Produkttyp	Bandschleifer
Marke	Einhell
Modell	BBS 720
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	720 Watt
Schleifbandabmessungen	76 x 457 mm
Bandgeschwindigkeit	200 m/min
Schalldruckpegel (LPA)	85 dB(A)
Schallleistungspegel (LWA)	98 dB(A)
Vibration (aw)	< 2,5 m/s²
Gewicht	3,08 kg
Schutzklasse	Doppelte Isolierung (Symbol A)
Dauerbetriebsfunktion	Ja, mit Feststellknopf
Schleifbandwechsel	Werkzeuglos, Spannhebel
Bandeinstellung	Einstellschraube zur Zentrierung
Absaugsystem	Staubbeutel inklusive, Direktabsaugung
Mitgeliefertes Zubehör	1 Schleifband, Staubbeutel
Schleifbare Materialien	Holz, Eisen, Kunststoffe und ähnliche
Empfohlene Schutzausrüstung	Staubmaske, Schutzbrille, Gehörschutz
Wartung und Reinigung	Regelmäßig reinigen, ätzende Mittel vermeiden
Garantie	2 Jahre (Material-/Herstellungsfehler)
Kundendienst	V.B.P. Distribution (Frankreich), Finhell Benelux

Häufig gestellte Fragen - BBS 720 EINHELL

Wie wechsle ich das Schleifband am Bandschleifer BBS 720?

Ziehen Sie den Spannhebel (7) nach außen, um das Band zu lockern. Entfernen Sie das alte Band und legen Sie das neue Band unter Beachtung der Laufrichtung (Pfeile) auf die Rollen. Drücken Sie den Hebel nach hinten, um das Band zu spannen. Schalten Sie den Schleifer ein und justieren Sie die Zentrierung mit der Einstellschraube (8).

Wie verwende ich den Staubbeutel des BBS 720?

Der Staubbeutel wird auf den dafür vorgesehenen Anschluss gesteckt. Er saugt direkt oberhalb des Schleifbandes ab. Aus gesundheitlichen Gründen ist die Verwendung des Beutels während des Schleifens unerlässlich. Leeren Sie ihn regelmäßig.

Welches Schleifband kann ich verwenden?

Der Schleifer akzeptiert Bänder mit den Abmessungen 76 x 457 mm. Verwenden Sie Bänder, die für das zu bearbeitende Material (Holz, Metall, Kunststoff) geeignet sind.

Wie stelle ich die Zentrierung des Schleifbandes ein?

Nach dem Einlegen eines neuen Bandes schalten Sie den Schleifer ein. Drehen Sie die Einstellschraube (8), bis das Band zentriert auf beiden Rollen läuft. Lassen Sie die Maschine nicht laufen, wenn das Band dezentriert ist.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie stets eine Staubmaske, eine Schutzbrille und einen Gehörschutz. Ziehen Sie vor allen Arbeiten (Reinigung, Bandwechsel) den Netzstecker. Stellen Sie sicher, dass das Werkstück fest fixiert ist.

Kann ich mit dem BBS 720 Metall schleifen?

Ja, der Schleifer eignet sich zum Schleifen von Eisen (Metall) mit dem geeigneten Schleifband. Achten Sie darauf, eine für Metallstaub geeignete Maske zu tragen.

Wie laut ist der Schleifer?

Der Schalldruckpegel beträgt 85 dB(A) und der Schallleistungspegel 98 dB(A). Tragen Sie einen Gehörschutz, da diese Werte 85 dB überschreiten können.

Wie reinige ich den Bandschleifer BBS 720?

Halten Sie die Maschine sauber, indem Sie sie mit einem trockenen Tuch abwischen. Verwenden Sie keine ätzenden Mittel auf Kunststoffteilen. Halten Sie die Lüftungsschlitze frei.

Was tun, wenn das Schleifband wandert oder abspringt?

Prüfen Sie zunächst, ob das Band richtig gespannt ist (Spannhebel). Wenn es wandert, verwenden Sie die Einstellschraube (8), um das Band neu zu zentrieren. Besteht das Problem weiterhin, könnte das Band verschlissen oder minderwertig sein.

Wie lange ist die Garantie für den Einhell Bandschleifer BBS 720?

Die Garantie beträgt 2 Jahre ab Kaufdatum. Sie deckt Material- und Herstellungsfehler ab. Teile und Arbeit sind kostenlos. Folgeschäden sind nicht abgedeckt.

BEDIENUNGSANLEITUNG BBS 720 EINHELL

Art.-Nr.: 44.651.00 I.-Nr.: 01010

Einhell®

bovaria

Der Bandschleifer ist zum Schleifen von Holz, Eisen, Kunststoff und ähnlichen Werkstoffen unter Verwendung des entsprechenden Schleifbandes geeignet.

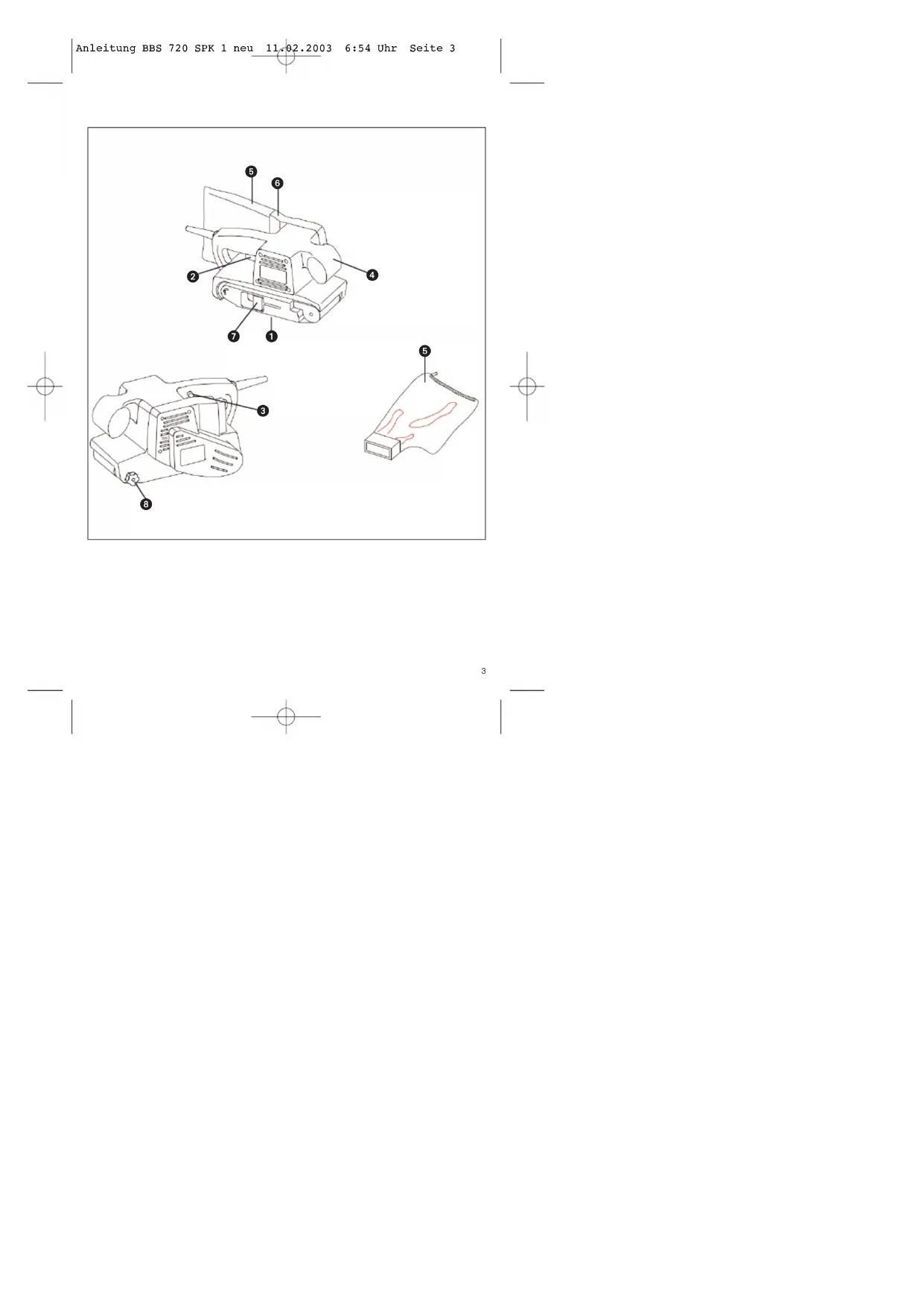

Beschreibung:

1 Schleifplatte
2 Ein/Ausschalter
3 Feststellknopf
4 Zusatzhandgriff
5 Staubfangsack
6 Anschluß für Staubfangsack
/ Spannhebel für Schleifband
8 Einstellung für Schleifband-Justierung

Bitte lesen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicherheitshinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit dem Bandschleifer auf.

Technische Daten:

Spannung 230 Volt ~ 50 Hz
Leistungsaufnahme: 720 Watt
Schleifband Größe: 76 x 457 mm
Bandgeschwindigkeit: 200 m/min
Schutzisoliert
Schalldruckpegel LPA 85 dB(A)
Schalleistungspegel LWA 98 dB(A)
Vibration a_W	<2,5 m/s ^2
Gewicht 3,08 Kg

Lieferumfang

BBS 720

Staubfangsack

1 x Schleifband

Allgemeine Sicherheitshinweise:

• Bei allen Arbeiten (Reinigung der Maschine, Schleifpapierwechsel u. ä.) an der Maschine, vorher den Netzstecker ziehen!
• Benutzen Sie zum Schutze Ihrer Gesundheit bei Schleifarbeiten eine Staubmaske sowie eine Schutzbrille!
• Beim Schleifen können schädliche/giftige Stäube entstehen (z.B. bleihaltiger Anstrich, einige Holzarten, z.B. Eichen- und Buchenholz, und Metall).
• Achten Sie darauf, daß das zu bearbeitende Werkstück ausreichend gegen Wegrutschen gesichert ist.
• Halten Sie Ihre Maschine im eigenen Interesse stets sauber und kontrollieren Sie nach der Schleifarbeit die Maschine auf Beschädigungen.
• Halten Sie ihren Bandschleifer immer sauber.
• Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.
• Der Gebrauch eines Gehörschutzes wird beim Betrieb von Bandschleifern empfohlen.

Lärmentwicklung:

Der Geräuschpegel am Arbeitsplatz überschreitet 85 dB (A). Der Gebrauch eines Gehörschutzes wird empfohlen!

Anwendungshinweise:

• Lassen Sie den Bandschleifer anlaufen, bevor Sie ihn auf das Werkstück aufsetzen.
  ● Schalten Sie den Bandschleifer nicht aus, solange das Schleifband das Werkstück berührt.
  ● Halten Sie den Bandschleifer, während des Betriebes immer mit beiden Händen.
  ● Schleifen Sie Holz immer in Richtung der Maserung.

Achtung!

Benutzung des Staubfangsackes aus Gesundheitsgründen unbedingt erforderlich!

Montage des Staubfangsackes

Staubabsaugung direkt über Schleifband in den Staubfangsack

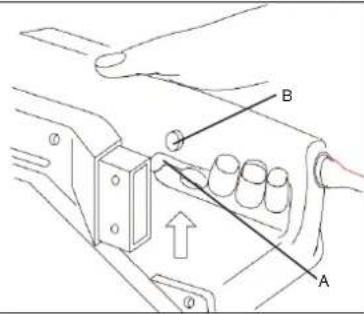

Einschalten: Betriebschalter A eindrücken

Dauerbetrieb: mit Feststellknopf B Schalter A sichern

Auschalten: Betriebsschalter A kurz eindrücken

● Maschine kann in Moment- oder Dauerschaltung betrieben werden.

- Luftschlitze auch am Bandschleifer immer sauber und offen halten.

- Um den Bandschleifer optimal ausnutzen zu können, benutzen Sie immer das Original-Zubehör, welches bei der ISC GmbH erhältlich ist.

Schleifpapierwechsel

Ziehen Sie den Spannhebel (7) nach außen, um das Schleifband zu entlasten.

Ziehen Sie das verbrauchte Schleifband von den Antriebsrollen.

Schieben Sie das neue Schleifband auf die Antriebsrollen.

Achten Sie darauf, daß die Laufrichtung des Schleifbandes (Pfeile auf der Innenseite des Schleifbandes) mit der Laufrichtung des Bandschleifers (Pfeil über der hinteren Antriebsrolle) übereinstimmt.

Drücken Sie den Spannhebel (7) nach hinten, um das Schleifband zu spannen.

Schallen Sie den Bandschleifer ein. Durch Drehen der Einstellschraube (8) ist der Bandlauf so einzustellen, daß das Schleifband mittig auf den beiden Antriebsrollen läuft.

Technische gegevens :

Spanning 230 V \~ 50 Hz

BBS 720 Art.Nr. 44.651.00, I-Nr. 01010

BBS 720 Art.Nr. 44.651.00, I-Nr. 01010

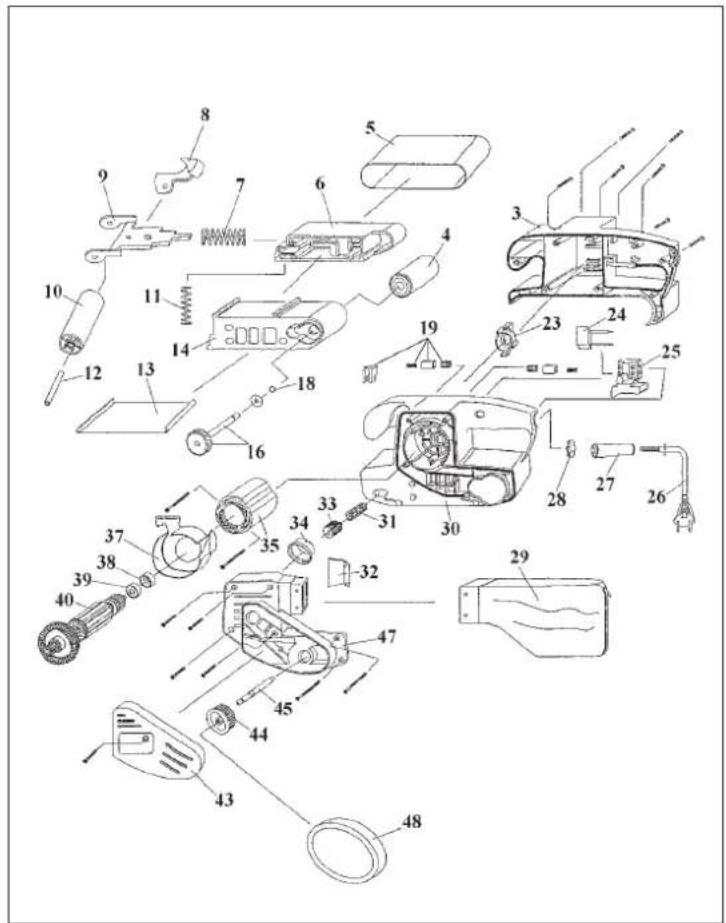

Pos. Beschreibung Ersatzteilnr.
03 Motorgehäuse rechts 44.651.00.03
04 Antriebsrolle 44.651.00.04
05 Schleifband 44.651.00.05
06 Schleifschuh verstellbar 44.651.00.06
07 Druckfeder horizontal 44.651.00.07
08 Hebel 44.651.00.08
09 Rollenhalterung verstellbar 44.651.00.09
10 Rolle 44.651.00.10
11 Druckfeder vertikal 44.651.00.11
12 Achsbolzen 44.651.00.12
13 Blechabdeckung 44.651.00.13
14 Aluminiumschleifschuh 44.651.00.14
15 Zahnrad mit Welle	44.651.00.15
18 Sicherungsring 44.651.00.18
19 Kohlebürste komplett 44.651.00..19
23 Lagerbuchse	44.651.00.23
24 Kondensator 0,22yF	44.651.00.24
25 Ein- Ausschalter	44.651.00.25
26	Netzleitung	44
27 Knickschutztülle	44.651.00.27
28 Zugentlastungsschelle	44.651.00.28
29 Staubfangsack	44.651.00.29
30 Hauptgehäuse	44.651.00.30
31 Druckfeder	44.651.00.31
32 Abdeckung	44.651.00.32
33 Einstellschraube	44.651.00.33
34 Lagersitz	44.651.00.34
35 Stator	44.651.00.35
37 Luftleitteil	44.651.00.37
38 Gummihülse	44.651.00.38
39 Kugellager 626 2Z	43.201.00.12
40 Rotor	44.651.00.40
43 Riemenabdeckung 44.651.00.43
44 Umlenkrad f. Zahnriemen	44.651.00.44
45 Welle	44.651.00.45
47 Motorgehäuse links	44.651.00.47
48 Zahnriemen 110xL03	44.651.00.48
