BEDIENUNGSANLEITUNG TDAM30BAG ELEM Garden Technic

11. Technische Daten

Snijbreedte : 300 cm

Maaihoogte : 12-45 mm

Beim Benutzen von Geräten mösen eine Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitschinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, handigen Sie diese Bedienungsanleitung / Sicherheitschinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

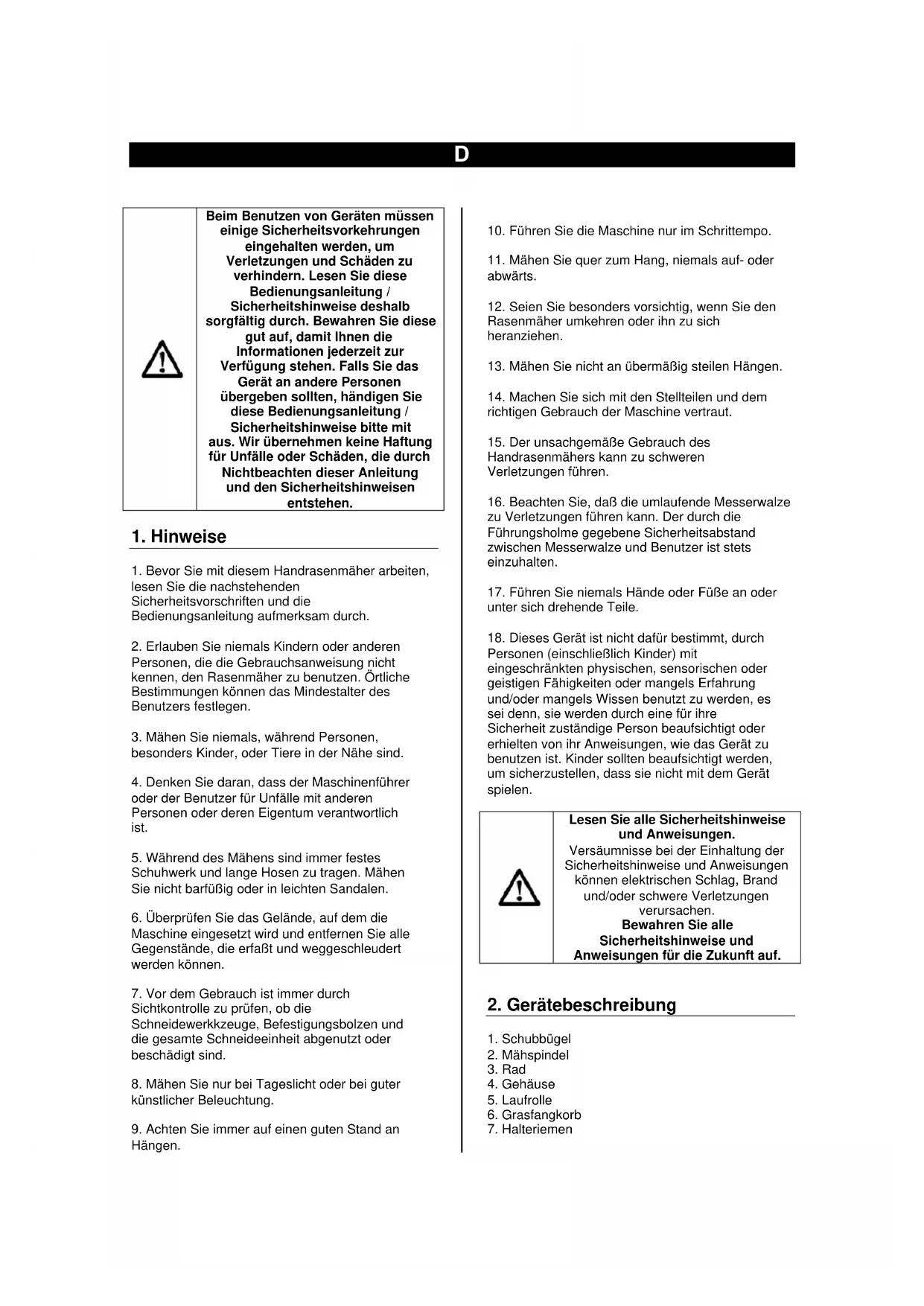

1. Hinweise

1. Bevor Sie mit diesen Handrasenmacher arbeiten,
   lesen Sie die nachstehenden
   Sicherheitsvorschriften und die
   Bedienungsanleitung aufmerksam durch.
2. Erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmacher zu benutzen. Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.
3. Mahen Sie niemals, während Personen,** besonders Kinder, oder Tiere in der Nähe sind.
4. Denken Sie davon, dass der Maschinenfuhrer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
5. Wahrend des Mahens sind immer festes Schuhwerk und lange Hosen zu tragen. Mahen Sie nicht barfugig oder in leichten Sandalen.
6. Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird und entfern den Sie alle Gegenstände, die erfaßt und weggeschleudert werden können.
7. Vor dem Gebrauch ist immer durch Sichtekontrolle zu prufen, ob die Schneidewerkkzeuge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind.
8. Mahren Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

9. Achten Sie immer auf einenugen Stand an Hängen.

10. Führn Sie die Maschine nur im Schrittempo.

11. Mähen Sie quer zum Hang, niemals auf- oder abwärts.
12. Seien Sie besonderss vorsichtig, wenn Sie den Rasenmacher umkehren oderihn zu sich heranziehen.
13. Mähen Sie nicht an übermöbig steilen Hangen.
14. Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch der Maschine vertraut.
15. Der unsachgemäße Gebrauch des Handrasenmahers kann zu schweren Verletzungen führen.
16. Beachen Sie, daß die umlaufende Messerwalze zu Verletzungen führen kann. Der durch die Führungsholme gegebene Sicherheitsabstand zwischen Messerwalze und Benutzer ist stets einzuhalten.
17. Führn Sie niemals Höhe de oder Fuße an oder unter sich drehende Teile.
18. Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenn beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung

1. Schubbügel
2. Mahspindel
3. Rad
4. Gehäuse
5. Laufrolle
6. Grasfangkorb
7. Halteriemen

3. Bestimmungsgemäß Verwendung

Der Handrasenmacher ist zum Schneiden von Gras bestimmt. Der Handrasenmacher ist für die private Benutzung im Haus- und Hobbygarten geeignet. Als Handrasenmacher für den privaten Haus und Hobbygarten werden solche angesehen, die vorwiegend für die Pflege von Gras- und Rasenflächen verwendet werden, nicht jedoch in öffentlichen Anlagen, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Achtung! Wegen körperlicher Gefährung des Benutzers darf der Handrasenmaher nicht eingesetzt werden zum Schneiden von Rankgewächsen oder Rasen auf Dachbeplanzungen oder in Balkonkästen.

Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Montage

4.1 Montage Maher

Verschrauben Sie das Schubbugeloberteil mit den beiden Schubbugelveränderungen. Verwenden Sie hierzu die beiden Schrauben und zwei Sechskantmuttern.

Verschrauben Sie Schubbugelunterteil A, Schubbugelunterteil Bund die beiden Schubbugelveränderungen miteinander. Verwenden Sie dazu sechs Schrauben und Sechskantmuttern.

Hängen Sie zuerst ein Schubbügelunterteil am Maher ein, drücken Sie dann den Schubbügel etwas zusammen und hangen die andere Seite ein.

4.2 Montage Grasfangkorb

A. Schieber Sie das Bügelgestell in das Rohr des Grasfangkorbes.
B. Stulpen Sie die seitlichen Befestigungslaschen des Grasfangkorbes über das Bügelgestell.

C. Stulpen Sie dieunte Befestigungslasche des Grasfangkorbes uber das Bugelgestell.

5. Einstellung der Schnitthöhe

Die Schnitthöhe kann Bereich 12 - 45mm verstellt werden. Ziehen Sie dazu auf beiden Seiten den Federbolzen (A) nach außen und halten Sie him im gewünschten Loch einrasten.

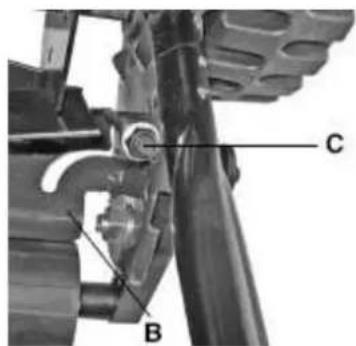

6. Gegenmesser einstellen

Hinweis: Das Einstellen des Gegenmessers (B) ist nur vor der ersten Betriebnahme oder falls die Messer der Mahspindel abgenutzt sind vorzunehmen.

Öffnen Sie auf beiden Seiten die Stellmuttern (C) und stellen Sie das Gegenmesser auf die gewünschte Position ein. Das Gegenmesser (B) ist richtig eingestellt, wenn ein Stück Papier zwischen den Messern der Mahspindel und dem Gegenmesser geschritten wird, während man mit der Hand ein Rad nach vorne dreht.

7. Grasfangkorb einhängen

Hängen Sie den montierten Grasfangkorb an der Laufrolle ein. Zusätzlich wird der Grasfangkorb mit dem beigelegten Gurt am Schubbügel befestigt.

8. Betrieb

Der Handrasenmacher kann Gras bis ca. 10cm Länge schneiden. Wenn die Rasenfläche gegflect sein soll, muß der Rasen jedoch stets kürzer gehalten werden.

Zu Beginn der Schneidperiode und bei neu angelegten Rasenflächen wählt man die Schnittthöhe relativ hoch und gehen bei den folgenden Schnitten allmählich tiefer. Um eine gut gepflegte Rasenfläche zu erhalten, sollte die Schnittthöhe auf ca. 2,5 cm eingestellt werden.

Schneiden Sie ihren Rasen möglichst wochentlich. Das Wachstum besteht beim Häufigen Schneiden in den kurzgeschrittenden Halm und machtihn understandsfähig. Schneiden Sie den Rasen immer in einigermaßen trockenem Zustand. Um ein sauberes Schnittbild zu erzielen, fahren sie den Maher in möglichst geraden Bahnen im Schrittempo.

Die Schneidebahnen sollen sich damit immer um eine Zentimeter überdecken, damit keine Rasenstreifen stehen bleiben.

9. Wartung und Lagerung

Nach Gebrauch das Gerät mit einer Bürste oder Lappen reinigen.

Bewahren Sie das Gerät an einem trockenen und von Kinder nicht zugänglichen Ort auf.

Sorgen Sie davon, dass alle

Befestigungselemente (Schrauben, Mutter usw.) stets fest angezogen sind so daß Sie mit dem Maher sichere arbeiten konnen.

Ersetzen Sie verschlissene oder beschädigte Teile.

Für eine lange Lebensdauer sollenen alle Schraubteile sowie die Rader und Achsen greinigt und anschließend geölt werden.

Die regelmäßige Pflege des Rasenmabers sichert nicht nur lange Zeit seine Haltbarkeit und Leistungsfähigkeit, sondernträgt auch zu einem sorgfälligen und einfahren Mahen Ihres Rasens bei.

Das am stärksten dem Verschleiß ausgesetzte Bauteil ist das Messer der Mahspindel. Prufen Sie regelmäßigen den Zustand des Messers der Mahspindel sowie die Befestigung desselben.

10. Garantie

Siehe die beiliegenden Garantiebestimmungen.

11. Technische Daten

Schnittbreite : 300 cm

Schnitthöhe : 12-45 mm

Einstellung der Schnitthöhe: progressive

Gewicht kg 6.7
