BEDIENUNGSANLEITUNG SE 604 CATA

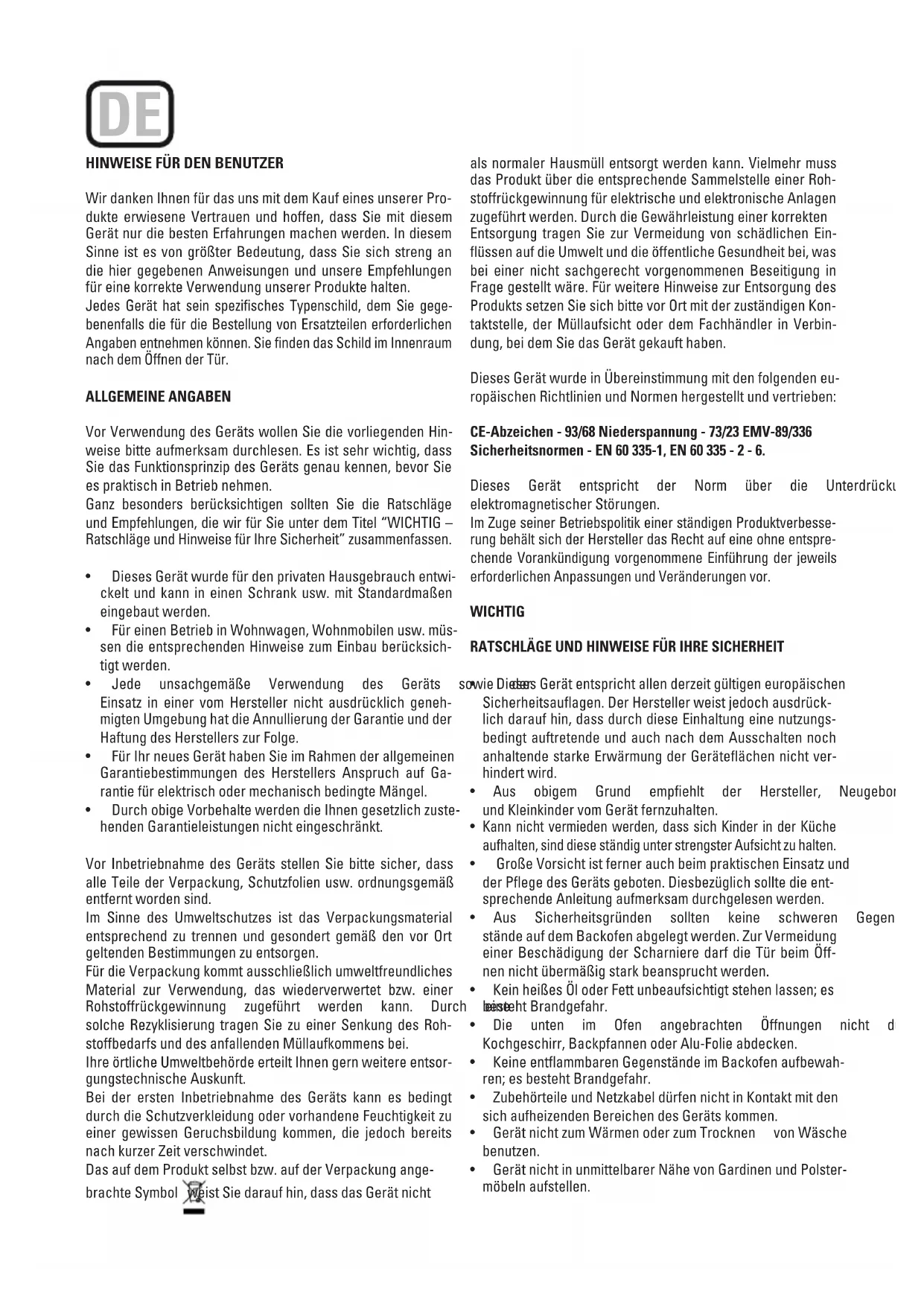

tipo H07RN-F <HAR> Bombilla del horno: 15W-25W/300ºCtornillotipoE-14 EI Fabricante declina toda responsabilidad por los daños pro- ducidos a personas y cosas debidos a una incorrecta o impro- pia instalación del aparato. EI Fabricante se reserva el derecho de aportar a sus productos todas las modicaciones que considere necesarias y útiles, sin necesidad de previo aviso.HINWEISE FÜR DEN BENUTZER Wir danken Ihnen für das uns mit dem Kauf eines unserer Pro- dukte erwiesene Vertrauen und hoffen, dass Sie mit diesem Gerät nur die besten Erfahrungen machen werden. In diesem Sinne ist es von größter Bedeutung, dass Sie sich streng an die hier gegebenen Anweisungen und unsere Empfehlungen für eine korrekte Verwendung unserer Produkte halten. Jedes Gerät hat sein spezifisches Typenschild, dem Sie gege- benenfalls die für die Bestellung von Ersatzteilen erforderlichen Angaben entnehmen können. Sie finden das Schild im Innenraum nach dem Öffnen der Tür. ALLGEMEINE ANGABEN Vor Verwendung des Geräts wollen Sie die vorliegenden Hin- weise bitte aufmerksam durchlesen. Es ist sehr wichtig, dass Sie das Funktionsprinzip des Geräts genau kennen, bevor Sie es praktisch in Betrieb nehmen. Ganz besonders berücksichtigen sollten Sie die Ratschläge und Empfehlungen, die wir für Sie unter dem Titel “WICHTIG – Ratschläge und Hinweise für Ihre Sicherheit” zusammenfassen.

• DiesesGerätwurdefürdenprivatenHausgebrauchentwi- ckelt und kann in einen Schrank usw. mit Standardmaßen eingebaut werden.

• FüreinenBetriebinWohnwagen,Wohnmobilenusw.müs- sen die entsprechenden Hinweise zum Einbau berücksich- tigt werden.

• Jede unsachgemäße Verwendung des Geräts sowie der Einsatz in einer vom Hersteller nicht ausdrücklich geneh- migten Umgebung hat die Annullierung der Garantie und der Haftung des Herstellers zur Folge.

• FürIhrneuesGeräthabenSieimRahmenderallgemeinen Garantiebestimmungen des Herstellers Anspruch auf Ga- rantie für elektrisch oder mechanisch bedingte Mängel.

• DurchobigeVorbehaltewerdendieIhnengesetzlichzuste- henden Garantieleistungen nicht eingeschränkt. Vor Inbetriebnahme des Geräts stellen Sie bitte sicher, dass alle Teile der Verpackung, Schutzfolien usw. ordnungsgemäß entfernt worden sind. Im Sinne des Umweltschutzes ist das Verpackungsmaterial entsprechend zu trennen und gesondert gemäß den vor Ort geltenden Bestimmungen zu entsorgen. Für die Verpackung kommt ausschließlich umweltfreundliches Material zur Verwendung, das wiederverwertet bzw. einer Rohstoffrückgewinnung zugeführt werden kann. Durch eine solche Rezyklisierung tragen Sie zu einer Senkung des Roh- stoffbedarfs und des anfallenden Müllaufkommens bei. Ihre örtliche Umweltbehörde erteilt Ihnen gern weitere entsor- gungstechnische Auskunft. Bei der ersten Inbetriebnahme des Geräts kann es bedingt durch die Schutzverkleidung oder vorhandene Feuchtigkeit zu einer gewissen Geruchsbildung kommen, die jedoch bereits nach kurzer Zeit verschwindet. DasaufdemProduktselbstbzw.aufderVerpackungange- brachte Symbol weist Sie darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden kann. Vielmehr muss das Produkt über die entsprechende Sammelstelle einer Roh- stoffrückgewinnung für elektrische und elektronische Anlagen zugeführtwerden.DurchdieGewährleistungeinerkorrekten Entsorgung tragen Sie zur Vermeidung von schädlichen Ein- flüssen auf die Umwelt und die öffentliche Gesundheit bei, was bei einer nicht sachgerecht vorgenommenen Beseitigung in Frage gestellt wäre. Für weitere Hinweise zur Entsorgung des Produkts setzen Sie sich bitte vor Ort mit der zuständigen Kon- taktstelle, der Müllaufsicht oder dem Fachhändler in Verbin- dung, bei dem Sie das Gerät gekauft haben. DiesesGerätwurdeinÜbereinstimmungmitdenfolgendeneu- ropäischen Richtlinien und Normen hergestellt und vertrieben: CE-Abzeichen - 93/68 Niederspannung - 73/23 EMV-89/336 Sicherheitsnormen - EN 60 335-1, EN 60 335 - 2 - 6. Dieses Gerät entspricht der Norm über die Unterdrückung elektromagnetischer Störungen. Im Zuge seiner Betriebspolitik einer ständigen Produktverbesse- rung behält sich der Hersteller das Recht auf eine ohne entspre- chende Vorankündigung vorgenommene Einführung der jeweils erforderlichen Anpassungen und Veränderungen vor. WICHTIG RATSCHLÄGE UND HINWEISE FÜR IHRE SICHERHEIT

• DiesesGerätentsprichtallenderzeitgültigeneuropäischen Sicherheitsauagen.DerHerstellerweistjedochausdrück- lich darauf hin, dass durch diese Einhaltung eine nutzungs- bedingt auftretende und auch nach dem Ausschalten noch anhaltende starke Erwärmung der Geräteflächen nicht ver- hindert wird.

• Aus obigem Grund empehlt der Hersteller, Neugeborene und Kleinkinder vom Gerät fernzuhalten.

Kann nicht vermieden werden, dass sich Kinder in der Küche aufhalten, sind diese ständig unter strengster Aufsicht zu halten.

• GroßeVorsichtistfernerauchbeimpraktischenEinsatzund derPegedesGerätsgeboten.Diesbezüglichsolltedieent- sprechende Anleitung aufmerksam durchgelesen werden.

• Aus Sicherheitsgründen sollten keine schweren Gegen- stände auf dem Backofen abgelegt werden. Zur Vermeidung einer Beschädigung der Scharniere darf die Tür beim Öff- nen nicht übermäßig stark beansprucht werden.

• KeinheißesÖloderFettunbeaufsichtigtstehenlassen;es besteht Brandgefahr.

• Die unten im Ofen angebrachten Öffnungen nicht durch Kochgeschirr, Backpfannen oder Alu-Folie abdecken.

• KeineentammbarenGegenständeimBackofenaufbewah- ren;esbestehtBrandgefahr.

• ZubehörteileundNetzkabeldürfennichtinKontaktmitden sich aufheizenden Bereichen des Geräts kommen.

• GerätnichtzumWärmenoderzumTrocknen vonWäsche benutzen.

• GerätnichtinunmittelbarerNähevonGardinenundPolster- möbeln aufstellen. DE• KüchengerätenichtanderTüroderanirgendwelchenGrif- fen hochheben oder verschieben, da diese hierdurch be- schädigt werden könnten.

• Bei einer stark verschmutzen Dichtung ist kein korrektes Schließen der Tür bei Betrieb des Ofens mehr gewährleistet, sodass es sogar zu einer Beeinträchtigung der in unmittel- barerNähebendlichenMöbelkommenkann.DieDichtung sollte deshalb stets sauber gehalten werden.

Bei Verwendung des Ofens heizt sich dieser auf. Im Backofen befindliche Heizelemente dürfen deshalb nicht berührt werden.

Backofenstetsvorsichtigöffnen.EskannheißerDampfaus- treten, der unter Umständen zu Verbrennungen der Haut führt.

• KeinWasserindennochheißenOfengießen,dadieszuei- ner Beschädigung der Emailflächen führen kann.

• DiesesGerätdarfnurvonFachpersonalinstrikterÜberein- stimmung mit den diesbezüglichen Hinweisen des Herstel- lers installiert werden.

• BeiSachschädenoderVerletzungen,dieaufeinenunsachge- mäßen Einsatz oder eine nicht korrekt vorgenommene Instal- lation zurückgehen, weist der Hersteller jede Haftung zurück.

• BeiVerwendungdesGerätsentstehtHitze,DampfundFeuch- tigkeit. Sorgen Sie deshalb durch eine angemessene Belüftung des Raums für eine Vermeidung von Verletzungen. Bei einer sehr langen Verwendung des Geräts kann die Zuhilfenahme einer zusätzlichen Belüftung erforderlich werden. Nehmen Sie diesbezüglich Rücksprache mit Ihrem Fachhändler. BEDIENUNGSANLEITUNG DieseBedienungsanleitungistfürspätereZweifelsfälleoderPer- sonen, die mit dem Gerät nicht vertraut sind, gut aufzubewahren. Vor seiner ersten Verwendung muss der Ofen innen mit lau- warmem Wasser und einem nicht scheuernden Reinigungs- mittel gesäubert werden. Rost und Backpfanne in die entspre- chenden Führungsrillen einsetzen. Anschließend Backofen etwa 20 Minuten lang auf maximaler Temperatur halten, um so eventuell vorhandene geruchsintensive Produktionsrückstän- de wie etwa Fette, Öle oder Harze vor dem ersten praktischen Einsatz zu beseitigen. ACHTUNG: Bei dieser ersten Inbetriebnahme kann es unter Umständen zum Austritt von Rauch oder unangenehmen Gerü- chen kommen. Ist dies der Fall, muss der entsprechende Raum einfach nur entsprechend lang gelüftet werden. Nach dieser einfachen Vorbereitung steht Ihnen der Backofen für den praktischen Einsatz zur Verfügung. DiesesGerätistausschließlichfürdenHausbedarfbestimmt. Backofen nur zur Zubereitung von Speisen verwenden.

PRAKTISCHE NUTZUNG DES BACKOFENS

Zur Aufrechterhaltung der gewünschten Backtemperatur bie- tet dieser Ofen Ihnen eine Thermostatregelung zwischen 50 ºC und 250 ºC. Beim Betrieb leuchtet die Thermostat-Leuchtanzei- ge immer wieder auf und veranschaulicht so die Funktion der Temperaturkontrolle. Die gewünschte Zubereitungsart wird über den Multifunkti- onsschalter eingestellt. Zur Verfügung stehen hierbei die fol- genden Möglichkeiten: A. INNENRAUMBELEUCHTUNG. Automatisch bei allen Modellen bei Einstellung der Zubereitungsart. Solange der Backofen in Betrieb ist, bleibt die Innenraumbe- leuchtung eingeschaltet. B. KONVEKTIONSBETRIEB. Ermöglicht herkömmliches Zubereiten bei Ober- und Unterhitze. C. OBERHITZE. Für eine schonende Zubereitung, zum Bräunen und zum Warmhalten fertiger Speisen. D. UNTERHITZE. Für eine langsame Zubereitung und zum Warmhalten fertiger Speisen. E. VENTILATORGESTÜTZTE MITTELHITZE. Ermöglicht ein gleichmäßiges Aufheizen mit Ventilatorbetrieb und dient zur gleichzeitigen Zubereitung mehrerer Gerich- te auf verschiedenen Ebenen.

GRILL-BETRIEB. Zum Gratinieren und Bräunen.

MAXI-GRILL-BETRIEB. Funktionsweise wie oben, hier aber mit einer wesentlich größeren Grillfläche.

VENTILATORGESTÜTZTER GRILL-BETRIEB. Ermög- licht ein rasches Bräunen bei voller Wahrung des na- türlichen Saftgehalt. Für Garen mit Umluft ist dies die energieeffizienteste Funktion

AUFTAUBETRIEB.DerVentilatorarbeitetohneHitze zur Reduzierung der Auftauzeit.NÜTZLICHE RATSCHLÄGE

Vor Inbetriebnahme des Backofens müssen alle nicht zum Ein- satz gebrachten Zusatzteile aus dem Innenraum entfernt werden.

• BackofenvorderpraktischenVerwendungimmererstaufdie gewünschte Temperatur aufheizen.

• Backpfannen im Zentrum des Ofens platzieren und dazwi- schen den für eine ausreichende Luftzirkulation erforderli- chen Abstand einhalten.

• Backpfannen nicht zuweit füllen, um einen saftigen Obst- kuchen zuzubereiten. Über den Pfannenrand austretender Obstsaft führt zu bleibenden Flecken.

• BackpfannennichtaufdenBodendesInnenraumseinsetzen und auch nicht mit Alu-Folie abdecken. Es könnte sonst zu einemHitzestaukommen.DieBack-undBratzeitenentsprä- chen nicht mehr den angegebenen Werten und es könnte zu einer Beschädigung der Emailflächen kommen.

• ZumÜberwachendesBack-oderBratgutssolltedieTürmög- lichst wenig geöffnet werden. (Die Innenraumbeleuchtung bleibt während der gesamten Zubereitung eingeschaltet.)

• Tür stets mit der gebotenen Vorsicht öffnen, um nicht mit heißenTeilenoderheißemDampfinBerührungzukommen.

HINWEISE ZUR ZUBEREITUNG

Die erforderlichen Temperaturen und Zubereitungszeiten ent- nehmen Sie der jeweiligen Packung. Sobald Sie mit der Leistung Ihres Geräts vertraut sind, können Sie Temperaturen und Zube- reitungszeiten nach Ihrem persönlichen Geschmack verändern. Sofern auf der Packung nichts anderes angegeben ist, muss Tiefkühlkost vor der Zubereitung voll aufgetaut werden. Gericht Temp. ºC Rille Zubereitung in Minuten Empfohlen Persönlich Rührteiggebäck Biskuit 175 2 55-65 Feine Torte 175 3 60-70 Mürbeteiggebäck Tortenboden 200 3 08-10 Tortenboden mit Quarkbelag 200 3 25-35 Tortenboden mit Obstbelag 200 3 25-35 Hefeteiggebäck Tortenboden 180 3 30-45 Weißbrot 1 kg Mehl 200 3 25-35 Kleingebäck Mürbeteig 200 3 10-15 Ölgebäck 200 2 35-45 Kekse 200 3 15-20 225 2 40-50 Fleisch (Zubereitungszeit pro cm Stärke) Braten mit langer Zubereitung 200 2 120-150 Braten mit kurzer Zubereitung 200 2 60-90 Fleischklößchen 200 2 30-40 Geflügel Ente 1 1/2 kg 200 2 120-180 Gans 3 kg 200 2 150-210 Brathähnchen 200 2 60-90 Pute 5 kg 175 2 240-260 Gericht Temp. ºC Rille Zubereitung in Minuten Empfohlen Persönlich Wildbret Hase 200 2 60-90 Rehschenkel 200 2 90-150 Hirschschenkel 175 2 90-180 Gemüse Gebackene Kartoffeln 220 2 30-40 Gemüsepastete 200 2 40-50 Fisch Forelle 200 2 40-50 Seebrassen 200 2 40-50 Pizza 240 3 10-20 Grill Koteletts 4 8-12 Würstchen 4 10-12 Grillhähnchen 2 25-35 Gegrillter Kalbsbraten 0,6 kg 50-60 *Die Zahl der Rillenbeginnt jeweils mit deruntersten (also ohne eine Aufstellung auf dem Boden des Backofens, der für die Pfanne nicht in Frage kommt). DIESEANGABENDIENENNURZURORIENTIERUNG,DATEM- PERATUR UND ZEIT AUCH VON DER JEWEILIGEN MENGE UNDQUALITÄTABHÄNGEN.

HINWEISE ZUR BENUTZUNG DES GRILLS

Zu grillende Speisen auf den Rost oder in eine Pfanne mit niedrigemRandgeben.DerRostmusshierbeiganzobenein- geschoben werden, während die Fettpfanne unmittelbar dar- unter zu platzieren ist. Grill bei Backöfen mit Ventilator auf die Position , bzw. bei Multifunktionsöfen auf Position , , einstellen. Je nach Art der des Gerichts (Fleisch, Fisch, Geflügel usw.) muss das Grillgut für ein gleichmäßiges Bräunen während der Zubereitung einmal umgedreht werden. Rein orientativ seien die folgenden Zubereitungszeiten erwähnt: Grillgut Zubereitungszeit in Minuten Empfohlen DünnesFleischoderScheiben 4-6 Normales Fleisch 5-8 Fisch ohne Schuppen 8-10 Fisch (z.B. Forelle, Lachs) 12-15 Würstchen 10-12 Sandwiches 2-5 HINWEIS

• ZumAbdecken der Grillpfanne oder zumAufwärmenkeine Alu-Folie verwenden.

• SpeisennichtinAlu-Folieeinwickelnbzw.unmittelbarunter denGrilllegen;durchdashoheReexionsvermögenvonAlu- minium könnte es zu einer Beschädigung des Grills kommen.BETRIEB MIT DEM ELEKTRONISCHEN SECHS-TASTEN-TIMER Beschreibung der Tastenfunktionen: Kurzzeitwecker AutomatischeZubereitung(Dauer) Ende der Zubereitung (Endzeit) Handbetrieb Zahl wird bei allen Programmen kleiner Zahl wird bei allen Programmen größer Erklärung der Leuchtsymbole: Zeigt an, dass eine programmierte Zubereitung läuft, bzw. Handbetrieb. Programmierter Kurzzeitwecker. Zusammen mit “AUTO” (beide blinkend): Programmfehler. AUTO: AUTOMATIKPROGRAMM (Blinkend): Programmeinheit auf Position Automatik, jedoch nicht programmiert bzw. Ende des Programms. (Fest): Programmeinheit auf Position Automatik und programmiert. Leuchten außer der Uhrzeit keine weiteren Symbole auf, bedeu- tet dies, dass eine programmierte Wartezeit vorgesehen ist. Funktionen der Programmeinheit: Anzeige der Uhrzeit im 24-Stunden-Takt. Kurzzeitwecker (maximal 23 Stunden und 59 Minuten). Automatische Programmierung (Beginn und Ende der Zube- reitung). Halbautomatische Programmierung (nur Beginn oder nur Ende der Zubereitung). DerTimerfunktioniertnur,wenndasGerätunterSpannungsteht. Elektronikuhr Sofort nach Anschluss des Geräts an das Stromnetz (sowie nach einem Stromausfall) erscheinen auf dem Display DREI blinkende Zahlenstellen. Zur Eingabe der korrekten Uhrzeit müssen und zusammen und GLEICHZEITIG auch eine der Tasten oder gedrückt werden, bis die jeweils korrekte Uhrzeit zur Anzeige kommt. Nach dieser Einstellung darf fünf Sekunden lang keine weitere Taste betätigt werden. Ein paar Sekunden nach der ersten Betätigung der Tasten und wird der Zahlenwechsel erheblich schneller. Handbetrieb (ohne Zuschaltung der Programmeinheit) Zur Nutzung des Backofens im Handbetrieb muss über die Taste zunächst die blinkende Anzeige «AUTO» gelöscht werden. Leuchtet die Anzeige «AUTO» fest auf (was bedeutet, dass der Backofen programmiert ist), muss das eingegebene Programm zunächst über die Taste gelöscht und der Zähler auf 0 zu- rückgestellt werden. Automatischer Betrieb (Beginn und Ende der Zubereitung) 1)ÜberdieTastediegesamteZubereitungszeiteingeben . 2)ÜberdieTastedasEndederZubereitungszeiteingeben .

3) Mit den Thermostattasten und dem Funktionsschalter die

gewünschte Temperatur und Funktion einstellen. Nach diesen anfänglichen Einstellungen leuchtet die Anzeige «AUTO» fest auf und zeigt an, dass der Backofen nun program- miert ist. Praktisches Beispiel: Wir benötigen eine Zubereitungszeit von 45 Minuten, die um

14.00 Uhr zum Abschluss kommen soll.

• ÜberdieTaste stellen wir den Zähler auf 0.45 ein.

• ÜberdieTaste stellen wir den Zähler auf 14.00 ein. NachdiesenEingabenerscheintaufdemDisplaywiederdie jeweiligeUhrzeit.DasebenfallsaueuchtendeSymbol«AUTO» zeigt an, dass die gewünschte Programmierung übernommen und abgespeichert wurde. Hierauf setzt sich der Backofen um 13.15 Uhr (14.00 Uhr minus 45 Minuten) automatisch in Betrieb, wobei während der lau- fenden Zubereitung die Symbole und «AUTO» aufleuchten. Um 14.00 Uhr schaltet sich der Backofen automatisch aus und es ertönt in regelmäßigen Abständen das akustische Hinweis- signal, das über die Taste wieder annulliert werden kann. Halbautomatischer Betrieb A. Programmierung der Zubereitungsdauer Die gewünschte Dauer der Zubereitung über die Taste eingebenundbestätigen.DerBackofensetztsichnunsofortin BetriebundaufdemDisplayerschienendieSymbole«AUTO» und . Nach Ablauf der vorprogrammierten Zeit schaltet sich der Backofen aus und es ertönt in regelmäßigen Abständen das akustische Hinweissignal, das wie oben angegeben wieder annulliert werden kann.B. Programmierung der Endzeit der Zubereitung Die Uhrzeit für das Ende der Zubereitung über die Taste eingebenundbestätigen.DerBackofensetztsichnunsofortin BetriebundaufdemDisplayerschienendieSymbole«AUTO» und . Sobald die Endzeit der Zubereitung erreicht ist, schaltet sich der Backofen aus und es ertönt in regelmäßigen Abständen das akustische Hinweissignal, das wie oben angegeben wieder annulliertwerden kann.Der jeweiligeProgrammzustand kann durch eine Betätigung der entsprechenden Taste jederzeit überwacht werden. Über die Taste kann das Programm auch gelöscht und der Zähler auf 0 zurückgestellt werden. Wird anschließend die Taste gedrückt, steht der Backofen für Handbetrieb zur Verfügung. Elektronischer Kurzzeitwecker Die «Timer»-Funktion entspricht einem elektronischen Kurzzeitwecker, der maximal auf einen Zeitraum von 23 Stunden 59 Minuten vorprogrammiert werden kann. Diese Einstellung erfolgt über die Taste , die hierbei gleichzeitig mit den Tasten (+)oder (-) betätigt werdenmuss, bis auf demDisplay der gewünschte Zeitraum ausgewiesen wird. Nach Abschluss derEinstellungerscheintaufdemDisplay wiederdielaufende Uhrzeit zusammen mit dem Symbol . Der Ablauf des eingestellten Zeitraums setzt hierauf unmittelbar ein, wobei die verbleibende Restzeit jederzeit durch eine Betätigung der Taste abgerufen werden kann. Nach Ablauf der gesamten eingestellten Zeitspanne verlischt die Anzeige und es ertönt in regelmäßigen Abständen ein akustisches Hinweissignal, das über die Taste wiederannulliertwerdenkann.Dieserelektronische Kurzzeitwecker steuert keine Funktion des Backofens. ANMERKUNGEN

• Kommt es bei einer Einstellung zu einem Fehler, ertönt das akustische Hinweissignal und die Anzeige “AUTO” geht auf Blinkbetrieb über. Hierauf muss die Taste gedrückt und an- schließend die vorgenommene Einstellung berichtigt werden.

• Das akustische Hinweissignal am Ende eines Programms ertönt sieben Minuten lang, sofern es vorher nicht über die Taste . annulliert wird.DieAnzeige“AUTO”bleibtnach Ablauf dieser sieben Minuten weiter auf Blinkbetrieb.

• FürdasakustischeHinweissignalkönnendreiverschiedene Lautstärken eingegeben werden: leise, mittel und laut. Zur Einstellung der Lautstärke muss der Timer auf Handbetrieb stehen;anschließendTastedrückenundgewählteLautstärke überprüfen. Wird die Taste losgelassen und erneut gedrückt, ergibtsichdienächsteLautstärkenstufe.DiesenVorgangso oft wiederholen, bis die gewünschte Lautstärke erreicht ist. ACHTUNG! Bei einer Unterbrechung der Stromversorgung werden alle programmierten Funktionen einschließlich der Uhrzeit gelöscht. Nach Wiederherstellung der Stromversor- gung erschienen erneut die drei blinkenden Zahlenstellen und das Gerät kann neu programmiert werden.

BETRIEB MIT DEM MECHANISCHEN TIMER

Nach Vornahme der gewünschten Thermostateinstellungen muss der Schalter zunächst in Uhrzeigerrichtung bis zu seiner maximalen Stellung gedreht und dann auf die gewünschte Zeitspanne zurückgenommen werden. Sobald die eingestellte Zeitabgelaufenist,ertönteinSummer.DiesesakustischeHin- weissignal weist lediglich auf den Ablauf der eingestellten Zeit hin und hat keinerlei Einfluss auf die laufende Ofenfunktion.

REINIGUNG DES GERÄTS

WICHTIG Aus Sicherheitsgründen muss vor Reinigung des Ofens stets erst der Netzstecker gezogen bzw. die Stromversorgung des Geräts unterbrochen werden. Nicht selbstreinigende Backöfen müssen nach ihrer Verwendung gereinigt werden. Hierfür muss das Gerät ausgeschaltet und noch warm, aber nicht mehr heiß sein, da sich in diesem Zustand die durch den Dampf beim Backen entstehende Fettschicht an den Wänden leichter entfernen lässt und die Fettspritzer auch noch nicht hart und fest geworden sind. Zur Reinigung müssen zunächst die seitlichen Chromhalterungen entfernt werden; diese sind hierzu vorne nach oben von der Wand abzuziehen und aus ihren rückwärtigen Aufnahmen zu befreien. Den Innenraum des Backofens mit einem weichen, mit einer verdünnten Ammoniaklösung getränkten Lappen auswischen, nachspülen und trocknen. Sollten hartnäckige Flecken oder Spritzer zurückbleiben, auf den Boden des Innenraums einen mit Ammoniak getränkten Lappen legen, Tür schließen und Wände nach ein paar Stunden noch einmal mit warmem Wasser und einem flüssigen Haushaltsreiniger behandeln, nachspülen und sorgfältig trocknen. Zur Reinigung der äußeren Hochglanzteile nur Wasser und Seife und einen weichen Lappen verwenden. Niemals scheuernde Reinigungsprodukte in Pulverform verwenden. Zu vermeiden sind ferner sauere und alkaline Produkte (Zitro- nensaft, Essig, Salz, Tomaten usw.). Besonders die lackierten Wände dürfen nicht mit chlorhaltigen, sauren oder scheuern- den Produkten behandelt werden. Ebenso wenig geeignet sind metallene Scheuerkissen oder harte Gegenstände, da diese Beschädigungen auf den Oberflächen hervorrufen können. Backofen nicht mit Hochdruckreinigern oder Dampfgeräten reinigen. Normalerweise genügt es, den Backofen mit einem weichen Tuch und einem normalen Haushaltsreiniger warm auszuwi- schen. Zur Beseitigung von hartnäckigen Rückständen sollte wie folgt vorgegangen werden:REINIGUNG VON BACKÖFEN MIT AQUASMART-SYSTEM 1 Alle inliegenden Teile wie Backblech, Rost, Seitenroste, ent- nehmen. 2 200 ml Seifenwasser in den unteren Bereich des Backofens geben. 3 Backofen 15 Minuten lang auf die Funktion bei 200º einstellen. 4 Temperaturregler von 200 ºC auf 0 ºC stellen. Backofen 20 Mi- nuten lang abkühlen lassen. 5 AquaSmart-Funktion auf 0 stellen. Mit einem weichen Lappen oder Tuch reinigen. EMAILLIERTE TEILE Nur für Emailflächen ausdrücklich empfohlene Reinigungsmit- tel verwenden. Chlorhaltige Produkte sind unter allen Umstän- den zu vermeiden.

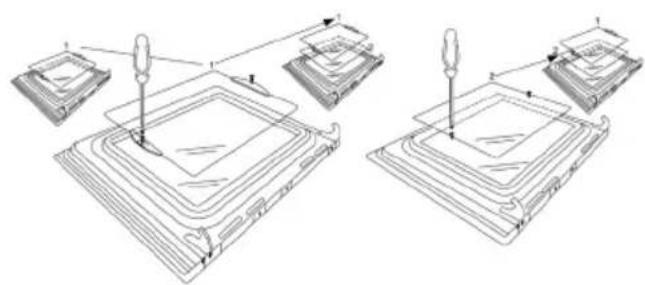

GLASFENSTER DER OFENTÜR

Zur Vermeidung von eventuellen Beschädigungen darf das Glasfenster nicht mit scheuernden Putzmitteln gereinigt werden. Eine zerkratzte Glasfläche könnte gefährliche Folgen haben. Für eine bequemere Reinigung kann die innere Glasplatte der Ofen- tür herausgenommen werden. Nachstehend die Anleitung zum Ausbau der Glasplatte bei den drei verschiedenen Türvarianten. Tür vom Typ A DieanderInnenseitederTürbendlichenHalteschraubender Glasplatte lösen und Glasplatte vorsichtig herausnehmen. Bei den Varianten mit drei Glasscheiben kann auch die mittlere Platte herausgenommen werden. Hierzu wie weiter oben be- schrieben vorgehen. Tür vom Typ B1 / B2 DieSchraubeninderoberenHalterungderGlasplattelösen, Halterung in Richtung “A” abziehen und Glasplatte vorsichtig herausnehmen. Bei den Varianten mit drei Glasscheiben kann auch die mittlere Platte herausgenommen werden.

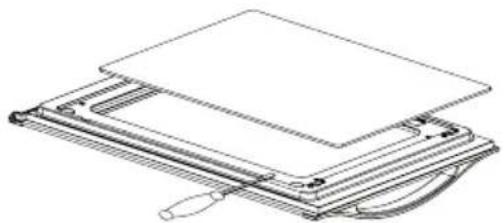

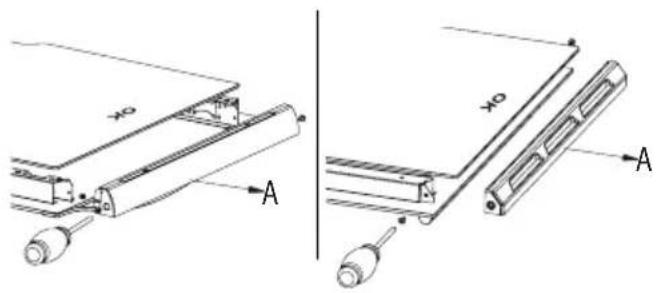

Tür vom Typ C Einen flachen Schraubenzieher in den in der Skizze markierten Schlitz einführen und vorsichtig nach oben abdrücken. Beim erneuten Einbau der Glasplatte darauf achten, dass diese an allen vier Seiten korrekt in ihrer Aufnahme aufliegt.

Für eine bequemere Reinigung des Backraums kann die Ofen- tür entfernt werden. Nachstehend die Anleitung zum Ausbau der Ofentür bei den drei verschiedenen Türvarianten. Tür vom Typ A / B2 DieScharniere“A”besitzenzweibeweglicheStifte“B”. Wird der Stift “B” angehoben, kann das Scharnier aus seiner Halterung gezogen werden. Anschließend Tür halb schließen. HieraufTüranhebenundnachaußenabziehen;Türhierbeiin unmittelbarer Nähe der beiden Scharniere halten. Zum Wiedereinbau der Tür müssen die Scharniere zunächst in die entsprechenden Schlitze eingeführt werden. Anschließend Tür voll öffnen. Die Tür darf erst geschlossen werden, wenn die beiden be- weglichen Stifte “B” zur Halterung der Scharniere entspre- chend eingedreht worden sind (Fig. 3). WICHTIGER HINWEIS

• BeimAbnehmenderTürdarfdasBlockiersystemderSchar- niere nicht entfernt werden, da deren Klappmechanismus mit voller Wucht zurückspringen würde.

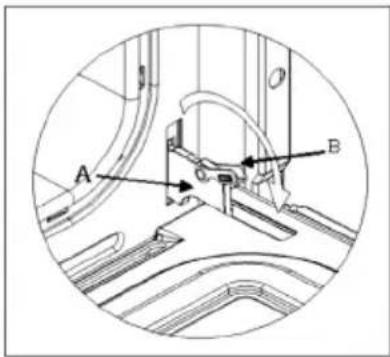

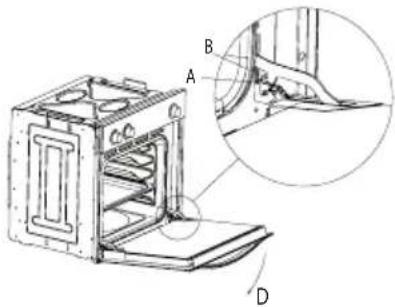

• TürniemalsinWassereintauchen. Tür vom Typ B1 TürvollbisPosition“D”öffnen. DiebeidenbeweglichenScharnierelemente“A”bisPunkt“B”anheben. Anschließend Tür halb schließen. HieraufTüranhebenundnachaußenabziehen;Türhierbeiin unmittelbarer Nähe der beiden Scharniere halten. Zum Wiedereinbau der Tür müssen die Scharniere zunächst in die ent- sprechenden Schlitze eingeführt werden. Anschließend Tür voll öffnen.Die Tür darf erst geschlossen werden, wenn die beiden beweglichen Scharnierelemente “A” zur Halterung der Scharniere entsprechend eingedreht worden sind (Fig. X).

• Beim Abnehmen der Tür darf das Blockiersystem der Schar- niere nicht entfernt werden, da deren Klappmechanismus mit voller Wucht zurückspringen würde.

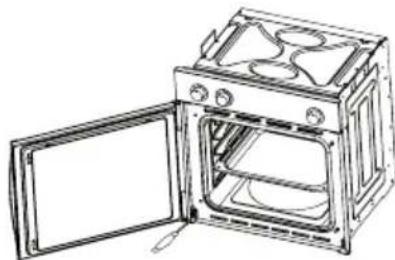

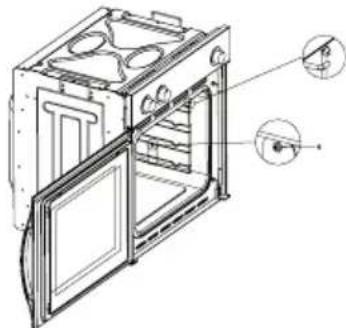

• Tür niemals in Wasser eintauchen. Tür vom Typ C Tür öffnen und fest mit einer Hand halten. DasuntereScharniermiteinempassendenSchraubenzieher an der Befestigung am Ofen lösen. Anschließend oberes Scharnier aus seiner Halterung ziehen und Tür abnehmen. Zum erneuten Anbringen der Tür in umgekehrter Reihenfol- ge vorgehen. Mit dem Ofen geliefertes Zubehör (Fig. 4) DerBackraumkanninnenmitseitlichanderOfenwandange- brachten Laufschienen ausgestattet sein. In diese Laufschie- nen werden der Backrost und das Backblech eingeschoben. Nachstehend die Anleitung zum Ausbau der Laufschienen bei den zwei verschiedenen Varianten. Gitter vom Typ 1 Zum Ausbauen der Laufschienen müssen diese bei Punkt A einfach nur leicht nach unten abgedrückt werden. Gitter vom Typ 2 Zum Ausbauen der Laufschienen die entsprechende Halte- schraube mit einem passenden Schraubenzieher lösen und Gitter nach oben abziehen.

DiesesGerätdarfnurvonentsprechendbefugtemFachperso- nalinÜbereinstimmungmitdenvorOrtgeltendentechnischen Auflagen und EU-Bestimmungen installiert werden.: Städtebaurechtliche Verordnungen des Umweltministeriums (in Großbritannien). Städtebaurechtliche Normen des Entwicklungsministeriums (in Schottland). IEE-Norm zur Verkabelung. Strom führende Geräte am Arbeitsplatz.

VOR DER INBETRIEBNAHME

Beim Auspacken des Geräts ist darauf zu achten, dass die nachstehend genannten Bauteile vollzählig vorhanden sind:

• SchraubenundKaschierteilezurBefestigungdesBackofens vor Ort AUFSTELLUNG DES GERÄTS (siehe Fig. 5) DiesesGerätgehörtzurKlasseI. Eine Erdung ist gesetzlich vorgeschrieben. Bei einer Zuwider- handlung gegen die geltenden Unfallverhütungsvorschriften weist der Hersteller jegliche Haftung zurück. WICHTIG DerSchrank,indendasGeräteingebautwird,bzw.dasdies- bezüglich zum Einsatz gebrachte Material ist bei Betrieb des Backofens einer Temperatur von mindestens 85 ºC über der Raumtemperatur ausgesetzt. Bestimmte mit Kunststoffanteilen hergestellte Küchenmöbel neigen bereits bei niedrigeren als den angegebenen Tempe- raturwerten zu Verfärbungen oder Farbverlusten. Wird das Gerät also ohne Berücksichtigung der erwähnten Temperatur- anforderungen eingebaut bzw. besteht kein Abstand von min- destens 4 mm zu einer benachbarten Schrankwand, liegt die diesbezügliche Verantwortung allein beim Besitzer.HINWEISE ZUR INSTALLATION

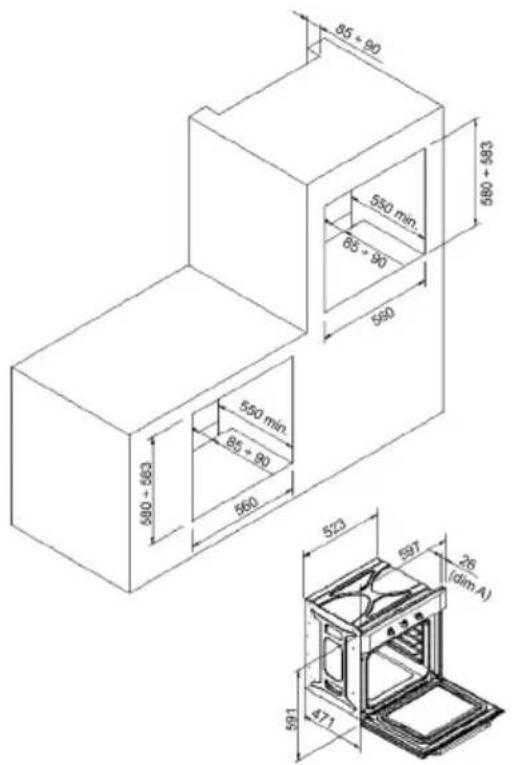

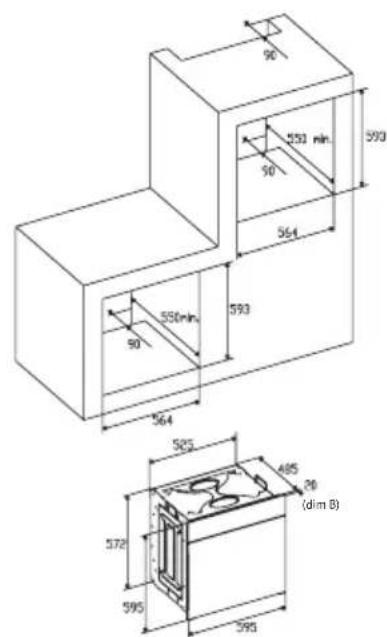

1. Wie in Fig. 5 dargestellt, muss der Backofen in eine Stan-

dardöffnung von 600 mm unterhalb des Kochfelds oder in eine Küchensäule eingebaut werden.

2. Beim Einbau des Backofens in eine Küchensäule muss auf

eine ausreichende Belüftung geachtet werden. Hierzu die Rückwand des Schranks abnehmen und wie in Fig. 5 darge- stellt eine Öffnung von mindestens 85-90 mm vorsehen. 3.Der Backofen muss am Aufstellungsort sicher befestigt werden.DiesbezüglichsinddieindenvierEckendesTür- rahmens vorgesehenen Schrauben “A” Fig. 5 zu verwenden. Fig. 5: Abmessungen für den Einbau von einfachen elektri- schen Backöfen mit einer Breite von 60 cm (die Ausbildung des oberen Gehäuse kann variieren) und Befestigung inner- halb des Schranks. EINBAUMAßEFÜROFENMITTÜRDICKE26mm(dimA) INBAUMAßEFÜROFENMITTÜRDICKE20mm(dimB) (dim B)

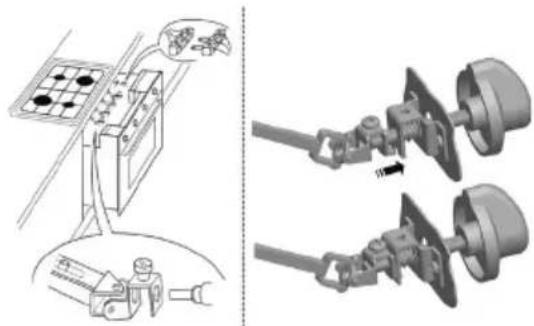

4. Bei polyvalenten Einbauöfen sind wie in Fig. 6 dargestellt die

entsprechenden Kardangelenke zu verwenden. A. Halterung abnehmen. B. 75-90 mm Zwischenraum zwischen der Wand und dem rück- wärtigen Einbaubereich bzw. dem Schrankboden. C. Sockel. D.AnzubringendeBlende. Fig. 7: Lüftungsbedarf und Ausschnitt für den Einbau eines ein- fachen elektrischen Backofens in ein Standard-Küchenmodul. Mindestlüftungsbedarf für obere und untere Unterbringung und Halterung des rückwärtigen Bereichs der Einheit. A. Rückwand B. Lagerraum

Hier Rückwand entfernen D.Rückwand E. Lagerraum F. Sockel G. Mindestlüftungsausschnitt 80 cm 2Fig. 8: Lüftungsbedarf und Ausschnitt für den Einbau eines ein- fachen elektrischen Backofens in einen Hochschrank. ELEKTRISCHER ANSCHLUSS Vor Anschluss des Geräts muss sichergestellt sein, dass die vor Ort vorhandene Netzspannung mit den diesbezüglichen Angaben auf dem Typenschild übereinstimmt. Der elektrische Anschluss sollte vorzugsweise nach NICEIC-Standard vorgenommen werden. HINWEIS: DIESES GERÄT MUSS GEERDET WERDEN. DiesesGerätmussübereinenbequemzugänglichenautoma- tischen Zweipol-Schalter mit 13 A und einem Kontaktabstand von 3 mm geführt werden. WICHTIG DieLeiterdesNetzkabelsentsprechenderfolgendenFarbco- dierung: Gelb/grün - Erde Blau- Nullleiter Braun- Phase

• Dergelb/grüneLeitermussandiemit“E”,demErdungssym- bol oder die gelb/grün markierte Klemme gelegt werden.

• DerblaueLeitermussandiemit“N”markierteKlemmege- legt werden.

• DerbrauneLeitermussandiemit“L”markierteKlemmege- legt werden.

• DasNetzkabeldarfankeinerStelleeineTemperaturvonmehr als 50 ºC über der Raumtemperatur erreichen.

• Beschädigte Netzkabel müssen durch ein vom Hersteller bzw. der zuständigen Kundendienststelle geliefertes gleich- wertiges Kabel ersetzt werden.

AUSTAUSCH DES NETZKABELS

Muss das Netzkabel ausgetauscht werden, ist diesbezüglich wie folgt vorzugehen:

1. Gerät vom Netz trennen, Halteschrauben lösen und Rück-

wand des Geräts abnehmen.

2. Halteschrauben und Schrauben der Anschlussklemmen

lösen und altes Netzkabel entfernen.

3. Neues Kabel unter Beachtung der entsprechenden Farbco-

dierung anschließen und alle Schrauben wieder fest anzie- hen.DasneueNetzkabelmusshierbeidenimKapitelTech- nische Angaben genannten Spezifikationen entsprechen.

WARTUNG UND UNTERHALT

Vor allen Wartungs- und Unterhaltsarbeiten muss das Gerät zunächst vom Netz getrennt werden. Während der Garantiezeit müssen alle anfallenden Wartungs- und Unterhaltsarbeiten der zuständigen Kundendienststelle des Herstellers überlassen werden. Jeder von diesbezüglich nicht befugten Personen vorgenommene Eingriff in das Gerät hat die Annullierung des bestehenden Garantieanspruchs zur Folge.

AUSTAUSCH DER LAMPE DES INNENRAUMS

(Fällt nicht unter die Garantie des Geräts.) Für die Beleuchtung des Innenraums kommt eine Glühlampe mit 15 W bzw. 25 W für 300 ºC vom Typ E-14 zum Einsatz. ACHTUNG: Gerät vom Netz trennen, Ofentür (wie an anderer Stelle beschrieben) abnehmen und vorhandene Einsätze her- ausnehmen. Glasabdeckung zum Schutz der Glühbirne gegen den Uhrzei- gersinn herausdrehen. Fig. 9 (A). Alte Glühbirne herausnehmen, sicher und umweltfreundlich ent- sorgen, durch eine neue ersetzen und Schutzabdeckung wieder aufschrauben.DieneueGlühbirnemusshierbeidenimKapitel Technische Angaben genannten Spezifikationen entsprechen. ANMERKUNG: Die Glasabdeckung kann sehr straff aufsitzen, weshalb zum Herausnehmen unter Umständen ein entspre- chendes Werkzeug zum Einsatz gebracht werden muss.PFLEGE UND AUSTAUSCH DER KATALYTISCHEN VERKLEI- DUNG (Eine bereits in das Gerät eingebaute katalytische Verkleidung fällt nicht unter die Garantie des Geräts.) Zur Aufrechterhaltung des Selbstreinigungseffekts muss der Backofen zur Entfernung von hartnäckigen Flecken und Rück- ständen jeweils auf mindestens 200 ºC aufgeheizt werden, damit diese nicht für immer bleiben. Wird die Verkleidung schwarz und glänzend, muss sie durch neue Elemente ersetzt werden. Zum Austausch der Verklei- dung alle Einsätze aus dem Backofen entnehmen. DieneueVerkleidungkannalsErsatzteildirektüberdieent- sprechende Abteilung des Herstellers bezogen werden (siehe Liste auf der hinteren Umschlagseite). Bei der Bestellung müs- sen hierbei der genaue Gerätetyp und die Baureihennummer des Geräts angegeben werden, so wie sie auf dem Typenschild verzeichnet sind. TECHNISCHE ANGABEN INNENABMESSUNGEN Höhe: 340 mm Breite: 440 mm Tiefe: 390 mm Inhalt: 59 Liter ELEKTRISCHE ANGABEN Nennspannung: 220 V - 240 V ~ 50 Hz Speiseanschluss: 13 A (automatischer Bipolar-Schalter mit ei- nem Kontaktabstand von 3 mm) LEISTUNGSAUFNAHME Unterhitze: 1,30 kW Oberhitze: 0,90 kW Ventilator-Heizelement: 2,30 kW Grill-Heizwiderstand: 1,35 kW Netzkabel: 3 x 1,5 mm
