BEDIENUNGSANLEITUNG WSP 4810 F AEG

Gebrauchs- und Montageanweisung

WSP 1210 F, WSP 1810 F,

WSP 2410 F, WSP 3010 F,

WSP 3610 F, WSP 4210 F,

WSP 4810 F

1. Gebrauchsanweisung

Fur den Benutzer

1.1 Gerätebeschreibung 6

1.2 Bedienung 6

1.3 Sicherheitshinweise 7

1.4 Pflege und Wartung 7

1.5 Wichtiger Hinwels 8

Was tun wenn...? 8

2. Montageanwelsung

Fur den Installatuer

2.1 Technische Daten 9

2.2 Gerätebeschreibung 11

2.3 Vorschriften und Bestimmungen 13

2.4 Manlageort 13

2.5 Gerätemontage 14

2.6 Ersinbetriebnahme 18

2./Instandsetzung, Umbau des Gerätes 18

2.8 Übergabe 18

1. Kundendienst und Garantic 21

3.1 Entsorgung von

Verpackung und Altgerät 22

Français

Sommaire

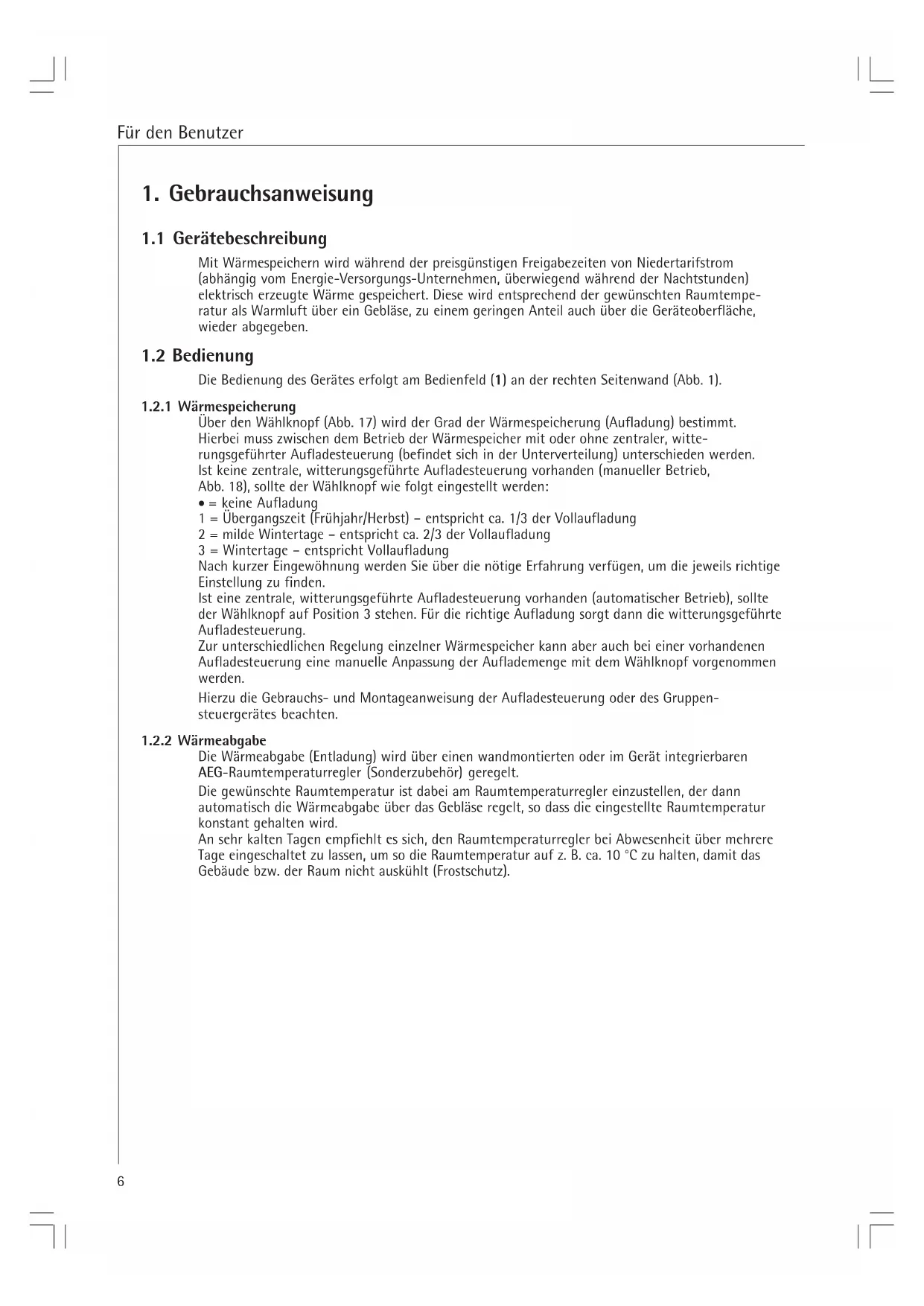

1. Gebrauchsanweisung

1.1 Gerätebeschreibung

Mit Wärmespeichern wird während der preisgūnstigen Freigabezeiten von Niedertarifstrom (abhängig vom Energie-Versorgungs-Unternehmen, überwiegend während der Nachtstunden) elektrisch erzeugte Wärme gespeichert. Diese wird entsprechend der gewünschten Raumtemperatur als Warmluft über ein Geblase, zu einem geringen Anteil auch über die Geräteoberfläche, wieder abgegeben.

1.2 Bedienung

Die Bedienung des Gerätes erfolgt am Bedienfeld (1) an der rechten Seitenwand (Abb. 1).

1.2.1 Wärmespeicherung

Über den Wahlknopf (Abb. 17) wird der Grad der Wärmespeicherung (Aufladung) bestimmt. Hierbei muss zwischen dem Betrieb der Wärmespeicher mit oder ohne zentraler, witterungsfuhrter Aufladesteuerung (befindet sich in der Unterverteilung) unterschieden werden. Ist keine zentrale, witterungsfuhrte Aufladesteuerung vorhanden (manueller Betrieb, Abb. 18), sollte der Wahlknopf wie folgt eingestellt werden:

• =keine Aufladung

1 = Übergangszeit (Frühjahr/Herbst) - entspricht ca. 1/3 der Vollaufladung

2 = milde Wintertage - entspricht ca. 2/3 der Vollaufladung

3 = Wintertage - entspricht Vollaufladung

Nach kurzer Eingewohnung werden Sie über die notige Erfahrung verfügen, um die jeweils richtige Einstellung zu finden.

Ist eine zentrale, witterungsgeführte Aufladesteuierung vorhanden (automatischer Betrieb), sollte der Wahlknopf auf Position 3 stehen. Für die richtige Aufladung sorgt dann die witterungsgeführende Aufladsteuerung.

Zur entsprechenden Regelung einzelner Wärmespeicher kann aber auch bei einer vorhandenen Aufladesteuierung eine manuelle Anpassung der Auflademenge mit dem Wahlknopf vorgenommen werden.

Hierzu die Gebrauchs- und Montageanweisung der Aufladesteuierung oder des Gruppensteuergerätes beachten.

1.2.2 Wärmeabgabe

Die Wärmeabgabe (Entladung) wird über einen wandmontierten oder im Gerät integrierbaren AEG-Raumtemperaturregler (Sonderzubehör) geregelt.

Die gewünschte Raumtemperatur ist bzw. am Raumtemperaturregler einzustellen, der dann automatisch die Wärmeabgabe über das Gebläse regelt, so dass die eingestellte Raumtemperatur konstant gehalten wird.

An sehr kalten Tagen empfeihlt es sich, den Raumtemperaturregler bei Abwesenheit über mehrere Tage eingeschaltet zu halten, um so die Raumtemperatur auf z. B. ca. 10^ zu halten, damit das Gebäude bzw. der Raum nicht auskühlt (Frostschutz).

1.3 Sicherheitschinweise

Das Gerätarf nicht

• in Räumen betrieben werden, die durch Chemikalien, Staub, Gase oder Dämpfe feuer- oder explosionsgeführdet sind;
• in unmittelbarer Höhe von Leitungen oder Behältnissen betrieben werden, die brennbare oder explosionsgeführte Stoffe führen oder enthalten;
• betrieben werden, wenn Mindestabstände zu angrenzenden Objektflächen untersritten werden.
  Die Montage (Elektroinstallation) sowie Erstinbetriebnahme und Wartung these Gerätes dürfen nur von einem zugelassenen Fachmann entsprechend dieser Anweisung ausgeführrt werden.
• Auf keinen Fall darauf Gerät betrieben werden, wenn im Aufstellraum Arbeiten wie Verlegen, Schleifen, Versiegeln, Reinigen mit Benzin und Pflegek (Spray, Bohnerwachs) von Fußboden und dergleichen durchgeführt werden.

AnschlieBend muss vor der Aufladung der Raum ausreichend geluftet werden.
- Die Gehäuseoberflächen des Gerätes und das Luftastrittgitter können sich auf Temperaturen über 80^ erwarten. Deshalb führen auf dem Gerät oder in dessen unmittelbarer Höhe keine brennbaren, entzündbaren oder warmedämmenden Gegenstände oder Stoffe, wie Wäsche, Decken, Zeitschriften, Behälter mit Bohnerwachs oder Benzin, Spraydosen und dergleichen gelegt werden. Auch zum Trocknen führen Wäschestücks niemals über das Gerät gehängt werden. Entzündungsgefahr!
- Für Gegenstände aller Art, wie z. B. Möbel, Gardinen, Vorhänge und Textilien oder sonstige brennbaren oder nicht brennbaren Materialien, müssen zum Gerät, insbesondere zum Luft-austrittgitter, folgende Mindestabstände eingehalten werden (Abb. 2): zum Luftaustrittgitter 500 mm

zur rechten Seitenwand (fur Montagefreiheit) 100mm zur linken Seitenwand 70mm

zur linken Seitenwand bei 2 Wärmespeichern nebeneinander 100mm zum Deckel (z. B. Fensterbank) 40mm zum Deckel (Vorhange, Gardinen, brenbare Materialien) 100mm

Die Warmluft muss ungehindert austreten konnen (Abb. 19)!

• Der dieser Gebrauchs- und Montageanweisung beiliegende Hinweisaufkleber „Keine Gegenstände abstellen oder anlehen" muss in gewerblich genutzten Räumen wie z. B. Hotels,

Ferienhäusern, Schulen usw. gut sightbar auf den Deckel des Gerätes geklebt werden.

1.4 Pflege und Wartung

Sollten am Gerätegehäuse leichte braunliche Verfährungen auftreten, so sind diese möglichst einzeln mit einem feuchten Tuch abzureiben.

Das Gerät ist im kalten Zustand mit gebrächlichen Pflegemitteln zu reinigen.

Scheuernde und atzende Pflegemittel sind zu vermeiden.

Kein Reinigungsspray in die Luftschlitze sprehen.

Der Lüftungskanal hinter dem Luftastrittgitter (5) sollte vom Fachmann alle zwei Jahre überprüft werden. Hier kann es zu leichten Schmutzbilagerrungen kommt.

Bei den regelmäbigen Wartungen empfehlen wir, auch die Kontroll- und Regelorgane überprüfen zu halten. Spätestens 10 Jahre nach Erstinbetriebnahme sollenn Sicherheits-, Kontroll- und Regelorgane sowie das gesamte Auf- und Entladesteuersystem durch den Fachmann überprüft werden.

1.4.1 Reinigung des Flusensiebes (Abb. 3)

Das im Lufteintritttitter (6) angeordnete Flusensieb (7) muss regelmäßig gereinigt werden, damit eine störungsfreie Entladung des Wärmespeichers gewährleistet ist.

Bei zugesetztem Flusensieb schalten die Lüfter ab.

Zur Reinigung des Flusensiebes wie folgt vorgehen:

• Luftintrittgitter (6) an beiden Seiten leicht nach unter drücken, oben nach vorn kippen und abnehmer;

• Flusensieb mit z. B. einem Schraubendreher aus dem Gitter drücken und mit Bürste, Staubsaugen oder dergleichen reinigen;

Flusensieb wieder in das Gitter einsetzen und über die Noppen einrasten halten;

• LuftEintrittgitter unter schrag auf die Noppen am Geräteboden setzen und mit leichtem Druck unter dem Luftaustrittsgitter einrasten (Abb. 16).

1.5 Wichtiger Hinweis

These Anweisung sorgfältig aufbewahren, bei Besitzerwechsel dem Nachfolger aushändigen. Bei etwaigen Instandsetzungsarbeiten dem Fachmann zur Einsicht überlassen.

Was tun Wenn . . . ?

	für den Benutzer	für den Fachmann
· der Wärmespeicher nicht warm wird	Prüfen Sie, ob ...der Wahlknopf auf Stellung 3 eingestellt ist. . . . in Ihrweder Sicherungskosten die zugehörigen Sicherungen defect sind oder der Fl-Schalter abgeschalte hat. Ursache beheben!Sollte sich hiernach am daraufflüssigen Tag der Wär-mespeicher noch immer nicht erwärmt haben, rufen Sie den Fachmann.	Prüfen Sie, ob ... . . . die Ansteuerung des Heiz-körperschütz in Ordnung ist. . . . Spannung an den Klemmen L1/L2/L3 anliegt. . . . ob der Sicherheits-Tempera-turbegrenzer (F1) ausgelöst hat.
· der Wärmespeicher auch bei milder Witterung eine außergewöhlich hohe Gehäuse-temperatur haben sollente?	Prüfen Sie, ob ... . . . sich das Gebläse mit dem Raumtemperaturregler ein-schalten lassst. Wenn nicht, den Fachmann rufen... das Flusensieb im Lufteintritt-gitter verstopft ist. Ursache nach Punkt 1.4.1 beheben!	Prüfen Sie, ob ... . . . der Raumtemeraturregler eingeschaltet hat und Spannung an Klemme LE anliegt. . . . sich die Gebläse drehen. . . . der Schutz-Temperaturregler (N5, siehe Seite 3, Abb. 1) im Luftausstritt ausgeschalte hat. . . . das Steuersignal Z1 der Aufladesteuerung an Klemme A1/Z1 im Wärme-speicher anstehen.

2. Montageanweisung

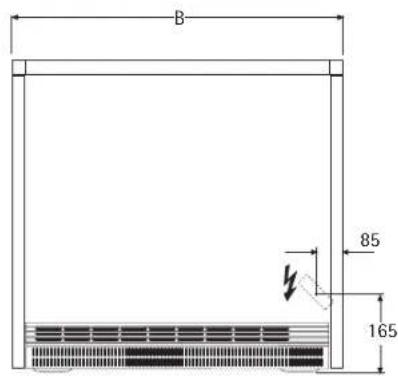

2.1 Technische Daten

Aufstellung und elektrischer Anschluss müssen von einem Fachmann unter Beachtung dieser Montageanweisung durchgeführt werden.

	WSP1210 F	WSP1810 F	WSP2410 F	WSP3010 F	WSP3610 F	WSP4210 F	WSP4810 F
Breite „B" m	580	ØM1	902	1063	1224	1385	1546
Gewicht(mit Speichersteinen) kg	73,5	106	137,5	169	201	232,5	264,5
Abstand „X"(Fussbodenbefestigung) mm	402	563	724	885	1046	1207	1368
Abstand „A"(Wandbefestigung Seite 10) mm	337,5	498,5	659,5	820,5	981,5	1142,5	1303,5
Anschluss	*	*	3/N/PE ~ 50 Hz 400 V
Leistung kW	1,2	1,8	2,4	3,0	3,6	4,2	4,8
Bemessungsaufladung kWh	9,6	14,4	19,2	24,0	28,8	33,6	38,4
max. Aufladung PH kWh	10,8	16,2	20,7	25,9	31,3	38,8	43,8
Speichersteine
Anzahl Pakete (Steine) Stck.	6 (12)	9 (18)	12 (24)	15 (30)	18 (36)	21 (42)	24 (48)
Steingewicht kg	50	76	101	126	151	176	202
Zusatzheizung (Sonderzubehör)
Leistung kW	0,35	0,5	0,8	1,0	1,2	1,5	1,7

• WSP 1210 F und WSP 1810 F auch mit 1/N/PE ~ 50 Hz 230 V anschließbar

2.2 Gerätebeschreibung (Seite 3, Abb. 1)

1 Bedienfeld
2 Deckel
3 Seitenwand rechts
4 Vorderwand
5 Luftaustrittgitter
6 Luftintrittgitter
7 Flusensieb
8 Innere Vorderwand
9 Speichersteine
10 Abdeckblech
11 Warmedämmung
12 Boden-Wärmedämmung
13 Mischluftklappe
14 Luftkanal
15 Kabeldurchführung
16 Luftfuhrungsbaugruppe
17 Heizkörper
18 Geblase
19 Schutz-Temperaturregler fur Entladung (N5)
20 Schutz-Temperaturregler fur Aufladung (N4)
21 Sicherheitstemperaturbegrenzer (F1)
26 Wandhalterung
A1 Elektronischer Aufladeregler (Seite 12)
V4 Betriebs- und Störanjeige
X16 Steuersignalanpassung 4-stufig
X17 Ladungsgradreduzierer 4-stufig

2.2.1. Wirkungsweise

Die Speichersteine werden über die zwischen den Speichersteinreihen liegenden Heizkörper erwartmt. Mit dem Aufladeregler (Wahlknopf Abb. 17) wird die Aufladung stufenlos eingestellt. Beginn und Dauer der Aufladezeit werden vom zuständigen Elektrizitätsversorgungs-Unternehmen (EVU) bestimmt.

Zwei eingebaute Schutz-Temperaturregler (19, 20) sowie ein Sicherheits-Temperaturbegrenzer (21) verhindern eine Überhitzung des Gerätes. Wahrend die Schutz-Temperaturregler sich selbst tätig wieder einschalten, muss der Sicherheits-Temperaturbegrenzer vom Fachmann durch Eindrücken des mittig am Begrenzer angeordneten Knopfes nach Behebung der Fehlerursache wieder eingeschaltet werden.

Die so gespeicherte Wärme wird dann mit Hilfe eines Gebläses, teilweise auch über die Geräte Oberfläche, abgegeben. Hierbei wird die Raumluft vom Gebläse (18) durch das Luftintrittgitter (6) angesaugt und durch die Luftkanäle der Speichersteine (9) geblasen, wobei sie sich erwärt.

Vor Austritt über das Luftaustrittgitter (5) wird die so erzeugte heiBe Luft über zwei Mischluftklappen mit kälterer Raumluft gemischt, damit die austretende Luft die zulässige Höchsttemperatur nicht überschreitet. Die Stellung der Mischluftklappe und somit das Mischungsverhältnis der Luft wird über einen Bimetallregler geregelt.

2.2.2 Anschlussleistung reduzieren

Durch Umlegen bzw. Entfernen von Brücken an den Anschlussklemmen kann die Anschlussleistung, die werkseitig auf 100% verdrahtet ist, in Verbindung mit einer Ladegradreduzierung am Aufladeregler um 3 Leistungsstufen (siehe Seite 12) reduziert werden.

Die Dimensionierung der Leitungsquerschnittte und die Absicherung sind entsprechend der maximal möglichen Leistung des Gerätes vorzunehmen.

Ein 1-phasiger Anschlussarf nach den,Technischen Anschlssbedingungen" (TAB) der EVU nur bis 2kW (WSP 1810) erfolgen.

Ladegrad reduzieren

Auf dem elektronischen Aufladeregler (A1) befindet sich die Steckbrücke X17, mit der der Ladegrad des Speicherteils in Verbindung mit der veränderbaren Anschlussleistung 4-stufig (Positionen I, II, III oder IV) wahlbar ist. Vier-stufige Ladgrad-Anpassung (100 / 90 / 80 / 70%). Werkseitig ist ein Ladegrad von 100% (Position I) vorgewählt.

Wird die Steckbrücke auf eine andere Stiftreihe gesteckt, ergibt sich ein reduzierter Ladegrad (Abschalttemperatur des elektronischen Aufladereglers wird abgesenkt).

2.2.3 Elektronischer Aufladeregler

Storverhalten

Der Aufladeregler im Gerät ist werkseitig auf „positives Störverhalten (80% PS)" eingestellt, d. h. bei defekter Aufladsteuerung (z. B. Ausfall des Steuersignals) erhält das Gerät eine Vollaufladung. Auf „negatives Störverhalten" (keine Aufladung des Wärmespeichers) kann durch Umstecken der Steckbrücke X16 auf Position „80% NS" umgestellt werden, wenn das Gerät an eine digitale Aufladsteuerung angeschlossen ist.

Betrieb mit Aufladesteuierung

Hierbei sind die entsprechenden Hinweise in der Gebrauchs- und Montageanweisung der Aufladesteuierung zu beachten.

Steuersignal

Der elektronische Aufladeregler kann an entsprechliche Steuersignale (ED) von Steuerungen angeschlossen werden und ist damit auch integrierbar in bestehende Altanlagen. Werkseite ist er auf ein AC-Steuersignal (Wechselspannungssignal an den Klemmen A1/A2) mit 80% ED eingestellt. Durch Umstecken der Steckbrücke X16 konnen andere ED-Signale (68 / 72%, 37 / 40%) gewählt werden. Dieses ist notwendig, wenn das Gerät in eine schon vorhandene Anlage integriert wird, die mit einem der genannten ED-Signale die Aufladung steuert.

Anschluss an DC-Steuersignal (X3) (siehe Stromlaufplan Seite 19)

Ist in der Anlage eine Aufladesteuierung mit DC-Steuersignal (Gleichspannung 0,91 V-1,43 V) installiert, muss das Steuersignal an die werkseitig abgedeckten Steuerklemmen „DC +" (Plus-Pol) und „DC -" (Minus-Pol) angeklemmt werden (Polarität beachten!).

An die Klemmen DC + " und DC - " dart nicht das 230 V AC-Steuersignal angeschlossen werden. Der Aufladeregler wurde sonst zerstört.

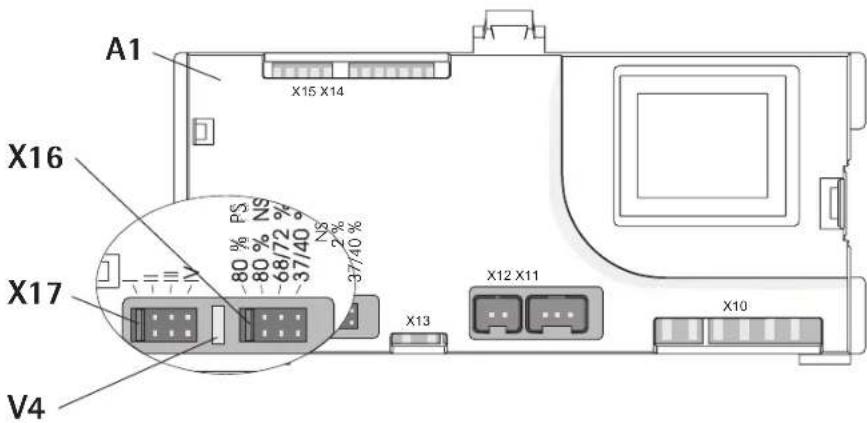

Anschlussvarianten

1

2

3

4

5

Betriebs- und Störanzeige (V4) am elektronischen Aufladeregler

LED leuchtet „grün" ⇒ keine Störung der Aufladeregler arbeitet einwandfrei.

LED leuchtet rot Störung

a) Wahlknopf für Aufladung (R1) und/oder Kernfuhrer (B1) defekt oder nicht angeschlossen.
b) Steckbrücke X17 für Ladegradreduzierung fehlt.
Es erfolgt keine Aufladung.
LED leuchtet „orange" Störung (nur bei eingebautem Entladeregler)
a) Internet Entladeregler (A2) defekt.
b) Baumtemperaturfuhler (B2) defekt oder nicht angeschlossen.
Es erfolgt keine Entladung.
c) Wahlknopf für Entladung (R2) defekt oder nicht angeschlossen.
Die Raumtemperatur wird auf ca. 22^ geregelt.

2.3 Vorschriften und Bestimmungen

• Auf Beipack in der Geräteverpackung achten!
  Die Bau- und Garagenverordnung des Landes ist zu berücksichtigten.
  Die Aufstellfläche muss eine ausreichende Tragfähigkeit haben. Im Zweifelsfall ist ein Bausachverständiger zu Rate zuziehen (Gewichtte der Wärmespeicher siehe "Technische Daten").
• Mindestabstände zu angrenzenden Objektflächen sind einzuhalten (Abb. 2 und 2a).
• Alle elektrischen Anschluss- und Installationsarbeiten sind nach den VDE-Bestimmungen (0100), den Vorschriften des zuständigen EVU sowie den entsprechenden nationalen und regionalen Vorschriften auszuführen.
• Das Gerät muss über eine zusätzliche Einrichtung mit einer Trennstrecke von mindestens 3 mm allpolig vom Netz getrennt werden konnen. Hierzu konnen Schütze, Sicherungen und dergleichen installiert werden.
• Eine nachträgliche Erhöhung der Anschlussleistung muss vom zuständigen EVU erneut genehmigt werden. Wir die nachträgliche Leistungserhöhung dem EVU nicht angezeigt, bedeutet das einen Vertragsbruch des Stromlieferungsvertrages.
• Die Betriebsmittel sind auf die Nennaufnahme der Geräte auszulegen.
• Das Geräte-Typenschild ist zu beachten!
  Die angegebene Spannung muss mit der Netzspannung übereinstimmen.
• Gerätebefestigung zur Erfüllung der VDE-Forderung nach Standsicherheit.

2.4 Montage

Zur Erfüllung der VDE-Forderung nach Standsicherheit muss der Wärmespeicher durch eine Wand-oder Bodenbefestigung (Abb. 8) geschichert werden.

Für die Wandbefestigung ist in der Geräterückwand im Bereich des Schaltraumes ein Loch vorgesehen, durch dass das Gerät mit einer geeigneten Schraube an der Wand gegen Umkippen gesichert wird.

Alternative kann der Wärmespeicher durch 4 Löcher (Ø 9 mm) in den Gerätebußen mit dem Fußboden oder, bei Aufstellung mit Bodenkonsolen, mit den Konsolen verschraubt werden. (Luftaus- und Luftintrittsgitter sowie Luftführungsbaugruppe vorher ausbauen).

2.4.1 Montageort

Das Gerätarf nicht

• in Räumen betrieben werden, die durch Chemikalien, Staub, Gase oder Dämpfe feu er- oder explosionsgefahrdet sind;
• in unmittelbarer Höhe von Leitungen oder Behältnissen betrieben werden, die brennbare oder explosionsgeführte Stoffe führen oder enthalten;
• betrieben werden, wenn die Mindestabstände zu angrenzenden Objektflächen untersritten werden.

In Räumen, in denen Abgase, Öl- und Benzingeruch usw. auftreten, kann es zu länger anhaltenden Geruchsbelastigungen und gegebenenfalls zu Verunreinigungen kommt.

FuBboden

Die Stellfläche des Gerätes muss eben und ausreichend tragfähig sein, damit sich das Gehäuse nicht verzieht.

Es ist eine Temperaturbestandigkeit der Befestigungswand von mindestens 85^ sowie des Fußbodens von mindestens 80^ sicherzustellen. Die Geräte konnen auf jeder herkömmlichen Fußboden gestellt werden, jedoch konnen im Kufenbereich bei PVC-, Parkett- und langflorigen Teppichböden unter Druck- und Wärmeinwirkung Veränderungen auftreten. In diesen Fälle müssen wärmebestandige Unterlegplatten verwendet werden (bauseits zu beschaffen).

2.4.2 Bodenfrei Gerätebefestigung mit Wandkonsolen

Vor der Geräteaufstellung sind zwei Wandhalterungen (26) unter Berücksichtigung der Sicherheitsabstände an die Befestigungswand anzuschrauben (Maße siehe „Technische Daten" Seite 9).

Bei dieser Montageart ist folgenden zu beachten:

Ist eine tragfähige Wand vorhanden, kann das Gerät über die beiliegenden Wandhalterungen an der Aufstellwand befestigt werden.

Dabei gilt:

WSP 1210 F bis WSP 3610 F = Bodenfreiheit nur über Wandhalterung möglich;

WSP 4210 F und WSP 4810 F = Bodenfreiheit nur bei Verbindung der Wandhalterung mit einer Stützkonsole möglich.

Achtung:

Dabei ist gründlich zu prufen, ob die Befestigungswand und die mitgelieferten Schrauben und Dubel geeignet sind, das Gerategewicht vollständig aufzunehmen.

Bei einer bedingt tragfähigen Wand ist eine Bodenfreiheit für die Geräte WSP 1210 F bis WSP 3610 F nur in Verbindung mit der Kombination Wandhalterung/Stützkonsole (Sonderzubehör) möglich.

2.4.3 Aufstellung mit Bodenkonsolen

Ist keine geeignete Befestigungswand vorhanden, ist das Gerät über die Bodenkonsole (Sonderzubehör) am Boden zu befestigen (Verschraubung Gerät/Konsole und Konsole/Fußboden).

2.5 Gerätemontage (Abb. 3-14)

Vor der Gerätebefestigung ist darauf zu halten, dass die zulässigen Mindestabstände zu angrenzenden Objekten eingehalten werden.

An der Geräterückwand sind zwei Wandhalterungen befestigt, die vor Montagebeginn abzuschrauben sind.

2.5.1 Geräteaufstellung (Abb. 3-6)

• Luftastrittsgitter (5) losschrauben und incl. Lufteintrittsgitter abnehmen;
  Vorderwand (4) an der unteren Abkantung losschrauben, nach vorne schwenken und an der oberen Abkantung durch leichtes Anheiten aushängen;
• Innere Vorderwand (8) an den beiden stichten Stegen losschrauben, das obere Ende nach vorn schwenken und nach oben herausziehen;
• Rechte Seitenwand (3) kein anheben und abnehmer;
• Netzanschlussleitungen sowie Anschlussleitungen für Auf- und Entladeregler durch die Öffnung in der Geräterückwand (15) in das Gerät führen, und unter Beachtung von Punkt 2.5.2 anschließen (Anschlussleitung ca. 210mm absetzen und nach Bedarf kürzen, so dass sie sich nicht an die Luftschlitze der Seitenwand verlagern kann);
  Gerat nach Punkt 2.4 montieren;
• Abdeckblech (10), Pappeinlagen und Bedienknopf und Beipack (Schrauben und Dübel) aus dem Innenraum entfernen (Abb. 9). Dieser muss vollig frei von Fremdkörpern wie Verpackungsresten etc. sein;

Wärmedämmung im Gerät auf Transportschäden überprüfen, gegebenenfalls auswechseln.
