BEDIENUNGSANLEITUNG GC-9230 PHILIPS

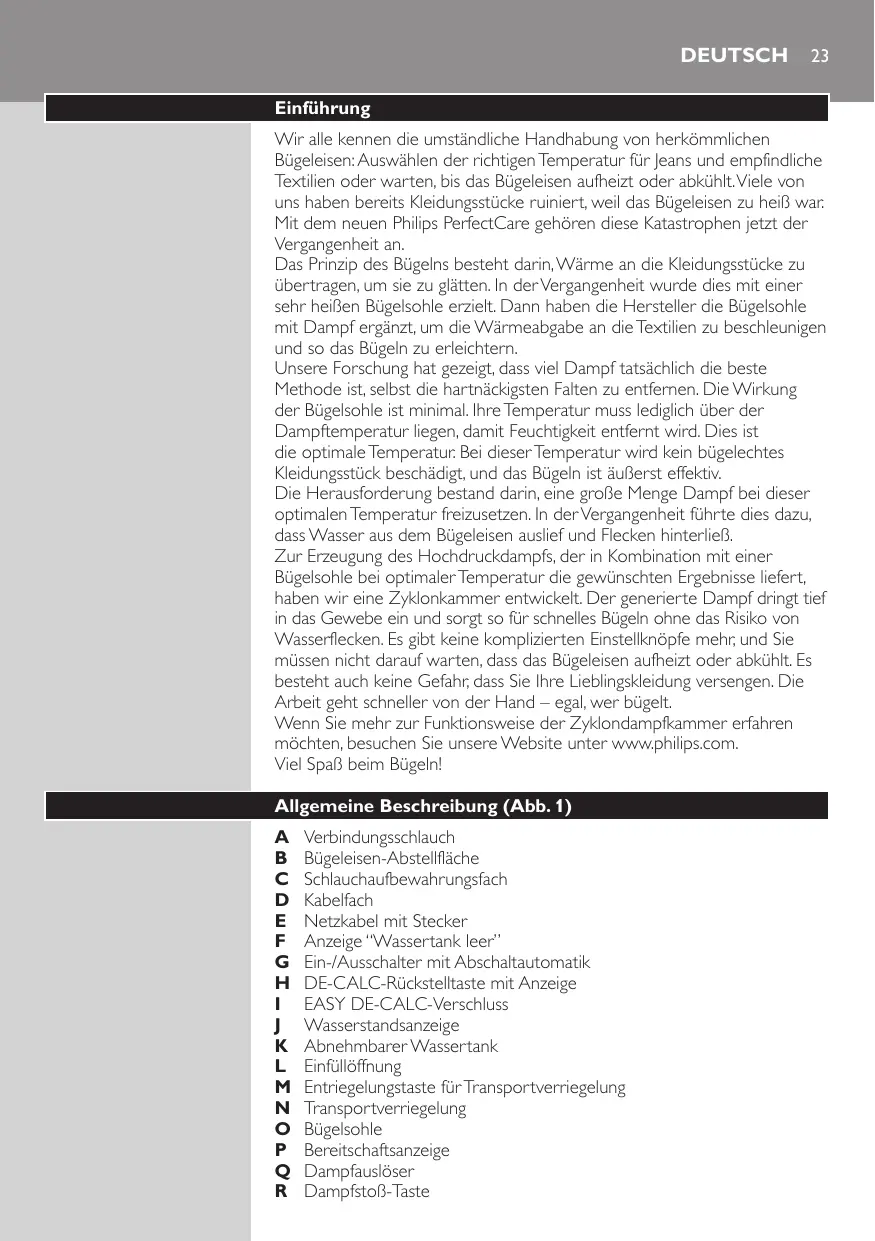

Einführung Wir alle kennen die umständliche Handhabung von herkömmlichen Bügeleisen: Auswählen der richtigen Temperatur für Jeans und empfindliche Textilien oder warten, bis das Bügeleisen aufheizt oder abkühlt. Viele von uns haben bereits Kleidungsstücke ruiniert, weil das Bügeleisen zu heiß war. Mit dem neuen Philips PerfectCare gehören diese Katastrophen jetzt der Vergangenheit an. Das Prinzip des Bügelns besteht darin, Wärme an die Kleidungsstücke zu übertragen, um sie zu glätten. In der Vergangenheit wurde dies mit einer sehr heißen Bügelsohle erzielt. Dann haben die Hersteller die Bügelsohle mit Dampf ergänzt, um die Wärmeabgabe an die Textilien zu beschleunigen und so das Bügeln zu erleichtern. Unsere Forschung hat gezeigt, dass viel Dampf tatsächlich die beste Methode ist, selbst die hartnäckigsten Falten zu entfernen. Die Wirkung der Bügelsohle ist minimal. Ihre Temperatur muss lediglich über der Dampftemperatur liegen, damit Feuchtigkeit entfernt wird. Dies ist die optimale Temperatur. Bei dieser Temperatur wird kein bügelechtes Kleidungsstück beschädigt, und das Bügeln ist äußerst effektiv. Die Herausforderung bestand darin, eine große Menge Dampf bei dieser optimalen Temperatur freizusetzen. In der Vergangenheit führte dies dazu, dass Wasser aus dem Bügeleisen auslief und Flecken hinterließ. Zur Erzeugung des Hochdruckdampfs, der in Kombination mit einer Bügelsohle bei optimaler Temperatur die gewünschten Ergebnisse liefert, haben wir eine Zyklonkammer entwickelt. Der generierte Dampf dringt tief in das Gewebe ein und sorgt so für schnelles Bügeln ohne das Risiko von Wasserflecken. Es gibt keine komplizierten Einstellknöpfe mehr, und Sie müssen nicht darauf warten, dass das Bügeleisen aufheizt oder abkühlt. Es besteht auch keine Gefahr, dass Sie Ihre Lieblingskleidung versengen. Die Arbeit geht schneller von der Hand – egal, wer bügelt. Wenn Sie mehr zur Funktionsweise der Zyklondampfkammer erfahren möchten, besuchen Sie unsere Website unter www.philips.com. Viel Spaß beim Bügeln! Allgemeine Beschreibung (Abb. 1)

Verbindungsschlauch Bügeleisen-Abstellfläche Schlauchaufbewahrungsfach Kabelfach Netzkabel mit Stecker Anzeige “Wassertank leer” Ein-/Ausschalter mit Abschaltautomatik DE-CALC-Rückstelltaste mit Anzeige EASY DE-CALC-Verschluss Wasserstandsanzeige Abnehmbarer Wassertank Einfüllöffnung Entriegelungstaste für Transportverriegelung Transportverriegelung Bügelsohle Bereitschaftsanzeige Dampfauslöser Dampfstoß-Taste

Deutsch Wichtig Lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Geräts aufmerksam durch, und bewahren Sie sie für eine spätere Verwendung auf. Gefahr -- Tauchen Sie das Bügeleisen oder die Dampfeinheit niemals in Wasser. Warnhinweis -- Prüfen Sie vor Inbetriebnahme des Geräts, ob die auf dem Typenschild angegebene Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. -- Benutzen Sie das Gerät nicht, wenn der Netzstecker, das Netzkabel, der Verbindungsschlauch oder das Gerät selbst beschädigt ist oder das Gerät heruntergefallen ist bzw. Wasser austritt. -- Wenn das Netzkabel oder der Verbindungsschlauch defekt oder beschädigt ist, darf das Kabel bzw. der Schlauch nur von einem Philips Service-Center oder einer von Philips autorisierten Werkstatt durch ein Original-Ersatzteil ausgetauscht werden, um Gefährdungen zu vermeiden. -- Lassen Sie das Gerät nicht unbeaufsichtigt, solange es mit dem Stromnetz verbunden ist. -- Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. ohne Erfahrung oder Vorkenntnisse verwendet werden, sofern sie eine gründliche Anleitung zur sicheren Benutzung des Geräts erhalten haben, oder eine verantwortungsvolle Aufsicht gewährleistet ist. Voraussetzung ist auch eine ausreichende Aufklärung über die Risiken beim Gebrauch des Geräts. -- Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. -- Halten Sie das Bügeleisen und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren, wenn das Gerät eingeschaltet ist oder abkühlt. -- Kinder dürfen nur unter Aufsicht das Gerät reinigen oder das CalcClean Verfahren durchführen. -- Lassen Sie das Netzkabel und den Verbindungsschlauch nicht mit der heißen Bügelsohle in Kontakt kommen. -- Wenn Dampf oder heiße Wassertropfen beim Aufheizen des Geräts unter dem EASY DE-CALC-Verschluss austreten, schalten Sie das Gerät aus, und drehen Sie den EASY DE-CALC-Verschluss fest zu. Wenn beim Aufheizen weiterhin Dampf entweicht, schalten Sie das Gerät aus, und wenden Sie sich an ein autorisiertes Philips ServiceCenter. -- Öffnen Sie den EASY DE-CALC-Verschluss der Dampfeinheit nicht, solange die Dampfeinheit noch heiß ist und unter Druck steht. -- Verwenden Sie zum Verschließen der Dampfeinheit ausschließlich die mitgelieferte EASY DE-CALC-Verschlusskappe. Achtung -- Schließen Sie das Gerät nur an eine geerdete Steckdose an. -- Verwenden Sie das Bügeleisen und die Dampfeinheit auf einer stabilen, ebenen und waagerechten Unterlage. -- Überprüfen Sie das Netzkabel und den Verbindungsschlauch regelmäßig auf mögliche Beschädigungen. -- Wickeln Sie das Netzkabel vollständig ab, bevor Sie den Stecker an die Netzsteckdose anschließen. Deutsch

-- Die Abstellfläche und die Bügelsohle können sehr heiß werden und bei Berührung zu Verbrennungen führen. Berühren Sie keinesfalls die Abstellfläche, wenn Sie die Dampfeinheit bewegen. -- Wenn Sie den Bügelvorgang beendet haben, das Gerät reinigen, die Dampfeinheit füllen oder leeren oder kurz den Raum verlassen, stellen Sie das Bügeleisen auf die Abstellfläche, schalten Sie das Gerät aus, und ziehen Sie den Netzstecker aus der Steckdose. -- Entkalken Sie die Dampfeinheit regelmäßig entsprechend den Anweisungen im Abschnitt “Reinigung und Wartung”. -- Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt. Elektromagnetische Felder Dieses Philips Gerät erfüllt sämtliche Normen bezüglich elektromagnetischer Felder (EMF). Nach aktuellen wissenschaftlichen Erkenntnissen ist das Gerät sicher im Gebrauch, sofern es ordnungsgemäß und entsprechend den Anweisungen in dieser Bedienungsanleitung gehandhabt wird. Für den Gebrauch vorbereiten Den abnehmbaren Wassertank füllen Füllen Sie niemals heißes Wasser, Parfüm, Essig, Wäschesteife, Entkalkungsmittel, Bügelzusätze oder andere Chemikalien in den Wassertank. Hinweis: Kippen oder schütteln Sie die Dampfeinheit nicht, wenn der Wassertank voll ist. Andernfalls kann Wasser aus der Einfüllöffnung austreten. Während des Gebrauchs können Sie den Wassertank jederzeit abnehmen und nachfüllen. Füllen Sie den Wassertank vor der ersten Verwendung und wenn die Anzeige “Wassertank leer” aufleuchtet. 1 Nehmen Sie den Wassertank von der Dampfeinheit. 2 Füllen Sie den Wassertank bis zur Markierung MAX mit Leitungswasser. Hinweis: Sollte das Leitungswasser in Ihrer Gegend sehr hart sein, empfiehlt es sich, es zu gleichen Teilen mit destilliertem Wasser zu mischen. 3 Schieben Sie den Wassertank wieder in die Dampfeinheit, bis er mit einem “Klick” hörbar einrastet. Hinweis:Wenn der Wassertank nicht richtig eingesetzt ist, produziert das Bügeleisen keinen Dampf. Anzeige “Wassertank nachfüllen” Wenn der Wassertank fast leer ist, leuchtet die Anzeige “Wassertank leer”, und Dampfbügeln ist nicht mehr möglich.

Deutsch 1 Nehmen Sie den Wassertank ab, und füllen Sie ihn nach. 2 Setzen Sie den Wassertank wieder in die Dampfeinheit ein. ,, Das Bügeleisen ist wieder zum Dampfbügeln einsatzbereit. Das Gerät benutzen ”Optimal Temp”-Technologie Bügeln Sie keine Stoffe, die nicht zum Bügeln geeignet sind. Diese Dampfeinheit wurde mit “Optimal Temp”-Technologie entwickelt, die dafür sorgt, dass alle bügelechten Textilien ohne separate Einstellung der Bügeltemperatur oder Dampfstufe gebügelt werden können. 1 Stoffe mit diesen Symbolen sind bügelecht, z. B. Leinen, Baumwolle, Polyester, Seide, Wolle,Viskose, Reyon. 2 Stoffe mit diesem Symbol sind nicht bügelecht. Zu diesen Stoffen gehören Synthetikfasern wie zum Beispiel Lycra oder Elastan, Lycra-Mischgewebe und Polyolefine (z. B. Polypropylen), aber auch Kleidungsstücke mit Aufdruck. Dampfbügeln 1 Stellen Sie die Dampfeinheit auf eine stabile, ebene Fläche, z. B. die Abstellfläche des Bügelbretts oder einen Tisch. 2 Überprüfen Sie, ob sich genügend Wasser im Wassertank befindet (siehe Abschnitt “Den abnehmbaren Wassertank füllen”). 3 Stecken Sie den Netzstecker in eine geerdete Steckdose, und drücken Sie den Ein-/Ausschalter, um die Dampfeinheit einzuschalten. ,, Die Bereitschaftsanzeige blinkt und zeigt damit an, dass die Dampfeinheit aufgeheizt wird. ,, Wenn die Dampfeinheit betriebsbereit ist, leuchtet die Bereitschaftsanzeige kontinuierlich. Deutsch

4 Nur für bestimmte Modelle: Drücken Sie die Entriegelungstaste für die Transportverriegelung, um das Bügeleisen von der Abstellfläche zu trennen. 5 Halten Sie den Dampfauslöser gedrückt, um mit dem Dampfbügeln zu beginnen. Dampfstoß-Funktion Mithilfe der Dampfstoß-Funktion können Sie hartnäckige Falten entfernen. 1 Drücken Sie die Dampfstoß-Taste. Richten Sie den Dampfstoß niemals auf Personen! Hinweis: Einige Wassertropfen können aus der Bügelsohle entweichen, wenn Sie die Dampfstoß-Funktion zum ersten Mal verwenden.Wenn Sie die Dampfstoß-Funktion längere Zeit anwenden, ist dies jedoch nicht mehr der Fall. Vertikales Dampfbügeln Aus dem Bügeleisen tritt heißer Dampf aus.Versuchen Sie nicht, Falten aus einem Kleidungsstück zu entfernen, das sich am Körper befindet. Verwenden Sie Dampf nicht in der Nähe Ihrer Hände oder der Hände einer anderen Person. 1 Hängen Sie das Kleidungsstück auf einen Kleiderbügel, und ziehen Sie es mit einer Hand glatt. 2 Halten Sie mit der anderen Hand das Bügeleisen in senkrechter Position, und drücken Sie den Dampfauslöser, um das Kleidungsstück zu dämpfen. 3 Berühren Sie das Kleidungsstück leicht mit der Bügelsohle des Bügeleisens, um Falten zu entfernen. 4 Verwenden Sie die Dampfstoß-Taste zusammen mit dem Dampfauslöser, um hartnäckige Falten zu entfernen.

Deutsch Abschaltautomatik Die Dampfeinheit schaltet sich automatisch aus, wenn sie eine Weile nicht verwendet wurde (etwa 10 Minuten), und die Abschaltautomatik-Anzeige am Ein-/Ausschalter blinkt. Um die Dampfeinheit erneut zu aktivieren, drücken Sie eine beliebige Taste auf der Dampfeinheit. Die Dampfeinheit wird erneut aufgeheizt. Reinigung und Wartung Entkalken der Dampfeinheit mit dem EASY DE-CALCVerschluss Um Kalkablagerungen in der Dampfeinheit zu verhindern und dauerhafte Dampfleistung sicherzustellen, verfügt diese Dampfeinheit über eine DE-CALC-Anzeige auf dem Bedienfeld. Diese Anzeige blinkt nach etwa einem Monat oder zehnmaligem Bügeln. Führen Sie in diesem Fall den Entkalkungsvorgang mit dem EASY DE-CALC-Verschluss durch, indem Sie folgende Schritte befolgen. Nehmen Sie den EASY DE-CALC-Verschluss nicht ab, solange die Dampfeinheit heiß ist. 1 Drücken Sie den Ein-/Ausschalter, um die Dampfeinheit auszuschalten, und ziehen Sie den Stecker aus der Steckdose. 2 Lassen Sie die Dampfeinheit 2 Stunden abkühlen. 3 Stellen Sie die Dampfeinheit auf eine stabile Tischfläche, wobei der EASY DE-CALC-Verschluss über die Kante der Tischfläche ragt. Tipp: Sie können die Dampfeinheit auch zu einem Waschbecken bringen und so aufstellen, dass der EASY DE-CALC-Verschluss zum Waschbecken zeigt. 4 Halten Sie eine Tasse mit mindestens 350 cm³ Fassungsvermögen unter den EASY DE-CALC-Verschluss, um das ausfließende Wasser aufzufangen. 5 Drehen Sie den EASY DE-CALC-Verschluss zum Abnehmen gegen den Uhrzeigersinn, und lassen Sie das Wasser mit Kalkpartikeln in die Tasse fließen. Hinweis: Sobald Sie den EASY DE-CALC-Verschluss zum Abnehmen drehen, fließt Wasser aus der Dampfeinheit. Hinweis: Diese Dampfeinheit wurde speziell dafür entwickelt, Kalk zusammen mit dem Wasser einfach und effektiv zu entfernen. Es ist nicht notwendig, die Dampfeinheit zu schütteln oder zu kippen. 6 Wenn kein Wasser mehr aus der Dampfeinheit fließt, setzen Sie den EASY-DE-CALC-Verschluss wieder auf, und drehen Sie ihn im Uhrzeigersinn fest. 7 Stecken Sie den Netzstecker in eine geerdete Steckdose, und drücken Sie die DE-CALC-Rückstelltaste, um die EASY DE-CALCFunktion zurückzustellen. Die DE-CALC-Anzeige erlischt. Deutsch

Reinigen der Bügelsohle Reinigen Sie die Bügelsohle regelmäßig, um Flecken von der Bügelsohle zu entfernen. 1 Stecken Sie den Netzstecker in eine geerdete Steckdose, und drücken Sie den Ein-/Ausschalter, um die Dampfeinheit einzuschalten. Warten Sie, bis sie aufgeheizt ist. 2 Drücken Sie den Ein-/Ausschalter nach etwa 2 Minuten erneut, um die Dampfeinheit auszuschalten, und ziehen Sie den Stecker aus der Steckdose. 3 Legen Sie ein feuchtes Baumwolltuch auf das Bügelbrett. 4 Bügeln Sie wiederholt über das Baumwolltuch, um Wasserflecken von der Bügelsohle zu entfernen. Aufbewahrung 1 Drücken Sie den Ein-/Ausschalter, um die Dampfeinheit auszuschalten, und ziehen Sie den Stecker aus der Steckdose. 2 Nehmen Sie den abnehmbaren Wassertank ab, und entleeren Sie ihn. 3 Stellen Sie das Bügeleisen auf die Abstellfläche. 4 Nur für bestimmte Modelle: Schieben Sie die Transportverriegelung über die Spitze der Bügelsohle, um das Bügeleisen auf der Abstellfläche zu verriegeln. 5 Wickeln Sie den Verbindungsschlauch und das Netzkabel auf, um sie in ihren jeweiligen Aufbewahrungsfächern zu verstauen. 6 Nur für bestimmte Modelle: Sie können jetzt das gesamte Gerät ganz einfach mit einer Hand am Griff des Bügeleisens tragen. Tragen Sie das Gerät nicht am Entriegelungshebel für den Wassertank.

Deutsch Umwelt -- Geben Sie das Gerät am Ende der Lebensdauer nicht in den normalen Hausmüll. Bringen Sie es zum Recycling zu einer offiziellen Sammelstelle. Auf diese Weise tragen Sie zum Umweltschutz bei. Garantie und Kundendienst Benötigen Sie weitere Informationen oder treten Probleme auf, besuchen Sie bitte die Philips Website (www.philips.com), oder setzen Sie sich mit einem Philips Service-Center in Ihrem Land in Verbindung (Telefonnummer siehe Garantieschrift). Sollte es in Ihrem Land kein Service-Center geben, wenden Sie sich bitte an Ihren Philips Händler. Fehlerbehebung In diesem Kapitel sind die häufigsten Probleme aufgeführt, die beim Gebrauch Ihres Geräts auftreten können. Sollten Sie ein Problem mithilfe der nachstehenden Informationen nicht beheben können, wenden Sie sich bitte an das Philips Service-Center in Ihrem Land. Problem Mögliche Ursache Lösung Die Dampfeinheit Wasser wird in den Boiler in der gibt ein Dampfeinheit gepumpt. Das ist normal. Pumpgeräusch aus. Wenn das Pumpgeräusch kontinuierlich zu hören ist, schalten Sie die Dampfeinheit aus, und ziehen Sie den Stecker aus der Steckdose. Wenden Sie sich an ein autorisiertes Philips Service-Center. Die Dampfeinheit erzeugt keinen Dampf. Der Wasserbehälter ist leer. Füllen Sie den Wasserbehälter. Die Dampfeinheit ist nicht heiß genug, um Dampf zu produzieren. Warten Sie, bis die Bereitschaftsanzeige kontinuierlich leuchtet. Der Dampfauslöser wird nicht gedrückt. Halten Sie den Dampfauslöser während des Dampfbügelns gedrückt. Der Wassertank ist nicht ordnungsgemäß in die Dampfeinheit eingesetzt. Schieben Sie den Wassertank wieder in die Dampfeinheit, bis er mit einem “Klick” hörbar einrastet. Deutsch Problem

Mögliche Ursache Lösung Das Gerät wurde nicht eingeschaltet. Stecken Sie den Stecker in die Steckdose, und drücken Sie den Ein-/Ausschalter, um das Gerät einzuschalten. Die Dampfeinheit hat sich ausgeschaltet. Die Abschaltautomatik wird automatisch aktiviert, wenn Sie die Dampfeinheit mindestens 10 Minuten lang nicht verwenden. Drücken Sie zum erneuten Einschalten der Dampfeinheit den Ein-/Ausschalter. Die Anzeige am Ein-/Ausschalter blinkt. Die Abschaltautomatik wird automatisch aktiviert, wenn Sie die Dampfeinheit mindestens 10 Minuten lang nicht verwenden. Drücken Sie zum erneuten Einschalten der Dampfeinheit den Ein-/Ausschalter. Wasser tropft aus der Bügelsohle. Wenn Sie mit dem Dampfbügeln beginnen oder nach einer Unterbrechung fortsetzen, hat sich der noch im Schlauch verbliebene Dampf abgekühlt und ist kondensiert. Dieses Wasser tropft dann aus der Bügelsohle. Das ist ganz normal. Halten Sie das Bügeleisen über ein altes Tuch, und drücken Sie den Dampfauslöser. Das Tuch nimmt die Tropfen auf. Nach wenigen Sekunden kommt aus der Bügelsohle wieder Dampf statt Wasser. Während des Bügelns erscheinen feuchte Stellen auf dem Kleidungsstück. Die feuchten Stellen auf den mit Dampf gebügelten Kleidungsstücken wurden möglicherweise von Dampf verursacht, der sich auf dem Bügelbrett niedergeschlagen hat. Bügeln Sie die feuchten Stellen einige Zeit ohne Dampf, um sie zu trocknen. Falls die Unterseite des Bügelbretts nass ist, wischen Sie sie mit einem trockenen Tuch ab. Während der Verwendung der DampfstoßFunktion erscheinen Wasserflecken auf dem Kleidungsstück. Die Wasserflecken werden durch Kondensation im Verbindungsschlauch verursacht. Beim Abkühlen des Verbindungsschlauchs kühlt der Dampf im Schlauch ebenfalls ab und kondensiert. Wenn Sie die Dampfstoß-Funktion längere Zeit verwenden, kommen keine Wassertropfen mehr aus der Bügelsohle. Kalkpartikel und Verunreinigungen treten aus der Bügelsohle aus oder die Bügelsohle ist verschmutzt. Verunreinigungen und Chemikalien aus dem Wasser haben sich in den Dampfaustrittsdüsen bzw. an der Bügelsohle abgesetzt. Reinigen Sie die Bügelsohle mit einem feuchten Tuch.

Deutsch Problem Wasser tropft aus der Dampfeinheit. Mögliche Ursache Lösung Es haben sich zu viele Kalkablagerungen und Mineralien in der Dampfeinheit angesammelt. Entkalken Sie die Dampfeinheit regelmäßig (siehe Kapitel “Reinigung und Wartung”, Abschnitt “Entkalken der Dampfeinheit mit dem EASY DECALC-Verschluss”). Halten Sie die Dampfeinheit immer Wenn Sie die Dampfeinheit mit vollem Wassertank beim Transport schräg halten gerade, wenn der Wassertank voll ist. oder auf eine unebene Oberfläche stellen, kann Wasser aus dem Wassertank austreten.
