BL 10X44 HD - Ferngläser MINOX - Kostenlose Bedienungsanleitung

Marke	Minox
Modell	BL 10x44 HD
Produkttyp	Fernglas
Vergrößerung	10x
Objektivdurchmesser	44 mm
Austrittspupille	4,4 mm
Augenabstand (Austrittspupillenabstand)	17 mm
Sehfeld	114 m auf 1.000 m / 6,5°
Naheinstellgrenze	2,5 m
Dioptrienausgleich	± 4 dpt
Dämmerungszahl	21,0
Betriebstemperatur	-10°C bis +50°C
Spritzwasserschutz	Ja, bis zu 5 m Tiefe
Abmessungen (L x B x H)	133 x 150 x 53 mm
Gewicht	740 g
Stromversorgung	Keine (optisch)
Hauptfunktionen	Zentraler Fokussierring, Dioptrienausgleich am rechten Okular, umklappbare Augenmuscheln für Brillenträger, Stativadapter (Gewinde unter dem Fernglas)
Pflege und Reinigung	Verwenden Sie einen weichen Pinsel oder ein spezielles MINOX-Optiktuch. Reinigen Sie die Linsen regelmäßig.
Sicherheit	Niemals direkt mit dem Fernglas in die Sonne schauen, es besteht die Gefahr schwerer Augenschäden.
Ersatzteile und Reparierbarkeit	Stativadapter MINOX (Art. 69727) und Optiktuch (Art. 99605) erhältlich. Kundendienst MINOX GmbH, Deutschland.
Allgemeine Informationen	Hergestellt in Deutschland. Gesetzliche Garantie von 2 Jahren. Seriennummer am linken Okular.

Häufig gestellte Fragen - BL 10X44 HD MINOX

Wie stelle ich das Fernglas ein, wenn ich eine Brille trage?

Drehen Sie die Augenmuscheln beider Okulare nach rechts (im Uhrzeigersinn) bis zum Einrasten, um sie herunterzuklappen. Sie können dann das gesamte Sehfeld ohne Einschränkung beobachten.

Wie stelle ich den Augenabstand ein?

Schauen Sie durch die Okulare und spreizen oder nähern Sie die beiden Rohre, bis Sie ein einziges rundes Bild sehen.

Wie stelle ich das Fernglas auf meine Sehstärke ein?

Schließen Sie das rechte Auge und drehen Sie den zentralen Fokussierring, bis das linke Auge scharf sieht. Schließen Sie dann das linke Auge und drehen Sie den Dioptrienausgleichsring am rechten Okular, bis das rechte Auge scharf sieht. Das Fernglas ist dann an Ihre Sehstärke angepasst.

Kann ich das Fernglas mit einem Stativ verwenden?

Ja, entfernen Sie die Schraube unter dem Fernglas und schrauben Sie den MINOX-Stativadapter (Art. 69727, optional) auf. Ideal für stabile Beobachtung bei starker Vergrößerung.

Wie reinige ich die Linsen?

Verwenden Sie einen feinen Pinsel oder ein spezielles MINOX-Optiktuch (Art. 99605), um Staub und Fingerabdrücke zu entfernen. Vermeiden Sie scheuernde Mittel.

Sind diese Ferngläser wasserdicht?

Sie sind spritzwassergeschützt und bis zu 5 Meter Tiefe wasserdicht, aber nicht für längeres Tauchen ausgelegt.

Welche Garantie gibt es?

Die gesetzliche Garantie beträgt 2 Jahre ab Kaufdatum bei einem autorisierten Händler. Sie deckt Herstellungsfehler ab. Bewahren Sie Ihren Kaufbeleg auf.

Wo finde ich die Seriennummer?

Die Seriennummer ist auf dem linken Okular eingraviert. Notieren Sie sie, sie ist nützlich bei Verlust oder für den Kundendienst.

Welches Zubehör ist erhältlich?

Minox bietet einen Stativadapter (Art. 69727) und ein Optiktuch (Art. 99605). Weiteres Zubehör ist auf www.minox.com erhältlich.

Kann ich mit diesem Fernglas in die Sonne schauen?

Nein, schauen Sie niemals direkt mit einem Fernglas in die Sonne, dies kann zu irreversiblen Augenschäden führen.

BEDIENUNGSANLEITUNG BL 10X44 HD MINOX

1. Okulare mit drehbaren Augenmuscheln
2. Dioptrien-Ausgleich
3. Zentraler Mitteltrieb
4. Zusammenfaltbare Rohre
5. Objektiv
6. Stativgewinde (Abdeckschraube)

Kundendienst

Customer Service

Service après-vente

Im Schadensfall steht Ichn unser Kundendienst unter folgender Adresse zur Verfugung:

MINOX GmbH

Walter-Zapp-Str. 4

D-35578 Wetzlar

Tel.: [phone] / 917-0

E-Mail: [e-mail]

Im Ausland wenden Sie sichitte an unsere autorisierten Kundendienstwerkstätten oder an eine unserer MINOX Vertretungen. Die Adressen der Vertretungen finden Sie auf unserer Internetseite www.minox.com

Mit ihrer wohlbüberlegten Kauf haben Sie sich für ein Markenprodukt von hochster optischer und feinmechanischer Prazisionsqualität entschieden. Dieses BL-HD Fernglas wurde in Deutschland entwickelt, konstruiert und montiert undträgt konsequenterweise das Gutesiegel Made in Germany.

Nutzen Sie diese Anleitung, um das Leistungsspektrum Ihr MINOX Fernglases optimal zu nutzen.

Wir wünschen Ihnen mit ihrem neuen MINOX Fernglas viel Freude!

English

Ideal für Brillenträger

Um auch Brillenträgern ein optimales Sehfeld zu ermölich, sind MINOX Ferngläser mit Drehaugenmuscheln ausgestattet.

Benutzung ohne Brille

Beobachter, die keine Brille tragen, drehen an beiden Okularen die Augenmuscheln nach links (gegen den Uhrzeigersinn) bis zum Einrasten hereus. In dieser Position ist der richtige Abstand des Fernglases zum Auge gegeben.

Benutzung mit Brille

Beobachter, die eine Brille tragen, setzen die drehbaren Augenmuscheln an beiden Okularen in der Ursprungsstellung (Lieferzustand), bzw. drehen die Augenmuscheln nach rechts, bis sie spürbar einrasten. So konnen Sie das gesamte Sehfeld ohne störende Beschneidung am Rand überblicken.

Der richtige Augenabstand

Bitte schauen Sie in die Okulare Ihres Fernglases und winkeln Sie die zusammenfaltbaren Rohre so lange an, bis sich aus beiden Sehfeldern ein gemeinsames kreisrundes Bild ergibt.

Um eine optimale Bildschärfe zu erreichen, ist es notwendig, die Optik des Fernglases auf die individuelle Sehleistung ihrer Augen abstommen. Dazu gehen Sieitte wie folgt vor:

(a) Visieren Sie als erstes einweit entferntes, fest stehendes Beobachtungsbodekt an. Bei geschlossenem rechten Auge drehen Sie den zentralen Mitteltrieb so lange, bis das Beobachtungsbodekt fur Ihr linkes Auge die optimale Scharfstellung erreicht.
(b) Visieren Sie nun dasselbe Beobachtungsobjekt an und drehen Sie bei geschlossen linken Auge den Einstellung am rechten Okular so lange, bis Sie für das rechte Auge die optimale Scharfstellung erreichen.
(c) Ihr MINOX Fernglas ist nun individuell auf die Sehleistung ihrer Augen abgestimmt.
(d) Für die Beobachtung verschiedener Objekte in entsprechenden Entfernungen werden Sie immer auch die Scharfstellung regulieren müssen. Dafür benutzen Sie jetztitte nur noch denzentralen Mitteltrieb.

Achtung:

Mit einem Fernglas nicht in die Sonne blicken, es konnte zu Augenverletzungen führen.

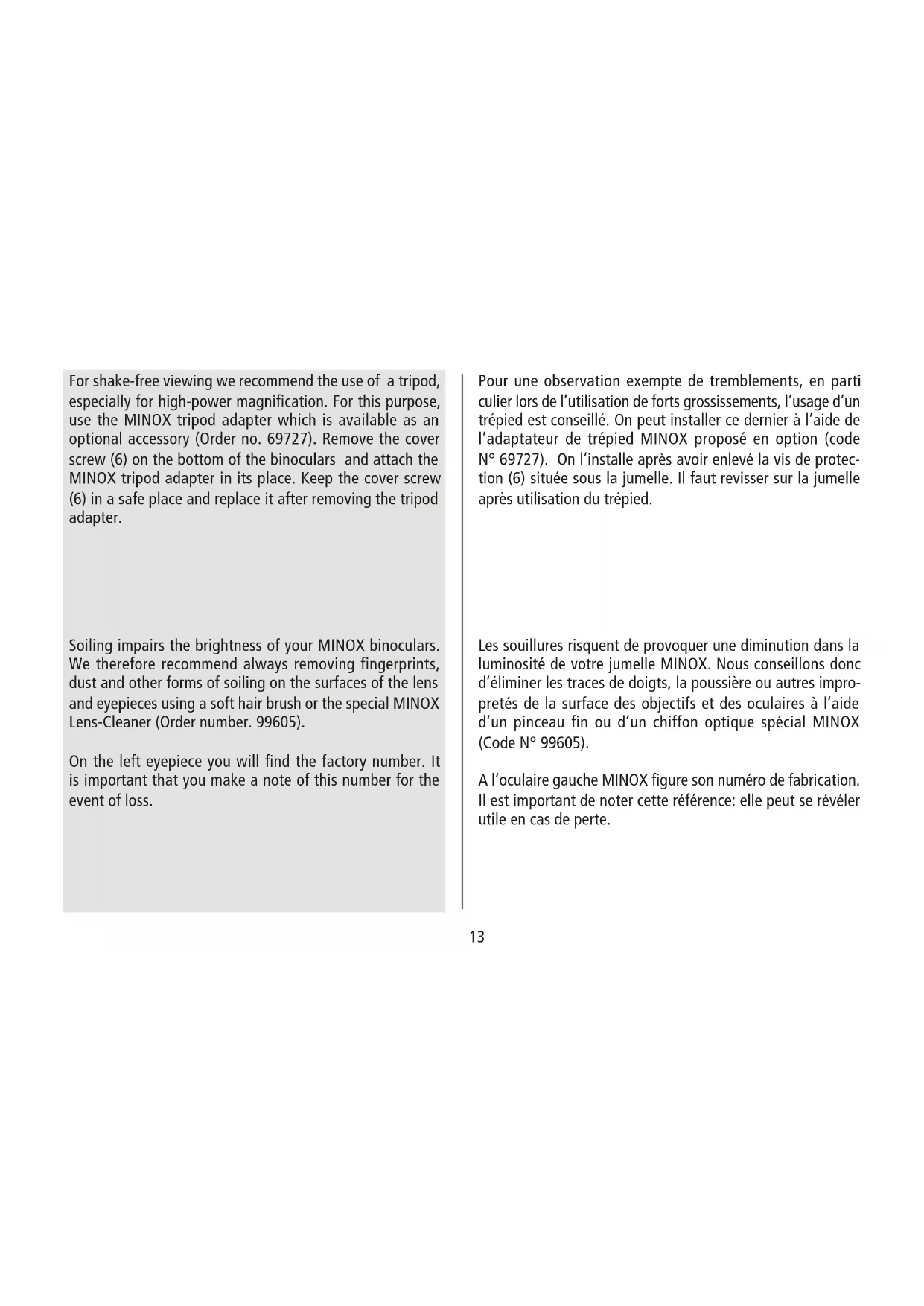

Um eine verwacklungsfreie Beobachtung zu gewährleisten, empfeht es sich, gerade bei higheren Vergroßerungen, ein Stativ einzusetzen. Dafür verwenden Sie den im Zubehor optional erhalten MINOX Stativadapter (Best.-Nr. 69727). Entfernen Sie auf der Unterseite des Fernglases die Abdecksschraube (6) und bringen Sie dort den MINOX Stativadapter an. Die Abdecksschraube (6) bewahren Sieitte gut auf und bringen diese nach Entflammung des Stativadapters wieder an.

Pflegeitipps Tips on how to care Conseils d'entretien

Verunreinigungen beeinträchtigen die Helligkeit Ihr's MINOX Fernglases. Deshalb empfehlen wir, Fingerabdrücke, Staub und andere Verunreinigungen der Objektiv- und Okularoberflächen mit einem weichen Haarpinsel oder dem speziellen MINOX Optik-Tuch (Best.-Nr. 99605) zu entfernen.

Die Fabrikationsnummer finds Sie am linken Okular. Für den Verlustfall ist es wichtig, dass Sie sich diese Nummeritte notieren.

Technische Daten BL8x33 HD BL 8x44 HD

Vergroßerung	8-fach	8-fach
Eintrittspupille	33 mm	44 mm
Austrittspupille	4,1 mm	5,5 mm
Sehfeld	140 m auf 1.000 m / 8,0°	136 m auf 1.000 m / 7,8°
Pupillenschnittweite	17,5 mm	19,5 mm
Nahbereich	2,5 m	2,5 m
Dioptrien-Ausgleich	± 4 dpt	± 4 dpt
Dämmerungszahl	16,2	18,8
Funktionstemperatur	-10° bis +50°C	-10° bis +50°C
Wasserdicht	ja, bis 5 m	ja, bis 5 m
Höhe x Breite x Tiefe	130 x 138 x 45 mm	133 x 150 x 53 mm
Gewicht ca.	650 g	740 g

BL 10x44 HD BL 8x52 HD BL 10x52 HD

114 m auf 1.000 m / 6,5°	114 m auf 1.000 m / 6,5°	114 m auf 1.000 m / 6,5°
17,0 mm	22,0 mm	18,0 mm
2,5 m	3,5 m	3,5 m
± 4 dpt	± 4 dpt	± 4 dpt
21,0	20,4	22,8
-10° bis +50°C	-10° bis +50°C	-10° bis +50°C
ja, bis 5 m	ja, bis 5 m	ja, bis 5 m
133 x 150 x 53 mm	145 x 180 x 65 mm	145 x 180 x 65 mm
740 g	950 g	950 g

English

Technical data BL 8x33 HD BL 8x44 HD

Gewährleistungsbestimmungen

Mit dem Kauf these MINOX Fernglases haben Sie ein Produkt erworben, das nach besonders strengen Qualitätsrichtlinien hergestellt und geprüft wurde.

Die für diese Produkt geltende gesetzliche Gewährleistung von 2 Jahren wird von uns ab dem Tag des Verkaufs durch einen autorisierten Handler unter folgenden Bedingungen übernommen:

1) In der Gewährleistungszeit werden Beanstandungen, die auf Fabrikationsfehlern berufen, kostenlos und nach eigemem Ermessen durch Instandsetzung, Austausch defekter Teile oder Umtausch in ein gleichartiges einwandfreies Erzeugnis behoben. Weitergehende Ansprüche, gleich welcher Art und gleich aus welchem Rechtsgrund im Zusammenhang mit dieser Gewährleistung, sind ausgeschlossen.
2) Gewährleistungsansprüche entfallen, wenn der betreffende Mangel auf unsachgemäß Behandlung – wozu auch die Verwendung von Fremdzubehör zahlen kann – zurückzuführn ist, ein Eingriff von nicht autorisierten Personen und Werkstätten durchgeführt oder die Fabrikationsnummer unkenntlich gemacht wurde.
3) Gewährleistungsansprüche können nur bei Vorlage eines maschinengeschriebenen Kaufbelegs eines autorisierten Handlers geltend gemacht werden.

Gewährleistungsbestimmungen

4) Bei Inanspruchnahme der Gewährleistung leiten Sieitte das MINOX Fernglas, zusammen mit dem Original des maschinengeschreibenben Kaufbelegs und einer Schilderung der Beanstandung dem Kundendienst der MINOX GmbH oder einer Landesvertretung zu.
5) Touristen steht im Bedarfsfalle unter Vorlage des maschinengeschriebenen Kauf be legs die Vertretung des jeweiligen Reiselandes gemäß den Regelungen zur Gewährleistung der MINOX GmbH zur Verfügung.

Erweiterter MINOX Garantieservice

Nutzen Sie die Möglichkeit der erweiterten MINOX Produktgarantie und registrierten Sie Ihr MINOX Produkt. Erfahren Sie mehr unter www.minox.com/service.

MINOX GmbH

Walter-Zapp-Str. 4

Änderungen in Konstruktion und Ausführung vorbehalten.

Die Marke MINOX ist eine eingetragene Mark der MINOX GmbH, Wetzlar.
