Produkttyp	Digitalradio DAB+/FM mit Wecker
Marke / Modell	Tevion DAB 414
Abmessungen (L x B x H)	215 x 145 x 136 mm
Gewicht	1,1 kg
Stromversorgung	Netzteil 100-240 V~ 50/60 Hz, Ausgang 9 V 2600 mA
Stromverbrauch	Max. 6 W, Standby 0,85 W
Empfangsbereiche	DAB: 174,928 – 239,200 MHz; FM: 87,5 – 108 MHz
Audioleistung	2 W (integrierter Lautsprecher)
Bildschirm	LCD mit einstellbarer Hintergrundbeleuchtung
Anschlüsse	AUX-IN-Eingang (3,5-mm-Klinke), Kopfhöreranschluss (PHONES), FM-Antenne
Hauptfunktionen	DAB+/FM, automatische/manuelle Suche, 10 Senderspeicher, Alarm (2 Wecker), Snooze, Sleep, AUX-Funktion, RDS, DRC
Uhrenfunktionen	12/24-Stunden-Anzeige, Datumseinstellung, automatische Aktualisierung über DAB
Fernbedienung	Infrarot, CR2025-Batterie enthalten
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; leicht feuchtes Tuch verwenden, keine Lösungsmittel
Sicherheit	Nicht Wasser oder offenen Flammen aussetzen; Stürze vermeiden; Batterien von Kindern fernhalten
Ersatzteile und Reparierbarkeit	Fernbedienungsbatterie austauschbar; andere Reparaturen nur durch Kundendienst
Allgemeine Informationen	Betriebstemperatur: 5 – 35 °C; Handbuch mit 75 Seiten

Häufig gestellte Fragen - DAB 414 Tevion

Wie stelle ich den Alarm am Tevion DAB 414 ein?

Drücken Sie ALARM1 oder ALARM2. Verwenden Sie ▲▼ zur Navigation und SELECT zur Bestätigung. Stellen Sie die Zeit, Dauer (15,30,45,60,90 min), Quelle (DAB, FM, Buzzer) und Tage (Daily, Weekdays usw.) ein. Bestätigen Sie mit SELECT, bis 'Alarm Saved' angezeigt wird.

Wie starte ich einen automatischen Sendersuchlauf für DAB?

Wählen Sie den DAB-Modus mit der Taste FUNCTION. Drücken Sie kurz SCAN. Das Gerät sucht und speichert alle verfügbaren Sender. Warten Sie das Ende des Suchlaufs ab.

Wie verwende ich die Sleep-Funktion?

Drücken Sie SLEEP 2 Sekunden lang. Wählen Sie 15, 30, 45, 60 oder 90 Minuten mit ▲▼, bestätigen Sie mit SELECT. Das Timersymbol wird auf dem Bildschirm angezeigt.

Warum kommt kein Ton?

Überprüfen Sie, ob das Gerät eingeschaltet ist, die Lautstärke nicht stummgeschaltet (MUTE) oder zu niedrig ist. Stellen Sie sicher, dass der Modus korrekt ist (DAB, FM, AUX) und dass externe Geräte eingeschaltet und richtig eingestellt sind.

Wie speichere ich einen Sender in den Voreinstellungen?

Wählen Sie den gewünschten Sender. Drücken und halten Sie die Taste PRESET. Wählen Sie einen Speicherplatz (1-10) mit ▲▼, bestätigen Sie mit SELECT. Für die Plätze 1-6 können Sie auch die entsprechende Zifferntaste gedrückt halten.

Wie stelle ich die Uhr manuell ein?

Gehen Sie ins Menü: MENU > Main Menu > System Setup > Time Setup > Set Time/Date. Stellen Sie Stunden, Minuten, Tag und Jahr mit ▲▼ und SELECT ein. Bestätigen Sie jeden Schritt. Die Uhr wird automatisch eingestellt, wenn ein DAB-Sender empfangen wird.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterie (CR2025): Ersetzen Sie sie bei Bedarf. Richten Sie die Fernbedienung auf den Infrarotsensor (unter dem Bildschirm) in weniger als 7 Metern Entfernung. Reinigen Sie die Kontakte bei Bedarf.

Wie reinige ich das Tevion DAB 414?

Trennen Sie das Netzteil. Verwenden Sie ein leicht angefeuchtetes weiches Tuch. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel. Vermeiden Sie, dass Flüssigkeit in das Gerät eindringt.

Kann ich einen MP3-Player anschließen?

Ja, über den AUX-IN-Eingang (3,5-mm-Klinke). Schließen Sie den ausgeschalteten Player an, wählen Sie dann den AUX-Modus mit FUNCTION. Die Wiedergabe wird vom externen Gerät gesteuert.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Drücken Sie MENU, gehen Sie zu Main Menu > System Setup > Factory Reset. Wählen Sie Yes mit ▲▼ und bestätigen Sie mit SELECT. Das Gerät startet neu und führt einen automatischen Sendersuchlauf durch.

BEDIENUNGSANLEITUNG DAB 414 Tevion

Bedienungsanleitung User Guide

Digital Radio DAB+/FM

DAB414 CH.book Seite 2 Mittwoch, 22. Juni 2011 12:33 12

Deutsch 3

Italiano 28

Français 52

Inhalt

1. Herzlichen Dank für Ihr Vertrauen! 4
2. Sicherheitshinweise 5
3. Lieferumfang 7
4. Geräteübersicht 8
5. Stromversorgung 11
6. Externe Geräte anschlieben 12
7. Bedienung 13

7.1 Grundbedienung 13
7.2 Erstes einschalten 14
7.3 Menus aufrufen und bedienen 14
7.4 Lautstärke 14
7.5 Displaybeleuchtung 15
7.6 Ausschalten mit SLEEP 15

1. Digitales Radio 16

8.1 DAB-Sender suchen und speichern 16
8.2 DAB-Sender aufrufen 16
8.3 Senderinformationen wechseln 17

1. Analoges Radio (UKW) 18

9.1 FM-Sender suchen und speichern 18
9.2 Senderinformationen wechseln 18
9.3 Empfindlichkeit der Sendersuche 19

1. Sender auf Programmplätzen speichern 19

11.Uhr. 20

11.1 Uhrzeit, Datumformat und Zeitanzeige 20
11.2 Alarmfunktion (Wecker) 21

1. Sonderfunktionen 23
2. Reinigung 24
3. Entsorgen 24
   15.HinweisezurKonformitatserklarung 24
   16.Problemlösungen 25
4. Technische Daten 26

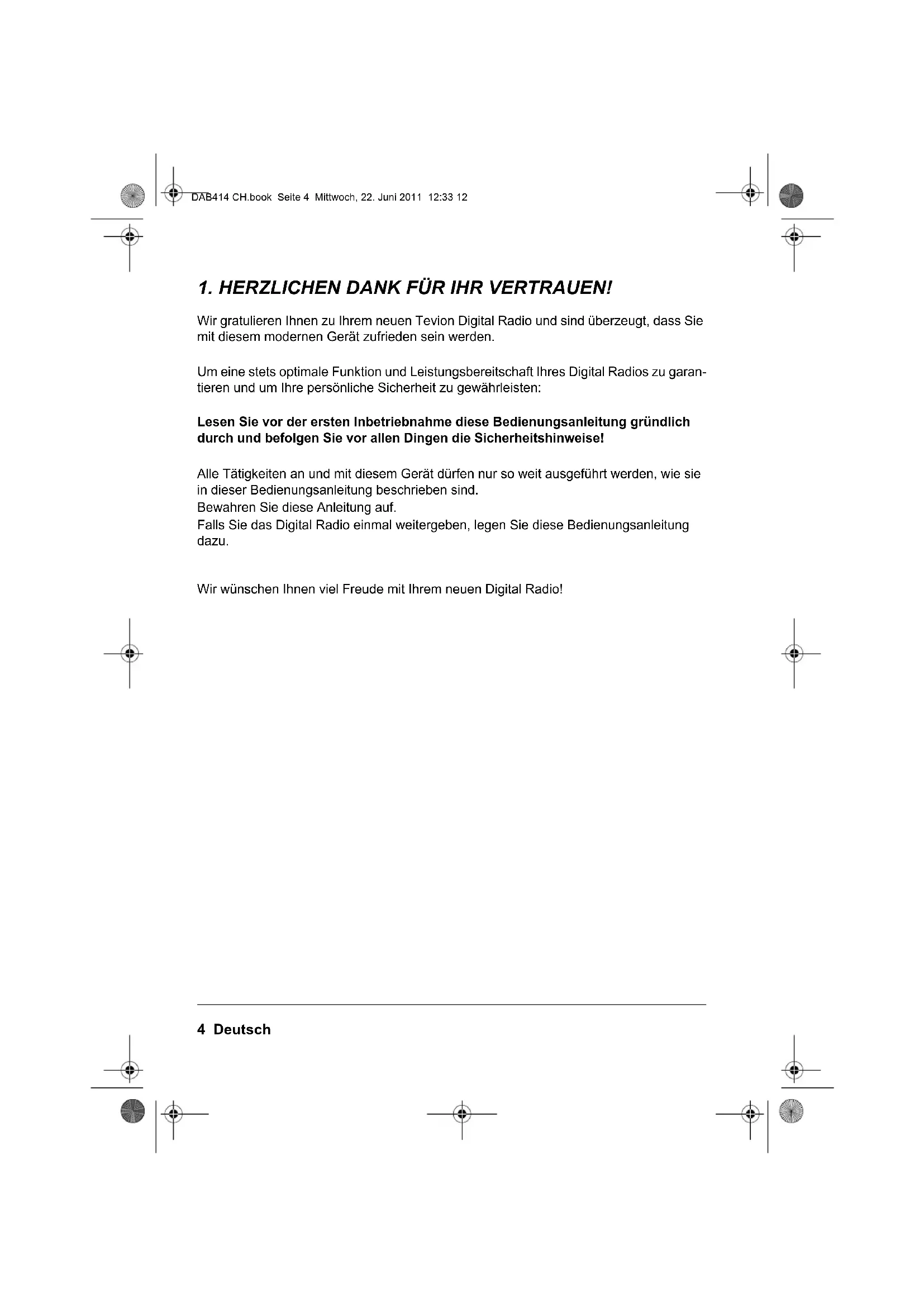

1. HERZLICHEN DANK FÜR IHR VERTRAUEN!

Wir gratulieren Ihnen zu Ihr dem neuen Tevion Digital Radio und sind überzeugt, dass Sie mit diesen modernen Gerät zufrieden sein werden.

Um eine stets optimale Funktion und Leistungsbereitschaft Ihr's Digital Radios zu garantieren und um ihre persönliche Sicherheit zu gewährleisten:

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Alle Tätigkeiten an und mit thisem Gerät dürfen nur soweit ausgeführrt werden, wie sie in dieser Bedienungsanleitung beschrieben sind.

Bewahren Sie diese Anleitung auf.

Falls Sie das Digital Radio einmal weitergeben, legen Sie diese Bedienungsanleitung dazu.

Wir wünschen Ohnen viel Freude mit ihrem neuen Digital Radio!

2. SICHERHEITSHINWEISE

Bestimmungsgemäßer Gebrauch

Das Gerät ist für den Empfang von analogen und digitalen Hörfunksendungen, als Wecker und für die Wiedergabe von Musicdateien von externen Geräten vorgesehen. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet.

Verschluckbare Kleinteile

Bewahren Sie die Batterie und die Fernbedienung außerhalb der Reichweite von Kindern auf - die Batterie konnte verschlükt werden.

Warnhinweise

Falls erforderlich, finden Sie folgende Warnhinweise in dieser Bedienungsanleitung: GEFAHR! Hohes Risiko: Missachtung der Warnung kann Schaden fur Leib und Leben verursachen.

WARNING! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schweere Sachschäden verursachen.

VORSICHT: Geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen.

TIPP: Sachverhalte und Besonderheiten, die im Umgang mit dem Gerät beachtet werden sollenen.

Allgemeine Hinweise

• Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln speilen. Es besteht Erstickungsgefahr.
• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen.

Umgebungsbedingungen

• Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät eine Stunden ausgeschaltet halten.
• Das Gerätarf nicht Tropf- und Spritzwasser ausgesetzt werden. Sonst besteht die Gefahr eines elektrischen Schlages. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie z. B. Vasen auf das Gerät.

• Schwere Gegenstände)dürfen nicht auf das Gerät gestellt werden.

• Schützen Sie das Gerät vor Hitze. Wenn Sie das Gerät in einem Regal aufstellen, halten Sie an allen Seiten einen Abstand von mindestens 10 cm ein.

• Das Gerätarf nicht (z. B. mit Zeitungen, Kissen oder Decken) bedeckt werden.
• Offene Feuerquellen wie z. B. brennende Kerzen dürfen nicht auf oder direkt befinden das Gerät gestellt werden.
• Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt.
• Stellen Sie das Gerät auf eine feste, ebene Oberfläche.
• Verwenden Sie das Gerät nicht im Freien und nicht in der Nähe von Wasserflächen, z. B. Badewannen.
• Möbel sind mit einer Vielzahl von Materialien beschichtet und werden mit entsprechenden Pflegemitteln behandelt. Manche dieser Stoffe konnen Bestandteile enthalten, die die Gummüfe angegeben und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter den Antikel.

Stromversorgung

• wenn eine Störung auftritt,
• wenn Sie das Gerät nicht benutzen,
• wenn Sie das Gerät reinigen wollen und

• bei Gewitter.

• Um das Steckernetzteil aus der Steckdose zuziehen, immer am Stecker, nie am Kabelziehen.

• Das Gerät ist nach dem Ausschalten nicht vom Netz getrennt. Um dies zu tun, ziehen Sie das Steckernetzteil. Öffnen Sie niemals das Gehäuse des Gerätes, es beinhaltet keine zu wartenden Teile! Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag.

Bei Störungen

• Ziehen Siesofar das Steckernetzteil, wenn das Kabel oder das Gerät beschädigt ist.
• Beschädigte Geräte bzw. beschädigte Zubehörerteile)dürfen nicht mehr verwendet werden.
• Stecken Sie keine Gegenstände in das Gerät, es konnten stromführunge Teile berührt werden.
• GEFAH! Sollen Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sondern das Steckernetzteilziehen. Vor einer erneuten Inbetriebnahme das Gerät prufen halten.

6 Deutsch

• Verwenden Sie ausschließlich das mitgelieferte Steckernetzteil zum Betreiben Ihres Gerätes.
• Schlieben Sie das Steckernetzteil nur an eine gut zugängliche 100 - 240 V~50/60 Hz Steckdose an. Die Steckdose muss auch nach dem Anschieben weiterhin gut zugänglich sein.
• Achten Sie beim Aufstellen des Gerätes darauf, dass das Stromkabel oder andere Kabel nicht eingeklemmt oder gequetscht werden. Halten Sie die Kabel von bereits Oberflächen und scharfen Kanten fern.
• Verlegen Sie das Stromkabel so, dass es nicht zur Stolperfalle wird.
  Ziehen Sie das Steckernetzteil aus der Steckdose, ...

• Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse oder dem Steckernetzteil aufweist. Reparaturen am Gerät dürfen ausschließlich vom Service Center vorgenommen werden.

Reinigung und Pflege

• Verwenden Sie keine atzenden oder schueurnden Reinigungsmittel. Diese können die Oberfläche des Gerätes beschädigen.

Kopfhorer

• Das zu laute Hören von Musik über einen Ohr- oder Kopfhörer erzeugt übermäßigen Schalldruck und kann zum Verlust des Hörvermögens führen. Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke über Kopf- und Ohrhörer.

Batterien

• EXPLOSIONSGEFAHR! Beachten Sie beim Einlagen der Batterien die richtige Polari-tät.
• Batterien können beim Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Fernbedienung für Kleinkinder unerreichbar auf. Werde eine Batterie verschlukt, muss sofort arztliche Hilfe in Anspruch genommen werden.
• Entsorgen Sie die alten Batterien vorschrifsmäßig.
• Batterien dürfen nicht geladen oder mit anderen Mitteln reactiviert, nicht auseinan-dergenommen, ins Feuer geworfen oder kurzgeschlossen werden.
• Reinigen Sie Batterie- und Gerätekontakte vor dem Einlagen von Batterien.
• Entfernen Sie die Batterie aus der Fernbedienung, wenn Sie das Gerät längerere Zeit nicht benutzten wollen. Die Batterie konnte auslaufen und die Fernbedienung beschädigen.
• Setzen Sie Batterien keinen extremen Bedingungen aus, legen Sie z. B. die Fernbedienung nicht auf Heizkörpern ab und setzen Sie sie nicht direkter Sonneneinstahrung aus. Es besteht ansonsten erhöhte Auslaufgefahr.
• Wenn Batteriesäure ausgelaufen ist, vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spulen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

3. LIEFERUMFANG

1 Digital Radio
- 1 Steckernetzteil
- 1 Fernbedienung mit Batterie (CR2025)
1 Bedienungsanleitung

4. GERÄTEÜBERSICHT

Gerat vorne

1. Lautsprecher

2. -VOLUME + Lautstärkeändern (drehen)

SELECT Menuwahl bestätig (drücken)

1. MENU/ kurz drucken: Gerät aus Standby einschalten / Menu akti

vieren / Alarm ausschalten

gedrückt halten: Gerat in Standby schalten

1. FUNCTION Wiedergabemodus wahlen: DAB, FM, AUX
2. SCAN nachsten Radiosenderuchen
3. SNOOZE/Dimmer Displayanzeige heller / dunkler oder Display ausschalten;
   bei Alarm: Schlummertaste
4. Infrarotsensor
5. Display

8 Deutsch

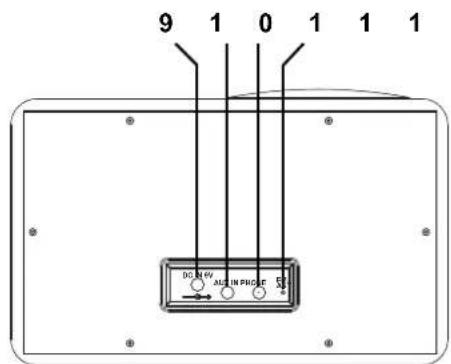

Gerat hinten

1. DC IN9V Buchse für Steckernetzteil
   10.AUX IN Anschluss fur externe Geräte
   11.PHONE Buchse fur Kopfhorer
   12.FM ANT Antennenanschluss

Display

13 14 15 16 17 18

1. Symbol für Alarm 1
2. Symbol für Alarm 2
3. Symbol für

Ausschaltzeit

1. Uhrzeit
2. Sender /

Wiedergabemodus

1. Senderinformationen

Fernbedierung

1. InfrarotSender
2. VOLUME +/- Lautstärkeändern
3. Tastenfeld
4. MENU Menu aktivieren
5. ALARM 1 / ALARM 2 Alarm 1/2 einstellen / aufrufen
6. SNOOZE/Dimmer Displayanzeige heller / dunkler oder Display ausschalten; bei Alarm: Schlummertaste
7. SLEEP Ausschaltzeit festlegen
8. SCAN nachsten Radiosenderuchen
9. im Menu: Einstellung andern;

Radio: Frequenz in 0,05 MHz Schritten einstellen

Uhr: Zeit einstellen

1. SELECT Menüwahl bestätigten
2. INFO wiederholt drücken, um Informationen eines Radiosenders anzuzeigen
3. PRESET kurz drücken: gespeicherte Sender aufrufen gedrückt halten: Sender speichern
4. im Menu: Einstellungändern; Radio: Frequenz in 0,05 MHz Schritten einstellen Uhr: Zeit einstellen
5. FUNCTION Wiedergabemodus wahlen: DAB, FM, AUX
6. MUTE Stummschalttaste
7. in Standby schalten, aus Standby einschalten

10 Deutsch

5. STROMVERSORGUNG

Batterie der Fernbedienung einsetzen oder wechseln

EXPLOSIONSGEFAHR! bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Typ.

1. Ziehen Sie das Batteriefach heraus.
2. Tauschen Sie ggf. die alte Batterie gegen eine neue.

WARNING! Beachen Sie die Polarität.

1. Schieberen Sie das Batteriefach in die Fernbediednung, bis es einrastet.

Netzanschluss

Das Steckernetzteil ist für Wechselstrom 100-240 V ~ 50/60 Hz ausgelegt.

1. Verbinden Sie das Steckernetzteil mit dem Gerät (DC IN 9V).
2. Schlieben Sie das Steckernetzteil nur an eine gut zugängliche 100 - 240V 50 / 60Hz Steckdose an. Die Steckdose muss auch nach dem Anschlieben weiterhin gut zugänglich sein.

Nach dem ersten Einsatz zeigt das Display noch keine Uhrzeit und kein Datum an. Uhrzeit und Datum werden automatisch gestellt, wenn ein DAB-Sender gespeichert wird. Sollten keine DAB-Sender verfügbar sein, stellen Sie die Uhrzeit manuell (siehe "Uhr" auf Seite 20).

Aufstellen des Gerätes

• Entfermen Sie alle Verpackungsteile vollständig.
• Entfermen Sie vor der Benutzung die Schutzfolie von dem Display.
• Stellen Sie das Gerät auf eine stabile, ebene Oberfläche.
• Setzen Sie das Gerät keiner extremen Hitze oder Feuchtigkeit aus. Achten Sie auf eine ausreichende Belüfung des Gerätes von allen Seiten.
• Rollen Sie die Wurfantenne ab und richten sie aus.

6. EXTERNE GERÄTE ANSCHLIEßen

Über die Buchse AUX IN konnen Sie z. B. einen MP3-Player (Kopfhörerausgang) oder einen CD-Player (Audio Out) anschließen.

WARNING! Schalten Sie alle Geräte aus, bevor Sie sie miteinander verbinden, und beachten Sie die Anleitungen der Geräte, die Sie anschließen möchten. Für den Anschluss externer Geräte bestehtigen Sie ein Audiokabel (nicht im Lieferumfang enthalten). Das Kabel muss an einem Ende einen 3,5 mm Ø Klinkenstecker für die Buchse AUX IN haben. Welcher Stecker sich am anderen Ende befinden muss, hängt vom Audio-Ausgang des externen Gerätes ab.

1. Verbinden Sie mit einem Audiokabel den Audio-Ausgang des externen Gerätes, z.B. eines MP3-Players, mit der Buchse AUX IN.
2. Drücken Sie die Taste auf der Fernbedienung oder MENU am Gerät, um das Digital Radio einschalten.
3. Für die Wiedergabe drucken Sie die Taste FUNCTION so oft, bis Auxiliary Input im Display angezeigt wird.
4. Starten Sie dann die Wiedergabe am angeschlossenen Gerät. Die Steuerung der Wiedergabe erfolgt über das externe Gerät, die Lautstärke kann auch am Digital Radio eingestellt werden.
5. Schalten Sie beiden Geräte aus, bevor Sie die Verbindung wieder trennen.

Kopfhorer anschlieben

WARNING! Das zu laute Horen von Musik über einen Ohr- oder Kopfhörer erzeutigt übermaßigen Schalldruck und kann zum Verlust des Hörvermögens führen. Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Horen mit hoher Lautstärke über Kopf- und Ohrhörer.

1. Stellen Sie mit VOLUME - die niedrigste Lautstärke ein.
2. Stecken Sie den Klinkenstecker des Ohrhörs in die Ohrhörerbuchse PHONES am Gerät. Die Laufsprecher sind nun stummgeschaltet, der Ton wird über den Kopfhörer wiedergegeben.
3. Stellen Sie die gewünschte Lautstärke ein.

7. BEDIENUNG

7.1 GRUNDBEDIENUNG

Die Grundfunktionen können Sie auch mit den Tasten am Gerät ausführten. In der Anleitung wird in der Regel die Bedienung mit der Fernbedienung beschrieben.

Geräeinschalten

• Mit der Fernbedienung: Drücken Sie die Taste . Das Gerät startet mit den zuletzt gewählten Einstellungen (Betriebsart, Sender und Lautstärke).
• Am Gerät: Drücken Sie die Taste MENU/Ø. Das Gerät startet mit den zuletzt gewährten Einstellungen (Betriebsart, Sender und Lautstärke).

Gerat ausschalten

Mit der Fernbedienung: Drucken Sie die Taste, um das Gerat auszuschalten.
- Am Gerät: Drücken Sie für ca. 2 Sekunden die Taste MENU/ö, um das Gerät auszuschalten.

Empfehlung: Das Gerät bleibt nach dem Ausschalten in Bereitschaft (Standby). Da das Gerät in thisem Modus noch etwas Strom verbraucht, ziehen Sie das Steckernetzteil, wenn Sie das Gerät langere Zeit nicht benutzen (Uhrzeit und Alarmdaten werden nicht gespeichert).

Betriebsart wahlen

Drücken Sie bei eingeschalteten Gerät kurz die Taste FUNCTION, (mehrlich drücken, bis die gewünschte Betriebsart angezeigt wird).

In der Anzeige erscheint:

• analoges Radio: die Frenzanzeige / der Sendername und die Uhrzeit erschieden
• Auxiliary Input: über AUX IN angeschlossene Geräte
• digitales Radio: der Sendername und Informationen zur Sendung erscheinen

TIPP: FM oder DAB können auch über das Haupmenu (Main Menu) gewählt werden.

7.2 ERSTES EINSCHALTEN

Sobald die Stromversorgung hergestellt wurde befindet sich das Gerät im Standby-Modus und im Display blinkt die Anzeige der Uhrzeit mit 00:00.

• Drücken Sie die Taste, das Gerät einzuschalten.

• Beim ersten Einschalten wird ein automatischer Suchlauf gestartet. Diese kann eine Minute dauern und ist je nach Region unterschiedlich lang.

• Alle verfügbar DAB-Sender werden in alphabetischer Reihenfolge gespeichert.
  -Uhrzeit und Datum werden automatisch gestellt.

7.3 MENUS AUFRUFEN UND BEDIENEN

An der Fernbedienung:

• Drucken der Taste MENU.
• Mit den Tasten im Menu blättern.
  Die Auswahl bestätigen Sie mit der Taste SELECT.
• Einen Schritt zurück oder Menu schlieben; mit der Taste MENU.

Am der Gerat:

• Drucken Sie kurz die Taste MENU/.
• Drehen Sie VOLUME/SELECT, um im Menu zu blättern.
  Die Auswahl bestätigten Sie durch Drucken von VOLUME/SELECT.
• Einen Schritt zurück oder Menü schließen; kurz die Taste MENU/ drücken.

7.4 LAUTSTARKE

Lautstärke

• Stellen Sie die gewünschte Lautstärke mit den Tasten oder dem Drehregler VOLUME +/ - ein.

Die Einstellung wird angezeigt und beim Ausschalten gespeichert.

Stummschalten

• Drücken Sie MUTE auf der Fernbedienung, um den Ton aus- und einzuschalten. In der Anzeige blinkt Muted, wenn der Ton abgeschaltet ist.
• Sie können den Ton auch durch Drücken der Taste VOLUME +/ - oder durch Drehen des VOLUME/SELECT Rades einschalten.

14 Deutsch

7.5 DISPLAYBELEUCHTUNG

Wahlen Sie zwischen drei Helligeitsstufen oder schalten Sie das Display aus. Drucken Sie die Taste SNOOZE/DimMER, um die Displaybeleuchtung zu ändern.

7.6 AUSSCHALTEN MIT SLEEP

Mit der Sleepfunktion konnen Sie eine Zeit festlegen, nach der sich das Gerät ausschalten.

1. Drücken Sie die Taste SLEEP für 2 Sekunden. In der Anzeige erscheint Sleep off. Falls Sleep schon aktiviert war, erscheintstatt Sleep off das Symbol und die Restlaufzeit bis zum Ausschalten.
2. Wahlen Sie mit der Taste SLEEP zwischen 15, 30, 45, 60 oder 90 Minuten. oder Sleep off (Aus).
3. Bestätigen Sie die Auswahl durch Drücken der Taste SELECT. Wenn Sleep aktiviert ist, entscheid in der Anzeige das Symbol

Zum Ausschalten der Funktion drücken Sie SLEEP so oft, bis Sleep off erscheidt und bestätigen die Auswahr durch Drücken von SELECT.

TIPP: Die Funktion kann auch über das Menu (Main Menu) aufgerufen werden.

8. DIGITALES RADIO

8.1 DAB-SENDER SUCHEN UND SPEICHERN

Automatische Sendersuche

Die DAB-Sender werden nach dem ersten Einschalten automatisch gesucht. Bei Änderungen der Frequenzbelegung oder wenn das Digital Radio an einen anderen Ort gebracht wird, sollen den Suchlauf erneut starten.

1. Wahlen Sie den DAB-Modus mit FUNCTION.
2. Drücken Sie kurz SCAN. Scanning erscheint im Display. Am Ende des Suchlaufs wird die Anzahl der gefundenen DAB-Sender kurz angezeigt. Der vor dem Suchlauf gespielte Sender wird wieder gespielt.

Manuelle Sendersuche

In der Regel mussen die Sender nicht manuell gesucht werden, da alle verwendbaren Sender schon bei der automatischen Suche gefunden werden.

1. Drucken Sie MENU. DAB Station list erscheint im Display.
2. Blättern Sie mit im Menu, bis Manual tune erscheint.
3. Drucken Sie SELECT.
4. Blättern Sie mit ▲▼ bis der gewünschte Multiplex Block erscheint.
5. Drücken Sie SELECT. Die Signalärke wird angezeigt.
6. Drücken Sie zum Speichern SELECT. Wenn die Signalstarke nicht ausreicht, wird sichs gespeichert, und der zuletzt gehorte Sonder wird wieder gespielt.

8.2 DAB-SENDER AUFRUFEN

Sender am Gerat aufrufen

1. Drucken Sie MENU/DAB Station list erscheint im Display.
2. Drucken Sie VOLUME/SELECT. Station list und der aktuelle Sender erschinen im Display.
3. Drehen Sie VOLUME/SELECT, um die gespeicherten Sender nacheinander anzu-zeigen.
4. Drücken Sie VOLUME/SELECT, wenn der gewünschte Sender angezeigt wird. Der sender wird gespielt.

Sender mit der Fernbedienung aufrufen

1. Blattern Sie mit durch die Senderliste.
2. Drücken Sie SELECT, wenn der gewünschte Sender angezeigt wird. Der Sender wird gespielt.

16 Deutsch

8.3 SENDERINFORMATIONEN WECHSELN

In der untersten Zeile des Displays werden Zusammeninformationen eingeblendet. Diese Informationen werden von den Radiosenden übertragen. Es ist möglich, dass die Anzahl der Informationen von Sender zu Sender unterschied ist.

• Drücken Sie INFO, um die Informationen in der untersten Zeile zu wechseln. Nacheinander werden folgende Informationen eingeblendet:

DLS (Dynamic Label Segment)	als Lauftext werden eingeblendet: z. B. Name der Sendung, Titel, Interpret, Programmhinweise
Programmtyp / PTY	Zeigt ggf. zu welchem Programmtyp der Sender gehört z. B. Sport, News usw.
	Signalstärke: Je mehr Kästen ausgefüllt sind,esto stärker ist das Signal. Gutes Hilfsmittel beim Ausrichten der Antenne oder beim Platzieren des Gerätes.
Multiplex Name	Im digitalen Radio werden Sender zu Einheiten gebündelt. Diese Einheiten heißen Multiplex (z. B. DRN Hamburg)
Multiplex Block und Frequenz	Die für DAB verwendeten Frequenzenbereiche sind in Blocke unterteilt (z.B.12C). Hinter dem Block wird die Frequenz in Megahertz angezeigt.
Signal error:	Es wird die Fehlerrate angezeigt. Je niedriger die Ziffer,esto better der Empfang.
xxkbps	Anzeige der Bitrate. Nachrichten und Sprachsendungen haben in der Regel eine niedrigere Bitrate als Musiksendun-gen.
15:36:12 Uhrzeit
17/1/2011 Datum

Weitere DAB-Funktionen

Die Funktion Prune löscht Sender aus der Senderliste, die nicht mehr empfangen werden konnen. Das kann der Fall sein, wenn Sie umziehen oder der Sender abgeschaltet wurde.
Die Funktion DRC sorgt damit, dass leise Passagen etwas lauter wiedergegeben werden.
1. Drucken Sie MENU. DAB Station list erscheint im Display.
2. Blättern Sie mit im Menu, bis Prune oder DRC erscheidt.
3. Drucken Sie SELECT.
4. Bei

Prune wechseln Sie mit zwischen No und Yes (Nein oder JA). Bei

• DRC wechseln Sie mit zwischen low, high und off (niedrig, hoch oder aus)

• Drücken Sie SELECT, um die Einstellung zu speichern.

• Drucken Sie kurz MENU/,dn das Menu zu schlieben

9. ANALOGES RADIO (UKW)

TIPP: Wenn von den Radiosendern ausgestrahlt, werden auch im FM-Modus RDS-Daten wie z. B. Sendername, Titel und Interpret angezeigt.

9.1 FM-SENDER SUCHEN UND SPEICHERN

Automatischsuchen

1. Wahlen Sie den FM-Modus mit FUNCTION.
2. Drucken Sie die Tasten , um die Richtung des Suchlaufs zu bestimmen.
3. Drücken Sie kurz SCAN. Scanning erscheint im Display. Der Suchlauf wird gestoppt, sobald der nachste verfügbare Sender gefunden wird. Der Sender wird gespielt. Falls keine RDS-Daten zur Verfügung stehen wird die Fre-quenz angezeigt.

Sender manuell suchen

• Drücken Sie die Tasten , um die Frequenz in Schritten von 0,05 MHz zuändern. Sie können die Tasten auch gedrückten halten.

9.2 SENDERINFORMATIONEN WECHSELN

In der untersten Zeile des Displays werden Zusammeninformationen eingeblendet. Diese Informationen werden von den Radiosendern übertragen. Es ist möglich, dass die Anzahl der Informationen von Sender zu Sender unterschiedlich ist.

• Drücken Sie INFO, um die Informationen in der untersten Zeile zu wechseln. Nacheinander werden folgende Informationen eingeblendet:

Name / Freqenz Es wird der Name oder die Freqenz eingebrendet.
Programmtyp / PTY	Zeigt ggf. zu welchem Programmtyp der Sender gehört z. B. Sport, News usw.
15:36:12 Uhrzeit
17/1/2011 Datum

9.3 EMPFINDLICHKEIT DER SENDERSUCHE

Sie konnen wahlen, ob das Gerät alle Sender oder nur die starken Sender finden soll. Wenn alle Sender gefunden werden sollen, stoppt der Suchlauf auch bei sehr schwachen, eventuell verrauschten Sendern.

1. Wahlen Sie den FM-Modus mit FUNCTION.
2. Drucken Sie kurz MENU/.
3. Scan setting erscheint im Display. Falls das nicht der Fall ist, drücken Sie so oft bis Scan setting erscheint.
4. Drucken Sie SELECT.
5. Mit den Tasten wechseln Sie zwischen:
6. Strong stations only: nur starke Sender werden gefunden.
7. All stations: alle Sender werden gefunden.
8. Drucken Sie SELECT, um die Auswahl zu speichern.

10. SENDER AUF PROGRAMMPLÄTZEN SPEICHERN

Sie können bis zu 10 DAB-Sender und 10 FM-Sender speichern. Die Sender auf den Speicherplatzen 1 - 6 können direkt über die Zifferntasten aufgerufen werden. Die Programmierung ist für beiden Bänder (DAB und FM) möglich.

Speicherplatz 1-6

1. Wahlen Sie den gewünschen Sender.
2. Drucken und halten Sie eine der Tasten 1 - 6, Preset x saved erscheint.

Um gespeicherte Sender aufzurufen, drücken Sie kurz die gewünschte Taste (1 - 6).

Speicherplatz 1-10

Speichern

1. Wahlen Sie den gewünschen Sender.
2. Drücken und halten Sie die Taste PRESET. Preset Store erscheint.
3. Mit den Tasten rufen Sie den Programmplatz (1-10) auf.
4. Drucken Sie SELECT, um den Sender zu speichern.

Aufrufen

1. Drücken Sie kurz die Taste PRESET. Preset Recall erscheint.
2. Mit den Tasten rufen Sie den Programmplatz (1-10) auf.
3. Drücken Sie SELECT, um den Sender aufzurufen. Wenn kein Sender auf einem Speicherplatz liegt, wird nicht auf diesen Platz umgeschalte.

11.UHR

Uhrzeit und Datum werden in der Regel von den Radiosendern übernommen und müssen nicht manuell eingestellt werden.

11.1 UHRZEIT, DATUMFORMAT UND ZEITANZEIGE

Uhrzeit

1. Drucken Sie kurz MENU/.

2. Drucken Sie so oft bis Main Menu angezeigt wird.

3. Drucken Sie SELECT.

4. Drucken Sie so oft bis System setup angezeigt wird.

5. Drucken Sie SELECT.

6. Drucken Sie so oft bis Time Setup angezeigt wird.

7. Drucken Sie SELECT.

8. Drucken Sie so oft bis Set Time/Date angezeigt wird.

9. Drucken Sie SELECT. Die Stundenanzeige blinkt.

10. Stellen Sie die Stunden mit und drucken SELECT. So stellen Sie nacheinander Minuten / Tag/ Monat / Jahr. Am Ende erscheint die Meldung Time saved.

11. Drücken Sie kurz MENU/ dum das Menu zu verlassen.

12/24 Stundenanzeige

Die Uhrzeit kann im 24 oder 12 (AM/PM) Stundenformat angezeigt werden.

1. Drucken Sie kurz MENU/.
2. Drücken Sie so oft bis Main Menu angezeigt wird.
3. Drucken Sie SELECT.
4. Drucken Sie so oft bis System setup angezeigt wird.
5. Drucken Sie SELECT.
6. Drücken Sie so oft bis Time Setup angezeigt wird.
7. Drucken Sie SELECT.
8. Drucken Sie so oft bis Set 12/24 hour angezeigt wird.
9. Drucken Sie SELECT.
10. Wechseln Sie mit zwischen
11. Set 12 hour: Zeitanzeige AM/PM
12. Set 24 hour: 24 Stundenanzeige
13. Drucken Sie SELECT, um die Einstellung zu speichern.
14. Drücken Sie kurz MENU/ zum das Menu zu verlassen.

20 Deutsch

Datumsformat

1. Drucken Sie kurz MENU/.
2. Drücken Sie so oft bis Main Menu angezeigt wird.
3. Drucken Sie SELECT.
4. Drücken Sie so oft bis System setup angezeigt wird.
5. Drucken Sie SELECT.
6. Drücken Sie so oft bis Time Setup angezeigt wird.
7. Drucken Sie SELECT.
8. Drücken Sie so oft bis Set date format angezeigt wird.
9. Drucken Sie SELECT.

10. Wechseln Sie mit zwischen

11. DD-MM-YYYY: Anzeige Tag-Monat-Jahr

12. MM-DD-YYYY: Anzeige Monat-Tag-Jahr

13. Drücken Sie SELECT, um die Einstellung zu speichern.

14. Drucken Sie kurz MENU/ zum das Menu zu verlassen.

11.2 ALARMFUNKTION (WECKER)

TIPP: Vor dem Stellen des Alarms muss die Uhrzeit richtig eingestellt sein.
- Wenn Sie ca. 5 Sekunden keine Taste drucken, wird die Funktion abgebrochen.
- Alle Einstellungen werden nur gespeichert, wenn Sie am Ende des Menü's geschichert werden.
- Wenn Snooze aktiviert ist, kann kein Alarm gestellt werden.
- Alle Angaben zu Alarm 1 gelten auch für Alarm 2. Drücken Sie dann ALARM2.
Die Alarme können auch über das Haupmenü (Main Menu -> Alarms -> Alarm Setup) direkt am Gerät eingestellt werden.

Wecker einstellen

Drücken Sie:	Sie sehen:	Mit den Tasten ▲▼ wechseln Sie zwischen:
ALARM1 Alarm	setup 1
SELECT	Alarm setup 1 ON	(Alarm eingeschaltet) OFF (Alarm1 ausgeschaltet)
SELECT	On time 00:00	Stunden einstellen
SELECT	On time 00:00	Minuten einstellen
SELECT	Duration 15	Alarmdauer: 15, 30, 45, 60, 90 Minuten
SELECT	Source	Wecken mit: FM, DAB, Buzzer (Piepton)
SELECT Last listened		nur bei FM und DAB (bestätigen, dass mit dem zuletzt gehörten Sender geweckt wird.)
SELECT z.B. Daily		An welchen Tagen soll geweckt werden? Daily: tätiglich // Weekdays: Werktags // Weekends: Wochenende Once: einmalig (Wird Once gewählt und bestätigt, geben Sie anschließlich das Datum ein, an dem geweckt werden soll.)
SELECT	Saved	Wecklautstärke wahren
SELECT Alarm

Wecker ein- und ausschalten

Gestellte Wecker (ALARM1 und ALARM2) werden im Display angezeigt mit:

• Alarm 1 ist aktiviert
  Alarm 2 ist aktiviert

• Drucken Sie ALARM1 oder ALARM2 und dann SELECT.

• Schalten Sie mit den Tasten zwischen On/Off um.

• Drücken Sie SELECT, bis kurz Alarm saved entscheid. Die Anzeige bzw. entscheid oder erlischt.

Alarm ausschalten

Wenn der Alarm zur eingestellten Zeit ertont, haben Sie verschiedene Möglichkeiten:

• Drücken Sie oder MENU/。 Der Alarm verstummt und bleibt für den nachsten Tag aktiviert.
• Drücken Sie SNOOZE/DIMMER: Der Alarm verstummt für 9 Minuten und ertört dann erneut. Die Restzeit bis zum nachsten Wecken wird im Display angezeigt.
• Wenn Sie keine Taste drücken, verstummt der Alarm nach der voreingestellt Zeit (15, 30, 45, 60 oder 90 Minuten).

22 Deutsch

12. SONDERFUNKTIONEN

Werkseinstellung wiederherstellen

1. Drucken Sie kurz MENU/.
2. Drücken Sie so oft bis Main Menu angezeigt wird.
3. Drucken Sie SELECT.
4. Drücken Sie so oft bis System setup angezeigt wird.
5. Drucken Sie SELECT.
6. Drücken Sie so oft bis Factory Reset angezeigt wird.
7. Drucken Sie SELECT.
8. Mit (\triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle
9. Das Gerät befindet sich im Standby-Modus. Drücken Sie einmal die Taste Ⓞ, um es einzuschalten. Nach dem Einsatz wird automatisch ein Suchlauf durchgeführt.

Softwareversion aufrufen

1. Drucken Sie kurz MENU/.
2. Drücken Sie so oft ▲▼ bis Main Menu angezeigt wird.
3. Drucken Sie SELECT.
4. Drucken Sie so oft bis SW version angezeigt wird.
5. Drucken Sie SELECT und die aktuelle Softwareversion wird angezeigt.
6. Drücken Sie kurz MENU, das Menu zu verlassen.

13. REINIGUNG

GEFAHR! Trennen Sie das Gerät vor dem Reinigen vom Netz. Achten Sie daraufuf, dass keine Flüssigkeit in das Gerät eindringt.

• Alle Komponenten mit einem leicht feuchten Tuch reinigen. Lösungsmittel, Spiritus, Verdunnungen usw. dürfen nicht verwendet werden, sie können die Oberfläche des Gerätes beschädigten.

14. ENTSORGEN

Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sieitte umweltgerecht.

Das Gerät muss - gemäß Entsorgungsrichtline 2002/96/EG - einer geordneten Entsorgung zugeführrt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführrt werden.

Erkundigen Sie sich bei ihrer zuständigen Entsorgungsstelle.

Verbrauchte Batterien müssen sachgerecht entsorgt werden. Zu dieserm Zweck stehen im batterievertreibenden Handel sowie bei den communalen Sammelstellen entsprechende Behälter zur Batterie-Entsorgung bereit.

Sie als Verbraucher sind gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle ihrer Gemeinde, Ihres Stadtteils oder im Handel abzugeben.

Nur so konnen Batterien und Akkus einer umweltschonenden Entsorgung zugeführrt werden.

Batterien und Akkus, die mit den aufgeführten Buchstaben versehen sind, beinhalten u. a. folgende Schadstoffe: Cd (Cadmium), Hg (Quecksilber), Pb (Blei).

15. HINWEISE ZUR KONFORMITÄTSERKLÄRUNG

Wir erklaren, dass sich these Produkt in Übereinstimmung mit den grundlegenden Anforderungen und geltenden Vorschriften der EMV-Richtlinie 2004/108/EG, der ErP Richtlinie 2009/125/EG sowie der Niederspannungs-Richtlinie 2006/95/EG befindet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

24 Deutsch

16. PROBLEMLOSUNGEN

Sollte Ihr Gerät einmal nicht wie gewünscht Funktionieren, gehen Sieitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben konnen.

GEFAHR! Versuchen Sie auf keinen Fall, das Gerät selbstständig zu reparieren. Wenn Sie den Fehler nicht beheben konnen, wenden Sie sich an unser Service Center.

Fehler Mögliche
Kein Ton	Ist die Stromversorgung sichergestellt? Überprüfen Sie den Anschluss.
	Stummschalttaste gedrückt oder Lautstärke heruntergeregt?
	Sind angeschlossene Geräte eingeschaltet bzw. ist der Ton ein-geschaltet (z. B. MP3- Player)?
	Ist die richtige Betriebsart gewählt?
Das Gerät reagiert nicht auf die Fernbe-dienung.	Ist die Batterie in der Fernbedienung zu schwach?
	Ist die Fernbedienung zuweit weg? Gehen Sie;naher heran und richten Sie die Fernbedienung-genau auf den Sensor unter dem Display.
Das Gerät{lösst sich nicht einschalten.	Ist das Steckernetzteil angeschlossen?
	Ist Strom auf der Steckdose?
	Ist die Batterie in der Fernbedienung eingelegt?
Kein Ton vom exter-nen Gerät.	Ist das Gerät richtig angeschlossen?
Lautstärkeregelung nicht möglich	Prüfen Sie,ob das Gerät über den Wecker eingeschaltet wurde. solange die Alarmfunktion aktiviert ist (bis zur gewählten Abschlzeit) kann die Lautstärke nicht verändert werden.
Schlechter Radioemp-fang.	Ist die Antenne ganz ausgerollt und richtig ausgerichtet?
Der Alarm weckt nicht jeder Tag.	Prüfen Sie,ob die Einstellung Daily (tätiglich) im Alarmmenü gewählt wurde und stellen Sie den Alarm ggf. auf Daily um.

17. TECHNISCHE DATEN

Elektrische Daten
Netzadapter: Eingangsspannung: 100-240 V ~ 50/60 HzAusgangsspannung: 9 V -2000 mA
Schutzklasse: II
Leistungsaufnahme maximal:	6 W
Standby: ca. 0,85 W
Ton
Audioausgangsleistung 2 W
System
DAB: 174,928 -239,200 MHz
UKW (FM): 87,5 - 108 MHz
Display: LCD
Anschlüsse
Externe Geräte: 3,5 mm	Ø Klinkenstecker
Fernbedienung
Batterie: Lithium CR2025 3 V
Fernbedienung LED: Klasse I
Allgemeines
Abmessungen(B x T x H): ca. 215 x 145 x 136 mm
Gewicht:	ca. 1,1 kg
Umgebungstemperatur:	Betrieb: 5 - 35 °C
Manual ID:	E44205 / PE / 2011

Technische Änderungen vorbehalten.

DAB414 CH.book Seite 27 Mittwoch, 22. Juni 2011 12:33 12

Deutsch 27

Indices

8.2 APPELER DES ÉMETTEURS DAB
