BEDIENUNGSANLEITUNG Secomat 150 Krüger

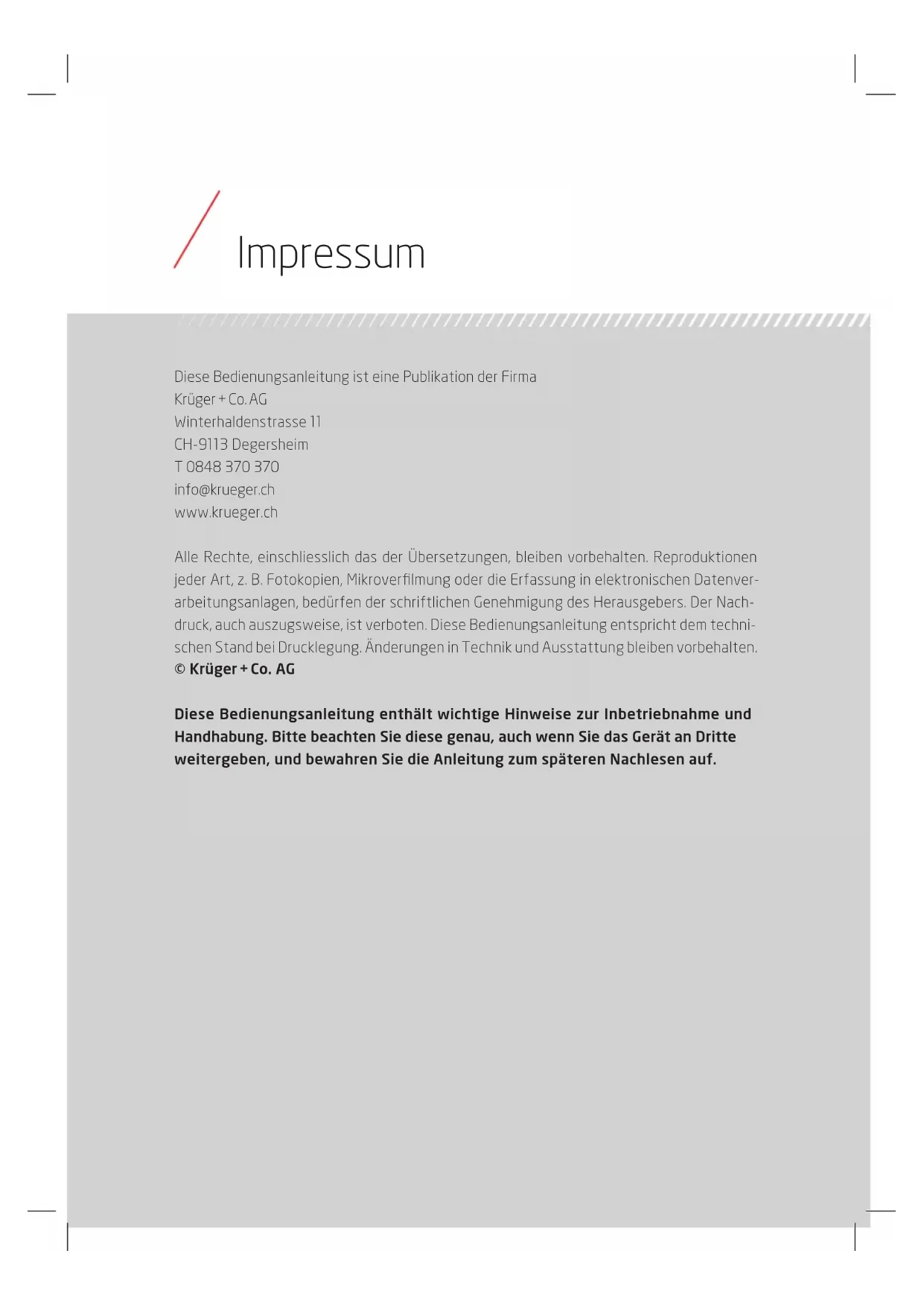

Deutsch Seite 2 Français Page 19 Italiano Pagina 37 English Page 55 entfeuchten heizen kühlen sanieren SECOMAT Wäschetrockner Bedienungsanleitung V.2016.003 Impressum Diese Bedienungsanleitung ist eine Publikation der Firma Krüger + Co. AG Winterhaldenstrasse 11 CH-9113 Degersheim T 0848 370 370 info@krueger.ch www.krueger.ch Alle Rechte, einschliesslich das der Übersetzungen, bleiben vorbehalten. Reproduktionen jeder Art, z. B. Fotokopien, Mikroverfilmung oder die Erfassung in elektronischen Datenver- arbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Der Nach- druck, auch auszugsweise, ist verboten. Diese Bedienungsanleitung entspricht dem techni- schen Stand bei Drucklegung. Änderungen in Technik und Ausstattung bleiben vorbehalten. © Krüger + Co. AG Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Bitte beachten Sie diese genau, auch wenn Sie das Gerät an Dritte weitergeben, und bewahren Sie die Anleitung zum späteren Nachlesen auf.3 Impressum 5 Legende 6 Einführung 7 Sicherheitshinweise 8 Anwendungshinweise Verwendungszweck Systembeschreibung Transport Lagerung Aufstellung 9 Montage der Wäscheleine 10 Bedienung Funktionstasten Inbetriebnahme Wahl des geeigneten Trocknungsprogramms 11 Raumtrockenhaltung Handbetrieb Optionale Zusatzheizung 12 Reinigung Entsorgung 13 Störungen 14 Technische Daten 15 Montage SECOMAT 75 17 Montage SECOMAT 100 / 150 / 200 Inhalt5

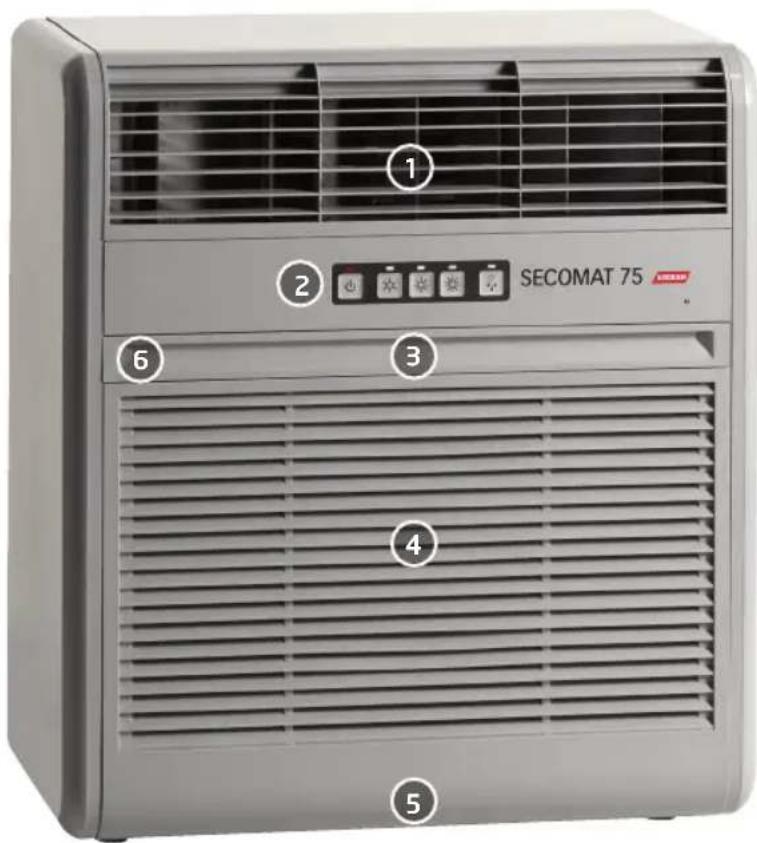

Ausblasönung mit Lamellen

Wasserablauf mit ¾”-Gewinde

Herzlichen Glückwunsch zum Kauf unseres Produkts. Lesen Sie bitte vor der Inbetriebnahme die komplette Bedienungsanleitung durch. Beachten Sie dabei insbesondere alle Sicherheitshinweise. Unser Gerät ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen, und die entsprechenden Erklärungen sind beim Hersteller hinterlegt. Bei Fragen wenden Sie sich bitte an unsere technische Beratung: Telefon 0848 370 370 oder +41 71 372 82 82 Fax +41 71 372 82 52 info@krueger.ch www.krueger.ch Sehr geehrte Kundin, sehr geehrter Kunde7

1. Dieses Gerät ist kein Kinderspielzeug. Es muss deshalb immer ausser Reichweite von

Kindern benutzt und auewahrt werden.

2. Das Gerät darf nur entsprechend den nationalen Anschlussbedingungen installiert werden.

3. Halten Sie niemals Ihre Finger oder Gegenstände in die Gerätönungen. Es besteht Ver-

4. Schalten Sie das Gerät immer aus, wenn Sie es nicht benutzen. Verhindern Sie den Kontakt

des Elektrokabels mit einer heissen Oberfläche.

5. Ziehen Sie den Netzstecker

bei Störungen vor jeder Reinigung und Pflege

6. Ziehen Sie den Stecker nie am Netzkabel oder mit nassen Händen aus der Steckdose.

7. Ziehen Sie das Gerät nie am Netzkabel.

8. Ziehen Sie das Netzkabel nicht über scharfe Kanten und achten Sie darauf, dass Sie es

9. Nehmen Sie das Gerät nicht in Betrieb (Netzstecker sofort ziehen), wenn

es beschädigt ist. der Verdacht auf einen Defekt nach einem Sturz oder Ähnlichem besteht. Lassen Sie das Gerät in diesem Fall durch einen Fachmann (Kältespezialisten) kontrollieren und wenn nötig reparieren. das Netzkabel beschädigt ist. In diesem Fall muss der Hersteller, sein Kundendienst oder eine andere qualifizierte Fachperson dieses ersetzen.

10. Benutzen Sie das Gerät nie in stehendem Wasser! Bevor Sie eine Wasserlache betreten,

müssen Sie das Gerät zuerst ausstecken oder die Sicherung herausschrauben.

11. Stellen Sie keine schweren Gegenstände auf das Gerät und setzen Sie sich nicht darauf.

12. Bei Zweckentfremdung des Geräts, falscher Bedienung oder nicht fachgerechter Repa-

ratur übernehmen wir keine Haftung für eventuelle Schäden. In solchen Fällen entfällt Ihr Garantieanspruch. Sicherheitshinweise8 Anwendungshinweise Verwendungszweck Dieses Gerät ist speziell für die Wäschetrocknung konzipiert. Mit der Raumtrockenhaltungs- funktion können Sie zusätzlich den Raum trocken halten. Systembeschreibung Der SECOMAT bläst die produzierte Trockenluft über einen Ventilator in die Wäsche. Die Wäschestücke geben die Feuchtigkeit an die Raumluft ab. Die feuchte Luft wird am Gerät angesaugt und über die gekühlte Oberfläche des Kälteaggregates geführt. Dort kondensiert der Wasserdampf und das Kondensat wird über die Auangwanne in einen Behälter oder einen siphonierten Ablauf abgeführt. Die trockene Luft wird im warmen Teil des Kälteag- gregates wieder auf die ursprüngliche Raumtemperatur erwärmt und über den Ventilator ausgeblasen. Transport Transportieren Sie das Gerät immer aufrecht. Damit vermeiden Sie Kompressor- und Trans- portschäden. Lagerung Wenn Sie das Gerät längere Zeit nicht verwenden, müssen Sie vor der Einlagerung den Wasser- eimer und das Gehäuse reinigen. Verpacken Sie das Gerät dann am besten im Originalkarton. Aufstellung

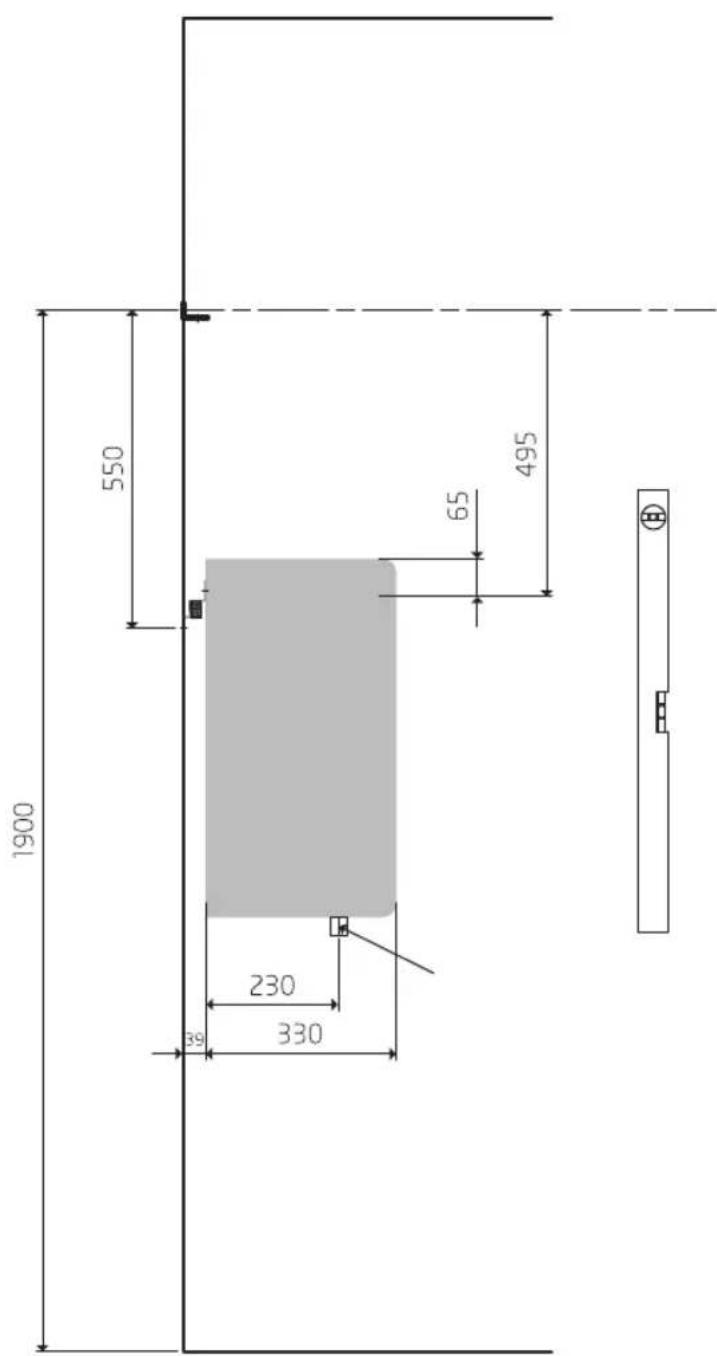

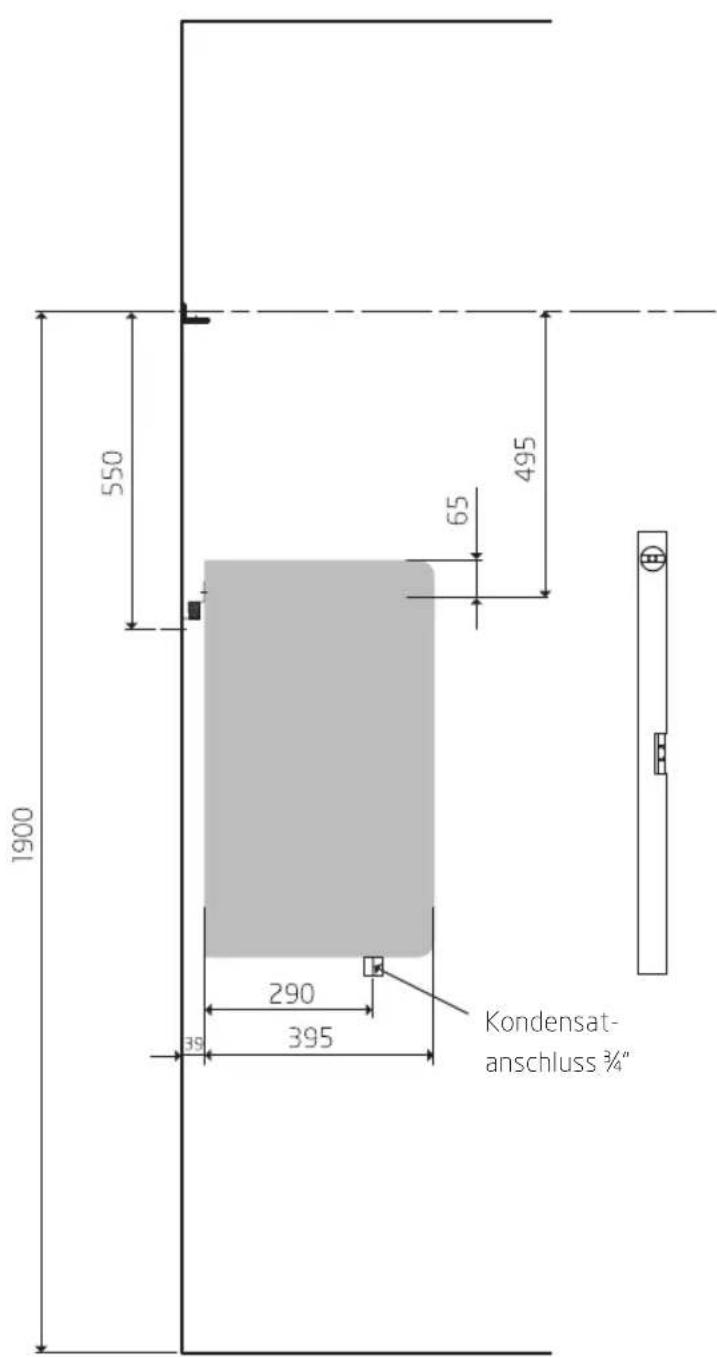

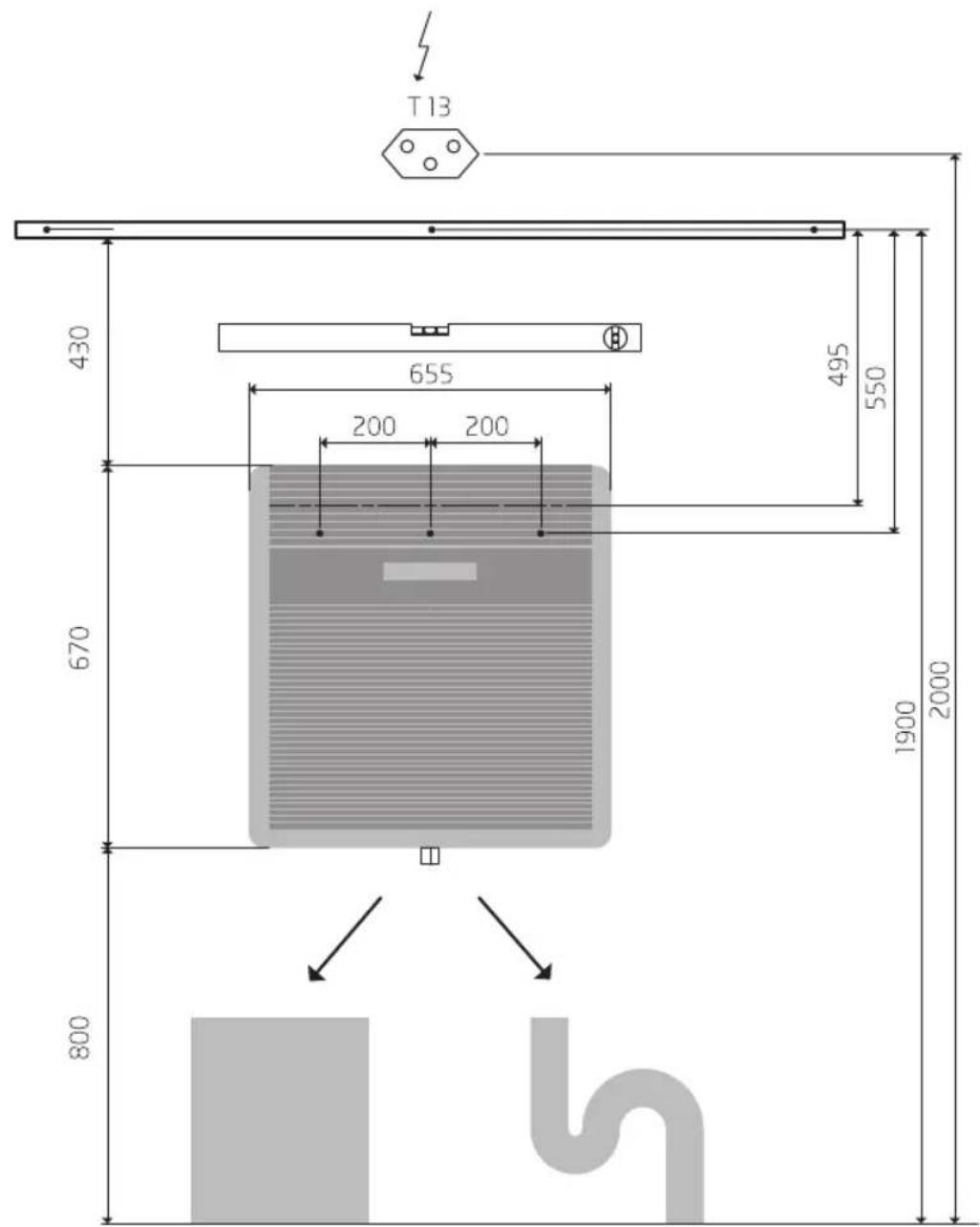

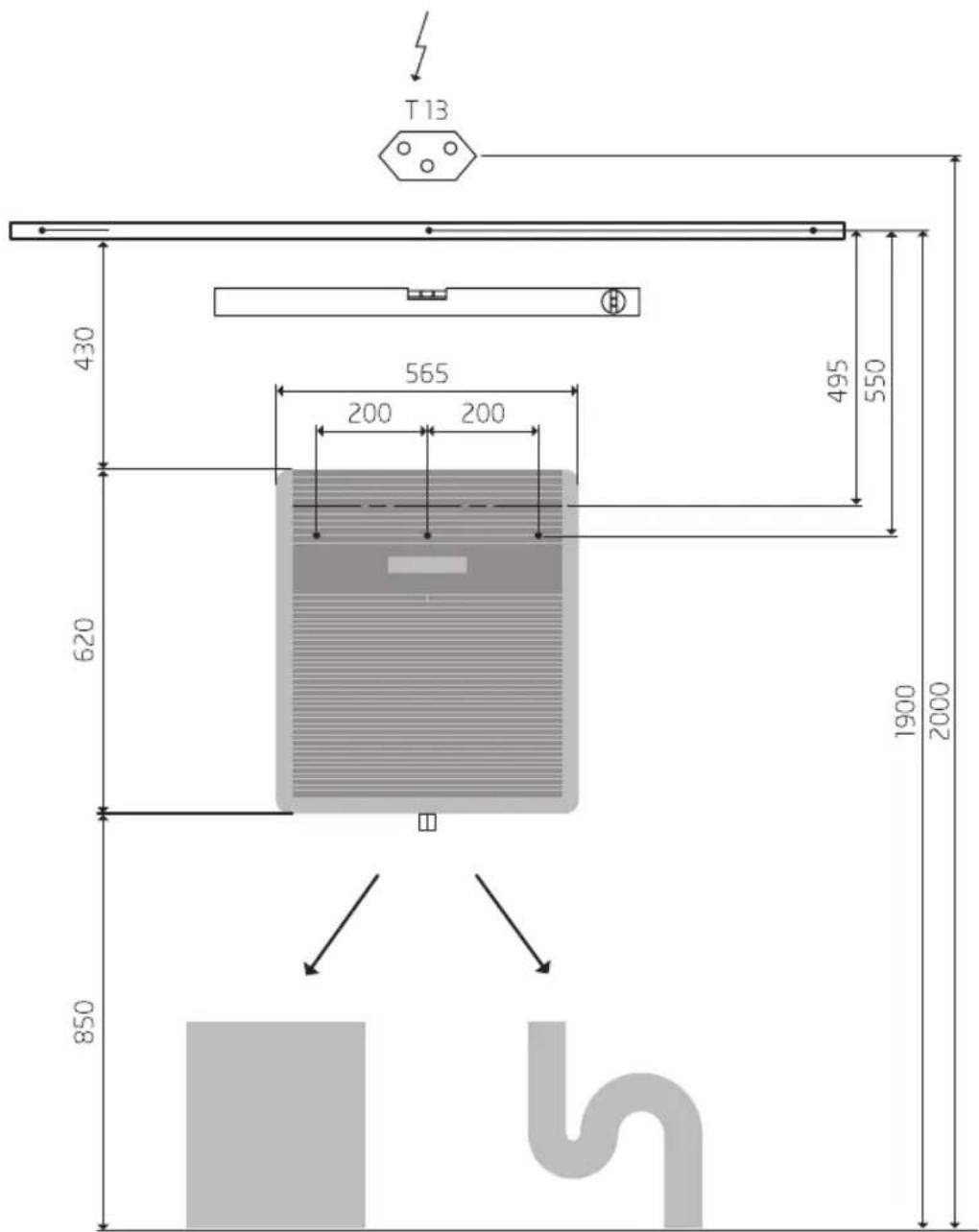

1. Montieren Sie die beiliegende Befestigungsschiene 55 cm unter der Wäschehänge an die Wand.

2. Hängen Sie das Gerät in diese Schiene ein und sichern Sie es mit den links und rechts

angebrachten Schrauben gegen unbeabsichtigtes Aushängen.

3. Achten Sie auf eine senk- und waagrechte Montage des Gerätes. Kontrollieren Sie die

Lage mit einer Wasserwaage.

4. Halten Sie einen Sicherheitsabstand von 8 cm zu brennbaren Teilen ein. Nach der Montage

des Geräts muss der Netzstecker noch frei zugänglich sein. Raumtemperatur Normalversion: min. +10° C, max. +30° C Raumtemperatur Version mit Zusatzheizung: min. +5° C, max. +30° C Wird das Wasser in einem Eimer aufgefangen, so müssen Sie diesen regelmässig entleeren. Je nach Temperatur und Feuchtigkeitsgehalt der Luft kann sich der Eimer ein- bis zweimal täglich füllen. Ein Nichtentleeren des Eimers verursacht einen Wasserschaden. Anbringen des Schlauchs

1. Bringen Sie das Anschlussstück (gerade oder abgewinkelt) am Gewinde an der Unterseite

2. Stülpen Sie den Schlauch über das Anschlussstück.

3. Führen Sie das Schlauchende in das Ablaufrohr ein (vorzugsweise siphoniert).

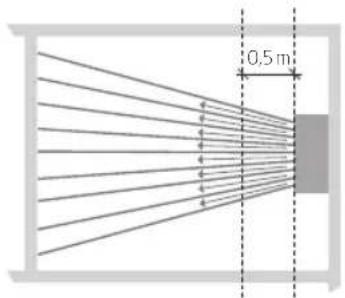

Leiten Sie das Wasser, wenn immer möglich, direkt ab.9 Montage der Wäscheleine Für ein optimales Trocknungsergebnis montieren Sie die Wäscheleine bitte wie folgt: Falsch Die quer zum Trockner aufgehängte Wäsche behindert den Luftstrom und bewirkt, dass die weiter hinten aufgehängte Wäsche‚ viel langsamer trocknet. Gut Hier kann die Luft zirkulieren und erreicht auch die hintersten Wäschestücke. Optimal Das von Krüger entwickelte strahlenförmige Leinensystem ist optimal auf die Kondensa- tionstrocknungsmethode abgestimmt und erzielt die kürzeste Trocknungszeit. Beachten Sie den minimalen Abstand von 0,5 Meter von der Ausblasönung zum ersten Wäschestück. Mindestabstand zur Wäsche 0,5 m Mindestabstand zur Wäsche 0,5 m 0,5 m 0,5 m10 Funktionstasten

Standby mit roter Störungsanzeige

Leichter Trocknungsgrad der Wäsche

Mittlerer Trocknungsgrad der Wäsche

Hoher Trocknungsgrad der Wäsche

Raumtrockenhaltung (blaue LED-Anzeige) Inbetriebnahme

1. Fenster und Türen schliessen

2. Kontrollieren, ob der gereinigte Filter korrekt eingesetzt ist

Programmwahltaste für Trocknungsgrad auswählen Wahl des geeigneten Trocknungsprogrammes Das Programm kann je nach Bedürfnis gewählt werden. P1 leichter Trocknungsgrad Kurze Trocknungsdauer, die Wäsche enthält Restfeuchtigkeit und kann dadurch leicht ge- bügelt werden. P2 mittlerer Trocknungsgrad Mittlere Trocknungsdauer, die Wäsche ist trocken, kann jedoch noch leichte Restfeuchtig- keit enthalten. P3 hoher Trocknungsgrad längere Trocknungsdauer, die Wäsche ist schranktrocken und kann sofort zusammengelegt werden. Die Luftfeuchtigkeit im Trocknungsraum ist je nach Jahreszeit unterschiedlich. In den trock- nen Wintermonaten kann das Gerät zu früh abschalten. In diesem Fall auf eine höhere Stufe (P2 resp. P3) wechseln. In den feuchten Sommermonaten kann das Gerät länger als notwen- dig laufen. In diesem Fall einen tieferen Trocknungsgrad (P2 resp. P1) wählen. Der Wäschetrockner arbeitet vollautomatisch, das heisst, er entfeuchtet, solange die Feuchtigkeit im Raum über dem eingestellten Trocknungsgrad liegt. Sobald die gewünschte Feuchtigkeit erreicht ist, wird die Entfeuchtung unterbrochen. Steigt die Raumfeuchtigkeit wieder an, schaltet das Gerät automatisch wieder ein. Dieser Vorgang wiederholt sich so oft, bis der gewünschte Trocknungsgrad erreicht ist. Dann schaltet das Gerät endgültig ab. Wenn Sie das Gerät erneut in Betrieb setzen wollen, müssen Sie es von Hand neu starten. Bedienung 1 P1 P2 P3 P411 Raumtrockenhaltung

Die Funktion der Raumtrockenhaltung kann unabhängig von der Wäschetrocknungs- funktion über die Raumtrockenhaltungstaste ein- und ausgeschaltet werden. Bei Aktivie- rung blinkt die blaue LED-Anzeige. Ist die Raumtrockenhaltung aktiviert und wird die Funk- tion Wäschetrocknung eingeschaltet, übersteuert diese die Entfeuchtungsfunktion. Nach Ablauf des Wäschetrocknungs-Programms schaltet sich die Raumtrockenhaltungsfunktion automatisch wieder ein. Diese Funktion bleibt solange in Betrieb, bis diese wieder von Hand ausgeschaltet wird. Handbetrieb Für einzelne oder wenige Wäschestücke kann mit dem Handbetrieb getrocknet werden. Wenn Sie eine der drei unten angegebenen Funktionstasten während 5 Sekunden gedrückt halten, wird die Automatik für einen definierten Zeitraum aktiviert:

Handbetrieb für 30 Minuten

Handbetrieb für 60 Minuten

Handbetrieb für 90 Minuten Ist der Handbetrieb aktiviert, blinkt die LED-Leuchte der jeweiligen Funktionstaste. Nach Ab- lauf der Zeit schaltet sich das Gerät ab und der Handbetrieb wird automatisch abgeschaltet. Optionale Zusatzheizung Bei sehr kalten Trocknungsräumen kann zur Unterstützung der Trocknungsfunktion eine Zusatzheizung verwendet werden (technische Daten auf Seite 14). Diese Zusatzheizung ist beim Kauf eines Modells H bereits werkseitig eingebaut. Die Normalversion kann gegen einen Aufpreis nachgerüstet werden. Bei einer Raumtemperatur unter +14° C schaltet die Zusatzheizung automatisch ein und er- wärmt so einen Teil der Trockenluft. Erreicht die Raumtemperatur +16° C, schaltet das Heiz- register automatisch ab. Die Heizleistung wird über die Luftmenge geregelt.12 Reinigung So reinigen Sie Ihr Gerät:

1. Gehäuse mit einem feuchten Tuch abwischen.

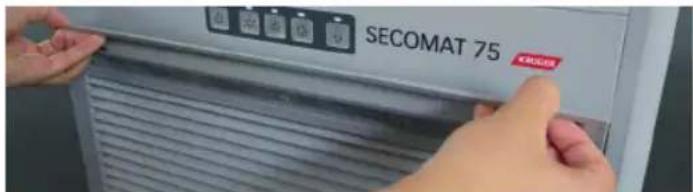

2. Den Luftfilter nach oben aus dem Gerät ziehen (rechts und links festhalten).

3. Luftfilter mit einer Bürste entstauben und wieder einsetzen.

Bei starker Verschmutzung ist eine Innenreinigung notwendig. Diese Unterhaltsarbeit muss ein Kältefachmann ausführen. Ein Unterlassen der nötigen Unterhaltsarbeiten kann einen Gerätedefekt zur Folge haben. Defekte aufgrund nicht ausgeführter Unterhaltsar- beiten sind von den Garantieleistungen ausgeschlossen – insbesondere dann, wenn der Filter nicht gereinigt wurde und somit das Gerät überhitzt. Für eine lange Lebensdauer und einen störungsfreien Betrieb empfehlen wir den Abschluss eines Wartungsvertrags. Entsorgung Der Luftentfeuchter ist mit einem Kältemittel gefüllt. Deshalb benötigt er eine spezielle Ent- sorgung. Bitte wenden Sie sich an Ihren Fachhändler oder an die örtliche Entsorgungsstelle.13 Störungen Bevor Sie sich an den Störungsdienst wenden, klären Sie bitte die folgenden Fragen Wenn das Gerät nicht läuft Ist der Netzstecker korrekt eingesteckt? Ist die Sicherung Ihres Elektrokastens in Ordnung? Ist das Netzkabel in Ordnung? Wenn das Gerät ununterbrochen läuft Sind Türen und Fenster geschlossen? Kann Feuchtigkeit aus anderen Quellen nachströmen? Ist das richtige Trocknungsprogramm gewählt? (siehe Seite 10: Wahl des geeigneten Trocknungsprogramms) Wenn das Gerät nur ungenügend entfeuchtet Ist die Luftzirkulation im Raum gewährleistet? Sind die Ansaug- und Ausblasönungen frei? Ist die Raumtemperatur zu hoch oder zu niedrig? (siehe Seite 8) Ist der Filter sauber? Ist der minimale Abstand (0,5 m) von der Ausblasönung zum ersten Wäschestück eingehalten? Sind wenige oder einzelne Wäschestücke aufgehängt? (siehe Seite 11: Handbetrieb) Blinken der roten LED Wenn die rote Störlampe blinkt, ist das Gerät verriegelt. Jede Störung hat einen eigenen Blinkcode, das heisst, die Lampe blinkt je nach Art des Fehlers unterschiedlich oft. Ermitteln Sie diesen Störungscode und notieren Sie ihn, bevor Sie die Reset-Taste (siehe Seite 5, Nr. 6) hinter dem Filter betätigen. Wenn sich die Verriegelung auch nach mehrmaligem Reset nicht zu- rückstellen lässt, wenden Sie sich bitte an den Störungsdienst. Teilen Sie ihm den Störungs- code sowie Artikel-Nr. und Serie-Nr. mit, welche auf dem Typenschild auf der linken Stirnsei- te des Gerätes angebracht ist. So tragen Sie massgeblich zu einer ezienten Behebung bei.14 Technische Daten SECOMAT

Modell ohne Zusatzheizung Wäschemenge nach Norm

Energieezienzklasse A A A A Trockenleistung nach Norm

Trocknungsdauer nach Norm

5 h 36 min 3 h 24 min 4 h 36 min 6 h 18 min Schalldruckpegel nach Norm

64 dB(A) 71 dB(A) 69 dB(A) 65 dB(A) Masse B × H × T (mm) 565 × 620 × 330 655 × 670 × 395 655 × 670 × 395 655 × 670 × 395 Gewicht 39 kg 47 kg 47 kg 47 kg Spannung 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz Leistungsaufnahme ohne Zusatzheizung

345 W 989 W 989 W 989 W Stromaufnahme ohne Zusatzheizung

Absicherung (Träge) 6.0 A 10.0 A 10.0 A 10.0 A Kältemittel / FCKW frei R134a R407c R407c R407c Modell mit Zusatzheizung Spannung 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz Heizleistung max. 1350 W 1350 W 1350 W 1350 W Leistungsaufnahme max.
