BEDIENUNGSANLEITUNG Blue Light 4+ Z1.001 BEEM

BEEM Blitz-Elektro-Erzeugnisse Manufaktur Handels-GmbH

Dieselstraße 19 - 21

Rosbach v.d.H., Germany

E-Mail: [e-mail]

Internet: www.beem.de

Inhaltsverzeichnis

1. Einleitung 4
2. Zu dieser Anleitung 4
3. Gerätebeschreibung, Bestandteile, Lieferumfang 4
4. Wichtige Sicherheitshinweise 5
5. Vor dem ersten Gebrauch 6
6. Gebrauch 6

6.1 Toasten 7
6.2 Brotchenaufsätze verwenden 7

1. Störungen und Fehlerbehebung 8
2. Reinigung 8
3. Entsorgung 8
4. Technische Daten 9
   11.Zertifizierungen 9
5. Garantie, Service, Reparaturen 9
6. Ersatzteile und Zubehör 11
7. Schaltplan 35
8. Europäische Konformitätsbescheinigung 36

Index of contents

Lieber Kundin, lieber Kundel!

Der Toaster Blue Light 4+ bietet Ihnen hochsten Toast-Komfort. Eine elektronische Steuerung mit Digitalanzeige macht das Toasten zum Erlebnis. Vier Toastschlitze in zwei getrennt steuerbaren Sektionen sowie Wiederaufwärm- und Auftaufunktion让他们 keine Wünsche offen.

Wir wünschen Ihnen viel Freude damit.

Ihre BEEM Blitz-Elektro-Erzeugnisse Manufaktur

2. Zu dieser Anleitung

Der Antikel ist mit Sicherheitsvorrichtungen ausgestattet. Lesen Sie die Sicherheitshinweise trotzdem aufmerksam durch und benutzen Sie den Antikel nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schaden kommt.

Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Aktikels ist auch diese Anleitung mitzugegeben.

Sicherheitsbegriffe in dieser Anleitung:
Das Signalwort GEFAHR warnt vor möglichen schweren Verletzungen und Lebensgefahr.
Das Signalwort WARNING warnt vor Verletzungen und schweren Sachschäden.
Das Signalwort VORSICH warnt vor leichten Verletzungen oder Beschädigungen.

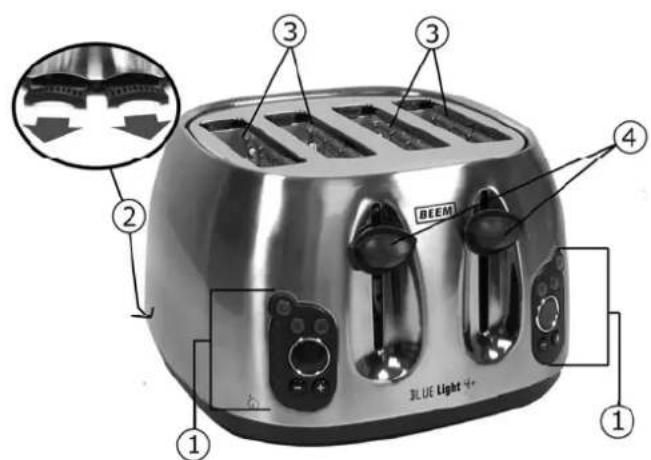

3. Gerätebeschreibung, Bestandteile, Lieferumfang

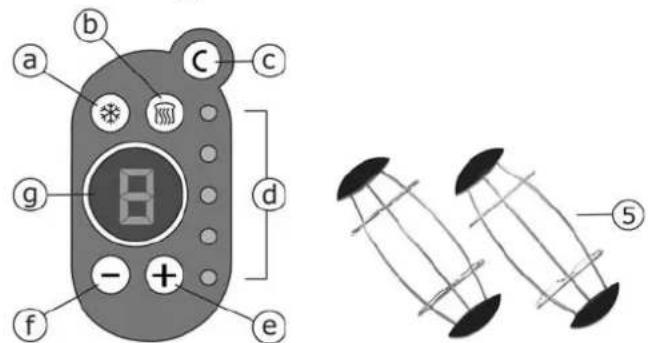

1. Bedienfeld

a. Taste Auftauen
b. Taste Wiederaufwärmen
c. Taste C Abbrechen
d. Statusanzeigeleuchten
e. Braunungskontrolle +
f. Bräunungskontrolle -
g. Digitalanzeige

1. Krümelschubladen
2. Toastschlitze
3. Starttasten
4. Brötchenaufsätze

4. Wichtige Sicherheitshinweise

Verwendungszweck

1. Dieses Gerat dient nur zur Verwendung im Haushalt. Keine gewerbliche Nutzung.
2. Dieses Gerät ist zum Toasten von Brot und, in Verwendung des Brottchenaufsatzes, von Brotchen vorgesehen.

GEFAHR FÜR KINDER

1. Besondere Vorsicht ist geboten, wenn das Gerät in der Nähe von Kindern betrieben wird.
2. Stellen Sie das Gerät außer Reichweite von Kindern.
3. Halten Sie Kinder von Verpackungsmaterial fern. Es besteht u.a. Erstickungsgefahr!

GEFAHR DURCH ELEKTRIZI TAT

1. Um ein Feuerrisiko, elektrischen Schlag oder Verletzung von Personen zu vermeiden, betreiben Sie das Gerät nicht im Freien und tauchen Sie es nicht in Wasser oder andere Flüssigkeiten.
2. Bevor Sie das Gerät an ihre Stromversorgung anschließen, stellen Sieitte sicher, dass die auf dem Typenschild angegebene elektrische Spannung mit der Ihrer Stromversorgung übereinstimmt.
3. Fassen Sie das Gerät nur mit trockenen Handen an.
4. Das Gerätarf nur an ordnungsgemäß geerdete Stromnetze angeschlossen werden.
5. Ziehen Sie das Gerät nie an der Netzleitung aus der Steckdose, sondern immer nur am Netzstecker.
6. Lassen Sie die Netzleitung nicht über scharfe Kanten oder weitere Oberflächen hangen.
7. Versuchen Sie keinesfalls das Gerät selbst zu reparieren, und benutzen Sie es ni mit einem defekten Stecker oder Netzleitung, oder wenn es nicht einwandfrei Funktioniert bzw. auf irgendeine andere Art beschädigt ist. Senden oder überbringen Sie das Gerät einem autorisierten Handler. Reparaturversuche nicht autorisierter Personen führen zum Erlöschen des Garantieanspruches.

8. Ziehen Sie den Netzstecker aus der Steckdose,

9. wenn Sie das Gerät nicht benutzen,

10. wenn während des Betriebes eine Störung auftritt,

11. bevor Sie das Gerät reinigen.

12. Fassen Sie nicht in die Toastschlitze.

13. Versuchen Sie nicht, verklemmtes Toastgut mit einem Messer oder anderen Werkzeugen aus den Toastschlitzen zu entfernen. Ziehen Sie den Netzstecker und halten Sie das Gerät abkühlen, bevor Sie die Störung beseitigen.

WARNING vor Verbrennungen/ Brand

1. Betreiben Sie das Gerät nie unbeaufsichtigt. Toastbot kann brennen.
2. Stellen Sie das Gerät nicht in die Nähe einer Wärme- oder Dampfquelle oder in der Nähe von brennbaren Materialien auf.
3. Betreiben Sie den Toaster nicht unter Hangeschranken oder Gardinen.
4. Benutzen Sie den Toaster nur mit eingesetzten Krumelschubladen.
5. Drücken Sie nie zu dickes Toastgut gewaltsam in die Toastschlitze.
6. Toasten Sie niemals mit Butter oder anderen Aufstrichen bestrichenes Toastgut. Gebäck mit hohem Zuckeranteil oder Zuckerkruste ist ebenfalls nicht zum Toasten geeignet.
7. Ziehen Sie den Stecker und halten Sie das Gerät auskühlen, bevor Sie es reinigen oder zum Lagern wegstellen.
8. Berühren Sie nicht ungeschützt die bereits Oberflächen.

WARNING vor Verletzungen sonstiger Ursache

1. Lassen Sie die Netzleitung nicht über Ecken hangen (Stolperdrahteffekt).

VORSICHT - Sachschäden

1. Stellen Sie das Gerät auf eine ebene, hitzebeständige, stabile Oberfläche mindestens 5 cm von der Wand entfernt.

2. Stellen Sie das Gerät nicht auf andere Geräte.

3. Das Kabelarf nicht in Kontakt mit dem heiBen Geratkommen.
4. Der Stecker muss leicht zu erreichen sein, damit Sie im Notfall sofort den Netzsteckerziehen konnen.
5. Stellen Sie das Gerät nicht in die Nähe einer Gasflamme, elektrischen Herdplatte oder anderer Hitzequelle. Durch äußere Hitzeinwirkung kann das Gerät beschädigt werden.
6. Decken Sie das Gerät niemals ab, da dadurch die Hitze nicht entweichen kann.
7. Die heutigen Möbel sind mit einer Vielzahl von Lacken und Kunststoffen beschichtet und werden mit den unterscheidlichsten Pflegemitteln behandelt. Es kann dazu nicht vollig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Gummifübe angreifen und aufweichen. Legen Sie gegebenenfalls eine Unterlage unter die FüBe des Gerätes.

ACHTUNG: Bei Zweckentfremdung oder falscher Bedienung kann keine Haftung für eventuelle Schäden übernommen werden.

5. Vor dem ersten Gebrauch

Versichert Si es sich, dass sãmtliches Verpackungsmaterial aus und von dem Gerät entfernt wurde (Schutzfolien etc.).
Entfernen Sie das Typenschild und eventuelle Warnhinweise nicht.

VORSICH: Prufen Sie, dass das Gerät keine Schäden aufweist und alle Teile vorhanden sind. Sollten Teile beschädigt sein, behmen Sie das Gerät nicht in Betrieb, sondern kontaktieren Sie qualifiziertes Servicepersonal.

Stellen Sie das Gerät auf eine hitzebeständige, trockene und ebene Fläche.
Prufen Sie, ob die Krümelschubladen richtig eingesetzt sind.

HINWEIS: Bei der ersten Inbetriebnahme kann es zu einer leichten Rauchentwicklung kommt, sorgen Sie für ausreichende Belüfung.

6. Gebrauch

Für ungetrübten Toastgenuss sollenn Sie folgenden beachten:

Abhängig von der Brotorte und ihrer personlichen Geschmack ist eine unterscheidliche Wahl der Braununsstufe erforderlich. Helles Weißbrot, Rosinenbrot oder Waffen müssen mit einer niedrigeren Einstellung getoastet werden, dunklere und schwere Brotsorten erfordern eine höhere Einstellung.
- Stellen Sie am Anfang den Braunungsgrad auf 5 (Standardreinstellung), bis Sie mit dem Gerät vertraut sind.
- Verwenden Sie nur Toastgut, das in die Toastschlitze passst. Wenn Sie zu dickes Toastgut gewaltsam in die Schlitze stecken, kann die Auswurfmechanik nicht korrekt Funktionieren.

ACHTUNG: Versuchen Sie nicht, verklemmtes Toastgut mit einem Messer oder anderen Werkzeug aus den Toastschlitzen zu entfernen. Ziehen Sie den Netzstecker und halten Sie das Gerät abkühlen, bevor Sie die Störung beseitigen.

Besonderheiten des Toasters:

• Der Toaster hat zwei voneinander unabhängige Bereiche. Je zwei Toastschlitze werden von einer separaten Steuerung kontrolliert. Sie können also verschiedene

Braunungsgrade gleichzeitig toasten oder Kleinere Toastmengen energiesparend zubereiten.

• Der Toaster hat eine Lift-Funktion, damit Sie kleines Toastgut etc. leichter entnehmen können. Drücken Sie nach dem Toasten die Starttasten nach oben, um das Toastgut in den Schächten anzuheiten.
  Die blaue Displaybeleuchtung erlischt 30 Sekunden nach der letzten Tastenbetätigung. Drucken Sie die Taste + oder - oder die Starttaste, um die Displaybeleuchtung einzuschalten. Erst wenn die Beleuchtung aktiviert ist, kann die Taste für eine gewünschte Aktion, z. B. für das Aufwärmen, gedrückt werden.

• Der Toaster verfügbar über folgende Funktionstasten:

GEFRORENES BROT TOASTEN

Der Toaster Blue Light 4+ kann bei Bedarf sareg tiefgefrorenes Brot in bester Qualitat toasten. Starten Sie den Toastvorgang wie gewohnt. Drucken Sie dann die Funktionstaste. Die Taste leuchtet zusammen. Das Toasten kann jederzeit mit der Abbrechen-Taste (C) beendet werden.

TOAST AUFWÄRMEN

These Funktion erlaubt das Wiederaufwärmen von bereits getoasteten Brot. Starten Sie den Toastvorgang wie gewohnt. Drücken Sie dann die Funktionstaste. Die Taste leuchtet zusätzlich. Das Wiederaufwärmen kann jederzeit mit der Abbrechen-Taste beendet werden.

ABBRECHEN

Durch Drücken dieser Taste konnen Sie den Toastvorgang jederzeit abbrechen. Der Toast wird dann normal ausgeworfen.

6.1 Toasten

1. Stecken Sie den Netzstecker in eine Steckdose.
2. Geben Sie die gewünschte Anzahl Brotscheiben, Bagels etc. in die Brotschlitze. Drücken Sie das Brot nicht gewaltsam in die Schlitze.
3. Stellen Sie den gewünschten Braunungsgrad ein. Stufe 1 braunt am gingsten, Stufe 9 toastet am dunkelsten.
4. Drücken Sie die Starttaste. Der Toastvorgang beginnnt und die Statusanzeige leuchtet komplett. Bis zum Ende des Toastens erliesen nach und nach alle Statuslampen.

HINWEIS: Durch Drücken der Taste C können Sie den Toastvorgang jederzeit begeben.

1. Wenn der Toast fertig ist, wirft der Toaster den Toast automatisch aus.
2. Entnehmen Sie das Brot aus den Toastschlitzen.

HINWEIS: Wenn Ihnen der Braunungsgrad nicht ausreicht, toasten Sie das Brot nochmals auf einer niedrigeren Stufe nach. Beobachten Sie hierbei den Toaster, damit das Brot nicht verbrennt.

ACHTUNG: Wenn sich das Toastgut noch einmal verklemmen sollte,ziehen Sie den Netzstecker und setzen Sie den Toaster abkühlen. Entfernen Sie das Toastgut vorsichtig,um die Toastschlitze nicht zu beschädigen.

1. Die blaue Displaybeleuchtung erlischt 30 Sekunden nach der letzten Tastenbetätigung.
2. Reinigen Sie den Toaster regelmäßig wie in Kapitel 8 beschreiben.

6.2 Brotchenaufsätze verwenden

Zum Erwärmen von Teilchen, Croissants, Bagels etc. dienen die Brotchenaufsätze.

1. Setzen Sie die Brötchenaufsätze waagerecht auf die Toastschlitze.

2. Wahlen Sie einen Bräunungsgrad im unteren bis mittleren Bereich.

3. Drucken Sie den Startknopf.

4. Stoppen Sie den Toastvorgang mit der Taste Coder warten Sie das Ende des Programmablaufs ab.

7. Störungen und Fehlerbehebung

Fehlfunktion	mögliche Ursache	Abhilfe
Signallampen leuchten nicht.	Netzstecker nicht eingesteckt.	Gerät ans das Stromnetz anschließen.
	Keine Netzpannung vorhanden.	Haussicherung/Steckdose kontrollieren.
Haussicherung springt hereus.	Kein Fehler feststellbar.	Kundendienst benachrichtigen.
	Zu viele Geräte angeschlossen.	Anzahl der Geräte im Stromkreis reduzieren.

8. Reinigung

WARNING

Verbrennungsgefahr

Vor dem Reinigen immer den Netzstecker ziehen und das Gerät abkühlen halten. Nur komplett ausgekühlt reinigen.

GEFAHR

Lebensgefahr durch Stromschlag

Tauchen Sie den Toaster niemals in Wasser oder andere Flüssigkeiten.

VORSICHT

Sachschaden

Niemals aggressive oder scheuernde Reinigungsmittel benutzen.

• Ziehen Sie den Netzstecker. Lassen Sie das Gerät gut abkühlen.
• Entnehmen Sie die Krümelschubladen. Leeren Sie die Krümel aus. Wischen Sie die Schubladen mit einem feuchten Tuch ab und anschließend mit einem weichen Tuch trocken.
• Drehen Sie den Toaster auf den Kopf und schütteln Sieihn leicht, um weitere Krümel aus dem Inneren zu entfern.
• Wischen Sie den Toaster außen mit einem feuchten Tuch ab.
• Setzen Sie die Krumelschubladen wieder ein.

ACHTUNG! Die Krümelschubladen müssen regelmäßig entleert werden, sonst kann es zu einem Brand kommt.

9. Entsorgung

Nachfolgende Regelungen gelten unter Umständen nur für Länder der Europäischen Union.

Entsorgen Sie die Verpackung sortenrein. Wenn Sie sich vom Antikel trennen möchten, entsorgen Sieihn umweltgerecht und zu den aktuellen Bestimmungen.

Für Deutschland und einige EU-Länder gilt folgende Einheitsbestimmung:

Dieses Produkt ist nicht als normaler Hausmüll zu behandeln, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten, entsprechend der in Ihr dem Land gültigen Bestimmungen, abzugeben. Auskunft erteilt ihreCOMMUNALE Stelle.

Einige EU- und Nicht-EU-Länder haben länderspezifische Bestimmungen für die Entsorgung von Altgeräten. Auskunft erteilt Ihnen die davon zuständige Behörde.

10. Technische Daten

Modell: Blue Light 4+

Modellnummer: Z1.001

Spannungsversorgung: 220-240 V ~ 50/60Hz

Leistungsaufnahme: 1400 W

Schutzklasse: I

Schutzart: IPX0

Änderungen im Design und der Technik jederzeit vorbehalten. Druckfehler vorbehalten.

11. Zertifizierungen

Dieses Gerät ist geprüft und zertifiziert durch die KEMA Quality GmbH.

Dieses Gerät entspricht der Europäischen Richtlinie über Elektromagnetische Verträgelichkeit (EMV) 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG.

Dieses Gerät entspricht der Europäischen Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Substanzen in Elektro- und Elektrikgeräten (RoHS).

Dieses Gerät entspricht der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE)

12. Garantie, Service, Reparaturen

Dies ist ein Qualitätsvprodukt von BEEM und wurde nach den neuesten Fabrikationsmethoden hergestellt. Wir garantieren für die einwandfrei Beschaffenheit dieseres Qualitätsvprodukts. Innerhalb der Garantiezeit beheben wir kostenlos alle Materialoder Fabrikationsfehler.

FürtheseesProduktbetragtdieGarantiezee124Monate.

Bei einer gewerblichen oder gleichzustellenden Nutzung, z.B. in Hotels, Pensionen oder Gemeinschaftsanlagen, oder wenn der Kunde kein Verbraucher im Sinne des

Bürogerlichen Gesetzbuchs ist, beträgt die Garantiezeit 6 Monate. Der Gewährleistungsausschluss bleibt hiervon unberührt.

Gewährleistungsauusschluss: Ausgeschlossen von der Garantie sind insbesondere Mängel, die durch unsachgemäß Handhabung, Nichtbeachten der Bedienungsanleitung sowie der Sicherheitshinweise, Gewaltanwendung, Veränderungen, eigene Reparaturversuche und Reparaturversuche unqualifizierter Dritter verursacht sind. Ebenso Mängel, die auf normalem Verschleib berufen.

Soweit wir zur Gewährleistung gesetzlich verpflichtet sind, werden wir - unter Ausschluss des Rechts auf Wandlung oder Minderung - nach unserer Wahl entweder kostenlos nachbessern oder kostenlos Ersatz leisten. Gelingt die NachbesserungTOTz mehrerer Versuche nicht oder ist auch der Ersatzgegenstand mit einem von uns zu vertretenden Mangel besteht, so ist der Kunde zur Herabsetzung des Preises oder nach seiner Wahl zur Rückgangigmachung des Vertrages berechtigt. Durch Inanspruchnahme der Garantie verlangert sich diese nicht. Für Wandlung (Um- und Austausch), Rückgabe des Geräts (Rücktritt vom Kaufvertrag) oder Minderung des Kaufpreises ist zunachst immer der Handl, bei dem Sie das Produkt erworben haben, zuständig. Dies gilt insbesondere für die Rückgabe oder fur Minderungsansprüche, da diese unter Berücksichtigung des Kaufpreises geregelt werden müssen. Eine Kaufpreisrückerstattung bei Rückgabe oder eine Gutschrift bei Minderung kann nur über den Handl abgewickelt werden, bei dem Sie die Ware kauflich erworben haben.

Sollten sich wider Erwarten Mängel Herausstellen, versuchen Sie erst eine Telefonische Klärung. Schlätt das fehl, senden Sieitte das sorgfältig verpackte Gerät an ihren Handler oder an die unter angegebene Kundendienstadresse. Geben Sie damit ihre vollständige Adresse, Typ- und Modellnummer sowie die Seriennummer des Geräts an. Diese finden Sie auf dem Typenschild am Gerät. Beschreiben Sieitte möglichst ausfuhrlich die aufgetretenen Mängel oder Fehler. Dem Produkt oder der Ersatzteilbestellung ist eine maschinell erstellt sowie datierte Kaufquittung oder Rechnung beizulegen. Ohne eine maschinell erstellte Kaufquittung oder Rechnung kann keine Garantieleistung erbracht werden, weder fur Reparaturen, noch fur Ersatzteile oder andere Ansprüche.

Außerhalb Deutschlands und insbesondere in Nicht-EU-Ländern sollen Sie den Antikel an ihren Handler oder den Dort ansässigen Vertreiber senden. Auskünfte können Sie - vorzugsweise per Email - bei der unter angegebenen Kundendienstadresse einholen. Reparaturen, die nicht der Garantie unterliegen, können Sie, gegen individuelle Berechnung, ebenfalls vom Kundendienst durchführten halten - außerhalb Deutschlands von ihrem Handler, bei dem Sie die Ware erworbEN haben oder einer Servicestelle, falls vorhanden.

Verschleible und Verbrauchsmaterial konnen Sie bei Ihrer händler oder der angegebenen Kundendienstadresse bestellen. Außerhalb Deutschlands wenden Sie sich in erster Linie an ihren Handler oder den dort zuständigen Vertreiber.

Für Produktinformationen, Zubehrbestellungen oder Fragen zur Serviceabwicklung kontaktieren Sie ihren Handler oder den angegebenen Kundendienst. Außerhalb Deutschlands und insbesondere in Nicht-EU-Ländern setzen Sie sich zunachst mit ihrem Handler oder dem Vertreiber in Verbindung.

Nutzen Sie auch das Internet. Auf unserer Website www.beem.de finden Sie Zubehör und Ersatzteile sowie Bedienungsanleitungen in verschiedene Sprachen. Außen dem weitere Produktinformationen.

Kundendienstadresse Deutschland:

BEEM GmbH, Abteilung Kundendienst, Dieselstraße 19 - 21, D-61191 Rosbach, Service Telefonummer: 01805-233600 | Service Faxnummer: 01805-233699 (Festnetzpreis 14 ct/min; andere Preis aus Mobilfunknetzen möglich) | Service E-mailadresse: [e-mail] | Internet: www.beem.de

13. Ersatzteile und Zubehör

Nummer°	Artikelnummer	Ersatzteilbezeichnung
2	900 296	006	Krumelschublade	links
2	900 296	011	Krumelschublade	rechts
5	900 296	001	Brötchenaufsatz

• Iaut Skizze in der Gerätebeschreibung (siehe oben; Kapitel 3)

1. Introduction

Dear customer,

Your BEEM (Blitz-Elektro-Erzeugnisse Manufaktur)

Votre BEEM Blitz-Elektro-Erzeugnisse Manufaktur Handels-GmbH

BEEM Blitz-Elektro-Erzeugnisse Manufaktur

10. Technische gegevens

Model: Blue Light 4+

Modelnumber: Z1.001

Voedingsspanning: 220-240V~50/60Hz

11. Zertifizierungen

Wir erklären hiermit, dass these Gerät den Normen der Europäischen Richtline über Elektromagnetische Verträgelichkeit (EMV) 2004/108/EG (EN55014-1:2006, EN55014-2:1997+A1:2001+A2:2008, EN61000-3-2:2006 EN61000-3-3:2008), sowie den europäischen Normen für Gerätesicherheit der Niederspannungsrichtlinie 2006/95/EG (EN60335-1:2002+A1:2004+A11:2004+A11:2004+A12:2006+A2:2006+A13:2008, EN60335-2-9:2003+A1:2004+A2:2006, EN50366:2003) entspricht.

BEEM Blitz-Elektro-Erzeugnisse Manufaktur Handels-GmbH
Dieselstraße 19-21, 61191 Rosbach v.d.H., Germany

Datum, Date, Data, Dato: 02/2011
