BEDIENUNGSANLEITUNG Eks 2720 ORANIER

Kühlschrank mit Gefrierfach

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für eine ORANIER-Kuhl-/Gefrier-Gerät entschieden haben!

ORANIER-Kuhl-/Gefrier-Geräte bieten hnen ausgereiffe und zuverlässige Technik, Funktionalität und anspruchendes Design.

Sollten Sieriotz unserer sorgfaltigen Qualitätskontrolle einmal,.
etwas zu beanstanden haben, so wenden Sie

sichitteanunserenzentralenkundendienst,herwirndman Ihnen gemehillichsein:

Kundenservice / Ersatzteile

eMail [e-mail]

Zentrale Kuchentechnik

Telefon [phone]

Telefax 06462/923-359

Zentrale Heiztechnik

Telefon [phone]

Telefax 06462/923-369

Alle Dienste sind erreichenbar

Mo-Do 7.30-17.00 Uhr

Fr 7.30-15.00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns ihre Wünscheitte per eMail oder Telefax mit.

Ländervertretungen:

Österreich

ORANIER Heiz- und Kochtechnik GmbH

Niederlassung Österreich

Dürnberger Straße 5·4020 Linz

Telefon <43>07 32/66 01 88

Telefax <43>0732/660223

eMail [e-mail]

Schweiz

Gas-Center Chur M. Honegger AG

Sagenstraße 75·7000 Chur

Telefon <41> 81-2537071

Telefax <41> 81-2537331

eMail [e-mail]

Luxemburg

Energus SA

40, rue Rangwee 2412 Luxembourg

Telefon <352> 40 83 80

Telefax <352> 408381

eMail [e-mail]

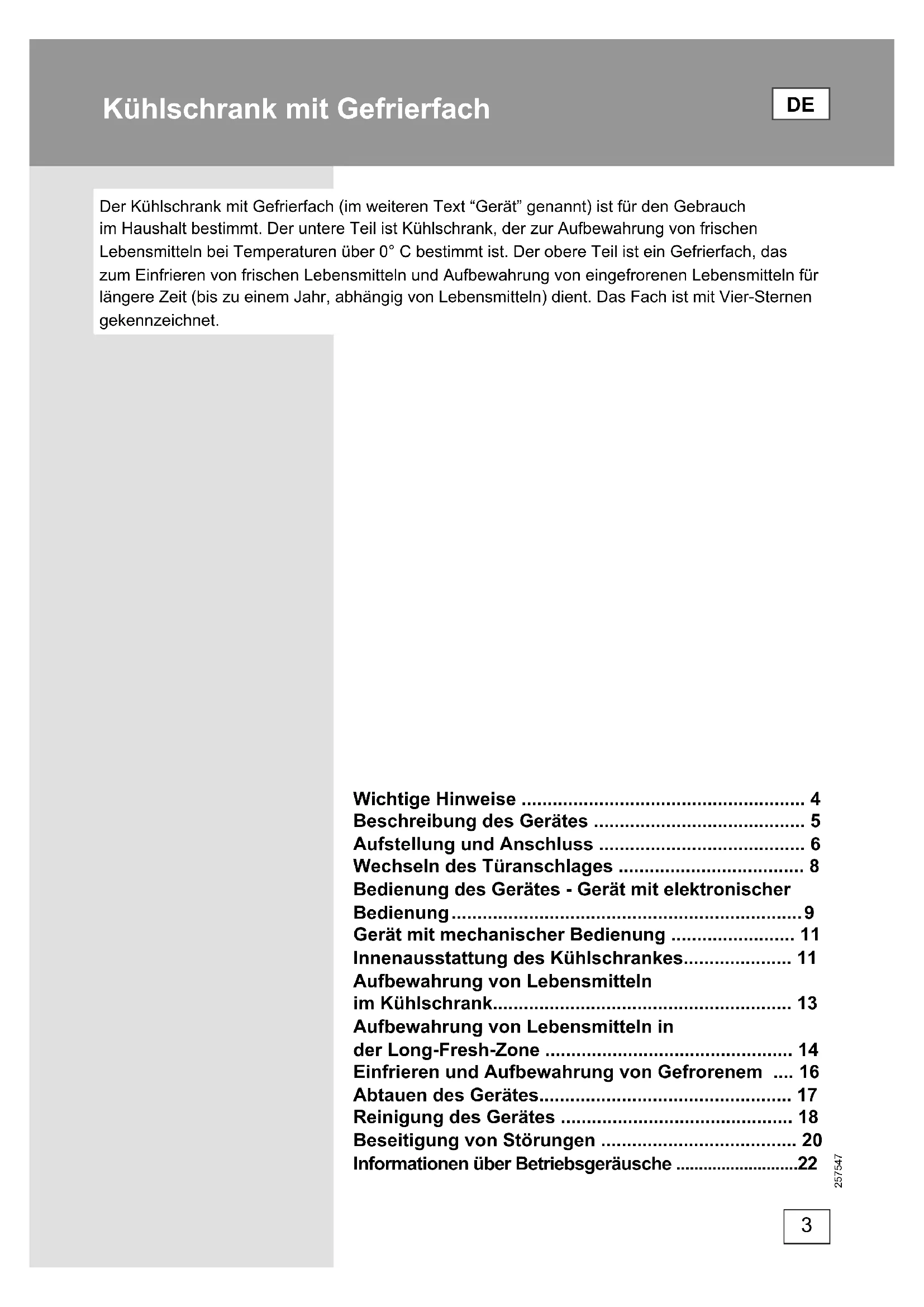

Der Kühlschrank mit Gefrierfach (im weiteren Text "Gerät" genannot) ist für den Gebrauch im Haushalt bestimmt. Derunte Teil ist Kühlschrank, der zur Aufbewährung von frischen Lebensmitteln bei Temperaturen über 0^ bestimmt ist. Der obere Teil ist ein Gefrierfach, das zum Einfrieren von frischen Lebensmitteln und Aufbewährung von eingefrorenen Lebensmitteln für längerere Zeit (bis zu einem Jahr, abhängig von Lebensmitteln) dient. Das Fach ist mit Vier-Sternen gekennzeichnet.

Wichtige Hinweise 4
Beschreibung des Gerätes 5
Aufstellung und Anschluss 6
Wechseln des Turanschlages 8
Bedienung des Gerätes - Gerät mit elektronischer
Bedienung 9
Gerät mit mechanischer Bedienung 11
Innenausstattung des Kuhlschranks 11
Aufbewährung von Lebensmitteln im Kühlschrank 13
Aufbewährung von Lebensmitteln in der Long-Fresh-Zone 14
Einfrieren und Aufbewährung von Gefrorenem .... 16
Abtauen des Gerätes 17
Reinigung des Gerätes 18
Beseitigung von Störungen 20
Informationen über Betriebsgeräusahe 22

Wichtige Hinweise

• Das Gerätes wurde gemäß den vorgeschriebenen Sicherheitsnormen hergestellt. Trotzdem sollen Personen mit verminderten physischen, psychischen oder lokomotorischen Fähigkeiten und Personen mit mangelhaften Erfahrungen oder Kentnissen das Gerät nur unter Aufsicht verwenden. Dieselbe Empfehlung gilt hinsichtlich des Gebrauchs des Gerätes seitens minderjähriger Personen.
• Lesen Sie die Gebrauchsanweisung sorgfältig durch, bevor Sie das Gerät an das Stromversorgungsznetz anschließen. Die Gebrauchsanweisung beschreiben das Gerät und seine ordnungsgemäß und sichere Verwendung. Sie ist an verschiedene Gerätypen/Modelle angepasst, deswegen können auch Funktionen und Ausstattungsvarianten beschrieben sein, die auf Ihr Gerät nicht zutreffen.
• Entfernen Sie die Verpackung, die zum Schutz des Gerätes bzw. der einzelnen Geräteile während des Transports dient.
• Zum Verpacken werden nur umweltfreundliche Materiale verwendet, die ohne Gefahren für die Umwelt wieder verarbeitet, entsorgt oder verrichtet werden konnen.
• An den Ecken der Geräteur sind Distanzhalter angebracht, die zu entfernen und durch die mitgelieferten Stöpsel (nur bei einigen Modellen) zu ersetzen sind.
• Lassen Sie das Gerät vor dem Anschluss an das elektrische Versorgungsnetz mindestens 2 Stunden in aufrechter Position ruhen. Dadurch wird die Möglichkeit einer durch den Transport hervorgerufen Fehlfunktion des Kühlsystems verringgert.
• Der Anschluss an das elektrische Stromversorgungsnetz und die Erdung mussen gemäß gültigen Normen und Vorschriften durchgeführt werden.
• Das Gerätarf nicht im Freien verwendet und Regen ausgesetzt werden.
• Trennen Sie das Gerät vor dem Reinigen oder dem Glühbirnewechsel unbedingt vom Stromversorgungsnetz (den Netzstecker des Anschlusskabels aus der Steckdoseziehen).
• Falls das Anschlusskabel beschädigt ist, muss es vom Kundendienst oder einer fachlich qualifi zierten Person gewechselt werden.
• Wenn Sie das Gerät längerere Zeit nicht verwenden, schalten sie es zunachst durch Betätigungs des AUS-Knopfes aus und unterbrechen die Stromzufuhr. Leeren Sie das Geräteinnere, tauen Sie eventuelle Eisschachten ab, reinigen Sie das Gerät und setzen Sie die Tür einen Spalt breit geöffnet.
• Um die Umwelt zu schonen, übergeben Sie das ausgediente Gerät einem autorisierten Entsorgungsunternehmen.
• Kinder sollen mit dem Gerät nicht speilen.
• Das selbstschließlich Turscharnier, über das nur eineige Modelle verfügen, zieht die Tür kurz vor dem Schlieben zum Gehäuse, womit verhindert wird, dass die Tür ungewollt offen bleibt. Gleichzeitig begrenzt es den Öffnungswinkel der Tür und verringgert damit die Möglichkeit, dass die benachbarten Kühenelemente beschädigt werden.
• Das Typenschild mit den Grunddaten des Gerätes befindet sich im Geräteinneren. Falls das angebrachte Typenschild nicht in Ihrer Sprache sein sollte, überkleben Sie es mit dem entsprechenden beigelegten Typenschild.
• Warning: Die Belüftungsöffnungen auf dem Gerät bzw. Einbaulement müssen immer sauber und frei passierbar sein.

• Warning: Verwenden Sie beim Abtauen keine mechanischen Hilfsmittel oder andere Methoden außer denjenigen, die vom Hersteller empfohlen werden.

• Warning: Passen Sie bei der Aufstellung, beim Reinigen oder bei der Entsorgung des Gerätes auf, dass die Isolation bzw. Teile des Kühlsystems nicht beschädigt werden. Dadurch vermeiden Sie eine zusätzliche Umweltverschmutzung.

• Warning: Verwenden Sie im Geräteinneren keine elektrischen Geräte außer denen, die vom Hersteller von Kuhl- und Geferirgeräten zugelassen sind.

Das Symbol auf thisem Produkt oder seiner Verpackung weist daraufhin, dass das Gerät nicht als gewöhnlicher Haushaltsabfall entsorgt werden darf, sondern muss an einer Entsorgungsstelle für die Verwertung von elektrischen und elektronischen

Geräten abgegeben werden. Durch eine umweltgerechte Entsorgung tragen Sie zur Verhinderung der möglichen negativen Auswirkungen auf die Umwelt und die Gesundheit der Personen bei, die durch unsachgemäß Geräteentsorgung entstehen konnten. Für weitere Informationen über die Entsorgung und Verwertung des Gerätes wenden Sie Sich an die zuständige städtische Dienststelle,COMMUNALE Dienststelle oder an das Geschäft, in dem Sie das Gerät erworben haben.

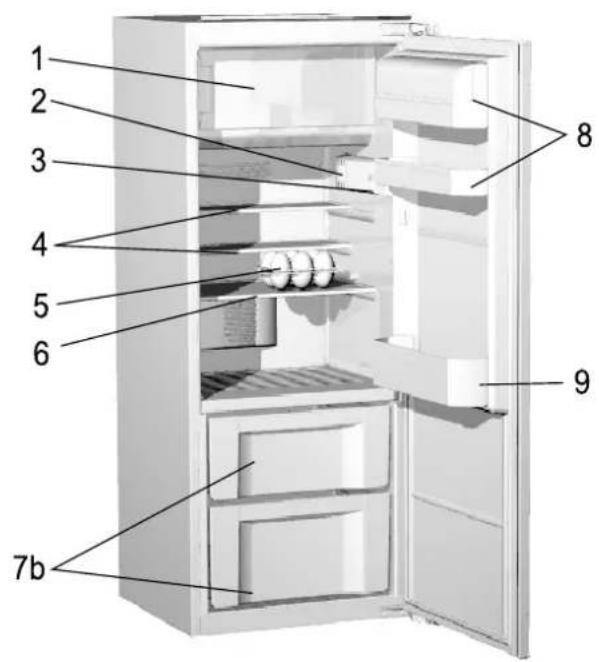

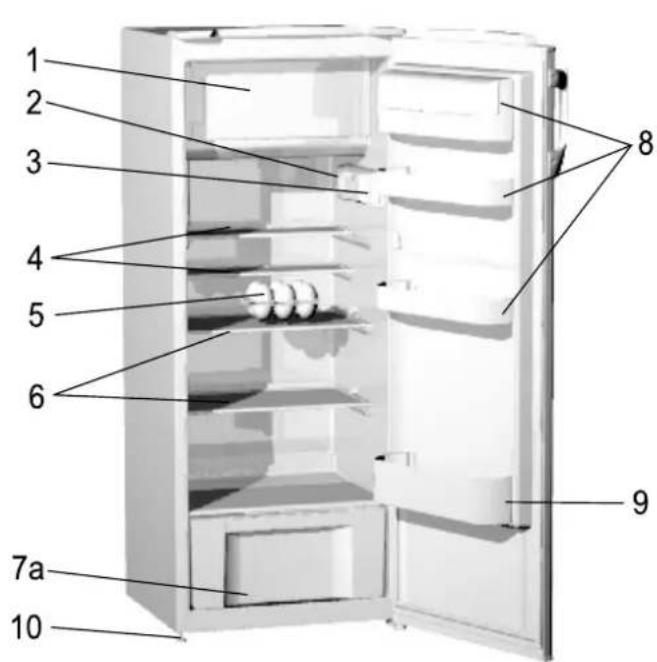

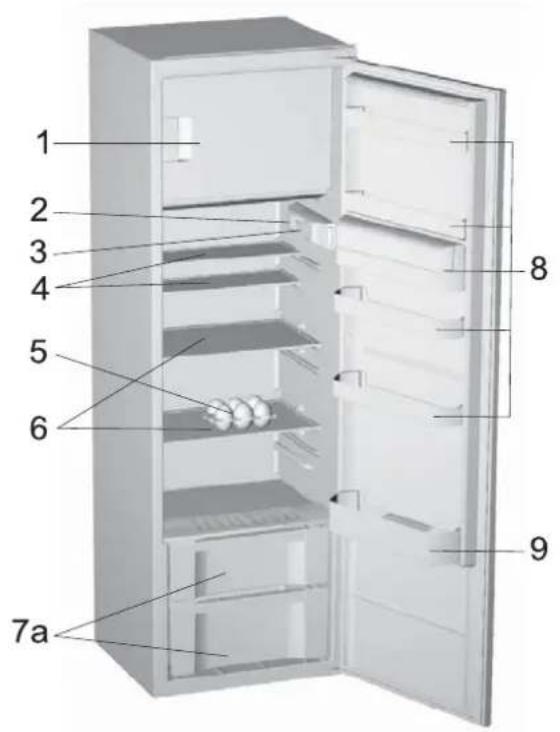

Beschreibung des Gerätes

Die Innenausstattung des Gerats kann je nach Modell variieren.

1 Gefrierfach
2 Innenraumbeleuchtung
3 Bedieneinheit
4 Teilbare Glasablagen
5 Klappbare Eierablage (geschlossen für 6, offen für 12 Eier)
6 Ausziehbare Glasablage (hohenverstellbar)
7a Gemüseschubladen
7b Ausziehbare Long-Fresh-Schublade
8 Ablagefacher in der Kuhlschranktür (Ausführungen: tief, fl ach, mit oder ohne Klappe)
9 Flaschenfach mit Flaschenkippenschutz
10 Gerätefuß

Aufstellung und Anschluss

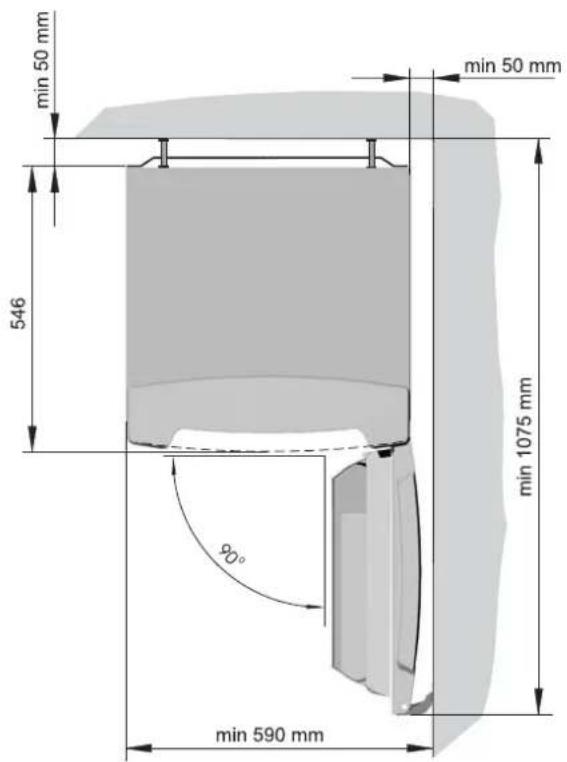

Auswahldes Aufstellungsortes

• Stellen Sie das Gerät in einem trockenen und belufteten Raum auf. Das Gerät Funktioniert einwandfrei nur bei Umgebungstemperaturen, die in der Tabelle angeführrt sind. Die Klasse ist auf dem Etikett mit den Gerätedaten angegeben.

Klasse Temperatur
SN (subnormal) von +10°C bis +32°C	10°C C bis +32°C
N (normal) von +16°C C bis +32°C	C bis +32°C
ST (subtropisch) von +16°C C bis +38°C	16°C C bis +38°C
T (tropisch) von +16°C C bis +43°C	C bis +43°C

Aufstellung des Gerätes Aufstehung des Gepatesen sollen bei der Aufstellung des Gerätes mithelfen, um Beschädigungen des Gerätes und Verletzungen der Personen zu vermeiden.

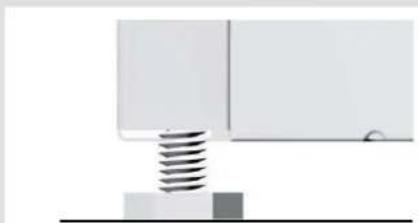

• Das Gerät muss geege und stabil auf einer festen Unterlandage aufgestellt werden. Einige Gerätmodelle haben an der Vorderseite verstellbare Gerätefuße, mit denen Sie das Gerät in der Waagerechten ausrichten können.

• Das Gerät sollte nicht direkter Sonnenstrahlung ausgesetzt sein und nicht in unmittelbarer Höhe von Wärmequellen aufgestellt werden.Falls dies nicht möglich ist, sollen den Sie eine Wärmedämmplatte einbauen.

• Das Gerät kann selbstständig stehen oder in ein Kühenelement eingebaut werden. Hinter dem Gerät muss genug Raum zum Kühlen des Kondensators sein (ausreichender Abstand von der Wand bzw. eine Öffnung von 200 cm²). Der Abstand zum Kühenelement, das oberhalb des Gerätes montiert ist, muss mindestens 5 cm betragen.

Nach dem Einbau bzw. Aufstellung des Gerätes muß der Gerätestecker frei zugänglich sein!

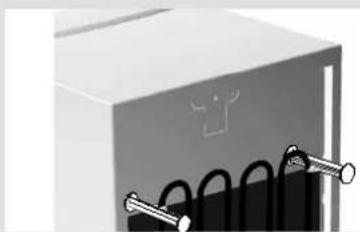

• Dem Standgerät sind Distanzstücke beigelegt, mit denen der Abstand des Gerätes zur Wand geregelt wird. Je nach dem Abstand des Kondensators zum Gerät drehen Sie die Distanzstücke entsprechend um und stecken Sie sie auf den oberen Rand.

Anschluss des Gerätes Anschlusside der Gerätes Gerät mit dem Anschlusskabel an das elektrische Versorgungsznetz an. Die Wandsteckdose muss über einen geerdeten Schutzkontakt verfügen (Sicherheitssteckdose). Die vorgeschriebene Nennspannung und Frequenz sind auf dem Typenschild mit den Gerätegrunddaten angegeben.

• Der Anschluss an das elektrische Versorgungsnetz und die Erdung des Gerätes mussen gemäß den gültigen Normen und Vorschriften ausgeführrt sein.

Das Gerät verträgt kurzfristige Spannungsabweichungen von Nennspannung im Bereich von -6% bis +6%.

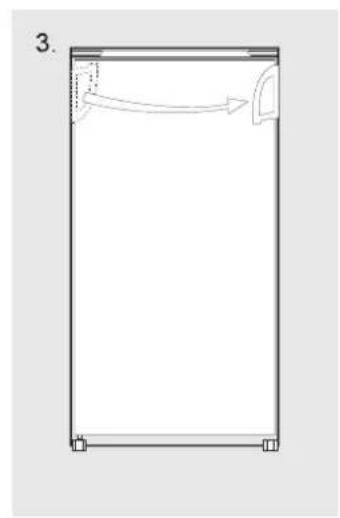

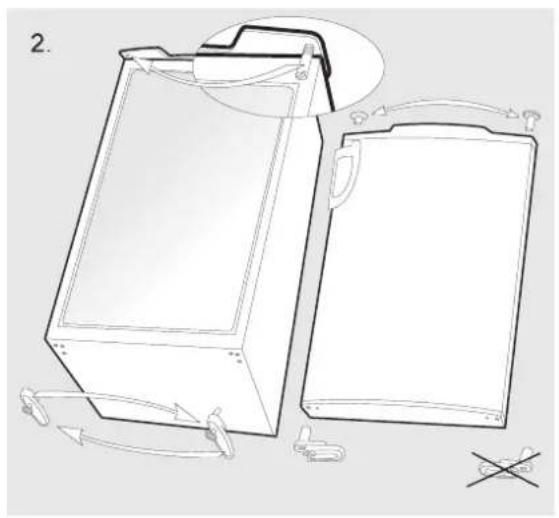

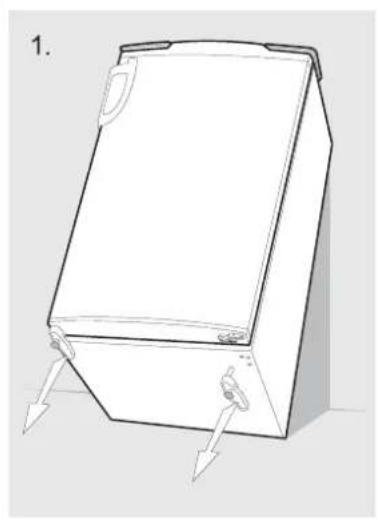

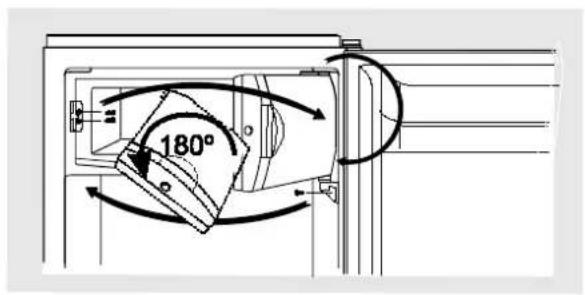

Wechseln des Turanschlages

Freistehendes GerätFreistehöldeNcGraWerkzeuge: Steckschlüssel Nr. 8, Schraubenzieher, Torx 25

Kippen Sie das Gerät leicht an, so dass Sie das untere Scharnier losen konnen. Danach losen Sie auch das obere Scharnier. Starten Sie in umgekehrter Reihenfolge mit der Montage. Den beigelegten Gebeneinsatz des Scharners verwenden. Die herausbezogenen Zapfen an der anderen Seite verwenden. Die Turdichtung überprüfen. Im Falle, dass sie nicht anliegt, muß sie herausgenommen und um 180^ umgedreht werden.

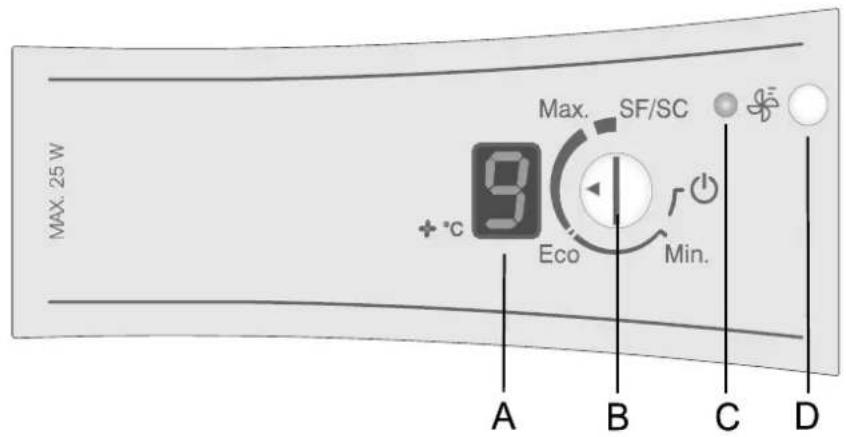

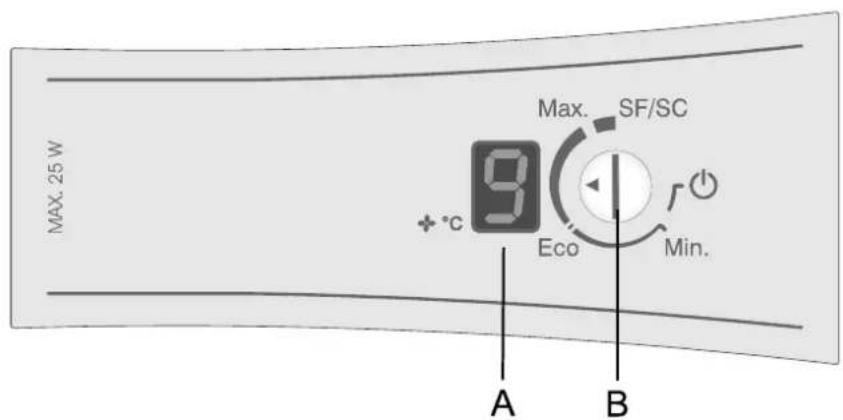

Bedienung des Gerätes - Gerät mit elektronischer Bedienung

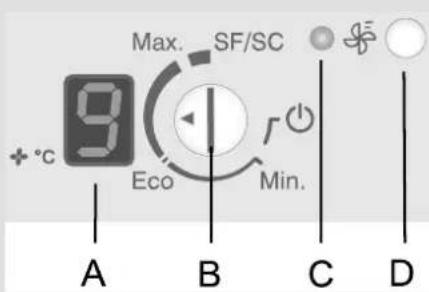

BEDIENEINHEIT I
BEDIENEINHEIT II

A Die digitale Temperaturzeige des Kühlschranks (nur bei einigen Modellen) zeigt die tatsächliche Temperatur im Geräteinneren von +1^ C bis +9^ C während des Betriebs an.
B Knopf für Temperaturwahl und Ein-/Ausschalten
C Oranges Limpchen: leuchtet, wenn der Ventilator mit der Taste D eingeschaltet wurde.
D Taste zum Einsatz des intensiven Ventilatorbetriebs

Ein-/Ausschalten des Gerätes

Durch Drehen des Knopfes (B) im Uhrzeigersinn von Min. auf Max. wird das Gerät eingeschaltet. Das Gerät wird abgeschaltet, wenn das Dreieck auf dem Knopf auf die Markierung ON/OFF ♂ zeigt (das Gerät steht noch immer unter Spannung).

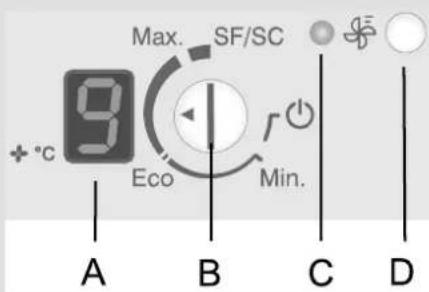

Auswahl der Temperatur im Kühlschrankinneren

B

• Stellen Sie die gewünschte Temperatur mit dem Drehknopf (B) ein. Sie können die Temperatur im Bereich zwischen Min. und Max. einstehen.
  Die empfohlene Einstellung des Thermostatknopfes ist Eco.
• Wenn die Temperatur der Umgebung, in welcher das Gerät aufgestellt ist, niedriger als 16^ C ist, wird empfohlen den Thermostatknopf auf die Position Max. zu stellen.
• Falls die Temperaturer der Umgebung hoher als üblich sind, wird empfohlen, dass Intensivbetrieb des Ventilators mit der Taste (D) eingeschaltet wird—nur bei Modellen mit Bedieneinheit 1.

SF/SC Position

Die Position SF bedeutet Super Frost - intensives Gefrieren (gilt nur bei Modellen mit Gefrierschrank).
Die Position SC bedeutet Super Cool - intensives Kühlen (gilt nur bei Modellen ohne Gefrierschrank).

• Bei Geräten mit digitalen Anzeigen blinkt die Anzeige während des Einstellungenverfahrens, ein akustisches Signal weist auf jeder Änderung der eingestellen Temperatur hin. Wenn das Blinken aufhört, wird die letzte Einstellung gespeichert.
• Beim Einschalten des Gerätes blinking die digitale Anzeige (A) einige Sekunden lang und zeigt den eingestillten Wert an. Dann erscheint der tatsächliche bzw. maximale Wert, welcher so lange angezeigt wird, bis sich die Temperatur im Kühraum entsprechend gesenk hat.

Einschalten des intensiven Ventilatorbetriebs

Durch Betätigung der Taste (D) wird der Intensivbetrieb des Ventilators eingeschaltet (das Lämpchen C leuchtet).
These Funktion wird zur Verringerung der Taubildung an den Innenflächen, Vermeidung von Temperaturunterschieden zwischen den einzelnen Kuhlzonen und bei higheren Umgebungstemperatures verwendet.

(gilt für Bedieneinheit 1)

Offene Tur - Alarm Offene

TufaltsAlereratetur länger als 1 Minute offen bleibt, wird ein akustisches Alarmsignal ausgegeben. Der Alarm Goes aus, wenn Sie die Tur schlieben.

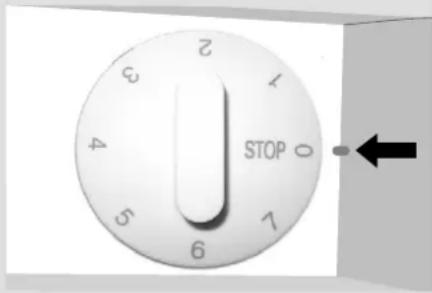

Gerät mit mechanischer Bedienung

Einschalten: Drehen Sie den Thermostatknopf im Uhrzeigersinn bis Position 7.

Ausschalten: Drehen Sie den Thermostatknopf auf die Position STOP (0).

Temperaturauswahl

• Höhere Einstellungen des Thermostatknopfes (zur Position 7) bedeuten niedrigere Temperaturen (kühler) in allen Teilen des Gerätes. Die Temperatur im Kühlschrankinnenraum kann auch unter 0^ absinken. Verwenden Sie die hoher gelegen den Ablagen nur, wenn eine niedrigere Temperatur erwünscht ist, oder wenn die Umgebungstemperatur niedriger als 16^ ist. Bei normalen Umgebungstemperaturen empfehlen wir die mittlere Einstellung.
• Die Änderung der Umgebungstemperatur beeinfl usst die Temperatur im Geräteinneren. Passen Sie dementsprechend die Einstellung des Thermostatknopfes an.
• In der Position STOP (0) ist das Gerät nicht in Betrieb (das Kühlsystem ist abgeschaltet), jedoch steht es unter Spannung (die Innenbeleuchting leuchtet, wenn Sie die Gerätetur aufmachen).

Innenausstattung des Kühlschranks

AblageAblage

(Die Innenausstattung ist vom Modell abhängig).

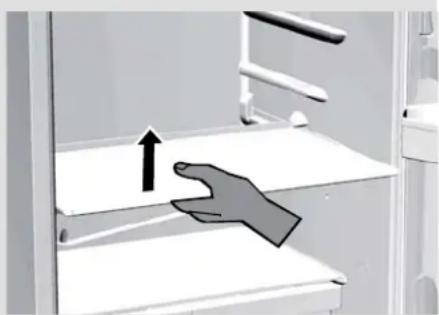

• Sie können die Ablagen beliebig in den Führungen des Kühlschrankkinnenraumes anordnen. Wenn Sie eine Ablage aus dem Kühlschrank Herausnahmen möchten,ziehen Sie sie zuerst hereaus, bis sie in den Führungen stecken bleibt, haben Sie sie dann ein weniger hoch und behmen Sie sie aus dem Geräteinneren. Leicht verderbliche Lebensmittel sollenn auf dem hinteren Teil der Ablage,wo die Temperaturen am niedrigsten sind, aufbewahrt werden.

Teilbare GlasablageTeilbare

Glasabagem für höhere Gegenstände benötigen (Flaschen, Krüge,...), die Sie im Kühlschrank aufbewahren möchten, können Sie zusätzlichen Raum gewinnen, indem Sie den Vorderteil der Ablage eine Ebene niedriger einstecken.

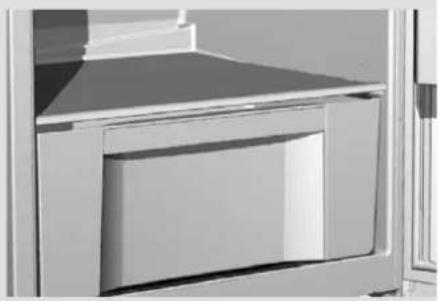

SchubladenSchubladen

Innenseite der Kühlschranktür

Ventilator Ventilator

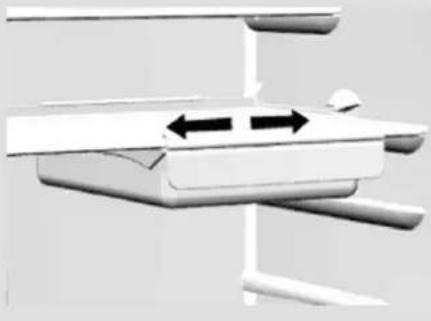

Ausziehbare Servierschublade

Empfohlene Verteilung der Lebensmittel im Kühlschrankinneren

Die Schubladen am Geräteboden unter der Glasablage dienen der Aufbewährung von Obst und Gemüse.
Sie gewährleisten genügend Feuchtigkeit und bewahren dadurch die Lebensmittel vor dem Austrocknen.
Die Innenseite der Kühlschranktür ist mit Ablagen oder Behältern ausgestattet, die zur Lagerung von Käse, Butter, Eier, Joghurt und anderen kleineren Packungen, Tuben, Konserven, u.ä. bestimmt sind. Im unteren Teil der Tuf befi ndet sich die Abstellfl äche für Flaschen.
- Der Ventilator ist unter der Kühlschrankdecke oder hinter der Rückwand des Kühlschranks versteckt eingebaut,trägt zur gleichmäßigeren Temperaturverteilung bei und verringgert das Entstehen von Kondenswasser und Eisbildung.

Die ausziehbare Servierschublade ist zur Aufbewährung von Wurstaufschnitten, Kase, u.a. bestimmt.

Zum Herausziehen nur an der Vorderseite kurz anheiten und dann herausziehen. Die Servierschublade kann nach links und rechts geschoben werden.

Kuhlzonen im Kuhlschrank:

• oberer Teil: konservierte Nahrung, Brot, Wein, Gebäck, ...
• mittlerer Teil: Milchprodukte, Kase, zubereitete Lebensmittel, Süßspeisen, Säfte, Bier, Fertigerichte,...
• unterer Teil: Fleisch, Fleischprodukte, Feinkost, ...
  Gemüse-/Obstfach: frisches Obst, Gemüse, Salat,...; bei Geräten ohne Long-Fresh-Zone auch Mohrbruben, Kartoffeln, Zwiebeln, Knoblauch, Tomaten, tropische Früchte, Sauerkraut, weiß Rübe,...
• Long-Fresh-Zone: Frischfl eisch, Fleischprodukte, Fisch, Meeresfrüchte, Milchprodukte, Salat, Obst, Gemüse, Mayonnaise, Saucen...

Kuhlzonen in der Kuhlschranktür:

• obere Kuhlzone in der Kuhlschranktur: Eier, Butter, Kase...
  -unte Kuhlzone in der Kuhlschranktur: Getrakte, Dosen, Flaschen,...

Gefrierfachzonen:

• Oberposition der Abstellfläche: furs Einfrieren (haben nur eine Modelle).
• Unterposition der Abstellfläche: für Aufbewährung (haben nur weniger Modelle).

Aufbewährung von Lebensmitteln im Kühlschrank

Wichtige Hinweise zur Aufbewährung von Lebensmitteln

• Ordnungsgemäß Gerbrauch des Gerätes, entsprechende Verpackung der Lebensmittel, Aufrechterhaltung der geeigneten Temperatur und Einhaltung der Hygiene der Lebensmittel beeinflussen entscheidend die Qualität der Aufbewährung von Lebensmitteln.
• Beachten Sieitte das Haltbarkeitsdatum der Lebensmittel, welches auf der Lebensmittelverpackung angegeben ist.
• Lebensmittel, die im Kühlschrank gelagert werden, müssen in geschlossenen Behältern oder entsprechend verpackt sein, damit sie keinen Geruch bzw. Feuchtigkeit aufnehmen/ abgeben.
• Keine entzündlichen, flüchtigen und explosiven Stoffe im Kühlschrank aufbewahren!
• Flaschen mit hohem Alkoholgehalt müssen gut verschlossen sein und aufrecht gelagert werden.
• Einige organische Lösungen, ätherische Öle in Zitronen- und Orangenschalen, Buttersäure u.ä. können bei längerem Kontakt mit Kunststoffoberfl achen oder Dichtungen Beschädigungen und vorzeitiges Altern der Materialien hervorrufen.
• Unangenehme Gerüche weisen auf Unreinheiten im Gerät bzw. verdorbene Lebensmittel hin (siehe Kapitel „Reinigung und Pflüge des Gerätes").
• Bei längerer Abwesenheit sollenn Sie leicht verderbliche Lebensmittel aus ihrem Kühlschrank entfernen.

Aufbewahrungszeiten von Lebensmitteln

Empfohlene Aufbewahrungszeiten im Kuhlschrank

Lebensmittel Lagerungszeit
Eier, Marinaden bis zu 10 Tagen
Käse bis zu 10 Tagen
Wurzelgemüse bis zu 8 Tagen
Butter bis zu 7 Tagen
Süβspeisen, Obst, Fertiggerichte, Fleisch bis zu 2 Tagen
Fisch, Hackfl eisch, Meeresfrüchte bis zu 1 Tag

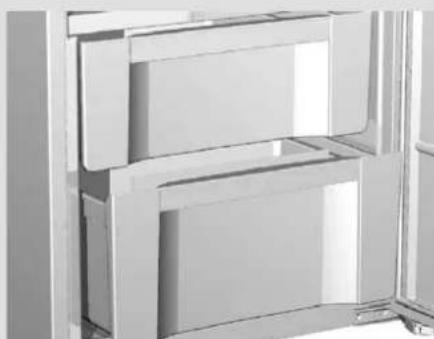

Aufbewährung von Lebensmitteln in der Long-Fresh-Zone

Die Long-Fresh-Zone ermitteligt die Lagerung einer breiten Palette von frischen Lebensmitteln ungebahr dreimal länger, als im normalen Kühlschrank. Die Lebensmittel bleiben langere Zeit frisch, behalten ihren Geschmack und ihren Nährwert. Das Auftreten von Fäulnis und Masseschwund wird verringert, deswegen ist das Obst und Gemüse frischer und natürlicher. Die Lagerungstemperatur beträgt ungebahr 0^ C (voreingestellt). Die Temperatur kann im Bezug auf die Temperaturänderungen Temperatur im Kühlschrankinnenraum, zwischen -2^ C und +3^ C variieren. Wenn die Temperatur der Umgebung, in welcher das Gerät aufgestellt ist, niedriger als 16^ C ist, ist empfehlenswert, die Temperatur im Kühlschrank auf 4^ C oder niedriger einzustellen. Für optimale Ergebnisse muss das Fach vollkommen geschlossen sein.

Die Feuchtigkeit in der Long-Fresh-Zone hangt vom Feuchtigkeitsgehalt der Lebensmittel, die im Fach aufbewahrt werden sowie von der Häufigkeit des Öffnens des Faches ab.
- Überprüfen Sie beim Kauf von Lebensmitteln, ob diese frisch sind, weil davon die Qualität und Haltbarkeit der Lebensmittel abhängig ist.
Lagern Sie unverpackte Lebensmittel (tierischer oder pfl anzlicher Herkunft) gesondert oder verpacken Sie diese. Verhindern Sie, dass verschiedene Fleischsorten einander berühren. Diese sollen getrennt verpackt aufbewahrt werden, damit es nicht zu früherzeitigen bakteriellen Zersetzungsprozessen kommt, wenn das Fleisch verdorben wird.
- Nehmen Sie die Lebensmittel 30-60 Min. vor dem Verzehr aus der Long-Fresh-Zone, damit sich ihr Geschmack und ihr Aroma bei Zimmertemperatur voll entfallen kann.

• Lebensmittel, die auf niedrige Temperaturen empfindlich sind und zur Aufbewährung in der Long-Fresh-Zone nicht geeignet sind: Ananas, Avocado, Bananen, Oliven, Kartoffeln, Auberginen, Gurken, Bohnen, Paprika, Zuckermelonen, Wassermelonen, Zucchini,...

Empfohlene Aufbewahrungszeiten in der Long-Fresh-Zone:

Lebensmittel: Lagerungszeit
Wurst, Aufschnitt, Rindfl eisch, Schweinefl eisch, Wild, Rohfl eisch	bis zu 7 Tagen
Gefl ügel bis zu 5 Tagen
Fisch bis zu 4 Tagen
Meeresfrüchte bis zu 3 Tagen
Gemüse:
Kohl, Knoblauch, Mohrüber bis zu 180 Tagen
Sellerie, Kräuter bis zu 30 Tagen
grüner Salat, Blumenkohl, Chicoree, Rhabarber	bis zu 21 Tagen
Broccoli, Spargel, Wirsing, Chinakohl, Kohlrabi, Rettich	bis zu 14 Tagen
Zwiebeln, Pilze, Spinat, Erbsen bis zu 7 Tagen
Obst:
Äpfel bis zu 180 Tagen
Birnen, Kiwi	bis zu 120 Tagen
Trauben, Quitten	bis zu 90 Tagen
Pfirsiche	bis zu 30 Tagen
Johannisbeeren, Stachelbeeren, Pfl aumen	bis zu 21 Tagen
Aprikosen, Heidelbeeren, Kirschen	bis zu 14 Tagen
Himbeeren, Erdbeeren	3-5 Tage
Sonstiges:
Milch	bis zu 7 Tagen
Butter	bis zu 30 Tagen
Käse	bis zu 30 Tagen

• abhängig von der Qualität und dem Frischegrad der Lebensmittel

Einfrieren und Aufbewährung von Gefrorenem

Einfrieren von Lebensmitteln

• Schalten Sie 24 Stunden vor dem Einfrieren frischer Lebensmittel die Funktion des intensiven Gefrierens

• Bedieneinheiten 1 und 2: Mit dem Knopf B, Position SF/SC;

• mechanische Bedienung: Position des Knopfes zwischen 4 und 5.

Legen Sie nach Ablauf dieser Zeit die frischen Lebensmittel auf die Ablage in der oben angezeigten Lage, damit sie die schon gefrorenen Packungen nicht berühren. Legen Sie bei Geräten ohne Ablagen die Lebensmittel vorne auf den Boden.

• Nach Ablauf von 24 Stunden konnen Sie die gefrorenen Lebensmittel in die Gefrierschubladen legen und die Prozedur nach Bedarf wiederholen.
• Zum Einfrieren kleinerer Mengen von Lebensmitteln (bis 1kg), ist die Verwendung der Intensiv-Gefrieren-Funktion nicht notwendig.

Wichtige Hinweise zum Einfrieren von frischen Lebensmitteln

• Im Gefrierschrank sollenn nur Lebensmittel eingefroren werden, die dazu geeignet sind und niedrige Temperaturen vertragen. Die Lebensmittel sollen frisch und vongreater Qualität sein.
• Wahlen Sie eine für das jeweilige Lebensmittel geeignete Verpackung und verpacken Sie es ordnungsgemäß.
  Die Verpackung muss luft- und feuchtigkeitsundurchlüssig sein, um das Austrocknen des Inhalts um Vitaminverluste zu verhindern.
• Versehen Sie die verpackten Lebensmittel mit einem Etikett mit Angaben über die Art und Menge des Lebensmittels und dem Datum des Einfrierens.
• Es ist überaus wichtig, dass Lebensmittel sochnell wie möglich einfrieren, deswegen sollen den Packungen nicht zu groß sein. Außen dem sollen den Sie die Lebensmittel vor dem Einfrieren abkühlen.
  Die Menge der frischen Lebensmittel, die Sie auf einmal einfrieren konnen, ist auf dem Typenschild mit den Geratedaten angegeben. Wenn Sie größere Mengen von Lebensmitteln einfrieren möchen, wird die Qualität des Einfrierens, sowie die Qualität der schon eingefrorenen Lebensmittel beeinträchtigt.

Aufbewährung von industriell gefrorenen Lebensmitteln

Auf der Verpackung industriell gefrorener Lebensmittel sind Aufbewährungsdaeuer und Aufbewahrungstemperatur angegeben. Beachten Sie bei der Aufbewahrung und Verwendung von industriell gefrorenen Lebensmitteln die Anweisungen des Herstellers. Kaufen Sie nur gut verpackte gefrorene Lebensmittel, die mit allen Daten ausgestattet

Lagerungszeit gefrorener Lebensmittel

sind und in Gefrierschranken aufbewahrt wurden, die eine Mindesttemperatur von -18^ haben. Kaufen Sie keine gefrorenen Lebensmittel, die mit Reif umgegeben sind, da diese wahrrscheinlich mehrmals aufgetaut worden sind. Sichern Sie gefrorene Lebensmittel vor dem Abtauen, weil ihre Aufbewährungszeit durch den Temperaturanstieg verkürzt und ihre Qualität beeinträchtigt wird.

Empfohlene Lagerungszeiten im Gefrierschrank

Lebensmittel Lagerungszeit
Obst, Rindfl eisch 10 bis 12 Monate
Gemüse, Kalbfl eisch, Gefl ügel 8 bis 10 Monate
Wild 6 bis 8 Monate
Schweinefl eisch 4 bis 6 Monate
Hackfl eisch 4 Monate
Brot, Gebäck, Fertiggerichte, magerer Fisch	3 Monate
Innereien 2 Monate
geräucherte Würste, fetter Fisch 1 Monat

Aufbewahrungszeit gefrorener Lebensmittel

Teilweise bzw. vollkommen abgetaute Lebensmittel sollen möglichst bald verzehrt werden. Kälte konserviertzar Lebensmittel, vernichtet jedoch nicht die Mikroorganismen, die nach dem Abtauen wieder aktiv werden und die abgetauten Lebensmittel bald verderben.

Teilweises Abtauen der Lebensmittel verringert den Nährwert,** besonders bei Obst und Gemüse, sowie bei Fertigspeisen.

Abtauen des Gerätes

Automatisches Abtauen des Kühlschranks

Sie brauchen den Kühlschrank nicht abzutauen, weil das Eis an der Rückwand automatisch abgetaut wird.

Das Eis, das sich während des Kompressorbetriebs an der Hinterwand ansetzt, taut während der Ruhepausen des Kompressors ab und fließt tropfenweise an der Rückwand hinunter, danach durch eine Öffnung in der Geräte hinterwand in ein Gefäß oberhalb des Kompressors, wo es verdunstet. Falls sich an der Hinterwand des Kühlschranks eine übermöig dicke Eisschicht (3-5 mm) bilden sollen, schalten Sie den Kühlschrank durch Betätigung der Taste aus und tauen Sieihn manuell ab.

Abtauen des Gefrierfaches

• Tauen Sie den Gefrierschrank ab, wenn sich eine ungebär 3-5 mm dicke Reif- bzw. Eisschicht gebildet hat.
• Schalten Sie 24 Stunden vor dem Abtauen die Intensiv-Gefrieren-Funktion ein (siehe Kapitel „Bedienung“ hinsichtlich der Ausführung des Geräts - Intensivgefrieren), damit die Lebensmittel noch zusätzlich abgekühlt werden. Nehmen Sie nach Ablauf dieser Zeit die gefrorenen Lebensmittel aus dem Gefrierschrank und sichern Sie diese vor dem Abtauen.
• Schalten Sie das Gerät ab (siehe Kapitel Bedienung, Ein/Ausschalten des Geräts) undziehen Sie den Stecker des Anschlusskabels aus der Steckdose Heraus.
• Lassen sie die Tür des Gefrierfaches so lange geöffnet, bis Eis und Reif genug which sind, um entfernt werden zu küssen. Zur Enternung von Eis-und Reifschichten konnen Sie den Kunststoffschaber verwenden. Passen Sie jedoch darauf, dass der Innenaum des Gefrierfaches nicht beschädigt wird. Entfern den Eis - und Reifschachten mit einem Tuch noch bevor sie abgetaut sind.
• Tauen Sie das Gerät auf keinen Fall mit elektrischen Geräten (Haartrockner, u.ä.) ab! - Lebensgefährlich!
• Verwenden Sie beim Abtauen keine Sprühmittel, daß diese die Kunststoffe beschädigen können bzw. gesundheitsschädlich sind.
• Reinigen Sie den Innenraum des Gerätes mit einem weichen Tuch und reiben Sie ihn trocken (siehe Kapitel „Reinigung und Pfl ege").
• Schalten Sie das Gerät ein, bevor Sie die Lebensmittel wieder in den Gefrierschrank legen.

Reinigung des Gerätes

Trennen Sie das Gerät vor dem Reinigen vom Stromversorgungsnetz

(siehe Kapitel Bedienung, Ein-/Ausschalten des Gerätes) undziehen Sie den Stecker des Anschlusskabels aus der Steckdoseheraus. Eine spezielle antibakterielle Schutzschicht in derobersten Schicht der Innewände verhindert das Wachstum von Bakterien und gewährleistet dadurch eine größere Hygiene im Gerät. Achten Sie beim Reinigen daraufuf, dass alle Reinigungsmittelrechte entfernt werden.

• Reinigen Sie die Außenfläche des Gerätes mit Wasser und einem flüssigen Reinigungsmittel.
• Verwenden Sie zum Reinigen von Kunststoffeilen und lackierten Oberfl achen keine scheuernden oder aggressiven Reinigungsmittel (wie z.B. Pfl egemittel fur Edelstahl u.a.), damit Sie nicht die Oberfl ache des Gerätes beschädigen.

• Lackierte Oberflächen und Aluminiumoberflächen können Sie mit einem weichen Tuch und einem alkoholhaltigen Reinigungsmittel reinigen (z.B. mit einem Glasreiniger).

• Reinigen Sie den Geräteinnenraum und das Zubehör mit einem verdünnten flüssigen Reinigungsmittel und lauwarmen Wasser, dem Sie etwas Essig hinzufugen.

Gefäße, Ablagen und Schubladen, die Zierprofi le haben (Metall-Look), sind zur Reinigung in der Geschirrspulmaschine nicht geeignet! Reinigen Sie diese mit einer Geschirrspulmittellosung und einem weichen Tuch. Scheuern ist nicht erlaubt!

• Geräte ohne Long-Fresh-Zone: die Kühloberfläche auf der Rückseite wird von Zeit zu Zeit abgetaut. Die Rinne und die Öffnung, in die das Tauwasser fließt,)dürfen nicht verstopt für (Lebensmittelrechte). Überprüfen Sie diese mehrmals und reinigen Sie sie nach Bedarf (z.B. mit einem Kunststoffstrohhalm).

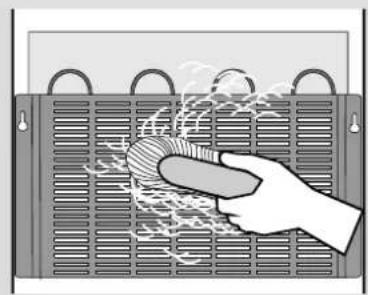

• Der Kondensator an der Rückwand des Gerätes muss immer sauber, frei von Staub oder Ablagerungen gehalten werden. Entfernen Sie den Staub von Zeit zu Zeit mit einer weichen nichtmetallischen Bürste oder einem Staubsauger.

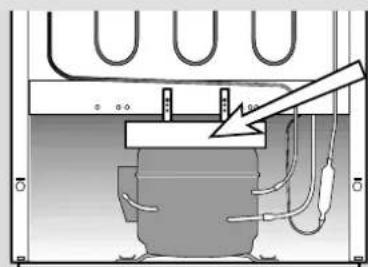

• Reinigen Sie auch den Behälter, der sich oberhalb des Kühlschrankkompressors befindet. Wenn Sie diesen zum Reinigen entfernt haben, stellen Sieihn nach dem Reinigen wieder auf seinen Platz zurück. Sorgen Sie damit, dass sich der Behälter im waagrechten Zustand befind!
• 3-5 mm dicke Reif- bzw. Eisablagerungen erhöhen den Stromverbrauch, deswegen müssen Sie diese regelmäßig entfernen. Verwenden Sie dazu keine scharfen Gegenstände, Lösungsmittel oder Sprays.
• Schalten Sie nach dem Reinigen das Gerät wieder ein und legen Sie die Lebensmittel hinein.

Beseitigung von Störungen

Störung: Ursache bzw. Beseitigung der Störung
Nach dem Anschluss an das Stromversorgungsnetz Funktioniert das Gerät nicht:	Überprüfen Sie, ob die Steckdose unter Spannung steht und ob das Gerät eingeschaltet ist.
Das Kühlsystem arbeitet schon seit längerer Zeit ununterbrochen:	Zu hohe Umgebungstemperatur.Zu hauli ges Öffnen bzw. zu langle geöffnete Gerätür.Mangelhaf geschlossene Gerätür (Fremdkörper zwischen Tür und Türrahmen, hängende Tür, Überprüfung der Dichtung, usw.).Lagerung einer zu großen Menge von Lebensmitteln.Der Sensor im Kühlschrank (A) (nur bei einigen Modellen) ist mit frischen Lebensmitteln überdeckt. Ermöglichen Sie eine frei Luftzirkulation um den Sensor.Die Funktion des intensiven Kühlers ist eingeschaltet.
Übermäßig Eisablagerung an der Rückwand im Geräteinneren ist die Folge von:	Zu hauli gem Öffnen bzw. zu langle geöffneter Gerätür.Einlagerung von warmen Lebensmitteln in den Kühlschrank.Kontakt der Speise oder des Kochtopfes mit der Hinterwand im Kühlschrankinnenraum.Mangelhaftem Dichten der Gerätür.Wenn die Dichtung verschmutzt oder beschädigt ist, reinigen Sie oder lassen Sie sie austauschen.
Wasser fl ießt aus dem Kühlschrank:	Aus dem Kühlschrank fl ießt Wasser, wenn die Abfl ussöffnung für Tauwasser verstopft ist, oder wenn Tauwasser außerhalb der Abfl ussrinne tropft.Reinigen Sie die verstopfte Abfl ussöffnung mit einem Kunststoffstrohhalm. Rufen Sie bei Modellen mit Long-Fresh-Zoneitte den Kundendienst an.Tauen Sie die zu dicke Eisschachten manuell ab (siehe Kapitel „Abtauen des Geräts").
Austausch der Glübbrinne:	Unterbrechen Sie vor dem Austausch der Glübbrinne unbedingt die Stromzuführ des Gerätes (ziehen Sie den Stecker aus der Steckdose).B – Stecken Sie den Schraubenzieher in den Spalt der Abdeckung, haben Sie diese etwas an und behmen Sie sie hereaus.Tauschen Sie die Glübbrinne aus (E 14, mit der gleichen Leistung wie die vom Werk eingebaute Glübbrinne) und setzen Sie die Abdeckung wieder auf.Ensorgen Sie defekte Glübbrinnen nicht zusammen mit organischen Abfallen.Glübbrinnen sind Verbrauchsmaterial und sind nicht Gegenstand der Garantie!
Nutzliche Hinweise zur Beseitigung von Störungen	·Wenn keine der oben genannten Ursachen zutrifft, trennen Sie das Gerät vom elektr. Versorgungsnetz (siehe Kapitel Ein-/Ausschalten des Gerätes),ziehen Sie den Stecker des Anschlusskabels aus der Steckdose, warten Sie 10 Minuten ab und schalten Sie das Gerät danach wieder ein. Falls die Störungen noch immer auftreten, rufen Sie den nachstgelegenen Kundendienst an und geben Sie den Gerätotyp, das Modell und die Seriennummer, sowie die Gerätedaten auf dem Typenschild, das, sich im Gerätinneren befi ndet, besteht.

Informationen über Betriebsgeräusahe

Das Kühlen in Kuhl-/Gefriergeräten wird durch ein Kuhlsystem mit einem Kompressor ermöglich, der eine gewisse Gerauschentwicklung aufweist. Die Gerauschintensität ist vom Aufstellungsord, sowie von der fachgerechten Benutzung und vom Alter des Gerätes abhängig.

• Nach der Inbetriebnahme des Gerätes kann der Betrieb des Kompressors (fließende Gerausche) bzw. das Strömen der Kühlfüssigkeit während des Kompressorbetriebs etwas lauter sein. Das ist kein Zeichen für eine Störung und hat keine Wirkung auf die Lebensdauer des Gerätes. Mit der Zeit werden diese Gerausche leiser.
• Manchmal sind während des Betriebs des Gerätes ungewöhnliche oder lautere Gerausche hörbar, die für das Gerät unüblich sind und oftmals Folge von unsachgemäßer Aufstellung sind:
• Das Gerät muss gerade und stabil auf einer festen Unterlage stehen.
• Das Gerätarf die Wand oder die benachbarten Kuchenelemente nicht berühren.
• Überprüfen Sie, ob sich die Innenausstattung des Gerätes auf ihrem Platz befi ndet, bzw. ob eventuell Dosen, Flaschen oder andere Gefäße Gerausche verursachen, weil sie einander berühren.

Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. Für unsere ORANIER-Geräte leisten wir unabhängig von den Verpflichtungen des Handlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie:

Die ORANIER-Garantie erstreckt sich auf die unentgeltliche Instandsetzung des Gerätes bzw. der beanstandeten Teile. Anspruch auf kostenlosen Ersatz besteht nur für solche Teile, die Fehler im Werkstoff und in der Verarbeitung aufweisen. Übernommen werden darauf samsliche direkten Lohn- und Materialkosten, die zur Beseitigung these Mangels anfallen. Weitergehende Ansprüche sind ausgeschlossen.

1. Die Werksgarantie beträgt 24 Monate und beginnnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Liefererschein nachzuweisen ist.
2. Innerhalb der Werksgarantie werden alle Funktionsehler, die trotz vorschrittsmäßigem Anschluss, sichgemäßer Behandlung und Beachtung der gültigen ORANIER-Einbauvorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille und Lacksäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des ORANIER-Gerätes unserem Kundendienst angezeigt werden.
   Transportschäden (diese müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden) sowie Einstellungen, Einregulierungs- und Umstellarbeiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werks-garantie.
3. Durch Inanspruchnahme der Werksgarantie verlangert sich die Garantiezeit weder für das ORANIER-Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.
4. Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Gerätes entscheidet unser Kundendienst nach billigem Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungssort, ausnahmsweise in der Kundendienstwerkstatt durchgeführt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, dass keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können.

5. Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

6. Wir haften nicht für Schäden und Mängel an Geräten und deren Teile, die verursacht wurden durch:

7. Außerere chemische oder physikalische Einwirkungen bei Transport, Lagerung, Aufstellung und Benutzung (z.B. Schaden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung). Haarrissbildung bei emailierten oder kachelglasierten Teilen ist kein Qualitätsmangel.
   FalscheGroßenwahl.

8. Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen allgemeinen und ortlichen Vorschriften der zuständigen Behörden, Gas- und Elektrizitätsversorgungsunternehmen. Darunter fallen auch Mängel an den Abgasleitungen (Ofenrohr, ungenügender oder zu starker Schornsteinzug) sowie unsachgemäß ausgeführte Instandhaltungsarbeiten, insbesondere Vornahme von Veränderungen an den Geräten, deren Armaturen und Leitungen.
9. Verwendung ungeeigneter Brennstoffe bei mit Kohle und Heizöl gefeuerten Geräten; ungeeigneter Gasbeschaffenheit und Gasdruckschwankungen bei Gasseräten; ungewöhnlichen Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten.
10. Falsche Bedienung und Überlastung und dadurch verursachter Überhitzung der Geräte, unsachgemäßer Behandlung, ungenügender Pflege, unzureichender Reinigung der Geräte oder ihrer Teile; Verwendung ungeeigneter Putzmittel (siehe Bedi- nungsanleitung).

Verschleib der den Flammen unmittelbar ausgesetzt Teilen aus Eisen und Schamotte (z.B. Stahl-Guss- oder Schamotteauskleidungen).

Wir haften nicht für mittelbare und unmittelbare Schäden, die durch die Geräte verursacht werden. Dazu gehören auch Raumverschmutzungen, die durch Zersetzungssprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofteilen niederschlagen können.

Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen.

ORANIER Heiz- und Kochtechnik GmbH
Weidenhäuser Str. 1 - 7
35075 Gladenbach

ORANIER

Die Welt des Kochens und des Heizens - Tradition und Fortschritt

KoCHTECHNIK

Einbauherde Gas oder Elektro: in modernem oder nostalgicchem Design
Einbau-Gas-Kochmulden
Glaskeramik-Kochfelder mit Bedienung uber Herd oder Touch-Control
Gas-CERAN-2000: Gasbeheiztes CERAN-Feld mit energiesparender Kochtechnik und Gasherd mit elektronischer Steuerung
Gourmet-Koch-Backstationen 90 und 100 cm: Ausführung mit Gaskochfläche, Gas- oder Elektrobackofen
Dunstabzugsgeräte: Wand- und Kochinselhauben sowie Flachlüfter 60 und 90 cm
Kuhl- und Gefriergeräte
Geschirrspulautomaten
Standherde Gas und Elektro
Gas-Heiz- und Kochherde
Gas-Zusatzherde

HEIZTECHNIK

Kaminofen fur Holz und Gasbefeuerung
Gasheizautomaten
Olofen
Dauerbrandofen fur Holz und Kohle

ORANIER produziert und vertreibt seit Jahrzehnten Produkte, die sich durch Qualität und Design auszeichnen.

6-99.04.10.000
