EKI1220IB - Kühlschrank Novamatic - Kostenlose Bedienungsanleitung

Marke	Novamatic
Modell	EKI1220IB
Produkttyp	Kühlschrank mit Gefrierfach
Abmessungen (H x B x T)	1221-1227 x 549 x 560 mm
Bruttokapazität (ca.)	240 L (Schätzung)
Klimaklasse	SN, N, ST, T (von +10°C bis +43°C)
Stromversorgung	230 V, 50 Hz
Sonderfunktionen	Supercool, Superfrost, elektronische Temperaturregelung
Abtauart (Kühlschrank)	Automatisch
Abtauart (Gefrierschrank)	Manuell
Innenbeleuchtung	Austauschbare Glühbirne (max. Leistung auf Diffusor angegeben)
Innenausstattung	Herausnehmbare Glasablagen, Türfächer, Gemüseschublade, Eiswürfelbehälter
Einbaukompatibilität	Ja (erfordert Lüftungsöffnung)
Türanschlag wechselbar	Möglich (Anleitung beiliegend)
Kindersicherheit	Türverschlussvorrichtung, gefährliche Verpackungen
Wartung	Reinigung mit warmem Wasser und Natron, Staubentfernung am Kondensator
Kundendienst	Kontakt mit Modell, PNC und Seriennummer
Ersatzteile	Originalteile beim Hersteller erhältlich

Häufig gestellte Fragen - EKI1220IB Novamatic

Wie stelle ich die Temperatur meines Novamatic EKI1220IB Kühlschranks ein?

Verwenden Sie die Tasten + (C) oder - (E) am Bedienfeld. Die Solltemperatur blinkt während der Einstellung. Nach 5 Sekunden ohne Eingabe kehrt die Anzeige zur tatsächlichen Temperatur zurück. Die empfohlene Temperatur beträgt +5°C.

Was tun, wenn sich Wasser am Boden des Kühlschranks ansammelt?

Dies deutet darauf hin, dass der Ablauf der Tauwasserablauf verstopft ist. Reinigen Sie ihn mit dem mitgelieferten Stab (im Ablauf) um den Abfluss wiederherzustellen.

Wie verwende ich die Supercool-Funktion?

Drücken Sie die Taste SUPERCOOL (I). Die gelbe Kontrollleuchte (H) leuchtet auf. Die Funktion schaltet sich nach ca. 6 Stunden automatisch aus oder durch erneutes Drücken der Taste. Sie senkt die Temperatur auf +2°C, um frische Lebensmittel schnell zu kühlen.

Wie taut man das Gefrierfach ab?

Wickeln Sie die Lebensmittel in Zeitungspapier und stellen Sie sie kühl. Schalten Sie das Gerät mit der ON/OFF-Taste aus. Lassen Sie die Tür offen und stellen Sie ein Gefäß unter die Ablauföffnung (entfernen Sie den Stopfen). Sobald der Reif geschmolzen ist, wischen Sie ihn auf und setzen Sie den Stopfen wieder ein.

Mein Kühlschrank macht Geräusche, ist das normal?

Ja, Geräusche sind normal: Kältemittelumlauf (Gluckern), Kompressorbetrieb (Summen oder Klacken). Manche Geräusche können vom Möbel stammen. Wenn das Geräusch übermäßig wird, überprüfen Sie, ob das Gerät waagerecht steht und nichts die Wände berührt.

Wie reinigt man das Innere des Kühlschranks?

Verwenden Sie warmes Wasser mit Backpulver. Verwenden Sie niemals Scheuermittel, Scheuerpulver oder Stahlschwämme. Gründlich ausspülen und trocknen. Zum einfacheren Reinigen können Sie die Türfächer entfernen.

Was tun bei Stromausfall?

Öffnen Sie die Tür nicht. Wenn der Ausfall weniger als 12 Stunden dauert und der Gefrierschrank voll ist, bleiben die Lebensmittel gefroren. Bei längerer Unterbrechung verbrauchen Sie die Lebensmittel schnell. Die Supercool/Superfrost-Funktion schaltet sich automatisch aus.

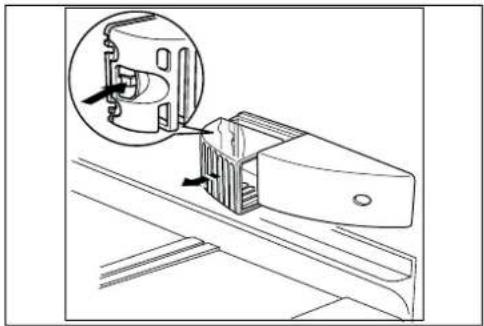

Wie wechselt man die Innenbeleuchtung?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Drücken Sie auf die hintere Verriegelung der Abdeckung und entfernen Sie diese. Ersetzen Sie durch eine identische Glühbirne (max. Leistung auf dem Diffusor angegeben). Setzen Sie die Abdeckung wieder auf.

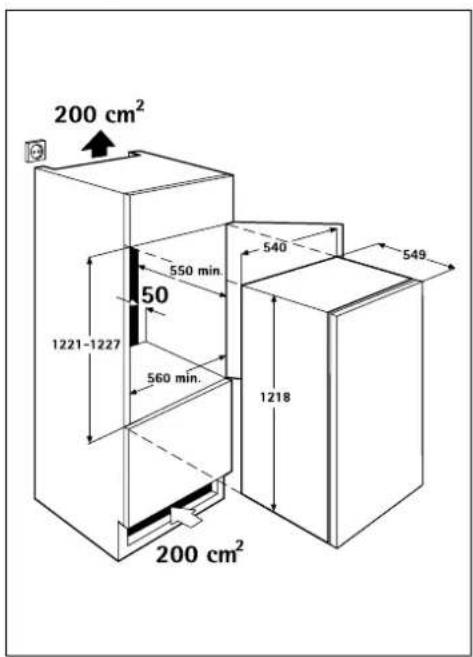

Welche genauen Maße für den Einbau?

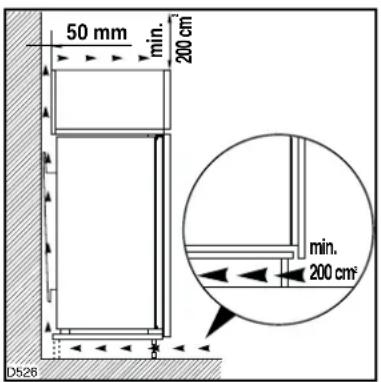

Höhe: 1221-1227 mm, Breite: 549 mm, Tiefe: 560 mm. Eine Lüftungsöffnung von mindestens 200 cm² im Sockel und eine Nische mit einem Lüftungskanal von 50 mm Tiefe und 540 mm Breite sind erforderlich.

Kann ich den Türanschlag wechseln?

Ja, die Tür ist wechselbar. Befolgen Sie die mitgelieferte Montageanleitung. Nach dem Wechsel überprüfen Sie, ob die Magnetschließdichtung richtig haftet. Im Winter, wenn die Dichtung nicht klebt, erwärmen Sie sie vorsichtig mit einem Fön.

BEDIENUNGSANLEITUNG EKI1220IB Novamatic

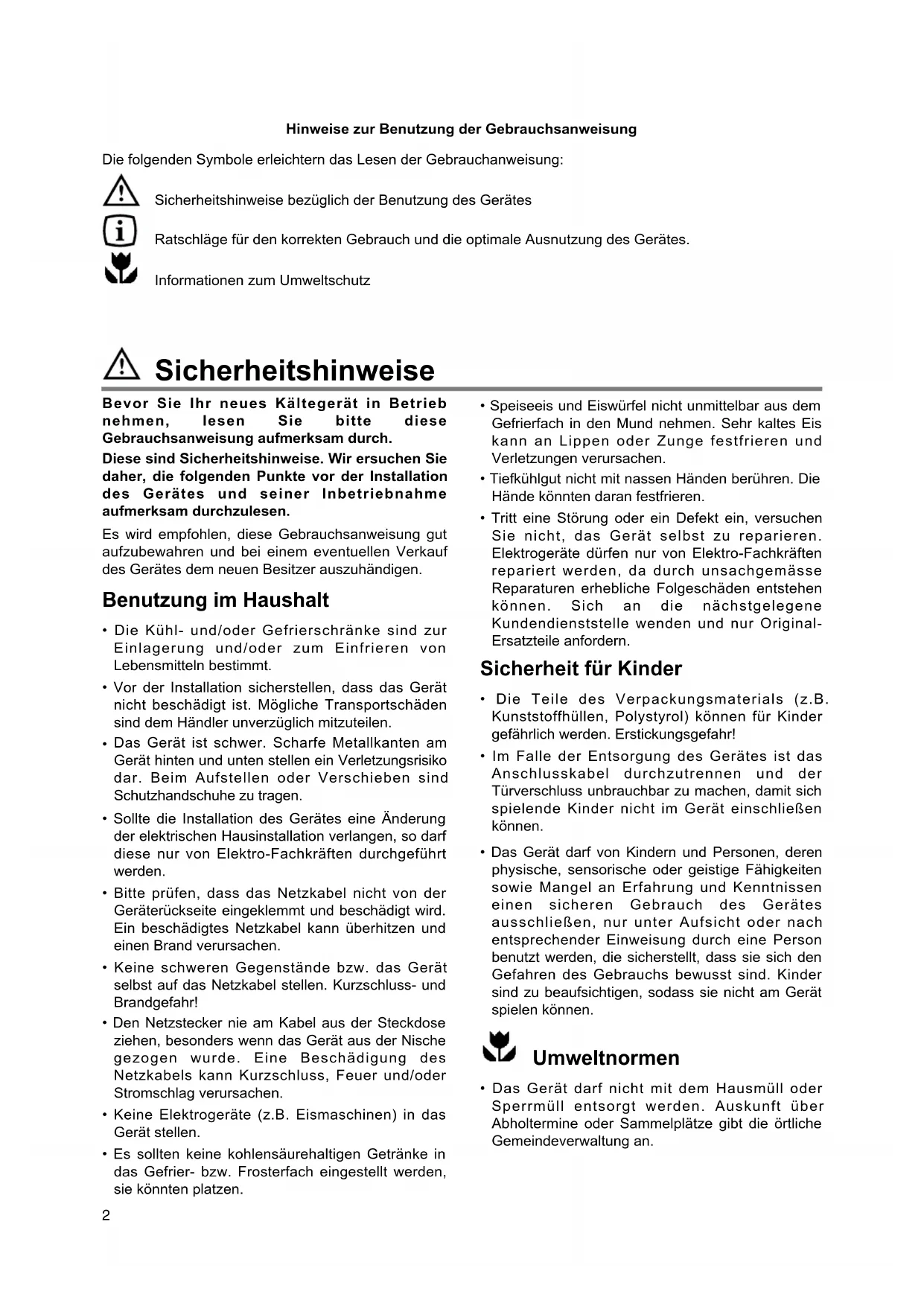

Hinweise zur Benutzung der Gebrauchsanweisung

Die folgenden Symbole erleichtern das Lesen der Gebrauchanweisung:

Sicherheitshinweise bezüglich der Benutzung des Gerätes

Ratschläge für den korrekten Gebrauch und die optimale Ausnutzung des Gerätes.

Informationen zum Umweltschutz

Sicherheitshinweise

Bevor Sie Ihr neues Kältegerät in Betrieb nehmen, lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch.

Diese sind Sicherheitshinweise. Wir ersuchen Sie daher, die folgenden Punkte vor der Installation des Gerätes und seiner Inbetriebnahme aufmerksam durchzulesen.

Es wird empfohlen, diese Gebrauchsanweisung gut aufzubewahren und bei einem eventuellen Verkauf des Gerätes dem neuen Besitzer auszuhändigen.

Benutzung im Haushalt

• Die Kühl- und/oder Gefrierschränke sind zur Einlagerung und/oder zum Einfrieren von Lebensmitteln bestimmt.
• Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.
• Das Gerät ist schwer. Scharfe Metallkanten am Gerät hinten und unten stellen ein Verletzungsrisiko dar. Beim Aufstellen oder Verschieben sind Schutzhandschuhe zu tragen.
• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.
• Bitte prüfen, dass das Netzkabel nicht von der Geräterückseite eingeklemmt und beschädigt wird. Ein beschädigtes Netzkabel kann überhitzen und einen Brand verursachen.
• Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel stellen. Kurzschluss- und Brandgefahr!
• Den Netzstecker nie am Kabel aus der Steckdose ziehen, besonders wenn das Gerät aus der Nische gezogen wurde. Eine Beschädigung des Netzkabels kann Kurzschluss, Feuer und/oder Stromschlag verursachen.
• Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.

• Es sollten keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie könnten platzen.

• Speiseeis und Eiswürfel nicht unmittelbar aus dem Gefrierfach in den Mund nehmen. Sehr kaltes Eis kann an Lippen oder Zunge festfrieren und Verletzungen verursachen.

• Tiefkühlgut nicht mit nassen Händen berühren. Die Hände könnten daran festfrieren.
• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemässe Reparaturen erhebliche Folgeschäden entstehen können. Sich an die nächstgelegene Kundendienststelle wenden und nur Original-Ersatzteile anfordern.

Sicherheit für Kinder

• Die Teile des Verpackungsmaterials (z.B. Kunststoffhüllen, Polystyrol) können für Kinder gefährlich werden. Erstickungsgefahr!
• Im Falle der Entsorgung des Gerätes ist das Anschlusskabel durchzutrennen und der Türverschluss unbrauchbar zu machen, damit sich spielende Kinder nicht im Gerät einschließen können.
• Das Gerät darf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind. Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät spielen können.

Umweltnormen

- Das Gerät darf nicht mit dem Hausmüll oder Sperrmüll entsorgt werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an.

Inhalt

Sicherheitshinweise 2

Entsorgung ....3

Gebrauch Vor Inbetriebnahme ....3

Bedienungsblende / Inbetriebnahme / Temperaturregelung / Temperaturanzeige / Supercool-Funktion ....4

Temperaturen / Gerät abschalten / Superfrost-Funktion 5

Kühlabteilaustattung / Gefrierabteilausstattung ....6

Tipps 7

Wartung Abtauen / Reinigung ....8

Innenbeleuchtung 9

Wenn etwas nicht funktioniert / Kundendienst und Ersatzteile .....9

Technische Angabe 10

Installation Aufstellung 10

Elektrischer Anschluss 11

Einbau 11

Entsorgung

Verpackungsmaterialien

• Die mit dem Symbol gökennzeichneten Materialien sind recyclingfähig.

PE<=Polyäthylen

PS<=Polystyrol

PP<=Polypropylen

Sämtliche Verpackungsmaterialien sind recyclingfähig.

In Deutschland können Sie die Verpackung an den Händler zurückgeben, bei dem Sie das Gerät gekauft haben.

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Gebrauch

Vor Inbetriebnahme

Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Kältemittel zurückströmen kann.

- Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen könnten.

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.

Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen.

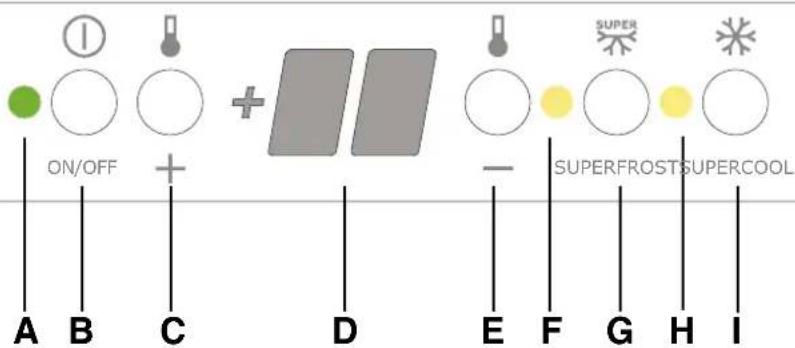

Bedienungsblende

A -Netzkontrollanzeige

B -Taste Ein/Aus (ON/OFF)

C -Taste Temperatureinstellung ("+"=wärmer)

D -Temperaturanzeige

E -Taste Temperatureinstellung ("-"kälter)

Bedienung

Inbetriebnahme

• Gerätestecker in die Steckdose stecken.
• Taste EIN/AUS (B)drücken. Die grüne Netzkontrollanzeige (A)leuchtet.
• Auf eine der Tasten "+" (C) oder "-" (E) drücken. Die Temperaturanzeige schaltet um und zeigt blinkend die eingestellte SOLL-Temperatur an.

Vor dem ersten Einlagern das Gerät ca.4 Stunden bei hoher Reglerstufe vorkühlen.

+5 °C ist die richtige Lagertemperatur für das Kühlgut.

Temperaturregelung

• Durch Druck auf eine der beiden Tasten “+”(C)oder “-”(E)wird die Temperaturanzeige von der IST-Temperatur (Temperaturanzeige leuchtet dauernd) auf die SOLL-Temperatur (Temperaturanzeige blinkt) umgeschaltet.
• Mit jedem weiteren Druck auf eine der beiden Tasten wird die SOLL-Temperatur um 1 °C verändert.
• Wird keine Taste mehr betätigt, schaltet die Temperaturanzeige nach kurzer zeit (ca.5 sec.) auto-matisch wieder auf die IST-Temperatur zurück.

F -SUPERFROST-Anzeige

G -SUPERFROST-Taste

H -SUPERCOOL-Anzeige

I -SUPERCOOL-Taste

Temperaturanzeige

Die Temperaturanzeige gibt mehrere Informationen.

• Bei normalem Betrieb wird die Temperatur angezeigt, die momentan im Kühlabteil vorhanden ist (IST- Temperatur).
• Während der Temperatureinstellung wird blinkend die im Moment eingestellte Kühlabteiltemperatur angezeigt (SOLL-Temperatur).

Achtung: Die Temperaturanzeige kann die tatsächliche Temperatur bis zu 24 Stunden verzögert anzeigen.

SUPERCOOL-Funktion

Die SUPERCOOL-Funktion beschleunigt das abkühlen frischer Lebensmittel und schützt gleichzei-tig die bereits eingelagerte Ware vor unerwünschter Erwärmung.

Dabei wird automatisch eine SOLL-Temperatur von +2 °C vorgegeben.

• Durch Drücken der Taste SUPERCOOL (I) wird die SUPERCOOL-Funktion eingeschaltet. Die gelbe Anzeige (H) leuchtet.
• Durch erneutes Drücken der Taste SUPERCOOL kann die SUPERCOOL-Funktion jederzeit manuell beendet werden. Die gelbe Anzeige erlischt.
• Wird die SUPERCOOL-Funktion nicht manuell beendet, schaltet die Elektronik des Gerätes die SUPERCOOL-Funktion nach ca.6 Std.ab.

Bei Stromausfall wird die SUPERCOOL-Funktion ausgeschaltet!

Temperaturen

Im Kühlraum gibt es unterschiedliche Temperaturbereiche .Oben ist es am wärmsten ,auf der Abdeckung über der Gemüseschale am kältesten. Die Innentemperaturen werden durch folgende Faktoren beeinflusst.

•Raumtemperatur
• Häufigkeit des Türöffnen
- Menge der eingelagerten Lebensmitteln
•Aufstellung des Gerätes

SUPERFROST-Funktion

Die SUPERFROST-Funktion beschleunigt das Einfrieren frischer Lebensmittel und schützt gleichzeitig die bereits eingelagerte Ware vor unerwünschter Erwärmung.

• Durch Drücken der Taste SUPERFROST (G) wird die SUPERFROST-Funktion eingeschaltet. Die gelbe Anzeige (F) leuchtet.
• Durch erneutes Drücken der Taste SUPERFROST kann die SUPERFROST-Funktion jederzeit manuell beendet werden. Die gelbe Anzeige erlischt.
• Wird die SUPERFROST-Funktion nicht manuell beendet, schaltet die Elektronik des Gerätes die SUPERFROST-Funktion nach 24 Stunden ab. Die gelbe Anzeige erlischt.

Bei Stromausfall wird die SUPERFROST-Funktion ausgeschaltet!

Gerät abschalten

Zum Abschalten die Taste EIN/AUS solange gedrückt halten, bis die Temperaturanzeige erlischt. Die gewählte Temperatureinstellung wird auch bei einer Netzunterbrechung beibehalten.

Kühlabteilausstattung

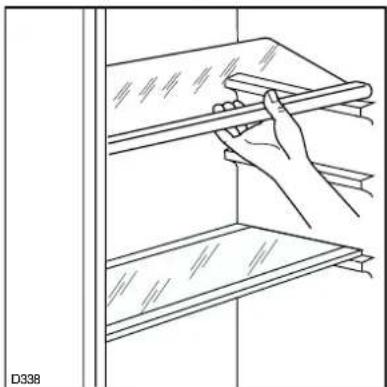

Abstellregale

- Zur Einlagerung von Lebensmittel-Packungen verschiedener Größe, sind die Abstellregale höhenverstellbar.

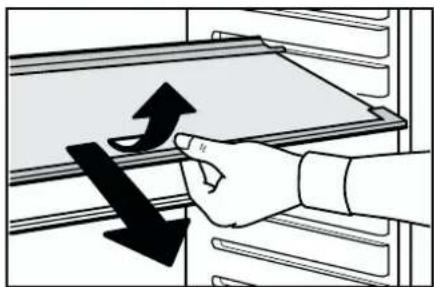

- Dazu die Abstellfläche soweit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lässt.

- Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vornehmen.

- Zur besseren Raumnutzung können die vorderen Halbteile der Ablagen auf die rückwärtigen hinaufgelegt werden.

Die Glasablage über der Gemüseschale und die Flascheablage müssen immer in der Stellung verbleiben, um eine korrekte Luftzirkulation zu gewährleisten.

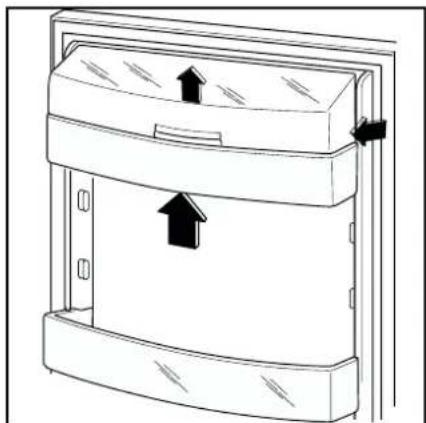

Türabsteller

• Die Abstellregale der Innentür sind höhenverstellbar.

- Das Abstellregal stufenweise in Pfeilrichtung drücken bis es frei wird; dann in der gewünschten Höhe wieder anbringen.

- Zur besseren Reinigung können die obere und die untere Ablagen ebenfalls herausgenommen werden.

Gefrierabteilausstattung

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiswürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden.

Bitte zur Entnahme der Eiswürfelschalen keine Metallgegenstände benutzen!

Tipps

Energie-Einsparung

• Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger. Bitte im Abschnitt "Aufstellung" nachsehen.
• Tür nur so lange wie nötig geöffnet lassen.
• Höchste Kälteeinstellung bei hoher Raumtemperatur und erheblicher Lebensmittelmenge kann fortdauernden Kühlschrank-Betrieb verursachen, dabei kann sich eine Reif- oder Eisschicht an der hinteren Innenwand bilden. In diesem Falle den Thermostatknopf auf wärmere Temperaturen stellen, damit das automatische Abtauen, mit folglich geringerem Stromverbrauch, gewährleistet werden kann.
• Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen lassen.
• Tiefkühlgut zum Auftauen in den Kühlraum legen. Die Kälte im Tiefkühlgut wird so zur Kühlung im Kühlraum genutzt.
• Den Verflüssiger, das Metallgitter an der Geräterückseite, mit einem Staubsauger oder einer Bürste immer sauber halten.

Richtiges Kühlen

• keine warmen Speisen oder dampfenden Flüssigkeiten in den Kühlschrank einstellen.
• Geruchverbreitende Lebensmittel müssen abgedeckt oder eingewickelt werden.
• Die Lebensmittel müssen so eingelagert werden, dass die Kälte um sie frei zirkulieren kann.

Nachstehend einige praktische Ratschläge:

• Fleisch (alle Sorten) in Plastikfolie einpacken und auf die Glasplatte, die sich über der Gemüseschale befindet, legen. In dieser Lage kann das Fleisch längstens 1-2 Tage aufbewahrt werden.
• Gekochte Nahrungsmittel, kalte Platten, usw. zugedeckt aufbewahren. Sie können auf jede beliebige Glasablage gelegt werden.
• Obst und Gemüse: nach vorherigem Säubern und Waschen in den Gemüseschalen) aufbewahren.
• Butter und Käse: in speziellen Behältern aufbewahren oder in Alu- bzw. Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden.
• Milch in Flaschen: gut verschlossen in den Flaschenhalter der Innentür stellen.

Wenn Bananen, Kartoffeln, Zwiebeln und Knoblauch nicht verpackt sind, sollten sie nicht in den Kühlschrank gegeben werden.

Tipps

Einfrieren und Tiefkühlagern

• Die Lebensmittel in kleine Portionen einteilen, damit der Gefriervorgang beschleunigt wird; dies ermöglicht das spätere Auftauen von kleineren Portionen.
• Die Lebensmittel in Alu- oder Polyäthylenfolien luftdicht verpacken.
  • Die einzufrierenden Lebensmittel sollen mit den Tiefkühlkosten nicht in Berührung kommen, um ein Temperaturanstieg an diese zu verhindern.
• Speiseeis, das direkt aus dem Gefrierfach genommen wird, kann Kälte-Brandwunden verursachen.
• Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewahrungszeit eingehalten werden kann.
• Der Transport vom Verkäufer zum Verbrauchen muß in kurzer Zeit erfolgen.
• Es sollten keine kohlensäurehaltigen Getränke in das Gefrierfach eingestellt werden, da sie explodieren können.
• Einmal aufgetaute Lebensmittel verderben schnell und können kein ein zweites Mal eingefroren werden.

Vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose ziehen.

Dieses Gerät erhält im Kaltekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisierten Fachpersonal durchgeführt werden.

Abtauen

Kühlraum

- An der Rückwand des Gerätes bildet sich im Betrieb eine Reifsicht, die in den Stillstandszeiten des Kompressors von selbst abtaut. Das Tauwasser läuft durch eine Rinne in eine Plastikschale auf der Rückseite des Gerätes (über dem Kompressor) und verdunstet dort.

- Reinigen Sie regelmäßig das Ablaufloch des Abtauwassers. Verwenden Sie hierzu den Reiniger, der sich schon im Ablaufloch befindet.

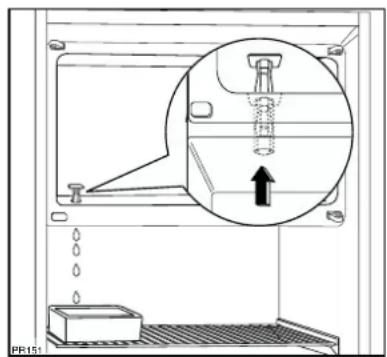

Gefrierraum

• Die Reifschicht mit dem Plastikschaber abkratzen.
- Wenn im Gefrierabteil die Eisschicht stärker als ca. 5 mm ist, tauen Sie Ihr Gerät ab.

Um ein vollständiges Abtauen durchzuführen, geht man wie folgt vor:

• Tiefkühlgut herausnehmen, in mehrere Lagen Zeitungspapier einpacken und abgedeckt an einem kühlen Ort lagern.
• Drücken die Taste "B" oder Stecker aus der Steckdose herausziehen;

- Tür offen lassen. Ein Gefäß auf den ersten Rost direkt unter das Ablaufloch stellen. Den Stöpsel wie in der Abbildung gezeigt entfernen.

• Nach beendetem Abtauprozess das Gefrierteil gut nachtrocknen und den Stöpsel wieder hineingeben.
• Nach dem Abtauen, Gerät einschließlich Innenausstattung gründlich reinigen.
• Lebensmittel einlagern und Gerät wieder in Betrieb nehmen.

Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigung des Gerätes vermieden werden kann.

Benutzen Sie kein mechanisches oder anderes Mittel für einen schnelleren Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen.

Reinigung

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen könnten.

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.

Den Innenraum mit lauwarmem Wasser und einem neutralen Reinigungsmittel reinigen.

Gut nachwaschen und sorgfältig trocknen.

Stillstandszeiten

• Den Stecker aus der Steckdose ziehen. Alle Lebensmittel herausnehmen und Gerät reinigen.
• Die Tür offen lassen, um im Inneren eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden.

Innenbeleuchtung

- Vor dem Lampenwechsel Gerät abschalten und den Netzstecker ziehen.

- Um die Lampe su wechseln, drücken die hintere Kupplung und gleichzeitig nehmen die Abdeckung in der Pfeilrichtung heraus.

Ersetzen durch eine neue Birne gleicher Leistung (die maximale Leistung ist am Leuchtkörper angegeben).

Wenn etwas nicht funktioniert

Falls das Gerät Störungen aufweisen sollte, bevor Sie den Kundendienst verständigen, überprüfen Sie zuerst folgendes:

Störung Abhilfe
Im Gerät wird es nicht kalt genug	Der Temperaturregler auf kältere Temperatur drehen.Die Lebensmittel müssen so eingelagert werden, dass die Kälte um sie frei zirkulieren kann.Tür richtig schließen.Die Umgebungstemperatur ist zu warm.
Gerät kühlt zu stark.	Der Temperaturregler auf wärmere Temperatur drehen.
Der Kompressor läuft ständig	Der Temperaturregler auf niedrigere Zahlen drehen.Die Umgebungstemperatur ist zu warm.Achten Sie darauf, dass diese Öffnungen nicht durch Sockelblenden oder Geschirr abgedeckt werden.Innerhalb der letzten 24 Std. wurden größere Mengen warmer Lebensmittel eingelagert.Tür nur so lange wie nötig geöffnet lassen.
Wasser im Kühlschrank.	Die Ablauföffnung an der Rückwand im Geräteinnenraum ist verstopft. Mit einem nicht scharfkantigen Gegenstand reinigen.
Geräusche	Manchmal sind sie charakterstisch für Kältegeräte.Wenn Kältemittel in dünne Rohre einströmt, können Sie ein blubberndes oder plätscherndes Geräusch hören.Immer wenn der Kompressor ein- oder ausschaltet, ist ein Klicken zu hören.Geräusche können durch das Instand setzen der Möbelstruktur entstehen.

Kundendienst und Ersatzteile

Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig anzugeben:

• Modellbezeichnung
  • Erzeugnis-Nummer (PNC)
  • Fertigungs-Nummer (S-No.)

Diese Angaben finden Sie auf dem Typschild links an der Innenseite des Gerätes. Damit Sie die Daten schnell bei der Hand haben, empfehlen wir, sie hier einzutragen.

Die technischen Angaben sind auf dem Typschild genannt, das auf der linken inneren Seite der Anlage liegt.

Im Falle einer Stromunterbrechung während der Lagerung von Tiefkühlkost bzw. von eingefrorenen Lebensmitteln soll die Tür des Gefrierfaches nicht geöffnet werden. Die Tiefkühlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt (12 Std.) und das Gerät voll ist. Wenn das nicht der Fall ist, ist es nötig, die tiefgefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen (eine Temperaturerhöhung der Tiefkühlkost verkürzt die Aufbewahrungsdauer).

Installation

Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.

• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Aus Gründen der Sicherheit muss eine Mindestbelüftung gesichert sein. Siehe Aufstellungsanweisungen.
• Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder dem Kundendienststellen erhältlich sind.

Aufstellung

• Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.
• Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder sonstigen Wärmequelle aufgestellt werden.
• Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.
• Eine ausreichende Luftzirkulation an der Geräterückseite muss gewährleistet sein.
• Für eine optimale Belüftung des Gerätes müssen die minimalen Lüftungsquerschnitet (Abb.) eingehalten werden.

Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein Lüftungskamin mit folgenden Massen notwendig:

Tiefe 50 mm

Breite 540 mm

Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenraum des Gerätes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse	für Umgebungstemperatur von
SN +10 bis +32°C
N	+16 bis +32°C
ST	+18 bis +38°C
T	+18 bis +43°C

Zu beachten: Wird dieses Gerätes bei anderen Umgebungstemperaturen betrieben als den in der entsprechenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, könnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird daher empfohlen, die eingelagerten Lebensmittel so rasch als möglich zu verbrauchen.

Elektrischer Anschluss

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, dass die auf dem Typschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlusswert des Hauses übereinstimmen.

Eine Abweichung von ±6% von der Nominalspannung ist zulässig.

Für die Anpassung des Gerätes an andere Spannungen muss ein Spartransformator angemessener Leistung vorgeschaltet werden.

Wichtig

Das Gerät muss unbedingt vorschriftsmäßig geerdet werden.

Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muss das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der folgende EWG Richtlinie:

CE - 73/23 EWG vom 19.2.73 (Niederspannung) und folgende Änderungen;
- 87/308 EWG vom 2.6.87 (Funkentstörung);
- 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

Wichtig

Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation muss die Steckdose daher zugänglich bleiben.

Einbau

Maßzeichnung

Siehe beiliegende Montageanweisung.

Prüfen Sie bitte nach dem Einbau des Geräts, insbesondere nach Türanschlagwechsel, ob die Türdichtung ringsum richtig abdichtet. Eine undichte Türdichtung kann zu verstärkter Reifbildung und dadurch zu höherem Energieverbrauch führen.

Achtung!

Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfekt am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit. Wollen Sie aber diesen Prozess beschleunigen, so genügt es die Dichtung mit einem Fön zu erwärmen.

Unsere Kundendienst-Telefonnummer:

3172 Niederwangen-Bern

Tel. [phone]

Dipl. Ing. FUST AG

-Fust Romanel Centre Kantonsstrasse 79 Via Campagna 1

4414 Füllinsdorf

Tel. [phone]

Ing. dipl. FUST SA

onsstrasse 79 Via Campagna 1

1032 Romanel-sur-Lausanne

Tél. [phone]

Dipl. Ing. FUST AG

3931 Visp-Eyholz

Tel. [phone]

Ing. dipl. FUST SA

6512 Giubiasco-Bellinzona

Tel. [phone]

Dipl. Ing. FUST AG

Quaderstr. 22.

7000 Chur

Tel. [phone]

Dipl. Ing. FUST AG

Mythen-Center

6430 Schwyz

Tel. [phone]

Dipl. Ing. FUST AG

Im Jelmoli, Seidengasse 1

8004 Zürich

Tel:[phone]

Dipl. Ing. FUST AG

Badenerstrasse 109

8004 Zürich

7044029398067070

Dipl. Ing. FUST AG

Multimedia-Factory

beim Shopping-Center

6020 Emmenbrücke

Tel. [phone]

Ing. dipl. FUST SA

Rue de Rive 3

1204 Genève

Tél. [phone]

Sowie in über 100 weiteren Filialen in Ihrer Nähe/plus de 100 filiales dans votre proximité/più di 100 filiali nelle vostre vicinanze /as in over 100 other branches nearby
