LES6000F - Herd Leonard - Kostenlose Bedienungsanleitung

Produkttyp	Einbaucherd
Marke	Leonard
Modell	LES6000F
Stromversorgung	220-240 V, 50-60 Hz, 6,0 kW
Anzahl der Kochzonen	4
Heiztechnologie	Strahlung
Oberflächenmaterial	Glaskeramik
Durchmesser der Kochzonen	2 × 18,0 cm (vorne links, hinten rechts) 2 × 14,5 cm (hinten links, vorne rechts)
Nennleistung pro Zone	Vorne links: 1800 W Hinten links: 1200 W Vorne rechts: 1200 W Hinten rechts: 1800 W
Energieverbrauch der Kochstelle	180,4 Wh/kg
Energieverbrauch pro Zone	Vorne links: 180,5 Wh/kg Hinten links: 182,6 Wh/kg Vorne rechts: 182,6 Wh/kg Hinten rechts: 175,8 Wh/kg
Bedienungsart	Ofendrehknöpfe (nicht im Lieferumfang)
Empfohlenes Reinigen	Weiches feuchtes Tuch, neutrales Reinigungsmittel, spezieller Glaskeramik-Schaber
Pflege	Nach jedem Gebrauch reinigen; Zuckerrückstände oder geschmolzenes Plastik sofort entfernen
Sicherheit	Automatische Abschaltung nicht spezifiziert; Kindersicherung empfohlen (falls verfügbar)
Installation	Durch einen qualifizierten Fachmann
Reparierbarkeit	Nur Originalteile; Kontaktieren Sie den autorisierten Kundendienst
Garantie	Gemäß den Bedingungen des Garantiehefts
Herstellungsland	Deutschland

Häufig gestellte Fragen - LES6000F Leonard

Welche Art von Kochgeschirr sollte auf dem Kochfeld verwendet werden?

Verwenden Sie Kochgeschirr mit flachem und dickem Boden, vorzugsweise aus Edelstahl oder emailliert. Vermeiden Sie Kochgeschirr aus Gusseisen, Aluminium oder mit rauem Boden, das die Glaskeramik zerkratzen könnte. Der Bodendurchmesser sollte dem der Kochzone entsprechen.

Wie reinigt man eingebrannte Zuckerflecken oder geschmolzenes Plastik?

Schalten Sie das Kochfeld aus und lassen Sie es abkühlen. Verwenden Sie einen speziellen Glaskeramik-Schaber, halten Sie ihn schräg und kratzen Sie vorsichtig den Schmutz ab. Reinigen Sie dann mit einem feuchten Tuch und etwas neutralem Reinigungsmittel. Trocknen Sie es mit einem weichen Tuch.

Was tun, wenn die Glaskeramik-Oberfläche gerissen ist?

Trennen Sie das Gerät sofort vom Stromnetz, um das Risiko eines Stromschlags zu vermeiden. Verwenden Sie es nicht mehr und kontaktieren Sie den autorisierten Kundendienst für einen Austausch.

Warum schaltet sich mein Kochfeld nicht ein?

Überprüfen Sie, ob die Sicherung durchgebrannt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker. Stellen Sie außerdem sicher, dass das Kochfeld richtig angeschlossen ist.

Wie kann ich beim Kochen Energie sparen?

Verwenden Sie Deckel auf den Töpfen, wählen Sie eine Kochzone, die zum Durchmesser des Kochgeschirrs passt, und nutzen Sie die Restwärme zum Warmhalten oder Schmelzen. Erhitzen Sie nur die benötigte Wassermenge.

Kann ich einen Dampfreiniger zum Reinigen des Kochfelds verwenden?

Nein, die Verwendung eines Dampfreinigers ist verboten, da Feuchtigkeit in das Gerät eindringen und einen Kurzschluss oder Stromschlag verursachen könnte.

Wie installiere ich das Kochfeld richtig?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Halten Sie die Mindestabstände zu anderen Geräten ein, sorgen Sie für ausreichende Belüftung und verwenden Sie eine feuerfeste Trennplatte unter dem Gerät.

Was tun bei Verschütten von heißem Öl oder Fett?

Gießen Sie niemals Wasser auf eine Ölflamme. Schalten Sie die Kochzone aus und bedecken Sie die Flammen mit einem Deckel oder einer feuerfesten Decke. Bei Verbrennungen kühlen Sie mit kaltem Wasser.

Kann ich eine Fehlfunktion selbst reparieren?

Nein, sämtliche Reparaturen müssen von einem autorisierten Kundendienst unter Verwendung von Originalteilen durchgeführt werden. Nicht autorisierte Eingriffe können die Garantie ungültig machen und Risiken darstellen.

Wo finde ich die Seriennummer meines Geräts?

Das Typenschild befindet sich an der Unterseite des Kochfelds. Es enthält Modell, PNC, Typ, Spannung, Leistung und Seriennummer. Notieren Sie diese Informationen vor der Installation.

BEDIENUNGSANLEITUNG LES6000F Leonard

TECHNISCHE INFORMATIE

Typeplaatje

Model LES6000F PNC productnummer 949 594 290 00

Type58 CAD 02 ZO 220 - 240 V 50 - 60 Hz

Sicherheitsinformationen 28

Sicherheitsanweisungen 29

Gerätebeschreibung 32

Täglicher Gebrauch 32

Tipps und Hinweise 32

Reinigung und Pflege 33

Fehlersuche 33

Montage 34

Technische Daten 34

Energieeffizienz 35

Änderungen vorbehalten.

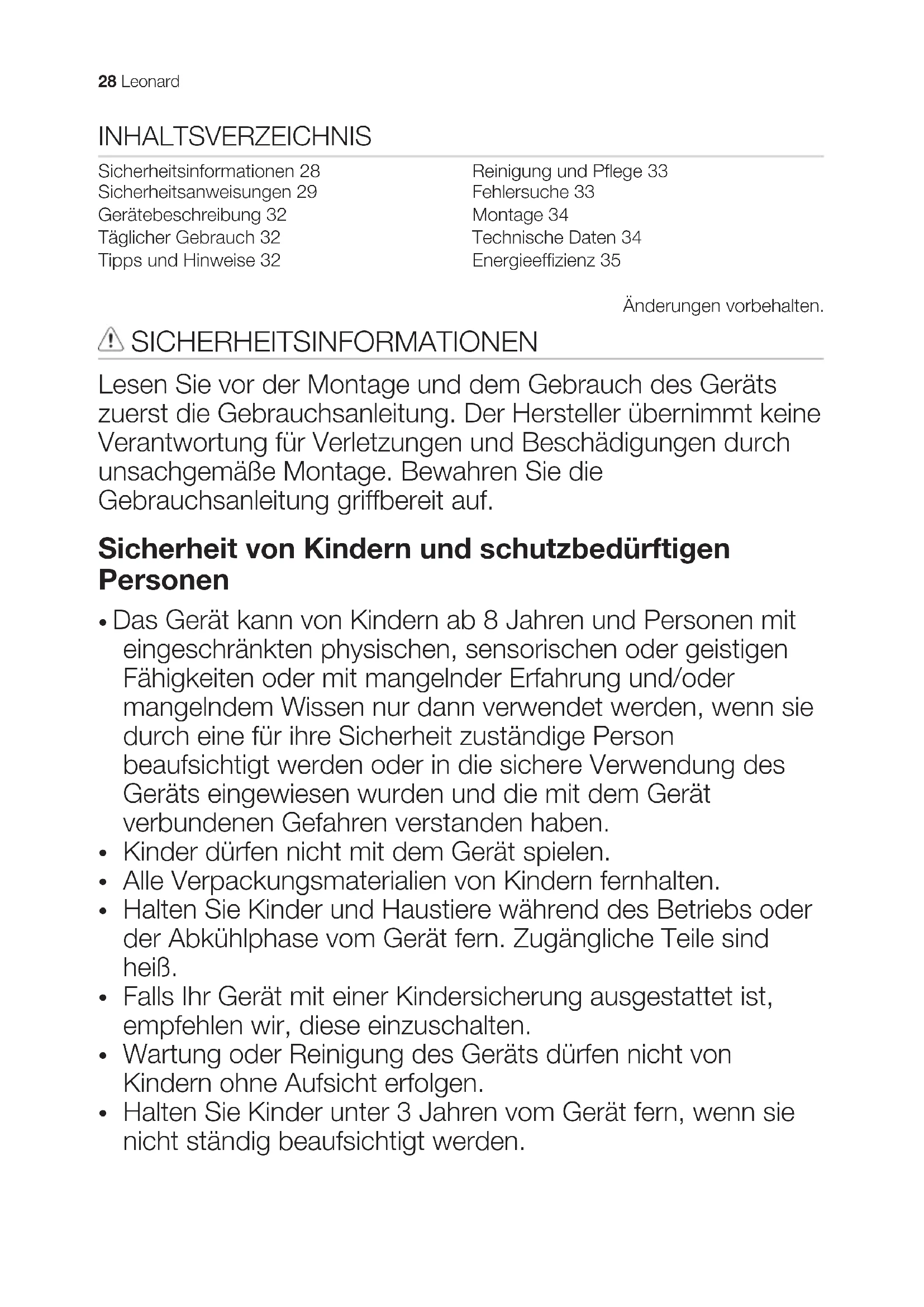

SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät speiten.
• Alle Verpackungsmaterialien von Kindern fernhalten.
• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkuhlphase vom Gerät fern. Zugängliche Teile sind heiß.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Wartung oder Reinigung des Geräts)dürfen nicht von Kindern ohne Aufsicht erfolgen.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Berühren Sie nicht die Heizelemente.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
  Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie nicht einen Brand mit Wasser zu Löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.
• Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.
• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramik-/Glasfläche feststellen. Stromschlaggefahr!
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

SICHERHEITSANWEISUNGEN

Montage

WARNING! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.
  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Geräts vorsichtig, davon es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
  Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt geben einer Tur oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass

zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

• Der Boden des Geräts kann heißt werden. Achten Sie darauf eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

WARNING! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Das Gerät muss geerdet sein.
• Stellen Sie vor dem Anschluss des Kochfelds an den Backofen und den anderen Anschüssen safer, dass die Anschlussklemmen der beiden Geräte nicht an die Spannungsvorsorgung angeschlossen sind.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.
• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker (fall vorhanden) verwendet werden, kann der Anschluss überhitzen.
• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
• Sorgen Sie davon, dass ein Berührungsschutz installiert wird.
• Verwenden Sie die Zugentlastung für das Kabel.
• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder heißtem Kochgeschirr in Berührung kommt.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.

• Alle Teile, die gegen direktes Berühren schützen sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfrent werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schlieben Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen konnen. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführrt sein.

Gebrauch

WARNING! Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
• Das Gerät ist für die Verwendung im Haushalt vorgesehen.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
  Die Luftungsöffnungen dürfen nicht abgedeckt werden.

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.
  Bedienen Sie das Gerät nicht mit feuchten oder nassen Handen oder wenn es mit Wasser in Kontakt gekommen ist.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spanningsversorgung. Dies dient zur Vermeidung eines Stromschlags.
• Wenn Sie Nahrungsmittel in heiBes Öl geben, kann diese spritzen.

WARNING! Brand- und Explosionsgefahr!

• Erhitzte Ole und Fette können brennbare Dämpfe freigetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Öl von diesen fern.
  Die von sehr heiBem OI freigesetzten Dampfe konnen eine Selfbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelrechte enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNING! Das Gerät könnte beschädigt werden.

• Stellen Sie kein heiβes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr daraufuf

behindet, oder wenn das Kochgeschirr leer ist.

• Legen Sie keine Alufolie auf das Gerät.
  Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glas-/ Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.
• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

Reinigung und Pflege

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen.
• Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsvorsorgung.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmen, Lösungsmittel oder Metallgegenstände.

Entsorgung

WARNING! Verletzungs- und Erstickungsgefahr.

• Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständigeCOMMUNALE Behörde vor Ort.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

Service

• Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.

• Verwenden Sie ausschließlich Originalersatzteile.

GERÄTEBESCHREIBUNG

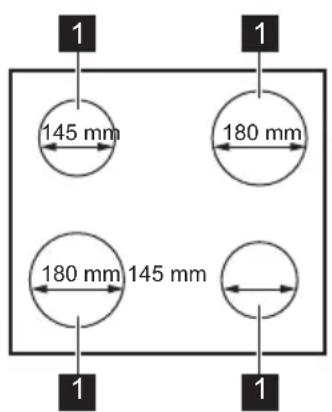

Kochfeldanordnung

1 Kochzone

WARNING! Es besteht Verbrennungsgefahr durch Restwärme.

TÄGLICHER GEBRAUCH

WARNING! Siehe Kapitel Sicherheitshinweise.

Gebrauch" für den Backofen konnen Sienachlesen, wie das Kochfeld bedient wird.

Korrekter Gebrauch des Kochfeldes

Das Kochfeld wird mit den Knöpfen des Backofens bedient. Im Kapitel „Täglicher

TIPPS UND HINWEISE

WARNING! Siehe Kapitel Sicherheitshinweise.

Kochgeschirr aus Stahlemaille oder mit Aluminium- oder Kupferböden kann Verfürbungen der Glaskeramikoberfläche verursachen.

Kochgeschirr

Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.

REINIGUNG UND PFLEGGE

WARNING! Siehe Kapitel

Sicherheitshinweise.

Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Achten Sie immer daraufuf, dass der Boden des Kochgeschirrs sauber ist.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
• Verwenden Sie einen speziellen Reinigungsschaber für Glas.

Reinigen des Kochfelds

• Folgendes muss(sofort entfernt werden: geschmolzener Kunststoff,

FEHLERSUCHE

Plastikfolie, zuckerhaltige Lebensmittel.
Andernfalls konnen die
Verschmutzungen das Kochfeld
beschädigen. Den speziellen
Reinigungsschaber schrag zur
Glasfläche ansetzen und über die
Oberfläche bewegen.

• Folgendes kann nach ausreichender Abkuhlung des Kochfelds halten werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und etwas Spülmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

WARNING! Siehe Kapitel

Sicherheitshinweise.

Was tun, wenn ...

Problem Moggliche Ursache Abhilfe

Das Kochfeld kann nicht eingeschaltet oder bedient werden.

Die Sicherung hat ausgelost. Vergewissem Sie sich, dass die Sicherung der Grund für die Störung ist. Lös die Sicherung wiederholt aus, wenden Sie sich an eine zugelassene Elektrofachkraft.

Wenn Sie das Problem nicht offen können...

Wenn Sie das Problem nicht selbst losekonnen, wenden Sie sich an den Handler oder einen autorisierten Kundendienst. Geben Sie die Daten an, die Sie auf dem Typenschild finden. Geben Sie damit den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte

Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld richtig bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Handler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

MONTAGE

WARNING! Siehe Kapitel

Sicherheitshinweise.

Vor der Montage

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Seriennummer

Einbau-Kochfelder

Einbau-Kochfelder dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.

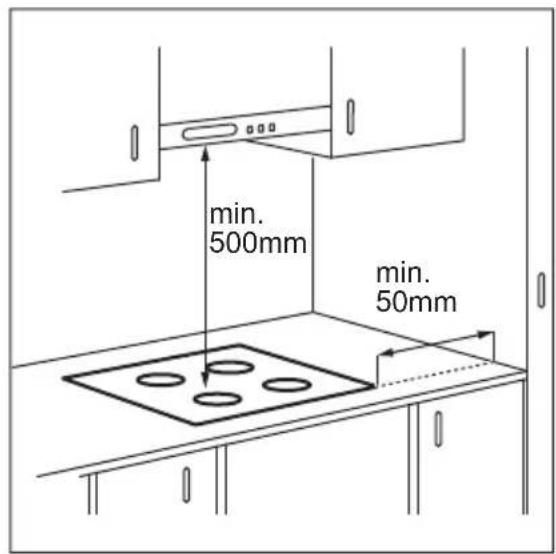

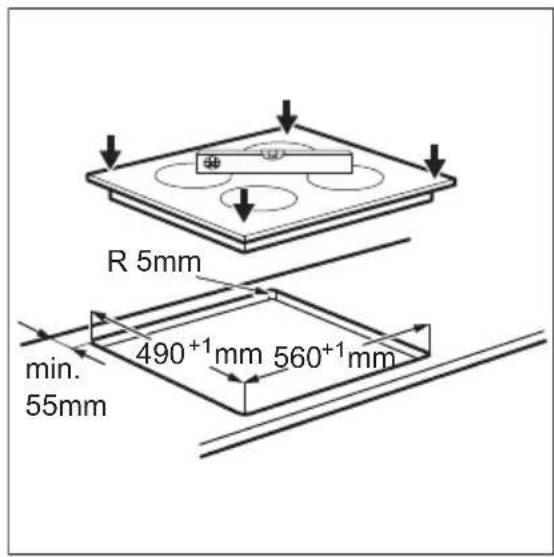

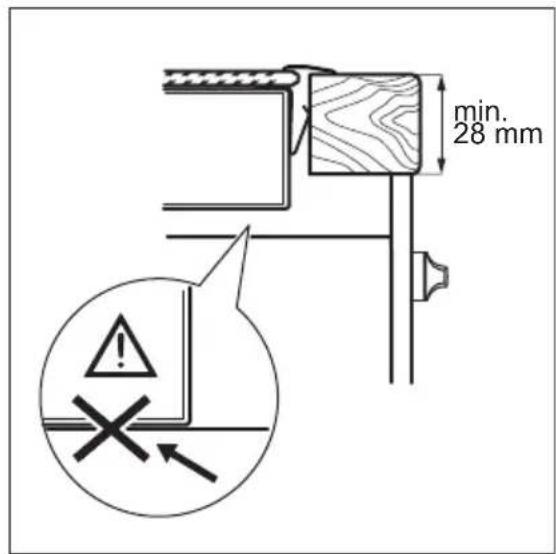

Montage

TECHNISCHE DATEN

Typenschild

Modell LES6000F Produkt-Nummer (PNC) 949 594 290 00

Typ 58 CAD 02 ZO 220 - 240 V, 50 - 60 Hz

Made in Germany

Ser.Nr. 6.0 kW

LEONARD

Technische Daten der Kochzonen

Kochzone	Nennleistung (höchste Kochstufe) [W]	Durchmesser der Kochzone [mm]
Vorne links 1800 180
Hinten links 1200 145
Vorne rechts 1200 145
Hinten rechts 1800 180

Verwenden Sie für optimale

Kochergebnisse kein Kochgeschirr dessen

Durchmesser großer als der der Kochzone ist.

ENERGIEEFFIZIENZ

Produktinformationen gemäß EU 66/2014

Modellidentifikation LES6000F
Kochfeldtyp Einbau-Koch-		feld
Anzahl der Kochzonen 4
Heiztechnologie Kochzone mit		Strahlungsbe-heizung
Durchmesser der kreefsförmigen Kochzonen (Ø) Vorne links	Hinten links	18,0 cm
		14,5 cm
	Vorne rechts	14,5 cm
	Hinten rechts	18,0 cm
Energieverbrauch pro Kochzone (EC electric cook-ing)	Vorne links	180,5 Wh/kg
	Hinten links	182,6 Wh/kg
	Vorne rechts	182,6 Wh/kg
	Hinten rechts	175,8 Wh/kg
Energieverbrauch des Kochfelds (EC electric hob) 180,4 Wh/kg

EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Gebrauchseigenschaften

Energie sparen

Beachten Sie folgende Tipps, um beim tätiglichen Kochen Energie zu sparen.

• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

• Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.
• Der Boden des Kochgeschirrs sollte denselben Durchmesser wie die Kochzone haben.

• Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.

• Stellen Sie das Kochgeschirr mittig auf die Kochzone.

• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zuschmelzen.

UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entspruchenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesen Symbol nicht mit dem Hausmull. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
