NEFF D99E2N0 - Dunstabzugshaube
📄 80 Seiten Deutsch DE Herunterladen 💬 KI-Frage 11 Fragen ⚙️ Technik
Notice NEFF D99E2N0 - page 3
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
Marke Neff
Modell D99E2N0
Produkttyp Dunstabzugshaube
Verfügbare Breite 60 cm, 70 cm oder 90 cm je nach Version
Gewicht Von 19 kg bis 23,5 kg je nach Version und Betriebsart (Abluft/Umluft)
Stromversorgung 230 V, 50 Hz
Anschluss Steckdose mit Schutzkontakt, Kabellänge 1,30 m
Betriebsarten Abluft nach außen oder Umluft (mit optionalem Aktivkohlefilter)
Bedienung Touchbedienung für Lüftergeschwindigkeit
Beleuchtung Halogenlampen 12 V, max. 20 W, Sockel G4
Fettfilter Unbrennbarer Metallfilter, spülmaschinengeeignet
Aktivkohlefilter Optional, Austausch einmal jährlich empfohlen
Abluftrohrdurchmesser 125 mm empfohlen, mindestens 100 mm mit Reduzierstück
Mindestsicherheitsabstand 550 mm über Elektroherd, 650 mm über Gasherd
Materialien Edelstahl, Aluminium, Kunststoff
Zertifizierungen CE-konform
Pflege Reinigung der Fettfilter alle 8 bis 10 Wochen; Reinigung der Haube mit heißem Wasser und mildem Spülmittel
Mitgeliefertes Zubehör Fettfilter, Montagesatz, Bohrschablone

Häufig gestellte Fragen - D99E2N0 NEFF

Wie installiere ich meine Neff D99E2N0 Dunstabzugshaube?
Die Installation sollte von einem Fachmann durchgeführt werden. Beachten Sie die Mindestabstände: 550 mm über einem Elektroherd, 650 mm über einem Gasherd. Verwenden Sie die mitgelieferte Bohrschablone zum Bohren der Löcher. Befestigen Sie die Haube fest an der Wand und schließen Sie den Abluftschlauch an (Durchmesser 125 mm empfohlen). Im Umluftbetrieb montieren Sie einen Aktivkohlefilter.
Wie reinige ich die Metallfettfilter?
Die Metallfettfilter können in der Spülmaschine oder von Hand gereinigt werden. Bei Handwäsche legen Sie sie in sehr heißes Wasser mit Spülmittel ein, bürsten Sie sie ab, spülen Sie sie aus und lassen Sie sie trocknen. Reinigen Sie sie alle 8 bis 10 Wochen, um Brandgefahr zu vermeiden.
Wie oft muss der Aktivkohlefilter gewechselt werden?
Der Aktivkohlefilter sollte bei normalem Gebrauch (1-2 Stunden pro Tag) etwa einmal jährlich gewechselt werden. Er befindet sich hinter den Fettfiltern. Verwenden Sie nur einen Originalfilter für optimale Funktion.
Wie wechsle ich die Halogenlampe der Dunstabzugshaube?
Schalten Sie zuerst die Haube stromlos. Warten Sie, bis die Lampen abgekühlt sind. Entfernen Sie den Lampenring mit einem Schraubendreher, ersetzen Sie die Lampe durch eine Halogenlampe 12 V, max. 20 W, Sockel G4. Fassen Sie die Lampe mit einem sauberen Tuch an und setzen Sie den Ring wieder ein.
Was tun, wenn die Dunstabzugshaube nicht funktioniert?
Überprüfen Sie zuerst die Stromversorgung (Sicherung). Stellen Sie sicher, dass die Lampen richtig eingesetzt sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Neff Kundendienst und geben Sie die E- und FD-Nummern auf dem Typenschild im Inneren der Haube an.
Kann ich die Dunstabzugshaube ohne Fettfilter verwenden?
Nein, verwenden Sie die Haube niemals ohne Fettfilter. Dies stellt eine Brandgefahr dar und verringert die Saugleistung.
Was ist der Unterschied zwischen Abluft- und Umluftbetrieb?
Im Abluftbetrieb wird die Luft durch einen Kanal nach außen geleitet. Im Umluftbetrieb wird die Luft durch einen Aktivkohlefilter gereinigt und dann wieder in die Küche geleitet. Der Umluftbetrieb erfordert den separaten Kauf eines Aktivkohlefilters.
Warum macht meine Dunstabzugshaube Geräusche?
Ein ungewöhnliches Geräusch kann von einer lockeren Befestigung, einem verstopften Abluftkanal oder einem verschmutzten Filter kommen. Überprüfen Sie die Befestigungen und reinigen Sie die Filter. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst.
Welche Sicherheitsvorkehrungen sind zu beachten?
Flambieren Sie niemals Speisen unter der Haube. Überwachen Sie Frittiergut, um Überhitzung von Fetten zu vermeiden. Sorgen Sie für ausreichende Luftzufuhr, wenn die Haube in einem Raum mit einem Feuerstättengerät nach außen ablüftet. Halten Sie die Mindestmontageabstände ein.
Wie reinige ich die Edelstahloberflächen?
Verwenden Sie ein spezielles Edelstahlreinigungsmittel und reiben Sie in Schliffrichtung. Vermeiden Sie Scheuerschwämme, Reinigungsmittel mit Sand, Soda, Säure oder Chlor. Für die Bedientasten verwenden Sie ein weiches, feuchtes Tuch mit Wasser und etwas Spülmittel.

Benutzerfragen zu D99E2N0 NEFF

1 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Ihre E-Mail-Adresse bleibt privat: Sie wird nur verwendet, um Sie zu benachrichtigen, falls jemand auf Ihre Frage antwortet.

Welcher Aktivkohlefilter sollte für die NEFF D99E2N0 Dunstabzugshaube verwendet werden?
Häufig Gestellte Fragen - 27 T
Antwort Notice-Facile

Es sollte nur ein original NEFF-Filter für diese Dunstabzugshaube verwendet werden. Das Handbuch empfiehlt ausdrücklich die Verwendung eines Originalfilters, um einen optimalen Betrieb der Dunstabzugshaube zu gewährleisten.

Wechselhäufigkeit

Der Aktivkohlefilter sollte ungefähr einmal im Jahr bei normaler Nutzung (1 bis 2 Stunden täglich) gewechselt werden. Wenn Sie die Dunstabzugshaube intensiver nutzen, kann ein häufigerer Wechsel erforderlich sein.

Installation des Filters

Hier sind die Schritte zum Wechseln des Filters:

  • Entfernen Sie zuerst die Fettfilter
  • Positionieren Sie den neuen Aktivkohlefilter
  • Arretieren Sie den Riegel, um ihn zu sichern

Wo Sie die Referenz finden

Die genauen Referenznummern für den geeigneten Aktivkohlefilter für Ihre Dunstabzugshaube finden Sie am Ende des Benutzerhandbuchs. Überprüfen Sie diesen Abschnitt oder wenden Sie sich an einen autorisierten NEFF-Händler, indem Sie die E-Nr. und die FD-Nr. Ihres Geräts (auf dem Typenschild angegeben) bereithalten.

Hinweis: Benutzte Filter enthalten keine schädlichen Substanzen und können mit dem normalen Abfall entsorgt werden.

Antworten (sein Sie der Erste)

Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch D99E2N0 - NEFF und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. D99E2N0 von der Marke NEFF.

BEDIENUNGSANLEITUNG D99E2N0 NEFF

de Gebrauchs- und Montageanleitung

Betriebsarten

Abluftbetrieb:

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.

☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.

☐ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugs-haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummerr finden Sie am Ende dieser Gebrauchsanleitung.

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.

☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.

☐ Der Aktivkohlefilter bindet die Geruchsstoffe.

⚠ Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden.

Wichtige Hinweise:

☐ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

☐ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.
⚠️ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.
⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
⚠ Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
⚠ Dunstabzugshaube nie ohne Fettfilter betreiben.
⚠ Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.
⚠️ Unter der Dunstabzugshaube nicht flambieren. ! Brandgefahr am Fettfilter durch aufsteigende Flammen.
⚠️ Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

☐ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
☐ Bewahren Sie die Gebrauchs- und Montageanweisung ggf. für einen Nachbesitzer gut auf.
⚠ Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

⚠ Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis). Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Bedienen der Dunstabzugshaube

NEFF D99E2N0 - Bedienen der Dunstabzugshaube - 1

Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

☐ Einschalten der Dunstabzugshaube bei Kochbeginn.

☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

0 Licht Lüfterstufen

Einstellen der gewünschten Lüfterstufe:

☐ Drücken Sie die entsprechende Taste.

Beleuchtung:

☐ Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.
☐ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.
☐ Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

☐ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

Filter und Wartung

Aus- und Einbauen der Metall-Fettfilter:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

  1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

NEFF D99E2N0 - Aus- und Einbauen der Metall-Fettfilter: - 1

  1. Reinigen Sie die Fettfilter.

  2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugs-haube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

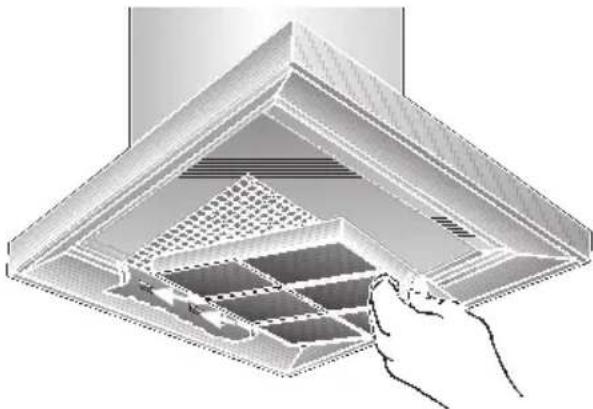

Einbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

  1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).

  2. Setzen Sie den Aktivkohlefilter ein.

NEFF D99E2N0 - Einbauen: - 1

  1. Rasten Sie die Lasche ein.

Ausbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

  1. Bauen Sie die Fettfilter aus.

  2. Drücken Sie die Lasche ein und nehmen Sie den Aktivkohlefilter nach unten ab.

NEFF D99E2N0 - Ausbauen: - 1

  1. Bauen Sie die Fettfilter ein.

Wechsel des Aktivkohlefilters:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden.

☐ Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör).

□ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

☐ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

☐ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
□ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
☐ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
☐ Keine scheuernden Mittel oder kratzende Schwämme verwenden.
☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

⚠️ Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen.

Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

□ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
□ Reinigen Sie nur in Schliffrichtung.
⚠ Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoff- oberflächen:

□ Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
☐ Keine trockenen Tücher verwenden.
□ Verwenden Sie ein mildes Fensterreinigungsmittel.
☐ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
☐ Keine Scheuermittel verwenden.

Auswechseln der Lampen

  1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
    ⚠️ Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.
  2. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.

NEFF D99E2N0 - Auswechseln der Lampen - 1

  1. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4).

Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

NEFF D99E2N0 - Auswechseln der Lampen - 2

  1. Rasten Sie den Lampenring wieder ein.
  2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

⚠️ Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.

⚠️ Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

⚠ Mindestabstand zwischen Elektro- kochstellen und Unterkante der Dunstab- zugshaube: 550 mm, Abb. 1.

⚠ Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare

Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

⚠️ Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

⚠️ Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

⚠ Es müssen die jeweils gültigen Einbau-vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

⚠️ Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

⚠️ Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugs-haube: 650 mm, Abb. 1.

Abluftbetrieb
Ø 120 Ø 120

min. 60 min. 45 136 684-1086 260 280 min. 510 min. 490 500 600/700/900

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Vor der Montage

Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

Montieren der Rückstauklappe:

☐ Rückstauklappe in den Luftstutzen einklipsen.

NEFF D99E2N0 - Montieren der Rückstauklappe: - 1

⚠️ Die beiden Klappen müssen sich leicht federnd nach oben bewegen lassen.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugs- haube:

□ Kurzes, glattes Abluftrohr.

□ Möglichst wenig Rohrbögen.

□ Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

□ Rundrohre:

Wir empfehlen Innendurchmesser 125 mm, jedoch mind. 100 mm.

☐ Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.

Sie sollten keine scharfen Umlenkungen haben.

∅ 100 mm ca. 78 cm

∅ 125 mm ca. 113 cm

□ Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.

□ Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Anschluss Abluftrohr ∅ 125 mm:

☐ Abluftrohr direkt am Luftstutzen befestigen.

Anschluss Abluftrohr ∅ 100 mm:

☐ Reduzierstutzen (beiliegend oder im Fachhandel erhältlich) am Luftstutzen befestigen und daran das Abluftrohr anbringen.

NEFF D99E2N0 - Anschluss Abluftrohr ∅ 100 mm: - 1

Elektrischer AnschlussVor der Montage

Umluftbetrieb

☐ Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

NEFF D99E2N0 - Umluftbetrieb - 1

⚠ Das komplette Montage-Set können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Vorbereiten der Wand

□ Die Wand muss eben und senkrecht sein.
☐ Für festen Halt der Dübel ist zu sorgen.

Gewicht in kg:

Abluft Umluft
19,060 cm21,0
70 cm20,0 22,0
90 cm21,5 23,5

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

⚠️ Bei Reparaturen die Dunstabzugs-haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

  1. Fettfilter abnehmen (siehe Gebrauchsanleitung).
  2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.
  3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreißen.

⚠ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

  1. 4 Löcher für die Dunstabzugshaube und 2 Löcher für die Kaminverblendung ∅ 8 mm bohren und Dübel wandbündig eindrücken.

⚠️ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube. 4. 4 Löcher für die Dunstabzugshaube und 2 Löcher für die Kaminverblendung ∅ 8 mm bohren und Dübel wandbündig eindrücken.

30 216 200 418 36,5 400

mind.550 Elektro mind.650 Gas
Mind.050 Gas

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

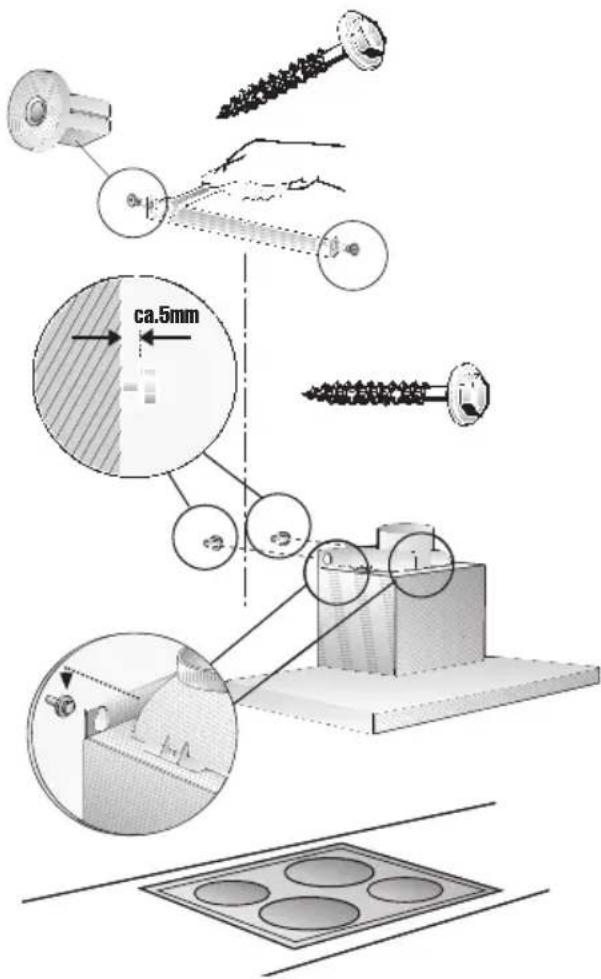

  1. Die 2 beiliegenden Abstandshalter in den Haltewinkel für Kaminverblendung einrasten. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.

  2. Die beiden oberen Sechskant- schrauben bis auf ca. 5 mm eindrehen.

  3. Dunstabzugshaube an den Schrauben einhängen.

  4. Die 2 beiliegenden Abstandshalter in den Haltewinkel für Kaminverblendung einrasten. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.

  5. Die beiden oberen Sechskant- schrauben bis auf ca. 5 mm eindrehen.
  6. Dunstabzugshaube an den Schrauben einhängen.

ca.5mm

Einbauen

  1. Die beiden unteren Sechskantschrauben eindrehen.

⚠ Vor dem Festdrehen der 4 Schrauben ist die Dunstabzugshaube auszurichten.

NEFF D99E2N0 - Einbauen - 1

  1. Rohrverbindung herstellen.
  2. Elektrische Verbindung herstellen.

  3. Schutzfolie an den beiden Kaminverblendungen abziehen.

⚠️ Vermeiden Sie Beschädigungen der empfindlichen Edelstahloberflächen.

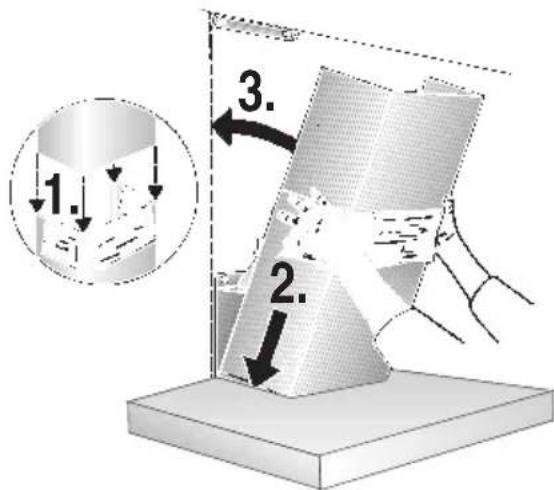

  1. Die beiden Teile der Kaminverblendung ineinander schieben (Schlitze am oberen Teleskopteil nach unten) und in den Ausschnitt an der Dunstabzugshaube einsetzen.

⚠️ Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

1. 2. 3.

  1. Den oberen Teil anheben und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

NEFF D99E2N0 - Einbauen - 3

  1. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).

Noch Fragen? Sie erreichen uns:

Postfach 83 0101 Quellenstraße 2 Per Telefon:

D-81701 München A-1100 Wien

Fax: +49 (0) 89 / 45 90-35 32 Fax: +43 (0) 1/ 6 05 75-5 12 60

Internet: www.neff.de Internet: www.neff.at

NeffCOM® 0 18 05 - 24 00 25

€ 0,12/min. DTAG

Für Österreich:

Tel: 08 10 / 70 04 00

zum Regionaltarif

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : NEFF

Modell : D99E2N0

Kategorie : Dunstabzugshaube
