BEDIENUNGSANLEITUNG CFB 6438 BEKO
Bedienungsanleitung INHALTSVERZEICHNIS
ALLGEMEINES - SICHERHEITSHINWEISE 17
MONTAGE 18
BEDIENUNG - WARTUNG 19

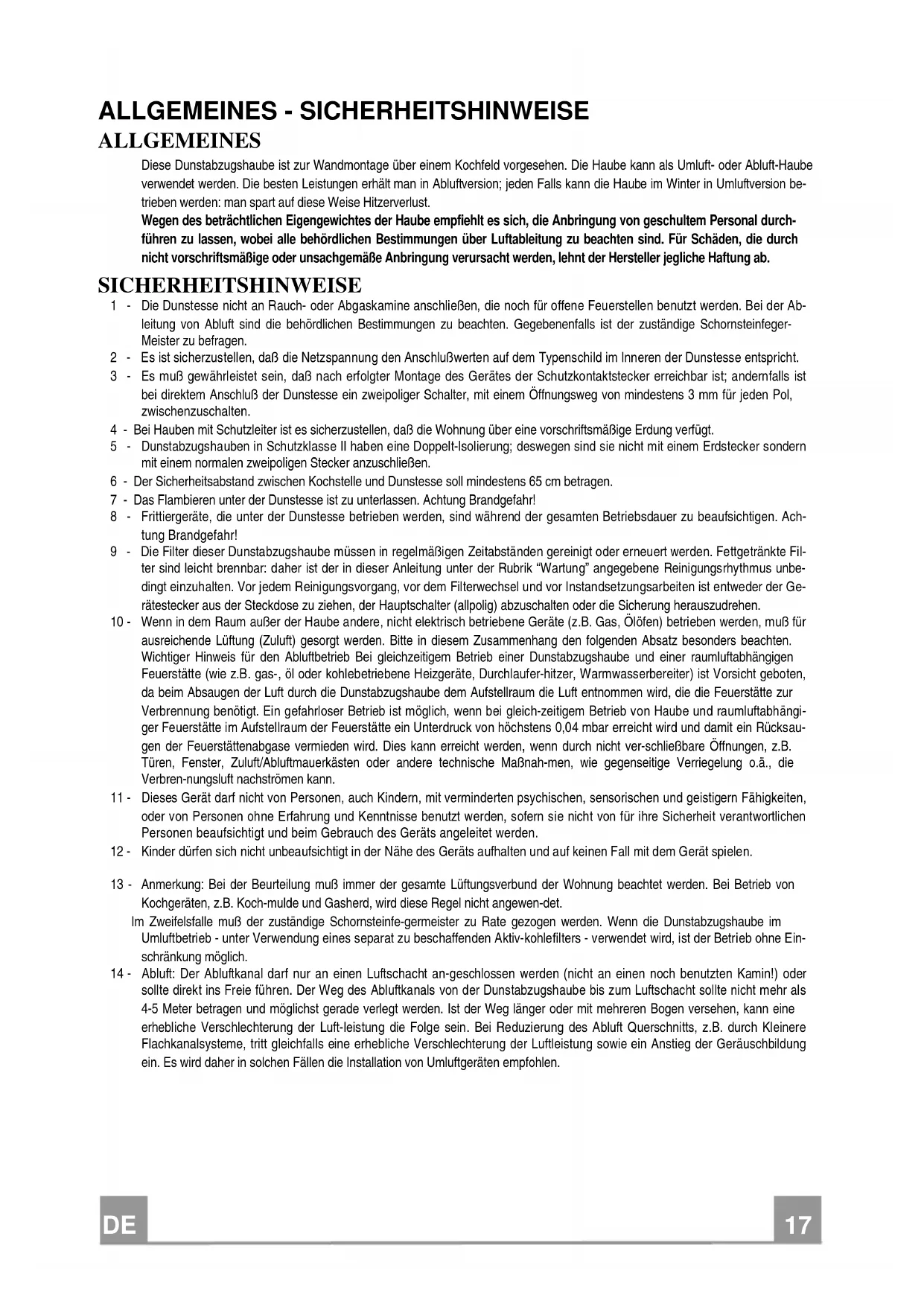

ALLGEMEINES - SICHERHEITSHINWEISE
ALLGEMEINES
These Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Die besten Leistungen erhält man in Abluftversion; jeder Falls kann die Haube im Winter in Umluftversion betriben werden: man spart auf diese Weise Hitzerverlust.
Wegen des betrachtlichen Eigengewichtes der Haube empfeht es sich, die Anbringung von geschultem Personal durchfuhren zu halten, wobei alle behördlichen Bestimmungen über Luftableitung zu beachten sind. Für Schäden, die durch nicht vorschriftsmäßige oder unsachgemäß Anbringung verursacht werden, lehtn der Hersteller jegliche Haftung ab.
SICHERHEITSHINWEISE
1 - Die Dunstesse nicht an Rauch- oder Abgaskamine anschließen, die noch für offene Feuerstellen benutzt werden. Bei der Ableitung von Abluft sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.
2 - Es ist Sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren der Dunstesse entspricht.
3 - Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der Schutzkontaktstecker erreichbar ist; andemfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter, mit einem Öffnungsweg von mindestens 3 mm für jeder Pol, zwischenzuschalten.
4 - Bei Hauben mit Schutzleiter ist es sicherzustellen, daß die Wohnung über eine vorschrittsmäßige Erdung verfügbar.
5 - Dunstabzugshauben in Schutzklasse II haben eine Doppeltsolierung; deswegen sind sie nicht mit einem Erdstecker sondern mit einem normalen zweipoligen Stecker anzuschreiben.
6 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65~cm detragen.
7 - Das Flambieren unter der Dunstesse ist zu unterlassen. Achting Brandgefahr!
8 - Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten Betriebsdauer zu beaufsichtigen. Ach-tung Brandgefahr!
9 - Die Filter dieser Dunstabzugshaube mussen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetränkte Filter sind leicht brennbar: daß ist der in dieser Anleitung unter der Rubrik "Wartung" angegebene Reinigungsrhythmus unbedingt einzuhalten. Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten ist entweder der Gerätestecker aus der Steckdose zuziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung hersauszudrehen.
10 - Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B. Gas, Ölofen) betrieben werden, muß für ausreichende Lüfung (Zuluft) gesorgt werden.itte in thisem Zusammenhang den folgenden Absatz besides beachten. Wichtiger Hinweis für den Abluftbetrieb Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z.B. gas-, öl oder kohlebetriebene Heizgeräte, Durchlaufer-hitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung besteht. Ein gefahrloser Betrieb ist möglich, wenn bei gleich-zeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von hochstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht ver-schließbare Öffnungen, z.B. Turen, Fenster, Zuluft/Abluftmauerkästen oder andere technische Maßnah-men, wie gegenseitige Verriegelung oä., die Verbren-nungsluft nachströmen kann.
11 - Dieses Gerätarf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
12 - Kinder durren sich nicht unbeaufsichtigt in der Nane des Gerats aufhalten und auf keineilen Fall mit dem Gerat spiel.
13 - Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Koch-mulde und Gasherd, wird diese Regel nicht angewen-det.
Im Zweielfsalle muß der zuständige Schornsteinfe-germeister zu Rate gezogen werden. Wenn die Dunstabzugshaube im Umluftbetrieb - unter Verwendung eines separat zu beschaffenden Aktiv-kohlefilters - verwendet wird, ist der Betrieb ohne Einschränkung möglich.
14 - Ablut: Der Abluftkanal darf nur an einen Luftschacht an-geschlossen werden (nicht an einen noch benutzten Kamin!) oder solte direkt ins Freie führen. Der Weg des Abluftkanals von der Dunstabzugshaube bis zum Luftschacht sollt nicht mehr als 4-5 Meter betragen und möglichst gerade verlegt werden. Ist der Weg länger oder mit mehreren Bogen versehen, kann eine erhebliche Verschlechterung der Luft-leistung die Folge sein. Bei Reduzierung des Ablut Querschnits, z.B. durch Kleinere Flachkanalsysteme, tritt gleichfalls eine erhebliche Verschlechterung der Luftleistung sowie ein Anstieg der Gerauschbildung ein. Es wird daher in solchen Fällen die Installation von Umluftgeräten empfohlen.
2 - MONTAGE
a - Wandmontage
Unter Verwendung der jeder Haube beiliegenden Bohrschablone werden zwei 8 mm Dubel ein-gesetzt und die Schrauben 4,2 × 44,4 mm einge-drecht (Abstand von Schraubenkopf zur Wand ca. 5 mm).
Das Fettfiltergitter der Dunstabzugshaube (nach Betätigten der seitlichen Kunststoffschieber zur Gerätemitte hin) abklappen und Herausnahmen. Die Dunstabzugshaube unter Benutzung der an der Rückwand angeordneten "Schlüssellicher" an den Wandschrauben einhängen und diese sodann festdrehen.
Einige Geräteversionen sind mit zusätzlichen Wandbefestigungslaschen ausgestattet (Mehr-preis). Diese Laschen können unter Verwendung von Dubeln und Schrauben an der Wand be-festigt werden, und die Dunstabzugshaube kann eingehangen werden.
Der beiliegende Arretierungswinkel wird nach dem Einhängen der Haube hinteniben, im Winkel am Gerät und an der Wand anliegend angeschraubt. Dadurch wird unbeabsichtigtes "Ausheben" der Dunstabzugshaube vermieden.
b - Schrankmontage
In der Haubenoberseite sind mehrere Bohrungen eingearbeitet, die eine Befestigung unter Hängeschrängen erhögbaren. Nach dem Anbringen der entsprechenden Bohrungen an der Schrankunterseite (Bohrschablone verwenden), kann die Haube unter Verwendung der beiliegenden Schrauben mit dem Schrank verschraubt werden.
Während der Montage muß die Dunstabzugs-haube nach unten abgestützt werden.
c - Montage Abluftführung
Bei Abluftbauben muß zusätzlich ein Abluftrohr vom Luftaustritt am Gerät nach außen verlegt werden (Material im Handel erhältlich). Die Dunstabzugshaube ist mit einem Luftabgang nach hinteren und nach offen versehen. Durch Austauschen der Verschlußscheibe und des Luftstutzens kann beliebig die gewünschte Geräteöffnung für den Luftabgang gewählt werden. Scheibe und Stutzen können durch eine Drehbewegung aus den Gehauseausschnitten genommen und umgekehrt wieder eingesetzt werden.
Sofern das obere Gehauseloch als Luftabgang benutz wird, muß im Boden des Hängeschran-kes anlog ein runder Ausschnitt in den Schrank-boden gesagt werden, wiederum unter Benut-zung der Bohrschablone.
d - Montage bei Umluft
Bei Hängeschranken von mehr als 35 cm Tiefe muß darauf geachtet werden, daß die Haube so welt nach vorn angeschraubt wird, daß die vorderen Luftschlitze in der Haubenoberseite frei vor der Schranktüre liegen, damit die Umluft ungehindert in den Raum zurückströmen kann.
Bei Umlufthauben müssen die beim Kunden-dienst oder im Zubehörhandel erhältlichen Aktivkohlefilter innerhalb des Gerätes einge-setzt werden.
Elektrischer Anschluß und Funktionskontrolle
a - Für den Anschluß an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontaktstecker versehen.
Der Gesamtanschlußwert (Motor und Beleuchtung) ist dem Typenschild zu entnahmen.
Die in der Montageanleitung besonders hervorgehoben Sicherheitshinweise, insbesondere die Punkte 2, 3, 4 und 5 von Abschnitt sind strengstens zu beachten.
b - Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchtung, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.
3 - BETRIEB
3.1- Die Schalter steuern das Einsatzen, die Regelung der Geblasegeschwindigkeit und die Beleuchtung der Kochmulde. Für eine bessere Leistung des Gerätes empfehlen wir den Leitschirm zu öffnen und bei starker Geruchs- und Rauchentwicklung die höchste Geschwindigkeitsstufe zu verwenden bzw. die mittlere und niedere Geschwindigkeitsstufe für einen gerauscharmen und sparsamen Luftautausch. Außen dem sollte die Haube bei Kochbeginn eingeschaltet werden und einige Minuten nach dem Beenden des Kochvorganges weiterlaufen.
3.2- Die Sicherheitshinweise 1.7 und 1.8. müssen unbedingt beachtet werden.
4 - WARTUNG UND PFLEGGE
Eine regelmäßige Wartung garantiert einen einwandfrei Betrieb und gute Leistungen über lange Zeit hin.
ACHTUNG: Ansammlungen von Fett im Inneren des Filters können die Leistung des Gerätes beeinträchtigen und Brandgebung verursichen. Deshalb weisen wir darauf hin, dass nachstehende Anleitungen genauestens einzuhalten sind.
4.1 - Fettfilter
Dies ist ein mechanischer Filter in verschiedene Arten, der die Fettpartikel aufgangt.
Er befindet sich im Inneren des Sauggitters.
BeiderwartungfolgendermaBenvorgehen:
a-Allgemeines: unabhängig vom Filtertyp ist das Sauggitter zu öffnen, um die Entnahme zu ermöglich.
die Haltedrahte aus Metall entfern.
b-Dünner Einwegfilter (ca. 1 mm dick):
Er kann nicht gereinigt werden, sondern muss durchschnittlich alle zwei Monate ausgetauscht werden.
Verfügt der Filter über eine chemische Sattigungsanzeige, wird er ausgetauscht, wenn:
b.1 - die von außen sichtbaren roten Punkte auf der gesamten Oberfläche verteil sind.
b.2 - die rote Farbe der internen Streifen von außen sightbar geworden ist (normalerweise nicht sightbar).
c-Mehrscht-Metallfilter: diese Filter durchschnittlich einmal pro Monat mit normalem Haushaltsreiniger und Wasser oder im Geschirrspuler waschen. Gut trocknen halten, bevor sie wieder montiert werden.
4.2 - Selfstragende Metallfettfilte
- Diese Filter können auch im Geschirrspulier gewaschen werden und sind alle 2 Betriebmonate bzw. bei intensivem Einsatz auch früiger zu reinigen.
- Jeden Filter einzeln entnahmen, indem sie zur Rückseite der Haube geschoben und gleichzeitig nach unten gezogen werden.
- Darauf achten, dass die Filter beim Waschen nicht verbogen werden und diese vor dem Wiedereinsetzen vollkommen trocknen halten.
- Bei der Remontage darauf auf achten, dass sich der Griff auf der sightbaren Seite befindet.
4.3 - Aktivkohlefilter
Dies ist ein chemischer Filter, der die Gerüche bei Umlufthauben aufgangt. Für die Demontage das Sauggitter öffnen, denzentralen Kugelgriff aus Metall losschrauben oder den Filter etwas gegen den Uhrzeigersinn drehren, bis der zentrale Bajonettverschluss ausgehakt wird. Bei der Remontage in umgekehrter Reihenfolge vorgehen. Um gute Leistungen zu erzielen, soll der Filter durchschnittlich alle 3 Monate ausgetauscht werden.
4.4 - Beleuchting
Falls eine Lampe nicht oder nicht mehr Funktioniert, das Sauggitter öffnen und kontrollieren, dass die Lampe fest eingeschraubt ist. Im Bedarfsfall durch eine Lampe gleichen Typs oder greicher Leistung ersetzen.
4.5 - Reinigung
Die Haube mit lauwarmem Wasser und neutralem Flüssigreiniger saubern; keinesfalls Lösemittel, Alkohol und Schmigelprodukte verwenden. Bei allen Arbeitssschritten ab Punkt 4.1 bis Punkt 4.4 den Sicherheitshinweis 1.9 beachten, insbesondere beim Arbeitssschritt 4.3.
ALGEMEEN - VEILIGHEIDSMAATREGELEN
ALGEMEEN
Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Product nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt fur das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Products schätzen Sie die Umwelt und die Gesundheit ihrer Mirmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefahrdet. Weitere Informationen über das Recycling these Products erhalten Sie von Ihr Rathaus, Ihr Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
