BEDIENUNGSANLEITUNG KH 2205 E-BENCH

Manual Projektionsuhr pt9 01.12.2003 14:48 Uhr Seite 7KH 2205

Manual Projektionsuhr pt9 01.12.2003 14:48 Uhr Seite 8KH 2206

Manual Projektionsuhr pt9 01.12.2003 14:48 Uhr Seite 11KH 2207

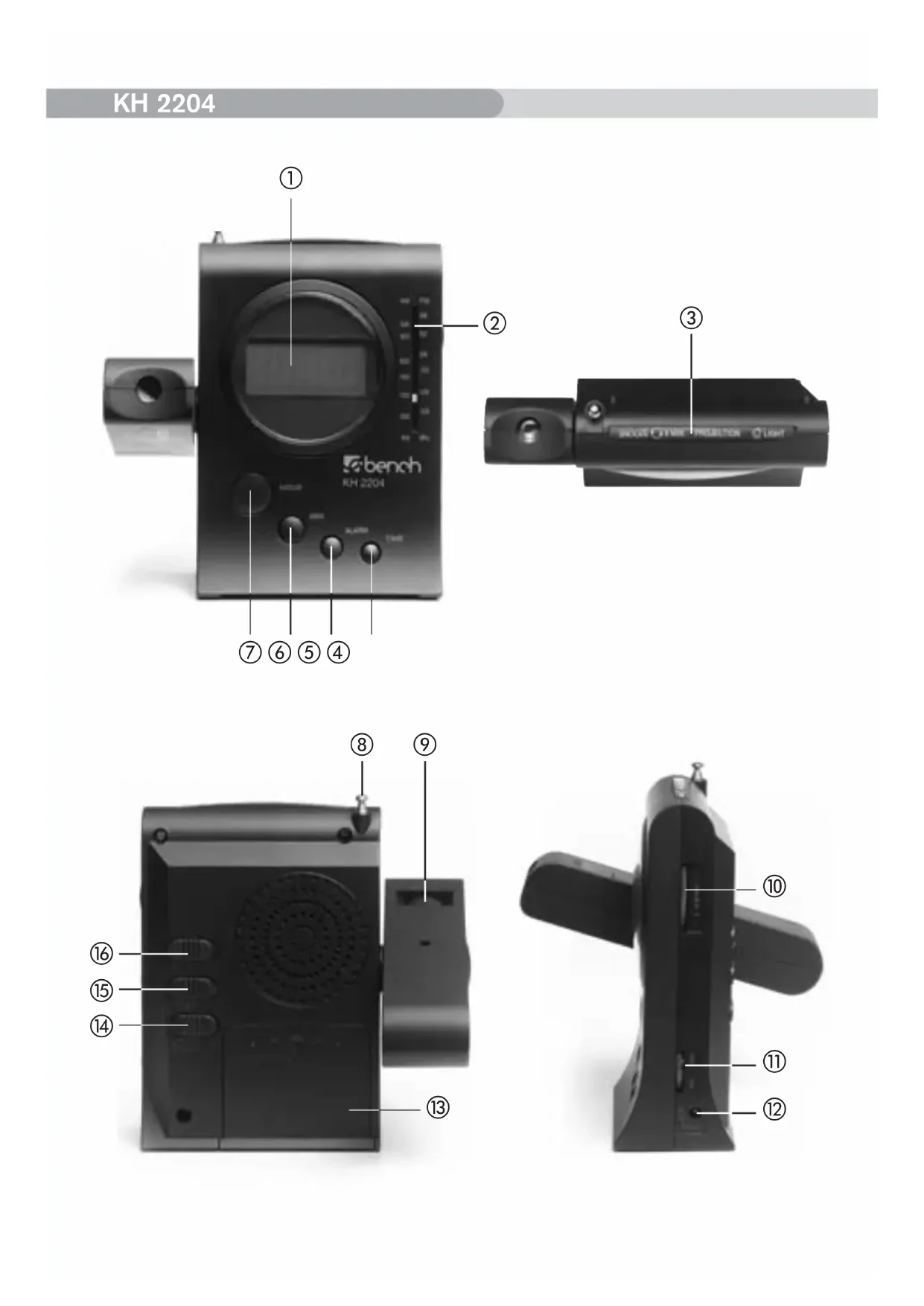

Manual Projektionsuhr pt9 01.12.2003 14:48 Uhr Seite 12BEDIENELEMENTE Zeitanzeige (Display) Fokus für Projektion Senderanzeige Abstimmregler Snooze, Beleuchtung Lautstärkeregler/Summer Displayhintergrund Externer 3V Gleichstrom- Taste Zeiteinstellung anschluss, nur Radio Taste Weckzeit Batteriefach Taste Minuten Projektion Ein-/Aus Taste Stunden Alarm Ein-/Aus FM-Antenne Bandwahlschalter RADIOBETRIEB

• Zum Einschalten den Regler im Uhrzeigensinn drehen (ein »Klick« ist hörbar).

• Nun mit dem Regler die gewünschte Lautstärke einstellen.

• Bandwahlschalter auf die gewünschte Welle (AM/FM) ein- stellen.

• Mit dem Abstimmregler den gewünschten Sender einstellen. Die Frequenzen können Sie an der Senderanzeige ablesen.

• Zum Ausschalten den Regler gegen den Uhrzeigersinn drehen bis ein »Klick« hörbar ist. WECKZEIT EINSTELLEN

• Radio ausschalten – Regler auf BUZZ einstellen (ein »Klick« ist hörbar).

• Taste für Weckzeit (ALARM) drücken. Die Weckzeit erscheint im Display.

• Zum Verändern der Weckzeit die Wecktaste solange gedrückt halten bis mit den Tasten Stunden und Minuten die ge- wünschte Weckzeit eingegeben ist.

• Zum Aktivieren der Weckzeitfunktion den Schalter ALARM Ein/Aus auf “ON” stellen.

Manual Projektionsuhr pt9 01.12.2003 14:48 Uhr Seite 8SNOOZE FUNKTION Betätigen der Taste SNOOZE unterbricht den Weckton für 8 Minuten. Nach Ablauf der 8 Minuten wird der Weckton wiederholt. Um den Wecker ganz abzuschalten, den Schalter ALARM Ein/Aus auf “OFF” stellen. UHRZEIT EINSTELLEN

• Zum Einstellen der vollen Stunden die Taste für die Zeit- einstellung und die Taste Stundeneinstellung solange gleichzeitig drücken, bis die gewünschte Stundenzahl im Display erscheint.

• Zum Einstellen der Minuten die Taste für die Zeiteinstellung

und die Taste Minuteneinstellung solange gleichzeitig drücken, bis die gewünschte Minutenzahl im Display erscheint. PROJEKTION Zur korrekten Darstellung der Uhrzeit an Wand oder Decke muss das schwenkbare Projektionselement nach vorne geschwenkt werden und der Raum entsprechend abgedunkelt sein.

1. Stellen Sie den Schalter Projektion Ein/Aus

2. Richten Sie das Projektionselement wie gewünscht aus.

Die Uhrzeit wird an die gewünschte Stelle projiziert. Projektionsdistanz ca. 2 Meter.

3. Stellen Sie die Schärfe der Projektion mit dem Fokus

ein. HINTERGRUNDBELEUCHTUNG

FÜR DISPLAY UND PROJEKTION

Einmaliges Betätigen der Snoozetaste aktiviert für ca. 10 Sekunden die Display-beleuchtung und die Zeitprojektion.

Manual Projektionsuhr pt9 01.12.2003 14:48 Uhr Seite 9BATTERIEN Batterien: Mignon 1,5 V (UM 3 R6/„AA“)

• 2 x für Radio, Displaybeleuchtung und Projektion

• 1 x für die LCD-Uhr (das Fach ist beschrieben mit „CLOCK USE“)

ENTSORGUNG DER BATTERIEN

Batterien dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien einer umwelt- schonenden Entsorgung zugeführt werden können. Geben Sie Batterien und Akkus nur im entladenen Zustand zurück. Zu notwendigen Maßnahmen zur Entsorgung des Gerätes wenden Sie sich an den zuständigen Müllbeseitigungsverband. 10D Manual Projektionsuhr pt9 01.12.2003 14:48 Uhr Seite 10CONTROL ELEMENTS Time (display) Focus for projection Radio station display Tuner Snooze, Light Volume control/buzzer Display background External 3V DC connection, Time Set radio only Alarm Battery compartment Minutes Projection On/Off Hours Alarm On/Off FM antenna FM/AM selector RADIO OPERATION

Batterien dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien einer umwelt- schonenden Entsorgung zugeführt werden können. Geben Sie Batterien und Akkus nur im entladenen Zustand zurück. Zu notwendigen Maßnahmen zur Entsorgung des Gerätes wenden Sie sich an den zuständigen Müllbeseitigungsverband. 13GB Manual Projektionsuhr pt9 01.12.2003 14:48 Uhr Seite 13ELEMENTS DE COMMANDE Affichage de l’heure (écran) Régleur de précision Affichage de la chaîne Régleur du volume/alarme Répétition d’alarme, Raccordement externe éclairage arrière de l’écran courant continu 3 V, Touche de réglage radio seulement de l’heure Compartiment à piles Touche heure de réveil Projection Marche/Arrêt Touche minutes Alarme Marche/Arrêt Touche heures Commutateur de sélection Antenne FM de la bande Foyer pour la projection MODE RADIO

• 1 x för LCD-klocka (facket är märkt "CLOCK USE“) 42S Manual Projektionsuhr pt9 01.12.2003 14:49 Uhr Seite 4243S Manual Projektionsuhr pt9 01.12.2003 14:49 Uhr Seite 43
