BEDIENUNGSANLEITUNG KH 2201 E-BENCH

D-44867 BOCHUM www.kompernass.com ID-Nr.: KH2201_02-10/07-V2 HORLOGE À PROJECTION

IB_KH2201_02_AR909_FR.qxd 08.11.2007 15:11 Uhr Seite 7Installation

IB_KH2201_02_AR909_FR.qxd 08.11.2007 15:11 Uhr Seite 8Mode radio

IB_KH2201_02_AR909_NL_2.qxd 08.11.2007 15:13 Uhr Seite 19Plaatsen

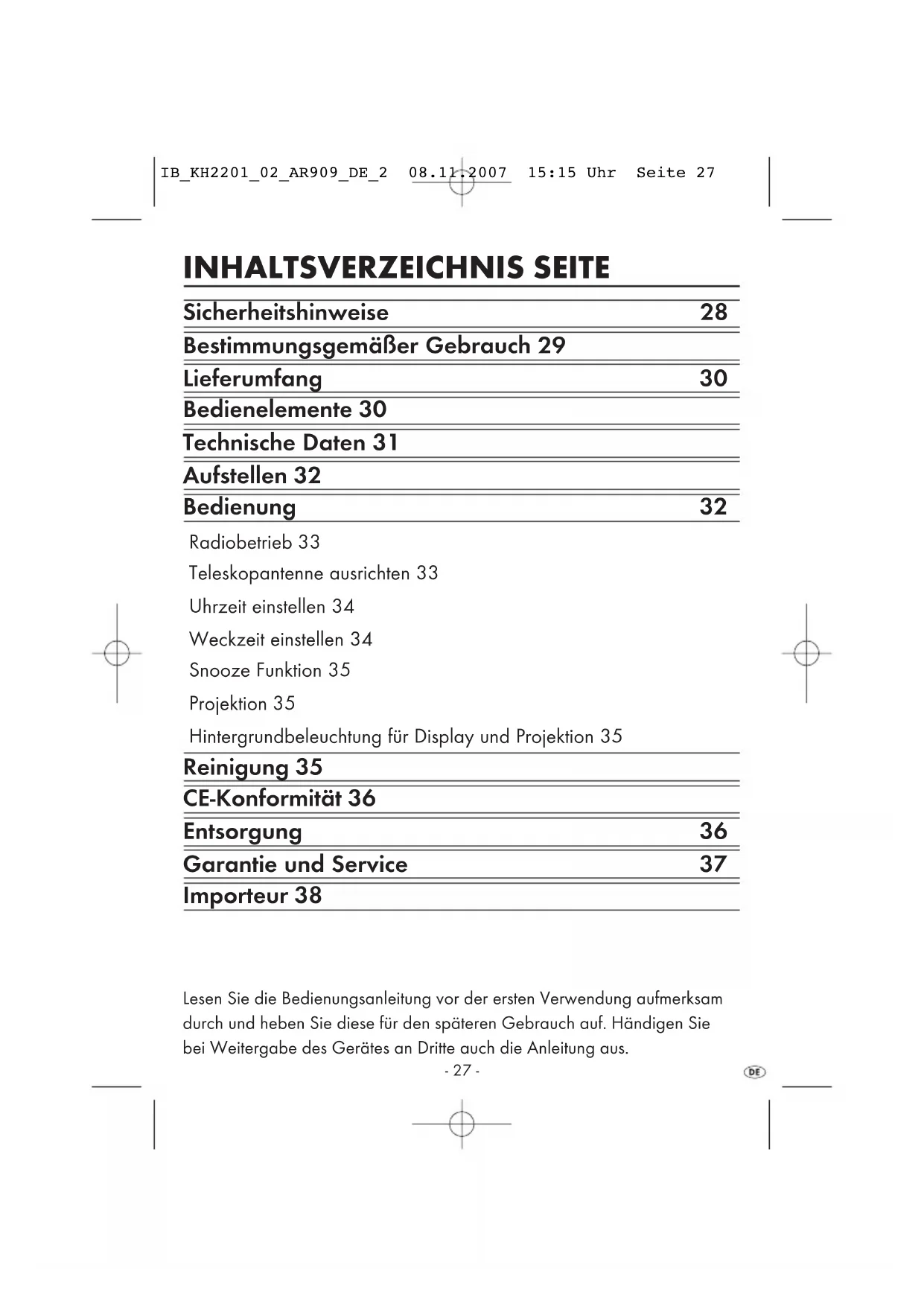

IB_KH2201_02_AR909_NL_2.qxd 08.11.2007 15:13 Uhr Seite 26INHALTSVERZEICHNIS SEITE Sicherheitshinweise 28 Bestimmungsgemäßer Gebrauch 29 Lieferumfang 30 Bedienelemente 30 Technische Daten 31 Aufstellen 32 Bedienung 32 Radiobetrieb 33 Teleskopantenne ausrichten 33 Uhrzeit einstellen 34 Weckzeit einstellen 34 Snooze Funktion 35 Projektion 35 Hintergrundbeleuchtung für Display und Projektion 35 Reinigung 35 CE-Konformität 36 Entsorgung 36 Garantie und Service 37 Importeur 38

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus. IB_KH2201_02_AR909_DE_2 08.11.2007 15:15 Uhr Seite 27PROJEKTIONSUHR Sicherheitshinweise Um Lebensgefahr durch elektrischen Schlag zu vermeiden:

• Verwenden Sie das Gerät nur in trockenen Räumen.

• Stellen Sie sicher , dass niemals Flüssigkeiten oder Gegenstände in das Gerät gelangen können.

• Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät. Um Brand- und Verletzungsgefahr zu vermeiden:

• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet. Decken Sie nie die Belüftungsöffnungen zu!

• Stellen Sie keine offenen Brandquellen, wie z.B. Kerzen, auf das Gerät.

• Vermeiden Sie zusätzliche Wärmezufuhr, z.B. durch direkte Sonnenein- strahlung, Heizungen, andere Geräte usw.!

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin- der) mit eingeschränkten, physischen, sensorischen oder geistigen Fähig- keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer- den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Elektromagnetische Felder Dieses Gerät hält die gesetzlichen Grenzwerte für die elektromagnetische Verträglichkeit ein! Falls Sie dennoch Bedenken haben, was das Aufstellen im Schlafzimmer betrifft:

• Stellen Sie das Gerät etwa einen halben Meter vom Bett entfernt auf.

IB_KH2201_02_AR909_DE_2 08.11.2007 15:15 Uhr Seite 28Ab dieser Entfernung sind spätestens die Felder selbst für elektrosensible Menschen nicht mehr vorhanden. Hinweis: Dieses Gerät ist mit rutschfesten Gummifüßen ausgestattet. Da die Boden- oder Möbeloberflächen aus den verschiedensten Materialien bestehen und mit unterschiedlichsten Pflegemitteln behandelt werden, kann es nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Gummifüße angreifen und aufweichen. Legen Sie gegebenenfalls eine rutschfeste Unterlage unter die Füße des Gerätes. Hinweis: In verschiedenen Ländern können abweichende Regelungen zu den zugewie- senen Rundfunkfrequenzbereichen bestehen. Beachten Sie, dass Sie Informationen von evtl. empfangenen Funkdiensten nicht verwerten, an Dritte weiterleiten oder zweckentfremdet missbräuchlich verwenden dürfen. Bestimmungsgemäßer Gebrauch Das Gerät ist zum Wecken durch Signalton und zum Empfang von Radiosen- dern geeignet. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Nicht für den gewerb- lichen Einsatz vorgesehen.

IB_KH2201_02_AR909_DE_2 08.11.2007 15:15 Uhr Seite 29Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit und den einwandfreien Zustand des Gerätes. 1 Projektionsuhrenradio, 1 Bedienungsanleitung Die zum Betrieb notwendigen Batterien und ein mögliches 3V-Netzteil (Zubehör) sind nicht im Lieferumfang enthalten. Bedienelemente

Projektion, Displaybeleuchtung

Externer 3V Gleichstrom-Anschluss für 4,0 mm x 1,7 mm Hohlstecker

Schalter Projektion Ein/Aus (ON/OFF)

Bandwahlschalter FM/AM

Aufstellbügel (nur Modell KH 2202)

IB_KH2201_02_AR909_DE_2 08.11.2007 15:14 Uhr Seite 30Technische Daten Nennspannung: 3 V Nennstrom: 300 mA Frequenzbereich: FM (UKW) 87,5 - 108 MHz AM (MW) 530 - 1600 kHz Maße: KH 2201: 14,2 cm x 13,1 cm x 3,8 cm KH 2202: 17 cm x 8,8 cm x 4,2 cm Gewicht: KH 2201 und KH 2202: ca. 245 gr. Betriebstemperatur: 5°C - 40°C bei <85% rel. Luftfeuchtigkeit Batterien: (nicht im Lieferumfang enthalten)

• Modell KH 2201: 1,5 V Typ Mignon/AA

• Modell KH 2202: 1,5 V Typ Micro/AAA

• 2 x 1,5 V für Radiobetrieb, Displaybeleuchtung und Projektion

• 1 x 1,5 V für die LCD-Uhr (das Fach ist beschrieben mit „CLOCK USE“) Netzteil: (nicht im Lieferumfang enthalten) Nennspannung: DC 3 V (+/- 5%) Nennstrom: min. 300 mA Hohlstecker: 4,0 mm x 1,7 mm Bei Verwendung eines 3 V-Netzteils muss die Batterie in dem Fach “CLOCK USE” eingelegt sein. Anderenfalls funktioniert die Uhr nicht.

IB_KH2201_02_AR909_DE_2 08.11.2007 15:14 Uhr Seite 31Aufstellen

• Stellen Sie die Projektionsuhr auf einen ebenen Untergrund auf.

• Stellen Sie die Projektionsuhr so ein, dass die Projektionslinse

auf eine leere Fläche zeigt. Nur Modell KH 2202:

• Klappen Sie den Aufstellbügel

heraus. Bedienung Externes Netzteil anschließen Es ist möglich, dieses Gerät mit einem externen Netzteil zu betreiben. Bitte nutzen Sie nur Netzteile mit diesen Spezifikationen: Nennspannung: DC 3 V (+/- 5%) Nennstrom: min. 300 mA Hohlstecker: 4,0 mm x 1,7 mm Achtung: Achten Sie auf die richtige Polung - sowohl bei den Batterien, als auch bei der externen Stromversorgung. Beachten Sie die Beschriftung am 3V Gleich- strom-Anschluss

. Das Gerät wird bei falscher Polung beschädigt.

IB_KH2201_02_AR909_DE_2 08.11.2007 15:14 Uhr Seite 32Radiobetrieb

1. Drehen Sie zum Einschalten den Lautstärkeregler VOLUME / BUZZ

bis ein »Klick« zu hören ist.

2. Stellen Sie nun mit dem Lautstärkeregler VOLUME / BUZZ

die ge- wünschte Lautstärke ein.

3. Stellen Sie den Bandwahlschalter

auf den gewünschten Wellenbereich (FM/AM) ein.

4. Stellen Sie mit dem Tuning-Regler

den gewünschten Sender ein. Die Frequenzen können Sie an der Frequenzskala

5. Drehen Sie zum Ausschalten den Lautstärkeregler VOLUME / BUZZ

bis ein »Klick« hörbar ist (KH 2201: Lautstärkeregler nach oben drehen, KH 2202: Lautstärkeregler nach hinten drehen). Teleskopantenne ausrichten Bei Modell KH 2201:

• Ziehen Sie die Teleskopantenne

komplett heraus. Die Teleskopantenne

ist bei dem Modell KH 2201 nicht drehbar. Bei Dre- hung der Teleskopantenne

wird der Antennenfuß beschädigt. Bei Modell KH 2202:

• Lösen Sie die Teleskopantenne

aus der Halterung und stellen Sie sie auf.

• Ziehen Sie die Teleskopantenne

komplett heraus. Um den Empfang von Radiosendern im FM-Frequenzbereich zu verbessern, drehen Sie das Ende der Teleskopantenne

langsam in verschiedene Rich- tungen. Sollten Sie einen guten Empfang für den eingestellten Radiosender gefunden haben, belassen Sie die Teleskopantenne

in dieser Position. Für den Empfang von AM-Radiosendern ist eine Empfangsantenne im Gerät fest eingebaut. Verändern Sie zur Empfangsverbesserung die Position des Gerä- tes im Radiobetrieb.

IB_KH2201_02_AR909_DE_2 08.11.2007 15:14 Uhr Seite 33Uhrzeit einstellen Während Sie die Taste TIME

1. Drücken Sie mehrfach hintereinander, oder drücken und halten Sie die Ta-

, um die Stunden einzustellen.

2. Lösen Sie die Taste HOUR

, sobald die gewünschte Stundenanzeige im Display

3. Drücken Sie mehrfach hintereinander, oder drücken und halten Sie die Ta-

, um die Minuten einzustellen.

4. Lösen Sie die Taste MIN

, sobald die gewünschte Minutenanzeige im Display

dargestellt wird. Die eingestellte Uhrzeit wird automatisch übernommen, sobald die Taste TIME

gelöst wird. Weckzeit einstellen Wenn die Uhrzeit richtig eingestellt ist, wie zuvor beschrieben:

1. Radio ausschalten: Stellen Sie den Lautstärkeregler VOLUME / BUZZ

auf BUZZ (ein »Klick« ist hörbar). Während Sie die Taste ALARM

2. Drücken Sie mehrfach hintereinander, oder drücken und halten Sie die Ta-

, um die Stunden einzustellen.

3. Lösen Sie die Taste HOUR

, sobald die gewünschte Stundenanzeige im Display

4. Drücken Sie mehrfach hintereinander, oder drücken und halten Sie die Ta-

, um die Minuten einzustellen.

5. Lösen Sie die Taste MIN

, sobald die gewünschte Minutenanzeige im Display

dargestellt wird. Die eingestellte Weckzeit wird automatisch übernommen, sobald die Taste ALARM

6. Stellen Sie zum Aktivieren der Weckzeitfunktion den Schalter

ALARM Ein/Aus auf „ON”.

IB_KH2201_02_AR909_DE_2 08.11.2007 15:14 Uhr Seite 34Snooze Funktion Betätigen der Taste SNOOZE

unterbricht den Weckton für 8 Minuten. Nach Ablauf der 8 Minuten wird der Weckton wiederholt. Stellen Sie den Schalter

ALARM Ein/Aus auf „OFF“, um den Wecker ganz abzuschalten. Projektion Achtung! Die Strahlungsleistung der Projektion stellt bei ordnungsgemäßem Gebrauch keinerlei Gefahr dar. Vermeiden Sie dennoch, direkt in den Licht- strahl zu schauen und richten Sie ihn nicht auf andere Personen oder Tiere. Zur korrekten Darstellung der Uhrzeit an Wand oder Decke muss das schwenkbare Projektionselement nach vorne geschwenkt werden und der Raum entsprechend abgedunkelt sein.

1. Stellen Sie den Schalter Projektion Ein/Aus

2. Richten Sie das Projektionselement wie gewünscht aus. Die Uhrzeit wird

an die gewünschte Stelle projiziert. Projektionsdistanz ca. 40cm - 3m.

3. Stellen Sie die Schärfe der Projektion mit dem Projektionsfokus

ein. Hintergrundbeleuchtung für Display und Projektion Einmaliges Betätigen der Taste Projektion/Displaybeleuchtung

aktiviert für ca. 10 Sekunden die Displaybeleuchtung und die Zeitprojektion. Reinigung

• Halten Sie das Gerät und die Lüftungsschlitze stets sauber.

• Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen.

• Verwenden Sie zum Reinigen des Gehäuses ein weiches Tuch.

• Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

IB_KH2201_02_AR909_DE_2 08.11.2007 15:14 Uhr Seite 35CE-Konformität Dieses Gerät der Unterhaltungselektronik entspricht hinsichtlich Übereinstim- mung mit den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinie 2004/108/EG und der Richtlinie für Niederspannungsgeräte 2006/95/EG. Entsorgung Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifels- fall mit Ihrer Entsorgungseinrichtung in Verbindung. Batterien entsorgen! Batterien dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Ge- meinde / seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien einer umweltschonenden Ent- sorgung zugeführt werden können. Geben Sie Batterien/Akkus nur im entla- denen Zustand zurück. Führen Sie alle Verpackungsmaterialien einer umweltgerechten Ent- sorgung zu.

IB_KH2201_02_AR909_DE_2 08.11.2007 15:14 Uhr Seite 36Garantie und Service Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Schraven Service- und Dienstleistungs GmbH Gewerbering 14 D-47623 Kevelaer Tel.: +49 (0) 180 5 008107 (14 Ct/Min. aus dem dt. Festnetz) Fax: +49 (0) 2832 3532 e-mail: support.de@kompernass.com Kompernaß Service Österreich Rittenschober KG Gmundner Strasse 10 A-4816 Gschwandt Tel.: +43 (0) 7612 6260516 Fax: +43 (0) 7612 626056 e-mail: support.at@kompernass.com
