BEDIENUNGSANLEITUNG D 4100 NOVY

für Einbaukühlgeräte

Technische veiligheid

Bedien- und Kontrollelemente

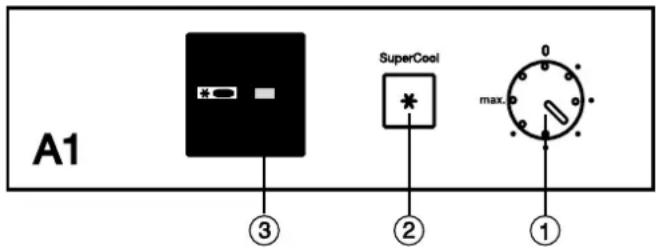

Abb. A1

① Ein/Aus und Temperaturregler

1. Punkt = warm

max. = kalt

Empfehlenswerte Temperatureinstellung: 5 °C oder eine mittlere bis kalte Reglerstellung

② SuperCool-Taste, zum schnellen Abkühlen der Lebensmittel, leuchtend = eingeschaltete Funktion
③ grüne Leuchtanzeige/Betriebsanzeige

A2 ① Index Service-01/No. Service ② Home Data Current Data Air Log / Air Spa Air Spa / AP Spa Air Bulk / Air Capex Air Bulk / Air Capex Air Bulk / Air Capex Air Bulk / Air Capex Air Bulk / Air Capex Air Bulk / Air Capex Air Bulk / Air Capex Air Bulk / Air Capex Air Bulk / Air Capex Air Bulk / Air Capex Air Bulk / Air Capex Air Bulk / Air Capex Air Bulk / Air Capex Air Bulk / Air Capex Air Bulk / Air Capex ③ ④ Serial-No.

11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11 # 11

12 # 13 # 14 # 15 # 16 # 17 # 18 # 19 # 20 # 21 # 22 # 23 # 24 # 25 # 26 # 27 # 28 # 29 # 30 # 31 # 32 # 33 # 34 # 35 # 36 # 37 # 38 # 39 # 40 # 41 # 42 # 43 # 44 # 45 # 46 # 47 # 48 # 49 # 50 # 51 # 52 # 53 # 54 # 55 # 56 # 57 # 58 # 59 # 60 # 61 # 62 # 63 # 64 # 65 # 66 # 67 # 68 # 69 # 70 # 71 # 72 # 73 # 74 # 75 # 76 # 77 # 78 # 79 # 80 # 81 # 82 # 83 # 84 # 85 # 86 # 87 # 88 # 89 # 90 #

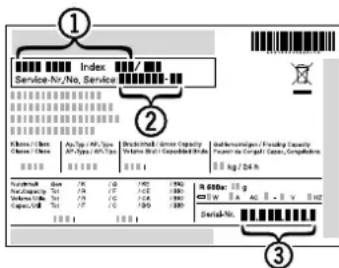

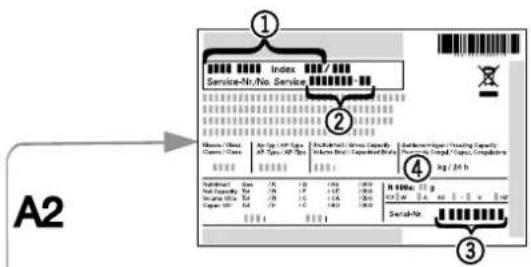

A2

① Gerätebezeichnung
② Service-Nr.
③ Serial-Nr.
④ Gefriervermögen in kg/24 Stunden*

Geräte- und

Ausstattungsübersicht, Abb. A

Bedien- und Kontrollelemente

Butter- und Käsefach

Gefrierfach*, ca. -18 °C

Eiswürfelschale

versetzbare* Konservenabsteller/Eierablage*

Kühlraum, ca. 5 °C

teilbare Abstellflächen* für hohes Kühlgut

verschiebbarer Flaschen- und Konservenhalter*

versetzbare* Abstellflächen

Absteller für hohe Flaschen und Getränke

Innenbeleuchtung

Tauwasserablauf

Kälteste Zone des Kühlraums, für empfindliche und leicht verderbliche Lebensmittel

Typenschild

Schalen für Gemüse, Salate, Obst

Stellfüße vorn

A

Wir gratulieren Ihnen zu Ihrem neuen Gerät. Sie haben sich mit Ihrem Kauf für alle Vorteile modernster Kältetechnik entschieden, die Ihnen hochwertige Qualität, eine lange Lebensdauer und hohe Funktionssicherheit garantiert.

Die Ausstattung Ihres Gerätes ermöglicht Ihnen täglich höchsten Bedienungskomfort.

Mit diesem Gerät, hergestellt in umweltfreundlichen Verfahren unter Verwendung recyclinggerechter Materialien, leisten Sie und wir gemeinsam einen aktiven Beitrag zur Erhaltung unserer Umwelt.

Um alle Vorteile Ihres neuen Gerätes kennenzulernen, lesen Sie bitte die Hinweise in dieser Gebrauchsanweisung aufmerksam durch.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Bewahren Sie die Gebrauchsanweisung sorgfältig auf und reichen Sie diese gegebenenfalls an den Nachbesitzer weiter.

Die Gebrauchsanweisung ist für mehrere Modelle gültig, Abweichungen sind daher möglich.

Inhaltsverzeichnis Seite

Gebrauchsanweisung

Gerät auf einen Blick	10
Typenschild	10
Inhaltsverzeichnis	11
Bestimmungen	11
Energieeinsparung	11

Sicherheits- und Warnhinweise

12

Entsorgungshinweis

12

Einbau- und Belüftungshinweis

12

Inbetriebnahme und Kontrollelemente

13

Anschließen

13

Ein- und Ausschalten

13

Temperatur einstellen

13

SuperCool

13

Einordnen, Ausstattung

14

Einordnen der Lebensmittel...... 14

Ausstattung verändern

14

Gefrierfach*

15

Einfrieren

15

Hinweise zum Lagern

15

Eiswürfel bereiten

15

Abtauen, Reinigen

16

Störungen - Probleme

17

Innenbeleuchtung

17

Kundendienst und Typenschild

17

Bestimmungen

§

- Das Gerät ist zum Kühlen und mit Gefrierfach* zum Einfrieren und Lagern von Lebensmitteln, sowie zur Eisbereitung bestimmt.

Es ist für die Verwendung im Haushalt konzipiert. Beim Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.

- Das Gerät ist je nach Klimaklasse für den Betrieb bei begrenzten Umgebungstemperaturen ausgelegt. Sie sollten nicht unter- oder überschritten werden! Die für Ihr Gerät zutreffende Klimaklasse ist auf dem Typenschild aufgedruckt. Es bedeutet:

Klimaklasse ausgelegt für
Umgebungstemperaturen von

SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+18 °C bis +38 °C
T	+18 °C bis +43 °C

• Der Kältemittelkreislauf ist auf Dichtheit geprüft.
• Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den EG-Richtlinien 2006/95/EG und 2004/108/EG.

Hinweise zur Energieeinsparung

• Achten Sie auf freie Be- und Entlüftungsquerschnitte.
• Öffnen Sie die Gerätetür möglichst nur kurz.
• Die Lebensmittel sortiert einordnen. Die angegebene Lagerdauer nicht überschreiten.
• Alle Lebensmittel gut verpackt und abgedeckt aufbewahren; Reifbildung wird vermieden.
• Warme Speisen erst auf Zimmertemperatur abkühlen lassen, bevor sie in das Gerät eingelegt werden.
  ● Lassen Sie Tiefkühlgut im Kühlraum auftauen.
• Tauen Sie das Gefrierfach* bei einer dickeren Reifschicht ab. Dadurch verbessert sich der Kälteübergang, und der Energieverbrauch bleibt gering.

Entsorgungshinweis

Die Verpackung ist aus wiederverwertbaren Materialien hergestellt.

• Wellpappe/Pappe
• Formteile aus geschäumtem Polystyrol
• Folien aus Polyethylen
• Umreifungsbänder aus Polypropylen

- Verpackungsmaterial ist kein Spielzeug für Kinder - Erstickungsgefahr durch Folien!

- Bringen Sie die Verpackung zu einer offiziellen Sammelstelle.

Das ausgediente Gerät: Es enthält noch wertvolle Materialien und ist einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.

• Ausgediente Geräte unbrauchbar machen. Netzstecker ziehen, Anschlusskabel durchtrennen und Schloss unbrauchbar machen, damit sich Kinder nicht einschließen können.
• Achten Sie darauf, dass das ausgediente Gerät beim Abtransport am Kältemittelkreislauf nicht beschädigt wird.
• Angaben über das enthaltene Kältemittel finden Sie auf dem Typenschild.
• Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Technische Sicherheit

• Um Personen- und Sachschäden zu vermeiden, das Gerät nur verpackt transportieren und mit zwei Personen aufstellen.
• Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar.
• Rohrleitungen des Kältekreislaufs nicht beschädigen. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.
• Wenn Kältemittel entweicht, dann offenes Feuer oder Zündquellen in der Nähe der Auslaufstelle beseitigen, Netzstecker ziehen und den Raum gut lüften.
• Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.
• Zur Gewährleistung eines sicheren Betriebes Gerät nur nach den Angaben der Gebrauchsanweisung montieren und anschließen.
• Im Fehlerfall Gerät vom Netz trennen: Netzstecker ziehen (dabei nicht am Anschlusskabel ziehen) oder Sicherung auslösen bzw. herausdrehen.
• Reparaturen und Eingriffe an dem Gerät nur von dem Kundendienst ausführen lassen, ansonsten können erhebliche Gefahren für den Benutzer entstehen. Gleiches gilt für das Wechseln der Netzanschlussleitung.

Sicherheit beim Gebrauch

• Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw., im Gerät. Eventuell austrete Gase könnten durch elektrische Bauteile entzünden. Sie erkennen solche Sprühdosen an der aufgten Inhaltsangabe oder einem Flammensymbol.
• Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren.
• Keine elektrischen Geräte innerhalb des Gerätes benutzen (z. B. Dampfreinigungsgeräte, Heizgeräte, Eisbereiter usw.).
• Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen.
• Dieses Gerät ist nicht bestimmt für Personen (auch Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder Personen, die nicht über ausreichende Erfahrung und Kenntnisse verfügen, es sei denn, sie wurden durch eine Person, die für ihre Sicherheit verantwortlich ist, in der Benutzung des Gerätes unterwiesen oder anfänglich beaufsichtigt. Kinder sollten nicht unbeaufsichtigt bleiben, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Vermeiden Sie dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut. Es kann zu Schmerzen, Taubheitsgefühl und Erfrierungen führen. Bei länger dauerndem Hautkontakt Schutzmaßnahmen vorsehen, z. B. Handschuhe verwenden.
• Speiseeis, besonders Wassereis oder Eiswürfel, nach dem Entnehmen nicht sofort und nicht zu kalt verzehren. Durch die tiefen Temperaturen besteht eine "Verbrennungsgefahr".
• Verzehren Sie keine überlagerten Lebensmittel, sie können zu einer Lebensmittelvergiftung führen.

Einbau- und Belüftungshinweis

- Vermeiden Sie den Einbau im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen.

- Die Belüftungsquerschnitte dürfen nicht verstellt werden. Immer auf gute Be- und Entlüftung achten!

- Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Kältemittelfüllmenge R 600a ein Volumen von 1 m³ aufweisen, damit im Falle einer Leckage des Kältemittelkreislaufes kein zündfähiges Gas-Luft-Gemisch im Aufstellungsraum des Gerätes entstehen kann. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.

- Das Kühl-/Gefriergerät nur in standfeste Möbel einbauen.

● Beachten Sie die beiliegende Einbauanweisung.

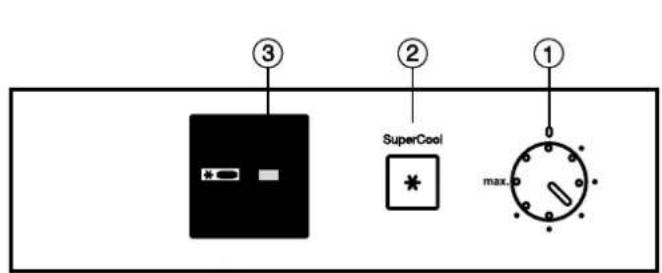

A1 ③ ② SuperCool max. 0 ①

Es empfiehlt sich, das Gerät vor Inbetriebnahme zu reinigen, dazu Näheres unter Kapitel "Reinigen".

Nehmen Sie das Gerät mit Gefrierfach ca. 2 Stunden vor der ersten Beschickung mit Gefriergut in Betrieb.

Anschließen

Stromart (Wechselstrom) und Spannung

am Aufstellort müssen mit den Angaben auf dem Typenschild übereinstimmen. Es befindet sich an der linken Geräteinnenseite, Abb. A.

• Das Gerät nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen.

• Die Steckdose muss mit 10 A oder höher abgesichert sein, außerhalb des Geräterückseitenbereiches liegen und leicht zugänglich sein.
  • Das Gerät nicht

• an Inselwechselrichtern anschließen und

• in Verbindung mit sog. Energiesparsteckern betreiben - die Elektronik kann beschädigt werden,
• zusammen mit anderen Elektrogeräten über eine Verteilerleiste oder ein Verlängerungskabel anschließen - Überhitzungs- und Brandgefahr.
• Beim Abnehmen des Netzkabels von der Geräterückseite den Kabelhalter entfernen - sonst Vibrationsgeräusche!

Ein- und Ausschalten, Abb. A1

• Einschalten: Schlitz des Temperaturreglers ① mit einer Münze nach rechts drehen, bis die grüne Leuchtanzeige* ③ leuchtet - der Normalbetrieb wird angezeigt.
• Die Innenbeleuchtung brennt.
• Ausschalten: Temperaturregler auf Stellung "0" drehen:
• Die Leuchtanzeige* ③ und alle Tasten sind dunkel.
• Die Innenbeleuchtung ist dunkel.

Temperatur einstellen

• Abb. A1. Temperaturregler ① mit einer Münze drehen:
• den Schlitz des Temperaturreglers auf eine mittlere Reglerstellung drehen.

• Die Stellungen des Schlitzes bedeuten:

• Punkt = wärmste Temperatur, kleinste Kühlleistung im Kühlraum und Gefrierfach

max. = kälteste Temperatur, größte Kühlleistung im Kühlraum und Gefrierfach*

- Empfehlenswerte Einstellung*: 5 °C oder eine mittlere Reglerstellung.

Im Gefrierfach* stellt sich dann eine mittlere Gefriergut-Temperatur von ca. -18 °C ein.

SuperCool

Abb. A1. Mit Superkühlen schalten Sie das Gerät auf höchste Abkühlleistung.

Dies empfiehlt sich besonders, wenn Sie große Mengen von Lebensmitteln, Getränken, frisch zubereitete Kuchen oder Speisen schnellstmöglich abkühlen möchten.

- Einschalten: SuperCool-Taste ② kurz drücken, so dass sie leuchtet. Die Kühltemperatur sinkt auf den kältesten Wert.

Hinweis: "SuperCool" hat einen etwas höheren Energieverbrauch. Jedoch nach ca. 6 Stunden schaltet die Elektronik automatisch auf den energiesparenden Normalbetrieb zurück.

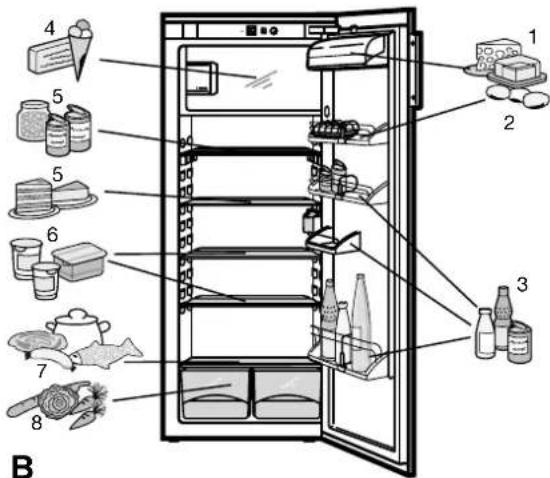

1 2 3 4 5 6 7 8 B

1 Butter, Käse

5 Konserven, Backwaren

2 Eier

6 Molkereiprodukte

3 Dosen, Getränke, Fla- schen

7 Fleisch-, Wurstwaren, Fisch, fertige Speisen

4 Tiefkühlkost im Gefrierfach*

8 Obst, Gemüse, Salat

Einordnen der Lebensmittel

Durch die natürliche Luftzirkulation im Kühlraum stellen sich unterschiedliche Temperaturbereiche ein, welche für die Lagerung der verschiedenen Lebensmittel durchaus günstig sind. Unmittelbar über den Gemüseschalen und an der Rückwand ist es am kältesten (günstig z. B. für Wurst- und Fleischwaren); im oberen vorderen Bereich und in der Tür ist es am wärmsten (günstig z. B. für streichfähige Butter und Käse). Deshalb die Lebensmittel nach dem "Einordnungsbeispiel", Abb. B, aufbewahren.

Hinweise zum Kühlen

• Lebensmittel so lagern, dass die Luft gut zirkulieren kann, also nicht zu dicht lagern. Ventilatorluftschlitze* an der Rückwand nicht abdecken - wichtig für die Kühleistung!
• Lebensmittel, die leicht Geruch oder Geschmack abgeben oder annehmen, sowie Flüssigkeiten, immer in geschlossenen Gefäßen oder abgedeckt aufbewahren.
• Stark ethylengasabgebende und -empfindliche Lebensmittel, wie Obst, Gemüse und Salat, immer trennen oder verpacken, um die Lagerdauer nicht zu reduzieren; z. B. Äpfel nicht mit Kiwis oder Kohl zusammen lagern.

Ausstattung verändern

• Den Konservenabsteller* können Sie versetzen, und alle Türabsteller sind zum Reinigen herausnehmbar, Abb. C: Absteller hochschieben, nach vorn herausnehmen und in umgekehrter Folge wieder einsetzen.
• Durch Verschieben des Flaschen- und Konservenhalters können Sie Flaschen gegen Umkippen beim Türöffnen und -schließen sichern. Bei Ausstattung nach Abb. C1 immer am Kunststoffhalteteil fassen!
• Zum Reinigen kann der Halter abgenommen werden: Bei Ausstattung
• nach Abb. C1: den unteren Rand des Halters nach vorn ziehen und ausrasten,
• nach Abb. C2: den vorderen Rand des Halters hochschieben und ausrasten.
• Die Abstellflächen*, Roste oder Glasplatten, können Sie je nach Kühlguthöhe versetzen, Abb. D:
• Glasplatte anheben, Aussparung über Auflage ziehen und höher oder tiefer einsetzen, Abb. D1.
• Rost anheben, nach vorn ziehen und höher oder tiefer einsetzen, Abb. D2.
• Die Glasplatten* sind gegen unbeabsichtigtes Herausziehen durch Auszugstopps gesichert.
• Für große Geräte, ab 1216 mm Höhe*, gilt:

Nutzen Sie die vordere Fläche über den Obst-/Gemüse- schalen nur zum kurzfristigen Abstellen von Kühlgut, z. B. wenn Sie Umräumen oder Aussortieren. Es erleich- tert die Handhabung. Lassen Sie das Kühlgut jedoch nicht stehen, sonst kann es beim Türschließen nach hinten geschoben oder umgekippt werden, Abb. D3.

- Platz für hohe Gefäße ermöglichen die halben Glasplatten: Beiliegende Auflageschienen, Abb. E1, in gewünschter Höhe rechts und links auf die Auflagenoppen aufstecken, dabei auf rechtes (R) und linkes (L) Teil achten! Die Glasplatten ①/② nach Abb. E2 einschieben. Die Glasplatte ② mit Anschlagrand muss hinten liegen!

- Wenn Sie Platz für hohe Gefäße benötigen, dann einfach die vordere halbe Glasplatte* vorsichtig unter die hintere Platte schieben, Abb. E2.

(Vier-Sterne, wenn vorhanden, je nach Modell)

Im Gefrierfach können Sie bei einer Lagertemperatur von -18 °C und tiefer (ab einer mittleren Temperatureinstellung) Tiefkühlkost und Gefriergut mehrere Monate lagern, Eiswürfel bereiten und zusätzlich frische Lebensmittel einfrieren.

Einfrieren frischer Lebensmittel

Frische Lebensmittel sollen möglichst schnell bis auf den Kern durchgefroren werden. Nährwert, Vitamine, Aussehen und Geschmack der Lebensmittel bleiben dann am besten erhalten. Deswegen sollten Sie zum Einfrieren größerer Mengen frischer Lebensmittel so vorgehen:

● Ca. 4 Stunden vor dem Einlegen
- den Temperaturregler auf eine mittlere bis kalte Position einstellen (ca. 3. Punkt). Bereits eingelagerte Tiefkühlkost erhält eine Kältereserve.
- Dann die frischen Lebensmittel einlegen. Es können bis zu max. 2 kg/24 Stunden eingefroren werden.
Die frischen Lebensmittel möglichst breitflächig auf den Fachboden legen und nicht mit bereits eingelagerter Tiefkühlkost in Berührung bringen; ein Antauen wird dadurch vermieden.
- Nach weiteren 24 Stunden sind die neu einzufrierenden Lebensmittel durchgefroren. Den Temperaturregler auf die übliche Position zurückstellen. Der normale Kühlablauf stellt sich wieder ein. Das Einfrieren ist beendet.

Hinweis:

Die Lufttemperatur im Fach, gemessen mit Thermometer oder anderen Messgeräten, kann schwanken. Das hat jedoch bei gefülltem Fach wenig Einfluss auf das Gefriergut. Die Kerntemperatur des Gefriergutes hat dabei dann den Mittelwert dieser Schwankungen.

Hinweise zum Lagern

• Tiefkühlkost (bereits gefrorene Ware) kann sofort ins kalte Fach eingelagert werden.
• Möglichst keine Flaschen zum Schnellkühlen in das Fach legen; wenn doch, spätestens nach einer Stunde herausnehmen, sie platzen sonst.
• Einmal aufgetaute Lebensmittel möglichst nicht wieder einfrieren, sondern zu einem Fertiggericht weiterverarbeiten. Nährwert und Geschmack bleiben so am besten erhalten.
• Als Richtwerte für die Lagerdauer verschiedener Lebensmittel im Gefrierfach gilt:
  Geflügel, Rindfleisch, Lamm 6 bis 12 Monate
  Fisch, Schweinefleisch 2 bis 6 Monate
  Wild, Kaninchen, Kalbfleisch 4 bis 8 Monate
  Wurst, Schinken 2 bis 4 Monate
  Fertiggerichte 2 bis 4 Monate
  Gemüse und Obst 6 bis 12 Monate
  Käse, Brot, Backwaren 2 bis 6 Monate
  Hefegebäck 1 bis 5 Monate
  Eiscreme 2 bis 3 Monate
  Ob oberer oder unterer Wert gültig ist, hängt von der Qualität der Lebensmittel, der Vorbehandlung bis zum Einfrieren und den Qualitätsansprüchen des einzelnen Haushaltes ab. Für fettere Lebensmittel gelten stets die unteren Werte; Fette neigen zum Ranzigwerden.

Eiswürfel bereiten\*

● Eisschale zu 3/4 mit Wasser füllen.
- Eisschale in das Gerät stellen und gefrieren lassen.
- Die Eiswürfel lösen sich aus der Schale durch Verwinden, oder wenn die Eisschale kurz unter fließendes Wasser gehalten wird.

Abtauen

Der Kühlraum

taut automatisch ab. Das Tauwasser verdunstet durch die Kompressorwärme - Wassertropfen an der Rückwand sind funktional bedingt und völlig normal.

- Achten Sie lediglich darauf, dass das Tauwasser durch die Ablauföffnung an der Rückwand ungehindert abfließen kann.

Im Gefrierfach\*

bildet sich nach längerer Betriebszeit eine dickere Reif- bzw. Eisschicht. Sie erhöht den Energieverbrauch. Deshalb regelmäßig abtauen:

• Zum Abtauen das Gerät ausschalten: Netzstecker ziehen oder Temperaturregler auf Stellung "0" drehen.
• Gefriergut in Zeitungspapier oder Decken einschlagen und an einem kühlen Ort aufbewahren.
• Zum Beschleunigen des Abtauvorgangs einen Topf mit warmem, nicht kochendem Wasser in das Fach stellen.

Zum Abtauen keine elektrischen Heiz- oder Dampfreinigungsgeräte, Abtausprays, offene Flammen oder scharfe Gegenstände zum Entfernen von Eis verwenden. Verletzungs- und Beschädigungsgefahr!

- Fach- und Gerätetür während des Abtauvorgangs offen lassen. Tauwasser mit einem Schwamm oder Tuch aufnehmen. Anschließend das Gerät reinigen.

Reinigen

- Vor dem Reinigen grundsätzlich das Gerät außer Betrieb setzen. Netzstecker ziehen oder die vorgeschalteten Sicherungen herausschrauben bzw. auslösen.

• Innenraum und Ausstattungsteile mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen. Nicht mit Dampfreinigungsgeräten arbeiten - Verletzungs- und Beschädigungsgefahr!
• Empfehlenswert sind weiche Putztücher und ein Allzweckreiniger mit neutralem pH-Wert.
• Verwenden Sie keine scheuernden/kratzenden Schwämme, Reinigungsmittel nicht konzentriert und keinesfalls sand-, chlorid- oder säurehaltige Putz- bzw. chemische Lösungsmittel.
• Achten Sie darauf, dass kein Reinigungswasser in die Ablaufrinne, Lüftungsgitter und elektrischen Teile dringt. Gerät trockenreiben.
• Das Typenschild an der Geräteinnenseite nicht beschädigen oder gar entfernen - es ist wichtig für den Kundendienst.

• Die Butterdose* kann in der Spülmaschine gereinigt werden, die Abstellflächen, Glasplatten und anderen Ausstattungsteile von Hand reinigen.

• Die Abstellflächen* nach Abbildung herausnehmen:

• Glasplatte* anheben, Aussparung über Auflage ziehen, zur Seite absenken und schräg nach vorn herausnehmen.
• Rost* anheben, nach vorn ziehen und wegschwenken.
• Die Abstellflächen immer mit dem Anschlagrand hinten nach oben zeigend einschieben, sonst können Lebensmittel an der Rückwand anfrieren.
• Abstellflächen und Türabsteller können zum Reinigen zerlegt werden - Leisten und Seitenteile von den Glasplatten abziehen.
• Schutzfolien von allen Zierleisten* abziehen.

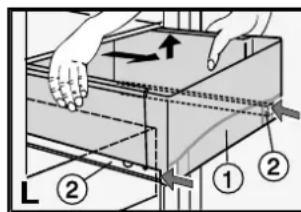

- Die Obst-/Gemüseschalen ① auf Teleskopschienen* zum Reinigen ganz herausziehen und nach oben abheben (Abb. L).

Achtung: Um Beschädigungen vorzubeugen, die herausgezogenen Schienen ② sofort wieder einschieben.

Zum Einsetzen der Obst-/Gemüseschalen die Schalen auf die herausgezogenen Schienen aufsetzen und einfach einschieben (Abb. M).

- Reinigen Sie die Ablauföffnung an der Rückwand über oder hinter* den Gemüseschalen öfters, Pfeil in Abb. Gegebenenfalls mit einem dünnen Hilfsmittel, z. B. Wattestäbchen oder ähnlichem, reinigen.

- Danach Gerät wieder anschließen/einschalten und das Gefriergut einlegen.

Soll das Gerät längere Zeit außer Betrieb gesetzt werden, dann das Gerät leeren, Netzstecker ziehen, wie beschrieben reinigen und die Gerätetür offenstehen lassen, um Geruchsbildung zu vermeiden.

Ihr Gerät ist so konstruiert und hergestellt, dass Störungsfreiheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebes eine Störung auftreten, so prüfen Sie bitte, ob die Störung evtl. auf einen Bedienungsfehler zurückzuführen ist, denn in diesem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kosten berechnet werden.

Folgende Störungen können Sie durch Prüfen der möglichen Ursachen selbst beheben:

Störung - mögliche Ursache und Behebung

Gerät arbeitet nicht

• Ist das Gerät ordnungsgemäß eingeschaltet?
• Ist der Netzstecker richtig in der Steckdose?
• Ist die Sicherung der Steckdose in Ordnung?

Innenbeleuchtung brennt nicht

• Ist das Gerät eingeschaltet?
• Die Glühlampe ist defekt. Nach Abschnitt "Innenbeleuchtung" die Lampe auswechseln.

Geräusche sind zu laut

• Steht das Gerät fest auf dem Boden, werden nebenstehende Möbel oder Gegenstände von dem laufenden Kühlaggregat in Vibration gesetzt?
  Evtl. Gerät etwas wegrücken, über die Stellfüße ausrichten, Flaschen und Gefäße auseinanderrücken.
• Normal sind: Strömungsgeräusche, ein Blubbern oder Plätschern, sie kommen vom Kältemittel, das im Kältekreislauf fließt.
  Ein kurzes Klicken. Es entsteht immer, wenn sich das Kühlaggregat (der Motor) automatisch ein- oder ausschaltet.
  Ein Motorbrummen. Es ist kurzfristig etwas lauter, wenn sich das Aggregat einschaltet.

Temperatur ist nicht ausreichend kalt

• Ist der Temperaturregler richtig eingestellt? Evtl. kälter einstellen.
• Separat eingelegtes Thermometer zeigt einen falschen Wert an.
• Schließt die Gerätetür richtig?
• Ist die Be- u. Entlüftung ausreichend?
  Evtl. Lüftungsgitter frei machen.
• Ist die Umgebungstemperatur zu warm? (s. Abschnitt "Bestimmungen")
• Wurde das Gerät zu häufig oder zu lange geöffnet?
• Evtl. abwarten, ob sich die erforderliche Temperatur von allein wieder einstellt.

Innenbeleuchtung

schaltet sich nach ca. 15 Minuten geöffneter Tür automatisch aus. Leuchtet sie bei kurz geöffneter Tür nicht, jedoch die Temperatureinstellanzeige, ist die Glühlampe evtl. defekt

Auswechseln der Glühlampe:

• Glühlampendaten: max. 25 W, die Stromart und Spannung sollten mit der Typenschildangabe übereinstimmen. Nur Glühbirnen gleicher Abmessung verwenden, Fassung: E 14.

- Gerät ausschalten.

Netzstecker ziehen bzw. Sicherung auslösen oder herausschrauben.

• Abb. F1: Die Lampenabdeckung oben und unten fassen und wegziehen.
• Abb. F2: Die Glühlampe auswechseln. Beim Drehen etwas mehr Kraft anwenden - Haftreibung der Sicherungsscheibe überwinden. Beim Eindrehen auf sauberen Sitz der Sicherungsscheibe im Lampensockel achten.
• Die Abdeckung hinten wieder einhängen und an den Seiten einrasten lassen.

F1 1 2

Kundendienst und Typenschild

Wenn keine der o. g. Ursachen vorliegt und Sie die Störung nicht selbst beseitigen konnten, wenden Sie sich bitte an die nächste Kundendienststelle (beiliegendes Verzeichnis). Teilen Sie die

Gerätebezeichnung ①,

Service-② und

Serial-Nr. ③

des Typenschildes mit. Dies ermöglicht einen schnellen und zielgerichteten Service. Das Typenschild befindet sich an der linken Geräteinnenseite.

Lassen Sie bis zum Eintreffen des Kundendienstes das Gerät geschlossen, um einen weiteren Kälteverlust zu vermeiden.

Index Service-Nr.No, Service Klarna/Löse Chese/Übrige An Type: AFType AP-Type: AF-Type Deck/Book: Green Capacity Volume Unit: Capgemäß Units Sahresenlagen: Fasting Capacity Faster in Cargo Center, Capgemäß kg / 24 h R 600x: 11 g 3 W A AC - B V HZ Serial-No.

③ ② ① SuperCool max.

A1
