BEDIENUNGSANLEITUNG Santo K 71203 5I AEG-ELECTROLUX

Vielen Dank, dass Sie sich für eines unserer Qualitätsvprodukte entschieden haben.

Dieses Gerät bietet Ihnen eine perfekte Synthese aus Funktionellem Design und wegweisender Spitzentechnologie.

Überzeugen Sie sich selbst von dem Entwicklungsvorsprung unserer Produkte, die bei Leistungsfähigkeit und Bedienung eine absolute Spitzenposition einnehmen.

Besonderer Wert wurde zudem auf so wichtige Aspekte wie Umweltfreundlichkeit und Energieersparnis gelegt, die integraler Bestandteil aller unserer Produkte sind.

Lesen Sie these Bedienhandbuch aufmerksam durch, um Ihr Gerät optimal und über lange Zeit zuverlässig nutzen und alle Bedienvorgänge korrekt und Zeit sparend ausführten zu können.

Bewahren Sie das Handbuch zur späteren Bezugnahme an einem sicheren Ort auf und händigen Sie es im Verkaufsfall dem zukünftigen Besitzer aus.

Wir wünschen Ohnen viel Freude mit ihrem neuen Gerät.

Folgende Symbolen werden im Text verwendet:

wichtigige Hinweise für ihre Sicherheit oder für die Funktionsfähigkeit des Gerätes

Hinweise und praktische Tipps

Umweltinformationen

Inhaltsverzeichnis

Sicherheit 4
Entsorgung 6

Information zur Geräteverpackung 6
Entsorgung von Altgeräten 6

Transportschutz entfernen. 7
Aufstellen 7

Aufstellort. 7
Das Kältegerät braucht Luft 8
Einbau 9
Elektrischer Anschluss 9

Gerätebeschreibung. 10
Geräteansicht 10

Vor Inbetriebnahme 11

Inbetriebnahme und Temperaturregelung 11
Gerat abschalten 13

Innenaustattung 13

Abstellflächen/Abstellroste. 13
Variable Innentur. 14
Flaschenhalter 14
Feuchteregulierung 14
Variable Ablagebox 14

Richtig lagern. 15

Abtauen 16
Der Kuhlraum taut automatisch ab. 16

Reinigung und Pflege 16

Tipps fur Energie-Einsparung 17
Was tun, wenn 18

Abhilfe bei Störungen. 18

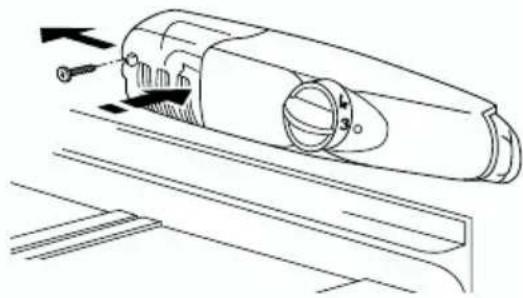

Lampe auswechseln. 19

Betriebsgeräusche 20
Bestimmungen, Normen, Richtlinien 20
Fachbegriffe 21

Sicherheit

Die Sicherheit unserer Kältegeräte entspricht den anerkannten Regel der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns veranlasst, Sie mit folgenden Sicherheitshinweisen vertraut zu machen:

Bestimmungsgemäß Verwendung

• Das Kältegerät ist für die Verwendung im Haushalt bestimmt. Es eignet sich zum Kühlen von Lebensmitteln. Wird das Gerät zweckentfremdet oder falsch bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.
• Umbauten oder Veränderungen am Kältegerät sind aus Sicherheitsgründen nicht zulässig.
• Sollten Sie das Kältegerät gewerblich oder für andere Zwecke als zum Kühlen von Lebensmitteln benutzen, beachten Sieitte die für ihren Bereich gultigen gesetzlichen Bestimmungen.

Vor der ersten Inbetriebnahme

• Überprüfen Sie das Kältegerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen! Wenden Sie sich im Schadensfallitte an den Lieferanten.
• Prüfen, dass das Gerät nach der Installation nicht auf dem Netzkabel stehen. Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienststellen erhältlich sind.

Kältemittel

Das Gerät enthalt im Kältemittelkreislauf das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das jeder brennbar ist.

• Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kältemittelkreislaufs beschädigt werden.
• Bei Beschädigung des Kältemittelkreislaufs: - offenes Feuer und Zündquellen unbedingt vermeiden; - den Raum, in dem das Gerät steht, gut durchlufen.

Sicherheit von Kindern

• Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten!
• Ausgediente Altgeräteitte vor der Entsorgung unbrauchbar machen. Netzsteckerziehen,Netzkabel durchtrennen, eventuell vorhandene Schnapp- oder Riegelschlösser entfernenozerstoren.

Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten.

• Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und halten Sie Kinder nicht mit dem Gerät speiten!

Im Alltagsbetrieb

• Behälter mit brennbaren Gasen oder Flüssigkeiten konnen durch Kätleinwirkung undicht werden. Explosionsgefahr! Lagern Sie keine Behälter mit brennbaren Stoffen, wie z.B. Spraydosen, Feuerzeug-Nachfüllkartuschen etc. im Kaltegerät.
• Warning - Keine Elektrogeräte (z. B. elektrische Eismaschinen, Ruhrgeräte etc.) im Kaltegerät betreiben.
• Warning - Um die Funktion des Gerätes nicht zu beeinträchtigen, * dürfen die Luftungsöffnungen der Geräteverkleidungen oder des Aufbaus von Einbaumöbeln nicht abgedeckt oder zugestellt werden.
• Vor Reinigungsrarbeiten das Gerät grundsätzlich abschalten und den Netzsteckerziehen oder Sicherung in der Wohnung abschalten bzw. herausdrehen.
• Netzstecker immer am Stecker aus der Steckdoseziehen, nie am Kabel.

Im Störungsfall

• Sollte einmal eine Störung am Gerät auftreten, sehen Sieitte zuerst in dieser Gebrauchsanweisung unter "Was tun, wenn ..." nach. Falls die Dort aufgeführten Hinweise nicht weiterhelfen, führen Sieitte keine weiteren Arbeiten selbst aus.
• Kältegeräte)dürfen nur von Fachkräften repariert werden. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfallitte an ihren Fachhändler oder an unseren Kundendienst.

Entsorgung

Information zur Geräteverpackung

Entsorgen Sie das Verpackungsmaterial Ihres Gerätes sachgerecht. Alle verwendeten Verpackungsmaterialen sind umweltverträglich und wie-derverwertbar.

Zu den Werkstoffen: Die Kunststoffe können auch wiederverwertet werden und sind folgendermaßen gekennzeichnet:

PE< für Polyäthylen, z. B. bei der äußeren Hülle und den Beuteln im Innern.
PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich FCKW-frei.

Die Kartonteile werden aus Altpapier hergestellt und sollenn auch wieder zur Altpapiersammlung gegeben werden.

Entsorgung von Altgeräten

Aus Umweltschutzgründen müssen Kältegeräte fachgerecht entsorgt werden. Dies gilt für Ihr bisheriges Gerät und - nach dem es eines Tages ausgedient hat - auch für Ihr neues Gerät.

Warning! Ausgediente Altgeräteitte vor der Entsorgung unbrauchbar machen. Netzsteckerziehen,Netzkabel durchtrennen, eventuellvorhandene Schnapp- oder Riegelschlösser entfernen oder zerstoren. Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere Lebensgefährliche Situationen geraten.

Entsorgungshinweise:

• Das Gerätarf nicht mit dem Haus- oder Sperrmüll entsorgt werden.
• Der Kältemittelkreislauf, insbesondere der Wärmetauscher an der Geräterückseite,arf nicht beschädigt werden.
• Das Symbol auf dem Produkt oder seiner Verpackung weist darüber auf hin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling这些东西 erhalten Sie von Ihrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Transportschutz entfernen

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.

1. Klebebänder links und rechts an den Turaußenseiten abziehen.
2. Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfern.

Aufstellen

Aufstellort

Das Gerät soll in einem gut belufteten und trockenen Raum stehen. Die Umgebungstemperatur wird sich auf den Stromverbrauch und die einwandfrei Funktion des Gerätes aus.

Daher sollte das Gerät

• nicht direkter Sonneneinstrahlung ausgesetzt sein;
• nicht an Heizkörpern, geben einem Herd oder sonstigen Wärmequellen stehen;
• nur an einem Ort stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist.

Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innena rum des Gerätes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse für Umgebungstemperatur von
SN +10 bis +32 °C
N +16 bis +32 °C
ST +18 bis +38 °C
T +18 bis +43 °C

Direkter Einbau unter einem Kochfeld ist nicht zulässig. Die teilweise hohen Abstrahlungstemperaturen des Kochfeldes können das Gerät beschädigen.

Wird in der Höhe ein Kochfeld eingebaut, sind die zugehörigen Einbau- und Schutzvorschriften zu beachten. Durch die Vielzahl der möglichen Einbausituationen können hier keine detailierten Angaben erfolgen.

Eine Erwärung des Kältegerätes ist durch ausreichenden Abstand und Einbringung einer geeigneten Wärmeschutzplatte zu verhindern. Die ordnungsgemäß Be- und Entlüfung des Kältegerätes muss gewährleistet sein.

Das Kältegerät braucht Luft

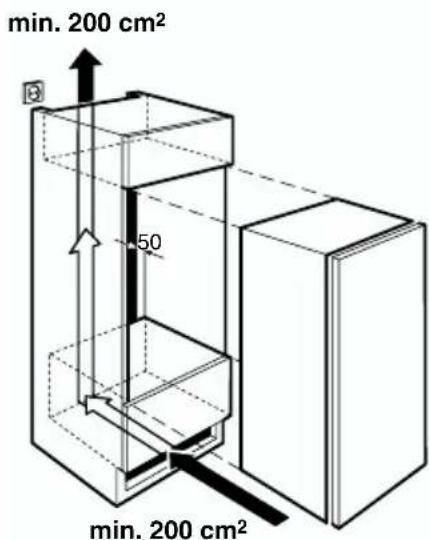

Integrierbare Modelle (i-Geräte)

Die integrierte Tur des Mobelschranks dichtet die Einbaunische weltgehend ab. Deshalb muss bei i-Geraten die Beluftung durch die Öffnung im Mobelsockel erfolgen. Die erwärmte Luft muss durch den Luftschacht an der Rückwand des Mobels nach oben abziehen konnen. Die Luftungsquerschnitte sollen mindestens 200~cm^2 detragen.

Achtung! Um die Funktion des Gerätes nicht zu beeinträchtigen, dürfen diese Luftungsöffnungen nicht abgedeckt oder zugestellt werden.

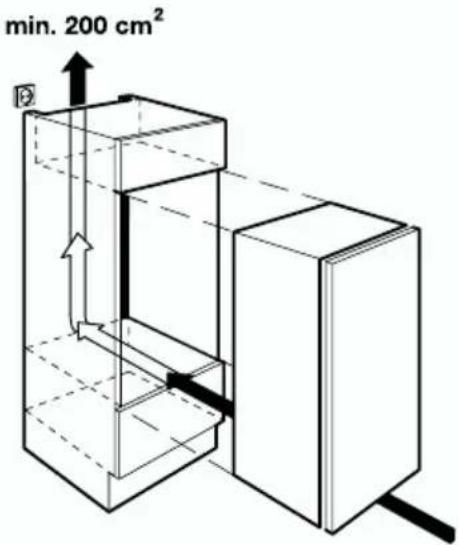

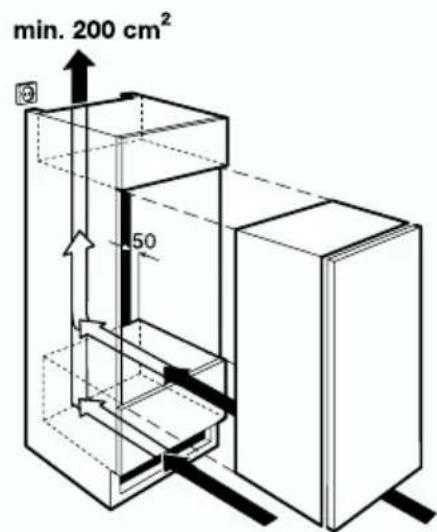

Dekorfähige Modelle (E-Geräte)

Einbaumogglichkeit 1 (optimal): Optimale Belüftung für E-Geräte ist gegeben, wenn frische Luft sowohl unter dem Gerät als auch durch eine Öffnung im Möbelsockel eintreten kann. Die erwärmte Luft muss durch den Luftschacht (min. 200~cm^2 ) an der Rückwand des Möbels nach oben abziehen konnen.

Einbaumogglichkeit 2:

Auch ohne Luftungsöffnung im Mobelsockel ist der Betrieb von E-Geräten möglich. Die frische Luft, die unter dem Gerät eintreten kann, reicht für die Belüftung aus. Funktion und Lebensdauer des Gerätes werden nicht beeinträchtigt. Die erwärmte Luft muss durch den Luftschacht (min. 200~cm^2 ) an der Möbelrückseite nach oben abziehen konnen. Bei Belüftung ohne Sockelöffnung konnen sich jedoch Abweichungen beim Energieverbrauch gegenüber den Prospektangaben ergeben.

Achtung! Um die Funktion des Gerätes nicht zu beeinträchtigen, Luftungsöffnungen nicht abdecken oder zustellen.

Einbau

Siehe beiliegende Montageanweisung.

Prüfen Sieitte nach dem Einbau des Gerats,insbesondere nach Turanschlagwechsel,ob die Turdichtung ringsum richtig abdichtet.Eine undichte Turdichtung kann zu verstarkter Reifbildung und dadurch zu hoherem Energieverbrauch führen (siehe auch Abschnitt "Abhilfe bei Störungen").

Elektrischer Anschluss

Für den elektrischen Anschluss ist eine vorschrifsmäßig installierte Schutzkontakt-Steckdose erforderlich. Sie sollen so gesetzt sein, dass ein Ziehen des Netzsteckers möglich ist. Die zum Anschluss des Gerätes nötige Schutzkontakt-Steckdose solls sich links oder rechts darüber der Einbaunische befinden.

Die elektrische Absicherung muss mindestens 10/16 Ampere betragen. Ist die Steckdose bei eingebautem Gerät nicht mehr zugänglich, muss eine geeignete Maßnahme in der Elektroinstallationsherstellen, dass das Gerät vom Netz getrennt werden kann (z. B. Sicherung, LS-Schalter, Fehlerstrom-Schutzschalter oder dergleichen mit einer Kontaktöffnungseite von min. 3 mm).

Vor Inbetriebnahme am Typschild des Gerätes überprüfen, ob Anschlusspannung und Stromart mit den Werten des Stromnetzes am Aufstellort übereinstimmen.

Z. B.: AC 220 ... 240 V 50 Hz oder

220 ... 240 V ~50 Hz

(d. h. 220 bis 240 Volt Wechselstrom, 50 Hertz)

Das Typschild befindet sich links im Innenraum des Gerätes.

Gerätebeschreibung

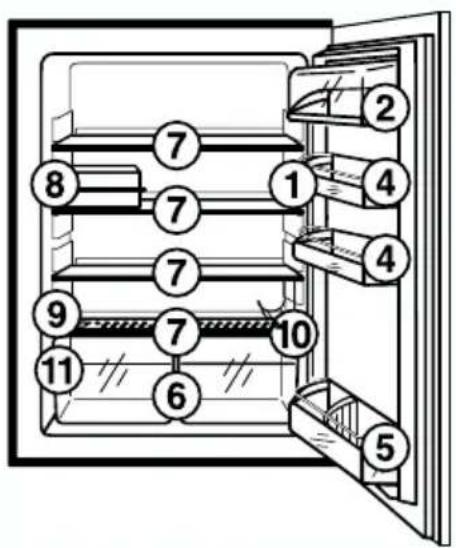

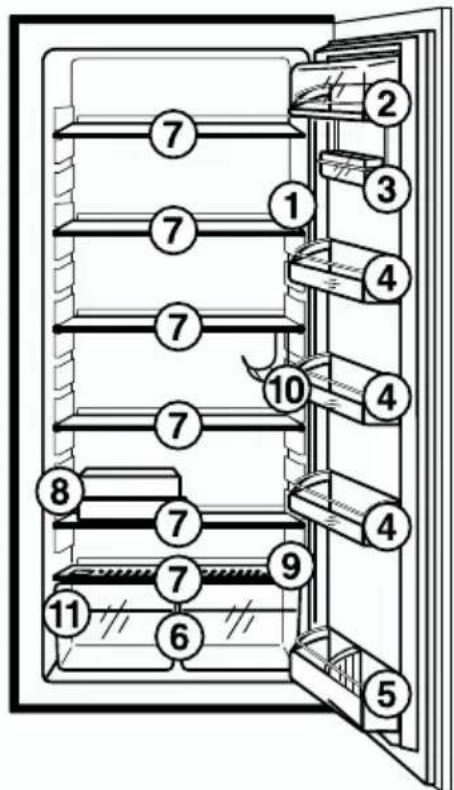

Geräteansicht (verschiedene Modelle)

1 = Temperaturregler und Innenbeleuchting
2 = Butter-/Kasefach mit Klappe
3 = Variable Ablagebox (nicht bei allen Modellen, Ausführung je nach Modell unterscheidlich)
4 = Türabstellflicher
5 = Flaschenfach / Flaschenhalter (nicht bei allen Modellen)

6 = Obst-/Gemüseschalen
7 = Abstellflächen
8 = Allzweckbox (nicht bei allen Modellen)
9 = Feuchteregregierung (nicht bei allen Modellen)
10 = Flaschen-/Dosenhalter (nicht bei allen Modellen)
11 = Typschild

Vor Inbetriebnahme

Das Geräteinnere und alle Ausstattungsteileitte vor Erstinbetriebnahme reinigen (siehe Abschnitt "Reinigung und Pflege").

Inbetriebnahme und Temperaturregelung

Achtung! Das Gerät nur im eingebauten Zustand betreiben!

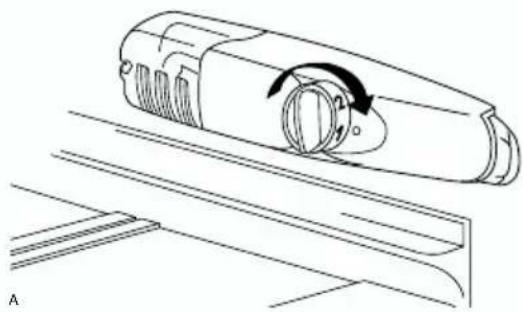

Der Temperaturregler befindet sich im Kuhlraum rechts oben. Er ist zugleich der EIN/AUS-Schalter.

Stellung 0'' = Kuhlung aus

Stellung "1" = wärmtste Innentemperatur

Stellung _n6^n = kalteste Innentemperatur

1. Netzstecker in die Steckdose stecken.

2. Gewünschte Temperatur durch Drehen des Temperaturreglers einstellen. Die Innenbeleuchtung besteht an. Der Kompressor startet und lauft dann automatisch.

Hinweis: Bei Änderung der Einstellung lauft der Kompressor nicht sofort an, wenn gerade automatisch abgetaut wird.

Da die Lagertemperatur im Kuhlraum schnell erreicht wird, konnen Sie gleich nach dem Einsatzen Kuhlgut einlagern.

Aus ernährungswissenschaftlicher Sicht ist +5^ für den Kuhlraum als ausreichend kalte Lagertemperatur anzusehen.

Folgende Einflüsse sind ausschlaggebend für die Innentemperatur:

• Umgebungstemperatur;
• Menge und Temperatur der eingelagerten Lebensmittel;
• Häufiges oder langes Offnend der Turr;
• ein Fehler am Gerät.

Deshalb muss die Temperaturregler-Einstellung eventuell den gegebenen Einflüssen angepasst werden.

Einstellungsempfehlungen:

Beispiele:

Umgebungstemperatur Temperaturregler-Stellung
ca. 10°C Bereich bis 1
ca. 16°C Bereich um 2
ca. 25°C Bereich um 2
ca. 32°C 2 bis 3
ca. 38°C 1 bis 2

Hinweis: Bei Einstellung gemäß Tabelle „Einstellungsempfehlungen" besteht sich eine mittlere Kühlraumtemperatur von ca. +5^ ein. Dies gilt für Umgebungstemperaturen von +10^ bis +38^

1. Falls Sie höhere oder tiefere Temperatur wünschen, drehen Sie den Temperaturregler auf wärmere bzw. kältere Einstellung.

Wichtig!

Hohe Umgebungstemperatur (z. B. an bereits Sommertagen) und kalte Einstellung des Temperaturreglers (Stellung „5" bis „6") kann zu Dauerbetrieb des Kompressors führen.

Grund: Der Kompressor muss ununterbrochen laufen, um bei hoher Umgebungstemperatur die tiefe Temperatur im Gerät zu halten. Der Kühlraum taut dann nicht mehr ab - Denn automatisches Abtauen des Kühlraums ist nur bei stillstehendem Kompressor möglich (siehe auch Abschnitt „Abtauen"). Starke Reifbildung an der Kühlraumrückwand ist die Folge.

In thisem Fall den Temperaturregler auf eine wärmere Einstellung zusammen drehen (Stellung „3" bis „4"). Bei dieser Einstellung wird der Kompressor geregelt und der Abtauvorgang wieder automatisch eingeleitet.

Gerät abschalten

Zum Abschalten der Kuhlung Temperaturregler auf Stellung „0" dieren.

Soll das Gerät für längerere Zeit außer Betrieb genommen werden:

1. Kuhlgut herausnehmer.

2. Gerät abschalten, dazu Temperaturregler auf Stellung „0" drehen.

3. Netzsteckerziehen oder Sicherung abschalten bzw.herausdrehen.
4. Gerät gründlich reinigen (siehe Abschnitt "Reinigung und Pflege").
5. Tır anschlieBend geöffnet lessen, um Geruchsbildung zu vermeiden.

Innenausstattung

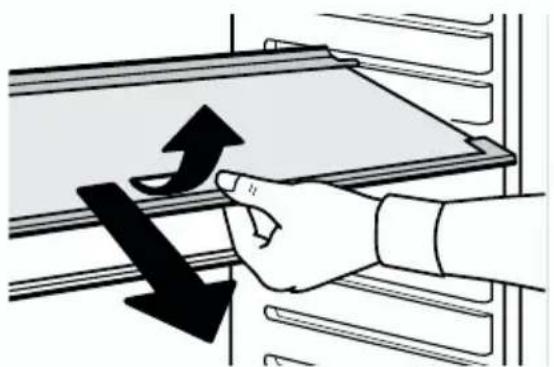

Abstellflächen/Abstellroste

Je nach Modell ist Ihr Gerät entweder mit Abstellflächen aus Glas oder mit Abstellrosten ausgestattet.

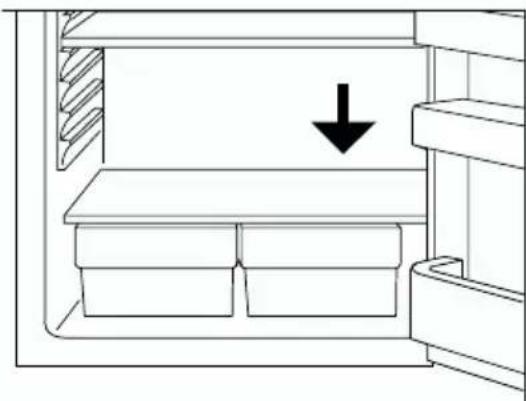

Die Abstellfläche aus Glas über den Obst- und Gemüseschalen muss immer in dieser Stellung verbleiben, damit Obst und Gemüse länger frisch bleiben.

Die übrigen Abstellflächen sind hohenverstellbar:

1. Dazu die Abstellfläche soweit nach vorneziehen, bis sie sich nach oben oder unter abschwenken und herausnehmer lasst.
2. Das Einsetzen in eine andere Höherette in umgekehrter Reihenfolgevornehmen.

Hohes Kuhlgut einstellen (nicht bei allen Modellen):

Die vordere Hälfte der zweiteiligen Glasabstellfläche Herausnahmen und in eine andere Ebene einschieben. Dadurch gewinnen Sie Raum, um auf der darunterliegenden Abstellfläche hohes Kühlgut abzustellen.

Variable Innentür

Je nach Erfordernis können die Turabstellfacher nach oben herausgenommen und in andere Aufnahmen umgesetzt werden.

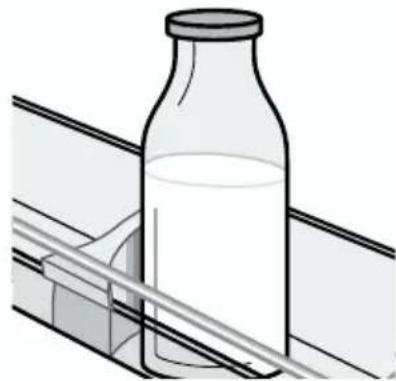

Flaschenhalter (nicht bei allen Modellen)

Bei einigen Modellen ist im Flaschenfach ein Flaschenhalter eingesetzt. Er dient als Kippschutz für einzeln Flaschen und ist seitlich verschiebar.

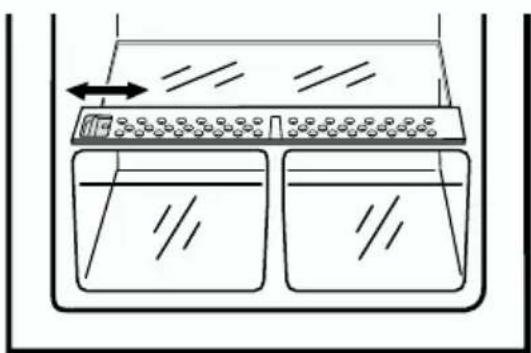

Feuchteregulierung (nicht bei allen Modellen)

Vor der Abstellfläche über den Obstund Gemüseschalen befindet sich bei einigen Modellen ein verstellbares Luftungsgitter.

Die Öffnung der Luftungsschlitze kann mit einem Schieber stufenlos reguliert werden.

Schieber rechts: Luftungsschlitze geöffnet.

Schieber links: Luftungsschlitze geschlossen.

Bei geöffneten Luftungsschlitzen stellt sich infolge stärkerer

Luftzirkulation ein niedrigerer Feuchtegehalt der Luft in den Obst- und Gemüseschalen ein.

Bei geschlossenen Luftungsschlitzen bleibt der natürliche Feuchtegehalt der Lebensmittel in den Obst- und Gemüseschalen länger erhalten.

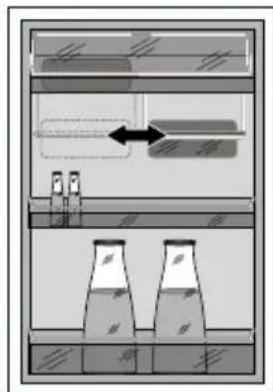

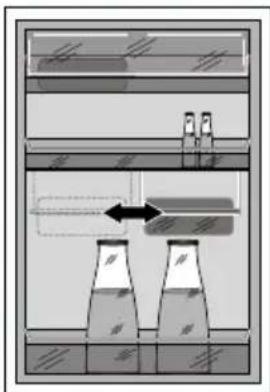

Variable Ablagebox

(nicht bei allen Modellen, Ausführung je nach Modell unterscheidlich)

Einige Modelle sind mit einer variablen Ablagebox ausgestattet, die seitlich verschiebbar unter einem Turabstellfach angebracht ist. Die Box kann unter jedem Turabstellfach eingesetzt werden.

1. Zum Umsetzen das Abstellfach mit der Box nach oben aus den Aufnahmen in der Tur Herausheben und den Haltebügel aus der Führung unter dem Abstellfach Herausnahmen.

2. Das Einsetzen in eine andere Höherette in umgekehrter Reihenfolgevornehmen.

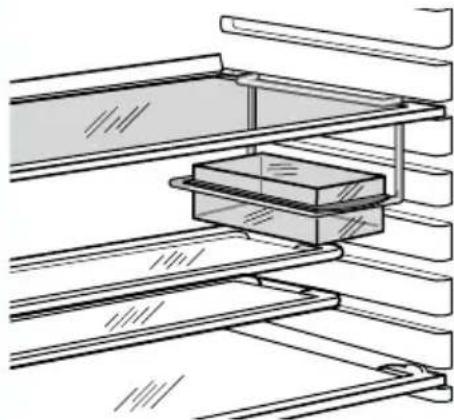

Die variable Box kann auch im Kuhlraum an einer Abstellfläche seitlich eingehängt werden:

1. Dazu die Abstellfläche soweit nach vorneziehen, bis sie sich nach oben oder unter abschwenken und herausnehmerlässt.

2. Den Haltebügel an der Verjungung der Abstellfläche einhängen und die Abstellfläche wieder in die Führungen einschieben.

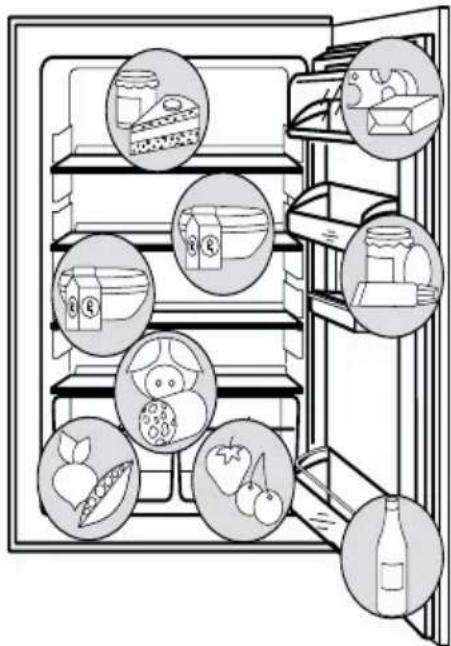

Richtig lagern

Im Kuhlraum ergeben sich, physikalisch bedingt, unterschiedliche Temperaturbereiche.

Der kälteste Bereich befindet sich auf der untersten Abstellfläche über den Obstund Gemüseschalen.

Wärmere Bereiche sind die oberen Abstellflächen und die Abstellfänger an der Tur. An welcher Stelle im Kühlraum geeignete Temperaturen für verschiedene Arten von Lebensmitteln vorliegen, zeigt verbessstehendes Einordnungsbispiel.

Tipp: Lebensmittel sollen immer abgedeckt oder verpackt in den Kuhlraum, um Austrocknen und Geruchs- oder

Geschmacksübertragung auf anderes Kuhlgut zu vermeiden.

Zum Verpacken eignen sich:

-Frischhaltebeutel und -folien aus Polyathylen;
- Kunststoffbehälter mit Deckel;
- Spezielle Hauben aus Kunststoff mit Gummizug;
- Aluminiumfolie.

Abtauen

Der Kuhlraum taut automatisch ab

Das Abtauen des Verdampfers in der Rückwand des Kuhlraums erfolgt automatisch.

Das Tauwasser wird in der Ablaufrinne an der Rückwand des Kuhlraumes aufgefangen, durch das Ablaufloch in die Auffangschale am Kompressor geleitet und Dort verdunstet.

Das Tauwasser-Ablaufloch muss regelmäßig gereinigt werden (siehe Kapitel „Reinigung und Pflege").

Reinigung und Pflege

Aus hygienischen Gründen sollen das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.

Warning!

• Das Gerätarf während der Reinigung nicht am Stromnetz angeschlossen sein. Stromschlaggefahr! Vor Reinigungserbeiten Gerät abschalten und Netzsteckerziehen oder Sicherung abschalten.
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen, Stromschlaggefahr! HeiBer Dampf kann zu Schäden an Kunststoffteilen führen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betriebnehmen.

Achtung!

• Atherische Öl und organische Lösungsmittel können Kunststoffe angreifen, z. B.

• Saft von Zitronen- oder Apfelsinenschalen;

• Buttersäure;
• Reinigungsmittel, die Essigsäure enthalten.

Solche Substanzen nicht mit den Geräteilen in Kontakt bringen.

• Keine scheuernden Reinigungsmittel verwenden.

• Gerät abschalten und den Netzsteckerziehen oder Sicherung abschlten bzw. herausdrehen.

• Entfernen Sie Reif mit einem weichen Kunststoffschafer, z. B. Teigkratzer. Keinesfalls harte oder spitze Gegenstände dazu benutzen.

• Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem Wasser reinigen. Eventuell etwas handelsübliches Geschirrspulmittel beigegeben.

• AnschlieBend mit klarem Wasser nachwischen und trockenreiben.

• Das Tauwasser-Ablaufloch an der Rückwand des Kuhlraumes regelmäßig mit Hilfe des im Ablaufloch eingesetzten grünen Reinigungsstiftes frei machen.

• Nachdem alles trocken ist, Lebensmittel wieder einlagern und Gerät wieder in Betriebnehmen.

Tipps zur Energie-Einsparung

• Das Gerät nicht in der Höhe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur lauft der Kompressor haufiger und länger.
• Ausreichende Be- und Entlüftung des Gerätes gewährleisten. Lüfungsöffnungen niemals abdecken.
• Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen setzen.
• Tur nur so lange wie notig geöffnet halten.
  Die Temperatur nicht kälter als notiq einstellen.

Was tun, wenn ...

Abhilfe bei Störungen

Möglicherweise handelt es sich bei einer Störung nur um einen kleinen Fehler, den Sie anhand nachfolgender Hinweise selbst beheben konnen. Führn Sie keine weiteren Arbeiten selbst aus, wenn nachstehende Informationen im konkreten Fall nicht weiterhelfen.

Warning! Reparaturen am Kältegerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an ihren Fachhändler oder an unseren Kundendienst.

Störung Mögliche	Ursache Abhilfe
Gerät arbeitet nicht.	Gerät ist nicht eingeschaltet.	Gerät einschalten.
	Netzstecker ist nicht ein-gesteckt oder lose.	Netzstecker einstecken.
	Sicherung hat ausgelöst oder ist defekt.	Sicherung überprüfen, gegebenenfalls erneuern.
	Steckdose ist defekt.	Störungen am Stromnetz behegt Ihr Elektrofachmann.
Gerät kühlt zu stark.	Temperatur ist zu kalt ein-gestellt.	Temperaturregler vorüber- gehend auf wärmere Einstellung drehen.
Die Lebensmittel sind zu warm.	Temperatur ist nicht rich-tig eingestellt.	Bitte im Abschnitt "Inbe-triebnahme" nachsehen.
	Tür war länger Zeit geöff-net.	Tür nur so lange wie notig geöffnet{lassen.
	Innerhalb der letzen 24 Std. wurden größere Mengen warmer Lebensmittel eingelagert.	Temperaturregler vorüber- gehend auf kältere Einstellung drehen.
	Das Gerät steht neben einer Wärmequelle.	Bitte im Abschnitt "Aufstellort" nachsehen.
Innenbeleuchting faktio-niert nicht.	Lampe ist defekt.	Bitte im Abschnitt "Lampe auswechseln" nachsehen.
Störung Mögliche	Ursache	Abhilfe
Starke Reifbildung im Gerät, evtl. auch an der Türdichtung.	Türdlichtung ist undicht (evtl. nach Turanschlag- wechsel).	An den undachten Stellen Türdlichtung vorsichtig mit einem Haartrockner erwär-men (nicht wärmer als ca. 50°C). Gleichzeitig die erwärmtte Türdlichtung von Hand so in Form ziehen, dass sie wieder einwandfrei anliegt.
Wasser am Kühraumboden oder auf Abstellflächen.	Tauwasser-Ablaufloch ist verstopft.	Siehe Abschnitt "Reinigung und Pflege".
Nach Änderung der Temperatureinstellungläuft der Kompressor nicht(sofort an.	Dies ist normal, es liegt keine Störung vor.	Der Kompressor lauft nach einiger Zeit selbstätig an.

Lampe auswechseln

Warning! Stromschlaggefahr! Vor dem Lampenwechsel Gerät abschalten und den Netzsteckerziehen oder Sicherung abschalten bzw. herausdrehen.

Lampendaten: 220-240 V, max. 15 W, Fassung: E 14

1. Zum Abschalten des Gerätes Temperaturregler auf Stellung "O" drehen.

2. Netzsteckerziehen.

3. Zum Auswechseln der Lampe Befestigungsschraube herausdrehen.

4. Gemäß Abbildung auf die Lampenabdeckung drucken und diese nach hinten abschieben.

5. Defekte Lampe auswechseln.

6. Lampenabdeckung wieder einsetzen und Befestigungsschraube eindrehen.

7. Gerät wieder in Betriebnehmen.

Betriebsgeräusche

Folgende Gerausche sind charakterstisch für Kältegeräte:

• Klicken

Immer wenn der Kompressor ein- oder ausschaltet, ist ein Klicken zu horen.

Summen

Sobald der Kompressor arbeitet, konnen Sie ihn summen horen.

• Blubbern/Platschern

Wenn Kältemittel in)dunne Rohre einströmt, konnen Sie ein blub-berndes oder platscherndes Geräusch horen. Auch nach dem Abschalten des Kompressors ist diese Geräusch noch kurze Zeit hörbar.

Bestimmungen, Normen, Richtlinien

Das Kältegerät ist für den Haushalt bestimmt und wurde unter

Beachtung der für diese Geräte geltenden Normen hergestellt.

Bei der Fertigung wurden insbesondere die nach dem Gerätesicherheitsgesetz (GSG), der Unfallverhütungsvorschrift für Kälteanlagen (VBG 20) und den Bestimmungen des Verbandes Deutscher Elektrotechniker (VDE) notwendigen Maßnahmen getroffen.

Der Kältekreislauf wurde auf Dichtheit geprüft.

CDoes Gerat entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.2.1973 - Niederspannungsrichtlinie
• 89/336/EWG vom 3.5.1989

(einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie

• 94/2/EG vom 21.01. 1994 - Richtlinie zur Energieettikettierung
• 96/57 EG vom 3.9. 1996 - Anforderung im Hinblick auf die Energie-effizienz von elektrischen Haushaltskuhl- und Gefriergeräten und entsprechenden Kombinationen.

Fachbegriffe

Kältemittel

Flüssigkeiten, die zur Kälteerzeugung verwendet werden können, nennt man Kältemittel. Sie haben einen verhältnismäßig niedrigen Siedepunkt, so niedrig, dass die Wärme der im Kältegerät lagrenden Lebensmittel das Kältemittel zum Sieden bzw. Verdampfen bringen kann.

Kältemittelkreislauf

Geschlossenes Kreislaufsystem, in dem sich das Kältemittel befindet. Der Kältemittelkreislauf besteht im wesentlichen aus Verdampfer, Kompressor, Verflüssiger sowie aus Rohrleitungen.

Verdampfer

Im Verdampfer verdampft das Kältemittel. Wie alle Flüssigkeiten benötigt Kältemittel zum Verdampfen Wärme. Diese Wärme wird dem Geräteinnenraum entzogen, der dadurch abkühlt. Deshalb ist der Verdampfer im Geräteinnenraum angeordnet oder unmittelbar hinter der Innwand eingeschaumt und dadurch nicht sightbar.

- Kompressor

Der Kompressor sieht aus wie eine keine Tonne. Er wird von einem eingebauten Elektromotor angetrieben und ist hinten im Sockelbereich des Gerätes untergebracht. Aufgabe des Kompressors ist es, dampförmiges Kältemittel aus dem Verdampfer abzuziehen, zu verdichten und zum Verflüssiger weiterzuleiten.

Verflüssiger

Der Verflüssiger hat mein die Form eines Gitters. Im Verflüssiger wird das vom Kompressor verdichtete Kaltemittel verflüssigt. Dabei wird Wärme frei, die über die Oberfläche des Verflüssigers an die Umgebungsluft abgegeben wird. Der Verflüssiger ist deshalb außen, mein an der Geräterückseite angebracht.

Dear Customer

Description de l'ordinateil

2222 754-66-00-17072007 Änderungen vorbehalten
