BikElift 2011 - Fahrradträger Twinny Load - Kostenlose Bedienungsanleitung

Produkttyp	Fahrradträger
Marke	Twinny Load
Modell	BikElift 2011
Kategorie	Fahrradträger für Automobile
Garantie	7 Jahre (unter Bedingungen)
Anzahl Seiten der Anleitung	36
Stromversorgung	Keine (mechanisch)
Hauptfunktionen	Transport von Fahrrädern, Montage an der Fahrzeugrückseite
Befestigungsart	An Anhängerkupplung oder Heckklappe (je nach Version)
Kapazität	Bis zu 3 Fahrräder (Schätzung)
Pflege und Reinigung	Mit einem feuchten Tuch reinigen, abrasive Produkte vermeiden
Sicherheit	Befestigungsgurte verwenden, maximale Last beachten
Ersatzteile	Beim Hersteller erhältlich
Reparierbarkeit	Reparaturanleitungen in der Anleitung
Allgemeine Informationen	Garantie gültig nach Online-Aktivierung

Häufig gestellte Fragen - BikElift 2011 Twinny Load

Wie aktiviere ich die Garantie des Fahrradträgers Twinny Load BikElift 2011 ?

Um die Garantie zu aktivieren, besuchen Sie die Website www.twinnyload.com oder senden Sie die dem Garantiezertifikat beiliegende Antwortkarte ein. Die Aktivierung muss sofort nach dem Kauf erfolgen.

Wie lange beträgt die Garantiezeit ?

Die Garantie beträgt 7 Jahre ab Kaufdatum, vorbehaltlich der Einhaltung der Nutzungs- und Montagebedingungen.

Was tun, wenn ein Teil defekt ist ?

Kontaktieren Sie die Verkaufsstelle, bei der Sie den Fahrradträger gekauft haben. Sie müssen das Produkt und dessen Zubehör an diese Adresse senden. Die Versandkosten gehen zu Ihren Lasten.

Wie reinige ich den Fahrradträger ?

Reinigen Sie ihn mit einem feuchten Tuch und klarem Wasser. Vermeiden Sie abrasive oder chemische Produkte, die die Materialien beschädigen könnten.

Kann ich mehr als 2 Fahrräder transportieren ?

Das Modell BikElift 2011 kann je nach Konfiguration bis zu 3 Fahrräder transportieren. Beachten Sie die Anleitung für die Lastgrenzen und den empfohlenen Abstand zwischen den Fahrrädern.

Ist der Fahrradträger mit allen Fahrzeugen kompatibel ?

Der Fahrradträger ist für die Montage an der Fahrzeugrückseite konzipiert. Überprüfen Sie, ob Ihr Fahrzeug über eine kompatible Anhängerkupplung oder ein geeignetes Befestigungssystem verfügt. Die Anleitung enthält die Abmessungen und maximalen Lasten.

Wie befestige ich die Fahrräder richtig ?

Platzieren Sie die Fahrräder auf dem Träger und befestigen Sie sie fest mit den mitgelieferten Gurten. Stellen Sie sicher, dass die Fahrräder sich nicht berühren und beachten Sie den empfohlenen Abstand (siehe Tabelle in der Anleitung).

Kann ich den Fahrradträger mit einem E-Bike verwenden ?

Ja, vorausgesetzt das Gewicht des E-Bikes überschreitet nicht die in der Tabelle der Anleitung angegebene maximale Last pro Fahrrad. Konsultieren Sie das Handbuch für die genauen Werte.

Was tun, wenn die Seriennummer beschädigt ist ?

Wenn die Seriennummer geändert, beschädigt oder verschwunden ist, erlischt die Garantie. Kontaktieren Sie den Hersteller für Anweisungen.

Wo finde ich Ersatzteile ?

Ersatzteile sind beim Hersteller Twinny Load erhältlich. Besuchen Sie deren Website oder kontaktieren Sie Ihren Händler.

BEDIENUNGSANLEITUNG BikElift 2011 Twinny Load

Part Nr.: 37.99.09096

Technische Änderungen vorbehalten

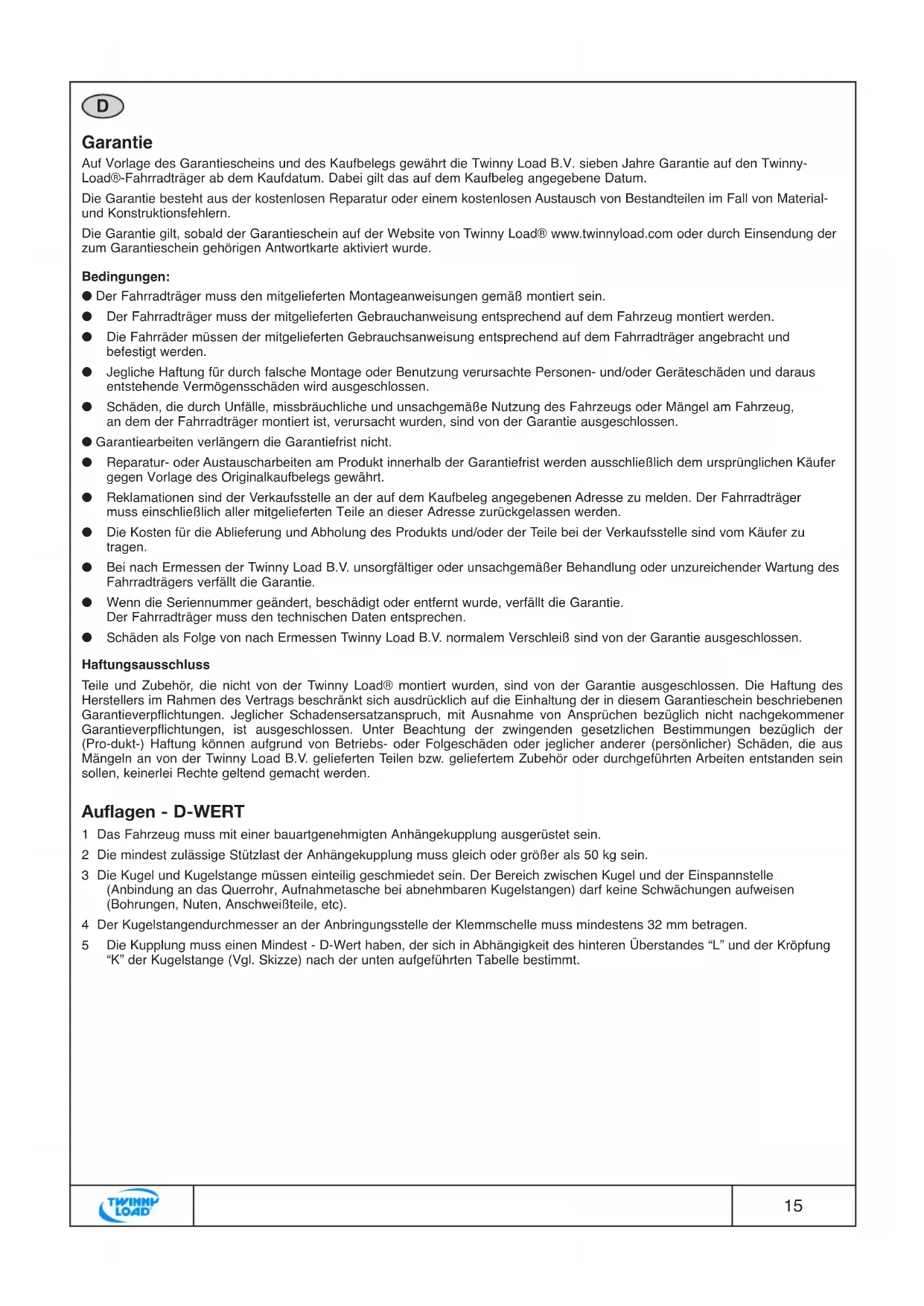

Auf Vorlage des Garantiescheins und des Kaufbelegs gewährt die Twinny Load B.V. sieben Jahre Garantie auf den Twinny-Load®-Fahrradträger ab dem Kaufdatum. Dabei gilt das auf dem Kaufbeleg angegebene Datum.

Die Garantie besteht aus der kostenlosen Reparatur oder einem kostenlosen Austausch von Bestandteilen im Fall von Material- und Konstruktionsfehlern.

Die Garantie gilt, sobald der Garantieschein auf der Website von Twinny Load® www.twinnyload.com oder durch Einsendung der zum Garantieschein gehörigen Antwortkarte aktiviert wurde.

Bedingungen:

• Der Fahrradträger muss den mitgelieferten Montageanweisungen gemäß montiert sein.
• Der Fahrradträger muss der mitgelieferten Gebrauchanweisung entsprechend auf dem Fahrzeug montiert werden.
• Die Fahrräder müssen der mitgelieferten Gebrauchsanweisung entsprechend auf dem Fahrradträger angebracht und befestigt werden.
• Jegliche Haftung für durch falsche Montage oder Benutzung verursachte Personen- und/oder Geräteschäden und daraus entstehende Vermögensschäden wird ausgeschlossen.
  Schäden, die durch Unfälle, missbräuchliche und unsachgemäße Nutzung des Fahrzeugs oder Mängel am Fahrzeug, an dem der Fahrradträger montiert ist, verursacht wurden, sind von der Garantie ausgeschlossen.

● Garantiearbeiten verlängern die Garantiefrist nicht.

Reparatur- oder Austauscharbeiten am Produkt innerhalb der Garantiefrist werden ausschließlich dem ursprünglichen Käufer gegen Vorlage des Originalkaufbelegs gewährt.

● Reklamationen sind der Verkaufsstelle an der auf dem Kaufbeleg angegebenen Adresse zu melden. Der Fahrradträger muss einschließlich aller mitgelieferten Teile an dieser Adresse zurückgelassen werden.

- Die Kosten für die Ablieferung und Abholung des Produkts und/oder der Teile bei der Verkaufsstelle sind vom Käufer zu tragen.

- Bei nach Ermessen der Twinny Load B.V. unsorgfältiger oder unsachgemäßer Behandlung oder unzureichender Wartung des Fahrradträgers verfällt die Garantie.

- Wenn die Seriennummer geändert, beschädigt oder entfernt wurde, verfällt die Garantie.

Der Fahrradträger muss den technischen Daten entsprechen.

● Schäden als Folge von nach Ermessen Twinny Load B.V. normalem Verschleiß sind von der Garantie ausgeschlossen.

Haftungsausschluss

Teile und Zubehör, die nicht von der Twinny Load® montiert wurden, sind von der Garantie ausgeschlossen. Die Haftung des Herstellers im Rahmen des Vertrags beschränkt sich ausdrücklich auf die Einhaltung der in diesem Garantieschein beschriebenen Garantieverpflichtungen. Jeglicher Schadensersatzanspruch, mit Ausnahme von Ansprüchen bezüglich nicht nachgekommener Garantieverpflichtungen, ist ausgeschlossen. Unter Beachtung der zwingenden gesetzlichen Bestimmungen bezüglich der (Pro-dukt-) Haftung können aufgrund von Betriebs- oder Folgeschäden oder jeglicher anderer (persönlicher) Schäden, die aus Mängeln an von der Twinny Load B.V. gelieferten Teilen bzw. geliefertem Zubehör oder durchgeführten Arbeiten entstanden sein sollen, keinerlei Rechte geltend gemacht werden.

Auflagen - D-WERT

1 Das Fahrzeug muss mit einer bauartgenehmigten Anhängekupplung ausgerüstet sein.
2 Die mindest zulässige Stützlast der Anhängekupplung muss gleich oder größer als 50 kg sein.
3 Die Kugel und Kugelstange müssen einteilig geschmiedet sein. Der Bereich zwischen Kugel und der Einspannstelle (Anbindung an das Querrohr, Aufnahmetasche bei abnehmbaren Kugelstangen) darf keine Schwächungen aufweisen (Bohrungen, Nuten, Anschweißteile, etc).
4 Der Kugelstangendurchmesser an der Anbringungsstelle der Klemmschelle muss mindestens 32 mm betragen.

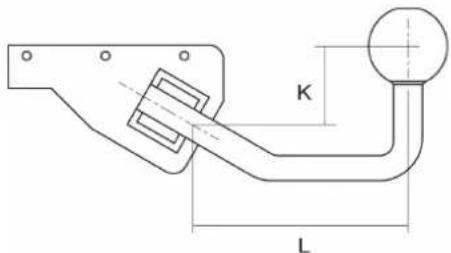

5 Die Kupplung muss einen Mindest - D-Wert haben, der sich in Abhängigkeit des hinteren Überstandes "L" und der Kröpfung "K" der Kugelstange (Vgl. Skizze) nach der unten aufgeführten Tabelle bestimmt.

D

K L

D-Werte in kN für Anhängekupplungen mit Stützlasten ab 50 kg

Die Ergebnisse der Festigkeitsberechnung sind als "D-Werte" in Abhängigkeit von geometrischen Bezugsgrößen der Anhängekupplung in der obigen Tabelle dargestellt.

Der aus der Tabelle zu entnehmende D-Wert der am Fahrzeug vorhandenen Anhängekupplung muss gleich oder kleiner sein, als der Wert, der auf dem Typenschild der Anhängekupplung angegeben ist. Falls auf dem Typenschild kein D-Wert angegeben ist, so berechnet sich dieser Wert aus den dort alternativ angegebene Werten von zulässiger Achslast (A) und zulässigem Gesamtgewicht des Zugfahrzeuges (G) nach folgender Formel:

6 Durch die Beladung des Heckträgers werden die Heckbeleuchtungseinrichtungen des Fahrzeuges ganz oder teilweise verdeckt. Der Träger ist daher mit einem Leuchtenträger ausgerüstet, der die vorgeschriebene Fahrzeugbeleuchtung und das amtliche Kennzeichen wiederholt. Die Sicht auf die hinteren Beleuchtungseinrichtungen entspricht den Vorschriften.

Anbringungsvorschrift für das Kennzeichen:

Das Kennzeichen ist mittig zwischen den Kennzeichenleuchten zu montieren.

7 Fahrradträger für Fahrzeuge mit Erstzulassung vor dem 01.01.1987 können an einer 7 poligen Anhänger-Steckdose angeschlossen werden (Nebelschlussleuchte und Rückfahrscheinwerfer brauchen nicht angeschlossen sein). Sie gelten in diesem Fall als „nicht betriebsbereit“ im Sinne des § 49a StVZO.

An Fahrradträgern für Fahrzeuge mit Erstzulassung ab 01.01.1987 bis 31.12.1990 muss der Rückfahrscheinwerfer zusätzlich betriebsbereit sein (7 polige Steckdose möglich bei Verzicht auf Dauerplus (Pol. 54g) bzw. Nebelschlussleuchte zugunsten des Rückfahrscheinwerfers). Zu dem Zeitpunkt der Erstzulassung des Fahrzeuges nicht vorgeschriebene, freiwillig installierte Leuchten brauchen am Träger nicht wiederholt zu werden.

An Fahrradträgern für Fahrzeuge mit Erstzulassung ab 01.01.1991 müssen alle Leuchten betriebsbereit sein. Die serienmäßig am Fahrzeug vorhandenen Nebelschlussleuchten müssen sich selbsttätig aus- und bei ziehen des Steckers wieder einschalten. Hierzu muss ggf. ein besonderes Relais oder eine Steckdose mit Abschaltkontakt installiert werden (Empfehlung: 13 polige Steckdose).

8 Für die Befestigung und den Transport der Fahrräder gelten die Vorschriften der §§ 22 und 23 StVO. Deren Einhaltung obliegt dem Fahrzeugführer. Insbesondere müssen:

- die Fahrräder entsprechend der Montageanleitung mit den dafür vorgesehenen Teilen sicher befestigt werden.

- bei Beeinträchtigung der Sicht nach hinten geeignete Zusatzspiegel (z.B. Anhängerspiegel, rechter Außenspiegel) am Fahrzeug angebracht werden.

9 Bodenfreiheit

Durch den Heckgepäckträger reduziert sich der hintere Rampenwinkel des Fahrzeuges. Beim Befahren von Bodenunebenheiten kann es daher im Vergleich zum Serienzustand zu Bodenberührungen des Trägers kommen.

Fahrt mit Beladung:

Das Fahrverhalten des Fahrzeuges mit voll beladenem Heckträger gleicht dem bei voll beladenem Kofferraum. An Fahrzeugen, bei denen die Fahrräder nicht im Windschatten der Karosserie stehen, ist durch den „Spoilereffekt“ mit einer zusätzlichen Entlastung der Vorderachse zu rechnen.

Die Fahrgeschwindigkeit sollte diesen Umständen angepasst werden. Auf Autobahnen sollte die Richtgeschwindigkeit nicht überschritten werden.

Gegen Vorlage dieser EBE (europäische Betriebserlaubnis) ist vom zuständigen Landratsamt bzw. Straßenverkehrsmatt die Bewilligung für ein drittes, ungestempeltes Nummernschild zu erteilen.

E
