Produkttyp	Farbfernseher mit Fernbedienung
Marke	JVC
Modell	AV21KT1BPF
Bildschirmgröße	21 Zoll (Kathodenstrahlröhre)
Abmessungen (B × H × T)	610 × 450 × 480 mm
Gewicht	21 kg
Stromversorgung	220-240 V CA, 50 Hz
Stromverbrauch (max.)	85 W
Sendernormen	PAL / SECAM B/G, L
Kanalempfang	VHF (Band I/III), UHF (Band U), Hyperband, Kabel-TV
Anzahl der Programme	100 Sender
Antennenanschluss	RF 75 Ohm (unsymmetrisch)
Audiosystem	Nicam + Deutsche Stereo
Aaudioleistung (RMS)	2 × 6,5 W
Anschlüsse	2 × SCART (Péritel): AV-1 (RGB), AV-2 (S-Video); 3 × RCA (AV vorne); Stereokopfhöreranschluss
Teletext	Fastext, Toptext, 7 speicherbare Seiten
Sonderfunktionen	APS (automatische Programmierung), Kindersicherung, programmierbare Abschaltung, automatische Stummschaltung, automatische Bereitschaft nach 5 min ohne Signal
Batterien der Fernbedienung	2 × AA (R6)
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; ein weiches, trockenes Tuch verwenden; keine Flüssigkeiten oder Aerosole verwenden
Sicherheit	Nicht Feuchtigkeit aussetzen, Lüftungsschlitze nicht blockieren, bei Gewitter Netzstecker ziehen, Gehäuse nicht öffnen
Reparierbarkeit	Vom Hersteller spezifizierte Ersatzteile verwenden; Reparaturen nur durch qualifizierte Fachkräfte durchführen lassen

Häufig gestellte Fragen - AV21KT1BPF JVC

Wie starte ich meinen JVC AV21KT1BPF Fernseher zum ersten Mal?

Schließen Sie die Antenne und das Netzkabel an. Drücken Sie den vorderen Netzschalter, um das Gerät einzuschalten (rote LED). Verwenden Sie die Fernbedienung, um den Bereitschaftsmodus zu verlassen. Die Meldung « Please check antenna cable Auto. Programming System » wird angezeigt. Wählen Sie Sprache und Land aus, starten Sie dann die APS (automatische Programmierung) durch Auswahl von EIN.

Was tun, wenn das Bild schlecht ist?

Überprüfen Sie im Menü INSTALL, ob die Sendernorm (B/G oder L) korrekt ist. Stellen Sie sicher, dass die Antenne richtig ausgerichtet ist. Halten Sie den Fernseher von Lautsprechern oder Leuchtstofflampen fern. Wenn zwei Geräte angeschlossen sind, trennen Sie eines ab. Verwenden Sie bei Bedarf die Feineinstellung.

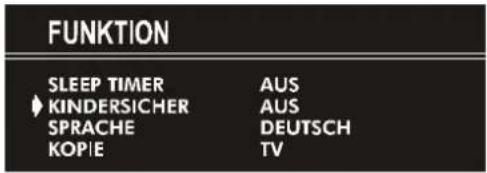

Wie verwende ich die Kindersicherungsfunktion?

Drücken Sie MENU, wählen Sie SPECIF. (gelbe Taste) und dann VERROUILLAGE (Kindersicherung). Aktivieren Sie es mit den Tasten ◀ oder ▶. Nach der Aktivierung funktionieren nur noch die Fernbedienung und die vordere Einschalttaste.

Die Fernbedienung funktioniert nicht, was tun?

Drücken Sie die Taste STANDARD auf der Fernbedienung. Hilft das nicht, ersetzen Sie die Batterien durch zwei neue AA-Batterien. Überprüfen Sie, ob kein Menü blockiert ist. Sie können jederzeit die Tasten an der Vorderseite des Geräts verwenden.

Wie schließe ich einen Videorekorder oder DVD-Player an?

Verwenden Sie für beste Qualität einen SCART-Anschluss (AV-1 oder AV-2). Verfügt das Gerät über RCA-Anschlüsse, schließen Sie es an F-AV (AV vorne) an. Für einen Videorekorder ohne SCART verwenden Sie ein Antennenkabel und speichern das Signal unter Programm 0.

Wie stelle ich den Ton für besseren Klang ein?

Drücken Sie MENU und wählen Sie SON (rote Taste). Sie können Lautstärke, Balance, Bässe, Höhen, Modus (Mono/Stereo/Dual) und Audioeffekt einstellen. Um den Ton vorübergehend stummzuschalten, drücken Sie die Stummtaste auf der Fernbedienung.

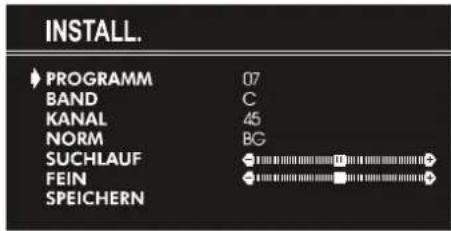

Wie programmiere ich einen Sender manuell?

Drücken Sie MENU, gehen Sie zu INSTALL. (blaue Taste). Wählen Sie die Programmnummer mit den Zifferntasten oder ◀/▶. Wählen Sie Band und Kanal, starten Sie die Suche. Stellen Sie bei Bedarf Norm und Feineinstellung ein, dann speichern.

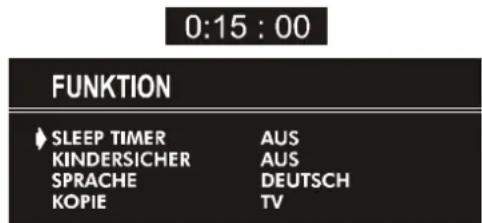

Wie aktiviere ich die programmierbare Abschaltung?

Drücken Sie MENU, wählen Sie SPECIF. (gelbe Taste). Die erste Option ist ARRET PROG. (programmierbare Abschaltung). Stellen Sie mit ◀/▶ eine Dauer ein (von 15 Minuten bis zu 2 Stunden). Der Fernseher schaltet sich nach dieser Zeit automatisch aus.

Kann ich den Fernseher mit Kopfhörern verwenden?

Ja, schließen Sie einen Stereokopfhörer an die Kopfhörerbuchse an der Vorderseite des Fernsehers an. Der Ton der Lautsprecher wird dann automatisch stummgeschaltet.

Was tun, wenn der Fernseher nicht einschaltet?

Überprüfen Sie, ob das Netzkabel an eine 220-240 V Steckdose angeschlossen ist. Stellen Sie sicher, dass die Steckdose funktioniert. Wenn die rote LED aus ist, drücken Sie den vorderen Netzschalter. Wenn nichts passiert, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG AV21KT1BPF JVC

Sicherheitshinweise 28

Fernbedienungstasten.... 29

Bedienfeldtasten am Gerät ....30

Vor dem Einschalten ....31

Netzanschluss 31

Andere Geräte anschließen....31

Einlegen der Batterien in die Fernbedienung....31

Ein- und Ausschalten 31

Fernseherät einschalten 31

Fernsehgerät ausschalten ....31

Grundeinstellungen ....31

Bedienung mit den Tasten am Gerät 32

Bedienung mit den Tasten der Fernbedienung ....32

Menüsystem 33

Das Menü "Ton" 33

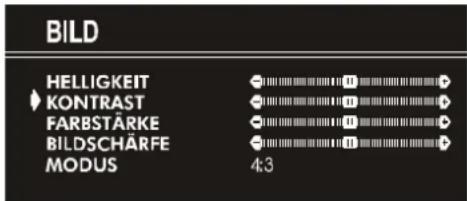

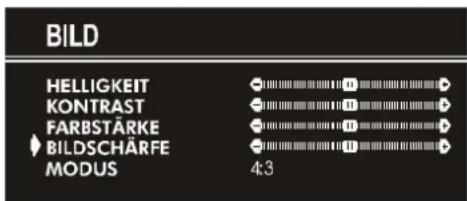

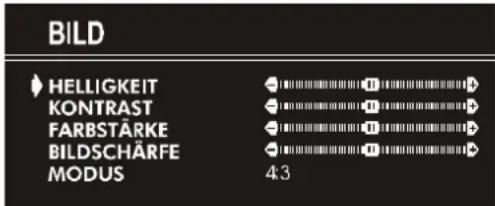

Das Menü "Bild" 34

Das Menü "Funktion" 34

Das Menü "Install." 35

Das Menü "Programm." (Programmieren) 36

Weitere Funktionen 37

Ton ausschalten 37

Bildschirminformationen 37

Uhrzeit anzeigen 37

Standardeinstellungen aufrufen 37

VCR -Bedienungstasten 37

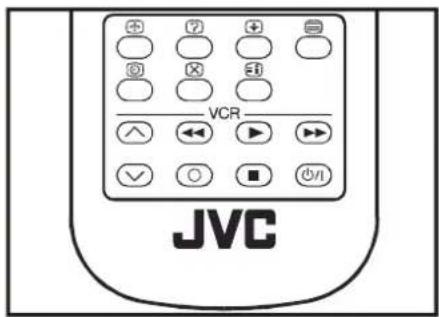

Teletext 37

Teletext aktivieren....37

Teletextseite aufrufen 37

Indexseite aufrufen ....37

Teletextseite suchen, während das TV-Programm läuft ....37

Doppelte Texthöhe einstellen 38

"Versteckte" Informationen zeigen 38

Automatischen Seitenwechsel anhalten 38

Unterseite aufrufen 38

Teletext beenden 38

Fastext und Toptext ....38

Andere Geräte anschließen 39

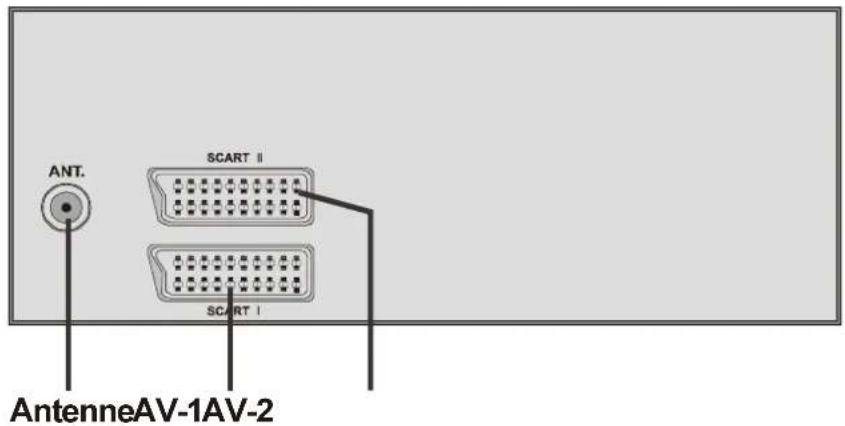

Scart-Anschluss 40

RGB-Modus 40

AV-2 S-Modus 40

RCA-Anschlüsse.... 40

Antennenbuchse (ANT) 40

TV und Videorecorder (VCR) 40

NTSC-Wiedergabe 40

Kopiereinrichtung 40

Kopfhörer anschließen 40

Tipps 40

Technische Daten 41

Sicherheitshinweise

1. Spannungsquelle

Dieses Fernsehgerät ist zum Betrieb an einer Netzwechselspannung von 220-240 V AC, 50 Hz. ausgelegt. Vergewissern Sie sich, dass der korrekte Spannungswert eingestellt ist.

2. Netzkabel

Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Darüber hinaus dürfen keine Objekte auf das Kabel gestellt oder mit dem Kabel in Kontakt gebracht werden. Achten Sie besonders auf die Stelle, an der das Kabel in den Stecker übergeht, auf die Steckdose und auf den Kabelausgang am Gerät.

3. Feuchtigkeit und Wasser

Das Gerät darf auf keinen Fall an feuchten oder nassen Orten betrieben werden (stellen Sie das Gerät weder im Badezimmer, am Spülbecken in der Küche, noch in der Nähe der Waschmaschine auf). Das Gerät darf keinem Regen oder sonstigen Wassereinwirkungen ausgesetzt sein. Stellen Sie keine Behälter auf das Gerät, die mit Flüssigkeiten gefüllt sind. Andernfalls könnten Gefahrensituationen entstehen.

4. Reinigung

Bevor Sie das Gerät reinigen, ziehen Sie den Netzstecker aus der Steckdose. Verwenden Sie keine flüssigen Reinigungsmittel und keine Sprays. Benutzen Sie ein weiches und trockenes Tuch.

5. Belüftung

Die Lüftungsschlitze und Öffnungen am Gerät sind für die Luftzirkulation vorgesehen und sollen den zuverlässigen Betrieb gewährleisten. Damit eine Überhitzung vermieden wird, dürfen diese Öffnungen in keinerlei Weise verschlossen oder verdeckt werden.

6. Blitzschlag

Bei herannahenden Gewittem und vor längerer Abwesenheit (Urlaub), ziehen Sie den Netzstecker aus der Steckdose.

7. Ersatzteile

Wenn bestimmte Komponenten ausgewechselt werden müssen, vergewissern Sie sich, dass der Techniker die Ersatzteile verwendet, die vom Hersteller angegeben sind, oder Teile, die dieselben technischen Daten wie die Originalteile besitzen. Nicht zugelassene Ersatzteile können Brände, elektrische Schläge oder andere Gefahrensituationen herbeiführen.

8. Reparatur und Wartung

Alle Reparatur- und Wartungsmaßnahmen müssen von qualifiziertem Fachpersonal ausgeführt werden. Öffnen Sie auf keinen Fall das Gerät selbst, da die Gefahr elektrischer Schläge besteht.

9. Offene Flammen

Stellen Sie keine Objekte mit offenen Flammen auf das Gerät.

10. Bereitschaft

Lassen Sie Ihr Gerät weder in Betrieb noch in Bereitschaft, wenn Sie Ihr Haus verlassen.

Warnhinweis!

Alle Eingriffe, die den Bestimmungen entgegenstehen, insbesondere Änderungen der Hochspannung oder das Austauschen der Bildröhre können zu erhöhter Röntgenstrahlung führen. Für derartig veränderte Geräte erlischt die Lizenz. Die Geräte dürfen dann nicht mehr betrieben werden.

Anweisungen zur Abfallentsorgung:

Die Verpackung und Verpackungshilfen sind recyclingfähig und sollten prinzipiell der Wiederverwertung zugeführt werden. Verpackungsmaterialien wie Plastiktüten müssen von Kindern ferngehalten werden.

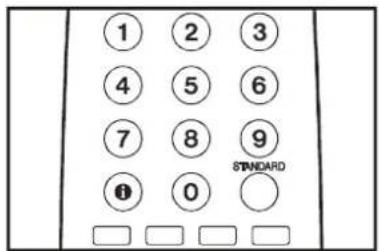

Fernbedienungstasten

① Béreitschaft / Ein-Aus
② 0 - 9 = Direktprogramm
③ Taste für Standardeinstellungen (BILD-Standardeinstellungen)
④ Farbtasten
⑤ MENU = Menü-Taste
6 ▲) PNach oben / Programm aufwärts
⑦ ▶() ≠ Nach rechts / Lautstärke lauter
⑧ Teletext- Bedienungstasten
⑨ VCR Bedienungstasten
10 ▼) PNach unten / Programm abwärts
⑪ ↕) ≌ Nach links / Lautstärke leiser
⑫ AV = AV-Taste
13 Informationstaste
14 Ton aus (Stummschalten)

14 1 2 3 4 5 6 7 8 9 STANDARD 13 0 3 4 12 AV MENU 5 6 7 11 10 P P√ VCR 8 9 JVC

VORSICHT GEFAHR ELEKTRISCHER SCHLÄGE

Mit dem Blitzsymbol in dem Dreieck soll der Benutzer vor gefährlicher Hochspannung im Inneren des Gerätes gewarnt werden. Es besteht die Gefahr eines elektrischen Schlages!

Das Ausrufezeichen in dem Dreieck soll den Benutzer auf wichtige Bedienungs-, Wartungs- und Reparaturhinweise in den mitgelieferten Dokumenten aufmerksam machen.

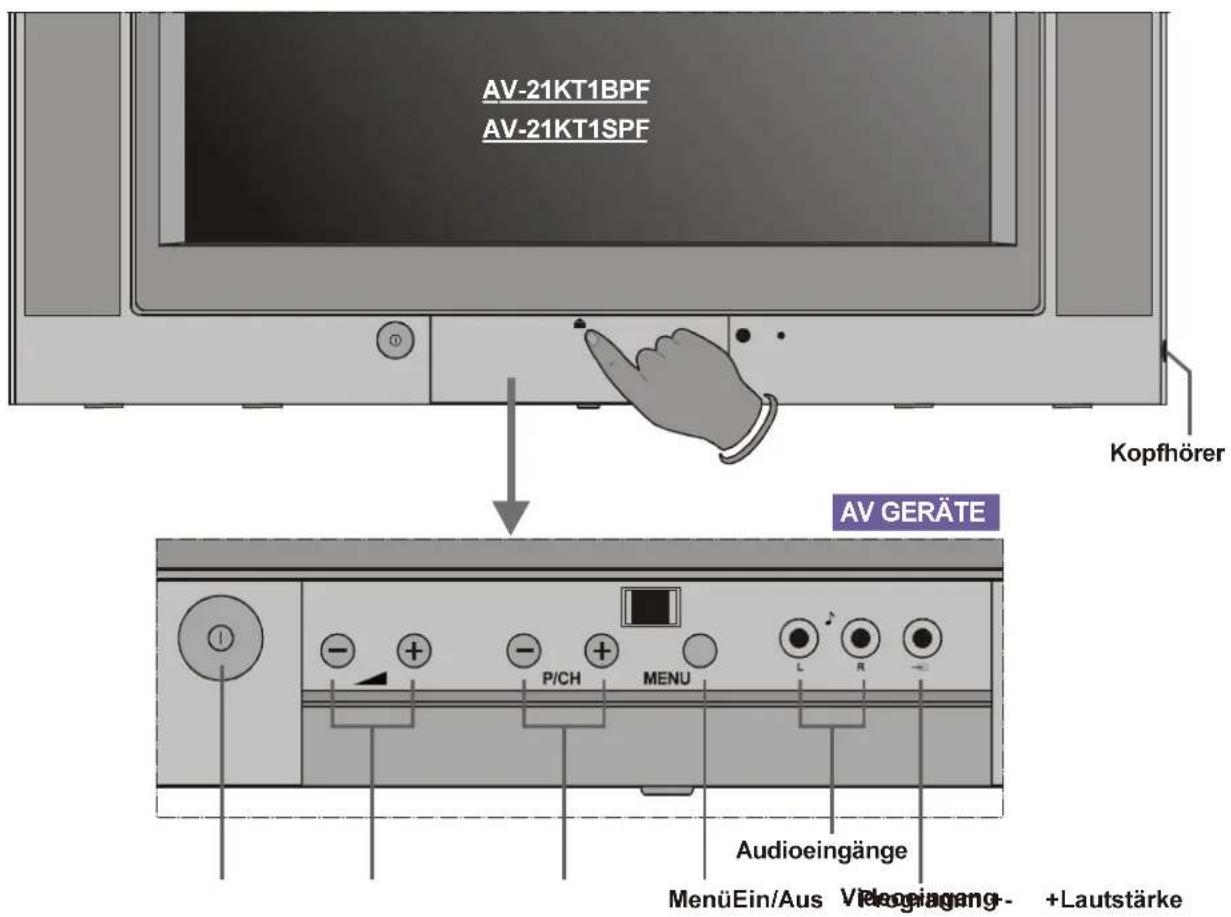

Bedienfeldtasten am Gerät

AV-21KT1BPF AV-21KT1SPF Kopfhörer AV GERÄTE Audioeingänge MenuEin/Aus Vrlogiagang- +Lautstärke

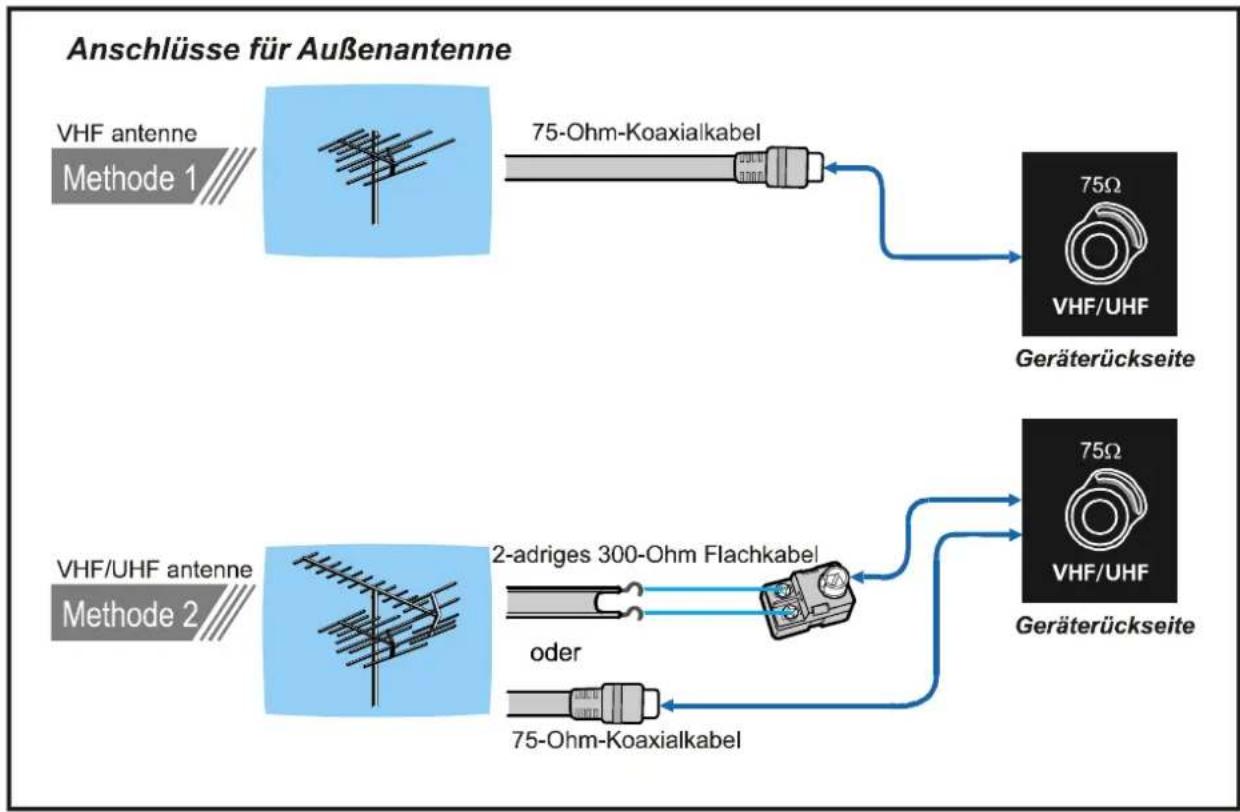

Antennenanschlüsse


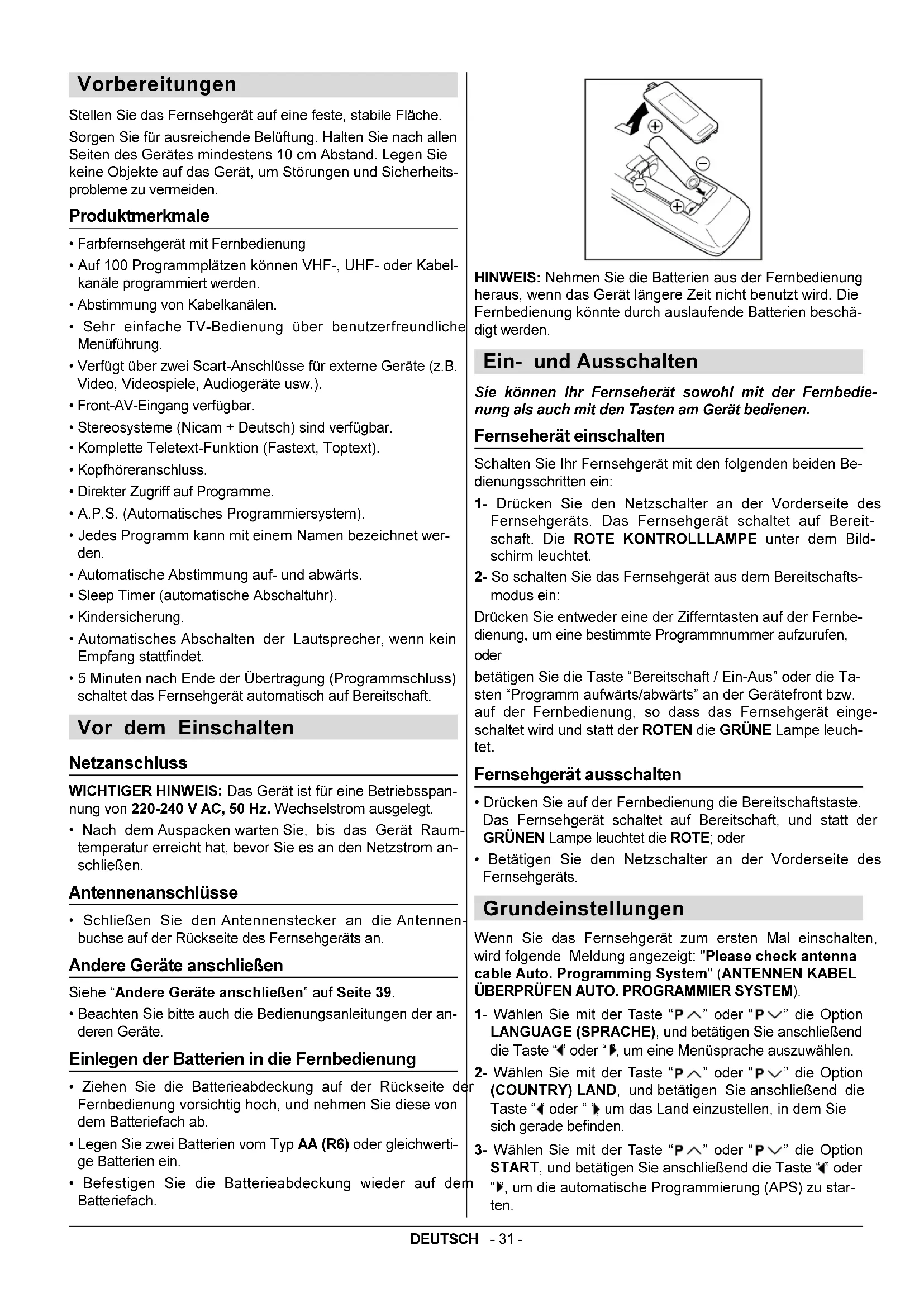

Vorbereitungen

Stellen Sie das Fernsehgerät auf eine feste, stabile Fläche.

Sorgen Sie für ausreichende Belüftung. Halten Sie nach allen Seiten des Gerätes mindestens 10 cm Abstand. Legen Sie keine Objekte auf das Gerät, um Störungen und Sicherheitsprobleme zu vermeiden.

Produktmerkmale

• Farbfernsehgerät mit Fernbedienung
- Auf 100 Programmplätzen können VHF-, UHF- oder Kabelkanäle programmiert werden.
• Abstimmung von Kabelkanälen.
- Sehr einfache TV-Bedienung über benutzerfreundliche Menüführung.
- Verfügt über zwei Scart-Anschlüsse für externe Geräte (z.B. Video, Videospiele, Audiogeräte usw.).
- Front-AV-Eingang verfügbar.
- Stereosysteme (Nicam + Deutsch) sind verfügbar.
- Komplette Teletext-Funktion (Fastext, Toptext).
• Kopfhöreranschluss.
• Direkter Zugriff auf Programme.
• A.P.S. (Automatisches Programmiersystem).
- Jedes Programm kann mit einem Namen bezeichnet werden.
- Automatische Abstimmung auf- und abwärts.
- Sleep Timer (automatische Abschaltuhr).
- Kindersicherung
- Automatisches Abschalten der Lautsprecher, wenn kein Empfang stattfindet.
- 5 Minuten nach Ende der Übertragung (Programmschluss) schaltet das Fernsehgerät automatisch auf Bereitschaft.

Vor dem Einschalten

Netzanschluss

WICHTIGER HINWEIS: Das Gerät ist für eine Betriebsspannung von 220-240 V AC, 50 Hz. Wechselstrom ausgelegt.

- Nach dem Auspacken warten Sie, bis das Gerät Raumtemperatur erreicht hat, bevor Sie es an den Netzstrom anschließen.

Antennenanschlüsse

- Schließen Sie den Antennenstecker an die Antennenbuchse auf der Rückseite des Fernsehgeräts an.

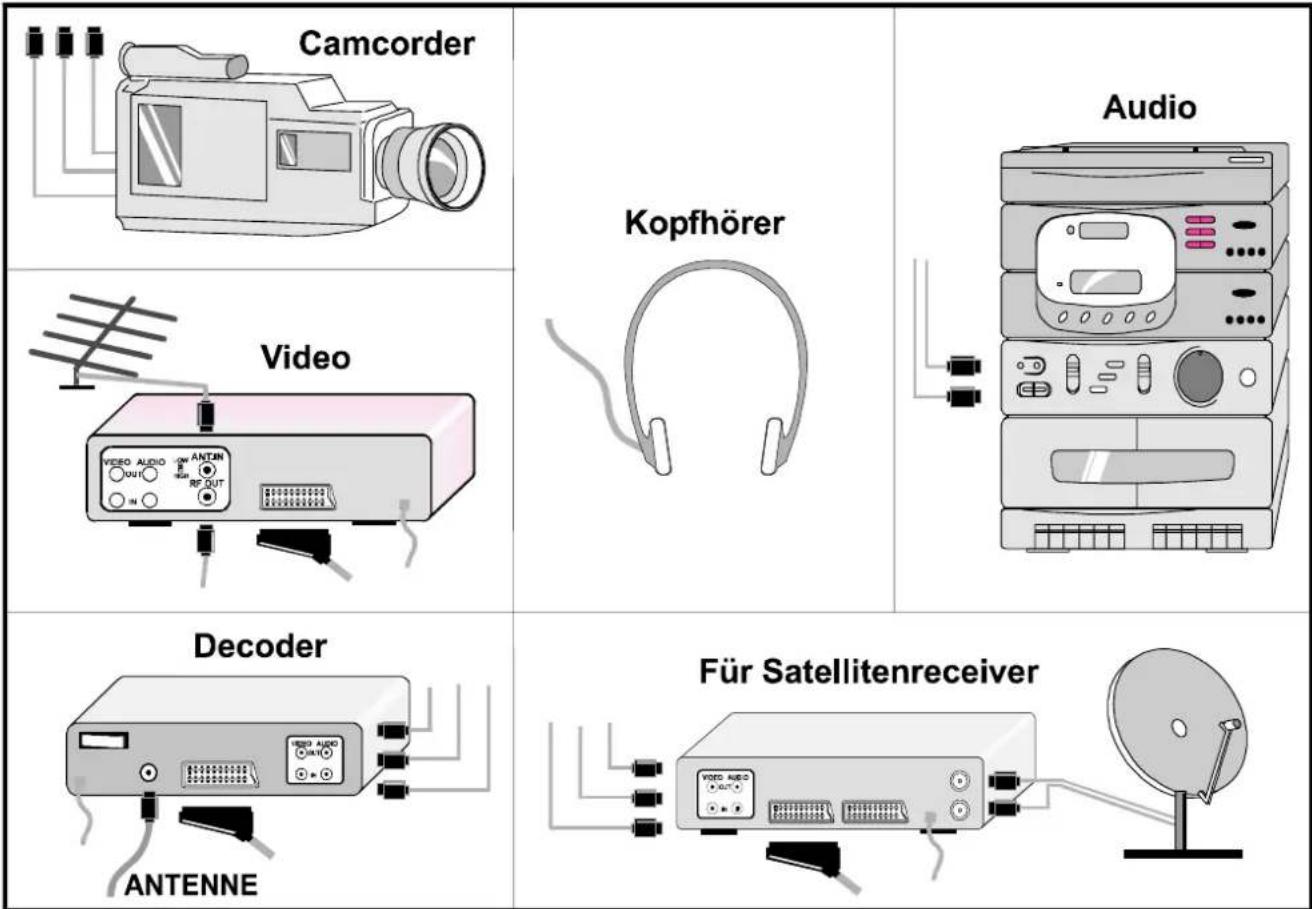

Andere Geräte anschließen

Siehe "Andere Geräte anschließen" auf Seite 39.

- Beachten Sie bitte auch die Bedienungsanleitungen der anderen Geräte.

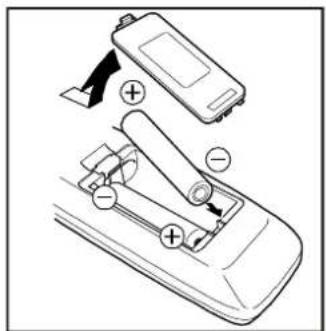

Einlegen der Batterien in die Fernbedienung

• Ziehen Sie die Batterieabdeckung auf der Rückseite der Fernbedienung vorsichtig hoch, und nehmen Sie diese von dem Batteriefach ab.
• Legen Sie zwei Batterien vom Typ AA (R6) oder gleichwertige Batterien ein.
• Befestigen Sie die Batterieabdeckung wieder auf dem Batteriefach.

HINWEIS: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte durch auslaufende Batterien beschädigt werden.

Ein- und Ausschalten

Sie können Ihr Fernseherät sowohl mit der Fernbedienung als auch mit den Tasten am Gerät bedienen.

Fernseherät einschalten

Schalten Sie Ihr Fernsehgerät mit den folgenden beiden Bedienungsschritten ein:

1- Drücken Sie den Netzschalter an der Vorderseite des Fernsehgeräts. Das Fernsehgerät schaltet auf Bereitschaft. Die ROTE KONTROLLLAMPE unter dem Bildschirm leuchtet.
2- So schalten Sie das Fernsehgerät aus dem Bereitschaftsmodus ein:

Drücken Sie entweder eine der Zifferntasten auf der Fernbedienung, um eine bestimmte Programmnummer aufzurufen, oder

betätigen Sie die Taste "Bereitschaft / Ein-Aus" oder die Tasten "Programm aufwärts/abwärts" an der Gerätefront bzw. auf der Fernbedienung, so dass das Fernsehgerät eingeschaltet wird und statt der ROTEN die GRÜNE Lampe leuchtet.

Fernsehgerät ausschalten

• Drücken Sie auf der Fernbedienung die Bereitschaftstaste. Das Fernsehgerät schaltet auf Bereitschaft, und statt der GRÜNEN Lampe leuchtet die ROTE; oder
• Betätigen Sie den Netzschalter an der Vorderseite des Fernsehgeräts.

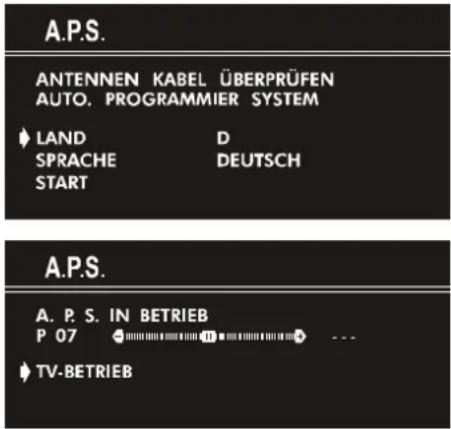

Grundeinstellungen

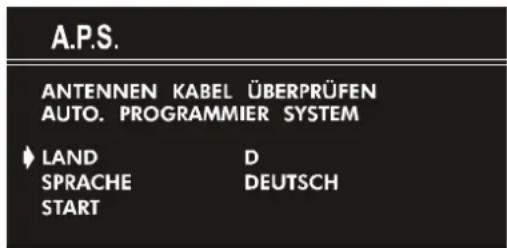

Wenn Sie das Fernsehgerät zum ersten Mal einschalten, wird folgende Meldung angezeigt: "Please check antenna cable Auto. Programming System" (ANTENNEN KABEL ÜBERPRÜFEN AUTO. PROGRAMMIER SYSTEM).

1- Wählen Sie mit der Taste "P ∧" oder "P ∨" die Option LANGUAGE (SPRACHE), und betätigen Sie anschließend die Taste "◀ oder "▶, um eine Menüsprache auszuwählen.
2- Wählen Sie mit der Taste "P ∧" oder "P ∨" die Option (COUNTRY) LAND, und betätigen Sie anschließend die Taste "◀ oder "▶ um das Land einzustellen, in dem Sie sich gerade befinden.
3- Wählen Sie mit der Taste "P ∧" oder "P ∨" die Option START, und betätigen Sie anschließend die Taste "◀" oder "◀", um die automatische Programmierung (APS) zu starten.

Das APS (Automatisches Programmiersystem) speichert die empfangenen Fernsehsender automatisch unter den Programmnummern Ihres Fernsehgeräts. Während des APS-Vorgangs wird folgende Meldung angezeigt: "A. P. S. IN BETRIEB". Nach abgeschlossenem APS-Vorgang wird das Menü "PROGRAMM." angezeigt.

Wenn Sie den APS-Vorgang abbrechen möchten, betätigen Sie die Taste "▶".

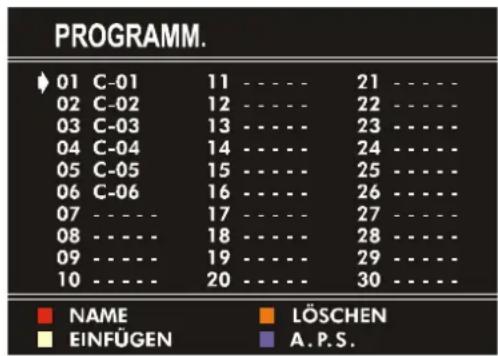

In dem Menü "PROGRAMM." haben Sie die Möglichkeit Sender zu löschen, Sender unter einer Programmnummer einzufügen oder den APS-Vorgang erneut zu starten.

Näheres dazu finden Sie im Abschnitt Das Menü "PROGRAMM." (Programmieren) auf Seite 36.

4- Betätigen Sie die Taste STANDARD, um die Grundeinstellungen abzuschließen.

Wenn die Grundeinstellungen abgeschlossen sind, können Sie die Programmnummern ändern oder neue Sender manuell programmieren. Näheres dazu finden Sie im Abschnitt Das Menü "Install." auf Seite 35.

Wenn die Meldung „ANTENNENKABEL ÜBERPRÜFEN AUTO. PROGRAMMIER SYSTEM“ nicht angezeigt wird, folgen Sie den Anweisungen im Abschnitt „Das Menü Programm. (Programmieren)“ auf Seite 36. Dort erfahren Sie, wie Sie die Sprache und das Land auswählen, in dem Sie sich befinden, und wie Sie A.P.S. ausführen.

A.P.S. ANTENNEN KABEL ÜBERPRÜFEN AUTO. PROGRAMMIER SYSTEM LAND D SPRACHE DEUTSCH START A.P.S. A. P. S. IN BETRIEB P 07 TV-BETRIEB

Bedienung mit den Tasten am Gerät

Mit den Tasten an der Vorderseite des Geräts können Sie die Lautstärke einstellen und die Programme auswählen.

Lautstärkereglung:

- Betätigen Sie die Taste “-”, um die Lautstärke zu verringern, oder “” um die Lautstärke zu erhöhen. Eine Lautstärkeskala wird am Bildschirm angezeigt.

Programmauswahl:

- Betätigen Sie die Taste "P/CH+", um die nächsthöhere Programmnummer auszuwählen, oder "-P/CH", um die vorige Programmnummer auszuwählen.

Hauptmenü aufrufen:

- Betätigen Sie die Taste MENU, um das Hauptmenü aufzurufen. Vom Hauptmenü aus wählen Sie mit der Taste "P/CH+" oder "-P/CH" ein Untermenü aus. Rufen Sie mit der Taste "◀+ " oder "-◀" das ausgewählte Untermenü auf. Anweisungen zur Bedienung der Menüs finden Sie in dem Abschnitt „Menüsystem“ auf Seite 33.

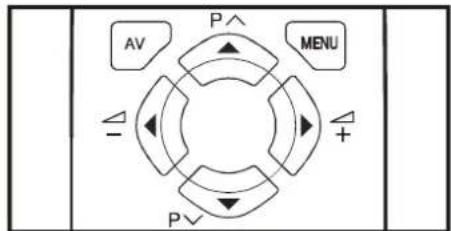

Bedienung mit den Tasten der Fernbedienung

Mit der Fernbedienung Ihres Fernsehgeräts können Sie alle Funktionen den von Ihnen ausgewählten Modells steuern. Die Funktionen werden zusammen mit dem Menüsystem Ihres Fernsehgeräts beschrieben.

Die Funktionen, die Sie außerhalb des Menüsystems bedienen, sind nachfolgend beschrieben.

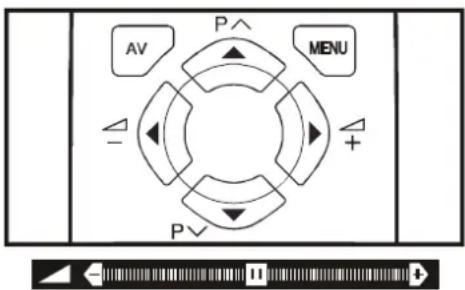

Lautstärkereglung:

Betätigen Sie die Taste "4" um die Lautstärke zu erhöhen.

Betätigen Sie die Taste "um die Lautstärke zu verringern.

Programmwahl (Voriges oder nächstes Programm):

• Drücken Sie die Taste P ^Y um die vorige Programmnummer aufzurufen.
• Drücken Sie die Taste "P, um die nächste Programmnummer aufzurufen.

Direkte Programmwahl:

Wählen Sie mit den Zifferntasten auf der Fernbedienung eine Programmnummer zwischen 0 und 9 aus. Nach kurzer Verzögerung schaltet das Fernsehgerät auf das gewählte Programm.

Wenn Sie die erste Zifferntaste gedrückt haben, wird die zweite Stelle der Programmnummer drei Sekunden lang mit dem Platzhalter ‘-’ angezeigt. Um Programme zwischen 10 und 99 aufzurufen, drücken Sie die entsprechenden Zifferntasten nacheinander, bevor der Platzhalter ‘-’ für die zweite Stelle wieder ausgeblendet wird. (Beispiel: Um Programm 27 aufzurufen, drücken Sie erst die 2, und während die Programmnummer als ‘2-’ angezeigt wird, drücken Sie die 7.)

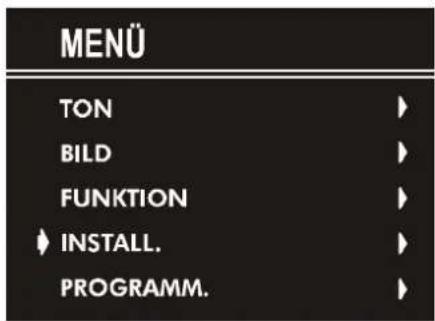

Menüsystem

Ihr Fernsehgerät ist mit einem Menüsystem ausgestattet Rufen Sie im Hauptmenü eines der fünf Menüs (TON, BILD, FUNKTION, INSTALL. und PROGRAMM.) auf.

1- Betätigen Sie die Taste "MENU", um das Hauptmenü aufzurufen. Im Hauptmenü sind die Menünamen aufgeführt.
2- Wählen Sie mit der Taste "P ∧" oder "P ∨" eines der Menüs aus, und betätigen Sie anschließend die Taste◀ oder ►, um das ausgewählte Menü aufzurufen.
- Um das betreffende Menü wieder zu verlassen, betätigen Sie die Taste "STANDARD".
- Um zum vorigen Menü zurückzukehren, betätigen Sie die Taste "MENU".

Das Menü "Ton"

Toneinstellungen ändern:

- Betätigen Sie die Taste Menu. Sie befinden sich im Hauptmenü. Im Hauptmenü wählen Sie mit der Taste "P" oder "P √" die Option Ton aus, und rufen Sie mit der Taste "◀" oder "▶" das Menü Ton auf.

oder

- Rufen Sie durch Betätigen der roten Taste das Menü Ton direkt auf.

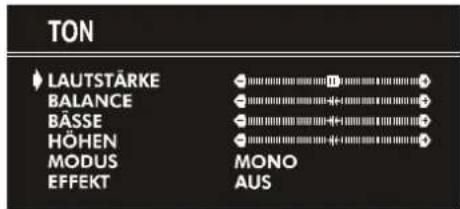

Lautstärke einstellen:

Wenn Sie sich im Menü Ton befinden, ist Lautstärke als erste Option ausgewählt.

• Drücken Sie die Taste "”, um die Lautstärke zu erhöhen.
• Drücken Sie die Taste "◀", um die Lautstärke zu verringern.

TON LAUTSTÄRKE BALANCE BÄSSE HÖHEN MODUS EFFEKT MONO AUS

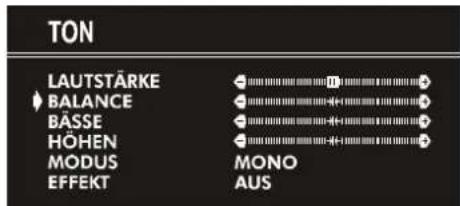

Balance einstellen:

• Wählen Sie mit der Taste "P ∧" oder "P ∨" die Option Balance.
• Um die Balance nach rechts zu verschieben, betätigen Sie die Taste "▶".
• Um die Balance nach links zu verschieben, betätigen Sie die Taste "◀".

TON LAUTSTÄRKE BALANCE BÄSSE HÖHEN MODUS EFFEKT MONO AUS

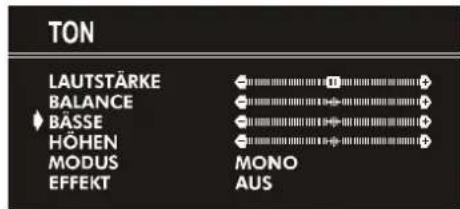

Bässe einstellen:

• Wählen Sie mit der Taste P "oder " " Die Option Bässe.
• Drücken Sie die Taste “”, um den Basspegel zu erhöhen.
• Drücken Sie die Taste "◀", um den Basspegel zu verringern.

TON LAUTSTÄRKE BALANCE BÄSSE HÖHEN MODUS EFFEKT MONO AUS

Höhen einstellen:

• Wählen Sie mit der Taste "P ∧" oder "P ∨" die Option Höhen.
• Drücken Sie die Taste ►, um mehr Höhen einzustellen.
• Drücken Sie die Taste "◀", um die Höhen zu verringern.

TON LAUTSTÄRKE BALANCE BÄSSE HÖHEN MODUS EFFekt MONO AUS

Modus auswählen:

Wählen Sie MONO, STEREO oder DUAL I-II, sofern das gewählte Programm den entsprechenden Modus unterstützt.

• Wählen Sie mit der Taste "P oder " die Option Modus.
• Drücken Sie die Taste “◀” oder “▶”, um den Modus zu ändern.
• Wenn der Fernsehsender, den Sie gerade empfangen, zweisprachig überträgt (z.B. Eurosport), können Sie zwischen Synchronisation und Originalton wählen.
• Bei schlechtem Stereo-Empfang können Sie von Stereo auf Mono umschalten, damit der Ton deutlicher und besser zu hören ist.

TON LAUTSTÄRKE BALANCE BÄSSE HÖHEN MODUS EFFEKT MONO AUS

Effekt einstellen:

Mit dieser Funktion aktivieren bzw. deaktivieren Sie den Klangeffekt. Durch Betätigen der Taste “◀ oder “▶schalten Sie diese Funktion ein bzw. aus. Wenn als aktuelles Klangsystem mono eingestellt ist und Sie den Effekt auf EIN schalten, wird der Klang wie stereo wiedergegeben. Wenn als aktuelles Klangsystem stereo eingestellt ist und Sie den Effekt einschalten, gewinnt der Klang an räumlicher Tiefe. Ist der Effekt ausgeschaltet, so bleibt der Originalklang in mono und stereo erhalten.

TON LAUTSTÄRKE BALANCE BÄSSE HÖHEN MODUS EFFECT MONO AUS

Bildeinstellungen ändern:

- Betätigen Sie die Taste MENU. Sie befinden sich im Hauptmenü. Im Hauptmenü wählen Sie mit der Taste "P" oder "P √" die Option BILD aus, und rufen Sie mit der Taste "◀" oder "▶" das Menü BILD auf.

oder

- Rufen Sie durch Betätigen der GRÜNEN Taste das Menü BILD direkt auf.

Helligkeit einstellen:

• Im Menü BILD ist die HELLIGKEIT als erste Option ausgewählt.
• Drücken Sie die Taste "▶", um die Helligkeit zu erhöhen.
• Drücken Sie die Taste "◀", um die Helligkeit zu verringern.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS 4.3

Kontrast einstellen:

• Wählen Sie mit der Taste P"oder " " die Option KONTRAST.
• Drücken Sie die Taste ^1 , um den Kontrast zu erhöhen.
• Drücken Sie die Taste “”, um den Kontrast zu verringern.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS 4:3

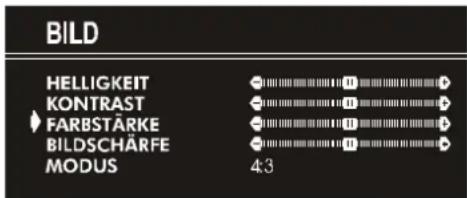

Farbstärke einstellen:

• Wählen Sie mit der Taste P "oder " " Die Option FARBSTÄRKE aus.
• Drücken Sie die Taste “▶”, um die Farbstärke zu erhöhen.
• Drücken Sie die Taste "◀", um die Farbstärke zu verringern.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS 4:3

Bildschärfe einstellen:

• Wählen Sie mit der Taste P "oder " " Die Option BILDSCHÄRFE.
• Drücken Sie die Taste “”, um die Bildschärfe zu erhöhen.
• Drücken Sie die Taste "◀", um die Bildschärfe zu verringern.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS 4:3

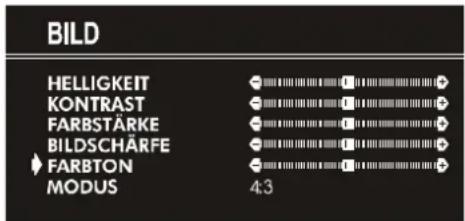

Farbton einstellen (nur AV-Modus):

- Wählen Sie mit der Taste P "oder " " Die Option FARBTON.

• Drücken Sie die Taste ▶", um den Farbton zu intensivieren.
• Drücken Sie die Taste", um den Farbton abzuschwächen.

Die Funktion FARBTON steht nur bei NTSC 3.58/4.43-Wiedergabe im AV-Modus zur Verfügung. Bei anderen Farbnormen wird die Option nicht angezeigt.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE FARBTON MODUS 4:3

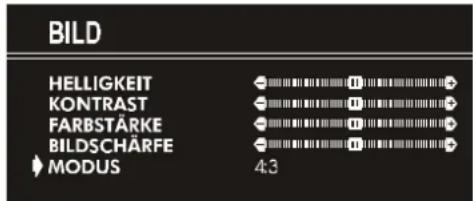

Modus einstellen:

Mit dieser Funktion wird das Bildformat an die aktuelle Übertragung angepasst.

• Wenn die Einstellung AUTO ausgewählt ist, wird das Bildformat entsprechend der Übertragung automatisch geändert.
• Wenn Sie die Einstellung 4:3 wählen, wird das Seitenverhältnis auf 4:3 angepasst.
• Wenn Sie die Einstellung 16:9 wählen, wird das Seitenverhältnis auf 16:9 angepasst.

Jedes Programm verfügt über einen eigenen Bildmodus. Wenn Sie den Bildmodus für ein bestimmtes Programm speichern, bleibt die Einstellung der anderen Programme unverändert.

BILD HELLIGKEIT KONTRAST FARBSTÄRKE BILDSCHÄRFE MODUS 4:3

Das Menü "Funktion"

• Betätigen Sie die Taste MENU. Sie befinden sich im Hauptmenü. Im Hauptmenü wählen Sie mit der Taste "P" oder "P √" die Option FUNKTION aus. Rufen Sie anschließend mit der Taste "◀" oder "▶" das Menü FUNKTION auf. oder

- Rufen Sie durch Betätigen der GELBEN Taste das Menü FUNKTION direkt auf.

Sleep Timer:

• In dem Menü FUNKTION ist SLEEP TIMER als erste Option ausgewählt.
• Mit den Tasten "◀" und "▶" können Sie den Sleep Timer auf folgende Einstellungen programmieren: AUS, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 und 2:00:00 Stunden. Das Fernsehgerät schaltet nach Ablauf des gewählten Zeitraums in den Bereitschaftsmodus.

Die Anzeige befindet sich rechts oben am Bildschirm. Wenn der Sleep Timer aktiviert ist, wird er gemeinsam mit dem TV-Status angezeigt und nach 3 Sekunden ausgeblendet.

0:15 : 00 FUNKTION ♦ SLEEP TIMER AUS KINDERSICHER AUS SPRACHE DEUTSCH KOPIE TV

Während die letzte Minute abläuft, wird der Timer rechts oben am Bildschirm angezeigt. Wenn der Timer bei Null angelangt ist, schaltet das Fernsehgerät in den Bereitschaftsmodus.

Kindersicherung:

In dem Menü FUNKTION wählen Sie mit der Taste "P ∧" oder "P ∨" die Option KINDERSICHER auf. Mit den Tasten "◀" oder "▶" schalten Sie die Kindersicherung EIN oder AUS.

Wenn die Funktion ausgeschaltet ist, kann Ihr Fernsehgerät auf herkömmliche Weise bedient werden. Wenn die Funktion eingeschaltet ist, kann das Gerät nur über die Fernbedienung bedient werden. In diesem Fall sind alle Tasten an der Vorderseite des Fernsehgeräts außer Betrieb (mit Ausnahme des Netzschalters).

FUNKTION SLEEP TIMER AUS KINDERSICHER AUS SPRACHE DEUTSCH KOPIE TV

Sprache:

Auf dem Menüpunkt SPRACHE wählen Sie mit „◀“ oder „▶“ Ihre Menüsprache aus.

FUNKTION SLEEP TIMER AUS KINDERSICHER AUS SPRACHE DEUTSCH KOPIE TV

Kopie:

In diesem Menü können Sie die interne oder externe Quelle für das Ausgangssignal am AV-2 (SCART 2)-Anschluss einstellen.

Auf dem Menüpunkt "KOPIE" wählen Sie mit der Taste "◀" bzw. "▶" die Option "TV" oder "AV-1" aus.

FUNKTION SLEEP TIMER AUS KINDERSICHER AUS SPRACHE DEUTSCH KOPIE TV

Das Menü "Install."

• Betätigen Sie die Taste MENU. Sie befinden sich im Hauptmenü. Im Hauptmenü wählen Sie mit der Taste "P" oder "P √" die Option INSTALL. Rufen Sie anschließend mit der Taste "◀" oder "▶" das Menü INSTALL. auf. oder
• Rufen Sie durch Betätigen der BLAUEN Taste das Menü INSTALL. direkt auf.

MENÜ TON BILD FUNKTION INSTALL. PROGRAMM.

So programmieren Sie einen Sender manuell auf einem Programmplatz:

1. Wenn Sie das Menü INSTALL. aufrufen, ist PROGRAMM. als erste Option ausgewählt. Wählen Sie mit der Taste "◀" oder "◀" den Programmplatz aus, auf dem Sie den abgestimmten Sender speichern möchten. (Sie können auch mit den Zifferntasten die Programmnummer eingeben.)

INSTALL. PROGRAMM 07 BAND C KANAL 45 NORM BG SUCHLAUF FEIN SPEICHERN

1. Drücken Sie die Taste "P ∧" oder "P ∨", um die Option BAND auszuwählen. Wählen Sie mit der Taste "◀" oder "▶" das Band aus, in dem sie den Sender suchen möchten.
2. Wählen Sie mit der Taste "P ∧" oder "P ∨" die Option SUCHLAUF aus. Drücken Sie die Taste "◀" oder "▶", um den Suchlauf zu starten. (Mit der Taste "▶" suchen Sie vorwärts. Mit der Taste "◀" suchen Sie rückwärts.)

Sollte der gefundene Sender nicht Ihrem Wunsch entsprechen, starten Sie durch Betätigen der Taste "◀ oder "▶den Suchlauf erneut.

Wenn Sie den Suchlauf anhalten möchten, bevor ein Sender gefunden wurde, drücken Sie die entgegengesetzte Pfeiltaste. Falls z.B. der Suchlauf in Vorwärtsrichtung mit der Taste "▶" gestartet wurde, drücken Sie die Taste "◀", um den Suchlauf anzuhalten.

Wenn Sie die Kanalnummer kennen, können Sie den gewünschten Sender auch direkt anwählen.

Gehen Sie mit der Taste "P oder " auP die Option

KANAL, um die Kanalnummer auszuwählen, oder geben Sie die Nummer direkt mit den Zifferntasten ein.

(Führen Sie Schritt 5 durch, um vor Auswahl der Kanalnummer die richtige Norm einzustellen.)

1. Wenn Sie das neue Programm benennen möchten, folgen Sie den Anweisungen unter „So ändern Sie den Programmnamen“ auf Seite 36.
2. Sollten Ton oder Bild unnormal sein, ändern Sie die Norm (Modulationssystem) für den neuen Sender.

Wählen Sie mit der Taste P "oder " " die Option NORM aus, und betätigen Sie anschließend die Taste "◀" oder "◀", um die korrekte Norm einzustellen.

Die angegebene Kanalnummer ändert sich, wenn Sie die Norm umstellen.

1. Bei schlechtem Empfang sollten Sie den Sender feinabstimmen. Wählen Sie mit der Taste "P oder " die P √ Option FEIN, und betätigen Sie die Taste "◀" oder "▶", um den Sender genau abzustimmen.
2. Wenn Sie alles fertig eingestellt haben, speichern Sie die neuen Einstellungen für den Sender unter der ausgewählten Programmnummer. Wählen Sie mit der Taste P'∧ oder "P∨" die Option SPEICHERN aus, und betätigen Sie anschließend die Taste "◀ oder "▶, um die Einstellungen zu speichern.

So ändern Sie die aktuellen Einstellungen der Programmplätze (z.B. Feinabstimmung ändern usw.) :

1. Wählen Sie ohne Menü am Bildschirm die Programmnummer für den Programmplatz aus, den Sie ändern möchten.
2. Rufen Sie das Menü INSTALL. auf.
3. Folgen Sie den Anweisungen unter „So programmieren Sie einen Sender manuell auf einem Programmplatz:“ auf Seite 35, und ändern Sie die Einstellungen der aktuellen Programmnummer.

Wenn Sie das neue Programm benennen möchten, folgen Sie den Anweisungen unter „So ändern Sie der Programmnamen“ auf Seite 36.

Hinweis:

Wählen Sie die Programmnummer nicht unter dem Menüpunkt PROGRAMM. im Menü INSTALL. aus. Wenn Sie die Programmnummer dort auswählen und die Einstellungen speichern, werden die aktuellen Einstellungen der gewählen Programmnummer storniert.

Das Menü "Programm." (Programmieren)

In dem Menü PROGRAMM. sind die Namen und Nummern der programmierten Sender aufgelistet. In diesem Menü können Sie Sender löschen, einfügen, benennen und automatisch Speichern.

Wählen Sie mit „P ∧“ oder „P ∨“ das Menü PROGRAMM. aus, und rufen Sie es mit „◀ oder „▶auf. In dem Menü „Programm.“ werden alle Sender mit den dazugehörigen Programmnummern und Namen angezeigt. Programmnummer und Name des eingestellten Senders werden blau angezeigt. Alle anderen Programmnummern bleiben weiß. Sie können die blaue Markierung mit „P ∧“, „P ∨“, „◀“ oder „▶“ auf die gewünschte Nummer verschieben. Sie können die Programmnummern jedoch auch direkt mit den Zifferntasten aufrufen. Wenn Sie sich über die Programmnummern bewegen, um das gewünschte Programm zu erreichen, werden die Sender der jeweils blau markierten Programmnummern eingestellt.

PROGRAMM. 01 C-01 11 - - - - 21 - 02 C-02 12 - - - - 22 - 03 C-03 13 - - - - 23 - 04 C-04 14 - - - - 24 - 05 C-05 15 - - - - 25 - 06 C-06 16 - - - - 26 - 07 - - - - 17 - - - - 27 - 08 - - - - 18 - - - - 28 - 09 - - - - 19 - - - - 29 - 10 - - - - 20 - - - - 30 - NAME LÖSCHEN EINFÜGEN A. P. S.

So ändern Sie den Programmnamen:

• Gehen Sie mit den Pfeiltasten oder mit den Zifferntasten auf das Programm, das umbenannt werden soll. Die entsprechende Programmnummer muss blau markiert sein.
• Drücken Sie die ROTE Taste. Wählen Sie mit „◀“ oder „▶“ die gewünschte Position und mit „” oder „” einem Buchstaben aus.

Drücken Sie nun erneut die ROTE Taste, um den Namen zu speichern, oder die BLAUE Taste, um den Vorgang abzubrechen.

So löschen Sie einen Sender von einem Programmplatz:

• Gehen Sie mit den Pfeiltasten oder mit den Zifferntasten auf das Programm, das gelöscht werden soll. Die entsprechende Programmnummer muss blau markiert sein.
• Drücken Sie die GELBE Taste. Der entsprechende Sender wird gelöscht, und alle nachfolgenden Sender mit höherer Programmnummer rücken einen Programmplatz auf.

Drücken Sie nun erneut die GELBE Taste, um den Sender zu löschen, oder die BLAUE Taste, um den Löschvorgang abzubrechen.

So fügen Sie einen Sender auf einem Programmplatz ein:

• Gehen Sie mit den Pfeiltasten oder mit den Zifferntasten auf das Programm, das eingefügt werden soll. Die entsprechende Programmnummer muss blau markiert sein.
• Drücken Sie die GRÜNE Taste. Nun bewegen Sie die Markierung mit „P ∧“, „P, √“ oder „“ auf die Programmnummer.

Drücken Sie nun erneut die GRÜNE Taste, um den Sender einzufügen, oder die BLAUE Taste, um den Vorgang abzubrechen.

A.P.S.

Im Menü A.P.S. haben Sie die Möglichkeit, die von Ihrem Fernsehgerät empfangenen Sender mit der A.P.S.-Funktion (Automatisches Programmiersystem) automatisch auf den Programmplätzen zu speichern.

1. Rufen Sie das Menü PROGRAMM. auf, und betätigen Sie die BLAUE Taste, um das Menü A.P.S. aufzurufen.
2. Wählen Sie mit der Taste "P ∧" oder "P ∨" die Option SPRACHE, und betätigen Sie anschließend die Taste "◀ oder "◀", um eine Menüsprache auszuwählen.
3. Wählen Sie mit der Taste "P ∧" oder "P ∨" die Option LAND, und betätigen Sie anschließend die Taste "◀ oder "▶", um das Land einzustellen, in dem Sie sich gerade befinden.
4. Um den Programmiervorgang zu starten, wählen Sie mit „P ∧“ oder „P ∨“ die Option START, und drücken Sie anschließend die Taste ▶“. Die Meldung „A.P.S. IN BE-TRIEB“ wird nun angezeigt. A.P.S. speichert die empfangenen Sender automatisch unter den Programmnummern Ihres Fernsehgeräts. Nach abgeschlossenem A.P.S.-Vorgang wird wieder das Menü PROGRAMM. angezeigt.
   Um A.P.S. abzubrechen, drücken Sie die Taste „▶“.

A.P.S. ANTENNEN KABEL ÜBERPRÜFEN AUTO. PROGRAMMIER SYSTEM LAND D SPRACHE DEUTSCH START

A.P.S. A. P. S. IN BETRIEB P 07 TV-BETRIEB

Weitere Funktionen

Ton ausschalten

Um am Fernsehgerät den Ton auszuschalten, drücken Sie die Taste ✗. Das Gerät ist nun ohne Ton. Wenn Sie den Ton wiederherstellen möchten, betätigen Sie die Taste “ ✗” ∠ oder “ ✗Wenn Sie den Ton mit der Taste “ ” wieder einschalten, bleibt der zuvor eingestellte Lautstärkepegel erhalten.

Bildschirminformationen

Nach dem ersten Betätigen der Taste "fivird der aktuelle Status Programmnummer, Sendername und Tonmodus angezeigt.

Nach dem zweiten Tastendruck wird die aktuelle Uhrzeit angezeigt.

Nach dem dritten Tastendruck wird die Bildschirmanzeige wieder ausgeblendet.

1 2 3 4 5 6 7 8 9 ① 0 STANDAR □ □ □ □

Uhrzeit anzeigen

• Wenn Sie ein Fernsehprogramm mit Teletext-Übertragung ansehen, drücken Sie zweimal die Taste „i Die aktuelle Uhrzeit wird mit dem Teletextsignal übertragen und auf dem Bildschirm angezeigt.
• Wenn Sie ein Programm ohne Teletext-Übertragung ansehen, wird an derselben Stelle nur ein Kasten angezeigt.
• Die Uhrzeit wird wieder ausgeblendet, sobald Sie die Taste "Herneut betätigen.

Die Zeitanzeige wird beim Aufrufen eines anderen Menüs wieder ausgeblendet.

Standardeinstellungen aufrufen

Sie haben die Möglichkeit, die aktuellen Einstellungen im Menü BILD auf die Standardeinstellungen zurückzusetzen (ausgenommen sind die Einstellungen für MODUS).

- Wenn kein Menü angezeigt wird, betätigen Sie die Taste STANDARD.

VCR -Bedienungstasten

Mit diesen Tasten können Sie einen JVC-Videorecorder bedienen. Die Tasten, die genauso aussehen, wie die Original-Fernbedienungstasten der jeweiligen Geräte, haben auch dieselbe Funktionsweise.

Drücken Sie die VCR-Bedienungstaste, um Ihren Videorecorder zu bedienen.

Hinweis:

• Wenn Ihr Gerät kein JVC-Fabrikat ist, sind diese Tasten nicht funktionsfähig.
• Auch wenn Sie ein JVC-Gerät besitzen, ist die Funktion dieser Tasten nicht bei allen Geräten gewährleistet.
• Mit den Tasten ∧/∨ wählen Sie ein Fernsehprogramm aus, das der Videorecorder empfängt.

Teletext

Teletext ist ein Informationssystem, bei dem Texte auf Ihrem TV-Bildschirm angezeigt werden. Mit Teletext können Sie sich Informationsseiten über die Themen anzeigen lassen, die Sie im Inhaltsverzeichnis (Index) finden.

Im Teletext-Modus steht die OCD-Funktion nicht zur Verfügung.

Kontrast-, Helligkeit- und Farbreglung sind im Textmodus nicht verfügbar; Lautstärkereglung ist möglich.

Teletext aktivieren

• Um Teletext zu aktivieren, wählen Sie einen TV-Sender aus, der Teletext überträgt.
• Betätigen Sie die Taste "☐" (TELETEXT). Normalerweise erscheint nun das Inhaltsverzeichnis (Index) am Bildschirm.

VCR JVC

Teletextseite aufrufen

• Geben Sie mit den Zifferntasten die Nummer der gewünschten Teletextseite ein.
  Die gewählte Seitennummer wird oben links am Bildschirm angezeigt. Der Teletext-Seitenzähler sucht nun so lange, bis die ausgewählte Seite erreicht ist. Die gewünschten Informationen werden am Bildschirm angezeigt.
• Durch Betätigen der Taste "P ∧" blättern Sie den Teletext jeweils eine Seite weiter.
• Durch Betätigen der Taste "P √" blättern Sie den Teletext jeweils eine Seite zurück.

Indexseite aufrufen

- Um die Seitennummer für den Index aufzurufen (normalerweise Seite 100), drücken Sie die Taste "☐"

Teletextseite suchen, während das TV-Programm läuft

- Wenn sich das Gerät im Teletext-Modus befindet, schalten Sie mit der Taste "☒in den TV-Modus um. Geben Sie im TV-Modus mit den Zifferntasten eine Seitennummer ein. Sobald Sie die letzte Ziffer der Seitennummer eingegeben haben, wird das blinkende "☒Symbol anstelle der Seitennummer angezeigt, bis die Seite gefunden ist. Dann wird statt des Symbols "☒wiederum die Seitennummer angezeigt. Durch Betätigen der Taste "☒können Sie sich nun die Seite anzeigen lassen.

Doppelte Texthöhe einstellen

• Drücken Sie die Taste "um die obere Hälfte der Seite in doppelter Schrifthöhe anzuzeigen.
• Drücken Sie die Taste "÷" erneut, um die untere Hälfte der Seite in doppelter Schrifthöhe anzuzeigen.
• Um die gesamte Seite wieder in normaler Schrifthöhe anzuzeigen, drücken Sie nochmals die Taste "÷".

"Versteckte" Informationen zeigen

• Auf Quiz- oder Spielseiten rufen Sie mit der Taste "☐die versteckten Antworten/ Lösungen auf.
• Wenn Sie die Taste ☐ nochmals drücken, sind die angezeigten Antworten wieder verborgen.

Automatischen Seitenwechsel anhalten

Die ausgewählte Teletextseite enthält möglicherweise mehr Informationen als der Bildschirm fassen kann. Die übrigen Informationen werden nach einer Verzögerungszeit angezeigt.

• Betätigen Sie die Taste " [IMAGE]m den automatischen Seitenwechsel anzuhalten.
• Betätigen Sie die Taste "Erneut, um die nächste Seite anzuzeigen.

Unterseite aufrufen

Unterseiten sind Abschnitte von längeren Teletextseiten, die nur abschnittsweise am Bildschirm angezeigt werden können.

• Rufen Sie die gewünschte Teletextseite auf.
- Drücken Sie die Taste "
- Geben Sie mit den Zifferntasten vier Ziffern ein (z.B. 0001), um die gewünschte Unterseite aufzurufen.
- Wenn die ausgewählte Unterseite nicht nach kurzer Zeit angezeigt wird, drücken Sie die Taste "Das TV-Programmerscheint am Bildschirm.
- Wenn die gewählte Teletextseite aufgefunden ist, wird die Seitennummer rechts oben am Bildschirm angezeigt.
- Um die gewählte Teletextseite anzuzeigen, drücken Sie die Taste 📄

Teletext beenden

- Drücken Sie die Taste "Der Bildschirm schaltet in den TV-Modus.

Fastext und Toptext

Der Teletext-Modus wird anhand des Übertragungssignals automatisch eingestellt.

Ihr Gerät unterstützt das Teletextsystem mit 7 gespeicherten Seiten. Wenn Sie eine Seite aufrufen, die sich im Speicher befindet, wird diese Seite ohne Suche sofort angezeigt.

• Durch Betätigen der Taste "Pblättern Sie den Teletext jeweils eine Seite weiter.
• Durch Betätigen der Taste "Pblättern Sie den Teletext jeweils eine Seite zurück.

Für Fastext und Toptext:

Die Themenüberschrift für die Informationen ist möglicherweise farbig dargestellt oder befindet sich in einem farbigen Feld.

- Betätigen Sie die entsprechende rote, grüne, gelbe oder blaue Farbtaste, um die relevante Seite schnell aufzurufen.

Für Toptext:

Bei vorhandener Toptext-Übertragung erscheinen farbige Schaltflächen in der Statuszeile.

Wenn keine Toptext-Übertragung stattfindet, ist die Statuszeile ausgeblendet.

Im Top-Modus werden die Seiten mit der Taste "Poder

“P ∨” vor- bzw. zurückgeblättert. Wenn keine Toptext-Übertragung bei der Anwendung dieser Befehle verfügbar ist, wird der normale Suchlauf wirksam. Beispielsweise erscheint Seite 100 um eins größer als Seite 199. Connect the External Equipments.

Andere Geräte anschließen

Bevor Sie andere Geräte anschließen

• Schalten Sie alle Geräte einschließlich Fernsehgerät aus.
• Lesen Sie die Bedienungsanleitungen der jeweiligen Geräte.

AV-Modus auswählen

Mit der Taste „AV“ auf der Fernbedienung können Sie einen der vier AV-Modi (AV-1, AV-2, AV-2 S und F-AV) auswählen.

• Um zum TV-Modus zurückzukehren, drücken Sie wiederholt auf „AV“ oder auf „P ∧“ bzw. „P ∨“.
  AV-1 (SCART 1)-Anschluss: 21-poliger Scart-Anschluss
  • Video-Eingang, Audio L/R-Eingänge und RGB-Eingänge
  • Fernsehausgänge (Video- und Audio-L/R)
  AV-2 (SCART 2)-Anschluss: 21-poliger Scart-Anschluss
  • Video-Eingang, S-VIDEO (Y/C)-Eingang und Audio L/R-Eingang
  • Video- und Audio-L/R-Ausgänge.
  F-AV- (AV GERÄTE)-Anschluss: 3 RCA-Anschlüsse
  • Video-Eingang und Audio-L/R-Eingänge

ANT. SCART II SCART I AntenneAV-1AV-2

AV-2S

AV GERÄTE L R F-AV

Camcorder Kopfhörer Audio Video Decoder Für Satellitenreceiver ANTENNE

Scart-Anschluss

Ihr Fernsehgerät ist mit zwei Scart-Anschlüssen ausgestattet. Wenn Sie externe Geräte anschließen möchten (z.B Video, Decoder usw.), die über Scart-Anschlüsse verfügen, verwenden Sie die Anschlüsse AV-1 (SCART 1) oder AV-2 (SCART 2).

Wenn an den Scart-Anschlüssen ein externes Gerät angeschlossen ist, schaltet das TV-Gerät automatisch in den AV-Modus.

RGB-Modus

Geräte, die RGB-Signale aussenden, schließen Sie an den AV-1-(SCART 1)-Anschluss an.

AV-2 S-Modus

Wenn das an Ihrem Fernseher angeschlossene Gerät S-Video (Y/C)-Signale über einen Scart-Anschluss aussendet, erhalten Sie bessere Bildqualität, wenn Sie den AV-2 S-Modus einstellen und das entsprechende Gerät an den AV-2 S (SCART 2) -Anschluss des Fernsehgeräts anschließen. Lesen Sie in der Bedienungsanleitung nach, ob das Gerät über die entsprechende Funktion verfügt.

RCA-Anschlüsse

Wenn das Gerät (z.B. ein Camcorder) über RCA-Ausgänge verfügt, schließen Sie es über Video- und Audiokabel an den F-AV (AV GERÄTE)-Anschluss des Fernsehgeräts an.

- Wenn das Gerät eine Mono-Audiobuchse besitzt, schließen Sie es an die Audio-L-Buchse an.

Antennenbuchse (ANT)

Wenn das anzuschließende Gerät weder Scart- noch RCA-Anschlüsse besitzt, schließen Sie es mit einem Antennenkabel an die Antennenbuchse des Fernsehgeräts an. Näheres dazu erfahren Sie in den Bedienungsanleitungen der jeweiligen Geräte.

- Informationen über das Speichern des Geräte-Testsignals finden Sie im Abschnitt „Das Menü Install.“ auf Seite 35. Speichern Sie das Signal unter Programmnummer 0. S können dann die Bilder aus diesem Gerät ansehen, wenn Sie die Programmnummer aufrufen, unter der das Testsignal gespeichert ist.

TV und Videorecorder (VCR)

• Schließen Sie den Videorecorder mit einem Antennenkabel an die Antennenbuchse (ANT) des Fernsehgeräts an.
• Schließen Sie den Videorecorder mit einem Scart-Kabel an den AV-1- oder AV-2-Anschluss an, oder schließen Sie ihn mit den Audio- und Videokabeln an den F-AV (AV GERÄTE)-Anschluss an.

NTSC-Wiedergabe

Schließen Sie den NTSC-Videorecorder an den Scart-/ RCA-Anschluss auf der Vorderseite des Fernsehgeräts an.

Drücken Sie anschließend die Taste AV, um den richtigen Modus einzustellen.

NTSC 3.58/4.43-Systeme werden im AV-Modus automatisch erkannt.

Kopiereinrichtung

Die Video- und Audio-Signale aus dem Fernsehgerät oder von den Eingängen TV oder AV-1 (SCART 1) lassen sich auf einen Videorecorder überspielen, der am AV-2 (SCART 2)-Anschluss angeschlossen ist.

- Zum Einstellen der Ausgabequelle lesen Sie bitte den Abschnitt "KOPIE" auf Seite 35.

Kopfhörer anschließen

Zum Anschließen des Kopfhörers verwenden Sie den Stereo-Kopfhöreranschluss an Ihrem Fernsehgerät.

Tipps

Bildschirmpflege

Reinigen Sie den Bildschirm mit einem angefeuchteten, weichen Tuch. Verwenden Sie keine Scheuermittel, damit die Bildschirmbeschichtung nicht beschädigt wird.

Schlechtes Bild

Haben Sie das korrekte TV-System eingestellt? Befindet sich Ihr Fernsehgerät oder Ihre Antennenanlage zu nah an Lautsprechern, nicht-geerdeten Audiogeräten, Neonlampen usw.?

Berge oder hohe Gebäude in Ihrer Umgebung können doppelte Konturen oder Geisterbilder verursachen. Möglicherweise lässt sich die Bildqualität dadurch verbessern, dass Sie die Ausrichtung der Antenne korrigieren.

Die Bildqualität verschlechtert sich u.U., wenn zwei Peripheriegeräte gleichzeitig an das Fernsehgerät angeschlossen sind. In diesem Fall schalten Sie eines dieser Geräte aus.

Kein Bild

Ist das Antennenkabel korrekt angeschlossen? Sind die Stekker fest in die Antennenanschlüsse eingesteckt? Ist das Antennenkabel beschädigt? Werden für den Antennenanschluss geeignete Stecker verwendet? Falls Sie Zweifel haben, erkundigen Sie sich bei Ihrem Händler.

"Kein Bild" bedeutet, dass Ihr Fernsehgerät kein Übertragungssignal empfängt. Haben Sie auf der Fernbedienung die richtigen Tasten betätigt? Versuchen Sie es erneut.

Klang

Der Ton kommt nur aus einem der Lautsprecher. Ist die Balance extrem in eine Richtung geregelt? Siehe "Das Menü Ton".

Fernbedienung

Ihr Fernsehgerät spricht nicht mehr auf die Fernbedienung an. Betätigen Sie erneut die Taste STANDARD auf der Fernbedienung. Möglicherweise sind die Batterien der Fernbedienung leer. Sie können auch die Tasten an der Vorderseite des Fernsehgeräts benutzen.

Haben Sie das falsche Menü aufgerufen? Drücken Sie die Taste STANDARD, um in den TV-Modus zurückzukehren, oder drücken Sie die Taste MENU, um in das vorige Menü zurückzukehren.

Probleme bleiben bestehen

Schalten Sie Ihr Fernsehgerät aus und anschließend wieder ein. Wenn das Problem dadurch nicht behoben wird, rufen Sie den Kundendienst an. Reparieren Sie das Gerät auf keinen Fall selbst.

Technische Daten

TV-ÜBERTRAGUNGSNORM PAL SECAM B/G L

EMPFANGSKANÄLE VHF (BAND I/III)

UHF (BAND U)

HYPERBAND

KABEL-TV (B/G : S01-S41 / S75-S79 ; L: S01-S41 / S75-S77)

PROGRAMMSPEICHERPLÄTZE 100

PROGRAMMANZEIGE ...... On Screen Display (Bildschirmanzeige)

RF-ANTENNENANSCHLUSS 75 Ohm, asymmetrisch

BETRIEBSSPANNUNG 220-240 V AC, 50 Hz.

TON-MULTIPLEX-SYSTEME Nicam + Deutsch Stereo

BILDRÖHRE 21"

AUDIO-AUSGANGSLEISTUNG

(W_RMS)(% 10THD) 2× 6,5

LEISTUNGSAUFNAHME (W) (max.) 85

ABMESSUNGEN (mm)......AV-21KT1BPF

AV-21KT1SPF

Tiefe 480

Breite 610

Höhe 450

Gewicht (Kg.) 21

INDICE

Lage tonen instellen:

Hoge tonen instellen:
