BEDIENUNGSANLEITUNG EUT 11004W ELECTROLUX

Technische gegevens ....13

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

Bevor Sie Ihr Gerät anschließend in Betrieb nehmen, lesen Sie bitte zuerst die Gebrauchsanleitung durch, die Sicherheitshinweise und wichtige Informationen enthält. Nur so können Sie das Gerät sicher und zuverlässig nutzen und werden viel Freude daran haben.

Folgende Signalbegriffe werden Ihnen helfen, sich in der Gebrauchsanleitung besser zurecht zu finden.

Sicherheitsvorschriften

Die Warnungen mit diesem Symbol dienen Ihrer Sicherheit und der Ihres Gerätes

Wichtige Hinweise und Informationen

Umwelthinweise

Bei diesem Symbol finden Sie Tips zur Lagerung von Lebensmitteln

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Wichtige Hinweise für Ihre Sicherheit....34

Allgemeine Sicherheitsvorschriften 34

Für die Sicherheit Ihrer Kinder 35

Sicherheitsvorschriften für die Inbetriebnahme ....35

Informationen für Sicherheitsvorschriften von Isobutan....35

Zum Betrieb des Gerätes....36

Allgemeine Informationen....36

Schalter- und Anzeigeanlage ....36

Bedienung des Geräts....36

Inbetriebnahme des Geräts ....36

Einstellung der Temperatur 36

Gefrieren 37

Lagerung 37

Wichtige Informationen und Ratschläge....37

Tips und Hinweise 37

Und so können Sie Energie sparen: 37

Geräte und Umgebung ....38

Instandhaltung ....38

Abtauen 38

Regelmäßige Reinigung 39

Gerät außer Gebrauch 39

Fehlerbeseitigung....39

Zu Händen von Inbetriebnahmer 41

Technische Daten 41

Inbetriebname 41

Transport, Auspacken....41

Reinigung 41

Standort 41

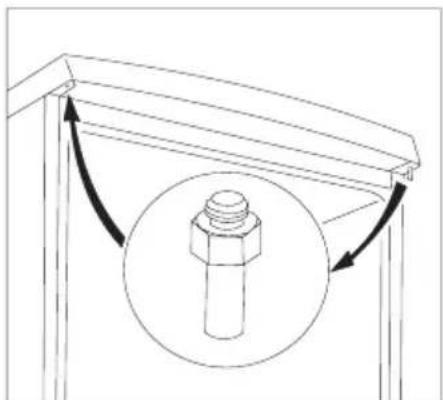

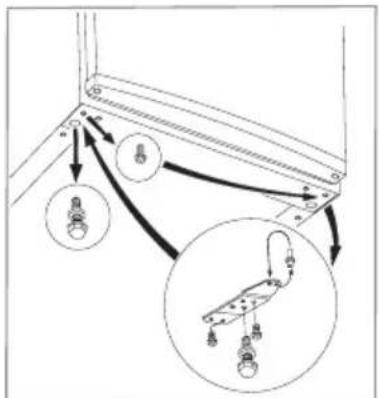

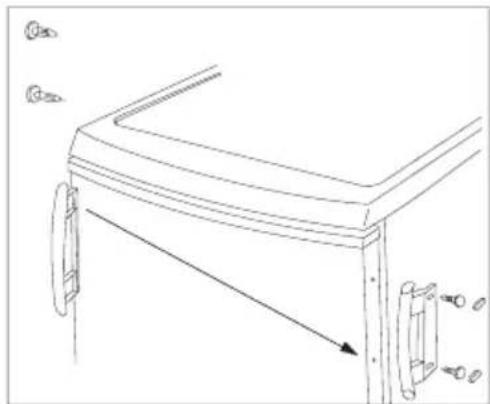

Wechsel des Türanschlags....42

Elektrischer Anschluß 43

Wichtige Hinweise für Ihre Sicherheit

Allgemeine

Sicherheitsvorschriften

- Sollten Sie Ihr Gerät einmal weitergeben wollen, vergessen Sie bitte nicht die Gebrauchsanleitungen dazuzulegen.

- Sie haben ein Gerät für den Haushalt erworben, und es sollte auch nur zur Lagerung von Lebensmitteln gebraucht werden.

- Wartungen und Reparaturen (einschließlich Verbesserung und Austausch der Netzleitung) nur durch eine autorisierte Werkstatt durchführen lassen. Für Reparaturen dürfen nur Original-Ersatzteile benutzt werden, anderenfalls könnte Ihr Gerät beschädigt oder Sie selbst verletzt werden.

- Ihr Gerät ist nur vom Netz getrennt, wenn Sie den Netzstecker aus der Steckdose ziehen. Deshalb ziehen Sie vor Reparaturen, Reinigungen oder Abtauen den Netzstecker aus der Steckdose. Wenn die Steckdose schwer zu erreichen ist, drehen Sie die Sicherung heraus.

- Es ist verboten, das Netzkabel zu verlängern!

- Bitte prüfen, dass das Netzkabel nicht von der Geräterückseite eingeklemmt und beschädigt wird. Ein beschädigtes Netzkabel kann überhitzen und einen Brand verursachen.

- Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel stellen. Kurzschluss- und Brandgefahr!

- Den Netzstecker nie am Kabel aus der Steckdose ziehen, besonders wenn das Gerät aus der Nische gezogen wurde. Eine Beschädigung des

- Netzkabels kann Kurzschluss, Feuer und/oder Stromschlag verursachen.

- Ein beschädigtes Netzkabel muß durch eine qualifizierte Fachkraft oder vom Kundendienst ersetzt werden.

- Den Netzstecker niemals in eine lockere oder beschädigte Steckdose stecken. Stromschlag- und Brandgefahr!

- Ohne der Abdeckblende der Innenbeleuchtung darf das Gerät nicht in Betrieb gesetzt werden!

- Die Innenwände sind kratzempfindlich, deshalb sollten Sie beim Reinigen nie Eiskratzer oder andere spitzen Gegenstände benutzen.

- Achten Sie darauf, daß keine Flüssigkeiten mit dem Temperaturregler, bzw. der Beleuchtungsarmatur in Berührung kommen.

- Das Eis kann Verletzungen verursachen wenn Sie das Eis sofort verkonsumieren.

- Das gefrorene Lebensmittel nach dem Auftauen darf nicht nochmals gefroren werden dies sollte baldmöglichst aufgebraucht werden.

- Im Falle der schnellgefrorenen Lebensmittel befolgen Sie immer die Vorschriften des Herstellers.

- Es ist verboten, das Abtauen mit einem elektrischen Heizgerät oder chemischen Material zu beschleunigen!

- Bewahren Sie keine heißen Töpfe in unmittelbarerer Nähe der Kunststoffteile des Gerätes auf.

- Lagern Sie keine entflammbaren Gase und Flüssigkeiten im Gerät - es besteht Explosionsgefahr.

- Im Gefrierraum dürfen keine kohlensäurehaltigen Getränke in Flaschen eingelagert werden.

- Kontrollieren und reinigen Sie regelmäßig den Tauwasserablauf. Im Fall einer Verstopfung kann das Tauwasser nicht abfließen, dies könnte eine vorzeitige Beschädigung des Gerätes verursachen.

Für die Sicherheit Ihrer Kinder

• Ihre Kinder sollten nicht it den Klebebändern und Verpackungsmaterialien des Gerätes spielen, da Lebensgefahr durch Ersticken besteht!
• Das Gerät sollte ausschließlich von Erwachsenen bedient werden. Achten Sie darauf, daß Ihre Kinder mit dem Gerät oder dessen Bedienungselementen nicht spielen.
• Sollte das Gerät am Ende seine Lebensdauer außer Betrieb gesetzt werden, so ziehen Sie den Netzstecker aus der Steckdose, trennen Sie das Anschlußkabel durch (möglichst nah am Gerät) und montieren Sie die Tür ab. Dadurch verhindern Sie, daß sich spielende Kinder selbst einsperren oder einen Stromschlag erleiden.
• Das Gerät darf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind.

Sicherheitsvorschriften für die Inbetriebnahme

- Stellen Sie das Gerät mit der Rückseite an die Wand. Die Wärme abgebenden Teile (Kompressor und Verflüssiger) sollen die Wand nicht berühren.

• Bevor Sie das Gerät verschieben, sollte der Netzstecker aus in der Steckdose genommen sein.
• Beim Aufstellen des Gerätes achten Sie darauf, daß es nicht auf das Anschlußkabel gestellt wird.
• Achten Sie auf ausreichende Belüftung des Gerätes. Nicht ausreichende Belüftung hätte eine Erwärmung des Gerätes zufolge. Um Ihrem Gerät die erforderliche Belüftung zu sichern, befolgen Sie bitte die Hinweise für die „Inbetriebnahme des Gerätes“.
• Siehe Abschnitt "Standort".

Informationen für Sicherheitsvorschriften von

Isobutan Warnung

• Ihr Gerät enthält im Kältekreislauf Isobutan (R 600a); bei diesem Stoff besteht Feuer- und Explosionsgefahr.
• Belüftungsöffnungen der Geräteverkleidung oder des Aufbaus von Einbaumöbeln nicht verschließen.
• Zum Beschleunigen der Abtauung keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel als die vom Hersteller empfohlenen benutzen.
• Kühlkreislauf nicht beschädigen.
• Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben, die nicht vom Hersteller freigegeben sind.

Um Personen- und Sachschäden zu vermeiden, halten Sie sich an die Sicherheitsvorschriften der Gebrauchsanleitung. Für Schäden infolge von Nichtbeachtung dieser Vorschriften haftet der Hersteller nicht.

Zum Betrieb des Gerätes

Allgemeine Informationen

Sie haben einen Kühlschrank ohne Gefrierfach erworben.

Dementsprechend ist Ihr Gerät für Lagerung von gekühlten Lebensmittel, nicht aber für die Aufbewahrung von Tiefkühlkost und zur

Eiswürfelzubereitung geeignet.

Das Gerät entspricht den Normen der auf dem Typenschild angegebenen Klimaklasse unter Berücksichtigung der dort aufgeführten Temperatur.

Schalter- und Anzeigeanlage

A) Ein-/Ausschaltanzeigelampe grün
B) Temperaturregel- und /Ausschaltknopf
C) Gefrieranzeigelampe
D) Signaltonsperre und Gefrierknopf E) Warnlichtlampe rot

① ○ - A B C D E

Bedienung des Geräts

Inbetriebnahme des Geräts

Stecken Sie den Stecker in die Steckdose. Drehen Sie zum Einschalten des Geräts den Temperaturregelknopf (B) in eine kältere Stellung als << -16°C >>. Dann leuchtet die grüne Signallampe und die rote Signallampe blinkt. Das Aufleuchten des Signallichts für das Ein- und Ausschalten (A) zeigt an, dass das Gerät eingeschaltet ist. Das Blinken der roten Signallampe signalisiert, dass die Temperatur im Gefrierfach nicht erreicht ist. Man hört auch ein unterbrochenes Tonsignal, das durch einmaliges Drücken der Taste (D) wieder ausgeschaltet werden kann. Bringen Sie zum Ausschalten des Gefrierschranks den Knopf (B) in die Stellung << ◆>.

Einstellung der Temperatur

Die Innentemperatur des Gefrierschranks reguliert eine Elektronik, die fünf verschiedene Temperatur- und eine Ausschaltstellung << ➤ hat.

Die Stellung << -16°C >> bezeichnet die höchste (am wenigsten kalte) und die Stellung << -24°C >> bezeichnet die niedrigste (kälteste) Temperatur. Stellen Sie den Thermostateinstellknopf in die gewünschte Position.

Ein

In der Regel ist es am besten, wenn wir gelten Schalter auf << -18°C >> stellen, jedoch ist bei der Auswahl der Temperatur zu berücksichtigen

• die Raumtemperatur, wo wir das Gerät aufgestellt haben,
• wie oft wir die Tür öffnen werden,
• welche Menge an Nahrung wir darin lagern werden,
  • die Stellung des Geräts.

Bei der Auswahl der entsprechenden Temperatur müssen all diese Faktoren berücksichtigt werden und es kann vorkommen, dass es erforderlich ist, etwas zu experimentieren. Um eine niedrigere Temperatur zu erreichen, drehen Sie den Thermostatknopf in eine höhere Position, wenn Sie eine höhere Temperatur einstellen möchten, drehen Sie den Knopf in eine niedrigere Position. Wenn Sie die eingestellte Temperatur ändern, warten Sie bis zur erneuten Änderung 24 Stunden, damit sich die Innentemperatur stabilisiert.

Warnlicht (rot)

Das Aufleuchten des Warnlichts für Temperaturunregelmäßigkeiten (E) zeigt an, dass die Innentemperatur des Gefrierschranks so weit angestiegen ist (über -12 °C), dass eine ständige Lagerung der Nahrungsmittel nicht gewährleistet ist. Wenn wir den Gefrierschrank zum ersten Mal einschalten, bleibt das Warnlicht so lange an, bis die Temperatur erreicht ist, die zur sicheren Lagerung tiefgefrorener Nahrungsmittel erforderlich ist.

Temperaturfehler:

Die Temperatur im Gefrierfach gewährleistet bei normalem Betrieb des Geräts die ständige Lagerung der darin befindlichen Nahrungsmittel. Wenn diese Temperatur aus irgendeinem Grund über einen bestimmten Wert ansteigt (-12 °C), gibt das Gerät ein Warnlicht und einen Signalton ab. Das Warnlichtsignal ist ein ständiges rotes Licht (E), der Signalton ist unterbrochen. Den Signalton können Sie durch einmaliges Drücken des Knopfes (D) beenden.

Einfrieren

Das Einfrieren unterschiedlicher Produkte sollte stets im Gefrierfach nach einer entsprechenden Vorbereitung erfolgen.

Gefrorenes Tiefkühlgut aus der obersten Schublade entnehmen und auf die beiden anderen Schubladen verteilen. Um die maximale Gefrierleistung zu erreichen, die oberste Schublade herausnehmen und das einzufrierende Tiefkühlgut direkt auf den Verdampfer legen. Beim Einfrieren kleinerer Mengen ist eine Herausnahme der Schublade nicht notwendig.

Drücken Sie zum Einschalten des Gefriermodus den Ein-/Ausschalter für Gefrieren (D) 2-3 Sekunden lang; bei kleineren Nahrungsmengen ca. 4 Stunden und bei größeren Warenmengen ca. 24 Stunden, bevor Sie die frische Nahrung gefrieren möchten. Dann leuchtet das gelbe Licht (C) auf. Dann ist der Kompressor ständig zum Erreichen der zum Gefrieren erforderlichen Temperatur in Betrieb.

Nachdem die Nahrung vollständig gefroren ist (was bis zu 24 Stunden dauern kann), kann der Gefriermodus auch manuell durch 2-3 Sekunden langes Drücken des Knopfes (D) ausgeschaltet werden. Wenn Sie die Gefrierfunktion nicht manuell ausschalten, sorgt die Elektronik des Geräts nach Ablauf von 48 Stunden dafür. Das gelbe Licht erlischt dann ebenfalls (C).

Legen Sie das frisch eingefrorene Tiefkühlgut in die entnommene obere Schublade zurück und setzen Sie diese in Betriebsposition in das Gerät ein.

Tips und Hinweise

In diesem Abschnitt erhalten Sie nützliche Hinweise zur Einsparung von Energie sowie zum Umweltschutz.

Und so können Sie Energie sparen:

• Standorte im Bereich direkter Sonneneinstrahlung und Heizungsquellen sind zu vermeiden.
• Achten Sie auf die ausreichende Belüftung des Kompressors und Verflüssigers.

• Verpacken Sie die Lebensmittel in luftdichtem Material, um unnötige Reif- und Eisschichtbildung zu vermeiden.

• Vermeiden Sie bitte, daß frisch einzufrierende Ware mit bereits eingefrorenen Produkten in Berührung kommt.

• Vermeiden Sie unnötiges und zu langes Öffnen der Tür.
• Lassen Sie die heißen Speisen vor dem Einlegen auf Zimmertemperatur abkühlen.
• Um hohe Leistung bei niedrigen Energieverbrauch zu erzielen, muß der Verflüssiger regelmäßig gereinigt werden.

Geräte und Umgebung

Sie haben ein Gerät erworben, dessen Kälte- und Isolierkreislauf umweltverträglich ist und somit die Ozonschicht der Erde in keinerlei Weise beschädigt.

Sollte Ihr Gerät am Ende seiner Lebensdauer aus Ihrem Haushalt entfernt werden, nehmen Spermüllannahmestellen Ihr Gerät entgegen, und entsorgen bzw. wiederverwerten seine verschiedene Teile umweltverträglich.

Informationen über Spermüllannahmestellen erhalten Sie bei den städtischen Ämtern.

Die wiederverwendbaren Teile des Gerätes sind mit diesem Zeichen gekennzeichnet.

Instandhaltung

Abtauen

Es ist eine normale Erscheinung beim Betrieb des Gerätes, dass ein Teil der Feuchtigkeit im Innenraum eine Frost-/Eisschicht bildet.

Eine dicke Eisschicht hat eine isolierende Wirkung, was die Gefrierleistung mindert; das führt zu einem Anstieg der Innentemperatur, des Energieverbrauchs, bei einer bestimmten Stärke der Eisschicht zur Beeinträchtigung der Schließung der Tür des Gefrierfaches, gegebenenfalls zum Türbruch.

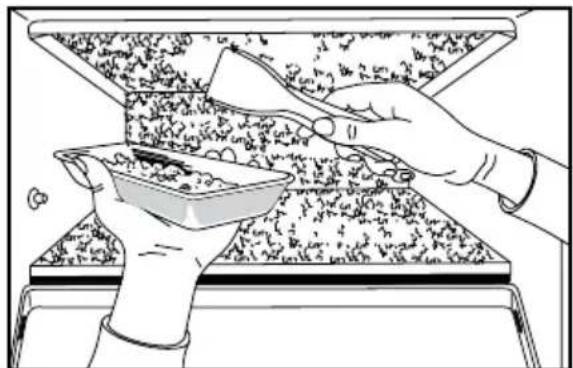

Es ist möglich, eine kleinere Eisschicht mit dem beigefügten Kunststoffschaber zu entfernen.

Die Schale auf dem Bild ist kein Zubehör des Gerätes!

Sollte die Eisschicht so dick sein, dass sie mit dem Kunststoffschaber nicht mehr entfernt werden kann, muss das Gerä

t abgetaut werden. Die Häufigkeit des Abtauens hängt der Benutzung des Gerätes ab.

Abtauen:

Das Gerät vom elektrischen Netz trennen. Ist die Steckdose nicht zugänglich, den Temperatur-Wahlschalter in Position "0" stellen.

Tiefkühlgut herausnehmen, in mehrere Lagen Zeitungspapier einpacken und abgedeckt in einen Korb legen. Dann das Tiefkühlgut an einem möglichst kühlen Ort lagern, beispielsweise im Gefrierfach oder im Kühlraum eines Kühlschrankes.

Lassen Sie die Tür offen.

Wischen Sie das Tauwasser immer wieder mit einem Schwamm oder Tuch zur Seite, wo es sich in der Ablaufrinne im Boden des Gerätes sammelt und wie folgt entfernen lässt:

Eine entsprechend hohe Schale vor das Gerät stellen. Den Kunststoffschaber wie in der Abbildung gezeigt als Tauwasserablauf verwenden. Das Tauwasser läuft durch den Auslass in den Behälter.

Stellen Sie eine Schale oder einen Topf mit heißem Wasser in das Gefrierfach, um den Abtauvorgang zu beschleunigen.

Die nassen Oberflächen nach dem Abtauen trockenreiben und den Tauwasser ablauf entfernen.

Gerät einschalten bzw. an die Stromversorgung anschließen.

Den Temperatur-Wahlschalter in die mittlere Stellung drehen und das Gerät so laufen lassen.

Nach dem Erlöschen der roten Leuchte das Tiefkühlgut zurücklegen.

Regelmäßige Reinigung

Zweckmäßig ist es, den Gefrierschrank mit dem Abtauen gleichzeitig zu reinigen.

Verwenden Sie bei der Reinigung bitte keine Scheuermilch oder Seife.

Ziehen Sie den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit lauwarmem Wasser aus, und anschließend gut trocken.

Die Türdichtung waschen Sie am besten mit klarem Wasser ab.

Nach der Reinigung können Sie den Netzstecker wieder in die Steckdose stecken.

Ein- bis zweimal jährlich sollten Sie auf der Rückseite des Kühlschrankes den Staubbelag am Kondensator entfernen.

Gerät außer Gebrauch

Wenn Sie das Gerät längere Zeit nicht benutzen, gehen Sie wie folgt vor:

Stellen Sie den Temperaturregelknopf in die Stellung << ♦>.

Ziehen Sie den Netzstecker aus der Steckdose.

Nehmen Sie die Nahrungsmittel aus dem Gerät.

Nehmen Sie das Abtauen und Reinigen wie beschrieben vor.

Lassen Sie die Tür etwas offen, damit sich im Innenraum keine Gerüche bilden.

Fehlerbeseitigung

Bei allen elektrischen Geräten können Störungen auftreten, zu deren Beseitigung Sie nicht unbedingt den Kundendienst benötigen. In der nächsten Tabelle wollen wir Ihnen über diese Störungen ein paar Hinweise geben, damit Sie von überflüssigen Reparaturkosten verschont bleiben.

Wir machen Sie darauf aufmerksam, daß bei jedem arbeitenden Kompressor-Aggregat Geräusche auftreten, die teils vom laufenden Motor, teils vom Kältemittel, das durch die Rohre strömt, herrühren. Das ist kein Fehler, sondern ein Zeichen der normalen Funktion.

Wir möchten Sie noch einmal darauf hinweisen, daß das Kühlaggregat nicht ununterbrochen laufen muß. Wenn der Thermostat es also abschaltet, und das Kälteaggregat nicht in Betrieb ist, so bleibt die Stromversorgung dennoch gewährleistet. Berühren Sie nicht die stromführen den Teile des Gerätes solange Ihr Gerät an das Stromnetz angeschlossen ist!

Fehlererscheinung	Mögliche Fehlerursache	Behebung
Das Gerät kühlt nicht ausreichend	Der Temperaturregler ist falsch eingestellt. (Der Temperaturregler ist auf einer zu niedrigen Stufe.Vor dem Gefrieren wurde das Gerät nicht ausreichend abgekühlt.Einlagerung großer Nahrungsmittel.Zu viel zu gefrierende Nahrungsmittel wurden gleichzeitig untergebracht.Warme Nahrungsmittel wurden eingelagert.Die Tür ist nicht vollständig geschlossen.	Einstellen einer höheren Stufe.Entsprechend lange Vorkühlung des Geräts.Zerteilen der Nahrungsmittel.Einlagerung von weniger Nahrungsmitteln.Einlagerung von Nahrungsmitteln mit maximal Zimmertemperatur.Kontrolle des geschlossenen Zustandes der Tür.
Das Gerät kühlt zu stark.	Der Temperaturregler ist auf einer zu hohen Stufe.	Einstellen einer niedrigeren Stufe.
Das Gerät kühlt überhaupt nicht.	Der Netzstecker ist nicht in entsprechender Weise an der Steckdose angeschlossen.In der Steckdose ist keine Netzspannung.Der Temperaturregler ist in der Stellung "0".	Kontrolle des entsprechenden Anschlusses.Kontrolle des Vorhandenseins von Spannung.Kontrolle der Einstellung des Temperaturregelknopfes.
Das Gerät ist laut.	Das Gerät ist nicht entsprechend aufgestellt.	Kontrolle des stabilen Stehens des Geräts. (Es sollen immer alle vier Füße auf dem Boden sein.)
Grüne Kontrolllampe blinkt	Temperatursensor - Störung	Rufen Sie den Kundendienst

Betriebsstörung

Wenn die Elektronik des Geräts den Wert der TATSÄCHLICHEN Temperatur nicht wahrnimmt, beginnt an der Anzeigeanlage des Gefrierschrankes das Warnlicht zu blinken. Das Gerät funktioniert mit Hilfe eines Ersatzprogramms weiter, bis das Personal der lokalen Vertragswerkstatt das Problem behebt.

Zu Händen von Inbetriebnahmer

Technische Daten

Model	EUT 11004W
Bruttoinhalt (L)	110
Nettoinhalt (L)	91
Breite (mm)	550
Höhe (mm)	850
Tiefe (mm)	612
Energieverbrauch (kWh/24Std)	0,504
(kWh/Jahr)	184
Energieeffizienzklasse	A+
Gefriervermögen (kg/24Std)	12
Maximale Lagerzeit bei Störungen (h)	22
Nennstromstärke (A)	0,8
Gewicht (kg)	39

Inbetriebnahme

Transport, Auspacken

Das Gerät sollte stehend und in Originalverpackung transportiert werden.

Nach jedem Transport muß das Gerät zur Beruhigung des Kältekreislaufes ca. 4 Stunden ruhig stehen, bevor es eingeschaltet wird.

Prüfen Sie zunächst, ob das Gerät unbeschädigt angeliefert wurde. Sollten Sie Schäden feststellen, benachrichtigen Sie umgehend den Händler, bei dem Sie das Gerät gekauft haben. In diesem Falle bewahren Sie das Verpackungsmaterial auf.

Reinigung

Entfernen Sie alle Klebebänder, die die Zubehörteile des Gerätes gegen Verrutschen gesichert haben.

Das Geräteinnere und alle Zubehörteile mit lauwarmem Wasser reinigen, dem ein mildes Reinigungsmittel zugesetzt werden kann. Benutzen Sie einen weichen Lappen.

Nach der Reinigung wischen Sie das Geräteinnere trocken.

Standort

Die Umgebungstemperatur hat eine Auswirkung auf den Energieverbrauch und die einwandfreie Funktion des Kühlgerätes.

Bei der Standortwahl sollten Sie darauf achten, das Gerät in einem Raum mit einer Umgebungstemperatur in Betrieb zu setzen die seiner Klimaklasse entspricht. Die Klimaklasse ist dem Typenschild zu entnehmen.

Klimaklasse	Umgebungstemperatur
SN +10	... +32 °C
N +16	.. +32 °C
ST +16	... +38 °C
T +16	.. +43 °C

Sinkt die Raumtemperatur unter die untere Grenze, kann ein ungewünschter Temperaturanstieg im Gefrierbereich erfolgen.

Steigt die Raumtemperatur über die obere Grenze, schaltet sich der Kompressor für längere Zeit ein, es kann ein Temperaturanstieg im Innenraum entstehen bzw. der Energieverbrauch erhöht werden.

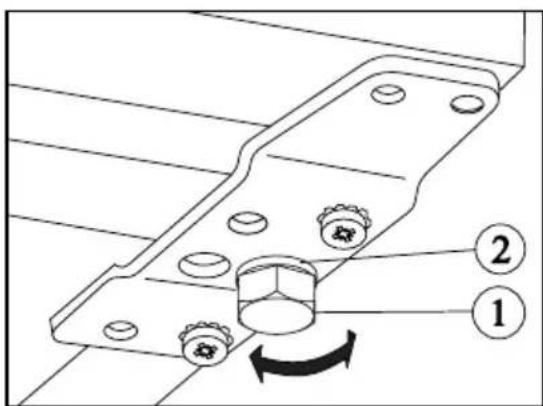

Das Gerät soll waagerecht auf dem Boden stehen. Dies erreichen Sie mit den 2 verstellbaren Füßen (1) (vorne unten). Zu den Füßen gehört jeweils eine Distanzscheibe (2). Diese Scheiben können auch entfernt werden, wenn es die Positionierung erfordert.

Standorte für das Kühlgerät im Bereich direkter Sonneneinstrahlung oder unmittelbar neben einem Ofen, Herd oder Heizungskörper sind zu vermeiden.

Wenn die Räumlichkeit dies nicht zuläßt, sollten Sie die Mindestabstände zu solchen Geräten einhalten:

- zu Gas- und Elektroherden 3 cm.

Kann dieser Abstand nicht eingehalten werden, muß eine 0,5-1

cm dicke nicht brennbare Isolierplatte dazwischen gestellt werden.

- zu Öl- und Kohleherden 30 cm

Das Kühlgerät ist so gefertigt, daß es bis zum Anschlag an die Wand gestellt werden kann.

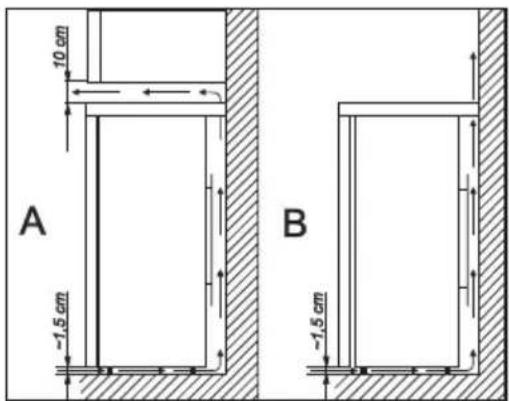

Beim Aufstellen müssen die Mindestabstände eingehalten werden. (siehe Abb.)

A: Wenn das Kühlgerät unter einen Hängeschrank aufgestellt wird

B: Wenn das Kühlgerät „frei“ steht

10 cm -1.5 cm A B -1.5 cm

Wechsel des Türanschlags

Wenn der Türanschlag aus räumlichen Gründen gewechselt werden muß, so besteht die Möglichkeit, den Türanschlag auf die linke Seite zu montieren.

Der Türanschlag ist vom Werk aus rechtsseitig montiert.

Gehen Sie bitte in der Reihenfolge der nachstehenden Beschreibung und Abbildungen vor:

- Stellen sie sicher daß das Gerät vom Netz getrennt ist (Netzstecker aus der Steckdose ziehen).

- Kippen Sie das Gerät vorsichtig nach hinten, achten Sie aber darauf, daß der Kompressor den Boden nicht berührt. Nehmen Sie sich am besten eine zweite Person zu Hilfe, die das

Gerät festhält.

- Schrauben Sie die verstellbaren Füße (2 Stück) ab, und entfernen Sie die untere Halterung, indem Sie die 2 Schrauben auf der einen Seite und die 1 Schraube auf der anderen Seite abschrauben.

- Hängen Sie die Tür des Kühlgeräts durch leichtes Ziehen nach unten ab.

- Schrauben Sie den oberen Türscharnierstift des Kühlschranks ab, und schrauben Sie ihn auf der anderen Seite wieder ein.

- Hängen Sie die Tür des Kühlgeräts auf die obere Türangel auf.

- Setzen Sie den Bolzen in das Scharnier in der Pfeilrichtung um.

- Befestigen Sie die Halterung an der anderen Seite, achten Sie aber darauf, daß die Tür sich nicht bewegt.

- Schrauben Sie die 1 Schraube auf der anderen Seite in die frei gewordene Stelle, und befestigen Sie die 2 Füße. Jetzt können Sie das Gerät aufstellen.

- Setzen Sie die Türgriffe auf der anderen Seite auf und stecken Sie die im Beutel dieser An-weisung mitgelieferte Plastikstopfen in die frei gewordenen Öffnungen ein. - Positionieren Sie nun das Gerät, richten Sie es waagerecht aus, und schließen Sie es an.

Elektrischer Anschluß

Das Gerät kann nur an ein, mit einer 230-240 V Nennspannung und 50 Hz Nennfrequenz versehenes Netz mit Wechselspannung angeschlossen werden.

Das Gerät muß an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Lassen Sie sich gegebenenfalls - von einem qualifizierten - Elektriker in der Nähe des Kühlschrankes eine Schutzkontaktsteckdose vorschriftsmäßig installieren zu lassen.

CE Dieses Gerät entspricht der EG-Richtlinie Niederspannung

- 73/23 EWG - 73/02/19 - und Elektromagnetische Verträglichkeit

- 89/336 EWG - 89/05/03 in der jeweils aktuellen Fassung

- 96/57 EEC - 96/09/03 (Energieeffizienzrichtlinie) und nachfolgende Neufassungen.
