BEDIENUNGSANLEITUNG S 770 MIELE

de Gebrauchsanweisung Bodenstaubsauger

Sicherheitshinweise und Warnungen 4
Ihr Beitrag zum Umweltschutz 9
Gerätebeschreibung 10
Vor dem Gebrauch 12
Verwendung des mitgelieferten Zubehörs 13
Gebrauch 13
Abstellen, Transportieren und Aufbewahren 14
Wartung 15
Wo bestehtich Staubbeutel und Filter? 16
Welche Staubbeutel und Filter sind richtig? 16
Wann tausche ich den Staubbeutel aus? 16
Funktion der Staubbeutel-Wechselanzeige. 16
Wie tausche ich den Staubbeutel aus? 17
Wann tausche ich den Motorschutzfilter aus? 17
Wie tausche ich den Motorschutzfilter aus? 17
Wann tausche ich den Abluftfilter aus? 17
Wie tausche ich den Abluftfilter Air Clean aus? 17
Wie tausche ich die Abluftfilter Active Air Clean und Active HEPA aus? 18
Abluftfilter umrusten 18
Wann tausche ich die Fadenheber aus? 18
Wie tausche ich die Fadenheber aus? 18
Laufrolle der Bodendüse reinigen 19
Pflege 19
Störungen 19
Kundendienst 20
Garantiebedingungen 20
Nachkaufbares Zubehor 20
Bodendusen/-bürsten 20
Sonstiges Zubehr. 21
Filter 21

Dieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schaden an Personen und Sachen führen.

Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Gebrauch und Wartung des Staubsaugers.

Dadurch schützen Sie sich und andere und vermeiden Schäden an dem Staubsauger.

Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäß Verwendung

Dieser Staubsauger ist dazu bestimmt, im Haushalt und in haushaltsächlichen Umgebungen verwendet zu werden.
Dieser Staubsauger ist nicht für den Gebrauch im Außenbereich bestimmt.
Benutzen Sie den Staubsauger ausschließlich zum Aufsaugen von trockenem Sauggut. Menschen und Tiere dürfen Sie mit dem Staubsauger nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.
Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sichere zu bedieren, dürfen diesen Staubsauger nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

▶ Kinder unter acht Jahren mussen vom Staubsauger ferngehalten werden, es sei dess, sie werden ständig beaufsichtigt.
▶ Kinder ab acht Jahren dürfen den Staubsauger nur ohne Aufsicht bedieren, wenn他们在 Staubsauger so erklärt wurde, dass sie diesen safer bedieren konnen. Kinder,müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen konnen.
▶ Kinder dürfen den Staubsauger nicht ohne Aufsicht rei-nigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Höhe des Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger speilen.

Technische Sicherheit

Kontrollieren Sie den Staubsauger vor der Benutzung auf sightbare Schäden. Nehmen Sie einen beschädigten Staubsauger nicht in Betrieb.
Vergleichen Sie die Anschlussdaten auf dem Typenschild des Staubsaugers (Netzspannung und Frequenz) mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen.
Die Netzsteckdose muss über eine Sicherung 16 A oder 10 A träge abgesichert sein.

▶ Eine Reparatur des Staubsaugers während der Garantiezeitarf nur von einem von Miele autorisierten Kunden. Dienst ausgeführrt werden, da sonst bei nachfolgenden Schaden kein Garantieanspruch besteht.
Benutzen Sie das Anschlusskabel nicht zum Tragen des Staubsaugers undziehen Sie den Netzstecker nicht am Anschlusskabel aus der Steckdose.

Ziehen Sie das Anschlusskabel nicht über scharfe Kanten und quetschen Sie es nicht ein.

Vermeiden Sie früiges Überfahren des Anschlusskabels. Anschlusskabel, Netzstecker und Steckdose können damit beschadigt werden und ihre Sicherheit gefährden.

Benutzen Sie den Staubsauger nicht, wenn das Anschlusskabel beschädigt ist. Lassen Sie ein beschädigtes Anschlusskabel nur komplett mit der Kabeltrommel austauschen. Aus Sicherheitsgründen darauf der Austausch nur voneiner von Miele autorisierten Fachkraft oder vom Miele Werkkundendienst vorgenommen werden.

Beim Saugen - vor allem von Feinstaub, wie z. B. Bohrstaub, Sand, Gips, Mehl usw. - kommt es naturgemäß zu elektrostatischen Aufladungen, die sich in bestimmten Situationen entladen können. Um die unangenehme Wirkung der elektrostatischen Entladungen zu vermeiden, ist an der Unterseite des Handgriffes eine Metalleinlage eingearbeitet. Achten Sie deshalb daraufuf, dass ihre Hand diese Metalleinlage beim Saugen dauerhaft berührt.

Schalten Sie den Staubsauger immer nach dem Gebrauch, vor jedem Zubehörwechsel und vor jeder Reinigung / Wartung aus. Ziehen Sie den Netzstecker aus der Steckdose.
▶ Tauchen Sie den Staubsauger niemals in Wasser und reinigen Sieihn nur trocken oder mit einem leicht feuchten Tuch.
Lassen Sie Reparaturen nur von einer von Miele autorisierten Fachkraft ausführren. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen.

Sachgemäßer Gebrauch

Benutzen Sie den Staubsauger nicht ohne Staubbeutel, Motorschutzfilter und Abluftfilter.
Wenn kein Staubbeutel eingesetzt ist, kann der Staubraumdeckel nicht geschlossen werden. Wenden Sie keine Gewalt an.
Saugen Sie keine brennenden oder gluhenden Gegenstände, wie z. B. Zigaretten oder scheinbar verloschene Asche bzw. Kohle, auf.
Saugen Sie keine Flüssigkeiten und keinen feuchten Schmutz auf. Lassen Sie feucht gereinigte oder schampunierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.
Saugen Sie keinen Tonerstaub auf. Toner, der z. B. bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfähig sein.

Saugen Sie keine leicht entflammbaren oder explosiven Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind.
Vermeiden Sie beim Saugen mit einer Saugduse oder dem Saugrohr, in Kopfnähe zu kommt.

Zubehör

Fassen Sie beim Saugen mit einer Miele Turbobürstenicht in die laufende Bürstenwalze.
Achten Sie beim Saugen mit dem Handgriff ohne aufge- stecktes Zubehör daraufuf, dass der Handgriff nicht beschä-digt ist.
Verwenden Sie nur Staubbeutel, Filter und Zubehör mit dem "Original Miele"-Logo. Nur dazu kann der Hersteller die Sicherheit gewährleisten.

Miele haftet nicht für Schäden, die durch bestimmungs-widrigen Gebrauch, falsche Bedienung und infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Entsorgung der Verkaufsverpackung

Die Verpackung schützt den Staubsauger vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Geben Sie die Verpackung zur Entsorgung in die dualen Systeme (z. B. gelber Sack / gelbe Tonne).

Entsorgung der Staubbeutel und der eingesetzten Filter

Staubbeutel und Filter sind aus umweltverträglichen Materialien hergestellt. Die Filter konnen Sie über den normalen Hausmull entsorgen. Dies trifft auch auf den Staubbeutel zu, sofern er keinen im Hausmull verbotenen Schmutz enthalt.

Entsorgung des Altgerätes

Entnahmen Sie vor der Entsorgung des Altgerätes den Staubbeutel und die eingesetzten Filter und geben Sie diese Teile in den Hausmull.

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung konnen diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrwohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei ihrer Handl.

Bitte sorgen Sie damit, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

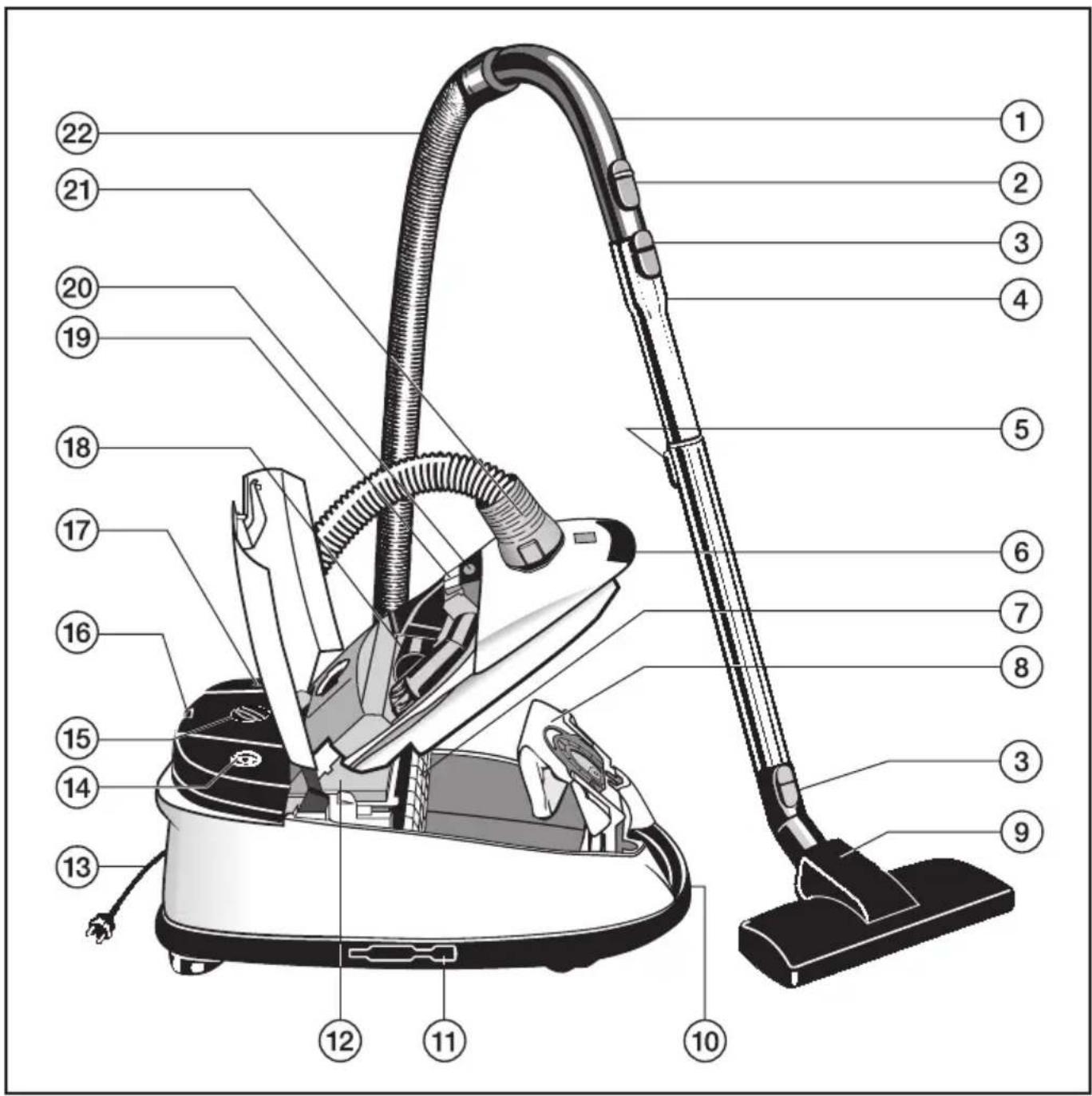

① Handgriff
② Nebenluftsteller
③ Entriegelungstasten
④ Teleskopsaugrohr *
⑤ Verstellknopf für Telescopsaugrohr *
⑥ Entriegelungstaste für Staubraumdeckel
⑦ Motorschutzfilter
Staubbeutel
⑨ Bodendüse
10 Tragegriff
⑪ Park-System zur Aufbewährung
⑫ Abluftfilter
13 Anschlusskabel
(14) Fußtaste für automatische Kabelaufwicklung
⑤ Saugleistungswahler
16 Park-System für Saugpausen
⑰ Fußtaste Ein / Aus ①
⑱ Zubehörfach
19 Staubbeutel-Wechselanzeige
20 Entriegelungstaste fur Zubehörfach
21 Saugstutzen
22 Saugschlauch

• je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unterschiedlich bzw. nicht vorhanden.

Nachkaufbares Zubehör

Für diesen Staubsauger erhalten Sie nachkaufbares Zubehör bei ihrem Fachhändler, beim Miele Werkkundendienst oder im Internet über die Seite www.miele-shop.com.

Die in den Kapiteln angegebenen Abbildungen finden Sie auf den Ausklappseiten am Ende dieser Gebrauchsanweisung.

Vor dem Gebrauch

Saugschlauch anschließen (Abb. 1)

• Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers.

Saugschlauch abnehmen (Abb. 2)

• Drücken Sie die Entriegelungstasten seitlich am Saugstutzen undziehen Sieihn aus der Saugöffnung.

Je nach Modell verfügbar Ihr Staubsauger über eines der folgenden Saugrohre.

• EasyLock Saugrohr

• zweiteiliges Teleskopsaugrohr

• dreiteiliges Telescopsaugrohr

EasyLock Saugrohre zusammenstecken (Abb. 3)

• Nehmen Sie das Saugrohr mit dem Verbindungsstück und steken Sie es nach links und rechts drehend in das zweite Saugrohr, bis die Verrieglung deutlich einrastet.
• Schieben Sie das Verbindungsstück bis zum Einrasten nach oben.

Handgriff und Saugrohr zusammenstecken (Abb. 4)

① Stecken Sie den Handgriff bis zum deutlichen Einrasten in das EasyLock Saugrohr / Telescopsaugrohr. Führn Sie dazu die Einfuhrhilfen beider Teile aufeinander zu.

Handgriff abnehmen

② Drucken Sie die Entriegelungstaste, wenn Sie die Teile voneinander trennen möchten undziehen Sie den Handgriff mit einer leichten Drehung aus dem Saugrohr.

Zweiteiliges Telescopsaugrohr einstellen (Abb. 5)

Dieses Telescopsaugrohr besteht aus zwei ineinander gesteckten Rohrteilen, die Sie auf die jeweils bequemste Länge auseinanderziehen konnen.

• Drücken Sie den Verstellknopf und stellen Sie das Telescopsaugrohr auf die gewünschte Länge ein.

Dreiteiliges Telescopsaugrohr einstellen (Abb. 6)

Dieses Telescopsaugrohr besteht aus drei ineinander gesteckten Rohrteilen.

① Drücken Sie die Entriegelungstaste des unteren Rohrteils undziehen Sie es bis zum deutlichen Einrasten hinaus.Drucken Sie diese Entriegelungstaste auch, wenn Sie das Rohrteil wieder einschieben mochten. Die Verriegelung rastet deutlich ein.
(2) Drücken Sie den Verstellknopf und stellen Sie das Telescopsaugrohr auf die gewünschte Länge ein.

Bodendüse aufstecken (Abb. 7)

• Stecken Sie die Bodendüse nach links und rechts drehend auf das Saugrohr, bis die Verriegelung deutlich einrastet.
• Drücken Sie die Entriegelungstaste, wenn Sie die Bodendüse vom Saugrohr abnehmer möchten.

Bodendüse einstellen (Abb. 8 + 9)

Die Bodendüse ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers.

Je nach Modell ist ihre Bodendüse mit folgenden Symbolen bedruckt.

und
und

Saugen Sie Teppiche und Teppichboden mit versenkten Borsten:

Drucken Sie die Fußtaste oder

Saugen Sie unempfindliche Hartböden mit hereausgestillten Borsten:

■ Drucken Sie die Fußtaste oder

Saugen Sie Böden mit sehr tiefen Fugen oder Ritzen immer mit der Bodendüse mit Herausgestelltten Borsten.

Verwendung des mitgelieferten Zubehörs (Abb. 10)

Folgendes Zubehör liegt bei:

① Fugendüse
② Saugpinsel
③ Polsterdüse

Zubehör entnahmen (Abb. 11)

• Drücken Sie die Entriegelungstaste und öffnen Sie das Zubehörfach.
  Entnehmen Sie das gewünschte Zubehör.
  SchlieBen Sie das Zubehörfach, in dem Sie den Deckel zudrücken.

Bodendüse (Abb. 12)

Auch geeignet zum Absaugen von Treppenstufen.

Saugen Sie Treppen aus Sicherheitsgründen von unten nach oben ab.

Gebrauch

Anschlusskabel Herausziehen (Abb. 13)

Ziehen Sie das Anschlusskabel bis zur gewünschten Länge hers aus (max. ca. 5,5 m).
- Stecken Sie den Netzstecker in die Steckdose.

Das Anschlusskabel müssen Sie bei einer Betriebszeit von länger als 30 Minuten komplett herausziehen. Gefahr der Überhitzung und Schädigung.

Aufrollen (Abb. 14)

■ Ziehen Sie den Netzstecker aus der Steckdose.
- Treten Sie die Fußtaste für die automatische Kabelaufwicklung - das Anschlusskabel rollt automatisch auf.

Ein- und Ausschalten (Abb. 15)

Treten Sie die Fußtaste Ein / Aus ①.

Saugleistung wahlen (Abb. 16)

Sie können die Saugleistung des Staubsaugers der jeweiligen Saugsituacion anpassen. Durch Reduzierung der Saugleistung verringern Sie die Schiebekraft an der Bodenduse deutlich.

Am Staubsauger sind den Leistungsstufen Symbole zugeordnet, die beisellschaft zeigen, wofür die jeweilige Leistungsstufe zu empfehlen ist.

• Gardinen, Textilien
• Polstermöbel, Kissen
• hochwertige Veloursteppiche, Brücken und Läufer
  -energiesparendes tätigliches Saugen bei geringer Gerauschentwicklung
• Teppiche und Teppichböden aus Schlingenware
• Hartböden, stark verschmutzte Teppiche und Teppichböden
  Drehen Sie den Saugleistungswähler auf die gewünschte Leistungsstufe.

Nebenluftsteller öffnen (Abb. 17)

Sie können die Saugleistung kurzzeitig reduzieren, z. B. um ein Festsaugen an textilen Bodenbelägen zu verhindern.

• Öffnen Sie den Nebenluftsteller am Handgriff nur soweit, bis sich die Saugdüse leicht bewegenlässt.

Dadurch verringert sich die Schiebekraft an der jeweils verwendeten Saugduse.

Beim Saugen (Abb. 18)

Beim Saugen - vor allem von Feinstaub, wie z. B. Bohrstaub, Sand, Gips, Mehl usw. - kommt es naturgemäß zu elektrostatischen Aufladungen, die sich in bestimmten Situationen entladen können. Um die unangenehme Wirkung der elektrostatischen Entladungen zu vermeiden, ist an der Unterseite des Handgriffes eine Metalleinlage ein-gearbeitet. Achten Sie deshalb daraufuf, dass ihre Hand diese Metalleinlage beim Saugen dauerhaft berührt.

Abstellen, Transportieren und Aufbewahren

Park-System für Saugpausen (Abb. 19)

In kurzen Saugpausen konnen Sie das Saugrohr mit der Bodendüse bequem am Staubsauger abstellen.

• Stecken Sie die Bodendüse mit dem Parknocken in das Park-System.

Befindet sich der Staubsauger hier bei auf einer schrägen Fläche, z. B. auf einer Rampe, so - schieren Sie die Rohrteile des Teleskopsaugrohres komplett ein - nutzen Sie das Park-System nicht, wenn Ihr Staubsauger mit einem EasyLock Saugrohr ausgestattet ist.

Park-System zur Aufbewährung (Abb. 20 + 21)

Schalten Sie den Staubsaugernach Gebrauch aus. Ziehen Sie denNetzstecker aus der Steckdose.

Ist Ihr Staubsauger mit einem EasyLock Saugrohr ausgestattet, so ist es hilfreich, die beiden Rohrteile voneinander zu trennen.

• Drücken Sie die Entriegelungstaste am unteren Saugrohr undziehen Sie das obere Saugrohr Heraus.
• Stecken Sie das Verbindungsstück des oberen Saugrohres in das unter Saugrohr.
• Stellen Sie den Staubsauger aufrecht hin.

Ist Ihr Staubsauger mit einem Teleskop-saugrohr ausgestattet, so ist es hilfreich, die Rohrteile komplett einzuschieben.

• Stecken Sie die Bodendüse mit dem Parknocken von oben in den Saugrohrhalter.

So konnen Sie den Staubsauger bequem tragen oder zum Aufbewahren abstellen.

Wartung

Schalten Sie den Staubsauger vor jeder Wartung aus undziehen Sie den Netzstecker aus der Steckdose.

Das Miele Filtersystem besteht aus drei Komponenten.

Staubbeutel

• Motorschutzfilter

• Abluftfilter

Um die einwandfrei Saugleistung des Staubsaugers zu gewährleisten, müssen Sie diese Filter von Zeit zu Zeit austauschen.

Verwenden Sie nur Staubbeutel, Filter und Zubehör mit dem "Original Miele"-Logo. Nur dann kann die Saugleistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden.

Die Verwendung von Staubbe-teln aus Papier oder papierahnlichen Materialien sowie von Staub-beuteln mit einer Halteplatte aus Pappe kann ebenso zu schwerwied-genden Schaden am Staubsauger führen und einen Verlust der Garantie nach sichziehen wie der Einsatz von Staubbeuteln ohne "Original Miele"-Logo.

WobekommenichStaubbeutelund Filter?

Original Miele Staubbeutel und Filter erhalten Sie bei Ihr dem Fachhändler oder beim Miele Werkkundendienst sowie im Miele Onlineshop.

Welche Staubbeutel und Filter sind richtig?

Original Miele Staubbeutel mit roter Halteplatte vom Typ F/J/M und Original Miele Filter erkennen Sie an dem "Original Miele"-Logo auf der Verpackung oder direkt auf dem Staubbeutel.

In jeder Packung Miele Staubbeutel liegt zusammen ein Abluftfilter Air Clean und ein Motorschutzfilter.

Möchten Sie Original Miele Abluftfilter einzeln nachkaufen, so nennen Sie Ihrrem Fachhändler oder dem Miele Werkkundendienst die Modellbezeichnung Ihres Staubsaugers, damit Sie die richtigen Teile bereitsommen. Sie können diese Teile aber auch bequem im Miele Onlineshop bestellen.

Wann tausche ich den Staubbeutel aus? (Abb. 22)

Wenn die Farbskala das Sichtfenster der Staubbeutel-Wechselanzeige rot ausfüllt, müssen Sie den Staubbeutel austauschen.

Staubbeutel sind Einwegartikel. Entsorgen Sie volle Staubbeutel. Verwenden Sie diese nicht mehrfach. Verstopfte Poren reduzieren die Saugleistung des Staubsaugers.

Zur Prüfung

• Stecken Sie die Bodendüse auf.
  Schalten Sie den Staubsauger ein und stellen Sie den Saugleistungswahler auf maximale Saugleistung.
  Heben Sie die Bodendüse ein Stück vom Fußboden ab.

Funktion der Staubbeutel-Wechselanzeige

Die Funktion der Anzeige ist auf Mischstaub ausgelegt: Staub, Haare, Faden, Teppichfusseln, Sand usw.

Wenn Sie viel Feinstaub saugen, wie z. B. Bohrstaub, Sand, eventuell auch Gips oder Mehl, verstopfen die Poren des Staubbeutels sehr schnell. Die Anzeige wird dann bereits "voll" anzeigen, selbst wenn der Staubbeutel noch nicht voll ist. Er muss dann ausgetauscht werden.

Saugen Sie weitere Haare, Teppich-, Wollfusseln usw., so kann die Anzeige erst reagieren, wenn der Staubbeutel bereits prall gefällt ist.

Wie tausche ich den Staubbeutel aus? (Abb. 23, 24 + 25)

• Drücken Sie die Entriegelungstaste in der Griffludte und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf.

Dabei schließt sich der Hygienneverschluss des Staubbeutels automatisch, sodass kein Staub entweichen kann.

■ Ziehen Sie den Staubbeutel an der Grifflasche aus der Aufnahme.
- Stecken Sie den neuen Staubbeutel bis zum Anschlag in die Aufnahme. Lassen Sieihn damit so zusammengefaltet, wie Sie他们在Verpackung entnehmen.
Entfalten Sie den Staubbeutel im Staubraum so welt wie möglich.
SchlieBen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel damit nicht eingeklemmt wird.

Eine Leerbetriebssperre verhindert das Schlieben des Staubraumdeckels, wenn kein Staubbeutel eingesteckt ist. Keine Gewalt anwenden!

Wann tausche ich den Motorschutzfilter aus?

Immer dann, wenn Sie eine neue Packung Miele Staubbeutel anbrechen. In jeder neuen Packung Miele Staubbeutel liegt zusätzlich ein Motorschutzfilter.

Wie tausche ich den Motorschutzfilter aus? (Abb. 26)

• Öffnen Sie den Staubraumdeckel.
• Öffnen Sie die Filterklappe und tauschen Sie den Motorschutzfilter aus.
  SchlieBen Sie die Filterklappe.
  Schlieben Sie den Staubraumdeckel.

Wann tausche ich den Abluftfilter aus?

Je nach Modell ist serialnbig einer der folgenden Abluftfilter eingesetzt (Abb. 27).

a Air Clean

Tauschen Sie diesen Abluftfilter immer dann, wenn Sie eine neue Packung Miele Staubbeutel anbrechen. In jeder Packung Miele Staubbeutel liegt zusätzlich ein Abluftfilter Air Clean.

b Active Air Clean SF-AAC 30 (schwarz)
c Active HEPA SF-AH 30 (blau)

Tauschen Sie diese Abluftfilter jeweils nach ca. einem Jahr.

Den Zeitpunkt konnen Sie auf dem Abluftfilter notieren.

Wie tausche ich den Abluftfilter Air Clean aus? (Abb. 28 + 29)

Achten Sie darauf, dass immer nure ein Abluftfilter eingesetzt ist.

• Öffnen Sie den Staubraumdeckel.
  Entriegeln Sie das Filtergitter undnehmen Sie den verbrauchten Abluftfilter an der sauberen Hygienefläche (Pfeil) Heraus.
• Legen Sie den neuen Abluftfilter Air Clean ein.

Möchten Sie aber einen Abluftfilter Active Air Clean oder Active HEPA einsetzen, so beachten Sie dazu unbedingt das Kapitel "Abluftfilter umrüsten".

■ Verriegeln Sie das Filtergitter.
SchlieBen Sie den Staubraumdeckel.

Wie tausche ich die Abluftfilter Active Air Clean und Active HEPA aus? (Abb. 30 + 31)

Achten Sie darauf, dass immer nure ein Abluftfilter eingesetzt ist.

• Öffnen Sie den Staubraumdeckel.
  Entriegeln Sie den Abluftfilter und entnahmen Sieihn.
• Legen Sie den neuen Abluftfilter ein, fixieren Sieihn nach hinten und verriegeln Sieihn.

Möchten Sie aber einen Abluftfilter Air Clean * 一 **en, so beachten Sie dazu unbedingt das Kapitel "Abluftfilter umrusten".

Schlieben Sie den Staubraumdeckel.

Abluftfilter umrüsten (Abb. 27)

Je nach Modell ist serialnätig einer folgenden Abluftfilter eingesetzt.

a Air Clean
b Active Air Clean SF-AAC 30 (schwarz)
c Active HEPA SF-AH 30 (blau)

Beim Umrüsten beachten

1. Wenn Sie anstelle des Abluftfilters a einen Abluftfilter b oder c setzen, so müssen Sie zusammen das Filtergitter hersausnehmen und davon den entsprechenden neuen Abluftfilter setzen.

2. Wenn Sie anstelle des Abluftfilters b oder c einen Abluftfilter a setzen, somüssen Sie zusammen unbedingt ein Filtergitter * setzen, siehe Abb. 32.

3. Filtergitter - siehe Kapitel "Nachkaufbares Zubehr"

Achten Sie darauf, dass immer nure ein Abluftfilter eingesetzt ist.

Wann tausche ich die Fadenheber aus?

Die Fadenheber am Saugmund der Bodendüse sind austauschbar.
Erneuern Sie die Fadenheber, wenn der Flor verschlissen ist.

Wie tausche ich die Fadenheber aus? (Abb. 33)

Heben Sie die Fadenheber, z. B. mit einem Schlitz-Schraubendreher, aus den Einsteckschlitzen. Dazu sind jeweils zwei Einkerbungen angebracht.
- Ersetzen Sie die Fadenheber durch neue.

Wie tausche ich die Fadenheber der Bodendüse FiberTeQ aus? (Abb. 34)

Heben Sie die Fadenheber, z. B. mit einem Schlitz-Schraubendreher, seitlich aus den Einsteckschlitzen.
■ Ersetzen Sie die Fadenheber durch neue.

Laufrolle der Bodendüse reinigen (Abb. 35)

(nicht notwendig bei der Bodendüse FiberTeQ)

① Entriegeln Sie die Rollenachse (Bajonettverschluss) mit einer Münze.
② Drucken Sie die Rollenachse Heraus und entnehmer Sie diese.
③ Entnahmen Sie die Laufrolle.

Entfernen Sie anschließend Faden und Haare, setzen Sie die Laurolle wieder ein und verriegeln Sie die Rolienachse.

Ersatzteile besteht Sie beim Miele Fachhändler oder beim Miele Werkkundendienst.

Pflege

Schalten Sie den Staubsauger vor jeder Reinigung aus undziehen Sie den Netzstecker aus der Steckdose.

Staubsauger und Zubehörteile

Den Staubsauger und alle Zubehörteile aus Kunststoff konnen Sie mit einem handelsüblichen Kunststofffreiniger pflogen.

Verwenden Sie keine Scheuermittel, keine Glas- oder Allzweckreiniger und keine olhaltigen Pflegemittel!

Staubraum

Den Staubraum konnen Sie bei Bedarf mit einem zweiten Staubsauger, falls vorhanden, aussaugen oder einfach mit einem trockenen Staubtuch oder Staubpinsel reinigen.

Tauchen Sie den Staubsaugerniemals in Wasser! Feuchtigkeit imStaubsauger birgt die Gefahr eines elektrischen Schlages.

Störungen

Der Staubsauger schaltet selbstätig ab.

Ein Temperaturbegrenzer schaltet den Staubsauger aus, wenn er zu warm wird.

Die Störung kann auftreten, wenn z. B. sperriges Sauggut die Saugwege verstopf oder der Staubbeutel voll bzw. durch Feinstaub luftundurchlüssig ist. Die Ursache kann auch ein stark verschmutzter Motorschutzfilter oder Abluftfilter sein. Schalten Sie den Staubsauger dann aus (Fußtaste Ein / Aus ① drücken) undziehen Sie den Netzstecker aus der Steckdose.

Nach Beseitigung der Ursache und einer Wartezeit von ca. 20 - 30 Minuten hat sich der Staubsauger soweit abgekühlt, dass Sieihn wieder einschalten und benutzen konnen.

Kundendienst

Sollten Sie den Kundendienst benöti-gen, so wenden Sie sichitte an

• Ihren Miele Fachhändler

oder

• den Miele Werkkundendienst unter der Telefonnummer

Deutschland 0800 - 22 44 666

Österreich 050 800 300* (* österreichweit zum Ortstarif)

Luxemburg (00352) 4 97 11-20/22

Schweiz 0800800222

Garantiebedingungen

Die Garantiezeit des Staubsaugers beträgt 2 Jahre.

Nahere Angaben zu den Garantiebedingungen in Ihr dem Land erhalten Sie unter der oben stehenden Telefonnummer. Garantiebedingungen in Schriftform können Sie dorthrefals anfordern.

Nachkaufbares Zubehör

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers.

Sie können diese und weitere weitere Produkte im Internet bestellen.

Sie erhalten sie aber auch bei ihrem Miele Fachhändler oder über den Miele Werkkundendienst.

Einzelne Modelle sind bereits serienmäßig mit einem oder mehreren der folgenden Zubehörteile ausgestattet.

Zur täglichen hygienischen Reinigung aller Bodenbeläge. Beim Saugen wird der Reinigungsfortschnitt über ein Farbdisplay (Ampelanzeige) sightbar.

Turbobürste Turbo Comfort (STB 205-3)

Zum Saugbürsten kurzfloriger textiler Bodenbeläge.

Bodenbüürste Hardfloor (SBB 235-3)

Zum Absaugen strapazierfahiger Hartböden, wie z. B. Fliesen.

Bodenbürste Parquet (SBB Parquet-3)

Mit Naturborsten zum Absaugen kratzempfindlicher Hartböden, wie z. B. Parkett.

Bodenbüürste Parquet Twister mit Drehgelenk (SBB 300-3)

Zum Absaugen verschiedener Hartbodenflächen und kleiner Nischen.

Bodenbürste Parquet Twister XL mit Drehgelenk (SBB 400-3)

Zum Absaugen großer Hartbodenflächen und kleiner Nischen.

Sonstiges Zubehör

Zubehörkoffer MicroSet (SMC 20)

Zubehor für die Reinigung kleiner Gegenstände und schwer zugänglicher Stellen, wie z. B. Stereoanlagen, Tastaturen, Modellbau.

Zubehörkoffer CarCare (SCC 10)

Zubehör für die Innenreinigung von Kraftfahrzeugen.

Zubehörkoffer HomeCare (SHC 10)

Zubehör für die Reinigung von Wohnräumen.

Handturbobürste Turbo Mini Compact (STB 20)

Zum Saugbürsten von Polstermöbeln, Matratzen oder Autositzen.

Universalbürste (SUB 20)

Zum Absaugen von Buchern, Regalboden und ähnlichem.

Saugpinsel mit Naturborsten (SSP 10)

Zum Absaugen von besonderss empfindlichen Gegenständen.

Lamellen-/Heizkörperbürste (SHB 20)

Zum Entstauben von Heizkörpersrippen, schmalen Regalen oder Fugen.

Matratzendüse (SMD 10)

Zum bequemen Absaugen von Matratzen und Polstermöbeln und deren Fugen.

Fugendüse, 300 mm (SFD 10)

Extralange Fugendüse zum Aussen von Falten, Fugen und Ecken.

Fugendüse, 560 mm (SFD 20)

Flexible Fugendüse zum Aussaugenschwer zugänglicher Stellen.

Polsterduse, 190 mm (SPD 10)

Extrabreite Polsterdüse zum Absaugen von Polstermöbeln, Matratzen und Kissen.

Flexible Schlauchveränderung (SFS 10)

Zur Veränderung des Saugschlauches um ca. 1,5 m.

Hygieneverschluss mit Aktivkohle

Vermindert den Austritt von Staub und Gerüchen bei abgenommenem Saugschlauch.

Filter

Abluftfilter Active Air Clean (SF-AAC 30)

Nimmt Gerüche auf, die durch den Schmutz im Staubbeutel entstehen.

Abluftfilter Active HEPA (SF-AH 30)

Ausgezeichneter Abluftfilter für reinste Ausblasluft. Besonderss für Allergiker geeignet.

Filtergitter

Wird besteht, wenn Sie anstelle eines Abluftfilters Active Air Clean oder Active HEPA einen Abluftfilter Air Clean einsetzen möchten.

Technische verilgheit

Internet: www.miele.cn

Carl-Miele-Straße 29, 33332 Gutersloh, Germany

Malaysia

Miele Sdn Bhd

Suite 12-2, Level 12

Menara SapuraKencana Petroleum

Solaris Dutamas No. 1, Jalan Dutamas 1

50480 kuala Lumpur, Malaysia

Phone: [phone]

Fax: [phone]

New Zealand

E-Mail: [e-mail], Internet: www.miele.ae

Deutschland

Herstelleradresse

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gutiersloh

Telefon: [phone]

Telefax: 05241 89-2090

E-Mail: [e-mail]

Internet: www.miele.de

Österreich

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone]

Telefax: 050 800 81219

E-Mail: [e-mail]

Internet: www.miele.at

Belgié / Belgique

Miele Belgié N.V.

Miele Belgique S.A.

Hof te Bollebeeklaan 9

1730 Mollem

Tel. [phone]

Fax [phone]

Internet: www.miele.be

France

Siège social

93151 - Le Blanc-Mesnil CEDEX

9 av. Albert Einstein - Z.l. du Coudray

R.C.S. Bobigny B 708 203 088

Internet: www.miele.lu

Nederland

Internet: www.miele.nl

Schweiz

Miele AG

Limmatstrasse 4, 8957 Spreitenbach

Telefon [phone]

Fax [phone]

Miele SA

Sous-Riette 23, 1023 Crissier

Telefon [phone]

Fax [phone]

Internet: www.miele.ch

www.miele-shop.com
