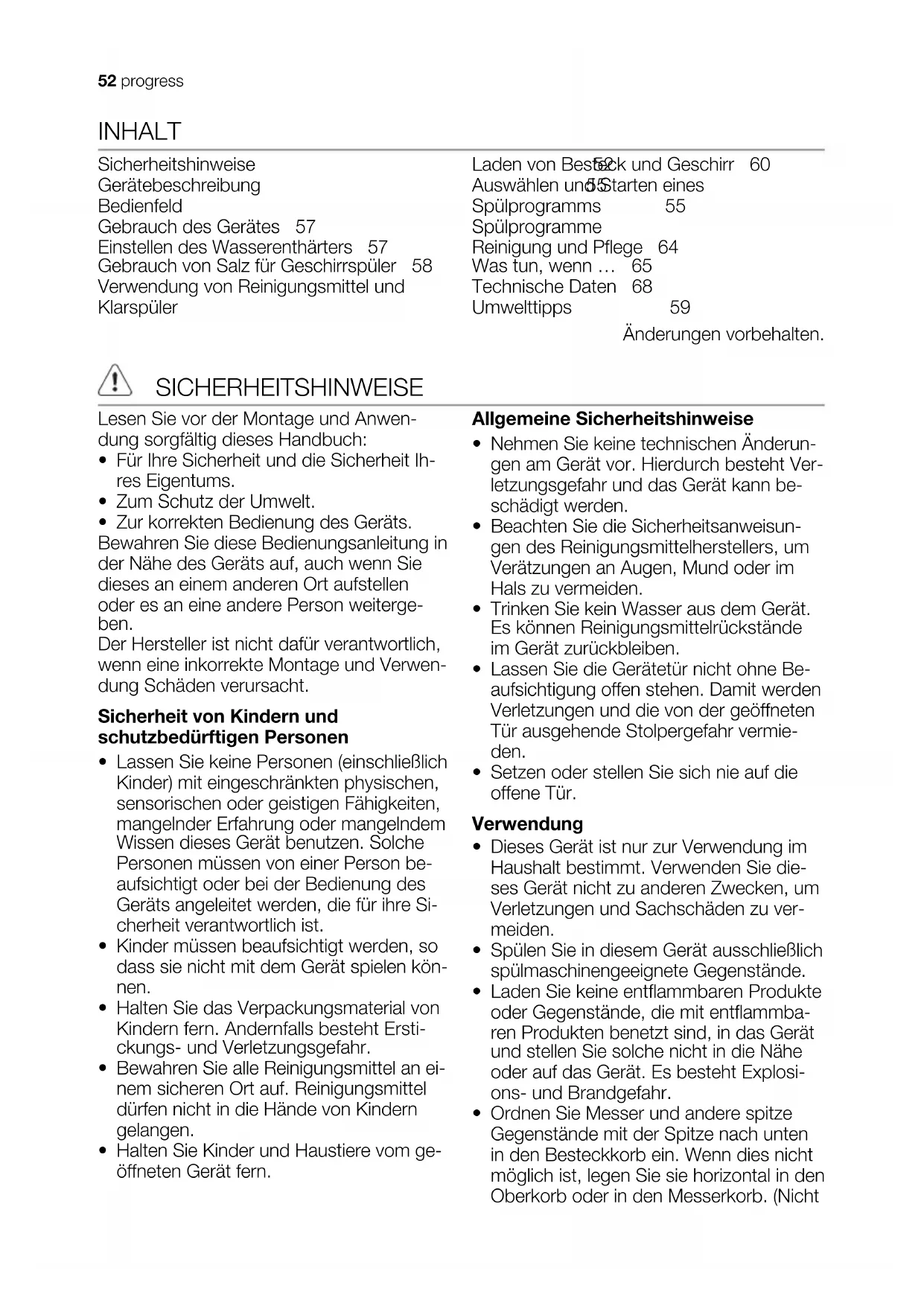

BEDIENUNGSANLEITUNG PVX1530 PROGRESS

8 Technische gegevens 17

Milieubescherming

9

Elektronische instelling

Gebrauch des Gerätes 57

Einstellen des Wasserenthärters 57

Gebrauch von Salz für Geschirrspüller 58

Verwendung von Reinigungsmittel und

Klarspuler

Laden von Bestock und Geschirr 60

Auswahlen und Starten eines

Spulprogramms 55

Spulprogramme

Reinigung und Pflege 64

Was tun, wenn ... 65

Technische Daten 68

Umwelttipps 59

Änderungen vorbehalten.

SICHERHEITSHINWEISE

Lesen Sie vor der Montage und Anwendung sorgfältig diesen Handbuch:

• Für ihre Sicherheit und die Sicherheit Ihres Eigentums.
  Zum Schutz der Umwelt.
• Zur korrekten Bedienung des Geräts.

Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie desses an einem anderen Ort aufstellen oder es an eine andere Person weitergeben.

Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Montage und Verwendung Schaden verursacht.

Sicherheit von Kindern und schutzbedürftigen Personen

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen these Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.
• Kinder mussen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielten konnen.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- und Verletzungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Reinigungsmittel dürfen nicht in die Höhe von Kindern gelangen.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

Allgemeine Sicherheitschinweise

• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verzüngen an Augen, Mund oder im Hals zu vermeiden.
• Trinken Sie kein Wasser aus dem Gerät. Es können Reinigungsmittelrückstände im Gerät zurückbleiben.
• Lassen Sie die Geräte tür nicht ohne Beaufsichtigung offen stehen. Damit werden Verletzungen und die von der geöffneten Tür ausgegehende Stolpergefahr vermieden.
• Setzen oder stellen Sie sich nie auf die offene Tur.

Verwendung

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Verwenden Sie diese Gerät nicht zu anderen Zwecken, um Verletzungen und Sachschäden zu vermeiden.
• Spülen Sie in diesen Gerät ausschließlich spülmaschinengeeignete Gegenstände.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät. Es besteht Explosions- und Brandgefahr.

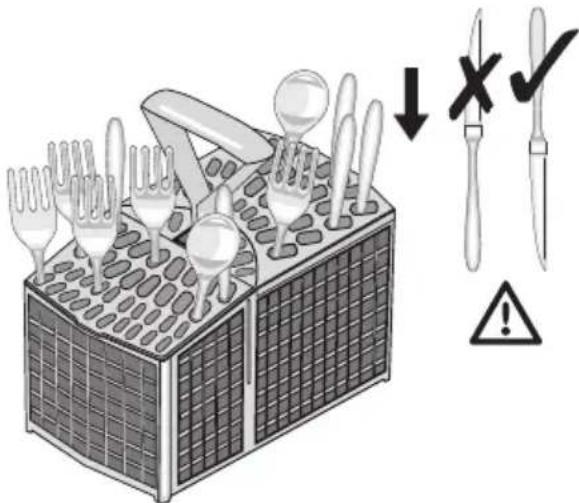

• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unter in den Besteckkorb ein. Wenn dies nicht möglich ist, legen Sie sie horizontal in den Oberkorb oder in den Messerkorb. (Nicht

alle Modelle sind mit einem Messerkorb ausgestattet.)

• Verwenden Sie für Geschirrspüler ausschließlich davon vorgesehene Produkte (Reinigungsmittel, Salz, Klarspulmittel).
  Die Verwendung von Salzarten, die nicht für Geschirrspüler vorgesehen sind, kann zur Beschädigung des Wasserenthärters führen.
• Nach den Einfüllen des Spezialsalzes ein Spülprogramm laufen{lassen. Salzrückstande im Gerät konnen Korrosion oder ein Loch im Boden des Gerätes verursachen.
• Füllen Sie nie andere Produkte als Klarspulmittel (Reinigungsmittel für Geschirrspulier, Flüssigreiniger) in den Klarspulmittel-Dosierer. Dadurch kann das Gerät beschädigt werden.
• Vergewissern Sie sich, dass die Sprüharme sich ungehindert bewegen können, bevor Sie ein Spülprogramm starten.
• Es kann heißer Dampf aus dem Gerät austreten, wenn Sie die Tur während des Ablaufs eines Spülprogramms öffnen. Dabei besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Spülprogramm beendet ist.

Reinigung und Pflege

• Schalten Sie das Gerät vor Reinigungsrarbeiten immer ab, undziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie keine entflammbaren Produkte oder Produkte, die Korrosion verursichen.

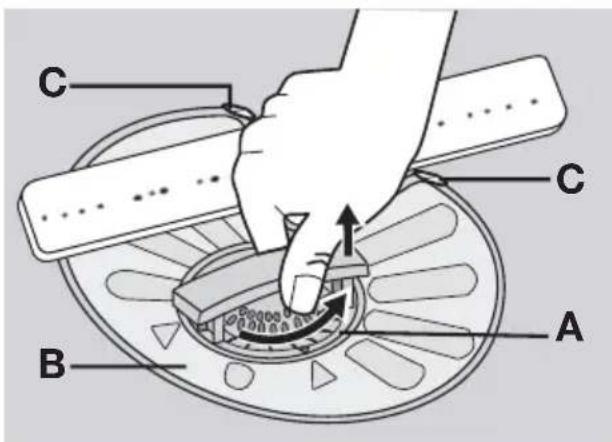

• Benutzen Sie den Geschirrspüller nie ohne Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl. Andernfalls besteht Stromschlaggefahr und das Gerät könnte beschädigt werden.

Montage

• Achten Sie daraufuf, dass das Gerät nicht beschädigt ist. Ein beschädigtes Gerätarf nicht montiert oder an das Strom

netz angeschlossen werden. Wenden Sie sich in thisem Fall an ihren Handler.

• Entfernen Sie das gesamte Verpackungsmaterial, bevor Sie das Gerät montieren und verwenden.
• Der elektrische Anschluss, die Klempnerarbeiten und die Montage des Geräts dürfen nur von einer qualifizierten Fachkraft ausgeführht werden. Auf diese Weise werden Gebäudefschäden oder Verletzungen vermieden.
• Achten Sie darauf, dass der Netzstecker während der Installation nicht an einer Netzsteckdose angeschlossen ist.

• Bohren Sie keine Löscher ins Gehäuse des Geräts. Dabei konnten hydraulische oder elektrische Bauteile beschädigt werden.
  Wichtig!Befolgen Sie die Anweisungen der mit dem Gerät mitgelieferten Montageanleitung bei:

• Montage des Geräts.

• Montage der Turverkleidung.

• Anschluss des Wasserzulaufs und -ablaufs.

• Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

Frostschutzmaßnahmen

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0^ absinken kann.
• Der Hersteller haftet nicht für Frostschäden.

Wasseranschluss

• Verwenden Sie neue Schläuche und keine gebrauchten Schläuche für den Anschluss an die Wasserversorgung.
• Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Schlüche an, sondern{lassen Sie zunachst das Wasser ein paar Minuten durch den Schlauch fließen und schreiben Sie erst dann den Zulaufschlauch an.

• Achten Sie darauf, die Wasserschläuche bei der Geräteinstallation nicht zu quetschen oder zu beschädigen.
  Vergewisern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

• Prüfen Sie bei der ersten Verwendung des Gerätes, dass die Schläuche keine Wasserlecks aufweisen.

• Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine doppelte Ummantelung mit einem innenliegenden Netzkabel. Der Wasserzulaufschlauch steht nur während des Wasserzulaufs unter Druck. Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.

• Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:

• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.
  Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt ist.
  Wenden Sie sich für den Austausch des Wasserzulaufschlauchs mit Sicherheitsventil an den Kundendienst.

Warning! Gefährliche Spannung.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten ihrer Stromversorgung entsprechen.
• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Es besteht Brandgefahr.
• Ersetzen oder wechseln Sie nicht selbst das Netzkabel. Wenden Sie sich hierzu an den Kundendienst.

• Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.

• Stellen Sie sicher, dass der Netzsteckern nach der Montage noch zuganglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten, sondernziehen Sie dazu immer direkt am Netzstecker.

Kundendienst

• Nur qualifizierte Fachkräfte dürfen an dem Gerät Reparaturarbeiten durchführren. Wenden Sie sich hierzu an den Kundendienst.
• Es dürfen nur Originalersatzteile verwendet werden.

Entsorgung des Geräts

• Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:

• Ziehen Sie den Netzstecker aus der Netzsteckdose.

• Schneiden Sie das Netzkabel ab und entsorgen Sie es.

• Entfernen Sie den Turschnappverschluss, damit Kinder oder Haustiere nicht in dem Gerät eingeschlossen werden können. Andernfalls besteht Erstickungsgefahr.

• Entsorgen Sie das Gerät bei ihrer örtlichen Abfallentsorgungsstelle.

Warning! Die Geschirrspüler-Reinigungsmittel sind gefährlich und können Korrosion verursachen!

• Bei Unfällen mit diesen Reinigungsmitteln konsultieren Sie umgehend einen Arzt.
• Solfte Reinigungsmittel in den Mund gelangen, konsultieren Sie umgehend einen Arzt.
• Soltte das Reinigungsmittel in die Augen gelangen, konsultieren Sie umgehend einen Arzt und spulen Sie die Augen mit Wasser aus.
  Bewahren Sie die Reinigungsmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Lassen Sie die Geräte tür nicht offen stehen, solange sich Reinigungsmittel im Reinigungsmittelbehälter befindet.
• Füllen Sie das Gerät erst mit Reinigungsmittel, kurz bevor Sie ein Spülprogramm starten.

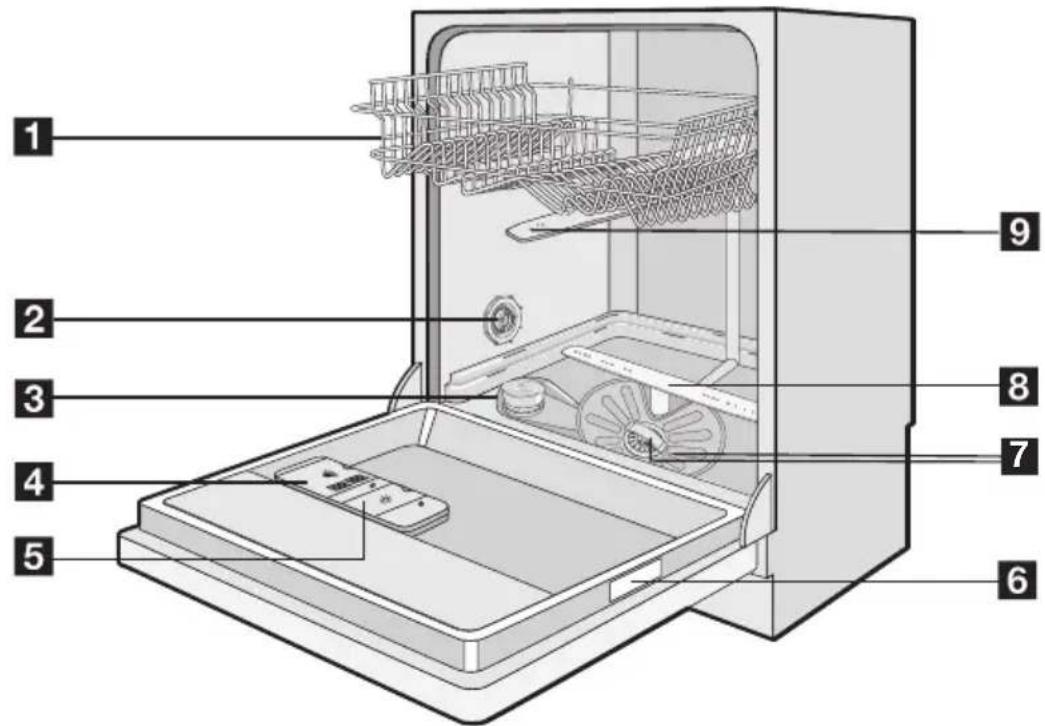

GERÄTEBESCHREIBUNG

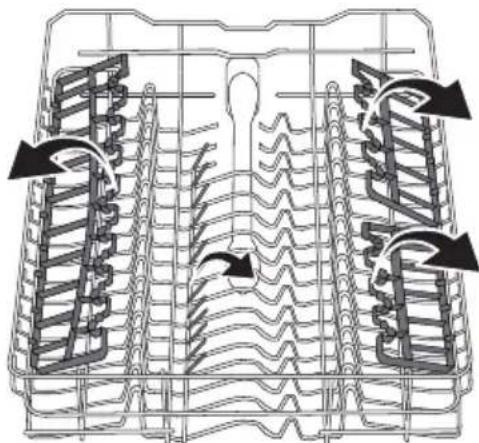

1 Oberkorb
2 Wasserhärtestufen-Wähler
3 Salzbehälter
4 Reinigungsmittelbehälter
5 Klarspulmittel-Dosierer

6 Typenschild
7 Filter
8 Unterer Spruham
9 Oberer Spruharm

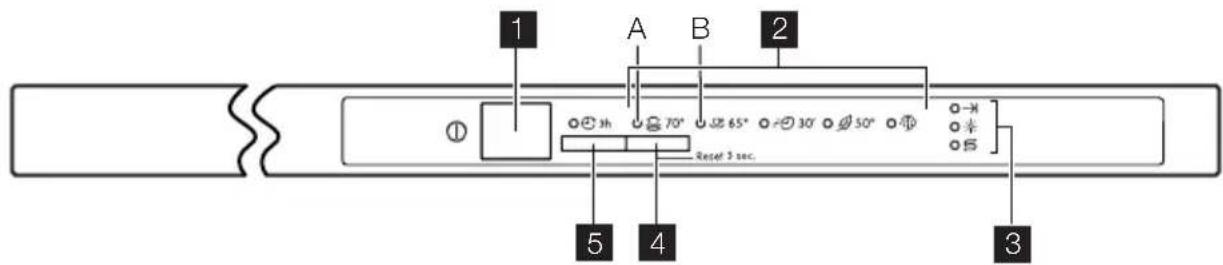

BEDIENFELD

Die Bedienelemente befinden sich offen auf dem Bedienfeld. Lassen Sie

die Tur einen Spaltbreit offen stehen, um sie zu erreichen.

1 Taste Ein/Aus
2 Programmkontrollampen
3 Kontrollampen

4 Programmwahltaste
5 Taste Zeitvorwahl

Anzeigen

Programmende-Anzeige. Leuchtet auf, wenn:
- Das Spülprogramm beendet ist.
- Sie die Wasserenthärterstufe einstehen.
- Sie die akustischen Signalen aktivieren/deaktivieren.
- Eine Fehlfunktion des Geräts auftritt.

Anzeigen
*	Klarsprümmittel-Anzeige. Leuchtet auf, wenn der Klarsprümmittel-Dosierer nachge-füllt werden muss. 1)
S	Salz-Anzeige. Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. 1) Die Salz-Anzeige kann nach dem Nachfüllen von Salz noch eine Stunden leuchten. Dies hat jeder keine unerwünsche Auswirkung auf den Gerätebe-trieb.

1) Wahrend eines laufenden Spulprogramms leuchtet die Anzeige fur Salz nie auf, auch wenn der Salzbehalter leer ist.

Ein-/Aus-Taste

Drücken Sie diese Taste, um das Gerät ein- und auszuschalten.

Programm-Kontrollampen A und B

These Kontrollampen haben noch eine Zusatzfunktion bei:

• Der Einstellung des Wasserenthärters
• Der Aktivierung/Deaktivierung der akustischen Signale

Programmwahltaste

Mit dieser Taste konnen Sie:

• Ein Spülprogramm wahlen.
  Die Wasserenthärterstufe einstellen.
  Die akustischen Signale aktivieren/deaktivieren.
• Ein laufendes Spülprogramm abbrechen.

Taste Zeitvorwahr

Drücken Sie diese Taste, um den Start des Spulprogramms um drei Stunden zu verzö-gern. Siehe Kapitel „Auswählen und Startene eines Spulprogramms".

Einstellmodus

Das Gerät muss sich für folgende Funktionen im Einstellmodus befinden:

• Zum Einstellen und Starten eines Spülprogramms
• Zur elektronischen Einstellung der Wasserenthärterstufe
• Zur Aktivierung/Deaktivierung der akustischen Signale

Schalten Sie das Gerät ein. Das Gerät ist im Einstellmodus wenn:

• Alle Programm-Kontrollampen erloschen sind.
  Die Programmende-Kontrollampe blinkt.

Schalten Sie das Gerät ein. Das Gerät ist nicht im Einstellmodus wenn:

• Nur eine Programm-Kontrollampe leuchtet.

• Brechen Sie das Programm ab, um in den Einstellmodus zurückzukehren. Siehe Kapitel „Auswahlen und Startene eines Spülprogramms".

Signaltöne

Ein akustisches Signal ertont, wenn:

• Das Spülprogramm beendet ist.
• Das Gerät eine Fehlfunktion aufweist.

i Werkseitige Einstellung: Ein.

Deaktivierung der akustischen Signale:

1. Schalten Sie das Gerät ein.
2. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet.
3. Halten Sie die Programmwahltaste so lange gedrückt, bis die Programm-Kontrollampe (A) blinkt und die Programm-Kontrollampe (B) leuchtet.
4. Drücken Sie die Programmwahltaste sofort noch einmal.

Die Programm-Kontrollampe (A) leuchtet und die Programm-Kontrollampe (B) blinkt.

Nach einigen Sekunden erlischt die Programm-Kontrollampe (A) und die Programmende-Kontrollampe leuchtet. Die Programm-Kontrollampe (B) blinkt weiterhin.

1. Drücken Sie die Programmwahltaste erneut, die Programmende-Kontrollampe erlischt. Die akustischen Signale sind deaktiviert.
2. Schalten Sie das Gerät zur Bestätigung aus.

Aktivierung der akustischen Signale:

1. Zur erneuten Aktivierung der akustischen Signale führen Sie die Schritte (1) bis (4) durch. Die Programm-Kontrollampe (A) erlischt, und die Programmende-Kontrollampe ist deaktiviert. Die Pro

gramm-Kontrollampe (B) blinkt weiterhin.

1. Drücken Sie noch einmal die Programmwahltaste. Die Programmende

Kontrollampe leuchtet auf. Die akustischen Signale sind aktiviert.

1. Schalten Sie das Gerät zur Bestätigung aus.

GEBRAUCH DES GERÄTES

1. Prufen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihr Gemiet entspricht. Andernfalls stellen Sieihn entsprechend ein.
2. Fullen Sie den Salzbehalter mit Geschirrspulsalz.
3. Füllen Sie den Klarspūlmittel-Dosierer mit Klarspūlmittel auf.

4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.

5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spulprogramm ein.

6. Füllen Sie den Reinigungsmittelbehälter mit der passenden Menge an Reinigungsmittel.
7. Starten Sie das Spülprogramm.

EINSTellen DES WASSERENTHÄRTERS

Der Wasserenthärter hält die im Wasser enthaltenen Minerale und Salze darüber. Diese Minerale und Salze können das Gerät beschädigen.

Stellen Sie den Wasserenthärter ein, wenn die Einstellung nicht der Wasserhärte in Ihrem Gebiet entspricht.

Wenden Sie sich an Ihr örtliches Wasservergungsunternehmen, um die Wasserhärte in Ihr Gebiet zu erfahren.

Wasserhärte				Wasserhärteeinstel-lung
Deutscher Was-serhärtegrad (dH°)	Französsischer Wasserhärte-grad (°TH)	mmol/I Clarke-Werte		manuell elekt-ro-nisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2 1)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2 1)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2 1)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2 1)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2 1)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2 1)	5 1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 2)	1 2)

1) Werkseinstellung
2) Verwenden Sie kein Salz bei diesen Werten.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Manuelle Einstellung

Drehen Sie den Wasserhärtestufen-Wähler auf die Stufe 1 oder 2 (siehe Tabelle).

Elektronische Einstellung

1. Schalten Sie das Gerät ein.
2. Stellen Sie sich, dass sich das Gerät im Einstellmodus befindet.
3. Halten Sie die Programmwahltaste so Lange gedrückt, bis die Programm-Kontrollampe (A) blinkt und die Programm-Kontrollampe (B) leuchtet.
4. Drücken Sie die Programmwahltaste, wenn die Programm-Kontrollampe (B) erlischt und die Programmende-Kontrollampe zu blinken beginnnt. Die Pro

gramm-Kontrollampe (A) blinkt weiterhin. Die elektronische Einstellung für den Wasserenthärter ist aktiviert.

1. Die Programmende-Kontrollampe zeigt die Einstellung des Wasserenthärters an. Die Anzahl der Blinkzeichen der Programmende-Kontrollampe entspricht der Wasserhärtestufe (Beispiel: 5 Blinkzeichen, Pause, 5 Blinkzeichen = Härtestufe 5.)
2. Drücken Sie zur Änderung der Einstellung die Programmwahltaste. Drücken Sie zur Einstellungsänderung wiederholt die Programmwahltaste. Durch Drucken der Programmwahltaste wird die Hartestufe erhöht.
3. Schalten Sie das Gerät zur Bestätigung aus.
   i Wenn der Wasserenthalter elektronisch auf Stufe 1 eingestellt ist, leuchtet die Salzkontrollampe bei leerem Salzbehalter nicht auf.

GEBRAUCH VON SALZ FÜR GESCHIRRSPÜLER

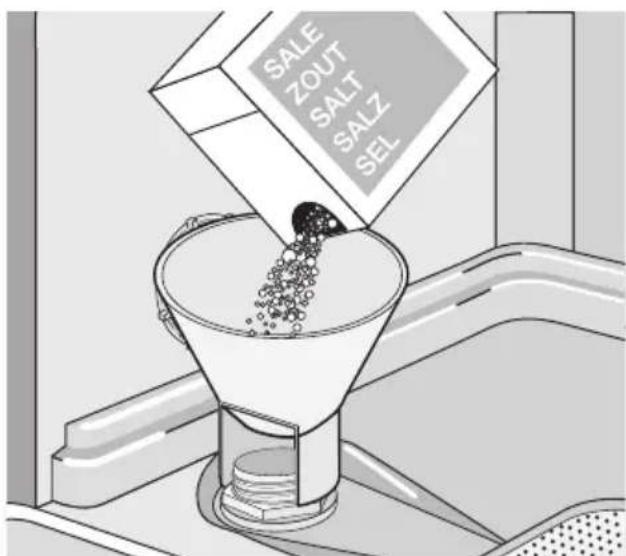

So füllen Sie den Salzbehälter:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn und öffnen Sie den Salzbehälter.
2. Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur wenn Sie zum ersten Mal Salz einfüllen).
3. Verwenden Sie den Trichter, um den Salzbehälter zu fullen.
4. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehalters herum ange-sammelt hat.
5. Drehen Sie den Deckel im Uhrzeiger-sinn, um den Salzbehälter zu schlieBen.

i Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

VERWENDUNG VON REINIGUNGSMITTEL UND KLARSPÜLER

Gebrauch von Reinigungsmitteln

Um die Umwelt zu schützen, verwenden Sie nicht mehr als die korrekte Reinigermenge.

Beachten Sie die Empfehlungen des Reinigungsmittelsherstellers auf der Reinigerverpackung.

So füllen Sie den Reinigungsmittelbehälter:

1. Drücken Sie zum Offnen des Deckels die Freigabetaste 7 des Reinigungsmittelbehalters.
2. Füllen Sie das Reinigungsmittel in den Behälter. 1.
3. Wenn das Spülprogramm einen Vorspulgang hat, schütten Sie eine keine Menge Reinigungsmittel auf die Innenseite der Gerätür.
4. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter. 1.
5. Schlieben Sie den Reinigungsmittelbehälter, indem Sie auf den Deckel drücken, bis er einrastet.
   Wahlen Sie lange Spulprogramme, wenn Sie Geschirrspüler-Tabs verwenden. Diese können sich bei kurzen Spulprogrammen nicht vollständig auflösen und die Reinigung beeinträchtigen.

Verwendung von Klarspulmittel

Klarspulmittel ermöglich das Trocken des Geschirrs ohne Streifen und Flecken.

Der Klarspulmittel-Dosierer fegt während des letzten Spülgangs automatisch Klarspulmittel hinzu.

Gehen Sie wie folgt vor, um den Klarspulmittel-Dosierer aufzufullen:

1. Drücken Sie zum Offnen des Deckels
   6 die Freigabetaste 5 des Klarspulmittel-Dosierers.
2. Füllen Sie den Klarspūlmittel-Dosierer
   3 mit Klarspulmittel. Die Markierung max" zeigt den maximalen Pegel an.
3. Wischen Sie verschüttetes Klarspulmittel mit einem saugfähigen Tuch auf, um zu große Schaumbildung während des Spulprogramms zu vermeiden.
4. SchlieBen Sie den Klarspulmittel-Dosierer, indem Sie auf den Deckel drucken, bis er einrastet.

Einstellung der Klarspulmitteldosierung

Werkseitige Einstellung: Stufe 3.

Sie konnen den Klarspulmittel-Dosierer auf die Stufen 1 (niedrigste Dosierung) bis 4 (hochste Dosierung) einstellen.

Drehen Sie den Klarspulmittelwahler 4 zur Erhöhung oder Verringerung der Dosierung.

Verwendung von Kombi-Reinigertabletten

These Tabletten enthalten das Reinigungsmittel, Klarspulmittel und Geschirrspulsalz. Einige Tabletten-Sorten können auch andere Zusätze enthalten.

Wenn Sie Tabletten verwenden, die Salz und Klarspulmittel enthalten, müssen der Salzbehälter und Klarspulmittel-Dosierer nicht zusätzlich befüllt werden. Die Klarspulmittelanzeige leuchtet, wenn das Gerät eingeschaltet ist.

Vergewissern Sie sich, dass diese Tabletten für die Wasserhärte in Ihrer Region geeignet sind (siehe hierzu die Anweisungen auf der Produktverpackung).

1. Stellen Sie den Wasserenthärter auf die niedrigste Stufe ein. Beachten Sie den

Abschnitt „Einstellen des Wasserenthärters".

1. Stellen Sie den Klarspulmittel-Dosierer auf die niedrigste Einstellung.

Wieder Reinigungsmittel, Salz und Klarspulmittel separat verwenden

1. Füllen Sie den Salzbehälter und den Klarspulmittel-Dosierer auf.

2. Stellen Sie den Wasserenthärter auf die hochste Stufe ein.

3. Starten Sie ein Spülprogramm ohne Geschirr.

4. Stellen Sie den Wasserenthärter nach Ablauf des Spulprogramms auf die Wasserhärte in ihrer Region ein.

5. Stellen Sie die Menge des Klarspulmittels ein.

LADEN VON BESTOCK UND GESCHIRR

Hinweise und Tipps

• Spülen Sie in thisem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).
• Entfernen Sie Speisereste vom Geschirr.
  Weichen Sie eingebrannte Essensreeste ein.
• Ordnen Sie hohle Gefäbe (z. B. Tassen, Glaser, Pfaffen) mit der Öffnung nach unten ein.
• Achten Sie darauf, dass sich kein Wasser in Behältern oder Schüsselnammeln kann.
• Stellen Sie sicher, dass das Geschirr und das Besteck nicht aneinander haften.
• Achten Sie darauf, dass die Gläser einander nicht berühren.
• Ordnen Sie keine Gegenstände in den Besteckkorb ein.
• Mischen Sie Löffel mit anderen Besteck, so können sie nicht zusammenleben.
• Achten Sie beim Einordnen des Spülguts darauf, dass das Wasser die Oberflächen aller Geschirrteile erreicht.
• Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.
• Auf Kunststoffgegenständen und Geschirr mit Antihaftbeschichtung sammeln sich oftmans Wassertropfen.

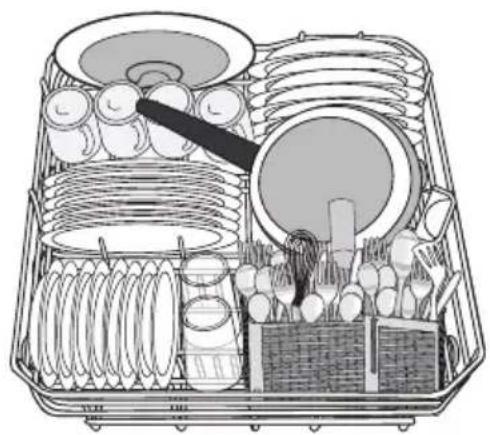

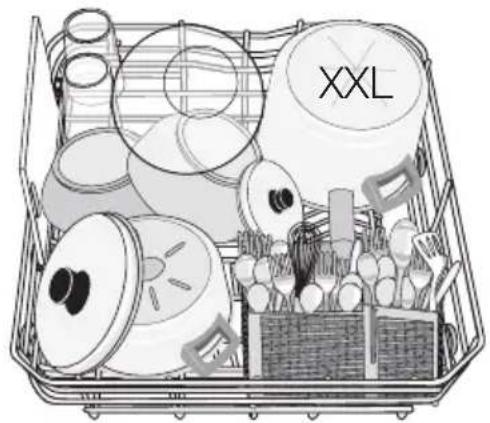

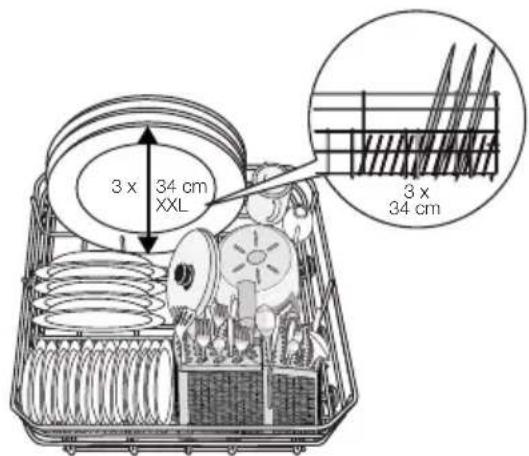

Unterkorb

Stellen Sie Töppe, Deckel, Teller, Salatschüsseln und Besteck in den Unterkorb. Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

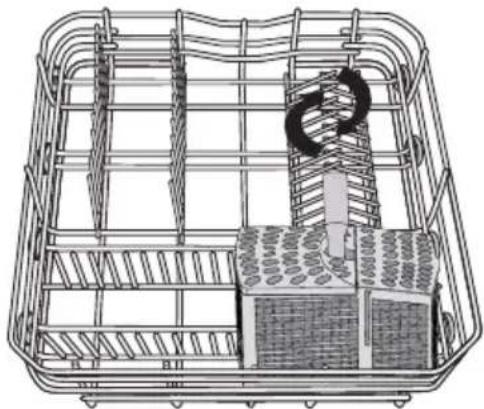

Die beiden Stachelreihen im Unterkorb konnen flach umgeklapt werden, um Töppe, Pfaffen und Schüsseln einzuordnen.

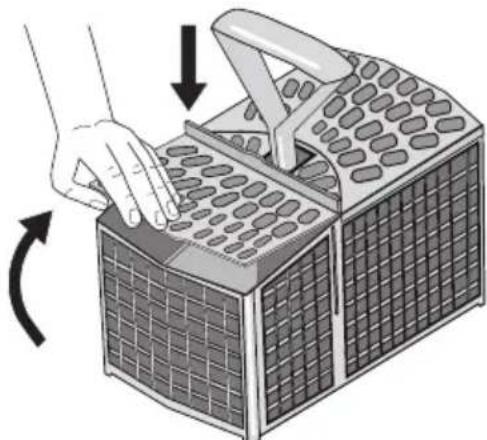

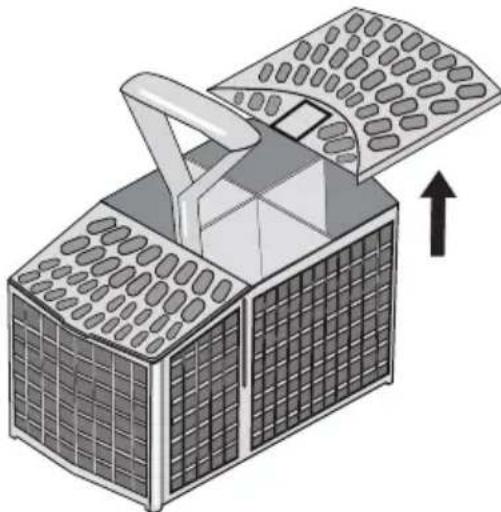

Besteckkorb

Stellen Sie Gabeln und Löffel mit den Grif- fen nach unten hinein.

Stellen Sie Messer mit den Griffen nach oben hinein.

Mischen Sie Löffel mit anderen Besteck, so können sie nicht zusammenleben.

Verwenden Sie die Besteckgitter. Wenn die Besteckabmessungen die Verwendung der Besteckgitter nicht zulassen, können diese leicht beiseite geklappt oder herausgenommen werden.

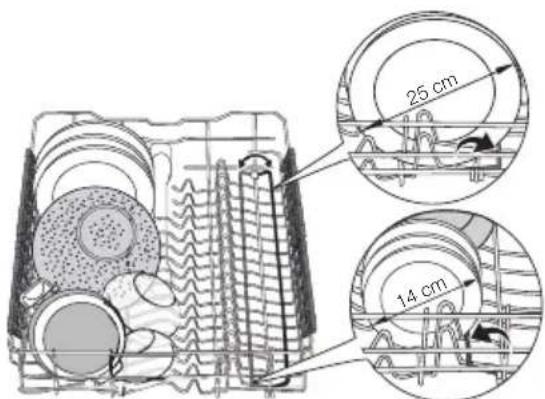

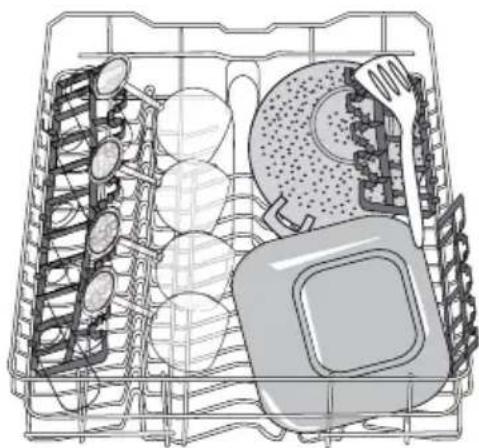

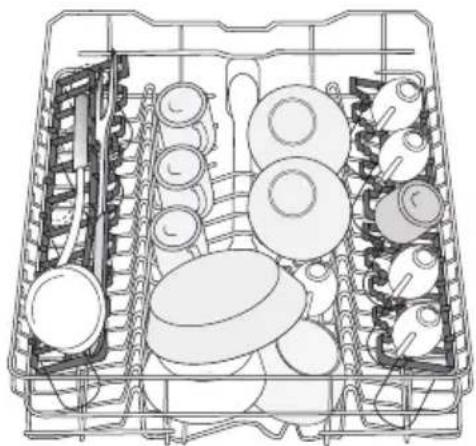

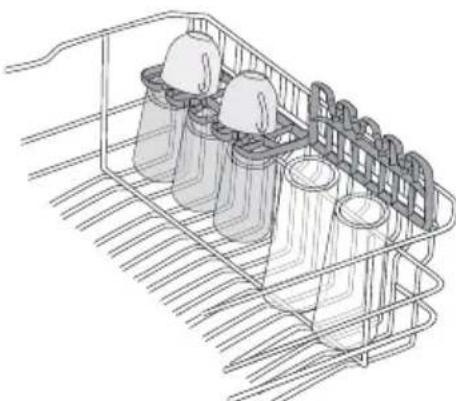

Oberkorb

Ordnen Sie das Spülgut so an, dass das Wasser die Oberflächen aller Geschirrteile erreicht.

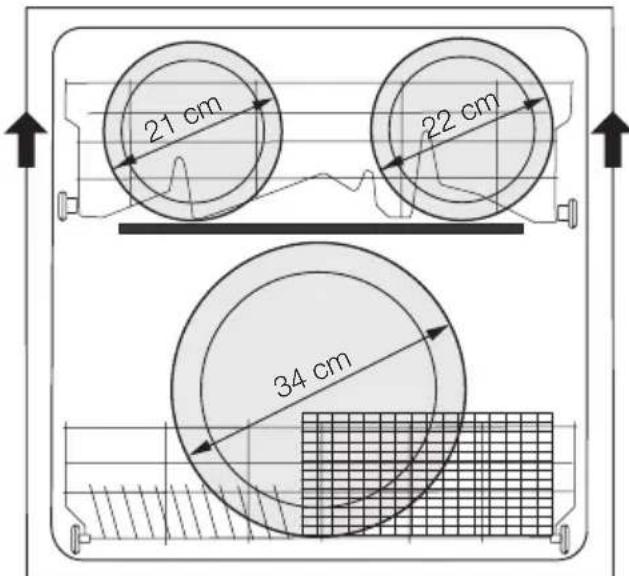

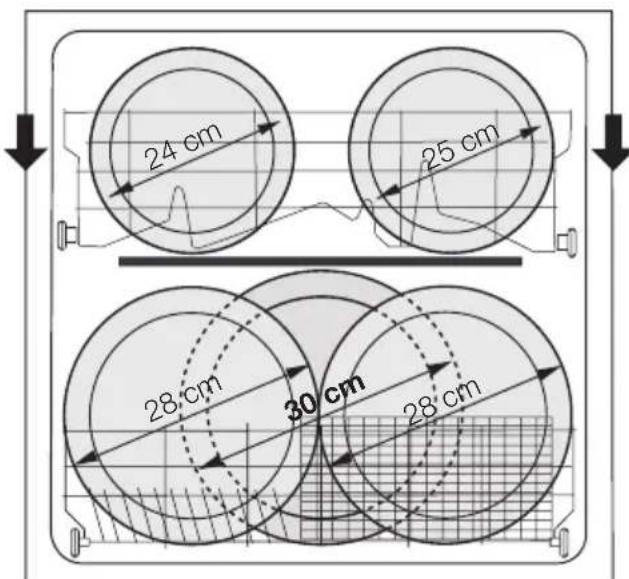

Höhenverstellung des Oberkorbs

Stellen Sie den Oberkorb in die obere Position, um große Teller einzuordnen.

Vorsicht! Nehmen Sie die Hohenverstellung vor dem Beladen des Oberkorbs vor.

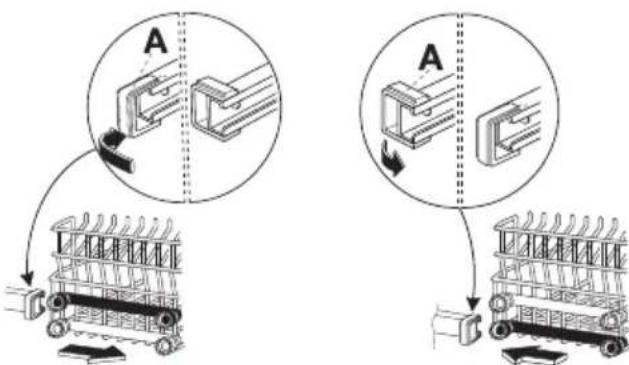

Gehen Sie wie folgt vor, um den Oberkorb in die obere Position zu verstehen:

1. Ziehen Sie die vorderen Anschlage (A) Heraus.
2. Ziehen Sie den Korb Heraus.

1. Bringen Sie den Korb in die obere Position.

2. Bringen Sie die vorderen Anschläge (A) wieder an der ursprünglichen Stelle an.

AUSWÄHLEN UND STARTEN EINES SPÜLPROGRAMMS

Starten eines Spülprogramms ohne Zeitvorwahr

1. Schalten Sie das Gerät ein. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet.
2. Um ein Spülprogramm einzustellen, drucken Sie die Programmwahltaste so oft, bis die Anzeige des gewünschten Pro gramsms aufleucht.
3. Schlieben Sie die Tür des Geräts und das Spülprogramm startet automatisch.

Starten des Spülprogramms mit Zeitvorwahr

1. Schalten Sie das Gerät ein. Stellen Sie sich, dass sich das Gerät im Einstellmodus befindet.
2. Wahlen Sie ein Spülprogramm.
3. Drücken Sie die Zeitvorwahltaste. Die Anzeige der Zeitvorwahltaste beginnnt zu leuchten.

4. Schließen Sie die Gerätetür. Der Ablauf der Zeitvorwahr beginnnt automatisch.

5. Nach Ablauf der Zeitvorwahr startet das Spülprogramm automatisch. Die Anzeige der Zeitvorwahr erlischt.

i Das Offnen der Tur unterbricht den Ablauf der Zeitvorwahr. Wenn Sie die Tur wieder schlieben, lauft die Zeitvorwahr ab dem Zeitpunkt der Unterbrechung weiter.

Abbrechen der Zeitvorwahr

Wenn die Gerätetur offen ist und der Countdown noch nicht begonnen hat

1. Drücken Sie die Zeitvorwahltaste. Die Anzeige der Zeitvorwahr erlischt.
2. Starten Sie das Spülprogramm.

Wenn die Gerätetur geschlossen ist und der Countdown abläuft

1. Offnen Sie die Tur des Geräts.

2. Drücken Sie die Zeitvorwahltaste. Die Anzeige der Zeitvorwahr erlischt.

3. Schließen Sie die Gerätetür. Das Spülprogramm startet automatisch.

Unterbrechung eines Spülprogramms

• Offnen Sie die Tur des Gerätes. - Das Spülprogramm stoppt.
• Schließen Sie die Geräteür.
• Das Spülprogramm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbrechen des Spülprogramms

Wenn das Spülprogramm noch nicht gestartet ist, können Sie die Auswahländern. Um die Auswahl bei laufendem Spülprogramm zuändern, müssen Sie das Programm zuerst abbrechen.

1. Öffnen Sie die Tur des Geräts.
2. Halten Sie die Programmwahltaste gedruckt, bis die Programm-Kontrollampe erlischt und die Programmende-Kontrollampe zu blinken beginnnt.
   i Bevor Sie ein neues Spulprogramm starten,kontrollieren Sie,ob der Reinigungsmittelbehalter gefuIlt ist.

Endespulprogramms

Nach Ablauf des Spulprogramms ertont eine Signaltonfolge.

1. Offnen Sie die Tur des Geräts.
   Die Programmendeanzeige leuchtet auf.
2. Schalten Sie das Gerät aus.

Entnehmen des Spülguts

• Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüller entnehmer. Heiβes Geschirr ist stoßempfindlich.
• Entladen Sie zuerst den Unter- und dann den Oberkorb.
• An den Innenseiten und an der Gerätetür kann sich Wasser niederschlagen, das sich Edelstahl schneller abkühlt als das Geschirr.

SPÜLPROGRAMME

Programm Verschmutzungsgrad		Beladung Programm beschreibung
70°	Stark ver-schmutzt	Geschirr, Besteck, Töppe und Pfannen	Vorsprülen Hauptspülgang 70 °C Klarspülgänge Trocknen
65°	Normal ver-schmutzt	Geschirr und Besteck Vorsprülen Hauptspülgang 65 °C Klarspülgänge Trocknen
30'1)	Vor Kurzem be-nutztes Geschirr	Geschirr und Besteck Hauptspülgang 60 °C Klarspülgang
50°2)	Normal ver-schmutzt	Geschirr und Besteck Vorsprülen Hauptspülgang 50 °C Klarspülgänge Trocknen
	Verwenden Sie diese Programm zum schaffen Abspäulen des Geschirrs. Damit wird vermieden, dass sich Essensrechte am Geschirr festsetzen und unangenehm- me Gerüche aus dem Gerät entweichen. Verwenden Sie für diese Programm kein Reinigungsmittel.		Klarspülgang

1) Mit thisem Programm konnen Sie vor Kurzem benutztes Geschirr spulen. Sie erhalten ein gutes Spulergebnis in einer kurzen Zeit.
2) Dies ist das Standardprogramm für Prüfinsitute. Dieses Programm gewährleistet den wirtschaftlichen Wasser- und Energieverbrauch für normal verschmutztes Geschirr und Besteck. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

Verbrauchswerte

Programm Program	mmdauer (Mi-nuten)	Energie (kWh) Wasser (Liter)
70°	120 - 130 1,8 - 1,9 19 - 21
65°	105 - 115 1,6 - 1,8 19 - 21
30'	30 0,8 9
50°	130 - 140 1,0 - 1,1 13 - 14
	12 0,01 4

Druck und Temperatur des Wassers, die Schwankungen in der Stromverse

gung und die Geschirrmenge konnen.
these Werte verändern.

REINIGUNG UND PFLEGGE

Entfernen und Reinigen der Filter

Verschmutzte Filter beeinträchtigen das Spülergebnis.

Obwohl die Filter wartungsarm sind, mussen sie in regelmäßigen Abständen überprüft und, falls notig, gereinigt werden.

1. Drehen Sie den Filter (A) gegen den Uhrzeitigersinn undziehen Sie ihn aus dem Filter (B).

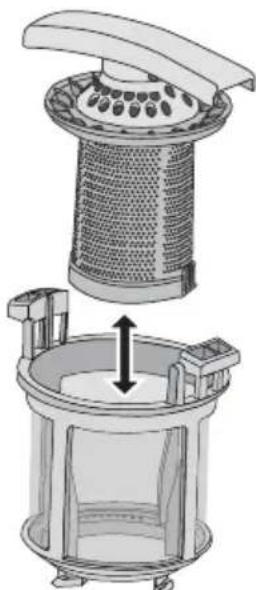

2. Filter (A) besteht aus zwei Teilen. Ziehen Sie diese auseinander, um sie zu zerlegen.

3. Reinigen Sie die einzelnen Teile unter flieBendem Wasser.
4. Setzen Sie die beiden Teile des Filters (A) ineinander und drücken Sie diese zusammen. Vergewissern Sie sich, dass sie korrekt ineinander sitzen.
5. Nehmen Sie den Filter (B) Heraus.

WAST TUN, WENN ...

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie zuerst eine Lösung für das Problem zu finden (beachten Sie die Tabelle). Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

1. Reinigen Sie den Filter (B) unter flieben dem Wasser.
2. Setzen Sie den Filter (B) wieder in der ursprünglichen Position ein. Vergewissen Sie sich, dass er korrekt in den beiden Führungen (C) sitzt.

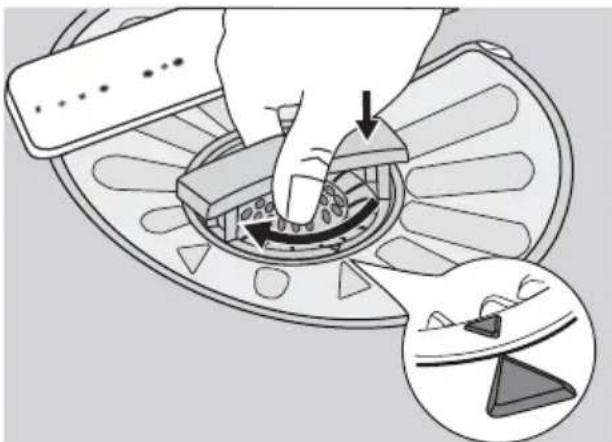

8. Setzen Sie den Filter (A) in den Filter (B) ein. Drehen Sie den Filter (A) im Uhrzeigersinn, bis er einrastet.

Reinigen der Sprüharme

Bauen Sie die Sprüharme nicht aus. Falls die LÖcher in den Sprüharmen verstopt sind, reinigen Sie sie mit einem Cocktailspieß.

Reinigen der Außensectsien

Reinigen Sie die Außenseiten und das Bedienfeld des Gerätes mit einem weichen, feuchten Tuch.

Verwenden Sie ausschließlich Neutralreiner.

Benutzen Sie keine Scheuermittel, Metallschwämmen oder Lösungsmittel (Azeton usw.).

Bei einigen Störungen blinken die Kontrollampen und zeigen so einen Alarmcode an.

Alarmcode Störung
Die Programmanzeige blinkt kontinuierlich.	Es lauft kein Wasser in das Gerät.
Die Kontrollampe Programmende blinkt einmal.
Die Programmanzeige blinkkt kontinuierlich. Die Kontrollampe Programmende blinkkt zwei Mal.	Das Gerät pumpt das Wasser nicht ab.
Die Programmanzeige blinkkt kontinuierlich. Die Programmende-Kontrollampe blinkkt drei Mal.	Die Aquasafe-Einrichtung ist ausgelöst.

Warning! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Störung Mögliche Ursache Mögliche Abhilfe
Es lauft kein Wasser in das Ge-rät.	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.	Reinigen Sie den Wasserhahn.
Der Wasserdruck ist zu niedrig.	Wenden Sie sich an ihren loka-	len Wasserversorger.
Der Wasserhahn ist geschlos-sen.	Drehen Sie den Wasserhahn auf.
Der Filter im Wasserzulauf-schlauch ist verstopft.	Reinigen Sie den Filter.
Der Wasserzulaufschlauch ist nicht richtig angeschlossen.	Vergewissem Sie sich, dass die Schlauchverbindung in Ordnung ist.
Der Wasserzulaufschlauch ist beschädigt.	Stellen Sie safer, dass der Wasserzulaufschlauch nicht beschädigt ist.
Das Gerät pumpt das Wasser nicht ab.	Der Siphon ist verstopft. Reinigen Sie den Siphon.
Der Wasserablaufschlauch ist nicht richtig angeschlossen.	Vergewissem Sie sich, dass die Schlauchverbindung in Ordnung ist.
Der Ablaufschauch ist beschädigt.	Stellen Sie safer, dass der Wasserablaufschlauch keine Beschädigungen aufweist.
Die Aquasafe-Einrichtung ist ausgelöst.	Drehen Sie den Wasserhahn zu und wenden Sie sich an den Kundendienst.
Das Spülprogramm startet nicht.	Die Gerätetur ist offen. Schließen Sie die Gerätetur.
Der Netzstecker steckt nicht rechtig in der Steckdose.	Stecken Sie den Netzstecker richtig in die Steckdose.
Die Sicherung im Sicherungs-kasten ist durchgebrannt.	Wechseln Sie die Sicherung aus.
	Die Zeitvorwahr ist eingestellt.	• Brechen Sie die Zeitvorwahr ab. • Nach Ablauf der Zeitvorwahr startet das Spülprogramm automatisch.

Schalten Sie das Gerät wieder ein, nach dem Sie es überprüft haben. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt die Störung erneut auf, wenden Sie sich an den Kundendienst.

Wenn andere Alarmcodes angezeigt werden, wenden Sie sich an den Kundendienst.

Die vom Kundendienst bestehtigten Daten finden Sie auf dem Typenschild.

Notieren Sie folgende Daten:

• M o d e l l

(MOD.)

• Produktnumber

(PNC)

• Seriennummer

(S.N.)

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend

Problem Mögliche	Ursache Mögliche Abhilfe
Das Geschirr ist nicht sauber. Das ausgewählte Spülpro-gramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.		Stellen Sie sichere, dass für das Spülgut und den Verschmutzungsgrad das geeignete Spül-programm ausgewähl wird.
Die Körbe waren nicht richtig	beladen, so dass das Wasser nicht alle Oberflächen berühre.	Beladen Sie die Körbe richtig.
Aufgrund falsch angeordneten	Spülguts konnten sich die Sprüharme nicht frei drehen.	Stellen Sie sichere, dass die Sprüharme nicht durch eine in-korrekte Beladung blockiert werden.
Die Filter sind verschmutzt,	nicht richtig montiert oder nicht korrekt eingesetzt.	Kontrollieren Sie, ob die Filter sauber, richtig montiert und korrekt eingesetzt sind.
Die Reinigungsmittelmenge war	nicht ausreichend oder es wurde kein Reinigungsmittel ver-wendet.	Stellen Sie sichere, dass die Reinigungsmittelmenge ausrei-chend ist.
Kalkablagerungen auf dem Ge-schirr.	Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
Falsche Einstellung des Was-	serenthärters.	Stellen Sie den Wasserenthär-ter entsprechend ein.
Die Verschlusskappe des Salz-	behalters ist nicht richtig ge-schlossen.	Stellen Sie sichere, dass der Salzbehälter richtig geschlos-sen ist.
Schlieren, Streifen, milchige Flecken oder blauschimmern-der Belag auf Gläsern und Ge-schirr.	Klarspülmitteldosierung zu hoch.	Klarspülmitteldosierung verrin-gern.
Flecken von getrockneten Wass-ertropfen auf Gläsern und Ge-schirr.	Klarspülmitteldosierung zu niedrig.	Klarspülmitteldosierung erhö-hen.
Die Ursache kann auch beim	Reinigungsmittel liegen.	Verwenden Sie eine andere Reinigungsmittelmarke.
Das Geschirr ist Nass. Sie haben	ein Spülprogramm ohne Trocknungsgang oder mit einem verkurzten Trocknungs-gang gewählt.	Lassen Sie die Tür des Ge-schirrspülers für eine Minute einen Spaltbreit geöffnet, bevor Sie das Geschirr enthalten.
Problem Mögliche Ursache Mögliche Abhilfe
Das Geschirr ist nass und glanzlos.	Der Klarspūlmitel-Dosierer ist leer.	Füllen Sie den Klarspūlmitel-Dosierer mit Klarspūlmitel auf.

TECHNISCHE DATEN

Abmessungen Breite 596 mm
Höhe 818 - 898 mm
Tiefe 550 mm
Wasserdruck Min. 0,5 bar (0,05 MPa)
Max. 8 bar (0,8 MPa)
Wasserversorgung1)	Kalt- oder Warmwasser maximal 60 °C
Fassungsvermögen Gedecke 12

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

i Das Typenschild am inneren Rand der Gerätetur zeigt die elektrischen Anschlussdaten.
i Wenn Sie HeiBwasser mithilfe umweltfreundlicher, alternativeenergiequellen

(z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die HeiBwasserversorgung Energie sparen.

UMWELTTIPPS

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgendes Produkte schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling thesees Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Recycleln Sie die Materialien mit dem Symbol. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

wwwprogress-hausgeraete.de
