BEDIENUNGSANLEITUNG Straight Power E9 CM 480W Be Quiet!

12. Technische Daten

Wirfreuenuns,dassSiesichdazuentschlossenhaben,einbequiet!NetzteilderStraightPowerSeriein Ihrem Rechner einzusetzen. Um Ihnen mögliche erste Fragen im Vorwege zu beantworten, haben wir die VorteileundBesonderheitenderStraightPowerSerieindiesemumfassendenHandbuchzusammengefasst. Die neueste Generation der Straight Power Serie bietet Ihnen viele Erweiterungen und ist eine konsequente Weiterentwicklung der sehr erfolgreichen Vorserie. Falls Sie weitere Fragen haben, richten Sie diese gerne an unseren Kundenservice. Siehe Kontaktdaten unterPunkt10. PC Systeme werden ständig leistungsfähiger und benötigen zunehmend durch den Einsatz von HochleistungsgrakkartenundschnellerenProzessoreninsbesondereaufden+12VLeitungenmehr Strom.DieNetzteilederStraightPowerSeriesinddieidealeErgänzunginBezugaufLeistungsreserven auchfürdenBetriebvonPCIExpressGrakkartenimSLI-oderCrossFire-Verbund. DieNetzteilederStraightPowerSerieverfügenübereinenextremhohenWirkungsgradvonbiszu93%, welches im Markt seinesgleichen sucht. Bei gleich bleibender Nutzungsintensität ihres Rechners lässt sich der geringere Stromverbrauch möglicherweise schon bei der nächsten Stromrechnung ablesen.

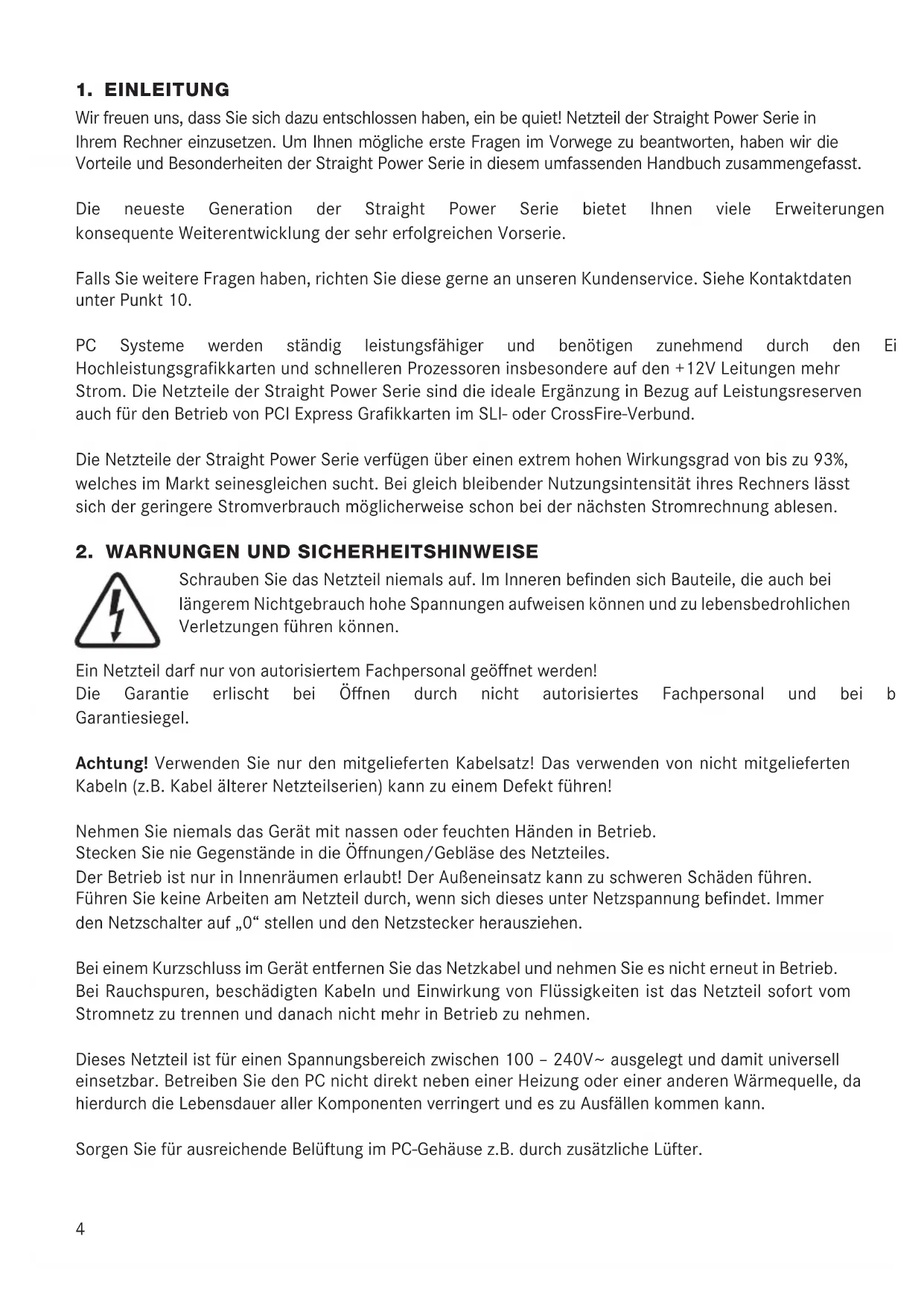

2. WARNUNGEN UND SICHERHEITSHINWEISE

SchraubenSiedasNetzteilniemalsauf.ImInnerenbendensichBauteile,dieauchbei längerem Nichtgebrauch hohe Spannungen aufweisen können und zu lebensbedrohlichen Verletzungen führen können. EinNetzteildarfnurvonautorisiertemFachpersonalgeönetwerden! Die Garantie erlischt bei Önen durch nicht autorisiertes Fachpersonal und bei beschädigtem Garantiesiegel. Achtung! Verwenden Sie nur den mitgelieferten Kabelsatz! Das verwenden von nicht mitgelieferten Kabeln (z.B. Kabel älterer Netzteilserien) kann zu einem Defekt führen! Nehmen Sie niemals das Gerät mit nassen oder feuchten Händen in Betrieb. SteckenSienieGegenständeindieÖnungen/GebläsedesNetzteiles. Der Betrieb ist nur in Innenräumen erlaubt! Der Außeneinsatz kann zu schweren Schäden führen. FührenSiekeineArbeitenamNetzteildurch,wennsichdiesesunterNetzspannungbendet.Immer den Netzschalter auf „0“ stellen und den Netzstecker herausziehen. Bei einem Kurzschluss im Gerät entfernen Sie das Netzkabel und nehmen Sie es nicht erneut in Betrieb. Bei Rauchspuren, beschädigten Kabeln und Einwirkung von Flüssigkeiten ist das Netzteil sofort vom Stromnetz zu trennen und danach nicht mehr in Betrieb zu nehmen. Dieses Netzteil ist für einen Spannungsbereich zwischen 100 – 240V~ ausgelegt und damit universell einsetzbar.BetreibenSiedenPCnichtdirektnebeneinerHeizungodereineranderenWärmequelle,da hierdurchdieLebensdauerallerKomponentenverringertundeszuAusfällenkommenkann. SorgenSiefürausreichendeBelüftungimPC-Gehäusez.B.durchzusätzlicheLüfter. SP-CM-E9 Manual.indb 4 21.03.2011 10:51:105 Für den Fall, dass Sie Ihr Netzteil reinigen wollen, trennen Sie es komplett vom Stromnetz und benutzen Sie keine feuchten Tücher oder Reinigungsmittel. Reinigen Sie das Netzteil nur von außen mithilfe eines trockenen Tuches. Nehmen Sie das Netzteil erst nach einer Stunde in Raumluftumgebung in Betrieb, da sich anderenfalls Kondenswasser im Netzteil bilden könnte.

3. VORTEILE UND BESONDERHEITEN IHRES NEUEN NETZTEILS

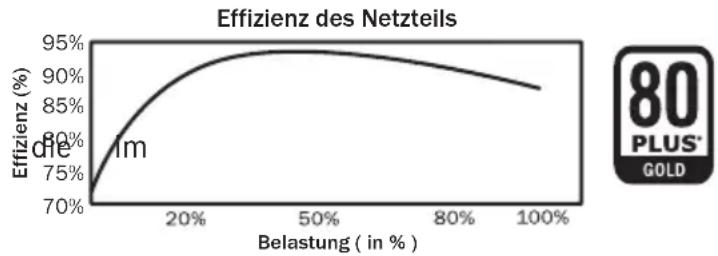

Hohe Ezienz (Wirkungsgrad): DieNetzteilederStraightPowerSerieverfügen übereinesehrhoheEzienz.DiesehilftIhnen bei häugem Betrieb die Stromkosten, die im Jahr anfallen, zu verringern. EinehoheEzienzbedeutet,dassdasNetzteil den eingehenden Wechselstrom mit geringeren Verlusten in Gleichstrom umwandeln kann. Dies führt dazu, dass weniger Verlustwärme entstehen kann, was sich dann wiederum positiv auf die Kühlung desNetzteilsauswirkt.NetzteilemiteinerhohenEzienz,wieesbesondersdieStraightPowerSerie aufweist,könnendahermiteinemäußerstlangsamdrehendenundsomitsehrleisenLüfterbetrieben werden.EineextremgeringeGeräuschentwicklungistdasResultatdieserkontinuierlichentechnischen Weiterentwicklung. Silent Wings Technology: UmfassteineVielzahlanelektrischenundmechanischenOptimierungen,diezueinerhohenLaufruhe, optimalemLuftdurchsatzundeinersehrgeringenGeräuschentwicklungbeitragen. Spannungsstabilität: NetzteilederStraightPowerSerieverfügenübereineerstklassigeStabilitätinderSpannungsversorgung Ihrer wertvollen Komponenten. Diese wird durch den Einsatz von hochqualitativen Bauteilen erzeugt. Ausgangsspannungen werden somit sehr nah am optimalen Sollwert gehalten, was besonders bei hoherLeistungsanforderungwichtigist. Wärmeabhängige Lüftersteuerung: bequiet!NetzteilederStraightPowerSerieverwendeneinepräziseLüftersteuerung. DieGeschwindigkeitdesLüfterswirdabhängigvonderWärmeentwicklungimNetzteilgeregelt.Steigt dieTemperaturan,fängtderLüfterautomatischanschnellerzudrehen,umeinerascheundeektive Kühlung des Netzteils zu gewährleisten. Ökonomisch: DieNetzteilederStraightPowerSerieentsprechendenaktuellenRichtlinien2002/95/EG(RoHSund WEEE) der Europäischen Union. Eine umweltbewusste Herstellungsweise und der Einsatz von Materialien, die keine für die Umwelt gefährlichen Schadstoe enthalten, werden bei be quiet! Produkten garantiert. So helfen wir als Hersteller und Sie als Verbraucher aktiv einen wichtigen Beitrag zum Schutz unserer Umwelt zu leisten. 95% 90% 85% 80% 75% 70% Effizienz des Netzteils Effizienz (%) Belastung ( in % ) SP-CM-E9 Manual.indb 5 21.03.2011 10:51:106 Technische Vorteile: ATX 12V Version 2.3: be quiet! bietet mit der Straight Power CM Serie ein Netzteil an, welches der neuesten ATX12V Spezikationentspricht.Esbietet4separate12VLeitungen,diesichvorteilhaftaufdiezuverlässige Funktion des Systems auswirken. PCI Express Stecker: Die Netzteile der Straight Power Serie verfügen über bis zu vier 6 bzw.8 Pin Stecker, die für den EinsatzvonPCI-ExpressGrakkartennotwendigsind.JederSteckeristinderGrundformein6-poliger Stecker,dersichdurchdasAnsteckenzweiweitererPinszueinem8-poligenSteckerumformenlässt. (Modellabhängig) BittenutzenSieimmervornehmlichgleicheStecker-NummerierunganderentsprechendenGrakkarte. ZumBeispiel:Stecker„VGA1“anGrakkarte1undStecker„VGA2“anGrakkarte2. 20/24 Pin Mainboardstecker: Mitdemvon20Pinsauf24PinserweiterbarenHauptsteckeristdieStraightPowerSeriezusätzlichmit allengängigenSpezikationenabwärtskompatibel.EswerdendiefolgendenStandardsunterstützt:

• BTXV1.0a Serial ATA (S-ATA) Stecker: NetzteilederStraightPowerSeriesindmitausreichendenS-ATASteckernausgestattet.DieSteckeranzahl reichtvon8S-ATAStromsteckernbeim480WModellbishinzu9S-ATAStromsteckernbeim680W.

Die be quiet! Netzteile der Straight Power Serie sind mit allen aktuell gängigen Netzteil- sowie Mainboard-Spezikationenkompatibelwieu.a.:

• IntelC6StatusderneuenProzessorgeneration

• Energy Star 5 Richtlinien

5. INSTALLATION IHRES NEUEN NETZTEILS

LesenSiebittedenPunkt„WarnungenundSicherheitshinweise“bevorSiemitderInstallationbeginnen. Zum Einbau des Netzteils in Ihren PC benötigen Sie einen Schraubendreher. Benutzen Sie nur die mitgeliefertenSchraubenausdemLieferumfang,dadieseüberdasrichtigeGewindeverfügen. SP-CM-E9 Manual.indb 6 21.03.2011 10:51:117 Bauen Sie Ihr altes Netzteil zunächst aus. Verfahren Sie hierfür wie folgt: 1.TrennenSieIhrenPCvonallenvorhandenenStromquellenundziehenSiealleamPCangeschlossenen Kabel vorsichtig ab. 2.ÖnenSiedasPCGehäuseundachtenSiegegebenenfallsaufdieAnleitungdesHerstellers.

3. Trennen Sie alle Stecker vom Mainboard und allen weiteren Komponenten, wie FDD, HDD oder

optischen Laufwerken. Achten Sie bitte darauf,dass keinSteckerdesalten Netzteiles mit einer Komponente verbunden ist.

4. Nun entfernen Sie die Schrauben an der Rückseite des Netzteils und nehmen es vorsichtig heraus.

Achten Sie hierbei besonders darauf, dass sich keine Kabel an Komponenten verfangen und diese beschädigen. Der Einbau Ihres neuen be quiet! Straight Power Netzteils: 1.SetzenSiedasneueNetzteilnunandenvorgesehenenPlatzimGehäuseundschraubenSieesan der Rückseite mit den vier mitgelieferten Schrauben fest. Verwenden Sie keine übermäßige Kraft. 2.SteckenSieden20/24PinSteckerindievorgeseheneBuchseamMainboard.WennSieübereinen 24Pin Anschluss verfügen,dann bringen Sie die die zusätzlichen4 PinsindierichtigePosition, bevorSiedenSteckerindieBuchsestecken.BeimEinsatzeines20PinSteckersklappenSiedie zusätzlichen4PinseinfachandieSeite. 3.NunsteckenSieden4PinStecker,auchP4Steckergenannt,indievorgeseheneBuchseaufdem Mainboard.DieserSteckerwirdIhreCPUinZukunftzusätzlichmitStromversorgen. 4.Falls Sie übereinMainboardmitmehrerenProzessorenverfügen, werden Sie den P4+4Stecker benötigen. Diesen verbinden Sie einfach mit der Buchse auf dem Mainboard. Anmerkung :BittebeachtenSiebeimAnschlussdesP8SteckersdieAnleitungdesHerstellersIhres Mainboards. Nicht alle Mainboards verfügen über diese Anschlüsse.

6. SICHERUNGSFUNKTIONEN

Alle be quiet! Netzteile sind mit zahlreichen Sicherungsfunktionen ausgestattet. Diese sollen den Benutzer als auch das Netzteil und die angeschlossenen Komponenten schützen. Wenn eine dieser Sicherungen ausgelöst wird, dann kommt es in den meisten Fällen zu einem Neustart oder Abschalten desSystems.IneinemsolchenFallsolltederPCsofortaufeinenmöglichenFehlerüberprüftwerden.Um systematischdenetwaigenFehlerausndigzumachen,lesenSiesichbittedasKapitel„Fehlersuche“ aufdenfolgendenSeitendurch.DieStraightPowerSerieverfügtüberfolgendeSicherungsfunktionen: OCP (Überstromschutz) Wenn die Last auf den einzelnen Leitungen mehr als das angegebene Limit beträgt, schaltet das Netzteil automatisch ab. UVP (Unterspannungsschutz) DieseSicherunglöstaus,wenndieSpannungaufdenLeitungenuntereinbestimmtesLimitfällt.Das Netzteil wird auch in diesem Fall automatisch abgeschaltet. OVP (Überspannungsschutz) Die Überspannungssicherung löst beizu hoher Spannung auf den Leitungen aus und schaltet das Netzteil ab. SCP (Kurzschlusssicherung) Die Sicherung bei Kurzschluss im Sekundärteil des Netzteils verhindert einen Defekt am Netzteil und an Ihren Komponenten. SP-CM-E9 Manual.indb 7 21.03.2011 10:51:118 OTP (Temperatursicherung) Falls das Netzteil mit einer zu hohen Temperatur betrieben werden sollte, schaltet es sich automatisch ab. Sie können es dann nach dem Abkühlen wieder einschalten. Bitte vergewissern Sie sich, dass der PCmiteinerausreichendenKühlungausgestattetist. OPP (Überlastschutz) DieseSicherunglöstaus,wenndiegesamteLeistung,diedemNetzteilabverlangtwird,höherist,als diespezizierteHöchstlast.Dieskannpassieren,wenndasNetzteilnichtübergenügendLeistungfür das System verfügt.

Bitte beachten Sie: BeiATX-SystemenerhältdasNetzteildasSignalvomangeschlossenenMainboard, uminBetriebgenommenzuwerden.DaherprüfenSiebitte,entwedermithilfedesMainboards-oder desGehäusehandbuches,obderAn-/Ausschalterkorrektverbundenwurde. Achtung: ArbeitenanStromquellenkönnenzulebensbedrohlichen Verletzungenführen.LesenSie daheraufmerksamdenPunkt2–„WarnungenundSicherheitshinweise“durch.Reparaturendürfennur von autorisiertem Fachpersonal durchgeführt werden! Wenn das System bei installiertem Netzteil nicht ordnungsgemäß funktioniert, überprüfen Sie bitte zuerst diese möglichen Fehlerquellen: A. Überprüfen Sie den korrekten und festen Sitz der Stromversorgungskabel zum Netzteil sowie auch zur Steckdose. Idealerweise benutzen Sie eine separate Dose nur für das Computernetzteil. B.PrüfenSie,obsämtlicheAnschlüssekorrektmiteinanderverbundenwordensindundkorrigierenSie gegebenenfalls diese bei z.B. Fehlpolung. C.KontrollierenSiedieVerbindungdesEin-/AusschaltersvomGehäusezumMainboard.HaltenSie bei Bedarf das Handbuch zu Ihrem Mainboard bereit! Schalten Sie das Netzteil ein, indem Sie den SchalteraufPosition„I“stellenunddenEin-/AusschalteramGehäusebetätigen.FallsdasNetzteil sichweiterhinnichteinschaltenlässt,fahrenSiemitdemnächstenPunktfort. D. Überprüfen Sie Ihr System auf mögliche Kurzschlüsse oder defekte Hardware, in dem Sie den Rechner ausschalten und alle nicht für den Start des Computers benötigten Geräte vom System trennen. Schalten Sie ihn wieder ein. Wiederholen Sie diesen Vorgang und schließen Sie nach jedem Neustart eines der Geräte an, bis Sie den vermeintlichen Defekt gefunden haben. Sollte das Netzteil wegen eines Kurzschlusses nicht reagieren, warten Sie bitte mindestens 5 Minuten mit dem erneuten Einschalten, da das Gerät mit einem Überlastungsschutz ausgestattet ist. Häufige Probleme: Problem: Die ausgelesenen Spannungen (über BIOS) sind zu niedrig/hoch. Wenn Sie im BIOS des Mainboards oder im Betriebssystem die Spannungen des Netzteils überprüfen, kann es vorkommen, dass diese falsch dargestellt werden. Dies liegt an der ungenauen Messung des Mainboards und muss nicht zwangsweise der Realität entsprechen. Problem: Nach dem Einbau einer neuen Grakkarte springt der PC nicht mehr an oder stürzt bei jeder Gelegenheit ab. SiehabeneineneueleistungsstärkereGrakkarteinihrSystemeingebautundnunstartetderPCnicht mehroderstürztbeiderkleinstenAuslastungsofortab.DasNetzteilistzuschwachfürihreGrakkarte ausgelegt.BitteschauenSievordemKaufinunseremWatt-Konguratorunterwww.be-quiet.netnach. Hier wird Ihnen das richtige be quiet! Netzteil aus unserem Sortiment empfohlen. SP-CM-E9 Manual.indb 8 21.03.2011 10:51:119 Wichtiger Hinweis: Bei Nichtfunktionieren des Netzteils vergewissern Sie sich, dass Sie diese Betriebsanleitung vollständig durchgelesen haben und die genannten Probleme ausschließen können. Falls die Probleme weiter bestehen, setzen Sie sich bitte umgehend mit unserem Kundenservice in Verbindung. AlleeingehendenRücksendungenwerdenvonunseremRMA-Servicegeprüft.FallssicheinNetzteilals fehlerfrei herausstellen sollte, wird es an den Kunden zurückgeschickt. Darüber hinaus behalten wir unsvoreinePrüfpauschalefürdenentstandenenAufwandzuerheben. Vor-Ort-Austausch innerhalb der ersten 12 Monate Sollte an Ihrem be quiet! Netzteil innerhalb der ersten 12 Monate nach Kaufdatum ein Defekt auftreten, wenden Sie sich bitte an unsere kostenfreie Hotline, um technische Details und Fragen zu klären. FürdiereibungsloseAbwicklungbenötigenwir,perFax,E-MailoderaufdemPostwege:

• Eine Kopie des Kaufbeleges

• Eine kurze Fehlerbeschreibung

• Die Seriennummer des Netzteils

IhreLieferanschrift Nach Eingang der Unterlagen wird Ihnen durch einen DHL-Mitarbeiter, mittels einer Postbox, ein Austauschnetzteilzugestellt.BittehändigenSieabschließenddemDHL-MitarbeiterIhrvermeintlich defektes Netzteil aus. Das Kabelmanagement, Zubehör und die Originalverpackung können in Ihrem Besitz verbleiben und müssen nicht getauscht werden. Dieser Service ist in Deutschland und Frankreich verfügbar. Bitte bewahren sie ihre Rechnung auf; ohne eine Rechnung ist eine Garantieabwicklung leider nicht möglich! Was wir in jedem Fall zur Abwicklung der Garantie von Ihnen brauchen: Wir benötigen eine Kopie Ihres Kaufbeleges und eine präzise Fehlerbeschreibung, welche Sie uns bitteperFax,E-MailoderPostzusenden.DaraufhinerhaltenSieeinneuesNetzteilvonuns.Beider Anlieferung des neuen Netzteils überreichen Sie dem DHL-Mitarbeiter bitte das defekte Netzteil zwecksRücklieferunganListan.BitteüberprüfenSiedieIhnenzugestellteSendungaufVollständigkeit.

ImLieferumfangdesNetzteilsistfolgendesZubehörenthalten:

• Schrauben zur Netzteilbefestigung

9. ENTSORGUNGSHINWEISE

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben* nicht mehr zum unsortierten Siedlungsabfall gegeben werden. Sie müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern mit Balken weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. SP-CM-E9 Manual.indb 9 21.03.2011 10:51:1110 InDeutschlandsindSiegesetzlich**verpichtet,einAltgeräteinervomunsortiertenSiedlungsabfall getrennten Erfassung zuzuführen. Die öentlich-rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab. Bitte informieren Sie sich auch über ihren lokalen Abfallkalender oder ei ihrer Stadt- oder ihrer Gemeindeverwaltung über die in ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

• Richtlinie 2002/96/EG des europäischen Parlaments und des Rates vom 27. Januar 2003 über Elektro-undElektronik-Altgeräte ** Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro-undElektronikgeräten(Elektro-undElektronikgerätegesetz-ElektroG)vom16.März2005

10. GARANTIE, HERSTELLERANGABEN UND COPYRIGHT

3 Jahre Hersteller Garantie für Endkonsumenten (nur Ersterwerb vom autorisierten be quiet! Händler) Vorortaustausch in den ersten 12 Monaten ab Kaufdatum vom autorisierten be quiet! Händler. DerVor-Ort-AustauschservicebeziehtsichaufDeutschlandundFrankreich. Eine Garantieabwicklung ist nur in Verbindung mit Angabe der Seriennr, sowie einer beigefügten Kopie des Kaufbeleges eines autorisierten be quiet! Händlers möglich. DasönendesGerätes,ManipulationenjeglicherArt,baulicheVeränderungenjeglicherArt,sowie Beschädigungen durch äußere mechanische Einwirkungen führen zum totalen Garantieverlust. Die ausführlichen Garantiebedingungen sind auf der Homepage www.be-quiet.net unter Service/ Garantiebedingungen ersichtlich. Listan GmbH & Co. KG . Biedenkamp 3a . 21509 Glinde . Germany Für weitere Unterstützung erreichen Sie uns innerhalb Deutschlands unter der kostenlosen Service Hotline, Mo. – Fr. 09:00 – 17:30 Uhr Tel.[phone]Fax[phone] E-Mail:[e-mail] Es gelten unsere Allgemeinen Garantiebestimmungen, die Sie unter http://www.be-quiet.net/ service/de/warranty im Internet abrufen können. Im Service-Fall werden folgende Nummern zur Abwicklungbenötigt.SiendendieseaufdemNetzteil-Typenschild: Model Bezeichnung Artikel Nummer Seriennummer BQTE9-CM-680W BN199 S/N(NummersieheTypenschild) BQTE9-CM-580W BN198 S/N(NummersieheTypenschild) BQTE9-CM-480W BN197 S/N(NummersieheTypenschild) SP-CM-E9 Manual.indb 10 21.03.2011 10:51:1111

11. RECHTLICHE HINWEISE, COPYRIGHT

Copyright © Listan GmbH & Co. KG 2011. Alle Rechte vorbehalten. Bitte beachten Sie die folgenden Hinweise: 1.DerInhaltdieserDokumentationdarfohnevorherigeschriftlicheGenehmigungdurchListaninkeiner Form, weder ganz noch teilweise, vervielfältigt, weitergegeben, verbreitet oder gespeichert werden. 2.be quiet! ist eine eingetragene Marke der Firma Listan GmbH & Co. KG. Andere in dieser DokumentationerwähnteProdukte-undFirmennamenkönnenMarkenoderHandelsnamenihrer jeweiligen Eigentümer sein. 3.ListanentwickeltentsprechendihrerPolitikdieProdukteständigweiter.Listanbehältsichdeshalb das Recht vor, ohne vorherige Ankündigungen jedem der in dieser Dokumentation beschriebenen ProdukteÄnderungenundVerbesserungenvorzunehmen. 4.ListanistunterkeinenUmständenverantwortlichfürdenVerlustvonDatenundEinkünftenoderfür jedwederbesonderen,beiläugen,mittelbarenoderunmittelbarenSchäden,wieimmerdieseauch zustande gekommen sind. 5.DerInhaltdieserDokumentationwirdsopräsentiert,wieeraktuellvorliegt.Listanübernimmtweder ausdrücklich noch stillschweigend irgendeine Gewährleistung für die Richtigkeit oder Vollständigkeit des Inhalts dieser Dokumentation, einschließlich, aber nicht beschränkt auf die stillschweigende Garantie der Markttauglichkeit und der Eignung für einen bestimmten Zweck, es sei denn, anwendbare GesetzeoderRechtsprechungschreibenzwingendeineHaftungvor.ListanbehältsichdasRecht vor,jederzeitohnevorherigeAnkündigungÄnderungenandieserDokumentationvorzunehmenoder die Dokumentation zurückzuziehen. SP-CM-E9 Manual.indb 11 21.03.2011 10:51:1112

12. TECHNISCHE DATEN
