BEDIENUNGSANLEITUNG Dark Power PRO 1000W Be Quiet!

11. Указан ия по у ти лизации .. ............. ............. ............ ............. ............. ............ ....... 118 12 . Гарантия, указ ания изготовителя и авто рские права............ ............. ............. ..... 1186 1 . E I N L E I T U N G Wir freuen uns, dass Sie sich dazu entschlossen haben, ein be quiet! Netzteil der Dark Power PRO Serie in Ihrem Rechner einzusetzen. Um Ihnen mögliche erste Fragen im Vorwege zu beantworten, haben wir die Vorteile und Besonderheiten der Dark Power PRO Serie in diesem umfassenden Handbuch zusammengefasst. Die neueste Generation der Dark Power PRO Serie bietet Ihnen viele Erweiterungen und ist eine konsequente Wei- terentwicklung der sehr erfolgreichen Vorserie. Für den Fall, dass sich bei der Inbetriebnahme Fragen ergeben, lesen Sie bitte diese Betriebsanleitung genau durch. Falls Sie weitere Fragen haben, richten Sie diese gerne an unseren Kundenservice: Kostenfreie Service-Hotline: [phone] Faxnummer: 040 7367686 69 Email: [e-mail] Web: www.be-quiet.de From outside of Germany: [phone] Service E-Mail: [e-mail] PC Systeme werden ständig leistungsfähiger und benötigen zunehmend durch den Einsatz von Hochleistungsgra- kkarten und schnelleren Prozessoren insbesondere auf den +12V Leitungen mehr Strom. Die Netzteile der Dark Power PRO Serie sind die ideale Ergänzung in Bezug auf Leistungsreserven auch für den Betrieb von PCI Express Grakkarten im SLi- oder CrossFire-Verbund. Darüber hinaus trägt das intelligente Kabelmanagement zu einem aufgeräumten PC und zu einer besseren Luftzirkulation beim Einsatz in Platz sparenden Media Center PCs oder Mini-Format Rechnern bei. Die Netzteile der Dark Power PRO Serie verfügen über einen extrem hohen Wirkungsgrad von bis zu 87%, welches im Markt seinesgleichen sucht. Bei gleich bleibender Nutzungsintensität ihres Rechners, lässt sich der geringere Stromverbrauch möglicherweise schon bei der nächsten Stromrechnung ablesen. 2 . W A R N U N G E N U N D S I C H E R H E I T S H I N W E I S E Lesen Sie bitte vor der Inbetriebnahme alle Punkte in dieser Anleitung sorgfältig durch und beachten Sie diese. Nur dann ist ein ordnungsgemäßer Betrieb des Netzteils sichergestellt und Sie werden lange Freude an diesem Produkt haben. Öffnen Sie niemals die Abdeckung des Netzteils, die dort verbauten elektronischen Bauteile erzeugen für den Men- schen gefährliche Hochspannungen. Auch nach der Trennung vom Netz führen die Bauteile oft noch Hochspannung, von daher darf ein Netzteil nur von autorisiertem Fachpersonal geöffnet werden. Darüber hinaus erlischt die Garantie beim Öffnen des Netzteils und dadurch beschädigtes Garantiesiegel. Nehmen Sie niemals das Gerät mit nassen oder feuchten Händen in Betrieb. Stecken Sie nie Gegenstände in die Öffnungen/Gebläse des Netzteiles. Beachten Sie, dass die Inbetriebnahme nur für Innenräume gedacht ist. Der Außeneinsatz kann zu schweren Schä- den führen. Führen Sie keine Arbeiten am Netzteil durch, wenn sich dieses unter Netzspannung bendet. (In diesen Fällen immer Netzschalter auf „0“ stellen und ggf. den Netzstecker herausziehen). Bei einem Kurzschluss im Gerät, entfernen Sie das Netzkabel und nehmen Sie es nicht erneut in Betrieb.7 Netzteile ohne Universal-Wechselstromeingang können nicht in Ländern eingesetzt werden in denen z.B. eine Netz- spannung von 110V zur Verfügung stehen. Das Netzteil kann bei falscher AC-Spannung am Eingang zerstört werden. Dieses Netzteil ist für einen Spannungsbereich zwischen 100 – 240V~ ausgelegt und damit universell einsetzbar. Stellen Sie sicher, dass Ihr PC nicht direkt neben einer Heizung oder einer anderen Wärmequelle betrieben wird, da hierdurch die Lebensdauer aller Komponenten verringert und es zu Ausfällen kommen kann. Stellen Sie sicher, dass in Ihrem Computergehäuse für ausreichende Belüftung z.B. durch zusätzliche Lüfter gesorgt ist, da ein aktuelles ATX-Netzteil nicht ausschließlich für den Abtransport der kompletten, im PC-Gehäuse produ- zierten Wärme, zuständig ist. Für den Fall, dass Sie Ihr Netzteil reinigen wollen, trennen Sie es komplett vom Stromnetz und benutzen Sie keine feuchten Tücher oder Reinigungsmittel. Reinigen Sie das Netzteil nur von außen mit Hilfe eines trockenen Tuches. Nehmen Sie das Netzteil erst nach einer Stunde in Raumluftumgebung in Betrieb, da sich anderenfalls Kondens- wasser im Netzteil bilden könnte.

3 . VORTEILE UND BESONDERHEITEN IHRES NEUEN NETZTEILS

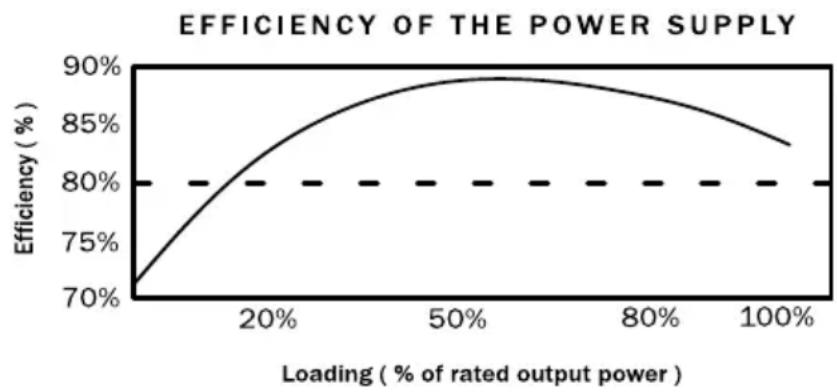

HOHE EFFIZIENZ (WIRKUNGSGRAD): Die Netzteile der Dark Power PRO Serie verfügen über eine sehr hohe Efzienz. Diese hilft Ihnen bei häugem Be- trieb die Stromkosten, die im Jahr anfallen, zu verringern. Eine hohe Efzienz bedeutet, dass das Netzteil den eingehenden Wechselstrom mit geringeren Verlusten in Gleich- strom umwandeln kann. Dies führt dazu, dass weniger Verlustwärme entstehen kann, was sich dann wiederum positiv auf die Kühlung des Netzteils auswirkt. Netzteile mit einer hohen Efzienz, wie es besonders die Dark Power PRO Serie aufweist, können daher mit einem äußerst langsam drehenden und somit sehr leisen Lüfter betrieben werden. Eine extrem geringe Geräuschentwicklung ist das Resultat dieser kontinuierlichen technischen Weiterent- wicklung. ÖKONOMISCH: Die Netzteile der Dark Power PRO Serie entsprechen den aktuellen Richtlinien 2002/95/EG (RoHS und WEEE) der Europäischen Union. Eine umweltbewusste Herstellungsweise und der Einsatz von Materialien, die keine für die Umwelt gefährlichen Schadstoffe enthalten werden bei be quiet! Produkten garantiert. So helfen wir als Hersteller und Sie als Verbrau- cher aktiv einen wichtigen Beitrag zum Schutz unserer Umwelt beizutragen. SPANNUNGSSTABILITÄT: Netzteile der Dark Power PRO Serie verfügen über eine erstklassige Stabilität in der Spannungsversorgung Ihrer wertvollen Komponenten. Dies wird durch den Einsatz von hochqualitativen Bauteilen erzeugt. Ausgangsspan- nungen werden somit sehr nah am optimalen Sollwert gehalten, was besonders bei hoher Leistungsanforderung wichtig ist.8 WÄRMEABHÄNGIGE LÜFTERSTEUERUNG: be quiet! Netzteile der Dark Power PRO Serie verwenden eine präzise Lüftersteuerung. Diese Kontrollautomatik steuert nicht nur den Lüfter im Netzteil selbst, sondern kann auch die Gehäuselüfter steuern, die am Netzteil ange- schlossen werden können. Die Verwendung ist denkbar einfach: Es müssen lediglich die Gehäuselüfter, welche in der Regel mit einem 3-poligen und/oder 4-poligen Stecker ausgestattet wurden, mit den jeweiligen Anschlüsse am Netzteil verbunden werden. Die Geschwindigkeit der Lüfter wird abhängig von der Wärmeentwicklung im Netzteil geregelt. Steigt die Temperatur an, fangen die Lüfter automatisch an schneller zu drehen, um eine rasche und effektive Kühlung im Gehäuse zu gewährleisten. Die so gewonnene schnelle Kühlung trägt zusätzlich zur längeren Lebensdauer Ihrer Komponenten und dem Netzteil bei. Beim Anschluss von eigenen Lüftern an das Netzteil achten Sie bitte darauf, dass diese keine eigene Thermosenso- rik oder Potentiometer besitzen. Die Lüftersteuerung verfügt über einen Anlaumpuls, damit wird sichergestellt, dass alle angeschlos- senen Gehäuselüfter in jedem Fall anlaufen, da ein kurzer Impuls mit höherer Spannung die Lüfter startet. W I C H T I G Verbinden Sie nur einen Lüfter mit jedem Kabel. SILENT WING: Die in den be quiet! Dark Power PRO verbauten Lüfter sind besonders zuverlässig. Durch die hohe Efzienz der Netzteile benötigt man nur eine sehr geringe Kühlung der Bauteile, was sich in der besonderen Laufruhe der Lüfter niederschlägt. Der große 120mm Lüfter ist an der Unterseite des Netzteils angebracht und sorgt für eine optimale Kühlung der Komponenten. KONTROLLE DER LÜFTERDREHZAHL (NETZTEILLÜFTER) ÜBER DAS MAINBOARD: Ein Kabel am Netzteil ermöglicht die Verbindung des Netzteillüfters mit Ihrem Mainboard. Sie können das Tachosig- nal des Netzteillüfters über das Mainboard (BIOS) auslesen. Das Kabel schließt man an den dafür vorgesehenen Steckplatz am Mainboard an und kann so die Geschwindigkeit des Lüfters im BIOS und/oder Betriebssystem ausle- sen. Konsultieren Sie das Handbuch Ihres Mainboards, ob Ihnen diese Funktion zur Verfügung steht. ECASO (LÜFTER-NACHLAUFSTEUERUNG): ECASO steht für Enhanced Cooling After System Off und ist als Lüfter-Nachlaufsteuerung zu bezeichnen. Wird der PC ausgeschaltet, stoppen normalerweise auch sämtliche Lüfter, obwohl es noch sehr warm im Gehäuseinneren ist. Mit der ECASO Steuerung löst be quiet! dieses Problem. Der Netzteillüfter und alle an das Netzteil angeschlossenen Gehäuselüfter laufeb nach dem Ausschalten des Systems für 3 Minuten weiter. Die Wärme wird nach dem Betrieb schnell und efzient aus dem Gehäuse entfernt und schadet nicht Ihrer Hardware.9 IHR SERVICE ZUM NEUEN NETZTEIL: 3 JAHRE GARANTIE: Mit jedem neu erworbenen be quiet! Dark Power PRO Netzteil erhalten Sie drei Jahre Garantie, ein ganzes Jahr länger als der Gesetzgeber vorschreibt. 1 JAHR VOR-ORT-AUSTAUSCH: Sie erhalten ab dem Tag des Kaufes ein volles Jahr den bewährten Vor-Ort- Austauschservice, welcher Ihnen das Netzteil innerhalb von 48 Stunden nach Ihrem Anruf bei der be quiet! Hotline bei Ihnen vor Ort gegen ein neues Netzteil austauscht. ( Gilt nur für Endanwender und innerhalb Deutschlands ) KOSTENLOSE HOTLINE: Jedem Besitzer eines be quiet! Netzteils steht unsere kostenlose Hotline für Fragen bezüglich unserer Netzteile zur Verfügung. Rufen Sie einfach aus dem deutschen Festnetz innerhalb unserer Geschäftszeiten werktags von 9:00 bis 17:30 Uhr unter der Rufnummer 0800 – 0736736 an. T E C H N I S C H E VORTEILE ATX12V VERSION 2.2: be quiet! bietet mit der Dark Power PRO Serie ein Netzteil an, welches der neuesten ATX12V Spezikation entspricht. Es bietet separate 12V Leitungen, die sich vorteilhaft auf die zuverlässige Funktion des Systems auswirken. Die 450, 550 und 650W Modelle verfügen über vier getrennte 12V Leitungen und die 750, 850, 1000 und 1200W Modelle verfügen über sechs getrennte 12V Leitungen. PCI EXPRESS STECKER: Die Netzteile der Dark Power PRO Serie verfügen über bis zu fünf 6 bzw.8 Pin Stecker, die für den Einsatz von PCI-Express Grakkarten notwendig sind. Jeder Stecker ist in der Grundform ein 6-poliger Stecker, der sich durch das Anstecken zwei weiterer Pins zu einem 8-poligen Stecker umformen lässt. Die 1000 und 1200W Version bietet zusätzlich einen fünften 6-poligen Stecker an, mit dem der Betrieb einer PhysX®-Grakkarte gewährleistet wird. 20/24 PIN MAINBOARDSTECKER: Mit dem von 20 Pins auf 24 Pins erweiterbaren Hauptstecker ist die Dark Power PRO Serie zusätzlich mit allen gängigen Spezikationen abwärts kompatibel. Es werden die folgenden Standards unterstützt:

• ATX Spezikation V2.2 und niedriger

• E-ATX Servermainboards mit zusätzlichen 8- und 6 Pin Stecker VARIABLES KABELMANAGEMENT: Das Netzteil verfügt über zahlreiche, variable Anschlussmöglichkeiten. Dies gewährleistet, dass auch Anwender mit vielen Komponenten komfortabel ihren PC erweitern können. Die verschiedenen Kabelstränge lassen sich variieren und nicht gebrauchte Kabelstränge werden einfach in der Verpackung verstaut und stören nicht den Luftuss im Gehäuse. EPS STECKER: Mit den beiden zusätzlichen 6 Pin und 8 Pin Steckern lassen sich auch Server und Workstation Mainboards zuver- lässig betreiben. SERIAL ATA (SATA) STECKER: Netzteile der Dark Power PRO Serie sind mit ausreichenden SATA Steckern ausgestattet. Die 450 und 550W Model- le verfügen über bis zu 7 SATA Stromstecker, die 650 und 750W Modelle über 8 SATA Stromstecker und die 850, 1000 und 1200W Modelle verfügen über 12 SATA Stromstecker.10 ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMV): be quiet! Netzteile werden mit einer speziellen Legierung überzogen. Diese reduziert Interferenzen wesentlich effek- tiver, als es bei herkömmlichen Netzteilen der Fall ist. 3 . 1 . K O M PAT I B I L I T Ä T Die be quiet! Netzteile der Dark Power PRO Serie sind mit allen aktuell gängigen Netzteil- sowie Mainboard-Spezi- kationen kompatibel wie u.a.: - Intel ATX12V Power Supply Design Guide Version 2.2 ( sowie abwärtskompatibel zu V 2.01 / V 2.0 / V 1.3 ) - ATX System Design Guide Version 2.2 und Version 2.1 - BTX Version 1.0a - E-ATX Server Dual Mainboards mittels 8-Pin-Connector - EPS12V Version 2.91 (ab 650W) 4 . I N S TA L L AT I O N I H R E S N E U E N N E T Z T E I L S Lesen Sie bitte den Punkt „Warnungen und Sicherheitshinweise“ bevor Sie mit der Installation beginnen. Anmerkung: Zum Einbau des Netzteils in Ihren PC benötigen Sie einen Schraubendreher. Benutzen Sie nur die mitgelieferten Schrauben aus dem Lieferumfang, da diese über das richtige Gewinde verfügen. Bauen Sie Ihr altes Netzteil zunächst aus. Verfahren Sie hierfür wie folgt:

1. Trennen Sie Ihren PC von allen vorhandenen Stromquellen und ziehen Sie alle am PC angeschlossenen Kabel

2. Öffnen Sie das PC Gehäuse und achten gegebenenfalls auf die Anleitung des Herstellers.

3. Trennen Sie alle Stecker vom Mainboard und allen weiteren Komponenten, wie FDD, HDD oder optischen Lauf

werken. Achten Sie bitte darauf, dass kein Stecker des alten Netzteiles mit einer Komponente verbunden ist.

4. Nun entfernen Sie die Schrauben an der Rückseite des Netzteils und nehmen es vorsichtig heraus. Achten Sie

hierbei besonders darauf, dass sich keine Kabel an Komponenten verfangen und diese beschädigen. Der Einbau Ihres neuen be quiet! Dark Power PRO Netzteils:

1. Setzen Sie das neue Netzteil nun an den vorgesehenen Platz im Gehäuse und schrauben es an der Rückseite

mit den vier mitgelieferten Schrauben fest. Verwenden Sie keine übermäßige Kraft.

2. Stecken Sie den 20/24 Pin Stecker in die vorgesehene Buchse am Mainboard. Wenn Sie über einen 24 Pin

Anschluss verfügen, dann bringen Sie die die zusätzlichen 4 Pins in die richtige Position bevor Sie den Stecker in die Buchse stecken. Beim Einsatz eines 20 Pin Steckers klappen Sie die zusätzlichen 4 Pins einfach an die Seite.

3. Nun stecken Sie den 4 Pin Stecker, auch P4 Stecker genannt, in die vorgesehene Buchse auf dem Mainboard.

Dieser Stecker wird Ihre CPU in Zukunft zusätzlich mit Strom versorgen.

4. Falls Sie über ein Mainboard mit mehreren Prozessoren verfügen, werden Sie den zusätzlichen 8 Pin EPS

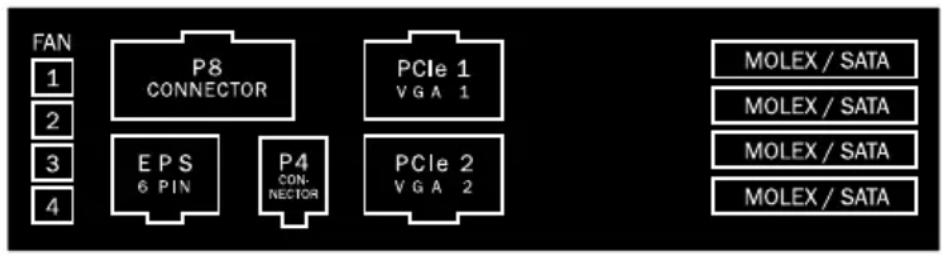

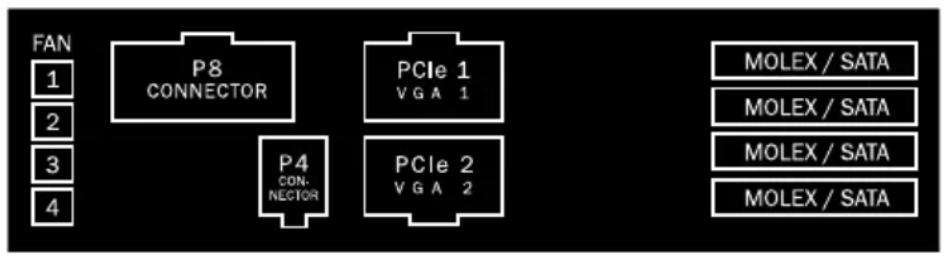

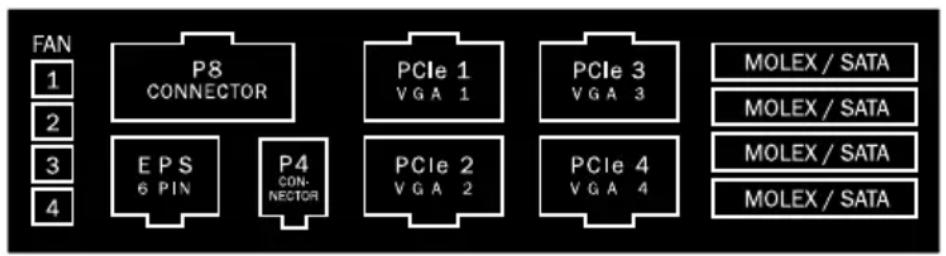

Stecker benötigen ( Verfügbar ab 650W ). Diesen verbinden Sie einfach mit der Buchse auf dem Mainboard. Manche Mainboards werden ebenfalls einen zusätzlichen 6 Pin EPS Stecker benötigen. Wenn dies der Fall ist, verbinden Sie diesen Stecker bitte ebenfalls. Anmerkung: Bitte beachten Sie beim Anschluss der EPS Stecker die Anleitung des Herstellers Ihres Mainboards. Nicht alle Mainboards verfügen über diese Anschlüsse. KABELMANAGEMENT: Eine Besonderheit für den Anschluss der Peripheriegeräte ist das sogenannte Kabelmanagement. Mit diesem Kabelmanagement können Sie nicht gebrauchte Kabel einfach abziehen oder gegebenenfalls wieder am Netzteil anbringen. Dadurch entsteht kein Kabelsalat und das Gehäuse ist aufgeräumt. Ein besonderer Vorteil ist der nun ungehinderte Luftzug durch das Gehäuse. Störende Kabel behindern die Luft am Durchziehen durch das Gehäuse, wodurch die Kühlung negativ beeinusst wird. Durch dieses Kabelmanagement lässt sich das effektiv vermeiden.11 Hinweis: Alle Kabel sind so konzipiert, dass eine Verwechslung der Kabelrichtungen und ein Vertauschen der An- schlüsse ausgeschlossen sind. Alle Stecker können sehr leichtgängig in die Buchsen eingeschoben werden, halten dann aber sehr fest, sodass es nur zu sehr geringen Widerständen kommt. Falls es dennoch zu Problemen kommen sollte, verändern Sie bitte niemals die Stecker und Anschlüsse der Kabel selbst. Dieses kann unter Umständen das Netzteil sowie auch andere Komponenten dauerhaft zerstören und führt zu Garantieverlust. Die Belegung der Buchsen am Netzteil ist wie folgt:

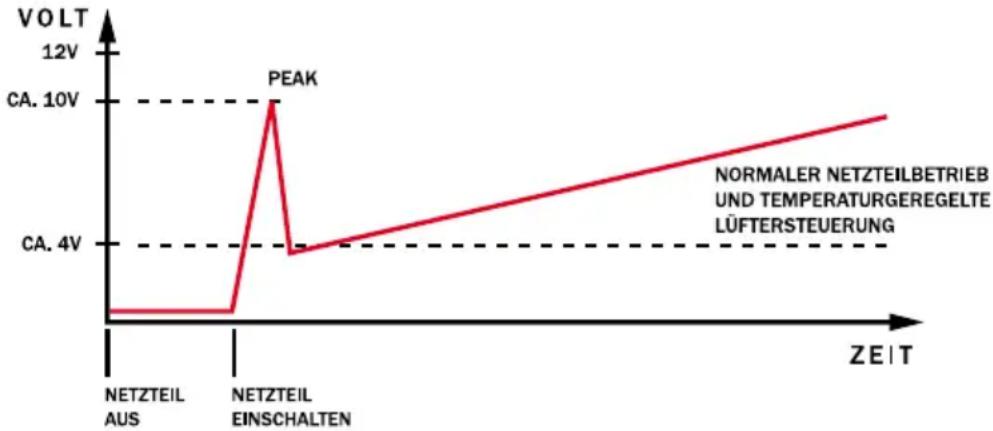

FAN Die vier Lüfteranschlüsse sind mit FAN gekennzeichnet. Hier werden die Kabel für die Lüfteranschlüsse angebracht. Die angeschlossenen Lüfter werden später von der internen Kontrollautomatik gesteuert. Achtung; Nur ein Lüfter pro Anschlusskabel! Maximale Last für alle Anschlüsse in Summe 1,2A /14,4W ! P8 CONNECTOR Der P8 Stecker wird für Mainboards mit mehreren Prozessoren benötigt. Dieser versorgt die Prozessoren mit einer extra 12V Leitung, die für einen stabilen Betrieb benötigt wird. EPS ( AB 650W ) Der zusätzliche 6 Pin EPS Stecker wird bei speziellen Mainboards im Server- und Workstationbereich benötigt. Dieser Stecker steht Ihnen ab dem 650W Modell zur Verfügung.12

Der Stecker mit der Kennzeichnung MB dient der zusätzlichen Zufuhr einer 12V und 5V Leitung für ein stabileres System.

Die beiden ersten Grakkartenstecker sind in roter Farbe gekennzeichnet. Diese dienen dazu, Hochleistungsgrak- karten mit Strom zu versorgen. Es ist jeweils ein 6 Pin Stecker an jedem Kabelende vorhanden, welcher durch die ansteckbaren Pins zu zwei 8 Pin Steckern umgewandelt werden kann. PCIE3 UND PCIE4 (AB 750W) Die beiden zweiten Grakkartenstecker sind in grüner Farbe gekennzeichnet. Diese dienen ebenfalls dazu, Hochleis- tungsgrakkarten mit Strom zu versorgen. Es ist jeweils ein 6 Pin Stecker an jedem Kabelende vorhanden, welcher durch die ansteckbaren Pins zu zwei 8 Pin Steckern umgewandelt werden kann.

Die vier Buchsen an der rechten Seite dienen dem Anschluss der Kabel für die Peripheriegeräte. Hier ist es egal ob Sie die HDD oder SATA Kabel an den Anschlüssen verwenden. Sie können diese variabel an jede der vier Buchsen stecken. Es entstehen keine Inkompatibilitäten. 5 . S P E Z I F I K AT I O N E N

1. SPANNUNGSREGULIERUNG

2. BETRIEBSBEDINGUNGEN

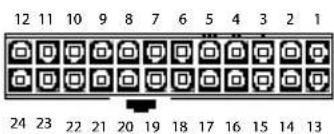

4. 12V VERTEILUNG UND PIN BELEGUNG

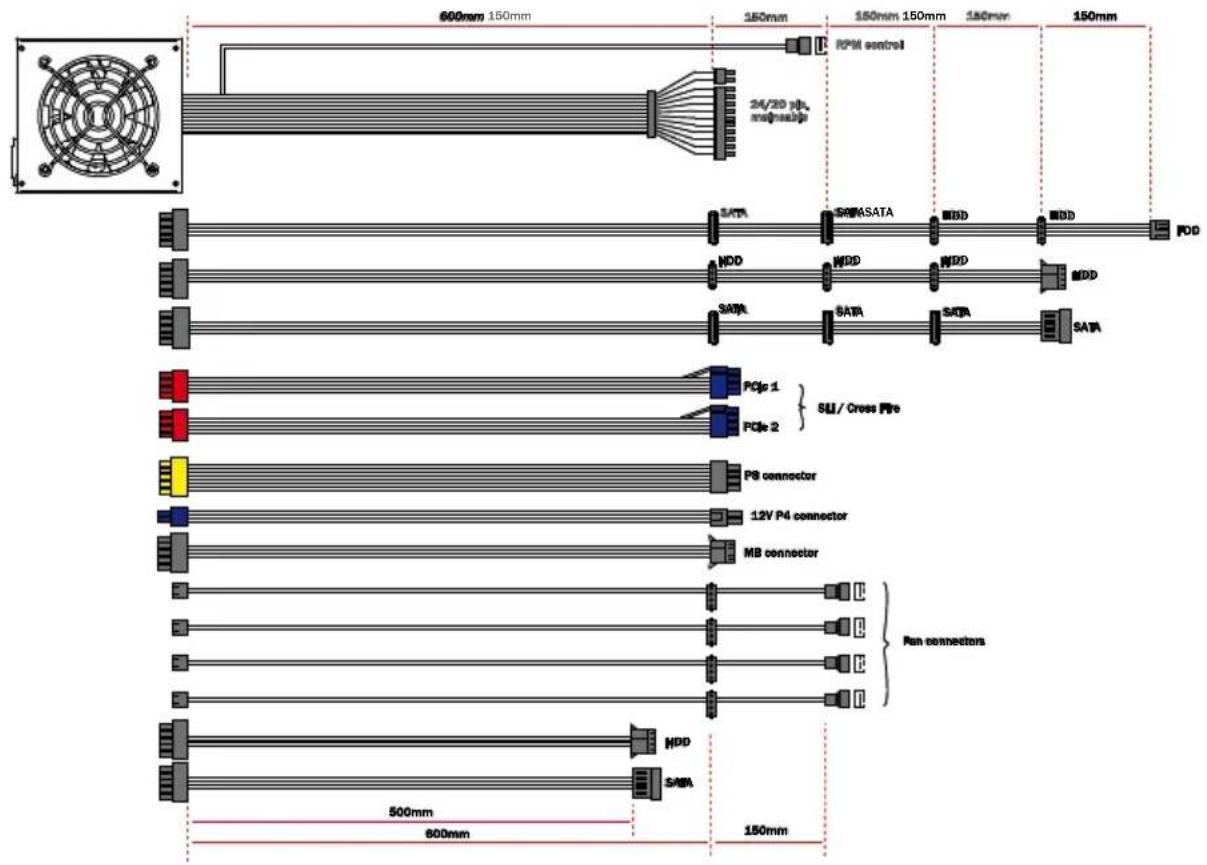

7. ANSCHLUSSMÖGLICHKEITEN UND KABELLÄNGEN

4 5 0 W & 5 5 0 W 6 5 0 W 600mm 150mm 150mm 150mm 500mm 600mm 150mm 24/20 pin. maincable 12V P4 connector HDD HDD HDD HDD HDD FDD SATA SATA SATA SLI / Cross Fire Fan connectors HDD PCIe 2 PCIe 1 P8 connector MB connector SATA RPM control SATA HDD SATASATA 150mm 600mm 150mm 150mm 150mm 500mm 600mm 150mm 24/20 pin. maincable 12V P4 connector HDD HDD HDD HDD HDD FDD SATA SATA SATA SLI / Cross Fire Fan connectors HDD PCIe 2 PCIe 1 P8 connector MB connector SATA RPM control SATA HDD SATASATA 150mm 600mm 150mm 150mm 150mm 500mm 600mm 150mm 24/20 pin. maincable 12V P4 connector HDD HDD HDD HDD HDD FDD SATA SATA SATA SLI / Cross Fire Fan connectors HDD PCIe 2 PCIe 1 P8 connector MB connector SATA RPM control SATA HDD SATASATA 150mm EPS 6pin SATA 600mm 150mm 150mm 150mm 500mm 600mm 150mm 24/20 pin. maincable 12V P4 connector HDD HDD HDD HDD HDD FDD SATA SATA SATA SLI / Cross Fire Fan connectors HDD PCIe 2 PCIe 1 P8 connector MB connector SATA RPM control SATA HDD SATASATA 150mm EPS 6pin SATA16 7 5 0 W 8 5 0 W 600mm 150mm 150mm 150mm 500mm 600mm 150mm 24/20 pin. maincable 12V P4 connector HDD HDD HDD HDD HDD FDD SATA SATA SATA SLI / Cross Fire Fan connectors HDD PCIe 2 PCIe 1 P8 connector MB connector SATA RPM control SATA HDD SATASATA 150mm EPS 6pin SATA SLI / Cross Fire PCIe 4 PCIe 3 Quad SLI / Cross Fire HDD HDD HDD HDD HDD HDD HDD FDD 600mm 150mm 150mm 150mm 500mm 600mm 150mm 24/20 pin. maincable 12V P4 connector HDD HDD HDD HDD HDD FDD SATA SATA SATA SLI / Cross Fire Fan connectors HDD PCIe 2 PCIe 1 P8 connector MB connector SATA RPM control SATA HDD SATASATA 150mm EPS 6pin SATA SLI / Cross Fire PCIe 4 PCIe 3 Quad SLI / Cross Fire HDD HDD HDD HDD HDD HDD HDD FDD 600mm 150mm 150mm 150mm 500mm 600mm 150mm 24/20 pin. maincable 12V P4 connector HDD HDD HDD HDD HDD FDD SATA SATA SATA SLI / Cross Fire Fan connectors HDD PCIe 2 PCIe 1 P8 connector MB connector SATA RPM control SATA HDD SATASATA 150mm EPS 6pin SATA SLI / Cross Fire PCIe 4 PCIe 3 Quad SLI / Cross Fire HDD HDD HDD HDD SATA SATA SATA SATA HDD HDD HDD FDD 600mm 150mm 150mm 150mm 500mm 600mm 150mm 24/20 pin. maincable 12V P4 connector HDD HDD HDD HDD HDD FDD SATA SATA SATA SLI / Cross Fire Fan connectors HDD PCIe 2 PCIe 1 P8 connector MB connector SATA RPM control SATA HDD SATASATA 150mm EPS 6pin SATA SLI / Cross Fire PCIe 4 PCIe 3 Quad SLI / Cross Fire HDD HDD HDD HDD SATA SATA SATA SATA HDD HDD HDD FDD17 1 0 0 0 W & 1 2 0 0 W 6 . S I C H E R U N G S F U N K T I O N E N Alle be quiet! Netzteile sind mit zahlreichen Sicherungsfunktionen ausgestattet. Diese sollen den Benutzer als auch das Netzteil und die angeschlossenen Komponenten schützen. Wenn eine dieser Sicherungen ausgelöst wird, dann kommt es in den meisten Fällen zu einem Neustart oder Abschalten des Systems. In einem solchen Fall sollte der PC sofort auf einen möglichen Fehler überprüft werden. Um systematisch den etwaigen Fehler ausndig zu machen, lesen Sie sich bitte das Kapitel „Fehlersuche“ auf den folgenden Seiten durch. Die Dark Power PRO Serie verfügt über folgende Sicherungsfunktionen: OCP (ÜBERSTROMSCHUTZ) Wenn die Last auf den einzelnen Leitungen mehr als das angegebene Limit beträgt, schaltet das Netzteil automa- tisch ab. UVP (UNTERSPANNUNGSSCHUTZ) Diese Sicherung löst aus, wenn die Spannung auf den Leitungen unter ein bestimmtes Limit fällt. Das Netzteil wird auch in diesem Fall automatisch abgeschaltet. OVP (ÜBERSPANNUNGSSCHUTZ) Die Überspannungssicherung löst bei zu hoher Spannung auf den Leitungen aus und schaltet das Netzteil ab. SCP (KURZSCHLUSSSICHERUNG) Die Sicherung bei Kurzschluss im Sekundärteil des Netzteils verhindert einen Defekt am Netzteil und an Ihren Komponenten. 600mm 150mm 150mm 150mm 500mm 600mm 150mm 24/20 pin. maincable 12V P4 connector HDD HDD HDD HDD HDD FDD SATA SATA SATA SLI / Cross Fire Fan connectors HDD PCIe 2 PCIe 1 P8 connector MB connector SATA RPM control SATA HDD SATASATA 150mm EPS 6pin SATA SLI / Cross Fire PCIe 4 PCIe 3 Quad SLI / Cross Fire HDD HDD HDD HDD SATA SATA SATA SATA HDD HDD HDD FDD PCIe 5 600mm 150mm 150mm 150mm 500mm 600mm 150mm 24/20 pin. maincable 12V P4 connector HDD HDD HDD HDD HDD FDD SATA SATA SATA SLI / Cross Fire Fan connectors HDD PCIe 2 PCIe 1 P8 connector MB connector SATA RPM control SATA HDD SATASATA 150mm EPS 6pin SATA SLI / Cross Fire PCIe 4 PCIe 3 Quad SLI / Cross Fire HDD HDD HDD HDD SATA SATA SATA SATA HDD HDD HDD FDD PCIe 518 OTP (TEMPERATURSICHERUNG) Falls das Netzteil mit einer zu hohen Temperatur betrieben werden sollte, schaltet es sich automatisch ab. Sie kön- nen es dann nach dem Abkühlen wieder einschalten. Bitte versichern Sie sich, dass der PC mit einer ausreichenden Kühlung ausgestattet ist. OPP (ÜBERLASTSCHUTZ) Diese Sicherung löst aus, wenn die gesamte Leistung die dem Netzteil abverlangt wird höher ist, als die spezizierte Höchstlast. Dies kann passieren, wenn das Netzteil nicht über genügend Leistung für das System verfügt.

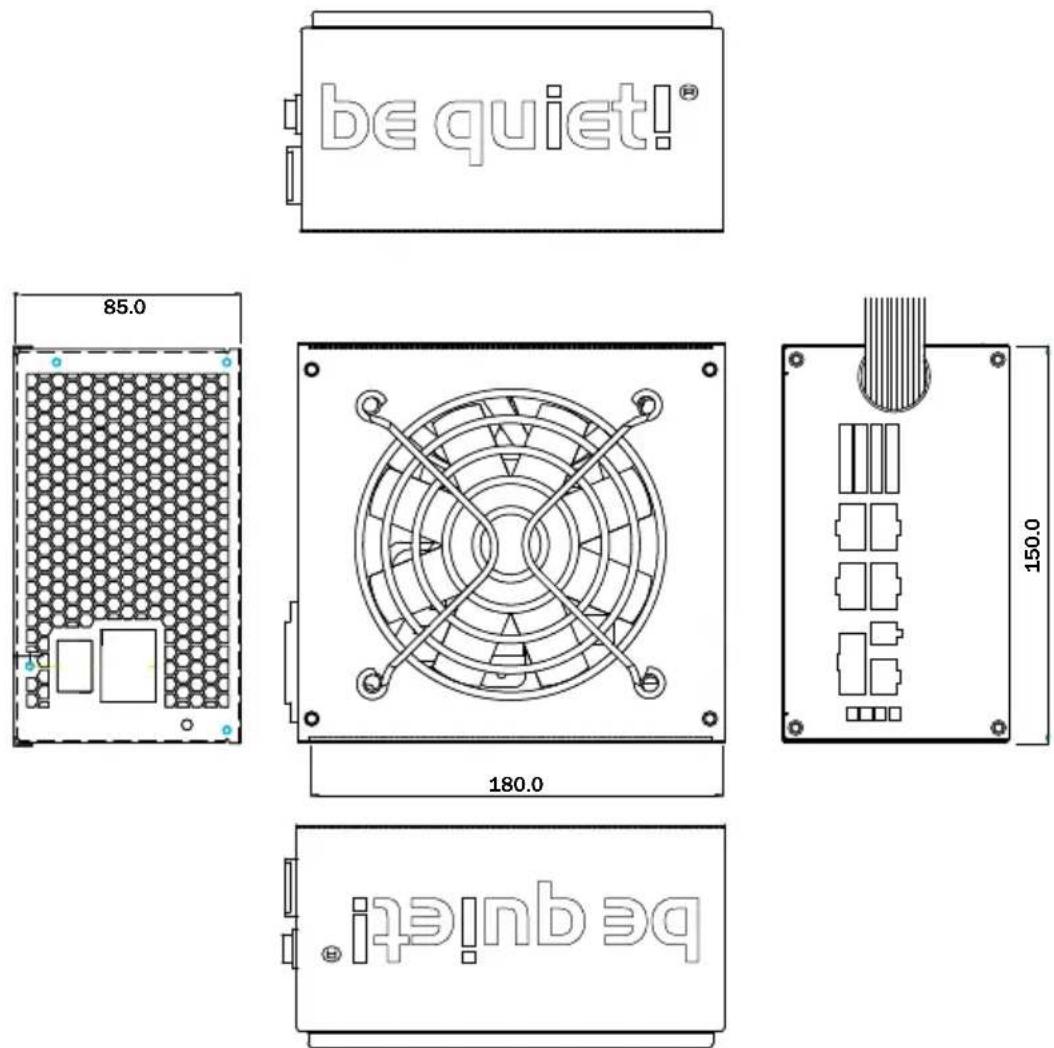

7. A B M E S S U N G E N D E S N E T Z T E I L S

8 . F E H L E R B E H E B U N G Bitte beachten Sie Bei ATX-Systemen erhält das Netzteil das Signal vom angeschlossenen Mainboard, um in Betrieb genommen zu werden. Daher prüfen Sie bitte, entweder mit Hilfe des Mainboards- oder des Gehäusehandbuches, ob der An- / Ausschalter korrekt verbunden wurde. ACHTUNG: Arbeiten an Stromquellen können zu lebensbedrohlichen Verletzungen führen. Bei Rauchspuren, beschädigten Kabeln und Einwirkung von Flüssigkeiten ist das Netzteil sofort vom Stromnetz zu trennen und danach nicht mehr in Betrieb zu nehmen. Schrauben Sie das Netzteil niemals auf. Im Inneren benden sich Bauteile, die auch bei längerem Nichtgebrauch hohe Spannungen aufweisen können. Bitte lassen Sie Reparaturen nur von autorisiertem Fachpersonal durchführen!

Wenn das System bei installiertem Netzteil nicht ordnungsgemäß funktioniert, überprüfen Sie bitte zuerst diese möglichen Fehlerquellen: A. Überprüfen Sie den korrekten und festen Sitz der Stromversorgungskabel zum Netzteil, sowie auch zur Steckdo- se. Idealerweise benutzen Sie eine separate Dose nur für das Computernetzteil. B. Prüfen Sie, ob sämtliche Anschlüsse korrekt miteinander verbunden worden sind und korrigieren Sie gegebenen- falls diese bei z.B. Fehlpolung. C. Kontrollieren Sie die Verbindung des Ein-/Ausschalters vom Gehäuse zum Mainboard. Halten Sie bei Bedarf das Handbuch zu Ihrem Mainboard bereit! Schalten Sie das Netzteil ein, indem Sie den Schalter auf Position „I“ stellen und den Ein-/Ausschalter am Gehäuse betätigen. Falls das Netzteil sich weiterhin nicht einschalten lässt, fahren Sie mit dem nächsten Punkt fort. D. Überprüfen Sie Ihr System auf mögliche Kurzschlüsse oder defekte Hardware, in dem Sie den Rechner ausschal- ten und alle nicht für den Start des Computers benötigten Geräte vom System trennen. Schalten Sie ihn wieder ein. Wiederholen Sie diesen Vorgang und schließen Sie nach jedem Neustart eines der Geräte an, bis Sie den vermeint- lichen Defekt gefunden haben. Sollte das Netzteil wegen eines Kurzschlusses nicht reagieren, warten Sie bitte mindestens 5 Minuten mit dem erneuten Einschalten, da das Gerät mit einem Überlastungsschutz ausgestattet ist. HÄUFIGE PROBLEME: Problem: Die ausgelesenen Spannungen ( über Bios ) sind zu niedrig/hoch Wenn Sie im Bios des Mainboards oder im Betriebssystem die Spannungen des Netzteils überprüfen, kann es vorkommen, dass diese falsch dargestellt werden. Dies liegt an der ungenauen Messung des Mainboards und muss nicht zwangsweise der Realität entsprechen. Mit einem Multimeter ( Spannungsmessgerät ) können Sie die Spannungen am Kabel des Netzteils selbst messen. Dies wird genauere Messungen ergeben. Falls die Leitungen immer noch außerhalb der Toleranz sein sollten, ver- binden Sie sich bitte mit unserem Kundenservice. Problem: Nach dem Einbau einer neuen Grakkarte springt der PC nicht mehr an oder stürzt bei jeder Gelegenheit

Sie haben eine neue leistungsstärkere Grakkarte in ihr System eingebaut und nun startet der PC nicht mehr oder stürzt bei der kleinsten Auslastung sofort ab. Das Netzteil ist zu schwach für ihre Grakkarte ausgelegt. Bitte schauen Sie vor dem Kauf in unserem Watt-Kongurator unter www.be-quiet.net nach. Hier wird Ihnen das richtige be quiet! Netzteil aus unserem Sortiment empfohlen. Wichtiger Hinweis: Bei Nichtfunktionieren des Netzteils vergewissern Sie sich, dass Sie diese Betriebsanleitung vollständig durchgele- sen haben und die genannten Probleme ausschließen können. Falls die Probleme weiter bestehen, setzen Sie sich bitte umgehend mit unserem Kundenservice in Verbindung. Alle eingehenden Rücksendungen werden von unserem RMA-Service geprüft. Falls sich ein Netzteil als fehlerfrei herausstellen sollte, wird es an den Kunden zurückgeschickt. Darüber hinaus wird eine Prüfpauschale für den entstandenen Aufwand erhoben. Der Ablauf für den Vor-Ort-Austausch Service im ersten Jahr nach dem Kauf läuft wie folgt ab: Zuerst rufen Sie bitte die be quiet Hotline an, um technische Fragen und Details zu klären. Danach wird die Einwilli- gung für einen Austausch erteilt und entsprechend veranlasst. Was wir in diesem Fall von Ihnen brauchen: Wir benötigen eine Kopie Ihres Kaufbeleges und eine präzise Fehlerbeschreibung, welche Sie uns bitte per Fax, E- Mail oder Post zusenden. Daraufhin erhalten Sie ein neues Netzteil von uns. Bei der Anlieferung des neuen Netzteils überreichen Sie dem DHL-Mitarbeiter bitte das defekte Netzteil zwecks Rücklieferung an Listan. Bitte vergewissern Sie sich, dass das Netzteil im Karton mitsamt dem Zubehör vorhanden ist.20 9 . Z U B E H Ö RIm Lieferumfang des Netzteils ist neben den Verbindungskabeln des Kabelmanagements folgendes Zubehörenthalten:• Kaltgerätekabel• Bedienungsanleitung• Kabelbinder• Schrauben zur Netzteilbefestigung1 0 . A R T I K E L N U M M E R N U N D B A R C O D E SBN071 - BQT P7-Pro 450W BN072 - BQT P7-Pro 550W BN073 - BQT P7-Pro 650WBN074 - BQT P7-Pro 750W BN075 - BQT P7-Pro 850W BN076 - BQT P7-Pro 1000WBN077 - BQT P7-Pro 1200W1 1 . E N T S O R G U N G S H I N W E I S EGebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben* nicht mehr zum unsortierten Sied-lungsabfall gegeben werden. Sie müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin.Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.In Deutschland sind Sie gesetzlich** verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich-rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich auch über ihren lokalen Abfallkalender oder ei ihrer Stadt- oder ihrer Gemeindeverwaltung über die in ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

• Richtlinie 2002/96/EG des europäischen Parlaments und des Rates vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte ** Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG) vom 16. März 2005 1 2 . G A R A N T I E , H E R S T E L L E R A N G A B E N U N D C O P Y R I G H T

• 1 Jahr Vor-Ort-Austausch Kostenloser Austausch innerhalb von 48 Stunden vor Ort (Gilt für Endverbraucher und innerhalb Deutschland) Wenn Sie noch weitere Fragen zu unseren Produkten haben, dann wenden Sie sich bitte an unsere gebührenfreie Service-Hotline unter der Nummer: 0800 – 0736736 Mo. - Fr. 09:00 – 17 30 Uhr Listan GmbH & Co. KG Biedenkamp 3a 21509 Glinde Germany From outside of Germany: [phone] Service E-Mail: [e-mail] Copyright © Listan GmbH & Co. KG 2007. Alle Rechte vorbehalten. Bitte beachten Sie die folgenden Hinweise:
