BEDIENUNGSANLEITUNG PYR 64 MR WALTHAM

6. DÉPANNAGE ET TRANSPORT

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Gebrauchsanweisung enthält wichtige Sicherheitshinweise sowie Hinweise zum Gebrauch und der Wartung lhres Gerätes.Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch, und bewahren Sie sie sorgfältig auf. Symbol TP Bedeutung WARNUNG Gefahr von schweren Verletzungen oder Lebensgefahr GEFAHR EINES ELEKTRISCHEN Getähriche Spamnung EE ER BRANDGEFAHR Wamung: Brandgefahr / entflammbare Materialien ACHTUNG Gefahr von Personen- und Sachschäden WICHTIG / HINWEIS Bestimmungsgemäe Verwendung des Gerätes DE -2

1. SICHERHEITSHINWEISE ….

1.1 Allgemeine Sicherheitshinweise

1.2 Hinweise zum Aufstellen und AnschlieRen

1.3 Während des Betriebs

1.4 Warnhinweise zur Reinigung und Wartung

2.Installation und Vorbereitung für den Gebrauch.

2.1 Hinweise für den installateur

2.2 Einbauen des Backofens..

2.3 Elektrischer Anschluss und Sicherheitshinweise

3.PRODUKTMERKMALE. 4.Verwenden des Produkts.

4.1 Backofen-Einstellknôpfe

Einstellen der Uhrzeit

5.REINIGUNG UND WARTUNG

6.FEHLERBEHEBUNG UND TRANSPORT

6.1 Fehlerbehebung .

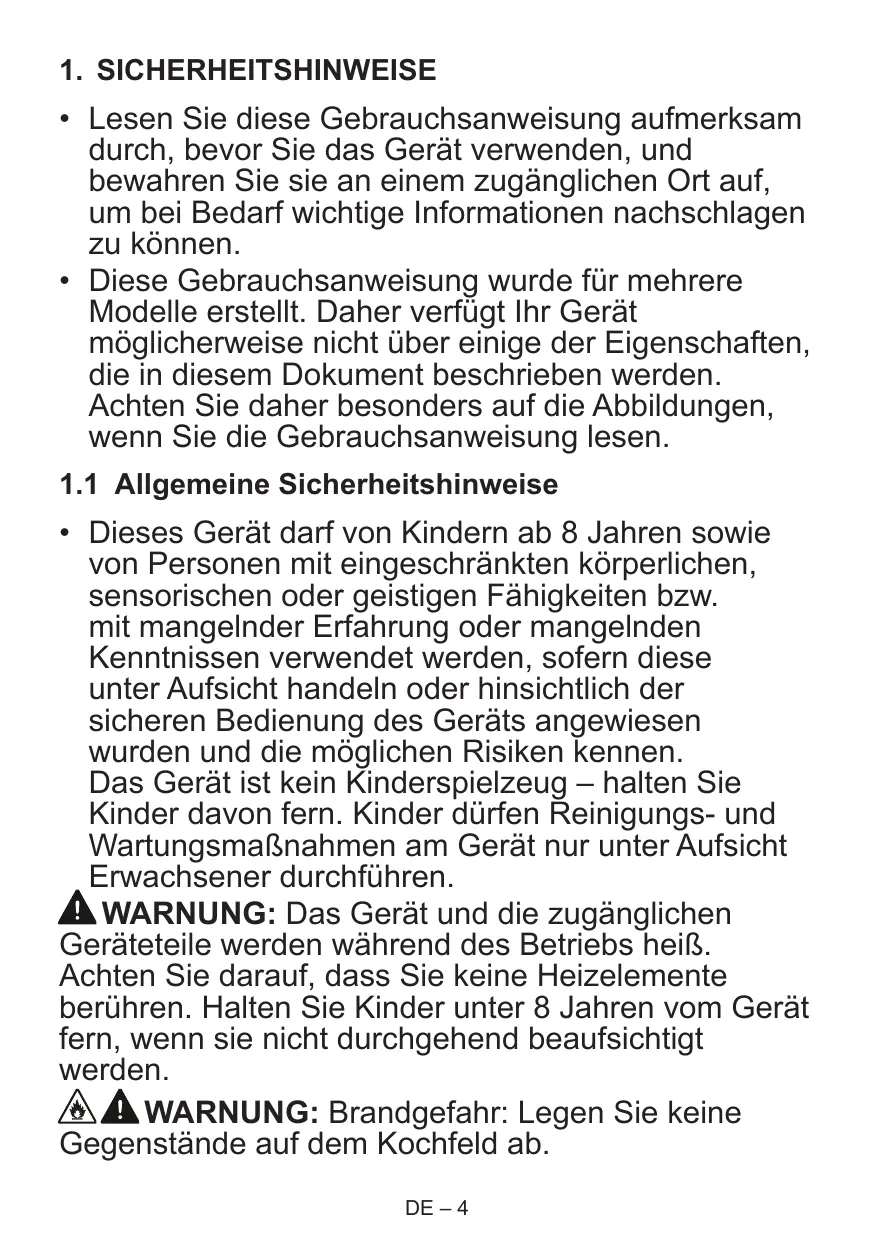

1. SICHERHEITSHINWEISE

+ Lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät verwenden, und bewahren Sie sie an einem zugänglichen Ort auf, um bei Bedarf wichtige Informationen nachschlagen zu kônnen. + Diese Gebrauchsanweisung wurde für mehrere Modelle erstellt. Daher verfügt Ihr Gerät môglicherweise nicht über einige der Eigenschaften, die in diesem Dokument beschrieben werden. Achten Sie daher besonders auf die Abbildungen, wenn Sie die Gebrauchsanweisung lesen.

1.1 Allgemeine Sicherheitshinweise

+ Dieses Gerät darf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten kôrperlichen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung oder mangelnden Kenntnissen verwendet werden, sofern diese unter Aufsicht handeln oder hinsichtlich der sicheren Bedienung des Gerâts angewiesen wurden und die môglichen Risiken kennen. Das Gerät ist kein Kinderspielzeug — halten Sie Kinder davon fern. Kinder dürfen Reinigungs- und WartungsmaRnahmen am Gerät nur unter Aufsicht Erwachsener durchführen. À WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heif. Achten Sie darauf, dass Sie keine Heizelemente berühren. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht durchgehend beaufsichtigt werden. À À WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab. DE -4

À À WARNUNG: Hat die Oberfläche Sprünge, müssen Sie das Gerät sofort ausschalten. Es besteht Stromschlaggefahr. + Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein. + Das Gerät wird beim Betrieb heifR. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente im Ofeninneren. + Griffe werden beim Betrieb môglicherweise bereits nach kurzer Zeit heifs. + Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Schleifvlies, um die Oberflächen von Backôfen zu reinigen. Dabei kônnen Oberflächen zerkratzen, was zum Bersten der Türscheibe oder Schäden an Oberflächen führen kann. + Reinigen Sie das Gerât nicht mit einem Dampfstrahlreiniger. WARNUNG: Vergewissern Sie sich vor dem Austauschen der Lampe, dass das Gerät ausgeschaltet ist, um die Gefahr eines Stromschlags zu vermeiden. /\ ACHTUNG: Von aufen zugängliche Teile kKônnen beim Kochen oder Grillen heiR werden. Halten Sie kleine Kinder vom Gerät fern, wenn dieses eingeschaltet ist. + Entfernen Sie vor der pyrolytischen Reinigung jegliche verschütteten Flüssigkeiten, Backbleche, Einhängegitter, Ablageroste und jegliches sonstiges Zubehôür. + Das Gerät wurde unter Einhaltung der einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt. DE-5

Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern durchgeführt werden. Installations- oder Reparaturarbeiten, die von nicht autorisierten Technikern ausgeführt werden, kônnen Sie gefährden. Nehmen Sie keine Anderungen an den Eigenschaften des Herdes vor. Es besteht Unfallgefahr durch Verwendung ungeeigneter Schutzabdeckungen für das Kochfeld. Vergewissern Sie sich vor dem Anschluss des Gerâtes, dass die lokalen Versorgungsbedingungen (Gasart und Gasdruck im Gasversorgungsnetz und/ oder Spannung und Frequenz des Stromnetzes) kompatibel zu den technischen Daten des Gerätes sind. Die technischen Daten für dieses Gerät sind auf dem Typenschild angegeben. ACHTUNG: Dieses Gerät ist nur zum Kochen von Lebensmitteln, für den Gebrauch im Haushalt sowie ausschlieRlich zur Verwendung in Innenräumen bestimmt. Es sollte nicht für andere Zwecke oder in einem anderen Anwendungsbereich, z. B. auRerhalb vom Haushalt, in einer gewerblichen Umgebung oder zum Beheizen eines Raumes verwendet werden. Heben oder verschieben Sie den Herd nicht durch Ziehen an den Griffen der Backofentür. Es wurden alle erforderlichen MaRnahmen ergriffen, um lhre Sicherheit zu gewährleisten. Da das Glas brechen kann, muss beim Reinigen vorsichtig vorgegangen werden, um Kratzer zu vermeiden. Verhindern Sie ein Schlagen oder Klopfen mit Zubehôr auf das Glas. Stellen Sie sicher, dass das Netzkabel bei der Installation nicht eingeklemmt oder beschädigt wird. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaRen qualifizierten Person ersetzt DE -6

werden, um Gefahren zu vermeiden. Lassen Sie Kinder nicht auf die Backofentür klettern oder darauf sitzen, während sie geôffnet ist. Bitte halten Sie Kinder und Tiere von diesem Gerät fern.

1.2 Hinweise zum Aufstellen und Anschliessen

Nehmen Sie den Herd erst in Betrieb, nachdem er vollständig installiert wurde. Das Gerät darf nur von einem autorisierten Techniker installiert werden. Der Hersteller ist nicht haftbar für Schäden, die durch falsche Aufstellung oder wegen der Installation durch nicht autorisierte Personen verursacht werden. Während Sie das Gerät auspacken, sollten Sie es auf Transportschäden überprüfen. Falls Sie einen Schaden feststellen, verwenden Sie das Gerät nicht, sondern setzen Sie sich umgehend mit einem qualifizierten Kundendienst in Verbindung. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor usw.) für Kinder gefährlich sein kônnen, sollten Sie diese einsammeln und sofort entsorgen. Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee, Staub oder hoher Feuchte aus. Die das Gerät umgebenden Materialien müssen in der Lage sein, einer Temperatur von mindestens 100°C zu standzuhalten. Das Gerät darf zur Vermeidung von Überhitzungen nicht hinter einer dekorativen Tür installiert werden. DE -7

1.3 Während des Betriebs

Wenn Sie den Backofen das erste Mal einschalten, nehmen Sie müglicherweise einen leichten Geruch wahr. Das ist vollkommen normal. Der Geruch rührt von den Isoliermaterialien und den Heizelementen her. Deshalb sollten Sie den Backofen vor der ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben. Sorgen Sie in dieser Zeit für eine gründliche Belüftung der Umgebung, in welcher der Herd installiert ist. Gehen Sie vorsichtig vor, wenn Sie die Backofentür während oder nach dem Kochen ôffnen. Es besteht Verbrennungsgefahr durch den heiken Dampf, der beim Offnen aus dem Backofen entweicht. Stellen Sie während des Betriebs keine entflammbaren oder brennbaren Materialien in das Gerät oder in die Nähe des Gerätes. Verwenden Sie immer Topfhandschuhe, um das Gargut aus dem Backofen zu nehmen bzw. hineinzulegen. Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten niemals unbeaufsichtigt. Diese kônnen bei sehr hohen Temperaturen in Brand geraten. GieRen Sie niemals Wasser in brennendes Fett oder OI. Schalten Sie stattdessen den Herd aus, und decken Sie die Pfanne mit ihrem Deckel oder einer Feuerdecke zu. Wenn das Gerät längere Zeit nicht benutzt wird, schalten Sie den Netzhauptschalter aus. SchlieRen Sie bei längerer Nicht-Verwendung auch das Gasventil. Achten Sie stets darauf, dass die Einstellknôpfe in der Stellung ,0“ (Aus) stehen, wenn das Geräât nicht verwendet wird. DE -8

+ Die Backbleche kippen nach unten, wenn sie herausgezogen werden. Sorgen Sie dafür, dass kein heiRes Gargut verschüttet wird oder heruntertropft, wenn Sie es aus dem Backofen herausnehmen. + Belasten Sie die Backofentür nicht, wenn sie geôffnet ist. Dabei kann sich die Backofentür verziehen, oder sie kann beschädigt werden. + Legen Sie keine schweren oder brennbaren Gegenstände (z. B. Nylon, Plastiktüten, Papier, Textilien, usw.) in die Schublade. Dies gilt auch für Kochgeschirr mit Kunststoffzubehôür (z. B. Griffe). + Hängen Sie keine Handtücher, Geschirrtücher oder Textilien auf das Gerät oder an die Griffe.

1.4 Warnhinweise zur Reinigung und Wartung

+ Vergewissern Sie sich, dass die Spannungsversorgung zum Gerät netzseitig unterbrochen ist, bevor jegliche Reinigungs- oder Wartungsarbeiten durchgeführt werden. - Entfernen Sie nicht die Einstellknôpfe, um das Bedienfeld zu reinigen. + Um einen ordnungsgemäken Betrieb sowie die grôRtmôgliche Sicherheit für Ihr Gerät sicherzustellen, empfehlen wir, stets Original- Ersatzteile zu verwenden und bei Bedarf stets einen autorisierten Kundendienst zu rufen. CE-Konformitätserklärung Unsere Produkte entsprechen den geltenden EG-Richtlinien, -Beschlüssen und -Verordnungen sowie den Anforderungen der Normen, auf die verwiesen wird. Dieses Gerät wurde ausschlieRlich für das Kochen zu Hause ausgelegt.Jegliche andere Verwendung, wie das Beheizen eines Raumes, ist unsachgemäk und DE-9

gefährlich. O pie Gebrauchsanweisungen gelten für mehrere Modelle.Môglicherweise gibt es Abweichungen zwischen der Gebrauchsanweisung und lhrem Model. Entsorgung von Altgeräten Das Symbol auf dem Gerät oder der 7 |Verpackung weist darauf hin, dass dieses {K|Gerät nicht in den Hausmüll gehôrt.Es muss mms |Stattdessen an die entsprechende Sammelstelle für das Recycling von elektrischen und elektronischen Geräten übergeben werden.Indem Sie sicherstellen, dass dieses Gerâät ordnungsgemäk entsorgt wird, helfen Sie bei der Vermeidung môglicher negativer Auswirkungen auf die Umvwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäkRige Entsorgung entstehen kônnen.Wenden Sie sich für weitere Informationen hinsichtlich Wiederverwertung und Recycling des Gerätes an die zuständigen Behôrden vor Ort, an die städtische Müllabfuhr oder an Ihren Fachhändler, bei dem Sie das Geräât erworben haben. DE -10

2. Installation und Vorbereitung

für den Gebrauch WARNUNG:Das Gerät muss von einem autorisierten Servicemitarbeiter oder einem qualifizierten Techniker gemäR den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften installiert werden. Eine unsachgemäkRe Installation kann zu Personen- und Sachschäden führen, für die der Hersteller keine Haftung übernimmt und die nicht von der Garantie abgedeckt sind. Überprüfen Sie vor der Montage des Geräts, dass der vom Energieversorger gelieferte Strom (elektrische Spannung und Frequenz) mit der Einstellung des Geräts kompatibel ist.Die Die Arbeitsplatte und Môbel, die das Gerät umgeben, müssen aus Materialien gefertigt sein, die Temperaturen von über 100°C Standhalten kônnen. + Das Gerät sollte nicht direkt über einem Geschirrspüler, einem Kühlschrank, einem Gefrierschrank, einer Waschmaschine oder einem Wäschetrockner installiert werden.

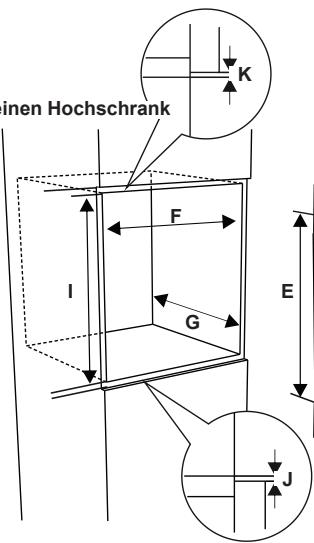

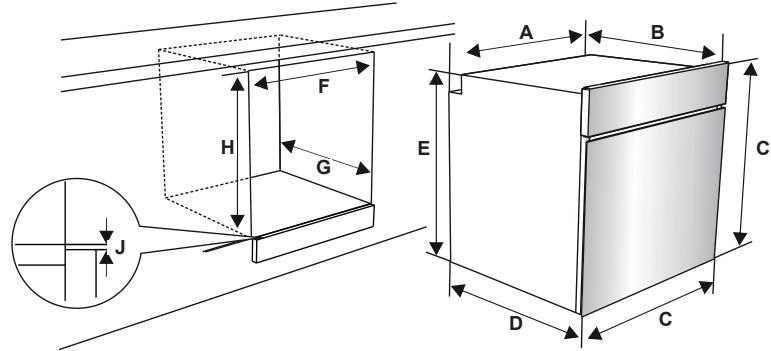

2.2 Einbauen des Backofens

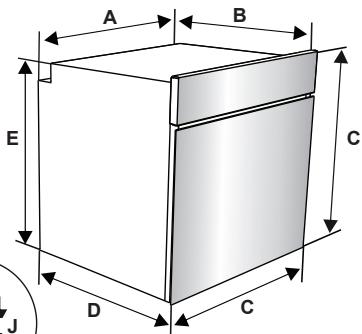

Die Geräte werden mit Montagekits geliefert und kônnen in eine Arbeitsplatte mit geeigneten Abmessungen eingebaut werden.Die Einbaumañe des Kochfeldes und des Backofens sind in der Tabelle unten aufgeführt. Anschlusswerte für dieses Gerät sind auf dem Typenschild angegeben. À (mm) 557 min/max: F (mm). | 560/580 B(mm}] 550 min. G (mm) 555 + Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien C (mm) 595 min: H/L(mm), | 600/590 und Normen sind einzuhalten D(mm}] 575 minsJK(mm} | 5/10 (Sicherheitsbestimmungen, sach- und ordnungsgemäkes Recycling usw.).

2.1 Hinweise für den installateur

Allgemeine Hinweise Nachdem Sie die Verpackung von dem Gerät und dem Zubehôr entfernt haben, vergewissern Sie sich, dass keine Schäden vorhanden sind. Wenn Sie einen Schaden vermuten, verwenden Sie das Gerät nicht, und wenden Sie sich umgehend an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker. Stellen Sie sicher, dass sich in der direkten Nähe des Gerätes keine entzündlichen oder brennbaren Materialien wie Gardinen, ÔI, Kleidung usw. befinden, die in Brand geraten kônnten. E(mm) 574 DE-11

Einbau unter einer Arbeitsplatte Nachdem alle elektrischen Anschlüsse ausgeführt wurden, den Backofen in den Einbauschrank einschieben.Die Backofentür ôffnen, und die 2 Schrauben in die Lôcher im Rahmen des Backofens einschrauben.Bei an der Schrankoberfläche anliegendem Geräterahmen die Schrauben festziehen. DE - 12

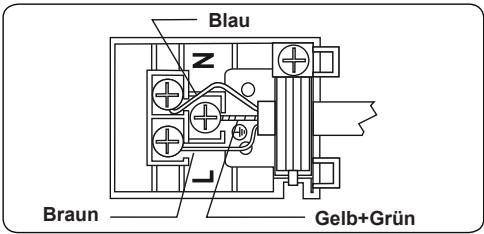

2.3 Elektrischer Anschluss

und Sicherheitshinweise WARNUNG:Der elektrische Anschluss des Gerätes muss von einem autorisierten Servicemitarbeiter oder einer qualifizierten Elektrofachkraft gemäR den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften durchgeführt werden. WARNUNG:Das Gerät muss geerdet sein. + Vor dem Anschluss des Gerätes an die Spannungsversorgung, die Übereinstimmung der Nennspannung des Gerätes (auf dem Typenschild angegeben) mit der anliegenden Netzversorgungsspannung sicherstellen, und die Netzverkabelung muss für die Leistungsaufnahme des Gerätes ausgelegt sein (ebenfalls auf dem Typenschild angegeben). + Sicherstellen, dass für den Anschluss isolierte Kabel verwendet werden.Bei einem falsch ausgeführten Anschluss kann das Gerät beschädigt werden. Ein beschädigtes Netzkabel darf nur von einer qualifizierten Fachkraft ausgetauscht werden. +__ Keine Adapter, Mehrfachsteckdosen und/oder Verlängerungskabel verwenden. + Das Netzkabel muss von heifien Teilen des Gerâtes ferngehalten werden und darf nicht gebogen oder gequetscht werden.Andernfalls kann das Kabel beschädigt und ein Kurzschluss verursacht werden. + Wird das Gerät nicht mit einem Stecker angeschlossen, muss ein allpoliger Trennschalter (mit mindestens 3 mm Kontaktabstand) zwischengeschaltet werden, um die Sicherheitsvorschriften zu erfüllen. + Das Gerät ist für eine Spannungsversorgung mit 220-240 V — und 380-415 V 3N- ausgelegt. Wenn am Anschlussort eine andere Spannungsversorgung anliegt, an einen autorisierten Servicemitarbeiter oder eine qualifizierte Elektrofachkraft wenden. + Das Netzkabel (HO5VV-F) muss lang DE - 13 genug sein, damit es auch bei vor dem Éinbauschrank stehendem Gerät angeschlossen werden kann. Sicherstellen, dass alle Anschlüsse ordnungsgemäk festgezogen sind. Das Anschlusskabel mit einer Kabelschelle zugentlasten und die Abdeckung schlieRen. Der richtige Klemmenanschluss ist auf dem Anschlusskasten dargestellt. Blau z L_@Y

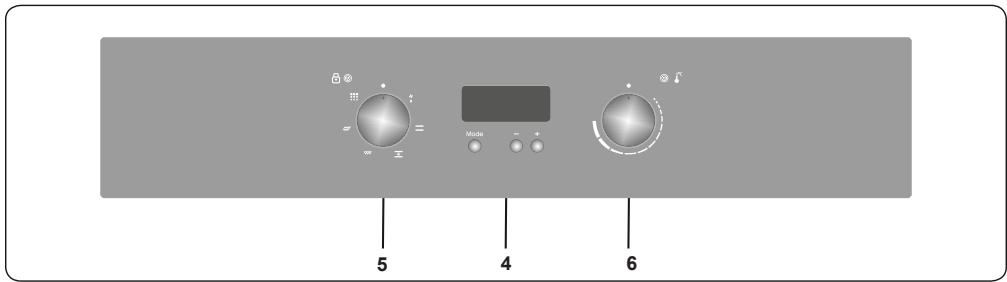

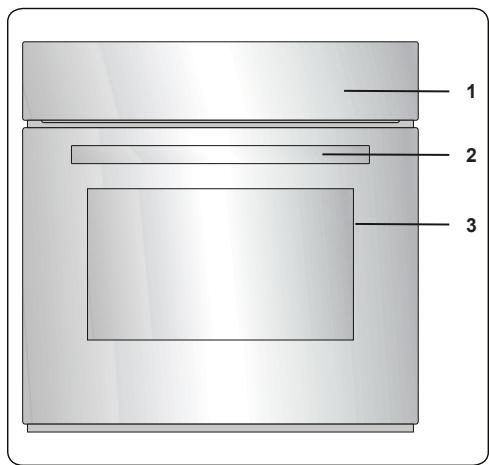

Wichtig:Die Merkmale der einzelnen Produkte kônnen sich unterscheiden und Ihr Gerät sieht môglicherweise anders aus als auf den Abbildungen. Liste der Komponenten 1.Bedienfeld 2.Backofentürgriff 3.Backofentür Bedienfeld 4.Timer 5.Einstellknopf für Backofenfunktion 6.Temperatur-Einstellknopf für Backofen DE -14

4. Verwenden des Produkts

4.1 Backofen-Einstellknôpfe

Einstellknopf für Backofenfunktion Drehen Sie den Einstellknopf auf das entsprechende Symbol für die gewünschte Garfunktion.Mehr Informationen zu den Funktionen finden Sie im Abschnitt Backofenfunktionen. Temperaturschalter des Backofens Drehen Sie diesen Knopf, nachdem Sie die Garfunktion eingestellt haben, um die gewünschte Temperatur einzustellen.Daraufhin leuchtet stets die Backofenthermostatleuchte, wenn das Thermostat zum Aufheizen des Backofens oder zum Halten der Temperatur eingeschaltet wird. Backofenfunktionen

• Die Funktionen lhres Backofens kônnen je nach Modell abweichen. Auftau-Funktion:Die Warnleuchten des Backofens werden eingeschaltet, und der Lüfter geht in Betrieb. Um die Auftau- Funktion zu verwenden, legen Sie das Tiefkühlgericht auf die von unten gesehen dritte Einschubebene des Backofens.Es wird empfohlen, ein Blech unter dem Tiefkühigericht zu platzieren, um das beim Schmelzen von Eis entstehende Wasser aufzufangen.Bei dieser Funktion werden die Speisen nicht gegart oder gebacken, sondern lediglich schneller aufgetaut. Ober- und Unterhitze:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente für Ober- und Unterhitze beginnen zu heizen.Bei Ober- und Unterhitze wird die Wärme so abgestrahlt, dass das Gargut gleichmäRig gegart wird.Dadurch eignet sie sich hervorragend für Gebäck, Kuchen, Nudelauflauf, Lasagne und Pizza.Es wird empfohlen, den Ofen 10 Minuten lang vorzuheizen und bei dieser Funktion auch nur eine Einschubebene zu verwenden. Umiuft-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente für Ober- und Unterhitze sowie der Lüfter gehen in Betrieb.Diese Funktion ist besonders für das Backen von Gebäck geeignet.Das Gargut wird über die Heizelemente für Ober- und Unterhitze im Backofen gegart, und der Lüfter zirkuliert die Luft, damit ein leichter Grilleffekt erzielt wird.Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen. Grill-Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement beginnt zu heizen. Diese Funktion wird zum Grillen und Rôsten von Gargut auf den oberen Einschubebenen des Backofens verwendet. Pinseln Sie den Rost leicht mit Ol ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts.Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes ÔI oder Fett aufzufangen.Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen. Warnung:Beim Grillen muss die Backofentür geschlossen bleiben, und die Temperatur sollte auf 190°C eingestellt werden. Schnellgri Funktion:Das Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement sowie das Heizelement für Oberhitze beginnen zu heizen.Diese Funktion wird zum Schnellgrillen und Grillen von Gargut mit grôkerer Oberfläche, wie Fleisch, verwendet.Verwenden Sie die oberen Einschubebenen des Backofens.Pinseln Sie den Rost leicht mit Ol ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts. Schieben Sie stets eine Fettpfanne unter dem Gargut ein, um heruntertropfendes Ôl oder Fett aufzufangen.Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen. DE -15

Warnung:Beim Grillen muss die Backofentür geschlossen bleiben, und die Temperatur sollte auf 190°C eingestellt werden. eee] Pyrolytische

• ] Reinigungsfunktion:Mit dieser Funktion lässt sich der Garraum des Backofens gründlich reinigen. Warnung:Entfernen Sie vor dem Einschalten der pyrolytischen Reinigungsfunktion alle ausgelaufenen Flüssigkeiten und vergewissern Sie sich, dass der Backofen leer ist.Nichts im Garraum belassen, um jegliche Schäden zu vermeiden. + Vor dem Einschalten der pyrolytischen Reinigungsfunktion, die Roste und Seitengitter (sofern vorhanden) entfernen, und sicherstellen, dass die Backofentür geschlossen ist. + Die Backofentür wird verriegelt, wenn die pyrolytische Reinigungsfunktion gestartet wird. + Während die pyrolytische Reinigungsfunktion ausgeführt wird, sollte das Kochfeld nicht verwendet werden, wenn es sich direkt über dem Backofen befindet.Dies kann zu Überhitzung und zu Schäden an beiden Geräten führen. + Während der pyrolytischen Reinigungsfunktion wird die Backofentür heiR.Kinder von dem Gerät fernhalten, bis es abgekühit ist. + Nach Abschluss der pyrolytischen Reinigungsfunktion wird auf dem Display die Uhrzeit angezeigt.

4.2 Verwenden des digitalen Timers

Einstellen der Uhrzeit Die Zeit muss eingestellt werden, bevor Sie den Backofen in Betrieb nehmen.Nach dem Anschluss an die Spannungsversorgung, blinken auf der Anzeige abwechselnd die Werte ,A* und ,000". 1.Die Tasten ,+* und ,-* gleichzeitig drücken. Die Punkte in der Mitte des Bildschirms beginnen zu blinken. 2.Bei noch blinkenden Punkten, die Zeit über die Tasten ,+* und ,-* einstellen. 3.Nach einigen Sekunden hôren die Punkte auf zu blinken und leuchten dauerhaft. Einstellen der Alarmzeit Die Alarmzeit kann auf einen beliebigen Wert zwischen 0:00 und23:59 Stunden eingestellt werden.Das akustische Signal, das nach Ablaufen der Alarmzeit ertônt dient ausschlieRlich als Hinweissignal. Der Backofen wird über diese Funktion nicht eingeschaltet. 1 Auf die Taste ,Mode* drücken.Daraufhin beginnt das Symbol A Zu blinken, und der Wert ,000° wird angezeigt. 2.Stellen Sie die gewünschte Zeit bei blinkendem Symbol A über die Tasten ,+* und ,-" ein. 3.Daraufhin leuchtet das Symbol A auf der Anzeige weiter, die Zeit wird gespeichert, und der Alarm wird gesetzt. Mode © oc

Wenn der Timer bei Null angelangt ist, ertônt ein akustisches Signal, und das Symbol À blinkt.Drücken Sie auf eine beliebige Taste, um das akustische Signal zu beenden. Daraufhin wird das Symbol nicht mehr angezeigt. DE -16

Einstellen der Zeit für halbautomatischen Betrieb (Kochzeit) Mit dieser Funktion kônnen Sie das Gargut für eine feste Dauer garen lassen.Es kann ein Wert zwischen 0 und 10 Stunden eingestellt werden.Bereiten Sie das Gargut für das Garen vor. 1.Über die Einstellknôpfe die gewünschte Garfunktion und Temperatur auswählen. 2.Die Taste ,Mode* so lange drücken, bis der Wert ,dur auf der Anzeige angezeigt wird.Daraufhin blinkt das Symbol ,A“. Mode 3.Die gewünschte Kochzeit über die Tasten ,+* und ,-* einstellen. 4.Daraufhin wird wieder die aktuelle ke k Uhrzeit auf der Mode _ + Anzeige angezeigt, Le] Le) le) und die Symbole -A* und Uf, leuchten dauerhañ. Wenn der Timer bei dem Wert ,0" angelangt ist, wird der Backofen ausgeschaltet, es ertônt ein akustisches Signal und das Symbol ,A“ blinkt.Drehen Sie beide Einstellknôpfe in die Stellung ,0“, und drücken Sie eine beliebige Taste auf dem Timer, um das akustische Signal zu beenden.Daraufhin wird das Symbol nicht länger angezeigt, und der Timer wechselt zurück in den manuellen Modus. Einstellen der Zeit für halbautomatischen Betrieb (Endzeit) Bei dieser Funktion wird der Backofen automatisch gestartet, sodass der Garvorgang zu einem bestimmten Zeitpunkt abgeschlossen ist.Sie kônnen eine Endzeit einstellen, die bis zu 10 Stunden in der Zukunft liegt.Bereiten Sie das Gargut für das Garen vor. 1.Über die Einstellknôpfe die gewünschte Garfunktion und Temperatur auswählen. 2.Die Taste Mode“ so lange drücken, bis der Wert end" auf der Anzeige angezeigt wird.Daraufhin blinken das Symbol ,A“ und die aktuelle Uhrzeit. 3.Über die Tasten ,+* und ,-“ die gewünschte Endzeit einstellen. 4.Daraufhin wird wieder die aktuelle Uhrzeit auf der Anzeige angezeigt, Mode = + IC Le) [e) und die Symbole A und {f leuchten dauerhaîf.

Wenn der Timer bei dem Wert ,0“ angelangt ist, wird der Backofen ausgeschaltet, es ertônt ein akustisches Signal und das Symbol ,A“ blinkt.Drehen Sie beide Einstellknôpfe in die Stellung ,0“, und drücken Sie eine beliebige Taste auf dem Timer, um das akustische Signal zu beenden.Daraufhin wird das Symbol nicht länger angezeigt, und der Timer wechselt zurück in den manuellen Modus. Einstellen der Zeit für vollautomatischen Betrieb Mit dieser Funktion kônnen Sie das Gargut zu einem späteren Zeitpunkt und für eine bestimmte Dauer garen lassen.Sie kônnen eine Zeit einstellen, die bis zu 10 Stunden in der Zukuntft liegt.Bereiten Sie das Gargut für das Garen vor. 1.Über die Einstellknôpfe die gewünschte Garfunktion und Temperatur auswählen. 2.Die Taste ,Mode* so lange drücken, bis der Wert ,dur* auf der Anzeige angezeigt wird.Daraufhin blinkt das Symbol ,A". DE -17

3.Die gewünschte Kochzeit über die Tasten ,+* und ,-* einstellen. 4.Daraufhin wird wieder die aktuelle Uhrzeit auf der Anzeige angezeigt, und die Symbole .A* und Ji, leuchten dauerhañ. 5.Die Taste ,Mode“ so lange drücken, bis der Wert end" auf der Anzeige angezeigt wird.Daraufhin blinken das Symbol ,A“ und die aktuelle Uhrzeit. Endzeit über die Tasten ,+* und ,-* einstellen. 7.Der aktuellen Uhrzeit die Kochzeit hinzufügen.Es kann eine Dauer von bis zu 23 Stunden und 59 Minuten eingestellt werden. 8.Daraufhin wird wieder die aktuelle Uhrzeit auf der Anzeige angezeigt, und die Symbole ,A* und ji leuchten dauerhaff. Daraufhin wird die Betriebszeit berechnet, und der Backofen startet dann automatisch so, dass der Garvorgang zur eingestellten Endzeit abgeschlossen sein wird.Wenn der Timer bei dem Wert ,0“ angelangt ist, wird der Backofen ausgeschaltet, es ertônt ein akustisches Signal und das Symbol A" blinkt.Drehen Sie beide Einstellknôpfe in die Stellung ,0“, und drücken Sie eine beliebige Taste, um das akustische Signal zu beenden.Daraufhin wird das Symbol nicht länger angezeigt, und der Timer wechselt zurück in den manuellen Modus. Anpassen des akustischen Signals Um die Lautstärke des akustischen Signals einzustellen, drücken bei ertônendem akustischem Signal drei Mal auf die Taste ,Mode“.Dabei muss der Backofen- Funktionsauswahlknopf in der Stellung ,0“ stehen.Der Wert ,L3“ wird auf der Anzeige angezeigt.Drücken Sie die Tasten ,+* und ,, um den Lautstärkepegel einzustellen. Lassen Sie die Tasten los, woraufhin nach wenigen Sekunden die Lautstärke des akustischen Signals entsprechend gesetzt wird.

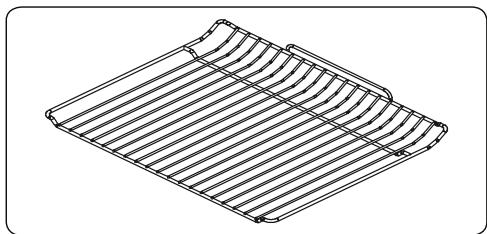

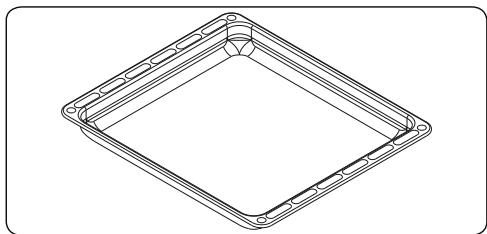

Tiefe Fettpfanne Die tiefe Fettpfanne eignet sich besonders zum Garen von Schmorgerichten. Schieben Sie die Fettpfanne in eine beliebige Einschubebene bis ganz nach hinten ein, um den ordnungsgemäken Sitz zu gewährleisten. Kombirost Der Kombirost eignet sich hervorragend zum Grillen oder zum Garen von Gargut in für Backôfen geeignetem Kochgeschirr. Warnung: Setzen Sie den Kombirost in die passende Einschubebene in den Garraum ein, und schieben Sie ihn bis ganz nach hinten durch. DE - 18

Wasserablauf In einigen Garsituationen kondensiert Wasser an der Innenscheibe der Backofentür.Dies ist keine Fehlfunktion des Gerätes. Offnen Sie die Backofentür bis zur Grillposition und halten Sie sie ca. 20 Sekunden in dieser Stellung. Dabei tropft das Wasser in den Wasserablauf. Lassen Sie den Backofen abkühlen, und wischen Sie die Innenseite der Backofentür mit einem trockenen Tuch ab.Diese Vorgehensweise muss regelmäRig angewendet werden.

5. REINIGUNG UND WARTUNG

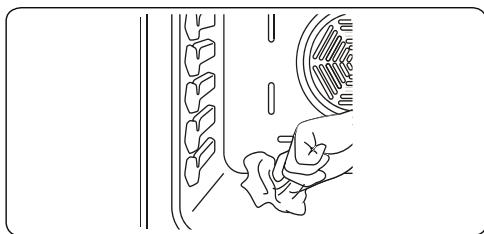

WARNUNG:Schalten Sie das Gerät vor der Reinigung aus, und lassen Sie es abkühlen. Allgemeine Hinweise + Vor der Verwendung an lhrem Gerät prüfen, ob die verwendeten Reinigungsmittel geeignet sind und vom Hersteller empfohlen werden. + AusschlieRilich Reinigungsgel oder -flüssigkeiten verwenden, die keine Partikel enthalten.Keine ätzenden korrosiven) Gels, Scheuerpulver, tahlwolle oder harten Gegenstände verwenden, da diese die Herdoberfläche beschädigen kônnen. Keine Reinigungsmittel mit Partikeln verwenden, da dadurch Glasoberflächen, emaillierte Oberflächen und/oder lackierte Oberflächen an lhrem Gerät beschädigt werden kônnen. + Wenn Flüssigkeiten überlaufen, diese sofort entfernen, um Beschädigungen an Teilen zu vermeiden. Keine Teile des Gerätes mit einem Dampfstrahireiniger reinigen. gen des Garraums des Backofens + Der Garraum von emaillierten Backôfen lässt sich am besten reinigen, wenn der Backofen noch warm ist. + Den Backofen nach jedem Gebrauch mit einem weichen in Seifenwasser eingetauchten Lappen auswischen. AnschlieRend den Backofen erneut mit einem feuchten Tuch auswischen und dann trocknen wischen. + Es ist môglicherweise gelegentlich ein Flüssigreiniger erforderlich, um den Backofen vollständig zu reinigen.

Pyrolytische Reinigung WARNUNG:Entfernen Sie vor dem Einschalten der pyrolytischen Reinigungsfunktion alle ausgelaufenen Flüssigkeiten und vergewissern Sie sich, dass der Backofen leer ist.Belassen Sie nichts im Garraum, wie Roste, Fettpfannen oder Seitengitter (sofern vorhanden), da diese bei der pyrolytischen Reinigung beschädigt werden kônnen. + Der Garraum ist mit einem hitzebeständigen Spezialemail beschichtet.Während der pyrolytischen Reinigung kann die Temperatur im Garraum ca. 475 C betragen. + Aus Sicherheitsgründen wird die Backofentür verriegelt, während die pyrolytische Reinigungsfunktion ausgeführt wird.Nachdem die Reinigung DE - 19

abgeschlossen wurde, startet der Kühllüfter, und der Backofen bleibt so lange verriegelt, bis er ausreichend abgekühit ist. + Es wird empfohlen, den Backofen nach jedem Garvorgang sowie nach jeder yrolytischen Reinigung mit einem in warmem Wasser eingetauchten Schwamm auszuwischen. + Bei der pyrolytischen Reinigun entstehen Gerüche und Dämpfe, die auf die Verbrennung von Speiseresten im Backofen zurückzuführen sind.Dies ist normal.Die bei der Backofenreinigung entstehenden Dämpfe kônnen schädlich für Kinder, Haustiere und Vôgel sein, weswegen sie ferngehalten werden sollten, bis die Reinigung abgeschlossen wurde. + Der Bereich, in dem der Backofen aufgestellt ist, sollte insbesondere bei der pyrolytischen Reinigungsfunktion stets gut belüftet werden, und jegliche Zugangstüren zu dem Bereich sollten geschlossen bleiben, um die Ausbreitung von Gerüchen und Dämpfen zu vermeiden. en der Glasteile + Die Glasteile an Ihrem Gerät regelmäkRig reinigen. + Die Glasteile innen und auRen mit einem Glasreiniger reinigen. AnschlieRend abspülen, und mit einem trockenen Tuch gründlich trockenwischen. Reinigen von Edelstahlteilen (sofern vorhanden) + Die Edelstahlteile an Ihrem Gerät regelmäkig reinigen. + Die Edelstahlteile mit einem weichen, ausschlieRlich in Wasser eingetauchten Tuch reinigen.AnschlieRend mit einem trockenen Tuch gründlich trockenwischen. Die Edelstahlteile nicht reinigen, wenn sie noch hei sind vom Gebrauch. Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft nicht zu lange auf Edelstahlteilen belassen. Ausbauen der Backofentür Sie müssen vor dem Reinigen der Innenscheibe des Backofens die Backofentür wie unten dargestellt DE - herausnehmen. 1.Die Backofentür ôffnen. 2.Den Sicherheitsbügel a mit einem Schraubendreher bis zum Anschlag ôffnen.

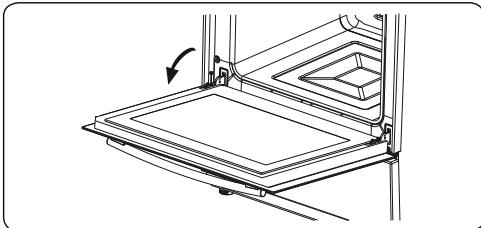

3.Die Tür bis kurz vor die geschlossene Position schlieRen, in dieser Stellung in Ihre Richtung ziehen und abnehmen.

WARNUNG:Das Gerät sollte ausschlieRlich von einem autorisierten Servicemitarbeiter oder einem qualifizierten Techniker gewartet werden. Auswechseln der Backofenlampe WARNUNG:Schalten Sie das Gerät vor dem Auswechseln der Backofenlampe aus, und lassen Sie es abkühlen. + Die Streuscheibe abnehmen, und die Glühlampe herausnehmen. + Die neue Glühlampe (hitzebeständig bis 300°C) anstelle der alten Glühlampe (230 V, 15-25 Watt, Typ E14) einsetzen. + Die Streuscheibe wieder einsetzen. Nun ist der Backofen wieder einsatzbereit. Die Backofenlampe ist speziell für den Betrieb in Haushaltskochgeräten ausgelegt. Sie eignet sich nicht zur Raumbeleuchtung. DE -21

6. FEHLERBEHEBUNG UND TRANSPORT

Wenn an Ihrem Gerät weiterhin ein Fehler vorliegt, nachdem Sie die unten aufgeführten grundlegenden Schritte zur Fehlerbehebung befolgt haben, wenden Sie sich an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker. Lésung Stellen Sie sicher, dass die Spannungsversorgung vorhanden ist.Stellen Sie sicher, dass die anderen Küchengeräte funktionieren. Fehler Môgliche Ursache Der Backofen kann nicht | _ Die Spannungsversorgung ist eingeschaltet werden. ausgeschaltet. Der Temperaturwahlschalter des Keine Hitze oder Backofens ist falsch eingestellt. Backofen erwärmt sich n nicht Die Backofentür wurde offen gelassen. Stellen Sie sicher, dass der Temperaturwahlschalter des Backofens ordnungsgemäk eingestell ist. Die Backofenlampe ist ausgefallen. Die Spannungsversorgung wurde getrennt oder ist ausgeschaltet Die Backofenlampe leuchitet nicht. Ersetzen Sie die Backofenlampe entsprechend den Anweisungen. Stellen Sie sicher, dass die Spannungsversorgung an den entsprechénden Schaltern eingeschaltet ist. Der Garvorgang Es wird die falsche im Backofen ist üngleichmälig. Einschubebene verwendet. Stellen Sie sicher, dass Sie die empfohienen Temperaturen und Einschubebenen Verwenden. Ôffnen Sie die Backofentür nicht zu häufig, es sei denn, das Gargut muss gewendet werden. Wenn Sie die Backofentür häufig ôfinen, hat dies geringere Innentemperaluren Zur Folge und beeinträchtigt die Ergebnisse des Garvorgangs. Die Geräte Tür lässt sich nicht ôffnen Das Symbol oder die Die Gerätetür ist durch Warten Sie, bis der Garraum ausreichend Kontrollleuchte für die pyrolytischen abgekühit ist und das Türverriegelungssymbol die Türverriegelung ReinigungSfunktion verriegelt. erlischt. leuchten auf dem Display. Es haben sich Fremdkôrper zwischen den Timer-Tasten Die Timer-Tasten ‘angesammelt. lassen sich nicht d Touch-Bedienfeld: es ist zu ordnungsgemäs viel Feuchtigkeit auf dem - Bedienfeld Die Tastensperre ist aktiviert Entfernen Sie die Fremdkôrper, und versuchen Sie es erneut. Entfernen Sie die Feuchtigkeit, und versuchen Sie es erneut. Prüfen Sie, ob die Tastensperre aktiviert ist Der Backofeniüfter ist _ | Die eingeschobenen Roste oder Stellen Sie sicher, dass der Backofen gerade steht. Stellen Sie sicher, dass die eingeschobenen Roste werden. zu laut. Bleche vibrieren. oder Bleche und das Kochgeschirr nicht vibrieren oder an der Rückwand des Backofens anliegen. Mende prottiener | Da Bacilen sant na er | Rene ch de Teen per ie Funküon ausgewant | PYobtischen eiigung mithilfe | Kühiphase Während der Kühllüfter äuf, kônnen keine Garfunktionen ausgewähit werden

Wenn Sie das Gerät transportieren müssen, tragen Sie es in der Originalverpackung. Befolgen Sie die Hinweiszeichen zum Transport auf der Verpackung.Befestigen Sie alle losen Teile mit Klebeband, um Beschädigungen an dem Produkt beim Transport zu verhindern. Wenn lhnen die Originalverpackung nicht mehr zur Verfügung steht, bereiten Sie einen Transportkarton vor, in dem das Gerät und insbesondere dessen Oberflächen vor Beschädigung durch äuRere Einflüsse geschützt sind. DE -22

Marke WALTHAM Modell PYR 64 MR Ofentyp Elektro Gewicht kg sai Energieeffizienzindex — konventionell 105,0 Energieeffizienzindex — Umluft 95,3 Energieklasse A Energieverbrauch (Elektrzität) — konventionell KWh/Zyklus 0,86 Energieverbrauch (Elektrzität) — Umluft KWh/ZykIus 0,78 Anzahl Kavitäten 1 Heïzquelle Elektro Volumen l 64 Dieser Ofen stimmt mit EN 60350-1 überein Energiespartipps - Halten Sie Vorheizzeiten kurz. - Verlängern Sie die Kochzeiten nicht unnëtig. Ofen - Kochen Sie Mahlzeiten wenn mëglich zur gleichen Zeit. - Ôffnen Sie nicht die Ofentür während des Kochvorganges. - Vergessen Sie nicht, den Ofen am Ende des Kochvorgangs abzuschalten DE -23
