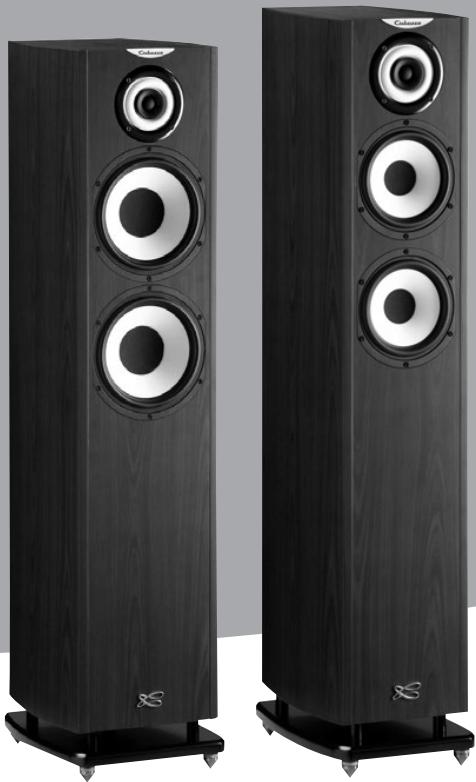

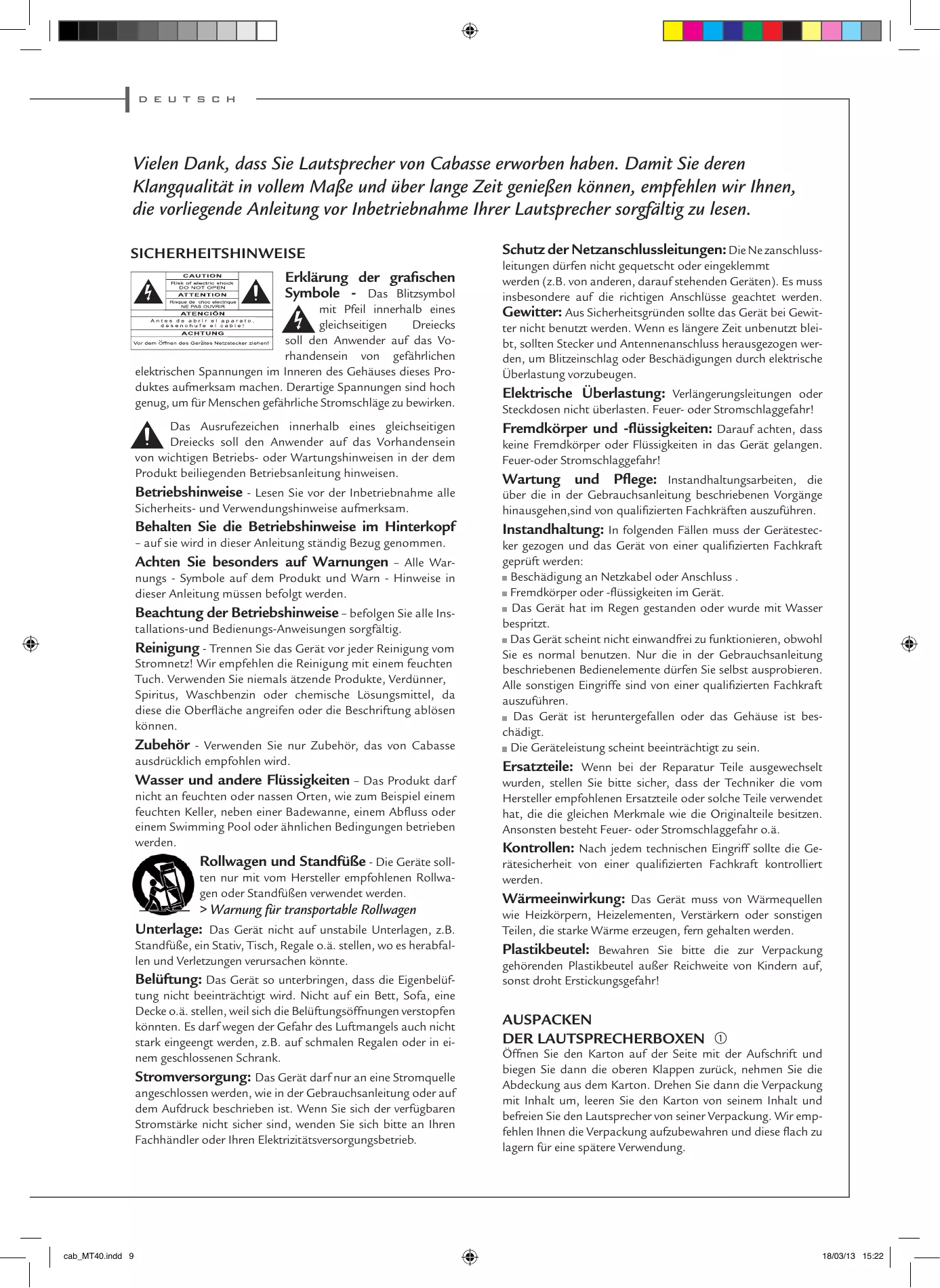

21 lbs Because of technical improvements already under way in our constant search for optimum quality, Cabasse reserves the right to modify all the models presented in specification sheets, advertising materials and manuals without prior notice. cab_MT40.indd 8 18/03/13 15:22 deutsch Vielen Dank, dass Sie Lautsprecher von Cabasse erworben haben. Damit Sie deren Klangqualität in vollem Maße und über lange Zeit genießen können, empfehlen wir Ihnen, die vorliegende Anleitung vor Inbetriebnahme Ihrer Lautsprecher sorgfältig zu lesen. SICHERHEITSHINWEISE Erklärung der grafischen Symbole - Das Blitzsymbol mit Pfeil innerhalb eines gleichseitigen Dreiecks soll den Anwender auf das Vorhandensein von gefährlichen elektrischen Spannungen im Inneren des Gehäuses dieses Produktes aufmerksam machen. Derartige Spannungen sind hoch genug, um für Menschen gefährliche Stromschläge zu bewirken. Elektrische Überlastung: Verlängerungsleitungen oder Steckdosen nicht überlasten. Feuer- oder Stromschlaggefahr! Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf das Vorhandensein von wichtigen Betriebs- oder Wartungshinweisen in der dem Produkt beiliegenden Betriebsanleitung hinweisen. Fremdkörper und -flüssigkeiten: Darauf achten, dass Betriebshinweise - Lesen Sie vor der Inbetriebnahme alle über die in der Gebrauchsanleitung beschriebenen Vorgänge hinausgehen,sind von qualifizierten Fachkräften auszuführen. Sicherheits- und Verwendungshinweise aufmerksam. Behalten Sie die Betriebshinweise im Hinterkopf – auf sie wird in dieser Anleitung ständig Bezug genommen. Achten Sie besonders auf Warnungen – Alle Warnungs - Symbole auf dem Produkt und Warn - Hinweise in dieser Anleitung müssen befolgt werden. Beachtung der Betriebshinweise – befolgen Sie alle Installations-und Bedienungs-Anweisungen sorgfältig. Reinigung - Trennen Sie das Gerät vor jeder Reinigung vom Stromnetz! Wir empfehlen die Reinigung mit einem feuchten Tuch. Verwenden Sie niemals ätzende Produkte, Verdünner, Spiritus, Waschbenzin oder chemische Lösungsmittel, da diese die Oberfläche angreifen oder die Beschriftung ablösen können. Zubehör - Verwenden Sie nur Zubehör, das von Cabasse ausdrücklich empfohlen wird. Wasser und andere Flüssigkeiten – Das Produkt darf nicht an feuchten oder nassen Orten, wie zum Beispiel einem feuchten Keller, neben einer Badewanne, einem Abfluss oder einem Swimming Pool oder ähnlichen Bedingungen betrieben werden. Rollwagen und Standfüße - Die Geräte sollten nur mit vom Hersteller empfohlenen Rollwagen oder Standfüßen verwendet werden. > Warnung für transportable Rollwagen Unterlage: Das Gerät nicht auf unstabile Unterlagen, z.B. Standfüße, ein Stativ, Tisch, Regale o.ä. stellen, wo es herabfallen und Verletzungen verursachen könnte. Belüftung: Das Gerät so unterbringen, dass die Eigenbelüftung nicht beeinträchtigt wird. Nicht auf ein Bett, Sofa, eine Decke o.ä. stellen, weil sich die Belüftungsöffnungen verstopfen könnten. Es darf wegen der Gefahr des Luftmangels auch nicht stark eingeengt werden, z.B. auf schmalen Regalen oder in einem geschlossenen Schrank. Stromversorgung: Das Gerät darf nur an eine Stromquelle angeschlossen werden, wie in der Gebrauchsanleitung oder auf dem Aufdruck beschrieben ist. Wenn Sie sich der verfügbaren Stromstärke nicht sicher sind, wenden Sie sich bitte an Ihren Fachhändler oder Ihren Elektrizitätsversorgungsbetrieb. cab_MT40.indd 9 Schutz der Netzanschlussleitungen: Die Ne zanschlussleitungen dürfen nicht gequetscht oder eingeklemmt werden (z.B. von anderen, darauf stehenden Geräten). Es muss insbesondere auf die richtigen Anschlüsse geachtet werden. Gewitter: Aus Sicherheitsgründen sollte das Gerät bei Gewitter nicht benutzt werden. Wenn es längere Zeit unbenutzt bleibt, sollten Stecker und Antennenanschluss herausgezogen werden, um Blitzeinschlag oder Beschädigungen durch elektrische Überlastung vorzubeugen. keine Fremdkörper oder Flüssigkeiten in das Gerät gelangen. Feuer-oder Stromschlaggefahr! Wartung und Pflege: Instandhaltungsarbeiten, die Instandhaltung: In folgenden Fällen muss der Gerätestecker gezogen und das Gerät von einer qualifizierten Fachkraft geprüft werden: Beschädigung an Netzkabel oder Anschluss . Fremdkörper oder -flüssigkeiten im Gerät. Das Gerät hat im Regen gestanden oder wurde mit Wasser bespritzt. Das Gerät scheint nicht einwandfrei zu funktionieren, obwohl Sie es normal benutzen. Nur die in der Gebrauchsanleitung beschriebenen Bedienelemente dürfen Sie selbst ausprobieren. Alle sonstigen Eingriffe sind von einer qualifizierten Fachkraft auszuführen. Das Gerät ist heruntergefallen oder das Gehäuse ist beschädigt. Die Geräteleistung scheint beeinträchtigt zu sein. Ersatzteile: Wenn bei der Reparatur Teile ausgewechselt wurden, stellen Sie bitte sicher, dass der Techniker die vom Hersteller empfohlenen Ersatzteile oder solche Teile verwendet hat, die die gleichen Merkmale wie die Originalteile besitzen. Ansonsten besteht Feuer- oder Stromschlaggefahr o.ä. Kontrollen: Nach jedem technischen Eingriff sollte die Gerätesicherheit von einer qualifizierten Fachkraft kontrolliert werden. Wärmeeinwirkung: Das Gerät muss von Wärmequellen wie Heizkörpern, Heizelementen, Verstärkern oder sonstigen Teilen, die starke Wärme erzeugen, fern gehalten werden. Plastikbeutel: Bewahren Sie bitte die zur Verpackung gehörenden Plastikbeutel außer Reichweite von Kindern auf, sonst droht Erstickungsgefahr! AUSPACKEN DER LAUTSPRECHERBOXEN 1 Öffnen Sie den Karton auf der Seite mit der Aufschrift und biegen Sie dann die oberen Klappen zurück, nehmen Sie die Abdeckung aus dem Karton. Drehen Sie dann die Verpackung mit Inhalt um, leeren Sie den Karton von seinem Inhalt und befreien Sie den Lautsprecher von seiner Verpackung. Wir empfehlen Ihnen die Verpackung aufzubewahren und diese flach zu lagern für eine spätere Verwendung. 18/03/13 15:22 deutsch AUFSTELLUNG DER LAUTSPRECHER Aufstellung der Lautsprecher Unsere Lautsprecher sind für den vertikalen Betrieb entwickelt worden um die optimale Ausbreitung der Schallwellen, in allen Richtungen, zu gewährleisten. Die meisten unserer Modele werden mit Spikes zur Entkopplung ausgeliefert 2 , diese müssen in die dafür vorgesehenen Stellen unter der Lautsprecherbox geschraubt werden. Diese Spikes ermöglichen gleichzeitig einen besseren Stand und vermindern Schwingungen und Resonanzen, die bei gewissen Fussböden, speziell Holzböden, entstehen. Unsere Lautsprecher werden mit einer abnehmbaren Bespannung ausgeliefert. Man kann sie auch ohne diese Frontverkleidung benutzen, indem man sie einfach vorsichtig im oberen Bereich horizontal abzieht, um die magnetische Verbindung mit der Lautsprecherbox zu lösen. Um den Frontrahmen wieder anzubringen, nähern Sie ihn der Vorderseite der Lautsprecherbox bis die magnetische Verbindung hergestellt ist. Diese Operationen müssen sehr vorsichtig durchgeführt werden, um ein vorzeitiges Abnutzen des Furniers zu vermeiden, das die Magneten im Frontbereich der Lautsprecherbox verdeckt. Wir empfehlen Ihnen, diesen Frontschutz angebracht zu lassen, da dies einen besseren Schutz der Lautsprecherchassis bietet3. Das Magnetfeld der Lautsprecherchassis strahlt weiter als das Gehäuse der Box aus, deshalb sollte man diese mindestens 50 cm weit von Geräten aufstellen, die auf Magnetsstrahlungen empfindlich reagieren wie z.b. Fernseher, PC-Monitore, Disketten, Magnetbänder, Speicher-und Chip-Karten. Unsere Centerspeaker sind davon nicht betroffen da diese magnetisch abgeschirmt sind. Optimale Aufstellung der Lautsprecher im Hörraum Ausser der Aufstellung der Lautsprecherboxen muss man noch deren Positionierung im Raum beachten. Die akustischen Eigenschaften des Hörraums sind ausschlaggebend für die gute Übertragung des Klangs. Die ideale Aufstellung für ein klassisches Stereo 2.0 System 4 Für eine ideale Aufstellung nehmen Sie das Schema als Beispiel. Wenn man den Abstand der beiden Lautsprecher mit «d» annimmt, sollte die Entfernung zwischen den Lautsprechern mehr als 1,5 m sein. Der Abstand der Hörer von den Lautsprechern sollte gleich sein und ein gleichwinkeliges Dreieck bilden. Die Lautsprecher müssen zu der Hörzone hin abstrahlen. Die Lautsprecher sollten vorzugsweise so platziert werden, dass sie in Richtung der größten Länge des Raumes abstrahlen. Grundsätzlich sollte man es vermeiden, die Lautsprecher in die Ecken des Raumes zu stellen, da dies die Wiedergabe der Bässe verstärkt und gleichzeitig sollten die Lautsprecher mindestens 20 cm von den Wänden entfernt stehen. Um eine ausgewogene Wiedergabe bei Kompaktboxen zu erhalten, ist es empfehlenswert, diese 30-40 cm über den Boden, auf Lautsprecherständern zu platzieren. Die Hochtöner befinden sich dann in Ohrhöhe, wenn man sitzt. Kein Mobiliar (Tisch, Sessel, usw.) darf die direkte Abstrahlung von den Lautsprechern zum Hörer beeinträchtigen. Das teilweise Abdecken der Lautsprecher ruft eine Abschwächung der hohen Frequenzen hervor und in den meisten Fällen auch der mittleren Frequenzen. Dies bringt die Klangwiedergabe vollständig aus dem Gleichgewicht. cab_MT40.indd 10 Das Aufstellen der Lautsprecher in Raumnischen sollte ebenfalls möglichst vermieden werden, da auch hier die Tonwiedergabe, besonders im Tieffrequenzen Bereich, verändert wird. Falls eine Aufstellung nicht anders möglich ist, sollte man darauf achten die Box nicht zu tief in der Nische aufzustellen, der sichtbare Teil der Frontbespannung sollte sich außerhalb der Nische befinden. Die ideale Aufstellung für ein Stereo 2.1 System 5 Im Falle einer Stereo Abhörung mit 2 Lautsprecherboxen oder 2 Satellitenboxen und 1 Subwoofer, empfehlen wir Ihnen den Subwoofer in der vorderen Hörzone aufzustellen. Die Aufstellung des Subwoofer in der Nähe einer Wand verstärk den Tiefbass, aber beschränkt damit die Reflexionen der Frequenzen von 80 bis 200 Hz. Um den besten Klang zu erzielen empfehlen wir verschiedene Aufstellungsmöglichkeiten auszuprobieren. Die ideale Aufstellung für ein

5.1 Audio-oder Heimkinosystem 6

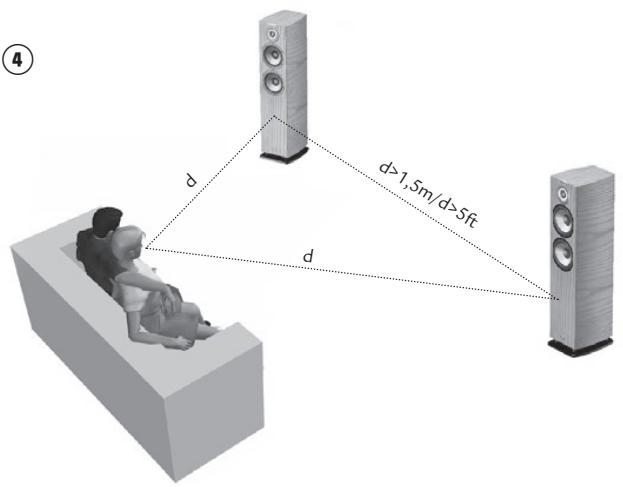

Wird der Stereoanlage ein Heimkino-Set beigefügt, muss die Aufstellung der zusätzlichen spezifischen Lautsprecherboxen besonders aufmerksam vorgenommen werden. Der Centerspeaker sollte so nah wie möglich am Bildschirm aufgestellt werden, und zwar innerhalb der Hörzone dort, wo in den Dialogen die höchstmögliche Kohärenz zwischen Bild und Ton erreicht wird. In der Praxis sollte der Centerspeaker über dem Bildschirm angebracht werden, wenn die Hauptlaut - sprecher niedriger sind als der Center, oder unterhalb des Bildschirms, falls die Hauptlautsprecher höher sind als der Center. Soweit es möglich ist, sollte der Centerspeaker auch ein wenig nach hinten aufgestellt werden, damit die Entfernung zwischen dieser und dem Zuhörer die gleiche ist wie zwischen dem Hörer und den Hauptboxen. Die hinteren Effekt- oder Surround Lautsprecher sollten in der Höhe, an den Seitenwänden aufgestellt werden. Sie sollten ein wenig hinter der Hörzone angebracht werden. Der Subwoofer sollte in der vorderen Hörzone aufgestellt werden. Die Aufstellung des Subwoofers in der Nähe einer Wand verstärkt den Tiefbass aber beschränkt die Reflexionen der Frequenzen von 80 bis 200 Hz. Um den besten Klang zu erzielen empfehlen wir verschiedene Aufstellungsmöglichkeiten auszuprobieren. Ihr A/V Verstärker ermöglicht Ihnen, einen perfekten Abgleich der Lautstärken und der Entfernungen der einzelnen Laut - sprecherboxen zu ermitteln. Dieser Abgleich (Setup) sollte sehr genau durchgeführt werden damit ein kohärentes Klangbild erzielt wird. Erster Schritt : alle Geräte ausser Betrieb nehmen. Um den Anschluss der Boxen durchzuführen, muss man zwei Dinge berücksichtigen : den Kabelquerschnitt und die Einhaltung der Phasen die durch + und - gekennzeichnet werden. ANSCHLUSS Querschnitt des Kabels Abstand Querschnitt Um die Qualität von IhVerstärker/Box ren Lautsprecherboxen 4,5 m 1,5 mm2 voll auszuschöpfen und 2 mm2 Leistungsverluste zu ver7,5 m 2,5 mm2 meiden, muss man den 3 mm2 elektrischen Widers12 4 mm2 tand der Anschlusskabel zwischen Box und Verstärker so gering wie möglich halten. Um Ihnen bei der Wahl des Kabelquerschnitts zu helfen, geben wir Ihnen nachstehend eine Tabelle. 18/03/13 15:22 Phase

SPECIFICATIONS & TECHNICAL DATA

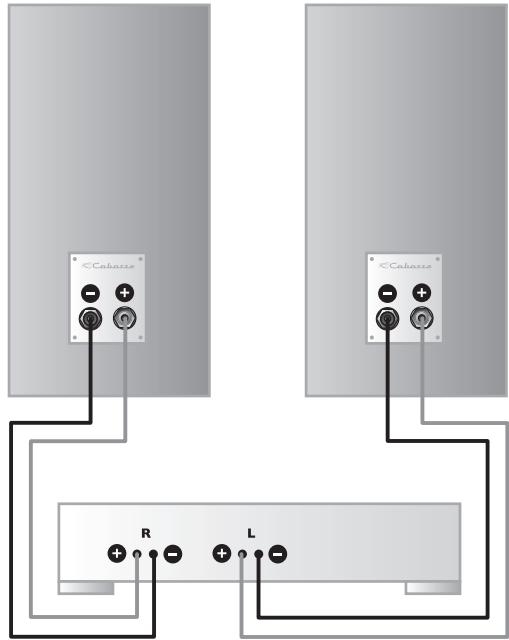

Die Lautsprecherboxen und die Verstärker haben markierte Anschlussklemmen. Es gibt zwei gängige Arten, diese Ken zeichnung vorzunehmen : entweder eine Klemme rot und eine Klemme schwarz oder eine Klemme + und eine Klemme -. Auf jeden Fall müssen die beiden Kanäle auf die gleiche Art und Weise angeschlossen werden ; d.h. z.B. dass die rote Klemme des Verstärkers auf die + Klemme der Box kommt ; die schwarze Klemme des Verstärkers geht in diesem Falle auf die - Klemme der Box. PFLEGE Gehäuse der Serien MC40 sind entweder mit hochwertigem Kunststoff Material furniert. oder mit einem hochwertigen Echtholzfurnier, das von vier Lackschichten geschützt wird, oder auch mit einer Fünfschicht-Hochglanzlackierung gefertigt. Sie sind dank zweier Lackschichten und mit einer zusätzlichen Schicht gegen Kratzer geschützt und können mit einem feuchten Tuch abgerieben werden. Wenn Sie unseren Aufbau- und VerkabelungsEmpfehlungen folgen und Sie sich nach der Bedienungsanleitung orientieren, ist ein perfektes Funktionieren Ihres Systems gesichert. Zufriedene Kunden schreiben uns jeden Tag, und das ist für uns die schönste Belohnung. WEEE KENNZEICHNUNG Behandlung der Elektro- und Elektronik-Altgeräte (Verwendbar in die Europaïsche Union) Dieses Symbol, das eine durchgestrichene Abfalltonne auf Rädern darstellt, ist auf dem Produkt angebracht und bedeutet, dass dieses Produkt nicht als unsortierten Siedlungsabfall zu beseitigen ist. Es muss in eine Sammlungspunkt für die Behandlung von Elektro- und Elektronik-Altgeräte eingerichtet sein. Versichernd, dass dieses Produkt auf geeignete Weise beseitigt ist, Sie werden helfen, die potentiellen negativen Folgen für die Umwelt und die Humangesundheit vorzubeugen. Recycling von Baustoffe wird helfen, die Bodenschätzen zu bewahren. Für jede zusätzliche Information bezüglich des Recyclings dieses Produktes können Sie mit Ihrer Stadtverwaltung, Ihrer öffentliche Rücknamestelle oder dem Geschäft kontaktieren, wo Sie das Produkt gekauft haben. MINORCA JAVA MAJORCA Haupt Haupt Haupt Regal Standbox Standbox auf/unter shirm

Spitzenbelastung (Watt)

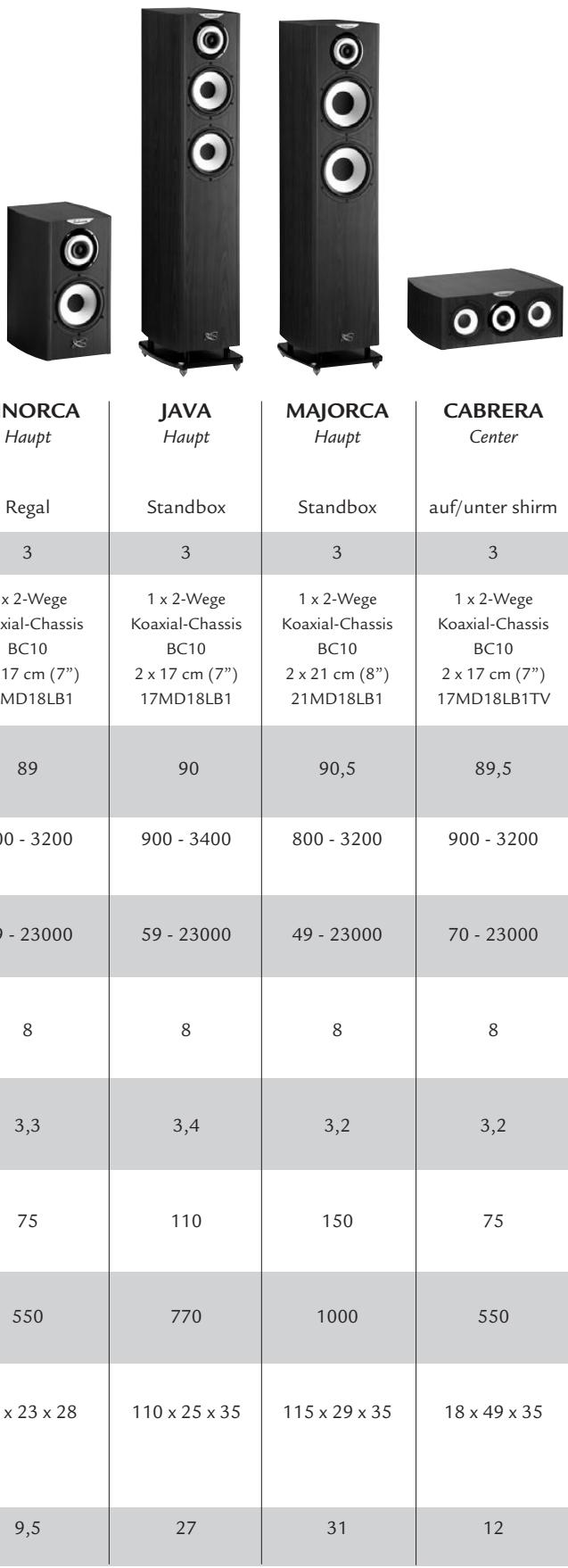

Verwendung Wege Chassis Wirkungsgrad 1W/1m (dB) Überganzbereich (Hz) Übertragungsbereich (Hz) Abmessungen HxBxT (cm) CABRERA Center

Für hohe Zuverlässigkeit und optimale Qualität entwickelt Cabasse seine Geräte permanent weiter und behält sich deshalb das Recht vor, an den auf technischen Unterlagen oder Werbematerial gezeigten Modellen Änderungen vorzunehmen. cab_MT40.indd 11 18/03/13 15:22 NOT0323 - 1303 Crédit photos : GPO Cabasse SA - 210, rue René Descartes - BP 10 - 29280 Plouzané Tel +33 (0)2 98 05 88 88 - Fax +33 (0)2 98 05 88 99 www.cabasse.com cab_MT40.indd 12 18/03/13 15:22
