BEDIENUNGSANLEITUNG LASER SHOT LBP3200 CANON

Laserdrucker Benutzerhandbuch WICHTIG: Lesen Sie dieses Handbuch vor der Inbetriebnahme Ihres Druckers aufmerksam durch. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. GER LBP3200 Laserdrucker Benutzerhandbuch Handbücher für dieses Gerät Die Handbücher für dieses Gerät sind wie folgt unterteilt. Bitte schlagen Sie in diesen Handbüchern nach, um ausführliche Informationen zu erhalten. CD-ROM Anleitungen mit diesem Symbol sind PDF-Dateien, die in der beiliegenden CD-ROM enthalten sind.

• Anschließen an einen PC
• Grundlegende Bedienungen
• Fehlerbehebung Erste Schritte CD-ROM Benutzerhandbuch (Dieses Dokument) CD-ROM

• Zum Ansehen dieser PDF-Handbücher benötigen Sie Adobe Reader/Adobe Acrobat Reader. Wenn Adobe Reader/Adobe Acrobat Reader nicht auf Ihrem System installiert ist, laden Sie die Software bitte von der Website von Adobe Systems Incorporated herunter.

• Die Druckerabbildung auf dem Umschlag kann eventuell geringfügig von Ihrem Drucker abweichen. Aufbau dieses Handbuchs Kapitel 1 Bevor Sie diesen Drucker in Betrieb nehmen Kapitel 2 Einlegen und Ausgeben von Papier Kapitel 3 Einrichten der Druckumgebung Kapitel 4 Drucken eines Dokuments Kapitel 5 Regelmäßige Wartung Kapitel 6 Fehlerbehebung Kapitel 7 Anhang Wir haben uns sehr bemüht sicher zu stellen, dass dieses Benutzerhandbuch keine Ungenauigkeiten oder Fehler enthält. Wir arbeiten ständig an der Verbesserung unserer Produkte. Sollten Sie genauere Angaben benötigen, wenden Sie sich an Ihren Canon-Kundendienst. Inhalt Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii Benutzung dieses Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii In diesem Handbuch verwendete Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . vii In diesem Handbuch verwendete Schaltflächen . . . . . . . . . . . . . . . . . . . . . . . vii In diesem Benutzerhandbuch verwendete Anzeigen . . . . . . . . . . . . . . . . . . . . viii In diesem Handbuch verwendete Abkürzungen. . . . . . . . . . . . . . . . . . . . . . . . viii Rechtshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix FCC (Federal Communications Commission) . . . . . . . . . . . . . . . . . . . . . . . . . . ix EMV-Direktive (220 - 240-V-Modell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x Lasersicherheit (120-V/220 - 240-V-Modelle). . . . . . . . . . . . . . . . . . . . . . . . . . . xi Internationales Energy Star-Programm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii Warenzeichen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii Copyright . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii Haftungsablehnungserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii Rechtliche Beschränkung auf den Gebrauch des Produkts und von Bildern. . xiv Wichtige Sicherheitsvorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv Stromversorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvii Handhabung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii Wartung und Inspektionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xx Verbrauchsmaterialien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xxi Kapitel 1 Bevor Sie diesen Drucker in Betrieb nehmen Merkmale und Vorteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 Teile und ihre Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Frontansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rückansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Innenansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4 1-4 1-5 1-6 Anschließen des Netzkabels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7 Ein-/Ausschalten des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10 Einschalten des Druckers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10 Ausschalten des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11 Anschließen an einen PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12 Kapitel 2 Einlegen und Ausgeben von Papier Papieranforderungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2 Verwendbares Papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2 Papierformat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Papierart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3 Abkürzungen von Papierformaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5 Bedruckbarer Bereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6 Ungeeignetes Papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7 Lagerung von Papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-8 Papierquelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9 Papierquellentyp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9 Papierfassungsvermögen der Papierquelle . . . . . . . . . . . . . . . . . . . . . . . . . .2-10 Papierausgabebereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11 Papierausgabebereichstyp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11 Face-down-Ausgabebereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11 Face-up-Ausgabeschacht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12 Papierfassungsvermögen des Papierausgabebereichs . . . . . . . . . . . . . . . . .2-12 Auswählen des Papierausgabebereichs . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13 Umschalten in den Face-up-Ausgabeschacht . . . . . . . . . . . . . . . . . . . .2-13 Umschalten in den Face-down-Ausgabebereich . . . . . . . . . . . . . . . . . .2-13 Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien . . . . . . .2-14 Einlegen von Papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-14 Einlegen von Papier in die Kassette . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-15 Einlegen von Papier in den manuellen Einzugschacht . . . . . . . . . . . . . .2-22 Einrichten des Druckertreibers und Drucken . . . . . . . . . . . . . . . . . . . . . . . . .2-25 Bedrucken von Umschlägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-28 Einlegen von Umschlägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-28 Einlegen von Umschlägen in die Kassette . . . . . . . . . . . . . . . . . . . . . . .2-29 Einlegen von Umschlägen in den manuellen Einzugschacht . . . . . . . . .2-36 Einrichten des Druckertreibers und Druckvorgang . . . . . . . . . . . . . . . . . . . .2-39 Drucken auf benutzerdefiniertem Papier. . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-42 Einlegen von benutzerdefiniertem Papier . . . . . . . . . . . . . . . . . . . . . . . . . . .2-42 Einrichten des Druckertreibers und Druckvorgang . . . . . . . . . . . . . . . . . . . .2-45 Kapitel 3 Einrichten der Druckumgebung Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2 Nach der Installation des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2 Schritte zum Drucken, die immer befolgt werden müssen. . . . . . . . . . . . . . . .3-2 Erforderliche Systemumgebung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2 Installieren der CAPT-Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4 Für Windows 98/Me . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4 Installation von CD-ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4 Installieren mit Plug & Play. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-8 Für Windows 2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16 Installation von CD-ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16 Installieren mit Plug & Play. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18 Für Windows XP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-22 Installation von CD-ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-22 iii Installieren mit Plug & Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25 Nach dem Fertigstellen der Installation (Canon LBP3200-Gruppe) . . . . . . 3-29 Drucken einer Testseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33 Verwenden des Druckers in einem Netzwerk . . . . . . . . . . . . . . . . . . . . . . . . Einrichten des Druckservers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Für Windows 98/Me . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Für Windows 2000/XP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation auf den Clients . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installieren über den [Assistent für die Druckerinstallation]. . . . . . . . . . Installieren über den [Windows-Explorer] . . . . . . . . . . . . . . . . . . . . . . . 3-36 3-37 3-37 3-42 3-46 3-46 3-49 Deinstallieren der CAPT-Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51 Kapitel 4 Drucken eines Dokuments Drucken aus einer Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2 Abbrechen eines Druckauftrags. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6 Festlegen der Druckeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7 Für Windows 98/Me . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7 Anzeigen des Dialogfelds [Dokumenteigenschaften] aus der Anwendung . . . . . . . . 4-7 Anzeigen des Dialogfelds [Eigenschaften von Drucker] aus dem Ordner [Drucker] . . 4-9 Für Windows 2000/XP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11 Anzeigen des Dialogfelds [Dokumenteigenschaften] aus der Anwendung . . . . . . . 4-11 Anzeigen des Dialogfelds [Dokumenteigenschaften] aus dem Ordner [Drucker] . . . 4-13 Anzeigen des Dialogfelds [Eigenschaften von Drucker] aus dem Ordner [Drucker] . 4-14 Verwenden der Druckfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Für Windows 98/Me . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Seite einrichten] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Endverarbeitung] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Qualität] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Allgemein] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Details]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Freigabe] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Für Windows 2000/XP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Seite einrichten] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Endverarbeitung] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Qualität] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Allgemein] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Freigabe] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Anschlüsse] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Erweitert] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Sicherheitseinstellungen]. . . . . . . . . . . . . . . . . . . . . . . . . Registerblatt [Papierauswahl] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Drucken mehrerer Seiten auf einem Blatt Papier . . . . . . . . . . . . . . . . . . . . . Skalieren der Druckausgabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Automatisches Skalieren eines Dokuments . . . . . . . . . . . . . . . . . . . . . .

• 4-16 4-16 4-17 4-20 4-21 4-23 4-23 4-24 4-24 4-25 4-28 4-29 4-31 4-31 4-32 4-32 4-33 4-33 4-34 4-35 4-35 Manuelles Skalieren eines Dokuments p. 4
• -36 Festlegen eines benutzerdefinierten Papierformats p. 4

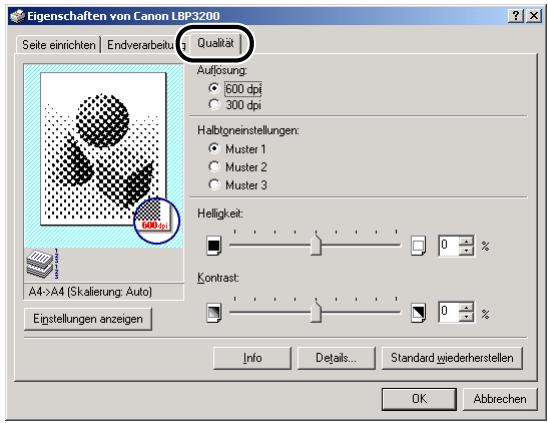

• -37 Festlegen der Druckqualität p. 4

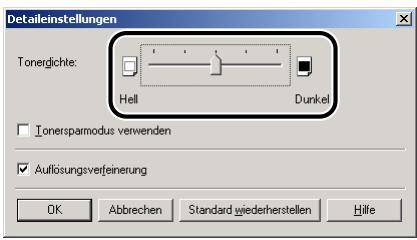

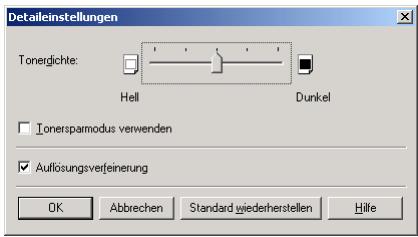

• -43 Festlegen der Tonerdichte p. 4

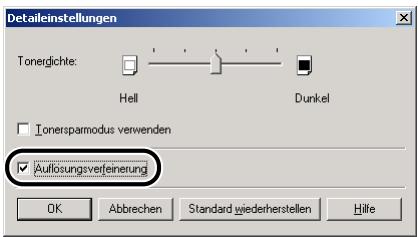

• -44 Festlegen der Auflösungsverfeinerung p. 4
• -45 Anzeigen der Druckereinstellungen / Wiederherstellen der Standardeinstellungen p. 4
• -46 Anzeigen der Druckereinstellungen p. 4
• -46 Wiederherstellen der Standardeinstellungen p. 4

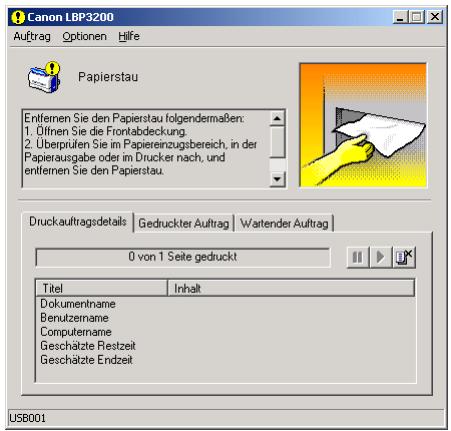

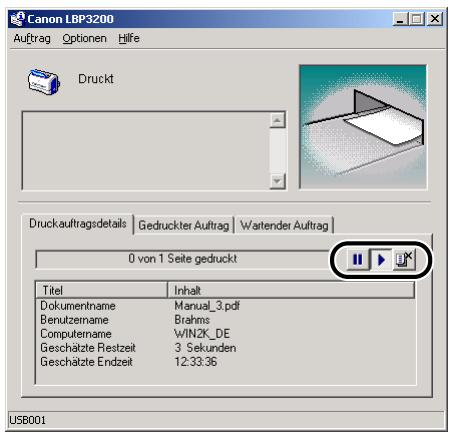

• -47 Statusfenster des Druckers p. 4
• -48 Verwendung des Statusfensters des Druckers p. 4
• -48 Anzeige des Statusfensters des Druckers p. 4
• -50 Schließen des Statusfensters des Druckers p. 4

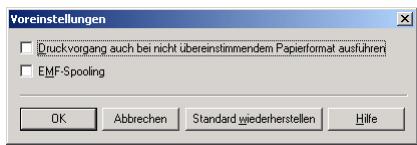

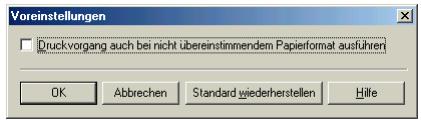

• -50 Festlegen der Voreinstellungen p. 4
• -50 Netzwerkdrucker-Status p. 4
• -53 Kapitel 5 Regelmäßige Wartung Ersetzen der Tonerpatrone p. 5
• -2 Vor dem Ersetzen der Tonerpatrone p. 5

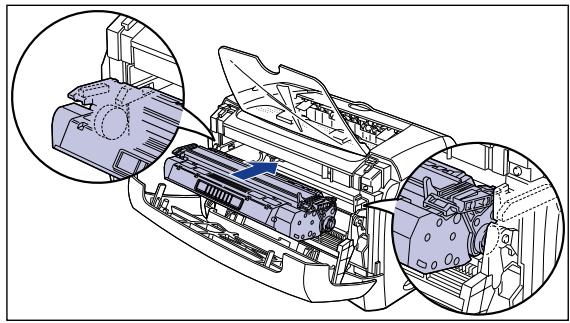

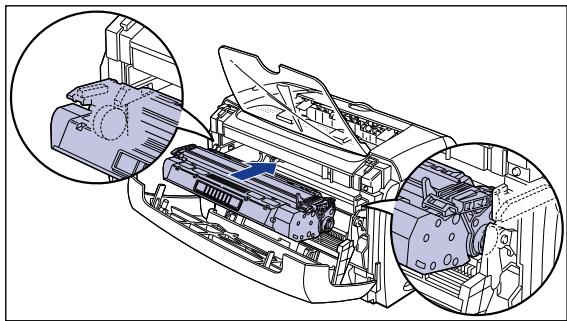

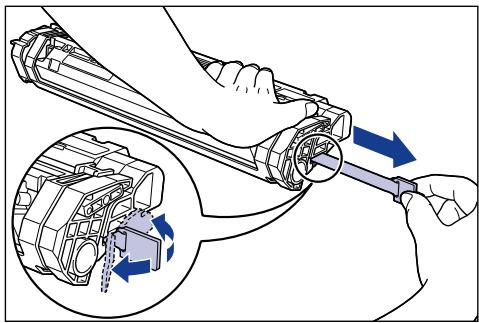

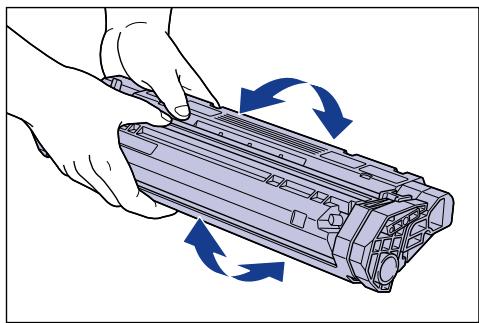

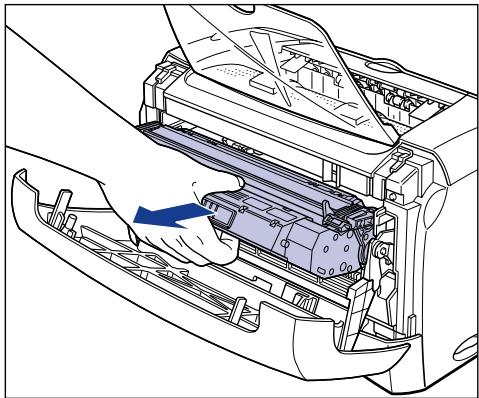

• -2 Ersetzen der Tonerpatrone p. 5
• -7 Reinigung p. 5
• -13 Vorsichtsmaßregeln zum Umgang mit der Tonerpatrone p. 5
• -15 Lagerung von Tonerpatronen p. 5
• -16 Reinigung des Druckers p. 5

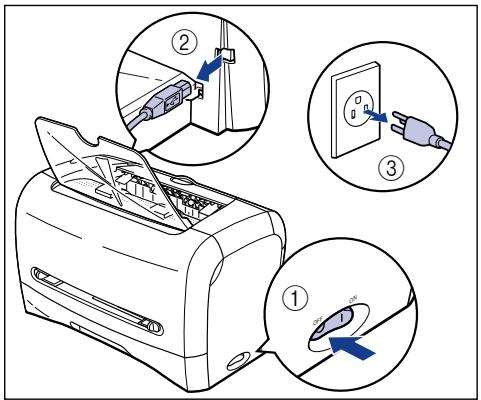

• -18 Transport des Druckers p. 5
• -20 Transport des Druckers p. 5
• -21 Umgang mit dem Drucker p. 5
• -25 Vorsichtsmaßregeln zum Handhaben des Druckers p. 5
• -25 Vorsichtsmaßregeln für die Lagerung des Druckers p. 5
• -26 Kapitel 6 Fehlerbehebung Wenn Probleme beim Drucken auftreten p. 6

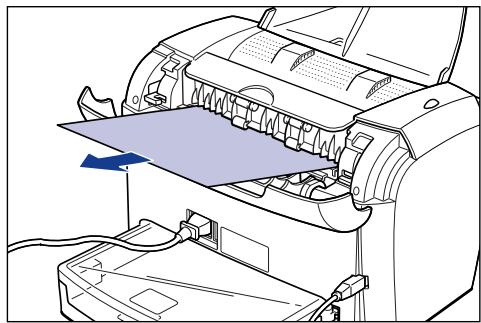

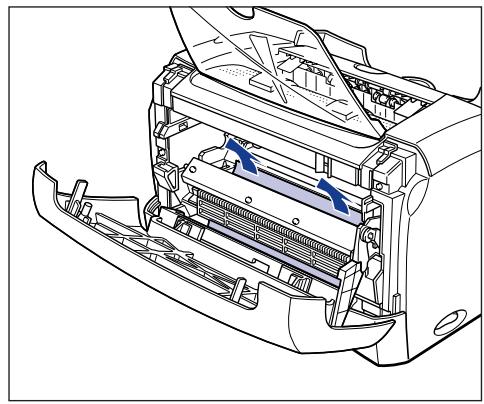

• -2 Papierstaus p. 6
• -3 Servicefehleranzeige p. 6

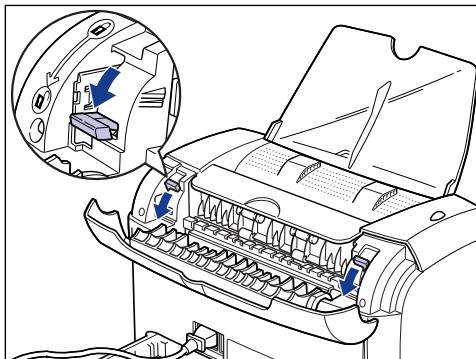

• -14 Wenn ein Fehler in der Fixiereinheit auftritt p. 6
• -15 Wenn ein Scanner-Fehler oder ein Servicefehler auftritt p. 6
• -16 Probleme mit der Druckqualität p. 6
• -18 Wenn nichts gedruckt wird p. 6

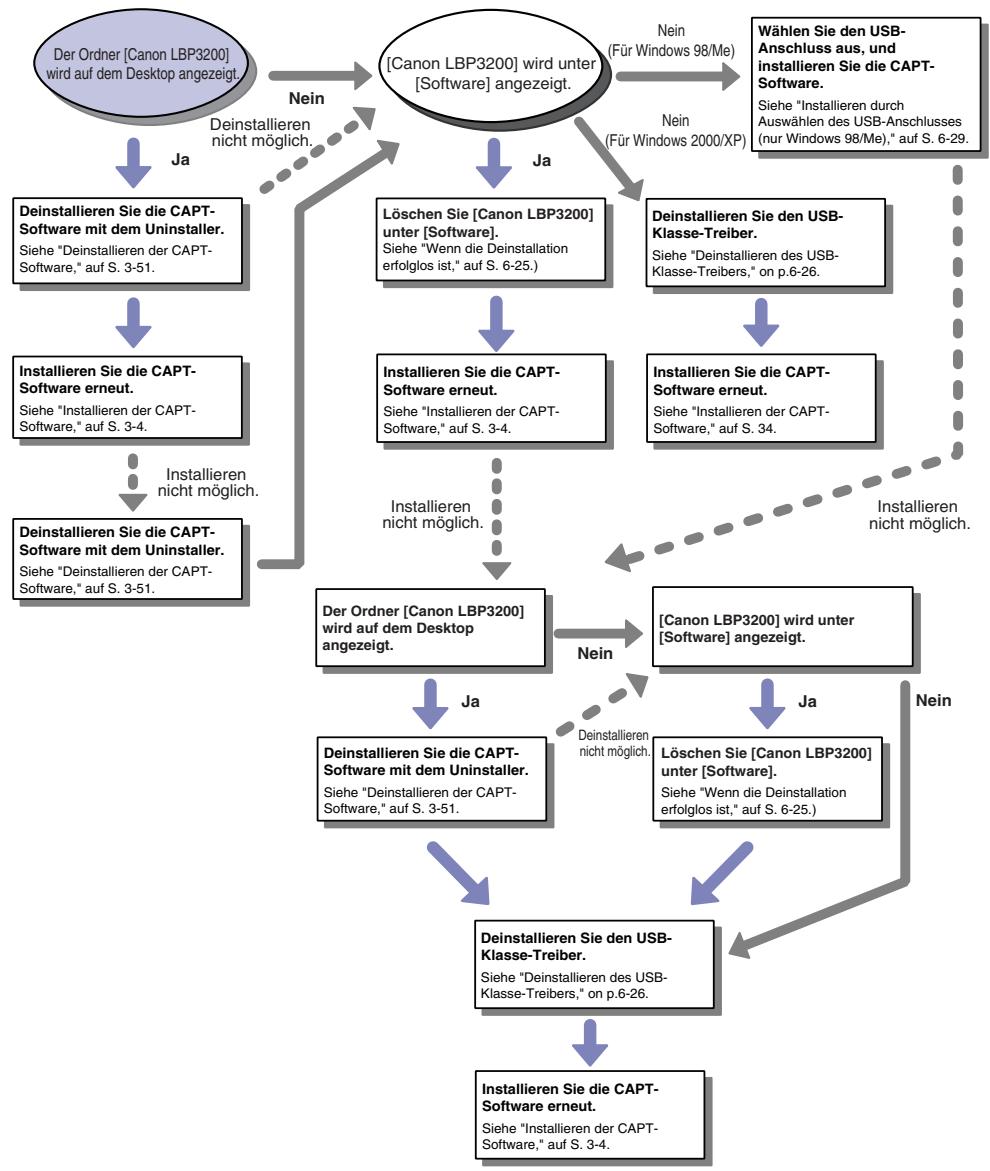

• -23 Installationsprobleme p. 6

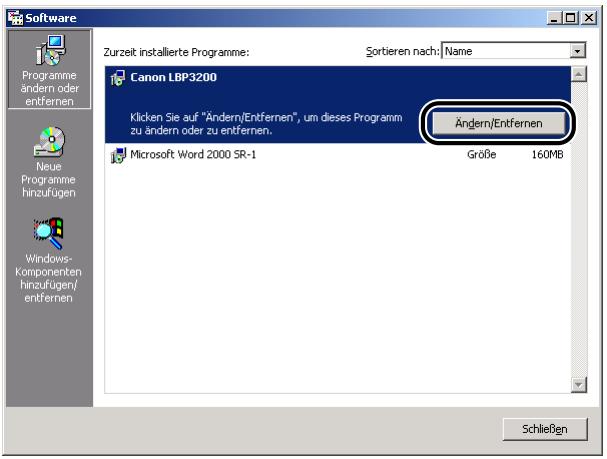

• -24 Wenn die Deinstallation erfolglos ist p. 6

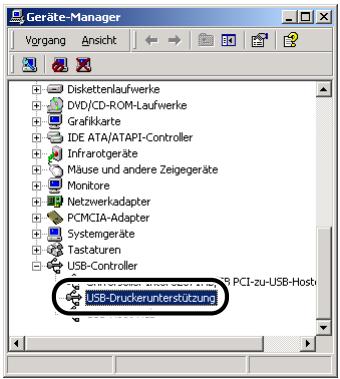

• -25 Deinstallieren des USB-Klasse-Treibers p. 6

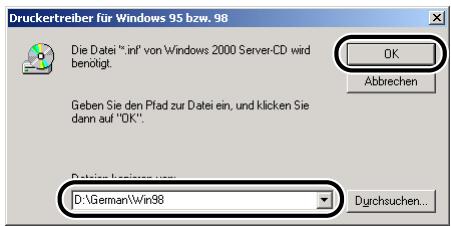

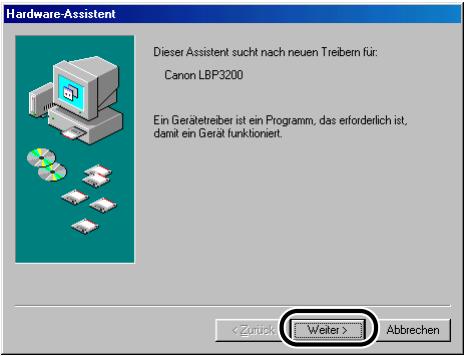

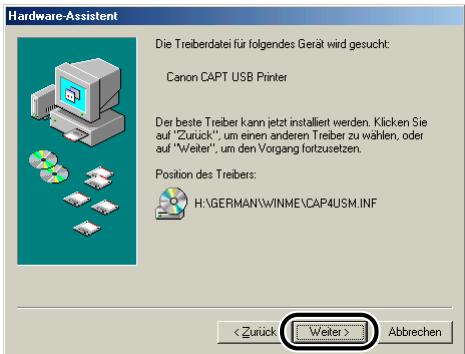

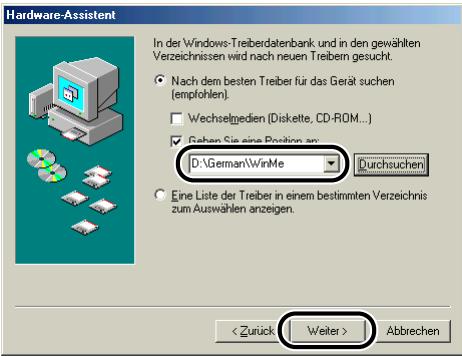

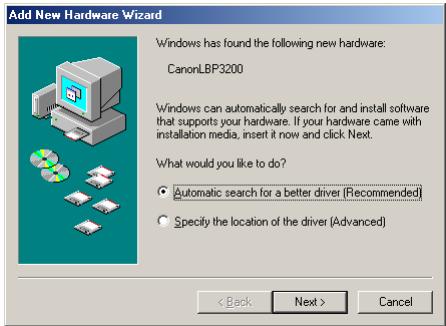

• -26 Installieren durch Auswählen des USB-Anschlusses (nur Windows 98/Me) p. 6

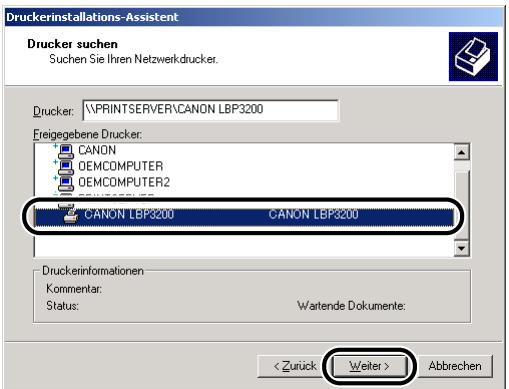

• -29 Probleme bei der Netzwerk-Installation -33 p. 6

Vorwort Wir danken Ihnen, dass Sie sich für den Canon LBP3200 entschieden haben. Bitte lesen Sie dieses Handbuch vor der Inbetriebnahme des Gerätes aufmerksam durch, um sich mit seinen Leistungsmerkmalen vertraut zu machen und seine zahlreichen Funktionen voll auszuschöpfen. Bewahren Sie dieses Handbuch nach dem Durchlesen für späteres Nachschlagen an einem sicheren Ort auf. Benutzung dieses Handbuchs In diesem Handbuch verwendete Symbole Die folgenden Symbole werden in diesem Handbuch verwendet, um Verfahren, Beschränkungen, Vorsichtsmaßnahmen und Anweisungen zu erläutern, die zur Aufrechterhaltung der Sicherheit befolgt werden müssen. WARNUNG Zeigt eine Warnung an, dass bei falscher Bedienung die Gefahr von Unfällen mit schweren, möglicherweise tödlichen, Verletzungen besteht. Um den Drucker sicher zu bedienen, beachten Sie immer diese Warnungen. VORSICHT Zeigt eine Warnung an, dass bei falscher Bedienung die Gefahr von Unfällen mit Verletzungen oder Sachschäden besteht. Um den Drucker sicher zu bedienen, beachten Sie immer diese Warnungen. WICHTIG Weist auf Anforderungen und Begrenzungen beim Umgang hin. Lesen Sie diese Punkte immer gründlich durch, um den Drucker richtig zu bedienen und Beschädigung des Druckers zu vermeiden. HINWEIS Weist auf eine genauere Erklärung eines Vorgangs hin oder enthält zusätzliche Erklärungen für ein Verfahren. Wir empfehlen, diese Hinweise immer zu lesen. In diesem Handbuch verwendete Schaltflächen Die folgenden Schaltflächennamen stellen Beispiele dar, wie zu drückende Tasten in diesem Handbuch dargestellt werden:

• Schaltflächen Beispiel: auf Computerbildschirmen: [Schaltflächenname] [OK] [Details] vii In diesem Benutzerhandbuch verwendete Anzeigen Die Screenshots des in diesem Handbuch verwendeten Computerbildschirms beziehen sich auf die Verwendung des LASER SHOT LBP3200 unter Windows Die zu drückenden Schaltflächen sind durch gekennzeichnet (siehe unten). Wenn mehrere Schaltflächen auf dem Screenshot des Computerbildschirms gedrückt werden können, sind alle Schaltflächen gekennzeichnet. Wählen Sie die für Ihre Zwecke geeignete Schaltfläche. 5 Klicken Sie auf [Druckertreiber installieren]. Klicken Sie zur Bedienung auf diese Schaltfläche. In diesem Handbuch verwendete Abkürzungen Produkt- und Modellbezeichnungen werden in diesem Handbuch wie folgt abgekürzt: Betriebssystem Microsoft® Windows® 95: ® Windows® Betriebssystem Microsoft Betriebssystem Microsoft® Windows®

Betriebssystem Microsoft Windows 2000: Windows 2000 Betriebssystem Microsoft® Windows® XP: Windows XP ® Windows®: viii Windows 95 Betriebssystem Microsoft Windows LASER SHOT LBP3200: LBP3200 Rechtshinweise FCC (Federal Communications Commission) Laserstrahldrucker, Modell F187900 ■ 120-V-Modell Dieses Gerät entspricht den Grenzwerten von Abschnitt 15 der FCC-Bestimmungen. Die Bedienung unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen und muss (2) alle Störungen aufnehmen, wozu auch Störungen gehören, die zu unerwünschten Bedienvorgängen führen können. Dieses Gerät wurde geprüft und entspricht den Grenzwerten für ein Digitalgerät der Klasse B gemäß Abschnitt 15 der FCC-Bestimmungen. Diese Grenzwerte dienen dem angemessenen Schutz vor schädlichen Störungen in einem Wohngebiet. Da dieses Produkt Funkfrequenzenergie erzeugt, verwendet und u. U. ausstrahlt, kann eine Installation und Benutzung entgegen den Anweisungen Störungen im Funkverkehr verursachen. Es kann jedoch nicht ausgeschlossen werden, dass bei bestimmten Installationen Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs hervorruft (dies können Sie durch Ein-/Ausschalten des Gerätes nachprüfen), wird dem Benutzer nahegelegt, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu korrigieren:

• Richten Sie die Empfangsantenne neu aus, oder ändern Sie ihren Standort.
• Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an eine Steckdose in einem anderen Stromkreis als dem des Empfängers an.
• Wenden Sie sich an Ihren örtlichen Canon-Vertragshändler oder einen erfahrenen Radio-/Fernsehtechniker um Hilfe. Die Verwendung eines abgeschirmten Kabels ist zur Einhaltung der Auflagen für Klasse B gemäß Absatz B Paragraph 15 der FCC-Vorschriften erforderlich. Nehmen Sie am Gerät keine Änderungen vor, wenn dies im Handbuch nicht ausdrücklich angegeben ist. Sollten Sie dennoch Änderungen am Gerät vornehmen, müssen Sie unter Umständen den Betrieb des Geräts einstellen. Canon USA Inc. One Canon Plaza, Lake Success, NY 11042, USA Tel.-Nr. (001-516) 328-5600

■ 220 - 240-V-Modell Dieses Gerät wurde geprüft und entspricht den Grenzwerten für ein Digitalgerät der Klasse A gemäß Abschnitt 15 der FCC-Bestimmungen. Diese Grenzwerte dienen dem angemessenen Schutz vor schädlichen Störungen in einem kommerziellen Umfeld. Da dieses Produkt Funkfrequenzenergie erzeugt, verwendet und u. U. ausstrahlt, kann eine Installation und Benutzung entgegen den Anweisungen in diesem Handbuch Störungen im Funkverkehr verursachen. Der Betrieb dieses Gerätes in einer Wohnumgebung verursacht mit großer Wahrscheinlichkeit schädliche Störbeeinflussung, so dass der Benutzer angehalten ist, diese auf eigene Kosten zu beseitigen.

• Die Verwendung eines abgeschirmten Kabels ist zur Einhaltung der Auflagen für Klasse A gemäß Absatz B Paragraph 15 der FCC-Vorschriften erforderlich. Nehmen Sie am Gerät keine Änderungen vor, wenn dies im Handbuch nicht ausdrücklich angegeben ist. Sollten Sie dennoch Änderungen am Gerät vornehmen, müssen Sie unter Umständen den Betrieb des Geräts einstellen. EMV-Direktive (220 - 240-V-Modell) "Dieses Gerät wurde in einem typischen System auf Erfüllung der technischen Anforderungen der EMV-Direktive getestet."
• Die Verwendung eines abgeschirmten Kabels ist notwendig, um die technischen Anforderungen der EMV-Direktive zu erfüllen. Das Produkt entspricht den EMV-Richtlinien und verfügt über einen nominellen Netzanschluss von 220 - 240 V, 50 Hz, obwohl es über eine Nennaufnahmeleistung von 220 - 240 V, 50/60 Hz verfügt. Anhand der Kennzeichnung "C-tick" auf dem Typenschild erklären wir, dass das Produkt den geltenden Anforderungen entspricht und über einen nominellen Netzanschluss von 240 V, 50 Hz verfügt. Die Nennaufnahmeleistung des Produkts beträgt sogar 220 - 240 V, 50/60 Hz.

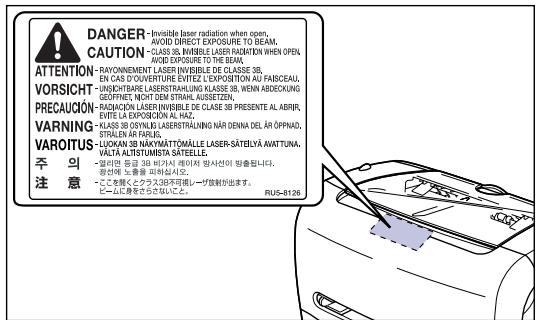

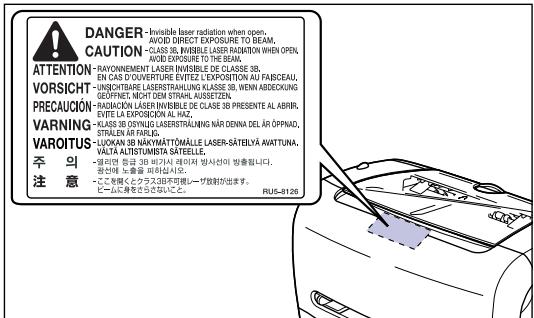

Lasersicherheit (120-V/220 - 240-V-Modelle) Laserstrahlen können für den menschlichen Körper gefährlich sein. Aus diesem Grund ist der Drucker durch das schützende Gehäuse und die äußere Abdeckung hermetisch verschlossen, so dass die Laserstrahlung nicht nach außen dringen kann. Bei normalem Betrieb durch den Benutzer kann keine Strahlung aus dem Gerät austreten. Dieser Drucker wurde als Laserprodukt der Klasse 1 gemäß IEC60825-1:1993, EN60825-1:1994 eingestuft, und in den USA gilt er als Laserprodukt der Klasse 1 gemäß den Bundesverordnungen 1040.10 von Title 21. Dieser Drucker wurde gemäß IEC60825-1:1993, EN60825-1:1994 eingestuft und entspricht den folgenden Klassen:

(nur 220 - 240-V-Modell) VORSICHT Bei Nichteinhaltung der in diesem Handbuch beschriebenen Verfahren kann gefährliche Strahlung freigesetzt werden.

Internationales Energy Star-Programm Als ENERGY STAR-Partner hat Canon Inc. ermittelt, dass dieses Produkt das ENERGY STAR-Programm für die Energieeinsparung erfüllt. Das ENERGY STAR-Programm für Bürogeräte ist ein internationales Programm zur Förderung eines energiebewussten Einsatzes von Computern und anderen Bürogeräten. Im Rahmen dieses Programms wird die Entwicklung und Verbreitung von Produkten gefördert, die über Energiesparfunktionen verfügen. Es handelt sich um ein offenes System, an dem Unternehmen freiwillig teilnehmen können. Das Hauptaugenmerk richtet sich hierbei auf Bürogeräte, wie z.B. Computer, Monitore, Drucker, Faxgeräte und Kopierer. Die Standards und Logos sind in allen Teilnehmerstaaten gleich. Warenzeichen Canon, das Canon-Logo, LASER SHOT und LBP sind Warenzeichen der Canon Inc. Adobe® Acrobat ist ein Warenzeichen von Adobe Systems Incorporated. Microsoft und Windows sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder in anderen Ländern. Bei den übrigen Marken- und Produktnamen handelt es sich um Warenzeichen oder eingetragene Warenzeichen der jeweiligen Firmen. Copyright Copyright 2003 Canon Inc. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von Canon Inc. in irgendeiner Form oder durch irgendwelche Mittel, sei es elektronisch oder mechanisch, auch nicht durch Fotokopie und Aufzeichnung, oder durch irgendein Informationsspeicher- oder -wiedergewinnungssystem reproduziert oder übertragen werden. xii Haftungsablehnungserklärung Änderungen der in diesem Dokument enthaltenen Informationen sind vorbehalten. CANON INC. ÜBERNIMMT KEINERLEI GARANTIE HINSICHTLICH DIESES MATERIALS, OB AUSDRÜCKLICH ODER IMPLIZIERT, AUSSER WIE HIERIN ANGEGEBEN UND OHNE EINSCHRÄNKUNG, FÜR DIE VERMARKTBARKEIT, HANDELSFÄHIGKEIT, TAUGLICHKEIT FÜR EINEN BESTIMMTEN

VERWENDUNGSZWECK ODER DEN VERSTOSS GEGEN IRGENDWELCHE

PATENTE. CANON INC. ÜBERNIMMT KEINE HAFTUNG FÜR DIREKTE, BEILÄUFIGE ODER FOLGESCHÄDEN IRGENDWELCHER ART, AUCH NICHT FÜR VERLUSTE ODER KOSTEN, DIE AUF DEN GEBRAUCH DIESES MATERIALS ZURÜCKZUFÜHREN SIND. xiii Rechtliche Beschränkung auf den Gebrauch des Produkts und von Bildern Die Verwendung Ihres Produkts zum Scannen, Drucken oder sonstigen Reproduzieren bestimmter Dokumente und der Gebrauch solcher gescannten, gedruckten oder sonst wie durch Ihr Produkt reproduzierten Bilder kann gesetzlich verboten sein und strafrechtliche und/oder zivilrechtliche Haftung zur Folge haben. Eine unvollständige Liste dieser Dokumente ist unten aufgeführt. Diese Liste soll nur als Richtlinie dienen. Wenn Sie sich über die Legalität der Verwendung Ihres Produkts zum Scannen, Drucken oder sonstigen Reproduzieren bestimmter Dokumente und/oder den Gebrauch solcher gescannten, gedruckten oder sonst wie reproduzierten Bilder nicht im Klaren sind, sollten Sie Ihren Rechtsberater vorher um Rat fragen. xiv

Briefmarken (entwertet oder nicht entwertet)

Einwanderungspapiere

Ausweise oder Insignien

Steuermarken (entwertet oder nicht entwertet)

Wehrdienst- oder Einberufungspapiere

Obligationen oder andere Schuldverschreibungen

Von Regierungsbehörden ausgestellte Schecks oder Wechsel

Kraftfahrzeug-Führerscheine und Titelzertifikate

Urheberrechtlich geschützte Werke/ Kunstwerke ohne Genehmigung des Urheberrechtinhabers Wichtige Sicherheitsvorschriften Bitte lesen Sie den Abschnitt "Wichtige Sicherheitsvorschriften" vor der Inbetriebnahme des Gerätes aufmerksam durch. Zweck dieser Anweisungen ist, Verletzungen des Benutzers oder anderer Personen sowie die Beschädigung von Eigentum zu vermeiden. Befolgen Sie daher immer genau diese Anweisungen. Führen Sie nur die in diesem Handbuch aufgeführten Bedienvorgänge durch, da es anderenfalls zu unerwarteten Unfällen oder Verletzungen kommen kann. Durch unsachgemäße Bedienung oder Verwendung dieses Geräts kann es zu Verletzungen und/oder Geräteschäden kommen, zu deren Behebung umfangreiche Reparaturen erforderlich sind, die u. U. nicht von Ihrer befristeten Garantie gedeckt werden. Installation WARNUNG

• Stellen Sie den Drucker nicht in der Nähe von Alkohol, Terpentin oder anderen entflammbaren Substanzen auf. Wenn entflammbare Substanzen in Kontakt mit den elektrischen Bauteilen im Inneren des Druckers kommen, besteht die Gefahr von Bränden oder elektrischen Schlägen.
• Stellen Sie die folgenden Gegenstände nicht auf den Drucker. Wenn diese Objekte in Kontakt mit den elektrischen Hochspannungsbauteilen im Inneren des Druckers kommen, besteht die Gefahr von Bränden oder elektrischen Schlägen. Falls derartige Gegenstände fallen gelassen werden oder ins Innere des Druckers gelangen, schalten Sie umgehend den Netzschalter a aus und ziehen Sie das USB-Kabel b ab, falls Sie dieses verwenden. Trennen Sie anschließend das Netzkabel von der Steckdose c, und wenden Sie sich an Ihren autorisierten Canon-Fachhändler vor Ort. - Halsketten und andere Metallgegenstände

- Tassen, Vasen, Blumentöpfe und andere mit Wasser oder Flüssigkeiten angefüllte Behälter

• Stellen Sie den Drucker nicht an instabilen Orten, wie wackeligen Unterlagen, geneigten Böden oder Orten mit starken Vibrationen auf, da der Drucker dadurch herunterfallen oder umkippen kann und Verletzungsgefahr besteht.
• Blockieren Sie niemals die Lüftungsschlitze am Drucker! Die Lüftungsschlitze dienen der ordnungsgemäßen Belüftung der Bauteile im Inneren des Druckers. Durch Blockieren dieser Öffnungen kann sich der Drucker überhitzen, was zu einem Brand führen kann. Stellen Sie den Drucker nie auf eine weiche Oberfläche, wie z. B. ein Sofa oder einen Teppich.
• Stellen Sie den Drucker nicht an den folgenden Orten auf: - feuchte oder staubige Orte - Orte, die Rauch oder Dampf ausgesetzt sind, wie etwa Öfen und Luftbefeuchter. - Orte, die Regen oder Schnee ausgesetzt sind. - Orte in der Nähe von Wasserhähnen oder Wasser - Orte mit direkter Sonneneinstrahlung - Orte mit hohen Temperaturen - Orte in der Nähe von offenen Flammen.
• Senken Sie den Drucker beim Aufstellen vorsichtig auf den Boden oder ein anderes Gerät ab, und achten Sie darauf, dass Sie sich nicht die Hände einklemmen.
• Achten Sie bei Verwendung des USB-Kabels darauf, dass Sie dieses ordnungsgemäß entsprechend den Anweisungen dieses Benutzerhandbuchs anschließen. Anderenfalls kann es zu Fehlfunktionen oder elektrischen Schlägen kommen.

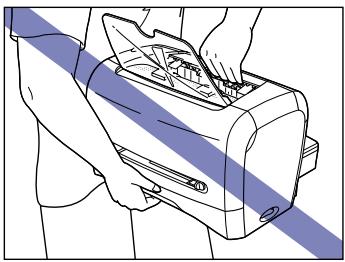

• Wenn Sie den Drucker transportieren, halten Sie ihn entsprechend den Anweisungen in diesem Handbuch ordnungsgemäß fest. Anderenfalls kann der Drucker herunterfallen, wodurch Sie sich verletzen können. xvi Stromversorgung WARNUNG
• Beschädigen oder modifizieren Sie nicht das Netzkabel! Stellen Sie auch keine schweren Gegenstände auf das Netzkabel, ziehen Sie nicht am Netzkabel und verbiegen Sie es nicht zu sehr. Dadurch könnte es beschädigt werden, und es können Brände oder elektrische Schläge verursacht werden.
• Halten Sie das Netzkabel immer von Hitzequellen fern. Andernfalls besteht die Gefahr, dass die Isolierung schmilzt, wodurch Brände oder elektrische Schläge verursacht werden können.
• Sie dürfen das Netzkabel nicht mit nassen Händen anschließen oder abziehen, da hierbei die Gefahr eines elektrischen Schlags besteht.
• Schließen Sie das Netzkabel nicht an eine Steckdose mit Verteilerstecker an, da hierbei die Gefahr von Bränden oder elektrischen Schlägen besteht.
• Wickeln Sie das Netzkabel nicht zusammen und verknoten Sie es auch nicht; dabei besteht die Gefahr von Bränden oder elektrischen Schlägen.
• Stecken Sie den Netzstecker immer fest in die Steckdose; andernfalls besteht die Gefahr von Bränden oder elektrischen Schlägen.
• Verwenden Sie nur das mitgelieferte Netzkabel, da bei anderen Kabeln die Gefahr von Bränden oder elektrischen Schlägen besteht.
• Grundsätzlich sollten keine Verlängerungskabel verwendet oder in eine Verteilersteckdose angeschlossen werden. Falls Sie trotzdem Verlängerungskabel verwenden oder diese in eine Verteilersteckdose einstecken müssen, geschieht dies auf eigene Gefahr. Beachten Sie dabei folgende Punkte. Bei unsachgemäßer Verwendung von Verlängerungskabeln besteht die Gefahr von Bränden oder elektrischen Schlägen. - Schließen Sie niemals mehrere Verlängerungskabel aneinander an. - Stellen Sie bei Verwendung des Druckers sicher, dass die Spannung des Netzsteckers mit der Spannung übereinstimmt, die auf dem (an der Rückseite des Druckers angebrachten) Typenschild vermerkt ist. - Verwenden Sie ein Verlängerungskabel, das einen größeren Stromwert als den auf dem Typenschild angegebenen zulässt (siehe Druckerrückseite). - Falls Sie dennoch ein Verlängerungskabel verwenden, entfernen Sie die Kabelbindung und stecken Sie den Netzstecker vollständig in die Buchse des Verlängerungskabels ein, um eine feste Verbindung zwischen Netz- und Verlängerungskabel sicher zu stellen. - Überprüfen Sie regelmäßig, dass sich das Verlängerungskabel nicht überhitzt. VORSICHT
• Verwenden Sie keine anderen Stromversorgungen als die hier angegebenen; andernfalls besteht die Gefahr von Bränden oder elektrischen Schlägen.
• Wenn Sie das Netzkabel abziehen möchten, müssen Sie immer den Stecker anfassen. Durch Ziehen am Kabel könnten die Kabeladern freigelegt oder gebrochen werden, oder das Netzkabel kann anderweitig beschädigt werden. Wenn das Netzkabel beschädigt ist, könnte Spannung austreten, und es können Brände oder elektrische Schläge verursacht werden. xvii

• Lassen Sie immer ausreichend Platz um den Netzstecker herum, so dass er leicht abgezogen werden kann. Wenn Gegenstände in der Nähe des Netzsteckers aufgestellt werden, kann es sein, dass sich der Netzstecker im Notfall nicht schnell abziehen lässt. Handhabung WARNUNG
• Versuchen Sie nie, den Drucker zu zerlegen oder zu modifizieren. Da sich im Inneren des Druckers heiße und spannungsführende Bauteile befinden, besteht die Gefahr von Bränden oder elektrischen Schlägen.
• Elektrische Geräte können gefährlich sein, wenn sie nicht ordnungsgemäß verwendet werden. Um Verletzungen zu vermeiden, halten Sie Kinder von den inneren Bauteilen eines elektrischen Produkts fern und unterbinden Sie, dass sie elektrische Kontakte oder freigelegte Getriebe berühren können.
• Wenn der Drucker seltsame Geräusche von sich gibt oder Rauch, Hitze oder ungewöhnliche Gerüche ausstrahlt, schalten Sie das Gerät sofort aus und ziehen das USB-Kabel ab, falls Sie dieses verwenden. Trennen Sie anschließend das Netzkabel von der Steckdose, und wenden Sie sich an die Verkaufsstelle, in der Sie diesen Drucker erworben haben.
• Verwenden Sie keine leichtentzündlichen Sprays in der Nähe des Druckers. Wenn Gase dieser Sprays in Kontakt mit den elektrischen Bauteilen im Inneren des Druckers kommen, besteht die Gefahr von Bränden oder elektrischen Schlägen.
• Um Schäden am Netzkabel zu verhindern und Brandgefahren zu vermeiden, schalten Sie immer das Gerät aus und ziehen das USB-Kabel ab, wenn der Drucker transportiert werden soll. Anderenfalls könnten das Netzkabel oder das USB-Kabel beschädigt werden, was zu Bränden oder elektrischen Schlägen führen kann.
• Verhindern Sie, dass Büroklammern, Heftklammern oder andere Metallgegenstände ins Innere des Druckers fallen. Vermeiden Sie außerdem, dass Wasser, Flüssigkeiten oder leichtentzündliche Substanzen (Alkohol, Benzin, Farbverdünner usw.) in den Drucker gelangen. Wenn diese Objekte in Kontakt mit den elektrischen Hochspannungsbauteilen im Inneren des Druckers kommen, besteht die Gefahr von Bränden oder elektrischen Schlägen. Falls derartige Gegenstände fallen gelassen werden oder ins Innere des Druckers gelangen, schalten Sie umgehend den Netzschalter aus und ziehen Sie das USB-Kabel ab, falls Sie dieses verwenden. Trennen Sie anschließend das Netzkabel von der Steckdose, und wenden Sie sich an die Verkaufsstelle, in der Sie diesen Drucker erworben haben.
• Wenn der Netzstecker in der Steckdose eingesteckt ist, dürfen beim Einstecken oder Abziehen des USB-Kabels die Metallteile des Steckers nicht berührt werden. Dabei besteht die Gefahr eines elektrischen Schlags. VORSICHT
• Stellen Sie keine schweren Gegenstände auf den Drucker, da dieser dadurch herunterfallen oder umkippen kann und Verletzungsgefahr besteht. xviii

• Schalten Sie den Drucker aus Sicherheitsgründen aus, wenn Sie ihn für einen längeren Zeitraum, z. B. über Nacht, nicht verwenden. Schalten Sie den Drucker außerdem mit dem auf der rechten Seite befindlichen Netzschalter aus, und ziehen Sie zur Sicherheit den Netzstecker ab, wenn Sie den Drucker für einen längeren Zeitraum, z. B. über mehrere Feiertage hinweg, nicht verwenden.
• Der Laserstrahl kann für den menschlichen Körper gefährlich sein. Da die im Inneren des Druckers emittierten Laserstrahlungen durch das Schutzgehäuse und die externe Abdeckung völlig gesichert sind, kann der Laserstrahl bei keinem Benutzervorgang aus dem Drucker austreten. Lesen Sie die folgenden Anmerkungen und Anweisungen zu Ihrer Sicherheit durch. - Öffnen Sie lediglich die in diesem Handbuch genannten Abdeckungen. - Entfernen Sie nicht das Warnungsetikett, das auf der Abdeckung der Laserscannereinheit angebracht ist. - Wenn der Laserstrahl aus dem Drucker austritt, stellt dies eine ernsthafte Gefahr für Ihre Augen dar. xix Wartung und Inspektionen WARNUNG
• Beim Reinigen des Druckers schalten Sie zunächst den Netzschalter aus, trennen das USB-Kabel ab und ziehen den Netzstecker ab. Wenn diese Schritte nicht beachtet werden, besteht die Gefahr, dass Brände oder elektrische Schläge verursacht werden.

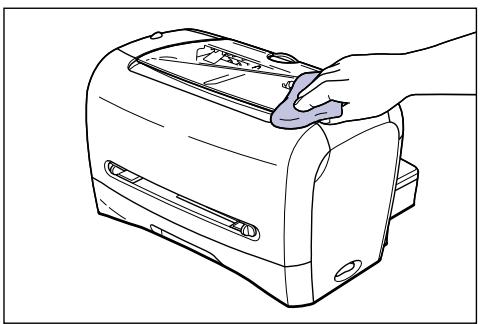

• Reinigen Sie den Drucker mit einem leicht mit milder wässriger Spülmittellösung angefeuchteten Lappen. Verwenden Sie keinesfalls Alkohol, Benzol, Terpentin oder andere entflammbare Substanzen zur Reinigung. Prüfen Sie das Lösungsmittel vor der Verwendung auf Entflammbarkeit. Wenn entflammbare Substanzen in Kontakt mit den elektrischen Hochspannungsbauteilen im Inneren des Druckers kommen, besteht die Gefahr von Bränden oder elektrischen Schlägen.
• Im Drucker befinden sich Stellen mit gefährlicher Hochspannung. Beim Entfernen von gestautem Papier oder Kontrollieren des Druckerinneren dürfen Sie keine Halsketten, Armbänder oder andere Metallgegenstände tragen. Wenn Innenteile des Druckers berührt werden, besteht die Gefahr von Verbrennungen oder elektrischen Schlägen.
• Gebrauchte Tonerpatronen dürfen nicht verbrannt oder in offenes Feuer geworfen werden, da sich dabei der in der Patrone verbleibende Toner entzünden kann, was zu Verbrennungen oder Bränden führen kann.
• Trennen Sie regelmäßig das Netzkabel von der Steckdose und reinigen Sie mit einem trockenen Tuch den Bereich um die Metallstifte des Netzsteckers herum sowie die Steckdose, bis sämtlicher Staub und Schmutz entfernt wurde. Wenn der Netzstecker über einen längeren Zeitraum an einem feuchten, staubigen oder rauchigen Ort eingesteckt ist, kann sich Staub um den Netzstecker bilden und feucht werden. Dies kann zu einem Kurzschluss und folglich zu Bränden führen. VORSICHT
• Versuchen Sie, von den Anweisungen in diesem Handbuch abgesehen, niemals, diesen Drucker selbst zu warten. Im Inneren des Druckers befinden sich keine Teile, die vom Benutzer gewartet werden können. Passen Sie nur die Regler an, die in den Betriebsanweisungen beschrieben sind. Durch unsachgemäße Anpassung kann es zu Verletzungen und/oder Geräteschäden kommen, zu deren Behebung umfangreiche Reparaturen erforderlich sind, die u. U. nicht von Ihrer befristeten Garantie gedeckt werden.

• Die Fixiereinheit und ihre Umgebung im Inneren des Druckers können beim Betrieb sehr heiß werden. Beim Entfernen von gestautem Papier oder Kontrollieren des Druckerinneren dürfen Sie die Fixiereinheit und deren Umgebung nicht berühren, da ansonsten die Gefahr von Verbrennungen oder elektrischen Schlägen besteht.

• Achten Sie beim Entfernen von gestautem Papier oder Ersetzen der Tonerpatrone darauf, dass der Toner nicht in Kontakt mit Ihren Händen oder Ihrer Kleidung kommt, da diese sonst verschmutzt werden können. Sollte dies dennoch passieren, waschen Sie sie umgehend mit kaltem Wasser ab. Durch Waschen mit warmem Wasser wird bewirkt, dass der Toner anhaftet, und das Entfernen von Tonerflecken wird unmöglich.

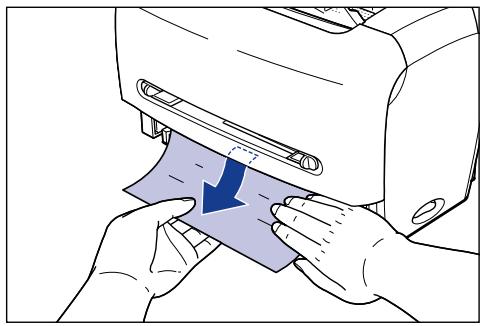

• Wenn im Inneren des Druckers gestautes Papier entfernt wird, ziehen Sie dieses vorsichtig heraus, damit der Toner auf dem Papier nicht verstreut wird und in Ihre Augen oder Ihren Mund gelangt. Sollte dies dennoch passieren, spülen Sie sofort mit kaltem Wasser und suchen anschließend einen Arzt auf.
• Achten Sie beim Papiereinlegen oder Entfernen von gestautem Papier darauf, sich nicht die Hände an den Papierkanten zu schneiden.
• Wenn Sie verbrauchte Tonerpatronen aus dem Tonerpatronensteckplatz entfernen, ziehen Sie diese sorgfältig heraus, damit der Toner nicht verstreut wird und in Ihre Augen oder in Ihren Mund gelangt. Sollte dies dennoch passieren, spülen Sie sofort mit kaltem Wasser und suchen anschließend einen Arzt auf. Verbrauchsmaterialien WARNUNG
• Gebrauchte Tonerpatronen dürfen nicht in offenes Feuer geworfen werden, da sich dabei der in den Patronen verbleibende Toner entzünden kann, was u. U. zu Verbrennungen oder Bränden führt.
• Bewahren Sie Tonerpatronen oder Kopierpapier nicht in der Nähe von offenem Feuer auf, da sich sonst der Toner oder das Papier entzünden kann, was wiederum zu Verbrennungen oder Bränden führen kann. VORSICHT Lagern Sie Toner und andere Verbrauchsmaterialien außerhalb der Reichweite von kleinen Kindern. Sollten diese Gegenstände verschluckt werden, suchen Sie umgehend einen Arzt auf. xxi Maschinenlärminformations-Verordnung-3. GPSGV , 18.01.1991, zuletzt geändert am 06.01.2004 : Der folgende Schalldruckpegel hat EN ISO 7779 zur Grundlage. Beim Drucken

Weniger als 70 dB (A) Die oben stehenden Angaben beziehen sich auf den maximalen Schalldruckpegel, gemessen mit allen möglichen Kombinationen des Druckers mit Elementen der Zusatzausstattung : Drucker xxii

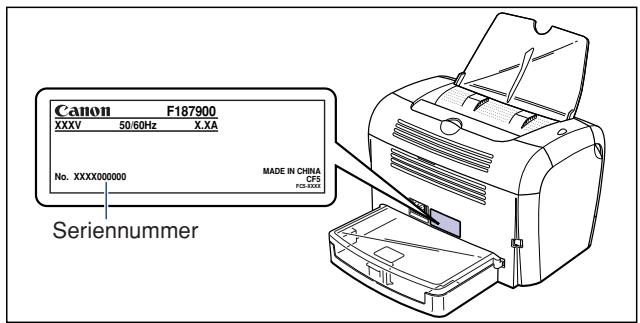

F187900 Bevor Sie diesen Drucker in Betrieb nehmen

• KAPITEL Dieses Kapitel beschreibt die Hauptleistungsmerkmale und die grundlegenden Funktionen dieses Druckers. Merkmale und Vorteile p. 1
• -2 Teile und ihre Funktionen p. 1

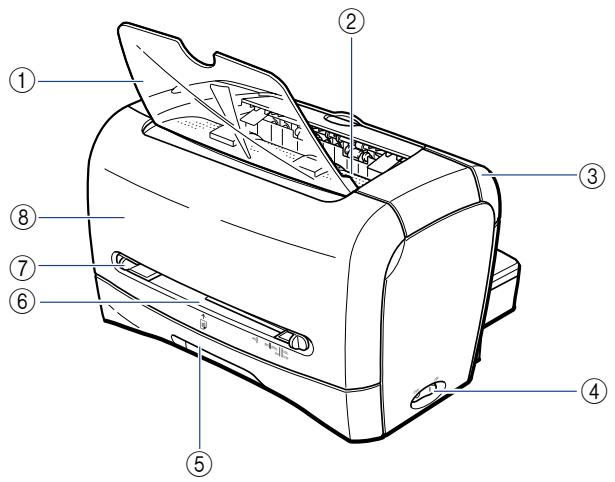

• -4 Frontansicht p. 1
• -4 Rückansicht p. 1

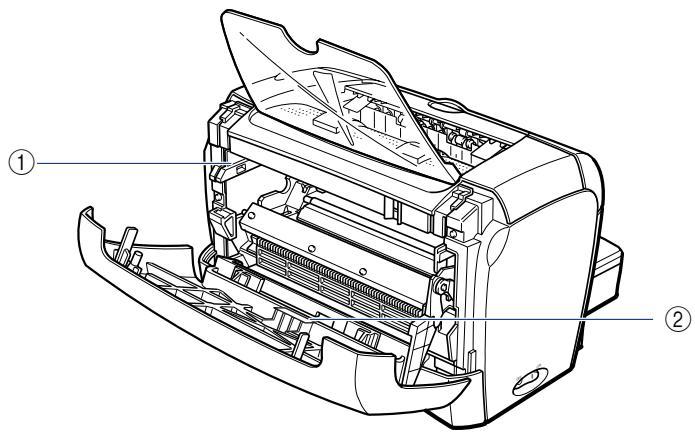

• -5 Innenansicht p. 1
• -6 Anschließen des Netzkabels p. 1
• -7 Ein-/Ausschalten des Druckers p. 1
• -10 Einschalten des Druckers p. 1
• -10 Ausschalten des Druckers p. 1
• -11 Anschließen an einen PC -12 1-1 Merkmale und Vorteile ■ Hochleistungs-Drucksystem "CAPT" p. 1

Bevor Sie diesen Drucker in Betrieb nehmen Der LBP3200 ist mit der neuesten CAPT (Canon Advanced Printing Technology)-Software ausgerüstet, die Windows 98/Me und Windows 2000/XP unterstützt. Da dieses System die Druckdaten nicht im Drucker, sondern stapelweise im Computer verarbeitet, wird ein Drucken mit hoher Geschwindigkeit ermöglicht, wodurch die Leistungsmerkmale des Computers voll ausgenutzt werden können. Außerdem wird der Zeitraum verkürzt, in dem der Computer im Leerlauf ausgeführt wird. Die Informationen, wie z. B. "Kein Papier", die verbleibende Druckzeit und die geschätzte Zeit bis zum Abschluss des Druckvorgangs werden in Echtzeit auf dem Display angezeigt. ■ Standardmäßige Ausstattung mit USB-Schnittstelle Die USB-Schnittstelle (Universal Serial Bus; Universeller Serieller Bus), mit dem Peripheriegeräte über eine Steckverbindung angeschlossen werden können, ist standardmäßig vorhanden. ■ Drucken mit hoher Geschwindigkeit sowie von Bildern mit extrahoher Auflösung Durch den Hochgeschwindigkeitsdruck mit 18 Blättern pro Minute ersparen Sie sich den Stress beim Warten auf das Druckergebnis. Der LBP3200 ist mit einer Drucker-Engine mit 600 dpi Auflösung ausgestattet. Dank der neuen automatischen Auflösungsverfeinerung von Canon können Bilder mit einer extrahohen Auflösung von 2400 dpi (äquivalent) x 600 dpi erzielt werden. Durch Anwendung der Dithermethode auf Graustufenbilder können ausgezeichnete und detailgetreue Bilder, wie z. B. Fotos und Grafiken wiedergegeben werden. ■ Unterstützung verschiedener Netzwerke Wenn Sie diesen Drucker als Netzwerkdrucker verwenden, wird dessen Status sowohl auf dem Server als auch auf den Client-Computern angezeigt. Sie können von beiden Computern aus Druckaufträge steuern. ■ Unterstützung verschiedener Typen von Materialien Verschiedene Typen an Materialien, wie z. B. Normal-Papier, Umschläge (Umschlag C5, Umschlag COM10, Umschlag DL, Umschlag Monarch), Etiketten und Folien können für diesen Drucker verwendet werden. Auch wenn dieser Drucker für Papier des Formats A4 konzipiert wurde, können mithilfe seines Reduktionsmodus größere Dokumente, wie z. B. A3 und B4 auf A4 gedruckt werden. Außerdem können Ausdrucke auf benutzerdefiniertem Papierformat erstellt werden. 1-2 Merkmale und Vorteile ■ Geringe Leistungsaufnahme und schneller Start Durch Anwendung des Canon-eigenen "On-Demand-Fixiersystems" wird eine niedrige Leistungsaufnahme und ein schneller Start ermöglicht. Dank dieser innovativen Technologie wird die Fixierheizeinheit umgehend und nur während des Drucks erhitzt, wodurch die Aufwärmzeit eingespart wird. Der LBP3200 befindet sich also immer im Betriebsbereitschaftsmodus und ist jederzeit zum Drucken bereit. Außerdem beträgt der durchschnittliche Stromverbrauch im Betriebsbereitschaftsmodus lediglich etwa 7 W. Dank des kompakten Designs dieses Druckers wird wertvoller Platz in Ihrem Büro oder bei Ihnen zu Hause eingespart. Aufgrund des geräuscharmen Druckbetriebs und der völligen Geräuschlosigkeit im Betriebsbereitschaftsmodus können Sie diesen Drucker auch nachts einsetzen und müssen sich keine Sorgen machen, dass Sie Ihre Nachbarn stören könnten. ■ Benutzerfreundliche Wartung und Statusfenster des Druckers Dank des Prinzips aus Toner und fotoempfindlicher Trommel kann die Tonerpatrone (EP-27 Cartridge) für den LBP3200 problemlos ausgewechselt werden. Das während des Druckvorgangs angezeigte Statusfenster des Druckers ermöglicht eine genaue Überprüfung durch Grafiken und Signaltöne, wodurch die Betriebsfähigkeit dieses Druckers weiter erhöht wird. Merkmale und Vorteile 1-3 Bevor Sie diesen Drucker in Betrieb nehmen

■ Kompaktes und geräuscharmes Design Teile und ihre Funktionen Dieser Abschnitt beschreibt Namen und Funktionen der einzelnen Teile, damit Sie diesen Drucker richtig kennenlernen und seine Funktionen ordnungsgemäß nutzen können. Bevor Sie diesen Drucker in Betrieb nehmen

VORSICHT Blockieren Sie niemals die Ventilationsöffnungen am Drucker! Die Ventilationsöffnungen dienen der ordnungsgemäßen Belüftung der Bauteile im Inneren des Druckers. Durch Blockieren dieser Öffnungen kann sich der Drucker überhitzen, was zu einem Brand führen kann. Frontansicht

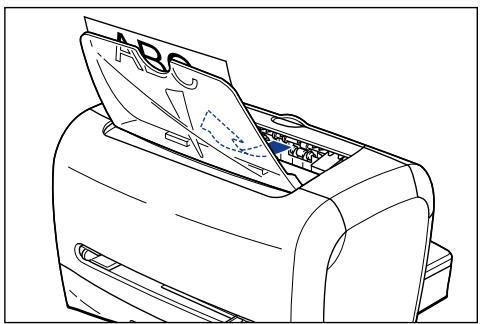

a Face-down-Ausgabefach Ermöglicht das konventionelle Ausgeben des Papiers. b Face-down-Ausgabebereich Gibt Papier mit der Druckseite nach unten aus. (Siehe S. 2-11.) c Ausgabewahl-Abdeckung Schaltet zwischen Face-up-Ausgabe und Face-down-Ausgabe um. (Siehe S. 2-13.) 1-4 Teile und ihre Funktionen d Netzschalter Schaltet den Drucker ein bzw. aus. (Siehe S. 1-10.) e Kassette Ermöglicht Ihnen das Einlegen von maximal 250 Blättern Normal-Papier (64 g/m2). (Siehe S. 2-9.) f Manueller Einzugschacht Dient zum Bedrucken von Papier, wenn dieses einzeln von Hand eingelegt wird. (Siehe S. 2-9.) g Papierführung h Frontabdeckung Richten Sie diese Papierführung an den Rändern des Papiers aus, damit das Papier problemlos eingezogen werden kann. Wird geöffnet, wenn Tonerpatronen ausgetauscht oder Papierstau beseitigt werden soll. Rückansicht Bevor Sie diesen Drucker in Betrieb nehmen

a Netzeingang Wird mit dem mitgelieferten Netzkabel verbunden. (Siehe S. 1-7.) b Face-up-Ausgabeschacht Gibt Papier mit der Druckseite nach oben aus. (Siehe S. 2-12.) c Netzstromanzeige Diese Anzeige leuchtet auf, wenn der Drucker eingeschaltet ist. d Ventilationsöffnungen Dient zum Kühlen des Druckerinneren. Blockieren Sie die Ventilationsöffnungen keinesfalls.

e USB-Anschluss Wird mit dem USB-Kabel verbunden. Das USB-Kabel wird mit dem USB-Anschluss am Computer verbunden. (Siehe S. 1-13.) f Typenschild Die Seriennummer zur Druckeridentifikation ist auf diesem Schild angegeben. Diese Nummer ist für Anfragen oder Reparaturen erforderlich. Der auf diesem Typenschild angegebene Stromwert zeigt den durchschnittlichen Stromverbrauch an. g Schutzhülle der Kassette Verhindert, dass Schmutz und Staub in die Kassette gelangen. Teile und ihre Funktionen 1-5 Innenansicht Bevor Sie diesen Drucker in Betrieb nehmen

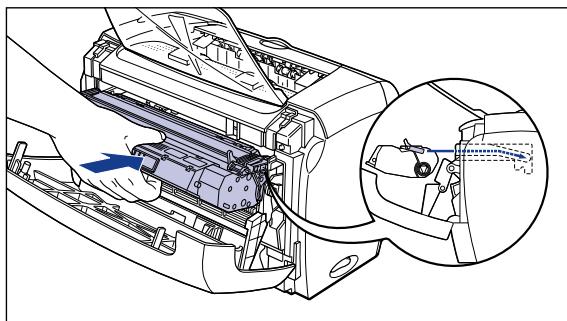

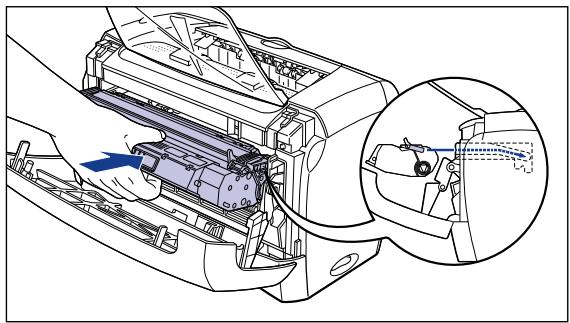

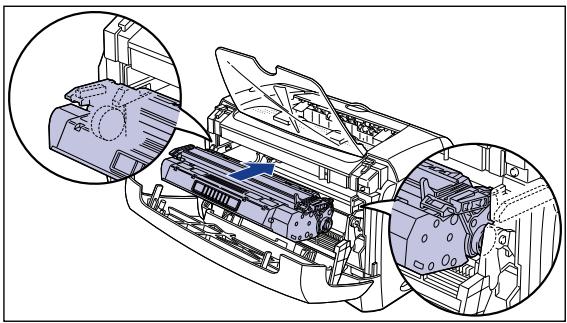

a Tonerpatronenführung Drücken Sie beim Einsetzen der Tonerpatrone auf selbige, während Sie gleichzeitig die Auskerbungen an beiden Seiten der Tonerpatrone an dieser Führung ausrichten. (Siehe S. 5-5.) 1-6 Teile und ihre Funktionen

b Schwarze Schicht Ziehen Sie diese Schicht nicht ab. Anschließen des Netzkabels WARNUNG

• Beschädigen oder modifizieren Sie nicht das Netzkabel! Stellen Sie auch keine

schweren Gegenstände auf das Netzkabel, ziehen Sie nicht am Netzkabel und verbiegen Sie es nicht zu sehr. Dadurch könnte es beschädigt werden, und es können Brände oder elektrische Schläge verursacht werden. Halten Sie das Netzkabel immer von Hitzequellen fern. Andernfalls besteht die Gefahr, dass die Isolierung schmilzt, wodurch Brände oder elektrische Schläge verursacht werden können. Sie dürfen das Netzkabel nicht mit nassen Händen anschließen oder abziehen, da hierbei die Gefahr eines elektrischen Schlags besteht. Schließen Sie das Netzkabel nicht an eine Steckdose mit Verteilerstecker an, da hierbei die Gefahr von Bränden oder elektrischen Schlägen besteht. Wickeln Sie das Netzkabel nicht zusammen und verknoten Sie es auch nicht; dabei besteht die Gefahr von Bränden oder elektrischen Schlägen. Stecken Sie den Netzstecker immer fest in die Steckdose; andernfalls besteht die Gefahr von Bränden oder elektrischen Schlägen. Verwenden Sie nur das mitgelieferte Netzkabel, da bei anderen Kabeln die Gefahr von Bränden oder elektrischen Schlägen besteht. Grundsätzlich sollten keine Verlängerungskabel verwendet oder in eine Verteilersteckdose angeschlossen werden. Falls Sie trotzdem Verlängerungskabel verwenden oder diese in eine Verteilersteckdose einstecken müssen, geschieht dies auf eigene Gefahr. Beachten Sie dabei folgende Punkte. Bei unsachgemäßer Verwendung von Verlängerungskabeln besteht die Gefahr von Bränden oder elektrischen Schlägen. - Schließen Sie niemals mehrere Verlängerungskabel aneinander an. - Stellen Sie bei Verwendung des Druckers sicher, dass die Spannung des Netzsteckers mit der Spannung übereinstimmt, die auf dem (an der Rückseite des Druckers angebrachten) Typenschild vermerkt ist. - Verwenden Sie ein Verlängerungskabel, das einen höheren Stromwert als den auf dem Typenschild angegebenen zulässt (siehe Druckerrückseite). - Falls Sie ein Verlängerungskabel verwenden, entfernen Sie die Kabelbindung und stecken Sie den Netzstecker vollständig in die Buchse des Verlängerungskabels ein, um eine feste Verbindung zwischen Netz- und Verlängerungskabel sicher zu stellen. - Überprüfen Sie regelmäßig, dass sich das Verlängerungskabel nicht überhitzt. Anschließen des Netzkabels 1-7

Bevor Sie diesen Drucker in Betrieb nehmen Dieser Abschnitt beschreibt das Verfahren zum Anschließen des Netzkabels. Bevor Sie das Netzkabel anschließen, lesen Sie den Abschnitt "Wichtige Sicherheitsvorschriften," auf S. xv. VORSICHT

• Verwenden Sie keine anderen Stromversorgungen als die hier angegebenen; andernfalls besteht die Gefahr von Bränden oder elektrischen Schlägen.
• Wenn Sie das Netzkabel abziehen möchten, müssen Sie immer den Stecker anfassen. Durch Ziehen am Kabel könnten die Kabeladern freigelegt oder gebrochen werden, oder das Netzkabel kann anderweitig beschädigt werden. Wenn das Netzkabel beschädigt ist, könnte Spannung austreten, und es können Brände oder elektrische Schläge verursacht werden.
• Lassen Sie immer ausreichend Platz um den Netzstecker herum, so dass er leicht abgezogen werden kann. Wenn Gegenstände in der Nähe des Netzsteckers aufgestellt werden, kann es sein, dass sich der Netzstecker im Notfall nicht schnell abziehen lässt. Bevor Sie diesen Drucker in Betrieb nehmen

• Schließen Sie das Netzkabel nicht an den Gerätenetzausgang am Computer an.
• Eine Steckdose sollte ausschließlich für den Drucker verwendet werden.
• Schließen Sie diesen Drucker nicht an eine ausfallsichere Betriebsstromversorgung an. Dabei besteht die Gefahr von Fehlfunktionen oder Ausfällen am Drucker bei Stromausfall.

Stellen Sie sicher, dass sich der Netzschalter in der Aus-Stellung befindet. Der Drucker ist ausgeschaltet, wenn die Seite " ist.

1-8 Anschließen des Netzkabels

" des Netzschalters eingerastet

Stecken Sie das mitgelieferte Netzkabel in den Netzeingang.

Bevor Sie diesen Drucker in Betrieb nehmen

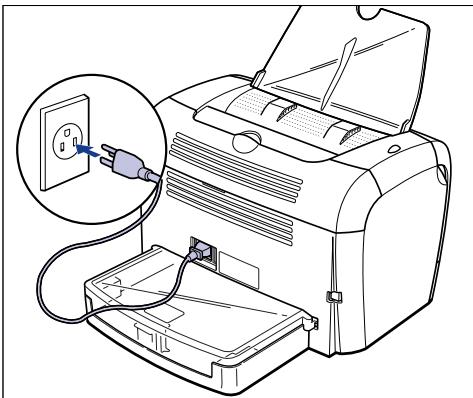

Stecken Sie den Netzstecker in die Steckdose. Anschließen des Netzkabels 1-9 Ein-/Ausschalten des Druckers Der Netzschalter zum Ein- und Ausschalten des Druckers befindet sich an der rechten Seite des Druckers. Beachten Sie immer die folgenden Anweisungen, um unerwartete Probleme zu vermeiden. Bevor Sie diesen Drucker in Betrieb nehmen

Einschalten des Druckers Wenn Sie mit dem Drucker arbeiten möchten, müssen Sie die Seite " " des Netzschalters drücken, um den Drucker einzuschalten. Nach der Ausführung eines Selbstdiagnosetests ist der Drucker betriebsbereit. WICHTIG

• Schalten Sie den Drucker nicht sofort nach dem Ausschalten wieder ein. Nach dem Ausschalten des Druckers warten Sie zehn Sekunden oder länger, bevor Sie ihn wieder einschalten.
• Wenn der Drucker nicht richtig arbeitet oder eine Fehlermeldung im Statusfenster des Druckers erscheint, lesen Sie den Abschnitt "Fehlerbehebung," auf S. 6-1.
• Bevor Sie den Drucker einschalten, müssen Sie sicher gehen, dass sich kein Papier im manuellen Einzugschacht befindet. Falls Sie dies nicht beachten, kann es zu Papierstaus kommen.
• Wenn Sie den Drucker nach der Installation zum ersten Mal anschalten, wird unter Umständen eine leere Seite ausgegeben. Dieser Vorgang ist völlig normal.

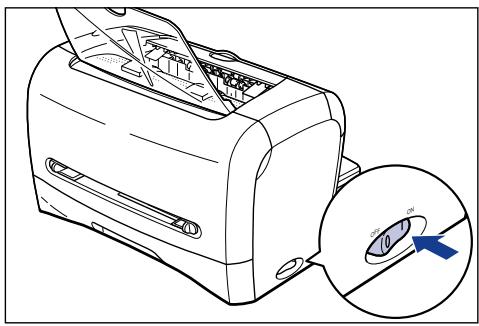

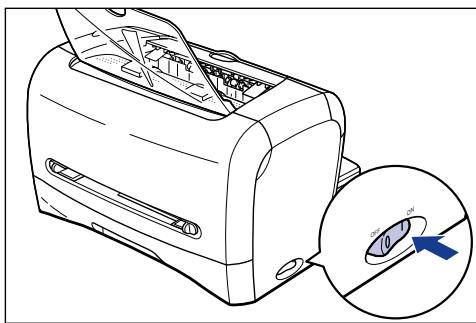

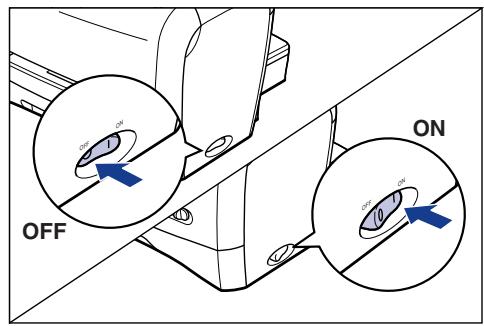

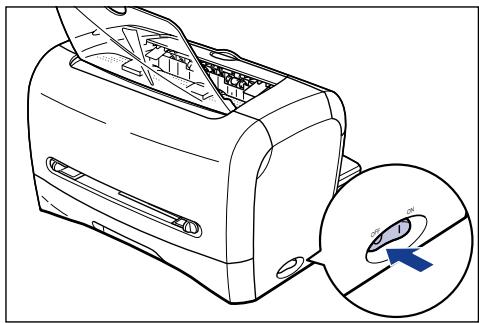

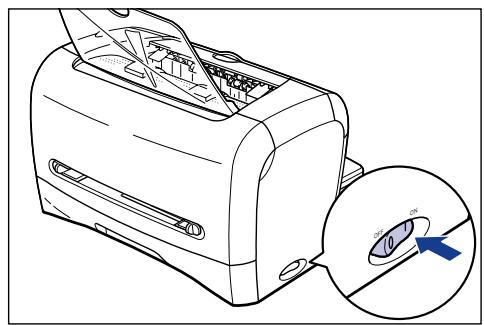

Drücken Sie die Seite " " des Netzschalters, um den Drucker einzuschalten.

1-10 Ein-/Ausschalten des Druckers

Die Netzstromanzeige leuchtet auf, und der Drucker führt einen Selbstdiagnosetest aus. Wenn dabei keine Anormalitäten gefunden werden, ist der Drucker zum Drucken bereit. Ausschalten des Druckers Befolgen Sie die unten stehenden Anweisungen, um den Drucker auszuschalten. WICHTIG

• Wenn der Drucker in einem Netzwerk verwendet wird, müssen Sie sicher stellen, dass von anderen Computern keine Druckdaten an den Drucker gesendet werden.
• Wenn Sie den Drucker ausschalten, werden alle im Druckerspeicher verbleibenden Druckdaten gelöscht. Warten Sie also, bis die erforderlichen Druckdaten gedruckt wurden, bevor Sie den Drucker ausschalten.
• Schalten Sie den Drucker nicht im folgenden Zustand aus. - beim Drucken - während ein Selbstdiagnosetest unmittelbar nach dem Einschalten des Druckers ausgeführt wird

Drücken Sie die Seite " auszuschalten. " des Netzschalters, um den Drucker

WICHTIG Die Leistungsaufnahme des Druckers, wenn die Seite " gedrückt ist, beträgt 0 W. " des Netzschalters Ein-/Ausschalten des Druckers 1-11 Bevor Sie diesen Drucker in Betrieb nehmen

Anschließen an einen PC Dieser Abschnitt beschreibt, wie der Drucker an einen Computer angeschlossen wird. Da dieser Drucker mit einem USB-Anschluss ausgestattet ist, können Sie diesen über ein USB-Kabel an einen Computer anschließen. Bei Verwendung eines USB-Kabels kann dieser Drucker an einen Computer angeschlossen werden, der mit einem USB-Anschluss ausgestattet ist. Bevor Sie diesen Drucker in Betrieb nehmen

WARNUNG Wenn der Netzstecker in der Steckdose eingesteckt ist, dürfen beim Einstecken oder Abziehen des USB-Kabels die Metallteile des Steckers nicht berührt werden. Dabei besteht die Gefahr eines elektrischen Schlags. WICHTIG

• Das Anschließen oder Abziehen des USB-Kabels ist möglich, auch während der Computer oder Drucker eingeschaltet ist. Vermeiden Sie jedoch das Anschließen oder Abziehen des USB-Kabels in den folgenden Situationen, da es dabei zu Störungen am Computer oder Drucker kommen kann. - während das Betriebssystem des Computers hochfährt oder sofort nach dem Einschalten des Computers - beim Drucken
• Wenn das USB-Kabel angeschlossen oder abgezogen wird, während der Computer oder Drucker eingeschaltet ist, warten Sie nach dem Abziehen 5 Sekunden oder länger, bevor Sie das Kabel erneut anschließen. Wenn Sie das USB-Kabel sofort nach dem Abziehen wieder anschließen, besteht die Gefahr von Störungen am Computer oder Drucker. HINWEIS
• Die USB-Schnittstelle für diesen Drucker unterstützt USB Full-Speed (USB 1.1 äquivalent). Wenn Sie weitere Fragen haben, wenden Sie sich an den Fachhändler, bei dem der Drucker gekauft wurde.
• Wenn Sie diesen Drucker über ein USB-Kabel an einen Computer anschließen, verwenden Sie einen Computer mit Herstellergarantie für eine ordnungsgemäße USB-Funktion.
• Wenn Zweifel über das von Ihrem Computer unterstützte USB-Kabel bestehen, wenden Sie sich an den Händler, bei dem der Computer gekauft wurde. 1-12 Anschließen an einen PC

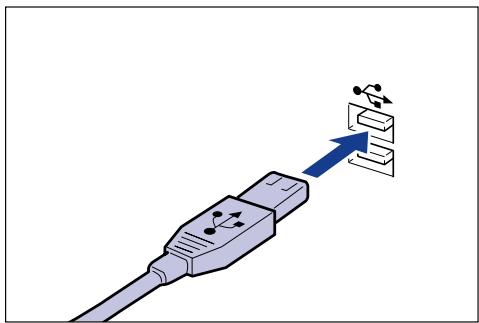

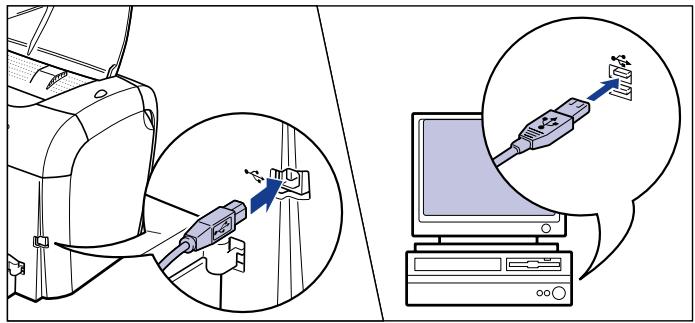

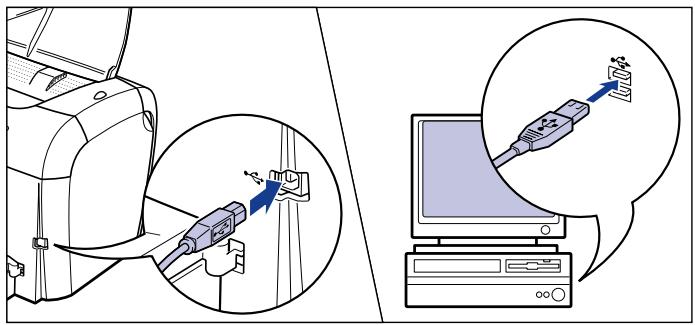

Schließen Sie das quadratische Ende des USB-Kabels (B-Typ) an den USB-Anschluss an der Rückseite des Druckers an.

Schließen Sie das flache Ende (A-Typ) des USB-Kabels an den USB-Anschluss des Computers an. HINWEIS Nach dem Anschließen des USB-Kabels installieren Sie die Software für diesen Drucker entsprechend den Anweisungen im Computer-Bildschirm. Weitere Details finden Sie unter "Installieren der CAPT-Software," auf S. 3-4. Anschließen an einen PC 1-13 Bevor Sie diesen Drucker in Betrieb nehmen

Bevor Sie diesen Drucker in Betrieb nehmen

1-14 Anschließen an einen PC Einlegen und Ausgeben von Papier

• KAPITEL Dieses Kapitel erläutert die Papierarten, die mit diesem Drucker verwendet werden, sowie das Einlegen und die Ausgabe des Papiers. Papieranforderungen p. 2
• -2 Verwendbares Papier p. 2
• -2 Bedruckbarer Bereich p. 2
• -6 Ungeeignetes Papier p. 2
• -7 Lagerung von Papier p. 2

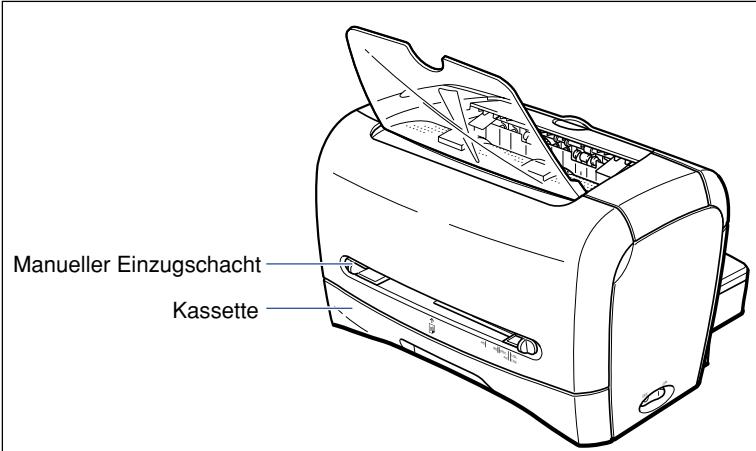

• -8 Papierquelle p. 2
• -9 Papierquellentyp p. 2
• -9 Papierfassungsvermögen der Papierquelle p. 2
• -10 Papierausgabebereich p. 2
• -11 Papierausgabebereichstyp p. 2
• -11 Papierfassungsvermögen des Papierausgabebereichs p. 2
• -12 Auswählen des Papierausgabebereichs p. 2
• -13 Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien p. 2

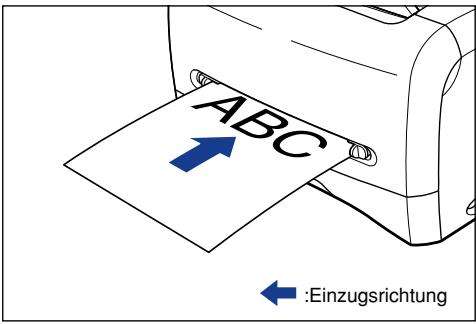

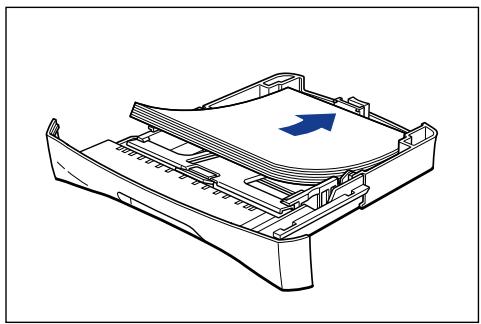

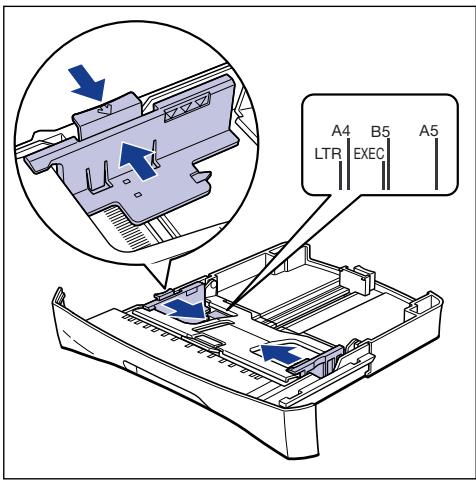

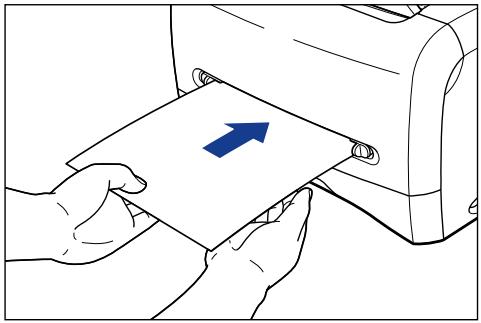

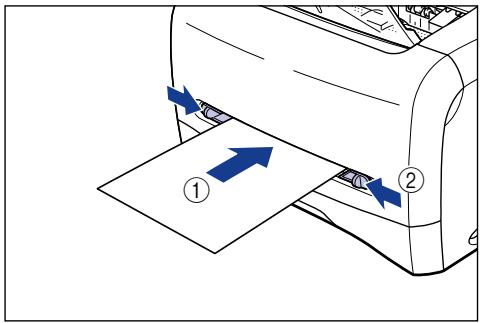

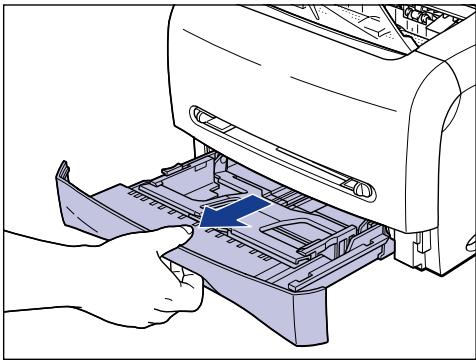

• -14 Einlegen von Papier p. 2

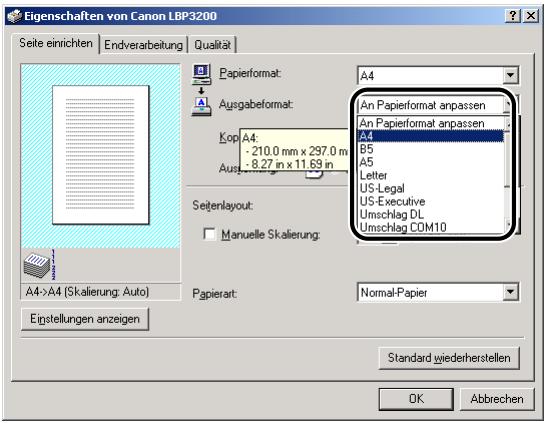

• -14 Einrichten des Druckertreibers und Drucken p. 2
• -25 Bedrucken von Umschlägen p. 2

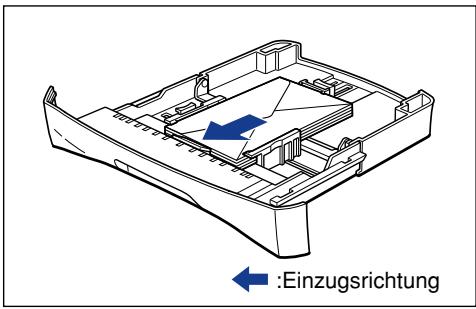

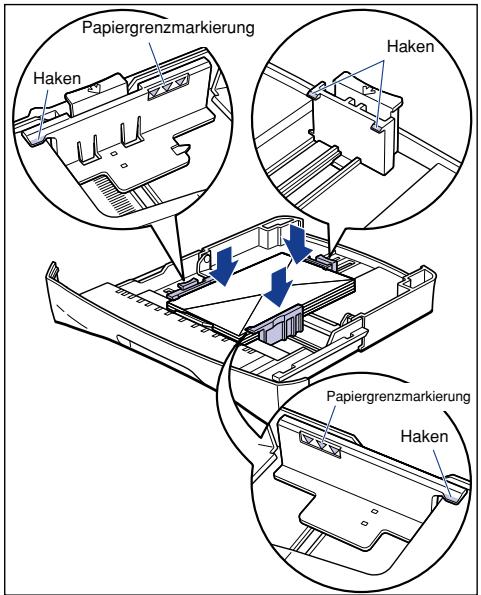

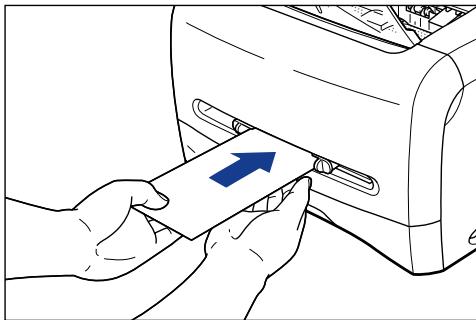

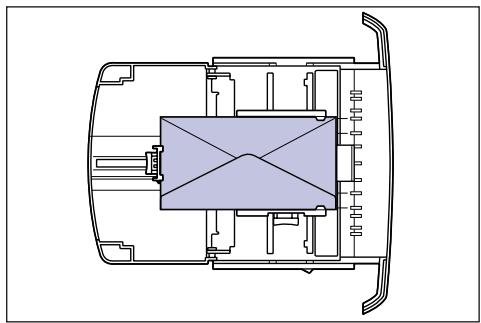

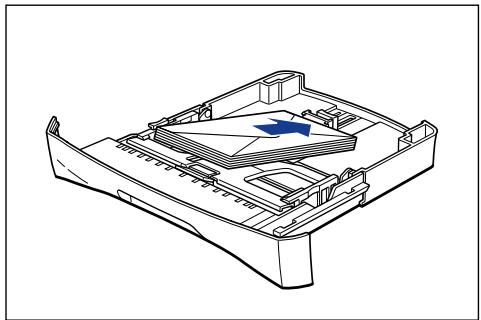

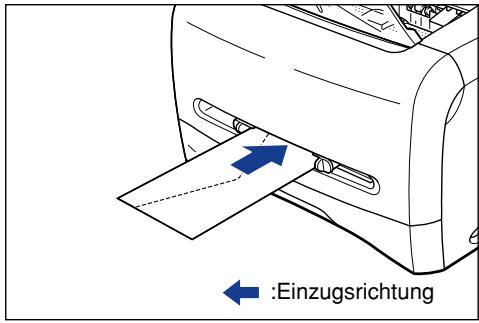

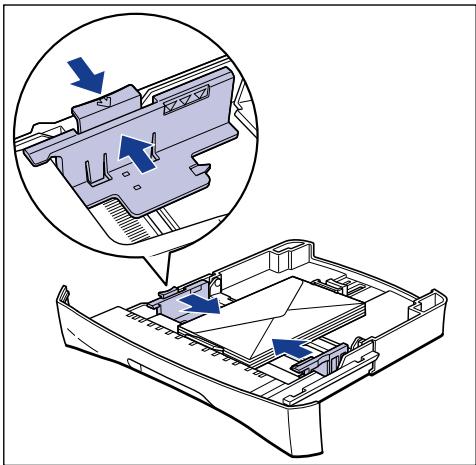

• -28 Einlegen von Umschlägen p. 2

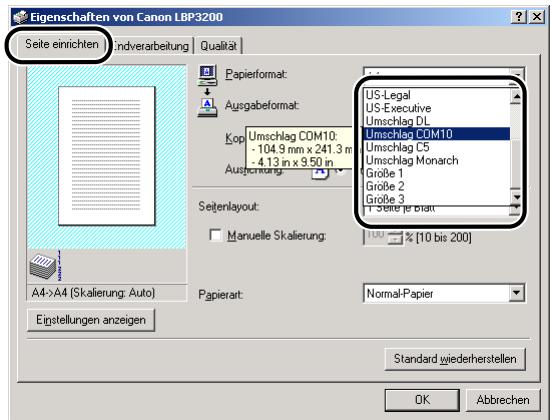

• -28 Einrichten des Druckertreibers und Druckvorgang p. 2

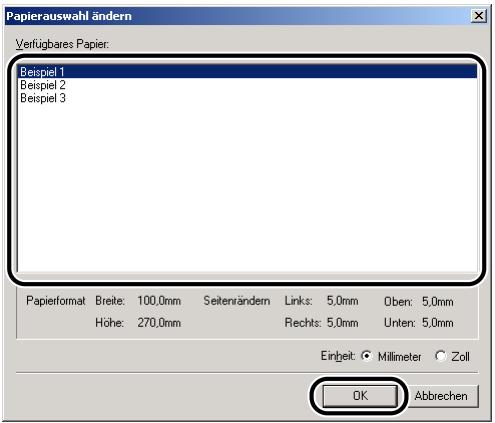

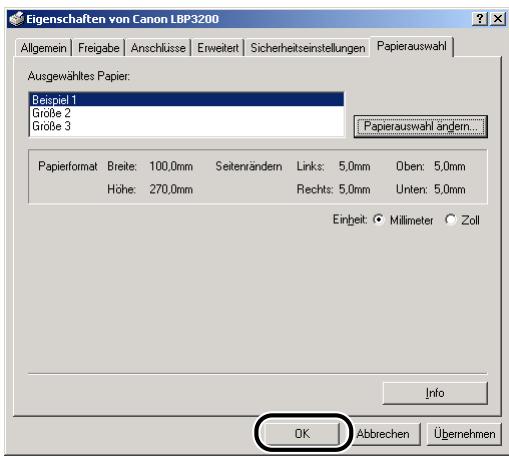

• -39 Drucken auf benutzerdefiniertem Papier p. 2
• -42 Einlegen von benutzerdefiniertem Papier p. 2
• -42 Einrichten des Druckertreibers und Druckvorgang -45 2-1 Papieranforderungen Verwendbares Papier Um optimale Leistung zu garantieren, verwenden Sie nur Papier, das den unten angegebenen Spezifikationen entspricht. Verwendung ungeeigneten Papiers kann die Druckqualität beeinträchtigen und Papierstaus verursachen. Einlegen und Ausgeben von Papier p. 2

• In den folgenden Fällen kann die Druckgeschwindigkeit auf Grund der Sicherheitsfunktion, die den Drucker vor Hitzeschäden schützt, stufenweise abnehmen. - Bei einem kontinuierlichen Druck auf schwerem Papier im Format B5 oder A5 sowie auf den Briefumschlägen C5, COM10, DL oder Monarch kann sich die Druckgeschwindigkeit auf 3 Seiten pro Minute verringern. - Bei einem kontinuierlichen Druck auf Normalpapier im Format B5 oder A5 kann sich die Druckgeschwindigkeit auf 4 Seiten pro Minute verringern.
• Bei einem kontinuierlichen Druck sollten Sie sicherstellen, dass die eingelegte Papiermenge auf keinen Fall das Papierfassungsvermögen übersteigt. Papierformat Im Folgenden sind die bedruckbaren Papierformate aufgeführt. Eine Kreismarkierung (O) verweist auf geeignete Papierarten, und ein Kreuz (X) zeigt ungeeignete Typen an. Papierquelle Papierformat 2-2 Größe Kassette Manueller Einzugschacht

Papieranforderungen Papierquelle Größe Kassette Manueller Einzugschacht US-Executive 184,1 mm x 266,7 mm 7,25 Zoll x 10,50 Zoll

Umschlag DL 110,0 mm x 220,0 mm 4,33 Zoll x 8,66 Zoll

Umschlag Monarch 98,5 mm x 190,5 mm 3,88 Zoll x 7,50 Zoll

Benutzerdefiniertes Papierformat Breite: 76,2 - 215,9 mm Länge: 127,0 - 355,6 mm

Papierart Im Folgenden sind die bedruckbaren Papierarten aufgeführt. Eine Kreismarkierung (O) weist darauf hin, dass der Typ verwendet werden kann. Papierquelle Papierart Normal-Papier (64 - 90 g/m2) Schweres Papier (91 - 163 g/m2) Folie Etikett Umschlag Druckertreibereinstellung Kassette Manueller Einzugschacht [Normal-Papier] [Normal-Papier L] *1

*1 Wenn sich das Papier übermäßig verwellt, wenn es bei gewählter Option [Normal-Papier] bedruckt wird, wählen Sie [Normal-Papier L]. *2 Wenn die Fixierung der Druckfarbe nicht ausreichend ist, wenn mit der Option [Schweres Papier] gedruckt wird, wählen Sie [Schweres Papier H]. *3 Für das Bedrucken von Etiketten wählen Sie [Schweres Papier] als Papierart aus. Wenn die Fixierung der Druckfarbe nicht ausreichend ist, wenn mit der Option [Schweres Papier] gedruckt wird, wählen Sie [Schweres Papier H]. *4 Für das Bedrucken von Umschlägen wählen Sie eine der Optionen [Umschlag C5], [Umschlag COM10], [Umschlag DL] oder [Umschlag Monarch] als Papierformat aus. Danach erfolgt das Drucken automatisch im geeigneten Druckmodus. Sie müssen die Papierart nicht festlegen. *5 Das in die Kassette einlegbare schwere Papier darf höchstens 128 g/m2 wiegen. Legen Sie schweres Papier ab einem Gewicht von 129 g/m2 in den manuellen Einzugschacht ein. *6 In die Kassette können nur Standard-Etiketten (Standard-Etikettbögen) eingelegt werden. Papieranforderungen 2-3 Einlegen und Ausgeben von Papier Papierformat ■ Normal-Papier Dieser Drucker kann auf Normal-Papier mit einer Breite von 76,2 bis 215,9 mm, einer Länge von 127,0 bis 355,6 mm und einem Gewicht von 64 bis 90 g/m2 drucken. Dazu gehören auch die genormten Papierformate A4, B5, A5, US-Legal, Letter und US-Executive. WICHTIG Papier vom Format US-Legal kann lediglich in den manuellen Einzugschacht eingelegt werden. Das Einlegen von Papier des Formats US-Legal in die Kassette ist nicht möglich.

■ Schweres Papier Einlegen und Ausgeben von Papier Dieser Drucker kann auf schwerem Papier mit einer Breite von 76,2 bis 215,9 mm, einer Länge von 127,0 bis 355,6 mm und einem Gewicht von 91 bis 163 g/m2 drucken. Dazu gehören auch die genormten Papierformate A4, B5, A5, US-Legal, Letter und US-Executive. WICHTIG

• Papier vom Format US-Legal kann lediglich in den manuellen Einzugschacht eingelegt werden. Das Einlegen von Papier des Formats US-Legal in die Kassette ist nicht möglich.
• Das in die Kassette einlegbare schwere Papier darf höchstens 128 g/m2 wiegen. Legen Sie schweres Papier ab einem Gewicht von 129 g/m2 in den manuellen Einzugschacht ein. ■ Folie Dieser Drucker kann auf Folien des Formats A4 und Letter drucken. WICHTIG Fächern Sie Folien gründlich auf, bevor Sie sie einlegen, da sie leicht aneinander haften. ■ Etikett Dieser Drucker kann auf Etiketten der Formate A4 und Letter drucken. WICHTIG
• Die folgenden Typen von Etiketten können Sie nicht verwenden. Bei Verwendung ungeeigneter Etiketten können schwer behebbare Papierstaus oder sogar Schäden am Drucker verursacht werden. - Abgelöste Etiketten oder teilweise verwendete Etiketten - Beschichtete Etiketten, die sich leicht vom Trägerpapier ablösen - Etiketten mit Klebstoff auf der Oberfläche
• In die Kassette können nur Standard-Etiketten (Standard-Etikettbögen) eingelegt werden. Legen Sie alle anderen Etikettenarten in den manuellen Einzugschacht ein. 2-4 Papieranforderungen ■ Umschlag Dieser Drucker kann auf Umschlag C5, Umschlag COM10, Umschlag DL und Umschlag Monarch drucken. WICHTIG
• Im Folgenden sind die bedruckbaren Umschläge für diesen Drucker aufgeführt. Umschlag DL 110,0 mm x 220,0 mm (4,33 Zoll x 8,66 Zoll) Umschlag Monarch 98,5 mm x 190,5 mm (3,88 Zoll x 7,50 Zoll) Umschlag C5 162,0 mm x 229,0 mm (6,38 Zoll x 9,02 Zoll) Umschlag COM10 104,9 mm x 241,3 mm (4,13 Zoll x 9,50 Zoll)

• Umschläge mit einer Lasche an der kurzen Seite können nicht verwendet werden.

• Die folgenden Typen von Umschlägen können Sie nicht verwenden. Bei Verwendung ungeeigneter Unschläge können schwer behebbare Papierstaus oder sogar Schäden am Drucker verursacht werden. - Umschläge mit Befestigungsteilen oder Druckknöpfen - Umschläge mit Adressenfenstern - Umschläge mit Klebstoff auf der Oberfläche - zerknitterte oder geknickte Umschläge - schlecht hergestellte Umschläge, bei denen die mit Leim beschichteten Teile ungleichmäßig sind - Umschläge mit ungewöhnlicher Form
• Vor dem Einlegen der Umschläge glätten Sie den Stapel der Umschläge, um jegliche Luft zu entfernen, und drücken die Kanten fest aneinander.
• Bedrucken Sie nicht die Rückseite von Umschlägen.
• Die Druckgeschwindigkeit nimmt beim Drucken auf Umschlägen ab. Abkürzungen von Papierformaten Die folgende Übersicht enthält die Abkürzungen der Papierformate entsprechend der Angabe auf der Papierführung. Papierformat Papierführung US-Legal LGL Letter LTR US-Executive EXEC Papieranforderungen 2-5 Einlegen und Ausgeben von Papier

Papierformat Papierführung Umschlag C5 ENV. ISO-C5 Umschlag COM10 ENV. COM10 Umschlag DL Umschlag Monarch ENV. DL ENV. MONARCH Bedruckbarer Bereich Einlegen und Ausgeben von Papier Im Folgenden sind die bedruckbaren Bereiche für diesen Drucker aufgeführt. ■ Normal-Papier / Schweres Papier / Folie / Etikett Auf einem 5 mm breiten Rand an allen Seiten kann nicht gedruckt werden. 5 mm 5 mm 5 mm 5 mm 2-6 Papieranforderungen ■ Umschlag Auf einem 5 mm breiten Rand an allen Seiten kann nicht gedruckt werden. Möglicherweise müssen Sie vor dem Drucken den bedruckbaren Bereich in der verwendeten Anwendung ändern. (Beispiel : Umschlag COM 10) 241,3 mm 5 mm (9,50 Zoll) 5 mm 5 mm 104,9 mm (4,13 Zoll) 5 mm Ungeeignetes Papier Um Probleme wie Papierstau und andere Fehlfunktionen zu vermeiden, dürfen die folgenden Papierarten nie verwendet werden: WICHTIG

• Papier, das leicht staut - zu dickes oder dünnes Papier - Papier in ungewöhnlichen Formen - nasses oder feuchtes Papier - gerissenes oder beschädigtes Papier - rauhes, extrem glattes oder Hochglanzpapier - Papier mit Stanzlöchern oder Perforationen - aufgerolltes oder geknicktes Papier - Papier mit speziellen Beschichtungen (beschichtetes Papier für Tintenstrahldrucker usw.) - beschichtete Etiketten, deren Trägerpapier sich leicht ablöst. - Papier, das bereits mit einem Kopierer oder einem anderen Laserdrucker bedruckt wurde (die Rückseite solchen Papiers ist ebenfalls ungeeignet). - Papier mit gezackten Kanten - zerknittertes Papier - Papier mit gefalteten Ecken
• Papier, das seine Qualität bei hohen Temperaturen ändert - Papier, das Farbe enthält, die schmilzt, brennt, verdampft oder schädliche Gase abgibt, wenn es der Hitze (ca. 170 °C oder 338 °F) der Verschmelzungseinheit ausgesetzt ist. - hitzeempfindliches Papier - chemisch behandeltes Farbpapier - Papier mit speziellen Beschichtungen (beschichtetes Papier für Tintenstrahldrucker usw.) - Papier mit Klebstoff auf der Oberfläche Papieranforderungen 2-7 Einlegen und Ausgeben von Papier

• Papier, das Druckerfehlfunktionen verursacht oder den Drucker beschädigt - Karbonpapier - Papier mit Heftklammern, Büroklammern, Schleifen oder Bändern - Papier, das bereits mit einem Kopierer oder einem anderen Laserdrucker bedruckt wurde (die Rückseite solchen Papiers ist ebenfalls ungeeignet).
• Papier, an dem Toner nur schwer anhaften kann - Papier mit rauher Oberfläche - Papier mit speziellen Beschichtungen (beschichtetes Papier für Tintenstrahldrucker usw.) - Papier mit dicken Fasern Einlegen und Ausgeben von Papier

Lagerung von Papier Die Qualität des Papiers kann beeinträchtigt werden, wenn es falsch gelagert wird, auch wenn das Papier den normalen Spezifikationen entspricht. Beeinträchtigtes Papier kann zu Fehleinzügen, Papierstau oder Beeinträchtigung der Druckqualität führen. Beachten Sie die folgenden Richtlinien bei Lagerung von und Umgang mit Papier: WICHTIG

• Lagern Sie Papier entfernt von Feuchtigkeitsquellen, da die Papierqualität in einer feuchten Umgebung nachlässt.
• Durch Papierverpackungen können Feuchtigkeit und Trockenheit vermieden werden. Lassen Sie das Papier in der Verpackung, bis es verwendet werden soll.
• Lagern Sie Papier auf einer flachen Oberfläche.
• Legen Sie Papier nicht auf dem Boden ab, wo sich Wasser und Feuchtigkeit ansammeln können.
• Vermeiden Sie mechanische Beschädigung des gelagerten Papiers.
• Lagern Sie Papierstapel nicht senkrecht, und stapeln Sie nicht zu viele Papierstapel übereinander.
• Vermeiden Sie beim Lagern von Papier direktes Sonnenlicht und außerordentlich feuchte oder trockene Orte.
• Wenn der Papierlagerraum und der Arbeitsbereich große Unterschiede in Temperatur und Luftfeuchtigkeit aufweisen, lassen Sie die Papierstapel vor dem Drucken mindestens einen Tag lang im Arbeitsbereich liegen, damit sie sich an die neue Umgebung anpassen können. Wenn Papier an einen Ort gebracht wird, der sich in Temperatur oder Luftfeuchtigkeit stark von dem vorherigen unterscheidet, kann es sich verwellen oder knicken. 2-8 Papieranforderungen Papierquelle Papierquellentyp Einlegen und Ausgeben von Papier Dieser Drucker verfügt über zwei Papierquellen: die Kassette und den manuellen Einzugschacht. ■ Standard Papierquelle: Manueller Einzugschacht Kassette Manueller Einzugschacht Kassette

WICHTIG Bevor Sie auf Papier drucken, das über die Kassette eingezogen wird, müssen Sie sicher gehen, dass sich kein Papier im manuellen Einzugschacht befindet. Sollte sich Papier im manuellen Einzugschacht befinden, wird dieses zuerst eingezogen. Papierquelle 2-9 Papierfassungsvermögen der Papierquelle Im Folgenden wird das Papierfassungsvermögen für die Kassette und den manuellen Einzugschacht angegeben. Papierquelle Papierart Einlegen und Ausgeben von Papier

2-10 Kassette Manueller Einzugschacht Normal-Papier (64 g/m2) ca. 250 Blatt 1 Blatt Schweres Papier (128 g/m2) ca. 100 Blatt 1 Blatt Folie ca. 100 Blatt 1 Blatt Etikett ca. 100 Blatt 1 Blatt Umschlag ca. 20 Blatt 1 Blatt Papierquelle Papierausgabebereich Papierausgabebereichstyp Dieser Drucker verfügt über zwei Papierausgabebereiche: "Face-down-Ausgabebereich" und "Face-up-Ausgabeschacht". Face-down-Ausgabebereich Ausdrucke werden im Face-down-Ausgabebereich mit der Druckseite nach unten ausgegeben. Wenn Papier im Face-down-Ausgabebereich ausgegeben werden soll, öffnen Sie das Face-down-Ausgabefach. WICHTIG Der Face-down-Ausgabebereich wird während des Druckens oder direkt nach dem Drucken extrem heiß. Achten Sie beim Entfernen von Blättern oder gestautem Papier darauf, dass Sie nicht den Face-down-Ausgabebereich und dessen Umgebung berühren. HINWEIS Bis zu ca. 100 Blatt Normal-Papier (64 g/m2) können in den Face-down-Ausgabebereich eingelegt werden. Papierausgabebereich 2-11 Einlegen und Ausgeben von Papier

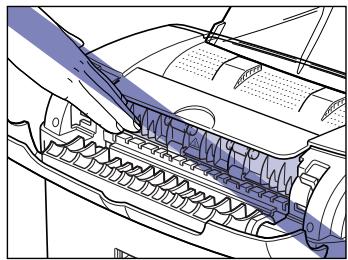

Face-up-Ausgabeschacht Ausdrucke werden im Face-up-Ausgabeschacht mit der Druckseite nach oben ausgegeben. Der Face-up-Ausgabeschacht ist geeignet zum Drucken auf Folien, Umschlägen oder Etiketten, die zum Verwellen neigen, da er das Druckmaterial flach ausgibt. Einlegen und Ausgeben von Papier

• Nach jedem Ausgeben eines Blatts Papier entfernen Sie dieses aus dem Face-up-Ausgabeschacht.

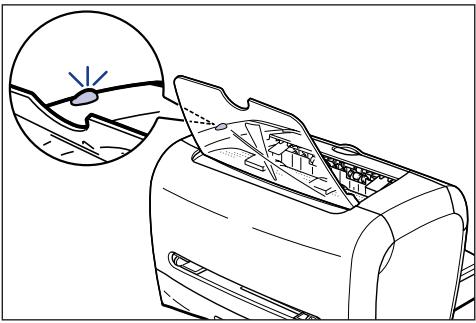

• Der Face-up-Ausgabeschacht wird während des Druckens oder direkt nach dem Drucken extrem heiß. Achten Sie beim Entfernen von Blättern oder gestautem Papier darauf, dass Sie nicht den Face-up-Ausgabeschacht und dessen Umgebung berühren. Papierfassungsvermögen des Papierausgabebereichs Die folgende Übersicht enthält die Anzahl der Blätter, die im Face-down-Ausgabebereich und im Face-up-Ausgabeschacht ausgegeben werden können. Papierart 2-12 Papierausgabebereich Face-down-Ausgabebereich Face-up-Ausgabeschacht Normal-Papier (64 g/m2) ca. 100 Blatt 1 Blatt Schweres Papier (128 g/m2) ca. 30 Blatt 1 Blatt Folie ca. 10 Blatt 1 Blatt Etikett ca. 10 Blatt 1 Blatt Papierausgabebereich Papierart Umschlag Papierausgabebereich Face-down-Ausgabebereich Face-up-Ausgabeschacht ca. 10 Blatt 1 Blatt Auswählen des Papierausgabebereichs Umschalten in den Face-up-Ausgabeschacht Zum Umschalten in den Face-up-Ausgabeschacht öffnen Sie die Ausgabewahl-Abdeckung, indem Sie sie wie in der Abbildung gezeigt an den Seiten anfassen. Einlegen und Ausgeben von Papier

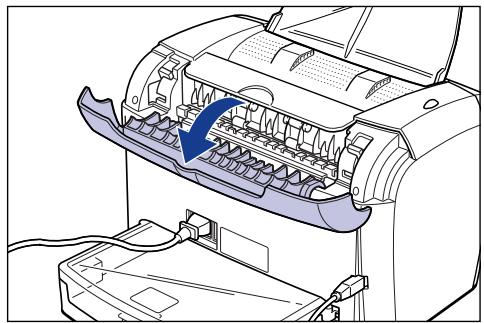

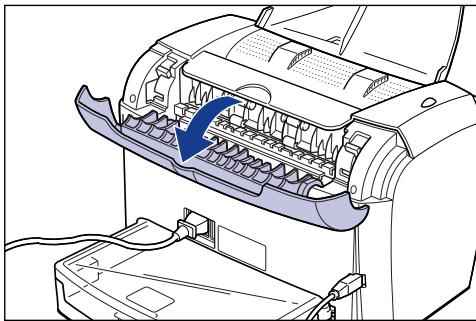

Umschalten in den Face-down-Ausgabebereich Zum Umschalten in den Face-down-Ausgabebereich schließen Sie die Ausgabewahl-Abdeckung, indem Sie sie wie in der Abbildung gezeigt an den Seiten anfassen. HINWEIS Wenn das Face-down-Ausgabefach geöffnet ist, schließen Sie es. Papierausgabebereich 2-13 Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien Dieser Abschnitt beschreibt die Schritte für das Drucken auf Normal-Papier, schwerem Papier, Etiketten und Folien. Anweisungen zum Drucken auf benutzerdefiniertem Papier finden Sie unter "Drucken auf benutzerdefiniertem Papier," auf S. 2-42. Einlegen und Ausgeben von Papier

Einlegen von Papier Als Papierquellen zum Einlegen von Papier stehen die Kassette und der manuelle Einzugschacht zur Verfügung. Zum kontinuierlichen Drucken legen Sie Papier in die Kassette ein. Zum Drucken auf einem Blatt Papier, das in Größe oder Typ vom Papier in der Kassette abweicht, legen Sie Papier in den manuellen Einzugschacht ein. WICHTIG

• Bevor Sie auf Papier drucken, das über die Kassette eingezogen wird, müssen Sie sicher gehen, dass sich kein Papier im manuellen Einzugschacht befindet. Sollte sich Papier im manuellen Einzugschacht befinden, wird dieses zuerst eingezogen.

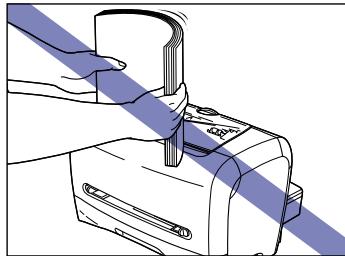

• Legen Sie kein Papier in den manuellen Einzugschacht ein, während ein Druckvorgang mit Papier aus der Kassette läuft. Anderenfalls wird das Papier aus dem manuellen Einzugschacht eingezogen, was zu einem doppelten Einzug oder zu Papierstaus führt.
• Legen Sie kein Papier mit ungeraden Kanten, Knicken oder starken Verwellungen ein. Dabei besteht die Gefahr von Papierstaus oder Fehlfunktionen des Druckers.
• Weitere Details zu verwendbarem Papier finden Sie unter "Verwendbares Papier," auf S. 2-2.
• Papier vom Format US-Legal kann lediglich in den manuellen Einzugschacht eingelegt werden. Das Einlegen von Papier des Formats US-Legal in die Kassette ist nicht möglich.
• Dieser Drucker kann auf Folien des Formats A4 und Letter drucken.
• Dieser Drucker kann auf Etiketten der Formate A4 und Letter drucken.
• Die folgenden Typen von Etiketten können Sie nicht verwenden. Bei Verwendung ungeeigneter Etiketten können schwer behebbare Papierstaus oder sogar Schäden am Drucker verursacht werden. - Abgelöste Etiketten oder teilweise verwendete Etiketten - Beschichtete Etiketten, die sich leicht vom Trägerpapier ablösen - Etiketten mit Klebstoff auf der Oberfläche 2-14 Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien

• In die Kassette können nur Standard-Etiketten (Standard-Etikettbögen) eingelegt werden. Legen Sie alle anderen Etikettenarten in den manuellen Einzugschacht ein.
• Das in die Kassette einlegbare schwere Papier darf höchstens 128 g/m2 wiegen. Legen Sie schweres Papier ab einem Gewicht von 129 g/m2 in den manuellen Einzugschacht ein. Einlegen von Papier in die Kassette Zum Einlegen von Papier in die Kassette gehen Sie wie folgt vor. Legen Sie das Papier längs in die Kassette ein. WICHTIG
• Nehmen Sie die Kassette nicht während des Druckvorgangs aus dem Drucker heraus. Dabei besteht die Gefahr von Papierstaus oder Fehlfunktionen des Druckers.
• Wenn Sie die Kassette neu füllen möchten, während sich noch Papier in der Kassette befindet, nehmen Sie das eingelegte Papier heraus, richten Sie das nachzulegende zusammen mit dem eingelegten Papier aus und legen es danach zusammen ein.

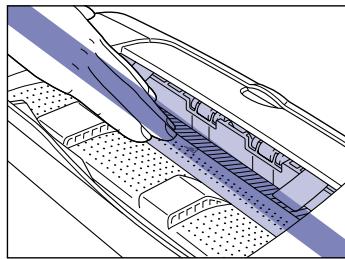

• Berühren Sie nicht das schwarze Gummipolster in der Kassette. Anderenfalls können Fehleinzüge verursacht werden. Gummipolster Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien 2-15 Einlegen und Ausgeben von Papier

• Heben Sie die Kassette nicht an, indem Sie nur den hinteren Teil der Kassette halten. Anderenfalls kann sich der hintere Teil der Kassette lösen. Einlegen und Ausgeben von Papier

2-16 Ziehen Sie die Kassette heraus. Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien Halten Sie den Verriegelungs-Lösehebel der Papierführung an der Hinterseite der Kassette, und stellen Sie die Papierführung auf die Markierung ein, die das gewünschte Papierformat anzeigt.

Einlegen und Ausgeben von Papier

HINWEIS Die Abkürzung "LTR" in der Kassette gibt das Format Letter an. "EXEC" steht für das Format US-Executive. Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien 2-17

Halten Sie den Verriegelungs-Lösehebel der Papierführungen an beiden Seiten der Kassette, und stellen Sie die Papierführungen auf die Markierung ein, die das gewünschte Papierformat anzeigt. Die Papierführungen an den Seiten der Kassette bewegen sich aufeinander zu.

Einlegen und Ausgeben von Papier A4 B5 LTR EXEC

HINWEIS Die Abkürzung "LTR" in der Kassette gibt das Format Letter an. "EXEC" steht für das Format US-Executive.

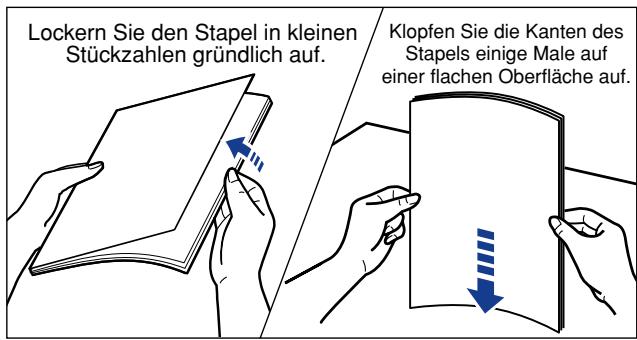

Lockern Sie Folien oder Etiketten vor dem Einlegen in kleinen Stückzahlen auf, und richten Sie die Kanten glatt aus. Lockern Sie den Stapel in kleinen Stückzahlen gründlich auf. Klopfen Sie die Kanten des Stapels einige Male auf einer flachen Oberfläche auf. VORSICHT Achten Sie darauf, sich nicht die Hände an den Kanten der Folien oder Etiketten zu schneiden. 2-18 Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien

Legen Sie den Papierstapel so ein, dass die Unterseite der Blätter die Papierführungen berührt. VORSICHT Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden. WICHTIG

• Prüfen Sie, ob die Papierführung auf die geeignete Position für das Papierformat eingestellt wurde. Ungenau ausgerichtete Papierführungen können zu Fehleinzügen führen. Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien

Einlegen und Ausgeben von Papier WICHTIG

• Stellen Sie sicher, dass Folien oder Etiketten vor dem Einlegen gut aufgelockert werden. Wenn Sie dies unterlassen, können Fehleinzüge verursacht werden.
• Beim Auflockern oder Ausrichten der Folien versuchen Sie, deren Kante zu halten, um nach Möglichkeit nicht die Druckseite zu berühren.
• Achten Sie darauf, nicht die Druckseite der Folien mit Fingerabdrücken, Staub oder Öl zu verschmutzen. Dadurch kann schlechte Druckqualität verursacht werden.
• In die Kassette können nur Standard-Etiketten (Standard-Etikettbögen) eingelegt werden. Legen Sie alle anderen Etikettenarten in den manuellen Einzugschacht ein. 2-19

• Doppeleinzug kann häufig auftreten, wenn die Kanten des Papierstapels nicht geglättet wurden. In diesem Fall fächern Sie den Papierstapel gründlich auf und richten dann die Kanten des Stapels auf einer flachen Oberfläche aus. Einlegen und Ausgeben von Papier

HINWEIS Um auf Papier mit Briefköpfen oder Papier mit Logo-Aufdruck zu drucken, legen Sie das Papier mit der Druckseite nach unten weisend und der Oberseite des Papiers zur Vorderseite der Kassette weisend ein. :Einzugsrichtung 2-20 Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien Drücken Sie den Papierstapel wie in der Abbildung gezeigt ein und achten Sie darauf, dass er unter den Haken an den Papierführungen eingelegt ist und die Papiergrenzmarkierungen nicht überschreitet. Stellen Sie sicher, dass ausreichend Platz zwischen Haken und Papierstapel vorhanden ist. Nehmen Sie etwas Papier heraus, wenn kein Platz vorhanden ist. Papiergrenzmarkierung Haken

Haken Einlegen und Ausgeben von Papier

Papiergrenzmarkierung Haken WICHTIG Im Folgenden ist das Fassungsvermögen für die Kassette aufgeführt. Stellen Sie sicher, dass der Papierstapel nicht die Papiergrenzmarkierung der Papierführung übersteigt. Wenn der Papierstapel die Papiergrenzmarkierung übersteigt, können Fehleinzüge verursacht werden. - Normal-Papier ca. 250 Blatt (64 g/m2) - Schweres Papier ca. 100 Blatt (128 g/m2) - Folien ca. 100 Blatt - Etiketten (Standard-Etikettbögen) ca. 100 Blatt Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien 2-21

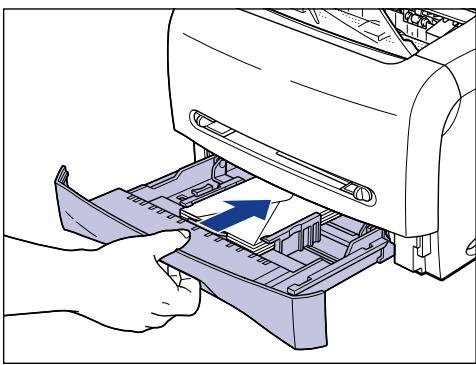

Setzen Sie die Kassette in den Drucker ein. Drücken Sie die Kassette fest in den Drucker, bis die Vorderseite der Kassette mit der Vorderseite des Druckers bündig ist. Einlegen und Ausgeben von Papier

Einlegen von Papier in den manuellen Einzugschacht Gehen Sie zum Einlegen von Papier in den manuellen Einzugschacht wie folgt vor. Das Papier sollte unbedingt in Hochformat in den manuellen Einzugschacht eingelegt werden. WICHTIG

• In den manuellen Einzugschacht können Sie jeweils immer nur ein Blatt Papier einlegen.
• Sie können nicht mehrere Druckexemplare oder mehrere Seiten angeben, wenn Sie den manuellen Einzugschacht verwenden. Wenn Sie dies dennoch tun, wird das zweite Blatt danach unabhängig von Papierformat oder –art aus der Kassette eingezogen.
• Berühren Sie nicht das Papier im manuellen Einzugschacht, und ziehen Sie es während des Druckvorgangs auch nicht heraus. Dadurch können Fehlfunktionen bewirkt werden.
• Wenn schweres Papier mit einem Gewicht von 129 g/m2 oder mehr bedruckt wird, kann sich die Druckqualität verschlechtern. 2-22 Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien

Stellen Sie beide Seiten der Papierführung auf die Position des gewünschten Papierformats ein. Die Papierführungen bewegen sich aufeinander zu.

LGL LTR HINWEIS Die Abkürzung "LGL" im manuellen Einzugschacht gibt das Format US-Legal an. "LTR" steht für Letter und "EXEC" für das Format US-Executive.

Halten Sie das Papier mit beiden Händen wie in der Abbildung gezeigt und legen Sie es langsam mit der Druckseite nach oben ein, bis es an der Rückseite anstößt. Nachdem das Papier eingelegt wurde, wird es leicht eingeführt. VORSICHT Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden. Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien 2-23 Einlegen und Ausgeben von Papier

• Legen Sie das Papier gerade ein.
• Wenn Papier an den Ecken aufgerollt oder gefaltet ist, glätten Sie es vor dem Einlegen.
• Stellen Sie sicher, dass die Papierführungen auf die Breite des Papiers ausgerichtet sind. Wenn die Führungen zu locker oder zu eng sind, können Fehleinzüge oder Papierstaus verursacht werden. Einlegen und Ausgeben von Papier

HINWEIS Um auf Papier mit Briefköpfen oder Papier mit Logo-Aufdruck zu drucken, legen Sie das Papier mit der Druckseite nach oben weisend und der Oberseite des Papiers zur Rückseite des manuellen Einzugschachtes weisend ein. :Einzugsrichtung 2-24 Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien Einrichten des Druckertreibers und Drucken Befolgen Sie die unten stehenden Anweisungen, um den Druckertreiber einzurichten.

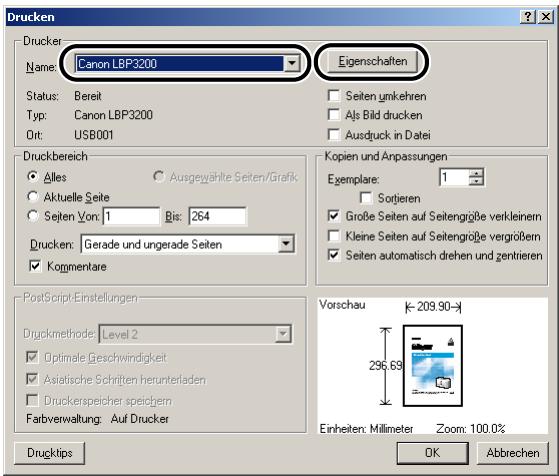

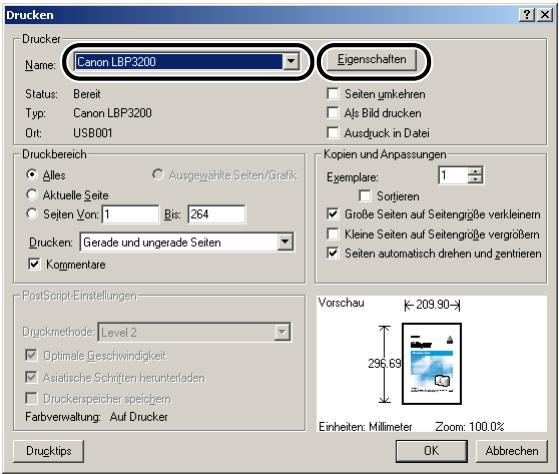

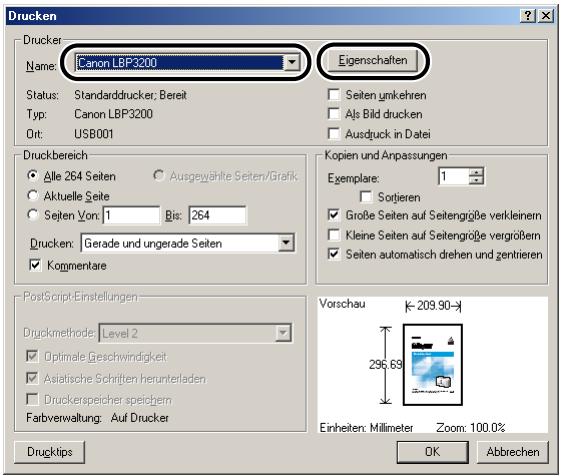

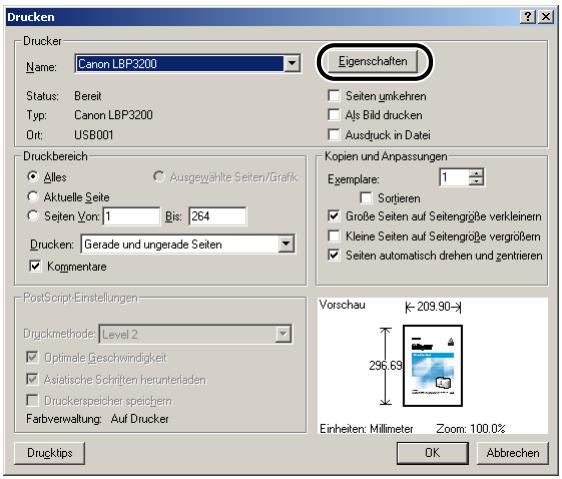

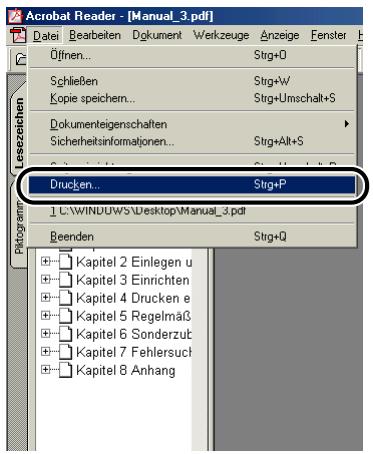

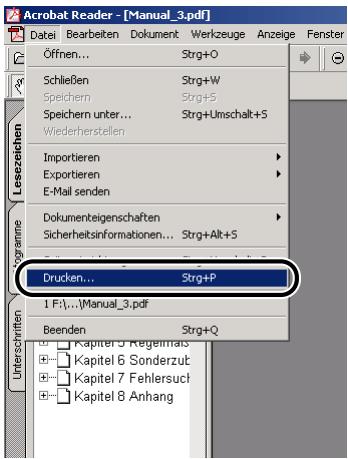

Wählen Sie [Drucken] in der Anwendung. Wählen Sie diesen Drucker unter [Name] und klicken Sie auf [Eigenschaften]. Einlegen und Ausgeben von Papier

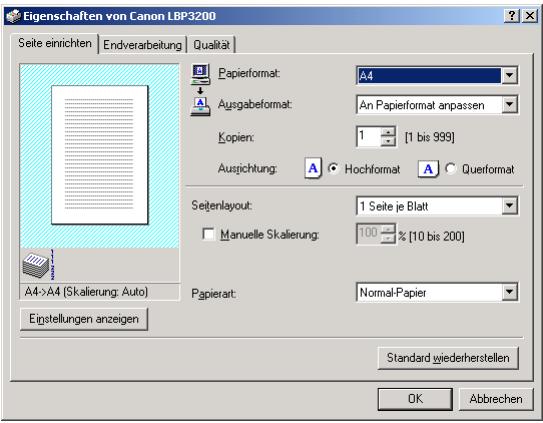

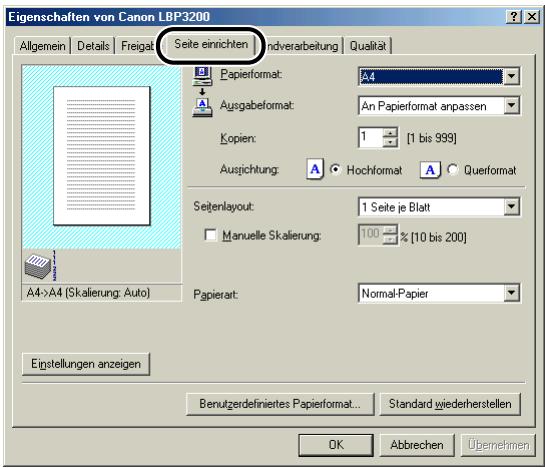

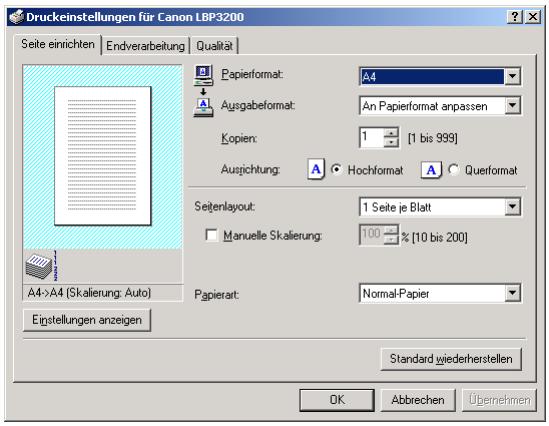

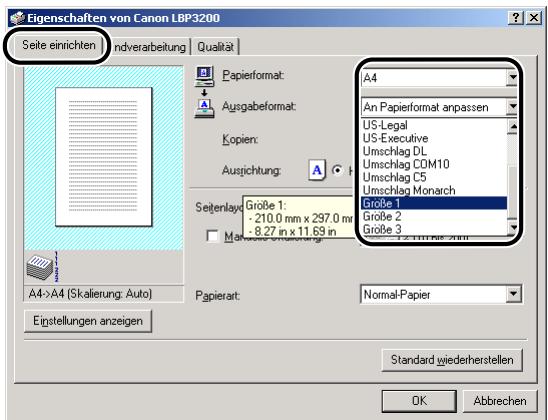

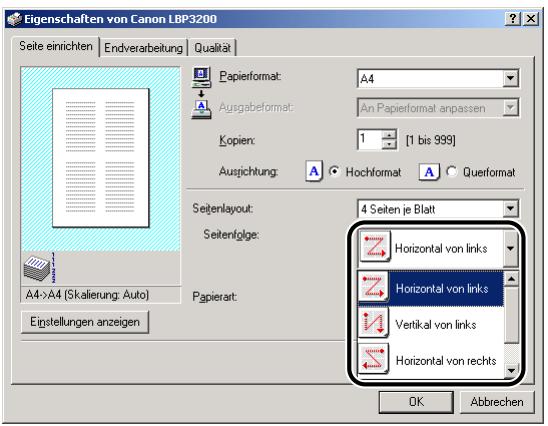

Rufen Sie das Registerblatt [Seite einrichten] auf, und wählen Sie dann unter [Papierformat] die Größe des Dokuments aus, das Sie in der Anwendung erstellt haben. Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien 2-25

Wählen Sie unter [Ausgabeformat] das gewünschte Format des eingelegten Papiers. Wählen Sie [A4] oder [Letter], um auf Folien oder Etiketten zu drucken. Wenn die Größe eines Dokuments dem in der Kassette oder dem manuellen Einzugschacht eingelegten Papier entspricht, wählen Sie [An Papierformat anpassen]. Einlegen und Ausgeben von Papier

WICHTIG Wenn die Einstellungen in [Papierformat] und [Ausgabeformat] unterschiedlich sind, wird das Bild automatisch zum Drucken verkleinert oder vergrößert.

Wählen Sie unter [Papierart] den Typ des eingelegten Papiers aus. Wählen Sie [Normal-Papier], wenn Sie normales Papier verwenden möchten. [Schweres Papier] wird zum Drucken auf schwerem Papier oder Etiketten gewählt, und [Folien] ist die Option zum Drucken auf Folien. 2-26 Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien HINWEIS

• Wenn sich das Papier übermäßig verwellt, wenn es bei gewählter Option [Normal-Papier] bedruckt wird, wählen Sie [Normal-Papier L].
• Wenn die Fixierung der Druckfarbe nicht ausreichend ist, wenn mit der Option [Schweres Papier] gedruckt wird, wählen Sie [Schweres Papier H].

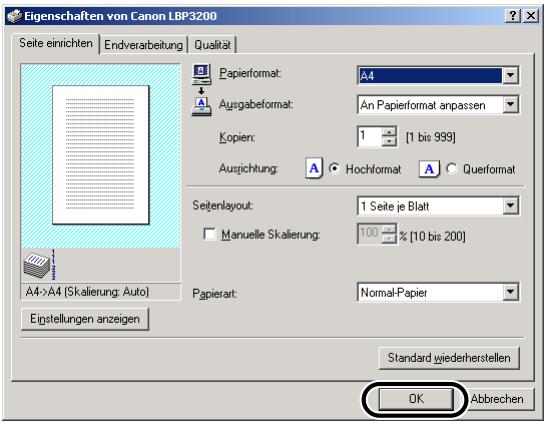

Klicken Sie auf [OK], um das Dialogfeld [Eigenschaften] zu schließen.

Einlegen und Ausgeben von Papier

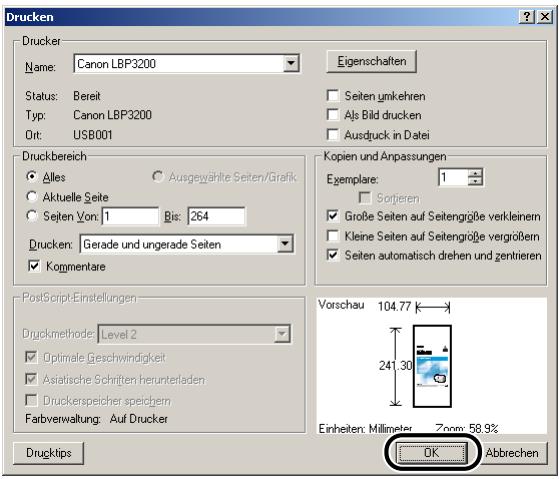

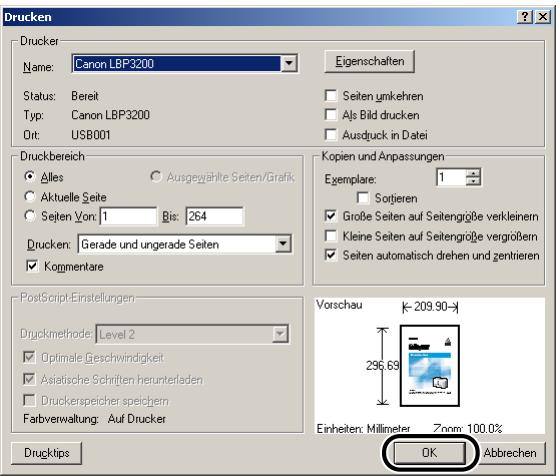

Klicken Sie auf [OK], um den Druckvorgang zu starten. Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien 2-27 Bedrucken von Umschlägen Dieser Abschnitt beschreibt das Verfahren zum Bedrucken von Umschlägen. Einlegen von Umschlägen Als Papierquellen zum Einlegen von Umschlägen stehen die Kassette und der manuelle Einzugschacht zur Verfügung. Zum kontinuierlichen Drucken legen Sie Umschläge in die Kassette ein. Einlegen und Ausgeben von Papier

Zum Drucken auf einem Umschlag, dessen Typ vom Papier in der Kassette abweicht, legen Sie den Umschlag in den manuellen Einzugschacht ein. WICHTIG

• Bevor Sie auf Umschlägen drucken, die über die Kassette eingezogen werden, müssen Sie sicher gehen, dass sich kein Papier im manuellen Einzugschacht befindet. Sollte sich Papier im manuellen Einzugschacht befinden, wird dieses zuerst eingezogen.
• Legen Sie kein Papier in den manuellen Einzugschacht ein, während ein Druckvorgang mit Umschlägen aus der Kassette läuft. Anderenfalls wird das Papier aus dem manuellen Einzugschacht eingezogen, was zu einem doppelten Einzug oder zu Papierstaus führt.
• Die Druckgeschwindigkeit nimmt beim Drucken auf Umschlägen ab.
• Im Folgenden sind die bedruckbaren Umschläge für diesen Drucker aufgeführt. Umschlag DL 110,0 mm x 220,0 mm (4,33 Zoll x 8,66 Zoll) Umschlag Monarch 98,5 mm x 190,5 mm (3,88 Zoll x 7,50 Zoll) Umschlag COM10 104,9 mm x 241,3 mm (4,13 Zoll x 9,50 Zoll) Umschlag C5 162,0 mm x 229,0 mm (6,38 Zoll x 9,02 Zoll)

• Umschläge mit einer Lasche an der kurzen Seite können nicht verwendet werden.

• Die folgenden Typen von Umschlägen können Sie nicht verwenden. Bei Verwendung ungeeigneter Unschläge können schwer behebbare Papierstaus oder sogar Schäden am Drucker verursacht werden. - Umschläge mit Befestigungsteilen oder Druckknöpfen - Umschläge mit Adressenfenstern 2-28 Bedrucken von Umschlägen - Umschläge mit Klebstoff auf der Oberfläche - zerknitterte oder geknickte Umschläge - Schlecht hergestellte Umschläge, bei denen die mit Leim beschichteten Teile ungleichmäßig sind. - Umschläge mit ungewöhnlicher Form
• Vor dem Einlegen der Umschläge glätten Sie den Stapel der Umschläge, um jegliche Luft zu entfernen, und drücken die Kanten fest aneinander.
• Bedrucken Sie nicht die Rückseite von Umschlägen. Einlegen von Umschlägen in die Kassette Legen Sie die Umschläge längs in die Kassette ein. WICHTIG
• Nehmen Sie die Kassette nicht während des Druckvorgangs aus dem Drucker heraus. Dabei besteht die Gefahr von Papierstaus oder Fehlfunktionen des Druckers.
• Wenn Sie die Kassette neu füllen möchten, während sich noch ein paar Umschläge in der Kassette befinden, nehmen Sie die Umschläge heraus, richten Sie die nachzulegenden zusammen mit den vorher eingelegten Umschlägen aus und legen Sie sie danach zusammen wieder ein.
• Berühren Sie nicht das schwarze Gummipolster in der Kassette. Anderenfalls können Fehleinzüge verursacht werden. Gummipolster Bedrucken von Umschlägen 2-29 Einlegen und Ausgeben von Papier

Zum Einlegen von Umschlägen in die Kassette gehen Sie wie folgt vor.

• Heben Sie die Kassette nicht an, indem Sie nur den hinteren Teil der Kassette halten. Anderenfalls kann sich der hintere Teil der Kassette lösen. Einlegen und Ausgeben von Papier

2-30 Ziehen Sie die Kassette heraus. Bedrucken von Umschlägen Halten Sie den Verriegelungs-Lösehebel der Papierführung an der Hinterseite der Kassette, und stellen Sie die Papierführung auf die Markierung ein, die das gewünschte Papierformat anzeigt.

Einlegen und Ausgeben von Papier

HINWEIS Die folgende Übersicht enthält die Abkürzungen der Papierformate entsprechend der Angabe auf der Papierführung. Papierformat Papierführung Umschlag C5 ENV. ISO-C5 Umschlag COM10 ENV. COM10 Umschlag DL Umschlag Monarch ENV. DL ENV. MONARCH Bedrucken von Umschlägen 2-31

Legen Sie den Stapel der Umschläge auf eine flache Oberfläche, glätten Sie die Umschläge, um jegliche Luft zu entfernen und drücken Sie die Kanten fest aneinander. Einlegen und Ausgeben von Papier

VORSICHT Achten Sie darauf, sich nicht die Hände an den Kanten der Umschläge zu schneiden.

2-32 Lockern Sie die harten Kanten der Umschläge und glätten Sie Verwellungen, wie in der Abbildung gezeigt. Bedrucken von Umschlägen

Richten Sie die Kanten des Umschlagstapels auf einer flachen Oberfläche aus.

Legen Sie die Umschläge so ein, dass deren Rückseiten an der Papierführung anliegen. VORSICHT Achten Sie beim Umschlageinlegen darauf, sich nicht die Hände an den Umschlagkanten zu schneiden. WICHTIG

• Prüfen Sie, ob die Papierführung auf die geeignete Position für das Papierformat eingestellt wurde. Ungenau ausgerichtete Papierführungen können zu Fehleinzügen führen.
• Die Rückseite eines Umschlags kann nicht bedruckt werden. Bedrucken von Umschlägen 2-33 Einlegen und Ausgeben von Papier

HINWEIS Zum Drucken auf Umschlägen legen Sie diese so ein, dass die Druckseite nach unten zeigt und die Lasche zur linken Seite der Kassette weist. Einlegen und Ausgeben von Papier

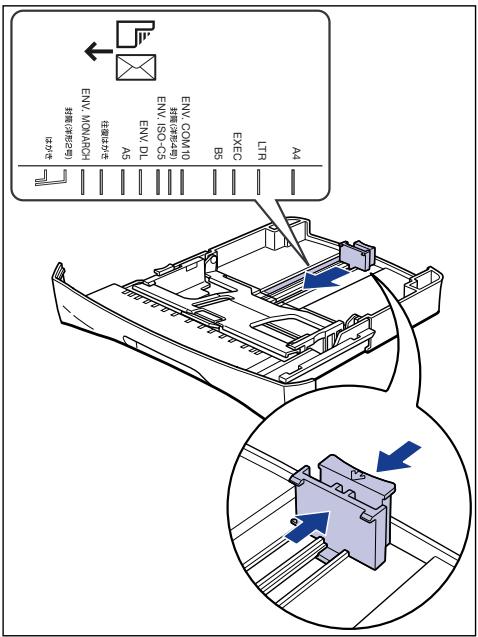

Halten Sie den Verriegelungs-Lösehebel der Papierführung an beiden Seiten der Kassette und stellen Sie die Papierführung auf die Markierung ein, die das gewünschte Umschlagformat anzeigt. Die Papierführungen an den Seiten der Kassette bewegen sich aufeinander zu. WICHTIG Stellen Sie sicher, dass die Papierführungen auf die Breite der Umschläge ausgerichtet sind. Wenn die Papierführungen zu locker oder zu eng sind, können Fehleinzüge oder Papierstaus verursacht werden. 2-34 Bedrucken von Umschlägen Drücken Sie die Umschläge wie in der Abbildung gezeigt ein und achten Sie darauf, dass sie unter den Haken an den Papierführungen eingelegt sind und die Papiergrenzmarkierungen nicht überschreiten. Stellen Sie sicher, dass ausreichend Platz zwischen den Haken und den Umschlägen vorhanden ist. Nehmen Sie einige Umschläge heraus, wenn kein Platz vorhanden ist. Papiergrenzmarkierung

Haken Haken Einlegen und Ausgeben von Papier

Papiergrenzmarkierung Haken WICHTIG Es können maximal ca. 20 Umschläge in die Kassette eingelegt werden. Stellen Sie sicher, dass die Umschläge nicht die Papiergrenzmarkierung der Papierführung übersteigen. Wenn die Umschläge die Papiergrenzmarkierung übersteigen, können Fehleinzüge verursacht werden. Bedrucken von Umschlägen 2-35

Setzen Sie die Kassette in den Drucker ein. Drücken Sie die Kassette fest in den Drucker, bis die Vorderseite der Kassette mit der Vorderseite des Druckers bündig ist. Einlegen und Ausgeben von Papier

Einlegen von Umschlägen in den manuellen Einzugschacht Gehen Sie zum Einlegen von Umschlägen in den manuellen Einzugschacht wie folgt vor. Das Papier sollte unbedingt in Hochformat in den manuellen Einzugschacht eingelegt werden. WICHTIG

• In den manuellen Einzugschacht können Sie jeweils immer nur einen Umschlag einlegen.
• Sie können nicht mehrere Druckexemplare oder mehrere Seiten angeben, wenn Sie den manuellen Einzugschacht verwenden. Wenn Sie dies dennoch tun, wird das zweite Blatt danach unabhängig von Papierformat oder –art aus der Kassette eingezogen.
• Berühren Sie nicht den Umschlag im manuellen Einzugschacht, und ziehen Sie ihn während des Druckvorgangs auch nicht heraus. Dadurch können Fehlfunktionen bewirkt werden. 2-36 Bedrucken von Umschlägen

Legen Sie ungefähr 2 cm des Umschlags in den manuellen Einzugschacht a ein, und passen Sie dann die Papierführungen an die Breite des Umschlags b an. Die Papierführungen bewegen sich aufeinander zu.

• Stellen Sie sicher, dass die Papierführungen auf die Breite der Umschläge ausgerichtet sind. Wenn die Papierführungen zu locker oder zu eng sind, können Fehleinzüge oder Papierstaus verursacht werden.

Halten Sie den Umschlag wie in der Abbildung gezeigt und legen Sie ihn langsam mit der Druckseite nach oben ein, bis er an der Rückseite anstößt. Nachdem der Umschlag eingelegt wurde, wird er leicht eingeführt. Bedrucken von Umschlägen 2-37 Einlegen und Ausgeben von Papier

VORSICHT Achten Sie beim Umschlageinlegen darauf, sich nicht die Hände an den Umschlagkanten zu schneiden. WICHTIG

• Legen Sie Umschläge gerade ein.
• Wenn die Umschläge an den Ecken aufgerollt oder gefaltet sind, glätten Sie sie vor dem Einlegen.
• Die Rückseite eines Umschlags kann nicht bedruckt werden.

Einlegen und Ausgeben von Papier HINWEIS Zum Drucken auf Umschlägen legen Sie diese so ein, dass die Druckseite nach oben zeigt und die Lasche zur linken Seite des manuellen Einzugschachts weist. :Einzugsrichtung 2-38 Bedrucken von Umschlägen Einrichten des Druckertreibers und Druckvorgang Befolgen Sie die unten stehenden Anweisungen, um den Druckertreiber einzurichten.

Wählen Sie [Drucken] in der Anwendung. Wählen Sie diesen Drucker unter [Name] und klicken Sie auf [Eigenschaften]. Einlegen und Ausgeben von Papier

Rufen Sie das Registerblatt [Seite einrichten] auf, und wählen Sie dann unter [Papierformat] die Größe des Dokuments aus, das Sie in der Anwendung erstellt haben. Bedrucken von Umschlägen 2-39 HINWEIS Wenn Sie unter [Papierformat] eine der Optionen [Umschlag C5], [Umschlag COM10], [Umschlag DL] oder [Umschlag Monarch] auswählen, wird die geeignete Papierart automatisch eingerichtet, falls unter [Ausgabeformat] die Option [An Papierformat anpassen] eingestellt ist. Sie müssen also die [Papierart] nicht festlegen.

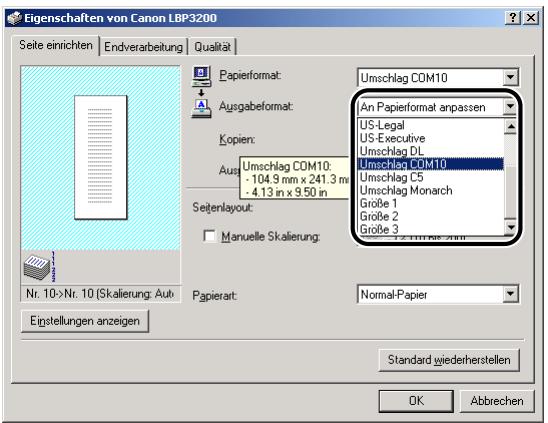

Wählen Sie unter [Ausgabeformat] das gewünschte Format des eingelegten Papiers. Einlegen und Ausgeben von Papier Wenn die Größe eines Dokuments dem in der Kassette oder dem manuellen Einzugschacht eingelegten Papier entspricht, wählen Sie [An Papierformat anpassen]. WICHTIG Wenn die Einstellungen in [Papierformat] und [Ausgabeformat] unterschiedlich sind, wird das Bild automatisch zum Drucken verkleinert oder vergrößert. HINWEIS Wenn Sie unter [Ausgabeformat] eine der Optionen [Umschlag C5], [Umschlag COM10], [Umschlag DL] oder [Umschlag Monarch] auswählen, wird die geeignete Papierart automatisch eingerichtet. Sie müssen also die [Papierart] nicht festlegen. 2-40 Bedrucken von Umschlägen

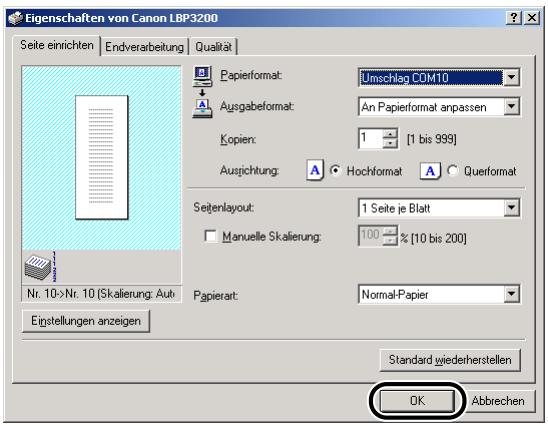

Klicken Sie auf [OK], um das Dialogfeld [Eigenschaften] zu schließen.

Einlegen und Ausgeben von Papier

Klicken Sie auf [OK], um den Druckvorgang zu starten. Bedrucken von Umschlägen 2-41 Drucken auf benutzerdefiniertem Papier Dieser Abschnitt beschreibt das Verfahren zum Bedrucken von benutzerdefiniertem Papier. Einlegen von benutzerdefiniertem Papier Einlegen und Ausgeben von Papier

Befolgen Sie die unten stehenden Anweisungen, um die Einstellungen für benutzerdefiniertes Papier vorzunehmen. Im manuellen Einzugschacht können Sie benutzerdefiniertes Papier mit einer Breite von 76,2 bis 215,9 mm sowie mit einer Länge von 127,0 bis 355,6 mm einlegen. Benutzerdefiniertes Papier kann lediglich in den manuellen Einzugschacht eingelegt werden. Das Einlegen von benutzerdefiniertem Papier in die Kassette ist nicht möglich. Das Papier sollte unbedingt in Hochformat in den manuellen Einzugschacht eingelegt werden. WICHTIG

• Legen Sie kein Papier mit ungeraden Kanten, Knicken oder starken Verwellungen ein. Dabei besteht die Gefahr von Papierstaus oder Fehlfunktionen des Druckers.
• Weitere Details zu verwendbarem Papier finden Sie unter "Verwendbares Papier," auf S. 2-2.
• In den manuellen Einzugschacht können Sie jeweils immer nur ein Blatt Papier einlegen.
• Sie können nicht mehrere Druckexemplare oder mehrere Seiten angeben, wenn Sie den manuellen Einzugschacht verwenden. Wenn Sie dies dennoch tun, wird das zweite Blatt danach unabhängig von Papierformat oder - art aus der Kassette eingezogen.
• Berühren Sie nicht das Papier im manuellen Einzugschacht, und ziehen Sie es während des Druckvorgangs auch nicht heraus. Dadurch können Fehlfunktionen bewirkt werden.
• Wenn schweres Papier mit einem Gewicht von 129 g/m2 oder mehr bedruckt wird, kann sich die Druckqualität verschlechtern. 2-42 Drucken auf benutzerdefiniertem Papier

Legen Sie ungefähr 2 cm des Papiers in den manuellen a ein, und passen Sie dann die Einzugschachta Papierführungen an die Breite des Papiers b an. Die Papierführungen bewegen sich aufeinander zu.

• Stellen Sie sicher, dass die Papierführungen auf die Breite des Papiers ausgerichtet sind. Wenn die Papierführungen zu locker oder zu eng sind, können Fehleinzüge oder Papierstaus verursacht werden.

Halten Sie das Papier mit beiden Händen wie in der Abbildung gezeigt und legen Sie es mit der Druckseite nach oben ein, bis es an der Rückseite anstößt. Nachdem das Papier eingelegt wurde, wird es leicht eingeführt. Drucken auf benutzerdefiniertem Papier 2-43 Einlegen und Ausgeben von Papier

VORSICHT Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden. WICHTIG

• Legen Sie das Papier gerade ein.
• Wenn Papier an den Ecken aufgerollt oder gefaltet ist, glätten Sie es vor dem Einlegen. HINWEIS Um auf Papier mit Briefköpfen oder Papier mit Logo-Aufdruck zu drucken, legen Sie das Papier mit der Druckseite nach oben weisend und der Oberseite des Papiers zur Rückseite des manuellen Einzugschachtes weisend ein. Einlegen und Ausgeben von Papier

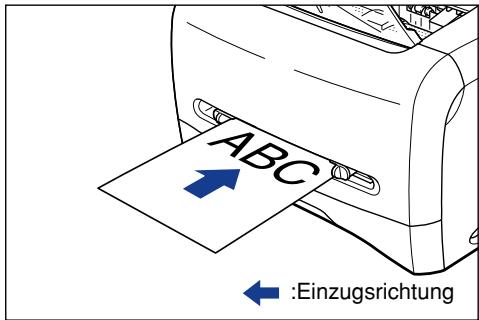

:Einzugsrichtung 2-44 Drucken auf benutzerdefiniertem Papier Einrichten des Druckertreibers und Druckvorgang Befolgen Sie die unten stehenden Anweisungen, um den Druckertreiber einzurichten.

Wählen Sie [Drucken] in der Anwendung. Wählen Sie diesen Drucker unter [Name] und klicken Sie auf [Eigenschaften]. Einlegen und Ausgeben von Papier

Rufen Sie das Registerblatt [Seite einrichten] auf, und wählen Sie dann unter [Papierformat] die Größe des Dokuments aus, das Sie in der Anwendung erstellt haben. Drucken auf benutzerdefiniertem Papier 2-45 HINWEIS Damit Sie das benutzerdefinierte Papier verwenden können, müssen Sie dessen Format vorher registrieren. Anweisungen zum Registrieren des benutzerdefinierten Papierformats finden Sie unter "Festlegen eines benutzerdefinierten Papierformats," auf S. 4-37.

Wählen Sie unter [Ausgabeformat] den Namen (das Format) des eingelegten benutzerdefinierten Papiers entsprechend Ihren Wünschen. Einlegen und Ausgeben von Papier Wenn die Größe eines Dokuments dem im manuellen Einzugschacht eingelegten Papier (benutzerdefinierten Papiernamen) entspricht, wählen Sie [An Papierformat anpassen]. WICHTIG Wenn die Einstellungen in [Papierformat] und [Ausgabeformat] unterschiedlich sind, wird das Bild automatisch zum Drucken verkleinert oder vergrößert. 2-46 Drucken auf benutzerdefiniertem Papier

Wählen Sie unter [Papierart] den Typ des eingelegten Papiers aus. Wählen Sie [Normal-Papier], wenn Sie normales Papier verwenden möchten. [Schweres Papier] wird zum Drucken auf schwerem Papier gewählt. Einlegen und Ausgeben von Papier

• Wenn sich das Papier übermäßig verwellt, wenn es bei gewählter Option [Normal-Papier] bedruckt wird, wählen Sie [Normal-Papier L].
• Wenn die Fixierung der Druckfarbe nicht ausreichend ist, wenn mit der Option [Schweres Papier] gedruckt wird, wählen Sie [Schweres Papier H].

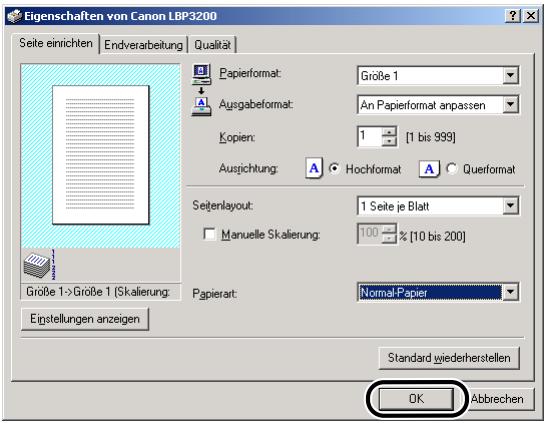

Klicken Sie auf [OK], um das Dialogfeld [Eigenschaften] zu schließen. Drucken auf benutzerdefiniertem Papier 2-47

Klicken Sie auf [OK], um den Druckvorgang zu starten. Einlegen und Ausgeben von Papier

2-48 Drucken auf benutzerdefiniertem Papier Einrichten der Druckumgebung

• KAPITEL Dieses Kapitel beschreibt das Verfahren zum Installieren des Druckertreibers in einem Computer und das Vornehmen von Einstellungen zur Verwendung des Druckers in einer Netzwerkumgebung. Einleitung p. 3
• -2 Nach der Installation des Druckers p. 3
• -2 Schritte zum Drucken, die immer befolgt werden müssen p. 3
• -2 Erforderliche Systemumgebung p. 3
• -2 Installieren der CAPT-Software p. 3
• -4 Für Windows 98/Me p. 3
• -4 Für Windows 2000 p. 3
• -16 Für Windows XP p. 3
• -22 Nach dem Fertigstellen der Installation (Canon LBP3200-Gruppe) p. 3
• -29 Drucken einer Testseite p. 3
• -33 Verwenden des Druckers in einem Netzwerk p. 3
• -36 Einrichten des Druckservers p. 3
• -37 Installation auf den Clients p. 3
• -46 Deinstallieren der CAPT-Software -51 3-1 Einleitung Nach der Installation des Druckers Die folgenden Schritte sollten Sie nach Installation des Druckers ausführen. ■ Installieren des Druckertreibers (Siehe S. 3-4.) Der Druckertreiber ist eine Software, die zum Drucken aus der von Ihnen verwendeten Anwendung erforderlich ist. Geben Sie die Einstellungen zum Drucken im Druckertreiber ein. Einrichten der Druckumgebung p. 3

■ Einrichten einer Netzwerkumgebung (Siehe S. 3-36.) Wenn Sie diesen Drucker über die Druckerfreigabefunktion in einem Netzwerk verwenden möchten, müssen Sie die Einstellungen für diesen Computer angeben und den Druckertreiber auf den Client-Computern installieren. Schritte zum Drucken, die immer befolgt werden müssen Die folgenden Schritte müssen Sie bei jedem Druckvorgang ausführen. ■ Festlegen der Druckeinstellungen Geben Sie Papierformat, Dokumentgröße und die Kopienzahl im Druckertreiber ein. Wenn Sie diese Druckeinstellungen nicht ordnungsgemäß angeben, erzielen Sie möglicherweise kein genaues Druckbild. ■ Durchführen eines Druckauftrags Wählen Sie das Drucken-Menü in der Anwendung. Dieses Verfahren ist je nach eingesetzter Anwendung unterschiedlich. Informationen darüber finden Sie im Benutzerhandbuch Ihrer Anwendung. Erforderliche Systemumgebung Die folgende Systemumgebung ist zur Verwendung des Druckertreibers erforderlich. ■ Softwareumgebung des Betriebssystems

• Microsoft Windows 98/Me
• Microsoft Windows 2000 Server/Professional
• Microsoft Windows XP Professional/Home Edition 3-2 Einleitung - Systemanforderungen (erforderliches Minimum) Windows 98/Me Windows 2000/XP CPU PentiumII 300 MHz oder höher PentiumII 300 MHz oder höher Speicher (RAM)* 64 MB oder mehr 128 MB oder mehr Festplatte 15 MB oder mehr 15 MB oder mehr (PC/AT-kompatible Modelle)
• Da die Speichermenge, die tatsächlich verwendet werden kann, von der Systemkonfiguration Ihres Computers oder Ihrer Anwendung abhängt, garantiert die obige Umgebung kein Drucken in jedem Fall. - Systemanforderungen (empfohlen) PentiumIII 600 MHz oder höher Speicher (RAM) 128 MB oder mehr Windows 2000/XP

PentiumIII 600 MHz oder höher 256 MB oder mehr Einrichten der Druckumgebung Windows 98/Me CPU ■ Schnittstellenumgebung

• USB: USB Full-Speed (USB 1.1 äquivalent) HINWEIS Bei Verwendung von Sound muss ein PC-Synthesizer (und der Treiber für PCM-Synthesizer) auf Ihrem Computer installiert sein. Verwenden Sie keinen PC-Lautsprechertreiber (wie etwa speaker.drv). Einleitung 3-3 Installieren der CAPT-Software Dieser Abschnitt beschreibt das Verfahren zum Installieren der CAPT-Software beim direkten Anschließen dieses Druckers an den Computer. WICHTIG
• Die CAPT-Software ist zum Drucken mit diesem Drucker erforderlich. Stellen Sie sicher, dass die CAPT-Software installiert wird.

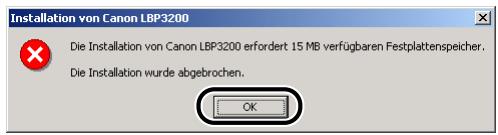

• Wenn nicht genügend freier Platz auf der Festplatte vorhanden ist, wird während der Installation das unten angezeigte Dialogfeld eingeblendet. In diesem Fall klicken Sie auf [OK], um die Installation zu stoppen, und stellen mehr Platz auf der Festplatte bereit; dann installieren Sie die CAPT-Software erneut. Einrichten der Druckumgebung

HINWEIS Informationen zur Verwendung dieses Drucker in einer Netzwerkumgebung finden Sie unter "Verwenden des Druckers in einem Netzwerk," auf S. 3-36. Für Windows 98/Me HINWEIS Die in diesem Abschnitt verwendeten Screenshots stammen aus Windows Me. Installation von CD-ROM

Stellen Sie sicher, dass sich der Netzschalter in der Aus-Stellung befindet. WICHTIG Schalten Sie den Drucker während der Installationsprozedur nicht vor Schritt 10 ein. 3-4 Installieren der CAPT-Software

Schließen Sie den Drucker mit dem USB-Kabel an den Computer an.

Schalten Sie den Computer ein, und starten Sie Windows 98/ Me. Legen Sie die mitgelieferte CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein. Wenn die CD-ROM bereits im Laufwerk ist, nehmen Sie sie heraus und legen sie erneut ein. Das CD-ROM-Menü erscheint automatisch. HINWEIS Wenn das CD-ROM-Menü nicht automatisch eingeblendet wird, wählen Sie [Ausführen] vom [Start]-Menü, geben "D:\German\CAP4MNU.exe" ein und klicken auf [OK]. (Die CD-ROM-Laufwerkbezeichnung wird in dieser Anleitung als "D:" angegeben. Die CD-ROM-Laufwerkbezeichnung kann je nach verwendetem Computer unterschiedlich sein.)

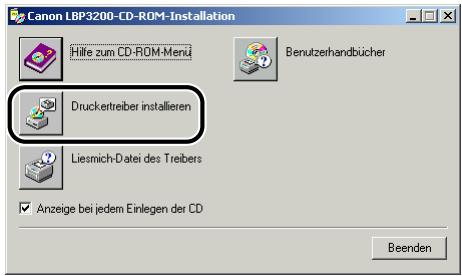

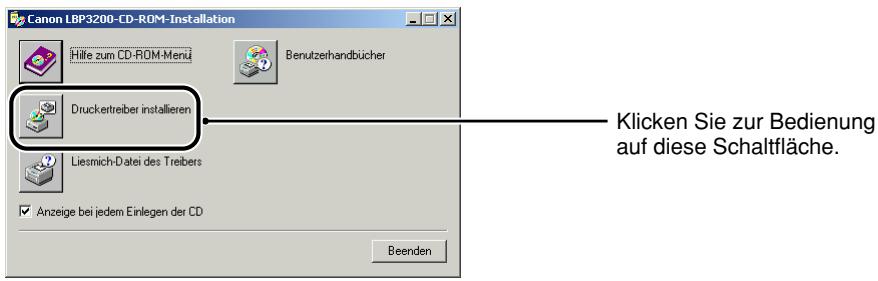

Klicken Sie auf [Druckertreiber installieren]. Das Dialogfeld zum Bestätigen der Sprache erscheint. Installieren der CAPT-Software 3-5 Einrichten der Druckumgebung

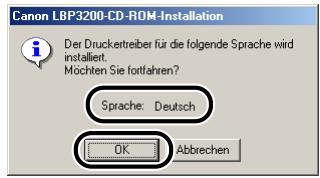

Bestätigen Sie die Sprache und klicken Sie auf [OK]. Nachdem die Vorbereitungen für die Installation abgeschlossen sind, startet die CAPT (Canon Advanced Printing Technology) Installations-Software. Das Dialogfeld [Willkommen] wird eingeblendet.

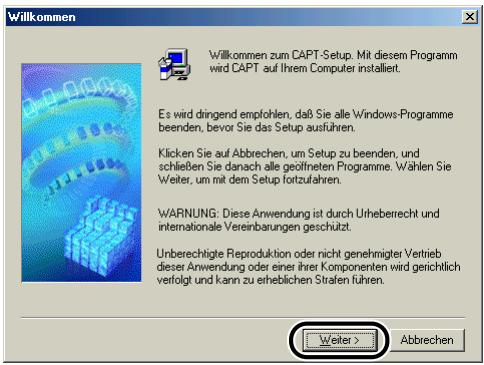

Klicken Sie auf [Weiter]. Einrichten der Druckumgebung

Das Dialogfeld [Software-Lizenzvertrag] wird aufgerufen.

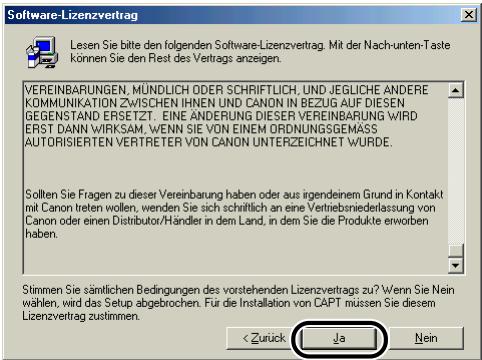

3-6 Bestätigen Sie den Inhalt dieser Lizenzvertrag und klicken Sie dann auf [Ja]. Installieren der CAPT-Software

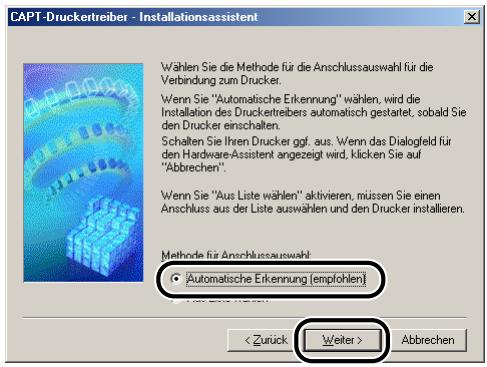

Wählen Sie [Automatische Erkennung (empfohlen)] und klicken Sie dann auf [Weiter]. Einrichten der Druckumgebung

10 Klicken Sie auf [OK], und drücken Sie die Seite " " des Netzschalters, um den Drucker einzuschalten.

Die Installation des Druckertreibers und des USB-Klasse-Treibers startet automatisch. 11 Nachdem die Installation abgeschlossen ist, klicken Sie auf [OK]. Die Installation des USB-Klasse-Treibers und des Druckertreibers ist abgeschlossen. Installieren der CAPT-Software 3-7 Installieren mit Plug & Play WICHTIG Vor der Installation der CAPT-Software mit Plug & Play müssen Sie prüfen, ob der Drucker am Computer angeschlossen und eingeschaltet ist.

Schalten Sie den Computer ein, und starten Sie Windows 98/ Me. Das Dialogfeld [Hardware-Assistent] erscheint. ● Für Windows Me

Einrichten der Druckumgebung Nach Anzeige des folgenden Dialogfelds fahren Sie mit Schritt 2 fort. Nach Anzeige des folgenden Dialogfelds fahren Sie mit Schritt 9 fort. 3-8 Installieren der CAPT-Software ● Für Windows 98 Nach Anzeige des folgenden Dialogfelds klicken Sie auf [Weiter] und fahren dann mit Schritt 2 fort. Einrichten der Druckumgebung

Nach Anzeige des folgenden Dialogfelds klicken Sie auf [Weiter] und fahren dann mit Schritt 9 fort.

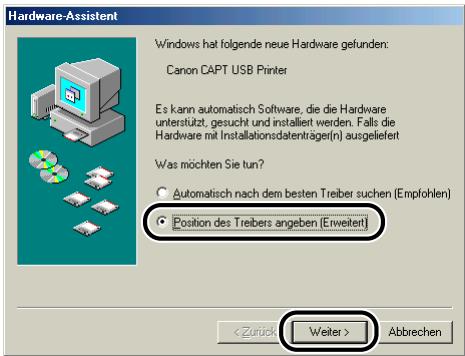

Wählen Sie [Position des Treibers angeben (Erweitert)], und klicken Sie dann auf [Weiter]. Wenn Sie Windows 98 verwenden, wählen Sie [Nach dem besten Treiber für das Gerät suchen (empfohlen)]. Das Dialogfeld zum Angeben des Suchorts erscheint. Installieren der CAPT-Software 3-9

Legen Sie die mitgelieferte CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein. Wählen Sie [Nach dem besten Treiber für das Gerät suchen (empfohlen).], entfernen Sie das Häkchen neben [Wechselmedien (Diskette, CD-ROM...)], und aktivieren Sie [Geben Sie eine Position an] mit einem Häkchen. Wenn Sie Windows 98 verwenden, entfernen Sie die Häkchen neben [Diskettenlaufwerke] und [CD-ROM-Laufwerk], und aktivieren Sie [Geben Sie eine Position an] mit einem Häkchen. Einrichten der Druckumgebung

Klicken Sie auf [Durchsuchen], und wählen Sie dann einen Ordner aus. Wenn Ihr CD-ROM-Laufwerk die Bezeichnung [D:] trägt, wählen Sie [D:\German\WinMe], und klicken Sie dann auf [OK]. Wenn Sie Windows 98 verwenden und Ihr CD-ROM-Laufwerk die Bezeichnung [D:] trägt, wählen Sie [D:\German\Win98], und klicken Sie dann auf [OK]. 3-10 Installieren der CAPT-Software

Stellen Sie sicher, dass der richtige Ordner in [Geben Sie eine Position an] angezeigt wird, und klicken Sie dann auf [Weiter].

Einrichten der Druckumgebung

Klicken Sie auf [Weiter]. Die Installation des USB-Klasse-Treibers startet.

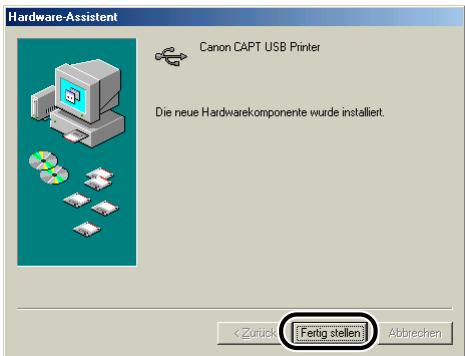

Klicken Sie auf [Fertig stellen]. Installieren der CAPT-Software 3-11 Der Druckertreiber wird automatisch erkannt. Bitte warten Sie, bis dieser Vorgang beendet ist. Das Dialogfeld [Hardware-Assistent] erscheint. Bei Verwendung von Windows 98 klicken Sie auf [Weiter]. Einrichten der Druckumgebung

Wählen Sie [Position des Treibers angeben (Erweitert)], und klicken Sie dann auf [Weiter]. Wenn Sie Windows 98 verwenden, wählen Sie [Nach dem besten Treiber für das Gerät suchen (empfohlen)]. Das Dialogfeld zum Angeben des Suchorts erscheint. 3-12 Installieren der CAPT-Software 10 Legen Sie die mitgelieferte CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein, falls Sie sie noch nicht eingelegt haben. 11 Wählen Sie [Nach dem besten Treiber für das Gerät suchen (empfohlen).], entfernen Sie das Häkchen neben [Wechselmedien (Diskette, CD-ROM...)], und aktivieren Sie [Geben Sie eine Position an] mit einem Häkchen.

Einrichten der Druckumgebung Wenn Sie Windows 98 verwenden, entfernen Sie die Häkchen neben [Diskettenlaufwerke] und [CD-ROM-Laufwerk], und aktivieren Sie [Geben Sie eine Position an] mit einem Häkchen. 12 Klicken Sie auf [Durchsuchen], und wählen Sie dann einen Ordner aus. Wenn Ihr CD-ROM-Laufwerk die Bezeichnung [D:] trägt, wählen Sie [D:\German\WinMe], und klicken Sie dann auf [OK]. Wenn Sie Windows 98 verwenden und Ihr CD-ROM-Laufwerk die Bezeichnung [D:] trägt, wählen Sie [D:\German\Win98]. Installieren der CAPT-Software 3-13 13 Stellen Sie sicher, dass der richtige Ordner in [Geben Sie eine Position an] angezeigt wird, und klicken Sie dann auf [Weiter]. Einrichten der Druckumgebung

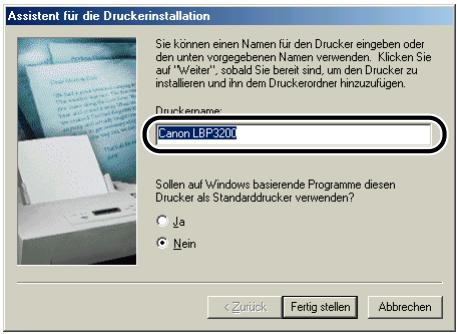

14 Klicken Sie auf [Weiter]. 15 Geben Sie einen neuen Namen in [Druckername] ein, wenn Sie den Druckernamen ändern wollen. Wenn auf dem Computer bereits ein anderer Druckertreiber installiert ist, erscheint die Meldung <Sollen auf Windows basierende Programme diesen Drucker als Standarddrucker verwenden?>. Wählen Sie in diesem Fall je nach Wunsch [Ja] oder [Nein]. 3-14 Installieren der CAPT-Software 16 Klicken Sie auf [Fertig stellen]. Das Kopieren der Dateien beginnt. 17 Wenn das Dialogfeld zum Abschließen des Installationsvorgangs aufgerufen wird, klicken Sie auf [OK]. Das Dialogfeld [Hardware-Assistent] erscheint.

Einrichten der Druckumgebung 18 Klicken Sie auf [Fertig stellen]. Die Installation des USB-Klasse-Treibers und des Druckertreibers ist abgeschlossen. Installieren der CAPT-Software 3-15 Für Windows 2000 Installation von CD-ROM

Stellen Sie sicher, dass sich der Netzschalter in der Aus-Stellung befindet. WICHTIG Schalten Sie den Drucker während der Installationsprozedur nicht vor Schritt 8 ein.

Einrichten der Druckumgebung

Schließen Sie den Drucker mit dem USB-Kabel an den Computer an. Schalten Sie den Computer ein, und starten Sie Windows Melden Sie sich beim Starten als Benutzer mit Administratorrechten an. HINWEIS Volle Zugriffsrechte sind für die Installation des Druckertreibers erforderlich.

Legen Sie die mitgelieferte CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein. Wenn die CD-ROM bereits im Laufwerk ist, nehmen Sie sie heraus und legen sie erneut ein. Das CD-ROM-Menü erscheint automatisch. 3-16 Installieren der CAPT-Software HINWEIS Wenn das CD-ROM-Menü nicht automatisch eingeblendet wird, wählen Sie [Ausführen] vom [Start]-Menü, geben "D:\German\CAP4MNU.exe" ein und klicken auf [OK]. (Die CD-ROM-Laufwerkbezeichnung wird in dieser Anleitung als "D:" angegeben. Die CD-ROM-Laufwerkbezeichnung kann je nach verwendetem Computer unterschiedlich sein.)

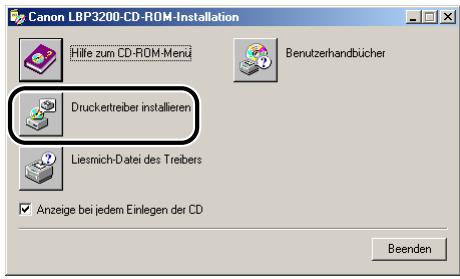

Klicken Sie auf [Druckertreiber installieren]. Einrichten der Druckumgebung

Das Dialogfeld zum Bestätigen der Sprache erscheint.

Bestätigen Sie die Sprache und klicken Sie auf [OK]. Die Vorbereitungen für die Installation beginnen.

Wenn der unten angezeigte Bildschirm eingeblendet wird, schalten Sie den Drucker ein. Installieren der CAPT-Software 3-17 Drücken Sie die Seite " " des Netzschalters, um den Drucker einzuschalten.

Die Installation des Druckertreibers und des USB-Klasse-Treibers starten automatisch. Einrichten der Druckumgebung

Wenn der unten angezeigte Bildschirm eingeblendet wird, klicken Sie auf [OK]. Die Installation des USB-Klasse-Treibers und des Druckertreibers ist abgeschlossen. Installieren mit Plug & Play WICHTIG Vor der Installation der CAPT-Software mit Plug & Play müssen Sie prüfen, ob der Drucker am Computer angeschlossen und eingeschaltet ist.

Schalten Sie den Computer ein, und starten Sie Windows Melden Sie sich beim Starten als Benutzer mit Administratorrechten an. HINWEIS Volle Zugriffsrechte sind für die Installation des Druckertreibers erforderlich. 3-18 Installieren der CAPT-Software

Klicken Sie auf [Weiter].

Einrichten der Druckumgebung

Wählen Sie [Nach einem passenden Treiber für das Gerät suchen (empfohlen)], und klicken Sie dann auf [Weiter]. HINWEIS Als Name des Geräts kann [Unbekannt] angezeigt werden. Installieren der CAPT-Software 3-19

Deaktivieren Sie [Diskettenlaufwerke] und [CD-ROM-Laufwerk], aktivieren Sie [Andere Quelle angeben], und klicken Sie anschließend auf [Weiter]. Einrichten der Druckumgebung

3-20 Legen Sie die CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein, und klicken Sie dann auf [Durchsuchen]. Wenn Ihr CD-ROM-Laufwerk die Bezeichnung [D:] trägt, wählen Sie [D:\German\Win2K_XP]. Wählen Sie [CAP4STK.INF], und klicken Sie dann auf [Öffnen]. Installieren der CAPT-Software

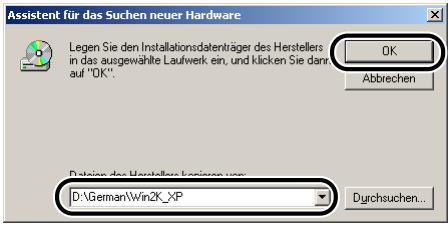

Überzeugen Sie sich, dass der richtige Ordner in [Dateien des Herstellers kopieren von] angezeigt wird, und klicken Sie dann auf [OK]. Das Dialogfeld zum Durchführen der Suche nach einer Treiberdatei wird eingeblendet. Einrichten der Druckumgebung

Klicken Sie auf [Weiter]. Das Kopieren der Dateien beginnt. HINWEIS Klicken Sie auf [Ja], wenn das Dialogfeld [Digitale Signatur nicht gefunden] angezeigt wird. 10 Wenn der unten angezeigte Bildschirm eingeblendet wird, klicken Sie auf [OK]. Das Dialogfeld [Assistent für das Suchen neuer Hardware] erscheint. Installieren der CAPT-Software 3-21 11 Klicken Sie auf [Fertig stellen]. Einrichten der Druckumgebung

Die Installation des USB-Klasse-Treibers und des Druckertreibers ist abgeschlossen. Für Windows XP Installation von CD-ROM

Stellen Sie sicher, dass sich der Netzschalter in der Aus-Stellung befindet. WICHTIG Schalten Sie den Drucker während der Installationsprozedur nicht vor Schritt 8 ein.

3-22 Schließen Sie den Drucker mit dem USB-Kabel an den Computer an. Installieren der CAPT-Software

Schalten Sie den Computer ein, und starten Sie Windows XP. Melden Sie sich beim Starten als Benutzer mit Administratorrechten an. HINWEIS Volle Zugriffsrechte sind für die Installation des Druckertreibers erforderlich. Legen Sie die mitgelieferte CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein. Wenn die CD-ROM bereits im Laufwerk ist, nehmen Sie sie heraus und legen sie erneut ein. Das CD-ROM-Menü erscheint automatisch. HINWEIS Wenn das CD-ROM-Menü nicht automatisch eingeblendet wird, wählen Sie [Ausführen] vom [Start]-Menü, geben "D:\German\CAP4MNU.exe" ein und klicken auf [OK]. (Die CD-ROM-Laufwerkbezeichnung wird in dieser Anleitung als "D:" angegeben. Die CD-ROM-Laufwerkbezeichnung kann je nach verwendetem Computer unterschiedlich sein.)

Klicken Sie auf [Druckertreiber installieren]. Das Dialogfeld zum Bestätigen der Sprache erscheint. Installieren der CAPT-Software 3-23

Einrichten der Druckumgebung

Bestätigen Sie die Sprache und klicken Sie auf [OK]. Die Vorbereitungen für die Installation beginnen.

Einrichten der Druckumgebung

Wenn der unten angezeigte Bildschirm eingeblendet wird, schalten Sie den Drucker ein. Drücken Sie die Seite " " des Netzschalters, um den Drucker einzuschalten.

Die Installation des Druckertreibers und des USB-Klasse-Treibers starten automatisch.

3-24 Wenn der unten angezeigte Bildschirm eingeblendet wird, klicken Sie auf [OK]. Installieren der CAPT-Software WICHTIG Bei Windows XP Service Pack 2 und anderen Betriebssystemen haben Sie die Möglichkeit, einen nicht berechtigten Zugriff auf das Netzwerk zu blockieren, um Ihren Computer zu schützen (Windows-Firewall). Daher müssen Sie den Windows-Firewall so konfigurieren, dass der Zugriff zugelassen wird, wenn Sie den Drucker auf einem Betriebssystem mit Windows-Firewall verwenden. (Diese Konfiguration ist nur notwendig, wenn Sie den Drucker in einer Netzwerkumgebung verwenden.) Einzelheiten finden Sie in der Datei "note_ex.pdf", die sich im Ordner [German] auf der mitgelieferten CD-ROM "User Software for LBP3200" befindet. Die Installation des USB-Klasse-Treibers und des Druckertreibers ist abgeschlossen. WICHTIG Vor der Installation der CAPT-Software mit Plug & Play müssen Sie prüfen, ob der Drucker am Computer angeschlossen und eingeschaltet ist.

Schalten Sie den Computer ein, und starten Sie Windows XP. Melden Sie sich beim Starten als Benutzer mit Administratorrechten an. HINWEIS Volle Zugriffsrechte sind für die Installation des Druckertreibers erforderlich. Installieren der CAPT-Software 3-25 Einrichten der Druckumgebung

Installieren mit Plug & Play

Wählen Sie [Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene Benutzer)], legen Sie die im Lieferumfang enthaltene CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein, und klicken Sie dann auf [Weiter]. Einrichten der Druckumgebung

Wählen Sie die Suchmethode und den zu durchsuchenden Ordner. ❑ Wählen Sie [Diese Quellen nach dem zutreffendsten Treiber durchsuchen]. ❑ Deaktivieren Sie [Wechselmedien durchsuchen (Diskette, CD,...)]. ❑ Aktivieren Sie [Folgende Quelle ebenfalls durchsuchen]. ❑ Klicken Sie auf [Durchsuchen], und wählen Sie dann einen Ordner aus. Wenn Ihr CD-ROM-Laufwerk die Bezeichnung [D:] trägt, wählen Sie [D:\German\Win2K_XP]. ❑ Klicken Sie auf [OK]. 3-26 Installieren der CAPT-Software

Prüfen Sie, ob der gewählt Ordner in [Folgende Quelle ebenfalls durchsuchen] angezeigt wird, und klicken Sie dann auf [Weiter]. Der Installationsvorgang wird angezeigt. HINWEIS Klicken Sie auf [Installation fortsetzen], wenn das Dialogfeld [Hardwareinstallation] angezeigt wird.

Wenn der unten angezeigte Bildschirm eingeblendet wird, klicken Sie auf [OK]. Das Dialogfeld [Assistent für das Suchen neuer Hardware] erscheint. Installieren der CAPT-Software 3-27 Einrichten der Druckumgebung

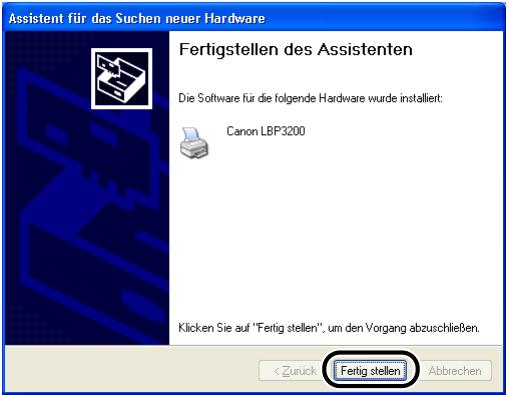

Klicken Sie auf [Fertig stellen]. Einrichten der Druckumgebung

WICHTIG Bei Windows XP Service Pack 2 und anderen Betriebssystemen haben Sie die Möglichkeit, einen nicht berechtigten Zugriff auf das Netzwerk zu blockieren, um Ihren Computer zu schützen (Windows-Firewall). Daher müssen Sie den Windows-Firewall so konfigurieren, dass der Zugriff zugelassen wird, wenn Sie den Drucker auf einem Betriebssystem mit Windows-Firewall verwenden. (Diese Konfiguration ist nur notwendig, wenn Sie den Drucker in einer Netzwerkumgebung verwenden.) Einzelheiten finden Sie in der Datei "note_ex.pdf", die sich im Ordner [German] auf der mitgelieferten CD-ROM "User Software for LBP3200" befindet. Die Installation des USB-Klasse-Treibers und des Druckertreibers ist abgeschlossen. 3-28 Installieren der CAPT-Software Nach dem Fertigstellen der Installation (Canon LBP3200-Gruppe) Wenn die Installation der CAPT-Software abgeschlossen ist, werden das Symbol und der Ordner für die Gruppe [Canon LBP3200] angelegt. ■ Für Windows 98/Me/2000

• Das Druckersymbol für [Canon LBP3200] wird im Ordner [Drucker] angezeigt. Einrichten der Druckumgebung

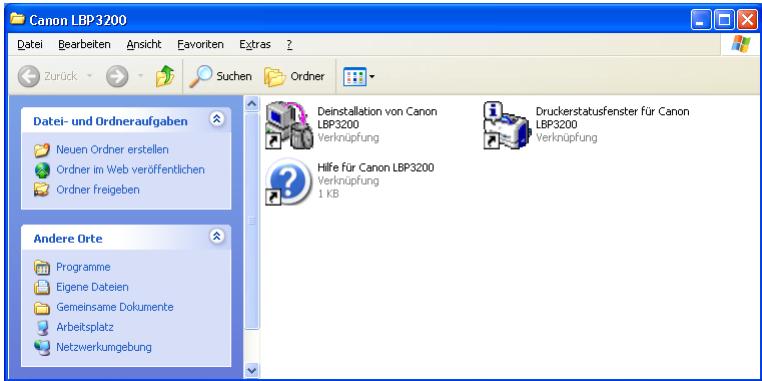

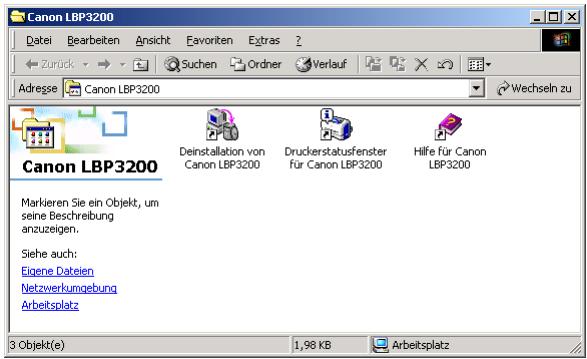

• Die Verknüpfung des Ordners [Canon LBP3200] wird auf dem Desktop angezeigt.

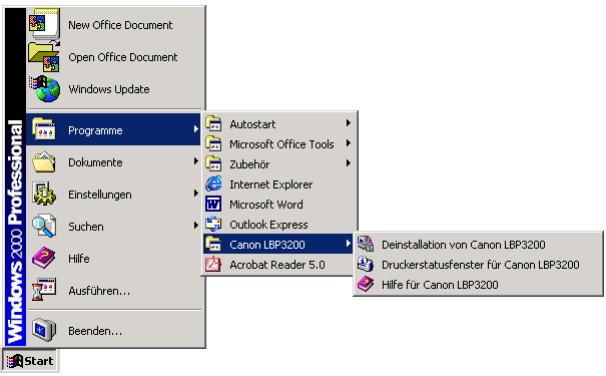

• Die Gruppe [Canon LBP3200] wird im Menü [Start] unter [Programme] hinzugefügt. Nach dem Fertigstellen der Installation (Canon LBP3200-Gruppe) 3-29 Wenn Sie auf dem Desktop auf den Ordner [Canon LBP3200] doppelklicken, werden alle Symbole der Gruppe [Canon LBP3200] angezeigt. Einrichten der Druckumgebung

• Deinstallation von Canon LBP3200 Durch Deinstallieren wird die CAPT-Software von Ihrem Computer entfernt. Doppelklicken Sie zum Starten der Deinstallation auf das Symbol. (Siehe S. 3-51.)
• Druckerstatusfenster für Canon LBP3200 Zeigt den Drucker oder den Druckerstatus mit einer Animation oder einem Signalton an. Sie können den Druckauftrag in diesem Fenster anhalten oder abbrechen. Zum Anzeigen des Statusfensters des Druckers klicken Sie auf der Windows-Taskleiste auf das Symbol für das Statusfenster des Druckers und dann im Popup-Menü auf [Canon LBP3200]. (Siehe S. 4-48.)
• Hilfe für Canon LBP3200 Erläutert die CAPT-Software für diesen Drucker. Doppelklicken Sie zum Öffnen der Hilfe auf das Symbol. 3-30 Nach dem Fertigstellen der Installation (Canon LBP3200-Gruppe) ■ Für Windows XP
• Das Druckersymbol für [Canon LBP3200] wird im Ordner [Drucker und Faxgeräte] angezeigt. Einrichten der Druckumgebung

• Die Verknüpfung des Ordners [Canon LBP3200] wird auf dem Desktop angezeigt.

• Die Gruppe [Canon LBP3200] wird im Menü [Start] unter [Alle Programme] hinzugefügt. Nach dem Fertigstellen der Installation (Canon LBP3200-Gruppe) 3-31 Wenn Sie auf dem Desktop auf den Ordner [Canon LBP3200] doppelklicken, werden alle Symbole der Gruppe [Canon LBP3200] angezeigt. Einrichten der Druckumgebung

• Deinstallation von Canon LBP3200 Durch Deinstallieren wird die CAPT-Software von Ihrem Computer entfernt. Doppelklicken Sie zum Starten der Deinstallation auf das Symbol. (Siehe S. 3-51.)
• Druckerstatusfenster für Canon LBP3200 Zeigt den Drucker oder den Druckerstatus mit einer Animation oder einem Signalton an. Sie können den Druckauftrag in diesem Fenster anhalten oder abbrechen. Zum Anzeigen des Statusfensters des Druckers klicken Sie auf der Windows-Taskleiste auf das Symbol für das Statusfenster des Druckers und dann im Popup-Menü auf [Canon LBP3200]. (Siehe S. 4-48.)
• Hilfe für Canon LBP3200 Erläutert die CAPT-Software für diesen Drucker. Doppelklicken Sie zum Öffnen der Hilfe auf das Symbol. 3-32 Nach dem Fertigstellen der Installation (Canon LBP3200-Gruppe) Drucken einer Testseite Vor der ersten Verwendung des Druckers stellen Sie sicher, dass eine Testseite auf folgende Weise gedruckt wird. HINWEIS Die in diesem Abschnitt verwendeten Screenshots stammen aus Windows 2000.

Zeigen Sie den Ordner [Drucker] oder [Drucker und Faxgeräte] an. Für Windows 98/Me/2000: Klicken Sie auf [Start] ➞ [Einstellungen] ➞ [Drucker]. Für Windows XP Professional: Klicken Sie auf [Start] ➞ [Drucker und Faxgeräte]. Für Windows XP Home Edition: Klicken Sie auf [Start] ➞ [Systemsteuerung] ➞ [Drucker und andere Hardware] ➞ [Drucker und Faxgeräte]. Der Ordner [Drucker] oder [Drucker und Faxgeräte] wird eingeblendet. Drucken einer Testseite 3-33 Einrichten der Druckumgebung

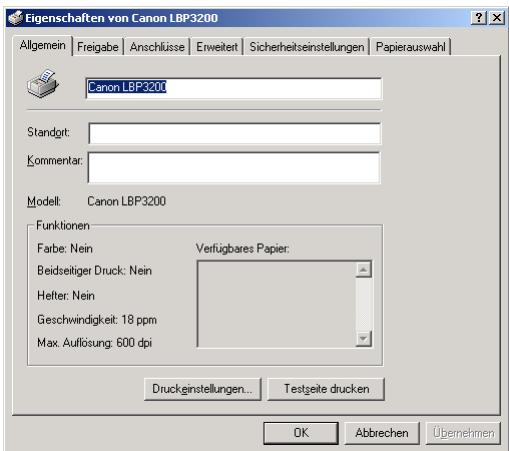

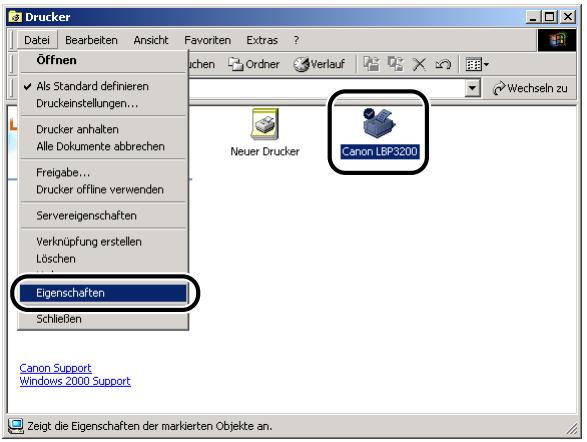

Wählen Sie das Symbol [Canon LBP3200] und anschließend [Eigenschaften] aus dem Menü [Datei]. Einrichten der Druckumgebung

Das Dialogfeld [Eigenschaften] für diesen Drucker wird eingeblendet.

Klicken Sie auf dem Registerblatt [Allgemein] auf [Testseite drucken]. Der Druck einer Testseite beginnt. 3-34 Drucken einer Testseite Wenn die Testseite richtig gedruckt wurde, klicken Sie auf [OK]. Bei Verwendung von Windows 98/Me klicken Sie auf [Ja].

HINWEIS Wenn die Testseite nicht richtig gedruckt wird, deinstallieren Sie die CAPT-Software (siehe "Installationsprobleme," auf S. 6-24), starten Sie den Computer neu und führen Sie die Installation erneut durch. Drucken einer Testseite Einrichten der Druckumgebung

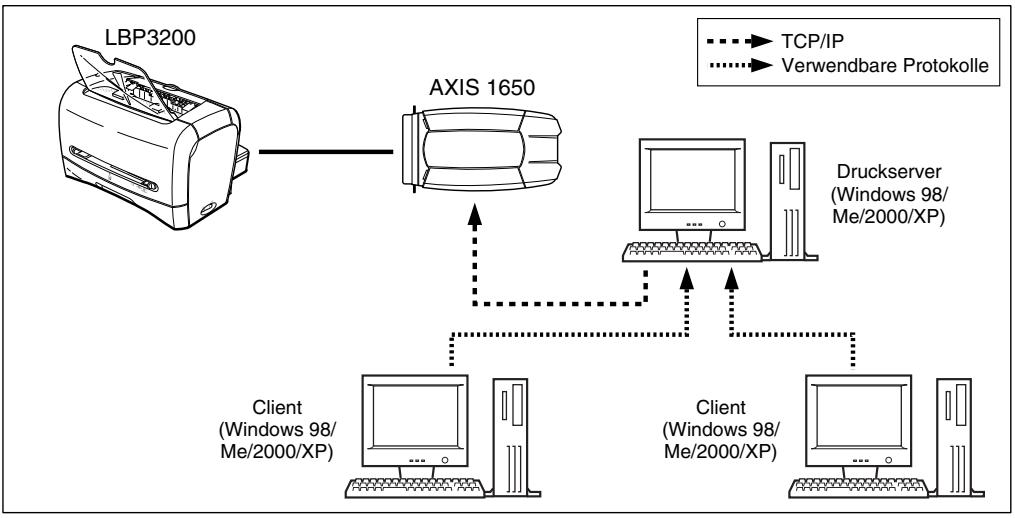

3-35 Verwenden des Druckers in einem Netzwerk Wenn Sie diesen Drucker als freigegebenen Drucker einrichten, können Sie ihn von anderen Computern aus verwenden, an die der Drucker nicht direkt angeschlossen ist. Wenn Sie diesen Drucker in einem Netzwerk freigeben, nehmen Sie unten stehende Einstellungen vor. In diesem Benutzerhandbuch wird der direkt an den Drucker angeschlossene Computer "Druckserver" genannt. Die Computer, die den Drucker über das Netzwerk verwenden können, werden als "Clients" bezeichnet. Einrichten der Druckumgebung

Netzwerk-Umgebungen Druckserver von Windows 98/Me LBP3200 Lokale Installation

OFF Für Drucken Download -Installation Windows 2000/XP Client Windows 98/Me Client Download -Installation Netzwerk-Umgebungen Druckserver von Windows 2000/XP LBP3200 Lokale Installation

OFF Für Drucken Download -Installation Windows 2000/XP Client Windows 98/Me Client Download-Installation 3-36 Verwenden des Druckers in einem Netzwerk Wenn Sie den Druckserver verwenden, führen Sie die folgenden Einstellungen aus. a Lokale Installation zum Druckserver (Windows 98/Me ➞ S. 3-4, Windows 2000 ➞ S. 3-16, Windows XP ➞ S. 3-22) b Druckserver-Einstellungen (Netzwerk) (Windows 98/Me ➞ S. 3-37, Windows 2000/XP ➞ S. 3-42) c Druckserver-Einstellungen (Druckerfreigabe) (Windows 98/Me ➞ S. 3-40, Windows 2000/XP ➞ S. 3-43) d Installation zu den Clients (Siehe S. 3-46.) HINWEIS Für die Verwendung dieses Druckers in Ihrem Netzwerk ist erforderlich, dass sowohl der Druckserver als auch die Clients Windows 98/Me oder Windows 2000/XP verwenden. Einrichten des Druckservers Für Windows 98/Me HINWEIS Die in diesem Abschnitt verwendeten Screenshots stammen aus Windows Me. ■ Netzwerkeinstellungen

Doppelklicken Sie auf [Arbeitsplatz] ➞ [Systemsteuerung] ➞ [Netzwerk]. Das Dialogfeld [Netzwerk] erscheint. Verwenden des Druckers in einem Netzwerk 3-37

Einrichten der Druckumgebung WICHTIG Bei Windows XP Service Pack 2 und anderen Betriebssystemen haben Sie die Möglichkeit, einen nicht berechtigten Zugriff auf das Netzwerk zu blockieren, um Ihren Computer zu schützen (Windows-Firewall). Daher müssen Sie den Windows-Firewall so konfigurieren, dass der Zugriff zugelassen wird, wenn Sie den Drucker auf einem Betriebssystem mit Windows-Firewall verwenden. (Diese Konfiguration ist nur notwendig, wenn Sie den Drucker in einer Netzwerkumgebung verwenden.) Einzelheiten finden Sie in der Datei "note_ex.pdf", die sich im Ordner [German] auf der mitgelieferten CD-ROM "User Software for LBP3200" befindet.

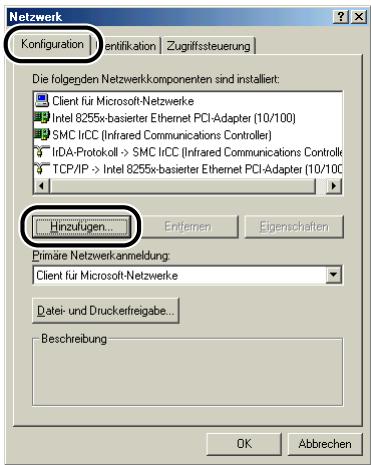

Zeigen Sie das Registerblatt [Konfiguration] an, und klicken Sie dann auf [Hinzufügen]. Einrichten der Druckumgebung

Das Dialogfeld [Netzwerkkomponententyp wählen] erscheint.

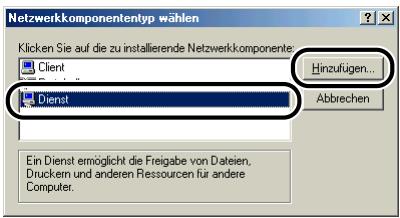

Klicken Sie auf das Symbol [Dienst] und dann auf [Hinzufügen]. Wählen Sie [Datei- und Druckerfreigabe für Microsoft-Netzwerke], und klicken Sie dann auf [OK]. Das Dialogfeld [Netzwerkkomponententyp wählen] erscheint zuerst, und dann wird zum Dialogfeld [Netzwerk] zurückgeschaltet. 3-38 Verwenden des Druckers in einem Netzwerk

Klicken Sie auf [Datei- und Druckerfreigabe].

Stellen Sie sicher, dass [Anderen Benutzern soll der Zugriff auf meine Drucker ermöglicht werden können] aktiviert ist, und klicken Sie dann auf [OK]. Rufen Sie das Registerblatt [Zugriffssteuerung] auf, und wählen Sie entweder [Zugriffssteuerung auf Freigabeebene] oder [Zugriffssteuerung auf Benutzerebene]. Verwenden des Druckers in einem Netzwerk 3-39 Einrichten der Druckumgebung

Klicken Sie auf [OK], und starten Sie dann Windows neu. ■ Druckerfreigabe-Einstellungen

Klicken Sie auf [Start] ➞ [Einstellungen] ➞ [Drucker]. Der Ordner [Drucker] erscheint.

Einrichten der Druckumgebung

Rechtsklicken Sie auf das Symbol [Canon LBP3200], und wählen Sie dann [Freigabe] aus dem Popup-Menü. Das Dialogfeld [Eigenschaften] für diesen Drucker wird eingeblendet. 3-40 Verwenden des Druckers in einem Netzwerk

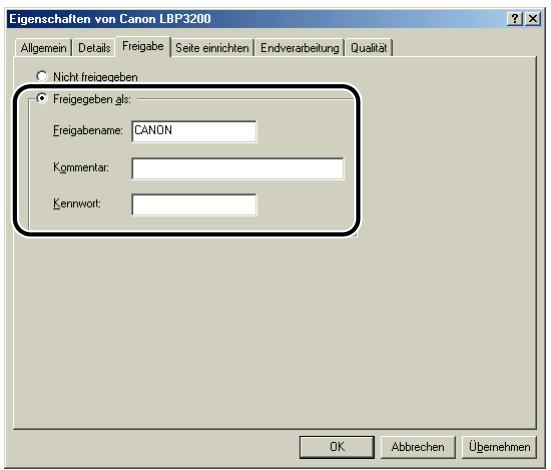

Wählen Sie [Freigegeben als]. Ändern Sie [Freigabename] (falls gewünscht), und geben Sie [Kommentar] und [Kennwort] nach Bedarf ein. Einrichten der Druckumgebung

• Wenn Sie [Zugriffssteuerung auf Benutzerebene] in Schritt 7 von "Netzwerkeinstellungen" (siehe S. 3-39) gewählt haben, klicken Sie auf [Hinzufügen] and wählen die Benutzer, die den Drucker verwenden können.
• Geben Sie keine Leerstellen oder Sonderzeichen in [Freigabename] ein.

Klicken Sie auf [OK]. Das Druckersymbol wechselt zum Druckerfreigabesymbol. Verwenden des Druckers in einem Netzwerk 3-41 Für Windows 2000/XP HINWEIS Die in diesem Abschnitt verwendeten Screenshots stammen aus Windows 2000. ■ Netzwerkeinstellungen

Einrichten der Druckumgebung

Für Windows 2000: Klicken Sie auf [Start] ➞ [Einstellungen] ➞ [Netzwerk- und DFÜ-Verbindungen]. Für Windows XP: Klicken Sie auf [Start] ➞ [Systemsteuerung] ➞ [Netzwerk- und Internetverbindungen] ➞ [Netzwerkverbindungen]. Bei Windows 2000 erscheint das Dialogfeld [Netzwerk- und DFÜ-Verbindungen]. Bei Windows XP wird das Dialogfeld [Netzwerkverbindungen] eingeblendet.

Rechtsklicken Sie auf das Symbol [LAN-Verbindung], und wählen Sie dann [Eigenschaften] aus dem Popup-Menü. Das Dialogfeld [Eigenschaften von LAN-Verbindung] erscheint. 3-42 Verwenden des Druckers in einem Netzwerk

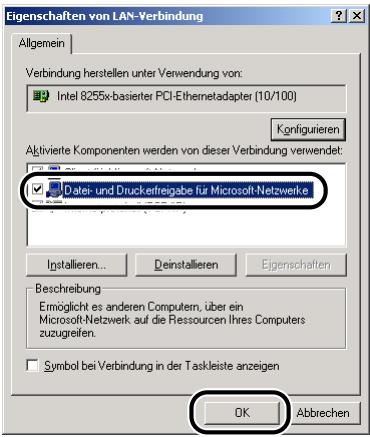

Überzeugen Sie sich, dass [Datei- und Druckerfreigabe für Microsoft-Netzwerke] gewählt ist, und klicken Sie dann auf [OK]. ■ Druckerfreigabe-Einstellungen HINWEIS Für Windows XP kann die Freigabeeinstellung nicht bei der Standardkonfiguration (bei den Einstellungen direkt nach der Installation) durchgeführt werden. Druckerfreigabe-Einstellungen setzen voraus, dass der [Netzwerkinstallations-Assistent] läuft und die Freigabe-Einstellungen zulässt. Weitere Einzelheiten finden Sie in der Online-Hilfe von Windows.

Für Windows 2000: Klicken Sie auf [Start] ➞ [Einstellungen] ➞ [Drucker]. Für Windows XP Professional: Klicken Sie auf [Start] ➞ [Drucker und Faxgeräte]. Für Windows XP Home Edition: Klicken Sie auf [Start] ➞ [Systemsteuerung] ➞ [Drucker und andere Hardware] ➞ [Drucker und Faxgeräte]. Der Ordner [Drucker] oder [Drucker und Faxgeräte] wird eingeblendet. Verwenden des Druckers in einem Netzwerk 3-43 Einrichten der Druckumgebung

Rechtsklicken Sie auf das Symbol [Canon LBP3200], und wählen Sie dann [Freigabe] aus dem Popup-Menü. Einrichten der Druckumgebung

Das Dialogfeld [Eigenschaften] für diesen Drucker wird eingeblendet.

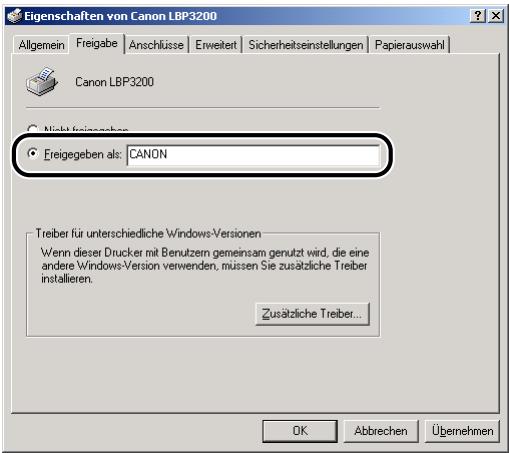

Wählen Sie [Freigegeben als] (für Windows XP, [Drucker freigeben]). Ändern Sie den Freigabenamen bei Bedarf. HINWEIS

• Die Freigabeeinstellungen können auch während der lokalen Installation vorgenommen werden.
• Geben Sie unter [Freigegeben als] keine Leerstellen oder Sonderzeichen ein. 3-44 Verwenden des Druckers in einem Netzwerk

Klicken Sie auf [Zusätzliche Treiber]. Das Dialogfeld [Zusätzliche Treiber] erscheint.

Wählen Sie für Windows 2000 die Option [Windows 95 oder 98], für Windows XP die Option [Windows 95, 98 und Me] aus, und klicken Sie dann auf [OK]. Legen Sie die mitgelieferte CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein. Wenn das Dialogfeld [Datenträger] erscheint, klicken Sie auf [OK]. Verwenden des Druckers in einem Netzwerk 3-45 Einrichten der Druckumgebung

Wenn Ihr CD-ROM-Laufwerk die Bezeichnung [D:] trägt, wählen Sie [D:\German\Win98], und klicken Sie dann auf [OK]. Das Kopieren der Dateien beginnt. Einrichten der Druckumgebung

Klicken Sie auf [Schließen]. Das Druckersymbol wechselt zum Druckerfreigabesymbol. Installation auf den Clients Dieser Abschnitt beschreibt die Download-Installation als Möglichkeit zur Installation des Druckertreibers auf den Clients. HINWEIS

• Auf den Clients kann sowohl Windows 98/Me als auch Windows 2000/XP installiert sein.
• Wenn der Druckserver unter Windows 98/Me läuft, kann keine Download-Installation zu Windows 2000/XP ausgeführt werden. Installieren über den [Assistent für die Druckerinstallation] WICHTIG Wenn Sie Windows 2000/XP verwenden, stellen Sie sicher, dass Sie sich beim Starten als Benutzer mit Administratorrechten anmelden. HINWEIS Die in diesem Abschnitt verwendeten Screenshots stammen aus Windows 2000. 3-46 Verwenden des Druckers in einem Netzwerk

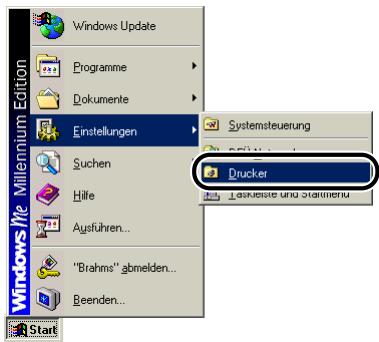

Klicken Sie im Menü [Start] auf [Einstellungen] ➞ [Drucker]. Der Ordner [Drucker] wird geöffnet. Doppelklicken Sie danach auf das Symbol [Drucker hinzufügen]. Für Windows XP Professional: Klicken Sie auf [Start] ➞ [Drucker und Faxgeräte] ➞ [Drucker hinzufügen]. Für Windows XP Home Edition: Klicken Sie auf [Start] ➞ [Systemsteuerung] ➞ [Drucker und andere Hardware] ➞ [Drucker und Faxgeräte] ➞ [Drucker hinzufügen]. Das Dialogfeld [Druckerinstallations-Assistent] erscheint.

Klicken Sie auf [Weiter].

Wählen Sie [Netzwerkdrucker] und klicken Sie auf [Weiter]. Einrichten der Druckumgebung

Verwenden des Druckers in einem Netzwerk 3-47

Für Windows 2000/XP klicken Sie auf [Weiter]. Für Windows 98/Me klicken Sie auf [Durchsuchen]. Einrichten der Druckumgebung

Wählen Sie das Verzeichnis des Druckservers, und klicken Sie dann auf [Weiter]. Für Windows 98/Me fahren Sie mit Schritt 7 fort. 3-48 Verwenden des Druckers in einem Netzwerk

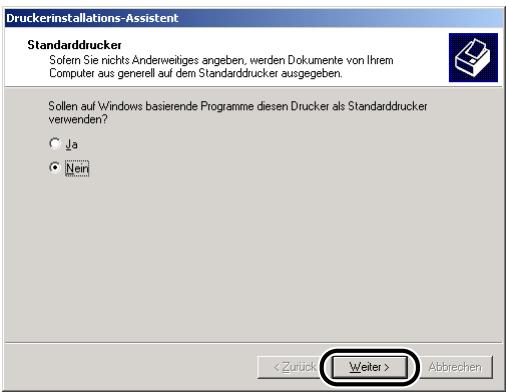

Wählen Sie aus, ob Sie diesen Drucker als Standarddrucker verwenden möchten, und klicken Sie dann auf [Weiter].

Einrichten der Druckumgebung

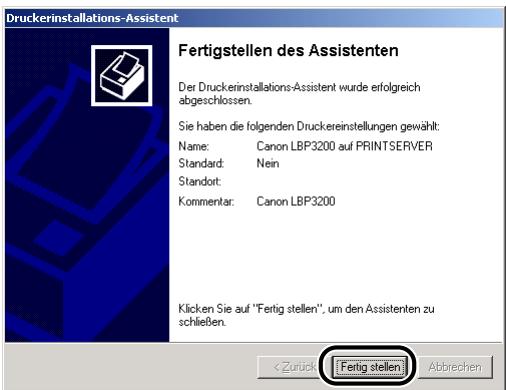

Klicken Sie auf [Fertig stellen]. HINWEIS Klicken Sie auf [Ja], wenn das Dialogfeld [Digitale Signatur nicht gefunden] angezeigt wird. Installieren über den [Windows-Explorer]

Für Windows Me/2000/XP: Klicken Sie im Menü [Start] auf ➞ [Programme] ([Alle Programme] für Windows XP) ➞ [Zubehör] ➞ [Windows-Explorer]. Für Windows 98: Klicken Sie auf [Start] ➞ [Programme] ➞ [Windows-Explorer]. Das Dialogfeld [Windows-Explorer] erscheint. Verwenden des Druckers in einem Netzwerk 3-49

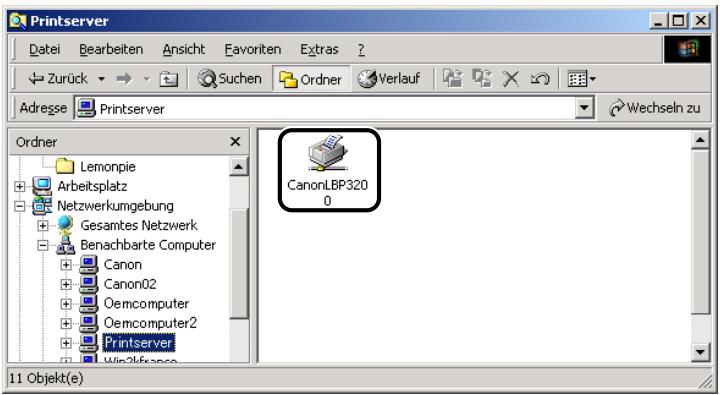

Wählen Sie den Druckserver aus [Netzwerkumgebung] aus, und doppelklicken Sie dann auf das Symbol [Canon LBP3200]. Alternativ verschieben Sie das Symbol [Canon LBP3200] durch Ziehen und Ablegen in den Ordner [Drucker]. Einrichten der Druckumgebung

3-50 Das Dialogfeld [Drucker] erscheint. Folgen Sie den Anweisungen auf dem Bildschirm. Verwenden des Druckers in einem Netzwerk Deinstallieren der CAPT-Software Durch Deinstallieren wird die CAPT-Software von Ihrem Computer entfernt. Die CAPT-Software kann auf folgende Weise deinstalliert werden.

Stellen Sie sicher, dass alle unten aufgeführten Dateien und Programme geschlossen werden.

• Statusfenster des Druckers

Öffnen Sie den Ordner [Canon LBP3200] auf dem Desktop, und doppelklicken Sie auf das Symbol [Deinstallation von Canon LBP3200]. Das Dialogfeld [Deinstallation von Canon LBP3200] wird eingeblendet. Das Dialogfeld [Deinstallation von Canon LBP3200] wird auch eingeblendet, wenn Sie im Menü [Start] auf ➞ [Programme] ([Alle Programme] bei Windows XP) ➞ [Canon LBP3200] und [Deinstallation von Canon LBP3200] klicken. Deinstallieren der CAPT-Software 3-51

Einrichten der Druckumgebung WICHTIG Wenn der Druckertreiber unter Windows 2000/XP von einem Benutzer mit Administratorrechten installiert wurde, kann er nur von einem Benutzer deinstalliert werden, der sich mit Administratorrechten anmeldet. Wenn Sie den Druckertreiber unter Windows 2000/XP deinstallieren möchten, stellen Sie sicher, dass Sie sich beim Starten von Windows 2000/XP als Benutzer mit Administratorrechten anmelden.

Klicken Sie auf [OK]. Der Deinstallationsvorgang beginnt, und ein Dialogfeld wird eingeblendet, in dem Sie zum Neustart des Computers aufgefordert werden. Einrichten der Druckumgebung

Klicken Sie auf [OK]. Windows startet neu. HINWEIS

• Wenn die CAPT-Software nicht deinstalliert werden kann, lesen Sie den Abschnitt "Wenn die Deinstallation erfolglos ist," auf S. 6-25. 3-52 Deinstallieren der CAPT-Software Drucken eines Dokuments

• KAPITEL Dieses Kapitel beschreibt das Verfahren zum Drucken von Dokumenten sowie die Funktionen dieses Druckers. Drucken aus einer Anwendung p. 4
• -2 Abbrechen eines Druckauftrags p. 4
• -6 Festlegen der Druckeinstellungen p. 4
• -7 Für Windows 98/Me p. 4
• -7 Für Windows 2000/XP p. 4
• -11 Verwenden der Druckfunktionen p. 4
• -16 Für Windows 98/Me p. 4
• -16 Für Windows 2000/XP p. 4
• -24 Drucken mehrerer Seiten auf einem Blatt Papier p. 4
• -34 Skalieren der Druckausgabe p. 4
• -35 Festlegen eines benutzerdefinierten Papierformats p. 4
• -37 Festlegen der Druckqualität p. 4
• -43 Festlegen der Tonerdichte p. 4
• -44 Festlegen der Auflösungsverfeinerung p. 4
• -45 Anzeigen der Druckereinstellungen / Wiederherstellen der Standardeinstellungen p. 4
• -46 Statusfenster des Druckers p. 4
• -48 Verwendung des Statusfensters des Druckers p. 4
• -48 Anzeige des Statusfensters des Druckers p. 4
• -50 Schließen des Statusfensters des Druckers p. 4
• -50 Festlegen der Voreinstellungen p. 4
• -50 Netzwerkdrucker-Status -53 4-1 Drucken aus einer Anwendung Nachdem Sie die Software installiert haben, können Sie jetzt Druckaufträge absenden. Die folgenden Anweisungen beschreiben das Verfahren zum Drucken aus einer Anwendung, wozu das Programm "Acrobat Reader" auf der beiliegenden CD-ROM als Beispiel verwendet wird. p. 4

Drucken eines Dokuments

Legen Sie Papier in die Kassette oder den manuellen Einzugschacht ein. HINWEIS Anweisungen zum Drucken auf Normal-Papier, schwerem Papier, Etiketten und Folien finden Sie unter "Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien," auf S. 2-14. Hinweise zu Umschlägen finden Sie unter "Bedrucken von Umschlägen," auf S. 2-28; bei benutzerdefiniertem Papier sehen Sie unter "Drucken auf benutzerdefiniertem Papier," auf S. 2-42 nach.

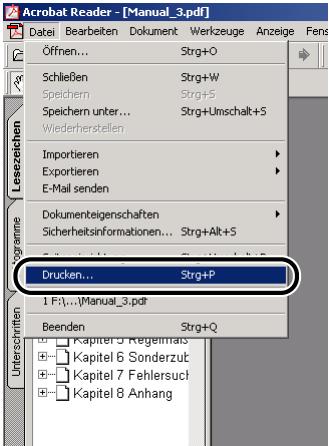

4-2 Öffnen Sie eine PDF-Datei, die Sie mit Acrobat Reader drucken möchten, und wählen Sie dann [Seiteneinrichtung] aus dem Menü [Datei]. Drucken aus einer Anwendung

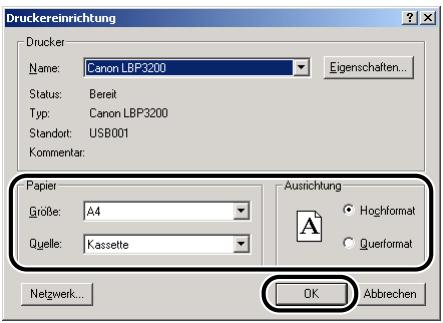

Geben Sie das Papierformat des Dokuments und die Druckausrichtung an, und klicken Sie dann auf [OK]. Wählen Sie [Drucken] aus dem Menü [Datei].

Drucken eines Dokuments

Der Druckertreiber startet, und das Dialogfeld [Drucken] erscheint. Drucken aus einer Anwendung 4-3

Wählen Sie [Canon LBP3200] unter [Name] aus, und geben Sie dann die Druckeinstellungen an. Drucken eines Dokuments

Wenn Sie noch detailliertere Einstellungen angeben möchten, klicken Sie auf [Eigenschaften]. Das Dialogfeld [Eigenschaften] für diesen Drucker wird eingeblendet. HINWEIS

• Der in diesem Dialogfeld gezeigte Druckername kann im Ordner [Drucker] (bei Windows XP im Ordner [Drucker und Faxgeräte]) geändert werden.
• Die Vorgehensweise zum Anzeigen des Druckereigenschaften-Dialogfelds ist je nach Anwendung unterschiedlich. 4-4 Drucken aus einer Anwendung

Geben Sie die Druckeinstellungen in den Registern [Seite einrichten], [Endverarbeitung] und [Qualität] ein, und klicken dann auf [OK]. Drucken eines Dokuments

Das Dialogfeld [Drucken] erscheint wieder. HINWEIS Wir empfehlen, den Inhalt des Registerblatts [Seite einrichten] für jeden Druckauftrag zu prüfen.

Klicken Sie auf [OK]. Der Drucker beginnt zu drucken. HINWEIS

• Wenn beim Drucken Probleme auftreten, lesen Sie Kapitel 6 "Fehlerbehebung".
• "Verwenden der Druckfunktionen," auf S. 4-16 beschreibt die Verwendung der Funktionen des Druckers und Druckertreibers. Durch Eingabe der Einstellungen für den Drucker und Druckertreiber je nach Zielstellung können Sie diesen Drucker optimal ausnutzen. Drucken aus einer Anwendung 4-5 Abbrechen eines Druckauftrags Sie können einen Druckauftrag im Statusfenster des Druckers abbrechen, unterbrechen oder fortsetzen.

Startet den Druck. Das Statusfenster des Druckers erscheint. HINWEIS Das Statusfenster des Druckers erscheint möglicherweise nicht, was von den Einstellungen für [Druckerstatusfenster anzeigen] im Menü [Voreinstellungen] abhängt. (Siehe "Festlegen der Voreinstellungen," auf S. 4-50.) Drucken eines Dokuments

Klicken Sie auf die Schaltfläche für den gewünschten Vorgang in der Symbolleiste. ● Abbrechen des Druckauftrags ❑ Klicken Sie auf

● Unterbrechen des Druckauftrags ❑ Klicken Sie auf

● Fortsetzen des Druckauftrags ❑ Klicken Sie auf 4-6 Abbrechen eines Druckauftrags

Festlegen der Druckeinstellungen Die CAPT-Software des LBP3200 ermöglicht die Angabe verschiedener Druckeinstellungen. Zeigen Sie zum Festlegen der Druckeinstellungen zuerst das Dialogfeld [Eigenschaften von Drucker] oder [Dokumenteigenschaften] an. Führen Sie die unten angegebenen Schritte für Ihr Betriebssystem aus, um die Eigenschaften-Dialogfelder anzuzeigen. Für Windows 98/Me Wenn Sie das Dialogfeld [Dokumenteigenschaften] aus Ihrer Anwendung anzeigen, können Sie die Einstellungen für einen bestimmten Druckauftrag festlegen. Wenn Sie das Dialogfeld [Eigenschaften von Drucker] aus dem Ordner [Drucker] anzeigen, können Sie die ursprünglichen Einstellungen für alle Druckaufträge festlegen. Anzeigen des Dialogfelds [Dokumenteigenschaften] aus der Anwendung Dieser Abschnitt beschreibt das Verfahren zum Drucken aus einer Anwendung, wozu das Programm "Acrobat Reader" auf der beiliegenden CD-ROM als Beispiel verwendet wird. Festlegen der Druckeinstellungen 4-7 Drucken eines Dokuments

Wählen Sie [Drucken] aus dem Menü [Datei] in der Anwendung. Drucken eines Dokuments

Das Dialogfeld [Drucken] erscheint. HINWEIS Die Druckverfahren sind je nach Anwendung unterschiedlich. Informationen über Druckaufträge finden Sie in der Dokumentation Ihrer Anwendung.

4-8 Bestätigen Sie den Druckernamen, und klicken Sie dann auf [Eigenschaften]. Festlegen der Druckeinstellungen Das Dialogfeld [Dokumenteigenschaften] erscheint.

Klicken Sie im Menü [Start] auf [Einstellungen] ➞ [Drucker]. Der Ordner [Drucker] erscheint. Festlegen der Druckeinstellungen 4-9 Drucken eines Dokuments

Anzeigen des Dialogfelds [Eigenschaften von Drucker] aus dem Ordner [Drucker]

Wählen Sie das Symbol [Canon LBP3200] und anschließend [Eigenschaften] aus dem Menü [Datei].

Drucken eines Dokuments Das Dialogfeld [Eigenschaften von Drucker] erscheint. HINWEIS Das Dialogfeld [Eigenschaften von Drucker] kann auch durch Rechtsklicken auf das Symbol [Canon LBP3200] und Wählen von [Eigenschaften] aus dem Popup-Menü geöffnet werden. 4-10 Festlegen der Druckeinstellungen Für Windows 2000/XP Wenn Sie das Dialogfeld [Dokumenteigenschaften] aus Ihrer Anwendung anzeigen, können Sie die Einstellungen für einen bestimmten Druckauftrag festlegen. Wenn Sie das Dialogfeld [Dokumenteigenschaften] aus dem Ordner [Drucker] anzeigen, können Sie die ursprünglichen Einstellungen für alle Druckaufträge festlegen. Wenn Sie das Dialogfeld [Eigenschaften von Drucker] aus dem Ordner [Drucker] anzeigen, können Sie u. a. das benutzerdefinierte Papier auswählen. HINWEIS Volle Zugriffsrechte sind für die Angabe von Einstellungen für den Ordner [Drucker] erforderlich. Wenn Sie das Dialogfeld [Dokumenteigenschaften] nicht vom Ordner [Drucker] anzeigen können, rufen Sie das Dialogfeld in der Anwendung auf. Anzeigen des Dialogfelds [Dokumenteigenschaften] aus der Anwendung Dieser Abschnitt beschreibt das Verfahren zum Drucken aus einer Anwendung, wozu das Programm "Acrobat Reader" auf der beiliegenden CD-ROM als Beispiel verwendet wird.

Wählen Sie [Drucken] aus dem Menü [Datei] in der Anwendung. Festlegen der Druckeinstellungen 4-11 Drucken eines Dokuments

Bestätigen Sie den Druckernamen, und klicken Sie dann auf [Eigenschaften]. Drucken eines Dokuments

Das Dialogfeld [Dokumenteigenschaften] erscheint. HINWEIS Das Dialogfeld [Dokumenteigenschaften] kann auch durch Rechtsklicken auf das Symbol [Canon LBP3200] und Wählen von [Druckeinstellungen] aus dem Popup-Menü geöffnet werden. 4-12 Festlegen der Druckeinstellungen Anzeigen des Dialogfelds [Dokumenteigenschaften] aus dem Ordner [Drucker]

Klicken Sie im Menü [Start] auf [Einstellungen] ➞ [Drucker]. Für Windows XP Professional: Klicken Sie auf [Start] ➞ [Drucker und Faxgeräte]. Für Windows XP Home Edition: Klicken Sie auf [Start] ➞ [Systemsteuerung] ➞ [Drucker und andere Hardware] ➞ [Drucker und Faxgeräte]. Der Ordner [Drucker] erscheint.

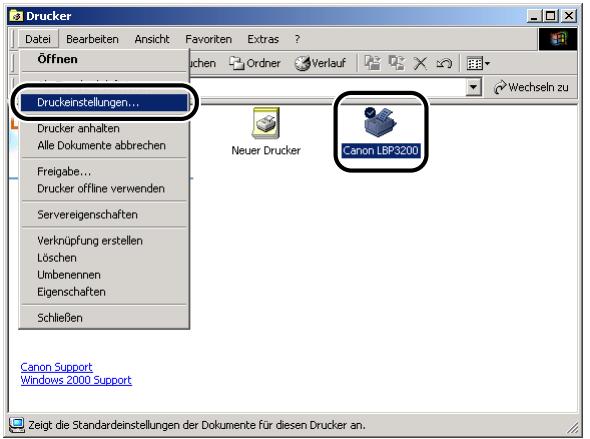

Wählen Sie das Symbol [Canon LBP3200] und anschließend [Druckeinstellungen] aus dem Menü [Datei]. Festlegen der Druckeinstellungen 4-13 Drucken eines Dokuments

Das Dialogfeld [Dokumenteigenschaften] erscheint. HINWEIS Das Dialogfeld [Dokumenteigenschaften] kann auch durch Rechtsklicken auf das Symbol [Canon LBP3200] und Wählen von [Druckeinstellungen] aus dem Popup-Menü geöffnet werden. Drucken eines Dokuments

Anzeigen des Dialogfelds [Eigenschaften von Drucker] aus dem Ordner [Drucker]

Klicken Sie im Menü [Start] auf [Einstellungen] ➞ [Drucker]. Für Windows XP Professional: Klicken Sie auf [Start] ➞ [Drucker und Faxgeräte]. Für Windows XP Home Edition: Klicken Sie auf [Start] ➞ [Systemsteuerung] ➞ [Drucker und andere Hardware] ➞ [Drucker und Faxgeräte]. Der Ordner [Drucker] erscheint. 4-14 Festlegen der Druckeinstellungen Wählen Sie das Symbol [Canon LBP3200] und anschließend [Eigenschaften] aus dem Menü [Datei].

Drucken eines Dokuments

Das Dialogfeld [Eigenschaften von Drucker] erscheint. HINWEIS Das Dialogfeld [Eigenschaften von Drucker] kann auch durch Rechtsklicken auf das Symbol [Canon LBP3200] und Wählen von [Eigenschaften] aus dem Popup-Menü geöffnet werden. Festlegen der Druckeinstellungen 4-15 Verwenden der Druckfunktionen Für Windows 98/Me Das Dialogfeld [Eigenschaften von Drucker] und das Dialogfeld [Dokumenteigenschaften] enthalten die folgenden Register, mit denen Sie verschiedene Druckfunktionen eingeben können. Durch Klicken auf die Register können Sie zwischen Blättern umschalten. Dieser Abschnitt beschreibt die Arten der Druckeinstellungen, die auf jedem Registerblatt eingegeben werden können.

[Dokumenteigenschaften] - Registerblatt [Seite einrichten] - Registerblatt [Endverarbeitung] - Registerblatt [Qualität]

• Dialogfeld [Eigenschaften von Drucker] - Registerblatt [Allgemein] - Registerblatt [Details] - Registerblatt [Freigabe] - Registerblatt [Seite einrichten] - Registerblatt [Endverarbeitung] - Registerblatt [Qualität] Drucken eines Dokuments

• Dialogfeld HINWEIS Weitere Einzelheiten über die Bedienung finden Sie in der Online-Hilfe. Die Online-Hilfe kann auf folgende Weise angezeigt werden. Klicken Sie auf eine Stelle der Online-Hilfe, um die angezeigte Online-Hilfe zu schließen. - Durch Drücken der [TAB]-Taste bewegen Sie den Cursor auf das anzuzeigende Element. Danach drücken Sie die [F1]-Taste. - Rechtsklicken Sie auf ein anzuzeigendes Element, und klicken Sie dann im Popup-Menü auf [Direkthilfe]. - Klicken Sie in der [Titelleiste] auf [ ] (Hilfe), setzen Sie den [?]-Cursor auf das gewünschte Element, und klicken Sie anschließend darauf. 4-16 Verwenden der Druckfunktionen Registerblatt [Seite einrichten] Auf dem Registerblatt [Seite einrichten] können Sie die folgenden Druckeinstellungen vornehmen. ■ Papierformat Zeigen Sie das Pulldown-Menü [Papierformat] an, und wählen Sie dann das gewünschte Papierformat aus. Die folgenden Papierformate können gewählt werden.
• Umschlag DL (110,0 mm x 220,0 mm, 4,33 Zoll x 8,66 Zoll)
• Umschlag COM10 (104,9 mm x 241,3 mm, 4,13 Zoll x 9,50 Zoll)
• Umschlag C5 (162,0 mm x 229,0 mm, 6,38 Zoll x 9,02 Zoll)
• Umschlag Monarch (98,5 mm x 190,5 mm, 3,88 Zoll x 7,50 Zoll)
• Größe 1 (Benutzerdefiniertes Papier, Name änderbar) (Siehe S. 4-37.)
• Größe 2 (Benutzerdefiniertes Papier, Name änderbar) (Siehe S. 4-37.)
• Größe 3 (Benutzerdefiniertes Papier, Name änderbar) (Siehe S. 4-37.) Verwenden der Druckfunktionen 4-17 Drucken eines Dokuments

■ Ausgabeformat Rufen Sie das Pulldown-Menü [Ausgabeformat] auf, und wählen Sie das gewünschte Papierformat. Die folgenden Papierformate können gewählt werden:

• Umschlag DL (110,0 mm x 220,0 mm, 4,33 Zoll x 8,66 Zoll)

• Umschlag Monarch (98,5 mm x 190,5 mm, 3,88 Zoll x 7,50 Zoll) Drucken eines Dokuments

• Größe 1 (Benutzerdefiniertes Papier, Name änderbar) (Siehe S. 4-37.)
• Größe 2 (Benutzerdefiniertes Papier, Name änderbar) (Siehe S. 4-37.)
• Größe 3 (Benutzerdefiniertes Papier, Name änderbar) (Siehe S. 4-37.) HINWEIS
• Beim Drucken auf Papier mit dem gleichen Format wie [Papierformat] wählen Sie [An Papierformat anpassen].
• Wenn Sie ein Papierformat wählen, das von dem unter [Papierformat] angegebenen Wert abweicht, wird der Druckauftrag automatisch verkleinert oder vergrößert, um auf die Seite zu passen.
• Wenn für die [Papierformat] A3 oder B4 angegeben und [An Papierformat anpassen] für [Ausgabeformat] gewählt wurde, wird der Druckauftrag automatisch auf Papier des (Standard)-Formats A4 verkleinert.
• Wenn Sie Papierformat, Kopienzahl und Ausrichtung in Ihrer Anwendung angeben können, müssen Sie die Einstellungen nicht auf dem Registerblatt [Seite einrichten] festlegen. ■ Kopien Erlaubt es Ihnen, die Anzahl der zu druckenden Kopien einzugeben. Klicken Sie auf den Drehfeld-Button [Kopien], oder geben Sie eine Zahl im Drehfeld ein. Sie können eine Eingabe von 1 bis 999 zu druckenden Exemplaren vornehmen. ■ Ausrichtung Erlaubt es, entweder Hochformat oder Querformat als Ausrichtung zu wählen. Wählen Sie für die [Ausrichtung] entweder [Hochformat] oder [Querformat]. 4-18 Verwenden der Druckfunktionen ■ Seitenlayout (Siehe S. 4-34.) Mehrere Seiten können auf einem Blatt Papier gedruckt werden. Die Anzahl der wählbaren Seiten beträgt 1, 2, 4, 8 oder 9 (Seiten je Blatt). Wenn Sie 2, 4, 8 oder 9 (Seiten je Blatt) wählen, erscheint das Pulldown-Menü [Seitenfolge], in dem Sie die Reihenfolge der Seiten eingeben können. ■ Manuelle Skalierung / Seitenfolge (Siehe S. 4-35.) Wenn [1 Seite je Blatt] für [Seitenlayout] gewählt ist, erscheint [Manuelle Skalierung]. Wenn 2, 4, 8 oder 9 (Seiten je Blatt) für [Seitenlayout] gewählt wurde, erscheint [Seitenfolge].
• [Manuelle Skalierung]: Wenn die Einstellungen in [Papierformat] und [Ausgabeformat] ■ Papierart Wählen Sie die Art des zu verwendenden Papiers. Legen Sie Folgendes fest. Papierart Druckertreibereinstellung Normal-Papier (64 - 90 g/m2) [Normal-Papier] [Normal-Papier L] *1 Schweres Papier (91 - 163 g/m2) [Schweres Papier] [Schweres Papier H] *2 Folie [Folien] Etikett [Schweres Papier] [Schweres Papier H] *3 Umschlag

*1 Wenn sich das Papier übermäßig verwellt, wenn es bei gewählter Option [Normal-Papier] bedruckt wird, wählen Sie [Normal-Papier L]. *2 Wenn die Fixierung der Druckfarbe nicht ausreichend ist, wenn mit der Option [Schweres Papier] gedruckt wird, wählen Sie [Schweres Papier H]. *3 Für das Bedrucken von Etiketten wählen Sie [Schweres Papier] als Papierart aus. Wenn die Fixierung der Druckfarbe nicht ausreichend ist, wenn mit der Option [Schweres Papier] gedruckt wird, wählen Sie [Schweres Papier H]. *4 Für das Bedrucken von Umschlägen wählen Sie eine der Optionen [Umschlag C5], [Umschlag COM10], [Umschlag DL] oder [Umschlag Monarch] als Papierformat aus. Danach erfolgt das Drucken automatisch im geeigneten Druckmodus. Sie müssen die Papierart nicht festlegen. ■ Benutzerdefiniertes Papierformat (Siehe S. 4-37.) Das unten angezeigte Dialogfeld erscheint durch Klicken auf [Benutzerdefiniertes Papierformat]. Das Dialogfeld dient zur Eingabe der Höhe und Breite von benutzerdefinierten Papierformaten, die sich von Standard-Papierformaten unterscheiden. Verwenden der Druckfunktionen 4-19

Drucken eines Dokuments unterschiedlich sind, wird der Skalierfaktor automatisch angepasst, wodurch das Druckbild verkleinert oder vergrößert wird. Wenn Sie den Skalierfaktor manuell angeben wollen, wählen Sie [Manuelle Skalierung] und geben den Wert im Drehfeld ein. Sie können eine Eingabe von 10 bis 200 % vornehmen.

• [Seitenfolge]: Sie können die Seitenfolge beim Drucken mehrerer Seiten auf einem Blatt Papier wählen. Bis zu 3 benutzerdefinierte Papierformate können im LBP3200 eingegeben werden. Registerblatt [Endverarbeitung] Auf dem Registerblatt [Endverarbeitung] können Sie die folgenden Druckeinstellungen vornehmen. Drucken eines Dokuments

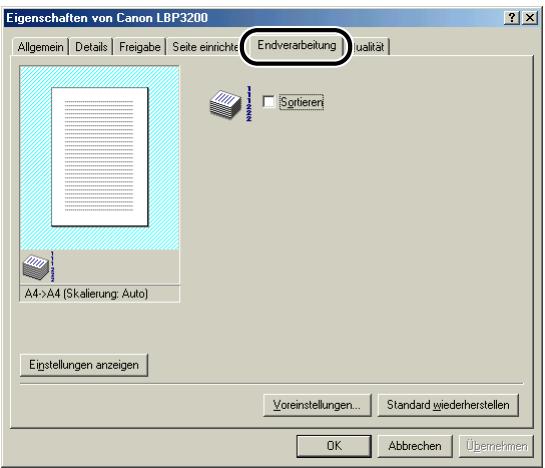

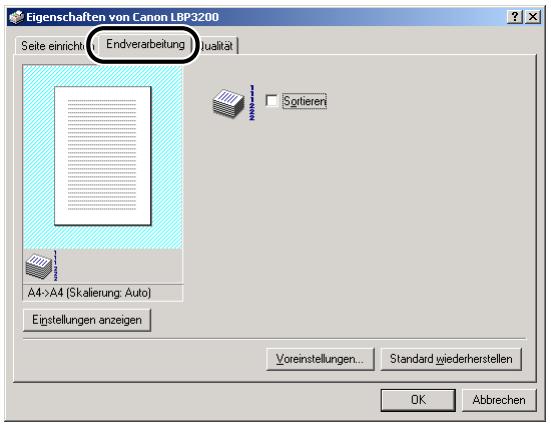

■ Sortieren Wenn mehrere Seiten des Dokuments in mehreren Kopien gedruckt werden, können Sie auswählen, ob die Kopien sortiert werden sollen. Wenn die Option [Sortieren] nicht aktiviert ist, wird die angegebene Anzahl der Kopien für jede Seite gedruckt. Wird die Option [Sortieren] aktiviert, werden die Kopien während des Druckens sortiert. 4-20 Verwenden der Druckfunktionen ■ Voreinstellungen Das unten gezeigte Dialogfeld erscheint durch Klicken auf [Voreinstellungen]. Registerblatt [Qualität] Auf dem Registerblatt [Qualität] können Sie die folgenden Druckeinstellungen vornehmen. ■ Auflösung Erlaubt es Ihnen, die Feinheit der Bilder festzulegen. Wählen Sie [600 dpi] oder [300 dpi]. Verwenden der Druckfunktionen 4-21

Drucken eines Dokuments Wenn die Option [Druckvorgang auch bei nicht übereinstimmendem Papierformat ausführen] aktiviert ist, wird der Druckvorgang auf dem momentan eingelegten Papier ausgeführt. Dabei spielt die Einstellung unter [Ausgabeformat] auf dem Registerblatt [Seite einrichten] keine Rolle. Wenn die Option nicht aktiviert ist und die Einstellung unter [Ausgabeformat] für einen auszuführenden Druckauftrag von der Einstellung unter [Ausgabeformat] für einen kürzlich ausgeführten Druckauftrag abweicht, werden im Statusfenster des Druckers eine Meldung angezeigt und der Druckvorgang angehalten. Jedoch werden bei einem Druckauftrag, der direkt nach dem Einschalten des Druckers oder nach dem Herausziehen und erneuten Einführen der Kassette ausgeführt wird, keine Meldung im Statusfenster des Druckers angezeigt und der Druckauftrag auf dem momentan eingelegten Papier ausgeführt. Dabei spielt die Einstellung unter [Ausgabeformat] keine Rolle. ■ Halbtoneinstellungen Dient zum Auswählen der Verarbeitung von Halbtönen zum Drucken von Farb- oder Graustufenbildern. [Muster 1] Eignet sich zum Drucken von allgemeinen Dokumenten. [Muster 2] Die Schärfe wird erhöht, wenn fotorealistische Bilder gedruckt werden. Dient zum Drucken von Bildern einer Person oder zum Betonen der Dunkelheit. [Muster 3] Farbige Buchstaben und dünne Linien werden deutlicher gedruckt. ■ Helligkeit / Kontrast Zum Festlegen der Einstellungen klicken Sie auf das Drehfeld für [Helligkeit] bzw. [Kontrast]. Die Einstellungen können auch festgelegt werden, indem der Schieberegler nach rechts bzw. links verschoben wird. Sie können eine Eingabe von -80 bis 80% vornehmen. ■ Details

Drucken eines Dokuments Das unten gezeigte Dialogfeld erscheint durch Klicken auf [Details].

• Zum Ändern der Einstellungen für die Druckdichte ziehen Sie den Schieberegler für [Tonerdichte] nach rechts bzw. links.
• Wenn Sie [Tonersparmodus verwenden] aktivieren, können Sie Toner sparen.
• Wenn Sie die Option [Auflösungsverfeinerung] aktivieren, glättet der Drucker automatisch schartig erscheinende Buchstaben oder Grafiken. WICHTIG Bei Verwendung des Tonersparmodus kann die Druckdichte abnehmen, wodurch gedruckter Text ungleichmäßig wirkt. 4-22 Verwenden der Druckfunktionen Registerblatt [Allgemein] Zeigt den Druckernamen an. Dient zum Drucken einer Testseite. Drucken eines Dokuments

Registerblatt [Details] Dieses Dialogfeld erlaubt Ihnen, die Einstellungen für Druckeranschluss und Spooling anzugeben sowie Treiber hinzuzufügen. Verwenden der Druckfunktionen 4-23 Registerblatt [Freigabe] Dient zum Festlegen, ob der Drucker freigegeben werden soll. HINWEIS Wenn [Datei- und Druckerfreigabe für Microsoft-Netzwerke] nicht zu den Netzwerkeinstellungen hinzugefügt wurde, wird das Registerblatt [Freigabe] nicht angezeigt. (Siehe S. 3-37.) Drucken eines Dokuments

Für Windows 2000/XP Das Dialogfeld [Eigenschaften von Drucker] und das Dialogfeld [Dokumenteigenschaften] enthalten die folgenden Register, mit denen Sie verschiedene Druckfunktionen eingeben können. Durch Klicken auf die Register können Sie zwischen Blättern umschalten. Dieser Abschnitt beschreibt die Arten der Druckeinstellungen, die auf jedem Registerblatt eingegeben werden können.

• Dialogfeld [Dokumenteigenschaften] - Registerblatt [Seite einrichten] - Registerblatt [Endverarbeitung] - Registerblatt [Qualität]
• Dialogfeld [Eigenschaften von Drucker] - Registerblatt [Allgemein] - Registerblatt [Freigabe] - Registerblatt [Anschlüsse] - Registerblatt [Erweitert] - Registerblatt [Sicherheitseinstellungen] - Registerblatt [Papierauswahl] 4-24 Verwenden der Druckfunktionen HINWEIS Weitere Einzelheiten über die Bedienung finden Sie in der Online-Hilfe. Die Online-Hilfe kann auf folgende Weise angezeigt werden. Klicken Sie auf eine Stelle der Online-Hilfe, um die angezeigte Online-Hilfe zu schließen. - Durch Drücken der [TAB]-Taste bewegen Sie den Cursor auf das anzuzeigende Element. Danach drücken Sie die [F1]-Taste. - Rechtsklicken Sie auf ein anzuzeigendes Element, und klicken Sie dann im Popup-Menü auf [Direkthilfe]. - Klicken Sie in der [Titelleiste] auf [ ] (Hilfe), setzen Sie den [?]-Cursor auf das gewünschte Element, und klicken Sie anschließend darauf. Registerblatt [Seite einrichten] Auf dem Registerblatt [Seite einrichten] können Sie die folgenden Druckeinstellungen vornehmen. Drucken eines Dokuments

■ Papierformat Zeigen Sie das Pulldown-Menü [Papierformat] an, und wählen Sie dann das gewünschte Papierformat aus. Die folgenden Papierformate können gewählt werden.

• Umschlag DL (110,0 mm x 220,0 mm, 4,33 Zoll x 8,66 Zoll)
• Umschlag COM10 (104,9 mm x 241,3 mm, 4,13 Zoll x 9,50 Zoll)
• Umschlag C5 (162,0 mm x 229,0 mm, 6,38 Zoll x 9,02 Zoll)
• Umschlag Monarch (98,5 mm x 190,5 mm, 3,88 Zoll x 7,50 Zoll) Verwenden der Druckfunktionen 4-25

• Größe 1 (Benutzerdefiniertes Papier, Name änderbar) (Siehe S. 4-37.)
• Größe 2 (Benutzerdefiniertes Papier, Name änderbar) (Siehe S. 4-37.)
• Größe 3 (Benutzerdefiniertes Papier, Name änderbar) (Siehe S. 4-37.) ■ Ausgabeformat Rufen Sie das Pulldown-Menü [Ausgabeformat] auf, und wählen Sie das gewünschte Papierformat. Die folgenden Papierformate können gewählt werden:
• An Papierformat anpassen

• US-Executive (184,1 mm x 266,7 mm, 7,25 Zoll x 10,50 Zoll) Drucken eines Dokuments

• Umschlag DL (110,0 mm x 220,0 mm, 4,33 Zoll x 8,66 Zoll)
• Umschlag COM10 (104,9 mm x 241,3 mm, 4,13 Zoll x 9,50 Zoll)
• Umschlag C5 (162,0 mm x 229,0 mm, 6,38 Zoll x 9,02 Zoll)
• Umschlag Monarch (98,5 mm x 190,5 mm, 3,88 Zoll x 7,50 Zoll)
• Größe 1 (Benutzerdefiniertes Papier, Name änderbar) (Siehe S. 4-37.)
• Größe 2 (Benutzerdefiniertes Papier, Name änderbar) (Siehe S. 4-37.)
• Größe 3 (Benutzerdefiniertes Papier, Name änderbar) (Siehe S. 4-37.) HINWEIS
• Beim Drucken auf Papier mit dem gleichen Format wie [Papierformat] wählen Sie [An Papierformat anpassen].
• Wenn Sie ein Papierformat wählen, das von dem unter [Papierformat] angegebenen Wert abweicht, wird der Druckauftrag automatisch verkleinert oder vergrößert, um auf die Seite zu passen.
• Wenn für die [Papierformat] A3 oder B4 angegeben und [An Papierformat anpassen] für [Ausgabeformat] gewählt wurde, wird der Druckauftrag automatisch auf Papier des (Standard)-Formats A4 verkleinert.
• Wenn Sie Papierformat, Kopienzahl und Ausrichtung in Ihrer Anwendung angeben können, müssen Sie die Einstellungen nicht auf dem Registerblatt [Seite einrichten] festlegen. ■ Kopien Erlaubt es Ihnen, die Anzahl der zu druckenden Kopien einzugeben. Klicken Sie auf den Drehfeld-Button [Kopien], oder geben Sie eine Zahl im Drehfeld ein. Sie können eine Eingabe von 1 bis 999 zu druckenden Exemplaren vornehmen. ■ Ausrichtung Erlaubt es, entweder Hochformat oder Querformat als Ausrichtung zu wählen. Wählen Sie für die [Ausrichtung] entweder [Hochformat] oder [Querformat]. 4-26 Verwenden der Druckfunktionen ■ Seitenlayout (Siehe S. 4-34.) Mehrere Seiten können auf einem Blatt Papier gedruckt werden. Die Anzahl der wählbaren Seiten beträgt 1, 2, 4, 8 oder 9 (Seiten je Blatt). Wenn Sie 2, 4, 8 oder 9 (Seiten je Blatt) wählen, erscheint das Pulldown-Menü [Seitenfolge], in dem Sie die Reihenfolge der Seiten eingeben können. ■ Manuelle Skalierung / Seitenfolge (Siehe S. 4-35.) Wenn [1 Seite je Blatt] für [Seitenlayout] gewählt ist, erscheint [Manuelle Skalierung]. Wenn 2, 4, 8 oder 9 (Seiten je Blatt) für [Seitenlayout] gewählt wurde, erscheint [Seitenfolge].
• [Manuelle Skalierung]: Wenn die Einstellungen in [Papierformat] und [Ausgabeformat] ■ Papierart Wählen Sie die Art des zu verwendenden Papiers. Legen Sie Folgendes fest. Papierart Druckertreibereinstellung Normal-Papier (64 - 90 g/m2) [Normal-Papier] [Normal-Papier L] *1 Schweres Papier (91 - 163 g/m2) [Schweres Papier] [Schweres Papier H] *2 Folie [Folien] Etikett [Schweres Papier] [Schweres Papier H] *3 Umschlag

*1 Wenn sich das Papier übermäßig verwellt, wenn es bei gewählter Option [Normal-Papier] bedruckt wird, wählen Sie [Normal-Papier L]. *2 Wenn die Fixierung der Druckfarbe nicht ausreichend ist, wenn mit der Option [Schweres Papier] gedruckt wird, wählen Sie [Schweres Papier H]. *3 Für das Bedrucken von Etiketten wählen Sie [Schweres Papier] als Papierart aus. Wenn die Fixierung der Druckfarbe nicht ausreichend ist, wenn mit der Option [Schweres Papier] gedruckt wird, wählen Sie [Schweres Papier H]. *4 Für das Bedrucken von Umschlägen wählen Sie eine der Optionen [Umschlag C5], [Umschlag COM10], [Umschlag DL] oder [Umschlag Monarch] als Papierformat aus. Danach erfolgt das Drucken automatisch im geeigneten Druckmodus. Sie müssen die Papierart nicht festlegen. Verwenden der Druckfunktionen 4-27

Drucken eines Dokuments unterschiedlich sind, wird der Skalierfaktor automatisch angepasst, wodurch das Druckbild verkleinert oder vergrößert wird. Wenn Sie den Skalierfaktor manuell angeben wollen, wählen Sie [Manuelle Skalierung] und geben den Wert im Drehfeld ein. Sie können eine Eingabe von 10 bis 200 % vornehmen.

• [Seitenfolge]: Sie können die Seitenfolge beim Drucken mehrerer Seiten auf einem Blatt Papier wählen. Registerblatt [Endverarbeitung] Auf dem Registerblatt [Endverarbeitung] können Sie die folgenden Druckeinstellungen vornehmen. Drucken eines Dokuments

■ Sortieren Wenn mehrere Seiten des Dokuments in mehreren Kopien gedruckt werden, können Sie auswählen, ob die Kopien sortiert werden sollen. Wenn die Option [Sortieren] nicht aktiviert ist, wird die angegebene Anzahl der Kopien für jede Seite gedruckt. Wird die Option [Sortieren] aktiviert, werden die Kopien während des Druckens sortiert. ■ Voreinstellungen Das unten gezeigte Dialogfeld erscheint durch Klicken auf [Voreinstellungen]. 4-28 Verwenden der Druckfunktionen

• Wenn die Option [Druckvorgang auch bei nicht übereinstimmendem Papierformat Registerblatt [Qualität] Auf dem Registerblatt [Qualität] können Sie die folgenden Druckeinstellungen vornehmen. ■ Auflösung Erlaubt es Ihnen, die Feinheit der Bilder festzulegen. Wählen Sie [600 dpi] oder [300 dpi]. Verwenden der Druckfunktionen

Drucken eines Dokuments ausführen] aktiviert ist, wird der Druckvorgang auf dem momentan eingelegten Papier ausgeführt. Dabei spielt die Einstellung unter [Ausgabeformat] auf dem Registerblatt [Seite einrichten] keine Rolle. Wenn die Option nicht aktiviert ist und die Einstellung unter [Ausgabeformat] für einen auszuführenden Druckauftrag von der Einstellung unter [Ausgabeformat] für einen kürzlich ausgeführten Druckauftrag abweicht, werden im Statusfenster des Druckers eine Meldung angezeigt und der Druckvorgang angehalten. Jedoch werden bei einem Druckauftrag, der direkt nach dem Einschalten des Druckers oder nach dem Herausziehen und erneuten Einführen der Kassette ausgeführt wird, keine Meldung im Statusfenster des Druckers angezeigt und der Druckauftrag auf dem momentan eingelegten Papier ausgeführt. Dabei spielt die Einstellung unter [Ausgabeformat] keine Rolle.

• [EMF-Spooling] erlaubt es Ihnen, das Spool-Dateiformat einzugeben. Wenn dieses Kontrollkästchen aktiviert ist, wird die Datei im Metafile-Format gespoolt. Ist dieses Kontrollkästchen deaktiviert, wird die Datei im RAW-Format gespoolt. Wenn Sie den Drucker als Netzwerkdrucker eingerichtet haben, werden Dateien immer im RAW-Format gespoolt. 4-29 ■ Halbtoneinstellungen Dient zum Auswählen der Verarbeitung von Halbtönen zum Drucken von Farb- oder Graustufenbildern. [Muster 1] Eignet sich zum Drucken von allgemeinen Dokumenten. [Muster 2] Die Schärfe wird erhöht, wenn fotorealistische Bilder gedruckt werden. Dient zum Drucken von Bildern einer Person oder zum Betonen der Dunkelheit. [Muster 3] Farbige Buchstaben und dünne Linien werden deutlicher gedruckt. ■ Helligkeit / Kontrast Zum Festlegen der Einstellungen klicken Sie auf das Drehfeld für [Helligkeit] bzw. [Kontrast]. Die Einstellungen können auch festgelegt werden, indem der Schieberegler nach rechts bzw. links verschoben wird. Sie können eine Eingabe von -80 bis 80% vornehmen. ■ Details

Drucken eines Dokuments Das unten gezeigte Dialogfeld erscheint durch Klicken auf [Details].

• Zum Ändern der Einstellungen für die Druckdichte ziehen Sie den Schieberegler für [Tonerdichte] nach rechts bzw. links.
• Wenn Sie [Tonersparmodus verwenden] aktivieren, können Sie Toner sparen.
• Wenn Sie die Option [Auflösungsverfeinerung] aktivieren, glättet der Drucker automatisch schartig erscheinende Buchstaben oder Grafiken. WICHTIG Bei Verwendung des Tonersparmodus kann die Druckdichte abnehmen, wodurch gedruckter Text ungleichmäßig wirkt. 4-30 Verwenden der Druckfunktionen Registerblatt [Allgemein] Zeigt den Druckernamen an. Dient zum Drucken einer Testseite. Drucken eines Dokuments

Registerblatt [Freigabe] Dient zum Festlegen, ob der Drucker freigegeben werden soll. HINWEIS Das Registerblatt [Freigabe] wird nur eingeblendet, wenn die Netzwerkeinstellungen konfiguriert wurden. (Siehe S. 3-42.) Verwenden der Druckfunktionen 4-31 Registerblatt [Anschlüsse] Dient zum Hinzufügen, Löschen und Konfigurieren eines Druckeranschlusses. Drucken eines Dokuments

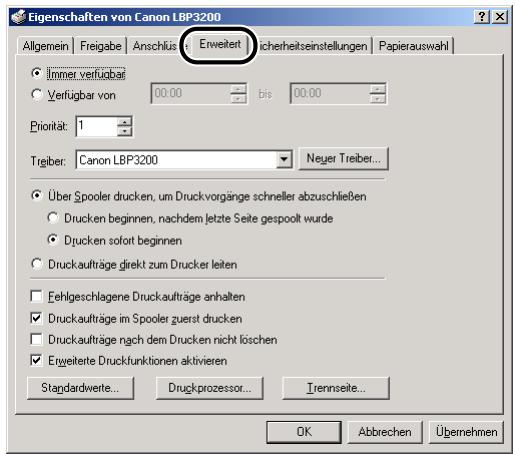

Registerblatt [Erweitert] Dient zum Angeben von detaillierten Einstellungen, wie z. B. der Verfügbarkeit des Druckers und der Einstellungen für das Spooling. 4-32 Verwenden der Druckfunktionen Registerblatt [Sicherheitseinstellungen] Erlaubt Ihnen, die Zugangsprivilegien für jeden angemeldeten Benutzer zu bestätigen. Drucken eines Dokuments

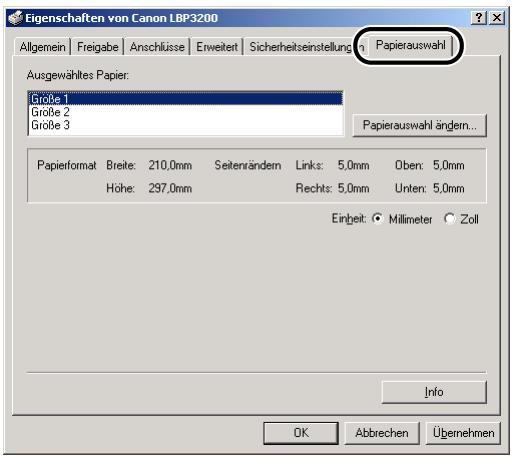

Registerblatt [Papierauswahl] Dient zum Auswählen von benutzerdefiniertem Papierformat. Verwenden der Druckfunktionen 4-33 Drucken mehrerer Seiten auf einem Blatt Papier Mehrere Seiten können auf einem Blatt Papier gedruckt werden.

Rufen Sie das Registerblatt [Seite einrichten] auf. Wählen Sie unter [Seitenlayout] die auf einem Blatt zu druckenden Seitennummern aus. Die Anzahl der wählbaren Seiten beträgt 1, 2, 4, 8 oder 9 (Seiten je Blatt). Drucken eines Dokuments

4-34 Wenn 2, 4, 8 oder 9 (Seiten je Blatt) für [Seitenlayout] gewählt wurde, erscheint [Seitenfolge]. Wählen Sie die gewünschte Seitenfolge. Verwenden der Druckfunktionen HINWEIS

• Wenn Sie 2, 4, 8 oder 9 (Seiten je Blatt) auswählen, wird automatisch [An Papierformat anpassen] für [Ausgabeformat] ausgewählt, woraufhin Sie keine Auswahl mehr unter [Ausgabeformat] treffen können.
• Die Optionen im Pulldown-Menü [Seitenfolge] sind je nach gewählter Ausrichtung und der Anzahl der auf einem Blatt zu druckenden Seiten unterschiedlich.

Bestätigen Sie die Einstellungen, und klicken Sie dann auf [OK]. Skalieren der Druckausgabe Der Skalierfaktor wird automatisch eingestellt, wenn die Werte in [Papierformat] und [Ausgabeformat] unterschiedlich sind. Der Skalierfaktor kann manuell angegeben werden. Sie können eine Eingabe von 10 bis 200 % vornehmen. Automatisches Skalieren eines Dokuments

Rufen Sie das Registerblatt [Seite einrichten] auf.

Geben Sie die Dokumentgröße unter [Papierformat] an. Verwenden der Druckfunktionen 4-35

Drucken eines Dokuments Sie können die Skalierung wählen, wenn [1 Seite je Blatt] für [Seitenlayout] gewählt ist.

Geben Sie das Papierformat unter [Ausgabeformat] an. Bestätigen Sie die Einstellungen, und klicken Sie dann auf [OK]. Der Skalierfaktor wird automatisch entsprechend den Werten eingestellt, die in [Papierformat] und [Ausgabeformat] eingegeben wurden. Manuelles Skalieren eines Dokuments Drucken eines Dokuments

Rufen Sie das Registerblatt [Seite einrichten] auf.

Geben Sie die Dokumentgröße unter [Papierformat] an.

Geben Sie das Papierformat unter [Ausgabeformat] an.

4-36 Aktivieren Sie [Manuelle Skalierung], und geben Sie dann den gewünschten Wert im Drehfeld ein. Bestätigen Sie die Einstellungen, und klicken Sie dann auf [OK]. Verwenden der Druckfunktionen Festlegen eines benutzerdefinierten Papierformats Zum Festlegen eines gewünschten Papierformats gehen Sie wie folgt vor. ■ Für Windows 98/Me

Rufen Sie das Registerblatt [Seite einrichten] auf.

Klicken Sie auf [Benutzerdefiniertes Papierformat]. Drucken eines Dokuments

Das Dialogfeld [Eigene Papierformate definieren] erscheint. Verwenden der Druckfunktionen 4-37

Legen Sie die folgenden Optionen nach Bedarf fest. [Liste benutzerdefinierter Papierformate]: Zeigt die Namen von benutzerdefinierten Papierformaten an, die momentan registriert sind. [Name]: Geben Sie den Namen des benutzerdefinierten Papierformats ein, das registriert werden soll. Bis zu 30 Zeichen können eingegeben werden. Standardmäßig werden [Größe 1], [Größe 2] und [Größe 3] registriert. [Einheit]: Geben Sie die Einheiten (Millimeter oder Zoll) ein, die zum Festlegen des benutzerdefinierten Papierformats verwendet werden sollen. [Papierformat]: Geben Sie die Höhe und Breite des benutzerdefinierten Papierformats ein (Höhe Breite). Geben Sie das benutzerdefinierte Papierformat in Hochformat (Höhe Breite) unter Beachtung der zulässigen Minimal- und Maximalwerte ein. Gültige Eingabewerte sind von 76,2 bis 215,9 mm Breite und 127,0 bis 355,6 mm Höhe. Drucken eines Dokuments

Bestätigen Sie die Einstellungen, und klicken Sie dann auf [OK]. ■ Für Windows 2000/XP

Rufen Sie den Ordner [Drucker] (Windows XP: [Drucker und Faxgeräte]) auf, und klicken Sie dann im Menü [Datei] auf [Servereigenschaften]. Das Dialogfeld [Eigenschaften von Druckserver] erscheint. 4-38 Verwenden der Druckfunktionen Rufen Sie das Registerblatt [Formulare] auf, und aktivieren Sie dann [Neues Formular erstellen]. Legen Sie die folgenden Optionen nach Bedarf fest.

[Formularbeschreibung für]: Dient zum Eingeben eines Namens für das benutzerdefinierte Papierformat. Bei Windows XP wird [Formularname] angezeigt. [Einheiten]: Wählen Sie [Metrisch] oder [Englisch]. [Papiergröße]: Geben Sie die Höhe und Breite des benutzerdefinierten Papierformats ein (Höhe Breite). Geben Sie das benutzerdefinierte Papierformat in Hochformat (Höhe Breite) unter Beachtung der zulässigen Minimal- und Maximalwerte ein. Gültige Eingabewerte sind von 7,62 bis 21,59 cm Breite und 12,70 bis 35,56 cm Höhe. [Druckbereichbegrenzungen]: Geben Sie die Werte direkt ein. Gültige Eingabewerte betragen mehr als 0,5 cm. Verwenden der Druckfunktionen 4-39 Drucken eines Dokuments

Nach dem Prüfen der Einstellungen klicken Sie auf [Formular speichern] und dann auf [Schließen]. Wählen Sie das Symbol [Canon LBP3200] und anschließend [Eigenschaften] aus dem Menü [Datei]. Drucken eines Dokuments

Das Dialogfeld [Eigenschaften von Drucker] erscheint.

4-40 Rufen Sie das Registerblatt [Papierauswahl] auf, und wählen Sie dann das zu ändernde benutzerdefinierte Papier unter [Ausgewähltes Papier] aus. Verwenden der Druckfunktionen

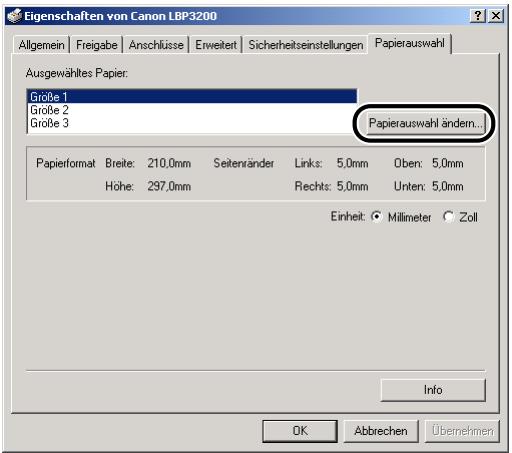

Klicken Sie auf die Schaltfläche [Papierauswahl ändern].

Wählen Sie unter [Verfügbares Papier] das zu verwendende benutzerdefinierte Papier aus, und klicken Sie dann auf [OK]. Verwenden der Druckfunktionen 4-41 Drucken eines Dokuments

Bestätigen Sie die Einstellungen, und klicken Sie dann auf [OK]. Drucken eines Dokuments

4-42 Verwenden der Druckfunktionen Festlegen der Druckqualität Auf dem Registerblatt [Qualität] können Sie die folgenden Druckeinstellungen vornehmen.

Rufen Sie das Registerblatt [Qualität] auf.

Drucken eines Dokuments

Geben Sie die [Auflösung] an. Wählen Sie [600 dpi] oder [300 dpi].

Legen Sie die [Halbtoneinstellungen] fest. [Muster 1] Eignet sich für ein herkömmliches Dokument. [Muster 2] Druckt Fotos mit lebendigen Farben. Eignet sich besonders für Bilder, auf denen Personen betont werden sollen oder auf denen der Kontrast hoch ist. [Muster 3] Druckt insbesondere farbige Zeichen und dünne Linien gut. Geben Sie [Helligkeit] und [Kontrast] an. Zum Festlegen der Einstellungen klicken Sie auf das Drehfeld für [Helligkeit] bzw. [Kontrast]. Die Einstellungen können auch festgelegt werden, indem der Schieberegler nach rechts bzw. links verschoben wird. Sie können eine Eingabe von -80 bis 80 % vornehmen.

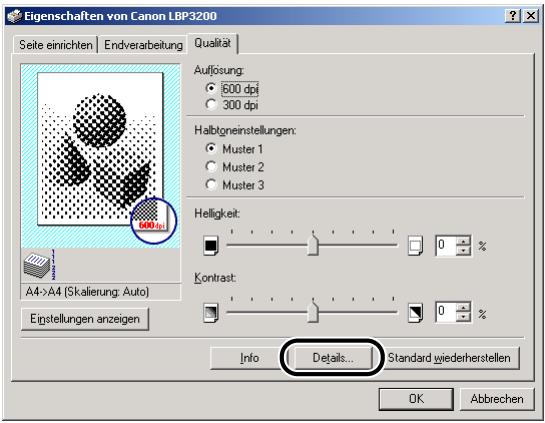

Bestätigen Sie die Einstellungen, und klicken Sie dann auf [OK]. Verwenden der Druckfunktionen 4-43 Festlegen der Tonerdichte

Rufen Sie das Registerblatt [Qualität] auf.

Klicken Sie auf [Details]. Drucken eines Dokuments

Das Dialogfeld [Detaileinstellungen] erscheint.

Zum Ändern der Einstellungen für die Druckdichte ziehen Sie den Schieberegler für [Tonerdichte] nach rechts bzw. links. Wenn Sie [Tonersparmodus verwenden] aktivieren, können Sie Toner sparen. WICHTIG Bei Verwendung des Tonersparmodus kann die Druckdichte abnehmen, wodurch gedruckter Text ungleichmäßig wirkt.

4-44 Bestätigen Sie die Einstellungen, und klicken Sie dann auf [OK]. Verwenden der Druckfunktionen Festlegen der Auflösungsverfeinerung Der Drucker erkennt und glättet automatisch schartig erscheinende Buchstaben oder Grafiken.

Rufen Sie das Registerblatt [Qualität] auf.

Klicken Sie auf [Details]. Drucken eines Dokuments

Das Dialogfeld [Detaileinstellungen] erscheint.

Aktivieren Sie die Option [Auflösungsverfeinerung]. Bestätigen Sie die Einstellungen, und klicken Sie dann auf [OK]. Verwenden der Druckfunktionen 4-45 Anzeigen der Druckereinstellungen / Wiederherstellen der Standardeinstellungen Sie können alle Druckeinstellungen anzeigen, die auf den Registerblättern [Seite einrichten], [Endverarbeitung] und [Qualität] angegeben sind sowie alle Standardwerte gleichzeitig wiederherstellen. Stellen Sie zuerst sicher, dass eines der Registerblätter [Seite einrichten], [Endverarbeitung] oder [Qualität] angezeigt wird. Gehen Sie danach wie unten beschrieben vor. HINWEIS Eine Vorschau erscheint für jedes Registerblatt. Sie können das Druckbild in der Vorschau anzeigen.

Drucken eines Dokuments Anzeigen der Druckereinstellungen

Klicken Sie auf [Einstellungen anzeigen]. Das Dialogfeld [Einstellungen anzeigen] erscheint. Durch Klicken auf eines der Registerblätter [Seite einrichten], [Endverarbeitung] oder [Qualität] können Sie die Druckvoreinstellungen für jedes Registerblatt anzeigen. 4-46 Verwenden der Druckfunktionen

Klicken Sie auf [OK]. Das vorherige Registerblatt erscheint wieder. Wiederherstellen der Standardeinstellungen Zum Wiederherstellen der Standardeinstellungen klicken Sie auf [Standard wiederherstellen]. Sie können die Standardwerte nur in dem eingeblendeten Dialogfeld wiederherstellen, wenn [Standard wiederherstellen] angezeigt wird. Die Standardeinstellungen auf den Registerblättern [Seite einrichten], [Endverarbeitung] und [Qualität] können nicht alle gleichzeitig wiederhergestellt werden. Drucken eines Dokuments

Verwenden der Druckfunktionen 4-47 Statusfenster des Druckers Das Statusfenster des Druckers zeigt den Druckerstatus des LBP3200 (wie Betriebsstatus und Druckauftrag-Informationen) mit Meldungen, Animationen, Signaltönen und Symbolen an. HINWEIS Zum Aktivieren von Signaltönen muss Ihr Computer über einen PCM-Synthesizer verfügen. Außerdem muss der Treiber für den PCM-Synthesizer installiert sein. Verwendung des Statusfensters des Druckers Die Funktionen des Statusfensters des Druckers sind bei Windows 98/Me und Windows 2000/XP gleich. Drucken eines Dokuments

Weitere Einzelheiten über die Bedienung finden Sie in der Online-Hilfe. Menüleiste Symbol Meldungsbereich Animationsbereich Meldungsbereich (zur Hilfe) Gedruckter Auftrag Druckauftragsdetails Fortschrittsanzeige Wartender Auftrag Symbolleiste Anzeigebereich für Auftragsinformationen Statusleiste 4-48 Statusfenster des Druckers ■ Menüleiste Menü [Auftrag] Führt einen Druckauftragsvorgang aus (Unterbrechen, Fortsetzen und Abbrechen). Die Druckaufträge, für die Sie keine Zugangsberechtigungen haben, sind deaktiviert. Menü [Optionen] Ermöglicht Ihnen die Festlegung von Einstellungen für das Statusfenster des Druckers und führt Reinigungsvorgänge durch. Menü [Hilfe] Zeigt die Online-Hilfe an. ■ Andere Funktionen Zeigt den aktuellen Druckerstatus an. Meldungsbereich Zeigt den aktuellen Druckerstatus mit einer kurzen Meldung an. Meldungsbereich (zur Hilfe) Zeigt zusätzliche Information an, wenn z. B. ein Fehler aufgetreten ist. Animationsbereich Blendet eine animierte Grafik ein, die den aktuellen Druckerstatus anzeigt. Der grafische Hintergrund wechselt von Blau (Standard) zu Orange (bei Auftreten eines Fehlers) oder zu Rot (bei einer Servicefehlermeldung). [Druckauftragsdetails] :Fortschrittsanzeige Zeigt den Fortschritt des aktuellen Druckauftrags durch Anzeige der Anzahl der gedruckten Seiten oder mittels wechselndem grafischen Hintergrund an. :Symbolleiste Führt während des Druckens einen Druckauftragsvorgang aus (Unterbrechen, Fortsetzen und Abbrechen). Die Druckaufträge, für die Sie keine Zugangsberechtigungen haben, sind deaktiviert. :Anzeigebereich für Zeigt einen Dokumentnamen, Benutzernamen, Auftragsinformationen Computernamen, die verbleibende Zeit und die geschätzte Endzeit für den aktuellen Druckauftrag an. [Gedruckter Auftrag] :Anzeigebereich für Auftragsinformation [Wartender Auftrag] :Symbolleiste Zeigt Dokumentname, Ergebnis, Besitzer, Seiten und Endzeit für den Druckauftrag an. Führt einen Druckauftragsvorgang (Unterbrechen, Fortsetzen und Abbrechen) für wartende Aufträge aus. Die wartenden Druckaufträge, für die Sie keine Zugangsberechtigungen haben, sind deaktiviert. :Anzeigebereich für Zeigt Dokumentname, Status, Besitzer und Auftragsinformationen Startzeit für wartende Druckaufträge an. Statusleiste Zeigt an, wie der Drucker angeschlossen ist (lokal oder Netzwerk). Anweisungen zur Bedienung dieses Menüs werden während der Menübedienung eingeblendet. Statusfenster des Druckers 4-49

Drucken eines Dokuments Symbol Anzeige des Statusfensters des Druckers Zum Anzeigen des Statusfensters des Druckers klicken Sie auf der Windows-Taskleiste auf das Symbol für das Statusfenster des Druckers und dann im Popup-Menü auf [Canon LBP3200]. Wenn mehrere LBP3200-Geräte installiert sind, wird das Menü für jedes einzelne Gerät angezeigt. Das Statusfenster des Druckers erscheint automatisch während eines Druckauftrags oder bei Auftreten eines Fehlers. Wenn [Beim Starten des Druckvorgangs] im Menü [Optionen] des Dialogfelds [Voreinstellungen] nicht aktiviert ist, wird das Statusfenster des Druckers während eines Druckauftrags nicht eingeblendet. Drucken eines Dokuments

Schließen des Statusfensters des Druckers Klicken Sie in der Windows-Taskleiste mit der rechten Maustaste auf das Symbol "Statusfenster des Druckers", und wählen Sie dann [Schließen alle Druckerstatusfenster]. Danach wird das Symbol ebenfalls ausgeblendet. Festlegen der Voreinstellungen Das Menü "Voreinstellungen" ermöglicht Ihnen, das Statusfenster des Druckers automatisch anzuzeigen und die Signaltoneinstellungen einzugeben sowie das Statusfenster des Druckers zum Überwachen des Druckerstatus einzusetzen. ■ [Druckerstatusfenster anzeigen]-Gruppe

• Beim Starten des Druckvorgangs - Das Statusfenster des Druckers erscheint automatisch zu Beginn eines jeden Druckvorgangs.
• Nur beim Auftreten von Fehlern - Das Statusfenster des Druckers erscheint nur, wenn beim Drucken ein Fehler aufgetreten ist. ■ [Farbtoneinstellungen]-Gruppe
• Alle aktiviert - Neben der angezeigten Meldung wird ein Signalton wiedergegeben.
• Nur beim Auftreten von Fehlern aktivieren - Ein Signalton wird nur beim Auftreten von Fehlern wiedergegeben.
• Aus - Kein Signalton wird wiedergegeben. 4-50 Statusfenster des Druckers ■ [Druckerstatus für alle Drucker]-Gruppe
• Immer - Das Statusfenster des Druckers überwacht immer den Druckerstatus.
• Nur beim Anzeigen des Druckerstatusfensters - Das Statusfenster des Druckers überwacht den Drucker nur, wenn es angezeigt wird.
• Nur während des Druckvorgangs - Das Statusfenster des Druckers überwacht den Druckerstatus nur beim Drucken. ■ Immer im Vordergrund anzeigen Platziert das Statusfenster des Druckers immer über allen anderen Fenstern im Desktop. Wählen Sie [Voreinstellungen] aus dem [Optionen]-Menü.

Drucken eines Dokuments

Das Dialogfeld [Voreinstellungen] erscheint. Statusfenster des Druckers 4-51

Bestätigen Sie alle Einstellungen, und klicken Sie dann auf [OK]. Drucken eines Dokuments HINWEIS Detailinformationen über die Funktionen des Statusfensters des Druckers finden Sie in der Online-Hilfe. 4-52 Statusfenster des Druckers Netzwerkdrucker-Status Der Status eines Netzwerkdruckers kann im Statusfenster des Druckers auf dem Client ebenso wie auf dem Druckserver angezeigt werden. Wenn der Druckserver beim Starten des Statusfensters des Druckers nicht ausgeführt wird, wird der Status automatisch angezeigt, wenn der Druckserver gestartet wird.

• Druckerstatus des Client - Der Druckauftrag kann während des Druckvorgangs vom Client aus unter [Druckauftragsdetails] angehalten, fortgesetzt und abgebrochen werden. - Der Druckauftrag kann unter [Wartender Auftrag] nicht angehalten, fortgesetzt und abgebrochen werden. - Ein Signalton wird nur auf denjenigen Clients abgespielt, deren Benutzer- oder Computernamen vom Druckserver verifiziert wurden. HINWEIS Zur Anzeige des Status für einen Druckauftrag, der über ein Netzwerk angefordert wird, ist eine Umgebung erforderlich, in der eines der folgenden Protokolle verwendet werden kann. - TCP/IP - NetBEUI Wenn Sie als Protokoll lediglich IPX/SPX verwenden, wird der Status nicht angezeigt. Statusfenster des Druckers 4-53

Drucken eines Dokuments des Druckservers - Zeigt den Status lokaler Druckaufträge und den von Druckaufträgen des Clients an. - Der Druckauftrag kann unter [Druckauftragsdetails] und [Wartender Auftrag] angehalten, fortgesetzt und abgebrochen werden. - Spielt einen Signalton ab. - Wenn der Druckserver ein Windows 2000/XP-Modell ist, wird der Status nur angezeigt, wenn sich jemand angemeldet hat. Drucken eines Dokuments

4-54 Statusfenster des Druckers Regelmäßige Wartung

• KAPITEL Dieses Kapitel beschreibt die Druckerwartung, wie z. B. das Austauschen der Tonerpatrone und das Reinigen des Druckers. Ersetzen der Tonerpatrone p. 5
• -2 Vor dem Ersetzen der Tonerpatrone p. 5

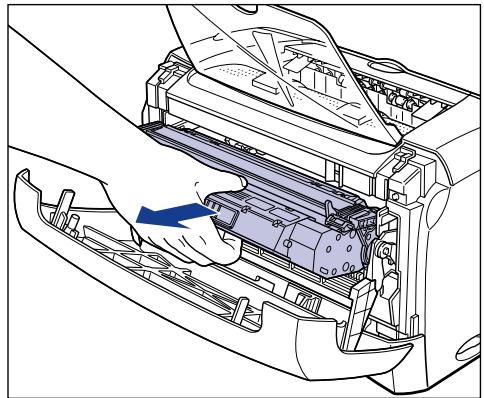

• -2 Ersetzen der Tonerpatrone p. 5
• -7 Reinigung p. 5

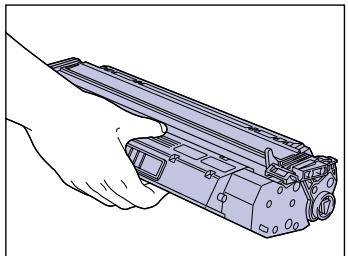

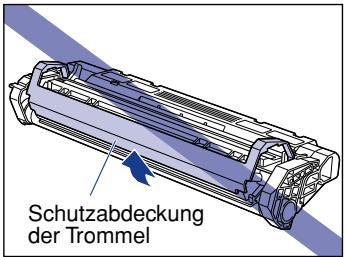

• -13 Vorsichtsmaßregeln zum Umgang mit der Tonerpatrone p. 5
• -15 Lagerung von Tonerpatronen p. 5

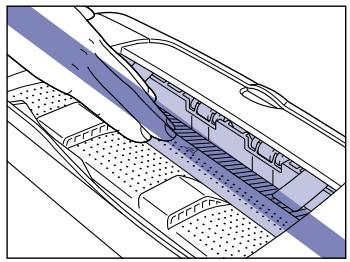

• -16 Reinigung des Druckers p. 5
• -18 Transport des Druckers p. 5
• -20 Transport des Druckers p. 5
• -21 Umgang mit dem Drucker p. 5
• -25 Vorsichtsmaßregeln zum Handhaben des Druckers p. 5
• -25 Vorsichtsmaßregeln für die Lagerung des Druckers -26 5-1 Ersetzen der Tonerpatrone Dieser Abschnitt beschreibt das Ersetzen und den Umgang mit Tonerpatronen sowie die Vorsichtsmaßregeln zu deren Aufbewahrung. HINWEIS Mit der Tonerpatrone (EP-27 Cartridge) für diesen Drucker können bis zu ca. 2500 Blatt Papier (A4) bedruckt werden. Die Anzahl der Seiten basiert auf einem typischen Dokument (mit einem Druckverhältnis von ca. 5 % und einer auf Standard eingestellten Druckdichte). Der Tonerverbrauch hängt vom Inhalt des jeweiligen Dokuments ab. Da ein Dokument mit wenig Weißanteil, wie z. B. Grafiken, zu viel Toner verbraucht, wird bei häufigem Drucken dieses Dokumenttyps die Lebensdauer der Tonerpatrone beträchtlich verkürzt. Vor dem Ersetzen der Tonerpatrone Regelmäßige Wartung p. 5

Tonerpatronen sind Verbrauchsmaterialien. Wenn nicht genügend Toner vorhanden ist, können weiße Streifen auftreten, und der Druck ist in Längsrichtung auf dem Papier u. U. zu dünn oder uneben. Führen Sie in diesem Falle die unten stehende Prozedur aus, bevor Sie die Tonerpatrone austauschen. Möglicherweise können Sie noch eine Zeitlang drucken, bevor der Toner völlig verbraucht ist. VORSICHT Achten Sie darauf, dass der Toner nicht in Kontakt mit Ihren Händen oder Ihrer Kleidung kommt, da diese sonst verschmutzt werden können. Sollte dies dennoch passieren, waschen Sie sie umgehend mit kaltem Wasser ab. Durch Waschen mit warmem Wasser wird bewirkt, dass der Toner anhaftet, und das Entfernen von Tonerflecken wird unmöglich. 5-2 Ersetzen der Tonerpatrone WICHTIG

• Berühren Sie keine hochspannungsführenden elektrischen Kontakte unter der Frontabdeckung, da hierbei der Drucker beschädigt werden kann. Hochspannungsführende Kontakte

Öffnen Sie die Frontabdeckung. Greifen Sie zum Öffnen der Frontabdeckung in die Aussparungen auf beiden Seiten des Druckers, und ziehen Sie sie dann langsam und kräftig heraus. Ersetzen der Tonerpatrone 5-3

Nehmen Sie die Tonerpatrone aus dem Drucker. WICHTIG

• Die Druckqualität kann bei Berührung oder Beschädigung der in der Tonerpatrone enthaltenen Trommel beeinträchtigt werden. Achten Sie darauf, nicht die Trommel zu berühren oder die Schutzklappe der Trommel zu öffnen. Achten Sie darauf, keine anderen als die in diesem Verfahren beschriebenen Stellen zu berühren. Dabei besteht die Gefahr von Schäden am Drucker. Regelmäßige Wartung

Schutzabdeckung der Trommel

• Setzen Sie die Tonerpatrone nicht direktem Sonnenlicht oder starken Lichtquellen aus. 5-4 Ersetzen der Tonerpatrone Halten Sie die Tonerpatrone wie in der Abbildung gezeigt und schütteln Sie sie sanft 5 oder 6 Mal, um den Toner im Inneren gleichmäßig zu verteilen. Achten Sie darauf, nicht den Toner zu verschütten. WICHTIG
• Wenn der Toner nicht gleichmäßig verteilt ist, kann die Druckqualität beeinträchtigt werden. Stellen Sie sicher, dass dieses Verfahren richtig ausgeführt wird.
• Stellen Sie sicher, dass die Tonerpatrone sanft geschüttelt wird, da anderenfalls der Toner verschüttet werden kann. Ersetzen der Tonerpatrone 5-5

Üben Sie beim Einsetzen der Tonerpatrone einen Druck auf diese aus, während Sie gleichzeitig die Auskerbungen an beiden Seiten der Tonerpatrone an der Tonerpatronenführung ausrichten. Regelmäßige Wartung

5-6 Schließen Sie die Frontabdeckung. Ersetzen der Tonerpatrone WICHTIG

• Wenn Sie die Frontabdeckung nicht schließen können, prüfen Sie, ob die Tonerpatrone ordnungsgemäß eingesetzt wurde. Schließen Sie die Frontabdeckung nicht mit Gewalt, da der Drucker dadurch beschädigt werden könnte.
• Lassen Sie die Frontabdeckung nicht längere Zeit geöffnet, nachdem Sie die Tonerpatrone eingesetzt haben. Wenn die Druckdichte nach Ausführen der obigen Schritte immer noch zu gering ist, tauschen Sie die Tonerpatrone durch eine neue Patrone aus. Ersetzen der Tonerpatrone Gehen Sie zum Ersetzen der Tonerpatrone durch eine neue wie unten beschrieben vor. WARNUNG Gebrauchte Tonerpatronen dürfen nicht verbrannt oder in offenes Feuer geworfen werden, da sich dabei der in der Patrone verbleibende Toner entzünden kann, was zu Verbrennungen oder Bränden führen kann. VORSICHT Achten Sie darauf, dass der Toner nicht in Kontakt mit Ihren Händen oder Ihrer Kleidung kommt, da diese sonst verschmutzt werden können. Sollte dies dennoch passieren, waschen Sie sie umgehend mit kaltem Wasser ab. Durch Waschen mit warmem Wasser wird bewirkt, dass der Toner anhaftet, und das Entfernen von Tonerflecken wird unmöglich. Ersetzen der Tonerpatrone 5-7

Regelmäßige Wartung Führen Sie nach dem Ersetzen der Tonerpatrone unbedingt einen Reinigungsvorgang aus. Anweisungen zum Ausführen von Reinigungsvorgängen finden Sie unter "Reinigung," auf S. 5-13. WICHTIG

• Verwenden Sie nur die für diesen Drucker vorgesehene Tonerpatrone.
• Berühren Sie keine hochspannungsführenden elektrischen Kontakte unter der Frontabdeckung, da hierbei der Drucker beschädigt werden kann. Hochspannungsführende Kontakte Regelmäßige Wartung

Öffnen Sie die Frontabdeckung. Greifen Sie zum Öffnen der Frontabdeckung in die Aussparungen auf beiden Seiten des Druckers, und ziehen Sie sie dann langsam und kräftig heraus. 5-8 Ersetzen der Tonerpatrone

Nehmen Sie die Tonerpatrone aus dem Drucker.

Nehmen Sie eine neue Tonerpatrone aus der Schutzhülle. Öffnen Sie die Schutzhülle mit eine Schere, um die Tonerpatrone nicht zu beschädigen. Regelmäßige Wartung

• Bewahren Sie die Schutzhülle der Tonerpatrone auf. Sie kann benötigt werden, wenn die Tonerpatrone zur Druckerwartung entnommen werden muss.
• Die Druckqualität kann bei Berührung oder Beschädigung der in der Tonerpatrone enthaltenen Trommel beeinträchtigt werden. Achten Sie darauf, nicht die Trommel zu berühren oder die Schutzklappe der Trommel zu öffnen. Achten Sie darauf, keine anderen als die in diesem Verfahren beschriebenen Stellen zu berühren. Dabei besteht die Gefahr von Schäden am Drucker. Schutzabdeckung der Trommel Ersetzen der Tonerpatrone 5-9

• Setzen Sie die Tonerpatrone nicht direktem Sonnenlicht oder starken Lichtquellen aus.

Halten Sie die Tonerpatrone wie in der Abbildung gezeigt und schütteln Sie sie sanft 5 oder 6 Mal, um den Toner im Inneren gleichmäßig zu verteilen. Regelmäßige Wartung

• Wenn der Toner nicht gleichmäßig verteilt ist, kann die Druckqualität beeinträchtigt werden. Stellen Sie sicher, dass dieses Verfahren richtig ausgeführt wird.
• Stellen Sie sicher, dass die Tonerpatrone sanft geschüttelt wird, da anderenfalls der Toner verschüttet werden kann. 5-10 Ersetzen der Tonerpatrone Legen Sie die Tonerpatrone auf einer flachen Oberfläche ab, und ziehen Sie dann das Siegelband (ca. 45 cm lang) langsam ab, während Sie die Tonerpatrone abstützen. Halten Sie den Griffteil am Siegelband wie in der Abbildung gezeigt, und ziehen Sie es gerade heraus. VORSICHT

Wenn das Siegelband gewaltsam herausgezogen wird oder während der Abziehbewegung gestoppt wird, kann Toner verschüttet werden. Falls Toner in Augen oder Mund gerät, spülen Sie ihn sofort ab und suchen anschließend einen Arzt auf. WICHTIG

• Ziehen Sie das Siegelband nicht diagonal, nach oben oder nach unten ab. Wenn das Band abreißt, kann es schwierig sein, es vollständig herauszuziehen.

• Ziehen Sie das Siegelband vollständig aus der Tonerpatrone heraus. Falls Band in der Tonerpatrone verbleibt, kann die Druckqualität beeinträchtigt werden. Ersetzen der Tonerpatrone 5-11 Regelmäßige Wartung

• Achten Sie darauf, dass Sie beim Herausziehen des Siegelbandes nicht die Schutzklappe der Trommel anfassen. Schutzabdeckung der Trommel
• Nachdem Sie die Tonerpatrone aus der Schutzhülle entnommen haben, setzen Sie sie so schnell wie möglich in den Drucker ein.
• Entsorgen Sie das Abdichtband unter Beachtung örtlich geltender Vorschriften.

5-12 Üben Sie beim Einsetzen der Tonerpatrone einen Druck auf diese aus, während Sie gleichzeitig die Auskerbungen an beiden Seiten der Tonerpatrone an der Tonerpatronenführung ausrichten. Ersetzen der Tonerpatrone Schließen Sie die Frontabdeckung. WICHTIG

• Wenn Sie die Frontabdeckung nicht schließen können, prüfen Sie, ob die Tonerpatrone ordnungsgemäß eingesetzt wurde. Schließen Sie die Frontabdeckung nicht mit Gewalt, da der Drucker dadurch beschädigt werden könnte.
• Lassen Sie die Frontabdeckung nicht längere Zeit geöffnet, nachdem Sie die Tonerpatrone eingesetzt haben.

Führen Sie als nächstes einen Reinigungsvorgang aus. Siehe "Reinigung," auf S. 5-13. Reinigung Führen Sie nach dem Ersetzen der Tonerpatrone unbedingt einen Reinigungsvorgang aus.

Legen Sie ein leeres Blatt Papier (Format A4 oder Letter) in den manuellen Einzugschacht oder in die Kassette ein. Klicken Sie auf das Symbol in der Taskleiste, und wählen Sie [Canon LBP3200]. Das Statusfenster des Druckers erscheint. Ersetzen der Tonerpatrone 5-13 Regelmäßige Wartung

Klicken Sie auf [Optionen] ➞ [Reinigung]. Der Reinigungsvorgang wird gestartet. Die Meldung <Reinigung> wird im Statusfenster des Druckers angezeigt.

Regelmäßige Wartung Wenn das Papier ausgegeben und die Meldung ausgeblendet wird, ist die Reinigung abgeschlossen. WICHTIG

• Während des Druckens oder eines angehaltenen Druckvorgangs können Sie keine Reinigung ausführen.
• Nachdem die Reinigung begonnen hat, können Sie sie nicht mehr abbrechen. HINWEIS Der Reinigungsvorgang dauert etwa 3 Minuten. 5-14 Ersetzen der Tonerpatrone Vorsichtsmaßregeln zum Umgang mit der Tonerpatrone Die Tonerpatrone besteht aus empfindlichen Teilen. Deshalb besteht bei unvorsichtiger Handhabung der Tonerpatrone die Gefahr von Schäden an der Patrone oder Beeinträchtigung der Druckqualität. Beim Entfernen oder Einsetzen der Tonerpatrone achten Sie auf folgende Punkte. WARNUNG Gebrauchte Tonerpatronen dürfen nicht verbrannt oder in offenes Feuer geworfen werden, da sich dabei der in der Patrone verbleibende Toner entzünden kann, was zu Verbrennungen oder Bränden führen kann. VORSICHT WICHTIG
• Die Druckqualität kann bei Berührung oder Beschädigung der in der Tonerpatrone enthaltenen Trommel beeinträchtigt werden. Achten Sie darauf, nicht die Trommel zu berühren oder die Schutzklappe der Trommel zu öffnen. Achten Sie darauf, keine anderen als die in diesem Verfahren beschriebenen Stellen zu berühren. Dabei besteht die Gefahr von Schäden am Drucker. Schutzabdeckung der Trommel
• Setzen Sie die Tonerpatrone nicht direktem Sonnenlicht oder starken Lichtquellen aus. Ersetzen der Tonerpatrone 5-15

Regelmäßige Wartung Achten Sie darauf, dass der Toner nicht in Kontakt mit Ihren Händen oder Ihrer Kleidung kommt, da diese sonst verschmutzt werden können. Sollte dies dennoch passieren, waschen Sie sie umgehend mit kaltem Wasser ab. Durch Waschen mit warmem Wasser wird bewirkt, dass der Toner anhaftet, und das Entfernen von Tonerflecken wird unmöglich.

• Bei der Handhabung der Tonerpatrone halten Sie diese so, dass der Pfeil nach oben zeigt (siehe Abbildung). Legen Sie sie nicht senkrecht oder umgekehrt ab.

• Versuchen Sie nie, die Tonerpatrone zu zerlegen oder zu modifizieren.

• Wenn eine Tonerpatrone in eine Umgebung gebracht wird, in der die Temperatur sehr

stark schwankt, kann sich Kondensation sowohl innen als auch außen an der Tonerpatrone bilden. Wenn Sie eine Tonerpatrone installieren, die von einem kalten Ort in einen warmen Raum gebracht wurde, lassen Sie die Patrone mehr als eine Stunde lang in ihrer Schutzhülle liegen, damit sie sich an die Umgebungstemperatur anpassen kann. Stellen Sie sicher, immer nur neue Tonerpatronen innerhalb ihres Gebrauchsdatums wie auf der Verpackung angegeben zu verwenden. Die Verwendung von Original-Canon-Tonerpatronen wird empfohlen. Bringen Sie die Tonerpatrone nicht in die Nähe von Geräten, die Magnetfelder erzeugen, wie z. B. Monitore oder Computer. Tonerpatronen sind magnetisch. Bringen Sie die Tonerpatrone nicht in die Nähe von Geräten, die durch Magnetfelder beschädigt werden können, wie z. B. Disketten oder Diskettenlaufwerke. Dabei besteht die Gefahr von Datenverlusten. Lagerung von Tonerpatronen Beim Aufbewahren einer neuen Tonerpatrone oder bei der Handhabung einer Tonerpatrone, die zu Wartungs- oder Transportzwecken aus dem Drucker entnommen wurden, achten Sie auf die folgenden Punkte. WICHTIG

• Nehmen Sie eine neue Tonerpatrone erst aus der Schutzhülle, kurz bevor sie eingesetzt werden soll.
• Wenn Sie die Tonerpatrone aus dem Drucker entnehmen, um den Drucker zu warten oder gestautes Papier zu entfernen, stecken Sie die Tonerpatrone in die Originalverpackung oder wickeln Sie sie umgehend in ein dickes Tuch.
• Legen Sie sie nicht senkrecht oder umgekehrt ab. Lagern Sie Tonerpatronen in der gleichen Position wie bei der Installation im Drucker.
• Lagern Sie Tonerpatronen nie an Orten, die direktem Sonnenlicht ausgesetzt sind.
• Lagern Sie Tonerpatronen nicht an heißen oder feuchten Orten, oder an Stellen, wo Temperatur und Luftfeuchtigkeit stark schwanken können.
• Lagertemperaturbereich: 0 bis 35 °C (32 bis 95 °F)
• Lagerluftfeuchtigkeitsbereich: 35 bis 85 % relative Feuchte (ohne Kondensationsbildung) 5-16 Ersetzen der Tonerpatrone

• Lagern Sie die Tonerpatrone nicht an Orten, wo ätzende Gase, wie Ammoniak auftreten, oder die einen hohen Salzgehalt in der Luft aufweisen oder an sehr staubigen Orten.
• Lagern Sie die Patrone außerhalb der Reichweite von kleinen Kindern.
• Bringen Sie die Tonerpatrone nicht in die Nähe von Geräten, die durch Magnetfelder beschädigt werden können, wie z. B. Disketten oder Diskettenlaufwerke. ■ Kondensation Auch innerhalb des zulässigen Luftfeuchtigkeitsbereichs können sich Wassertropfen aufgrund von Temperaturunterschieden in und auf der Tonerpatrone bilden. Die Bildung von derartigen Wassertröpfchen wird als Kondensation bezeichnet. Kondensation beeinträchtigt die Qualität der Tonerpatrone. Regelmäßige Wartung

Ersetzen der Tonerpatrone 5-17 Reinigung des Druckers Wenn Sie den Drucker für einen längeren Zeitraum verwenden und Staub oder Schmutz an der Oberfläche finden, reinigen Sie den Drucker. Bei der Reinigung des Druckers achten Sie auf folgende Punkte, um die Gefahr von elektrischen Schlägen oder Druckerfehlfunktionen zu vermeiden. WARNUNG

• Beim Reinigen des Druckers schalten Sie zunächst den Netzschalter aus, trennen das USB-Kabel ab und ziehen den Netzstecker ab. Wenn diese Schritte nicht beachtet werden, besteht die Gefahr, dass Brände oder elektrische Schläge verursacht werden.
• Verwenden Sie keinesfalls Alkohol, Benzol, Terpentin oder andere entflammbare Substanzen zur Reinigung. Prüfen Sie das Lösungsmittel vor der Verwendung auf Entflammbarkeit. Wenn entflammbare Substanzen in Kontakt mit den elektrischen Hochspannungsbauteilen im Inneren des Druckers kommen, besteht die Gefahr von Bränden oder elektrischen Schlägen. Regelmäßige Wartung

• Achten Sie darauf, als Reinigungsmittel nur Wasser oder milde mit Wasser verdünnte Spülmittellösungen zu verwenden, da sonst die Plastikmaterialien im Drucker verformt oder beschädigt werden können.
• Bei Verwendung eines Spülmittels stellen Sie sicher, dass es mit viel Wasser verdünnt wird.
• Fett oder Öl dürfen nicht auf den Drucker aufgebracht werden. Stellen Sie sicher, dass kein Fett oder Öl verwendet wird. 5-18 Reinigung des Druckers

Drücken Sie die Seite " " des Netzschalters, um den Drucker auszuschalten a, ziehen Sie das USB-Kabel b ab, und ziehen Sie anschließend das Netzkabel aus der Steckdose c.

Wringen Sie einen mit Wasser oder einer milden wässrigen Spülmittellösung befeuchteten Lappen fest aus, und wischen Sie anhaftenden Schmutz ab. Wenn ein mildes Lösungsmittel zur Reinigung verwendet wurde, wischen Sie anschließend das Spülmittel mit einem mit Wasser befeuchteten Lappen ab.

Nach dem Abwischen des Schmutzes wischen Sie den Drucker mit einem trockenen Lappen ab. Wenn der Drucker ganz trocken ist, stecken Sie den Netzstecker in eine Wandsteckdose und schließen danach das USB-Kabel wieder an. Reinigung des Druckers 5-19 Regelmäßige Wartung

Transport des Druckers Beim Aufstellen des Druckers an einer anderen Stelle oder Transport des Druckers zur Wartung stellen Sie sicher, dass die folgenden Schritte befolgt werden. WARNUNG Um Schäden am Netzkabel zu verhindern und Brandgefahren zu vermeiden, schalten Sie immer das Gerät aus und ziehen das USB-Kabel ab, wenn der Drucker transportiert werden soll. Anderenfalls könnten das Netzkabel oder das USB-Kabel beschädigt werden, was zu Bränden oder elektrischen Schlägen führen kann. VORSICHT

• Das 220 - 240-V-Modell wiegt ca. 6,0 kg und das 120-V-Modell wiegt ca. 6,5 kg,

Regelmäßige Wartung wenn keine Tonerpatrone installiert ist und die Kassette sowie die Schutzhülle der Kassette nicht angebracht sind. Achten Sie darauf, sich beim Tragen des Druckers nicht zu verheben oder zu verletzen.

• Fassen Sie keine Teile (z. B. die Vorder- oder Rückseite des Druckers oder den Papierausgabebereich) an, die nicht explizit zum Anfassen des Druckers genannt wurden. Anderenfalls kann Ihnen der Drucker herunterfallen, wodurch Sie sich verletzen können. 5-20 Transport des Druckers Transport des Druckers Befolgen Sie die unten stehenden Anweisungen, um den Drucker zu transportieren.

Drücken Sie die Seite " " des Netzschalters, um den Drucker auszuschalten a, ziehen Sie das USB-Kabel b ab, und ziehen Sie anschließend das Netzkabel aus der Steckdose c.

Ziehen Sie das Netzkabel ab. Wenn das Fach für die Papierausgabe mit Vorderseite nach unten geöffnet ist, schließen Sie es. Transport des Druckers 5-21

Ziehen Sie die Kassette heraus. Entfernen Sie die Schutzhülle der Kassette an der Rückseite des Druckers.

5-22 Halten Sie den Drucker beim Tragen an beiden Seiten fest, wie dies in der Abbildung gezeigt ist. Transport des Druckers

Setzen Sie den Drucker am Aufstellungsort vorsichtig ab. VORSICHT Setzen Sie den Drucker langsam und vorsichtig ab. Passen Sie auf, dass Sie sich nicht die Hände verletzen.

Bringen Sie die Schutzhülle der Kassette an der Rückseite des Druckers an.

Setzen Sie die Kassette in den Drucker ein. Drücken Sie die Kassette fest in den Drucker, bis die Vorderseite der Kassette mit der Vorderseite des Druckers bündig ist. Transport des Druckers 5-23 Regelmäßige Wartung

10 Schließen Sie das Netzkabel an. 11 Stecken Sie den Netzstecker in die Steckdose. 12 Schließen Sie das USB-Kabel an. ● Transportieren des Druckers Wenn Sie den Drucker transportieren müssen, um ihn beispielsweise an einem anderen Ort aufzustellen, entfernen Sie die Tonerpatrone und packen den Drucker sowie die zugehörigen Teile mitsamt den Schutzmaterialien in die Originalverpackung ein, damit beim Transport nichts beschädigt wird. Falls Originalverpackung und Verpackungsmaterialien nicht mehr vorhanden sind, verwenden Sie eine andere Kiste sowie geeignete Verpackungsmaterialien und packen den Drucker und die zugehörigen Teile sorgfältig ein. Regelmäßige Wartung

5-24 Transport des Druckers Umgang mit dem Drucker Der Drucker besteht aus verschiedenen elektronischen und optischen Präzisionsteilen. Lesen Sie den folgenden Abschnitt gründlich durch, um den Drucker richtig handhaben zu können. WICHTIG Die Methoden zur Handhabung des Druckers werden auch in "Wichtige Sicherheitsvorschriften," auf S. xv beschrieben. Vorsichtsmaßregeln zum Handhaben des Druckers Beachten Sie die untenstehenden Vorsichtsmaßregeln, um immer qualitativ hochwertigen Druck zu gewährleisten. WICHTIG

• Stellen Sie keine schweren Gegenstände auf den Drucker, auf das Fach für Papierausgabe mit Vorderseite nach unten oder auf die Schutzhülle der Kassette, da der Drucker dadurch beschädigt werden kann.

• Lassen Sie die Frontabdeckung nicht länger als erforderlich geöffnet. Wenn der Drucker direktem Sonnenlicht oder sehr starken Lichtquellen ausgesetzt wird, kann die Druckqualität beeinträchtigt werden.
• Setzen Sie den Drucker während des Druckens keinen Vibrationen aus, da sich dadurch die Druckqualität verschlechtern kann. Umgang mit dem Drucker 5-25 Regelmäßige Wartung

• Öffnen Sie während des Druckvorgangs keinesfalls die Frontabdeckung, da der Drucker hierbei beschädigt werden kann.
• Behandeln Sie das Fach für Papierausgabe mit Vorderseite nach unten, die Abdeckung

der Ausgabeauswahl sowie die Frontabdeckung beim Öffnen und Schließen sorgfältig, da der Drucker sonst beschädigt werden könnte. Wenn Sie eine Abdeckung am Drucker anbringen möchten, schalten Sie den Drucker aus und lassen ihn genügend abkühlen. Wenn der Drucker über einen längeren Zeitraum nicht verwendet werden soll, ziehen Sie den Netzstecker von der Steckdose ab. Verwenden oder lagern Sie den Drucker nicht an Orten, wo Chemikalien verwendet werden. Der Face-down-Ausgabebereich und der Face-up-Ausgabeschacht werden während des Druckens oder direkt nach dem Drucken extrem heiß. Achten Sie beim Entfernen von Blättern oder gestautem Papier darauf, dass Sie nicht den Face-down-Ausgabebereich, den Face-up-Ausgabeschacht und deren Umgebungen berühren. Regelmäßige Wartung

Vorsichtsmaßregeln für die Lagerung des Druckers Wenn der Drucker über einen längeren Zeitraum nicht verwendet werden soll, stellen Sie ihn in einer Umgebung ab, die den folgenden Bedingungen entspricht:

• Lagertemperaturbereich: 0 bis 35 °C (32 bis 95 °F)
• Lagerluftfeuchtigkeitsbereich: 35 bis 85 % relative Feuchte ohne Kondensationsbildung 5-26 Umgang mit dem Drucker Fehlerbehebung

• KAPITEL Dieses Kapitel beschreibt die Abhilfemaßnahmen bei Problemen wie Papierstau oder Nachlassen der Druckqualität. Wenn Probleme beim Drucken auftreten p. 6
• -2 Papierstaus p. 6
• -3 Servicefehleranzeige p. 6
• -14 Wenn ein Fehler in der Fixiereinheit auftritt p. 6
• -15 Wenn ein Scanner-Fehler oder ein Servicefehler auftritt p. 6
• -16 Probleme mit der Druckqualität p. 6
• -18 Wenn nichts gedruckt wird p. 6
• -23 Installationsprobleme p. 6
• -24 Wenn die Deinstallation erfolglos ist p. 6
• -25 Deinstallieren des USB-Klasse-Treibers p. 6
• -26 Installieren durch Auswählen des USB-Anschlusses (nur Windows 98/Me) p. 6
• -29 Probleme bei der Netzwerk-Installation p. 6
• -33 Verschiedene Probleme -34 6-1 Wenn Probleme beim Drucken auftreten Wenn beim Bedienen des Druckers Probleme auftreten, überprüfen Sie diese mithilfe des unten angezeigten Flussdiagramms. Es kann nicht gedruckt werden. p. 6

Das Netzkabel wurde herausgezogen. Der Netzschalter befindet sich in der Aus-Stellung. (Siehe "Ein-/Ausschalten des Druckers," auf S. 1-10.) Nein Im Statusfenster des Druckers wird eine Fehlermeldung angezeigt. Fehlerbehebung

Die Druckqualität verschlechtert sich. Befolgen Sie die im Statusfenster des Druckers angezeigten Hinweise, um einen Fehler zu beheben. (Siehe "Statusfenster des Druckers," auf S. 4-48.) Die Tonerdichte ist zu hell eingestellt. (Siehe "Festlegen der Tonerdichte," auf S. 4-44.) Der Toner ist fast verbraucht. (Siehe "Ersetzen der Tonerpatronen," auf S. 5-2.) Der Drucker wurde in einer ungünstigen Umgebung aufgestellt. (Siehe Erste Schritte.) Weitere Probleme (Siehe "Probleme mit der Druckqualität," auf S. 6-18.) 6-2 Wenn Probleme beim Drucken auftreten Der Drucker ist nicht an Ihren Computer angeschlossen. (Siehe "Anschließen an einen PC," auf S. 1-12.) Der Druckertreiber wurde nicht ordnungsgemäß installiert. (Siehe "Installationsprobleme," auf S. 6-24.) Papierstaus Die folgenden Meldungen erscheinen im Statusfenster des Druckers, wenn während des Druckens ein Papierstau auftritt. WARNUNG Im Drucker befinden sich Stellen mit gefährlicher Hochspannung. Beim Entfernen von gestautem Papier oder Kontrollieren des Druckerinneren dürfen Sie keine Halsketten, Armbänder oder andere Metallgegenstände tragen. Wenn Innenteile des Druckers berührt werden, besteht die Gefahr von Verbrennungen oder elektrischen Schlägen. VORSICHT

• Achten Sie beim Entfernen von gestautem Papier darauf, dass der Toner nicht in Kontakt mit Ihren Händen oder Ihrer Kleidung kommt, da diese sonst verschmutzt werden können. Sollte dies dennoch passieren, waschen Sie sie umgehend mit kaltem Wasser ab. Durch Waschen mit warmem Wasser wird bewirkt, dass der Toner anhaftet, und das Entfernen von Tonerflecken wird unmöglich.
• Wenn im Inneren des Druckers gestautes Papier entfernt wird, ziehen Sie dieses vorsichtig heraus, damit der Toner auf dem Papier nicht verstreut wird und in Ihre Augen oder Ihren Mund gelangt. Sollte dies dennoch passieren, spülen Sie sofort mit kaltem Wasser und suchen anschließend einen Arzt auf.
• Achten Sie beim Entfernen von gestautem Papier darauf, sich nicht die Hände an den Papierkanten zu schneiden. Papierstaus 6-3 Fehlerbehebung

• Die Fixiereinheit und ihre Umgebung im Inneren des Druckers können beim Betrieb sehr heiß werden. Beim Entfernen von gestautem Papier oder Kontrollieren des Druckerinneren dürfen Sie die Fixiereinheit und deren Umgebung nicht berühren, da ansonsten die Gefahr von Verbrennungen oder elektrischen Schlägen besteht. WICHTIG
• Berühren Sie keine hochspannungsführenden elektrischen Kontakte unter der Frontabdeckung, da hierbei der Drucker beschädigt werden kann. Hochspannungsführende Kontakte Fehlerbehebung

• Durch zu starke Kraftanwendung können das Papier reißen oder Teile im Drucker beschädigt werden. Zum Entfernen ziehen Sie das gestaute Papier immer in die Richtung entsprechend der Papierposition.
• Wenn das Papier reißt, stellen Sie sicher, dass alle restlichen Papierteile gesucht und entfernt werden.
• Die Fehlermeldung kann verbleiben, wenn gestautes Papier entfernt wird, ohne dass die Frontabdeckung geöffnet wird. In diesem Fall öffnen und schließen Sie die Frontabdeckung wieder. 6-4 Papierstaus

• Berühren Sie nicht die Transferwalze, da hierbei die Druckqualität beeinträchtigt werden kann. Transferwalze

• Der Face-down-Ausgabebereich und der Face-up-Ausgabeschacht werden während des Druckens oder direkt nach dem Drucken extrem heiß. Achten Sie beim Entfernen von Blättern oder gestautem Papier darauf, dass Sie nicht den Face-down-Ausgabebereich, den Face-up-Ausgabeschacht und deren Umgebungen berühren.

Öffnen Sie die Frontabdeckung. Greifen Sie zum Öffnen der Frontabdeckung in die Aussparungen auf beiden Seiten des Druckers, und ziehen Sie sie dann langsam und kräftig heraus. Papierstaus 6-5

Nehmen Sie die Tonerpatrone aus dem Drucker. Wenn Sie bei diesem Schritt gestautes Papier finden, wechseln Sie zum nächsten Schritt, ohne das Papier zu entfernen. WICHTIG

• Die Druckqualität kann bei Berührung oder Beschädigung der in der Tonerpatrone enthaltenen Trommel beeinträchtigt werden. Achten Sie darauf, nicht die Trommel zu berühren oder die Schutzklappe der Trommel zu öffnen. Achten Sie darauf, keine anderen als die in diesem Verfahren beschriebenen Stellen zu berühren. Dabei besteht die Gefahr von Schäden am Drucker. Fehlerbehebung

Schutzabdeckung der Trommel

• Setzen Sie die Tonerpatrone nicht direktem Sonnenlicht oder starken Lichtquellen aus. 6-6 Papierstaus

Setzen Sie die Tonerpatrone in ihre Schutzhülle.

Öffnen Sie die Ausgabewahl-Abdeckung.

Kippen Sie die beiden Drucklösehebel der Fixiereinheit in Ihre Richtung, um die Fixiereinheit von dem Druck zu entlasten. Wenn Sie bei diesem Schritt gestautes Papier finden, wechseln Sie zum nächsten Schritt, ohne das Papier zu entfernen. Papierstaus 6-7 Fehlerbehebung

Ziehen Sie das im Drucker gestaute Papier langsam in Pfeilrichtung heraus. Fehlerbehebung

WICHTIG Wenn sich das gestaute Papier nicht leicht entfernen lässt, wechseln Sie zum nächsten Schritt. Versuchen Sie nicht, es gewaltsam zu entfernen.

6-8 Papierstaus Ziehen Sie das im Face-up-Ausgabeschacht gestaute Papier langsam in Pfeilrichtung heraus.

Ziehen Sie das im Face-down-Ausgabebereich gestaute Papier langsam in Pfeilrichtung heraus. Schließen Sie die Frontabdeckung. Fehlerbehebung

10 Ziehen Sie die Kassette heraus. Ziehen Sie die Kassette langsam und vollständig heraus. Papierstaus 6-9 11 Ziehen Sie das gestaute Papier langsam in Pfeilrichtung. ● Beim Einziehen von Papier aus der Kassette ❑ Fassen Sie das gestaute Papier wie in der Abbildung gezeigt an, und ziehen Sie es langsam in Pfeilrichtung heraus. WICHTIG

• Fassen Sie das gestaute Papier beim Herausziehen richtig an. Anderenfalls kann es reißen.
• Berühren Sie nicht die Papiereinzugswalze. Anderenfalls können Fehleinzüge verursacht werden. Fehlerbehebung

Papiereinzugswalze ● Beim Einziehen von Papier aus dem manuellen Einzugschacht ❑ Ziehen Sie das gestaute Papier langsam in Pfeilrichtung heraus. 6-10 Papierstaus 12 Bringen Sie die Drucklösehebel der Fixiereinheit wieder in ihre Ausgangspositionen. 13 Schließen Sie die Ausgabewahl-Abdeckung. Fehlerbehebung

14 Öffnen Sie die Frontabdeckung. Greifen Sie zum Öffnen der Frontabdeckung in die Aussparungen auf beiden Seiten des Druckers, und ziehen Sie sie dann langsam und kräftig heraus. Papierstaus 6-11 15 Nehmen Sie die Tonerpatrone aus der Schutzhülle. 16 Üben Sie beim Einsetzen der Tonerpatrone einen Druck auf diese aus, während Sie gleichzeitig die Auskerbungen an beiden Seiten der Tonerpatrone an der Tonerpatronenführung ausrichten. Fehlerbehebung

6-12 Papierstaus 17 Schließen Sie die Frontabdeckung. Wenn im manuellen Einzugschacht eingelegtes Papier gestaut war und entfernt wurde, legen Sie erneut Papier in den manuellen Einzugschacht ein, und führen Sie in diesem Schritt einen erneuten Druckvorgang aus. WICHTIG

• Wenn Sie die Frontabdeckung nicht schließen können, prüfen Sie, ob die Tonerpatrone ordnungsgemäß eingesetzt wurde. Schließen Sie die Frontabdeckung nicht mit Gewalt, da der Drucker dadurch beschädigt werden könnte.
• Lassen Sie die Frontabdeckung nicht längere Zeit geöffnet, nachdem Sie die Tonerpatrone eingesetzt haben. Fehlerbehebung

18 Setzen Sie die Kassette in den Drucker ein. Drücken Sie die Kassette fest in den Drucker, bis die Vorderseite der Kassette mit der Vorderseite des Druckers bündig ist. Papierstaus 6-13 Servicefehleranzeige Wenn im Drucker ein Problem aufgetreten ist, das ein ordnungsgemäßes Drucken verhindert, werden die unten aufgeführten Servicefehlermeldungen im Statusfenster des Druckers angezeigt. Servicefehler Grund Ein Problem ist in der Fixiereinheit aufgetreten. Folgen Sie den Anweisungen unter (siehe "Wenn ein Fehler in der Fixiereinheit auftritt," auf S. 6-15), um Kontakt mit dem Fachhändler, bei dem Sie diesen Drucker gekauft haben, oder mit Ihrem Kundendienstvertreter aufzunehmen. Ein Problem ist in der Scannereinheit aufgetreten. Befolgen Sie die Anweisungen unter (siehe "Wenn ein Scanner-Fehler oder ein Servicefehler auftritt," auf S. 6-16), um den Drucker auszuschalten. Schalten Sie ihn anschließend wieder ein. Ein Problem ist im Drucker aufgetreten. Befolgen Sie die Anweisungen unter (siehe "Wenn ein Scanner-Fehler oder ein Servicefehler auftritt," auf S. 6-16), um den Drucker auszuschalten. Schalten Sie ihn anschließend wieder ein. Fehlerbehebung

6-14 Servicefehleranzeige Abhilfe Wenn ein Fehler in der Fixiereinheit auftritt Wenn ein Fehler in der Fixiereinheit auftritt, befolgen Sie die unten stehenden Anweisungen, um Kontakt mit dem Fachhändler, bei dem Sie diesen Drucker gekauft haben, oder mit Ihrem Kundendienstvertreter aufzunehmen.

Drücken Sie die Seite " " des Netzschalters, um den Drucker auszuschalten a, ziehen Sie das USB-Kabel b ab, und ziehen Sie anschließend das Netzkabel aus der Steckdose c.

WICHTIG Nach dem Auftreten eines Fehlers in der Fixiereinheit und dem Ausschalten des Druckers dürfen Sie den Drucker nicht wieder einschalten.

Wenden Sie sich an den Fachhändler, bei dem Sie diesen Drucker gekauft haben, oder an Ihren Kundendienstvertreter. Nennen Sie ihnen die aufgetretenen Symptome. Servicefehleranzeige 6-15 Fehlerbehebung

Wenn ein Scanner-Fehler oder ein Servicefehler auftritt Bei Auftreten eines Scanner-Fehlers oder eines Servicefehlers befolgen Sie die unten stehenden Anweisungen, um den Drucker auszuschalten. Schalten Sie ihn anschließend wieder ein. Die Fehlermeldung wird möglicherweise ausgeblendet.

Schalten Sie den Drucker aus, warten Sie mindestens zehn Sekunden, und schalten Sie den Drucker dann erneut ein.

Fehlerbehebung Wenn die Fehlermeldung nicht wieder erscheint, arbeitet der Drucker richtig. Wenn die Fehlermeldung weiterhin eingeblendet wird, wechseln Sie zum nächsten Schritt.

Drücken Sie die Seite " " des Netzschalters, um den Drucker auszuschalten a, ziehen Sie das USB-Kabel b ab, und ziehen Sie anschließend das Netzkabel aus der Steckdose c.

6-16 Servicefehleranzeige

Wenden Sie sich an den Fachhändler, bei dem Sie diesen Drucker gekauft haben, oder an Ihren Kundendienstvertreter. Nennen Sie ihnen die aufgetretenen Symptome.

Servicefehleranzeige 6-17 Probleme mit der Druckqualität Wenn ein Problem beim Betrieb dieses Druckers auftritt, ergreifen Sie je nach Symptom folgende Maßnahmen. WICHTIG

• Wenn eine Fehlermeldung im Statusfenster des Druckers erscheint, führen Sie die Abhilfemaßnahme entsprechend der Meldung aus.
• Einzelheiten über Papierstaus finden Sie unter "Papierstaus," auf S. 6-3.
• Wenn ein in diesem Abschnitt nicht genanntes Symptom auftritt, wenn durch die angegebene Abhilfemaßnahme das Problem nicht behoben werden kann oder wenn Sie das Problem nicht bestimmen können, wenden Sie sich an den Fachhändler, bei dem Sie diesen Drucker erworben haben.

Grund Der Toner in der Tonerpatrone ist fast verbraucht. Fehlerbehebung Weiße Streifen erscheinen. (Der Ausdruck ist zu dünn oder ungleichmäßig.) Abhilfe Nehmen Sie die Tonerpatrone aus dem Drucker heraus, schütteln Sie sie vorsichtig, um den enthaltenen Toner gleichmäßig zu verteilen. Wenn dadurch das Problem nicht beseitigt wird, ersetzen Sie die Tonerpatrone durch eine neue Patrone. (Siehe "Ersetzen der Tonerpatrone," auf S. 5-2.) Das Gesamtdruckergebnis ist zu hell. 6-18 Grund 1 [Tonerdichte] ist nicht richtig eingegeben. Abhilfe Ziehen Sie den Regler [Tonerdichte] im Druckertreiber in Richtung [Dunkel]. Klicken Sie zum Festlegen der [Tonerdichte] auf die Schaltfläche [Details] des Registerblatts [Qualität], um das Dialogfeld [Detaileinstellungen] zu öffnen. Grund 2 [Tonersparmodus verwenden] ist gewählt. Abhilfe Deaktivieren Sie die Option [Tonersparmodus verwenden] im Druckertreiber. Klicken Sie zum Festlegen der Option [Tonersparmodus verwenden] auf die Schaltfläche [Details] des Registerblatts [Qualität], um das Dialogfeld [Detaileinstellungen] zu öffnen. Probleme mit der Druckqualität Das Gesamtdruckergebnis ist zu dunkel. Grund 1 [Tonerdichte] ist nicht richtig eingegeben. Abhilfe Ziehen Sie den Regler [Tonerdichte] im Druckertreiber in Richtung [Hell]. Klicken Sie zum Festlegen der [Tonerdichte] auf die Schaltfläche [Details] des Registerblatts [Qualität], um das Dialogfeld [Detaileinstellungen] zu öffnen. Grund 2 Der Drucker ist direktem Sonnenlicht oder starken Lichtquellen ausgesetzt. Abhilfe Führen Sie dieselbe Abhilfemaßnahme wie für Grund 1 aus. Wenn das Problem dadurch nicht beseitigt werden kann, stellen Sie den Drucker an einen Ort, wo er nicht direktem Sonnenlicht oder starken Lichtquellen ausgesetzt ist. Als Alternative bewegen Sie die starke Lichtquelle vom Drucker weg. Ein Teil einer Seite wird nicht gedruckt. Das Skalierverhältnis ist falsch. Abhilfe 1 Deaktivieren Sie die Option [Manuelle Skalierung] im Druckertreiber. Wenn die Wahlmarkierung aufgehoben wird, wird die Skalierung automatisch entsprechend den Werten eingestellt, die in [Papierformat] und [Ausgabeformat] eingegeben sind. Zum Angeben der [Manuellen Skalierung] öffnen Sie das Registerblatt [Seite einrichten]. Abhilfe 2 Aktivieren Sie die Option [Manuelle Skalierung] im Druckertreiber, und geben Sie einen geeigneten Skalierfaktor entsprechend dem verwendeten Papierformat an. Zum Angeben der [Manuellen Skalierung] öffnen Sie das Registerblatt [Seite einrichten]. Grund 2 Die Position zum Einlegen des Papiers ist nicht richtig eingestellt. Abhilfe Legen Sie das Papier richtig ein. (Siehe "Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien," auf S. 2-14, "Bedrucken von Umschlägen," auf S. 2-28, "Drucken auf benutzerdefiniertem Papier," auf S. 2-42.) Grund 3 Ein Dokument ohne Ränder wurde gedruckt. Abhilfe Bei diesem Drucker müssen für den bedruckbaren Bereich je 5mm von der oberen, unteren, rechten und linken Seite des Blatts abgezogen werden. Darum sollten Sie einen Sicherheitsrand von über 5 mm um die Daten lassen. Probleme mit der Druckqualität 6-19

Fehlerbehebung Grund 1 Der Ausdruck weist punktartige schwarze Flecke auf. Grund Die Fixiereinheit ist verschmutzt. Abhilfe Führen Sie einen Reinigungsvorgang aus. (Siehe "Reinigung," auf S. 5-13.) Die Druckposition ist falsch ausgerichtet. Grund [Oberer Rand] und [Papierposition] sind in der Anwendung nicht richtig eingegeben. Abhilfe Geben Sie [Oberer Rand] und [Papierposition] in der Anwendung richtig ein. (Informationen darüber finden Sie in der Dokumentation Ihrer Anwendung.) Die nächste Seite wird halb über die vorherige Seite gedruckt. Grund [Zeilenabstand] und [Zeilen/Seite] sind in der Anwendung nicht richtig eingegeben. Abhilfe Geben Sie [Zeilenabstand] and [Zeile/Seite] in der Anwendung so ein, dass die Daten auf eine Seite passen und wiederholen Sie den Druckvorgang. (Informationen darüber finden Sie in der Dokumentation Ihrer Anwendung.) Fehlerbehebung

Papier wird zerknittert ausgegeben. 6-20 Grund 1 Das Papier wurde nicht richtig in die Papierkassette eingelegt. Abhilfe Legen Sie das Papier richtig in die Kassette ein. (Siehe "Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien," auf S. 2-14, "Bedrucken von Umschlägen," auf S. 2-28.) Grund 2 Papier wurde in den manuellen Einzugschacht diagonal eingelegt. Abhilfe Legen Sie das Papier in den manuellen Einzugschacht gerade ein. (Siehe "Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien," auf S. 2-14, "Bedrucken von Umschlägen," auf S. 2-28, "Drucken auf benutzerdefiniertem Papier," auf S. 2-42.) Grund 3 Das Papier ist feucht. Abhilfe Ersetzen Sie das Papier durch einen frisch ausgepackten Stapel. Probleme mit der Druckqualität Auf dem Papier ist nichts gedruckt. Grund 1 Die Tonerpatrone wurde mit noch angebrachtem Abdichtband eingesetzt. Abhilfe Entfernen Sie die Tonerpatrone aus dem Drucker, ziehen Sie das Abdichtband ab, und setzen Sie die Tonerpatrone erneut ein. (Siehe "Ersetzen der Tonerpatrone," auf S. 5-2.) Grund 2 Mehrere Blatt Papier wurden gleichzeitig eingezogen. Abhilfe Richten Sie den Papierstapel richtig aus und legen Sie ihn erneut ein. Grund 3 Die Frontabdeckung ist nicht vollständig geschlossen. Abhilfe Schließen Sie die Frontabdeckung vollständig. Papier wird vollständig schwarz ausgegeben. Die Trommel in der Tonerpatrone ist verschlissen. Abhilfe Ersetzen Sie die Tonerpatrone durch eine neue. (Siehe "Ersetzen der Tonerpatrone," auf S. 5-2.)

Weißer Staub haftet auf den gedruckten Folien. Grund Die Folien wurden sofort nach einer langen Druckzeit von anderen Papierdruckmedien gedruckt. Abhilfe Wenn Sie vor dem Bedrucken von Folien längere Zeit auf anderen Druckmedien drucken, kann es vorkommen, dass Papierreste an den Folien anhaften. Wischen Sie in diesem Fall den anhaftenden Papierstaub mit einem weichen Lappen ab. Die Druckergebnisse wirken teilweise ausgehöhlt. Grund 1 Es wird ungeignetes Papier verwendet. Abhilfe Ersetzen Sie das Papier durch eine Papiersorte, die für diesen Drucker geeignet ist. (Siehe "Papieranforderungen," auf S. 2-2.) Grund 2 Das Papier ist feucht. Abhilfe Ersetzen Sie das Papier durch einen frisch ausgepackten Stapel. Grund 3 Die Trommel in der Tonerpatrone ist verschlissen. Abhilfe Ersetzen Sie die Tonerpatrone durch eine neue. (Siehe "Ersetzen der Tonerpatrone," auf S. 5-2.) Probleme mit der Druckqualität 6-21 Fehlerbehebung Grund Das Papier verwellt sich. Grund 1 Das Papier ist feucht. Abhilfe Ersetzen Sie das Papier durch einen frisch ausgepackten Stapel. Grund 2 Es wird ungeignetes Papier verwendet. Abhilfe Ersetzen Sie das Papier durch eine Papiersorte, die für diesen Drucker geeignet ist. (Siehe "Papieranforderungen," auf S. 2-2.) Grund 3 Papier wurde in den Face-down-Ausgabebereich eingelegt. Abhilfe Wenn Sie Papier verwenden, das sich leicht verwellt, stellen Sie den Papierausgabebereich auf den Face-up-Ausgabeschacht um. (Siehe "Papierausgabebereich," auf S. 2-11.) Grund 4 Das Papier ist zu dünn. Abhilfe Stellen Sie [Papierart] im Druckertreiber auf [Normal-Papier L]. Zum Angeben der [Papierart] öffnen Sie das Registerblatt [Seite einrichten]. Fehlerbehebung

6-22 Probleme mit der Druckqualität Wenn nichts gedruckt wird Überprüfen Sie die folgenden Punkte, wenn beim Ausführen eines Druckvorgangs aus der Anwendung nichts gedruckt wird.

Prüfen Sie, ob eine Fehlemeldung im Statusfenster des Druckers erscheint. Drucken Sie eine Testseite. ● Für Windows 98/Me ❑ Klicken Sie der Reihe nach auf die Dialogfelder [Eigenschaften von Drucker] ➞ [Allgemein] ➞ [Testseite drucken]. ● Für Windows 2000/XP ❑ Klicken Sie der Reihe nach auf die Dialogfelder [Eigenschaften von Drucker] ➞ [Allgemein] ➞ [Testseite drucken]. ■ Wenn die Testseite richtig gedruckt wird Drucken kann mit der CAPT-Software ausgeführt werden. Prüfen Sie die Anwendung, und stellen Sie sicher, dass alle Einstellungen richtig vorgenommen wurden. ■ Wenn die Testseite nicht gedruckt werden kann Deinstallieren Sie die CAPT-Software, installieren Sie sie erneut, und drucken Sie erneut eine Testseite aus. (Siehe "Deinstallieren der CAPT-Software," auf S. 3-51.) Wenn nichts gedruckt wird 6-23 Fehlerbehebung

Installationsprobleme Wenn "USB Klasse-Treiber" und "LBP3200 Druckertreiber" nicht richtig installiert werden können, gehen Sie wie unten beschrieben vor, um die Probleme zu überprüfen. Der Ordner [Canon LBP3200] wird auf dem Desktop angezeigt. [Canon LBP3200] wird unter [Software] angezeigt. Nein (Für Windows 98/Me) Nein Siehe "Installieren durch Nein Auswählen des USB-Anschlusses (Für Windows 2000/XP) (nur Windows 98/Me)," auf S. 6-29. Deinstallieren nicht möglich.

Wählen Sie den USBAnschluss aus, und installieren Sie die CAPTSoftware.

Deinstallieren Sie die CAPTSoftware mit dem Uninstaller. Löschen Sie [Canon LBP3200] unter [Software]. Siehe "Deinstallieren der CAPTSoftware," auf S. 3-51. Siehe "Wenn die Deinstallation erfolglos ist," auf S. 6-25.) Installieren Sie die CAPTSoftware erneut. Installieren Sie die CAPTSoftware erneut. Installieren Sie die CAPTSoftware erneut. Siehe "Installieren der CAPTSoftware," auf S. 3-4. Siehe "Installieren der CAPTSoftware," auf S. 3-4. Siehe "Installieren der CAPTSoftware," auf S. 34. Deinstallieren Sie den USBKlasse-Treiber. Siehe "Deinstallieren des USBKlasse-Treibers," on p.6-26. Installieren nicht möglich. Deinstallieren Sie die CAPTSoftware mit dem Uninstaller. Installieren nicht möglich. Installieren nicht möglich. Siehe "Deinstallieren der CAPTSoftware," auf S. 3-51. Der Ordner [Canon LBP3200] wird auf dem Desktop angezeigt. [Canon LBP3200] wird unter [Software] angezeigt. Nein

Deinstallieren Sie die CAPTSoftware mit dem Uninstaller. Deinstallieren nicht möglich. Löschen Sie [Canon LBP3200] unter [Software]. Siehe "Deinstallieren der CAPTSoftware," auf S. 3-51. Siehe "Wenn die Deinstallation erfolglos ist," auf S. 6-25.) Deinstallieren Sie den USBKlasse-Treiber. Siehe "Deinstallieren des USBKlasse-Treibers," on p.6-26. Installieren Sie die CAPTSoftware erneut. Siehe "Installieren der CAPTSoftware," auf S. 3-4. 6-24 Installationsprobleme Nein Wenn die Deinstallation erfolglos ist Wenn Sie die CAPT-Software nicht mit dem Uninstaller deinstallieren können, der bei der Installation erstellt wurde, oder wenn der Ordner [Canon LBP3200] nicht auf dem Desktop angezeigt wird, befolgen Sie die unten genannte Prozedur, um die CAPT-Software über die Option [Software] zu deinstallieren.

Klicken Sie im Menü [Start] auf ➞ [Einstellungen] ➞ [Systemsteuerung] ➞ [Software]. Für Windows XP: Klicken Sie im Menü [Start] auf ➞ [Systemsteuerung] ➞ [Software]. Wählen Sie [Canon LBP3200] im Dialogfeld [Software], und klicken Sie dann auf [Ändern/Entfernen] ([Hinzufügen/ Entfernen] für Windows 98/Me).

HINWEIS Wenn [Canon LBP3200] nicht im Dialogfeld [Software] angezeigt wird, deinstallieren Sie den USB-Klasse-Treiber (siehe "Deinstallieren des USB-Klasse-Treibers," auf S. 6-26) und installieren Sie dann die CAPT-Software. Wenn [Canon LBP3200] nicht im Dialogfeld [Software] unter Windows 98/Me angezeigt wird, installieren Sie die CAPT-Software. (Siehe "Installieren durch Auswählen des USB-Anschlusses (nur Windows 98/Me)," auf S. 6-29.) Installationsprobleme 6-25

Klicken Sie auf [OK]. Der Deinstallationsvorgang beginnt, und ein Dialogfeld wird eingeblendet, in dem Sie zum Neustart des Computers aufgefordert werden.

Klicken Sie auf [OK]. Fehlerbehebung

Windows startet neu. Deinstallieren des USB-Klasse-Treibers Die Deinstallation des USB-Klasse-Treibers ist erforderlich, wenn Sie die CAPT-Software nicht ordnungsgemäß installieren können, nachdem Sie sie einmal deinstalliert haben oder wenn Sie die CAPT-Software nicht deinstallieren können.

Stellen Sie sicher, dass der Computer über das USB-Kabel an den Drucker angeschlossen ist und dass der Drucker eingeschaltet ist. Klicken Sie im Menü [Start] auf ➞ [Einstellungen] ➞ [Systemsteuerung] ➞ [Software]. Für Windows XP: Klicken Sie im Menü [Start] auf ➞ [Systemsteuerung] ➞ [Software]. 6-26 Installationsprobleme Stellen Sie sicher, dass [Canon LBP3200] nicht im Dialogfeld [Software] angezeigt wird, und klicken Sie dann auf [ ]. HINWEIS Wenn [Canon LBP3200] im Dialogfeld [Software] angezeigt wird, löschen Sie [Canon LBP3200] aus dem Dialogfeld [Software]. (Siehe "Wenn die Deinstallation erfolglos ist," auf S. 6-25.)

Wählen Sie [Start] ➞ [Einstellungen] ➞ [Systemsteuerung], und doppelklicken Sie dann auf das Symbol [System]. Für Windows XP Professional: Klicken Sie im Menü [Start] auf ➞ [Systemsteuerung] ➞ [System]. Für Windows XP Home Edition: Klicken Sie auf [Start] ➞ [Systemsteuerung] ➞ [Drucker und andere Hardware] ➞ [System]. Installationsprobleme 6-27

Klicken Sie auf [Hardware] ➞ [Geräte-Manager], und doppelklicken Sie dann auf [USB-Controller]. Unter Windows 98/Me rufen Sie das Dialogfeld [Eigenschaften von System] auf, klicken Sie auf das Registerblatt [Geräte-Manager], und doppelklicken Sie dann auf [Universeller serieller Bus Controller].

Löschen Sie nur den folgenden USB-Klasse-Treiber unter [USB-Controller]. Für Windows 2000/XP rufen Sie [USB-Druckerunterstützung] auf, und wählen dann [Deinstallieren] aus dem Menü [Vorgang]. Unter Windows 98 wählen Sie [Canon LBP3200], bei Windows Me wählen Sie [Canon CAPT USB Printer], und anschließend klicken Sie auf [Entfernen]. WICHTIG

• Wenn sich der USB-Klasse-Treiber unter [Andere Geräte] befindet, wurde die Installation nicht richtig ausgeführt. Je nach Betriebssystem löschen Sie [Canon LBP3200], [Canon CAPT USB Printer] oder [Unbekannt].
• Löschen Sie niemals andere Geräte oder Gerätetreiber. Wenn sie versehentlich gelöscht werden, läuft Windows möglicherweise nicht mehr ordnungsgemäß. 6-28 Installationsprobleme

• Wenn der USB-Klasse-Treiber nicht ordnungsgemäß installiert wurde, werden [USB-Druckerunterstützung] (für Windows 2000/XP), [Canon CAPT USB Printer] (für Windows Me) und [Canon LBP3200] (für Windows 98) nicht angezeigt.

Wenn das Dialogfeld [Entfernen des Geräts bestätigen] erscheint, klicken Sie auf [OK]. Klicken Sie auf [Schließen]. [Eigenschaften von System] wird geschlossen. Trennen Sie das USB-Kabel vom Computer, und starten Sie Windows neu. Nach dem Neustart von Windows installieren Sie die CAPT-Software erneut. (Siehe "Installieren der CAPT-Software," auf S. 3-4.) Installieren durch Auswählen des USB-Anschlusses (nur Windows 98/Me) Wenn der USB-Anschluss nicht automatisch erkannt und die CAPT-Software nicht ordnungsgemäß installiert wird, gehen Sie wie folgt vor, um den USB-Anschluss auszuwählen und die CAPT-Software erneut zu installieren.

Legen Sie die mitgelieferte CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein. Wenn die CD-ROM bereits im Laufwerk ist, nehmen Sie sie heraus und legen sie erneut ein. Das CD-ROM-Menü erscheint automatisch. Installationsprobleme 6-29

HINWEIS Wenn das CD-ROM-Menü nicht automatisch eingeblendet wird, wählen Sie [Ausführen] vom [Start]-Menü, geben "D:\German\CAP4MNU.exe" ein und klicken auf [OK]. (Die CD-ROM-Laufwerkbezeichnung wird in dieser Anleitung als "D:" angegeben. Die CD-ROM-Laufwerkbezeichnung kann je nach verwendetem Computer unterschiedlich sein.)

Klicken Sie auf [Druckertreiber installieren]. Das Dialogfeld zum Bestätigen der Sprache erscheint.

Bestätigen Sie die Sprache und klicken Sie auf [OK]. Fehlerbehebung

Nachdem die Vorbereitungen für die Installation abgeschlossen sind, startet die CAPT (Canon Advanced Printing Technology) Installations-Software. Das Dialogfeld [Willkommen] wird eingeblendet. 6-30 Installationsprobleme

Klicken Sie auf [Weiter]. Das Dialogfeld [Software-Lizenzvertrag] wird aufgerufen.

Bestätigen Sie den Inhalt dieser Lizenzvertrag und klicken Sie dann auf [Ja]. Fehlerbehebung

Wählen Sie [Aus Liste wählen], und klicken Sie dann auf [Weiter]. Installationsprobleme 6-31 HINWEIS Wenn der USB-Klasse-Treiber nicht ordnungsgemäß installiert wurde, ist [Aus Liste wählen] deaktiviert, d. h. Sie können keine Auswahl unter dieser Option treffen.

Wählen Sie unter [Liste der Anschlüsse] einen USB-Anschluss aus, den Sie für diesen Drucker verwenden können, und klicken Sie danach auf [Weiter]. Für Windows 98 wählen Sie "USBPRNXX" (XX: Zahlen). Für Windows Me wählen Sie "USBXXX" (XXX: Zahlen). Fehlerbehebung

6-32 Klicken Sie auf [OK]. Nachdem die Installation abgeschlossen ist, klicken Sie auf [Beenden]. Installationsprobleme Probleme bei der Netzwerk-Installation Der Name des Druckservers oder freigegebenen Druckers ist nicht im Listenfeld [Freigegebene Drucker] aufgeführt. Grund 1 Der Druckserver ist nicht aktiviert. Abhilfe Starten Sie den Druckserver. Grund 2 Der Drucker ist nicht als freigegebener Drucker angegeben. Abhilfe Legen Sie den Drucker im Dialogfeld [Eigenschaften von Drucker] als freigegebenen Drucker fest. Grund 3 Der Benutzer hat keine Berechtigung für den Zugriff auf den Druckerserver oder Drucker. Abhilfe Bitten Sie Ihren Netzwerk-Administrator, die Zugriffsberechtigung des Benutzers zu ändern. Fehlerbehebung

Installationsprobleme 6-33 Verschiedene Probleme Der LBP3200 arbeitet nicht richtig.

Grund 1 Der LBP3200 ist nicht als Standarddrucker angegeben. Abhilfe Legen Sie ihn als Standarddrucker fest. Grund 2 Die CAPT-Software ist möglicherweise nicht richtig installiert. Abhilfe Um zu prüfen, ob die CAPT-Software richtig installiert wurde, drucken Sie aus der Anwendung heraus. Wenn der Druck nicht ordnungsgemäß durchgeführt werden kann, deinstallieren Sie die CAPT-Software und installieren sie erneut. (Siehe "Deinstallieren der CAPT-Software," auf S. 3-51, "Installieren der CAPT-Software," auf S. 3-4.) Fehlerbehebung Schriftarten von Adobe Type Manger (ATM-Fonts) können nicht verwendet werden. Grund 1 Adobe Type Manger (ATM) wird nicht unterstützt. Abhilfe Verwenden Sie Schriftarten, die zusammen mit diesem Drucker verwendet werden können. Das CD-ROM-Menü wird nicht automatisch eingeblendet. 6-34 Grund 1 [Anzeige bei jedem Einlegen der CD] im CD-ROM-Menü ist nicht gewählt. Abhilfe Rechtsklicken Sie auf das CD-ROM-Laufwerkssymbol in [Arbeitsplatz], wählen Sie [Öffnen], um das CD-ROM-Menü manuell anzuzeigen. Wählen Sie [Anzeige bei jedem Einlegen der CD]. Grund 2 [Automatische Benachrichtigung beim Wechsel] wurde nicht aktiviert. (nur Windows98/Me) Abhilfe Zeigen Sie die Eigenschaften für das CD-ROM-Laufwerk über den [Geräte-Manager] an, und wählen Sie [Automatische Benachrichtigung beim Wechsel] im Registerblatt [Einstellungen]. Verschiedene Probleme Der Fehler "Datei auf der CD-ROM nicht gefunden" erscheint beim Starten des CD-ROM-Menüs. Grund Das Programm wird von der Festplatte geladen. Abhilfe Löschen Sie die Datei "CAP4MNU.EXE" von der Festplatte, und starten Sie das CD-ROM-Menü von der beiliegenden CD-ROM "User Software for LBP3200". Die Meldung <Angegebenes Papierformat ist nicht korrekt> wird im Statusfenster des Druckers angezeigt. Die Einstellung unter [Ausgabeformat] für einen auszuführenden Druckauftrag weicht von der Einstellung unter [Ausgabeformat] für einen kürzlich ausgeführten Druckauftrag ab. Abhilfe Prüfen Sie, ob das Format des in der Kassette eingelegten Papiers korrekt ist, und setzen Sie dann die Kassette wieder in den Drucker ein. (Der Druckvorgang startet automatisch.) Bevor Sie auf Papier drucken, das über den manuellen Einzugschacht eingezogen wird, müssen Sie das dort eingelegte Papierformat überprüfen. Klicken Sie dann im Statusfenster des Druckers auf

Wenn Sie die Druckerfreigabefunktion auf Ihrem Computer verwenden, wird der Druckerstatus im Statusfenster des Druckers erst nach längerer Zeit angezeigt. Grund Wenn Sie Windows XP Service Pack 2 oder ein anderes Betriebssystem mit Windows-Firewall als Druckserver verwenden, wird die Kommunikation mit den Client-Computern durch den Windows-Firewall blockiert. Abhilfe Starten Sie den Druckserver, und heben Sie die Blockierung der Kommunikation mit Client-Computern durch den Windows-Firewall auf. Einzelheiten finden Sie in der Datei "note_ex.pdf", die sich im Ordner [German] auf der mitgelieferten CD-ROM "User Software for LBP3200" befindet. Verschiedene Probleme 6-35

Fehlerbehebung Grund Fehlerbehebung

• KAPITEL Dieses Kapitel enthält die technischen Daten des Druckers sowie den Index. Technische Daten p. 7
• -2 Technische Daten der Hardware p. 7
• -2 Technische Daten der Software p. 7
• -3 Abmessungen der einzelnen Teile p. 7
• -4 Optionales Zubehör p. 7
• -5 Netzwerkadapter p. 7
• -5 NetSpot Device Installer p. 7
• -7 Index p. 7
• -8 Lage der Seriennummer -11 7-1 Technische Daten Technische Daten der Hardware Typ Desktop-Seitendrucker Druckmethode Elektrostatisches Fotoverfahren (Fixieren nach Bedarf) Druckgeschwindigkeit: Normal-Papier (64 bis 90 g/m2) Bei kontinuierlichem Druck auf A4: 18 Seiten pro Minute p. 7

• Die Druckgeschwindigkeit kann stufenweise abnehmen, je nach Papierformat, Papierart, Kopienzahl oder Einstellung des Fixierverfahrens. (Der Grund ist, dass die Schutzfunktion aktiviert wird, um Schäden durch Überhitzung zu verhindern.) Aufwärmzeit 0 Sekunden (weniger als 8 Sekunden beim Einschalten des Druckers) Erster Druck Face-down-Ausgabe: 10 Sekunden oder weniger (20 °C (68 °F) auf A4-Format) Face-up-Ausgabe: 9 Sekunden oder weniger (20 °C (68 °F) auf A4-Format)
• Zeitraum, ab dem der Drucker Daten empfängt. Anhang

Kassette Papierformat 7-2 A4, B5, A5, Letter, US-Executive, Umschlag C5, Umschlag COM10, Umschlag DL und Umschlag Monarch Papierfassungsvermögen: ca. 250 Blatt (64 g/m2) A4, B5, A5, US-Legal, US-Letter, US-Executive, Umschlag C5, Umschlag COM10, Umschlag DL, Umschlag Monarch, benutzerdefiniertes Manueller Einzugschacht Papierformat (Breite 76,2 - 215,9 mm, Höhe 127,0 - 355,6 mm) Papierfassungsvermögen: 1 Blatt Ausgabeausrichtung Face-down / Face-up Ausgabekapazität Face-down-Ausgabebereich: ca. 100 Blatt (64 g/m2) Face-up-Ausgabeschacht: 1 Blatt Technische Daten Im Betriebsbereitschaftsmodus: Hintergrund-Geräuschpegel Beim Drucken: 55 dB [A] oder weniger Betriebsumgebung (nur Druckereinheit) Umgebungstemperatur für den Betrieb: 7,5 bis 32,5 °C (45,5 bis 90,5 °F) Luftfeuchtigkeit: 5 bis 90 % relative Feuchte (ohne Kondensationsbildung) Lagerungsumgebung (nur Druckereinheit) Umgebungstemperatur für Lagerung: 0 bis 35 °C (32 bis 95 °F) Luftfeuchtigkeit: 35 bis 85 % relative Feuchte (ohne Kondensationsbildung) Host-Schnittstelle USB-Schnittstelle

• USB Full-Speed (USB 1.1 äquivalent) Stromversorgung 120 V, 50/60 Hz (±2 Hz)

220 - 240 V (±10 %) 50/60 Hz (± 2 Hz)

Leistungsaufnahme (bei einer Temperatur von 20 °C oder 68 °F) Verbrauchsmaterial Tonerpatrone 120 V Durchschnitt beim Betrieb: ca. 350 W Durchschnitt im Betriebsbereitschaftsmodus: ca. 7 W 220 – 240 V Durchschnitt beim Betrieb: ca. 360 W Durchschnitt im Betriebsbereitschaftsmodus: ca. 7 W

EP-27 Cartridge Druckbare Seiten: ca. 2500 Seiten*

• Für A4 oder Letter 120-V-Modell Druckereinheit ...... ca. 6,5 kg (ohne Tonerpatrone) Kassette .................................................ca. 0,9 kg Tonerpatrone..........................................ca. 0,7 kg Gewicht 220-240-V-Modell Druckereinheit ...... ca. 6,1 kg (ohne Tonerpatrone) Kassette .................................................ca. 0,8 kg Tonerpatrone..........................................ca. 0,7 kg Technische Daten der Software Funktion Technische Daten Drucksoftware CAPT (Canon Advanced Printing Technology) Bedruckbarer Bereich Der gesamte Bereich mit Ausnahme eines 5mm breiten Randes von der oberen, unteren, rechten und linken Seite des Blatts. Technische Daten 7-3 Anhang Geräuschpegel (für Umstehende) (Geräuschbewertungszahl basierend auf ISO9296) Abmessungen der einzelnen Teile ■ Drucker Schutzhülle der Kassette

7-4 Abmessungen der einzelnen Teile

376,3 Face-down-Ausgabefach 344,5

Kassette (mm) Optionales Zubehör Mit Hilfe des optionalen Netzwerkadapters (AXIS1650) können Sie den LBP3200 direkt an ein Netzwerk anschließen. Einzelheiten zum Netzwerkadapter AXIS1650 finden Sie auf der Website von Axis Communications (http://www.axis.com/). Netzwerkadapter Der optionale Netzwerkadapter kann über ein USB-Kabel an den LBP3200 angeschlossen werden. Der Netzwerkadapter und der Computer werden als gleichrangige Geräte angeschlossen (Peer-to-Peer). Sie können den Drucker auch über einen Druckserver mit dem Computer verbinden. Anhang

Client (Windows 98/ Me/2000/XP) Client (Windows 98/ Me/2000/XP) HINWEIS

• Wenn Sie den Netzwerkadapter verwenden, können Sie das Dienstprogramm "NetSpot Device Installer" verwenden, um die ursprünglichen Einstellungen eines an ein Netzwerk angeschlossenen Druckers anzugeben.
• Einzelheiten zum Netzwerkadapter finden Sie in der Bedienungsanleitung des Netzwerkadapters.
• Weitere Einzelheiten zum Netzwerkadapter erfahren Sie von Ihrem Canon-Vertragshändler, bei dem Sie den LBP3200 gekauft haben. 7-6 Optionales Zubehör NetSpot Device Installer Die mitgelieferte CD-ROM enthält den "NetSpot Device Installer", ein Dienstprogramm, mit dem die Einstellungen eines Druckers, der mit dem Netzwerk verbunden ist, initialisiert werden, sowie die Drucksoftware (CAPT). Der NetSpot Device Installer muss nicht auf Ihrem Computer installiert werden. Er wird lediglich dazu verwendet, die Einstellungen für die Netzwerkverbindung des Druckers zu initialisieren. Genaue Informationen zum NetSpot Device Installer finden Sie im Anwenderhandbuch zu Ihrem Netzwerkadapter (AXIS 1650). HINWEIS Abhängig von der mitgelieferten CD-ROM ist der NetSpot Device Installer eventuell nicht enthalten. Wenn sich der NetSpot Device Installer nicht auf der mitgelieferten CD-ROM befindet, können Sie ihn von der Canon-Website herunterladen. Anhang

NetSpot Device Installer 7-7 Index Abbrechen eines Druckauftrags, 4-6 Abmessungen der einzelnen Teile, 7-4 Assistent für die Druckerinstallation, 3-46 Auflösung, 4-21, 4-29 Auflösungsverfeinerung, 4-22, 4-30, 4-45 Ausgabeformat, 4-18, 4-26 Ausgabewahl-Abdeckung, 1-4 Ausrichtung, 4-18, 4-26 Auswählen des Papierausgabebereichs, 2-13 AXIS1650, 7-5

Benutzerdefiniertes Papierformat, 2-42, 4-19, 4-37

Einlegen von Papier Einlegen von benutzerdefiniertem Papier, 2-42 Einlegen von Umschlägen, 2-28 Normal-Papier / schweres Papier / Etiketten / Folien einlegen, 2-14 Etikett, 2-4, 2-6, 2-14

Deinstallation, 3-51 Details, 4-22, 4-30 Druckeinstellungen, 4-7 Drucken, 2-14, 2-28, 2-42, 4-2 Drucken einer Testseite, 3-33 Drucker Druckerprobleme, 6-1 Druckerteile, 1-4 Reinigung, 5-18 7-8 Transport des Druckers, 5-20 Druckeranschluss, 4-23, 4-32 Druckereigenschaften, 4-9, 4-14 Druckertreiber Deinstallation, 3-51 Installation, 3-4 Drucklösehebel, 6-7, 6-11 Druckqualität, 4-43 Druckserver, 3-36, 3-37 Index Face-down-Ausgabebereich, 1-4, 2-11, 2-13 Face-down-Ausgabefach, 1-4 Face-up-Ausgabeschacht, 1-5, 2-12, 2-13 Fehlerbehebungsdiagramm, 6-2 Fixiereinheit, 6-4 Folie, 2-4, 2-6, 2-14 Freigabeeinstellungen, 3-40, 3-43 Frontabdeckung, 1-5

NetSpot Device Installer, 7-7 Netzstrom Ausschalten, 1-11 Einschalten, 1-10 Netzeingang, 1-5, 1-9 Netzkabel, 1-7 Netzschalter, 1-4 Netzstromanzeige, 1-5, 1-11 Netzwerk, 3-36 Netzwerkadapter, 7-5 Netzwerkdrucker, 3-47, 4-53 Papier Bedruckbarer Bereich, 2-6 Lagerung von Papier, 2-8 Papierart, 4-19, 4-27 Festlegen der Papierart, 2-26, 2-47 Liste der Papierarten, 2-3 Papierausgabebereich, 2-11 Papierausgabebereichstyp, 2-11 Papiereinzugswalze, 6-10 Papierfassungsvermögen der Papierquelle, 2-10 Papierfassungsvermögen des Papierausgabebereichs, 2-12 Papierformat, 4-17, 4-25 Abkürzung des Papierformats, 2-5 Einrichten des Papierformats, 2-26, 2-40, 2-46 Liste der Papierformate, 2-2 Papierführung, 1-5, 2-17, 2-31, 2-34, 2-37, 2-43 Papierquelle, 2-9 Papierquellentyp, 2-9 Papierstaus, 6-3 Plug & Play Windows 2000, 3-18 Windows 98/Me, 3-8 Windows XP, 3-25 Probleme mit der Druckqualität, 6-18

Registerblatt [Sicherheitseinstellungen], 4-33 Reinigung Drucker, 5-18 Fixiereinheit, 5-13

Technische Daten, 7-2 Teile und ihre Funktionen, 1-4 Testseite, 3-33 Tonerdichte, 4-22, 4-30, 4-44 Tonerpatronenführung, 1-6, 6-12 Tonersparmodus, 4-22, 4-30 Transferwalze, 6-5 Typenschild, 1-5

Umschlag, 2-5, 2-7, 2-28 Ungeeignetes Papier, 2-7 USB USB-Anschluss, 1-5, 1-12, 1-13 USB-Druckerunterstützung, 6-28 7-10 USB-Kabel, 1-13 USB-Klasse-Treiber, 3-11, 3-18, 3-24, 6-24, 6-28 Index Ventilationsöffnungen, 1-5 Verschiedene Probleme, 6-34 Verwendbares Papier, 2-2 Voreinstellungen, 4-21, 4-28

Wenn nichts gedruckt wird, 6-23 Wichtige Sicherheitsvorschriften, xv Lage der Seriennummer Eine Seriennummer besteht aus vier Buchstaben und sechs Ziffern. WICHTIG Das Etikett ist für den Kundendiensttechniker erforderlich, um die Seriennummer für Reparatur oder Wartung zu prüfen. Ziehen Sie es nicht ab. ■ Rückseite des Druckers F187900 XXXV 50/60Hz X.XA No. XXXX000000

Anhang ■ Verpackungskarton (seitlich) LBP3200 8822AXXX[AA] XXXX000000 Seriennummer Lage der Seriennummer 7-11 FA7-7684 (000) ©CANON INC. 2003
