BEDIENUNGSANLEITUNG C3PLPETROL MIELE

Gebrauchsanweisung Bodenstaubsauger

HS15 M.-Nr. 11 288 732

de - Inhalt Sicherheitshinweise und Warnungen

Gerätebeschreibung 12 Ihr Beitrag zum Umweltschutz 14 Anmerkung zu der Europäischen Verordnung (EU) Nr. 666/2013 16 Abbildungsverweise 17 Anschließen 17 Verwendung des mitgelieferten Zubehörs 18 Gebrauch 19 Abstellen, Transportieren und Aufbewahren 23 Wartung Bezugsquellen für Zubehörteile Staubbeutel-Wechselanzeige Staubbeutel entnehmen Motorschutzfilter austauschen Zeitpunkt des Abluftfilterwechsels Abluftfilter AirClean austauschen Abluftfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 und HEPA AirClean 50 austauschen Abluftfilter umrüsten Serviceanzeige mit Resettaste Zeitpunkt des Batteriewechsels am Funkhandgriff Batterie am Funkhandgriff austauschen Zeitpunkt des Batteriewechsels am LED-Handgriff Batterie am LED-Handgriff austauschen Fadenheber austauschen

24 24 25 26 26 26 27 27 28 28 29 29 29 29 30

Pflege 30 Was tun, wenn ... 31 Technische Daten 31 Konformitätserklärung 31 Kundendienst 32 Kontakt bei Störungen 32 Garantie 32 Nachkaufbares Zubehör 32 3

de - Sicherheitshinweise und Warnungen Dieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen und Sachen führen. Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Gebrauch und Wartung des Staubsaugers. Dadurch schützen Sie sich und andere und vermeiden Schäden. Entsprechend der Norm IEC 60335-1 weist Miele ausdrücklich darauf hin, das Kapitel „Anschließen“ sowie die Sicherheitshinweise und Warnungen unbedingt zu lesen und zu befolgen. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter. Schalten Sie den Staubsauger nach jedem Gebrauch, vor jedem Zubehörwechsel, vor jeder Wartung, Pflege und Störungsbehebung aus. Ziehen Sie den Netzstecker aus der Steckdose.

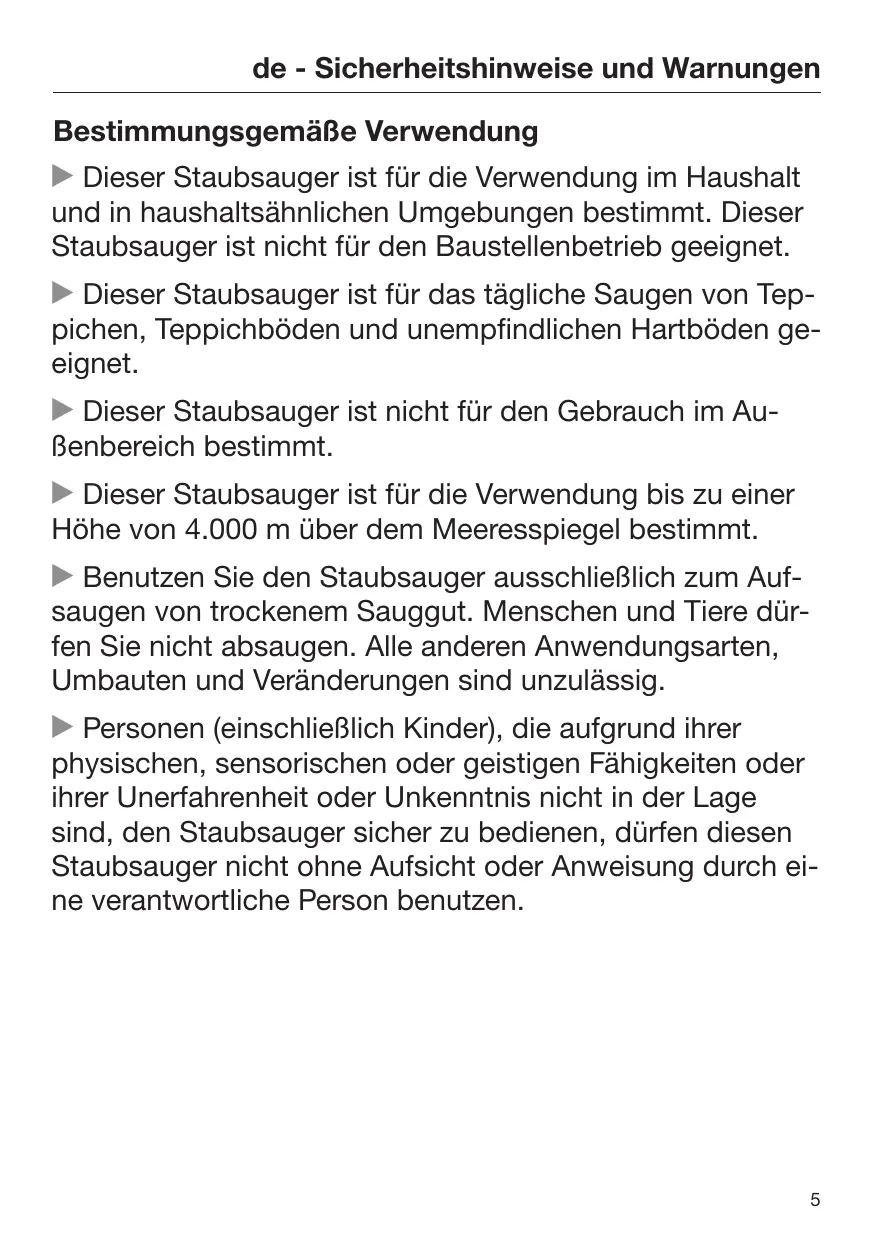

de - Sicherheitshinweise und Warnungen Bestimmungsgemäße Verwendung  Dieser Staubsauger ist für die Verwendung im Haushalt und in haushaltsähnlichen Umgebungen bestimmt. Dieser Staubsauger ist nicht für den Baustellenbetrieb geeignet.  Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.  Dieser Staubsauger ist nicht für den Gebrauch im Außenbereich bestimmt.  Dieser Staubsauger ist für die Verwendung bis zu einer Höhe von 4.000 m über dem Meeresspiegel bestimmt.  Benutzen Sie den Staubsauger ausschließlich zum Aufsaugen von trockenem Sauggut. Menschen und Tiere dürfen Sie nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.  Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sicher zu bedienen, dürfen diesen Staubsauger nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

de - Sicherheitshinweise und Warnungen Kinder im Haushalt  Erstickungsgefahr. Kinder können sich beim Spielen in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.  Kinder unter 8 Jahren müssen vom Staubsauger ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.  Kinder ab 8 Jahren dürfen den Staubsauger nur ohne Aufsicht bedienen, wenn ihnen der Staubsauger so erklärt wurde, dass sie ihn sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.  Kinder dürfen den Staubsauger nicht ohne Aufsicht reinigen oder warten.  Beaufsichtigen Sie Kinder, die sich in der Nähe des Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger spielen.  Bei Modellen mit LED- oder Funkhandgriff: Die Batterien dürfen nicht in Kinderhände gelangen.

de - Sicherheitshinweise und Warnungen Technische Sicherheit  Kontrollieren Sie den Staubsauger und alle Zubehörteile vor der Benutzung auf sichtbare Schäden. Nehmen Sie einen beschädigten Staubsauger nicht in Betrieb.  Vergleichen Sie die Anschlussdaten auf dem Typenschild des Staubsaugers (Netzspannung und Frequenz) mit denen des Versorgungsnetzes. Diese Daten müssen unbedingt übereinstimmen. Der Staubsauger ist ohne Änderung geeignet für 50 Hz oder 60 Hz.  Die Netzsteckdose muss über eine Sicherung 16 A oder 10 A träge abgesichert sein.  Der zeitweise oder dauerhafte Betrieb an einer autarken oder nicht netzsynchronen Energieversorgungsanlage (wie z. B. Inselnetze, Back-up-Systeme) ist möglich. Voraussetzung für den Betrieb ist, dass die Energieversorgungsanlage die Vorgaben der EN 50160 oder vergleichbar einhält. Die in der Hausinstallation und in diesem Miele Produkt vorgesehenen Schutzmaßnahmen müssen auch im Inselbetrieb oder im nicht netzsynchronen Betrieb in ihrer Funktion und Arbeitsweise sichergestellt sein oder durch gleichwertige Maßnahmen in der Installation ersetzt werden. Wie beispielsweise in der aktuellen Veröffentlichung der VDEAR-E 2510-2 beschrieben.  Eine Reparatur des Staubsaugers während der Garantiezeit darf nur von einem von Miele autorisierten Kundendienst ausgeführt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht.

de - Sicherheitshinweise und Warnungen  Benutzen Sie den Staubsauger nicht, wenn das Anschlusskabel beschädigt ist. Lassen Sie ein beschädigtes Anschlusskabel nur komplett mit der Kabeltrommel austauschen. Aus Sicherheitsgründen darf der Austausch nur von einer von Miele autorisierten Fachkraft oder vom Miele Kundendienst vorgenommen werden.  Benutzen Sie das Anschlusskabel nicht zum Tragen des Staubsaugers und ziehen Sie den Netzstecker nicht am Anschlusskabel aus der Steckdose. Ziehen Sie das Anschlusskabel nicht über scharfe Kanten und quetschen Sie es nicht ein. Vermeiden Sie häufiges Überfahren des Anschlusskabels. Anschlusskabel, Netzstecker und Steckdose können dabei beschädigt werden und Ihre Sicherheit gefährden.  Lassen Sie Reparaturen nur von einer von Miele autorisierten Fachkraft ausführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Reinigung  Tauchen Sie den Staubsauger niemals in Wasser und reinigen Sie ihn nur trocken oder mit einem leicht feuchten Tuch.

de - Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch  Benutzen Sie den Staubsauger nicht ohne Staubbeutel, Motorschutzfilter und Abluftfilter.  Wenn kein Staubbeutel eingesetzt ist, kann der Staubraumdeckel nicht geschlossen werden. Wenden Sie keine Gewalt an.  Stellen Sie vor jedem Schließen des Staubraumdeckels sicher, dass der Staubbeutel bis zum deutlichen Einrasten eingesetzt ist.  Saugen Sie keine brennenden oder glühenden Gegenstände, wie z. B. Zigaretten oder scheinbar erloschene Asche oder Kohle, auf.  Saugen Sie keinen Tonerstaub auf. Toner, der z. B. bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfähig sein.  Saugen Sie keine Flüssigkeiten und keinen feuchten Schmutz auf. Lassen Sie feucht gereinigte oder schampunierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.  Saugen Sie keine leicht entflammbaren oder explosiven Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind.  Vermeiden Sie, mit dem Saugstrom in Kopfnähe zu kommen.

de - Sicherheitshinweise und Warnungen  Wichtig für den Umgang mit den Batterien (bei Modellen mit LED- oder Funkhandgriff): - Batterien nicht kurzschließen, nicht aufladen und nicht ins Feuer werfen. - Entsorgung der Batterien: Entnehmen Sie dem Handgriff die Batterien und entsorgen Sie diese über das kommunale Sammelsystem. Werfen Sie Batterien nicht in den Hausmüll. Zubehör und Ersatzteile  Fassen Sie beim Saugen mit einer Miele Turbobürste nicht in die laufende Bürstenwalze.  Achten Sie beim Saugen mit dem Handgriff ohne aufgestecktes Zubehör darauf, dass der Handgriff nicht beschädigt ist.  Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden.  Verwenden Sie nur Staubbeutel, Filter und Zubehör mit dem „ORIGINAL Miele“-Logo auf der Verpackung. Nur dafür kann der Hersteller die Sicherheit gewährleisten.

de - Sicherheitshinweise und Warnungen Transport  Die Verpackung schützt den Staubsauger vor Transportschäden. Wir empfehlen, die Verpackung für Transportzwecke aufzubewahren.

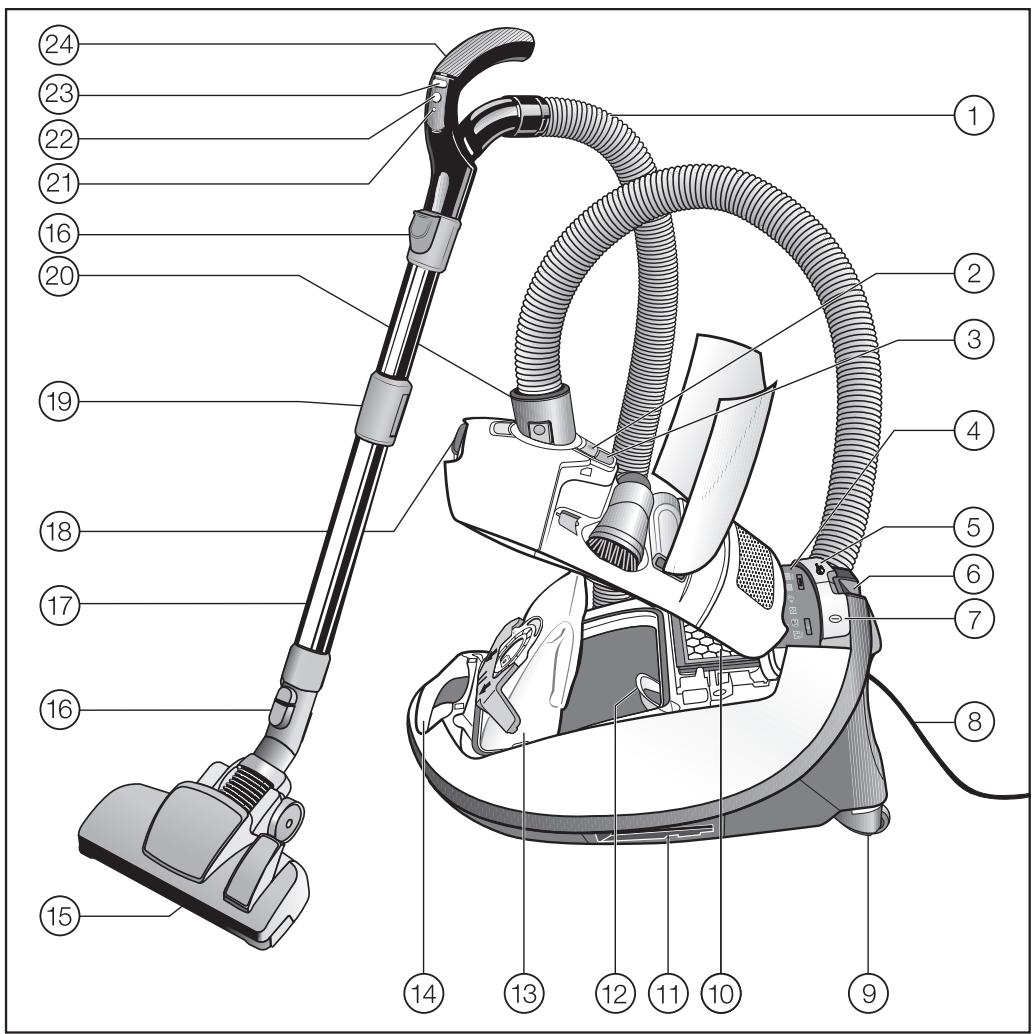

de - Gerätebeschreibung

de - Gerätebeschreibung a Saugschlauch* b Entriegelungstaste für Zubehörfach c Staubbeutel-Wechselanzeige d Anzeigefeld* e Fußtaste für automatische Kabelaufwicklung f Parksystem für Saugpausen* g Fußtaste Ein/Aus  h Anschlusskabel i Lenkrollen* j Original Miele Abluftfilter* k Parksystem zur Aufbewahrung (an beiden Seiten des Staubsaugers) l Motorschutzfilter m Original Miele Staubbeutel n Tragegriff o Bodendüse* p Entriegelungstasten q Teleskoprohr r Entriegelungstaste für Staubraumdeckel s Entriegelung für Teleskoprohr t Saugstutzen u LED* v Taste Standby für kurze Saugpausen* w Tasten +/- zum Einstellen der Saugleistung* x Handgriff (je nach Modell mit Nebenluftsteller)* y Anzeigelampe Thermoschutz * z Taste Restart* { Anzeigelampe Standby* | Serviceanzeige mit Resettaste* * je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unterschiedlich oder nicht vorhanden.

de - Ihr Beitrag zum Umweltschutz Entsorgung der Verpackung

Entsorgung des Altgerätes

Die Verpackung dient der Handhabung und schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und generell recycelbar.

Entnehmen Sie vor der Entsorgung des Altgerätes den Staubbeutel und die eingesetzten Filter und geben Sie diese Teile in den Hausmüll.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe. Nutzen Sie materialspezifische Wertstoffsammlungen und Rückgabemöglichkeiten. Wir empfehlen, die Verpackung für Transportzwecke aufzubewahren.

Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung können sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Hausmüll.

Entsorgung der Staubbeutel und der eingesetzten Filter Staubbeutel und Filter sind aus umweltverträglichen Materialien hergestellt. Die Filter können Sie über den normalen Hausmüll entsorgen. Dies trifft auch auf den Staubbeutel zu, sofern er keinen im Hausmüll verbotenen Schmutz enthält.

Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur unentgeltlichen Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmäßig eigenverantwortlich. Sie sind gesetzlich verpflichtet, nicht vom Gerät fest umschlossene Altbatterien und Altakkumulatoren sowie Lampen, die zerstörungsfrei entnommen werden können, zerstörungsfrei zu entnehmen. Bringen Sie diese zu einer geeigneten Sammelstelle, wo sie unentgeltlich abgegeben werden können. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

de - Ihr Beitrag zum Umweltschutz Rückgabe von Altbatterien und Altakkumulatoren Elektro- und Elektronikgeräte enthalten vielfach Batterien und Akkumulatoren, die auch nach dem Gebrauch nicht in den Hausmüll dürfen. Sie sind gesetzlich verpflichtet, nicht vom Gerät fest umschlossene Altbatterien und Altakkumulatoren zu entnehmen und zu einer geeigneten Sammelstelle (z. B. Handelsgeschäft) zu bringen, wo sie unentgeltlich abgegeben werden können. Isolieren Sie metallene Kontakte durch Abkleben mit Klebeband, um Kurzschlüsse zu vermeiden. Batterien und Akkumulatoren enthalten möglicherweise Stoffe, die der menschlichen Gesundheit und der Umwelt schaden können. Die Kennzeichnung der Batterie bzw. des Akkumulators gibt weitere Hinweise lithiumhaltige sind z. B. mit "Li-ion" gekennzeichnet. Die durchgestrichene Mülltonne bedeutet, dass Sie die Batterien und Akkumulatoren auf keinen Fall in den Hausmüll werfen dürfen. Wir sind angehalten, auch auf Folgendes hinzuweisen: Ist die durchgestrichene Mülltonne mit einem oder mehreren der aufgeführten chemischen Zeichen gekennzeichnet, enthalten diese Blei (Pb), Cadmium (Cd) und/oder Quecksilber (Hg).

3E&G+J Altbatterien und Altakkumulatoren enthalten wichtige Rohstoffe und können wiederverwertet werden. Die getrennte Sammlung von Altbatterien und Altakkumulatoren erleichtert die Behandlung und das Recycling. 15

de Anmerkung zu der Europäischen Verordnung (EU) Nr. 666/2013 Dieser Staubsauger ist ein Haushaltsstaubsauger und nach oben genannter Verordnung als Universalstaubsauger eingestuft. Diese Gebrauchsanweisung und weitere Daten stehen zum Download auf der Miele Internetseite unter www.miele.com bereit. Der nach der Verordnung ermittelte jährliche Energieverbrauch beschreibt den indikativen, jährlichen Energieverbrauch (kWh pro Jahr), basierend auf 50 Reinigungsvorgängen. Der tatsächliche Energieverbrauch hängt davon ab, wie von dem Staubsauger Gebrauch gemacht wird. Alle in der oben genannten Verordnung durchzuführenden Prüfungen und Berechnungen wurden nach den folgenden, jeweils gültigen, harmonisierten Normen unter Berücksichtigung des zu der Verordnung veröffentlichten Leitfadens der Europäischen Kommission aus September 2014 durchgeführt: a) EN 60312-1 Vacuum cleaners for household use - Part 1: Dry vacuum cleaners - Methods for measuring the performance b) EN 60704-2-1 Household and similar electrical appliances - Test code for the determination of airborne acoustical noise - Part 2-1: Particular requirements for vacuum cleaners c) EN 60335-2-2 Household and similar electrical appliances - Safety - Part 2-2: Particular requirements for vacuum cleaner and water suction appliances 16

Nicht alle dem Staubsauger beiliegenden Bodendüsen und Saugzubehöre sind für den in der Verordnung beschriebenen Einsatz zur intensiven Reinigung von Teppichen oder Hartböden bestimmt. Folgende Bodendüse und Einstellung wurde zur Ermittlung der Werte verwendet: Für die Energieverbräuche und die Reinigungsklassen auf Teppich und Hartboden sowie den Geräuschwert auf Teppich wurde die umschaltbare Bodendüse mit versenkten Borsten genutzt (Drücken Sie die Fußtaste ). Die nach der Verordnung ermittelten Daten beziehen sich ausschließlich auf die hier angegebenen Kombinationen und Einstellungen der Bodendüse auf den unterschiedlichen Bodenbelägen. Für alle Messungen wurden ausschließlich Original Miele Staubbeutel, Motorschutzfilter und Abluftfilter verwendet.

de Abbildungsverweise Die in den Kapiteln angegebenen Abbildungen finden Sie auf den Ausklappseiten am Ende dieser Gebrauchsanweisung.

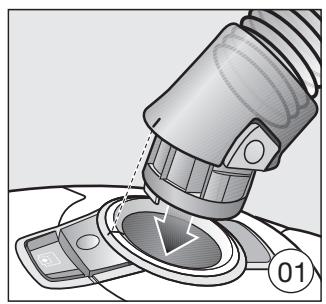

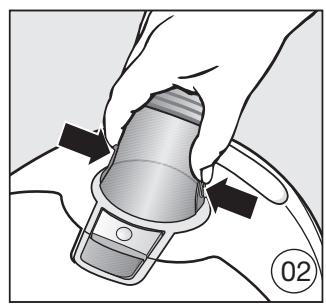

Anschließen Saugschlauch anschließen (Abb. 01 + 02)  Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers. Führen Sie dazu die Einführhilfen beider Teile aufeinander zu.  Drücken Sie die Entriegelungstasten seitlich am Saugstutzen, wenn Sie die Teile voneinander trennen möchten und ziehen Sie den Saugschlauch aus der Saugöffnung. Saugschlauch und Handgriff zusammenstecken (Abb. 03)  Stecken Sie den Saugschlauch bis zum deutlichen Einrasten in den Handgriff. Handgriff und Saugrohr zusammenstecken (Abb. 04)  Stecken Sie den Handgriff bis zum deutlichen Einrasten in das Saugrohr. Führen Sie dazu die Einführhilfen beider Teile aufeinander zu.  Drücken Sie die Entriegelungstaste, wenn Sie die Teile voneinander trennen möchten und ziehen Sie den Handgriff mit einer leichten Drehung aus dem Saugrohr.

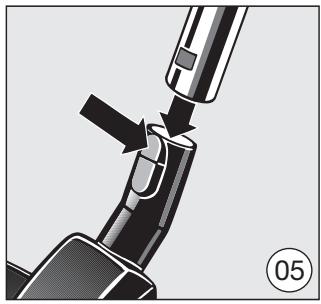

Teleskoprohr und umschaltbare Bodendüse zusammenstecken (Abb. 05)  Stecken Sie das Teleskoprohr nach links und rechts drehend in die Bodendüse, bis es deutlich einrastet.  Drücken Sie die Entriegelungstaste, wenn Sie die Teile voneinander trennen möchten und ziehen Sie das Teleskoprohr mit einer leichten Drehung aus der Bodendüse. Batterien in LED-Handgriff einlegen (Abb. 06 + 07) (je nach Modell)  Drehen Sie die Befestigungsschraube der Abdeckung heraus.  Drücken Sie die beiden Entriegelungsflächen seitlich an der Abdeckung und entnehmen Sie die Abdeckung.  Entnehmen Sie den Batteriehalter und setzen Sie die 3 beiliegenden Batterien ein. Achten Sie dabei auf die Polarität.  Setzen Sie den Batteriehalter wieder ein. Als Einführhilfe sind im Batteriefach und am Batteriehalter Pfeile angebracht, die übereinstimmend in eine Richtung zeigen müssen.  Setzen Sie die Abdeckung wieder ein und ziehen Sie die Befestigungsschraube fest.

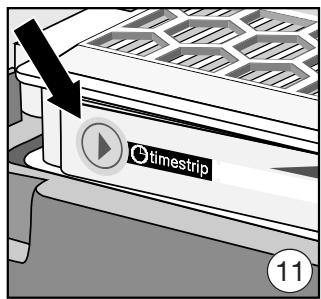

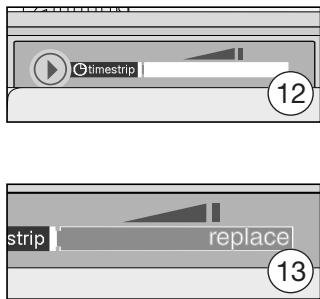

de Aktivierung der Abluftfilter-Wechselanzeige timestrip® am Abluftfilter Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt (Abb. 08): a AirClean b AirClean Plus 50 (hellblau) c Silence AirClean 50 (grau) d Active AirClean 50 (schwarz) e HEPA AirClean 50 (weiß) Wenn Ihr Staubsauger mit einem Abluftfilter c, d oder e ausgestattet ist, müssen Sie die Abluftfilter-Wechselanzeige timestrip® aktivieren.  Drücken Sie die Entriegelungstaste in der Griffmulde und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf (Abb. 09).  Entfernen Sie den Hinweisstreifen (Abb. 10).  Drücken Sie die Abluftfilter-Wechselanzeige timestrip® (Abb. 11). Nach ca. 10-15 Sekunden erscheint am linken Rand des Anzeigefeldes ein schmaler roter Farbstreifen (Abb. 12).

 Schäden durch Verunreinigung

des Staubraums. Durch einen nicht eingerasteten Staubbeutel können große Mengen Staub in den Staubraum gelangen und Bauteile beschädigen. Stellen Sie vor jedem Schließen des Staubraumdeckels sicher, dass der Staubbeutel bis zum deutlichen Einrasten eingesetzt ist.

 Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel dabei nicht eingeklemmt wird. Funktion der Abluftfilter-Wechselanzeige timestrip® Die Abluftfilter-Wechselanzeige timestrip® zeigt die Nutzungsdauer des Abluftfilters an. Nach ca. 50 Betriebsstunden ist das Anzeigefeld rot ausgefüllt (Abb. 13). 50 Betriebsstunden entsprechen ungefähr der durchschnittlichen Nutzung eines Jahres.

Verwendung des mitgelieferten Zubehörs (Abb. 14)  Fugendüse Zum Aussaugen von Falten, Fugen und Ecken.  Saugpinsel Zum Absaugen von Profilleisten sowie verzierten, geschnitzten oder besonders empfindlichen Gegenständen. Der Pinselkopf ist drehbar und kann dadurch in die jeweils günstigste Stellung gedreht werden.  Polsterdüse Zum Absaugen von Polstermöbeln, Matratzen, Kissen, Vorhängen usw. Einzelne Modelle sind serienmäßig mit einer Turbobürste ausgestattet, die nicht abgebildet ist. Dieser Turbobürste liegt eine separate Gebrauchsanweisung bei.

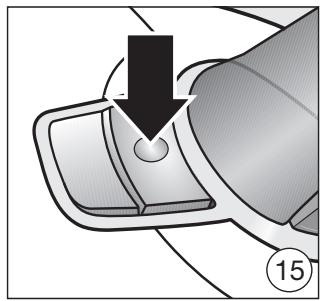

de Zubehör entnehmen (Abb. 15)  Drücken Sie die Entriegelungstaste. Das Zubehörfach öffnet sich.  Entnehmen Sie das gewünschte Zubehörteil.  Schließen Sie das Zubehörfach, indem Sie den Deckel zudrücken.

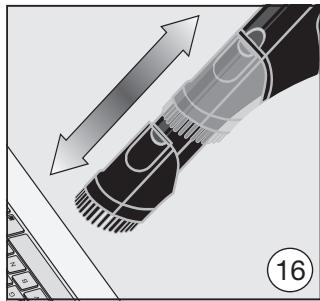

Gebrauch Saugpinsel am Eco Comfort-Handgriff einstellen (Abb. 16) Einzelne Modelle sind mit einem Eco Comfort-Handgriff ausgestattet. Der Saugpinsel eignet sich zum Absaugen unempfindlicher Oberflächen, z. B. zum Absaugen von Tastaturen oder zum Aufsaugen von Krümeln.  Drücken Sie die Entriegelungstaste des Saugpinsels und schieben Sie den Saugpinsel über die Führung, bis er deutlich einrastet.  Drücken Sie die Entriegelungstaste nach Beendigung des Saugprozesses und schieben Sie den Saugpinsel zurück in die Ausgangsposition, bis der Saugpinsel deutlich einrastet. Teleskoprohr einstellen (Abb. 17) Das Teleskoprohr besteht aus 2 ineinandergesteckten Rohrteilen, die Sie zum Saugen auf die jeweils bequemste Länge auseinanderziehen können.  Umfassen Sie die Entriegelung und stellen Sie das Teleskoprohr auf die gewünschte Länge ein.

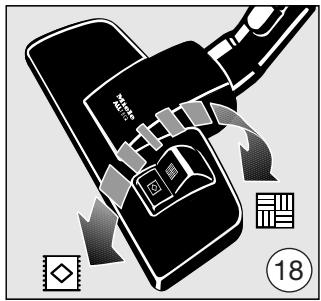

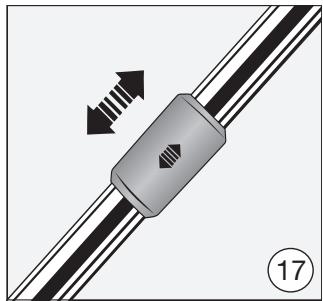

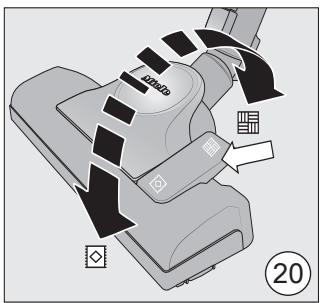

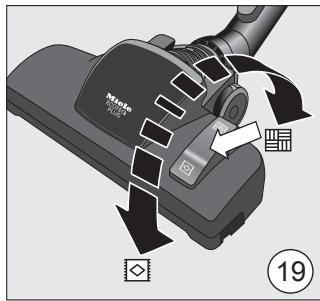

Umschaltbare Bodendüse einstellen (Abb. 18, 19 + 20) Je nach Modell ist Ihr Staubsauger mit einer der abgebildeten Bodendüsen ausgestattet. Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet. Das Miele Bodenpflegesortiment bietet für andere Bodenbeläge oder Spezialanwendungen passende Bodendüsen, -bürsten und -vorsätze (siehe Kapitel „Nachkaufbares Zubehör“). Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelagherstellers. Saugen Sie unempfindliche und ebene Hartböden und Böden mit Fugen mit herausgestellten Borsten:  Drücken Sie die Fußtaste . Saugen Sie Teppiche und Teppichböden mit versenkten Borsten:  Drücken Sie die Fußtaste . Wenn Ihnen die Schiebekraft der umschaltbaren Bodendüse zu hoch erscheint, reduzieren Sie die Saugleistung, bis sich die Bodendüse leicht schieben lässt (siehe Kapitel „Gebrauch“, Abschnitt „Saugleistung wählen“). Umschaltbare Bodendüse (Abb. 21) Die umschaltbare Bodendüse ist auch zum Absaugen von Treppenstufen geeignet.

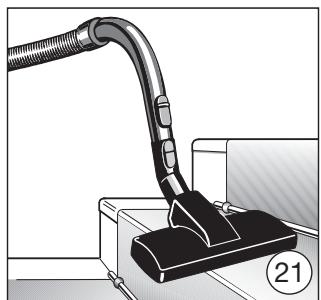

de  Verletzungsgefahr durch herab-

stürzenden Staubsauger. Ein von der Treppe herabstürzender Staubsauger kann Sie verletzen. Saugen Sie Treppen immer von unten nach oben ab. Anschlusskabel herausziehen (Abb. 22)  Ziehen Sie das Anschlusskabel bis zur gewünschten Länge heraus.  Stecken Sie den Netzstecker in die Steckdose.

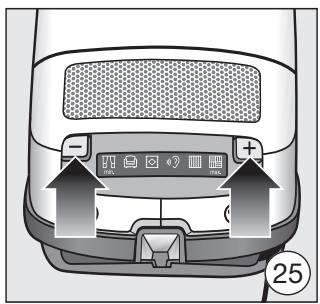

Saugleistung wählen Sie können die Saugleistung des Staubsaugers der jeweiligen Saugsituation anpassen. Durch Reduzierung der Saugleistung verringern Sie die Schiebekraft an der Bodendüse deutlich. Am Staubsauger sind den Leistungsstufen Symbole zugeordnet, die beispielhaft zeigen, wofür die jeweilige Leistungsstufe zu empfehlen ist. Die gewählte Leistungsstufe leuchtet gelb. 

Polstermöbel, Kissen

hochwertige Veloursteppiche, Brücken und Läufer

energiesparendes tägliches Saugen bei geringer Geräuschentwicklung

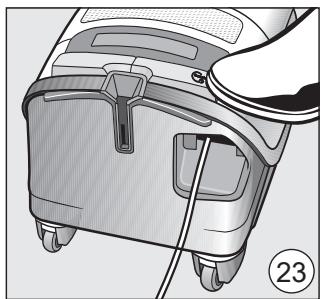

Anschlusskabel aufrollen (Abb. 23)

 Ziehen Sie den Netzstecker aus der Steckdose.

Teppiche und Teppichböden aus Schlingenware

Hartböden, stark verschmutzte Teppiche und Teppichböden

 Schäden durch Überhitzung. Das Anschlusskabel kann bei längerer Benutzung überhitzen. Ziehen Sie das Anschlusskabel bei einer Benutzung von länger als 30 Minuten komplett heraus.

 Treten Sie kurz die Fußtaste für die Kabelaufwicklung. Das Anschlusskabel rollt komplett auf. Wenn das Anschlusskabel nicht komplett aufgerollt werden soll, können Sie diese Funktion deaktivieren. Halten Sie das Anschlusskabel dazu während des Aufrollens in der Hand und ziehen Sie kurz daran, wenn das Aufrollen beendet werden soll. Ein- und Ausschalten (Abb. 24)  Treten Sie die Fußtaste Ein/Aus .

Wenn Sie die umschaltbare Bodendüse nutzen und Ihnen die Schiebekraft dabei zu hoch erscheint, reduzieren Sie die Saugleistung, bis sich die Bodendüse leicht schieben lässt. Je nach Modell ist Ihr Staubsauger mit einem der folgenden Saugleistungswähler ausgestattet: - Fußtasten - Fußtasten mit Anwahlmöglichkeit der Saugleistungs-Zwischenstufen - Fußtasten mit Funktion Boost

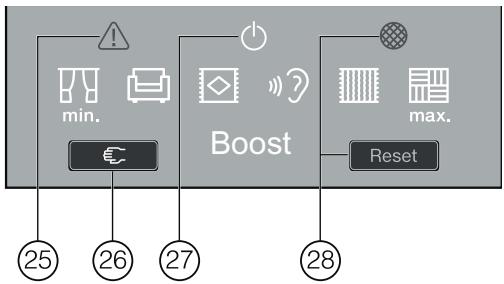

de - Funkhandgriff - Funkhandgriff mit Funktion Boost Fußtasten (Abb. 25) Bei der Erstinbetriebnahme schaltet sich der Staubsauger in der höchsten Leistungsstufe ein. Ab dem nächsten Gebrauch schaltet sich der Staubsauger jeweils in der zuletzt gewählten Leistungsstufe ein.  Drücken Sie die Fußtaste +, wenn Sie eine höhere Saugleistung wünschen.  Drücken Sie die Fußtaste -, wenn Sie eine niedrigere Saugleistung wünschen. Fußtasten mit Anwahlmöglichkeit der Saugleistungs-Zwischenstufen Einzelne Modelle bieten zusätzlich die Funktion, auch Leistungsstufen zu wählen, die sich zwischen den vorgegebenen 6 Leistungsstufen befinden. Funktion aktivieren  Drücken Sie die Fußtaste +, bis die maximale Leistungsstufe erreicht ist.  Halten Sie die Fußtaste - gedrückt, bis das Symbol der niedrigeren Leistungsstufe blinkt.  Lassen Sie die Fußtaste los. Sie können die Aktivierung auch von der minimalen Leistungsstufe ausgehend durchführen. Dazu müssen Sie dann die Fußtaste + gedrückt halten, bis das Symbol der höheren Leistungsstufe blinkt. Saugleistungs-Zwischenstufe wählen

 Drücken Sie die Fußtaste - oder +, bis die gewünschte Leistungsstufe erreicht ist. Nach einer Minute ohne Tastenbetätigung ist die Saugleistungs-Zwischenstufe zur nächstniedrigeren/nächsthöheren vorgegebenen Leistungsstufe gespeichert. Das Blinken erlischt. Beim nächsten Gebrauch schaltet sich der Staubsauger in der gespeicherten Saugleistungs-Zwischenstufe ein. Durch Anwahl einer der vorgegebenen 6 Leistungsstufen löschen Sie die Speicherung. Fußtasten mit Funktion Boost (Abb. 26 + 27) Einzelne Modelle sind zusätzlich mit einer Leistungsstufe Boost ausgestattet. Sie ermöglicht kurzzeitig eine Leistungssteigerung, um hartnäckigen Feinund Grobschmutz aufzusaugen.  Drücken Sie die Fußtaste +, bis die maximale Leistungsstufe erreicht ist.  Drücken Sie die Fußtaste + erneut. Die Leistungsstufe Boost wird für 20 Sekunden aktiviert. Die Anzeige Boost leuchtet gelb. Sie haben nun folgende Möglichkeiten:  Drücken Sie die Fußtaste - vor Ablauf der 20 Sekunden. Sie verlassen die Leistungsstufe Boost und die maximale Leistungsstufe wird aktiviert.  Drücken Sie die Fußtaste + nach Ablauf der 20 Sekunden erneut.

de Die Leistungsstufe Boost wird ein zweites Mal für 20 Sekunden aktiviert. Diese Aktivierung ist ein drittes Mal in Folge möglich, anschließend erst wieder nach einer Minute Wartezeit. Die Nutzung der Leistungsstufe Boost verändert den tatsächlichen Energieverbrauch (siehe Kapitel „Anmerkung zu der Europäischen Verordnung (EU) Nr. 666/2013“). Funkhandgriff (Abb. 28) Nach Einschalten des Staubsaugers mit der Fußtaste Ein/Aus  leuchtet die Anzeigelampe Standby  am Staubsauger gelb.  Drücken Sie die Taste Standby  am Funkhandgriff. Die Anzeigelampe Standby  am Staubsauger erlischt. Bei der Erstinbetriebnahme schaltet sich der Staubsauger in der höchsten Leistungsstufe ein. Ab dem nächsten Gebrauch schaltet sich der Staubsauger jeweils in der zuletzt gewählten Leistungsstufe ein.  Drücken Sie die Taste +, wenn Sie eine höhere Saugleistung wünschen.  Drücken Sie die Taste -, wenn Sie eine niedrigere Saugleistung wünschen. Funkhandgriff mit Funktion Boost Einzelne Modelle sind zusätzlich mit einer Leistungsstufe Boost ausgestattet. Sie ermöglicht kurzzeitig eine Leistungssteigerung, um hartnäckigen Feinund Grobschmutz aufzusaugen. 22

 Drücken Sie die Taste +, bis die maximale Leistungsstufe erreicht ist.  Drücken Sie die Taste + erneut. Die Leistungsstufe Boost wird für 20 Sekunden aktiviert. Die Anzeige Boost am Staubsauger leuchtet gelb. Sie haben nun folgende Möglichkeiten:  Drücken Sie die Taste - vor Ablauf der 20 Sekunden. Sie verlassen die Leistungsstufe Boost und die maximale Leistungsstufe wird aktiviert.  Drücken Sie die Taste + nach Ablauf der 20 Sekunden erneut. Die Leistungsstufe Boost wird ein zweites Mal für 20 Sekunden aktiviert. Diese Aktivierung ist ein drittes Mal in Folge möglich, anschließend erst wieder nach einer Minute Wartezeit. Die Nutzung der Leistungsstufe Boost verändert den tatsächlichen Energieverbrauch (siehe Kapitel „Anmerkung zu der Europäischen Verordnung (EU) Nr. 666/2013“). Nebenluftsteller öffnen (Abb. 29 + 30) (nicht vorhanden bei Modellen mit LED-, Funk- oder Eco Comfort-Handgriff) Sie können die Saugleistung kurzzeitig reduzieren, z. B. um ein Festsaugen an textilen Bodenbelägen zu verhindern.  Öffnen Sie den Nebenluftsteller am Handgriff nur so weit, bis sich die Saugdüse leicht bewegen lässt. Dadurch verringert sich die Schiebekraft an der jeweils verwendeten Saugdüse.

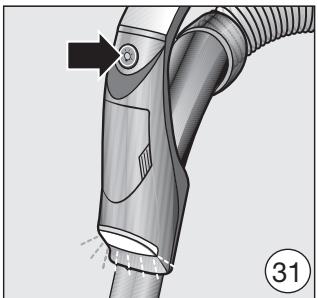

Arbeitsbereich ausleuchten (Abb. 31)

 Ziehen Sie den Staubsauger beim Saugen wie einen Schlitten hinter sich her. Sie können den Staubsauger auch aufrecht stehend benutzen, z. B. beim Absaugen von Treppen oder Gardinen.

(bei Modellen mit LED-Handgriff)

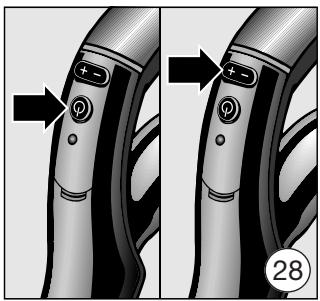

Betrieb unterbrechen (Abb. 28)

Zum Ausleuchten des Arbeitsbereiches ist Ihr Staubsauger mit einer LED am Handgriff ausgestattet.  Drücken Sie die Taste  am LEDHandgriff.

(bei Modellen mit Funkhandgriff)

Nach ca. 30 Sekunden schaltet sich die Beleuchtung automatisch wieder aus.

In kurzen Saugpausen können Sie den Betrieb des Staubsaugers unterbrechen.

Abstellen, Transportieren und Aufbewahren

 Drücken Sie die Taste Standby  am Funkhandgriff.

 Lassen Sie den Staubsauger

nicht dauerhaft im Standby-Modus, sondern nur für kurze Saugpausen. Gefahr der Schädigung. Jeder Tastendruck am Funkhandgriff wird durch Leuchten der LED angezeigt. Nach der Unterbrechung haben Sie folgende Möglichkeiten:  Drücken Sie erneut die Taste Standby , so schaltet sich der Staubsauger in der zuletzt gewählten Leistungsstufe ein.  Drücken Sie die Taste +, so schaltet sich der Staubsauger in der höchsten Leistungsstufe ein.  Drücken Sie die Taste -, so schaltet sich der Staubsauger in der niedrigsten Leistungsstufe ein.

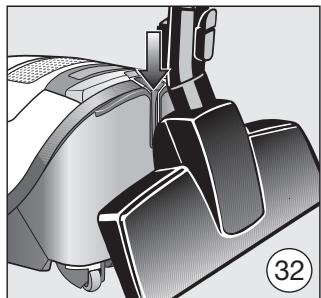

Parksystem für Saugpausen (Abb. 32) In kurzen Saugpausen können Sie das Saugrohr mit dem Saugvorsatz bequem am Staubsauger abstellen.  Stecken Sie den Saugvorsatz mit dem Parknocken in das Parksystem. Wenn sich der Staubsauger hierbei auf einer schrägen Fläche befindet, z. B. auf einer Rampe, so schieben Sie die Rohrteile des Teleskoprohres komplett ein. Ein-/Ausschalter im Parksystem Einzelne Modelle sind mit einem Ein-/ Ausschalter im Parksystem ausgestattet. Der Betrieb des Staubsaugers wird automatisch unterbrochen, wenn Sie den Saugvorsatz mit dem Parknocken in das Parksystem stecken. Beim Herausnehmen des Saugvorsatzes schaltet sich der Staubsauger in der zuletzt gewählten Leistungsstufe wieder ein (nicht bei Modellen mit Funkhandgriff).

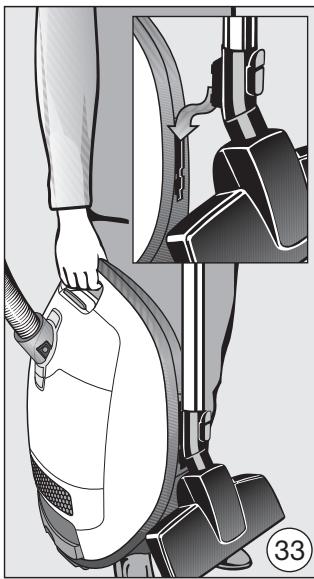

de Parksystem zur Aufbewahrung (Abb. 33)

 Stromschlaggefahr durch Netz-

spannung. Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden. Ziehen Sie nach dem Gebrauch den Netzstecker aus der Steckdose.  Stellen Sie den Staubsauger aufrecht hin.  Schieben Sie die Rohrteile des Teleskoprohres komplett ein.  Stecken Sie den Saugvorsatz mit dem Parknocken von oben in einen der beiden Saugrohrhalter. So können Sie den Staubsauger bequem tragen oder zum Aufbewahren abstellen.

Wartung  Stromschlaggefahr durch Netz-

spannung. Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden. Ziehen Sie vor jeder Wartung den Netzstecker aus der Steckdose. Das Miele Filtersystem besteht aus 3 Zubehörteilen: - Original Miele Staubbeutel (Typ GN) - Motorschutzfilter - Original Miele Abluftfilter Um die einwandfreie Saugleistung des Staubsaugers zu gewährleisten, müssen Sie diese Zubehörteile von Zeit zu Zeit austauschen. 24

Wir empfehlen Ihnen, Zubehörteile mit dem „ORIGINAL Miele“-Logo auf der Verpackung zu verwenden. Dann können Sie sicher sein, dass die Saugleistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden kann. Staubbeutel mit dem „ORIGINAL Miele“-Logo auf der Verpackung werden nicht aus Papier oder papierähnlichen Materialien gefertigt und verfügen auch nicht über eine Halteplatte aus Pappe. Dadurch wird eine besonders hohe Haltbarkeit und Sicherheit erreicht. Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ursächlich auf den Einsatz von Zubehörteilen zurückgehen, die nicht mit dem „ORIGINAL Miele“-Logo auf der Verpackung gekennzeichnet sind, von der Garantie für den Staubsauger nicht erfasst werden. Bezugsquellen für Zubehörteile Original Miele Zubehörteile können Sie über den Miele Webshop, den Miele Kundendienst oder Ihren Miele Fachhändler beziehen. Original Miele Zubehörteile erkennen Sie an dem „ORIGINAL Miele“-Logo auf der Verpackung.

de Mit 3D4U bietet Miele außerdem kostenloses Zubehör zum Download für den 3D-Drucker an (www.miele.de, Service, Ersatzteile & Zubehör).

Zur Prüfung  Stecken Sie die umschaltbare Bodendüse auf.  Schalten Sie den Staubsauger ein und stellen Sie die maximale Saugleistung ein.  Heben Sie die Bodendüse ein Stück vom Fußboden ab. Funktion der Staubbeutel-Wechselanzeige

Jede Packung Original Miele Staubbeutel beinhaltet 4 Staubbeutel, einen Abluftfilter AirClean und einen Motorschutzfilter. Original Miele Großpackungen beinhalten 16 Staubbeutel, 4 Abluftfilter AirClean und 4 Motorschutzfilter. Wenn Sie Original Miele Abluftfilter einzeln nachkaufen möchten, nennen Sie dem Miele Kundendienst oder Ihrem Fachhändler die Modellbezeichnung Ihres Staubsaugers, damit Sie die richtigen Abluftfilter bekommen. Sie können diese Abluftfilter aber auch bequem im Miele Webshop bestellen.

Die Funktion der Anzeige ist auf Mischstaub ausgelegt: Staub, Haare, Fäden, Teppichfusseln, Sand usw. Wenn Sie viel Feinstaub saugen, wie z. B. Bohrstaub, Sand, eventuell auch Gips oder Mehl, verstopfen die Poren des Staubbeutels sehr schnell. Die Anzeige wird dann bereits „voll“ anzeigen, selbst wenn der Staubbeutel noch nicht voll ist. Der Staubbeutel muss dann ausgetauscht werden. Wenn Sie viele Haare, Teppich-, Wollfusseln usw. saugen, reagiert die Anzeige erst, wenn der Staubbeutel bereits prall gefüllt ist.

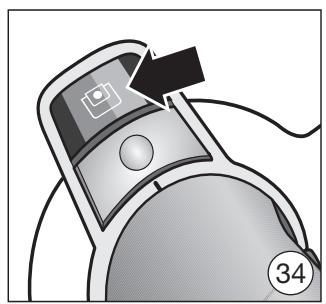

Staubbeutel-Wechselanzeige (Abb. 34) Tauschen Sie den Staubbeutel aus, wenn die Farbskala das Sichtfenster der Staubbeutel-Wechselanzeige rot ausfüllt. Verstopfte Poren reduzieren die Saugleistung des Staubsaugers. Entsorgen Sie volle Staubbeutel. Verwenden Sie Staubbeutel nicht mehrfach.

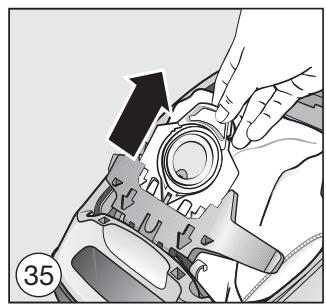

de Staubbeutel entnehmen (Abb. 35)  Drücken Sie die Entriegelungstasten seitlich am Saugstutzen und ziehen Sie den Saugstutzen aus der Saugöffnung (Abb. 02).  Heben Sie die Entriegelungstaste an und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf (Abb. 09). Dabei schließt sich der Hygieneverschluss des Staubbeutels automatisch, so dass kein Staub entweichen kann.  Ziehen Sie den Staubbeutel an der Grifflasche aus der Aufnahme. Staubbeutel einsetzen (Abb. 36)  Stecken Sie den neuen Staubbeutel bis zum deutlichen Einrasten in die Aufnahme. Lassen Sie den Staubbeutel dabei so zusammengefaltet, wie Sie ihn der Verpackung entnehmen.  Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel dabei nicht eingeklemmt wird. Eine Leerbetriebssperre verhindert das Schließen des Staubraumdeckels, wenn kein Staubbeutel eingesteckt ist. Wenden Sie keine Gewalt an.  Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers. Führen Sie dazu die Einführhilfen beider Teile aufeinander zu (Abb. 01).

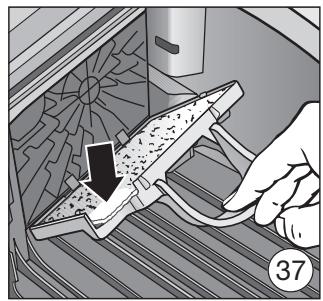

Motorschutzfilter austauschen (Abb. 37) Tauschen Sie den Motorschutzfilter aus, wenn Sie eine neue Packung Staubbeutel anbrechen. Jede Packung Original Miele Staubbeutel beinhaltet einen Motorschutzfilter, jede Großpackung 4 Motorschutzfilter.  Öffnen Sie den Staubraumdeckel (Abb. 09).  Ziehen Sie den Staubbeutel an der Grifflasche aus der Aufnahme (Abb. 35).  Klappen Sie den Filterrahmen bis zum deutlichen Einrasten auf und nehmen Sie den verbrauchten Motorschutzfilter an der sauberen Hygienefläche heraus (Abb. 37).  Setzen Sie einen neuen Motorschutzfilter ein.  Schließen Sie den Filterrahmen.  Stecken Sie den Staubbeutel bis zum deutlichen Einrasten in die Aufnahme (Abb. 36).  Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel dabei nicht eingeklemmt wird. Zeitpunkt des Abluftfilterwechsels Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt (Abb. 08): a AirClean Tauschen Sie diesen Abluftfilter aus, wenn Sie eine neue Packung Staubbeutel anbrechen. Jede Packung Original

de Miele Staubbeutel beinhaltet einen Abluftfilter AirClean, jede Großpackung 4 Abluftfilter AirClean. b AirClean Plus 50 (hellblau) Tauschen Sie diesen Abluftfilter nach ca. einem Jahr aus. Den Zeitpunkt können Sie auf dem Abluftfilter notieren. c Silence AirClean 50 (grau) d Active AirClean 50 (schwarz) e HEPA AirClean 50 (weiß) Tauschen Sie diese Abluftfilter aus, wenn das Anzeigefeld der AbluftfilterWechselanzeige timestrip® rot ausgefüllt ist (Abb. 13). Die Anzeige leuchtet nach ca. 50 Betriebsstunden, was in etwa der durchschnittlichen Nutzung eines Jahres entspricht. Sie können dann noch weitersaugen. Bedenken Sie jedoch, dass die Saug- und Filterleistung des Staubsaugers nachlässt. Abluftfilter AirClean austauschen (Abb. 38 + 39) Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.  Öffnen Sie den Staubraumdeckel (Abb. 09).  Drücken Sie die Entriegelung des Filtergitters zusammen und öffnen Sie das Filtergitter bis zum Einrasten (Abb. 38).  Nehmen Sie den verbrauchten Abluftfilter AirClean an einer der beiden sauberen Hygieneflächen heraus (Abb. 38).  Legen Sie den neuen Abluftfilter AirClean ein (Abb. 39).

Wenn Sie einen Abluftfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 oder HEPA AirClean 50 einsetzen möchten, beachten Sie dazu den Abschnitt „Abluftfilter umrüsten“.  Schließen Sie das Filtergitter (Abb. 39).

 Schäden durch Verunreinigung

des Staubraums. Durch einen nicht eingerasteten Staubbeutel können große Mengen Staub in den Staubraum gelangen und Bauteile beschädigen. Stellen Sie vor jedem Schließen des Staubraumdeckels sicher, dass der Staubbeutel bis zum deutlichen Einrasten eingesetzt ist.  Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel dabei nicht eingeklemmt wird. Abluftfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 und HEPA AirClean 50 austauschen (Abb. 40 + 41) Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.  Öffnen Sie den Staubraumdeckel (Abb. 09).  Heben Sie den Abluftfilter an und entnehmen Sie den Abluftfilter (Abb. 40).  Setzen Sie den neuen Abluftfilter passgenau ein und drücken Sie den Abluftfilter nach unten (Abb. 41).

de  Drücken Sie bei Verwendung des Abluftfilters c, d oder e die AbluftfilterWechselanzeige timestrip® (Abb. 11). Nach ca. 10-15 Sekunden erscheint am linken Rand des Anzeigefeldes ein schmaler roter Farbstreifen (Abb. 12). Wenn Sie einen Abluftfilter AirClean einsetzen möchten, beachten Sie dazu den Abschnitt „Abluftfilter umrüsten“.

 Schäden durch Verunreinigung

Beim Umrüsten beachten 1. Wenn Sie anstelle eines Abluftfilters a einen Abluftfilter b, c, d oder e einsetzen, müssen Sie zusätzlich das Filtergitter herausnehmen und dafür den entsprechenden neuen Abluftfilter einsetzen. Außerdem müssen Sie bei Verwendung eines Abluftfilters c, d oder e die Abluftfilter-Wechselanzeige timestrip® aktivieren (Abb. 11).

des Staubraums. Durch einen nicht eingerasteten Staubbeutel können große Mengen Staub in den Staubraum gelangen und Bauteile beschädigen. Stellen Sie vor jedem Schließen des Staubraumdeckels sicher, dass der Staubbeutel bis zum deutlichen Einrasten eingesetzt ist.

2. Wenn Sie anstelle des Abluftfilters b, c, d oder e einen Abluftfilter a einsetzen, müssen Sie diesen Abluftfilter unbedingt in ein Filtergitter* einlegen (Abb. 39).

 Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel dabei nicht eingeklemmt wird.

Einzelne Modelle sind mit einer Serviceanzeige ausgestattet.

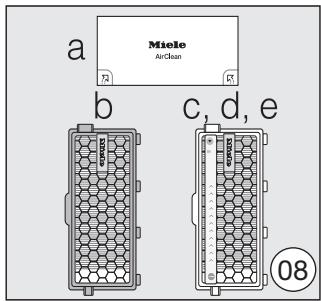

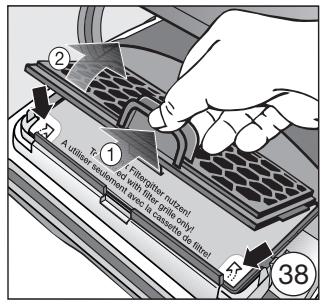

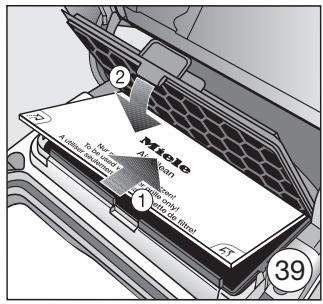

Abluftfilter umrüsten (Abb. 08) Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt: a AirClean b AirClean Plus 50 (hellblau) c Silence AirClean 50 (grau) d Active AirClean 50 (schwarz) e HEPA AirClean 50 (weiß) Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist. 28

* Filtergitter - siehe Kapitel „Nachkaufbares Zubehör“ Serviceanzeige mit Resettaste (Abb. 42)

Die Anzeige leuchtet nach ca. 50 Betriebsstunden, was in etwa der durchschnittlichen Nutzung eines Jahres entspricht. Zu diesem Zeitpunkt soll der Verschmutzungszustand des Motorschutzfilters und des Abluftfilters überprüft werden. Die Anzeige müssen Sie nach jedem Austausch dieser Teile zurücksetzen. Dazu muss der Staubsauger eingeschaltet sein.  Drücken Sie die Resettaste. Die Serviceanzeige erlischt und befindet sich wieder in der Ausgangsposition.

de Das Zurücksetzen der Anzeige erfolgt nur, wenn Sie die Resettaste nach dem Leuchten der Anzeige drücken, nicht aber, wenn die Resettaste zwischendurch gedrückt wird. Zeitpunkt des Batteriewechsels am Funkhandgriff Tauschen Sie die Batterie ca. alle 18 Monate aus. Halten Sie dazu eine 3 V Batterie (Knopfzelle CR 2032) bereit. Wenn die Batteriekapazität erschöpft ist oder keine Batterie eingelegt ist, können Sie den Staubsauger trotzdem weiter betreiben.  Schalten Sie den Staubsauger über die Fußtaste Ein/Aus  ein (Abb. 24). Die Anzeigelampe Standby  am Staubsauger leuchtet gelb.  Drücken Sie die Taste Restart am Staubsauger (Abb. 43). Sie können den Staubsauger weiter betreiben, jedoch ausschließlich bei maximaler Saugleistung. Batterie am Funkhandgriff austauschen (Abb. 44)  Drehen Sie die Befestigungsschraube der Abdeckung mit einem Kreuzschlitz-Schraubendreher heraus und entnehmen Sie die Abdeckung.

 Entsorgen Sie die alte Batterie über das kommunale Sammelsystem. Zeitpunkt des Batteriewechsels am LED-Handgriff Tauschen Sie die Batterien bei Bedarf aus. Halten Sie dazu 3 1,5 V Batterien (Typ AAA) bereit. Batterie am LED-Handgriff austauschen (Abb. 06 + 07)  Drehen Sie die Befestigungsschraube der Abdeckung heraus.  Drücken Sie die beiden Entriegelungsflächen seitlich an der Abdeckung und entnehmen Sie die Abdeckung.  Entnehmen Sie den Batteriehalter und setzen Sie die 3 beiliegenden Batterien ein. Achten Sie auf die Polarität.  Setzen Sie den Batteriehalter wieder ein. Als Einführhilfe sind im Batteriefach und am Batteriehalter Pfeile angebracht, die übereinstimmend in eine Richtung zeigen müssen.  Setzen Sie die Abdeckung wieder ein und ziehen Sie die Befestigungsschraube fest.

 Ersetzen Sie die Batterie durch eine neue Batterie. Achten Sie auf die Polarität.  Setzen Sie die Abdeckung wieder ein und ziehen Sie die Befestigungsschraube fest.

de Fadenheber austauschen (Abb. 45) (nicht möglich bei Modellen mit Bodendüse EcoTeQ Plus) Die Fadenheber am Saugmund der Bodendüse sind austauschbar. Erneuern Sie die Fadenheber, wenn der Flor verschlissen ist.  Heben Sie die Fadenheber aus den Einsteckschlitzen. Verwenden Sie dazu z. B. einen Schlitzschraubendreher.  Ersetzen Sie die Fadenheber durch neue Fadenheber. Ersatzteile bekommen Sie bei Ihrem Miele Fachhändler oder über den Miele Kundendienst.

Pflege  Stromschlaggefahr durch Netz-

spannung. Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden. Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose. Staubsauger und Zubehörteile

 Stromschlaggefahr durch Netz-

spannung. Feuchtigkeit im Staubsauger birgt die Gefahr eines elektrischen Schlages. Tauchen Sie den Staubsauger niemals in Wasser. Pflegen Sie den Staubsauger und alle Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger.

 Schäden durch ungeeignete Rei-

nigungsmittel. Alle Oberflächen sind kratzempfindlich. Alle Oberfläche können sich verfärben oder verändern, wenn sie mit ungeeigneten Reinigungsmitteln in Berührung kommen. Verwenden Sie keine Scheuermittel, keine Glas- oder Allzweckreiniger und keine ölhaltigen Pflegemittel. Staubraum Saugen Sie den Staubraum mit einem zweiten Staubsauger aus oder reinigen Sie den Staubraum mit einem trockenen Staubtuch oder Staubpinsel.

de Was tun, wenn ... Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen. Problem

Ursache und Behebung

Der Staubsauger schaltet selbsttätig ab. Bei einzelnen Modellen leuchtet zusätzlich die Anzeigelampe Thermoschutz .

Wenn der Staubsauger zu warm wird, schaltet ein Temperaturbegrenzer den Staubsauger aus. Die Störung kann auftreten, wenn z. B. sperriges Sauggut die Saugwege verstopft, der Staubbeutel voll oder durch Feinstaub verstopft ist oder der Motorschutzfilter/Abluftfilter stark verschmutzt ist.  Schalten Sie den Staubsauger mit der Fußtaste Ein/Aus  aus und ziehen Sie den Netzstecker aus der Steckdose. Nach Beseitigung der Ursache und einer Wartezeit von ca. 20-30 Minuten hat sich der Staubsauger so weit abgekühlt, dass Sie den Staubsauger wieder einschalten und benutzen können.

Technische Daten (für Modelle mit Funkhandgriff) Frequenzband

433,05 MHz – 434,79 MHz

Maximale Sendeleistung

< 10 µW Konformitätserklärung Hiermit erklärt Miele, dass dieser Bodenstaubsauger der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter einer der folgenden Internetadressen verfügbar: - Produkte, Download, auf www.miele.de - Service, Informationen anfordern, Gebrauchsanweisungen, auf www.miele.de/ haushalt/informationsanforderung-385.htm durch Angabe des Produktnamens oder der Fabrikationsnummer 31

de Kundendienst Kontakt bei Störungen Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie Ihren Miele Fachhändler oder den Miele Kundendienst. Die Kontaktdaten des Miele Kundendienstes finden Sie am Ende dieses Dokumentes.

Bezugsquellen für Zubehörteile Original Miele Zubehörteile können Sie über den Miele Webshop, den Miele Kundendienst oder Ihren Miele Fachhändler beziehen. Original Miele Zubehörteile erkennen Sie an dem „ORIGINAL Miele“-Logo auf der Verpackung.

Garantie Die Garantiezeit beträgt 2 Jahre. Weitere Informationen zu den Garantiebedingungen in Ihrem Land erhalten Sie beim Miele Kundendienst.

Nachkaufbares Zubehör Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisungen Ihres Bodenbelagherstellers. Wir empfehlen Ihnen, Zubehörteile mit dem „ORIGINAL Miele“-Logo auf der Verpackung zu verwenden. Dann können Sie sicher sein, dass die Saugleistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden kann. Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ursächlich auf den Einsatz von Zubehörteilen zurückgehen, die nicht mit dem „ORIGINAL Miele“-Logo auf der Verpackung gekennzeichnet sind, von der Garantie für den Staubsauger nicht erfasst werden.

Mit 3D4U bietet Miele außerdem kostenloses Zubehör zum Download für den 3D-Drucker an (www.miele.de, Service, Ersatzteile & Zubehör).

Einzelne Modelle sind bereits serienmäßig mit einem oder mehreren der folgenden Zubehörteile ausgestattet. Bodendüsen/-bürsten Turbobürste TurboTeQ (STB 305-3) Zur Aufnahme von Fasern und Haaren von kurzflorigen textilen Bodenbelägen.

de Bodenbürste Parquet Twister mit Drehgelenk (SBB 300-3)

Comfort-Handgriff mit Beleuchtung (SGC 20)

Mit Naturborsten, zum Absaugen ebener Hartbodenflächen und kleiner Nischen.

(nicht einsetzbar bei Modellen mit Eco Comfort-Handgriff)

Bodenbürste Parquet Twister XL mit Drehgelenk (SBB 400-3) Mit Naturborsten, zum schnellen Absaugen großer ebener Hartbodenflächen und kleiner Nischen. Sonstiges Zubehör Handturbobürste Turbo Mini (STB 101)

Zum Saugbürsten von Polstermöbeln, Matratzen oder Autositzen. Universalbürste (SUB 20) Zum Absaugen von Büchern, Regalböden und Ähnlichem.

Zum Ausleuchten des Arbeitsbereiches. Filter Abluftfilter AirClean Plus 50 (SF-AP 50) Zum effektiven Filtern für besonders saubere Raumluft. Abluftfilter Silence AirClean 50 (SF-SA 50) Zur deutlichen Reduzierung der Geräusche des Staubsaugers. Abluftfilter Active AirClean 50 (SF-AA 50)

Lamellen-/Heizkörperbürste (SHB 30)

Zur deutlichen Reduzierung störender Gerüche. Ideal für Haustierbesitzer und Raucherhaushalte.

Zum Entstauben von Heizkörperrippen, schmalen Regalen oder Fugen.

Abluftfilter HEPA AirClean 50 (SF-HA 50)

Matratzendüse (SMD 10) Zum bequemen Absaugen von Matratzen, Polstermöbeln und deren Fugen. Fugendüse, 300 mm (SFD 10) Extralange Fugendüse zum Aussaugen von Falten, Fugen und Ecken. Fugendüse, 560 mm (SFD 20) Flexible Fugendüse zum Aussaugen schwer zugänglicher Stellen.

Zum effektiven Filtern von Feinstaub und Allergenen. Ideal für Hausstauballergiker. Filtergitter Das Filtergitter wird benötigt, wenn Sie anstelle eines Abluftfilters AirClean Plus 50, Silence AirClean 50, Active AirClean 50 oder HEPA AirClean 50 einen Abluftfilter AirClean einsetzen möchten.

Polsterdüse XL (SPD 20) Breite Polsterdüse zum Absaugen von Polstermöbeln, Matratzen und Kissen. 33
