BEDIENUNGSANLEITUNG UE-40C5100 SAMSUNG
Digital Text (Disable / Enable)
(UK only)

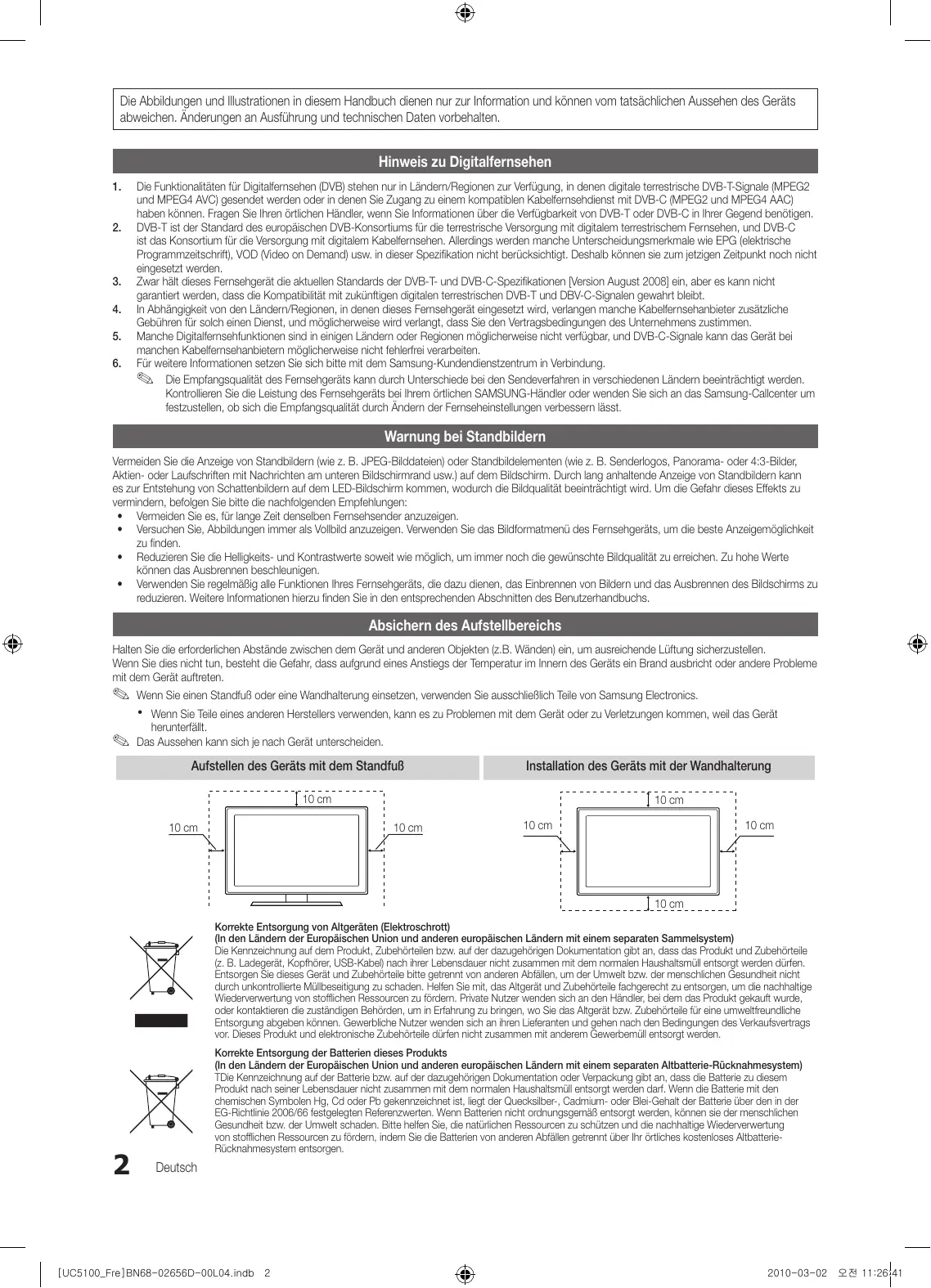

Die Abbildungen und Illustrationen in thisem Handbuch dienen nur zur Information und konnen vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten.
Hinweis zu Digitalfernsehen
- Die Funktionaltäten für Digitalfremsehen (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und MPEG4 A/C) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfensehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können. Fragen Sie Ihr ortlichen Handler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in ihrer Gegendbenieten.
- DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem terrestrischem Fernsehen, und DVB-C ist das Konsortium für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmermale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum fetzigen Zeitpunkt noch nicht eingesetzt werden.
- Zwar hält these Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewährt bleibt.
- In Abhängigkeit von den Ländern/Regionen, in denen these Fernsehgeräte eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen.
- Manche Digitalfernseh Funktionen sind in einigen Ländern oder Regionen möglichweise nicht verfügbar, und DVB-C-Signale kann das Gerät bei manchen Kabelfernsehanbietern möglichweise nicht fehlerfrei verarbeiten.
- Für weitere Informationen setzen Sie sichitte mit dem Samsung-Kundendienstzentrum in Verbindung.
Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedene Ländern beeinträchtigt werden. Kontrollieren Sie die Leistung des Fernsehgeräts bei ihrem örtlichen SAMSUNG-Händler oder wenden Sie sich an das Samsung-Callcenter um festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessernläst.
Warning bei Standbildern
Vermeiden Sie die Anzeige von Standbildern (wie z. B. JPEG-Bilddateien) oder Standbildelementen (wie z. B. Senderlogos, Panorama- oder 4:3-Bilder, Aktien- oder Laufschriften mit Nachrichten am unteren Bildschirmbrand usw.) auf dem Bildschirm. Durch lang anhaltende Anzeige von Standbildern kann es zur Entstehung von Schattenbildern auf dem LED-Bildschirm kommt, wodurch die Bildqualität beeinträchtigt wird. Um die Gefahr dieseres Effektz zu vermindern, befolgen Sieitte die nachfolgenden Empfehlungen:
- Vermeiden Sie es, für lange Zeit denselben Fernsehsender anzuzeigen.
Versuchen Sie, Abbildungen immer als Vollbild anzuzeigen. Verwenden Sie das Bildformatmenü des Fernsehgeräts, um die Beste Anzeigemöglichkeit zu finden.
- Reduzieren Sie die Helligeits- und Kontrastwerte sowie wie möglich, um immer noch die gewünschte Bildqualität zu erreichen. Zu hohe Werte können das Ausbrennen beschleunigen.
- Verwenden Sie regelmäßige alle Funktionen Ihres Fernsehgeräts, die dazu dieren, das Einbrennen von Bildern und das Ausbrennen des Bildschirms zu reduzieren. Weitere Informationen hierzu finden Sie in den entsprechenden Abschnitten des Benutzerhandbuchs.
Absichern des Aufstellbereichs
Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um ausreichende Lüftung sichzustellen.
Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten.
Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics.
- Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerä oder zu Verletzungenkommen, weil das Gerä herunterfällt.
Das Aussehen kann sich je nach Gerät unterscheiden.
Aufstellen des Geräts mit dem Standfuß

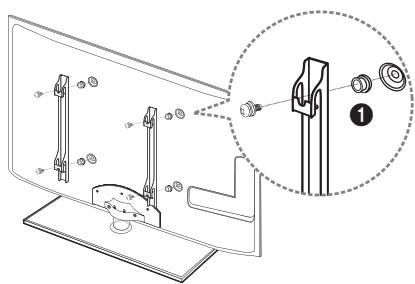

Installation des Gerats mit der Wandhalterung
Korrekte Entsorgung von Altgeräten (Elettroschrott)
(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)
Die Kennzeichnung auf dem Produkt, Zubehönteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehönteile (z. B. Ladegerat, Kopfhorer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden führen. Entsorgn Sie die siches Gedr und Zubehönteileitte getreten von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollere Müllbeseitigung zu schaden. Helfen Mit, das Algerät und Zubehönteile fachgerecht zu entsorgn, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Private Nutzer wenden sich an den Handler, bei dem das Produkt gkauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Algerät bzw. Zubehönteile für eine umweltfreundliche Entsorgung abgeben konnen. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehönteile führen nicht zusammen mit anderen Gewerbebüll entsorgt werden.
Korrekte Entsorgung der Batterien these Products
(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Altbatterie-Rücknahmesystem)
TDie Kennzeichnung auf der Batterie bzw. auf der dazugehorgen Dokumentation oder Verpackung gbt an, dass die Batterie zu thisem Produkt nach seiner Lebensdauer nicht zusammen mit den normalen Haushaltsmull entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennechnichnet ist, legt der Quecksiber-, Cadmium- oder Blei-Gehalt der Batterie uber den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, konnen sie der menschlichen Gesundheit bzw. der Umwelt schaden.itte helfen Sie, die natürlichen Ressourcen zu schutzten und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern, indem Sie die Batterien von anderen Abfallen getrennt über Ihr ortliches kostenlose AltbatterieRücknahmesystem entsorgen.
Inhalt
Erste Schritte
4 Zubehör
5 Bedienfeld
6 Fernbedierung
7 Verbinden mit einer Antenne
7 Plug & Play (Anfangseinstellung)
Anschlüsse
8 AnschlieBen an ein AV-Gerat
9 AnschlieBen an ein Audiogerät
10 Signalquellen wahlen
Grundfunktionen
11 Navigieren in den Menus
11 Verwendenden der INFO Taste (Elektronische Programmzeitschrift)
11Fernsehplanung
13 Kanalmenu
15 Bildmenu
17 Tonmenu
19 Einstellungensmenu
22 Unterstutzungsmenu
Erweiterte Funktionen

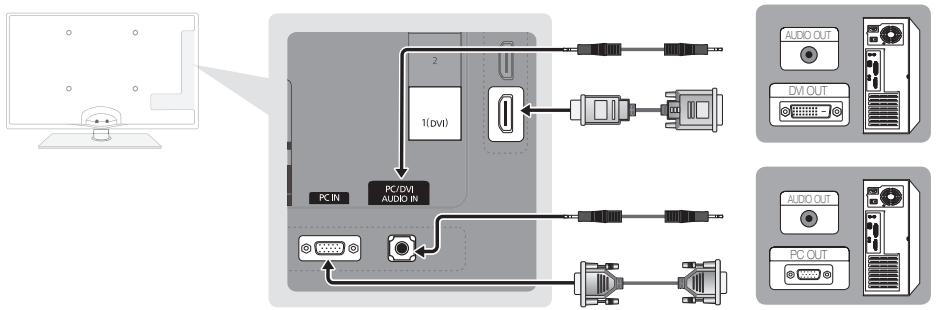

23 AnschlieBen an einen PC

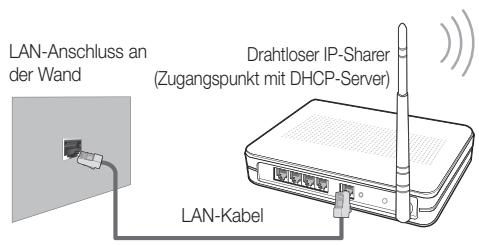

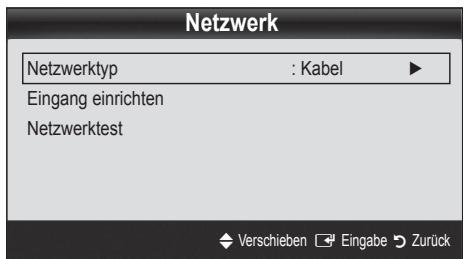

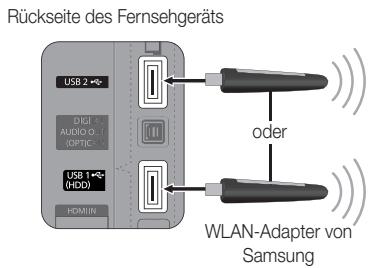

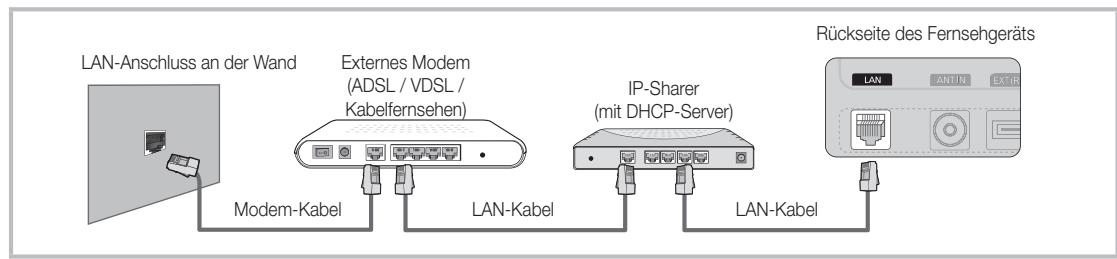

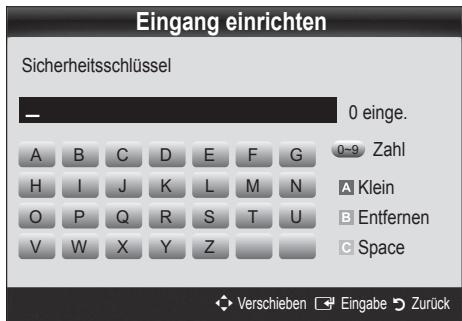

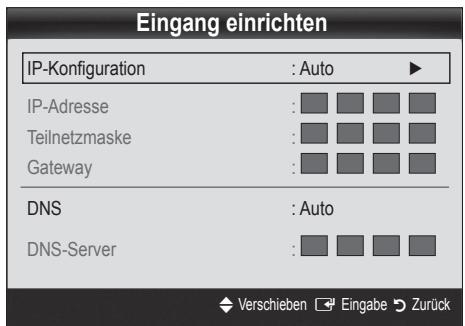

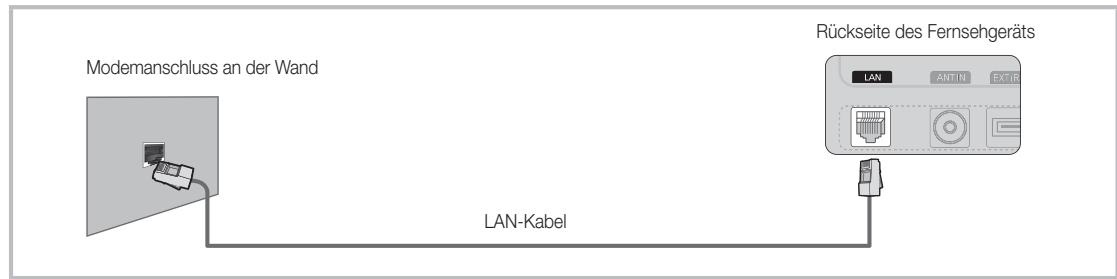

24 Netzwerkverbindung

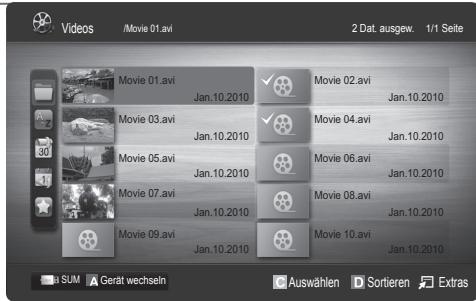

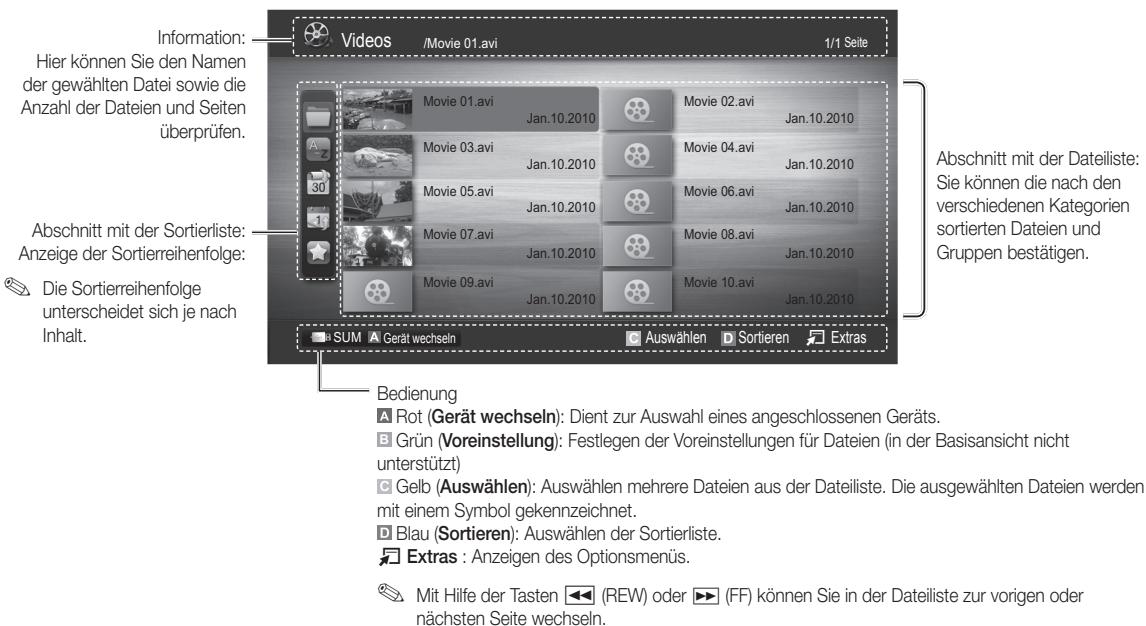

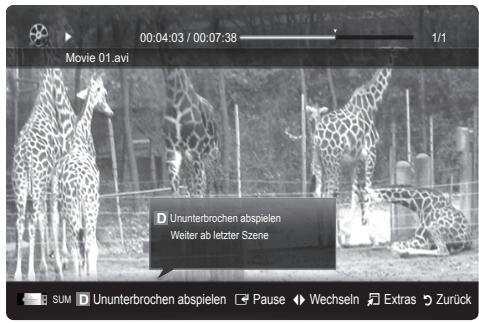

30 Media Play
37 Anynet+
40 AllShare
42 Videotext für Analogkanäle

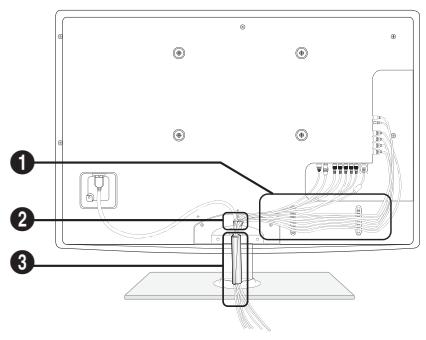

43 VerlegenderKabel

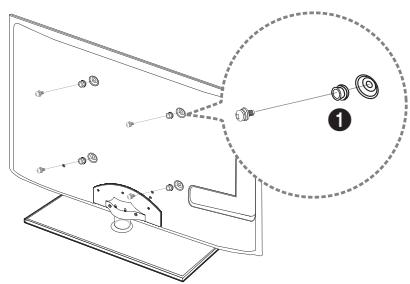

44 Anbringen der Wandhalterung
46 Kensington-Schloss als Diebstahlsicherung
46 Befestigen des Fernsehgeräts an der Wand
47 Fehlerbehebung
50 Technische Daten
51 Index
Achten Sie auf das Symbol!
These Funktion konnen Sie durch Drucken der Taste TOOLS auf der Fernbedienung aufrufen.
Hinweis
Zielwahltaste
Erste Schritte
Zubehor
Überprüfen Sie die Verpackung Ihres LED-Fernsehgeräts auf Vollständigkeit. Falls Komponenten fehlen sollenen, setzen Sie sichitte mit ihrem Handlcr in Verbindung.
Farbe und Form der Teile können sich je nach Modell unterscheiden.
Kabel, die nicht zum Paketinhalt gehören, können gesondert erworben werden.
Fernbedienung und 2 Batterien (Typ AAA)
Reinigungstuch
Bedienungsanleitung
- Netzkabel
- Garantiekarte / Sicherheitshinweise (nicht überall verfügbar)

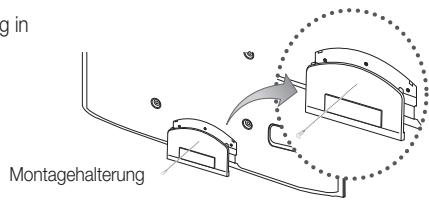

Montagehalterung
- Haltering (4 Stück)
- Standfuß mit Kabelhalter
- Klammer mit Netzcode
Kabelbinder
SCART-Adapte
- Komponentenadapter
AV-Adapter
Weitere Informationen finden Sie im Installationshandbuch für den Standfuß.
- Standfuß (1 Stk.)
Leitschiene (1 Stk.)
5Stuck (M4 X L12)
5Stuck (M4 X L8)
Schrauben (10 Stk.)

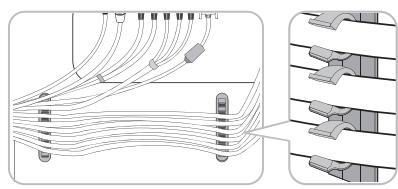

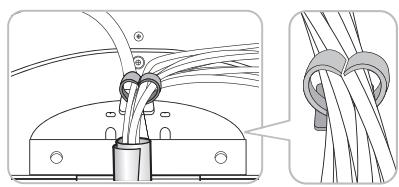

Die optimale Kabelverbindung ist bei thisem Gerat gewährleistet, wenn Sie Kabel mit den nachfolgend angegebenen MaBen verwenden.
Maximaler Durchmesser - 14 mm

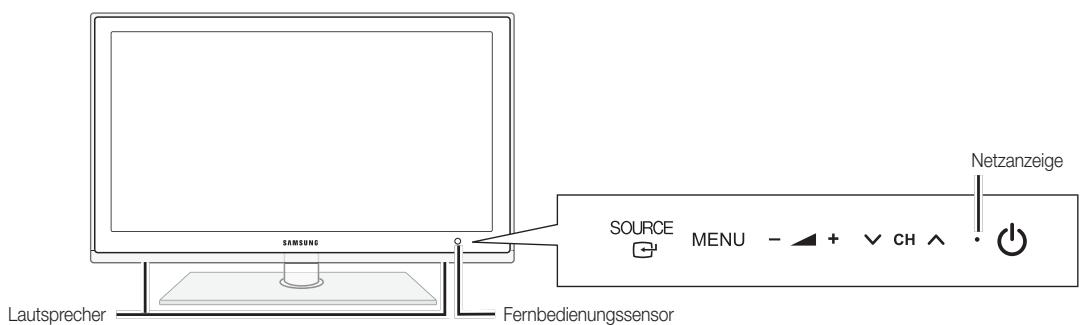

Bedienfeld
Form und Farbe des Geräts können sich je nach Modell unterscheiden.
| Fernbedienungssensor | Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät. |
| SOURCE← | Schaltet zwischen allen verfügbarbaren Signalquellen um. Im Bildschirmenü konnen Sie diese Taste wie die ENTER → auf der Fernbedienung verwenden. |
| MENU | Drücken Sie diese Taste, um die Funktionen des Fernsehgeräts in einem Bildschirmenü anzuzeigen. |
| - + | Einstellen der Lautstärke. Im Bildschirmenü konnen Sie die - +-Schaltflächen wie die Tasten ← und > auf der Fernbedienung verwenden. |
| √ CH ∧ | Wechseln des Kanals. Im Bildschirmenü konnen Sie die √ CH ∧-Schaltflächen wie die Tasten ↓ und ▲ auf der Fernbedienung verwenden. |
| Netanzeige | Beim Einschalten des Fernsehgeräts blinking die Netzleunte kurz und erlischt anschließend. Im Standbymodus leuchtet die Anzeige permanent. |
| (Netz) | Ein- und Ausschalten des Fernsehgeräts. |
Standby-Modus
Der Standby-Modus ist nicht für länger Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Eine petite Menge Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschelt wurde. Es ist am besten, das Netzkabel aus der Steckdose zuziehen.

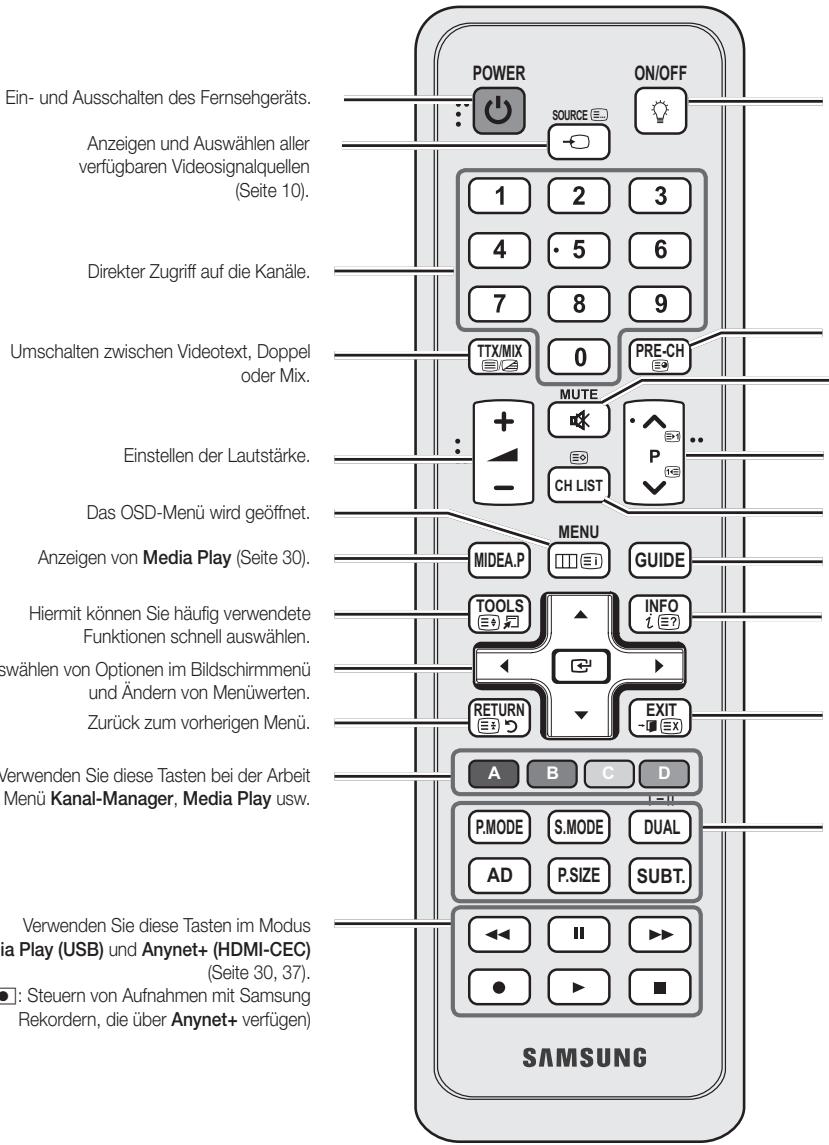

Fernbedienung
Dies ist eine spezielle Fernbedienung für Personen mit eingeschränktem Sehvermögen. Die Netztaste sowie die Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschrifft.
Hiermit wird die Beleuchtung der Fernbedienung ein- und ausgeschaltet. Wenn sie eingeschaltet ist, werden die Tasten beim Drücken kurz beuchtet. (Wenn Sie die Fernbedinguet mit angeschalteter Hintergrundbeuchtung verwenden, verkurzt dies die Lebensdauer der Batterie.)
Zurück zum vorherigen Canal.
Stummschalten des Fernsehers
Wechseln des Kanals.

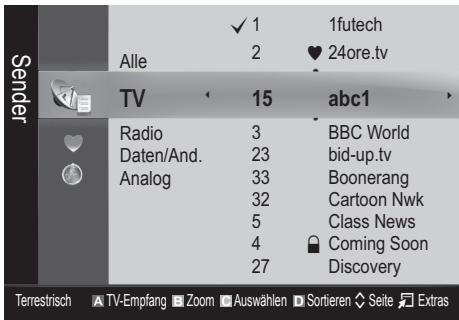

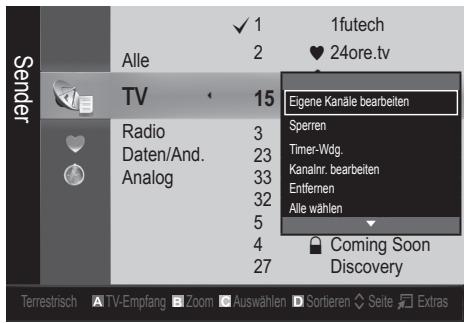

Anzeigen der Senderlisten auf dem Bildschirm (Seite 13).
Anzeigen des elektronischen Programmführers (Seite 11).
Anzeigen von Informationen auf dem Bildschirm
Schlieben des Menus.
P.MODE: Drucken Sie diese Taste zum Auswahlen des Bildmodus (Seite 15). S.MODE: Drucken Sie diese Taste zum Auswahlen des Tonmodus (Seite 17). DUAL I-III: Auswahlen eines Toneeffektis (Seite 19).
AD: Ein- und Ausschalten der Audiobeschreibungen (Seite 18). These Funktion ist nicht überall verfügbar.
PSIZE :Auswahlen des Bildformats (Seite 16).
SUBT.: Anzeigen der digitalen Untertitel (Seite 20).

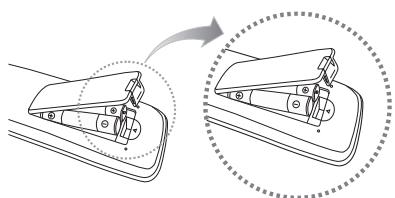

Einlagen von Batterien (Batteriegroße: AAA)
HINWEIS
- Setzen Sie die Fernbedienung bis zu einer Entfernung von maximal 7 m ein.
- Helles Licht kann die Leistung der auf der Fernbedienung verschlechtern. Vermeiden Sie Leuchtstoffrähren oder ein Neonschild in der Höhe der Fernbedienung.
- Form und Farbe können sich je nach Modell unterscheiden.

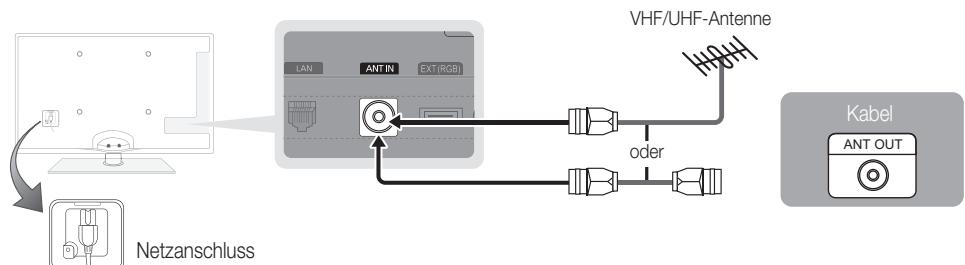

Verbinden mit einer Antenne
Wenn das Fermseherat zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen.
Voreinstellung: AnschlieBen ans Stromnetz und an die Fernsehantenne.
Plug & Play (Anfangseinstellung)
Wenn das Fernsehgerat erstmals eingeschaltet wird, helfen eine Reihe aufeinanderfolgender Abfragen beim Durchführung der Grundeinstellungen. Drücken Sie die Taste POWER Ⓞ. Plug & Play ist nur verfügbar, wenn die Eingang squelle auf TV eingestellt ist.
Um zum vorherigen Schritt zurückzukehren, drücken Sie die rote Taste.
1 Auswahlen der Sprache
2 Auswahlen von Shop-Demo oder Privatgebrauch
3 Wahlen eines Landes
4 Auswahlen einer Antenne
Auswahlen eines Senders.
6 Einstellen des Uhrmodus
Zeitzone
8 Anzeigen des HD-Anschlussplan.
9 Gute Fernsehunterhaltung!
Drücken Sie die Taste oder , und drücken Sie dann auf die ENTER Wahlen Sie die gewünschte Sprache des Bildschirmmenus (OSD)
Drücken Sie die Taste oder , und drücken Sie dann auf die ENTER .
- Wahlen Sie den Modus Privatgebrauch. Der Modus Shop-Demo ist für den Betrieb in Einzelhandelsgeschäften bestimmt.
- Zurückstellen des Geräts von Shop-Demo auf Privatgebrauch (Standard): Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menu Lautstärke angezeigt wird, halten Sie die Taste MENU 5 Sekunden lang gedrückt.
Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER □. Wahlen Sie das gewünschte Land. Wenn es das gewünschte Land im Menu nicht gibt, wahren Sie Sonstiges.
Nachdem Sie das Land im Menu Land eingestellt haben, werden Sie bei manchen Modellen anschließend aufgefordert, die PIN-Nummer einzurichten.
Die Ziffernkombination 0-0-0-0 dürfen Sie als PIN-Nummer nicht eingeben.
Drücken Sie die Taste oder , und drücken Sie dann auf die ENTER. Wahlen Sie Terrestrisch oder Kabel.
Drücken Sie die Taste ▲ oder ∇, und drücken Sie dann auf die ENTER ⊙.
Wahlen Sie einen Sendertype zum Speichern aus. Wenn Sie den Sendertype auf Kabel einstellen, können Sie den Sendern im nachsten Schritt einen Zahlenwert (Senderfrequenzen) zuweisen. Weitere Informationen hierzu finden Sie unter Kanal Autom. Senderspeich. (Seite 13).
Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die ENTER.
Stellen Sie den Uhrmodus automatisch oder manuell ein.
Wahlen Sie durch Drücken der Tasten oder die Option Auto, und drücken Sie dann die ENTER.
Wahlen Sie Ihr Zeitzone durch Drücken der Tasten oder , und drücken Sie dann die Taste ENTER (je nach Land)
Die Verbindungsmethode für optimale HD-Bildqualität wird angezeigt.
Drucken Sie die Taste ENTER
So setzen Sie diese Funktion zurück:
Wahlen Sie Einstell. - Plug & Play (Anfangseinstellung). Geben Sie nun ihre vierstellige PIN ein. Die Standard-PIN lautet "0-0-0-0". Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PINändern.
AnschlieBen an ein AV-Gerät

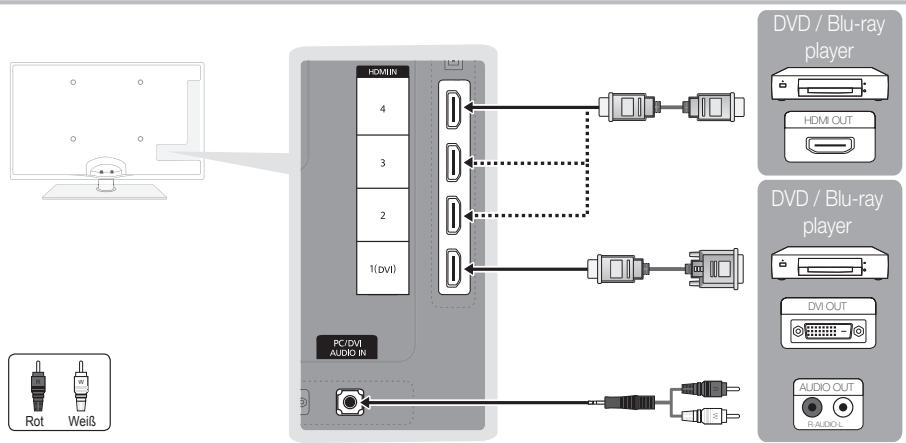

Mit Hilfe eines HDMI oder HDMI/DVI-Kabels: HD-Anschluss (max. 1080p)
Verfugbare Geräte: DVD, Blu-ray-Player, HD-Kabelreceiver, HD-Satellitenreceiver, Kabelreceiver, Satellitenreceiver
HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN
- Eine Verbindung über HDMI/DVI-Kabel kann nur über den Videoanschluss HDMI IN 1(DVI) erfolgen. DVD-Player, Blu-ray-Player, HD-Kabelreceiver, HD-Satellitenreceiver, Kabelreceiver oder Satellitenreceiver erfordern möglicherweise ein DVI/HDMI-Kabel (DVI-zu-HDMI) oder einen DVI/HDMI-Adapter (DVI-zu-HDMI). Die PC/DVI AUDIO IN-Buchse wird für den Audioanschluss bereits!.
- Wenn ein externes Gerät wie ein DVD-/Blu-Ray-Player/Kabelreceiver/Satellinenreceiver mit Untersätzung für HDMI-Versionen äter als 1.3 angeschlossen wird, Funktioniert das Fernsehgerät möglicherweise nicht wie erwartet (z. B. kein Bild/kein Ton/störendes Flackern/falsche Farben).
- Wenn nach dem Anschlieben eines HDMI-Kabels keine Tonausgabe erfolgt, überprüften Sie die HDMI-Version des externen Geräts. Wenn Sie vermuten, dass die Version äther als 1,3 ist, wenden Sie sich an den Lieferanten des Geräts, um die HDMI-Version zu bestägten und ein Upgrade anzufordern.
- Es wird empfohlen, ein zertifiziertes HDMI-Kabel zu erwerben. Andernfalls kann es passieren, dass der Bildschirm leer bleibt oder ein Verbindungsfehler auftritt.

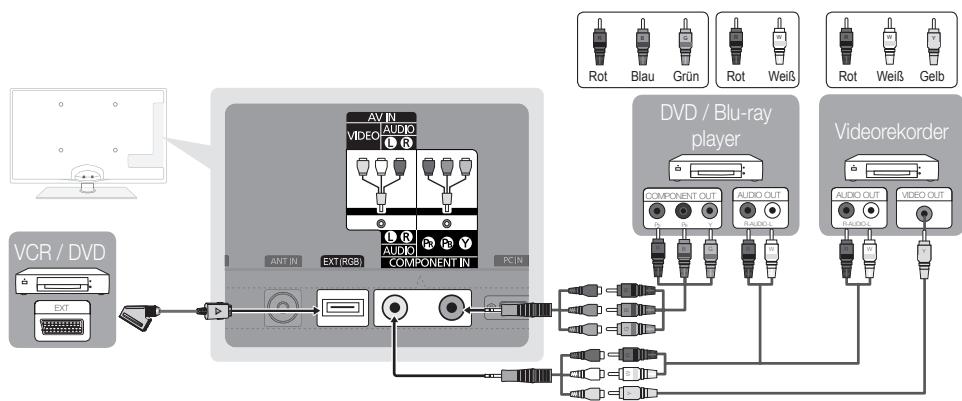

Verwenden von Komponentenkabeln (bis 1080p) oder Audio/Video- (nur 480j) und Scartkabel
Verfügbare Geräte: DVD-Player, Blu-ray-Player, Kabelreceiver, Satellitenreceiver, Videorekorder
Im Ext.-Modus unterstützt DTV Out nur MPEG SD-Video und -Audio.
Um die Beste Bildqualität zu erhalten, wird einen Komponentenverbindung über den A/V-Anschluss empfohlen.

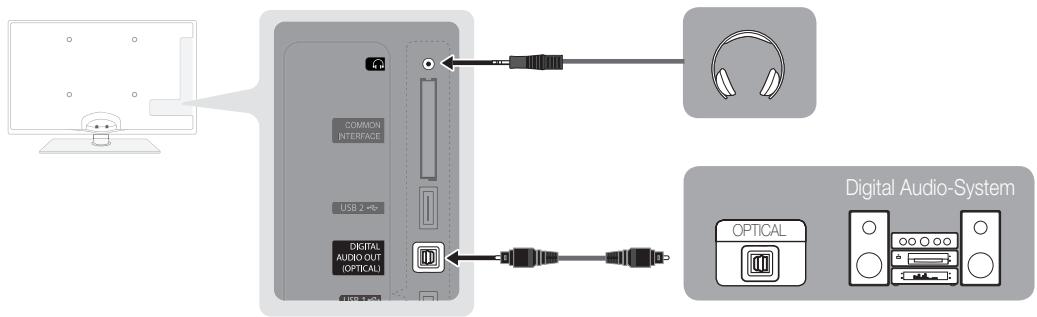

Mit Hilfe des optischen Anschlusses (digital) oder des Anschlusses für das Kopfhörerkabel
Verfügbare Geräte: Digital-Audiosystem, Verständker, DVD-Heilmkino
- Wenn ein Digital Audio-System mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden ist, reduzieren Sie die Lautstärke von Fernsehgerät und System.
- 5.1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Geränt angeschlossen ist, das 5.1-Kanalton Unterstützung.
- Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton horen, der vom optischen Ausgang des Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal empfängt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispiselsweise einen DVD-Player/Blu-Ray-Player/Kabel-/Satellitenreceiver (Set-Top-Box) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur Zweikanalton wiedergeben. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD-/Blu-Ray-Player / Kabel-/Satellite receiver (Set-Top-Box) direkt an einen Versteller oder ein Heimkinosystem anschließen.
Kopfhörer: Sie können ihre Kopfhörer an den Kopfhörer-Ausgang Ihres Fernsehgeräts anschließen. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschelt.
- Wenn Sie Kopfhörer an das Fernsehgeber anschließen, ist die Tonfunktion eingeschränkt.
- Die Lautstärke der Kopfhörer und des Fernsehgeräts werden getrennt geregelt.

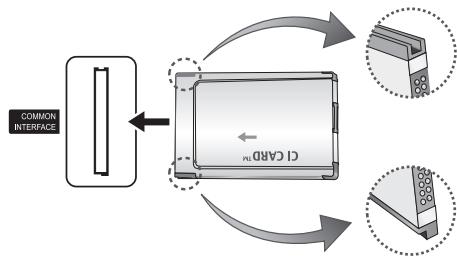

ANSCHLUSSE COMMON INTERFACE-STECKPLATZ
Um Bezahlsender zu sehen, müssen Sie eine „Cl“ oder „Cl+“-Karte einsetzen.
- Wenn Sie keine „Cl“ oder „Cl+“-Karte einsetzen, wird bei einigen Kanälen die Meldung „Gestörtes Signal“ angezeigt.
- Die Verbindungsinformationen mit Telefonnummer, Kennung der „Cl“ oder „Cl+“-Karte, Hostkennung und anderen Angaben wird nach ungebähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sichitte an ihren Dienstanbieter.
- Wenn die Kanalinformationskonfiguration abgeschlossen ist, wird die Meldung „Udating Completed" Aktualisierung abgeschlossen) angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist.
HINWEIS
- Sie können die „Cl“ oder „Cl+“-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben.
- Ziehen Sie die „Cl“ oder „Cl+“-Karte vorsichtig mit den Händen hersaus. Sie können beim Herunterfallen ansonsten beschädigt werden.
- Die Richtung, in der Sie die „Cl“ oder „Cl+“-Karte einsetzen müssen, ist auf der Karte markiert.
Die Position des COMMON INTERFACE-Stockplatzes ist modellabhängig.
- "Cl" oder "Cl+"-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich ihren offziellen Handler.
- Bei Problemen wenden Sie sich an den Dienstanbieter.
- Setzen Sie eine „Cl“ oder „Cl+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Andernfalls ist das Bild gestört oder es fällt aus.
Signalquellen wahlen
Quellen
Hiermit wahren Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an externe Signaleingänge wie z. B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist.
TV/Ext./PC/AV/Component/HDMI1/DVI/HDMI2/HDMI3/HDMI4/USB
Bei Quellen werden die angeschlossenen Signalquellen hervorgehoben.
Ext. und PC bleiben immer aktiviert.
Name bearb.
- Videorekorder / DVD / Kabelreceiver / Satellitenreceiver / PVR-Receiver / AV-Receiver / Spiel / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-Ray / HD DVD / DMA: Vergeben Sie Name für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen.
Wenn ein PC mit einer Auflösung von 1920 x 1080 bei 60 Hz mit dem HDMI IN 1(DVI)-Anschluss verbunden wird, stellen Sie den Anschluss unter Name bearb. auf den DVI PC-Modus ein.
Wenn Sie ein HDMI/DVI-Kabel mit dem HDMI IN 1(DVI)-Anschluss verbinden, stellen Sie den Anschluss unter Name bearb. auf den Modus DVI PC oder DVI-Geräte ein.
Vor dem ersten Einsatz des Fernsehgeräts führen Sie die folgenden Schritte aus, um zu erfahren, wie Sie im Menu navigieren und verschiedene Funktionen auswahlen und einstehen.

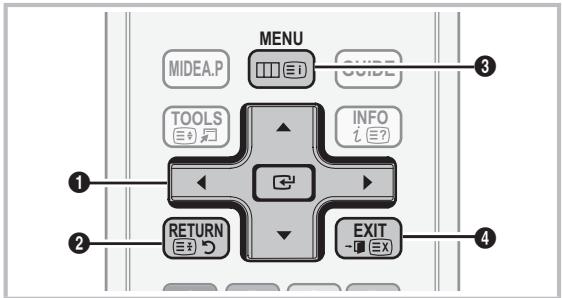

1 ENTER / Richtungstaste: Cursor bewegen und Elemente auswahlen. Einstellungen bestätig.
Taste RETURN: Zurück zum vorherigen Menu.
3 Taste MENU: Bildschirmmenü anzeigen.
Taste EXIT: Bildschirmenu schlieben.
Die Zugriffsmethoden können in Abhängigkeit vom jeweiligen Menu variieren.
TV-Programm
| 1 | MENU |
| 2 | ▲/▼ |
| 3 | ENTER |
| 4 | ▲/▼ |
| 5 | ▲/▼ |
| 6 | ENTER |
| 7 | EXIT |
Das Hauptmenu mit seinen Optionen wird auf dem Bildschirm angezeigt:
Bild, Ton, Kanal, Einstell., Eingang, Anwendung, Unterstützung.
Wahlen Sie durch Drucken der Tasten ▲ oder▼ ein Symbol.
Drücken Sie die ENTER, um das Untermenü anzuzeigen.
Wahlen Sie durch Drucken der Tasten
oder das gewünschte Untermenü.
Wahlen Sie durch Drucken der Tasten
oder den Wert für ein bestimmtes Element. Die Methoden zum Anpassenden Werte im Bildschirmmenu können in Abhängigkeit vom jeweiligen Menu variieren.
Drücken Sie die ENTER, um die Konfiguraton abzuschlieben.
Drucken EXIT.
Verwendend der INFO Taste (Elektronische Programmzeitschrift)
Auf dem Bildschirm werden der aktuelle Kanal und bestimmte Audio/Video-Einstellungen angezeigt.
Die elektronische Programmführer zeigt entsprechend der Sendezeit für jeder Kanal tagesaktuelle Fernsehprogramminformation an.
- Blättern Sie mit , , um Informationen zu einem gewürschten Programm anzuzeigen, während Sie einen anderen Sender anzeigen.
- Blättern Sie mit , , um Informationen für andere Kanäle anzuzeigen. Wenn Sie zum ausgewählten Sender wechseln möchten, drücken Sie auf die ENTER -Taste.
abc1
DTV Air
15
D Life On Venus Avenue
Unclassified
No DetaiD Information
18:00~6:00
18:11 Do.6 Jan.
Ansehen
Information

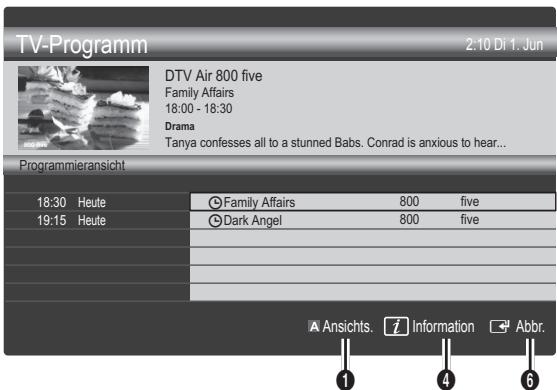

Fernsehplanung
TV-Programm
Die Informationen des elektronische
Programmfuhrers werden von den Sendern zur Verfugung gestellt. Mit Hilfe der von den Sendern zur Verfugung gestellten Programmpläne können
Sie im Voraus Programme angegeben, die Sie haben möchen, so dass das Fernsehgerät zur angegebenen Zeit automatisch zum Kanal des gewährten Programms wechselt. Je nach
Aktualität der Senderinformationen konnen Programmpläte leer oder veraltet sein.
Verwendend der Kanalansicht
2:10 Di 1. Jun
DTV Air 800 five
Home and Away
18:00-18:30
Drama
Verwendend der Programmieransicht
1 Rot (Ansichts.): Anzeigen der Programme, die gerade laufen oder demnachst anfangen.
Gelb (+24 Std.): Anzeigen der Programme, die nach 24 Stunden gesendet werden.
3 Blau (CH-Modus): Wahlen Sie die Art der Kanäle aus, die Sie im Fenster Kanalansicht anzeigen möchten. (Alle, TV, Radio, Daten/And., Eigener Kanal 1~4)
4 Information: Anzeigen von Details zum ausgewählten Programm.
(Seite): Weiter zur nachsten oder vorherigen Seite.
Taste ENTER
- Wenn Sie ein laufende Programm auswahlen, können Sie ansehen.
- Wenn Sie ein zukünftiges Programm auswahlen, können Sie es vormerken. Um die Programmierung abzubrechen, drücken Sie erneut auf die ENTER und wahren Sie Programm. abbr..
Kanal-Manager
Mit diesen Menu können Sie Favoritenlöschen oder einstellen und den Programmfuhrer für digitale Sendungen verwenden. Wahlen Sie im Fenster Sender, Eigene Kanäle oder Scheduled einen Sender.
Sender: Anzeigen der Senderliste anhand des Sendertypes.
Eigene Kanäe: Anzeigen der Gruppe des Senders.
Scheduled:Anzeigen aller vorgemerktenProgramme.
Verwenden der Farbstaten in Verbindung mit dem Kanal-Manager
- Rot (TV-Empfang): Wahlen Sie abwechselnd Terrestrisch oder Kabel.
- Grün (Zoom): Hiermit vergroßern oder verkleinern Sie die Sendernummer.
- Gelb (Auswahlen): Markieren Sie die gewünschten Kanäle und drücken Sie die gelbe Taste, um alle markierten Kanäle zugleich einzustellen. Links darüber dem Name der gewährten Kanäle wird das Zeichen ⟨ angezeigt.
- Blau (Sortieren): Ändern der Sortierung in der Kanalliste (nach Kanalnamen oder Kanalnummer).
- (Seite): Weiter zur{nachsten oder vorherigen Seite.
- (Extras): Hiermit zeigen Sie das Optionsmenu Kanal-Manager an. (Der Inhalt des Menüs "Optionen" hängt von der jeweiligen Situation ab.)
Symbole zur Anzeige des Kanalstatus
| Symbole | Vorgang |
| A | Ein analoger Kanal. |
| ✓ | Ein ausgewählter Sender. |
| ♥ | Ein Kanal, der als Favorit eingestellt ist. |
| ♂ | Ein Programm, das gerade gesendet wird. |
| ♀ | Ein gesperrter Kanal. |
| ◎ | Ein vorgemerktes Programm. |
Eigene Kanäle
(im Kanal-Manager)
Hiermit zeigen Sie alle Favoritenkanäe an.
Eigene Kanälebearbeiten TOOLS:Sie konnen die gewählten Sender zu der gewürschten Gruppe eigener Sender hinzufugen.
Das Symbol "♥" wird angezeigt, und der Sender wird als Eigene Kanäle festgelegt.
- Wahlen Sie einen Canal und drücken Sie die Taste TOOLS.
-
Sie können einen Kanal der Gruppen 1, 2, 3 und 4 der eigenen Kanäle hinzufugen oder loschen.
-
Sie können eine oder mehrere Gruppen auswahlen.
- Nachdem Sie die Einstellungen geändert haben, kann die Senderliste für jeder Gruppe angezeigt werden in Eigene Kanäle.
Senderliste
Sie konnen alle gesuchten Kanäle anzeigen.
Kanäle neu einstellen
TV-Empfang (Terrestrisch / Kabel)
Ehe Ihr Fernseher beginnen kann, die verfügbaren Kanäe zu speichern, müssen Sie die Art der Signalquelle angegeben, die an das Fernsehgeber angeschlossen ist (z. B.: Terrestrisch oder Kabel).
Land
Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun ihre vierstellige PIN ein.
Digitaler Sender: Sie können das Land für die digitalen Sender ändern.
■ Analogsender: Sie können das Land für die analogen Sender ändern.
Autom. Senderspeich.
Automatisches Suchen nach einem Kanal und Speichern im Fernsehgerät.
Die automatisch zugewiesenen Programmpläte entsprechen unter Umständen nicht den gewünschten Programmpläten. Wenn ein Kanal mit der Funktion Kindersicherung gesetzt wurde, wird das Eingabefenster für die PIN geöffnet.
Antennentyp (Terrestrisch / Kabel) TOOLS : Wahlen Sie einen Antennentyp zum Speichern aus.
■ Sendertype (Digital und Analog / Digital / Analog): Wahlen Sie einen Sendertype zum Speichern aus.
Bei Auswahl von Kabel Digital und Analog oder Digital: Wert fur die Suche nach Kabelkanalen eingeben.
Suchlaufmodus (Voll / Netzwerk / Schnell): Das Fernsehogerät durchsucht automatisch alle Kanäle mit aktiven Sendern und speichert sie im Fernsehogerät.
Wenn Sie Schnell wahlen, konnen Sie Netzwerk, Netzwerkkennung, Frequenz, Modulation und Symbolrate durch Drucken der Taste auf der auf der Fernbedienung manuell einstehen.
Netzwerk (Auto / Manuell): Auswahlen der Einstellmethode für die Netzwerkkennung zwischen Auto oder Manuell.
Netzwerkkennung: Wenn das Netzwerk auf Manuell eingestellt ist, können Sie die Netzwerkkennung mit den Zifferntasten eingeben.
Frequenz: Hiermit zeigen Sie die Freqenz des Kanals an. (Je nach Land unterschied)
Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.
Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an.
Sender manuell speichern
Manuelles Suchen nach einem Kanal und Speichern im Fernsehgerät.
Wenn ein Kanal mit der Funktion Kindersicherung gespert wurde, wird das Eingabefenster für die PIN geöffnet.
Digitaler Sender: Nach Abschluss des Suchlaufs werden die Kanäle in der Kanalliste aktualisiert.
Bei Auswahl von TV-Empfang Terrestrisch: Kanal, Frequenz, Bandbreite
Bei Auswahl von TV-Empfang Kabel: Freqenz, Modulation, Symbolrate
Analogsgender (Programm, Fernsehnorm, Tonsystem, Kanal, Suchen): Falls kein oder nur schlechter Ton zu horen sein solte, wahlen Sie einen anderen Audiostandard aus.
Grundfunktionen
Kanalmodus
- P (Programm-Modus): Nach Abschluss der Einstellungen sind die Sender Ihrer Region unter den Programmplätzen P0 bis maximal P99 gespeichert. In this modus konnen Sie Sender durch Eingabe des Programmplatzes auswahlen.
- C (Terrestrische Kanäle) / S (Kabelkanäle): In diesen beiden Modi können Sie Sender durch Eingabe der Nummer anwahlen, die dem terrestischen Sender oder dem Kabelkanal zugeordnet ist.
BearbeitenvonKanalen
(im Kanal-Manager)
- Wahlen Sie einen Kanal und drücken Sie die Taste TOOLS.
- Bearbeiten Sie den Namen oder die Nummer des Kanals mit den Menübefehlen Sendernamen bearbeiten oder Kanalnr.bearbeiten.
■ Sendernamen bearbeiten (nur Analogkanäle): Weisen Sie einen Kanalnamen ihrer Wahl zu.
■ Kanalnr.bearbeiten (nur Digitalkanäle):Bearbeiten Sie die Nummer durch Drücken der gewünschten Zifferntasten.
Weitere Funktionen
Suchoptionen für Kabel
(jenachLand)
Einstellen weiterer Suchoptionen für die Kanalsuche im Kabelnetz (z. B. Frenz oder Symbolrate).
Startfrequenz / Stopfrequenz: Einstellen der Start- und Stopfrequenz (je nach Land unterschiedlich).
Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.
■ Symbolrate: Hiermit zeigen Sie die verfügbaren Symboloraten an.
Kanal-Manager
Stellen Sie den Kanal mit den Menübefehlen im Kanal-Manager ein (Sperren / Freigabe, Timer-Wdg., Sortieren, Entfernen, Alle wahlen / Alle abwahlen). Der Inhalt des Optionsmenü's hangt vom jeweiligen Kanalstatus ab.
- Wahlen Sie einen Kanal und drücken Sie die Taste TOOLS.
- Wahlen Sie eine Funktion aus, und ändern Sie deren Einstellungen.
Sperren / Freigabe: Sie können einen Kanal sperren, sodass er nicht ausgewählnt und angezeigt werden kann.
HINWEIS
- Diese Funktion ist nur verfügbar, wenn die Kindersicherung aktiviert ist (Ein).
- Der Eingabefenster für die PIN wird geöffnet. Geben Sie die vierstellige Standard-PIN ein: "0-0-0-0". Ändern Sie die PIN mit der Option PINändern.
Timer-Wdg.: Sie können einen Canal einstehen, der bei Erreichen einer bestimmten Zeit automatisch angezeigt wird. Um diese Funktion verwenden zu konnen, müssen Sie zuerst die aktuelle Uhrzeit einstehen.
Wenn Sie einen digitalen Kanal gewählt haben und die Taste drücken, wird das digitale Programm angezeigt.
Sortieren (nur Analogkanäe): Mit thisem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich.
Entfernen: Sie können Kanäle Löschen, damit nur die gewünschten Kanäle angezeigt werden.
Alle wahlen / Alle abwahlen: Wahlen Sie alle Kanäe aus oder deaktivieren Sie alle im Kanal-Manager ausgewählten Kanäe.
Listenübertr. abbrechen
Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun ihre vierstellige PIN ein. Importieren oder Exportieren der Kanaltabelle. Schließen Sie einen USB-Speicher an, um diese Funktion zu verwenden.
Von USB importieren: Importieren der Kanalliste vom USB-Speicher
Auf USB exportieren: Exportieren der Kanalliste auf den USB-Speicher: Diese Funktion ist verfügbar, wenn ein USB-Speicher angeschlossen ist.
Programmiert
(im Kanal-Manager)
Mit dieser Menüoption können Sie eine vorgemerkte Sendung anzeigen,ändern oder loschen.
Infoändern: Mit dieser Menüoption können Sie die Vormerkung einer Sendungändern.
■ Programmierung abbrechen: Mit dieser Menüoption können Sie die Vormerkrung einer Sendung stornieren.
Information: Anzeigen einer vorgemerkten Sendung. (Siekonnen auch die Vormerkinformationen auswahlen.)
Alle wahlen / Alle abwahlen: Wahlen oder Abwahlen aller vorgemerkten Programme.
Feinabstimmung
(nur analoge Kanäle)
Wenn das Signal schwach oder gestört ist, können Sie die Feinabstimmung manuell vornehmen.
Fein abgestimmte Kanäle sind mit einem Sternchen markiert
Wahlen Sie Zurückset., wenn Sie die Feinabstimmung zurücksetzen möhen.
Ändern des voreingestellen Bildmodus
Modus
Wahlen Sie ihren bevorzugten Bildtyp aus.
Dynamisch: Für helle Zimmer geeignet.
Standard: Für normale Umgebungen geeignet.
Natuürlich: Für geringe Augenbelastung geeignet.
Natuürlich ist im PC-Modus nicht verfügbar.
■ Film: Geeignet für ds Anzeigen von Filmen in einem abgedunkelten Zimmer.
Anpassen der Bildeinstellungen
Hintergrundbeleuchtung / Kontrast / Helligkeit / Schärne / Farbe / Farbston (G/R)
Das Gerät verfügbar über mehrere Einstellmöglichkeiten für die Bildqualität:
HINWEIS
- Im Modus TV, Ext., AV des PAL-Systems steht die Funktion Farbton (G/R) nicht zur Verfügung.
- Im PC-Modus können Sie nur Hintergrundbel., Kontrast und Helligkeit einstehen.
- Sie können die Einstellungen für{jedes externe Gerät festlegen und speichern,das an das Fernsehgerät angeschlossen ist.
Möglichkeiten zum Sparen
Öko-Lösung
■ Energiesparmod. (Aus / Gering / Mittel / Hoch / Bild aus / Auto) TOOLS : Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie Bild aus wahren, wird der Bildschirm abgeschelt, aber der Tön bleibt an. Drücken Sie eine beliebte Tappe außer der Lautstärketaste, um den Bildschirm weiter anzuschalten.
- Öko-Sensor (Aus / Ein): Um noch mehr Energie zu sparen; werden die Bildeinstellungen automatisch an die Lichtverhältnisse im Zimmer angepasst.
Wenn Sie Hintergrundbel. einstellen, wird der Öko-Sensor deaktiviert (Aus).
Min. Hintergr.bel.: Wenn der Öko-Sensor aktiviert (Ein) ist, können Sie die minimale Bildhigkeit manuell einstehen.
Wenn Öko-Sensor aktiviert ist Ein, kann sich die Helligkeit der Anzeige je nach Helligkeit der Umgebungändern (etwas heller oder dunkler werden).
Kein Sig. Standby (Aus/ 15 min. / 30 min. / 60 min.): Umunnötigen Energieverbrauch zu verhindern, stellen Sie ein, wie lange das Fernsehergät angeschaltet bleiben soll, wenn es kein Signal empfängt.
Deaktiviert, wenn der PC im Stromsparmodus lauft.
Ändern der Bildoptionen

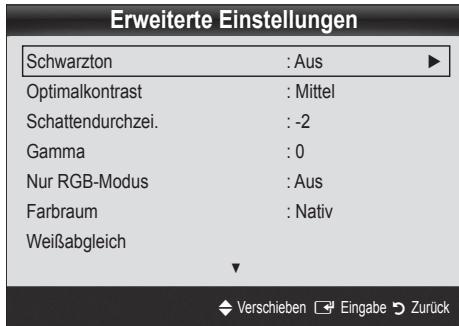

Erweiterte Einstellungen
(verbatim nur im Modus Standard / Film)
Sie können verschiedene Deteileinstellungen für ihren Fernseher vornehmen, unter anderem für Farbe und Kontrast.
Im PC-Modus können Sie nur Optimalkontrast, Gamma, WeiBabgleich und LED Motion Plus einstellen.
Schwarzton (Aus / Dunkel / Dunkler / Max. dunkel): Wahlen Sie den Schwarzwert aus, um die Bildschirmtiefe einzustellen.
Optimalkontrast (Aus / Gering / Mittel / Hoch): Stellen Sie den Bildkontrast ein.
Schattendurchzei. (-2 +2) : Erhöhen Sie die Helligkeit dunkler Bilder.
Gamma: Einstellen der Intensität der Primärefarbe.
Nur RGB-Modus (Aus / Rot / Grün / Blau): Sie können die Farbe oder den Farbton (G/R) der Bildanteile Rot, Grün oder Blau von einem externen Gerät (DVD-Player, Heimkinosystem usw.) einstehen.
Grundfunktionen
Farbraum (Auto / Nativ): Stellen Sie den Bereich der Farben ein, aus denen das Bild erstellt wird.
WeiBabgleich: Einstellen der Farbtemperatur für ein natürlicheres Bild.
R-Offset / G-Offset / B-Offset: Einstellen der Dunkelheit jeder Farbe (Rot, Grün und Blau).
R-Gain / G-Gain / B-Gain : Sie können die Helligkeit jeder Farbe (Rot, Grün und Blau) einstehen.
Zurückset.: Hiermit setzen Sie den WeiBabgleich auf die Standardwerte zurück.
Hautton: Betonen des Rosaanteils im „Hautton".
Kantenglätting (Aus / Ein): Hervorheiten von Objektbegrenzungen.
LED Motion Plus (Aus / Ein): Beseitigt das Verschwinnen Schneller Szenen mit viel Bewegung und sorgt für ein klares Bild.

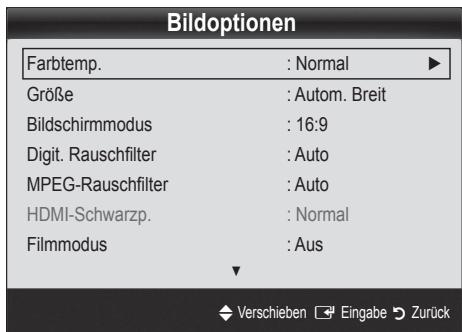

Bildoptionen
m PC-Modus können Sie nur Farbmp.,GroBe und Autom.Schutzzeit einstellen.
Farbtemperatur (Kalt / Normal / Warm1 / Warm2)
Warm1 oder Warm2 werden nur aktiviert, wenn der Bildmodus auf Dynamisch eingestellt ist.
Sie konnen die Einstellungen für jeder externe Gerät einstellen und speichern, das Sie an das Fernsehgerät angeschlossen haben
Grosse: Möglicherweise verfügbar auch Ihr Kabel-/Satellitenreceiver über eigene Bildschirmformate. Allerdings empfehlen wir dringend, dass Sie die meiste Zeit den 16:9-Modus verwenden.
Autom. Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis 16:9 ein.
16:9: Wahlen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 für DVDs oder Breitbartsendungen einzustellen.
Breitenzoom: These Option vergrößert das Bild auf mehr als 4:3.
Einstellen der Position mit den Tasten
Zoom: Vergroßern des 16:9-Breitbilds auf die volle Bildschirmhöhe.
Einstellen der Position oder Groß mit den Tasten ▲, ▼.
4:3: Dies ist die Standardeinstellung zum Anzeigen von Filmen und herkömmlichen Fernsehsendungen.
Verwenden Sie nicht über längerere Zeit hinweg das 4:3-Format. Spuren der links, rechts und in der Mitte angezeigten Rahmen konnen zum Einbrennen von Bildern (Einbrennen) führen, was nicht von der Garantie abgedeckt ist.
Bildschirmanp.: Mit dieser Funktion wird dasGPCe Bild auch bei Versorgung mit HDMI- (720p/1080i/1080p) oder Komponentensignalen (1080i/1080p) vollständig und ohne Beschneidung angezeigt.
HINWEIS
- Je nach Signalquelle können die Bildgroßenoptionen variieren.
Die verfügbar Elemente können in Abhängigkeit vom ausgewählten Modus variieren.
- Im PC-Modus können nur die Modi 16:9 und 4:3 eingestellt werden.
- Sie können die Einstellungen für jeder externe Geräte einstehen und speichern, das Sie an das Fernsehgerät angeschlossen haben
- Nach Auswahl von Bildschirmanp. im Modus HDMI (1080i / 1080p) oder Component (1080i/1080p): Einstellen der Position oder Groß mit den Tasten , , .
- Wenn Sie die Funktion Bildschirmanp. zusammen mit einem HDMI 720p-Signal verwenden, wird eine Zeile wie bei Overscaniben, unter, links und rechts abgeschritten.
Bildschirmmodus (16:9 / Breitenzoomm / Zoom / 4:3):
Verfügbar nur, wenn die Bildgroße auf Autom. Breiteingestellt ist. Sie können die gewünschte Bildgroße beim 4:3-Breitbilddienst oder der Originalgroße bestimmen. Für jedem Europäische Land ist eine andere Bildgroße erforderlich.
These Funktion ist im PC-, Komponenten- oder HDMI-Modus nicht verfügbar.
Digit. Rauschfilter (Aus / Gering / Mittel / Hoch / Auto / Autovisualisierung): Wenn das Sendesignal schwach ist, können statisches Rauschen und Geisterbilder erschieren. Wahlen Sie diejenige der Optionen, bei der das Beste Bild angezeigt wird.
Autovisualisierung: Beim Wechseln von Analogkanälen werden die Stärke des aktuellen Signals aneigt und der Rauschfilter der Anzeige festgelegt.
Nur für Analogkanäe verfügbar.
MPEG-Rauschfilter (Aus / Gering / Mittel / Hoch / Auto): Reduziert das MPEG-Rauschen, um besserte Bildqualität zu erhögen.
HDMI-Schwarzp. (Normal / Gering): Sie können den Schwarzwert direkt auf dem Bildschirm auswahlen, um die Bildschirmtiefe anzupassen.
Nur im HDMI-Modus (RGB-Signale) verfügbar.
■ Filmmodus (Aus / Auto1 / Auto2): Sie können das Fernsehgerät so einstehen, dass eine Filmsignal aus allen Quellen automatisch empfangen und verarbeitet und das Bild auf die optimale Qualität eingestellt werden kann.
Verfügbar bei TV, AV, COMPONENT (480i / 1080i) und HDMI (480i / 1080i).
Autom. Schutzzeit (nach 2 Std. / 4 Std. / 8 Std. / 10 Std. / Aus): Wenn der Bildschirm über einen längeren, vom Benutzer festgelegten Zeitaum hinweg das gleiche Standbild anziegt, wird der Bildschirmschoner aktiviert, um die Entstehung von Nachbildern auf dem Bildschirm zu verhindern.
Bild zurücksetzen (OK / Abbr.)
Zurücksetzeb Ihres aktuellen Bildmodus auf ihre Standardeinstellungen.
Einstellen des Fernsehgerats mithilfe Ihr's PCs
Stellen Sie die Signalquelle auf PC ein.
Stellen Sie die Frenzen/Positionen ein und setzen Sie die Feinstellung automatisch durchführten.
Nicht verfügbar bei Anschluss mit einem HDMI/DVI-Kabel.
PC-Bildschirm
Grob / Fein: Entferneb oder Reduzieren von Bildrauschen. Falls sich das Bildrauschen durch die Feinabstimmung allein nicht beheben latent, stellen Sie zunachst die Frequenz möglichst genau ein (Grob. Führn Sie dann erneut eine Feinabstimmung durch. Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringgert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist.
Position: Einstellen der Position des PC-Fensters mit den Richtungstasten ( / / / ) .
■ Bild zusücksetzen : Zurücksetzen des Bilds auf die Standardwerte.
Verwenden Ihres Computers als Computerbildschirm (PC)
Konfigurieren Ihr PC-Software (unter Windows XP)
Je nach der Version von Windows und der Grafikkarte können die tatsäch angezeigten Dialogfelder auf Ihrm PC abweichen. In fast jedem Fall aber werden die gleichen grundlegenden Einstellungen vorgenommen. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)
- Klichen Sie im Startmenü von Windows auf „Systemsteuerung".
- Wenn das Fenster der Systemsteuerung angezeigt wird, klichen Sie auf „Darstellung und Designs". Ein Dialogfeld wird geöffnet.
- Klichen Sie auf „Anzeige". AnschlieBend wird ein Dialogfeld angezeigt.
-
Klichen Sie nun auf die Registerkarte „Einstellungen".
-
Stellen Sie die Bildschirmaufösung auf folgenden Wert: [1920 x 1080 Pixel]
- Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthalt, muss als Einstellung „60" oder „60 Hz" ausgewählten werden. Andernfalls klichen Sie einfach auf OK, um das Dialogfeld zu schreiben.
Ändern des Tonmodus
Modus
Standard: Auswahl des normalen Tonmodus.
■ Musik: Betont die Musik im Verhältnis zu Stimmen.
■ Film: Ermöglicht optimale Tonwiedergabe für Filme.
■ Klare Stimme: Betont Stimmen im Verhältnis zu anderen Gerauschen.
Verstärken : Erhöht die Lautstärke hochfrequenter Töne, damit hörgeschädigte Personen den Ton better verstehen können.
Anpassen der Toneinstellungen
Equalizer
Anpassen des Tonmodus (nur im Standardmodus).
Balance L/R: Anpassen der Balance zwischen dem linken und dem rechten Laufsprecher.
100Hz/300Hz/1kHz/3kHz/10kHz(Einstellung der Frequenzbänder):Einstellen der Lautstärke für die entsprechenden Frequenzbänder.
Zurückset.: Zurücksetzen der Equalizereinstellungen auf die Standardwerte.
Tonsystem, usw.
Virtual Surround (Aus / Ein)
(nur im Standardtonmodus)
These Funktion ermitteligt durch HRTF-Technologie (Head Related Trasfer Function) virtuellen 5.1 Kanalton bei einem einzigen Lautsprecherpaar oder Kopflörer.
Dialog-Klarheit (Aus / Ein)
(nur im Standardtonmodus)
Mitr dieser Funktion konnen Sle die Lautstärke einer Stimme gegenüber der Hintergrundmusik oder den Tonefekten erhöhen, so dass Dialoge better zu verstehen sind.
(nur digitale Sender)
Sie konnen die Standardsprache für Audioändern.
Welche Sprache verfügbar ist, hängt von der jeweiligen Sendung ab.
(nur digitale Sender)
Wenn Sie für die Tonausgabe sowohl den Hauptloutsprecher als auch den Audioreceiver verwenden, kann es aufgrund der Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommt. Verwenden Sie in diesen Fall die TV-Loutsprecher.
Die Audioformat-Optionrichtet sich nach der jeweiligen Sendung.Dolby Digital-5.1-Kanalton steht nur zur Verfugung, wenn Sie einen externer Lautsprecher über ein optisches Kabel anschreiben.
Audio für Sehgeschädigte
(nicht überall verfügbar) (nur Digitalkanäle)
These Funktion verarbeitet den Audiostream für den Audiokommentar AD (Audio für Sehgeschädigte), der vom Sender zusammen mit dem Vordergrundton übertragen wird.
Audio für Sehgeschädigte (Aus / Ein): Hiermit wird der Audiokommentar für Sehbehinderte ein- und ausgeschaltet.
Lautstärke: Hiermit regeln Sie die Lautstärke des Audiokommentars für Sehgeschädigte.
Autom. Lautst. (Aus / Normal / Nacht)
Wahlen Sie Normal, um die verschiedene Kanäle auf die gleiche Lautstärke einzustellen.
- Nacht : Dieser Modus erhögt betteren Ton als der Modus Normal, Denn er ist fast rauschfrei. Das ist beispielsweise bei Nacht nützlich.
Lautsprecher auswahlen (Ext. Lautsprecher / TV-Lautsprecher)
Es kann aufgrund entsprechender Decodierungsgeschwindigkeiten des Hauptloutsprechers und des Audioreceivers zu Echoeffektenkommen. Stellen Sie das Fernsehgerät in thisem Fall auf
Ext. Lautsprecher ein.
Wenn Lautsprecher auswahlen auf Ext. Lautsprecher eingestellt ist, Funktionieren die Lautstärketasten und die Stummschaltung MUTE nicht und die Einstellmöglichkeiten für den Ton sind beschränkt.
Wenn Lautsprecher auswahlen auf Ext. Lautsprecher eingestellt ist.
- TV-Laatsprecher: Aus, Ext. Laatsprecher:Ein
Wenn Lautsprecher auswahlen auf TV-Lautsprecher eingestellt ist.
- TV-Lautsprecher: Ein, Ext. Lautsprecher: Ein
Ohne Videosignal werden beiden Laufsprecher stummgeschaltet.
Zusätzliche Einstellung
(nur digitale Sender)
DTV-Audio-Lautst. (MPEG / HE-AAC): Mit dieser Funktion können Sie die Ungleichheit eines Stimmensignals (dies ist eines der bei einer digitalen Fernsehsendung empfangenen Signale) auf die gewünschte Höhe reduzieren.
Entspruchend dem Typ des Sendesigns kann MPEG / HE-AAC im Bereich von -10 dB bis 0 dB eingestellt werden.
Um die Lautstärke zu erhöhen oder zu vermindern, stellen Sie den Bereich zwischen 0 bzw. -10 ein.
SPDIF-Ausgabe: SPDIF (Sony Philips Digital InterFace) ermittelcht digitalen Ton und reduziert die an Lautsprecher und verschiedene andere digitale Geräte (z. B. DVD-Player) übertragenen Störungen.
Audioformat : Während des Empfangs einer digitalen Fernsehsendung können Sie bei den Optionen PCM oder Dolby Digital das digitale Audioausgabeformat (SPDIF) auswahlen.
Durch AnschlieBen von 5.1-Kanallautsprechern in einer Dolby Digital-Konfiguration maximieren Sie ihre interaktivive 3D-Raumerfahrung.
Audioverzögerung: Korrektur von Audio/Video-Fehlssynchronisierungen (0 bis 250 ms), wenn Sie Fernsehsendungen oder Videos ansehen und die digitalen Audiosignale mit einem externen Gerät (z, B. einem AV-Receiver) ausgegeben.
Dolby Digital-Komp. (Line / RF): Diese Funktion minimiert die Lautstärkeunterschiede zwischen einem Dolby Digital-Signal und einem Sprachsignal (d.h. MPEG-Audio, HE-AAC, ATV-Ton).
Wahlen Sie Line, um Ton mit großer Dynamik zu erzielen, und RF, um beiselsweise bei Nacht die Lautstärkeunterschiede zwischen lauten und leisen Tönen zu reduzieren.
Line: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -31 dB (Bezugswert) auf entweder -20 dB oder -31 dB ein.
RF: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -20 dB (Bezugswert) auf entweder -10 dB oder -20 dB ein.
Ton zurücksetzen (OK / Abbr.)
Hiermit setzen Sie alle Toneinstellungen auf die Standardwerte zurück.
Tonmodus auswahlen
Wenn Sie Dual I-II einstellen, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm angezeigt.
| Audiosystem | Dual I-II | Standard |
| A2-Stereo | Mono | Mono | Automatischer Wechsel |
| Stereo | Stereo ↔ Mono |
| Dual | Dual I ↔ Dual II | Dual I |
| NICAM Stereo | Mono | Mono | Automatischer Wechsel |
| Stereo | Mono ↔ Stereo |
| Dual | Mono ↔ Dual I ↦ Dual II ↦ | Dual I |
Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollen den Sie zu mono wechseln.
These Funktion ist nur bei einem Stereosignal aktiviert.
Nur verfügbar, wenn die Eingang squelle auf TV eingestellt ist.
Einstellen der Uhrzeit
Zeit
Uhr : Die Uhr muss eingestellt werden, damit Sie die verschiedene Timerfunktionen des Fernsehgeräts verwenden können.
Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt.
Wenn Sie das Netzkabelziehen, müssen Sie die Uhr erneut einstellen.
Uhrmodus (Auto / Manuell)
Je nach Sendestation und Signal ist die automatisch eingestellte Zeit möglicherweise nicht korrekt. In dieser Fall mussen Sie die Zeit manuell einstehen.
Die Antenne muss angeschlossen sein, damit die Zeit automatisch eingestellt werden kann.
Zeit einstellen: Manuelles Einstellen von Tag, Monat, Jahr, Stundeund Minute.
Verfügbar nur, wenn der Uhrmodus auf Manuell eingestellt ist.
Zeitzone (je nach Land): Wahlen Sie ihre Zeitzone.
Sie konnen diese Funktion nur verwenden, wenn Land auf Andere eingestellt ist.
These Funktion ist nur verfügbar, wenn die Uhrmodus aktiviert ist (Ein).
Verwendendes Sleep-Timers
Sleep-Timer TOOLS：Mit dieser Funktion wird das Fernsehgerät nach Ablauf einer vorher eingestellen Zeit automatisch abgeschaltet. (30, 60, 90, 120, 150 und 180 Minuten).
Um den Sleep-Timer abzubrechen, wahlen Sie Aus.
Einstellen des Ein-/Ausschalttimers
Timer 1 / Timer 2 / Timer 3: Sie können drei verschiedene Einstellungen für den Ein-/Ausschalttimer vornehmen. Voraussetzung damit ist, dass Sie die Uhr gestellt haben.
Grundfunktionen
Anschaltzeit / Ausschaltzeit: Stellen Sie Stunde und Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. (Wenn Sie mit den Einstellungen fertig sind, aktivieren Sie den Timer mit Aktivieren.)
Lautstärke: Stellen Sie die gewünschte Lautstärke ein.
Quelle: Sie können den TV oder USB-Inhalt einstellen, der beim automatischen Einschalten des Fernsehers wiedergegeben wird. (USB kann nur dann ausgewählt werden, wenn ein USB-Gerät an den Fernseher angeschlossen ist)
TV-Empfang (wenn Quelle auf TV eingestellt ist) : Wahlen Sie ATV oder DTV.
Kanal (wenn Quelle auf TV eingestellt ist) : Wahlen Sie den gewünschten Kanal.
Inhalt (wenn Quelle auf USB eingestellt ist) : Wahlen Sie auf dem USB-Gerät einen Ordner mit Musik- oder Fotodateien, die beim automatischen Anschalten des Fernsehgeräts angezeigt werden.
Die Timerfungt arbeitet nicht fehlerfrei, wenn es auf dem USB-Gerät keine Musikdatei gibt oder der Ordner mit der Musikdatei nicht markiert ist.
Wenn auf dem USB-Gerät nur eine Fotodatei gespeichert ist, wird keine Diashow gestartet.
Wenn der Ordername zu lang ist, kann der Ordner nicht ausgewählt werden.
Jedem USB-Gerät, das Sie verwenden, wird ein eigener Ordner zugewiesen. Wenn Sie mehr als eine SUB-Gerät den selbst Typs verwenden, vergewissemn Sie sich, dass die den einzelnen USB-Geräten zugewiesenen Ordner unterschiedene Name tragen.
Wiederh.: Wahlen Sie Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So oder Manuell, um den Wert ihren Wünschen entsprechend einzustellen. Wenn Sie Manuell wahren, können Sie den Tag einstellen, an dem der Timer aktiviert werden soll.
Das Symbol zeit an, dass der Tag gewählt ist.
Automatische Ausschaltung (nur dann verfügbar, wenn das Fernsehgerät von Timer eingeschaltet wurde): Um eine eventuelle Überhitzung zu verhindern, wird das Fernsehgerät nach 3 Stunden im Leerlauf automatisch ausgeschaltet.
Sperren von Programmen
Sicherheit
Der Eingabefenster für die PIN wird angezeigt, ehe das Einstellungsfenster geöffnet wird.
Geben Sie die vierstellige Standard-PIN ein: 0 - 0 - 0 - 0^ Andern Sie die PIN mit der Option PIN aendern.
■ Kindersicherung (Aus / Ein): Sie können Kanäle im Kanal-Manager spreren, damit unberechtigte Benutzer, z. B. Kinder, für sie nicht geeignete Sendungen sehen.
Nur verfügbar, wenn die Eingangsquelle auf TV eingestellt ist.
■ Sicherungsstufe (je nach Land): Mit einem benutzerdefinierten 4-stelligen PIN-Code verhindern Sie, dass unbefugte Benutzer (z. B. Kinder), ungeeignete Sendungen sehen. Wenn der ausgewählte Kanal gesperrt ist, wird das Symbol „ angezeigt.
Alle zul.: Hiermit können Sie alle Altersbeschränkungen aufheben (in Frankreich nicht möglich).
Wenn die Funktion Sicherungsstufe auf 18 eingestellt ist, wird das Eingabefenster fur die PIN geöffnet, ehe Sie zu dem Kanal wechseln (nur Frankreich).
PINändern: Sie konnen ihre zum Einrichten des Fernsehgeräts benöttigte persönliche Kennnummerändern.
Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf „0-0-0-0" zurückzusetzen: POWER (Aus) → MUTE → 8 → 2 → 4 → POWER (Ein).
Weitere Funktionen
Sprache
Menüsprache: Einstellen der Menüsprache
Teletextsprache: Einstellen der gewünschten Teletextsprache.
English ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.
Voreinstellung (Primäre Wiedergabesprache / Sekundäre Wiedergabesprache / Primäre Untertitelsprache / Sekundäre Untertitelsprache / Primäre Teletextsprüche / Sekundäre Teletextsprüche): Wahlen Sie eine Sprache aus, die als Standardsprüche verwendet wird, wenn Sie einen Kanal auswahlen.
Untertitel
Mit thisem Menu legen Sie den Untertitelmodus fest.
Untertitel (Aus / Ein): Untertitel aktivieren oder deaktivieren.
Modus (Normal / Hörgeschädigt): Hiermit konnen Sie den Modus der Untertitelfunktion einstellen.
Untertitelsprache: Hiermit können Sie die Untertitelsprache
festlegen.
Wenn das Programm, das Sie gerade sehen, die Funktion Hörgeschädigt nicht unterstützt, wird selbst bei der Einstellung Normal automatisch die Einstellung Hörgeschädigt aktiviert.
English ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.
Digitaltext (Deaktivieren / Aktivieren)
(Nur Großbritannien)
Wenn das Programm mit Digitaltext gesendet wird, ist diese Funktion aktiviert.

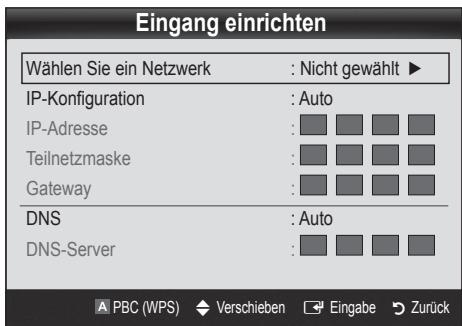

Netzwerk (Netzwerktyp / Netzwerk einrichten / Netzwerktest)
Genaue Beschreibungen zum Einstellen der Optionen finden Sie bei den Anweisungen zum „Netzwerkanschluss" (S. 24).
Allgemein
■ Spielemodus (Aus / Ein): Wenn Sie eine Spielekonsole wie PlayStation™ oder Xbox™ anschließen, können Sie durch Auswahlen des Spielemodus ein realitätsnaheres Spielerlebnis genießen.
HINWEIS
-
Vorsichtsmaßnahmen und Einschränkungen im Spielemodus
-
Wenn Sie die Spielekonsole wieder vom Gerät trennen und ein anderes externes Gerät anschlieben möchten, deaktivieren (Aus) Sie den Spielemodus mit Hilfe des Einrichtmens.
-
Wenn Sie im Spielemodus das TV-MENU anzeigen, zittert das Bild möglich.
-
Spielemodus ist nicht verfügbar, wenn die Signalquelle auf TV oder PC eingestellt ist.
- Nach dem Anschlieben der Spielekonsole aktivieren Ein Sie den Spielemodus. Sie bemerken möglicherweise reduzierte Bildqualität.
-
Bei aktiviertem Ein Spielemodus:
-
Der Bild ist eingestellt auf Standard und der Ton auf Film.
- Der Equalizer ist nicht verfügbar.
Menutransparenz (Hell / Dunkel): Stellen Sie die Transparenz des Menus ein.
Melodie (Aus / Gering / Mittel / Hoch): Verwenden Sie diese Funktion, wenn Sie möchten, dass beim Ein- oder Ausschalten des Fernsehgeräts eine Melodie abgespielt wird.
Common Interface
■ CI-MENU: Hiermit kann der Benutzer seine Auswahr in dem vom CAM-Modul bereitgestelltten Menu treffen. Wahlen Sie das CI-MENU ausgegehend vom Menu "PC Card" (PC-Karte).
Anwendungsinformationen: Anzeigen von Informationen zu dem in den Cl Steckplatz eingesetzen CAM und zur „Cl“ oder „Cl+“-Karte, die in das CAM eingesetzt wurde. Sie konnen das CAM-Modul unabhängig davon anschließen, ob das Fernsehgerat angeschaltet ist oder nicht.
- Sie können das Cl-CAM-Modul bei ihrem{nachsten Handler oder durch Telefonische Bestellung erwerben.
- Schieberen Sie die „Cl“ oder „Cl+“-Karte in Richtung des Pfeils in das CAM-Modul ein, bis sie fest sitzt.
- Setzen Sie das CAM mit der „Cl“ oder „Cl+“-Karte in Richtung des Pfeils so in den Common Interface-Steckplatz ein, dass es parallel zum Steckplatz ausgerichtet ist.
- Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes Signal.
Bild-im-Bild (PIP)
Sie können gleichzeitige das Fernsehbild und das Bild von einer externen Signalquelle anzeigen. PIP (Bild-im-Bild) Funktioniert nicht für zwei gleiche Signalquellen.
HINWEIS
Informationen zum Ton bei der PIP-Funktion erhalten Sie bei den Anweisungen zu Ton wahlen.
- Wenn Sie das Fernsehgerät im PIP-Modus ausschalten und wieder einschalten, wird das PIP-Fenster nicht mehr angezeigt.
- Möglicherweise wirkt das Bild im PIP-Fenster möglich unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von Spieler oder für Karaoke verwenden.
- PIP-Einstellungen
| Hauptbild | Nebenbild |
| Komponenten, HDMI1/DVI, HDMI2, HDMI3, HDMI4, PC | TV |
PIP (Aus / Ein): Aktivieren oder deaktivieren Sie die PIP-Funktion.
Kanal: Hiermit wahren Sie den Kanal für das Teilbild.
GröBe (□/□): Wahlen Sie eine GröBe für das PIP-Bild.
Position ( / / / ) : Wahlen Sie eine Position für das PIP-Bild.
■ Ton wahlen (Erster Tuner / Zweiter Tuner): Sie können die gewünschte Tonquelle (Erster Tuner / Zweiter Tuner) für den PIP-Modus auswahlen.
Eigendiagnose
Der Selfstest kann einige Minuten dauern. Dies ist eine normale Funktion des Fernsehgeräts.
■ Bildtest (Ja / Nein): Dient zur Analyse von Bildproblemen.
■ Audiotest (Ja / Nein): Verwenden Sie die integrierte Melodie, um Tonprobleme zu ermitteln.
Wenn die Fernsehlautsprecher keinen Ton ausgegeben, müssen Sie vor dem Audiotest sicherstellen, dass Laufsprecher auswahlen im Ton menu auf TV-Laufsprecher eingestellt ist.
Die Melodie ist im Test auch dann zu horen, wenn Lautsprecher auswahlen auf Ext. Lautsprecher eingestellt ist, oder wenn der Ton mit der Taste MUTE stumm geschalteit wurde.
■ Signalinformation: (Nur digitale Kanäle nur) Die Empfangsqualität des HDTV-Kanals ist entweder perfect, oder die Kanäle sind nicht verfügbar. Stellen Sie ihre Antenne so ein, dass die Signalstarke zunimmt.
Fehlerbehebung: Wenn das Fernsehgerät scheinbar ein Problem hat, schlagen Sie zuerst bei diesen Beschreibungen nach.
Wenn keiner dieser Tipps zur Fehlerbehebung hift, wenden Sie sich an das Samsung-Kundendienstzentrum.

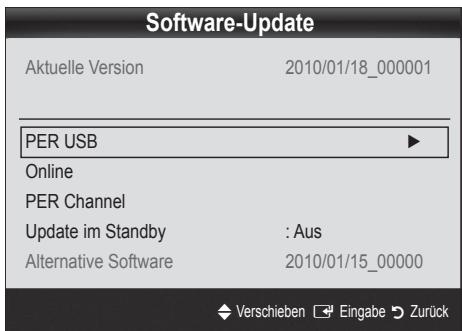

Software-Update
Das Software/Update können Sie über das Fernsehsignal oder die Netzwerkverbindung durchführten. Sie können aber auch die neuesten Firmware von „www.samsung.com" auf ein USB-Speichergerät herunterlagen.
Aktuelle Version gibt die Version der Software an, die bereits im Fernsehgerät installiert ist.
Die Software wird angegeben als „Jahr/Monat/Tag Version".
Installieren der aktuellsten Version
PER USB: Legen Sie ein USB-Laufwerk mit dem gespeicherten Firmwareupgrade von samsung.com in das Fernsehgerät ein. Achten Sie beim Einspielen des Updates darauf, die Stromversorgung nicht zu unterbrechen
Rückseite des Fennsehgerats
und das USB-Laufwerk nicht zu entfernen, bis das Update abgeschlossen ist. Das Fernsehgerät wird automatisch ab- und wieder angeschaltet, wenn das Firmwareupdate abgeschlossen ist. Nachdem die Software aktualisiert wurde, sind die Video- und Audioeinstellungen wieder auf die Standardwerte zurückgesetzt. Wir empfehlen, ihre Einstellungen aufzuschreiben, damit Sie sie nach dem Update einfach wieder einstellen können.
Online: Aktualisierung der Software über das Internet.
Konfigurieren Sie zuerst Ihr Netzwerk. Detailed Verfahrensbeschreibungen zum Einrichten des Netzwerks finden Sie unter „Netzwerkverbindung".
Wenn die Internetverbindung nicht richtig Funktioniert, kann es sein, dass die Verbindung unterbrochen ist. Wiederholen Sie den Download-Versuch. Wenn das Problem fortbesteht, laden Sie per USB herunter und aktuilisieren Sie dann.
PER Channel: Aktualisierung der Software über das Sendesignal.
Wenn Sie diese Funktion während des Übertragungszeitraums für Software wahlen,ucht die Funktion automatisch nach neuer Software und ladt sie herunter.
Die zum Herunterlagen der Software erforderliche Zeit hängt vom Signalstatus ab.
Update im Standby: Zur gewählten Zeit erfolgt das manuelle Update automatisch. Da die Stromversorgung des Geräts intern eingeschelt wird, kann der LED-Bildschirm ein weniger beleucht sein. Dieser Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist.
Alternative Software (Sicherung): Anzeigen der Softwareversion, die mit Online heruntergeladen wurde. Wenn das Update im letzten Schritt unterbrochen wird, wird diese Funktion aktiviert.
HD-Anschlussplan
Beachten Sie diese Informationen, wenn Sie externe Geräte an den Fernseher anschließen.
Samsung kontaktieren
Zeigen Sie diese Informationen an, wenn Ihr Fernseher nicht ordnungsgemäß arbeitet oder wenn Sie die Software aktualisieren möchten. Sie können Informationen zu unseren Calicentern und zum Herunterlagen von Produkten und Software finden.
AnschlieBen an einen PC
Mit Hilfe eines HDMI/DVI-Kabels oder eines D-Sub-Kabels
Anzeigemodi (D-Sub- und HDMI/DVI-Eingang)
Die optimal Auflösung beträgt 1920 x 1080 bei 60 Hz.
| Modus | Auflösung | Horizontalfrequenz (KHz) | Vertikalfrequency [Hz] | Pixeltaktfrequency (MHz) | Sync-Polarität (H x V) |
| IBM | 640 x 350 | 31.469 | 70.086 | 25.175 | +/- |
| 720 x 400 | 31.469 | 70.087 | 28.322 | -/+ |
| MAC | 640 x 480 | 35.000 | 66.667 | 30.240 | -/- |
| 832 x 624 | 49.726 | 74.551 | 57.284 | -/- |
| 1152 x 870 | 68.681 | 75.062 | 100.000 | -/- |
| VESA CVT | 720 x 576 | 35.910 | 59.950 | 32.750 | -/+ |
| 1152 x 864 | 53.783 | 59.959 | 81.750 | -/+ |
| 1280 x 720 | 56.456 | 74.777 | 95.750 | -/+ |
| 1280 x 960 | 75.231 | 74.857 | 130.000 | -/+ |
| VESA DMT | 640 x 480 | 31.469 | 59.940 | 25.175 | -/- |
| 640 x 480 | 37.861 | 72.809 | 31.500 | -/- |
| 640 x 480 | 37.500 | 75.000 | 31.500 | -/- |
| 800 x 600 | 37.879 | 60.317 | 40.000 | +/+ |
| 800 x 600 | 48.077 | 72.188 | 50.000 | +/+ |
| 800 x 600 | 46.875 | 75.000 | 49.500 | +/+ |
| 1024 x 768 | 48.363 | 60.004 | 65.000 | -/- |
| 1024 x 768 | 56.476 | 70.069 | 75.000 | -/- |
| 1024 x 768 | 60.023 | 75.029 | 78.750 | +/+ |
| 1152 x 864 | 67.500 | 75.000 | 108.000 | +/+ |
| 1280 x 1024 | 63.981 | 60.020 | 108.000 | +/+ |
| 1280 x 1024 | 79.976 | 75.025 | 135.000 | +/+ |
| 1280 x 720 | 45.000 | 60.000 | 74.250 | +/+ |
| 1280 x 800 | 49.702 | 59.810 | 83.500 | -/+ |
| 1280 x 800 | 62.795 | 74.934 | 106.500 | -/+ |
| 1280 x 960 | 60.000 | 60.000 | 108.000 | +/+ |
| 1360 x 768 | 47.712 | 60.015 | 85.500 | +/+ |
| 1440 x 900 | 55.935 | 59.887 | 106.500 | -/+ |
| 1440 x 900 | 70.635 | 74.984 | 136.750 | -/+ |
| 1680 x 1050 | 65.290 | 59.954 | 146.250 | -/+ |
| VESA GTF | 1280 x 720 | 52.500 | 70.000 | 89.040 | -/+ |
| 1280 x 1024 | 74.620 | 70.000 | 128.943 | -/- |
| VESA DMT / DTV CEA | 1920 x 1080p | 67.500 | 60.000 | 148.500 | +/+ |
HINWEIS
- Bei einem Anschluss über HDMI/DVI-Kabel müssen Sie den HDMI IN 1(DVI)-Anschluss verwenden.
- Das Zeilensprungverfahren wird nicht unterstützt.
- Das Fernsehogerät Funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewähl wird.
- Separate- und Composite-Modus werden unterszt. SOG (Sync On Green) wird nicht unterszt.
Netzwerkverbindung
Sie können Ihr Fernsehgerät so einrichten, dass es über Ihr lokales Netzwerk (LAN) und eine Kabel- oder WLAN-Verbindung auf das Internet zugreifen kann.

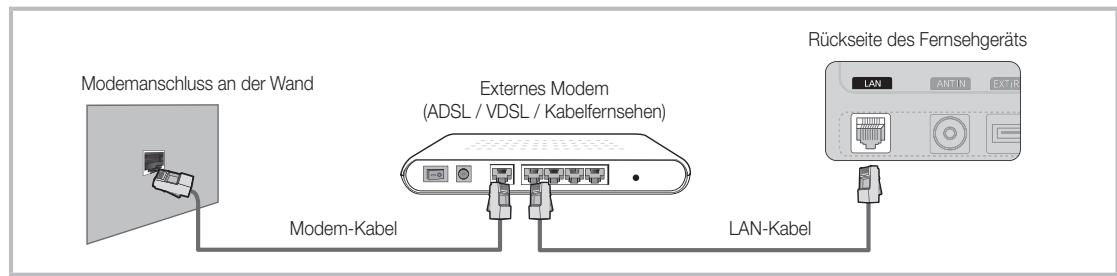

Verbindung mit einem Kabelnetzwerk herstellen
Sie konnen Ihr Fernsehgerät auf dreierlei Weise an Ihr LAN anschließen:
- Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel an ein externes Modem und Ihr LAN anschließen. Siehe nachfolgende Abbildung.
- Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts mit einem IP-Sharer verbinden, der an ein externes Modem angeschlossen ist, und so die Verbindung zum LAN herstellen. Verwenden Sie ein CAT5-Kabel für den Anschluss. Siehe nachfolgende Abbildung.
- Je nach dem, wie Ihr Netzwerk aufgebaut ist, können Sie Ihr Fernsehgerät möglicherweise auch an Ihr LAN anschließen, indem Sie den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel mit einer Netzwerkdose verbinden. Siehe nachfolgende Abbildung. Beachten Sie, dass die Netzwerkdose mit einem Modem oder Router irgendwo in Ihr Hem Verbunden sein muss.
Wenn Sie ein dynamisches Netzwerk verwenden, sollen Sie ein ADSL-Modem oder einen Router verwenden, der DHCP (Dynamic Host Configuration Protocol) unterstützen. Modems und Router, die DHCP unterstützt, stellen für IP-Adresse, Teilnetzmaske, Gateway und DNS automatisch die Werte zur Verfügung, die Ihr Fernsehgrät besteht, um auf das Internet zuzugreifen. Sie brauchen sie also nicht mehr manuell einzugegeben. Die meisten Privatnetzwerk nutzen DHCP.
Manche Netzwerk erfordern jeder eine statische IP-Adresse. Wenn Ihr Netzwerk eine statische IP-Adresse besteht, müssen Sie die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS manuell über das Konfigurationsfenster Ihres Fernsehgeräts eingeben, wenn Sie die Netzwerkverbindung einrichten. Um die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS zu erhalten, wenden Sie sich an ihren Internet Service Provider (ISP). Wenn Sie einen Windows-Computer einsetzen, können Sie diese Werte über ihren Computer beziehen.
Sie können ADSL-Modems verwenden, die DHCP Unterstützung, wenn Ihr Netzwerk eine staatliche IP-Adresse besteht. Auch ADSL-Modems, die DHCP Unterstützung, erfolglichen die Verwendung von staatlichen IP-Adressen.
Eingang einrichten (Auto)
Verwenden Sie Eingang einrichten - automatisch, wenn Sie Ihr Fernsehgeber at an ein Netzwerk anschließen, das DHCP unterstützt. Um die Kabelnetzwerkverbindung Ihres Fernsehgeber ats automatisch einzurichten, gehen Sie folgendermaBen vor:
So konfigurieren Sie automatisch
- Schließen Sie Ihr Fernsehgeber wie im vorherigen Abschnitt beschreiben an Ihr LAN an.
- Schalten Sie das Fernsehgerät ein, drücken Sie die MENU-Taste auf Ihrern Fernbedienung und dann ▲ oder▼, um Einstell. zu wahlen. Drücken Sie dann auf die ENTER □
- Verwenden Sie die Tasten oder , um Netzwerk im Menu Einstell. auszuwahlen, und drücken Sie dann die ENTER . Das Fenster Netzwerk wird geöffnet.
- Wahlen Sie im Fenster Netzwerk den Netzwerktyp.
- Stellen Sie Netzwerktyp auf Kabel ein.
- Wahlen Sie Eingang einrichten. Das Fenster Eingang einrichten wird geöffnet.
- Stellen Sie IP-Konfiguration auf Auto.
- Mit Auto werden die erforderlichen Internetparameter automatisch bezogen und eingebehen.
9 Drücken Sie auf der Fernbedienung die Taste RETURN, wenn Sie fertig sind.
- Wahlen Sie Netzwerktest, um die Internetverbindung zu überprüfen.
- Wenn die Funktion Netzwerk die Parameter für die Netzwerkverbindung nicht beziehen konnte, fahren Sie mit den Anweisungen für Manuell fort.
Eingang einrichten (Manuell)
Verwenden Sie Eingang einrichten - manuell, wenn Sie Ihr Fernsehogerät an ein Netzwerk anschließen, das eine staatische IP-Adresse erfordert.
Beziehen der Werte für die Netzwerkverbindung
Um die Werte für die Netzwerkverbindung der meisten Windows-Computer abzurufen, gehen Sie folgendermaßen vor:
- Klichen Sie mit der rechten Maustaste auf das Netzwerksymbol in der unteren rechte Ecke des Bildschirms.
- Klichen Sie im angezeigten Kontextmenu auf Status.
- Klichen Sie im angezeigten Dialogfeld auf die Registerkarte Unterstützung.
- Klichen Sie auf der Registerkarte Unterstützung auf Details. Die Parameter der Netzwerkverbindung werden angezeigt.
Manuelle Konfiguration
Um die Kabelnetzwerkverbindung Ihres Fernsehgeräts manuell einzurichten, gehen Sie folgendermaßen vor:
- Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „So konfigurieren Sie automatisch".
- Stellen Sie IP-Konfiguration auf Manuell ein.
- Drücken Sie die Taste Ihr Fernbedienung, um in das ersten Eingabefeld zu wechseln.
- Geben Sie die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS-Server ein. Verwenden Sie die Zifferntasten auf ihrer Fernbedienung, um Zahlen einzugeben, und die Pfeiltasten, um von einem Eingabefeld zum nachsten zu wechseln.
- Drücken Sie auf der Fernbedienung die Taste RETURN, wenn Sie fertig sind.
- Wahlen Sie Netzwerktest, um die Internetverbindung zu überprüfen.
Verbindung mit einem Drahtlosnetzwerk herstellen
Um Ihr Fernsehgerät drahtlos an Ihr Netzwerk anzuschreiben, benötigen Sie einen Funkrouter oder ein Funkmodem sowie einen Samsung WLAN-Adapter (WIS09ABGN), den Sie mit dem hinteren oder freihtlichen USB-Anschluss verbinden. Siehe nachfolgende Abbildung.
Der Samsung WLAN-Adapter wird bei ausgewählten Einzelhändern, E-Commerce-Sites und unter samsungparts.com angeboten. Der Samsung WLAN-Adapter besteht die Kommunikationsprotokolle IEEE 802.11 A/B/G und N. Samsung empfeilt, IEEE 802.11 N zu verwenden. Wenn Sie Video über die IEEE 802.11B/G-Verbindung aneigen, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt.
HINWEIS
- Sie müssen den „Samsung Wireless LAN Adapter“ (WIS09ABGN) verwenden, wenn Sie mit einem Drahtlosnetzwerk arbeiten möhen.
- Der WLAN-Adapter von Samsung ist gesondert erhältlich. Der WLAN-Adapter WIS09ABGN wird bei Spezialanbietern, Internetshops und bei Samsungparts.com angeboten.
- Wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten, müssen Sie Ihr Fernsehgerät an einen drahtlosen IP-Sharer anschließen. Wenn der drahtlose IP-Sharer DHCP unterstützen, kann Ihr Fernsehgerät über DHCP oder über eine statische IP-Adresse mit dem Drahtlosnetzwerk verbunden werden.
- Wahlen Sie einen zurzeit unbenutzten Kanal für den drahtlosen IP-Sharer. Wenn der für den drahtlosen IP-Sharer eingestellte Kanal von einem anderen Gerät in der Höhe belegt ist, führt dies zu Störungen und die Datenübertragung scheitert.
- Wenn Sie ein anderes Sicherheitsystem als die nachfolgend angeführten verwenden, so kann es zusammen mit dem Fernsehgerät nicht eingesetzt werden.
- Wenn Sie im 802.11n-Modus Pure High-throughput (Greenfield) wahren und als Verschlussungstyp ist für ihren Zugangspunkt WEP, TKIP oder TKIP-AES (WPS2Mixed) eingestellt, so besteht das Samsung-Fernsehgrät eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-Zertifizierung nicht.
- Wenn Ihr Zugangspunkt WPS (Wi-Fi Protected Setup) unterstützt, können Sie die Netzwerkverbindung mittels PBC (Push Button Configuration) oder PIN (Persönliche IdentifikationsNummer) herstellen. WPS konfiguriert den SSID- und WPA-Schlüssel in jeder Modus automatisch.
- Wenn Ihr Router, Modem oder Gerät nicht zertifiziert ist, kann es die Verbindung zum Fernseher möglicherweise nicht über den „Samsung WLAN Adapter" herstellen.
- Verbindungsmethoden: Sie können die WLAN-Verbindung auf sechs Arten einrichten.
PBC (WPS)
- Automatisches Setup (mit der automatischen Netzwerksuche)
- Manuelles Setup
- Ad-hoc
- Alle Samsung WLAN-Adapter,müssen direkt mit dem USB-Anschluss des Fernsehers verbunden werden. USB-Hubs werden nicht understandsit.
Hinweis
Das Bild kann bei manchen Kanänen gestört oder verraucht sein, wenn das Fernsehgerät an den WLAN-Adapter von Samsung angeschlossen ist. Stellen Sie die Verbindung in solch einem Fall mit einer der folgenden Methoden her:
Methode 1
Verbinden mit Hilfe des USB-90°-Adapters
Methode 2
Verbinden mit Hilfe eines Verlängerungskabels
Eingang einrichten (PBC (WPS))
Einrichten mit PBC (WPS)
Wenn Ihr Router eine PBC (WPS)-Taste aufweist, gehen Sie folgendermaßen vor:
- SchlieBen Sie Ihr Fernsehgerät wie im vorherigen Abschnitt beschrieben an Ihr LAN an.
- Schalten Sie das Fernsehgerät ein, drücken Sie die MENU-Taste auf ihrer Fernbedienung und dann ▲ oder▼, um Einstell. zu wahlen. Drücken Sie dann auf die ENTER □
- Verwenden Sie die Tasten oder , um Netzwerk im Menu Einstell. auszuwahlen, und drücken Sie dann die ENTER + .
- Wahlen Sie im Fenster Netzwerk den Netzwerktyp.
- Stellen Sie Netzwerktyp auf Drahtlos.
- Wahlen Sie Eingang einrichten. Das Fenster Eingang einrichten wird geöffnet.
- Drücken Sie die rote Taste Ihrer Fernbedienung.
- Drücken Sie innerhalb von 2 Minuten die PBC (WPS)-Taste am Router. Ihr Fernsehgerät bezieht automatisch alle benöttigen Netzwerkeinstellungen und stellt die Verbindung zu ihrem Netzwerk her.
- Nachdem die Netzwerkverbindung eingerichtet ist, drücken Sie auf die RETURN-Taste, um das Fenster Eingang einrichten zu schlieben.
Eingang einrichten (Auto)
Die meisten Funknetzwerke verfügen über ein optionales Sicherheitssystem, mit dem alle Geräte, die auf das Netzwerk zugreifen都会, einen verschlüsselten Sicherheitscode (den so genannten Zugriffs- oder Sicherheitsschluss) übertragen müssen. Als Sicherheitsschluss dient ein Kennwort (normalerweise ein Wort bestimmter Länge oder einer definierte Anzahl von Buchstaben und Zahlen), das Sie eingeben mussten, als Sie die Sicherheitsmerkmale Ihr Funknetzwerks konfigurierten. Wenn Sie diese Methode verwenden, um die Netzwerkverbindung einzurichten und Sie verwenden einen Sicherheitsschluss für Ihr Funknetzwerk, müssen Sie bei der Konfiguration das Kennwort eingeben.
Erweiterte Funktionen
So konfigurieren Sie automatisch
Um die Funknetzwerkverbindung automatisch einzurichten, gehen Sie folgendermaßen vor:
- Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „Einrichten mit PBC (WPS)" (S. 27).
- Wahlen Sie durch Drucken der Taste die Option IP-Konfiguration, und drucken Sie dann die ENTER. Wahlen Sie durch Drucken der Tasten oder die Option Auto, und drucken Sie dann die ENTER.
- Wahlen Sie A Wahlen Sie ein Netzwerk durch Drucken der Taste und drücken Sie dann die ENTER. Die Netzwerkfunktion sucks nach verfügbaren Funknetzwerken. Nach Abschluss deruche wird eine Listederverfügbaren Netzwerke angezeigt.
- Markieren Sie durch Drücken der Tasten oder ein Netzwerk in der Netzwerkliste, und drücken Sie dann die ENTER .
Wenn der Zugangspunkt ausgeblendet (versteckt) ist, müssen Sie Netzwerk hinzufugen wahren und den Name des Netzwerks (SSID) sowie den Sicherheitsschluss richtig eingeben, um die Verbindung aufzubauen.
- Wenn das Sicherheitsfenster zur Eingabe der PIN geöffnet wird, fahren Sie mit Schritt 6 fort. Wenn das Fenster für die Netzwerkverbindung geöffnet wird, fahren Sie mit Schritt 10 fort.
- Wahlen Sie mit den Tasten oder die Option Sicherheit oder PIN. In den meisten Privatnetzwerken verwenden Sie Sicherheit (für Sicherheitschluss). Das Fenster Sicherheit wird geöffnet.
- Geben Sie im Fenster Sicherheit das Kennwort Ihr's Netzwerks ein.
Sie konnen das Kennwort wahrscheinlich in einem der Konfigurationsfenster finden, die Sie beim Einrichten des Routers oder Modems verwendet hatten.
-
Bei der Eingabe des Kennworts beachten Sie diese allgemeinen Hinweise:
-
Drücken Sie auf die Zifferntasten ihrer Fernbedienung, um Zahlen einzugegeben.
- Verwenden Sie die Navigationstasten ihrer auf der Fernbedienung, um im Fenster Sicherheits Schlüssel zwischen den Schaltflächen zu wechseln.
- Drücken Sie die rote Taste, um zwischen Groß- und Kleinschreibung umzuschalten oder um Zeichen/Symbole anzuzeigen.
- Wenn Sie einen Buchstaben oder ein Symbol eingeben möchten, navigieren Sie zu dem Buchstaben oder Symbol und drücken Sie dann die ENTER.
-
Um den letzten Buchstaben oder die letzte Zahl zu Löschen, drücken Sie auf die grüne Taste ihrer Fernbedienung.
-
Wenn Sie fertig sind, drücken Sie die blaue Taste Ihr Fernbedienung. Das Fenster Netzwerkverbindung wird geöffnet.
- Warten Sie, bis die Verbindungsbestätigung angezeigt wird, und drücken Sie dann die ENTER. Das Fenster Eingang einrichten wird wieder angezeigt.
- Um die Verbindung zu testen, drücken Sie die Taste RETURN, um Netzwerktest zu wahlen, und drücken Sie dann die ENTER.
Eingang einrichten (Ad-Hoc)
Mit dem „Samsung Wireless LAN Adapter“ konnen Sie die Verbindung zu einem Mobilgerät mit Hilfe eines Peer-to-Peer-Netzwerks auch ohne Zugriffspunkt herstellen.
So stellen Sie eine Verbindung mit einem neuen Ad-hoc-Netzwerk her:
- Befolgen Sie die Anweisungen der Schritte 1 bis 5 im Abschnitt „Einrichten mit PBC (WPS)" (S. 27).
- Wahlen Sie Wahlen Sie ein Netzwerk. Eine Liste der Geräte/Netzwerke wird angezeigt.
- In der Geräteleste drücken Sie die blaue Taste auf der Fernbedienung.
Die Meldung Ad-hoc ist eine direkte Wi-Fi-Verbindung mit dem Mobiletelefon oder PC. Möglicherweise ist das vorhandene Netzwerk Funktional eingeschrankt. Möchten Sie die Netzwerkverbindung wechseln? wird angezeigt.
- Geben Sie den generierten Name des Netzwerks (SSID) und den Sicherheits Schlüssel in das Gerät ein, mit dem Sie sich verbinden möchten.
So stellen Sie eine Verbindung mit einem vorhandenen Ad-hoc-Gerät her
- Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „Einrichten mit PBC (WPS)" (S. 27).
- Wahlen Sie Wahlen Sie ein Netzwerk. Die Geräte-/Netzwerkliste wird angezeigt.
- Wahlen Sie ein Gerät aus der Geräteliste.
- Wenn ein Sicherheitsschluss erforderlich ist, geben Sie diesen ein.
Wenn das Netzwerk nicht fehlerfrei arbeitet, kontrollieren Sie noch einmal Name des Netzwerks (SSID) und den Sicherheits Schlüssel. Ein falscher Sicherheits Schlüssel kann Störungen verursachen.
Eingang einrichten (Manuell)
Wenn keine andere Methode Funktioniert, müssen Sie die Werte für die Netzwerkkonfiguration manuell eingeben.
Beziehen der Werte für die Netzwerkverbindung
Um die Werte für die Netzwerkverbindung der meisten Windows-Computer abzurufen, gehen Sie folgendermaßen vor:
- Klichen Sie mit der rechten Maustaste auf das Netzwerksymbol in der unteren rechte Ecke des Bildschirms.
- Klichen Sie im angezeigten Kontextmenu auf Status.
- Klichen Sie im angezeigten Dialogfeld auf die Registerkarte Unterstützung.
- Klichen Sie auf der Registerkarte Unterstützung auf Details. Die Netzwerkeinstellungen werden angezeigt.
Manuelle Konfiguration
Um die Werte für die Netzwerkverbindung manuell einzugeben, gehen Sie folgendemaßen vor:
- Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „Einrichten mit PBC (WPS)" (S. 27).
- Wahlen Sie durch Drucken der Taste die Option IP-Konfiguration, und drucken Sie dann die ENTER. Wahlen Sie durch Drucken der Tasten oder die Option Manuell, und drucken Sie dann die ENTER.
- Drücken Sie die Taste , um in das ersten Eingabefeld (für die IP-Adresse) zu wechseln.
- Geben Sie Zahlen mit den Zifferntasten ein.
- Wenn Sie die Eingabe in einem Feld abgeschlossen haben, wechseln Sie mit der Taste zum jeweils nächsten Feld. Sie können auch die anderen Pfeilasten verwenden, um sich nach oben, unter oder darüber zu navigieren.
- Geben Sie die Werte für IP-Adresse, Teilnetzmaske und Gateway ein.
- Wechseln Sie mit der Taste oder nach DNS.
- Drücken Sie die -Taste, um zum ersten Feld für die DNS-Eingabe zu wechseln. Geben Sie die Ziffern wie oben beschrieben ein.
- Wenn Sie damit fertig sind, drücken Sie die -Taste, um zu Wahlen Sie ein Netzwerk zu wechseln. Wahlen Sie Ihr Netzwerk und drücken Sie dann auf die ENTER .
- Fahren Sie nun mit Schritt 4 der Beschreibung unter „So konfigurieren Sie automatisch" (S. 28) fort, und befolgen Sie die Anweisungen ab dieser Punkt.
Ihr Fernsehgerat besteht keine Verbindung mit dem Internet
Es kann sein, dass Ihr Fernseher keine Internetverbindung aufbauen kann, weil Ihr ISP die MAC-Adresse (eine eindeutige Kennnummer) Ihrss PCs oder Modems registriert hat, und anhand dieser die Authentifizierung vormimmt, wenn Sie sich mit dem Internet verbinden. Auf diese Weise soll unbefugter Zugriff verhindert werden. Da Ihr Fernseheraat eine andere Mac-Adresse besitzt, kann Ihr ISP diese Adresse bei der Authentifizierung nicht verfizieren und Ihr Fernseheraat kann sich nicht mit dem Internet verbinden.
Fragen Sie in thisem Fall ihren Internetprovider, auf welche Weise die Verbindung durch andere Geräte als ihren PC (z. B. Ihr Fernsehogerä) hergestellt werden kann.
Wenn Ihr Internet-Provider eine Kennung oder ein Kennwort erfordert, um die Verbindung zum Internet herzustellen, kann Ihr Fernsehogerät möglicherweise keine Internetverbindung aufbauen. Wenn dies der Fall ist, müssen Sie ihre ID oder Ihr Kennwort eingeben, wenn Sie eine Internetverbindung herstellen können. Die Internetverbindung kann auch aufgrund von Problemen mit der Firewall fehlschlagen. Setzen Sie sich in thisem Fall mit ihrem Internetprovider in Verbindung.
Wenn Sie selbst dann noch keine Internetverbindung aufbauen können, nachdem Sie die Anweisungen Ihres Internet-Providers eingehalten haben, setzen Sie sich unter 1-800-SAMSUNG mit Samsung Electronics in Verbindung.

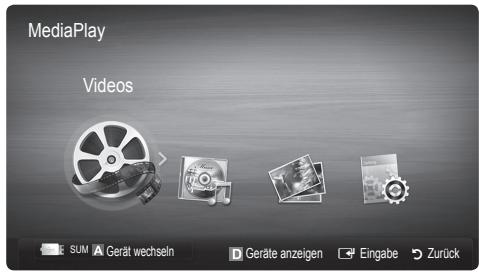

Mit dieser Funktion konnen Sie auf einem USB-Speichermedium (MSC) oder Ihr PC gespeicherte Foto-, Musik und/oder Filmdateien anzeigen bzw. wiedergeben.
Anschlieben eines USB-Geräts
- Schalten Sie den Fernseher ein.
- Schlieben Sie ein USB-Gerät mit Foto-, Musik und/oder Filmdateien an die USB 1 (HDD) oder USB 2-Buchse seitlich am Fernsehgerät an.
- Wenn ein USB-Gerät an den Fernseher angeschlossen ist, wird ein Fenster geöffnet. Nun können Sie Media Play wahlen.
Rückseite des Fernsehgerats

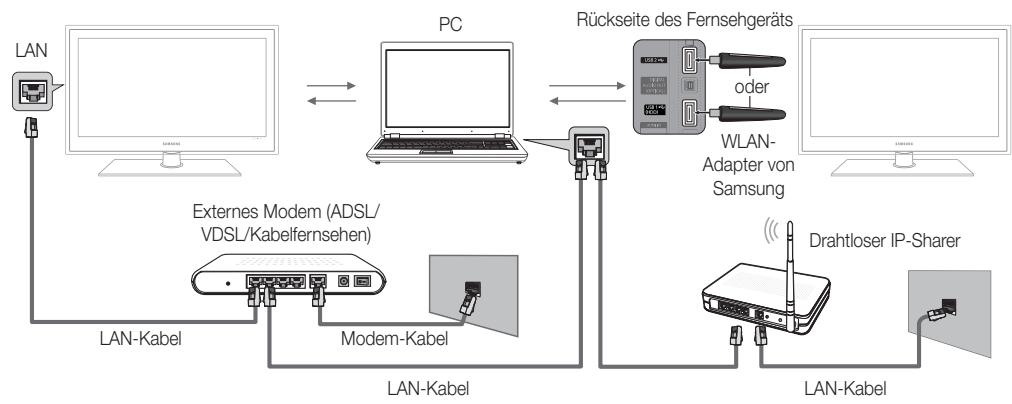

Herstellen der Verbindung zum PC über das Netzwerk
Sie können die auf Ihrm PC gespeicherten Videos, Bilder und Musikstücke im Media Play-Modus über eine Netzwerkverbindung wiedergeben.
Wenn Sie Media Play für eine auf Ihrm PC gespeicherte Datei verwenden, sollenn Sie „PC Share Manager" und das Benutzerhandbuch von www.samsung.com herunterlagen.
- Weitere Informationen zum Konfigurieren Ihres Netzwerks finden Sie unter „Netzwerkverbindung". (S. 24)
- Wir empfehlen Ihnen, sowohl das Fernsehgerät als auch den PC in gleichem Teilnetz anzuordnen. Die ersten 3 Teile der Teilnetzadresse des Fernsehgeräts und der IP-Adressen des PCs müssen übereinstimmen und nur der letzte Teil darf geändert werden. (z.B.: IP-Adresse: 123.456.789.**)
- Schlieben Sie den PC, auf dem das Programm Samsung PC Share Manager installiert wird, über ein Netzwerkkabel an das extern Modem an.
- Sie können das Fernsehgerät direkt an den PC anschließen, ohne vorher einen Sharer (Router) dazwischen zu schalten.
Die folgenden Funktionen werden beim Anschluss an einen PC über das Netzwerk nicht Unterstützung:
- Die Funktionen für die Hintergrundmusik und die Einstellung der Hintergrundmusik.
- Benutzerdefinierte Sortierung von Dateien in den Ordern Fotos, Musik und Film.
Die Tasten (REW) oder (FF), während ein Film abgespielt wird.
Divx DRM, Multi-Audio und eingebettete Beschriftung werden nicht Unterstützung.
Si meußen Samsung PC Share Manager in der Firewall Ihres PCs freigegeben.
Bei Verwendung von Media Play über eine Netzwerkverbindung, wirken die folgenden Funktionen entsprechend der Konfiguration des Servers:
Die Sortiermethode kann variieren.
- Möglicherweise wird die Funktion zuruche von Szenen nicht Unterstützung.
- Möglicherweise wird die Funktion Ununterbrochen abspielen nicht Unterstützung, mit der die Widergabe eines Videos foertgesetzt wird.
Die Funktion Ununterbrochen abspielen unterszt maximal einen Benutzer. (Gespeichert wird nur die Stelle, an der der letzte Benutzer die Wiedergabe unterbrochen hat.)
Die Funktionen und stehen je nach Inhalt möglicherweise nicht zur Verfügung.
- Wenn Sie bei der Wiedergabe eines Videos über WLAN Bildunterbrechungen bemerken, sollen Sie better auf das Kabelnetzwerk zusammenGREifen.
Möglicherweise treten bei lizenzfreien Multimediaeiten weniger Probleme auf.
Das sollen Sie vor dem Einsatz von Media Play unbedingt wissen
- MTP (Media Transfer Protocol) wird nicht Unterstützung.
- Als Dateisystem wird ausschließlich FAT16, FAT32 und NTFS unterstützt.
- Einige Typen von USB-Digitalk cameras und -Audiogeräten sind eventuell nicht mit thisem Fernseher kompatibel.
Media Play unterstützt ausschließlich USB-Massenspeicherergeite vom Typ MSC (Mass Storage Class). MSC-Geräte sind Massenspeicher zur Übertragung von Daten. Beispiele für MSC sind Thumb-Laufwerke und Flash Card-Lesegeräte sowie USB HDD (USB-HUB wird nicht unterstützt). Die Geräte müssen direktr mit dem USB-Anschluss des Fernsehers verbunden werden.
- Ehe Sie Ihr Gerät an das Fernsehgerät anschließen, sichern Sie ihre Dateien, um eventuelle Datenverlust vorzubeugen. SAMSUNG haftet nicht für Verlust und Beschädigung von Daten.
- Schließen Sie eine USB-Festplatte an den darauf reservierten USB 1 (HDD)-Anschluss an.
- Trennen Sie das USB-Gerät nicht, solange Daten geladen werden.
- Je hóher die Auflösung des Bilds, desto länger tauert es, um es auf dem Bildschirm anzuzeigen.
Die maximal Unterstützung JPEG-Auflösung beträgt 15360x8640 Pixel.
- Bei nicht entwickelten oder beschädigten Dateien wird die Meldung "Dateifornat wird nicht entwickel't" angezeigt.
- Wenn der Sortierschlüssel auf Basisansicht eingestellt ist, können bis zu 1000 Dateien in einem Ordner angezeigt werden.
- MP3-Dateien mit DRM, die von einer nicht-lizenzfreien Site heruntergeladen worden sind, konnen nicht abgeschweit werden. Digital Rights Management (DRM) ist eine Technologie, die das Erstellen von Inhalten und die Distribution und das Management der Inhalte integriert und umfassend unterstützt. Dies beinhaltet den Schutz der Rechte und der Interessen der Content-Provider, die Verhütung von unerlaubtem Kopieren der Inhalte sowie das Management von Abrechnung und Bezahlung.
- Wenn mehr als 2 PTP Geräte angeschlossen sind, können Sie nur jeweils eines verwenden.
- Wenn mehr als zwei MSC-Geräte angeschlossen sind, werden einige davon möglicherweise nicht anerkannt. Ein USB-Gerät, das hohe elektrische Leistung (mehr als 500 mA oder 5 V) abfordert, wird möglicherweise nicht unterstützt.
- Wenn eine Überstrom-Warnings angezeigt wird, während Sie ein USB-Gerät anschließen oder verwenden, wird das Gerät möglicherweise nicht erkannt oder weist eine Störung auf.
- Wenn während der in Autom. Schutzzeit eingestellt den Zeit kein Fernsehsignal ansteht, wird der Bildschirmschoner aktiviert.
- Der Stromsparmodus mancher externer Festplattenlaufwerke kann automatisch ausgelöst werden, wenn sie an das Fernsehgeräte angeschlossen sind.
- Bei Verwendung eines USB-Veränderungskabels wird das USB-Gerät möglicherweise nicht erkannt, oder die auf dem Gerät gespeicherten Dateien können nicht gelesen werden.
- Wenn das an das Fernsehgerat angeschlossene USB-Gerät nicht erkannt wird, die Liste der Dateien auf dem Gerät beschädigt aussieht oder eine Datie in der Liste nicht abgespielt wird, schlieben Sie das USB-Gerät an den PC an, formatieren Sie das Gerät und überprüfen Sie die Verbindung.
- Wenn eine mit dem PC gelösche Datei unter Media Play weiterhin gefunden wird, verwenden Sie die Funktion „Papierkorb leeren" des PCs, um die Datei dauerhaft zulöschen.
Bildschirmanzeige
Navigieren Sie mit den Pfeiltasten (Auf/Ab/Rechts/Links) zu der gewürschten Datei und drücken Sie dann die ENTER oder die Taste (Wiedergabe). Die Datei wird wiedergegeben.
Unterstzt Geräte aneigen und Start auf der Startseite von Media Play.
Videos
Wiedergabe von Videos
- Wahlen Sie durch Drücken der Tasten oder die Option Videos, und drücken Sie dann im ENTER Media Play-MENU auf die ENTER.
- Wahlen Sie die gewünschte Datei mit den Tasten / / aus der Datelliste aus.
- Drücken Sie auf die ENTER oder die (Wiedergabetaste).
Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt.
- Wenn die Zeitinformationen für das Video nicht vorhanden sind. werden Wiedergabezeit und Fortschrittsbalken nicht angezeigt.
- Wahlrend der Wiedergabe des Videos konnen Sie mit den Tasten und uchen.
In this modus konnen Sie dazu die Filme aus einem Spiel wiedergeben, nicht aber das eigentliche Spiel spielten.
- Unterstützte Formate für Untertitel
| Name | Dateinamenserweiterung | Format |
| MPEG-4 Text mit Zeitverlauf | . txt | XML |
| SAMI | . smi | HTML |
| SubRip | . srt | Stringbasiert |
| Subscriber | . sub | Stringbasiert |
| Micro DVD | . sub oder .txt | Stringbasiert |
- Unterstützte Videoformate
| Dateinamenserweiterung | Container | Video-Codec | Auflösung | Framerate (f/s) | Bitrate (Mbps) | Audio-Codec |
| *.avi*.mkv | AVIMKV | Divx 3.11/4.x/5.1/6.0 | 1920x1080 | 6 ~ 30 | 8 | MP3 / AC3 / LPCM / ADPCM / DTS Core |
| XviD | 1920x1080 | 6 ~ 30 | 8 |
| H.264 BP/MP/HP | 1920x1080 | 6 ~ 30 | 25 |
| MPEG4 SP / ASP | 1920x1080 | 6 ~ 30 | 8 |
| *.asf | ASF | Divx 3.11/4.x/5.1/6.0 | 1920x1080 | 6 ~ 30 | 8 | MP3 / AC3 / LPCM / ADPCM / WMA |
| XviD | 1920x1080 | 6 ~ 30 | 8 |
| H.264 BP/MP/HP | 1920x1080 | 6 ~ 30 | 25 |
| MPEG4 SP / ASP | 1920x1080 | 6 ~ 30 | 8 |
| *.wmv | ASF | Window Media Video V. 9 | 1920x1080 | 6 ~ 30 | 25 | WMA |
| *.mp4 | MP4 | H.264 BP/MP/HP | 1920x1080 | 6 ~ 30 | 25 | MP3 / ADPCM / AAC |
| MPEG4 SP / ASP | 1920x1080 | 6 ~ 30 | 8 |
| XVID | 1920x1080 | 6 ~ 30 | 8 |
| *.3gp | 3GPP | H.264 BP/MP/HP | 1920x1080 | 6 ~ 30 | 25 | ADPCM / AAC / HE-AAC |
| MPEG4 SP / ASP | 1920x1080 | 6 ~ 30 | 8 |
| *.vro | VROVOB | MPEG1 | 1920x1080 | 24 / 25 / 30 | 30 | AC3 / MPEG / LPCM |
| MPEG2 | 1920x1080 | 24 / 25 / 30 | 30 |
| *.mpg*.mpeg | PS | MPEG1 | 1920x1080 | 24 / 25 / 30 | 30 | AC3 / MPEG / LPCM / AAC |
| MPEG2 | 1920x1080 | 24 / 25 / 30 | 30 |
| H.264 | 1920x1080 | 6 ~ 30 | 25 |
| *.ts*.tp*.trp | TS | MPEG2 | 1920x1080 | 24 / 25 / 30 | 30 | AC3 / AAC / MP3 / DD+/HE-AAC |
| H.264 | 1920x1080 | 6 ~ 30 | 25 |
| VC1 | 1920x1080 | 6 ~ 30 | 25 |
Weitere Einschränkungen
HINWEIS
- Wenn es Probleme mit dem Inhalt eines Codec gibt, wird der Codec nicht unterstützt.
- Wenn die Informationen für einen Container falsch sind und die Datei einen Fehler aufweist, wird der Container nicht korrekt abgeschweit.
- Ton oder Bild stehen möglicherweise nicht zur Verflügung, wenn der Inhalt ein Standardbitrate/Framerate aufweist, die über dem in der obigen Tabelle aufgeführten Wert der kompatiblen Framerate (Frames/Sekunde) liegt.
- Wenn die Indextabelle einen Fehler aufweist, wird die Suchfunktion (Sprungfungkction) nicht Unterstützung.
| Videodecoder | Audiodecoder |
| • Unterstützung max. H.264, Level 4.1
• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 und AVCHD werden nicht Unterstützung.
• GMC wird nicht Unterstützung.
• H.263 wird nicht Unterstützung. | • Unterstützung bis WMA 7, 8, 9, STD
• WMA 9 PRO unterstützen nicht mehr als 2 Kanäle bzw. Mehrkanalton oder verlustfreies Audio.
• Die WMA-Sampling-Raten beträgt 22.050 Hz und Monobetrieb wird nicht Unterstützung. |
Erweiterte Funktionen
Filmwiedergabe fortsetzen (Wiedergabe fortsetzen)
Wenn Sie die Videowiedergabefunktion verlassen, kann die Wiedergabe später ab dem Punkt fortgesetzt werden, an dem Sie unterbrochen haben.
- Wahlen Sie die Filmdatei, dessen Wiedergabe Sie fortsetzen möchten. Drücken Sie dazu in der Datelliste auf oder .
- Drücken Sie auf > (Wiedergabetaste) / ENTER
- Wahlen Sie mit der blauen Taste die Funktion für Ununterbrochen abspielen (Wiedergabe fortsetzen). Die Filmwiedergabe wird Dort fortgesetzt, wo Sie sie angehalten hatten.
Die blaue Taste ist verfügbar, wenn Sie die Wiedergabe fortsetzen.
Wenn Hilfe zu Schleifenbetrieb im Menu Einstell. aktiviert wurde (Ein), wird eine Meldung angezeigt, wenn Sie die Wiedergabe einer Filmdatei fortsetzen.
Musik
Wiedergeben von Musik
- Wahlen Sie durch Drucken der Tasten oder die Option Musik, und drucken Sie dann im ENTER Media Play-Menu auf die ENTER.
- Wahlen Sie die gewünschte Datei mit den Tasten / / / aus der Dateiliste aus.
-
Drücken Sie auf die ENTER oder die (Wiedergabetaste).
-
Wahrend der Wiedergabe des musik konnen Sie mit den Tasten und▶suchen.
Die Tasten (Rücklauf) und (Vorlauf) sind bei der Wiedergabe Funktionslös.
Angezeigt werden nur Dateien mit der Dateinamenserweiterung MP3 oder PCM. Dateien mit anderer Dateinamenserweiterung werden nicht angezeigt, auch wenn sie auf dem gleichen USB-Gerät gespeichert sind.
Wenn der Ton beim Abspielen von MP3-Dateien „schrag“ klingt, stellen Sie im Menu Ton den Equalizer ein. (Bei übermodulierten MP3-Dateien kann es zu Tonproblemen kommt.)
Fotos
Anzeigen eines Fotos (oder einer Diashow)
- Wahlen Sie durch Drucken der Tasten oder die Option Fotos, und drucken Sie dann im ENTER Media Play-Menu auf die ENTER.
- Wahlen Sie die gewünschte Datei mit den Tasten / / aus der Dateiliste aus.
-
Drucken Sie auf die ENTER oder die (Wiedergabetaste).
-
Drücken Sie auf der Fernbedienung die Taste (Wiedergabe) / ENTER, während die Fotoliste angezeigtwird, um die Diashow zu starten.
- Alle Dateien in der Dateiliste werden für in der Diashow angezeigt.
Die Bilder werden nacheinander, beginnend mit der aktuell angezeigten Datai angezeigt.
Musicdateien können während der Diashow automatisch abgeschweit werden, wenn die Hintergrundmusik aktiviert Ein ist.
Der HGM-Modus kann erst geändert werden, wenn die Hintergrundmusik fertig geladen ist.
Abspielen ausgewählter Video / Musik / Fotodateien
- Drücken Sie die gelbe Taste in der Dateiliste, um die gewünschte Daten auszuwahlen.
- Wiederholen Sie den obigen Vorgang, um mehrere Dateien auszuwahlen.
HINWEIS
- Links besoin dem Name der gewähten Datei wird das Symbol ⟨⟩ angezeigt.
- Drücken Sie die gelbe Taste noch einmal, um die Auswahl einer Datei zu stornieren.
-
Um die Auswahl samtlicher Dateien aufzuheiten, drücken Sie die Taste TOOLS und wahren Sie dann Alle abwahlen.
-
Drücken Sie die Taste TOOLS und wahlen Sie Ausgew. Inhalte niederg.
Abspielen einer Video/Musik/Fotodateigruppe
- Wahlend eine Dateiliste angezeigt wird, navigieren Sie zu einer Datie aus der gewünschten Gruppe.
- Drücken Sie die Taste TOOLS und wahlen Sie Gruppe abspielen.
Sortieren der Dateiliste
Drucken Sie in der Dateiliste die blaue Taste, um die Dateien zu sortieren.
| Kategorie | Vorgang | Videos | Musik | Fotos |
| Basisansicht | Anzeige des gesamtten Ordners. Sie können das Foto durch Auswahlen des Ordners abspielen. | ✓ | ✓ | ✓ |
| Titel | Sortieren der Filmtitel nach Symbol/Nummer/Anfangsbuchstabe/Spezial. | ✓ | ✓ | ✓ |
| Voreinstellung | Sortiert die Kanäle und zeigt sie in der Reihenfolge der Voreinstellung an. Sie können die Dateivoreinstellung in der Datailiste mit Hilfe der grünten Taste ändern. | ✓ | ✓ | ✓ |
| Spätestes Dat. | Sortieren und Anzeigen der Arbeit absteigend nach dem Datum. | ✓ | | ✓ |
| Frihestes Dat. | Sortieren und Anzeigen der Arbeit aufsteigend nach dem Datum. | ✓ | | ✓ |
| Interpret | Sortieren der Musicdateien in alphabetischer Reihenfolge nach dem Namen des Interpreten. | | ✓ | |
| Album | Sortieren der Musicdateien in alphabetischer Reihenfolge nach dem Namen des Albums. | | ✓ | |
| Genre | Sortierung der Musicdateien nach dem Genre. | | ✓ | |
| Stimmung | Sortierung der Musicdateien nach der Stimmung. Sie können die Informationen zur Stimmung der Musik ändern. | | ✓ | |
| Monatlich | Sortieren und Anzeigen der FOTOS nach dem Monat. Die Sortierung erfolgt nach Monaten (Januar bis Dezember) und ohne Beachtung des Jahres. | | | ✓ |
Erweiterte Funktionen
Drücken Sie während der Wiedergabe die Taste TOOLS.
| Kategorie | Vorgang | Videos | Musik | Fotos |
| Titel | Sie können die andere Datei direkt verschiben. | ✓ | | |
| Wiederholmod. | Sie können Film- und Musicdateien wiederholt abspielen. | ✓ | ✓ | |
| Bildformat | Sie können Bildformat entsprechend ihren Wünschen anpassen. | ✓ | | |
| Bildeinstellungen | Sie können die Bildeinstellungen festlegen. (S. 15, 16, 17) | ✓ | | ✓ |
| Toneinstellungen | Sie können die Toneinstellungen festlegen. (S. 17, 18, 19) | ✓ | ✓ | ✓ |
| Untertitteinstellungen | Sie können das Video mit Untertitel abspielen. Diese Funktion steht nur zur Verfügung, wenn die Untertitel denselben Datename wie die Videodatei haben. | ✓ | | |
| Diashow anhalten / Diashow starten | Sie können eine Diashow starten und anhalten. | | | ✓ |
| Diashow-Geschw. | Sie können die Geschwindigkeit der Diashow während der Diashow auswahlen. | | | ✓ |
| Hintergrundmusik | Sie können die Hintergrundmusik auswahlen und einstellen, während Sie eine Diashow anzeigen. | | | ✓ |
| Zoom | Sie können Bilder im Vollbildmodus vergrößern. | | | ✓ |
| Drehen | Sie können Bilder im Vollbildmodus drehen. | | | ✓ |
| Information | Sie können detaillerte Informationen zur abgesplten Daten bei anzeigen. | ✓ | ✓ | ✓ |
Einstell.
Verwendendes Menü Einstellungen
■ Hilfe zu Schleifenbetrieb (Wiedergabe fortsetzen) (Ein / Aus): Hiermit öffnen Sie das Popupfenster mit Informationen zum Schleifenbetrieb.
Divx® VOD-Registrarungscode abufen: Hiermit zeigen Sie den Registrarungscde fur den Fernseher an. Wenn Sie eine Verbindung zur DivX-Website herstellen, und den Registrarungscde fur ein Privatkonto registrieren, konnen Sie VOD-Registrarungsdati herunterlagen. Wenn Sie die VOD-Registrarung mit Media Play abspielen, wird die Registrarung abgeschlssen.
Weitere Informationen zu DivX® VOD finden Sie unter www.DivX.com.
Divx® VOD-Deaktivierungsfode abrufen: Wenn DivX® VOD nicht registriert ist, wird der Deaktivierungsfode für die Registerung angezeigt. Wenn Sie diese Funktion ausfuhren, wenn DivX® VOD registriert ist, wird die aktuelle DivX® VOD-Registrarung deaktiviert.
Information: Hiermit zeigen Sie die Informationen zum angeschlossenen Gerät an.
Anynet+
Bei Anynet+ handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung-Fernsehgeräst steuern können. Das Anynet+-System unterstützt nur Anynet+-fährige Samsung-Geräte. Wenn Sie wollen,Mchten,ob Ihr Samsung-Gerät diese Funktion unterstützt,uchen Sie das Anynet+-Logo auf Ihrem Gerät.
Anschluss an das Heimkinosystem
- Verbinden Sie einen der Anschlüsse HDMI IN (1(DVI), 2, 3 oder 4) am Fernsehgrät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+-Gerät. Verwenden Sie hierfür ein HDMI-Kabel.
- Verbinden Sie den HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet+-Geräts. Verwenden Sie hierfür das HDMI-Kabel.
HINWEIS
- Verbinden Sie DIGITAL AUDIO OUT (OPTICAL)-Anschluss am Fernsehgerät und den Digital Audio-Eingang des Heimkinesystems mit Hilfe des Glasfaserkabels.
- Bei obiger Vorgehensweise überträgt der optische Anschluss nur 2-Kanalatosystem. Die Tonausgabe erfolgt also nur über den linken und rechten Frontlautsprecher sowie den Subwoofer des Heimkinosystems. Wenn Sie 5.1-Kanalion wünschen, müssen Sie den DIGITAL AUDIO OUT (OPTICAL)-Ausgang des DVD-Players oder des Satellitenreceivers (also Anynet-Gerät 1 oder 2) direkt an einen Verständner oder ein Heimkinosystem und nicht an das Fernsehogerät anschließen.
- Schlieben Sie nur ein Heimkinosystem an.
- Sie können Anynet+-Geräte mithilfe eines HDMI-Kabels verbinden. Manche HDMI-Kabel Unterstützung möglicherweise keine Anynet+-Funktionen.
- Anynet+/arbeitet, wenn das AV-Gerät, das Anynet+unterstützt, im Standby-Modus oder angeschaltet ist.
- Anynet+ Unterstützung maximal 12 AV-Geräte. Beachten Sie, dass Sie maximal 3 Geräte des gleichen Typs anschließen können.
Erweiterte Funktionen
Der Inhalt des Anynet+-Menus hangt vom Typ und Status der an das Fernsehgerat angeschlossenen Anynet+-Geräte ab.
Anynet+Menu
| Anynet+-Menü | Beschreibung |
| Fernsehen | Wechsel vom Anynet+-Modus zum Fernsehmodus. |
| Geräteliste | Anzeige der Anynet+-Geräteliste. |
| (geräte_name) MENU | Hiermit öffnen Sie die Menüs der angeschlossenen Geräte. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das DVD-Menü des DVD-Recorders angezeigt. |
| (geräte_name).INFO | Zeigt das Wiedergabenuö des angeschlossenen Geräts an. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das Wiedergabenuö des DVD-Recorders angezeigt. |
| Aufnahme: (*Aufnahmegerät) | Sofortiges Starten einer Aufnahme mit dem Rekorder (Diese Funktion ist nur für Geräte mit Aufnahmefunktion verfügbar.) |
| Aufnahme anhalten: (*Aufnahmegerät) | Beenden der Aufnahme. |
| Empfänger | Die Tonausgabe erfolgt über den Receiver. |
Bei Anschluss von mehr als einem Aufnahmegerät werden sie als (Aufnahmegerät) angezeigt, bei Anschluss eines einzigen Aufnahmegeräts erfolgt die Anzeige als (*Geräte_Name).
Einrichten von Anynet+
Einstell.
Anynet+ (HDMI-CEC) (Aus / Ein): Damit Sie die Funktionen von Anynet+ nutzen können, muss Anynet+ (HDMI-CEC) aktiviert Ein sein.
Wenn die Funktion "Anynet+ (HDMI-CEC)" deaktiviert wird, sind auch alle Vorgänge in Verbindung mit Anynet+ deaktiviert.
Autom. Ausschalten (Nein / Ja): Automatisches Abschalten von Anynet+-Geräten durch Abschalten des Fernsehgeräts.
Damit Sie Anynet+ verwenden können, muss die Geräteauswahl der Fernbedienung auf TV eingestellt sein.
Selbst wenn das externe Gerät noch aufnimmt, wird es mölicherweise abgeschaltet.
Wechseln zwischen Anynet+-Geräten
- Nun werden die an das Fernsehgerät angeschlossenen Anynet+Geräte aufgelistet.
Wenn Sie das gewünschte Gerät nicht finden, drücken Sie die rote Taste, um die Liste zuactualisieren.
- Wahlen Sie ein Gerät und drücken Sie die ENTER. Sie konnen zum ausgewählten Gerät wechseln.
Nur wenn Sie Anynet+ (HDMI-CEC) im Menu Anwendung aktivieren Ein, wird die Geräteleste angezeigt.
- Das Umschalten zum ausgewählten Gerät kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des Umschaltens nicht abbrechen.
- Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet+- Funktion nicht verwenden. Achten Sie darauf auf, immer nur mit der Geräteleiste zu einem Anynet+-Gerät zu wechseln.
Aufnahme
Sie konnen Fernsehprogramme mit einem Samsung-Recorder aufnehmen.
1. Wahlen Sie Aufnahme.
Mehr als zwei Aufnahmegerät angeschlossen
- Wenn mehrere Aufnahmegeräte angeschlossen sind, werden diese in einer Liste angezeigt. Wahlen Sie eine Gerät aus der Geräteliste.
Wenn das Aufnahmegerät nicht angezeigt wird, wahlen Sie Geräteliste und drücken Sie die rote Taste, um nach Geräten zuuchen.
- Zum Beenden drucken Sie die Taste EXIT.
Sie konnen das Signal der jeweiligen Quelle aufnehmen. Wahlen Sie hierzu Aufnahme. (geräte_name).
Durch Drücken von [REC) wird die laufende Sendung aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anziegen, wird das Videosignal aus dieser Quelle aufgenommen.
Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen ist. Informationen zur richtigen Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch des Aufnahmegeräts.
Tonwiedergabe mit einem Receiver
Sie konnen die Tonwiedergabe über einen Receiver (d. h. Heimkinosystem) anstelle des TV-Lautsprechers laufen setzen.
- Wahlen Sie Empfänger und aktivieren Sieihn Ein.
- Zum Beenden drucken Sie die Taste EXIT.
Wenn Ihr Receiver nur Audiosignale unterstützenzt, wird er in der Geräteleiste möglicherweise nicht angezeigt.
Der Receiver kann eingesetzt werden, wenn Sie den optischen Eingang des Receivers mit dem optischen Ausgang des Fernsehgeräts DIGITAL AUDIO OUT (OPTICAL) verbunden haben.
Wenn der Receiver (d. h. Heimkinosystem) angeschaltet ist, konnen Sie den Ton so horen, wie er vom optischen Ausgang der Fernsehgeräts zur Verflugung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anziegt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispelssweise einen DVD-Player handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver nur 2-Kanalton wiedergeben.
HINWEIS
- Sie können Anynet+-Geräneur mit der TV-Fernbedienung nicht aber mit den Tasten am Fernsehgerät steuern.
Die TV-Fernbedienung Funktioniert unter bestimmen Umständen nicht. Wahlen Sie in thisem Fall erneut das Anynet+-Gerät.
Die Anynet+-Funktionen sind fur Geräte anderer Hersteller nicht verfügbar.
Fehlerbehebung für Anynet+
| Problem | Mögliche Lösung |
| Anynet+ Funktioniert nicht. | Prufen Sie, ob es sich um ein Anynet+-Gerät handelt. Das Anynet+-System unterstützt nur Anynet+-fähige Geräte.Schließen Sie nur einen Receiver (Heimkinesystem) an.Prufen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist.Prufen Sie die Video/Audio/HDMI-Kabelverbindungen des Anynet+-Geräts.Prufen Sie, ob Anynet+ (HDMI-CEC) im Einstell. von Anynet+ aktiviert Ein ist.Uberprüften Sie, ob die Fernbedienung im TV-Modus/arbeitet.Prufen Sie, ob es sich um eine ausschließlich für Anynet+ geeignete Fernbedienung handelt.Anynet+ Funktioniert unter bestimmten Umständen nicht. (Kanalsuche, Bedienung von Media Play oder Plug & Play (Erstmaliges Einrichten) usw.)Stellen Sie nach dem Anschließen oder Entfernen des HMI-Kabels sicher, dass die Geräte wieder gesucht werden, oder schalten Sie das TV-Gerät aus und wieder ein.Uberprüften Sie, ob die Anynet+- Funktion des Anynet+-Geräts aktiviert ist. |
| Ich möchte Anynet+ starten. | Prufen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren Sie zudem, ob Anynet+ (HDMI-CEC) im Menu-Einstellungen für Anynet+ aktiviert Ein ist.Drücken Sie die TOOLS-Taste, um das Anynet+-Menü anzuzeigen und die gewünschte Menüoption auszuwahlen. |
| Ich möchte Anynet+ beenden. | Wahlen Sie im Anynet+-Menu die Option Fernsehen.Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wahren Sie ein Gerät, bei dem es sich nicht um ein Anynet+-Gerät handelt.Drücken Sie auf P √ / ∧ und PRE-CH, um in den Fernsehmodus zu wechseln. (Beachten Sie, dass die Kanaltaste nur Funktioniert, wenn kein Anynet+-Gerät mit integriertem Tuner angeschlossen ist.) |
| Die Meldung Verbinden mit Anynet+-Gerät wird angezeigt. | Sie können die Fernbedienung nicht verwenden, während Sie Anynet+ konfigurieren, oder in einen anderen Anzeigemodus wechseln.Verwendten Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder das Ändern des Anzeigemodus abgeschlossen ist. |
| Keine Wiedergabe mit dem Anynet+-Gerät. | Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang (Anfangseinstellung)läuft. |
| Das angeschlossene Gerät wird nicht angezeigt. | Prufen Sie, ob das Gerät die Anynet+-Funktionen unterstützen.Vergewissen Sie sich, dass das HDMI-Kabel ordnungsgemäß angeschlossen wurde.Prufen Sie, ob Anynet+ (HDMI-CEC) im Einstell. von Anynet+ aktiviert Ein ist.Suchen Sie nochmal nach Anynet+-GerätenSie konveny Anynet+-Geräte nur mit Hilfe eines HDMI-Kabels anschlieben. Manche HDMI-Kabel Unterstützung möglichereweise keine Anynet+-Funktionen.Wenn es durch eine Störung (z. B. Trennen des HMI-Kabels, des Netzkabels oder Stromausfall) zu einer Beendigung kommt, wiederholen Sie die Gerätesuche. |
| Das Fernsehprogramm kann nicht aufgezeichnet werden. | Prufen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist. |
| Die Ausgabe des Fernsehtons erfolgt über den Receiver. | Schließen Sie das Glasfaserkabel an das Fernsehgerät und den Receiver an. |
AllShare
AllShare verbindet Ihr Fernsehgerät und ihre Mobilitelephone und ihre anderen zum Fernseher kompatiblen Geräte über ein Netzwerk mit ihrem Fernsehgerät. Auf ihrem Fernseher konnen Sie eingehende Aufrufe, SMS-Nachrichten und Zeitpläne anzeigen, die auf ihren Mobiltelefonen gespeichert sind. Außer dem konnen Sie die auf Mobiltelefonen oder anderen Geräten (z. B. Ihr PC) gespeicherten Medieninhalte wie Videos, Photos und Musik abspielen, indem Sie sie über das Netzwerk auf dem Fernseher steuern. Außer dem konnen Sie Ihr Fernsehgerät als Monitor für Ihr Mobiltelefon benutzen, wenn Sie eine Webseite anzeigen.
Weitere Informationen erhalten Sie unter www.samsung. com, oder wenden Sie sich an ein Samsung-Callcenter. Auf dem Mobilgerät muss möglicherweise zusätzliche Software installiert werden. Weitere Informationen hierzu finden Sie im Benutzerhandbuch zum Gerät.
Konfigurieren von AllShare
Einstell.
■ Message (Aus / Ein): Aktivieren oder Deaktivieren der Nachrichtenfunktion (für eingehende Aufrufe, SMS-Nachrichten und Zeitpläne auf ihren Mobiltelefonen).
■ Medien (Aus / Ein): Aktivieren bzw. Deaktivieren der Medienfunktion. Wenn die Medienfunktion aktiviert ist, können Sie Videos, Fotos und Musik von einem Mobiltelefon oder einem anderen Gerät abspielen, das AllShare unterstützt.
- ScreenShare (Aus / Ein): Aktivieren oder Deaktivieren der ScreenShare-Funktion, mit der Sie ein Mobittelefon als Fernbedienung verwenden können.
TV-Name: Festlegen eines Namens für den Fernseher, damit Sie him im Mobilgerät einfach finden können.
Wenn Sie Ben.-Eingabe wahlen, konnen Sie den Name des Fernsehers mit der Bildschirmtastatur eingeben.
Message / Medien / ScreenShare
Anzeigen einer Liste der Mobilitelefone oder angeschlossenen Geräte, mit denen Sie die Message, Medien oder ScreenShare-Funktion in Verbindung mit thisem Fernsehgrät verwenden können.
Die Medien-Funktion steht in allen Mobilgeräten zur Verfugung, sofern diese AllShare Unterstützung.
Erlaubt / Verboten: Hiermit{lassen Sie das Mobittelefon zu bzw. sperren es.
Entfernen: Hiermit entfernen Sie das Mobilitelefon aus der Lieste.
Mit dieser Funktion wird aber nur der Name des Mobilgeräts aus der Liste entfernrt. Wenn das entfernnte Mobilgerät wieder angeschaltet wird oder eine Verbindung zum Fernseher herstellen möchten, wird es möglicherweise wieder in der Liste angezeigt.
Verwendend der Message-Funktion
Mit dieser Funktion konnen Sie die eingegangenen Anrufe, SMS-Nachrichten und Zeitpläne vom Mobiletelefon im Alarmfenster anzeigen, während Sie das Fernsehgerät verwenden.
HINWEIS
- Um diesen Alarmfenster nicht anzuzeigen, deaktivieren (Aus) Sie Message bei den Einstell. von AllShare.
- Wenn OK gewählt wird oder wenn OK nach dreimaliger Anzeige der Nachricht nicht gewählt wird, wird die Nachricht gelöscht. Die Nachricht wird nicht vom Mobiletelefon gelöscht.
- Das Alarmfenster kann angezeigt werden, während Sie Anwendungen wie Media Play usw. verwenden. Um den Inhalt der Nachricht zu sehen, schalten Sie in thisem Fall auf Fernsehmodus um.
- Wenn eine Nachricht von einem unbekannten Mobilitelefon angezeigt wird, wahren Sie das Mobilitelefon im Nachrichtenmenu von AllShare und wahren Sie dann Verboten, um das Telefon zu sprengen.
Nachrichtenansicht
Wenn eine neue SMS-Nachricht ankommt, während Sie fernsehen, wird das Alarmfenster geöffnet. Wenn Sie auf OK klichen, wird der Inhalt der Nachricht angezeigt.
Sie konnen die Anzeigeeinstellungen für SMS-Nachrichten auf ihren Mobiletelefon konfigurieren. Anweisungen finden im Handbuch des Mobiletelefons.
Manche Zeichen werden möglicherweise als Leerzeichen oder unlesbar angezeigt.
Alarm bei eingehendem Anruf
Wenn ein Anruf einght, während Sie fernsehen, wird das Alarmfenster geöffnet.
Kalenderalarm
Während Sie fernsehen, wird das Alarmsignalfenster geöffnet, um die registrierte Sendung anzuzeigen.
Sie konnen die Anzeigeeinstellungen für die Zeitplaninhalte auf ihren Mobiletelefonen konfigurieren. Anweisungen finden im Handbuch des Mobiletelefons.
Manche Sonderzeichen werden möglicherweise als Leerzeichen oder unlesbar angezeigt.
Verwendend der Medienfunktion
Ein Alarmsignalfenster wird geöffnet und informiert den Benutzer, dass die vom Mobiltelefon gesendeten Medieninhalte (Videos, Photos, Musik) auf dem Fernseher angezeigt werden. Der Inhalt wird automatisch 3 Sekunden nach dem Öffnen des Alarmfensters angezeigt. Wenn Sie bei geöffnetem Alarmfenster auf RETURN oder EXIT drücken, werden die Medieninhalte nicht wiedergegeben.
HINWEIS
- Beim ersten Verwenden der Medienfunktion wird ein Warnhinweis angezeigt. Drücken Sie die ENTER um Zulassen zu wahlen. Danach können Sie die Medienfunktion auf thisem Gerät verwenden.
"Unbeknowntes Gerat 0" möcht die Mediadate abspielen. Wenn Sie das Abspielen der Mediadate auf dem Herit Gert zulassen können, drücken Sie "Zulassen", andernfalls drücken Sie "Vibriet". Sie können die Einstellung dieser Funktion bei AllShare Einstelt," andern oder zurücksetzellen.
Warning: Gerat an ein nicht sichere oder unbeknowntes Netzwerk angeschlossen ist, kann es vorkommen, das unerwünsche or der unangemessene Inhälte abgespielt werden.
Wenn Sie bezüglich der Identität des Netzwerks und der Angemessenheit der Inhälte Zwaifel haben, empfehlen wir bringend, dass Sie die Wiedergabeanfrage nicht “Zulassen”.
Zulassen
Vrbiet.
- Um die Übertragung von Medieninhalten des Mobiletelefons zu deaktivieren, müssen Sie die Medien bei den Einstellungen für AllShare deaktivieren (Aus).
- Die Inhalte können je nach Auflösung und Format möglicherweise nicht auf Ihr Fernseher angezeigt werden.
Die ENTER und die Tasten /▶ sind möglicherweise je nach Medieninhalt deaktiviert.
- Sie können die Medienwiedergabe mit dem Mobiltelefon steuern. Weitere Informationen hierzu finden Sie im Benutzerhandbuch zum Mobiltelefon.
- Wenn Sie Medieninhalte von ihrem PC abspielen möchten, wahlen Sie das PC-Symbol auf der Hauptanzeige von AllShare. Das Menu Media Play der Fernsehgeräts ändert sich automatisch. Weitere Informationen finden Sie unter „Media Play" (S. 30).
Verwendend der ScreenShare-Funktion
Schnittshare zeigt die gleiche Website wie das Mobilgerät an. Mit Hilfe von ScreenShare konnen Sie die verschiedene Inhalte von einem Mobilitelefon öffnen. Zum Beispiel zeigt die nachfolgende Abbildung eine Zugriffsseite für den Inhalt von einem Mobilitelefon. Sie konnen die verschiedene Datenien des Mobilitelefons und das Telefonbuch und den Kalender auf dem Fernseher anzeigen. Auch konnen Sie andere vom Telefonbuch aus anrufen oder eine SMS halten.
HINWEIS
- Im Samsung-Mobilefon muss ScreenShare installiert sein und die entsprechende Anwendung muss laufen; damit Sie die ScreenShare-Funktion verwenden können.
- Welche Tasten auf Ihrer Fernbedienung verfügbar sind, richtet sich nach der jeweils angezeigten Seite.
Doc Viewer kann Dateien im Doc-Formatlesen, sie können aber nicht bearerbeitet werden.
- Die Bildschirmanzeige ann sich je nach angeschlossenem Gerät untersuchen.
Verwenden eines Samsung-Telefons zur einfachen Steuerung des Fernsehgeräts
Damit Sie diese Funktion verwenden können, müssen Sie ein Mobilitefon anschließen, das ScreenShare-Funktionen unterstützen. Wenn Sie das Fernsehgerät mit ihrem Mobilitefon bedieren, werden nur die Tasten POWER, - +, P ∧ / ∨ und MUTE unterstützt.
Selbst wenn Sie eine Reglertaste (Kanal oder Lautstärke) des Mobiletelefons gedrückt halten,ändert sich der Wert jeweils nur um eine Einheit.
Videotext für Analogkanäle
Auf der Videotext-Indexseite finden Sie Verwendungshinweise zum Videotext. Damit Videotextinformationen korrekt angezeigt werden können, muss der Empfang stabil sein. Anderfalls konnen Informationen unvollständig sein oder eine Seite nicht angezeigt werden.
Sie konnen die Videotextseiten durch Drücken der Zifferntasten auf der Fernbedienung wechseln.
1
(Videotext an/mix):
Aktiviert den Videotextmodus des aktuellen Kanals. Drücken Sie die Taste zweimal, um die Videotextinformationen gleichzeitig mit der aktuellen Sendung auf dem Bildschirm einzublenden.
2 (Sp
(Seichern): Videotextseiten speichern.
(GröBe): Anzeige von Videotext in doppelter GröBe in der oberen Häfte des Bildschirms. Drucken Sie die Taste erneut, um den Text in die unter Häfte des Bildschirms zu verschiben. Für normale Anzeige drucken Sie die Taste noch einmal.
4 (33) (Halten): Falls die ausgewählte Seite mit Unterseiten verknüpf ist, wird die Anzeige an der aktuellen Seite gehalten. Drücken Sie die Taste erneut, um den Vorgang rückgangig zu machen.
5 Farbstaten (rot, grün, gelb, blau): Wenn der Sender das FASTEXT-System verwendet, sind die verschiedene Themen auf den Videotextseiten farbig gekennzeichnet und können mit den Farbstaten auf der Fernbedienung angewählt werden. Treffen Sie ihre Wahl mit der entsprechenden Farbstaste. Eine neue farblich codierte Seite wird angezeigt. Die Auswahl der Elemente kann auf dieselbe Weise erfolgen. Drücken Sie die entsprechende Farbstaste, um die vorherige oder{nachste Seite anzuzeigen.
6 三（Mc
Modus)Auswahlen des Videotextmodus (LISTE/FLOF)
Wenn Sie diese Taste im Modus LIST (Liste) drucken, wird in den Listenspeichermodus umgeschaltet. Im Listenspeichermodus konnen Sie mit der Taste () (Speichern) Videotextseiten in einer Listespeichern.
7 电 (Un
(Untergeordnete Seite): Anzeigen einer verfügbaren Unterseite.
(1) (Nächste Seite anziegen):
Anzeigen der nachsten Videotextseite.
13 (Vorherige Seite anzeigen): Anzeigen der vorherigen Videotextseite.
(i) (Index): Anzeigen der Videotext-Indexseite (Inhalt) während Sie Videotext verwenden.
(3?) (Anzeigen): Anzeigen von verborgenem Text (z. B. Antwerten bei Quizzesenden). Drücken Sie die Taste erneut, um Videotext auszublenden.
(Abbrechen): Verkleinern der Videotextanzeige, um sie gleichzeitig mit der aktuellen Sendung anziegen.
Typische Videotextseite
| Sportergebnisse | Inhalt |
| A | Gewähnte Seitennummer |
| B | Senderkennung |
| C | Aktuelle Seitenzahl oder Suchhinweise |
| D | Datum und Uhrzeit |
| E | Text |
| F | Statusinformationen FASTEXT-Informationen |
Typ des StandfuBes
Verstecken Sie die Kabel im Kabelschlauch, damit sie durch den transparenten Standfuß hindurch nicht zu setzen sind.
Ausführung für Wandhalterung
Ziehen Sie beim Ordnen der Kabel nicht zu fest daran. Auf diese Weise kann es zu Beschädigungen der Geräteanschlüsse kommt.
Anbringen der Wandhalterung
Montieren der Montagehalterung
Wenn Sie das Fernsehgerät an einer Wand montieren, bringen Sie die Montagehalterung in der dargestellen Weise an.
AnbringendesNetzkabels
Wenn Sie das Fernsehgerät an einer Wand montieren, bringen Sie das Netzkabel in der dargestellen Weise an.
- Entfernen Sie die oben in der ersten Abbildung dargestellen Schraube.
- Bringen Sie die Kabelklammer am Netzkabel an.
- Bringen Sie die Kabelklammer wie dargestellt mit der entfernten Schraube am Fernsehgerät an.
Vorbereiten für den Einbau der Wandhalterung
Fall A. Anbringen der SAMSUNG-Wandhalterung
Fall B. Anbringen der Wandhalterung eines anderen Unternehmens
Beim Einbau einer Wandhalterung, verwenden Sie den Haltering 1.
Anbringen der Wandhalterung
Mit der (separate erhältlichen) Wandhalterung konnen Sie das Fernsehgerät an einer Wand befestigen.
Detaillerte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandhalterung von einem Techniker halten.
Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird.
Spezifikation (VESA) der Wandhalterung
Die Wandhalterung wird nicht mitgeliefert, ist aber gesondert erhältlich.
Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden stehen. Bei Installation auf anderen Trägermaterialien wenden Sie sichitte an ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann es herunterfallen und zu Verletzungenkommen.
HINWEIS
- Die Standardabmessungen der Wandhalterung finden Sie in der nachfolgenden Tabelle.
- Beim Kauf unserer Wandhalterung erhalten Sie ein detailiertes Installationshandbuch sowie alle für die Montage erforderlichen Teile.
- Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben entsprechen.
- Verwenden Sie keine Schrauben, die länger sind als in der VESA-Standardspezifikation für Schrauben angegeben sind. Zu lange Schrauben können Schäden an den inneren Bauteilen des Fernsehgeräts verursachen.
- Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, hängt die Länge der Schrauben von der Spezifikation der Wandhalterung ab.
- Ziehen Sie die Schrauben nicht zu fest an, weil Sie auf diese Weise das Gerät beschädigten können oder weil das Gerät dadurch herunterfallen und damit Verletzungen verursachen könnte. Samsung haftet nicht bei derartigen Unfälle.
Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt.
- Montieren Sie das Fernsehgerät nicht in einem Winkel von mehr als 15 Grad.
| Produktfamilie | Zoll | VESA-Spezifikation (A * B) | Standardschraube | Menge |
| LED-Fernseher [Ultraflach] | 19~22 | 75 X 75 | M4 | 4 |
| 23~29 | 200 X 100 | M8 |
| 32~37 | 200 X 200 |
| 40~55 | 400 X 400 |
| 56~65 | 600 X 400 |
Installieren Sie die Wandhalterung nicht bei angeschaltetem Fernsehgerät. Sie konnten darauf einen Stromschlag erhalten und sich verletzen.
Kensington-Schloss als Diebstahlsicherung
Das Kensington-Schloss führt nicht zum Lieferumfang Ihres Samsung-Geräts. Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. Je nach Hersteller konnen Aussehen und Verriegelungsverfahren von der Abbildung abweichen. Weitere Informationen zur wichtigen Anwendung enthalten Sieitte der Bedienungsanleitung des Kensington-Schlosses.
Suchen Sie das Symbol auf der Rückseite des Fernsehgerats. Neben thisem -Symbol befindet sich der Steckplatz für das Kensington-Chloss.
-
Führn Sie das Schloss in den Kensington-Einschub am LED-Fernseher ein 1, und drehen Sie es wie in 2 gezeigt.
-
SchlieBen Sie das Kabel für das Kensington-Schloss an 3
-
Befestigen Sie das Kensington-Schloss an einem Tisch oder einem schweren feststehenden Objet.
Das Schloss muss separat erworben werden.
Die Position des Steckplatzes für das Kensington-Schlosses ist modellabhängig.
Befestigen des Fernsehgeräts an der Wand
Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schiben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und schwere Verletzungen oder den Tod verursachen. Beachten Sie alle Anweisungen der beigefürgten Sicherheitshinweise. Noch mehr Stabilität und Sicherheit erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor.
So verhindern Sie, dass das Fernsehgerät umkipipt
- Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Vergewissem Sie sich, dass die Schrauben gut halten.
Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. einen Dübel.
Da die bereitsigen Halterungen, Schrauben und das Band nicht zum Lieferumfang gehoren, müssen Sie diese Teile gesondert erwerben.
- Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen Sie diese Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgeber.
Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät gefleiert. Kaufen Sie in thisem Fall Schrauben entsprechend den folgenden Angaben.
Datum der Schrauben
-
Bei einem 19-22-Zoll-Gerät: M4
Bei einem 23-65-Zoll-Gerät: M8
-
Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit einem festen Band miteinander undziehen Sie das Band dann fest.
HINWEIS
- Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann.
- Es ist nochNICHER, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerat sind.
-
Losen Sie das Band, ehe Sie den Fernsehapparat bewegen.
-
Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie regelmäßige Verbindungen auf Zeichen von Ermündung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit ihrer Halterung wenden Sie sich an einen professionellen Installationsbetrieb.
Fehlerbehebung
Bei Fragen zum Fernsehgerät schauen Sie zuerst in dieser Seite nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, öffnen Sie die Website „www.samsung.com" und klichen Sie Dort auf „Support" oder wenden Sie sich an das in der Seite auf der letzten Seite angegebene Callicenter.
| Problem | Lösungen und Erklärungen |
| Bildqualität | Führn Sie zu allererst den Bildtest durch, um zu bestätigen, dass Ihr Fernsehgerät das Testbild korrekt anziegt. (Wechseln Sie zu MENU - Unterstützung - Eigendiagnosis - Bildtest) (Seite 22).Wenn das Testbild richtig angezeigt wird, kann das schlechte Bild durch die Signalquelle oder das Signal verursacht sein. |
| Das Fernsehbild ist nicht so gut wie im Geschäft. | Wenn Sie einen analogen Kabel-/Satellitenreceiver verwenden, ersetzen Sie diesen durch einen digitalen. Verwendten Sie HDMI- oder Komponentenkabel, um Bildqualität in HD (hohe Auflösung) zu erhöglichen.Kabel-/Satellitenschluss: Probieren Sie HD-Sender aus der Kanalliste.Antennenanschluss: Problieren Sie HD-Sender, nach dem Sie die Autoprogrammierung durchgeführt haben.Viele HD-Kanäle senden aufbereitete SD-Inhalte (Standardauflösung).Stellen Sie den Kabel-/Satellitenreceiver auf eine Bildauflösung von 1080i oder 720p ein.Achten Sie darauf, dass Sie beim Fernsehen den Mindestabstand entspruchend der Höhe des Fernsehers und der Auflösung des angezeiteten Signals einhalten. |
| Das Bild ist verzerrt: Macroblock-Fehler, Smallblock-Fehler, Funkte, Pixelfehler | Durch die Kompression der Videoinhalts kann es zu Bildverzerrungenkommen, insbesondere bei schllen Bildern wie bei Sportsendungen und Actionfilmen.Ein niedriger Signalpegel oder schlechte Qualität kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts. |
| Farbe ist falsch oder gefelt. | Wenn Sie einen Komponentenanschluss verwenden, wergewisern Sie sich, ob die Komponentenkabel mit den wichtigen Anschlüssen verbunden sind. Falsche oder lose Kontakte konnen Farbprobleme verursachen oder dazu führen, dass auf dem Bildschirm gar kein Bild angezeigt wird. |
| Schlechte Farwiedergabe oder Helligkeit. | Stellen Sie die Bild-Optionen im Fernsehemenü ein. (wechseln Sie zum Bild-Modus /Farbe / Helligkeit /Scharfe (Seite 15)Stellen Sie im Fernsehmenü die Optionen für den Energiesparmod. ein. (Wechseln Sie zu MENU - Bild - Ok-Lösung - Energiesparmod.) (Seite 15)Versuchen Sie, die Grundstellung für das Bild wieder herzustellen, damit die Standardbildeinstellungen verwendet werden. (Wechseln Sie zu MENU - Bild - Bild zurücksetzen) (Seite 17) |
| Gepunktete Linie am Bildschirmrand. | Wenn die Bildgroße auf Bildschirmanp. eingestellt ist, ändern Sie dies in 16:9 (S. 16).Ändern Sie die Kabel-/Satellitenauflösung. |
| Das Bild ist schwarzweiß. | Wenn Sie einen AV-Composite-Eingang verwenden, schreiben Sie das Videokabel (Gelb) an die grüne Buchse des Komponenteneingangs 1 am Fernsehgerät an. |
| Beim Kanalwechsel friert das Bild ein bzw. ist verzerrt, oder die Bildanzeige erfolgt verzögert. | Bei Anschluss an einen Kabelreceiver versuchen Sie, den Kabelreceiver zureckzusetzen. Schlieben Sie das Netzkabel wieder an und warten Sie, bis der Kabelreceiver neu startet. Dies kann bis zu 20 Minuten dauern.Stellen Sie die Bildauflösung des Kabelreceivers auf 1080i oder 720p ein. |
| Tonqualität | Führn Sie zu allererst den Audiotest durch, um zu bestätigen, dass Ihr Fernsehgerät den Ton korrekt ausgibt. (Wechseln Sie zu MENU - Unterstützung - Eigendiagnosis - Audiotest) (Seite 22).Wenn der Tonrichtig ausgegeben wird, kann das Tonproblem möglicherweise durch die Signalquelle oder das Signal verursacht sein. |
| Kein Ton oder Ton zu leise bei maximaler Lautstärke. | Überprüfen Sie die Lautstärke des externen Geräts, das an ihren Fernseher angeschlossen ist. |
| Bild ist gut, aber kein Ton. | Stellen Sie die Option Laufsprecher auswählen im Tonmenü auf TV-Laufsprecher ein (S. 18).Wenn Sie ein externes Gerät verwenden, vergewisern Sie sich, dass die Audiokabel an die richtigen Audioeingänge am Fernsehgerät angeschlossen sind.Wenn Sie ein externes Gerät verwenden, überprüufen Sie die Einstellungen für die Tonaugasse des Geräts (z. B. müssen Sie die Toneinstellungen Ihres Kabelreceivers möglicherweise in HDMIalandern, wenn das Gerät über HDMI an Ihr Fernsehgerät angeschlossen ist).Wenn Sie ein DV/HDMI-Kabel verwenden, ist ein separates Audiokabel erforderlich.Wenn Ihr Fernsehgerät über eine Kopfhörerbuchse verfügt, vergewisern Sie sich, dass nichts eingesteckt ist. |
| Die Laufsprecher geben ein unerwänsches Geräusch von sich. | Überprüufen Sie die Kabelverbindungen. Vergewisern Sie sich, dass kein Videokabel an einen Audioeingang angeschlossen ist.Überprüften Sie die Signalstarke des Antennen-/Kabelanschlusses. Ein schwaches Signal kann Tonverzerrungen verursachen. |
| Kein Bild, kein Video |
| Der Fernseher kann nicht eingeschaltet werden. | Vergewisern Sie sich, dass das Netzkabel safer mit der Wandsteckdose und dem Fernsehgerät verbunden ist.Vergewisern Sie sich, dass die Netsteckdose Strom liefert.Drücken Sie die POWER-Taste am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig Funktioniert.Wenn das Fernsehgerät angeht, lesen Sie den Abschnitt „Die Fernbedienung Funktioniert nicht" weiter unter. |
| Das Fernsehgerät schaltet sich automatisch aus. | Stellen Sie im Menu Einstell. Sicher, dass der Sleep-Timer deaktiviert (Aus) ist (S. 19).Wenn das Fernsehgerät an ihren PC angeschlossen ist, überprüften Sie die Energiespareinstellungen Ihres PCs.Vergewisern Sie sich, dass das Netzkabel safer mit der Wandsteckdose und dem Fernsehgerät verbunden ist.Wenn Sie über Kabel oder Antenne fernsehen, schaltet sich das Fernsehgerät nach 10 - 15 Minuten ohne Signal aus. |
| Problem | Lösungen und Erklärungen |
| Kein Bild/Video. | Überprüften Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehergät und den externen Geräten.Stellen Sie den Videoausgang Ihres externen Geräts (Kabel-/Satellinenreceiver, DVD-/Blu-ray-Player) so ein, dass er zur Verbindung mit dem Fernsehergät passst. Zum Beispiel: Wenn der HDMI-Ausgang des externen Geräts verwendet wird, schreiben Sie es an den HDMI-Eingangs Ihres Fernsehers an.Stellen Sie sich, dass die angeschlossenen Geräte angeschaltet sind.Vergewissen Sie sich, dass die richtige Signalqualie für den Fernseher eingestellt ist. Drücken Sie dazu die Taste SOURCE auf der Fernbedienung des Fernsehers. |
| HF-Anschluss (Terrestrisch/Kabel) |
| Das Fernsehergät empfängt nicht alle Kanäle. | Vergewissen Sie sich, dass das Antennenkabel korrekt angeschlossen ist.Probieren Sie es mit Plug & Play (Anfangsinstellung) um die verfügbaren Kanäle zur Kanalliste hinzuzufügen.Wechseln Sie zu MENU - Einstell. - Plug & Play (Anfangsinstellung) und warten Sie, bis alle verfügbaren Kanäle gespeichert sind (Seite 7).Prüfen Sie, ob die Antenne korrekt angeordnet ist. |
| Das Bild ist verzerrt: Macroblock-Fehler, Smallblock-Fehler, Punkte, Pixelfhler | Durch die Kompression der Videoinhalts kann es zu Bildverzerrungenkommen, insbesondere bei schllen Bildern wie bei Sportsendungen und Actionfilmen.Ein schwaches Signal kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehergärts. |
| PC-Verbindung |
| Meldung „Nicht entwickelter Modus" wird angezeigt. | Stellen Sie die Ausgangsaufösung und Freqenz Ihres PCs so ein, dass sie zu den vom Fernsehergät entwickelten Auflösungen passen (S. 23). |
| Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner angeschlossen ist. | Das ist normal. Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner angeschlossen ist. |
| Bild ist gut, aber kein Ton. | Wenn Sie eine HDMI-Verbindung verwenden, prüfen Sie die Einstellungen des Audioausgangs für ihren PC. |
| Netzwerkverbindung (je nach Modell) |
| Fehler der drahtlosen Netzwerkverbindung. | Es ist ein drahtloser USB-Dongle von Samsung erforderlich, um das Drahtlosnetzwerk zu verwenden.Vergewissen Sie sich, dass die Netzwerkverbindung auf Drahlos eingestellt ist (S. 26).Das Fernsehergät muss an einen drahtlosen IP-Sharer (Router) angeschlosten sein. |
| Sonstiges |
| Das Bild wird nicht als Vollbild angezeigt. | Bei HD-Kanälen werden auf beiden Seiten schwarze Balken angezeigt, wenn Sie aufbereitete SD-Inhalte (4:3) wiedergeben.Bei Filmen mit einem anderen Seiteverhältnis als am Fernsehergät eingestellt werden oben und unter schwarze Balken angezeigt.Stellen Sie die Bildgroße anhem externen Gerät oder am Fernseher auf Vollbild ein. |
| Die Fernbedienung Funktioniert nicht. | Ersetzen Sie die Batterien der Fernbedienung, und achtien Sie darauf auf die richtige Polung (+/-).Reinigen Sie das Sendefeld der Fernbedienung.Zeigen Sie mit der Fernbedienung aus 1,5 bis 2 m Enternung direkt auf das Fernsehergät. |
| Die Fernbedienung des Kabel-/Satellitenreceivers schaltet das Fernsehergät nicht ein/aus oder regelt auch nicht die Lautstärke. | Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehergät anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für ihren Kabel-/Satellinen receiver. |
| Meldung „Nicht entwickelter Modus" wird angezeigt. | Überprüften Sie die entwickelte Aufösung des Fernsehergät und stellen Sie die Ausgangsaufösung des externen Geräts dementspreadchäd ein. Weitere Informationen erhalten Sie auf Seite 23 dieser Handbuch. |
| Kunststoffgeruch tritt aus dem Fernsehergät aus. | Dieser Geruch ist normal und verschwindet im Lauf der Zeit. |
| Die Option Signalinformation steth für das Fernsehergät im Menu Eigendiagnose nicht zur Verfügung. | Diese Funktion ist nur bei digitalen Kanälen mit Antennenanschluss (HF/Koax) verfügbar (S. 22). |
| Das Fernsehergät ist seitlich geneigt. | LösEN Sie den Sockel des Standfußes vom Fernsehergät und wiederholen Sie die Montage. |
| Es gibt Schwierigkeiten, den Sockel des Standfußes zu montieren. | Stellen Sie sich, dass Ihr Fernsehergät auf einer ebenen Fläche stehen. Wenn Sie die Schrauben nicht vom Fernseher lösEN konnen, verwenden Sie einen magnetischen Schraubendreher. |
| Das Kanalmenu wird grau angezeigt. (nicht verfügbar) | Das Menu Kanal ist nur dann verfügbar, wenn eine TV-Signalquelle ausgewählwt wurde. |
| Ihre Einstellungen gehen nach 30 Minuten oder bei jedem Abschalten des Fernsehers verloren. | Wenn das Fernsehergät im Modus Shop-Demo lauft, werden die Ton- und Bildeinstellungen alle 30 Minuten zureckgesetzt. Wechseln Sie mit dem Plug & Play-Process (Anfangsinstellung) vom Modus Shop-Demo zu Privatgebrauch. Drucken Sie die Taste SOURCE, um den Modus TV zu aktivieren. Wechseln Sie zu MENU → Einstell. → Plug & Play (Anfangsinstellung) → ENTER (Seite 7). |
| Vorübergehender Ausfall von Bild oder Ton. | Überprüften und krigierigen Sie ggf. die Kabelverbindungen.Der Ausfall von Ton oder Bild kann durch Einsatz übermöbig starrer oder dicker Kabel verursacht werden.Vergewissen Sie sich, dass die Kabel für langfristigen Gebrauch flexibel genug sind. Bei Wandumontage empfehlen wir, Kabel mit 90 Grad-Steckern zu verwenden. |
| Sie sehen keine Partikel, wenn Sie den Rahmen um den Bildschirm herum genau betrachten. | Dies ist Teil des Produktdesigns und kein Defekt. |
| Das PIP-MENU ist nicht verfügbar. | PIP-Funktionen stehen nur zur Verfügung, wenn Sie eine HDMI-, PC- oder Komponentensignalquelle anzeigen (Seite 21). |
| Die Meldung „Verschlüsseltes Signal" oder „Kein Signal/Schwaches Signal" wird angezeigt. | Wenn Sie ein CAM (mit „Cl" oder „Cl+“-Karte) verwenden, überprüfen Sie, ob es richtig in den Cl-Stockplatz (Common Interface) eingesetzt wurde.Wenn das Problem fortbesteht,ziehen Sie das CAM aus dem Fernseher herself und setzen Sie es erneut ein. |
| Sie haben das Fernsehgerät vor 45 Minuten ausgeschlossen, es schaltet sich aber von selbst wieder ein. | Dies ist normal. Das Fernsehgerät aktiviert die OTA-Funktion (Over-the-Air) Funktion selbst, um die Firmware für die Aktualisierung beim Fernsehen herunterzuladen. |
| Es gibt wiederholte Bild-/Tonprobleme. | Überprüufen und ändern Sie Signal/Signalquelle. |
| Es kann eine Reaktion zwischen dem Gummipolster des Sockels und der Oberflächte mancher Möbel geben. | Um dies zu verhindern, bringen Sie Filzblöcke an jeder Flüche des Fernsehers an, die in direkten Kontakt mit Möbeln besteht. |
Der TFT-LED-Bildschirm enthalt Unterpixel. Hierfür ist eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings konnen ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelnehmer haben keinen Einfluss auf die Geräteleistung.
Lizenz
DOLBY
DIGITAL PLUS
PULSE
Hergestellt unter Lizens der Dolby Laboratories. Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.
dts
2.0+Digital Out
| Technische Daten |
| Bildschirm (nativ) | 1920 x 1080 bei 60 Hz |
| UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)LagerungstemperaturLuftfeuchtigkeit (Lagerung) | 10°C bis 40°C10% bis 80%, nicht kondensierend-20°C bis 45°C5% bis 95%, nicht kondensierend |
| TV-System | Analog: B/G, D/K, L, I (je nach eingestelltem Land)Digital: DVB-T/DVB-C |
| Fernsehnorm/Video system: | Analog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 |
| Audiosystem | BG. OK NICAM. MPEGI |
| HDMI IN 1 - 4 | Video: 1080 24p, 1080p, 1080i, 720p 576p, 576i, 480p, 480iAudio: 2-Kanal-Linear-PCM 32/44.1/48 kHz, 16/20/24 Bit.Analoger Audioeingang (nur HDMI IN1)PC-Eingang (nur HDMI IN1) |
| Drehbarer Fuß (Links / Rechts) | -20° ~ 20° |
| Modellname | UE32C5100 | UE37C5100 |
| Bildschirmgroße(Diagonal) | 32 Zoll | 37 Zoll |
| Ton(Ausgang) | 2 x 10 W |
| Abmessungen (BxTxH)GehäuseMit Fuß | 785,0 X 29,9 X 491,0 mm785,0 X 240,0 X 550,0 mm | 908,0 X 29,9 X 561,0 mm908,0 X 255,0 X 621,0 mm |
| GewichtOhne FußMit Fuß | 8,2 kg11,0 kg | 10,6 kg14,2 kg |
|
| Modellname | UE40C5100 | UE46C5100 |
| Bildschirmgroße(Diagonal) | 40 Zoll | 46 Zoll |
| Ton(Ausgang) | 2 x 10 W |
| Abmessungen (BxTxH)GehäuseMit Fuß | 972,0 X 29,9 X 596,0 mm972,0 X 255,0 X 621,0 mm | 1107,0 X 29,9 X 671,0 mm1107,0 X 275,0 X 731,0 mm |
| GewichtOhne FußMit Fuß | 12,1 kg15,7 kg | 15,7 kg19,7 kg |
Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Die technischen Daten zur benöttigen Netzspannung zum Energieverbrauch finden Sie auf dem Etikett am Produkt.
Index
A
Alle wahlen 14
AllShare 40
Anschlieben an ein Audiogerät 9
Anschlieben an einen PC 23
Anynet+ 37
Aufnahme 38
Aufstellbereich 2
Auto.Lautst. 18
Autom. Einstellung 17
B
Balance L/R 18
Basisansicht 35
Batterien 6
BearbeitenvonKanalen 14
Bildformat 16,36
D
Diashow 34
DIGITAL AUDIO OUT 9,37
DivX® VOD 36
Drehen 36
D-Sub 23
Dynamisch 15
E
Eigendiagnose 22
Eigene Kanäle 13
ON/OFF Taste 6
Eingang einrichten 25
ElektronischerProgrammführer 11
Empfänger 39
Energiesparmodus 15
EPG (elektronischen Programmführers) 11
Equalizer 18
Ext. Lautsprecher 18
Extras 3
F
Farbtemp. 16
Fehlerbehebung 47
Feinabstimmung 14
Fernbedienung 6
Filmmodus 17
Fotos 34
Frequenz 13
H
Haulton 16
HDMI 8,37
Heimkino 9,37
Helligkeit 15
Hintergrundmusik 36
1
Kabelbinder 43
Kanal-Manager 12
Kanalmenü 13
Komponenten 8
Kopflorer 9
L
Lautsprecherauswahl 18
Lautstärke 5
Lizenz 49
M
Media Play 30
Melodie 21
Montagehalterung 44
Musik 34
N
Name bearb. 10
Navigieren 11
Netzanzeige 5
Netzwerkverbindung 24
Nur RGB-Modus 15
0
Öko-Sensor 15
Optimale Auflösung 23
Optimalkrontrast 15
P
PINändern 20
PIP(BildimBld): 21
Plug & Play 7
Q
Quellen 10
S
Scharfe 15
Schwarzton 15
Signalinformation 22
Sleep-Timer 19
Software-Update 22
Sperren 14
Sprache 20
Standby-Modus 5
Symbol 3
T
Technische Daten 50
Timer 19
Titel 35
Transparenzmenü 21
TV-Empfang 13
TV-Laufsprecher 18
U
Uhr 19
Untertitel 20
USB-Laufwerk 22,30
V
Verständen 17
Verwendend der Kanalansicht 11
Verwendend der Programmieransicht 12
Verwenden von Favoriten 13
Videoformate 33
Videos 32
W
Wandhalterung 44
Warm 16
WeiBabgleich 16
Wiederholmod. 36
(allyen analoge kanalen)
Resetten: hiermee zet u de Witbalansteringu naer de standaardinstellungen.
(alleen digitale kanalen)
(alleen digitale kanalen)
Klokmodus (Auto / Handmatig)
Automatisch instellen
Netwerk instellen (Handmatig)
Automatisch instellen
Dynamisch contrast 15
E
ECO-sensor 15
Netwerkverbinding 24
Now & Next-gids 11
0
ON/OFF-toets 6
Ondertiteling 20
Opnemen 38
Optimale resolutie 23
P
PIN wizigen 20
