BEDIENUNGSANLEITUNG LE40C750 SAMSUNG

2010-03-27 9:54:04 Cette page est laissée intentionnellement vierge. BN68-02808AFH-Fre.indb 62 2010-03-27 9:54:04 Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten. Hinweis zu Digitalfernsehen

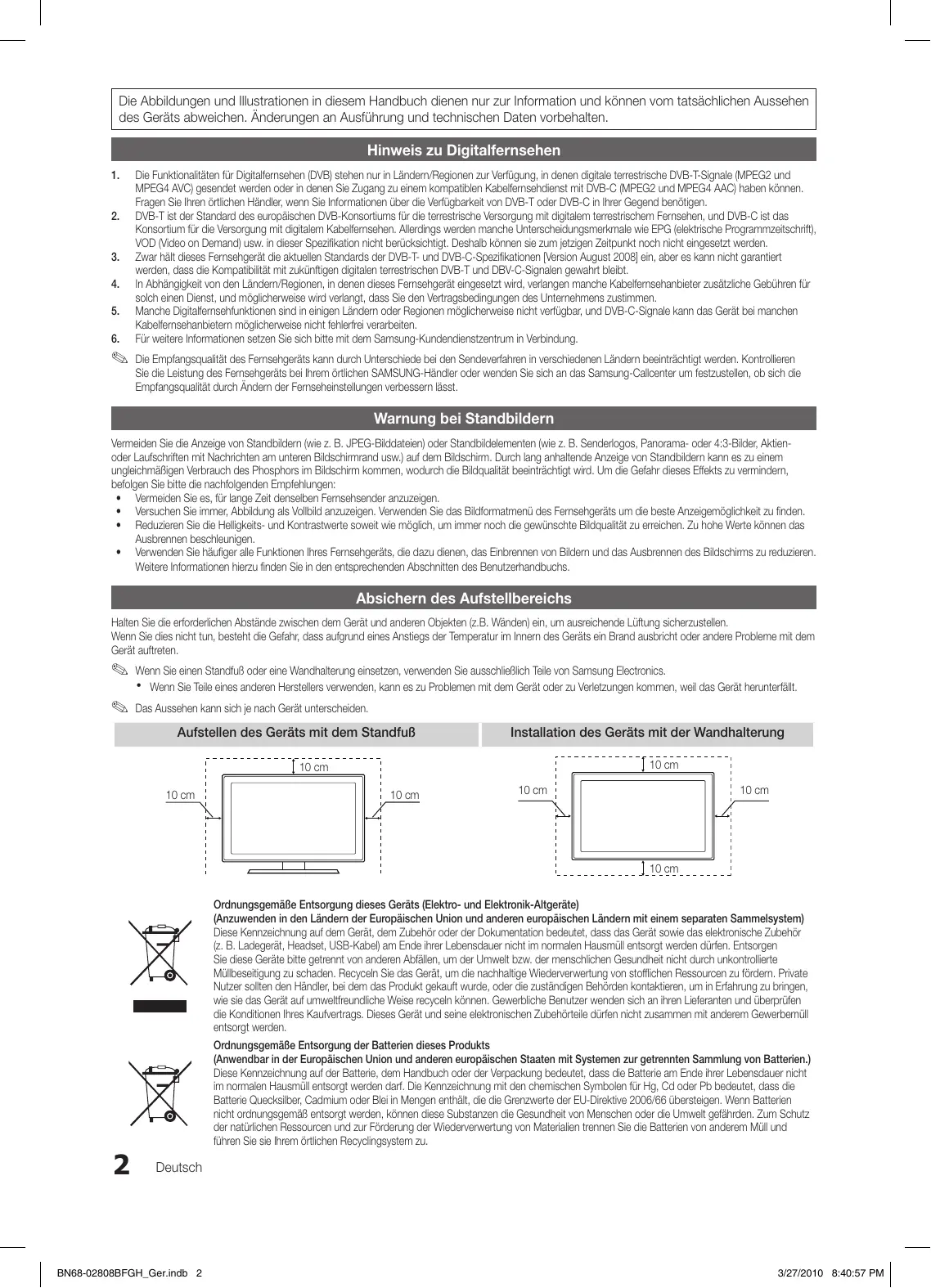

Die Funktionalitäten für Digitalfernsehen (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem terrestrischem Fernsehen, und DVB-C ist das Konsortium für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewahrt bleibt. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und DVB-C-Signale kann das Gerät bei manchen Kabelfernsehanbietern möglicherweise nicht fehlerfrei verarbeiten. Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung. ✎✎ Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedenen Ländern beeinträchtigt werden. Kontrollieren Sie die Leistung des Fernsehgeräts bei Ihrem örtlichen SAMSUNG-Händler oder wenden Sie sich an das Samsung-Callcenter um festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessern lässt. Warnung bei Standbildern Vermeiden Sie die Anzeige von Standbildern (wie z. B. JPEG-Bilddateien) oder Standbildelementen (wie z. B. Senderlogos, Panorama- oder 4:3-Bilder, Aktienoder Laufschriften mit Nachrichten am unteren Bildschirmrand usw.) auf dem Bildschirm. Durch lang anhaltende Anzeige von Standbildern kann es zu einem ungleichmäßigen Verbrauch des Phosphors im Bildschirm kommen, wodurch die Bildqualität beeinträchtigt wird. Um die Gefahr dieses Effekts zu vermindern, befolgen Sie bitte die nachfolgenden Empfehlungen:

• Vermeiden Sie es, für lange Zeit denselben Fernsehsender anzuzeigen.
• Versuchen Sie immer, Abbildung als Vollbild anzuzeigen. Verwenden Sie das Bildformatmenü des Fernsehgeräts um die beste Anzeigemöglichkeit zu finden.
• Reduzieren Sie die Helligkeits- und Kontrastwerte soweit wie möglich, um immer noch die gewünschte Bildqualität zu erreichen. Zu hohe Werte können das Ausbrennen beschleunigen.
• Verwenden Sie häufiger alle Funktionen Ihres Fernsehgeräts, die dazu dienen, das Einbrennen von Bildern und das Ausbrennen des Bildschirms zu reduzieren. Weitere Informationen hierzu finden Sie in den entsprechenden Abschnitten des Benutzerhandbuchs. Absichern des Aufstellbereichs Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten. ✎✎ Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics. xx Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt. ✎✎ Das Aussehen kann sich je nach Gerät unterscheiden. Aufstellen des Geräts mit dem Standfuß Installation des Geräts mit der Wandhalterung 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Ordnungsgemäße Entsorgung dieses Geräts (Elektro- und Elektronik-Altgeräte) (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Diese Kennzeichnung auf dem Gerät, dem Zubehör oder der Dokumentation bedeutet, dass das Gerät sowie das elektronische Zubehör (z. B. Ladegerät, Headset, USB-Kabel) am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie diese Geräte bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Benutzer wenden sich an ihren Lieferanten und überprüfen die Konditionen Ihres Kaufvertrags. Dieses Gerät und seine elektronischen Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Ordnungsgemäße Entsorgung der Batterien dieses Produkts (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Batterien.) Diese Kennzeichnung auf der Batterie, dem Handbuch oder der Verpackung bedeutet, dass die Batterie am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden darf. Die Kennzeichnung mit den chemischen Symbolen für Hg, Cd oder Pb bedeutet, dass die Batterie Quecksilber, Cadmium oder Blei in Mengen enthält, die die Grenzwerte der EU-Direktive 2006/66 übersteigen. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können diese Substanzen die Gesundheit von Menschen oder die Umwelt gefährden. Zum Schutz der natürlichen Ressourcen und zur Förderung der Wiederverwertung von Materialien trennen Sie die Batterien von anderem Müll und führen Sie sie Ihrem örtlichen Recyclingsystem zu. Deutsch BN68-02808BFGH_Ger.indb 2 3/27/2010 8:40:57 PM Inhalt Erste Schritte

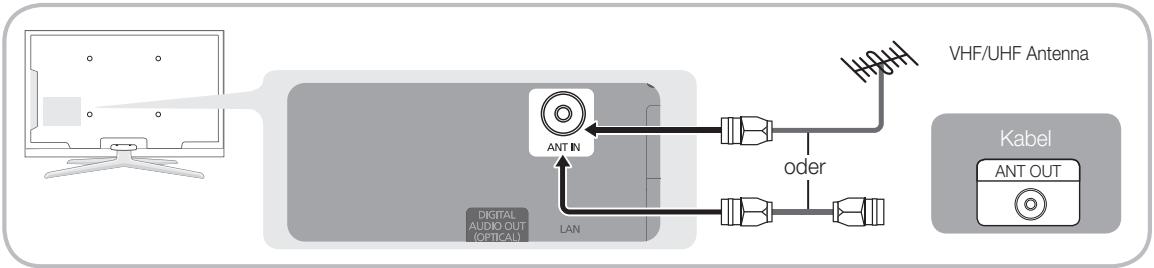

Zubehör Bedienfeld Fernbedienung Verbinden mit einer Antenne Plug & Play (Anfangseinstellung) 8 Anschließen an ein AV-Gerät 10 Anschließen an ein Audiogerät 11 Signalquellen wählen 12 Navigieren in den Menüs 12 Verwenden der INFO-Taste (Elektronische Programmzeitschrift) 12 Fernsehplanung 14 Kanalmenü 16 Bildmenü 21 Tonmenü 23 Einstellungsmenü 25 Unterstützungsmenü Erweiterte Funktionen

Anschließen an einen PC Netzwerkverbindung Media Play Anynet+ Internet@TV AllShare Weitere Informationen

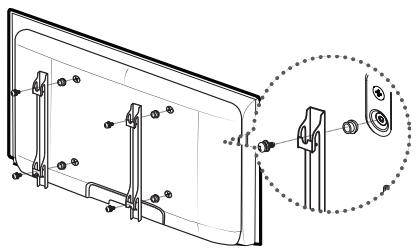

Teletext für Analogkanäle Anbringen der Wandhalterung Verlegen der Kabel Kensington-Schloss als Diebstahlsicherung Befestigen des Fernsehgeräts an der Wand Fehlerbehebung Technische Daten Index

Achten Sie auf das Symbol!

Diese Funktion können Sie durch Drücken der Taste TOOLS auf der Fernbedienung aufrufen. Hinweis Schrittweise Darstellung der Vorgehensweisen Deutsch BN68-02808BFGH_Ger.indb 3

3/27/2010 8:40:59 PM Erste Schritte Zubehör ✎✎Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit. Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung. ✎✎Die Farbe und die Form der Teile können sich je nach Modell unterscheiden. yy Fernbedienung und 2 Batterien (Typ AAA) yy Bedienungsanleitung yy Garantiekarte / Sicherheitshinweise (nicht überall verfügbar) yy Reinigungstuch yy Netzkabel (46 ~ 55 Zoll TVs) yy Montagehalterung yy Kabelbinder yy Haltering (4 Stück) Weitere Informationen finden Sie im Installationshandbuch für den Standfuß. des (4 Stück) M4 X L12 (4 Stück) M4 X L8 yy Standfuß (1 Stück)

yy Leitschiene (1 Stück) yy Schrauben Deutsch BN68-02808BFGH_Ger.indb 4 3/27/2010 8:41:01 PM 01 Erste Schritte Bedienfeld ✎✎Form und Farbe des Geräts können sich je nach Modell unterscheiden. ✎✎Die LCD-Leuchte kann durch Kontakt mit Objekten oder Partikeln angeschaltet werden, nicht aber mit Ihren Fingern. Fernbedienungssensor Netzanzeige Lautsprecher Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät. SOURCEE Schaltet zwischen allen verfügbaren Signalquellen um. Im Bildschirmmenü können Sie diese Taste wie die ENTERE auf der Fernbedienung verwenden. Drücken Sie diese Taste, um die Funktionen des Fernsehgeräts in einem Bildschirmmenü anzuzeigen. Hiermit stellen Sie die Lautstärke ein. Im Bildschirmmenü können Sie die Y-Schaltflächen wie die Tasten ◄ und ► auf der Fernbedienung verwenden. Wechseln des Kanals. Im Bildschirmmenü können Sie die z-Schaltflächen wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden. Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät. Ein- und Ausschalten des Fernsehgeräts. MENU m

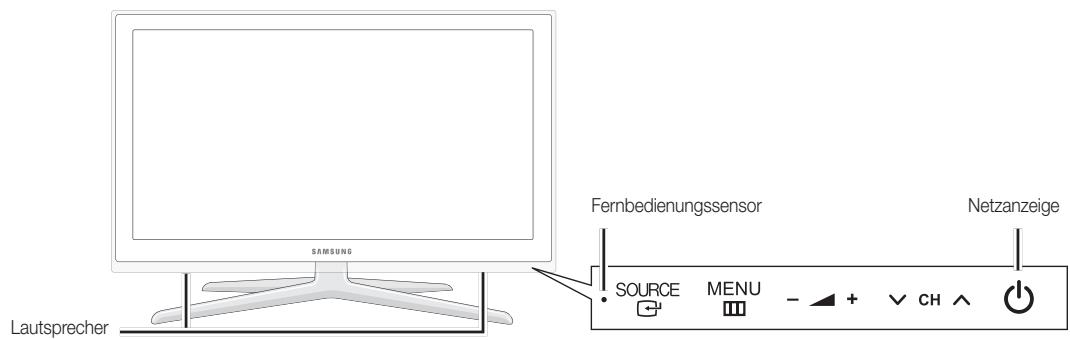

Fernbedienungssensor P (Netz) Standby-Modus Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Eine kleine Menge Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschaltet wurde. Es ist am besten, das Netzkabel aus der Steckdose zu ziehen. Deutsch BN68-02808BFGH_Ger.indb 5

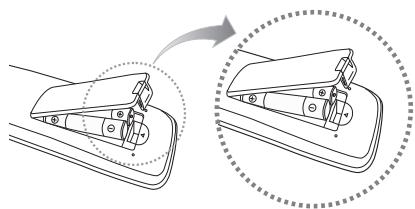

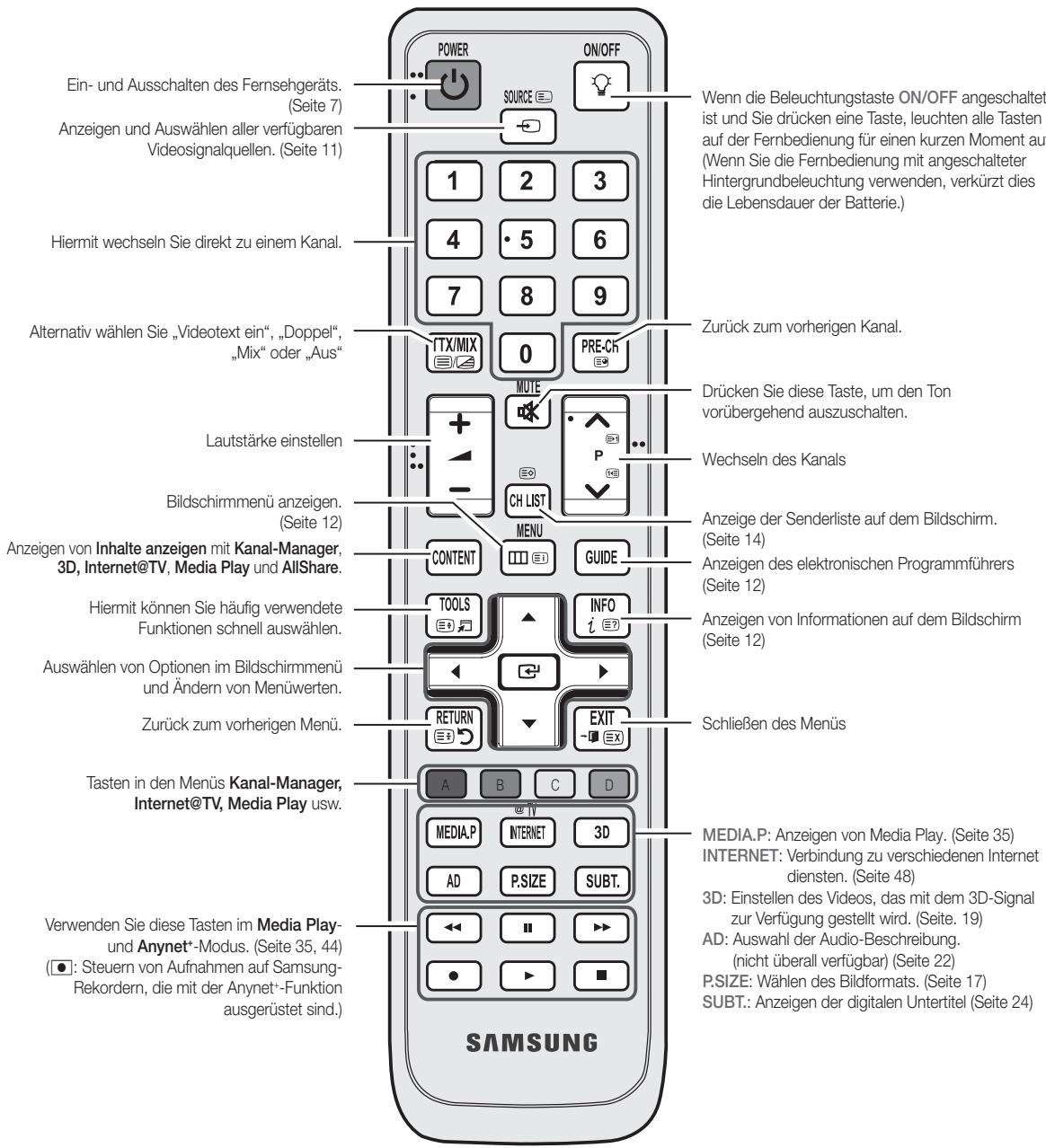

3/27/2010 8:41:01 PM Erste Schritte Fernbedienung ✎✎Dies ist eine spezielle Fernbedienung für Personen mit eingeschränktem Sehvermögen. Die Netztaste sowie die Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschriftet. Ein- und Ausschalten des Fernsehgeräts. (Seite 7) Anzeigen und Auswählen aller verfügbaren Videosignalquellen. (Seite 11) Wenn die Beleuchtungstaste ON/OFF angeschaltet ist und Sie drücken eine Taste, leuchten alle Tasten auf der Fernbedienung für einen kurzen Moment auf. (Wenn Sie die Fernbedienung mit angeschalteter Hintergrundbeleuchtung verwenden, verkürzt dies die Lebensdauer der Batterie.) Hiermit wechseln Sie direkt zu einem Kanal. Zurück zum vorherigen Kanal. Alternativ wählen Sie „Videotext ein“, „Doppel“, „Mix“ oder „Aus“ Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten. Lautstärke einstellen Wechseln des Kanals Bildschirmmenü anzeigen. (Seite 12) Anzeigen von Inhalte anzeigen mit Kanal-Manager, 3D, Internet@TV, Media Play und AllShare. Anzeige der Senderliste auf dem Bildschirm. (Seite 14) Anzeigen des elektronischen Programmführers (Seite 12) Hiermit können Sie häufig verwendete Funktionen schnell auswählen. Anzeigen von Informationen auf dem Bildschirm (Seite 12) Auswählen von Optionen im Bildschirmmenü und Ändern von Menüwerten. Schließen des Menüs Zurück zum vorherigen Menü. Tasten in den Menüs Kanal-Manager, Internet@TV, Media Play usw.

MEDIA.P: Anzeigen von Media Play. (Seite 35) INTERNET: Verbindung zu verschiedenen Internet diensten. (Seite 48) 3D: Einstellen des Videos, das mit dem 3D-Signal zur Verfügung gestellt wird. (Seite. 19) AD: Auswahl der Audio-Beschreibung. (nicht überall verfügbar) (Seite 22) P.SIZE: Wählen des Bildformats. (Seite 17) SUBT.: Anzeigen der digitalen Untertitel (Seite 24) Verwenden Sie diese Tasten im Media Playund Anynet+-Modus. (Seite 35, 44) (: Steuern von Aufnahmen auf SamsungRekordern, die mit der Anynet+-Funktion ausgerüstet sind.) Einlegen von Batterien (Batteriegröße: AAA) ✎✎HINWEIS xx Setzen Sie die Fernbedienung bis zu einer Entfernung von maximal 7 m ein. xx Helles Licht kann die Leistung der Fernbedienung verschlechtern. Vermeiden Sie Leuchtstoffröhren oder ein Neonschild in der Nähe der Fernbedienung.

xx Form und Farbe können sich je nach Modell unterscheiden. Deutsch BN68-02808BFGH_Ger.indb 6 3/27/2010 8:41:02 PM 01 Erste Schritte Verbinden mit einer Antenne Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen. ✎✎Voreinstellung: Anschließen ans Stromnetz und an die Fernsehantenne. VHF/UHF Antenna Kabel oder R-AUDIO-L ANT OUT

Plug & Play (Anfangseinstellung) Wenn das Fernsehgerät erstmals eingeschaltet wird, helfen eine Reihe aufeinanderfolgender Abfragen beim Durchführen der Grundeinstellungen. Drücken Sie die POWERP. Plug & Play ist nur verfügbar, wenn die Eingangsquelle auf TV eingestellt ist. ✎✎Um zum vorherigen Schritt zurückzukehren, drücken Sie die rote Taste.

Auswählen der Sprache Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die POWER ENTERE. Auswählen von Drücken Sie die Taste ◄ oder ►, und drücken Sie dann auf die Shop-Demo oder ENTERE. Privatgebrauch yy Wählen Sie den Modus Privatgebrauch. Der Modus Shop-Demo ist für den Betrieb in Einzelhandelsgeschäften bestimmt. yy Zurückstellen des Geräts von Shop-Demo auf Privatgebrauch (Standard): Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menü Lautstärke angezeigt wird, halten Sie die Taste MENU 5 Sekunden lang gedrückt. Wählen eines Landes Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTERE. Wählen Sie das gewünschte Land. Wenn es das gewünschte Land im Menü nicht gibt, wählen Sie Sonstiges.

✎✎Nachdem Sie im Menü Land das Land eingestellt haben, werden Sie bei manchen Modellen anschließend aufgefordert, die PIN-Nummer einzurichten.

Auswählen einer Antenne Auswählen eines Senders Die Ziffernkombination 0-0-0-0 dürfen Sie als PIN-Nummer nicht eingeben. Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTERE. Wählen Sie Terrestrisch oder Kabel. Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTERE. Wählen Sie den Sendertyp zum Speichern aus. Wenn Sie den Sendertyp auf Kabel einstellen, können Sie den Sendern im nächsten Schritt einen Zahlenwert (Senderfrequenzen) zuweisen. Weitere Informationen hierzu finden Sie unter Kanal → Autom. Senderspeich. (Seite 14) ✎✎Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie

Einstellen des Uhr-Modus Zeitzone Anzeigen des HDAnschlussplans. Gute Fernsehunterhaltung! die ENTERE. Stellen Sie den Uhr-Modus automatisch oder manuell ein.

Wenn Sie Auto wählen, müssen Sie Ihre Zeitzone auswählen. Wählen Sie Ihre Zeitzone durch Drücken der Tasten ▲ oder ▼ , und drücken Sie dann die Taste ENTERE (je nach Land). Die Verbindungsmethode für optimale HD-Bildqualität wird angezeigt. Drücken Sie die Taste ENTERE . So setzen Sie diese Funktion zurück... Wählen Sie Einstell. - Plug & Play (Anfangseinstellung). Geben Sie nun Ihre vierstellige PIN ein. Die Standard-PIN lautet „0-0-0-0“. Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern. Deutsch BN68-02808BFGH_Ger.indb 7

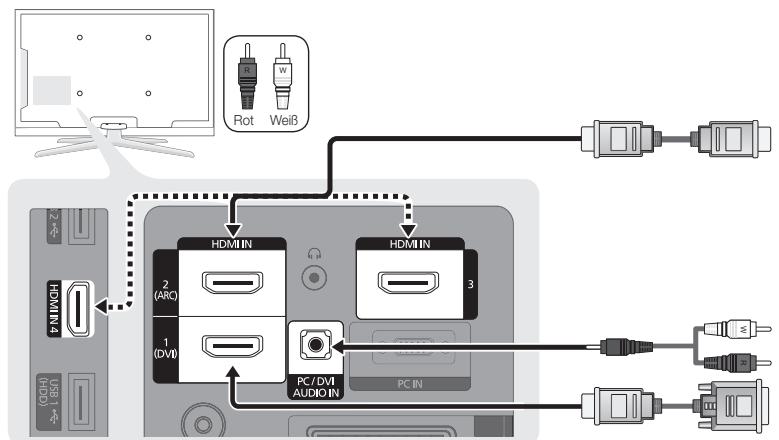

3/27/2010 8:41:04 PM Anschlüsse Anschließen an ein AV-Gerät Mit Hilfe eines HDMI/DVI-Kabels: HD-Anschluss (max. 1080p) Verfügbare Geräte: DVD, Blu-ray-Player, HD-Kabelreceiver, HD-Satellitenreceiver, Kabelreceiver, Satellitenreceiver

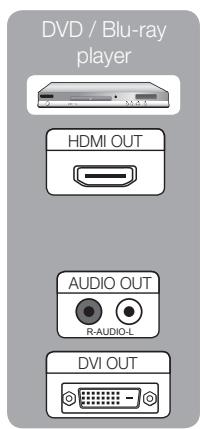

xx Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN 1(DVI) erfolgen. Verwenden Sie ein DVI/HDMIKabel oder einen DVI/HDMI-Adapter (DVI auf HDMI) für den DVI-Kabelanschluss und die PC/DVI AUDIO IN -Anschlüsse für die Audioverbindung. xx Wenn ein externes Gerät wie ein DVD-/Blu-Ray-Player/Kabelreceiver/Satellitenreceiver mit Untertsützung für HDMI-Versionen älter als 1.4 angeschlossen wird, funktioniert das Fernsehgerät möglicherweise nicht wie erwartet (z. B. kein Bild/kein Ton/störendes Flackern/falsche Farben). xx Wenn es nach dem Anschließen eines HDMI-Kabels keinen Ton gibt, überprüfen Sie die HDMI-Version des externen Geräts. Wenn Sie vermuten, dass die Version älter als 1.4 ist, wenden Sie sich an den Lieferanten des Geräts, um die HDMI-Version zu bestätigen und ein Upgrade anzufordern. xx Samsung-Fwernsehgeräte unterstützen HDMI 1.4 (mit 3D und Audio-Rückkanal). Allerdings wird ARC (Audio Return Channel) nur von HDMI IN 2(ARC) unterstützt. –– Wenn 3D-Autoansicht aktiviert Ein ist, werden manche Funktionen, wie z. B. Internet@TV deaktiviert. Wenn dies ein Problem darstellt, deaktivieren Aus Sie 3D-Autoansicht oder 3D-Modus). xx Der ARC Single-Modus ist nur aktiviert, wenn das Fernsehgerät mit einem HDMI-Standardkabel, HDMI-Hochgeschwindigkeitskabel, HDMI-Standardkabel mit Netzwerkanschluss oder einem HDMIHochgeschwindigkeitskabel mit Netzwerkanschluss an das Gerät angeschlossen ist. –– Die ARC-Funktion ermöglicht digitale Tonausgabe mit Hilfe des HDMI IN 2(ARC) Anschlusses und sie kann nur genutzt werden, wenn das Fernsehgerät an einen Audioempfänger angeschlossen ist, der die ARCFunktion unterstützt. –– Wenn als Signalquelle TV eingestellt ist, ermöglicht die ARC-Funktion die Tonausgabe über einen Receiver. Die Tonsignale werden vom Fernseher über ein HDMI-Kabel an den Receiver übertragen, ohne dass ein gesondertes optisches Kabel benötigt wird. xx Es wird empfohlen, ein zertifiziertes HDMI-Kabel zu erwerben. Andernfalls kann es passieren, dass der Bildschirm leer bleibt oder ein Verbindungsfehler auftritt.

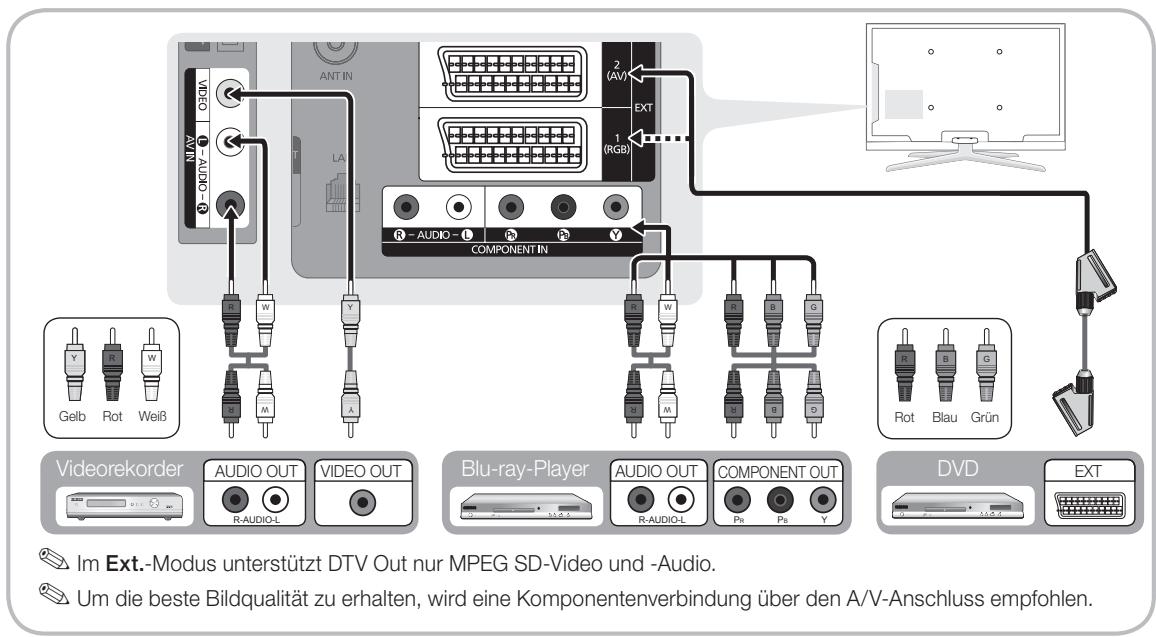

Deutsch BN68-02808BFGH_Ger.indb 8 3/27/2010 8:41:07 PM 02 Anschlüsse Mit Hilfe eines Komponentenkabels (bix 1080p) oder eines Audio/Video-Kabels (nur 480i) und eines Scartkabels Verfügbare Geräte: Videorekorder, DVD-Player, Blu-ray-Player, Kabelreceiver, Satellitenreceiver

✎✎Im Ext.-Modus unterstützt DTV Out nur MPEG SD-Video und -Audio. ✎✎Um die beste Bildqualität zu erhalten, wird eine Komponentenverbindung über den A/V-Anschluss empfohlen. R-AUDIO-L

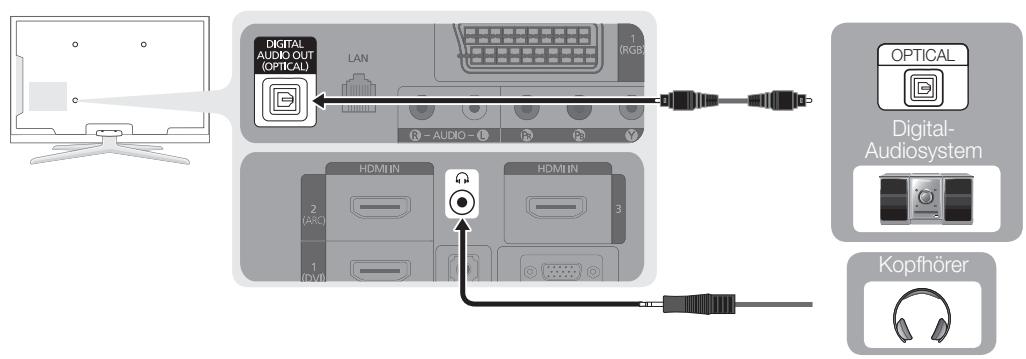

3/27/2010 8:41:11 PM Anschlüsse Anschließen an ein Audiogerät Mit Hilfe eines Glasfaserkabels oder eines Audiokabels Verfügbare Geräte: Digital-Audiosystem, Verstärker, DVD-Heimkino OPTICAL DigitalAudiosystem R-AUDIO-L

Kopfhörer ✎✎DIGITAL AUDIO OUT (OPTICAL) xx Wenn ein Digital Audio-System mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden ist, reduzieren Sie die Lautstärke von Fernsehgerät und System. xx 5.1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5.1-Kanalton unterstützt. xx Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton hören, der vom optischen Ausgang der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal empfängt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player/Blu-Ray-Player/Kabel- / Satellitenreceiver (Set-TopBox) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur Zweikanalton wiedergeben. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD-/BluRay-Player / Kabel- / Satellitenreceiver (Set-Top-Box) direkt an einen Verstärker oder ein Heimkinosystem anschließen. ✎✎Kopfhörer H: Sie können Ihre Kopfhörer an den Kopfhörer-Ausgang Ihres Fernsehgeräts anschließen. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschaltet. xx Wenn Sie Kopfhörer an das Fernsehgerät anschließen, ist die Tonfunktion eingeschränkt. xx Die Lautstärke der Kopfhörer und des Fernsehgeräts werden getrennt geregelt.

Um Bezahlsender zu sehen, müssen Sie eine „CI“ oder „CI+“-Karte einsetzen. yy Wenn Sie keine „CI“ oder „CI+“-Karte einsetzen, wird bei einigen Kanäle die Meldung „Gestörtes Signal“ angezeigt. yy Die Verbindungsinformationen mit Telefonnummer, Kennung der „CI“ oder „CI+“-Karte, Hostkennung und anderen Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter. yy Wenn das Konfigurieren der Kanalinformationen abgeschlossen ist, wird die Meldung „Aktualisierung abgeschlossen“ angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist. ✎✎HINWEIS xx Sie können die „CI“ oder „CI+“-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben. xx Ziehen Sie die „CI“ oder „CI+“-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten beschädigt werden. xx Die Richtung, in der Sie die „CI“ oder „CI+“-Karte einsetzen müssen, ist auf der Karte markiert. xx Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig. xx „CI“ oder „CI+“-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen Händler. xx Bei Problemen wenden Sie sich an den Dienstanbieter. Signalquellen wählen Quellen Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z. B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist. ■■ TV / Ext.1 / Ext.2 / PC / AV / Komponenten / HDMI1/DVI / HDMI2

/ HDMI3 / HDMI4 / USB

✎✎ Bei Liste der Signalquellen werden die angeschlossenen Signalquellen hervorgehoben. ✎✎ Ext.1, Ext.2 und PC bleiben immer aktiviert. Name bearbeiten ■■ Videorekorder / DVD / Kabelreceiver / Satellitenreceiver / PVR-Receiver / AV-Receiver / Spiel / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-Ray / HD DVD / DMA: Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen. ✎✎ Wenn ein PC mit einer Auflösung von 1920 x 1080 bei 60 Hz mit dem HDMI IN 1(DVI)-Anschluss verbunden wird, stellen Sie den Anschluss unter Name bearb. auf den DIV PC-Modus ein. ✎✎ Wenn Sie ein HDMI/DVI-Kabel mit dem HDMI IN 1(DVI)-Anschluss verbinden, stellen Sie den Anschluss unter Name bearb. auf den Modus DVI PC oder DVI-Geräte ein. Deutsch BN68-02808BFGH_Ger.indb 11

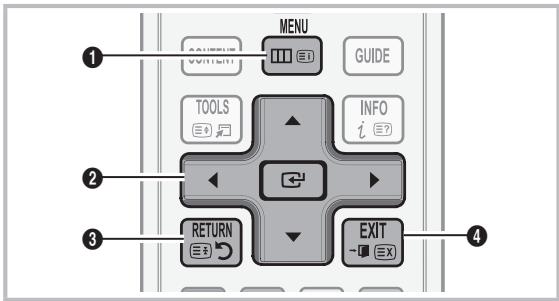

3/27/2010 8:41:14 PM Grundfunktionen Navigieren in den Menüs Vor dem ersten Einsatz des Fernsehgeräts führen Sie die folgenden Schritte aus, um zu erfahren, wie Sie im Menü navigieren und verschiedene Funktionen auswählen und einstellen.

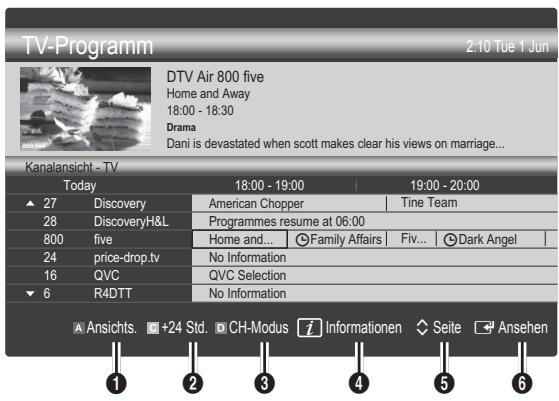

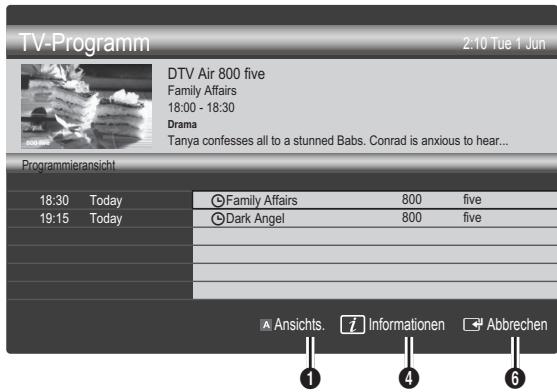

Verwenden der INFO-Taste (Elektronische Programmzeitschrift) Auf dem Bildschirm werden der aktuelle Kanal und bestimmte Audio/Video-Einstellungen angezeigt. Die elektronische Programmführer zeigt entsprechend der Sendezeit für jeden Kanal tagesaktuelle Fernsehprogramminformation an. yy Blättern Sie mit ◄, ►, um Informationen zu einem gewünschten Programm anzuzeigen, während Sie einen anderen Sender anzeigen. yy Blättern Sie mit ▲, ▼, um Informationen für andere Kanäle anzuzeigen. Wenn Sie zum ausgewählten Sender wechseln möchten, drücken Sie auf die ENTERE.

abc1 18:11 Thu 6 Jan Life On Venus Avenue DTV Air 1 Taste MENU: Erste Ebene des Bildschirmmenüs anzeigen.

Die Zugriffsmethoden können in Abhängigkeit vom jeweiligen Menü variieren.

ENTERE ENTERE EXIT e Das Hauptmenü mit seinen Optionen wird auf dem Bildschirm angezeigt: Bild, Ton, Kanal, Einstell., Eingang, Anwendung, Unterstützung Wählen Sie durch Drücken der Tasten ▲ oder ▼ ein Symbol. Drücken Sie die Taste ENTERE, um das Untermenü zu einem Symbol anzuzeigen. Wählen Sie durch Drücken der Tasten ▲ oder ▼ das gewünschte Untermenü. Wählen Sie durch Drücken der Tasten ◄ oder ► den Wert für ein bestimmtes Element. Die Methoden zum Anpassen der Werte im Bildschirmmenü können in Abhängigkeit vom jeweiligen Menü variieren. Drücken Sie die Taste ENTERE, um die Konfiguraton abzuschließen. Drücken Sie die Taste EXIT zum Beenden. Informationen Fernsehplanung 3 Taste RETURN: Zurück zum vorherigen Menü. Bedienung des Bildschirmmenüs (OSD) E Watch Unclassified No Detaild Information 2 Taste ENTERE/ Navigationstasten: Cursor bewegen und Elemente auswählen. Einstellungen bestätigen. 4 Taste EXIT: Bildschirmmenü schließen. 18:00 ~ 6:00 Programmführer Die Informationen des elektronischen Programmführers werden von den Sendern zur Verfügung gestellt. Mit Hilfe der von den Sendern zur Verfügung gestellten Programmpläne können Sie im Voraus Programme angeben, die Sie sehen möchten, so dass das Fernsehgerät zur angegebenen Zeit automatisch zum Kanal des gewählten Programms wechselt. Je nach Aktualität der Senderinformationen können Programmplätze leer oder veraltet sein. Verwenden der Kanalansicht TV-Programm 2:10 Tue 1 Jun DTV Air 800 five Home and Away 18:00 - 18:30 Drama Dani is devastated when scott makes clear his views on marriage... 800 five Kanalansicht - TV Today Discovery DiscoveryH&L five price-drop.tv QVC R4DTT Ansichts.

19:00 - 20:00 Tine Team Fiv... )Dark Angel Informationen k Seite E Ansehen

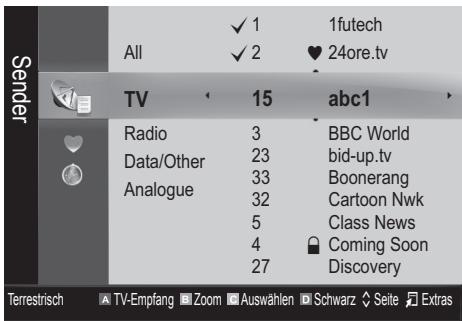

)Family Affairs )Dark Angel five five Kanal-Manager xx Rot (TV-Empfang): Wählen Sie abwechselnd Terrestrisch oder Kabel. xx B Grün (Zoom): Hiermit vergrößern oder verkleinern Sie die Sendernummer. xx Gelb (Auswählen): Markieren Sie die gewünschten Kanäle und drücken Sie die gelbe Taste, um alle markierten Kanäle zugleich einzustellen. Links neben dem Namen der gewählten Kanäle wird das Zeichen c angezeigt.

Rot (Ansichts.): Anzeigen der Programme, die gerade laufen oder demnächst anfangen. Gelb (+24 Std.): Anzeigen der Programme, die nach 24 Stunden gesendet werden. Blau (CH-Modus): Wählen Sie die Art der Kanäle aus, die Sie im Fenster Kanalansicht anzeigen möchten.

–– Der Kanalmodus unterscheidet sich je nach Antennensignal. (Informationen): Anzeigen von Details zum ausgewählten Programm. (Seite): Wechseln zur vorherigen/nächsten Seite. 6 Taste ENTERE –– Wenn Sie ein laufendes Programm auswählen, können Sie es ansehen. –– Wenn Sie ein zukünftiges Programm auswählen, können Sie es vormerken. Um die Programmierung abzubrechen, drücken Sie erneut auf die ENTERE und wählen Sie Programmierung abbrechen. Kanal-Manager Mit diesem Menü können Sie Favoriten löschen oder einstellen und den Programmführer für digitale Sendungen verwenden. Wählen Sie im Fenster Sender, Eigene Kanäle oder Vorgemerkt einen Sender. All Sender Terrestrisch

Zoom Auswählen Blau (Sortieren): Ändern der Sortierung in der Kanalliste (nach Kanalnamen oder Kanalnummer). xx (Seite): Weiter zur nächsten oder vorherigen Seite. xx T (Extras): Hiermit zeigen Sie das Optionsmenü Kanal-Manager an. (Der Inhalt des Menüs „Optionen“ hängt von der jeweiligen Situation ab.) Symbole zur Anzeige des Kanalstatus Symbole

Vorgang Ein analoger Kanal. Ein ausgewählter Sender. Ein Kanal, der als Favorit eingestellt ist. Ein Programm, das gerade gesendet wird. Ein gesperrter Kanal. Ein vorgemerktes Programm. Programmführer-Typ (Samsung / Guide Plus+) (je nach Land) Sie können den gewünschten Programmführer auswählen. ■■ Samsung: Hiermit stellen Sie den von Samsung angebotenen Programmführer ein. ■■ Guide Plus+: Hiermit stellen Sie den von Rovi International Solutions angebotenen Programmführer ein. Weitere Informationen ¦¦ Verwenden von Favoriten

• Eigene Kanäle 1futech

BBC World bid-up.tv Boonerang Cartoon Nwk Class News \ Coming Soon Discovery Schwarz k Seite T Extras Sender: Anzeigen der Senderliste anhand des Sendertyps. ■■ * Eigene Kanäle: Anzeigen der Gruppe des Senders. Vorgemerkt: Anzeigen aller vorgemerkten Programme. (im Kanal-Manager) Hiermit zeigen Sie alle Favoritenkanäle an. ■■ Eigene Kanäle bearbeiten t : Sie können die gewählten Sender zu der gewünschten Gruppe eigener Sender hinzufügen. ✎✎Das Symbol „*“ wird angezeigt, und der Sender wird als eigener Kanal festgelegt.

1. Wählen Sie einen Kanal und drücken Sie die Taste

2. Sie können einen Kanal der Gruppen 1, 2, 3 und 4

der eigenen Kanäle hinzufügen oder löschen. xx Sie können eine oder mehrere Gruppen auswählen. Deutsch BN68-02808BFGH_Ger.indb 13 03 Grundfunktionen ✎✎Verwenden der Farbtasten in Verbindung mit dem Verwenden der Programmieransicht

3/27/2010 8:41:20 PM Grundfunktionen

3. Nachdem Sie die Einstellungen geändert haben,

kann die Senderliste für jede Gruppe in Eigene Kanäle angezeigt werden. All Sender Air

Zoom Auswählen 1futech

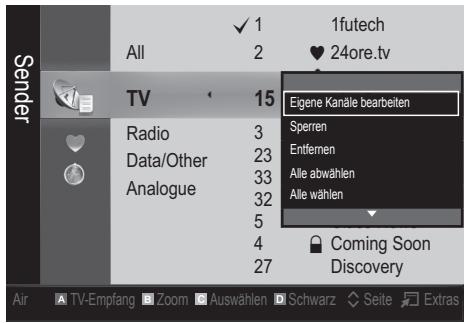

• 24ore.tv abc1 Eigene Kanäle bearbeiten

Sperren BBC World bid-up.tv Alle abwählen Boonerang Alle wählen Cartoon Nwk Class News \ Coming Soon Discovery Entfernen Schwarz k Seite T Extras Kanalmenü ■■ Antennentyp (Terrestrisch/Kabel) t: Wählen Sie einen Antennentyp zum Speichern aus. ■■ Sendertyp (Digital und Analog / Digital / Analog): Wählen Sie den Sendertyp zum Speichern aus. Bei Auswahl von Kabel → Digital und Analog oder Digital: Wert für die Suche nach Kabelkanälen eingeben. Suchlaufmodus (Voll / Netzwerk / Schnell): Das Fernsehgerät durchsucht automatisch alle Kanäle mit aktiven Sendern und speichert sie im Fernsehgerät. ✎✎ Wenn Sie Schnell wählen, können Sie Netzwerk, Netzwerk-ID, Frequenz, Modulation, Symbolrate durch Drücken der Taste auf der auf der Fernbedienung manuell einstellen. Netzwerk (Auto / Manuell): Auswählen der Einstellmethode für die Netzwerk-ID zwischen Auto oder Manuell. ¦¦ Kanäle neu einstellen Netzwerk-ID: Wenn das Netzwerk auf Manuell eingestellt ist, können Sie die Netzwerk-ID mit den Zifferntasten eingeben. Antennentyp (Terrestrisch / Kabel) Frequenz: Hiermit zeigen Sie die Frequenz des Kanals an. (Je nach Land unterschiedlich) Ehe Ihr Fernseher beginnen kann, die verfügbaren Kanäle zu speichern, müssen Sie die Art der Signalquelle angeben, die an das Fernsehgerät angeschlossen ist (z. B.: Terrestrisch oder Kabel). Land Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an. Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an. Sender manuell speichern Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein. ■■ Digitaler Sender: Sie können das Land für die digitalen Sender ändern. ■■ Analogsender: Sie können das Land für die analogen Sender ändern. Automatisch speichern Automatisches Suchen nach einem Kanal und Speichern im Fernsehgerät. ✎✎Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen. Wenn ein Kanal mit der Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet. Manuelle Suche nach einem Kanal und Speichern im Fernsehgerät. ✎✎Wenn ein Kanal mit der Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet. ■■ Digitaler Sender : Nach Abschluss des Suchlaufs werden die Kanäle in der Kanalliste aktualisiert. ✎✎Bei Auswahl von TV-Empfang → Terrestrisch Kanal, Frequenz, Bandbreite ✎✎Bei Auswahl von TV-Empfang → Kabel: Frequenz, Modulation, Symbolrate ■■ Analoger Sender (Programm, Fernsehnorm, Tonsystem, Kanal, Suchen, Speichern): Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus. ✎✎Kanalmodus xx P (Programm-Modus): Nach Abschluss der Einstellungen sind die Sender lhrer Region auf den Programmplätzen P0 bis maximal P99 gespeichert. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen. xx C (Terrestrische Kanäle) / S (Kabelkanäle): In diesen beiden Modi können Sie Sender durch Eingabe der Nummer anwählen, die dem terrestischen Sender oder dem Kabelkanal zugeordnet ist.

1. Wählen Sie einen Kanal und drücken Sie die Taste

2. Bearbeiten Sie den Namen oder die Nummer des Kanals

mit den Menübefehlen Kanalnamen bearbeiten oder Kanalnr. bearbeiten. ■■ Kanalnamen bearbeiten (nur Analogkanäle): Weisen Sie einen Kanalnamen nach Ihrer Wahl zu. ■■ Kanalnr. bearbeiten(nur Digitalkanäle): Bearbeiten Sie die Nummer durch Drücken der gewünschten Zifferntasten. ¦¦ Weitere Funktionen Kabelsuchoption (je nach Land) Einstellen weiterer Suchoptionen für die Kanalsuche im Kabelnetz (z. B. Frequenz oder Symbolrate). ■■ Startfrequenz/Stoppfrequenz: Einstellen der Start- und Stoppfrequenz (je nach Land unterschiedlich) ■■ Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an. ■■ Sortieren (nur Analogkanäle): Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich. ■■ Entfernen: Sie können Kanäle löschen, damit nur die gewünschten Kanäle angezeigt werden. ■■ Alle wählen / Alle abwählen: Wählen Sie alle Kanäle aus oder deaktivieren Sie alle im Kanal-Manager ausgewählten Kanäle. 03 Grundfunktionen ¦¦ Bearbeiten von Sendern Vorgemerkt (im Kanal-Manager) Mit dieser Menüoption können Sie eine vorgemerkte Sendung anzeigen, ändern oder löschen. ■■ Info ändern: Mit dieser Menüoption können Sie eine vorgemerkte Sendung ändern. ■■ Programmierung abbrechen: Mit dieser Menüoption können Sie die Vormerkrung einer Sendung stornieren. ■■ Informationen: Anzeigen einer vorgemerkten Sendung. (Sie können auch die Vormerkinformationen auswählen). ■■ Alle wählen / Alle abwählen: Wählen oder Abwählen aller vorgemerkten Programme. Senderliste Sie können alle gesuchten Kanäle anzeigen. ■■ Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an. Kanal-Manager Optionsmenü Kanal-Manager (im Kanal-Manager) Stellen Sie den Kanal mit den Menübefehlen im KanalManager ein (Sperren / Freigabe / Timer-Wiedergabe / Sortieren, Entfernen / Alle wählen / Alle abwählen). Der Inhalt des Optionsmenüs hängt vom jeweiligen Kanalstatus ab.

1. Wählen Sie einen Kanal und drücken Sie die Taste

2. Wählen Sie eine Funktion aus, und ändern Sie deren

Einstellungen. ■■ Sperren / Freigabe: Sie können einen Kanal sperren, sodass er nicht ausgewählt und angezeigt werden kann. ✎✎HINWEIS xx Diese Funktion ist nur verfügbar, wenn die Kindersicherung aktiviert ist Ein. xx Der Eingabefenster für die PIN wird geöffnet. Geben Sie die vierstellige Standard-PIN ein: „0-0-0-0“. Ändern Sie die PIN mit der Option PIN ändern. ■■ Timer-Wiedergabe: Sie können einen Kanal einstellen, der bei Erreichen einer bestimmten Zeit automatisch angezeigt wird. Um diese Funktion verwenden zu können, müssen Sie zuerst die aktuelle Uhrzeit einstellen. Wenn Sie einen digitalen Kanal gewählt haben und die Taste ► drücken, wird das digitale Programm angezeigt.

BN68-02808BFGH_Ger.indb 15 Senderliste übertragen Importieren oder Exportieren der Kanaltabelle. Schließen Sie einen USB-Speicher an, um diese Funktion zu verwenden. Der Eingabebildschirm für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein.

✎✎ Der Standard-PIN-Code eines neuen Fernsehgeräts lautet “0-0-0-0”. ■■ Von USB importieren: Importieren der Kanalliste vom USB-Speicher. ■■ Auf USB exportieren: Exportieren der Kanalliste auf den USB-Speicher Feinabstimmung (nur analoge Kanäle) Wenn das Signal schwach oder gestört ist, können Sie die Feinabstimmung manuell vornehmen. Fein abgestimmte Kanäle sind mit einem Sternchen markiert “*”.

✎✎ Wählen Zurückset., wenn Sie die Feinabstimmung zurücksetzen möchten. Deutsch

3/27/2010 8:41:22 PM Grundfunktionen Bildmenü ¦¦ Ändern des voreingestellten Bildmodus Modus t Wählen Sie Ihren bevorzugten Bildtyp aus. ■■ Kein Signal Standby (Aus / 15 min / 30 min / 60 min): Löst den Standbymodus aus, wenn für einen gewissen, benutzerdefinierten Zeitraum der Status „Kein Signal“ oder „Signalkabel prüfen“ ansteht. ✎✎ Deaktiviert, wenn der PC im Stromsparmodus läuft. ¦¦ Ändern der Bildoptionen ■■ Dynamisch: Für helle Zimmer geeignet. Erweiterte Einstellungen ■■ Standard: Für normale Umgebungen geeignet. (verfügbar nur im Modus Standard / Film) Sie können verschiedene Detaileinstellungen für Ihren Fernseher vornehmen, unter anderem für Farbe und Kontrast. ■■ Natürlich: Für geringe Augenbelastung geeignet. ✎✎ Natürlich ist im PC-Modus nicht verfügbar. ■■ Film: Geeignet für das Anzeigen von Filmen in einem abgedunkelten Zimmer. ¦¦ Anpassen der Bildeinstellungen ✎✎An Im PC-Modus können Sie nur Optimalkontrast., Gamma und Weißabgleich einstellen. Erweiterte Einstellungen Schwarzton : Aus Hintergrundbeleuchtung / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R) Optimalkontrast : Mittel Schattendurchzei. : -2 Gamma

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität. Expertenmuster : Aus Nur RGB-Modus : Aus ✎✎HINWEIS xx Im Modus TV, Ext., AV des PAL-Systems steht die Farbraum

U Verschieben E Eingabe R Zurück Funktion Farbton (G/R) nicht zur Verfügung. xx Im PC-Modus können Sie nur Hintergrundbel., Kontrast und Helligkeit einstellen. xx Sie können die Einstellungen für jedes an das Fernsehgerät angeschlossene externe Gerät festlegen und speichern. xx Durch geringere Bildhelligkeit reduzieren Sie den Stromverbrauch. ¦¦ Möglichkeiten zum Sparen Öko-Lösung ■■ Energiesparmod. (Aus / Gering / Mittel / Hoch / Bild aus / Auto) t: Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie Bild aus wählen, wird der Bildschirm abgeschaltet, aber der Ton bleibt an. Drücken Sie eine beliebige Taste außer der Lautstärketaste, um den Bildschirm wieder anzuschalten. ■■ Öko-Sensor (Aus / Ein): Um noch mehr Energie zu sparen; werden die Bildeinstellungen automatisch an die Lichtverhältnisse im Zimmer angepasst. ✎✎ Wenn Sie die Hintergrundbeleuchtung einstellen, wird der Öko-Sensor deaktiviert. Minimale Hintergrundbeleuchtung: Wenn der ÖkoSensor aktiviert (Ein) ist, können Sie die minimale Bildhelligkeit manuell einstellen. ✎✎ Wenn Öko-Sensor aktiviert ist Ein, kann sich

die Helligkeit der Anzeige je nach Helligkeit der Umgebung ändern (etwas heller oder dunkler werden). Deutsch BN68-02808BFGH_Ger.indb 16 ■■ Schwarzton (Aus / Dunkel / Dunkler / Max. dunkel): Wählen Sie den Schwarzwert aus, um die Bildschirmtiefe einzustellen. ■■ Optimalkontrast (Aus / Gering / Mittel / Hoch): Stellen Sie den Bildkontrast ein. ■■ Detailtreue bei Schatten (-2~+2): Erhöhen Sie die Helligkeit dunkler Bilder. ✎✎ Im PC-Modus deaktiviert. ■■ Gamma: Einstellen der Intensität der Primärfarbe. ■■ Expertenmuster (Aus, Muster 1, Muster 2): Durch Ausführen der Funktion Expertenmuster kann das Bild ohne einen Generator oder Filter kalibriert werden. Wenn das Bildschirmmenü verschwindet oder ein anderes Menü als Menü Bild geöffnet wird, ist die Kalibrierung gespeichert und das Fenster Expertenmuster wird geschlossen. ✎✎ Solange Expertenmuster ausgeführt wird, erfolgt keine Tonausgabe. ✎✎ Nur verfügbar im Modus DTV, Component und HDMI. ■■ Nur RGB-Modus (Aus / Rot / Grün / Blau): Sie können die Farbe oder den Farbton der Bildanteile Rot, Grün oder Blau von einem externen Gerät (DVD-Player, Heimkinosystem usw.) einstellen. ■■ Farbraum (Auto / Nativ / Benutzerdefiniert): Stellen Sie den Bereich der Farben ein, aus denen das Bild erstellt wird. Wenn Sie Farbe, Rot, Grün, Blau und Zurückset. anpassen möchten, stellen Sie Farbraum auf Benutzerdefiniert ein. 3/27/2010 8:41:22 PM R-Offset / G-Offset / B-Offset: Sie können die Dunkelheit jeder Farbe (Rot, Grün und Blau) einstellen. R-Gain/G-Gain/B-Gain: Sie können die Helligkeit jeder Farbe (Rot, Grün und Blau) einstellen. Zurücksetzen: Hiermit setzen Sie den Weißabgleich auf die Standardwerte zurück. ■■ 10 P Weißabgleich (Aus / Ein): Steuern des Weißabgleichs in 10-Punkt-Schritten durch Einstellen der Helligkeit des roten, grünen und blauen Signals. ■■ Farbtemperatur (Kalt / Normal / Warm1 / Warm2) Warm1 oder Warm2 werden nur aktiviert, wenn der Bildmodus auf Dynamisch eingestellt ist. Sie können die Einstellungen für jedes externe Gerät einstellen und speichern, das Sie an das Fernsehgerät angeschlossen haben.

■■ Größe: Möglicherweise verfügt auch Ihr Kabel-/Satellitenreceiver über eigene Bildschirmformate. Allerdings empfehlen wir dringend, dass Sie die meiste Zeit den 16:9-Modus verwenden. ✎✎ Diese Funktion ist verfügbar, wenn der Bildmodus Automatische Breite: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis 16:9 ein. ✎✎ Manche USB-Geräte unterstützen diese Funktion 16:9 : Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 für DVDs oder Breitbildsendungen einzustellen. Intervall: Wählen Sie das Intervall zum Einstellen. Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3. Einstellen der Position mit den Tasten ▲, ▼. auf Film und der externe Eingang auf HDMI oder Komponente eingestellt ist. möglicherweise nicht. Rot: Einstellen des Rotpegels. Grün: Einstellen des Grünpegels. Blau: Einstellen des Blaupegels. Zurücksetzen: Zurücksetzen von 10 P Weißabgleich auf die Standardwerte. ■■ Hautton: Betonen des Rosaanteils im „Hautton“. ■■ Kantenglättung (Aus / Ein): Hervorheben von Objektbegrenzungen. ■■ xvYCC (Aus / Ein): Durch Aktivieren des xvYCC-Modus vergrößern Sie die Detailtreue und den Farbraum beim Abspielen von Filmen auf einem externen Gerät (z. B. DVD-Player), das an den HDMI- oder Component INEingang angeschlossen ist. ✎✎ Diese Funktion ist verfügbar, wenn der Bildmodus auf Film und der externe Eingang auf HDMI oder Komponente eingestellt ist. ✎✎ Manche USB-Geräte unterstützen diese Funktion möglicherweise nicht. Bildoptionen ✎✎Im PC-Modus können Sie nur Farbtemp., Größe und Aktivierung des Einbrennschutzes nach einstellen. : Normal Größe : Autom. Breit Bildschirmmodus : 16:9 Digit. Rauschfilter : Auto MPEG-Rauschfilter : Auto HDMI-Schwarzp. : Normal Filmmodus

Zoom: Wählen Sie diese Option aus, um das 16:9-Breitbild auf die volle Bildschirmhöhe zu vergrößern. Einstellen der Position oder Größe mit den Tasten ▲, ▼.

4:3 : Dies ist die Standardeinstellung zum Anzeigen von Filmen und herkömmlichen Fernsehsendungen. Verwenden Sie nicht über längere Zeit hinweg das 4:3-Format. Spuren der links, rechts und in der Mitte angezeigten Rahmen können zum Einbrennen von Bildern (Einbrennen) führen, was nicht von der Garantie abgedeckt ist.

Bildanpassung: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p / 1080i / 1080p) oder Komponentensignalen (1080i / 1080p) vollständig und ohne Beschneidung angezeigt. ✎✎HINWEIS xx Nach Auswahl von Bildschirmanpassung im Modus HDMI (1080i / 1080p) oder Component (1080i / 1080p):

1. Drücken Sie die Taste ◄ oder ►, um die Option

Position auszuwählen.

2. Drücken Sie die ENTERE.

3. Positionieren Sie das Bild mit den Tasten

▲, ▼, ◄ oder ►. xx Je nach Signalquelle können die Bildgrößenoptionen variieren. xx Die verfügbaren Elemente können in Abhängigkeit vom Bildoptionen Farbtemp. 03 Grundfunktionen ■■ Weißabgleich: Einstellen der Farbtemperatur für ein natürlicheres Bild.

U Verschieben E Eingabe R Zurück ausgewählten Modus variieren. xx Im PC-Modus können nur die Modi 16:9 und 4:3 eingestellt werden. xx Sie können die Einstellungen für jedes externe Gerät einstellen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben. xx Wenn Sie die Funktion Bildschirmanpassung zusammen mit einem HDMI 720p-Signal verwenden, wird eine Zeile wie bei Overscan oben, unten, links und rechts abgeschnitten. ■■ Bildschirmmodus (16:9 / Breitenzoom / Zoom / 4:3): Verfügbar nur, wenn die Bildgröße auf Autom. Breit eingestellt ist. Sie können die gewünschte Bildgröße beim 4:3-Breitbilddienst oder der Originalgröße bestimmen. Für jedes Europäische Land ist eine andere Bildgröße erforderlich. Diese Funktion ist im PC-, Komponenten- oder HDMIModus nicht verfügbar.

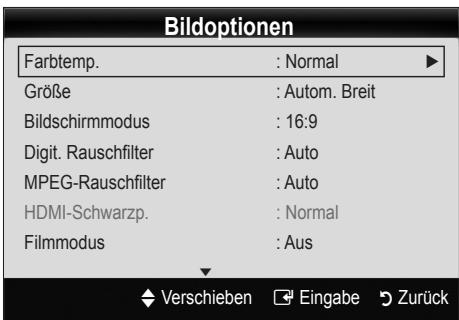

3/27/2010 8:41:23 PM Grundfunktionen ■■ Digit. Rauschfilter (Aus / Gering / Mittel / Hoch / Auto / Auto-Anzeige): Wenn das Sendesignal schwach ist, können statisches Rauschen und Geisterbilder erscheinen. Wählen Sie diejenige der Optionen, bei der das beste Bild angezeigt wird. Auto-Anzeige: Anzeige der Signalstärke beim Wechseln zwischen Analogkanälen. Nur für Analogkanäle verfügbar.

✎✎ Wenn die Säule grün ist, empfangen Sie das bestmögliche Signal. ■■ MPEG-Rauschfilter (Aus / Gering / Mittel / Hoch / Auto): Reduziert das MPEG-Rauschen, um besserte Bildqualität zu ermöglichen. ✎✎ Im PC-Modus deaktiviert. ■■ HDMI-Schwarzpegel (Normal / Gering): Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

Nur im HDMI-Modus (RGB-Signale) verfügbar. ■■ Filmmodus (Aus / Auto1 / Auto2): Sie können das Fernsehgerät so einstellen, dass eine Filmsignal aus allen Quellen automatisch empfangen und verarbeitet und das Bild auf die optimale Qualität eingestellt werden kann. ✎✎ Verfügbar bei TV, AV, COMPONENT (480i / 1080i) und HDMI (480i / 1080i). ■■ Motion Plus (Aus / Klar / Standard / Glätten / Benutzerdefiniert / Demo): Beseitigt das Verschwimmen schneller Szenen mit viel Bewegung und sorgt für ein klareres Bild. ✎✎ Wenn Sie Motion plus wählen, kann es zu Bildrauschen auf dem Bildschirm kommen. In diesem Fall sollten Sie Motion plus deaktivieren (Aus). Unschärfeminderung: Hiermit passen Sie die Unschärfeminderung bei Videosignalen an. Judder-Minderung: Hiermit passen Sie die Minderung stockender Bewegungen beim Abspielen von Filmen an. Zurücksetzen: Hiermit setzen Sie die benutzerdefinierten Einstellungen zurück. ■■ Aktivierung des Einbrennschutzes nach (2 Std. / 4 Std. / 8 Std. / 10 Std. / Aus) Wenn längere Zeit das gleiche Bild angezeigt wird, greift der Einbrennschutz. ¦¦ Fernsehen mit der 3D-Funktion

DIE FOLGENDEN WARNHINWEISE EHE SIE ODER IHR

[ Achtung xx Beim Anschalten des Fernsehgeräts können sich die linke und rechte Seite von 3D-Bildern stärker als üblich überlagern. Es kann eine Weile dauern, bis die Bildqualität optimiert ist. xx Der 3D-Effekt wird von unterschiedlichen Betrachtern verschieden wahrgenommen. Möglicherweise können Sie den 3D-Effekt überhaupt nicht wahrnehmen, wenn die Stärken des linken und des rechten Glases Ihrer Brille deutlich voneinander abweichen. xx Die Eltern müssen ihre Kinder im Teenageralter oder jünger beim 3D-Fernsehen genau beobachten. xx Warnung bezüglich Lichtepilepsie und anderer Gesundheitsrisiken –– Manche Zuschauer bekommen einen epileptischen Anfall oder einen Schlag, wenn Sie blinkende

Bilder oder Blinklichter sehen, wie sie in manchen Fernsehfilmen oder Videospielen vorkommen. Konsultieren Sie Ihren Arzt, ehe Sie die 3D-Funktion nutzen, wenn es bei Ihnen oder Verwandten von Ihnen eine Vorgeschichte mit Epilepsie oder Schlägen gibt. –– Auch Personen ohne eigene oder familiäre Vorgeschichte mit Epilepsie oder Herzschlag können, ohne es zu wissen, eine undiagnostizierte Veranlagung für Lichtepilepsie haben.“ –– Wenn bei Ihnen irgendwelche der folgenden Symptome auftreten, hören Sie sofort auf, 3D-Bilder anzusehen und wenden Sie sich an einen Facharzt: (1) Sehstörungen, (2) Benommenheit, (3) Schwindel, (4) Unwillkürliche Bewegungen des Auges oder der Muskeln, (5) Verwirrung, (6) Übelkeit, (7) Bewusstseinseintrübungen, (8) Konvulsionen, (9) Krämpfe und/oder (10) Orientierungslosigkeit. Eltern sollten ihre Kinder beobachten und nachfragen, ob irgendwelche der obigen Symptome aufgetreten sind. Bei Kindern und Teenagern können solche Symptome eher als bei Erwachsenen auftreten. xx Beachten Sie, dass längeres Fernsehen in zu großer Nähe zum Bildschirm die Augen schädigen kann. xx Beachten Sie, dass längeres Fernsehen mit der 3D-Aktivbrille Kopfschmerzen und Erschöpfung verursachen kann. Wenn Sie Kopfschmerzen, Müdigkeit oder Benommenheit verspüren, hören Sie sofort auf und machen Sie eine Pause. xx Manche 3D-Bilder können den Zuschauer erschrecken. Schwangere, ältere Menschen, Personen mit Epilepsie oder einer schweren Erkrankung sollten es vermeiden, die 3D-Funktion des Geräts zu verwenden. xx Wir raten vom Genuss der 3D-Bilder ab, wenn Sie sich in schlechter körperlicher Verfasung befinden, übermüdet sind oder Alkohol getrunken haben. xx Denken Sie weiterhin an Ihre Umgebung. Dieses Gerät soll Sie umfassend gefangen nehmen. Verwenden Sie es als NICHT in der Nähe von ungesicherten Treppen und Trppenhäusern, Kabeln, Brüstungen oder anderen Objekten, bei denen die Möglichkeit besteht, dass Sie darüber stolpern, dagegenstoßen oder darüber hinweg stürzen bzw. dass sie einstürzen oder zerbrechen. Sie können sich erschrecken oder werden dazu verführt, die 3D-Bilder für real zu halten und deshalb in der Nähe stehende Gegenstände zu zerschlagen und sich zu verletzen, weil Sie sich bewegen. xx Verwenden Sie die 3D-Aktivbrille nur bestimmungsgemäß. Wenn Sie die 3D-Aktivbrille mit HDMI/DVI für andere Zwecke (z. B. als Brille, Sonnenbrille oder Schutzschutzbrille usw.) tragen, können Sie sich körperliche Schäden zufügen und Ihre Sehkraft schwächen. xx Schalten Sie die 3D-Aktivbrille ein, wenn Sie 3D-Bilder sehen. xx Schalten Sie die 3D-Brille aus, wenn Sie sie nicht verwenden. Wenn Sie die 3D-Brille eingeschaltet lassen, wird die Lebensdauer der Batterie verkürzt. xx Achten Sie darauf, dass Kinder die Batterien nicht in den Mund nehmen, nachdem diese aus der 3D-Brille entfernt wurden. Bewahren Sie Batterien an Stellen auf, die für Kinder und Kleinkinder nicht erreichbar sind. xx Durch das Eintauchen in die Bilder können sich negative Effekte wie Reisekrankheit, nachwirkende Wahrnehmunsstörungen, Orientierungslosigkeit, Augenbelastung und schlechtere Körperhaltung herausbilden. Legen Sie deshalb häufig Pausen ein, da Deutsch BN68-02808BFGH_Ger.indb 18 3/27/2010 8:41:23 PM Schachbrett Frequenz Zeigt die Bilder für das linke und rechte Auge abwechselnd in Pixeln an. Zeigt die Bilder für das linke und rechte Auge abwechselnd in Rahmen an. ✎✎ “Nebeneinander“ und „Übereinander“ stehen nur bei den Auflösungen 720p, 1080i und 1080p in den Modi DTV, HDMI und USB zur Verfügung, oder wenn das Gerät bei Anschluss mit einem HDMI/DVI-Kabel auf PC eingestellt ist. 03 Grundfunktionen Sie auf diese Weise die Gefahr solcher Effekte reduzieren. Dies wird auch bei anderen Geräten wie Keyboards und Computermonitoren empfohlen, bei man dazu neigt, sie zu fixieren oder sich darauf zu konzentrieren. Wenn an Ihren Augen Anzeigen von Ermüdung oder Trockenheit auftreten, oder wenn bei Ihnen eines oder mehrere der obigen Symptome auftreten, verwenden Sie das Gerät nicht mehr. Erst 30 Minuten nachdem alle Symptome verschwunden sind, dürfen Sie es wieder nutzen. xx Der ideale Betrachtungsabstand beträgt mindestens das Dreifache der Bildschirmhöhe. Wir empfehlen, sich so hinzusetzen, dass die Augen des Betrachters auf einer Höhe mit dem Bildschirm liegen. ✎✎ „Vertikale Streifen“, „Line by Line (Horizontal

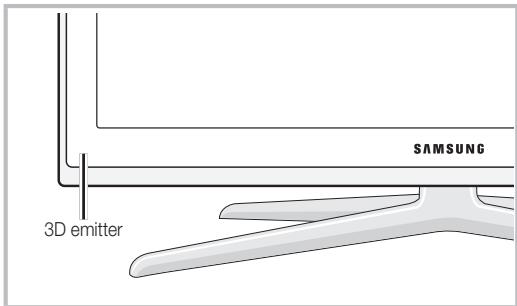

Mit dieser aufregenden neuen Funktion können Sie Inhalte räumlich anzeigen. Damit Sie diese Funktion volll genießen können, müssen Sie eine Samsung-3D-Aktivbrille (SSG-2100AB, SSG-2200AR, SSG-2200KR) erwerben. Die 3D-Aktivbrille von Samsung wird gesondert vertrieben. Weitere Informationen erhalten Sie bei dem Händler, bei dem Sie das Fernsehgerät gekauft haben. getrennt)“ und „Schachbrett“ sind nur verfügbar, wenn die Auflösung auf PC-Modus (mit Anschluss über HDMI/DVI-Kabel) eingestellt ist. ✎✎ „Frequenz“ zeigt die Frequenz (nur 60 Hz) an, wenn die Auflösung auf PC eingestellt ist. ■■ 3D → 2D (Aus / Ein): Anzeigen nur des Bilds für das linke Auge. ✎✎ Diese Funktion ist deaktiviert, wenn der 3D-Modus auf „2D → 3D“ oder Aus eingestellt ist. ■■ 3D View point: The overall adjustment of 3D perspective. ✎✎ Diese Funktion ist deaktiviert, wenn der 3D-Modus auf „2D → 3D“ oder Aus eingestellt ist. ■■ Farbtiefe: Einstellen von Fokus / Tiefe im Modus „2D → 3D“. ✎✎ Diese Funktion ist nur aktiviert, wenn der 3D-Modus auf „2D → 3D“ eingestellt ist. 3D emitter ■■ Bildkorrektur: Anpassen des Bilds an das linke und rechte Auge. ✎✎Wenn sich ein Hindernis zwischen dem Sender und der 3D-Aktivbrille befindet, tritt möglicherweise nicht der richtige 3D-Effekt ein. ■■ 3D-Modus: Wählen Sie das 3D-Eingangsformat. ✎✎ Wenn Sie den 3D-Effekt voll erfahren möchten, setzen Sie zuerst die 3D-Aktivbrille auf und wählen Sie dann den 3D-Modus aus der nachfolgenden Liste aus, mit dem Sie das beste 3D-Erlebnis erzielen. 3D Modus Funktion Aus Deaktiviert die 3D-Funktion. 2D → 3D Nebeneinander Oben und Unten. Horizontal getrennt Vertikale Streifen Ändern eines 2D Bilds in 3D. Anzeigen von zwei Bildern neben einander. Anzeigen von zwei Bildern über einander. Zeigt die Bilder für das linke und rechte Auge abwechselnd in Reihen an. Zeigt die Bilder für das linke und rechte Auge abwechselnd in Spalten an. ■■ 3D-Autoansicht (Aus / Ein): Wenn 3D-Autoansicht aktiviert Ein ist, wird ein HDMI-Signal im Format „Nebeneinander“ mit einer der nachfolgenden Aufösungen automatisch auf 3D umgeschaltet. In diesem Fall müssen vom HDMI 1.4-Sender die richtigen 3D-Informationen gesendet werden. ✎✎ Wenn ein 3D-Fehler auftritt, weil die 3D-Informationen fehlerhaft sind, deaktivieren (Aus) Sie 3D-Autoansicht und wählen Sie einen 3D-Modus manuell mit Hilfe der 3D-Taste oder dem entsprechenden Menübefehl. ✎✎ Unterstützte Auflösungen (nur 16:9) Auflösung 1280 x 720p 1920 x 1080i 1920 x 1080p Frequenz (Hz) 50 / 60 Hz 50 / 60 Hz 24 / 30 / 50 / 60 Hz Untersützte Auflösungen im HDMI PC-Modus Die Auflösung für den HDMI PC-Modus ist für Eingangssignale mit 1920 x 1080 optimiert. Eine andere Eingabeauflösung als 1920 x 1080 kann in 3D oder im Vollbildmodus nicht richtig angezeigt werden. Deutsch BN68-02808BFGH_Ger(1-25).indd 19

3/27/2010 8:56:50 PM Grundfunktionen (je nach Modell) So zeigen Sie ein 3D-Bild an ✎✎HINWEIS

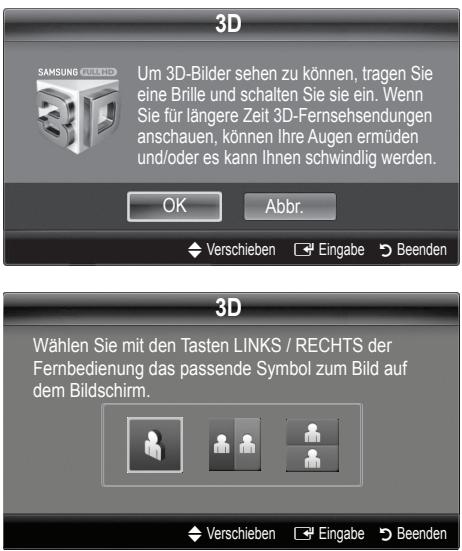

Um 3D-Bilder sehen zu können, tragen Sie eine Brille und schalten Sie sie ein. Wenn Sie für längere Zeit 3D-Fernsehsendungen anschauen, können Ihre Augen ermüden und/oder es kann Ihnen schwindlig werden.

Vor dem ersten Verwenden der 3D-Funktion... Abbr. U Verschieben E Eingabe R Beenden xx Wenn Sie 3D-Bilder unter einer Leuchtstoffröhre (50 Hz – 60 Hz) oder einer 3-Bandleuchte sehen, bemerken Sie möglicherweise ein leichtes Flackern. Dimmen Sie in diesem Fall das Licht oder schalten Sie es aus. xx Der 3D-Modus wird in den folgenden Situationen automatisch deaktiviert: Wechseln des Kanals oder der Signalquelle und beim Zugriff auf Media Play oder Internet@TV. xx Manche Bildfunktionen werden im 3D-Modus

Wählen Sie mit den Tasten LINKS / RECHTS der Fernbedienung das passende Symbol zum Bild auf dem Bildschirm. deaktiviert. xx PIP und Übertragungen von Datendiensten stehen im 3D-Modus nicht zur Verfügung. xx Datendienste (MHEG / MHP) stehen im 3D-Modus nicht zur Verfügung. xx 3D-Aktivbrillen anderer Hersteller werden U Verschieben E Eingabe R Beenden

1. Drücken Sie auf die Taste CONTENT, damit das Menü

Inhalte anzeigen angezeigt wird.

2. Drücken Sie dann auf ◄ oder ►, und wählen Sie 3D.

Um 3D-Bilder sehen zu können, tragen Sie eine Brille und schalten Sie sie ein. Wenn Sie für längere Zeit 3D-Fernsehsendungen anschauen, können Ihre Augen ermüden und/oder es kann Ihnen schwindlig werden.

3. Wählen Sie OK, und drücken Sie dann auf die

4. Mit den Tasten ◄ oder ► auf Ihrer Fernbedienung

wählen Sie den gewünschten 3D-Modus des Bilds. ✎✎ Einige 3D-Modi werden nicht unterstützt (abhängig von Format und der Signalquelle) Unterstützte Formate und technische Betriebsdaten für HDMI 1.4 wird, kann es eine Weile dauern, bis die 3D-Anzeige optimiert ist. xx Die 3D-Aktivbrille funktioniert möglicherweise nicht korrekt, wenn in der Nähe der Brille oder des Fernsehgeräts andere 3D-Geräte oder elektronische Apparate eingeschaltet sind. Wenn ein solches Problem auftritt, halten Sie andere elektronische Geräte so weit wie möglich von der 3D-Aktivbrille entfernt. xx Wenn Sie Bilder aus einer 3D-Quelle mit 50 Hz und aktiviertem Spielemodus ansehen, nehmen optisch sensible Seher bei hellen Abbildungen möglicherweise ein Flimmern wahr. xx Die Fotos aus Media Play werden nur im Modus „2D → 3D“ angezeigt. xx Wenn Sie auf der Seite liegen, werden die 3D-Effekte möglicherweise nicht angezeigt. Quellsignalformat Standard HDMI 1.4 3D 1920x1080p@24Hz x 2 1920x2205p@24Hz 1280x720p@60Hz x 2 1280x1470p@60Hz 1280x720p@50Hz x 2 1280x1470p@50Hz Bei 3D-Videosignalen in einem der obigen Formate wird der Modus automatisch auf 3D-Modus umgeschaltet. Für HDMI 1.4 bei 24 Hz wird das Fernsehbild wie folgt optimiert: –– Auflösung im ersten Anzeigemodus: Wenn Auto Motion Plus deaktiviert Aus oder auf Clear (Klar) bzw. Standard eingestellt ist, können Sie das Video bei einer für die Auflösung des Quellsignals optimierten hohen Auflösung anzeigen. –– Anzeigemodus für Judder-Minderung: Wenn Auto Motion Plus auf Glätten oder Benutzrdef. eingestellt ist, sehen Sie ein geglättetes Bild ohne Judder.

möglicherweise nicht unterstützt. xx Wenn das Fernsehgerät erstmals angeschaltet xx Wenn Sie 3D-Filme anschauen, achten Sie darauf, innerhalb des Betrachtungswinkels und der optimalen Fernsehdistanz zu bleiben. –– Andernfalls können Sie die 3D-Effekte möglicherweise nicht richtig genießen. xx Wenn der Sender am Fernsehgerät wegen eines geänderten Betrachtungswinkels oder einer zu großen Distanz getrennt wird, schaltet sich die 3D-Aktivbrille nach 30 Sekunden automatisch aus. In diesem Fall blinkt die rote LED drei Mal. Deutsch BN68-02808BFGH_Ger.indb 20 3/27/2010 8:41:26 PM Zurücksetzeb Ihres aktuellen Bildmodus auf ihre Standardeinstellungen. ¦¦ Einstellen des Fernsehgeräts mithilfe Ihres PCs Stellen Sie die Signalquelle auf PC ein. Autom. Einstellung t Stellen Sie die Frequenzen/Positionen ein und lassen Sie die Feinstellung automatisch durchführen. ✎✎Nicht verfügbar bei Anschluss mit einem HDMI/DVI-Kabel. Bildschirm ■■ Grob / Fein: Entferneb oder Reduzieren von Bildrauschen. Falls sich das Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein Grob. Führen Sie dann erneut eine Feinabstimmung durch. Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist. ■■ Position: Einstellen der Position des PC-Fensters mit den Richtungstasten (▲ / ▼ / ◄ / ►). ■■ Bild zurücksetzen: Zurücksetzen des Bilds auf die Standardwerte. Verwenden Ihres Computers als Computerbildschirm (PC) Konfigurieren Ihrer PC-Software (unter Windows XP) Je nach der Version von Windows und der Grafikkarte können die tatsäch angezeigten Dialogfelder auf Ihrem PC abweichen. In fast jedem Fall aber werden die gleichen grundlegenden Einstellungen vorgenommen. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

1. Klicken Sie im Startmenü von Windows auf „Systemsteuerung”.

2. Wenn das Fenster der Systemsteuerung angezeigt wird,

klicken Sie auf „Darstellung und Designs”. Ein Dialogfeld wird geöffnet.

3. Klicken Sie auf „Anzeige“. Anschließend wird ein Dialogfeld

4. Klicken Sie im Dialogfeld Anzeige auf die Registerkarte

„Einstellungen”. yy Stellen Sie die richtige Größe (Bildschirmauflösung) ein [Optimal: 1920 x 1080 Pixel] yy Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung “60” oder “60 Hz” ausgewählt werden. Andernfalls klicken Sie einfach auf OK, um das Dialogfeld zu schließen. ¦¦ Ändern des Tonmodus SRS TheaterSound t

Standard: Auswahl des normalen Tonmodus. Musik: Betont die Musik im Verhältnis zu Stimmen. Film: Ermöglicht optimale Tonwiedergabe für Filme. Klare Stimme: Betont Stimmen im Verhältnis zu anderen Geräuschen. ■■ Verstärken: Erhöht die Lautstärke hochfrequenter Töne, damit hörgeschädigte Personen den Ton besser verstehen können. ¦¦ Anpassen der Toneinstellungen Equalizer Anpassen des Tonmodus (nur im Standardtonmodus) ■■ Balance L/R: Anpassen der Balance zwischen dem linken und dem rechten Lautsprecher. ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Einstellung der Frequenzbänder): Einstellen der Lautstärke für die unterschiedlichen Frequenzbänder. ■■ Zurücksetzen: Zurücksetzen der Equalizereinstellungen auf die Standardwerte. ¦¦ Tonsystem, usw. SRS TheaterSound (Aus / Ein) t (nur im Standardtonmodus) Diese Funktion ermöglicht durch HRTF-Technologie (Head Related Trasfer Function) virtuellen 5.1 Kanalton bei einem einzigen Lautsprecherpaar oder Kopfhörer. SRS TruDialog (Aus / Ein) (nur im Standardtonmodus) Mitr dieser Funktion können SIe die Lautstärke einer Stimme gegenüber der Hintergrundmusik oder den Toneffekten erhöhen, so dass Dialoge während einer Show besser zu verstehen sind. Deutsch BN68-02808BFGH_Ger.indb 21 03 Grundfunktionen Tonmenü Bild zurücksetzen (OK / Abbrechen)

3/27/2010 8:41:27 PM Grundfunktionen Wiedergabesprache Zusätzliche Einstellung (nur digitale Sender) Sie können die Standardsprache für Audio ändern. (nur digitale Sender) ■■ DTV-Audiolautstärke (MPEG / HE-AAC): Mit dieser Funktion können Sie die Ungleichheit eines Stimmensignals (dies ist eines der bei einer digitalen Fernsehsendung empfangenen Signale) auf die gewünschte Höhe reduzieren. ✎✎Welche Sprache verfügbar ist, hängt von der jeweiligen Sendung ab. Audioformat (MPEG / Dolby Digital 5.1) (nur digitale Sender) Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher als auch den Audioreceiver verwenden, kann es aufgrund der Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie in diesen Fall die TV-Lautsprecher. Die Audioformat- Option richtet sich nach der jeweiligen Sendung. Dolby Digital-5.1-Kanalton steht nur zur Verfügung, wenn Sie einen externer Lautsprecher über ein optisches Kabel anschließen.

Audio für Sehgeschädigte (nicht überall verfügbar) (nur Digitalkanäle) Diese Funktion verarbeitet den Audiostream für den Audiokommentar (Audio für Sehgeschädigte), der vom Sender zusammen mit dem Vordergrundton übertragen wird. ■■ Audio für Sehgeschädigte (Aus / Ein): Hiermit wird der Audiokommentar für Sehbehinderte einund ausgeschaltet. ■■ Lautstärke: Hiermit regeln Sie die Lautstärke des Audiokommentars für Sehgeschädigte. Automatische Lautstärke (Aus / Normal / Nacht) Wählen Sie Normal, um die verschiedenen Kanäle auf die gleiche Lautstärke einzustellen. ■■ Nacht: Dieser Modus ermöglicht besseren Ton als im Modus Normal, denn er ist fast rauschfrei. Das ist beispielsweise bei Nacht nützlich. Lautsprecherauswahl (Ext. Lautsprecher / Lautsprecher auswählen) Es kann aufgrund unterschiedlicher Decodierungsgeschwindigkeiten des Hauptlautsprechers und des Audioreceivers zu Echoeffekten kommen. Stellen Sie das Fernsehgerät in diesem Fall auf Ext. Lautsprecher ein. ✎✎Prüfen Sie, ob Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist. xx TV-Lautsprecher: Aus, Ext. Lautsprecher: Ein ✎✎Wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, verwenden Sie die folgenden Einstellungen. xx TV-Lautsprecher: Ein, Ext. Lautsprecher: Ein ✎✎Ohne Videosignal werden beide Lautsprecher stummgeschaltet.

✎✎ Entsprechend dem Typ des Sendesignals kann

MPEG / HE-AAC im Bereich von -10 dB bis 0 dB eingestellt werden. Um die Lautstärke zu erhöhen oder zu vermindern, stellen Sie den Bereich zwischen 0 bzw. -10 ein. ■■ SPDIF-Ausgabe: SPDIF (Sony Philips Digital InterFace) ermöglicht digitalen Ton und reduziert die an Lautsprecher und verschiedene andere digitale Geräte (z. B. DVD-Player) übertragenen Störungen. Audioformat: Während des Empfangs einer digitalen Fernsehsendung können Sie bei den Optionen PCM oder Dolby Digital das digitale Audioausgabeformat (SPDIF) auswählen. Durch Anschließen von 5.1-Kanallautsprechern in einer Dolby Digital-Konfiguration maximieren Sie Ihre interaktive 3D-Raumerfahrung. Audioverzögerung: Korrektur von Audio/VideoFehlsynchronisierungen, wenn Sie Fernsehsendungen oder Videos ansehen und die digitalen Audiosignale mit einem externen Gerät (z, B. einem AV-Receiver) ausgeben (0ms ~ 250ms).

■■ Dolby Digital-Komp. (Line / RF): Diese Funktion minimiert die Lautstärkeunterschiede zwischen einem Dolby Digital-Signal und einem Sprachsignal (d.h. MPEG-Audio, HE-AAC, ATV-Ton). Wählen Sie Line, um Ton mit großer Dynamik zu erzielen, und RF, um beispielsweise bei Nacht die Lautstärkeunterschiede zwischen lauten und leisen Tönen zu reduzieren. Line: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -31 dB (Bezugswert) auf entweder -20 dB oder -31 dB ein. RF: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -20 dB (Bezugswert) auf entweder -10 dB oder -20 dB ein.

Ton zurücksetzen (OK / Abbr.) Hiermit setzen Sie alle Toneinstellungen auf die Standardwerte zurück. ¦¦ Tonmodus auswählen t Wenn Sie Dual I-II einstellen, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm angezeigt. Audiosystem Mono Stereo Dual Mono Stereo NICAM Stereo Dual A2Stereo Dual I-II Mono Stereo ↔ Mono Dual I ↔ Dual II Mono Mono ↔ Stereo Mono → Dual I Dual II Standard Automatischer Wechsel Dual-I Automatischer Wechsel Dual-I Deutsch BN68-02808BFGH_Ger.indb 22 3/27/2010 8:41:27 PM ¦¦ Einstellen des Ein-/Ausschalttimers ✎✎Diese Funktion ist nur bei einem Stereosignal aktiviert. ✎✎Nur verfügbar, wenn die Eingang squelle auf TV ■■ Timer 1 / Timer 2 / Timer 3: Sie können drei verschiedene Einstellungen für den Ein-/Ausschalttimer vornehmen. Voraussetzung dafür ist, dass Sie die Uhr gestellt haben. umgeschaltet wird, sollten Sie zu mono wechseln. eingestellt ist. Einstellungsmenü Timer 1 Anschaltzeit

Deaktiv. ¦¦ Einstellen der Uhrzeit

Zeit Lautstärke ■■ Uhr: Die Uhr muss eingestellt werden, damit Sie die verschiedenen Timerfunktionen des Fernsehgeräts verwenden können. Wiederh. Quelle

OO Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt. ✎✎ Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen. Uhr-Modus (Auto / Manuell) ✎✎ Je nach Sendestation und Signal ist die automatisch eingestellte Zeit möglicherweise nicht korrekt. In diesem Fall müssen Sie die Zeit manuell einstellen. ✎✎ Die Antenne muss angeschlossen sein, damit die Zeit automatisch eingestellt werden kann. Uhrzeit einstellen: Manuelles Einstellen von Tag, Monat, Jahr, Stunde und Minute. ✎✎ Verfügbar nur, wenn der Uhr-Modus auf Manuell eingestellt ist. Zeitzone: Sie können Ihre Zeitzone auswählen. ✎✎ Diese Funktion ist nur verfügbar, wenn Sie Uhrmodus auf Auto eingestellt haben. ✎✎ Je nach Sendestation und Signal erfolgt die automatische Zeiteinstellung möglicherweise nicht korrekt. In diesem Fall müssen Sie die Zeit manuell einstellen. ¦¦ Verwenden des Sleep-Timers ■■ Sleep-Timer t: Mit dieser Funktion wird das Fernsehgerät nach Ablauf einer vorher eingestellten Zeit automatisch abgeschaltet. (30, 60, 90, 120, 150 und 180 Minuten). ✎✎ Um den Sleep-Timer abzubrechen, wählen Sie Aus.

03 Grundfunktionen ✎✎Falls das Stereosignal schwach ist und automatisch Einmal

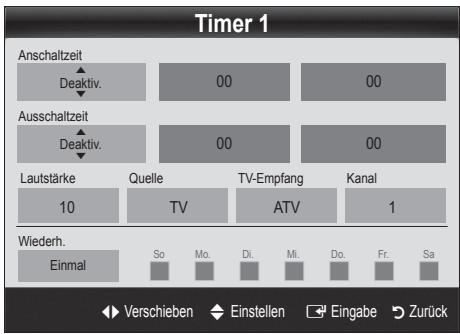

E Eingabe R Zurück Anschaltzeit / Ausschaltzeit:Stellen Sie Stunde und Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. (Wenn Sie mit den Einstellungen fertig sind, aktivieren Sie den Timer mit Aktivieren). Lautstärke: Stellen Sie die gewünschte Lautstärke ein. Source: Sie können den TV oder USB-Inhalt einstellen, der beim automatischen Einschalten des Fernsehers wiedergegeben wird. (USB kann nur dann ausgewählt werden, wenn ein USB-Gerät an den Fernseher angeschlossen ist) TV-Empfang (wenn die Quelle auf TV eingestellt ist): Wählen Sie ATV oder DTV. Kanal (wenn die Quelle auf TV eingestellt ist): Wählen Sie den gewünschten Kanal. Inhalt (wenn die Quelle auf USB eingestellt ist): Wählen Sie auf dem USB-Gerät einen Ordner mit Musik- oder Fotodateien, die beim automatischen Anschalten des Fernsehgeräts angezeigt werden. ✎✎HINWEIS xx Die Timerfunktion arbeitet nicht fehlerfrei, wenn es auf dem USB-Gerät keine Musikdatei gibt oder der Ordner mit der Musikdatei nicht markiert ist. xx Wenn auf dem USB-Gerät nur eine Fotodatei gespeichert ist, wird keine Diashow gestartet. xx Wenn der Ordnername zu lang ist, kann der Ordner nicht ausgewählt werden. xx Jedem USB-Gerät, das Sie verwenden, wird ein eigener Ordner zugewiesen. Wenn Sie mehr als eine SUB-Gerät den selben Typs verwenden, vergewissern Sie sich, dass die den einzelnen USBGeräten zugewiesenen Ordner unterschiedliche Namen tragen. Wiederholen: Wählen Sie Einmal, Täglich, Mo - Fr, Mo Sa, Sa - So, oder Manuell, um den Wert Ihren Wünschen entsprechend einzustellen. Wenn Sie Manuell wählen, können Sie den Tag einstellen, an dem der Timer aktiviert werden soll. Das Symbol c zeigt an, dass der Tag gewählt ist.

✎✎Automatische Ausschaltung (nur dann verfügbar, wenn das Fernsehgerät von Timer eingeschaltet wurde): Um eine eventuelle Überhitzung zu verhindern, wird das Fernsehgerät nach 3 Stunden im Leerlauf automatisch ausgeschaltet. Deutsch BN68-02808BFGH_Ger.indb 23

3/27/2010 8:41:28 PM Grundfunktionen ¦¦ Sperren von Programmen Untertitel Sicherheit Mit diesem Menü legen Sie den Untertitel modus fest. ✎✎Der Eingabefenster für die PIN wird angezeigt, ehe das Einstellungsfenster geöffnet wird. ✎✎Geben Sie die vierstellige Standard-PIN ein: „0-0-0-0“. Ändern Sie die PIN mit der Option PIN ändern. ■■ Kindersicherung (Aus / Ein): Sie können Kanäle im KanalManager sperren, damit unberechtigte Benutzer, z. B. Kinder, für sie nicht geeignete Sendungen sehen. Nur verfügbar, wenn die Eingang squelle auf TV eingestellt ist.

■■ Sicherungsstufe (Alterseinstellung): Mit einem benutzerdefinierten 4-stelligen PIN-Code verhindern Sie, dass unbefugte Benutzer (z. B. Kinder), ungeeignete Sendungen sehen. Alle zulassen: Hiermit können Sie alle Altersbeschränkungen aufheben. Die Optionen für die Sicherungsstufe können in Abhängigkeit vom jeweiligen Land variieren.

■■ PIN ändern: Sie können Ihre zum Einrichten des Fernsehgeräts benötigte persönliche Kennnummer ändern. ✎✎ Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf „0-0-0-0“ zurückzusetzen: POWER (Aus) → MUTE → 8 → 2 → 4 → POWER (Ein). ¦¦ Weitere Funktionen Sprache ■■ Menüsprache: Stellen Sie die Menüsprache ein. ■■ Teletextsprache: Einstellen der gewünschten Teletextsprache. Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.

■■ Voreinstellung (Primäre Wiedergabesprache / Sekundäre Wiedergabesprache / Primäre Untertitelsprache / Sekundäre Untertitelsprache / Primäre Teletextsprache / Sekundäre Teletextsprache): Wählen Sie eine Sprache aus, die als Standardsprache verwendet wird, wenn Sie einen Kanal auswählen.

✎✎Die Untertitelfunktion kann nicht verwendet werden, wenn sich die Quelle im Modus Component oder HDMI befindet. ■■ Untertitel (Aus / Ein): Untertitel aktivieren oder deaktivieren. ■■ Modus (Normal / Schwerhörig): Hiermit können Sie den Modus der Untertitelfunktion einstellen. ■■ Untertitelsprache: Hiermit können Sie die Untertitelsprache festlegen. ✎✎ Wenn das Programm, das Sie gerade sehen, die Funktion Schwerhörig nicht unterstützt, wird selbst bei der Einstellung Normal automatisch die Einstellung Scshwerhörig aktiviert. ✎✎ Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist. Digitaltext (Deaktivieren / Aktivieren) (nur Großbritannien) Wenn das Programm mit Digitaltext gesendet wird, ist diese Funktion aktiviert. Netzwerk (Netzwerktyp / Netzwerk einrichten / Netzwerktest / SWL (Samsung Wireless Link) / SWL verbinden) Genaue Beschreibungen zum Einstellen der Optionen finden Sie bei den Anweisungen zum „Netzwerkanschluss“. (Seite 28) Allgemein ■■ Spielemodus (Aus / Ein): Wenn Sie eine Spielekonsole wie PlayStation™ oder Xbox™ anschließen, können Sie durch Auswählen des Spielemodus ein realitätsnaheres Spielerlebnis genießen. ✎✎HINWEIS xx Vorsichtsmaßnahmen und Einschränkungen im Spielemodus –– Wenn Sie die Spielekonsole wieder vom Gerät trennen und ein anderes externes Gerät anschließen möchten, deaktivieren (Aus) Sie den Spielemodus mit Hilfe des Einrichtmenüs. –– Wenn Sie im Spielemodus das TV-Menü anzeigen, zittert das Bild leicht. xx Spielemodus ist im TV und PC nicht verfügbar. xx Nach dem Anschließen der Spielekonsole aktivieren (Ein) Sie den Spielemodus, um schlechte Bildqualität zu verhindern. xx Bei aktiviertem (Ein) Spielemodus: Der Bildmodus ist eingestellt auf Standard und der Tonmodus auf Benutzerdefiniert. Deutsch BN68-02808BFGH_Ger.indb 24 3/27/2010 8:41:29 PM

■■ Menütransparenz (Hell / Dunkel): Stellen Sie die Transparenz des Menüs ein. ■■ Melodie (Aus / Gering / Mittel / Hoch): Verwenden Sie diese Funktion, wenn Sie möchten, dass beim Ein- oder Ausschalten des Fernsehgeräts eine Melodie abgespielt wird. ■■ FastStart (Aus / Ein): Mit dieser Funktion wird das Bild beim Einschalten des Fernsehgeräts schnell angezeigt. Melodie wird deaktiviert, wenn Sie FastStart aktivieren (Ein).

Common Interface ■■ CI-Menü: Hiermit kann der Benutzer seine Auswahl in dem vom CAM-Modul bereitgestellten Menü treffen. Wählen Sie das CI-Menü ausgehend vom Menü „PC Card“ (PC-Karte). ■■ Anwendungsinformationen: Anzeigen von Informationen zu dem in den CI Steckplatz eingesetzen CAM und zur „CI“ oder „CI+“-Karte, die in das CAM eingesetzt wurde. Sie können das CAM-Modul unabhängig davon anschließen, ob das Fernsehgerät angeschaltet ist oder nicht.

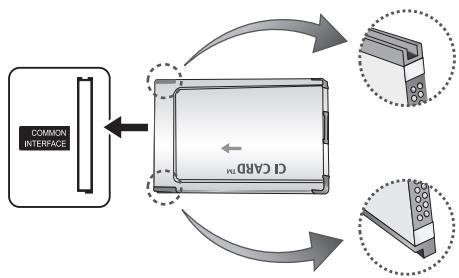

1. Sie können das CI-CAM-Modul bei Ihrem nächsten Händler

oder durch telefonische Bestellung erwerben.

2. Schieben Sie die „CI“ oder „CI+“-Karte in Richtung des

Pfeils in das CAM-Modul ein, bis sie fest sitzt.

3. Setzen Sie das CAM mit der „CI“ oder „CI+“-Karte in

Richtung des Pfeils so in den Common Interface-Steckplatz ein, dass es parallel zum Steckplatz ausgerichtet ist.

4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes

Signal. Drahtlose Fernbedienung (Aus / Ein) Schalten Sie die drahtlose Fernbedienung ein oder aus, bzw. lassen Sie drahtlose Fernbedienungen zu. ¦¦ Bild-im-Bild (PIP) PIP t Gleichzeitige Anzeige des Fernsehbilds und des Bilds von einer externen Videoquelle. PIP (Bild-im-Bild) funktioniert nicht, für zwei gleiche Signalquellen. ✎✎HINWEIS xx Wenn Sie das Fernsehgerät im PIP-Modus ausschalten und wieder einschalten, wird das PIPFenster nicht mehr angezeigt. xx Möglicherweise wirkt das Bild im PIP-Fenster leicht unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von Spielen oder für Karaoke verwenden. xx Solange Sie Internet@TV einsetzen, können Sie die PIP-Funktion nicht verwenden. 03 Grundfunktionen ■■ BD Wise (Aus / Ein): Ermöglicht optimale Bildqualität für Samsung DVD, Blu-Ray und Heimkinoprodukte, die BD Wise unterstützen. Wenn BD Wise aktiviert (Ein) ist, wird der Bildmodus automatisch auf die optimale Auflösung eingestellt. Verfügbar nur, wenn Sie über ein HDMI-Kabel Geräte von Samsung anschließen, die über BD Wise verfügen. xx PIP-Einstellungen Hauptbild Komponenten, HDMI1/ DVI, HDMI2, HDMI3, HDMI4, PC Nebenbild

■■ PIP (Aus / Ein): Aktivieren oder deaktivieren Sie die PIP-Funktion. ■■ Kanal: Hiermit wählen Sie den Kanal für das Teilbild. ■■ Größe (Õ / à / À / Œ): Wählen Sie eine Position für das PIP-Bild. ■■ Position (à / – / — / œ): Wählen Sie eine Position für das PIP-Bild. ■■ Ton wählen (Erster Tuner / Zweiter Tuner) : Sie können die gewünschte Tonquelle (Erster Tuner / Zweiter Tuner) für den PIP-Modus auswählen. Unterstützungsmenü Eigendiagnose ■■ Bildtest (Ja / Nein): Verwenden Sie diese Funktion, um Bildprobleme zu analysieren, und kontrollieren Sie das Farbmuster, wenn das Problem fortbesteht. ■■ Audiotest (Ja / Nein): Verwenden Sie die integrierte Melodie, um Tonprobleme zu ermitteln. ✎✎ Wenn die Fernsehlautsprecher keinen Ton ausgeben, müssen Sie vor dem Audiotest sicherstellen, dass Lautsprecher auswählen im Tonmenü auf TV-Lautsprecher eingestellt ist. ✎✎ Die Melodie ist im Test auch dann zu hören, wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, oder wenn der Ton mit der Taste MUTE stumm geschaltet wurde. ■■ Signalinformation: (Nur digitale Kanäle nur) Die Empfangsqualität des HDTV-Kanals ist entweder perfekt, oder die Kanäle sind nicht verfügbar. Stellen Sie Ihre Antenne so ein, dass die Signalstärke zunimmt. ■■ Fehlerbehebung: Wenn das Fernsehgerät scheinbar ein Problem hat, schlagen Sie zuerst bei diesen Beschreibungen nach. ✎✎ Wenn keiner dieser Tipps zur Fehlerbehebung hilft, wenden Sie sich an das SamsungKundendienstzentrum. Deutsch BN68-02808BFGH_Ger.indb 25

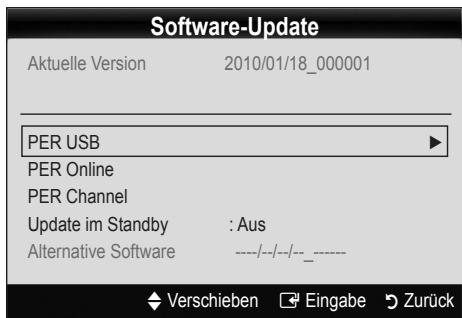

3/27/2010 8:41:29 PM Grundfunktionen Software-Update Das Software-Update kann über das Fernsehsignal durchgeführt werden, oder durch Herunterladen der neuesten Firmware von samsung.com auf ein USBSpeichergerät. Aktuelle Version gibt die Version der Software an, die bereits im Fernsehgerät installiert ist. ✎✎Die Software wird angegeben als „Jahr/Monat/Tag_ Version“. 2010/01/18_000001 PER USB PER Online PER Channel Update im Standby : Aus Alternative Software ----/--/--/--_------

U Verschieben E Eingabe R Zurück Installieren der aktuellsten Version ■■ Über USB : Legen Sie Seitenverkleidung des ein USB-Laufwerk mit der Fernsehgeräts Datei des gespeicherten Firmwareupgrades (heruntergeladen von www.samsung.com,) in oder das Fernsehgerät ein. Achten Sie beim Einspielen des Updates darauf, die USB-Laufwerk Stromversorgung nicht zu unterbrechen und das USB-Laufwerk nicht zu entfernen, bis das Update abgeschlossen ist. Das Fernsehgerät wird automatisch ab- und wieder angeschaltet, wenn das Firmwareupdate abgeschlossen ist. Nachdem die Software aktualisiert wurde, sind die Video- und Audioeinstellungen wieder auf die Standardwerte zurückgesetzt. Wir empfehlen, Ihre Einstellungen aufzuschreiben, damit Sie sie nach dem Update einfach wieder einstellen können.

■■ Über Sendesignal: Aktualisierung der Software über das Sendesignal. Wenn Sie diese Funktion während des Übertragungszeitraums für Software wählen, sucht die Funktion automatisch nach neuer Software und lädt sie herunter. Die zum Herunterladen der Software erforderliche Zeit hängt vom Signalstatus ab.

Software-Update Aktuelle Version ■■ Online: Aktualisierung der Software über das Internet. Konfigurieren Sie zuerst Ihr Netzwerk. Detaillierte Verfahrensbeschreibungen zum Einrichten des Netzwerks finden Sie unter „Netzwerkverbindung“. Wenn die Internetverbindung nicht richtig funktioniert, kann es sein, dass die Verbindung unterbrochen ist. Wiederholen Sie den Download-Versuch. Wenn das Problem fortbesteht, laden Sie per USB herunter und aktuilisieren Sie dann.

■■ Update im Standby: Zur gewählten Zeit erfolgt das manuelle Update automatisch. Da die Stromversorgung des Geräts intern eingeschaltet wird, kann der LCD-Bildschirm ein wenig beleuchtet sein. Dieser Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist. ■■ Alternative Software (Backup): Anzeigen der Softwareversion, die mit Online heruntergeladen wurde. Wenn das Update im letzten Schritt unterbrochen wird, wird diese Funktion aktiviert. HD-Anschlussplan Beachten Sie diese Informationen, wenn Sie externe Geräte an den Fernseher anschließen. Samsung kontaktieren Zeigen Sie diese Informationen an, wenn Ihr Fernseher nicht ordnungsgemäß arbeitet oder wenn Sie die Software aktualisieren möchten. Sie können Informationen zu unseren Callcentern und zum Herunterladen von Produkten und Software finden. Deutsch BN68-02808BFGH_Ger.indb 26 3/27/2010 8:41:30 PM Erweiterte Funktionen 04 Erweiterte Funktionen Anschließen an einen PC Mit Hilfe eines HDMI/DVI-Kabels oder eines D-Sub-Kabels DVI OUT R-AUDIO-L

Anzeigemodi (D-Sub- und HDMI/DVI-Eingang) Die optimale Auflösung beträgt 1920 X 1080 bei 60 Hz. Modus IBM MAC VESA CVT VESA DMT VESA GTF

Synchronisationspolarität (H/V)

✎✎HINWEIS xx Bei einem Anschluss über HDMI/DVI-Kabel müssen Sie den HDMI IN 1(DVI)-Anschluss verwenden. xx Das Zeilensprungverfahren wird nicht unterstützt. xx Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. xx Separate- und Composite-Modus werden unterstützt. SOG (Sync On Green) wird nicht unterstützt. Deutsch BN68-02808BFGH_Ger.indb 27

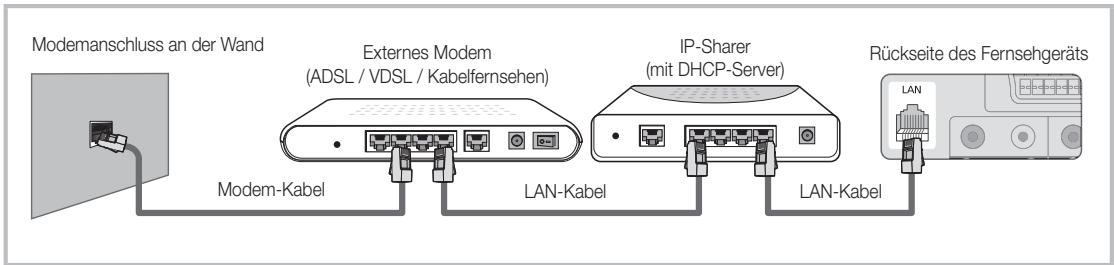

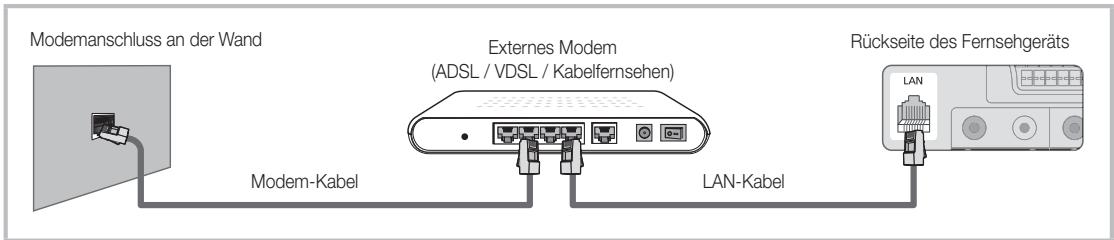

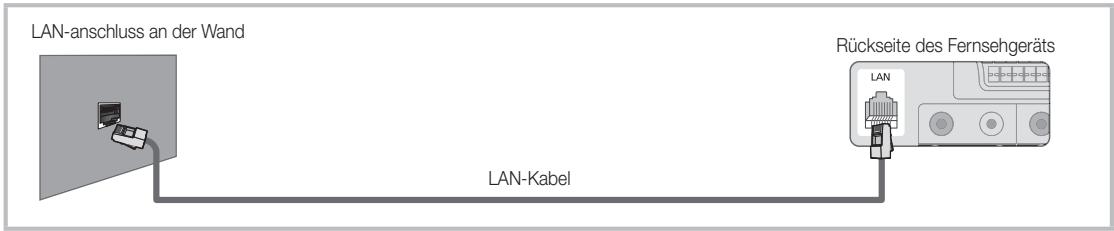

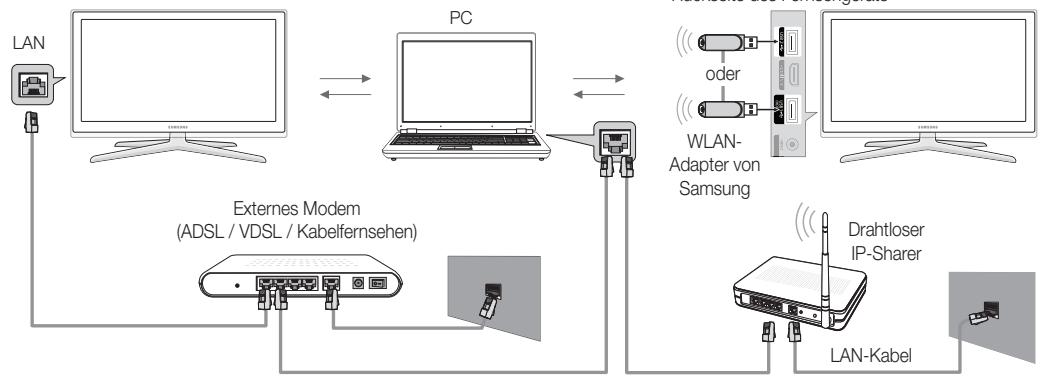

3/27/2010 8:41:33 PM Erweiterte Funktionen Netzwerkverbindung Sie können Ihr Fernsehgerät so einrichten, dass es über Ihr lokales Netzwerk (LAN) und eine Kabel- oder WLAN-Verbindung auf das Internet zugreifen kann. ¦¦ Verbindung mit einem Kabelnetzwerk herstellen Sie können Ihr Fernsehgerät auf dreierlei Weise an Ihr LAN anschließen: yy Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel an ein externes Modem und Ihr LAN anschließen. Siehe nachfolgende Abbildung. Modemanschluss an der Wand Rückseite des Fernsehgeräts Externes Modem (ADSL / VDSL / Kabelfernsehen) Modem-Kabel LAN-Kabel yy Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts mit einem IP-Sharer verbinden, der an ein externes Modem angeschlossen ist, und so die Verbindung zum LAN herstellen. Verwenden Sie ein CAT5-Kabel für den Anschluss. Siehe nachfolgende Abbildung. Modemanschluss an der Wand Externes Modem (ADSL / VDSL / Kabelfernsehen) Modem-Kabel LAN-Kabel IP-Sharer (mit DHCP-Server) Rückseite des Fernsehgeräts LAN-Kabel yy Je nachdem, wie Ihr Netzwerk aufgebaut ist, können Sie Ihr Fernsehgerät möglicherweise auch an Ihr LAN anschließen, indem Sie den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel mit einer Netzwerkdose verbinden. Siehe nachfolgende Abbildung. Beachten Sie, dass die Netzwerkdose mit einem Modem oder Router irgendwo in Ihrem Haus verbunden sein muss. LAN-anschluss an der Wand Rückseite des Fernsehgeräts LAN-Kabel Wenn Sie ein dynamisches Netzwerk verwenden, sollten Sie ein ADSL-Modem oder einen Router verwenden, der DHCP (Dynamic Host Configuration Protocol) unterstützt. Modems und Router, die DHCP unterstützen, stellen für IP-Adresse, Teilnetzmaske, Gateway und DNS automatisch die Werte zur Verfügung, die Ihr Fernsehgerät benötigt, um auf das Internet zuzugreifen. Sie brauchen sie also nicht mehr manuell einzugeben. Die meisten Privatnetzwerk nutzen DHCP. Manche Netzwerk erfordern jedoch eine statische IP-Adresse. Wenn Ihr Netzwerk eine statische IP-Adresse benötigt, müssen Sie die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS manuell über das Konfigurationsfenster Ihres Fernsehgeräts eingeben, wenn Sie die Netzwerkverbindung einrichten. Um die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS zu erhalten, wenden Sie sich an Ihren Internet Service Provider (ISP). Wenn Sie einen WindowsComputer einsetzen, können Sie diese Werte über Ihren Computer beziehen. ✎✎ Sie können ADSL-Modems verwenden, die DHCP unterstützen, wenn Ihr Netzwerk eine statische IP-Adresse benötigt. Auch ADSL-Modems, die DHCP unterstützen, ermöglichen die Verwendung von statischen IP-Adressen.

Deutsch BN68-02808BFGH_Ger.indb 28 3/27/2010 8:41:35 PM Netzwerk einrichten (Manuell) Verwenden Sie Eingang einrichten - automatisch, wenn Sie Ihr Fernsehgerät an ein Netzwerk anschließen, das DHCP unterstützt. Um die Kabelnetzwerkverbindung Ihres Fernsehgeräts automatisch einzurichten, gehen Sie folgendermaßen vor: Verwenden Sie Eingang einrichten - manuell, wenn Sie Ihr Fernsehgerät an ein Netzwerk anschließen, das eine statische IP-Adresse erfordert. So konfigurieren Sie automatisch

Schließen Sie Ihr Fernsehgerät wie im vorherigen Abschnitt beschrieben an Ihr LAN an.

Schalten Sie das Fernsehgerät ein, drücken Sie die Menu-Taste auf Ihrer Fernbedienung und dann ▲ oder ▼, um Einstell. zu wählen. Drücken Sie dann auf die ENTERE.

Verwenden Sie die Tasten ▲ oder ▼, um Netzwerk im Menü Einstell. auszuwählen, und drücken Sie dann die ENTERE. Das Fenster Netzwerk wird geöffnet. Netzwerk Netzwerktyp : Kabel

Eingang einrichten : Aus SWL verbinden U Verschieben E Eingabe R Zurück

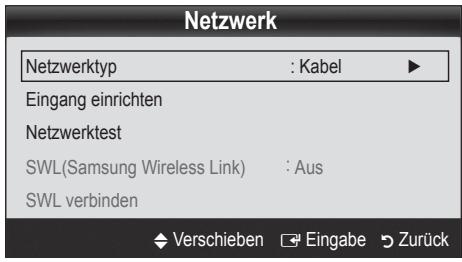

4. Wählen Sie im Fenster Netzwerk den Netzwerktyp.

5. Stellen Sie Netzwerktyp auf Kabel ein.

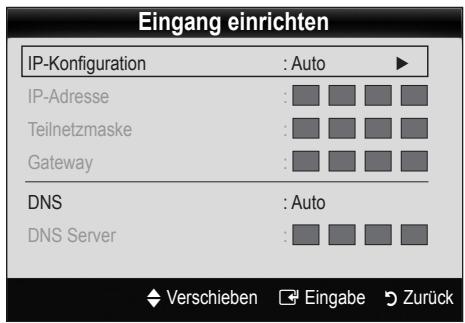

6. Wählen Sie Eingang einrichten. Das Fenster Eingang

einrichten wird geöffnet. Eingang einrichten IP-Konfiguration : Auto IP-Adresse

Um die Werte für die Netzwerkverbindung der meisten Windows-Computer abzurufen, gehen Sie folgendermaßen vor:

1. Klicken Sie mit der rechten Maustaste auf das

Netzwerksymbol in der unteren rechte Ecke des Bildschirms.

2. Klicken Sie im angezeigten Kontextmenü auf Status.

3. Klicken Sie im angezeigten Dialogfeld auf die

Registerkarte Unterstützung.

4. Klicken Sie auf der Registerkarte Unterstützung auf

Details. Die Paremeter der Netzwerkverbindung werden angezeigt. Manuelle Konfiguration Um die Kabelnetzwerkverbindung Ihres Fernsehgeräts manuell einzurichten, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „So konfigurieren Sie automatisch“. Netzwerktest SWL(Samsung Wireless Link) Beziehen der Werte für die Netzwerkverbindung 04 Erweiterte Funktionen Netzwerkkonfiguration (Auto)

2. Stellen Sie IP-Konfiguration auf Manuell.

3. Drücken Sie die Taste ▼ Ihrer Fernbedienung, um in das

erste Eingabefeld zu wechseln.

4. Geben Sie die Werte für IP-Adresse, Teilnetzmaske,

Gateway und DNS-Server ein. Verwenden Sie die Zifferntasten auf Ihrer Fernbedienung, um Zahlen einzugeben, und die Pfeiltasten, um von einem Eingabefeld zum nächsten zu wechseln.

5. Wenn Sie fertig sind, drücken Sie auf der Fernbedienung

6. Wählen Sie Netzwerktest, um die Internetverbindung zu

überprüfen. U Verschieben E Eingabe R Zurück

7. Stellen Sie IP-Konfiguration auf Auto.

8. Mit Auto werden die erforderlichen Internetparameter

automatisch bezogen und eingegeben.

9. Warten Sie zwei Minuten und drücken Sie dann die Taste

RETURN auf der Fernbedienung.

10. Wählen Sie Netzwerktest, um die Internetverbindung zu

11. Wenn die Funktion Netzwerk die Parameter für die

Netzwerkverbindung nicht beziehen konnte, fahren Sie mit den Anweisungen für Manuell fort. Deutsch BN68-02808BFGH_Ger.indb 29

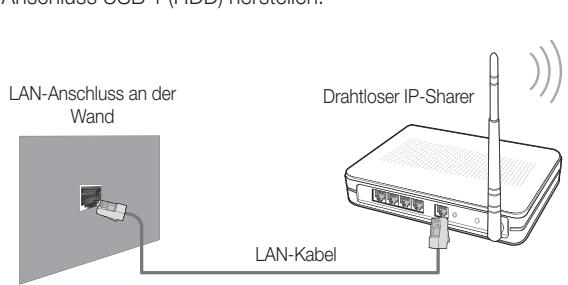

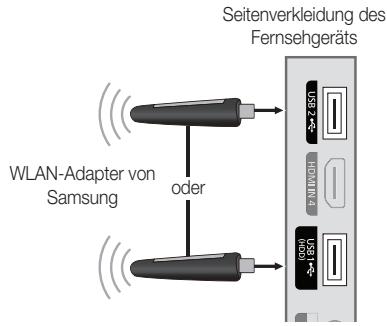

3/27/2010 8:41:36 PM Erweiterte Funktionen ¦¦ Anschließen des WLAN Um Ihr Fernsehgerät drahtlos an Ihr Netzwerk anzuschließen, benötigen Sie einen Funkrouter oder ein Funkmodem sowie einen Samsung WLAN-Adapter (WIS09ABGN, WIS09ABGN2, WIS10ABGN), den Sie mit dem hinteren oder seitlichen USBAnschluss verbinden. Siehe nachfolgende Abbildung. ✎✎Um die SWL-Funktion (Samsung Wireless Link) verwenden zu können, müssen Sie den Anschluss über den Anschluss USB 1 (HDD) herstellen. LAN-Anschluss an der Wand Seitenverkleidung des Fernsehgeräts Drahtloser IP-Sharer WLAN-Adapter von oder Samsung LAN-Kabel Der Samsung WLAN-Adapter wird bei ausgewählten Einzelhändlern, E-Commerce-Sites und unter samsungparts.com angeboten. Der Samsung WLAN-Adapter unterstützt die Kommunikationsprotokolle IEEE 802.11 A/B/G und N. Samsung empfiehlt, IEEE 802.11 N zu verwenden. Wenn Sie Video über die IEEE 802.11B/G-Verbindung anzeigen, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt. ✎✎HINWEIS xx Sie müssen den „Samsung Wireless LAN Adapter“ (WIS09ABGN) verwenden, wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten. xx Der WLAN-Adapter von Samsung ist gesondert erhältlich. Der WLAN-Adapter WIS09ABGN wird bei Spezialanbietern, Internetshops und bei Samsungparts.com angeboten. xx Wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten, müssen Sie Ihr Fernsehgerät an einen drahtlosen IP-Sharer anschließen. Wenn der drahtlose IP-Sharer DHCP unterstützt, kann Ihr Fernsehgerät über DHCP oder über eine statische IP-Adresse mit dem Drahtlosnetzwerk verbunden werden. xx Wählen Sie einen zurzeit unbenutzten Kanal für den drahtlosen IP-Sharer. Wenn der für den drahtlosen IP-Sharer eingestellte Kanal von einem anderen Gerät in der Nähe belegt ist, führt dies zu Störungen und die Datenübertragung scheitert. xx Wenn Sie ein anderes Sicherheitssystem als die nachfolgend angeführten verwenden, so kann es zusammen mit dem Fernsehgerät nicht eingesetzt werden. xx Wenn Sie im 802.11n-Modus Pure High-throughput (Greenfield) wählen und als Verschlüsselungstyp ist für Ihren Zugangspunkt WEP, TKIP oder TKIPAES (WPS2Mixed) eingestellt, so unterstützt das Samsung-Fernsehgerät eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-Zertifizierung nicht. xx Wenn Ihr Zugangspunkt WPS (Wi-Fi Protected Setup) unterstützt, können Sie die Netzwerkverbindung mittels PBC (Push Button Configuration) oder PIN (Persönliche IdentifikationsNummer) herstellen. WPS konfiguriert den SSIDund WPA-Schlüssel in jedem Modus automatisch. xx Wenn Ihr Router, Modem oder Gerät nicht zertifiziert ist, kann es die Verbindung zum Fernseher möglicherweise nicht über den „Samsung WLAN Adapter“ herstellen. xx Verbindungsmethoden Sie können die WLAN-Verbindung auf sechs Arten einrichten.

Samsung Auto-Konfiguration PBC (WPS) Automatisches Setup (mit der automatischen Netzwerksuche) Manuelles Setup Samsung Wireless Ad-hoc xx Alle Samsung WLAN-Adapter müssen direkt mit dem USB-Anschluss des Fernsehers verbunden werden. USB-Hubs werden nicht unterstützt.

Deutsch BN68-02808BFGH_Ger.indb 30 3/27/2010 8:41:39 PM Das Bild kann bei manchen Kanälen gestört sein, wenn das Fernsehgerät an den WLAN-Adapter von Samsung angeschlossen ist. Stellen Sie die Verbindung in solch einem Fall mit einer der folgenden Methoden her: Methode 1 Methode 2 Verbinden mit Hilfe des USB-90°-Adapters Netzwerkkonfiguration (Samsung Auto-Konfiguration) Verbinden mit Hilfe eines Verlängerungskabels

✎✎Diese Funktion ist verfügbar, wenn SWL(Samsung Wireless Link) deaktiviert ist (Aus). ✎✎Sie können unter www.samsung.com nach Geräten suchen, die Samsung Auto Configuration unterstützen. Konfigurieren mit Samsung Auto Configuration Stellen Sie den Zugangspunkt und das Fernsehgerät neben einander und schalten Sie sie ein. Da sich die Startzeiten der jeweiligen Anwendungen unterscheiden, kann es sein, dass Sie etwa 2 Minuten warten müssen. Wenn das LAN-Kabel bei SamsungAutokonfiguration an den WAN-Anschluss des Zugangspunkts angeschlossen wird, können Sie den Vorgang bis zum Internetverbindungstest durchführen. Wenn Sie es nicht anschließen, überprüft Samsung-Autokonfiguration nur den Anschluss des Geräts an den Zugangspunkt (nicht aber die Internetverbindung) . Schließen Sie den Samsung WLAN-Adapter nach 2 Minuten an das Fernsehgerät an. Wenn der Samsung WLAN-Adapter eingerichtet ist, wird ein Popup-Fenster geöffnet. Sobald die Verbindung hergestellt ist, stellen Sie den Zugangspunkt parallel in einem Abstand von maximal 25 cm neben den Samsung WLAN-Adapter.

Warten Sie, bis die Verbindung automatisch hergestellt wurde. Wenn der Verbindungsversuch fehlschlägt, setzen Sie den Zugangspunkt zurück und wiederholen Sie den Versuch. Wenn Sie Ihr Fernsehgerät über SamsungAutokonfiguration nicht mit Ihrem Zugangspunkt verbinden können, wird ein Popupfenster geöffent, mit dem Sie über den Fehlschlag informiert werden. Setzen Sie den Zugangspunkt zurück, und wiederholen Sie den Versuch. Wenn die Verbindung wieder nicht aufgebaut wird, wählen Sie eine der anderen Verbindungsmethoden (PBC (WPS), Auto oder Manuell). Nachdem die Verbindung steht, stellen Sie den Sharer am gewünschten Standort auf.

Diese Funktion steht für Zugangspunkte zur Verfügung, die Samsung Auto Configuration unterstützen. Wenn es einen solchen Zugangspunkt nicht gibt, können Sie die Verbindung über PBC (WPS) oder manuell herstellen.

✎✎ Wenn sich die Einstellungen des Zugangspunkts geändert haben oder wenn Sie den neuen Zugangspunkt nach dem Kauf erstmals verwenden, müssen Sie den Vorgang ab dem ersten Schritt wiederholen. Netzwerkkonfiguration PBC (WPS) Einrichten mit PBC (WPS) Wenn Ihr Router eine PBC (WPS)-Taste aufweist, gehen Sie folgendermaßen vor:

1. Schließen Sie Ihr Fernsehgerät wie im vorherigen Abschnitt

beschrieben an Ihr LAN an.

2. Schalten Sie das Fernsehgerät ein, drücken Sie die

Menu-Taste auf Ihrer Fernbedienung und dann ▲ oder ▼, um Einstell. zu wählen. Drücken Sie dann auf die ENTERE.

3. Verwenden Sie die Tasten ▲ oder ▼, um Netzwerk im

Menü Einstell. auszuwählen, und drücken Sie dann die ENTERE.

4. Wählen Sie im Fenster Netzwerk den Netzwerktyp.

5. Stellen Sie Netzwerktyp auf Drahtlos.

6. Wählen Sie Eingang einrichten. Das Fenster Eingang

einrichten wird geöffnet. Deutsch BN68-02808BFGH_Ger.indb 31 04 Erweiterte Funktionen Hinweis

3/27/2010 8:41:40 PM Erweiterte Funktionen Eingang einrichten Wählen Sie ein Netzwerk IP-Konfiguration : Nicht gewählt ► : Auto IP-Adresse

Wenn das Sicherheitsfenster zur Eingabe der PIN geöffnet wird, fahren Sie mit Schritt 6 fort. Wenn das Fenster für die Netzwerkverbindung geöffnet wird, fahren Sie mit Schritt 10 fort.

6. Wählen Sie mit den Tasten ▲ oder ▼ die Option Sicherheit

oder PIN. In den meisten Privatnetzwerken verwenden Sie Sicherheit (für Sicherheitsschlüssel). Das Fenster Sicherheit wird geöffnet.

Wählen Sie ein Netzwerk Sicherheitsschlüssel PBC(WPS) U Verschieben E Eingabe R Zurück

Drücken Sie die rote Taste Ihrer Fernbedienung . Drücken Sie innerhalb von 2 Minuten die PBC (WPS)Taste am Router. Ihr Fernsehgerät bezieht automatisch alle benötigten Netzwerkeinstellungen und stellt die Verbindung zu Ihrem Netzwerk her. Nachdem die Netzwerkverbindung eingerichtet ist, drücken Sie auf die Return-Taste, um das Fenster Eingang einrichten zu schließen. Netzwerkkonfiguration (Auto) Die meisten Funknetzwerke verfügen über ein optionales Sicherheitssystem, mit dem alle Geräte, die auf das Netzwerk zugreifen wollen, einen verschlüsselten Sicherheitscode (den so genannten Zugriffs- oder Sicherheitsschlüssel) übertragen müssen. Als Sicherheitsschlüssel dient ein Kennwort (normalerweise ein Wort bestimmmter Länge oder einer definierte Anzahl von Buchstaben und Zahlen), das Sie eingeben mussten, als Sie die Sicherheitsmerkmale Ihres Funknetzwerks konfigurierten. Wenn Sie diese Methode verwenden, um die Netzwerkverbindung einzurichten und Sie verwenden einen Sicherheitsschlüssel für Ihr Funknetzwerk, müssen Sie bei der Konfiguration das Kennwort eingeben. So konfigurieren Sie automatisch Um die Funknetzwerkverbindung automatisch einzurichten, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „Einrichten mit PBC (WPS)“ (Seite. 31).

2. Wählen Sie durch Drücken der Taste ▼ die Option IPKonfiguration, und drücken Sie dann die ENTERE.

Wählen Sie durch Drücken der Tasten ▲ oder▼ die Option Auto, und drücken Sie dann die ENTERE.

3. Wählen Sie Wählen Sie ein Netzwerk durch Drücken der

Taste ▲, und drücken Sie dann die ENTERE. Die Netzwerk funktion sucht nach verfügbaren Funknetzwerken. Nach Abschluss der Suche wird eine Liste der verfügbaren Netzwerke angezeigt.

4. Markieren Sie durch Drücken der Tasten ▲ oder ▼ ein

Netzwerk in der Netzwerkliste, und drücken Sie dann die ENTERE. Wenn der Zugangspunkt ausgeblendet (versteckt) ist, müssen Sie Netzwerk hinzufügen wählen und den Netzwerknamen (SSID) sowie den Sicherheitsschlüssel richtig eingeben, um die Verbindung aufzubauen. 0 einge.

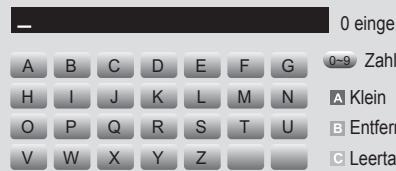

Entfernen Leertaste n Verschieben E Eingabe R Zurück Geben Sie im Fenster Sicherheit das Kennwort Ihres Netzwerks ein. Sie können das Kennwort wahrscheinlich in einem der Konfigurationsfenster finden, die Sie beim Einrichten des Routers oder Modems verwendet hatten.

8. Bei der Eingabe des Kennworts beachten Sie diese allgemeinen

Hinweise: –– Drücken Sie auf die Zifferntasten Ihrer Fernbedienung, um Zahlen einzugeben. –– Verwenden Sie die Navigationstasten Ihrer auf der Fernbedienung, um im Fenster Sicherheitsschlüssel zwischen den Schaltflächen zu wechseln. –– Drücken Sie die rote Taste, um zwischen Groß- und Kleinschreibung umzuschalten oder um Zeichen/Symbole anzuzeigen. –– Wenn Sie einen Buchstaben oder ein Symbol eingeben möchten, navigieren Sie zu dem Buchstaben oder Symbol und drücken Sie dann die ENTERE. –– Um den letzten Buchstaben oder die letzte Zahl zu löschen, drücken Sie auf die grüne Taste Ihrer Fernbedienung.

9. Wenn Sie fertig sind, drücken Sie die blaue Taste Ihrer

Fernbedienung. Das Fenster Netzwerkverbindung wird geöffnet.

10. Warten Sie, bis die Verbindungsbestätigung angezeigt wird,

und drücken Sie dann die ENTERE. Das Fenster Netzwerk einrichten wird wieder angezeigt.

11. Um die Verbindung zu testen, drücken Sie die Taste RETURN,

um Netzwerktest zu wählen, und drücken Sie dann die ENTERE.

Deutsch BN68-02808BFGH_Ger.indb 32 3/27/2010 8:41:42 PM Netzwerk einrichten (Manuell) Mit dem „Samsung Wireless LAN Adapter“ können Sie die Verbindung zu einem Mobilgerät mit Hilfe eines Peer-to-PeerNetzwerks auch ohne Zugriffspunkt herstellen. Wenn keine andere Methode funktioniert, müssen Sie die Werte für die Netzwerkkonfiguration manuell eingeben. ✎✎Diese Funktion ist verfügbar, wenn SWL(Samsung Wireless Link) deaktiviert ist (Aus). So stellen Sie eine Verbindung mit einem neuen Ad-hocNetzwerk her:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „Einrichten mit PBC (WPS)“. (Seite 31)

2. Wählen Sie Wählen Sie ein Netzwerk. Eine Liste der

Geräte / Netzwerke wird angezeigt.

3. In der Geräteliste drücken Sie die blaue Taste auf der

Fernbedienung. ✎✎ Die Meldung Ein Ad-hoc-Netzwerk ist eine direkte WI-Fi-Verbindung zu einem Mobiltelefon oder PC. Möglicherweise ist das vorhandene Netzwerk funktional eingeschränkt. Möchten Sie die Netzwerkverbindung wechseln? wird angezeigt.

4. Geben Sie den generierten Namen des Netzwerks

(SSID) und den Sicherheitsschlüssel in das Gerät ein, mit dem Sie sich verbinden möchten. So stellen Sie eine Verbindung mit einem vorhandenen Ad-hoc-Gerät her:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „Einrichten mit PBC (WPS)“. (Seite 31)

2. Wählen Sie Wählen Sie ein Netzwerk. Anschließend

wird die Geräteliste angezeigt.

3. Wählen Sie ein Gerät aus der Geräteliste.

4. Wenn ein Sicherheitsschlüssel erforderlich ist, geben Sie

diesen ein. ✎✎ Wenn das Netzwerk nicht fehlerfrei arbeitet, kontrollieren Sie noch einmal Name des Netzwerks (SSID) und den Sicherheitsschlüssel. Ein falscher Sicherheitsschlüssel kann Störungen verursachen. Beziehen der Werte für die Netzwerkverbindung Um die Werte für die Netzwerkeinstellungen der meisten Windows-Computer abzurufen, gehen Sie folgendermaßen vor:

1. Klicken Sie mit der rechten Maustaste auf das

Netzwerksymbol in der unteren rechte Ecke des Bildschirms. 04 Erweiterte Funktionen Netzwerk einrichten (Ad-Hoc)

2. Klicken Sie im angezeigten Kontextmenü auf Status.

3. Klicken Sie im angezeigten Dialogfeld auf die

Registerkarte Unterstützung.

4. Klicken Sie auf der Registerkarte Unterstützung auf

Details. Die Netzwerkeinstellungen werden angezeigt. Manuelle Konfiguration Um die Netzwerkeinstellungen in Ihr Fernsehgerät einzugeben, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „Einrichten mit PBC (WPS)“. (Seite 31)

2. Wählen Sie durch Drücken der Taste ▼ die Option

IP-Konfiguration, und drücken Sie dann die ENTERE. Wählen Sie Manuell durch Drücken der Tasten ▲ oder ▼, und drücken Sie dann die ENTERE.

3. Drücken Sie die Taste ▼, um in das erste Eingabefeld

(für die IP-Adresse) zu wechseln.

4. Geben Sie Zahlen mit den Zifferntasten ein.

5. Wenn Sie die Eingabe in einem Feld abgeschlossen

haben, wecheln Sie mit der Taste ► zum jeweils nächsten Feld. Sie können auch die anderen Pfeiltasten verwenden, um sich nach oben, unten oder zurück zu navigieren.

6. Geben Sie die Werte für IP-Adresse, Teilnetzmaske

7. Wechseln Sie mit der Taste ▲ oder ▼ nach DNS.

8. Drücken Sie die ▼-Taste, um zum ersten Feld für die

DNS-Eingabe zu wechseln. Geben Sie die Ziffern wie oben beschrieben ein.

9. Wenn Sie damit fertig sind, drücken Sie die ▲-Taste, um

zu Wählen Sie ein Netzwerk zu wechseln. Wählen Sie Ihr Netzwerk und drücken Sie die ENTERE .

10. Fahren Sie nun mit Schritt 4 der Beschreibung unter „So

konfigurieren Sie automatisch“ (Seite 32) und befolgen Sie die Anweisungen ab diesem Punkt. Deutsch BN68-02808BFGH_Ger.indb 33

3/27/2010 8:41:42 PM Erweiterte Funktionen Netzwerk einrichten (DWL (Samsung Wireless Link (SWL)) Mit dieser Funktion können Sie ein Samsung-Gerät anschließen, dass PBC (WPS) mit Ihrem Fernsehgerät unterstützt. Sie können auch dann Geräte an Ihren Fernseher anschließen, wenn kein Sharer an das Fernsehgerät angeschlossen ist. ✎✎Um das Internet mit Ihrem Fernsehgerät zu verwenden, muss der Zugriffspunkt mit dem Funknetzwerk verbunden sein. ✎✎Wenn der Samsung WLAN-Adapter an USB 2 angeschlossen ist, funktioniert das Netzwerk möglicherweise nicht richtig. Wir empfehlen, diesen an USB 1 (HDD) anzuschließen. ✎✎Nur Sharer im 2,4 Ghz-Band werden unterstützt. Sharer im 5 Ghz-Band werden nicht unterstützt. SWL verbinden Sie können Geräte, die PBC (WPS) unterstützen, direkt an Ihren Fernseher anschließen. ✎✎Diese Funktion ist verfügbar, wenn SWL(Samsung Wireless Link) aktiviert ist (Ein). Verbinden mit Samsung Wireless Link Das Verfahren zum Aufbauen einer Verbindung ist nachfolgend beschrieben.

1. Befolgen Sie die Anweisungen der Schritte 1 bis 5 im

Abschnitt „Einrichten mit PBC (WPS)“. (Seite 31) Ihr Fernsehgerät bekommt keine Verbindung mit dem Internet Es kann sein, dass Ihr Fernseher keine Internetverbindung aufbauen kann, weil Ihr ISP die MAC-Adresse (eine eindeutige Kennnummer) Ihres PCs oder Modems registriert hat, und anhand dieser die Authentifizierung vornimmt, wenn Sie sich mit dem Internet verbinden. Auf diese Weise soll unbefugter Zugriff verhindert werden. Da Ihr Fernsehgerät eine andere Mac-Adresse besitzt, kann Ihr ISP diese Adresse bei der Authentifizierung nicht verifizieren und Ihr Fernsehgerät kann sich nicht mit dem Internet verbinden. Fragen Sie in diesem Fall Ihren Internetprovider, auf welche Weise die Verbindung durch andere Geräte als Ihren PC (z. B. Ihr Fernsehgerät) hergestellt werden kann. Wenn Ihr Internet-Provider eine Kennung oder ein Kennwort erfordert, um die Verbindung zum Internet herzustellen, kann Ihr Fernsehgerät möglicherweise keine Internetverbindung aufbauen. Wenn dies der Fall ist, müssen Sie Ihre ID oder Ihr Kennwort eingeben, wenn Sie eine Internetverbindung herstellen möchten. Die Internetverbindung kann auch aufgrund von Problemen mit der Firewall fehlschlagen. Setzen Sie sich in diesem Fall mit Ihrem Internetprovider in Verbindung. Wenn Sie selbst dann noch keine Internetverbindung aufbauen können, nachdem Sie die Anweisungen Ihres Internet-Providers eingehalten haben, setzen Sie sich unter mit Samsung Electronics in Verbindung.

2. Wählen Sie Samsung Wireless Link mit der ▼-Taste,

und drücken Sie die ENTERE, um die Funktion zu aktivieren.

3. Wählen Sie SWL verbinden mit der ▼-Taste, und

drücken Sie die ENTERE.

4. Wenn die Meldung „Drücken Sie die PBC-Taste auf

dem Gerät, das durch den PBC(WPS) unterst. wird, um sich innerh. von 120 Sek. zu verb.” angezeigt wird, drücken Sie die PBC-Taste, um die Verbindung herzustellen. ✎✎ Weitere Informationen erhalten Sie im Handbuch zur WLAN-Konfiguration des Geräts, das Sie anschließen möchten.

5. Wenn das Gerät nach Beginn mit Zählung im

Meldungsfenster richtig mit dem Fernsehgerät verbunden wird, wird das Meldungsfenster automatisch geschlossen. ✎✎ Wenn die Verbindung fehlschlägt, wiederholen Sie den Versuch nach 2 Minuten.

Deutsch BN68-02808BFGH_Ger.indb 34 3/27/2010 8:41:42 PM Mit dieser Funktion können Sie auf einem USB-Speichermedium (MSC) oder Ihrem PC gespeicherte Foto-, Musik und/oder Filmdateien anzeigen bzw. wiedergeben. 04 Erweiterte Funktionen Media Play TV-Aufzeichnung SUM Gerät wechs. Gerätemodus E Eingabe R Zurück ¦¦ Anschließen eines USB-Geräts

1. Schalten Sie den Fernseher ein.

Rückseite des Fernsehgeräts

2. Schließen Sie ein USB-Gerät mit Foto-, Musik und/oder Filmdateien an die USB 1

(HDD)- oder USB 2-Buchse seitlich am Fernsehgerät an.

3. Wenn ein USB-Gerät an den Fernseher angeschlossen ist, wird ein Fenster

geöffnet. Nun können Sie Media Play wählen. oder USB-Laufwerk ¦¦ Herstellen der Verbindung zum PC über das Netzwerk Sie können die auf Ihrem PC oder Fernsehgerät gespeicherten Videos, Bilder und Musikstücke im Media Play-Modus über eine Netzwerkverbindung wiedergeben. ✎✎Wenn Sie Media Play für eine auf Ihrem PC gespeicherte Datei verwenden, sollten Sie „PC Share Manager“ und das Benutzerhandbuch von www.samsung.com herunterladen. Rückseite des Fernsehgeräts LAN oder Externes Modem (ADSL / VDSL / Kabelfernsehen) WLANAdapter von Samsung Drahtloser IP-Sharer LAN-Kabel

1. Weitere Informationen zum Konfigurieren Ihres Netzwerks finden Sie unter „Netzwerkverbindung“ (Seite 28).

–– Wir empfehlen Ihnen, sowohl das Fernsehgerät als auch den PC in gleichem Teilnetz anzuordnen. Die ersten 3 Teile der Teilnetzadresse des Fernsehgeräts und der IP-Adressen des PCs müssen übereinstimmen und nur der letzte Teil darf geändert werden. (z.B.: IP-Adresse: 123.456.789.**)

2. Schließen Sie den PC, auf dem das Programm Samsung PC Share Manager installiert wird, über ein Netzwerkkabel an

das externe Modem an. –– Sie können das Fernsehgerät direkt an den PC anschließen, ohne vorher einen Sharer (Router) dazwischen zu schalten. Deutsch BN68-02808BFGH_Ger.indb 35

3/27/2010 8:41:48 PM Erweiterte Funktionen ✎✎Die folgenden Funktionen werden beim Anschluss an einen PC über das Netzwerk nicht unterstützt: xx Die Funktionen für die Hintergrundmusik und die Einstellungen für Hintergrundmusik. xx Benutzerdefinierte Sortierung von Dateien in den Ordnern Foto, Musik und Film. xx Die Tasten (REW) oder µ (FF), während ein Film abgespielt wird. ✎✎Divx DRM, Multi-Audio und eingebettete Beschriftung werden nicht unterstützt. ✎✎Sie müssen Samsung PC Share Manager in der Firewall Ihres PCs freigeben. ✎✎Bei Verwendung von Media Play über eine Netzwerkverbindung, wirken die folgenden Funktionen entsprechend der Konfiguration des Servers: xx Die Sortiermethode kann variieren. xx Möglicherweise wird die Funktion zur Suche von Szenen nicht unterstützt. xx Möglicherweise wird die Funktion Ununterbrochen abspielen nicht unterstützt, mit der die Widergabe eines Videos foertgesetzt wird. –– Die Funktion Ununterbrochen abspielen unterstützt maximal einen Benutzer. (Gespeichert wird nur die Stelle, an der der letzte Benutzer die Wiedergabe unterbrochen hat.) xx Die Tasten ◄ oder ► arbeiten je nach Inhalt möglicherweise nicht. xx Wenn Sie bei der Wiedergabe eines Videos über WLAN Bildunterbrechungen bemerken, sollten Sie besser auf das Kabelnetzwerk zurückgreifen. ✎✎Möglicherweise treten bei lizenzfreien Multimediadateien weniger Probleme auf. ✎✎Das sollten Sie vor dem Einsatz von Media Play unbedingt wissen xx MTP (Media Transfer Protocol) wird nicht unterstützt. xx Als Dateisystem wird ausschließlich FAT16, FAT32 und NTFS unterstützt. xx Einige Typen von USB-Digitalkameras und -Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel. xx Media Play unterstützt ausschließlich USB-Massenspeichergeräte vom Typ MSC (Mass Storage Class). MSC-Geräte sind Massenspeicher zur Übertragung von Daten. Beispiele für MSC sind Thumb-Laufwerke und Flash CardLesegeräte sowie USB HDD (USB-HUB wird nicht unterstützt). Die Geräte müssen direkt mit dem USB-Anschluss des Fernsehers verbunden werden. xx Ehe Sie Ihr Gerät an das Fernsehgerät anschließen, sichern Sie Ihre Dateien, um eventuellem Datenverlust vorzubeugen. SAMSUNG haftet nicht für Verlust und Beschädigung von Daten. xx Schließen Sie eine USB-Festplatte an den dafür reservierten USB 1 (HDD)-Anschluss an. xx Trennen Sie das USB-Gerät nicht, solange Daten geladen werden. xx Je höher die Auflösung des Bilds, desto länger dauert es, um es auf dem Bildschirm anzuzeigen. xx Die maximal unterstützte JPEG-Auflösung beträgt 15360x8640 Pixel. xx Bei nicht unterstützten oder beschädigten Dateien wird die Meldung „Dateiformat wird nicht unterstützt“ angezeigt. xx Wenn der Sortierschlüssel auf Basisansicht eingestellt ist, können bis zu 1000 Dateien in einem Ordner angezeigt werden. xx MP3-Dateien mit DRM, die von einer nicht-lizenzfreien Site heruntergeladen worden sind, können nicht abgespielt werden. Digital Rights Management (DRM) ist eine Technologie, die das Erstellen von Inhalten und die Distribution und das Management der Inhalte integriert und umfassend unterstützt. Dies beinhaltet den Schutz der Rechte und der Interessen der Content-Provider, die Verhütung von unerlaubtem Kopieren der Inhalte sowie das Management von Abrechnung und Bezahlung. xx Wenn mehr als 2 PTP Geräte angeschlossen sind, können Sie nur jeweils eines verwenden. xx Wenn mehr als zwei MSC-Geräte angeschlossen sind, werden einige davon möglicherweise nicht anerkannt. Ein USB-Gerät, das hohe elektrische Leistung (mehr als 500 mA oder 5 V) abfordert, wird möglicherweise nicht unterstützt. xx Wenn eine Überstrom-Warnung angezeigt wird, während Sie ein USB-Gerät anschließen oder verwenden, wird das Gerät möglicherweise nicht erkannt oder weist eine Störung auf. xx Wenn während der in Autom. Schutzzeit eingestellten Zeit kein Fernsehsignal ansteht, wird der Bildschirmschoner aktiviert. xx Der Stromsparmodus mancher externer Festplattenlaufwerke kann automatisch ausgelöst werden, wenn sie an das Fernsehgerät angeschlossen sind. xx Bei Verwendung eines USB-Verlängerungskabels wird das USB-Gerät möglicherweise nicht erkannt, oder die auf dem Gerät gespeicherten Dateien können nicht gelesen werden. xx Wenn das an das Fernsehgerät angeschlossene USB-Gerät nicht erkannt wird, die Liste der Dateien auf dem Gerät beschädigt aussieht oder eine Datei in der Liste nicht abgespielt wird, schließen Sie das USB-Gerät an den PC an, formatieren Sie das Gerät und überprüfen Sie die Verbindung. xx Wenn eine mit dem PC gelöschte Datei unter Media Play weiterhin gefunden wird, verwenden Sie die Funktion „Papierkorb leeren“ des PCs, um die Datei dauerhaft zu löschen.

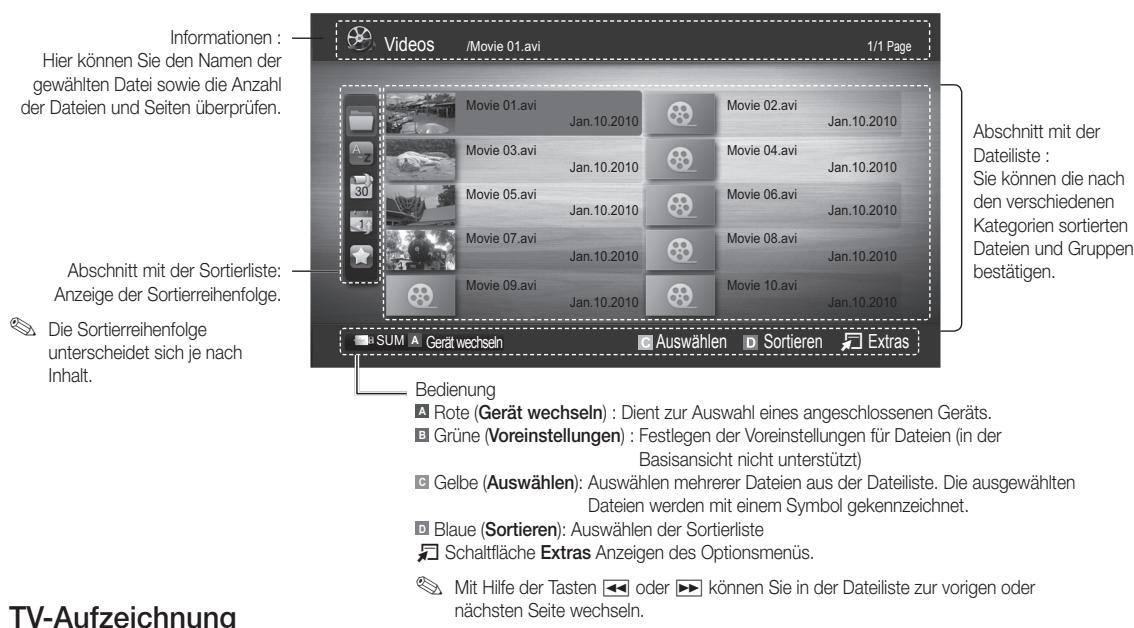

Deutsch BN68-02808BFGH_Ger.indb 36 3/27/2010 8:41:48 PM Navigieren Sie mit den Pfeiltasten (Auf / Ab / Rechts / Links) zu der gewünschten Datei und drücken Sie dann die ENTERE oder die Taste (Wiedergabe). Die Datei wird wiedergegeben. ✎✎ Unterstützt den Gerätemodus und den Inhaltsmodus auf der Startseite von Media Play. Informationen : Hier können Sie den Namen der gewählten Datei sowie die Anzahl der Dateien und Seiten überprüfen. Videos 1/1 Page /Movie 01.avi Movie 01.avi Movie 03.avi Movie 05.avi Jan.10.2010 Jan.10.2010 Jan.10.2010 Movie 07.avi unterscheidet sich je nach Inhalt. TV-Aufzeichnung Movie 04.avi Movie 06.avi Movie 09.avi SUM A Jan.10.2010 Jan.10.2010 Jan.10.2010 Movie 08.avi Jan.10.2010 Abschnitt mit der Sortierliste: Anzeige der Sortierreihenfolge. ✎✎ Die Sortierreihenfolge Movie 02.avi Jan.10.2010 Gerät wechseln Jan.10.2010 Movie 10.avi Auswählen 04 Erweiterte Funktionen ¦¦ Bildschirmanzeige Abschnitt mit der Dateiliste : Sie können die nach den verschiedenen Kategorien sortierten Dateien und Gruppen bestätigen. Jan.10.2010 Sortieren T Extras Bedienung A Rote (Gerät wechseln) : Dient zur Auswahl eines angeschlossenen Geräts. B Grüne (Voreinstellungen) : F estlegen der Voreinstellungen für Dateien (in der Basisansicht nicht unterstützt) C Gelbe (Auswählen): Auswählen mehrerer Dateien aus der Dateiliste. Die ausgewählten Dateien werden mit einem Symbol gekennzeichnet. D Blaue (Sortieren): Auswählen der Sortierliste T Schaltfläche Extras Anzeigen des Optionsmenüs. ✎✎ Mit Hilfe der Tasten oder µ können Sie in der Dateiliste zur vorigen oder nächsten Seite wechseln. Um die Aufnahme- oder Timeshift-Modus-Funktion zu verwenden, muss das angeschlossene USB-Gerät für die Aufnahme zur Verfügung stehen. Gerät formatieren wird empfohlen, wenn Sie eine USB-Festplatte verwenden möchten. ✎✎Trennen Sie nicht die Verbindung, während das Gerät formatiert wird. Beim Formatieren des Geräts werden alle Dateien gelöscht. Wiedergabe aufgenommener Fernsehsendungen

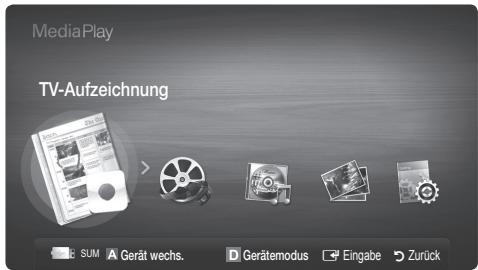

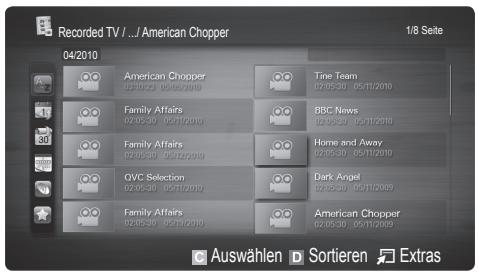

1. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option

TV-Aufzeichnung, und drücken Sie dann im ENTERE Media Play-Menü auf die. Recorded TV / .../ American Chopper 1/8 Seite 04/2010

2. Wählen Sie die gewünschte Datei mit den Tasten ◄/►/▲/▼

aus der Dateiliste aus.

3. Drücken Sie auf die ENTERE oder die

(Wiedergabetaste). –– Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt. Auswählen Sortieren T Extras –– Während der Wiedergabe des aufgezeichneten Fernsehprogramms können Sie mit den Tasten ◄ und ► suchen. Verwenden des Timeshift-Modus t Wenn Sie eine Sendung verpassen, können Sie sie mit dieser Funktion später ansehen. Wenn der Timeshift-Modus auf Auto eingestellt ist, speichert das Fernsehgerät automatisch den Kanal, den Sie gerade sehen. Wenn der Timeshift-Modus auf Manuell eingestellt ist und Sie drücken die Taste (Wiedergabe), speichert das Fernsehgerät den Kanal ab der von Ihnen gewünschten Stelle. Deutsch BN68-02808BFGH_Ger.indb 37

3/27/2010 8:41:50 PM Erweiterte Funktionen ✎✎HINWEIS xx Videoaufnahmen werden durch das DRM-System (DRM, Digitaler Urheberschutz) geschützt und können werden auf einem PC noch auf anderen Fernsehgeräten abgespielt werden. Dies gilt auch nach einem eventuellen Tausch der Hauptplatine des Fernsehgeräts. xx Übertragungen von Datendiensten können nicht aufgezeichnet werden. xx Die Aufnahme- wie auch Timeshift-Modus-Funktion sind je nach Bildqualität und freiem Speicherplatz auf der Festplatte möglicherweise nicht verfügbar. xx Wenn Sie die Taste ▲ oder ▼ drücken, sehen Sie den gerade gesendeten Kanal oder Sie sehen den Startpunkt der aufgenommenen Sendung. xx Die Timeshift-Modus-Funktion kann einen Zeitbereich von max. 90 Minuten abdecken. xx Nachdem die Timeshift-Modus-Funktion ihre maximale Dauer erreicht hat, werden die Zeitinformationen bei „00:00:00“ eingefroren. Hinweis: Wenn Sie die Aufnahme angehalten haben, setzt das Fernsehgerät die Wiedergabe automatisch wieder fort. xx Wenn die Grenze von 5 % freiem Speicherplatz auf dem USB-Gerät erreicht ist, wird die aktuelle Aufnahme abgebrochen. xx Wenn die Aufnahme zugleich durch den PVR (Persönlicher VideoRekorder) und ein Gerät erfolgt, das die HDMI-CECFunktion unterstützt, hat die Aufnahme mit der PVR-Funktion Vorrang. xx Bei der Wiedergabe oder bei Einsatz der Timeshift-Modus-Funktion gelten für die Anzeige des Bilds die Einstellungen des Fernsehgeräts. xx Wenn Sie während der Aufnahme die Signalquelle ändern, wird auf dem Bildschirm solange kein Bild angezeigt, bis die Umschaltung durchgeführt ist. xx Anwendungen, die weder Aufnahmen noch die Timeshift-Modus-Funktion unterstützen, werden automatisch beendet, wenn Sie versuchen, sie bei Einsatz einer der beiden Funktionen zu verwenden. xx In diesem Fall erscheint möglicherweise über dem Anwendungsfenster eine Meldung, dass die Aufnahme bzw. die Timeshift-Modus-Funktion beendet wurden. xx Timeshift-Modus wird bei Radiokanälen nicht unterstützt. xx Aufnahmen und die Timeshift-Modus-Funktion sind bei Kanälen, die mit der Kindersicherung gesperrt wurden, nicht möglich. xx Wenn das USB-Gerät den Geräte-Leistungstest nicht besteht, müssen Sie zuerst das USB-Gerät formatieren und dann noch einmal den Geräte-Leistungstest durchlaufen, ehe Sie mit TV-Programm oder Kanal-Manager Aufnahmen durchführen können. xx Die Funktionen für Aufnahmen und Timeshift-Modus können nur mit einem USB-Speichergerät durchgeführt werden, das den Geräte-Leistungstest bestanden hat. xx Die Funktion wird nicht aktiviert, Aufnahmen oder Timeshift-Modus mit einem Gerät durchführen möchten, das den Geräte-Leistungstest nicht bestanden hat. xx Wenn ein USB-Gerät speziell für Aufnahmen angeschlossen ist, werden Timeshift-Modus- oder Aufnahmedateien, die fehlerhaft gespeichert wurden, automatisch gelöscht. xx Wenn Sie beim Aufnehmen zum Modus für externen Signaleingang wechseln, läuft die Aufnahme zwar weiter, aber die Aufnahmetaste (REC) wird deaktiviert. xx Wenn Sie eine Funktion zum Abschalten des Fernsehers (Sleep-Timer, Abschalttimer usw.) auf eine Zeit eingestellt haben, die im Konflikt mit einer Aufnahme steht, so wird das Fernsehgerät erst ausgeschaltet, wenn die Aufnahme beendet ist.

1. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Videos, und drücken Sie dann im Media Play-Menü auf die

2. Wählen Sie das gewünschte Video mit den Tasten ◄/►/▲/▼ aus der Dateiliste aus.

3. Drücken Sie die ENTERE oder die Taste (Wiedergabetaste).

–– Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt. –– Wenn die Zeitinformationen für das Video nicht vorhanden sind, werden Wiedergabezeit und Fortschrittsbalken nicht angezeigt. –– Bei der Wiedergabe eines Videos können Sie mit den Tasten ◄ und ► suchen. ✎✎In diesem Modus können Sie zwar die Filme aus einem Spiel wiedergeben, nicht aber das eigentliche Spiel spielen. 00:04:03 / 00:07:38 04 Erweiterte Funktionen Videos 1/1 Movie 01.avi yy Unterstützte Formate für Untertitel Name Dateinamenserweiterung MPEG-4 Text mit Zeitverlauf .ttxt Format XML SAMI .smi HTML SubRip .srt Stringbasiert SubViewer .sub Stringbasiert Micro DVD .sub oder .txt Stringbasiert E Kap. festl. L Wechseln T Extras R Zurück Gerätename yy Unterstützte Videoformate Dateinamenserweiterung *.avi *.mkv *.asf *.wmv *.mp4 Container AVI MKV ASF ASF MP4 *.3gp 3GPP *.vro VRO VOB *.mpg *.mpeg

3/27/2010 8:41:52 PM Erweiterte Funktionen Weitere Einschränkungen ✎✎ HINWEIS xx Wenn es Probleme mit dem Inhalt eines Codecs gibt, wird der Codec nicht unterstützt. xx Wenn die Informationen für einen Container falsch sind und die Datei einen Fehler aufweist, wird der Container nicht korrekt abgespielt. xx Ton oder Bild stehen möglicherweise nicht zur Verfügung, wenn der Inhalt ein Standardbitrate/Framerate aufweist, die über dem in der obigen Tabelle aufgeführten Wert der kompatiblen Framerate (Frames/Sekunde) liegt. Videodecoder

Unterstützt max. H.264, Level 4.1 H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 und AVCHD werden nicht unterstützt. XVID, MPEG4 SP, ASP : –– weniger als *1280 x 720max. 60 Frames –– mehr als *1280 x 720 max. 30 Frames Mehr als GMC 2 wird nicht unterstützt. H.263 nicht unterstützt. Nur Samsung Techwin-MJEPG wird unterstützt. Audiodecoder

Unterstützung bis WMA 7, 8, 9, STD WMA 9 PRO unterstützt nicht mehr als 2 Kanäle bzw. Mehrkanalton oder verlustfreies Audio. Die WMA-Sampling-Raten beträgt 22.050 Hz und Monobetrieb wird nicht unterstützt. Filmwiedergabe fortsetzen (Wiedergabe fortsetzen) Wenn Sie die Filmwiedergabefunktion verlassen, kann der Film später von dem Punkt an abgespielt werden, an dem Sie unterbrochen haben. ✎✎Wenn Sie die ENTERE bei der Wiedergabe einer Datei drücken, können Sie eine Vorschau der Szene in 5 Kapiteln anzeigen. ✎✎Die Funktion Kap. festl. ist nur für Videos verfügbar, die die Unterteilung in Kapitel unterstützen. Wählen Sie die Filmdatei, deren Wiedergabe Sie fortsetzen möchten. Drücken Sie dazu in der Dateiliste auf ▲ oder ▼.

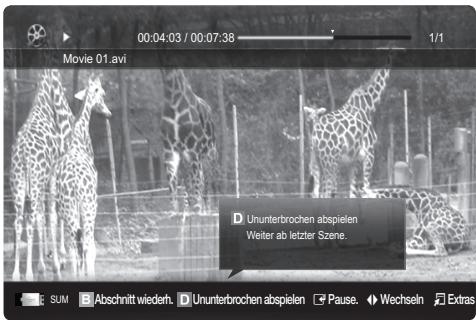

2. Drücken Sie auf (Wiedergabetaste) / ENTERE.

3. Wählen Sie mit der blauen Taste die Funktion für Wiedergabe

fortsetzen (Wiedergabe fortsetzen). Die Filmwiedergabe wird dort fortgesetzt, wo Sie sie angehalten hatten.

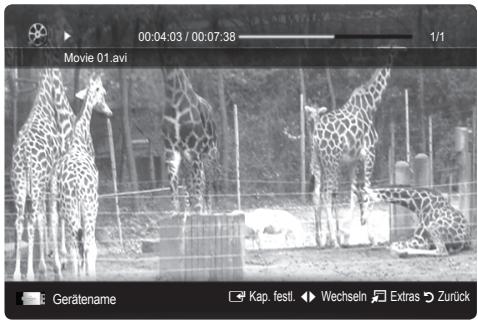

00:04:03 / 00:07:38 1/1 Movie 01.avi ✎✎ Die blaue Taste ist verfügbar, wenn Sie die Wiedergabe fortsetzen. Ununterbrochen abspielen Weiter ab letzter Szene. ✎✎ Wenn Hilfe zu Schleifenbetrieb im Menü Einstell. aktiviert wurde Ein, wird eine Meldung angezeigt, wenn Sie die Wiedergabe einer Filmdatei fortsetzen.

SUM B Abschnitt wiederh. Ununterbrochen abspielen E Pause. L Wechseln T Extras Deutsch BN68-02808BFGH_Ger.indb 40 3/27/2010 8:41:53 PM Wiedergeben von Musik

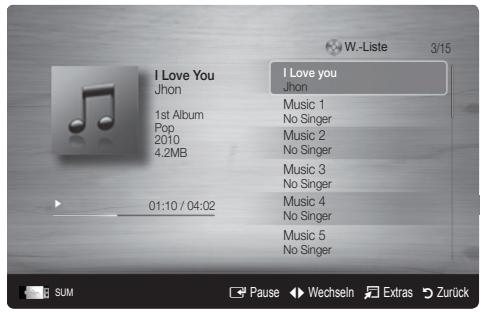

Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Musik, und drücken Sie dann im Media Play-Menü auf die ENTERE. Wählen Sie die gewünschte Musik mit den Tasten ◄/►/▲/▼ aus der Dateiliste aus. Drücken Sie die ENTERE oder die Taste (Wiedergabetaste). W.-Liste –– Bei der Wiedergabe eines music können Sie mit den Tasten ◄ und ► suchen. –– Die Tasten (Rücklauf) und µ (Vorlauf) sind bei der Wiedergabe funktionslos. ✎✎Angezeigt werden nur Dateien mit der Dateinamenserweiterung MP3. Dateien mit anderer Dateinamenserweiterung werden nicht angezeigt, auch wenn sie auf dem gleichen USB-Gerät gespeichert sind. I Love You Jhon I Love you Jhon 1st Album Pop 4.2MB No Singer 3/15 Music 1 Music 2 No Singer Music 3 No Singer 01:10 / 04:02 Music 4 04 Erweiterte Funktionen Musik No Singer Music 5 No Singer SUM E Pause L Wechseln T Extras R Zurück ✎✎Wenn der Ton beim Abspielen von MP3-Dateien „schräg“ klingt, stellen Sie im Menü Ton den Equalizer ein. (Bei übermodulierten MP3-Dateien kann es zu Tonproblemen kommen.) ✎✎Sie können Eig. Wdg.-Liste erstellen, indem Sie das gewünschte Musikstück aus der Datei wählen, und dann mit Eig. Wdg.-Liste wiedergeben.. Fotos Anzeigen eines Fotos (oder einer Diashow)

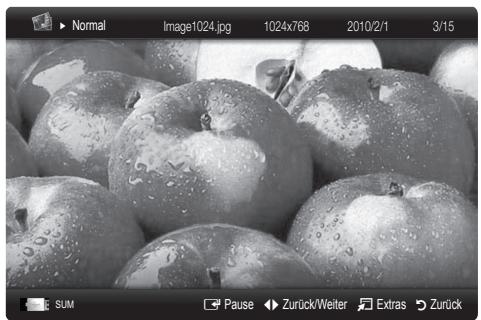

Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Foto, und Normal Image1024.jpg 1024x768 2010/2/1 drücken Sie dann im Media Play-Menü auf die ENTERE. Wählen Sie das gewünschte Foto mit den Tasten ◄ / ► / ▲ / ▼ aus der Dateiliste aus. Drücken Sie die ENTERE oder die Taste (Wiedergabetaste). –– Drücken Sie auf der Fernbedienung die Taste (Wiedergabe) / ENTERE, während die Fotoliste angezeigtwird, um die Diashow zu starten. –– Alle Dateien in der Dateiliste werden für in der Diashow angezeigt. –– Die Bilder werden nacheinander, beginnend mit der aktuell angezeigten Datei angezeigt. SUM E Pause L Zurück/Weiter T Extras Musikdateien können während der Diashow automatisch abgespielt werden, wenn die Hintergrundmusik aktiviert (Ein) ist. Der HGM-Modus kann erst gewechselt werden, wenn die Hintergrundmusik vollständig geladen ist.

3/27/2010 8:41:56 PM Erweiterte Funktionen ¦¦ Wiedergabe mehrerer Dateien Abspielen ausgewählter Video / Musik / Fotodateien Drücken Sie die gelbe Taste in der Dateiliste, um die gewünschte Datei auszuwählen.

2. Wiederholen Sie den obigen Vorgang, um mehrere Dateien auszuwählen.

HINWEIS xx Links neben dem Namen der gewähten Datei wird das Symbol (c) angezeigt. xx Drücken Sie die gelbe Taste noch einmal, um die Auswahl einer Datei zu stornieren. xx Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie die Taste TOOLS und wählen Sie dann Alle abwählen.

3. Drücken Sie die Taste TOOLS und wählen Sie Ausgew. Inhalte

wiederg. Abspielen einer Video / Musik / Fotodateigruppe

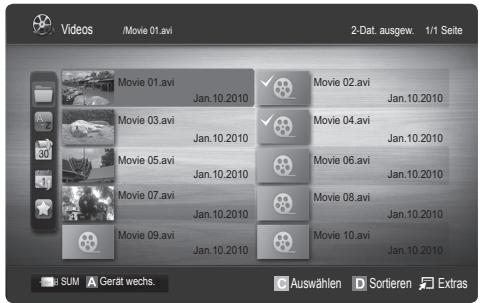

2-Dat. ausgew. 1/1 Seite /Movie 01.avi Movie 02.avi Jan.10.2010 Jan.10.2010 Movie 03.avi Movie 04.avi Jan.10.2010 Movie 05.avi Jan.10.2010 Movie 06.avi Jan.10.2010 Movie 07.avi Jan.10.2010 Jan.10.2010 Movie 09.avi Movie 10.avi Jan.10.2010 SUM Jan.10.2010 Movie 08.avi Jan.10.2010 Gerät wechs. Auswählen Sortieren T Extras Während eine Dateiliste angezeigt wird, navigieren Sie zu einer Datei aus der gewünschten Gruppe. Drücken Sie die Taste TOOLS und wählen Sie Aktuelle Gruppe abspielen. ¦¦ Media Play-Zusatzfunktionen Sortieren der Dateiliste Drücken Sie in der Dateiliste die blaue Taste, um die Dateien zu sortieren. Kategorie TV-Aufzeichnung Basisansicht Vorgang Anzeige des gesamten Ordners. Sie können das Foto durch Auswählen des Ordners abspielen. Titel Sortieren der Filmtitel nach Symbol/Nummer/Anfangsbuchstabe/Spezial. Voreinstellung Sortiert die Kanäle und zeigt sie in der Reihenfolge der Voreinstellung an. Sie können die Dateivoreinstellung in der Dateiliste mit Hilfe der grünen Taste ändern. Datum absteigend Datum aufsteigend Videos Musik Fotos

Sortieren und Anzeigen der Filme absteigend nach dem Datum.

Sortieren und Anzeigen der Filme aufsteigend nach dem Datum.

Interpret Sortieren der Musikdateien in alphabetischer Reihenfolge nach dem Namen des Interpreten.

Album Sortieren der Musikdateien in alphabetischer Reihenfolge nach dem Namen des Albums.

Genre Sortierung der Musikdateien nach dem Genre.

Stimmung Sortierung der Musikdateien nach der Stimmung. Sie können die Informationen zur Stimmung der Musik ändern.

Monatlich Sortieren und Anzeigen der Fotos nach dem Monat. Die Sortierung erfolgt nach Monaten (Januar bis Dezember) und ohne Beachtung des Jahres. Weekly Sortieren und Anzeigen der Fotos nach der Woche. Die Sortierung erfolgt nur nach Wochen (Montag bis Sonntag) und ohne Beachtung des Jahres.

Kanal Sortierung der aufgenommenen Dateien nach Kanalnamen.

Deutsch BN68-02808BFGH_Ger.indb 42 3/27/2010 8:41:58 PM Drücken Sie während der Wiedergabe die Taste TOOLS. TV-Aufzeichnung Videos Titel Kategorie Sie können die andere Datei direkt verschieben. Vorgang Musik Fotos

Wiederholungsmodus Sie können Film- und Musikdateien wiederholt abspielen.

Bildformat Sie können Bildformat entsprechend Ihren Wünschen anpassen.

Bildeinstellungen Sie können die Bildeinstellungen festlegen. (Seite 16~21)

Toneinstellungen Sie können die Toneinstellungen festlegen. (Seite 21, 22)

UntertitelEinstellungen Sie können die Videodatei mit Untertiteln abspielen. Diese Funktion steht nur zur Verfügung, wenn die Untertitel denselben Dateinamen wie die Videodatei haben.

Audio Sie können Videos nach Bedarf in einer der unterstützten Sprachen ausgeben. Diese Funktion ist nur aktiviert, wenn Sie Streamingdateien abspielen, die mehrere Audioformate unterstützen.

Audiokommentars Sie die Lautstärke des Audiokommentars für Sehbehinderte ein (Seite 22)

Diashow anhalten / Diashow starten Sie können eine Diashow starten und anhalten Geschwindigkeit der Diashow Sie können die Geschwindigkeit der Diashow während der Diashow auswählen.

Diashow-Effekt Sie können verschiedene Diashoweffekte einstellen.

Hintergrundmusik Sie können die Hintergrundmusik auswählen und einstellen, während Sie eine Diashow anzeigen.

Zoom Sie können Bilder im Vollbildmodus vergrößern.

Drehen Sie können Bilder im Vollbildmodus drehen. Hintergrundbild Sie können die andere Datei zum Desktop von Media Play verschieben. Informationen Sie können detaillierte Informationen zur abgespielten Datei anzeigen.

04 Erweiterte Funktionen Optionsmenü für die Video / Musik / Fotowiedergabe

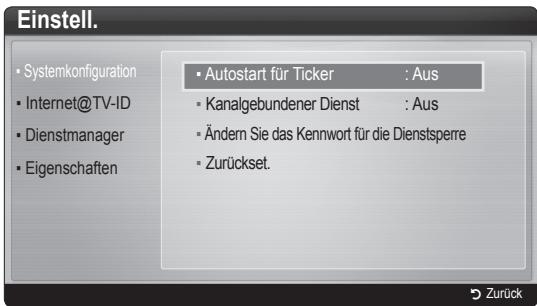

Einstellungen Verwenden des Menüs Einstellungen ■■ Hintergrundeinstellung: Wählen Sie den gewünschten Hintergrund aus. ■■ Hilfe zu Schleifenbetrieb (Wiedergabe fortsetzen) (Ein / Aus): Hiermit öffnen Sie das Popupfenster mit Informationen zum Schleifenbetrieb. ■■ Divx® VOD-Registrierungscode abrufen: Hiermit zeigen Sie den Registrierungscode für den Fernseher an. Wenn Sie eine Verbindung zur DivX-Website herstellen, und den Registrierungscode für ein Privatkonto registrieren, können Sie VOD-Registrierungsdatei herunterladen. Wenn Sie die VOD-Registrierung mit Media Play abspielen, wird die Registrierung abgeschlossen. ✎✎ Weitere Informationen zu DivX

VOD finden Sie unter www.DivX.com. ■■ Divx VOD-Deaktivierungscode abrufen: Wenn DivX® VOD nicht registriert ist, wird der Deaktivierungscode für die Registrierung angezeigt. Wenn Sie diese Funktion ausführen, wenn DivX® VOD registriert ist, wird die aktuelle DivX® VODRegistrierung deaktiviert.

■■ Informationen: Hiermit zeigen Sie die Informationen zum angeschlossenen Gerät an. Deutsch BN68-02808BFGH_Ger.indb 43

3/27/2010 8:41:59 PM Erweiterte Funktionen Anynet+ Was ist Anynet+?t Bei Anynet+ handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung-Fernsehgerät steuern können. Das Anynet+-System unterstützt nur Anynet+-fähige Samsung-Geräte. Wenn Sie wissen möchten, ob Ihr Samsung-Gerät diese Funktion unterstützt, suchen Sie das Anynet+-Logo auf Ihrem Gerät. Anschluss an das Heimkinosystem

1. Verbinden Sie einen der Anschlüsse HDMI IN (1(DVI), 2(ARC), 3 o der 4) am Fernsehgerät mit dem HDMI OUT-Anschluss am

entsprechenden Anynet+-Gerät. Verwenden Sie hierfür ein HDMI-Kabel. 2. Verbinden Sie den HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet+Geräts. Verwenden Sie hierfür das HDMI-Kabel. ✎✎Hinweis xx Verbinden Sie DIGITAL AUDIO OUT (OPTICAL)-Anschluss am Fernsehgerät und den Digital Audio-Eingang des Heimkinosystems mit Hilfe des Glasfaserkabels. xx Die ARC-Funktion ermöglicht digitale Tonausgabe mit Hilfe des HDMI IN 2(ARC) Anschlusses und sie kann nur genutzt werden, wenn das Fernsehgerät an einen Audioempfänger angeschlossen ist, der die ARC-Funktion unterstützt. xx Bei obiger Vorgehensweise überträgt der optische Anschluss nur 2-Kanalaudio. Die Tonausgabe erfolgt also nur über den linken und rechten Frontlautsprecher sowie den Subwoofer des Heimkinosystems. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den DIGITAL AUDIO OUT (OPTICAL)-Ausgang des DVD-Players oder des Satellitenreceivers (also AnynetGerät 1 oder 2) direkt an einen Verstärker oder ein Heimkinosystem und nicht an das Fernsehgerät anschließen. xx Schließen Sie nur ein Heimkinosystem an. xx Sie können Anynet+-Geräte mithilfe eines HDMI-Kabels verbinden. Manche HDMI-Kabel unterstützen möglicherweise keine Anynet+-Funktionen. Anynet arbeitet, wenn das AV-Gerät, das Anynet+ unterstützt, im Standby-Modus oder angeschaltet ist.

Anynet unterstützt maximal 12 AV-Geräte. Beachten Sie, dass Sie maximal 3 Geräte des gleichen Typs anschließen können.

Deutsch BN68-02808BFGH_Ger.indb 44 3/27/2010 8:42:00 PM Anynet+-Menü Fernsehen Geräteliste (geräte_name) MENU Beschreibung Wechsel vom Anynet+-Modus zum Fernsehmodus. Anzeige der Anynet+-Geräteliste. Hiermit öffnen Sie die Menüs der angeschlossenen Geräte. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das DVD-Menü des DVD-Recorders angezeigt. (geräte_name).INFO Zeigt das Wiedergabemenü des angeschlossenen Geräts an. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das Wiedergabemenü des DVD-Recorders angezeigt. Aufnehmen: (*Aufnahmegerät) Sofortiges Starten einer Aufnahme mit dem Rekorder. (Diese Funktion ist nur für Geräte mit Aufnahmefunktion verfügbar.) Aufnahme beenden: Beenden der Aufnahme. (*Aufnahmegerät) Empfänger Die Tonausgabe erfolgt über den Receiver. Bei Anschluss von mehr als einem Aufnahmegerät werden sie als (*Aufnahmegerät) angezeigt, bei Anschluss eines einzigen Aufnahmegeräts erfolgt die Anzeige als (*Geräte_Name). 04 Erweiterte Funktionen Anynet+ Menu Der Inhalt des Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen Anynet+-Geräte ab. ¦¦ Einrichten von Anynet+ ■■ Setup Anynet+ (HDMI-CEC) (Aus / Ein): Damit Sie die Funktionen von Anynet+ nutzen können, muss Anynet+ (HDMI-CEC) aktiviert Ein sein. Wenn die Funktion “Anynet+ (HDMI-CEC)” deaktiviert wird, sind auch alle Vorgänge in Verbindung mit Anynet+ deaktiviert.

Autom. Ausschalten (Nein / Ja): Automatisches Abschalten von Anynet+-Geräten durch Abschalten des Fernsehgeräts. Damit Sie Anynet+ verwenden können, muss die Geräteauswahl der Fernbedienung auf TV eingestellt sein.

✎✎ Selbst wenn das externe Gerät noch aufnimmt, wird es möglicherweise abgeschaltet. ¦¦ Wechseln zwischen Anynet+-Geräten

1. Nun werden die an das Fernsehgerät angeschlossenen Anynet+-Geräte aufgelistet.

✎✎ Wenn Sie das gewünschte Gerät nicht finden, drücken Sie die rote Taste, um die Liste zu aktualisieren.

2. Wählen Sie ein Gerät und drücken Sie die ENTERE. Sie können zum ausgewählten Gerät wechseln.

✎✎ Nur wenn Sie Anynet

(HDMI-CEC) im Menü Anwendung aktivieren Ein, wird die Geräteliste angezeigt. xx Das Umschalten zum ausgewählten Gerät kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des Umschaltens nicht abbrechen. xx Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet+-Funktion nicht verwenden. Achten Sie darauf, immer nur mit der Geräteliste zu einem Anynet+-Gerät zu wechseln. ¦¦ Aufnahme Sie können Fernsehprogramme mit einem Samsung-Recorder aufnehmen.

1. Wählen Sie Aufnahme.

✎✎ Mehr als zwei Aufnahmegerät angeschlossen xx Wenn mehrere Aufnahmegeräte angeschlossen sind, werden diese in einer Liste angezeigt. Wählen Sie eine Gerät aus der Geräteliste. ✎✎ Wenn das Aufnahmegerät nicht angezeigt wird, wählen Sie Geräteliste und drücken Sie die rote Taste, um nach Geräten zu suchen.

2. Zum Beenden drücken Sie die Taste EXIT.

✎✎ Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu Aufnahme. (geräte_name). ✎✎ Durch Drücken von (REC) wird die laufende Sendung aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen. ✎✎ Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen ist. Informationen zur richtigen Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch des Aufnahmegeräts. Deutsch BN68-02808BFGH_Ger.indb 45

3/27/2010 8:42:01 PM Erweiterte Funktionen ¦¦ Tonwiedergabe mit einem Receiver Sie können die Tonwiedergabe über einen Receiver (d. h. Heimkinosystem) anstelle des TV-Lautsprechers laufen lassen.

1. Wählen Sie Receiver und aktivieren Sie ihn (Ein).

2. Zum Beenden drücken Sie die Taste EXIT.

Wenn Ihr Receiver nur Audiosignale unterstützt, wird er in der Geräteliste möglicherweise nicht angezeigt. Der Receiver kann eingesetzt werden, wenn Sie den optischen Eingang des Receivers mit dem optischen Ausgang des Fernsehgeräts DIGITAL AUDIO OUT (OPTICAL) verbunden haben. Wenn der Receiver (d. h. Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen Ausgang der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anzeigt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver nur 2-Kanalton wiedergeben.

✎✎HINWEIS xx Sie können Anynet+-Geräte nur mit der TV-Fernbedienung nicht aber mit den Tasten am Fernsehgerät steuern. xx Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall erneut das Anynet+-Gerät. xx Die Anynet+-Funktionen sind für Geräte anderer Hersteller nicht verfügbar. Verwenden der ARC Funktion Sie können die Tonsignale vom Fernseher über ein HDMI-Kabel an einen Receiver übertragen und damit ausgeben, ohne dass ein gesondertes optisches Kabel benötigt wird.

1. Wählen Sie Empfänger und aktivieren Sie ihn Ein.

2. Zum Beenden drücken Sie die Taste EXIT.

✎✎ Um die ARC-Funktion verwenden zu können, müssen Sie an HDMI IN 2(ARC) einen Receiver anschließen, der die HDMI-CEC- und ARC-Funktion unterstützt. ✎✎ Um die ARC-Funktion zu deaktivieren, deaktivieren Empfänger Sie den Aus. Selbst wenn das Fernsehgerät weiterhin das ARC-Signal sendet, wird der Receiver gesperrt und kann das Signal nicht empfangen.

Deutsch BN68-02808BFGH_Ger.indb 46 3/27/2010 8:42:01 PM Problem Anynet+ funktioniert nicht. Mögliche Lösung

Ich möchte Anynet+ starten.

Ich möchte Anynet+ beenden.

Die Meldung Verbinden mit Anynet+-Gerät wird angezeigt.

Keine Wiedergabe mit dem Anynet+-Gerät.

Das angeschlossene Gerät wird nicht angezeigt.

Das Fernsehprogramm kann nicht aufgezeichnet werden. Die Ausgabe des Fernsehtons erfolgt über den Receiver.

Prüfen Sie, ob es sich um ein Anynet+-Gerät handelt. Das Anynet+-System unterstützt nur Anynet+-fähige Geräte. Schließen Sie nur einen Heimkinosystem an. Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist. Prüfen Sie die Video/Audio/HDMI-Kabelverbindungen des Anynet+-Geräts. Prüfen Sie, ob Anynet+ (HDMI-CEC) im Menü Einstellungen von Anynet+ aktiviert (An) ist. Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet. Prüfen Sie, ob es sich um eine ausschließlich für Anynet+ geeignete Fernbedienung handelt. Anynet+ funktioniert unter bestimmten Umständen nicht. (Kanalsuche, Bedienung von Media Play oder Plug & Play (Erstmaliges Einrichten) usw.) Stellen Sie nach dem Anschließen oder Entfernen des HDMI-Kabels sicher, dass die Geräte wieder gesucht werden, oder schalten Sie das TV-Gerät aus und wieder ein. Überprüfen Sie, ob die Anynet+-Funktion des Anynet+-Geräts aktiviert ist. Prüfen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren Sie zudem, ob Anynet+ (HDMI-CEC) im Menü Einstellungen für Anynet+ aktiviert ist. Drücken Sie die TOOLS-Taste, um das Anynet+-Menü anzuzeigen und die gewünschte Menüoption auszuwählen. Wählen Sie im Anynet+-Menü die Option Fernsehen. Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein Gerät, bei dem es sich nicht um ein Anynet+-Gerät handelt. Drücken Sie auf P >/< und PRE-CH, um den Fernsehmodus zu wechseln. (Beachten Sie, dass die Kanaltaste nur funktioniert, wenn kein Anynet+-Gerät mit integriertem Tuner angeschlossen ist.) Sie können die Fernbedienung nicht verwenden, während Sie Anynet+ konfigurieren, oder in einen anderen Anzeigemodus wechseln. Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder das Ändern des Anzeigemodus abgeschlossen ist. Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang (Erstmaliges Einrichten) läuft. Prüfen Sie, ob das Gerät die Anynet+-Funktionen unterstützt. Vergewissern Sie sich, dass das HDMI-Kabel ordungsgemäß angeschlossen wurde. Prüfen Sie, ob Anynet+ (HDMI-CEC) im Einstellungen von Anynet+ aktiviert (An) ist. Suchen Sie nochmal nach Anynet+-Geräten. Sie können Anynet+-Geräte nur mit Hilfe eines HDMI-Kabels anschließen. Manche HDMI-Kabel unterstützen möglicherweise keine Anynet+-Funktionen. Wenn es durch eine Störung (z. B. Trennen des HDMI-Kabels, des Netzkabels oder Stromausfall) zu einer Beendigung kommt, wiederholen Sie die Gerätesuche. Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist. Schließen Sie das Glasfaserkabel an das Fernsehgerät und den Receiver an. Die ARC-Funktion ermöglicht digitale Tonausgabe mit Hilfe des HDMI IN 2(ARC) Anschlusses und sie kann nur genutzt werden, wenn das Fernsehgerät an einen Audioempfänger angeschlossen ist, der die ARC-Funktion unterstützt. Deutsch BN68-02808BFGH_Ger(26-).indd 47 04 Erweiterte Funktionen ¦¦ Fehlerbehebung für Anynet+

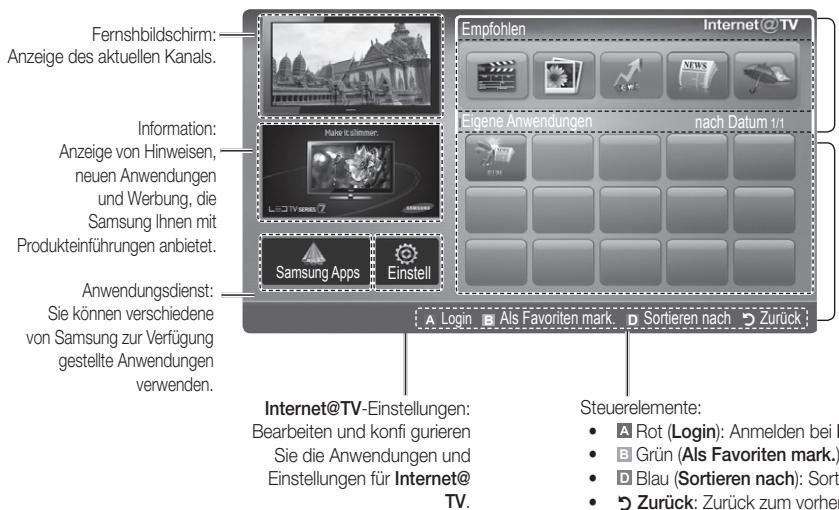

3/27/2010 10:47:48 PM Erweiterte Funktionen Internet@TV ¦¦ Erste Schritte mit Internet@TV Empfohlen Internet@TV bringt nützliche und unterhaltende Inhalte und Dienste direkt aus dem Internet auf Ihr Fernsehgerät. Eigene Anwendungen Samsung Apps nach Datum 1/1 Einstell.

Login B Als Favoriten mark. D Sortieren nach R Zurück ✎✎HINWEIS xx Konfigurieren Sie die Netzwerkeinstellungen, bevor Sie Internet@TV verwenden. Weitere Informationen finden Sie unter „Netzwerkverbindung“. (Seite 28) xx Nicht unterstützte Schriftarten im Inhalt des Providers werden nicht normal angezeigt. xx Je nach den vorliegenden Bedingungen im Netzwerk sind langsame Reaktionszeiten und/oder Unterbrechungen möglich. xx Je nach Region wird möglicherweise nur Englisch als Sprache der Anwendung unterstützt. xx Diese Funktion ist nicht überall verfügbar. xx Bei Problemen mit einem Anwendungsdienst wenden Sie sich an den Anbieter der Inhalte. xx Entsprechend den Vorgaben des Inhaltsanbieters können die Aktualisierungen einer Anwendung oder die Anwendung selbst eingestellt werden. xx Manche Anwendungen werden, je nach den gesetzlichen Bestimmungen Ihres Landes, möglicherweise nicht unterstützt oder stehen nur eingeschränkt zur Verfügung. Screen Anzeige Empfohlen Fernshbildschirm: Anzeige des aktuellen Kanals. Eigene Anwendungen Information: Anzeige von Hinweisen, neuen Anwendungen und Werbung, die Samsung Ihnen mit Produkteinführungen anbietet. Anwendungsdienst: Sie können verschiedene von Samsung zur Verfügung gestellte Anwendungen verwenden. nach Datum 1/1 Empfohlene Anwendungen: Anzeigen des von Samsung empfohlenen Diestes. Sie können keinen Dienst zu dieser Liste Heruntergeladene Anwendungen: Anzeigen der heruntergeladenen Anwendungen über die SamsungSamsung Apps Einstell Login Internet@TV-Einstellungen: Bearbeiten und konfi gurieren Sie die Anwendungen und Einstellungen für Internet@ TV.

Als Favoriten mark. Sortieren nach R Zurück Steuerelemente: Rot (Login): Anmelden bei Internet@TV.

• B Grün (Als Favoriten mark.): M arkieren der Anwendung als Favorit. Blau (Sortieren nach): Sortieren der Anwendungen.
• R Zurück: Zurück zum vorherigen Menü. ✎✎Das Farbtasten arbeiten je nach Anwendung möglicherweise unterschiedlich.

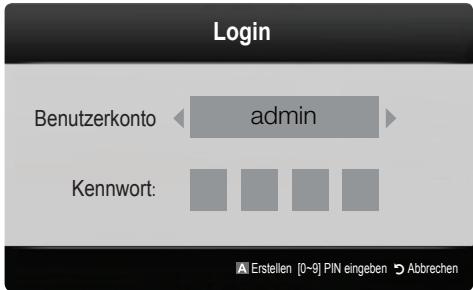

Deutsch BN68-02808BFGH_Ger.indb 48 3/27/2010 8:42:04 PM Login Benutzerkonto admin Erstellen [0~9] PIN eingeben R Abbrechen ✎✎Mehr Spaß mit Anwendungen ist möglich, wenn Sie sich bei Ihrem Konto anmelden. Informationen zum Anlegen eines Kontos erhalten Sie unter Konfigurieren von Internet@TV → Internet@TV ID → Erstellen. Drücken Sie auf der Starteite von Internet@TV auf die rote Taste. Wählen Sie das gewünschte Benutzerkonto und drücken Sie dann die ENTERE-Taste. Wenn Sie ein Konto erstellen möchten, drücken Sie die rote Taste, und legen Sie das Konto mit Hilfe des dann angezeigten Bildschirmfensters an. Geben Sie das Kennwort ein. Nach erfolgreicher Anmeldung wird das Benutzerkonto auf dem Bildschirm angezeigt.

Autostart für Ticker (Aus / Ein): Ticker beim Einschalten des Fernsehers aktiviert/deaktiviert. Die Anwendung Ticker stellt Nachrichten sowie Wetter- und Marktinformationen zur Verfügung. Sie müssen die Anwendung Ticker von Internet@TV herunterladen, damit Sie die Funktion verwenden können.

✎✎ Sie müssen die Anwendung Ticker nach Kennwort:

¦¦ Konfigurieren von Internet@TV Internet@TV herunterladen, damit Sie die Funktion verwenden können. Kanalgebundener Dienst (Aus / Ein): Einige Kanäle unterstützen Anwendungen als Internet-Datendienst, sodass Sie beim Fernsehen auf das Internet zugreifen können. Nur verfügbar, wenn es vom Sender unterstützt wird. 04 Erweiterte Funktionen Anmeldung beim Konto Bei einer Anwendung mit mehreren Konten verwenden Sie ◄ und ► für den Zugriff auf die verschiedenen Konten.

Zurücksetzen: Zurücksetzen von Internet@TV auf die werkseitigen Standardeinstellungen. Ändern Sie das Kennwort für die Dienstsperre In der Standardeinstellung lautet das Kennwort „0-0-0-0“.

✎✎ Wenn Sie das Kennwort vergessen haben, drücken Sie die Fernbedienungstasten in der folgenden Reihenfolge, um das Kennwort auf „0-0-0-0“ zurückzusetzen: POWER (aus) → MUTE 8→ 2 → 4 → POWER (ein). ■■ Internet@TV ID Sie können dieses Menü verwenden, wenn Sie ein Konto erstellen oder löschen. Sie können Ihr Konto zusammen mit den Kontoinformationen für die Inhaltssite steuern. Das Konto gilt nur für internet@TV.

Einstell. Erstellen von IDs und Konfigurieren von Internet@TV von diesem Fenster aus. Markieren Sie Einstellungen mit den Tasten ▲ und ▼, und drücken Sie die ENTERE. Einstell.

• Autostart für Ticker : Aus

• Kanalgebundener Dienst : Aus

• Ändern Sie das Kennwort für die Dienstsperre

• Zurückset. Erstellen: Erstellen Sie ein Konto und verbinden Sie es mit den gewünschten Anwendungen. HINWEIS

xx Sie können maximal 10 Konten erstellen. xx Die maximale Zeichenzahl beträgt 8. Manager –– Service Site: Registrieren Sie die Anmeldeinformationen für Dienstwebsites. –– Change Password: Ändern des Kennworts. –– Entfernen: Löschen Sie das Konto. ■■ Dienstmanager: Löschen und Sperren von Widgets, die unter Internet@@TV installiert sind. Sperren: Sperren der Anwendung. ✎✎ Für den Zugriff auf eine gesperrte Anwendung R Zurück müssen Sie das Kennwort eingeben. Entfernen: Löschen der Anwendung. ■■ Properties: Anzeigen von Informationen zu Internet@ TV. Verwenden Sie die Option Geschwindigkeit der Internetverbindung prüfen, um Ihre Netzwerkverbindung zu prüfen. Deutsch BN68-02808BFGH_Ger.indb 49

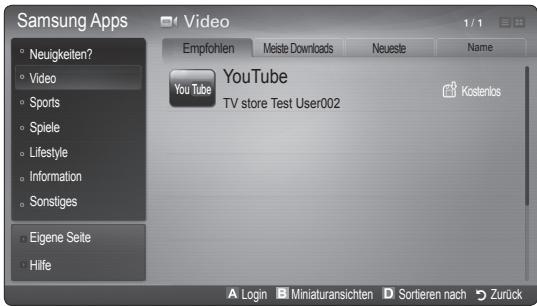

3/27/2010 8:42:07 PM Erweiterte Funktionen ¦¦ Verwenden des Internet@TV-Dienstes Samsung Apps Samsung Apps ist ein Speicher, aus dem Sie Anwendungen herunterladen können, die auf Ihren Samsung TV/AV-Geräten verwendet werden können. Mit Hilfe der heruntergeladenen Anwendungen können die Benutzer eine Vielzahl von Inhalten (z. B. Videos, Musik, Fotos, Spiele, nützliche Informationen usw.) nutzen. Zusätzlichen Anwendungen später dazukommen. Samsung Apps Empfohlen Neuigkeiten? Video Sports You Tube Meiste Downloads Neueste YouTube Name Kostenlos TV store Test User002 Spiele Lifestyle Information Sonstiges Eigene Seite Hilfe Login B Miniaturansichten Sortieren nach R Zurück Verwenden der Samsung Apps nach Kategorie Folgende Kategorien sind verfügbar: yy Neuigkeiten: Anzeigen neu registrierter Anwendungen. yy Video: Anzeigen verschiedener Videomedien wie Filme, Fernsehshows und Kurzvideos. yy Sport: Anzeigen verschiedener Sportmedien wie Spielinformationen, Bilder und Kurzvideos. yy Spiele: Anzeigen verschiedener Spiele wie Sudoku oder Schach. yy Lifestyle: Bietet verschiedene Lifestyle-Medien wie Musikangebote, Verwaltungstools für private Fotos und soziale Netzwerke wie Facebook und Zwitter. yy Information: Bietet verschiedene Informationsdienste wie Nachrichten, Aktienkurse und Wetter. yy Sonstiges: Beinhaltet verschiedene andere Dienste. yy Eigene Seite: Mit Eigene Seite erhalten Sie Informationen über bereits auf dem Fernsehgerät installierte Anwendungen. Dies sind z. B. Detailangaben, heruntergeladene Inhalte usw. Sie können die Anwendungen löschen oder sperren. yy Hilfe: Wenn Sie Fragen zu Internet@TV haben, schauen Sie zuerst in diesem Abschnitt nach. ✎✎Verwenden der Farbtasten in Verbindung mit den Samsung Apps. xx Grün (Login): Anmeldung zum Internetdienst. xx B Grün (Miniaturansichten): Ändern des Anzeigemodus.

Blau (Sortieren nach): Sortieren der Anwendungen nach Empfohlen, Meiste Downloads, Neueste oder Name. xx R Zurück: Zurück ins vorherige Menü.

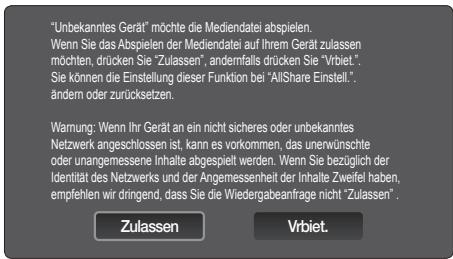

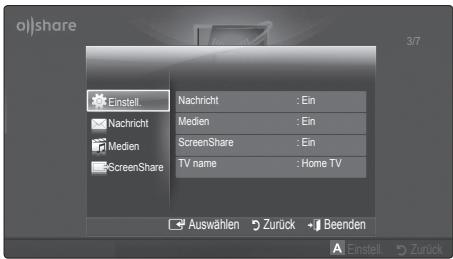

Deutsch BN68-02808BFGH_Ger.indb 50 3/27/2010 8:42:08 PM Nachricht / Medien / ScreenShare ¦¦ Informationen zu AllShare AllShare verbindet Ihr Fernsehgerät und Ihre SamsungMobiltelefone bzw. -Geräte über ein Netzwerk miteinander. Auf Ihrem Fernseher können Sie eingehende Aufrufe, SMS-Nachrichten und Zeitpläne anzeigen, die auf Ihren Mobiltelefonen gespeichert sind. Außerdem können Sie die auf Mobiltelefonen oder anderen Geräten (z. B. Ihrem PC) gespeicherten Medieninhalte wie Videos, Photos und xx abspielen, indem Sie sie über das Netzwerk auf dem Musik Fernseher steuern. Außerdem können Sie Ihr Fernsehgerät zum Anzeigen von Webseiten auf Ihrem Mobiltelefon benutzen. Anzeigen einer Liste der Mobiltelefone oder angeschlossenen Geräte, mit denen Sie die Nachrichten-, Medienoder ScreenShare-Funktion in Verbindung mit diesem Fernsehgerät verwenden können. ✎✎Die Medien-Funktion steht in allen Mobilgeräten zur Verfügung, sofern diese AllShare unterstützen. ■■ Zugelassen / Zurückgewiesen: Hiermit lassen Sie das Mobiltelefon zu bzw. sperren es. ■■ Entfenen: Hiermit entfernen Sie das Mobiltelefon aus der Liste. ✎✎ Mit dieser Funktion wird aber nur der Name des Mobilgeräts aus der Liste entfernt. Wenn das entfernte Mobilgerät wieder angeschaltet wird oder eine Verbindung zum Fernseher herstellen möchten, wird es möglicherweise wieder in der Liste angezeigt. ✎✎Weitere Informationen erhalten Sie unter „www.samsung.com“, oder wenden Sie sich an das Samsung-Callcenter. Auf dem Mobilgerät muss möglicherweise zusätzliche Software installiert werden. Weitere Informationen hierzu finden Sie im jeweiligen Benutzerhandbuch. ¦¦ Konfigurieren von AllShare 04 Erweiterte Funktionen AllShare Verwenden der Nachrichtenfunktion Mit dieser Funktion können Sie die eingegangenen Anrufe, SMS-Nachrichten und Zeitpläne vom Mobiltelefon im Alarmfenster anzeigen, während Sie das Fernsehgerät verwenden. ✎✎HINWEIS Einstellungen xx Um dieses Alarmfenster nicht anzuzeigen, ■■ Nachricht (Ein / Aus): Aktivieren oder Deaktivieren der Nachrichtenfunktion (für eingehende Aufrufe, SMSNachrichten und Zeitpläne auf Ihren Mobiltelefonen). ■■ Medien (Ein / Aus): Aktivieren bzw. Deaktivieren der Medienfunktion. Wenn die Medienfunktion aktiviert ist, können Sie Videos, Fotos und Musik von einem Mobiltelefon oder einem anderen Gerät abspielen, das ScreenShare unterstützt. ■■ ScreenShare (Ein / Aus): Aktivieren oder Deaktivieren von ScreenShare-Zugriff auf verschiedene Inhalte von Mobiltelefonen oder andere Geräten, die ScreenShare unterstützen. ■■ TV-Name: Festlegen eines Namens für den Fernseher, damit Sie ihn im Mobilgerät einfach finden können. ✎✎ Wenn Sie Benutzer-Eingabe wählen, können Sie den Namen des Fernsehers mit der Bildschirmtastatur eingeben. AllShare™ 3/7 Einstell. Nachricht : Ein Nachricht Medien : Ein Medien ScreenShare : Ein ScreenShare TV name : Home TV deaktivieren (Aus) Sie Nachricht bei den Einstellungen von AllShare. xx Wenn OK gewählt wird oder wenn OK nach dreimaliger Anzeige der Nachricht nicht gewählt wird, wird die Nachricht gelöscht. Die Nachricht wird nicht vom Mobiltelefon gelöscht. xx Das Alarmfenster kann angezeigt werden, während Sie Anwendungen wie Media Play usw. verwenden. Um den Inhalt der Nachricht zu sehen, schalten Sie in diesem Fall auf Fernsehmodus um. xx Wenn eine Nachricht von einem unbekannten Mobiltelefon angezeigt wird, wählen Sie das Mobiltelefon im Nachrichtenmenü von AllShare und wählen Sie dann Abweisen, um das Telefon zu sperren. Nachrichtenansicht Wenn eine neue SMS-Nachricht ankommt, während Sie fernsehen, wird das Alarmfenster geöffnet. Wenn Sie auf OK klicken, wird der Inhalt der Nachricht angezeigt. Sie können die Anzeigeeinstellungen für SMS-Nachrichten auf Ihren Mobiltelefonen konfigurieren. Anweisungen finden im Handbuch des Mobiltelefons.

✎✎ Manche Zeichen werden möglicherweise als E Auswählen R Zurück e Beenden Leerzeichen oder unlesbar angezeigt. Einstell. R Zurück Deutsch BN68-02808BFGH_Ger.indb 51

3/27/2010 8:42:09 PM Erweiterte Funktionen Alarm bei eingehendem Anruf Verwenden der ScreenShare-Funktion Wenn ein Anruf eingeht, während Sie fernsehen, wird das Alarmfenster geöffnet. Mit Hilfe von ScreenShare können Sie die verschiedenen von einem Mobiltelefon angebotene Inhalte durchsuchen. Zum Beispiel zeigt die nachfolgende Abbildung eine Zugriffsseite für den Inhalt auf einem Mobiltelefon. Sie können die Dateien des Mobiltelefons und das Telefonbuch und den Kalender auf dem Fernseher anzeigen. Auch können Sie andere vom Telefonbuch aus anrufen oder eine SMS senden. Kalenderalarm Während Sie fernsehen, wird das Alarmsignalfenster geöffnet, um die registrierte Sendung anzuzeigen. ✎✎ Sie können die Anzeigeeinstellungen für die Zeitplaninhalte auf Ihren Mobiltelefonen konfigurieren. Anweisungen finden im Handbuch des Mobiltelefons. ✎✎ Manche Sonderzeichen werden möglicherweise als Leerzeichen oder unlesbar angezeigt. Verwenden der Medienfunktion Ein Alarmsignalfenster wird geöffnet und informiert den Benutzer, dass die vom Mobiltelefon gesendeten Medieninhalte (Videos, Photos, Musik) auf dem Fernseher angezeigt werden. Der Inhalt wird automatisch 3 Sekunden nach dem Öffnen des Alarmfensters angezeigt. Wenn Sie bei geöffnetem Alarmfenster auf RETURN oder EXIT drücken, werden die Medieninhalte nicht wiedergegeben. ✎✎HINWEIS xx Im Samsung-Mobiltelefon muss ScreenShare installiert sein und die entsprechende Anwendung muss laufen; damit Sie die ScreenShare-Funktion verwenden können. xx Welche Tasten auf Ihrer Fernbedienung verfügbar sind, richtet sich nach der jeweils angezeigten Seite. xx Doc Viewer kann Dateien im Doc-Format lesen, sie können aber nicht bearbeitet werden. xx Die Bildschirmanzeige ann sich je nach angeschlossenem Gerät unterscheiden. ✎✎HINWEIS My Mobile xx Beim ersten Verwenden der Medienfunktion wird ein Warnhinweis angezeigt. Drücken Sie die Eingabetaste, um Zulassen zu wählen. Danach können Sie die Medienfunktion auf diesem Gerät verwenden. “Unbekanntes Gerät” möchte die Mediendatei abspielen. Wenn Sie das Abspielen der Mediendatei auf Ihrem Gerät zulassen möchten, drücken Sie “Zulassen”, andernfalls drücken Sie “Vrbiet.”. Sie können die Einstellung dieser Funktion bei “AllShare Einstell.”. ändern oder zurücksetzen. Warnung: Wenn Ihr Gerät an ein nicht sicheres oder unbekanntes Netzwerk angeschlossen ist, kann es vorkommen, das unerwünschte oder unangemessene Inhalte abgespielt werden. Wenn Sie bezüglich der Identität des Netzwerks und der Angemessenheit der Inhalte Zweifel haben, empfehlen wir dringend, dass Sie die Wiedergabeanfrage nicht “Zulassen” . Zulassen Vrbiet. xx Um die Übertragung von Medieninhalten des Mobiltelefons zu deaktivieren, müssen Sie die Medien bei den Einstellungen für AllShare deaktivieren (Aus). Contacts Calendar Doc Viewer E Auswählen Zurück Verwenden eines Samsung-Telefons zum Bedienen des Fernsehgeräts Damit Sie diese Funktion verwenden können, müssen Sie ein Mobiltelefon anschließen, das ScreenShare-Funktionen unterstützt. Wenn Sie das Fernsehgerät mit Ihrem Mobiltelefon bedienen, werden nur die Tasten POWER, Y, P</> und MUTE unterstützt. ✎✎Selbst wenn Sie eine Reglertaste (Kanal oder Lautstärke) des Mobiltelefons gedrückt halten, ändert sich der Wert jeweils nur um eine Einheit. xx Die Inhalte können je nach Auflösung und Format möglicherweise nicht auf Ihrem Fernseher angezeigt werden. xx Die ENTERE und die Tasten ◄ / ► sind je nach Medieninhalt möglicherweise deaktiviert. xx Sie können die Medienwiedergabe mit dem Mobiltelefon steuern. Weitere Informationen hierzu finden Sie im Benutzerhandbuch zum Mobiltelefon. xx Wenn Sie Medieninhalte von Ihrem PC abspielen möchten, wählen Sie das PC-Symbol auf der Hauptanzeige von AllShare. Das Menü Media Play der Fernsehgeräts ändert sich automatisch. Weitere Informationen finden Sie unter „Media Play“ (Seite 35).

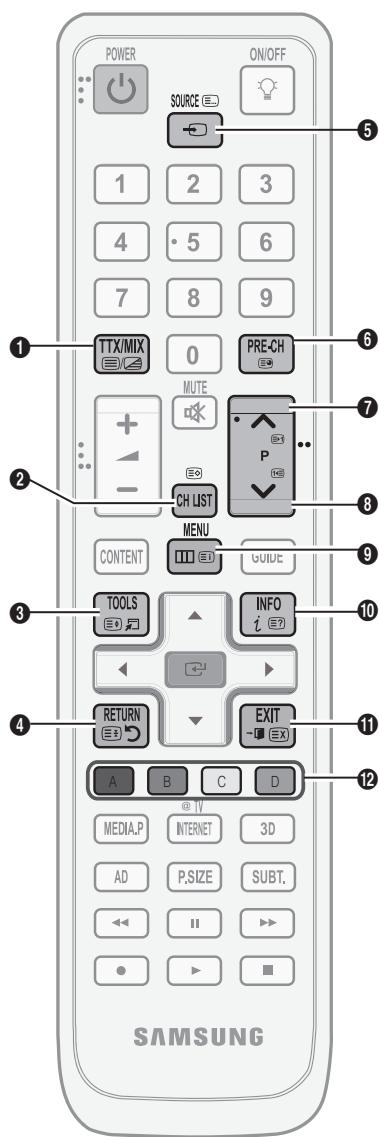

Deutsch BN68-02808BFGH_Ger.indb 52 3/27/2010 8:42:10 PM Weitere Informationen Auf der Videotext-Indexseite finden Sie Verwendungshinweise zum Videotext. Für die korrekte Anzeige von Teletextinformationen muss der Senderempfang einwandfrei sein. Andernfalls können Informationen unvollständig sein oder einige Seiten nicht angezeigt werden. ✎✎Sie können die Videotextseiten durch Drücken der Zifferntasten auf der Fernbedienung wechseln.

8 (Speichern): Videotextseiten speichern. 4 (Größe): Anzeige von Videotext in doppelt großen Buchstaben in der oberen Hälfte des Bildschirms. Drücken Sie die Taste erneut, um den Text auch in der unteren Hälfte des Bildschirms groß anzuzeigen. Zum Ausblenden des Videotextes drücken Sie die Taste erneut. 9 (halten): Halten einer angezeigten Seite, die mit weiteren, untergeordnete Seiten verknüpft ist, um das automatische Umblättern zu verhindern. Drücken Sie zum Fortfahren die Taste erneut.

3 (Vorherige Seite anzeigen):

6 (Index) Anzeigen der Videotext-

5 (Verborgenen Inhalt einblenden)

Anzeigen der vorherigen Videotextseite. Indexseite (Inhalt) während Sie Teletext verwenden

0 (Modus): Wählen Sie den Videotextmodus (LISTE / FLOF). Wenn Sie diese Taste im Modus LISTE drücken, wird in den Listenspeichermodus umgeschaltet. Im Listenspeichermodus können Sie mit der Taste 8 (Speichern) Videotextseiten in einer Liste speichern.

Anzeigen der nächsten Videotextseite. mix / aus): Aktivieren Sie den Videotextmodus, nachdem Sie einen Sender ausgewählt haben, der Videotext anbietet. Drücken Sie die Taste zweimal, um die Videotextinformationen gleichzeitig mit der aktuellen Sendung auf dem Bildschirm anzuzeigen. Drücken Sie die Taste noch einmal, um Videotext zu beenden.

2 (Nächste Seite anzeigen) / (Videotext an / 05 Weitere Informationen Teletext für Analogkanäle

Anzeigen von verborgenem Text (z. B. Antworten bei Quizsendungen). Drücken Sie die Taste erneut, um Videotext auszublenden. 7 (Abbrechen): Während der ! Suche nach einer Seite die laufende Fernsehsendung anzeigen. Farbtasten (rot / grün / gelb / @ blau): Wenn der Sender das FASTEXT-System verwendet, sind die verschiedenen Themen auf den Videotextseiten farbig gekennzeichnet und können mit den Farbtasten auf der Fernbedienung angewählt werden. Drücken Sie die Farbtaste, die dem Thema entspricht, das Sie anzeigen möchten. Die Seite wird mit anderen farbig markierten Informationen angezeigt, die auf dieselbe Art ausgewählt werden können. Drücken Sie die entsprechende Farbtaste, um die vorherige oder nächste Seite anzuzeigen. 1 (Unterseite) Anzeigen eine verfügbaren Unterseite. Die Videotextseiten sind in sechs Kategorien unterteilt: Sportergebnisse Inhalt

Gewählte Seitennummer Senderkennung Aktuelle Seitenzahl oder Suchhinweise Sportergebnisse Inhalt

Datum und Uhrzeit Text Statusinformation FASTEXTInformationen Deutsch BN68-02808BFGH_Ger.indb 53

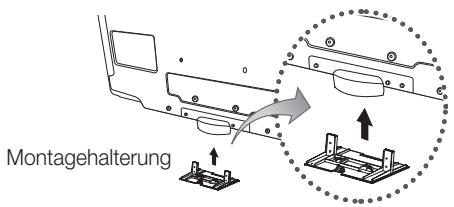

3/27/2010 8:42:12 PM Weitere Informationen Anbringen der Wandhalterung Montieren der Montagehalterung Wenn Sie das Fernsehgerät an der Wand anbringen, befestigen Sie die Montagehalterung an dem Teil, das (wie in der Abbildung gezeigt) mit dem Standfuß verbunden wird. Montagehalterung Vorbereiten für den Einbau der Wandhalterung (46 ~ 55 Zoll Fernsehgeräts) Beim Einbau einer Wandhalterung eines anderen Herstellers, verwenden Sie den Haltering. ¦¦ Anbringen der Wandhalterung Mit der separat erhältlichen Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandhalterung von einem Techniker helfen. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird.

Deutsch BN68-02808BFGH_Ger.indb 54 3/27/2010 8:42:13 PM 05 Weitere Informationen Spezifikation (VESA) der Wandhalterung ✎✎Die Wandhalterung wird nicht mitgeliefert, ist aber gesondert erhältlich. Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden steht. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann es herunterfallen und zu Verletzungen kommen. ✎✎HINWEIS xx Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird. xx Die Standardabmessungen der Wandhalterung finden Sie in der nachfolgenden Tabelle. xx Beim Kauf unserer Wandhalterung erhalten Sie ein detailliertes Installationshandbuch sowie alle für die Montage erforderlichen Teile. xx Verwenden Sie keine Schrauben, die länger sind als hier angegeben, da damit innen liegende Bauteile des Fernsehers beschädigt werden können. xx Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, kann die Länge der Schrauben je nach Spezifikation unterschiedlich sein. xx Ziehen Sie die Schrauben nicht zu fest an, weil Sie so möglicherweise das Gerät beschädigen, oder es dadurch herunterfallen und Verletzungen verursachen könnte. Samsung haftet nicht bei derartigen Unfällen. xx Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt. xx Bei der Montage dieses Fernsehgeräts dürfen Sie eine Neigung von 15 Grad nicht überschreiten. Produktfamilie Zoll 19~22 LCD-Fernsehgerät 23~29 30~40 46~55 57~65 70~80 80~ VESA-Spezifikation (A * B) Standardschraube 75 X 75 100 X 100 200 X 100 200 X 200 400 X 400 600 X 400 800 X 400 1400 X 800 Menge

Installieren Sie die Wandhalterung nicht bei angeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen. Verlegen der Kabel Verstecken Sie die Kabel im Kabelschlauch, damit sie durch den transparenten Standfuß hindurch nicht zu sehen sind. Kabelbinder Deutsch BN68-02808BFGH_Ger.indb 55

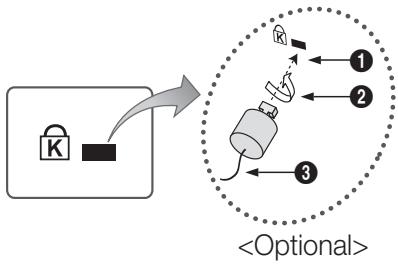

3/27/2010 8:42:14 PM Weitere Informationen Kensington-Schloss als Diebstahlsicherung Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. Je nach Hersteller können Aussehen und Verriegelungsverfahren von der Abbildung abweichen. Informationen zur richtigen Anwendung entnehmen Sie bitte der Bedienungsanleitung des Kensington-Schlosses.

✎✎Suchen Sie das Symbol „K“ auf der Rückseite des Fernsehgeräts.

Neben diesem „K“-Symbol befindet sich der Steckplatz für das Kensington-Schloss. Führen Sie das Schloss in den Kensington-Einschub am LCDFernseher ein 1, und drehen Sie es in die Verriegelungsposition 2. Schließen Sie das Kabel für das Kensington-Schloss an 3. Befestigen Sie das Kensington-Schloss an einem Tisch oder einem schweren feststehenden Objekt.

<Optional> ✎✎Das Schloss muss separat erworben werden. ✎✎Die Position des Kensington-Schlosses ist modellabhängig. Befestigen des Fernsehgeräts an der Wand Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und schwere Verletzungen oder den Tod verursachen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor. ¦¦ So verhindern Sie, dass das Fernsehgerät umkippt

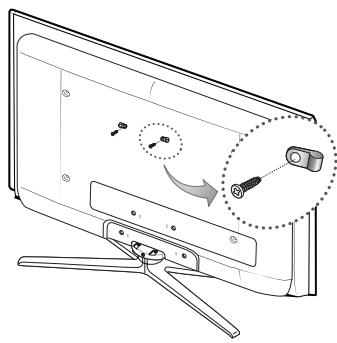

Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten. ✎✎ Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. einen Dübel. ✎✎ Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben.

2. Entfernen Sie die Schrauben in der Mitte auf der Rückseite des

Fernsehgeräts. Setzen Sie diese Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgerät. ✎✎ Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät geliefert. Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben. ✎✎ Daten der Schrauben xx Bei einem 30 ~ 40 Zoll-Gerat: M6 xx Bei einem 46 ~ 55 Zoll-Gerat: M8

3. Verbinden Sie die Halterungen an der Wand und die Halterung am

Fernsehgerät mit einem festen Band miteinander und ziehen Sie das Band dann fest. Wand ✎✎ HINWEIS xx Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann. xx Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind. xx Lösen Sie das Band, ehe Sie den Fernsehapparat bewegen.

4. Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie regelmäßig die Verbindungen auf

Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterung wenden Sie sich an einen professionellen Installationsbetrieb.

Deutsch BN68-02808BFGH_Ger.indb 56 3/27/2010 8:42:16 PM Bei Fragen zum Fernsehgerät schauen Sie zuerst in dieser Liste nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, öffnen Sie die Website „www.samsung.com“ und klicken Sie dort auf „Support“ oder wenden Sie sich an das in der Liste auf der letzten Seite angegebene Callcenter. Problem Lösungen und Erklärungen Bildqualität Führen Sie zu allererst den Bildtest durch, um zu bestätigen, dass Ihr Fernsehgerät das Testbild korrekt anzeigt. (Wechseln Sie zu MENU - Unterstützung - Eigendiagnose - Bildtest) (Seite 25). Wenn das Testbild richtig angezeigt wird, kann das schlechte Bild durch die Signalquelle oder das Signal verursacht sein. Das Fernsehbild ist nicht so gut wie im Geschäft.

Das Bild ist verzerrt: Macroblock-Fehler, Smallblock-Fehler, Punkte, Pixelfehler

Wenn Sie einen analogen Kabel-/Satellitenreceiver verwenden, ersetzen Sie diesen durch einen digitalen. Verwenden Sie HDMI- oder Komponentenkabel, um Bildqualität in HD (hohe Auflösung) zu ermöglichen. Kabel-/Satellitenanschluss: Probieren Sie HD-Sender aus der Kanalliste. Antennenanschluss: Probieren Sie HD-Sender, nachdem Sie die Autoprogrammierung durchgeführt haben. ✎✎ Viele HD-Kanäle senden aufbereitete SD-Inhalte (Standardauflösung). Stellen Sie den Kabel-/Satellitenreceiver auf eine Bildauflösung von 1080i oder 720p ein. Achten Sie darauf, dass Sie beim Fernsehen den Mindestabstand entsprechend der Größe des Fernsehers und der Auflösung des angezeigten Signals einhalten. Durch die Kompression der Videoinhalts kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionfilmen. Ein niedriger Signalpegel oder schlechte Qualität kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts. Mobiltelefone, die in der Nähe (bis ca. 1 m) eines Fernsehgeräts betrieben werden, können bei Analog- und Digitalfernsehern Bildrauschen Farbe ist falsch oder gfehlt.

Wenn Sie einen Komponentenanschluss verwenden, wergewissern Sie sich, ob die Komponentenkabel mit den richtigen Anschlüssen verbunden sind. Falsche oder lose Kontakte können Farbprobleme verursachen oder dazu führen, dass auf dem Bildschirm gar kein Bild angezeigt wird. Schlechte Farbwiedergabe oder Helligkeit.

Stellen Sie die Bild-Optionen im Fernsehmenü ein. (wechseln Sie zum Bild-Modus / Farbe / Helligkeit / Schärfe (Seite. 16) Stellen Sie im Fernsehmenü die Optionen für den Energiesparmod. ein. (Wechseln Sie zu MENU Bild - Öko-Lösung - Energiesparmod.). (Seite 16) Versuchen Sie, die Grundstellung für das Bild wieder herzustellen, damit die Standardbildeinstellungen verwendet werden. (Wechseln Sie zu MENU - Bild - Bild zurücksetzen) (Seite. 21).

Gepunktete Linie am Bildschirmrand.

Wenn die Bildgröße auf Bildschirmanpassung eingestellt ist, ändern Sie dies in 16:9. (Seite 17) Ändern Sie die Kabel-/Satellitenauflösung. Das Bild ist schwarzweiß.

Wenn Sie einen AV-Composite-Eingang verwenden, schließen Sie das Videokabel (Gelb) an die grüne Buchse des Komponenteneingangs 1 am Fernsehgerät an. Beim Kanalwechsel friert das Bild ein bzw. ist verzerrt, oder die Bildanzeige erfolgt verzögert.

Bei Anschluss an einen Kabelreceiver versuchen Sie, den Kabelreceiver zurückzusetzen. Schließen Sie das Netzkabel wieder an und warten Sie, bis der Kabelreceiver neu startet. Dies kann bis zu 20 Minuten dauern. Stellen Sie die Bildauflösung des Kabelreceivers auf 1080i oder 720p ein. Tonqualität

Führen Sie zu allererst den Audiotest durch, um zu bestätigen, dass Ihr Fernsehgerät den Ton korrekt ausgibt. (Wechseln Sie zu MENU - Unterstützung - Eigendiagnose - Audiotest) (Seite 25). Wenn der Ton richtig ausgegeben wird, kann das Tonproblem möglicherweise durch die Signalquelle oder das Signal verursacht sein. Kein Ton oder Ton zu leise bei maximaler Lautstärke.

Überprüfen Sie die Lautstärke des externen Geräts, das an Ihren Fernseher angeschlossen ist. Bild ist gut, aber kein Ton.

Stellen Sie die Option Lautsprecher auswählen im Tonmenü auf TV-Lautsprecher ein. (Seite 22) Wenn Sie ein externes Gerät verwenden, vergewissern Sie sich, dass die Audiokabel an die richtigen Audioeingänge am Fernsehgerät angeschlossen sind. Wenn Sie ein externes Gerät verwenden, überprüfen Sie die Einstellungen für die Tonausgabe des Geräts (z. B. müssen Sie die Toneinstellungen Ihres Kabelreceivers möglicherweise in HDMI ändern, wenn das Gerät über HDMI an Ihr Fernsehgerät angeschlossen ist). Wenn Sie ein DVI/HDMI-Kabel verwenden, ist ein separates Audiokabel erforderlich. Wenn Ihr Fernsehgerät über eine Kopfhörerbuchse verfügt, vergewissern Sie sich, dass nichts eingesteckt ist.

Die Lautsprecher geben ein unerwünschtes Geräusch von sich.

Überprüfen Sie die Kabelverbindungen. Vergewissern Sie sich, dass kein Videokabel an einen Audioeingang angeschlossen ist. Überprüfen Sie die Signalstärke des Antennen-/Kabelanschlusses. Ein schwaches Signal kann Verzerrungen verursachen. Deutsch BN68-02808BFGH_Ger.indb 57 05 Weitere Informationen Fehlerbehebung

3/27/2010 8:42:16 PM Weitere Informationen Problem Lösungen und Erklärungen Der Fernseher kann nicht eingeschaltet werden.

Das Fernsehgerät schaltet sich automatisch aus.

Kein Bild, kein Video Kein Bild/Video.

HF-Anschluss (Terrestrisch/Kabel) Das Fernsehgerät empfängt nicht alle Kanäle. Das Bild ist verzerrt: Macroblock-Fehler, Smallblock-Fehler, Punkte, Pixelfehler PC-Verbindung Meldung „Modus nicht unterstützt“ wird angezeigt. Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner angeschlossen ist. Bild ist gut, aber kein Ton. Netzwerkverbindung (Modellabhängig) Fehler der drahtlosen Netzwerkverbindung. Andere Das Bild wird nicht als Vollbild angezeigt.

Die Fernbedienung des Kabel-/ Satellitenreceivers schaltet das Fernsehgerät nicht ein/aus oder regelt auch nicht die Lautstärke. Meldung „Modus nicht unterstützt“ wird angezeigt. Kunststoffgeruch tritt aus dem Fernsehgerät aus. Die Option Signalinformation steht für das Fernsehgerät im Menü Eigendiagnose nicht zur Verfügung. Das Fernsehgerät ist seitlich geneigt. Das Kanalmenü wird grau angezeigt. (nicht verfügbar)

Überprüfen Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten. Stellen Sie den Videoausgang Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/Blu-ray-Player) so ein, dass er zur Verbindung mit dem Fernsehgerät passt. Zum Beispiel: Wenn der HDMI-Ausgang des externen Geräts verwendet wird, schließen Sie es an den HDMI-Eingangs Ihres Fernsehers an. Stellen Sie sicher, dass die angeschlossenen Geräte angeschaltet sind. Vergewissern Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die Taste SOURCE auf der Fernbedienung des Fernsehers. Vergewissern Sie sich, dass das Antennenkabel korrekt angeschlossen ist. Probieren Sie es mit Plug & Play (Erstmaliges Einrichten) um die verfügbaren Kanäle zur Kanalliste hinzuzufügen. Wechseln Sie zu MENU - Plug & Play (Erstmaliges Einrichten) und warten Sie, bis alle verfügbaren Kanäle gespeichert sind (Seite. 7). Prüfen Sie, ob die Antenne korrekt angeordnet ist. Durch die Kompression der Videoinhalts kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionfilmen. Ein schwaches Signal kann Verzerrungen verursachen. Das ist kein Problem des Fernsehgeräts. Stellen Sie die Ausgangsauflösung und Frequenz Ihres PCs so ein, dass sie zu den vom Fernsehgerät unterstützten Auflösungen passen. (Seite 27) Das ist normal. Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner angeschlossen ist.

Wenn Sie eine HDMI-Verbindung verwenden, prüfen Sie die Einstellungen des Audioausgangs für Ihren PC.

Es ist ein drahtloser USB-Dongle von Samsung erforderlich, um das Drahtlosnetzwerk zu verwenden. Vergewissern Sie sich, dass die Netzwerkverbindung auf „Drahlos“ eingestellt ist (Seite. 30). Das Fernsehgerät muss an einen drahtlosen IP-Sharer (Router) angeschlossen sein.

Bei HD-Kanälen werden auf beiden Seiten schwarze Balken angezeigt, wenn Sie aufbereitete SDInhalte (4:3) wiedergeben. Bei Filmen mit einem anderen Seitenverhältnis als am Fernsehgerät eingestellt werden oben und unten schwarze Balken angezeigt. Stellen Sie die Bildgröße an Ihrem externen Gerät oder am Fernseher auf Vollbild ein. Ersetzen Sie die Batterien der Fernbedienung, und achten Sie dabei auf die richtige Polung (+/-). Reinigen Sie das Sendefenster der Fernbedienung. Zeigen Sie mit der Fernbedienung aus 1,5 bis 2 m Enternung direkt auf das Fernsehgerät. Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für Ihren Kabel-/ Satellitenreceiver.

Die Fernbedienung funktioniert nicht. Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist. Vergewissern Sie sich, dass die Netzsteckdose Strom liefert. Drücken Sie die POWER am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn das Fernsehgerät angeht, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht“ weiter unten. Stellen Sie im Menü Einstell. sicher, dass der Sleep-Timer deaktiviert Aus ist. (Seite 23) Wenn das Fernsehgerät an Ihren PC angeschlossen ist, überprüfen Sie die Energiespareinstellungen Ihres PCs. Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist. Wenn Sie über Kabel oder Antenne fernsehen, scha ltet sich das Fernsehgerät nach 10 – 15 Minuten ohne Signal aus.

Überprüfen Sie die unterstützte Auflösung des Fernsehgeräts und stellen Sie die Ausgangsauflösung des externen Geräts dementsprechend ein. Weitere Informationen erhalten Sie auf Seite 26 dieses Handbuchs. Dieser Geruch ist normal und verschwindet im Lauf der Zeit.

Diese Funktion ist nur bei digitalen Kanälen mit Antennenanschluss (HF/Koax) verfügbar. (Seite 25)

Lösen Sie den Sockel des Standfußes vom Fernsehgerät und wiederholen Sie die Montage. Das Menü Kanal ist nur dann verfübgar, wenn eine TV-Signalquelle ausgewählt wurde. Deutsch BN68-02808BFGH_Ger.indb 58 3/27/2010 8:42:17 PM Lösungen und Erklärungen Ihre Einstellungen gehen nach 30 Minuten oder bei jedem Abschalten des Fernsehers verloren.

Vorübergehender Ausfall von Bild oder Ton.

Sie sehen kleine Partikel, wenn Sie den Rahmen um den Bildschirm herum genau betrachten. Das PIP-Menü ist nicht verfügbar.

Die Meldung „Verschlüsseltes Signal“ oder „Kein Signal/Schwaches Signal“ wird angezeigt.

Sie haben das Fernsehgerät vor 45 Minuten ausgeschaltet, es schaltet sich aber von selbst wieder ein. Es gibt wiederholte Bild-/Tonprobleme. Es kann eine Reaktion zwischen dem Gummipolster des Sockels und der Oberfläche mancher Möbel geben.

Wenn das Fernsehgerät im Modus Shop-Demo läuft, werden die Ton- und Bildeinstellungen alle 30 Minuten zurückgesetzt. Wechseln Sie mit dem Plug & Play-Prozess (erstmals einrichten) vom Modus Shop-Demo zu Privatgebrauch. Drücken Sie diese Taste SOURCE, um den TV-Modus auszuwählen. Wechseln Sie dann zu MENU → Einstell. → Plug & Play (erstmals einrichten) → ENTERE (Seite. 7). Überprüfen und korrigieren Sie ggf. die Kabelverbindungen. Der Ausfall von Ton oder Bild kann durch Einsatz übermäßig starrer oder dicker Kabel verursacht werden. Vergewissern Sie sich, dass die Kabel für langfristigen Gebrauch flexibel genug sind. Bei Wandmontage empfehlen wir, Kabel mit 90 Grad-Steckern zu verwenden. Dies ist Teil des Produktdesigns und kein Defekt. 05 Weitere Informationen Problem PIP-Funktionen stehen nur zur Verfügung, wenn Sie eine HDMI-, PC- oder Komponentensignalquelle anzeigen (Seite. 25). Wenn Sie ein CAM (mit „CI“ oder „CI+“-Karte) verwenden, überprüfen Sie, ob es richtig in den CISteckplatz (Common Interface) eingesetzt wurde. Wenn das Problem fortbesteht, ziehen Sie das CAM aus dem Fernseher heraus und setzen Sie es erneut ein. Dies ist normal. Das Fernsehgerät aktiviert die OTA-Funktion (Over-the-Air) Funktion selbst, um die Firmware für die Aktualisierung beim Fernsehen herunterzuladen. Überprüfen und ändern Sie Signal/Signalquelle. Um dies zu verhindern, bringen Sie Filzblöcke an jeder Fläche des Fernsehers an, die in direkten Kontakt mit Möbeln gerät. ✎✎Der TFT-LCD-Bildschirm enthält Unterpixel. Hierfür ist eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung. ¦¦ Lizenz Manufactured under licence from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories. Manufactured under license under U.S. Patent #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 & other U.S. and worldwide patents issued & pending. DTS and the Symbol are registered trademarks. & DTS 2.0+ Digital Out and the DTS logos are trademarks of DTS, Inc. Product Includes software. © DTS, Inc. All Rights Reserved. DivX Certified to play DivX video up to HD 1080p, including premium content. ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an official DivX Certified device that plays DivX video. Visit www.divx.com for more information and software tools to convert your files into DivX video. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified® device must be registered in order to play DivX Videoon-Demand (VOD) content. To generate the registration code, locate the DivX VOD section in the device setup menu. Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD. Pat. 7,295,673;7,460,688; 7,519,274 TheaterSound, SRS and the symbol are trademarks of SRS Labs, Inc. TheaterSound technology is incorporated under license form SRS Lab, Inc. Deutsch BN68-02808BFGH_Ger.indb 59

3/27/2010 8:42:18 PM Weitere Informationen Technische Daten Bildschirm (nativ) Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Lagerungstemperatur Luftfeuchtigkeit (Lagerung) TV-System Fernsehnorm/Videosystem Audiosystem HDMI IN 1 – 4 1920 x 1080 bei 60 Hz 10° C bis 40° C (50°F bis 104°F) 10% bis 80%, nicht kondensierend -20° C bis 45° C (-4°F bis 113°F) 5% bis 95%, nicht kondensierend Analog: B/G, D/K, L, I (je nach eingestelltem Land) Digital: DVB-T/DVB-C Analog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 BG. OK NICAM. MPEGl Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Audio: 2-Kanal-Linear-PCM 32/44.1/48 kHz, 16/20/24 Bit. Analoger Audioeingang (nur HDMI IN1) PC-Eingang (nur HDMI IN1) Drehbarer Fuß (Links und rechts) Modellname Bildschirmgröße (Diagonal) Ton Ausgang Abmessungen (BxTxH) Gehäuse Mit Fuß Gewicht Ohne Fuß Mit Fuß -20˚ ~ 20˚ LE40C750 LE46C750 40 inches 46 inches 10 W X 2

✎✎Änderungen der technischen Daten und des Geräte-Designs vorbehalten. ✎✎Die technischen Daten zur benötigten Netzspannung finden Sie auf dem Etikett am Produkt.

Alle wählen AllShare Anschließen an ein Audiogerät Anynet+ Audio Out Aufnehmen Autom. Einstellung Automatische Lautstärke

Diashow Digitaler Audioausgang DivX® VOD D-sub Dynamisch

Eigendiagnose EIN/AUS-Taste Eingang einrichten Elektronischer Programmführer Empfänger Energiesparmod. EPG Equalizer Ext. Lautsprecher Extras

Kabelbinder Kanal-Manager Kennwort Komp. Kopfhörer 4, 55

Lautsprecherauswahl Lautstärke Lizenz

Farbtemperatur Fehlerbehebung Feinabstimmung Fernbedienung Fotos Frequenz

Balance Basisansicht Batterien Bearbeiten von Sendern Bildformat Hautton HDMI Heimkino Helligkeit Hintergrundbild Hintergrundmusik

Media Play Melodie Menütransparenz Montagehalterung Musik

Schärfe Schwarzton Signalinformation Sleep-Timer Software-Update Sperren Sprache Standby-Modus Symbol

Technische Daten Timer Titel TV-Empfang TV-Lautsprecher

Verstärken Verwenden der Kanalansicht Verwenden der Programmieransicht Verwenden von Favoriten VCR Video Videowiedergabe

Optimale Auflösung Optimalkontrast

Name bearbeiten Navigieren Netzanzeige Netzwerkverbindung Quellen 05 Weitere Informationen Index

Wandhalterung Warm Weißabgleich Wiederholungsmodus

0~9 Nummer Kleine letter
