BEDIENUNGSANLEITUNG LE46N87BDX SAMSUNG

BOITIER DECODEUR SAMSUNG

La conception et les spécifications sont susceptibles de changer sans préavis. Ce périphérique est un appareil numérique de classe B. Pour les caractéristiques d’alimentation, voir l’étiquette fixée au produit. Français - 60 BN68-01186B-Fre-0312.indd 60 2007-03-13 9:21:59 Cette page est laissée intentionnellement en blanc. BN68-01186B-Fre-0312.indd 61 2007-03-13 9:21:59 Vorsichtsmaßnahmen beim Anzeigen von Standbildern Ein Standbild kann zu einer dauerhaften Beschädigung des Fernsehbildschirms führen.

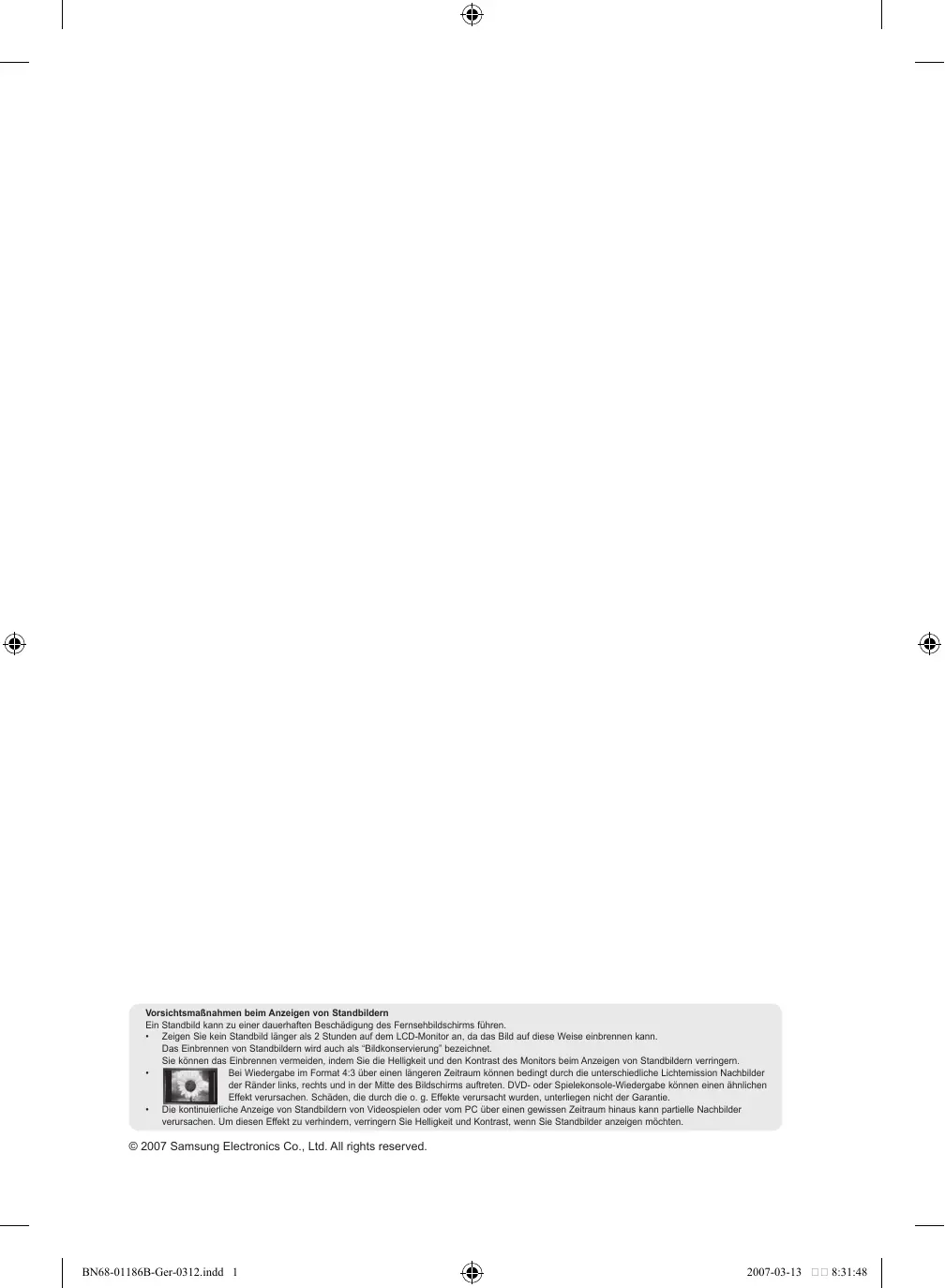

• Zeigen Sie kein Standbild länger als 2 Stunden auf dem LCD-Monitor an, da das Bild auf diese Weise einbrennen kann. Das Einbrennen von Standbildern wird auch als “Bildkonservierung” bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Monitors beim Anzeigen von Standbildern verringern.
• Bei Wiedergabe im Format 4:3 über einen längeren Zeitraum können bedingt durch die unterschiedliche Lichtemission Nachbilder der Ränder links, rechts und in der Mitte des Bildschirms auftreten. DVD- oder Spielekonsole-Wiedergabe können einen ähnlichen Effekt verursachen. Schäden, die durch die o. g. Effekte verursacht wurden, unterliegen nicht der Garantie.
• Die kontinuierliche Anzeige von Standbildern von Videospielen oder vom PC über einen gewissen Zeitraum hinaus kann partielle Nachbilder verursachen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten. © 2007 Samsung Electronics Co., Ltd. All rights reserved. BN68-01186B-Ger-0312.indd 1 2007-03-13 8:31:48 Inhalt

ANSCHLIESSEN UND VORBEREITEN DES FERNSEHGERÄTS

• Lieferumfang p. 3
• Anbringen der Wandhalterung p. 3
• Bedienfeld p. 4
• Anschlussfeld p. 5
• Fernbedienung p. 7
• Batterien in die Fernbedienung einsetzen p. 8
• Ein-und Ausschalten p. 8
• Fernsehgerät in den Standby-Modus schalten p. 8
• Plug & Play p. 9

EINSTELLEN DES BILDES

• Bildstandard ändern p. 15
• Bild einstellen p. 15
• Farbtemperatur einstellen p. 16
• Aktivieren der Hintergrundbeleuchtung p. 16
• Konfigurieren detaillierter Bildeinstellungen p. 17
• Bildformat wählen p. 18
• Aktuelles Bild einfrieren p. 19
• Auswählen des Bildschirmmodus p. 19
• Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte p. 19
• Digitale RM / Farbverstärkung / DNIe / Kino-Plus p. 20
• Bild-in-Bild-Funktion (PIP) verwenden p. 21
• HDMI-Schwarzwert p. 22

Aktuelle Uhrzeit einstellen und anzeigen.......... 26 Sleep-Timer einstellen....................................... 27 Fernsehgerät automatisch ein und ausschalten................................................ 27 Deutsch

• Tonstandard wählen p. 22
• Ton (Equalizer) einstellen p. 23
• Einstellen von TruSurround XT (SRS TS XT) p. 23
• Kopfhörer anschließen p. 24
• Tonmodus wählen p. 24
• Automatische Lautstärkeanpassung p. 24
• Auswählen der internen Stummschaltung p. 25
• Ton des PIP-Bildes wiedergeben p. 25
• Zurücksetzen der Toneinstellungen auf die werkseitig festgelegten Standardwerte p. 26
• Funktionsbeschreibung Sprache auswählen p. 28
• Spielemodus verwenden p. 28
• Blaues Bild anzeigen / Melodie auswählen p. 29
• Einstellen des Heimkino-PC p. 29
• Einstellen der Lichteffekt (LE40N8, LE46N8) p. 30
• Verwenden der Energiesparfunktion p. 30
• Signalquelle auswählen p. 31
• Signalquellennamen bearbeiten Deutsch - BN68-01186B-Ger-0312.indd 1 2007-03-13 9:19:05 DTV BENUTZEN p. 31

VERWENDEN DER VIDEOTEXT-FUNKTION

• Vorschau des DTV-Menüsystems p. 32
• Kanalliste automatisch aktualisieren p. 33
• Kanalliste manuell aktualisieren p. 33
• Bevorzugte Kanäle bearbeiten p. 34
• Auswählen der Kanalliste p. 36
• Programminformationen anzeigen p. 36
• EPG-Informationen (Elektronischer Programmführer) anzeigen p. 37
• Verwenden der Vormerkliste p. 38
• Einstellen des Standardführers p. 38
• Anzeigen aller Kanäle und der bevorzugten Kanäle p. 39
• Einstellen der Menütransparenz p. 40
• Kindersicherung einstellen p. 40
• Einrichten von Untertiteln p. 41
• Festlegen des Untertitelmodus p. 41
• Audioformat ändern p. 41
• Digitaltext einstellen (Nur Großbritannien) p. 42
• Zeitzone auswählen (Nur Spanien) p. 42
• Anzeigen von Produktinformationen p. 42
• Überprüfen der Signalinformation p. 43
• Software aktualisieren p. 43
• Anzeigen der Gemeinsamen Schnittstelle p. 44
• Auswählen des CI-Menüs (Common Interface) p. 44
• Zurücksetzen p. 45
• Auswählen der bevorzugten Sprache (Untertitel, Audio oder Teletext) p. 45
• Voreinstellung p. 46
• Symbole Tastendruck Allgemeines zum Teletext p. 46
• Teletext anzeigen p. 47
• Eine bestimmte Teletextseite anzeigen p. 47
• Auswählen einer Teletextseite mit Fastext p. 48
• Fernbedienung einrichten p. 48
• Fernbedienungscodes p. 49

KONFIGURIEREN DES PCS

• PC-Software installieren (unter Windows XP) p. 52
• Anzeigemodi p. 52
• Einstellungen für PC vornehmen p. 53
• Verstellbare Wandhalterung (LE40M8, LE46M8, LE52M8, LE40N8, LE46N8) (gesondert lieferbar) p. 54
• Informationen zu Anynet+ Was ist Anynet+? p. 55
• Anschließen von Anynet+-Geräten p. 55
• Einrichten von Anynet+ p. 56
• Suchen von Anynet+-Geräten und Umschalten zwischen diesen Geräten p. 56
• Aufnehmen p. 57
• Tonwiedergabe mit einem Receiver p. 58
• Prüfen Sie Folgendes, bevor Sie sich an den Service wenden p. 58

EMPFEHLUNGEN FÜR DEN BETRIEB

Kensington-Schloss als Diebstahlsicherung..... 59 Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst...................................... 59 Spezifikationen.................................................. 60 Wichtig Hinweis Zielwahltaste Deutsch - BN68-01186B-Ger-0312.indd 2 2007-03-13 9:19:06 Lieferumfang Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit. Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung. Fernbedienung & Batterien (AAA x 2)

• Handbuch mit Sicherheitshinweisen Reinigungstuch

• Registrierkarten Garantiekarte/Handbuch mit Sicherheitshinweisen/Registrierkarten (nicht überall verfügbar) Der Fuß und seine Schraube gehören modellabhängig möglicherweise nicht zum Lieferumfang. Anbringen der Wandhalterung Mit der separat erhältlichen Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandmontagehalterung von einem Techniker helfen. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird. ➣ Entfernen Sie den Fuß, und decken Sie die Aussparung an der Unterseite des Fernsehgeräts mit einer Abdeckung ab und befestigen Sie diese mit zwei Schrauben. Deutsch - BN68-01186B-Ger-0312.indd 3 2007-03-13 9:19:06 Bedienfeld [LE37M8 LE40M8 LE46M8 LE52M8]

Die Produktfarbe und -form kann je nach Modell unterschiedlich sein. 1 SOURCE

Schaltet zwischen allen verfügbaren Signalquellen um (TV, Ext.1, Ext.2, AV, S-Video, Komp., PC, HDMI1, HDMI2, HDMI3, DTV). Im Bildschirmmenü können Sie diese Schaltfläche wie die ENTER/OK auf der Fernbedienung verwenden. 2 MENU Drücken Sie diese Taste, um ein Bildschirmmenü 6 zu den Funktionen des Fernsehgeräts einzublenden. Im DTV-Modus wird das DTV-Menü angezeigt.

Drücken Sie diese Tasten, um die Lautstärke zu erhöhen oder zu verringern. Im Bildschirmmenü können Sie die Schaltflächen wie die Tasten und auf der Fernbedienung verwenden. Sender wechseln. Im Bildschirmmenü können Sie die Schaltflächen wie die Tasten und auf der Fernbedienung verwenden. (Ohne Fernsteuerung können Sie das Fernsehgerät mit den Kanaltasten einschalten.) Lautsprecher (Netztaste) Drücken Sie diese Taste, um das Fernsehgerät ein- und auszuschalten. Stromversorgungsanzeige Blinkt und schaltet sich aus bei eingeschalteter Stromversorgung leuchtet auf im Standbymodus. Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät. Deutsch - BN68-01186B-Ger-0312.indd 4 2007-03-13 9:19:07 Anschlussfeld

➣ Die Produktfarbe und -form kann je nach Modell unterschiedlich sein. ➣ Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgeschaltet sein. ➣ Achten Sie beim Anschließen eines externen Geräts auf die Farbcodierung: Stecker und Buchse müssen die gleiche Farbe aufweisen. 1 Anschließen einer Set-Top-Box, eines Videorecorders oder DVD-Geräts EXT 1 Video

Ausgang Video + Audio (L/R) Nur TV- oder DTV-Ausgang verfügbar. Ausgang frei wählbar. - Ein- und Ausgänge für externe Geräte wie z. B. Videorecorder, DVD-Player, Spielekonsolen oder Video-Disc-Player. 2 Anschließen von AUDIO - Verbinden Sie die einen Enden der RCA-Audiokabel mit dem Anschluss “R - AUDIO - L” auf der Rückseite des Geräts und die anderen Enden mit den entsprechenden Audioeingängen des DVD-Heimkinosystems.

3 HDMI IN 1,HDMI IN 2, HDMI IN 3

- Unterstützt Verbindungen zwischen AV-Geräten (Set-Top-Boxen, DVD-Playern), die für HDMI-Schnittstellen geeignet sind. - Beim Anschluss von Geräten über eine HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich. ➣ Was ist HDMI? - HDMI, die hochauflösende Multimediaschnittstelle, ermöglicht die Übertragung von hochauflösenden digitalen Videodaten und mehreren Kanälen mit Digitalaudio (5.1 Kanäle). - Mit dem entsprechenden Kabel ermöglicht der HDMI/DVI-Anschluss DVI-Verbindungen zu einem erweiterten Gerät (nicht mitgeliefert). Der Unterschied zwischen HDMI und DVI besteht darin, dass ein Gerät mit HDMI kleiner ist, mit dem Kopierschutz HDCP (High Bandwidth Digital Copy Protection/ digitaler Kopierschutz) ausgestattet ist und digitalen Mehrkanalton unterstützt. ➣ Externe Geräte, die nur ältere Versionen des HDMI-Modus unterstützen, gewährleisten bei Fernsehgeräten mit der neuesten Version von HDMI (HDMI 1.3) möglicherweise keine Tonausgabe. Nehmen Sie den Anschluss in diesem Fall an HDMI IN 2 und DVI IN (HDMI 2) “R - AUDIO - L” auf der Rückseite des Fernsehgeräts vor. Manche der HDMI-Kabel für ältere Versionen können störendes Flackern des Bildschirms verursachen oder zum völligen Ausfall des Fernsehbildes führen. Verwenden Sie in diesem Fall ein Kabel, das die neueste Version von HDMI unterstützt (HDMI 1.3). DVI IN (HDMI 2) (AUDIO R/L) - Wenn Sie dieses Gerät über HDMI oder DVI an eine Set-Top-Box, einen DVD-Player oder eine Spielekonsole usw. anschließen, müssen Sie sicherstellen, dass es gemäß nachfolgender Tabelle auf den richtigen Videoausgabemodus eingestellt ist. Tun Sie dies nicht, so kann es zu einer Verschlechterung der Bildqualität, zu einer Verzerrung der Anzeige oder dazu kommen, dass gar kein Bild angezeigt wird. - Eine Verbindung über HDMI/DVI-Kabel kann nur von Ausgang HDMI 2 erfolgen. Deutsch - BN68-01186B-Ger-0312.indd 5 2007-03-13 9:19:08

Für den Anschluss eines DVI-Geräts verwenden Sie ein DVI-HDMI-Kabel oder einen DVI-HDMI-Adapter. Für das Tonsignal schließen Sie zusätzlich ein Audiokabel an (“R - AUDIO - L”). Unterstützte Modi für HDMI/DVI und Komp HDMI/DVI 50 Hz HDMI/DVI 60 Hz Komp. 480i 480p 576i 576p 720p 1080i 1080p

4 Antenne oder Fernsehkabel anschließen Damit die Fernsehkanäle korrekt empfangen werden, muss das Fernsehgerät an eine der folgenden Signalquellen angeschlossen sein: - Außenantenne / Kabelfernsehanschluss / Satellitenempfänger 5 Anschließen einer CI-Karte - Ohne eingelegte “CI-Karte” zeigt das Fernsehgerät auf einigen Kanälen ein “gestörtes Signal” an. - Die Verbindungsinformationen mit Telefonnummer, Kennung der CI-Karte, Hostkennung und anderen Angaben wird in ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter. - Wenn die Kanalinformationskonfiguration abgeschlossen ist, wird die Meldung “Aktualisierung abgeschlossen” angezeigt. Dies bedeutet, dass die Kanalliste jetzt aktualisiert ist. ➣ Sie müssen sich die CI-Karte bei einem der örtlichen Kabelnetzbetreiber beschaffen. Entfernen Sie die CI-Karte, indem Sie sie vorsichtig mit Ihren Händen herausziehen, da die CI-Karte beim Herunterfallen beschädigt werden kann. ➣ Die Richtung, in der Sie die Karte einlegen müssen, ist darauf mit einem Pfeil markiert. 7 Externe A/V-Geräte anschließen - Schließen Sie ein Cinch- oder ein S-VIDEO-Kabel an ein geeignetes Audio/Video-Gerät an (z. B. Videorecorder, DVDPlayer oder Camcorder). - Verbinden Sie die einen Enden der Cinch-Audio-Kabel mit dem Anschluss “R - AUDIO - L” auf der Rückseite des Geräts und die anderen Enden mit den entsprechenden Audioausgängen des Audio/Video-Geräts. - Kopfhörer können an den Kopfhöreranschluss (6) auf der Rückseite des Fernsehgeräts angeschlossen werden. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschaltet. 8 Anschließen eines Computers - Verbinden Sie die PC-Eingangsbuchse “PC (PC IN)” auf der Rückseite des Fernsehgeräts über ein D-Sub-Kabel (optional) mit der Grafikkarte des Computers. - Verbinden Sie den Ausgang der Soundkarte des Computers “Audio Out” mit dem Eingang “AUDIO (PC IN)” auf der Rückseite des Fernsehgeräts über ein Stereo-Audio-Kabel (optional). 9 DIGITAL AUDIO OUT (OPTICAL) - Ausgang an ein digitales Audiogerät anschließen 0 SERVICE - Serviceanschluss für qualifizierte Serviceingenieure. ! Anschließen von Component-Geräten (DTV/DVD) - Verbinden Sie die Komponentenanschlüsse (“P ”, “P ”, “Y”) auf der Rückseite des Fernsehgeräts über KomponentenVideokabel (optional) mit den entsprechenden Komponenten-Videoausgängen des DTV- oder DVD-Geräts. - Wenn Sie sowohl die Set-Top-Box als auch ein DTV- oder DVD-Gerät anschließen möchten, verbinden Sie die Set-TopBox mit dem DTV- oder DVD-Gerät, und verbinden Sie das DTV- oder DVD-Gerät mit dem Component-Anschluss (“P ”, “P ”, “Y”) des Fernsehgeräts. - Die P -, P - und Y-Anschlüsse von Component-Geräten (DTV oder DVD) sind manchmal mit Y, B-Y und R-Y bzw. Y, Cb und Cr beschriftet. - Verbinden Sie den Audioausgang “R – AUDIO – L” auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel (optional) mit dem entsprechenden Audioausgang des DTV- oder DVD-Geräts. - Die optimale Bildauflösung für dieses LCD-Fernsehgerät liegt im 1080p-Modus vor. - Die maximal Bildauflösung für dieses LCD-Fernsehgerät liegt im 1080p-Modus vor. @ Kensington-Schloss - Das Kensington-Schloss (optional) dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen Ort. - Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Händler, bei dem Sie das Fernsehgerät erworben haben. - Die Position des Kensington-Schlosses ist modellabhängig.

Deutsch - BN68-01186B-Ger-0312.indd 6 2007-03-13 9:19:09 Fernbedienung 1 Wählt ein Zielgerät aus, das mit der Samsung-Fernbedienung (TV, DVD, STB, CABLE, VCR) gesteuert werden soll. (Informationen hierzu finden Sie auf den Seiten 49~51.) 2 Standby-Taste des Fernsehgeräts 3 Zifferntasten für direkte Programmplatzeingabe 4 Taste zum Auswählen von ein/zweistelligen Programmplätzen 5 Anzeige der “Kanalliste” auf dem Bildschirm 6 TV- und DTV-Modus direkt aufrufen 7 Videorecorder-/DVD-Funktionen (Rücklauf, Stopp, Wiedergabe/ Pause, Vorlauf) 8 Lautstärke erhöhen Lautstärke verringern 9 Ton vorübergehend ausschalten 0 Menüanzeige und Änderungsbestätigung ! Zurück zum vorherigem Menü # EPG-Anzeige (Elektronischer Programmführer) $ Auswahl der Bildgröße % Audioeffektauswahl ^ Einstellung für 5 verschiedene Geräte: TV, DVD, STB, CABLE, or VCR. & Beim Drücken dieser Taste beginnen einige Tasten auf der Fernbedienung (z. B. Auswahl eines Zielgeräts, Lautstärkeregler, Kanalauswahl), für einige Sekunden zu leuchten. Diese Beleuchtung wird anschließend wieder ausgeschaltet, um Strom zu sparen. Diese Funktion dient zur vereinfachten Verwendung der Fernbedienung bei Nacht oder Dunkelheit.

• Verfügbare Signalquelle auswählen ( Vorheriger Kanal ) DTV-Menü einblenden

a Aufzeichnen von Livesendungen (Nur Anynet+-Funktion, Informationen hierzu finden Sie auf den Seiten 57.) b P : Nächster Kanal P : Vorheriger Kanal c OSD verlassen d Steuern des Cursors im Menü e Anzeigen von Informationen zur aktuellen Sendung f Führt die AnynetAnzeigefunktionen aus und richtet die Anynet-Geräte ein. g Farbtasten: Drücken Sie die Taste zum Hinzufügen oder Löschen von Kanälen und zum Speichern von Kanälen in der Liste der bevorzugten Kanäle im Menü “Kanalliste”. h Ein/Aus für Bild-im-Bild Untertitel anzeigen Bildeffekt auswählen Standbild anzeigen Wenn die Fernbedienung nicht funktioniert, wechseln Sie die Batterien, und drücken Sie vor der erneuten Verwendung 2–3 Sekunden lang die Taste “RESET”. Teletext-Funktionen 6 Teletextanzeige beenden 0 Teletext-Index @ Alternativ wählen Sie “Teletext”, “Double” oder “Mix”. $ Teletextgröße auswählen

• Teletext-Modus auswählen (LIST/FLOF) ( Untergeordnete Teletextseite b P : Nächste Seite P : Vorige Seite c Teletext abbrechen e Verborgenen Inhalt einblenden g Fastext-Thema auswählen h Seite weiter anzeigen (nicht umblättern) j Teletextseite speichern

Die Leistungsfähigkeit der Fernbedienung kann durch starke Lichteinstrahlung beeinträchtigt werden. Dies ist eine spezielle Fernbedienung für Personen mit beeinträchtigtem Sehvermögen. Die Netztaste sowie die Tasten zum Einstellen des Kanals und der Lautstärke, für Stopp und PLAY/PAUSE sind in Blindenschrift beschriftet. Deutsch - BN68-01186B-Ger-0312.indd 7 2007-03-13 9:19:09 Batterien in die Fernbedienung einsetzen

1. Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der

Abbildung dargestellt.

2. Legen Sie zwei AAA-Batterien ein.

➣ Achten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt ausgerichtet sind.

3. Schieben Sie die Abdeckung wieder auf die Fernbedienung.

➣ Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort. Die Fernbedienung funktioniert bis zu einer Entfernung von 7 m zum Fernsehgerät. (Bei normaler Nutzung der Fernbedienung halten die Batterien ungefähr ein Jahr.)

Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes:

1. Ist das Fernsehgerät eingeschaltet?

2. Wurden Plus- und Minuspol der Batterien vertauscht?

3. Sind die Batterien leer?

4. Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht

5. Befindet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden. Ein-und Ausschalten Das Netzkabel wird auf der Rückseite des Fernsehgeräts angeschlossen.

1. Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an.

➣ Die Standby-Anzeige auf der Vorderseite des Geräts leuchtet auf.

2. Drücken Sie die Taste auf dem Bedienfeld des Fernsehgeräts.

➣ Zum Einschalten des Fernsehgeräts können Sie auch die Taste POWER oder die Taste TV/DTV auf der Fernbedienung drücken. ➣ Der Sender, den Sie zuletzt gesehen haben, wird automatisch wieder aufgerufen.

3. Drücken Sie auf der Fernbedienung die Zifferntasten (0-9) oder eine der Programmplatz-Wahltasten

( / ) rechts auf dem Bedienfeld des Fernsehgeräts ➣ Wenn Sie das Gerät zum ersten Mal einschalten, können Sie die Sprache auswählen, in der die Menüs angezeigt werden.

4. Zum Ausschalten des Fernsehgeräts drücken Sie erneut die Taste POWER .

Fernsehgerät in den Standby-Modus schalten Zur Verringerung des Stromverbrauchs kann das Gerät in den Standby-Modus geschaltet werden. Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B. während einer Mahlzeit).

1. Drücken Sie die Taste POWER auf der Fernbedienung.

➣ “Der Bildschirm wird ausgeschaltet, und auf der Vorderseite des Fernsehgeräts leuchtet die Standby-Anzeige auf.”

2. Drücken Sie einfach erneut die Taste POWER , eine Zifferntaste (0-9) oder eine TV/DTV- oder

Programmplatz-Wahltaste ( / ), um das Gerät wieder einzuschalten. ➣ Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Ziehen Sie dann sicherheitshalber den Netzstecker und das Antennenkabel. Deutsch - BN68-01186B-Ger-0312.indd 8 2007-03-13 9:19:10 Plug & Play Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden Plug & Play automatisch einige Grundeinstellungen vorgenommen. Die folgenden Einstellungen sind verfügbar. ➣ Funktionen für Digitalfernsehen (DVB) funktionieren nur in Ländern und Regionen, in denen digitale DVB-T-Signale (MPEG2) terrestrisch Start Plug & Play. gesendet werden. Fragen Sie bei Ihrem örtlichen Händler nach, ob Sie dort DVB-T empfangen können. Zwar hält dieses Fernsehgerät die Vorgaben der DVB-T-Spezifikation ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T-Signalen gewahrt bleibt. Verschiedenen Funktionen sind möglicherweise in manchen Ländern nicht verfügbar. Enter Exit

1. Drücken Sie die Taste POWER auf der Fernbedienung.

Die Meldung “Start Plug & Play” wird angezeigt. Die Schaltfläche “OK” ist ausgewählt.

2. Wählen Sie die entsprechende Sprache aus. Drücken Sie hierzu die Taste oder .

Drücken Sie zum Bestätigen der Auswahl die Taste ENTER/OK.

3. Drücken Sie die Taste ◄ oder ►, um “Geschäft” oder “Privat” auszuwählen, und drücken Sie dann die Taste

ENTER/OK. ➣ Wir empfehlen Ihnen, das Fernsehgerät im Modus “Privat” zu verwenden, um das optimale Bild für den Privatgebrauch zu erzielen. ➣ Der Modus “Geschäft” ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird. ➣ Wenn der Anzeigemodus versehentlich auf den “Geschäft”-Modus eingestellt wurde und das Gerät wieder in den Modus “Dynamisch (Privat)” geschaltet werden soll, drücken Sie die Taste “Lautstärke”, und halten Sie die Taste MENU an der Seite des Fernsehgeräts fünf Sekunden lang gedrückt.

4. Die Meldung “Antenneneingang prüfen” wird angezeigt, wenn “OK” ausgewählt ist. Drücken Sie die Taste

ENTER/OK. ➣ Überprüfen Sie, ob das Antennenkabel richtig angeschlossen ist.

5. Wählen Sie die entsprechende Sprache aus. Drücken Sie hierzu die Taste oder .

Drücken Sie zum Bestätigen der Auswahl die Taste ENTER/OK.

6. Die Meldung “Einige DTV-Funktionen sind möglicherweise nicht verfügbar. Digital Scan?” wird angezeigt.

Drücken Sie die Tasten ◄ oder ►, um “Ja” oder “Nein” zu wählen, und drücken Sie dann ENTER/OK. Ja: Daraufhin wird zuerst eine ATV-Suche und dann zusätzlich eine automatische DTV-Kanalsuche durchgeführt. Nein: Es wird nur eine ATV-Suche durchgeführt. Diese Funktion wird in allen Ländern außer den folgenden 6 unterstützt: Großbritannien, Österreich, Frankreich, Deutschland, Italien und Spanien.

7. Das Menü “Autom. speichern” wird bei aktivierter Option “Start” angezeigt. Drücken Sie die Taste

ENTER/OK. ➣ Die Kanalsuche wird automatisch gestartet und beendet. Das Menü für den Sendersuchlauf wird angezeigt und der DTV-Kanal wird automatisch aktualisiert. ➣ Wenn der DTV-Kanal aktualisiert ist, wird die Signalquelle in der Liste der Signalquellen des Eingangsmenüs automatisch in DTV geändert. Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü “Zeit einstellen” angezeigt. ➣ Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTER/OK ➣ Detaillierte Beschreibungen der DTV-Kanalaktualisierung finden Sie auf Seite 33 dieses Handbuchs. Wenn Sie alle verfügbaren digitalen Kanäle gespeichert haben, wird das Fenster zum Auswählen einer Zeitzone für Ihr Land angezeigt.

8. Drücken Sie die Taste ENTER/OK.

Zum Auswählen von “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” drücken Sie die Taste oder . Stellen Sie die “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” durch Drücken der Taste oder ein. ➣ Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken.

9. Bestätigen Sie die vorgenommenen Einstellungen mit der Taste ENTER/OK.

Sprache: Wählen Sie mit dieser Option die gewünschte Sprache aus. Land: Wählen Sie mit dieser Option das gewünschte Land aus. Autom. speichern: Wählen Sie diese Option aus, um Sender im Empfangsbereich des Geräts automatisch zu suchen und zu speichern. Zeit einstellen: Wählen Sie diese Option aus, um die Uhr des Fernsehgeräts auf die aktuelle Uhrzeit einzustellen. Deutsch - BN68-01186B-Ger-0312.indd 9 2007-03-13 9:19:11 So setzen Sie diese Funktion zurück:

1. Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie anschließend die Taste ENTER/ OK.

2. Drücken Sie die Taste ENTER/OK erneut, um “Plug & Play”

3. Die Meldung zum “Starten von Plug & Play” wird angezeigt.

(Informationen hierzu finden Sie auf Seite 9)

Einstellungen Plug & Play Sprache : Deutsch Zeit Spielemodus :Aus Blaues Bild : Aus Melodie : Aus Heimkino-PC : Aus Mehr Navig Eingabe

Zurück Plug & Play Starten von Plug&Play.

- Sender automatisch speichern - Sender manuell speichern Zurück Kanal Land : Belgien Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung LNA : Aus Navig Eingabe Zurück Sender automatisch speichern Sie können den verfügbaren Frequenzbereich nach Sendern durchsuchen (verfügbare Sender und Frequenzbereich sind vom jeweiligen Land abhängig). Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen. Sie können jedoch die Programmplätze manuell sortieren und nicht gewünschte Sender wieder löschen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste ENTER/OK, um “Land” auszuwählen.

3. Drücken Sie zum Auswählen des entsprechenden Landes die Taste ▲ oder ▼.

Bestätigen Sie Ihre Auswahl durch Drücken der Taste ENTER/OK. ➣ Auch wenn Sie die Ländereinstellungen in diesem Menü geändert haben, wird die DTVLändereinstellung nicht geändert. Verwenden Sie die Plug & Play-Funktion, um die DTVLändereinstellungen zu ändern. (Informationen hierzu finden Sie auf Seite 9)

4. Drücken Sie die Taste ▲ oder ▼, um “Autom. speichern” auszuwählen, und drücken Sie dann die

5. Drücken Sie die Taste ENTER/OK.

➣ Das Fernsehgerät beginnt mit dem Speichern aller verfügbaren Sender. ➣ Sie können die Taste ENTER/OK jederzeit drücken, um den Speichervorgang zu unterbrechen und zum Menü “Kanal” zurückzukehren.

6. Wenn Sie alle verfügbaren Kanäle gespeichert haben, wird das Menü “Sortieren” angezeigt.

Deutsch - 10 BN68-01186B-Ger-0312.indd 10 2007-03-13 9:19:12 Sender manuell speichern Sie können bis zu 100 Kanäle, einschließlich Kabelkanälen, speichern. Bei der manuellen Senderspeicherung sind folgende Optionen verfügbar: Gefundene Sender speichern. Die Programmnummer der einzelnen Sender, die Sie festlegen möchten.

1. Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie anschließend die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Man. speichern” auszuwählen, und drücken Sie dann die Taste

3. Drücken Sie die Taste ENTER/OK, um “Programm” auszuwählen.

4. Um einem Kanal einen Programmplatz zuzuweisen, suchen Sie die korrekte Zahl durch Drücken der

Taste oder und drücken anschließend die Taste ENTER/OK. ➣ Sie können den Programmplatz auch mit den Zifferntasten der Fernbedienung einstellen.

5. Drücken Sie die Taste oder , um “Fernsehnorm” auszuwählen, und drücken Sie dann die Taste

6. Wählen Sie den erforderlichen Farbstandard durch Drücken der Taste oder aus, und drücken Sie

dann die Taste ENTER/OK.

7. Drücken Sie die Taste oder , um “Tonsystem” auszuwählen, und drücken Sie dann die Taste

8. Wählen Sie den erforderlichen Klangstandard durch Drücken der Taste oder aus, und drücken

Sie dann die Taste ENTER/OK. ➣ Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie ein anderes Tonsystem aus.

9. Wenn Ihnen die Nummer des zu speichernden Kanals bekannt ist, drücken Sie die Taste oder ,

um den “Kanal” auszuwählen. Drücken Sie die Taste ENTER/OK. Wählen Sie mit den Tasten oder die Option C (Terrestrischer Sender) oder S (Kabelkanal) aus. Drücken Sie die Taste , um den Kanal auszuwählen. Wählen Sie mit den Tasten oder die gewünschte Nummer, und drücken Sie dann die Taste ENTER/OK. ➣ Kanalmodus: P (Programmmodus), C (Modus “Terrestrischer Kanal”), S (Modus “Kabelkanal”) ➣ Sie können die Kanalnummer auch mit den Zifferntasten der Fernbedienung einstellen.

10. Wenn Sie die Kanalnummern nicht kennen, wählen Sie mit den Tasten oder die Option “Suchlauf”

aus. Drücken Sie die Taste ENTER/OK. Führen Sie mit den Tasten oder den Suchlauf durch, und drücken Sie dann die Taste ENTER/OK.

11. Wählen Sie mit den Tasten oder die Option “Speichern” aus. Drücken Sie die Taste ENTER/OK,

um “OK” auszuwählen.

12. Wiederholen Sie die Schritte 3 bis 11 für jeden weiteren Kanal, den Sie speichern möchten.

Programm: Wählen Sie mit dieser Option einen Programmplatz für den Sender aus. Fernsehnorm: Stellen Sie mit dieser Option die Fernsehnorm ein. Tonsystem: Stellen Sie mit dieser Option das Tonsystem ein. Kanal: Wählen Sie mit dieser Option einen Sender aus. Suchlauf: Wählen Sie diese Option aus, um die Sendefrequenz des Senders zu ermitteln. Speichern: Wählen Sie diese Option aus, um die Einstellungen zu speichern. Deutsch - 11 BN68-01186B-Ger-0312.indd 11 2007-03-13 9:19:12 Einstellen der Kanallisten Stellen Sie die Kanäle wie gewünscht ein. Sie können den gewünschten Sender auf einfache Weise löschen, hinzufügen oder sperren.

1. Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie anschließend die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Programmverwaltung”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste ENTER/OK, um “Kanalliste”

4. Wählen Sie mit der Taste die Option “

5. Drücken Sie die Taste oder , um den nicht gewünschten

Kanal auszuwählen, und drücken Sie dann die Taste ENTER/OK.

6. Wiederholen Sie Schritt 5 für jeden Kanal, den Sie auswählen

oder für den Sie die Auswahl rückgängig machen möchten.

7. Drücken Sie zum Beenden die Taste EXIT.

➣ “ ” ist aktiviert, wenn “Kindersicherung” auf “Ein” eingestellt ist. Kanalliste P 1 C3 1 / 10 Progr.

BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Zufüg Sperren Navig Eingabe Seite Zurück Diese Optionen können Sie auch durch Drücken der Taste CH List auf der Fernbedienung aufrufen. Aktivieren der Kindersicherung Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern, ungeeignete Programme anzuschauen, indem das Bild blockiert und der Ton stummgeschaltet wird. Die Kindersicherung kann nicht über die Tasten an der Seite aufgehoben werden. Sie kann nur über die Fernbedienung deaktiviert werden. Bewahren Sie die Fernbedienung deshalb für Kinder unzugänglich auf.

1. Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie anschließend die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Programmverwaltung”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Kindersicherung”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie erneut die Taste oder , um “Ein” oder “Aus”

auszuwählen. Drücken Sie die Taste ENTER/OK.

5. Drücken Sie die Taste oder , um “Kanalliste” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

6. Wählen Sie mit der Taste die Option “ ” aus.

7. Drücken Sie die Taste oder , um die zu sperrenden Kanäle

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

8. Wiederholen Sie die Schritte 7 für jeden Kanal, den Sie sperren

oder entsperren möchten.

9. Drücken Sie zum Beenden die Taste EXIT.

➣ Wählen Sie unter “Kindersicherung” die Option “Ein” oder “Aus” aus, um die für “ ” ausgewählten Kanäle auf einfache Weise zu aktivieren oder deaktivieren. Programmverwaltung Kanalliste Kindersicherung : Aus Ein

Navig Eingabe Zurück Kanalliste P 2 C4 BBC1 1 / 10 Progr.

BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Add Lock Navig Eingabe Seite Zurück Deutsch - 12 BN68-01186B-Ger-0312.indd 12 2007-03-13 9:19:14 Gespeicherte Sender sortieren Sie können die Nummern von zwei Kanälen austauschen, um: Kanal Die numerische Reihenfolge zu ändern, in der die Kanäle Land : Belgien Autom. speichern automatisch gespeichert wurden. Man. speichern Programmverwaltung Den Kanälen, die Sie am häufigsten sehen, einfach zu merkende Sortieren Nummern zuzuweisen. Name Feinabstimmung

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

LNA : Aus Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER/OK. Eingabe Zurück Navig

2. Drücken Sie die Taste oder , um “Sortieren” auszuwählen,

Sortieren und drücken Sie dann die Taste ENTER/OK. Progr. Send. Name

3. Wählen Sie durch mehrfaches Drücken der Taste oder die

C-Kanalnummer aus, die Sie ändern möchten. Drücken Sie die

C23 Taste ENTER/OK. C16 ➣ Die Nummer und der Name des ausgewählten Kanals

werden auf die rechte Seite verschoben.

4. Drücken Sie dann die Taste oder , um zu der Position zu

Eingabe Zurück Navig gelangen, in die Sie ändern möchten, und drücken Sie dann die Taste ENTER/OK. ➣ Der Sender, der unter diesem Programmplatz gespeichert war, erhält den Programmplatz des anderen Senders (Sender werden gegeneinander ausgetauscht).

5. Wiederholen Sie die Schritte 3 bis 4 für jeden weiteren Kanal, dem Sie eine andere Kanalnummer

6. Drücken Sie zum Beenden die Taste EXIT.

Sendernamen zuweisen Sendernamen werden automatisch zugewiesen, sofern diese Information im Sendersignal enthalten ist. Sie können Sendernamen bearbeiten und ändern.

1. Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie anschließend die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Name” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Bei Bedarf wählen Sie durch Drücken der Taste oder den

Kanal, dem Sie einen neuen Namen zuweisen möchten, aus. Drücken Sie die Taste ENTER/OK. ➣ Die Auswahlleiste wird um das Namensfeld herum angezeigt.

Dann... Buchstabe, Zahl oder Symbol Drücken Sie die Taste oder . auswählen zur nächsten Stelle springen Drücken Sie die Taste . möchten zur vorherigen Stelle springen Drücken Sie die Taste . möchten “den Namen bestätigen möchten,” Drücken Sie die Taste ENTER/OK.

Kanal Land : Belgien Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung LNA : Aus Navig

Eingabe Zurück Name Progr.

Navig Name --------------------Eingabe Zurück

Verfügbare Zeichen: Buchstaben des Alphabets (A~Z) / Ziffern (0~9) / Sonderzeichen ( -, Leerzeichen)

5. Wiederholen Sie die Schritte 3 bis 4 für jeden Kanal, dem Sie einen neuen Namen zuweisen möchten.

6. Drücken Sie zum Beenden die Taste EXIT.

Deutsch - 13 BN68-01186B-Ger-0312.indd 13 2007-03-13 9:19:16 Senderfeinabstimmung durchführen Verwenden Sie die Feinabstimmung, um für bestimmte Kanäle Kanal die Empfangseinstellungen manuell zu optimieren. Land : Belgien Autom. speichern

1. Verwenden Sie die Zifferntasten, um den Kanal, den Sie fein

Man. speichern Programmverwaltung abstimmen möchten, direkt auszuwählen. Sortieren Name

2. Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Feinabstimmung LNA : Aus Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie anschließend die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Feinabstimmung”

Eingabe Zurück Navig auszuwählen, und drücken Sie dann die Taste ENTER/OK. Feinabstimmung

4. Stellen Sie mit den Tasten oder die Feinabstimmung ein.

Drücken Sie die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Gespeicherte feinabgestimmte Kanäle werden mit einem Sternchen “*” auf der rechten Seite der Kanalnummer im Reset Kanal-Banner markiert. Außerdem wird die Nummer des Programmplatzes rot angezeigt. Einstellen Speichern Zurück ➣ Wählen Sie zum Zurücksetzen der Feinabstimmung die Option “Reset” aus, indem Sie die Taste ▲ oder ▼ drücken und dann die Taste ENTER/OK drücken. LNA (rauscharmer Verstärker) Mit Hilfe der LNA-Funktion kann der Empfang in Gebieten mit schwachem Empfang verbessert werden (ein rauscharmer Vorverstärker verstärkt das Eingangssignal).

1. Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie anschließend die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “LNA” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Aus” oder “Ein”

auszuwählen. Drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Kanal Land : Belgien Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung LNA : Aus Navig Eingabe Zurück Kanal

Land : Belgien Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung Aus LNA : Aus Ein Navig Eingabe Zurück Deutsch - 14 BN68-01186B-Ger-0312.indd 14 2007-03-13 9:19:18 Bildstandard ändern Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER/OK, um “Bild” auszuwählen.

2. Drücken Sie die Taste ENTER/OK erneut, um “Modus”

3. Drücken Sie dann die Taste oder , um den gewünschten

Bildeffekt auszuwählen. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Dynamisch: Wählen Sie diese Option für die Anzeige von hochauflösenden Fernsehbildern bei starker Umgebungsbeleuchtung aus. Wählen Sie diese Option für die optimale Standard: Anzeige von Fernsehbildern bei normaler Umgebungsbeleuchtung aus. Wählen Sie diese Option für die optimale Film: Anzeige von Fernsehbildern bei geringer Umgebungsbeleuchtung aus.

Der Bildmodus muss für jede Signalquelle separat angepasst werden. Sie können zu den werkseitig festgelegten Standardbildeinstellungen zurückkehren, indem Sie “Zurücksetzen” auswählen. (Weitere Informationen finden Sie unter “Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte” auf Seite 19.)

Bild Mode : Dynamisch Kontrast 100 Helligkeit 50 Schärfe 75 Farbe 55 Farbton G50 R50 Farbtemp : Kalt1 Detaileinstellungen Hinter.Licht : 10 sMehr Navig

Eingabe Zurück Bild Mode : Dynamisch Kontrast Standard 100 Helligkeit Film Schärfe 75 Farbe 55 Farbton G50 R50 Farbtemp : Kalt1 Detaileinstellungen Hinter.Licht : 10 sMehr Navig Eingabe Zurück Sie können auch die Taste P.MODE auf der Fernbedienung drücken, um eine der Bildeinstellungen auszuwählen. Bild einstellen Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die

Anweisungen 1 bis 3 unter “Bildstandard ändern”.

2. Wählen Sie mit den Tasten oder ein bestimmtes Element

aus. Drücken Sie die Taste ENTER/OK.

3. Erhöhen oder verringern Sie mit den Tasten oder den Wert

für ein bestimmtes Element. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Bild Mode : Dynamisch Kontrast 100 Helligkeit 50 Schärfe 75 Farbe 55 Farbton G50 R50 Farbtemp : Kalt1 Detaileinstellungen Hinter.Licht : 10 sMehr Navig Eingabe Zurück Kontrast: Wählen Sie diese Option aus, um den Kontrast zwischen Objekten und Hintergrund einzustellen. Helligkeit: Wählen Sie diese Option aus, um die Helligkeit des gesamten Bildschirms einzustellen. Schärfe: Wählen Sie diese Option aus, um die Konturen von Objekten zu schärfen oder weichzuzeichnen. Farbe: Wählen Sie diese Option aus, um die Farbhelligkeit einzustellen. Farbton (nur NTSC oder DTV): Wählen Sie diese Option aus, um natürlichere Farbtöne für Objekte durch Erhöhen des Rot- oder Grünanteils einzustellen.

Die eingestellten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert. Im PC-Modus können nur “Kontrast” und “Helligkeit” eingestellt werden. Die Funktion “Farbton” steht nur in den Modi “HDMI” und “Komp.” zur Verfügung. Deutsch - 15 BN68-01186B-Ger-0312.indd 15 2007-03-13 9:19:20 Farbtemperatur einstellen Sie können den für Ihre Augen angenehmsten Farbton auswählen.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die

Anweisungen 1 bis 3 unter “Bildstandard ändern” (auf Seite 15).

2. Drücken Sie die Taste oder , um “Farbtemp.” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um die gewünschte

Farbtoneinstellung auszuwählen. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Sorgt für eine höhere Farbtemperatur (blauer) als das Menü “Kalt1” (Kalt2). Kalt1: Verleiht Weißtönen einen bläulichen Stich. Normal: Behält Weißtöne bei. Warm1: Verleiht Weißtönen einen rötlichen Stich. Warm2: Sorgt für eine geringere Farbtemperatur (röter) als das Menü “Warm1”. Kalt2:

Bild Mode : Dynamisch Kontrast 100 Helligkeit 50 Schärfe 75 Farbe 55 Farbton G50 R50 Farbtemp : Kalt1 Detaileinstellungen Hinter.Licht : 10 sMehr Eingabe Zurück Bild Mode : Dynamisch Kontrast 100 Helligkeit 50 Schärfe 75 Farbe 55 Farbton G50 Kalt2 R50 Kalt1 Farbtemp : Kalt1 Normal Detaileinstellungen Warm 1 Hinter.Lichttung : 10 Warm 2 sMehr Navig Eingabe Zurück Die eingestellten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert. Wenn der Bildmodus auf “Dynamisch” oder “Standard” eingestellt ist, kann “Warm1” und “Warm2” nicht ausgewählt werden. Aktivieren der Hintergrundbeleuchtung Sie können die Bildschirmhelligkeit durch Einregeln der LCDHintergrundhelligkeit anpassen. (0~10)

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die

Anweisungen 1 bis 3 unter “Bildstandard ändern” (auf Seite 15).

2. Drücken Sie die Taste oder , um “Hinter.Licht”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Erhöhen oder verringern Sie mit den Tasten oder den Wert

für ein bestimmtes Element.

4. Drücken Sie die Taste ENTER/OK.

Drücken Sie zum Beenden die Taste EXIT.

Bild Mode : Dynamisch Kontrast 100 Helligkeit 50 Schärfe 75 Farbe 55 Farbton G50 R50 Farbtemp : Kalt1 Detaileinstellungen Hinter.Licht : 10 sMehr Navig Eingabe Hinter.Licht

Einstellen Zurück Deutsch - 16 BN68-01186B-Ger-0312.indd 16 2007-03-13 9:19:21 Konfigurieren detaillierter Bildeinstellungen Sie können den für Ihre Augen angenehmsten Farbton Bild auswählen. Mode : Dynamisch

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Kontrast 100 Helligkeit 50

2. Drücken Sie die Taste ENTER/OK, um “Bild” auszuwählen.

3. Drücken Sie die Taste ▲ oder ▼, um “Detaileinstellungen”

Farbton G50 R50 auszuwählen, und drücken Sie dann die Taste ENTER/OK. Farbtemp : Kalt1 Detaileinstellungen

4. Wählen Sie die erforderliche Option durch Drücken der Taste

Hinter.Licht : 10 oder aus, und drücken Sie dann die Taste ENTER/OK. sMehr Verfügbare Optionen: “Schwarzabgleich”, “Optimalkontrast”, Eingabe Zurück Navig “Gamma”, “Weißabgleich”, “Farbanpassung”, “Kantenglättung”, Detaileinstellungen “Farbraum”. Schwarzabgleich : Aus Optimalkontrast : Aus

5. Wenn Sie die gewünschten Änderungen vorgenommen haben,

Gamma : -3 drücken Sie die Taste ENTER/OK. Weißabgleich Farbanpassung

6. Drücken Sie zum Beenden die Taste EXIT.

Kantenglättung : Aus Farbraum : Auto ➣ Wenn der Bildmodus auf Film oder Standard eingestellt ist, xvYCC : Aus können Sie Detaileinstellungen auswählen. ➣ Bei deaktiviertem DNIe können Sie “Detaileinstellungen“ bei Eingabe Zurück Navig eingestelltem Bildmodus “Standard“ nicht wählen. Schwarzabgleich: Aus/Gering/Mittel/Hoch Sie können direkt auf dem Bildschirm den Schwarzwert auswählen, um die Bildschirmtiefe anzupassen. Optimalkontrast: Aus/Gering/Mittel/Hoch Sie können den Bildschirmkontrast so anpassen, dass ein optimaler Kontrast gewährleistet ist. Gamma: -3~ 3 Sie können die mittlere Bildhelligkeit einstellen. Drücken Sie die Taste ◄ oder ►, bis Sie die optimale Einstellung erzielt haben. Weißabgleich: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset Um natürlichere Bildfarben zu erhalten, können Sie die Farbtemperatur anpassen. R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Wird der Anpassungswert geändert, wird der angepasste Bildschirm aktualisiert. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER/OK. Drücken Sie die Taste ◄ oder ►, bis Sie die optimale Einstellung erzielt haben. Zurücksetzen: Der zuvor angepasste Weißabgleich wird auf die Werkseinstellungen zurückgesetzt. Farbanpassung: Rosa/Grün/Blau/Weiß/Reset Sie können diese Einstellung Ihrem persönlichen Geschmack anpassen. Rosa/Grün/Blau/Weiß Wird der Anpassungswert geändert, wird der angepasste Bildschirm aktualisiert. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER/OK. Drücken Sie die Taste ◄ oder ►, bis Sie die optimale Einstellung erzielt haben. ➣ Zurücksetzen: Die zuvor angepassten Farben werden auf die Werkseinstellungen zurückgesetzt. Kantenglättung: Aus/Ein Sie können die Objektgrenzen betonen. Farbraum: Auto/Breit Sie können den Farbreproduktionsraum für das Eingangssignal auf “Auto” oder “Breit” festlegen. xvYCC: Aus/Ein Durch Aktivieren des xvYCC-Modus vergrößern Sie die Detailtreue und den Farbraum beim Abspielen von Filmen von einem externen Gerät (d. h. DVD-Player), das an den HDMI- oder Komponenteneingang angeschlossen ist. Dieses Feature steht nur zur Verfügung, wenn Sie den Bildmodus auf „Film“ einstellen. Deutsch - 17 BN68-01186B-Ger-0312.indd 17 2007-03-13 9:19:22 Bildformat wählen Sie können ein Bildformat auswählen, das Ihren Sehgewohnheiten am besten entspricht.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER/OK, um “Bild” auszuwählen.

2. Drücken Sie die Taste oder , um “Format” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Wählen Sie mit der Taste oder die gewünschte Option

aus. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Autom. Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis “16:9” ein. 16 :9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 einzustellen (zum Anzeigen von DVDs und Fernsehsendungen im Breitbildformat). Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3. Zoom: Wählen Sie diese Option aus, um das 16:9Breitbild auf die volle Bildschirmbreite zu vergrößern. 4:3: Dies ist die Standardeinstellung zum Anzeigen von Videos und herkömmlichen Fernsehsendungen. Nur Scan: Die eingegangenen Szenen werden angezeigt, wie sie sind, ohne dass Bildteile abgeschnitten werden. Dies erfolgt bei Eingangssignalen mit HDMI 720p, 1080i, 1080p.

Eingabe Zurück Format Autom. Breit 16 : 9 Breitenzoom Zoom 4:3 Nur Scan Navig Eingabe Zurück Diese Optionen können Sie auch durch Drücken der Taste P.SIZE auf der Fernbedienung aufrufen. Die Funktion “Autom. Breit” ist nur in den Modi “TV”, “Ext1”, “Ext2”, “AV” und “S-Video” verfügbar. Im PC-Modus können nur die Modi “16:9” und “4:3” eingestellt werden. Zoom: Wählen Sie aus, indem Sie die Taste ◄ oder ► drücken. Mit der Taste ▲ oder ▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie nach getroffener Auswahl die Tasten ▲ oder ▼, um das Bild in vertikaler Richtung zu vergrößern oder zu verkleinern. Breitenzoom: Verschieben Sie das Bild mit den Tasten ▲ oder ▼ nach oben oder nach unten, nachdem Sie mit der Taste ► oder ENTER/OK eine Auswahl getroffen haben. Deutsch - 18 BN68-01186B-Ger-0312.indd 18 2007-03-13 9:19:23 Aktuelles Bild einfrieren Drücken Sie die Taste STILL, um das aktuelle Bild zum Standbild zu machen. Drücken Sie erneut die Taste, um den Vorgang abzubrechen. Auswählen des Bildschirmmodus Wenn Sie die Bildgröße bei einem Fernsehgerät im 16:9TV Format auf Automatisch einstellen, können Sie bestimmen, dass das Bild als 4:3 WSS (Breitbilddienst) oder gar nicht sehen angezeigt werden soll. Da jedes europäische Land eine andere Bildgröße verwendet, können die Benutzer sie damit einstellen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER/OK, um “Bild” auszuwählen.

2. Drücken Sie die Taste oder , um “Bildschirmmodus”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Wählen Sie mit der Taste oder die gewünschte Option

aus. Drücken Sie die Taste ENTER/OK. Verfügbare Optionen: 16:9, Breitenzoom, Zoom, 4:3 16:9: Diese Option stellt das Breitbildformat 16:9 ein. Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3. Zoom: Vergrößert das Bild vertikal. 4:3: Stellt das Bildformat auf den Normal-Modus 4:3 ein.

4. Drücken Sie zum Beenden die Taste EXIT.

➣ “Bildgröße” steht im Modus “Autom. Breit” zur Verfügung. ➣ Diese Funktion ist im Modus “PC”, “Komp.” oder “HDMI” nicht verfügbar. Bild rMehr Format : Autom.Breit Bildschirmmodus: 16 : 9 Digitale RM : Aus Farbverstärkung : Aus DNle : Aus Movie Plus : Aus Reset : Ok Move Navig Enter Eingabe Return Zurück Bild rMehr Format : Autom.Breit Bildschirmmodus: 16 : 9 16:9 Digitale RM : Aus Breitenzoom Farbverstärkung : Aus Zoom DNle : Aus 4:3 Movie Plus : Aus Reset : Ok Navig Eingabe Zurück Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte Sie können die Einstellungen auf die werkseitig festgelegten Standardbildeinstellungen zurücksetzen.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie unter

“Bildstandard ändern” die Anweisungen 1 bis 3 (auf Seite 15).

2. Drücken Sie die Taste oder , um “Reset” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Wählen Sie mit den Tasten ▲ oder ▼ die Option “OK” oder

“Abbrechen” aus. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

➣ Die Option “Reset” wird auf jeden Bildmodus angewendet.

Eingabe Zurück Bild rMehr Format : Autom.Breit Bildschirmmodus: 16 : 9 Digitale RM : Aus Farbverstärkung : Aus DNle : Aus Movie Plus : Aus Reset : Ok Abbrechen Navig Eingabe Zurück Deutsch - 19 BN68-01186B-Ger-0312.indd 19 2007-03-13 9:19:25 Digitale RM / Farbverstärkung / DNIe / Kino-Plus Wenn das vom Fernsehgerät empfangene Übertragungssignal Bild schwach ist, können Sie diese Rauschminderungsfunktion rMehr aktivieren, um ggf. statische Aufladungen oder Geistereffekte Format : Autom.Breit Bildschirmmodus: 16 : 9 auf dem Bildschirm zu verringern. Digitale RM : Aus Farbverstärkung : Aus

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

DNle : Aus Kino-Plus : Aus Drücken Sie die Taste ENTER/OK, um “Bild” auszuwählen. Reset : Ok

2. Wählen Sie die erforderliche Option durch Drücken der Taste

oder aus, und drücken Sie dann die Taste ENTER/OK. Eingabe Zurück Navig Verfügbare Optionen: Digitale RM, Farbverstärkung, DNIe, Kino-Plus.

3. Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Digitale RM: Aus/Gering/Mittel/Hoch/Auto Wenn das vom Fernsehgerät empfangene Signal schwach ist, können Sie diese Funktion aktivieren, um ggf. Bildrauschen und Doppelkonturen auf dem Bildschirm zu verringern. ➣ Diese Funktion ist im PC-Modus nicht verfügbar. Farbverstärkung: Aus/Ein Wenn diese Option eingeschaltet wird, werden die Farben des Himmels und von Gras stärker und klarer für ein lebendigeres Bildschirmbild sein. ➣ Diese Funktion ist im PC-Modus nicht verfügbar. ➣ Diese Funktion ist im Modus “Film” und “Standard” nicht verfügbar. DNIe: Aus / Demo / Ein Dieses Fernsehgerät weist die DNIe-Funktion auf und bietet daher hohe Bildqualität. Wenn DNIe eingestellt wird, ist auf dem Bildschirm die DNIe-Funktion aktiviert. Wenn Sie DNIe auf Demo festlegen, können Sie auf dem Bildschirm zu Demonstrationszwecken die aktivierte DNIe und ein normales Bild anzeigen. Mit dieser Funktion können Sie den Unterschied in der Bildqualität sehen. ➣ DNIeTM (Digital Natural Image engine, Modul “Natürliches digitales Bild”) Mit dieser Funktion erhalten Sie durch 3D-Rauschunterdrückung, Detailverbesserung, Kontrastverstärkung und verbesserte Weißdarstellung ein schärferes Bild. Der neue Bildausgleichsalgorithmus sorgt für ein helleres, klareres und viel detailreicheres Bild. Durch die DNIeTM-Technologie wird jedes Signal Ihren Augen angepasst. ➣ Diese Funktion ist im PC-Modus nicht verfügbar. ➣ Diese Funktion ist im Modus “Film” nicht verfügbar. Kino-Plus: Aus/Ein Selbst in schnellen Szenen wird die Haut natürlicher und Text klarer angezeigt. ➣ Verwenden Sie bei Spielfilmen diese Funktion. ➣ Das Breitenzoom, Zoom und Nur Scan-Modus wird nicht unterstützt ➣ Diese Funktion ist im PC-Modus nicht verfügbar. Deutsch - 20 BN68-01186B-Ger-0312.indd 20 2007-03-13 9:19:26 Bild-in-Bild-Funktion (PIP) verwenden Sie können innerhalb des Hauptbildes (Fernsehsendung Mode : Custom Einstellungen Equalizer oder Video) ein PIP-Bild einblenden. Dadurch können Sie Mehr SRS TS XT : Off gleichzeitig eine Fernsehsendung oder ein Video von einem Auto Volume : Off Energiesparmod

Internal Mute : Aus Off angeschlossenen Gerät im Auge behalten. HDMI-Schwarzwert : Gering Reset PIP

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK. Move Enter Return

2. Drücken Sie die Taste oder , um “PIP” auszuwählen, und

Eingabe Zurück Navig drücken Sie dann die Taste ENTER/OK. Mode :PIP Custom Equalizer

3. Drücken Sie erneut die Taste ENTER/OK.

Off Quelle : TV Drücken Sie die Taste oder , um “Ein” auszuwählen, und Auto Volume : Off Format drücken Sie dann die Taste ENTER/OK. Internal Mute Off Position

Reset Programm : P 1 ➣ Bei aktivierter PIP-Funktion ändern sich die Format des Hauptbildes in 16:9.

4. Drücken Sie die Taste oder , um “Quelle” auszuwählen, und

Move Enter Return drücken Sie dann die Taste ENTER/OK. Wählen Sie eine Quelle Eingabe Zurück Navig für das PIP-Bild aus, indem Sie die Taste oder drücken, und drücken Sie die Taste ENTER/OK. ➣ Für das PIP-Bild können je nach Einstellung des Hauptbildes verschiedene Signalquellen ausgewählt werden. Drücken Sie mehrfach die Taste

5. Wählen Sie mit der Taste oder “Format” des PIP-Bildes

PIP auf der Fernbedienung, um aus, und drücken Sie dann die Taste ENTER/OK. “PIP” zu aktivieren bzw. zu Legen Sie durch Drücken der Taste oder die Format des deaktivieren. PIP-Bildes fest, und drücken Sie danach ENTER/OK. ➣ Wenn sich das Hauptbild im PC und Komp.-Modus befindet, ist “Format” nicht verfügbar.

6. Drücken Sie die Taste oder , um “Position” auszuwählen, und drücken Sie dann die Taste

ENTER/OK. Legen Sie die Position des PIP-Bildes fest, indem Sie die Taste oder drücken. Drücken Sie dann die Taste ENTER/OK.

7. Drücken Sie die Taste oder , um “Programm” auszuwählen, und drücken Sie dann die Taste

ENTER/OK. Mit der Taste oder können Sie nun den Kanal auswählen, der im PIP-Bild wiedergegeben werden soll. Drücken Sie die Taste ENTER/OK. ➣ “Programm” kann auch aktiv sein, wenn das PIP-Bild auf “TV” eingestellt ist.

8. Drücken Sie zum Beenden die Taste EXIT.

➣ Möglicherweise wirkt das Bild im PIP-Fenster leicht unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von Spielen oder Karaoke verwenden. Quelle: Format: Position: Programm: Dient der Auswahl einer Quelle des Unterbildes. Wählen Sie mit dieser Option die Format des PIP-Bildes aus. Verwenden Sie diese Option, um das PIP-Bild zu verschieben. Verwenden Sie diese Option, um den im PIP-Bild angezeigten Sender zu wechseln. PIP-Einstellungen O: PIP verfügbar, X: PIP ist inaktiv Main Grundeinstellungen Sub Analog-TV: Ext.1 Ext.2

Deutsch - 21 BN68-01186B-Ger-0312.indd 21 2007-03-13 9:19:27 HDMI-Schwarzwert Sie können direkt auf dem Bildschirm den Schwarzwert auswählen, um die Bildschirmtiefe anzupassen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “HDMI-Schwarzwert”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Normal” oder “Gering”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

➣ Diese Funktion ist nur bei einer Verbindung des externen Eingangs mit HDMI (RGB-Signal) aktiv. Normal: Gering:

Das Bild wird heller. Das Bild wird dunkler. Enter Return Eingabe Zurück Mode : Custom Einstellungen Equalizer Mehr SRS TS XT : Off Auto Volume : Off Energiesparmod :: Aus Internal Mute Off Normal HDMI-Schwarzwert : Gering Reset PIP Gering Move Navig Enter

Return Eingabe Zurück Tonstandard wählen Stellen Sie den Audiomodus ein, der am besten zur jeweiligen Sendung passt.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste ENTER/OK, um “Modus” auszuwählen.

3. Wählen Sie den gewünschten Klangeffekt durch wiederholtes

Drücken der Taste oder aus, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Wählt den normalen Audiomodus aus. Betont die Musik im Verhältnis zu Stimmen. Bietet eine lebendige und volle Tonwiedergabe für Filme. Betont Stimmen im Verhältnis zu anderen Sprache: Geräuschen. Benutzerdef.: Wählt benutzerdefinierte Toneinstellungen aus. (Weitere Informationen finden Sie unter “Ton (Equalizer) einstellen”.) Standard: Musik: Film:

Eingabe Zurück Ton : Custom Modus Standard Musik Equalizer Film

: Aus Sprache Auto. Lautst : Aus Benutzerdef Int. Ton aus : Aus Ton wählen : Hauptsender Reset Navig Eingabe Zurück Deutsch - 22 BN68-01186B-Ger-0312.indd 22 2007-03-13 9:19:29 Ton (Equalizer) einstellen Sie können den Ton Ihrem persönlichen Geschmack anpassen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Equalizer” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Wählen Sie mit den Tasten oder ein bestimmtes Element

aus. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie die Taste oder , bis die gewünschte Einstellung

erreicht ist. Drücken Sie die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Wenn Sie diese Einstellungen ändern, wird der Audiomodus automatisch auf “Benutzerdef.” umgestellt.

Eingabe Zurück Equalizer Balance 100Hz 300Hz 1kHz 3kHz 10kHz Navig Einstellen Zurück Einstellen von TruSurround XT (SRS TS XT) TruSurround XT ist eine patentierte SRS-Technologie, die das Problem des Betreibens von 5,1-Mehrkanalinhalten über zwei Lautsprecher löst. TruSurround bietet ein beeindruckendes Virtual-Surround-Klangerlebnis über Wiedergabesysteme mit zwei Lautsprechern, z. B. internen Fernsehlautsprechern. Es ist vollständig kompatibel mit allen Mehrkanalformaten.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “SRS TS XT”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie erneut die Taste oder , um “Ein” oder “Aus”

auszuwählen. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

TruSurround XT, SRS und das Symbol sind Marken von SRS Labs, Inc. Das TruSurround XT-Verfahren wird in Lizenz von SRS Labs, Inc. verwendet.

Eingabe Zurück Ton Modus : Custom Equalizer

: Aus Aus Ein Auto. Lautst : Aus Int. Ton aus : Aus Ton wählen : Hauptsender Reset Navig Eingabe Zurück Deutsch - 23 BN68-01186B-Ger-0312.indd 23 2007-03-13 9:19:31 Kopfhörer anschließen “Sie können Kopfhörer an das Fernsehgerät anschließen, wenn Sie ein Fernsehprogramm ansehen möchten, ohne andere Personen im selben Raum zu stören.” ➣ Wenn Sie den Kopfhörerstecker an den entsprechenden Anschluss anschließen, können Sie im Audiomenü nur “SRS TS XT” und “Auto. Lautst.” auswählen. ➣ Das Verwenden von Kopfhörern bei hoher Lautstärke über einen längeren Zeitraum kann zu Hörschäden führen. ➣ Wenn Sie Kopfhörer an das Fernsehgerät anschließen, wird über die Lautsprecher kein Ton ausgegeben. ➣ Die Lautstärke der Kopfhörer und des Fernsehgeräts wird unterschiedlich geregelt. Tonmodus wählen Sie können den Tonwiedergabemodus durch Drücken der Taste DUAL wählen. Wenn Sie die Taste drücken, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm angezeigt. Audiomodus DUAL 1/2 Standard Mono Stereo Dual Mono Stereo MONO STEREO MONO DUAL 1 DUAL 2 MONO MONO STEREO MONO ↔ DUAL 1 DUAL 2 Automatischer Wechsel UKW-Stereo NICAM-Stereo Dual

DUAL 1 Automatischer Wechsel Sie können diese Optionen auch einfach auswählen, indem Sie auf der Fernbedienung die Taste DUAL drücken. DUAL 1 Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu Mono wechseln. Automatische Lautstärkeanpassung Jeder Sender hat seine eigene Lautstärkenaussteuerung. Es kann mühsam sein, bei jedem Umschalten auf einen anderen Kanal die Lautstärke anzupassen. Mit der Funktion für automatische Lautstärkeeinstellung wird die Lautstärke bei starkem Modulationssignal automatisch verringert und bei schwachem Modulationssignal automatisch erhöht.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Auto. Lautst.”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie erneut die Taste oder , um “Ein” oder “Aus”

auszuwählen. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Eingabe Zurück Ton Modus : Custom Equalizer

: Aus Aus Auto. Lautst Ein Int. Ton aus Ton wählen : Hauptsender Reset Navig Eingabe Zurück Deutsch - 24 BN68-01186B-Ger-0312.indd 24 2007-03-13 9:19:33 Auswählen der internen Stummschaltung Wenn Sie den Ton über separate Lautsprecher hören möchten, deaktivieren Sie den internen Verstärker.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Int. Ton aus”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie erneut die Taste oder , um “Ein” oder “Aus”

auszuwählen. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

➣ Wenn “Int. Ton aus” auf “Ein” eingestellt ist, können mit Ausnahme von “Ton wählen” (im PIP-Modus) keine Einstellungen in den Audiomenüs vorgenommen werden.

Eingabe Zurück Ton Modus : Custom Equalizer

: Aus Auto. Lautst : Aus Aus Int. Ton aus Ein Ton wählen : Hauptsender Reset Navig Eingabe Zurück Ton des PIP-Bildes wiedergeben Wenn die PIP-Funktion aktiviert ist, können Sie den Ton des PIP-Bildes wiedergeben. . Drücken Sie zum Anzeigen des Menüs die Taste MENU. Drücken Sie die Taste ▲ oder ▼, um “Ton” auszuwählen, und drücken Sie anschließend die Taste ENTER/OK. . Wählen Sie mit den Tasten ▲ oder ▼ die Option “Ton wählen” aus. Drücken Sie dann die Taste ENTER/OK. . Wählen Sie mit den Tasten ▲ oder ▼ die Option “PIP-sender” aus. Drücken Sie dann die Taste ENTER/OK. . Zum Beenden drücken Sie die Taste EXIT. Hauptsender: Verwenden Sie diese Option, um den zum Hauptbild gehörenden Ton wiederzugeben. PIP-sender: Verwenden Sie diese Option, um den zum PIP-Bild gehörenden Ton wiederzugeben.

Diese Option können Sie auswählen, wenn “PIP” auf “Ein” eingestellt ist.

Eingabe Zurück Ton : Custom Equalizer

: Aus Auto. Lautst : Aus Int. Ton aus : Aus Ton wählen : Hauptsender PIP-sender Reset Modus Navig Eingabe Zurück Deutsch - 25 BN68-01186B-Ger-0312.indd 25 2007-03-13 9:19:35 Zurücksetzen der Toneinstellungen auf die werkseitig festgelegten Standardwerte Im Spielemodus ist die Funktion zum Zurücksetzen Ton der Audioeinstellungen aktiviert. Durch Auswählen der Modus : Custom Equalizer Reset-Funktion nach dem Einstellen des Equalizers wird

: Aus die Equalizer-Einstellung auf die Werkseinstellungen Auto. Lautst : Aus Int. Ton aus : Aus zurückgesetzt. Ton wählen : Hauptsender

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Reset Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER/OK. Eingabe Zurück Navig

2. Drücken Sie die Taste oder , um “Reset” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie zum Beenden die Taste EXIT.

➣ Diese Option können Sie auswählen, wenn “Spielemodus” auf “Ein” eingestellt ist. Aktuelle Uhrzeit einstellen und anzeigen Sie können die Uhr des Fernsehgeräts einstellen. Dann wird die aktuelle Uhrzeit angezeigt, wenn Sie die Taste INFO drücken. Wenn Sie die Funktion zum automatischen Ein- bzw. Ausschalten des Fernsehgeräts verwenden möchten, müssen Sie zuvor die Uhrzeit am Fernsehgerät einstellen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Zeit” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste ENTER/OK, um “Zeit einstellen”

auszuwählen. Um... Drücken Sie die Taste... Die Option “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” zu

Mode : Custom Einstellungen Equalizer Plug & Play SRS TS : Off Sprache : Deutsch Auto Volume : Off Zeit Internal Mute Off Spielemodus :Aus Reset Bild Blaues : Aus Melodie : Aus Heimkino-PC : Aus Mehr Move Enter Return Navig Eingabe Zurück Zeit einstellen

oder wählen, Navig Einstellen Zurück “Monat”, “Datum”, “Jahr”, “Stunde” oder oder “Minute” einzustellen, Drücken Sie die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen. ➣ Sie können das Jahr, den Monat, die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken. Deutsch - 26 BN68-01186B-Ger-0312.indd 26 2007-03-13 9:19:37 Sleep-Timer einstellen Sie können ein Intervall zwischen 30 und 180 Minuten auswählen, nach dessen Ablauf das Fernsehgerät automatisch in den Standby-Modus geschaltet wird.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Zeit” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Sleep-Timer”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie mehrmals die Taste oder , bis die gewünschte

Zeit angezeigt wird (Aus, 30, 60, 90, 120, 150, 180). Drücken Sie die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ “Wenn die eingestellte Zeit abgelaufen ist, schaltet das Fernsehgerät automatisch in den Standby-Modus.”

Eingabe Zurück Zeit Zeit einstellen Sleep-Timer Timer 1 Timer 2 Timer 3 Navig Aus

Eingabe Zurück Fernsehgerät automatisch ein- und ausschalten Ja/Nein Wiederholen Lautstärkemixer Programm Wählen Sie die Option “Einmal”, “Täglich”, Mo-Fr, Mo-Sa, Sa-So Wert zwischen 0 und 100 einstellen Programm einstellen Drücken Sie die Taste oder . Drücken Sie die Taste oder . Drücken Sie die Taste oder . Drücken Sie die Taste oder .

Eingabe Zurück Timer 1

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Zeit” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Timer 1”, “Timer 2” und

“Timer 3” auszuwählen, und drücken Sie dann die Taste ENTER/ OK.

4. Stellen Sie durch Drücken von Taste oder die “Stunde” ein,

und drücken Sie dann die Taste , um zum nächsten Schritt zu gelangen. Legen Sie andere Zeiteinheiten nach derselben Methode fest. Nein Ausschaltzeit 00 : Nein Wiederholmodus Lautstärke Einmal Programm Einstellen Zurück Navig

Drücken Sie abschließend die Taste RETURN, um zurückzukehren. - Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt. - Sie können die Stunden, Minuten und den Kanal auch über die Zifferntasten auf der Fernbedienung einstellen.

5. Drücken Sie zum Beenden die Taste EXIT.

Deutsch - 27 BN68-01186B-Ger-0312.indd 27 2007-03-13 9:19:39 Sprache auswählen Wenn Sie das Gerät das erste Mal verwenden, müssen Sie die Sprache auswählen, die für die Menüs und Hinweise verwendet wird.

1. Drücken Sie die Taste MENU, um das Bildschirmmenü

anzuzeigen. Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Sprache” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Wählen Sie eine bestimmte Sprache aus, indem Sie wiederholt

die Taste oder drücken. Drücken Sie die Taste ENTER/ OK. ➣ Sie können eine von 17 Sprachen auswählen.

4. Drücken Sie zum Beenden die Taste EXIT.

Eingabe Zurück Mode : Custom Einstellungen Equalizer Plug & Play SRS

::Off English Sprache English Auto Volume : Off Deutsch Zeit Internal Mute ::Aus Off Français Spielemodus Reset Italiano Blaues Bild : Aus Español Melodie : Aus Nederlands

Heimkino-PC : Aus Mehr Move Enter Return Navig Eingabe Zurück Spielemodus verwenden Wenn Sie eine Spielekonsole wie PlayStationTM oder XboxTM Mode : Custom Einstellungen Equalizer anschließen, können Sie durch Auswählen des Spielemenüs PlugTS & Play SRS : Off Sprache : Deutsch ein realitätsnaheres Spielerlebnis genießen. Auto Volume : Off Zeit Internal Mute :: Off Spielemodus Aus

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Reset Blaues Bild : Aus Drücken Sie die Taste oder , um “Einstellungen” Melodie : Aus auszuwählen, und drücken Sie dann die Taste ENTER/OK. Heimkino-PC : Aus Mehr

2. Drücken Sie die Taste oder , um “Spielemodus”

auszuwählen, und drücken Sie dann die Taste ENTER/OK. Eingabe Zurück Navig

3. Drücken Sie erneut die Taste oder , um “Ein” oder “Aus”

Mode : Custom Einstellungen Equalizer auszuwählen. Drücken Sie die Taste ENTER/OK. PlugTS & Play SRS : Off Sprache : Deutsch

4. Drücken Sie zum Beenden die Taste EXIT.

Auto Volume : Off Zeit Internal Mute ::Aus Off Spielemodus Aus ➣ Wenn Sie die Spielekonsole wieder vom Gerät trennen und Reset Blaues Bild : Aus Ein ein anderes externes Gerät anschließen, beenden Sie den Melodie : Aus Spielemodus über das Menü Einstellungen. Heimkino-PC : Aus Mehr ➣ Wenn Sie im Spielemodus das TV-Menü anzeigen, zittert das Move Enter Return Bild leicht. Eingabe Zurück Navig ➣ Der Spielemodus ist im TV-Modus nicht verfügbar. ➣ Bei aktiviertem Spielemodus: Bildmodus und Tonmodus wechseln automatisch zu Benutzerdefiniert. Der Benutzer kann diesen Modus nicht wechseln. Der Audiomodus im Menü “Ton” ist deaktiviert. Passen Sie den Ton unter Verwendung des Equalizers an. Die Funktion zum Zurücksetzen der Audioeinstellungen ist aktiviert. Durch Auswählen der Reset-Funktion nach dem Einstellen des Equalizers wird die Equalizer-Einstellung auf die Werkseinstellungen zurückgesetzt. Deutsch - 28 BN68-01186B-Ger-0312.indd 28 2007-03-13 9:19:41 Blaues Bild anzeigen / Melodie auswählen Blaues Bild: Wenn kein Signal empfangen wird oder das Signal sehr schwach ist, wird der rauschende Bildhintergrund automatisch durch ein blaues Bild ersetzt. Falls Sie das schlechte Bild trotz gestörten Empfangs sehen möchten, müssen Sie die Option “Blaues Bild” auf “Aus” stellen. Melodie: Sie können das Fernsehgerät so einstellen, dass beim Einbzw. Ausschalten des Geräts eine Melodie ertönt.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Wählen Sie mit den Tasten oder die Option “Blaues Bild”

oder “Melodie” aus. Drücken Sie die Taste ENTER/OK.

3. Wenn Sie die gewünschten Änderungen vorgenommen haben,

drücken Sie die Taste ENTER/OK.

Eingabe Zurück Mode : Custom Einstellungen Equalizer PlugTS & Play SRS : Off Sprache : Deutsch Auto Volume : Off Zeit Internal Mute :: Aus Off Spielemodus Reset Blaues Bild : Aus Melodie Aus Gering Heimkino-PC : Aus Mittel Mehr Hoch Move Enter Return Navig Eingabe Zurück Blaues Bild: Aus/Ein Melodie: Aus/Gering/Mittel/Hoch

4. Drücken Sie zum Beenden die Taste EXIT.

Einstellen des Heimkino-PC Durch Konfigurieren der Einstellungen im PC-Modus erzielen Sie ein hochwertigeres Bild. Wenn die Funktion “Heimkino-PC” auf “Ein” festgelegt wird, können die Detail-Einstellungen (wenn Bildmodus auf “Benutzerdefiniert” oder “Film” festgelegt ist) wie im PCModus konfiguriert werden.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Wählen Sie mit der Taste oder “Heimkino-PC” aus.

Drücken Sie die Taste ENTER/OK.

3. Drücken Sie erneut die Taste oder , um “Ein” oder “Aus”

auszuwählen. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

➣ Diese Funktion ist nur im PC-Modus verfügbar.

Eingabe Zurück Mode : Custom Einstellungen Equalizer PlugTS & Play SRS : Off Sprache : Deutsch Auto Volume : Off Zeit Internal Mute :: Off Spielemodus Aus Reset Blaues Bild : Aus Melodie : Aus Aus Heimkino-PC : Aus Ein Mehr Move Enter Return Navig Eingabe Zurück Deutsch - 29 BN68-01186B-Ger-0312.indd 29 2007-03-13 9:19:43 Einstellen der Lichteffekt (LE40N8, LE46N8) Sie können die blaue LED an der Vorderseite des Fernsehgeräts je nach Wunsch an- bzw. abschalten. Schalten Sie sie ab, wenn Sie Energie sparen möchten oder die LED Ihre Augen stört.

1. Drücken Sie die Taste MENU, um das Bildschirmmenü

anzuzeigen. Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Lichteffekt” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Wählen Sie die gewünschte Option (Aus, Standby-Modus Ein,

Modus Ansehen Ein, Ein) durch Drücken der Taste oder aus. Drücken Sie die Taste ENTER/OK. Aus: Standby: TV Modus An: Ein:

LED geht nicht an. Hierbei wird die blaue LED im Standby-Modus eingeschaltet. Hierbei wird die blaue LED beim Fernsehen eingeschaltet. LED Die blaue LED geht an, nachdem Sie das Fernsehgerät ausgeschaltet haben. Eingabe Zurück Mode : Custom Einstellungen Equalizer Plug & Play SRS

Off Sprache :: Deutsch Auto Volume : Off Zeit Internal Mute Off Spielemodus Aus Reset Blaues Bild : Aus Melodie : Aus Aus Heimkino-PC : Aus Standby Lichteffekt : TV TV Modus An An Modus Move Enter Ein Return Mehr Navig Eingabe Zurück

4. Drücken Sie zum Beenden die Taste EXIT.

Verwenden der Energiesparfunktion Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie nachts fernsehen, stellen Sie “Energiesparmod.” auf “Hoch” ein, um sowohl den Blendeffekt als auch den Stromverbrauch zu senken.

1. Drücken Sie die Taste MENU, um das Bildschirmmenü

anzuzeigen. Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Energiesparmod.”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Wählen Sie die gewünschte Option (Aus, Gering, Mittel, Hoch,

Auto) durch Drücken der Taste oder aus. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Return Eingabe Zurück Einstellungen Mehr Energiesparmod : Off Aus HDMI-Schwarzwert : Off Gering PIP Mittel Hoch Auto Navig Eingabe Zurück Deutsch - 30 BN68-01186B-Ger-0312.indd 30 2007-03-13 9:19:46 Signalquelle auswählen Sie können zwischen den an den Eingangsbuchsen des Fernsehgeräts angeschlossenen externen Quellen auswählen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Eingang” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste ENTER/OK, um “Quelle” auszuwählen.

➣ Wenn keine externen Geräte mit dem Fernsehgerät verbunden sind, werden in der Liste “Quellen” nur “TV”, “EXT.1” und “EXT.2” aktiviert. “AV”, “S-Video”, “Komp.”, “PC”, “HDMI1”, “HDMI2”, “HDMI3” und “DTV” werden nur aktiviert, wenn sie an das Gerät angeschlossen sind.

3. Wählen Sie mit der Taste oder die gewünschte Option

aus. Drücken Sie die Taste ENTER/OK.

Return Eingabe Zurück Mode : Custom Quellen Equalizer

Off Ext.1 :: ---Auto Volume Off Ext.2 :: ---Internal Mute Off : ---S-Video ---Reset Komp : ---PC : ---HDMI1 : ---HDMI2 : ---HDMI3 : ---Move Enter Return DTV : ---Eingabe Zurück Navig Drücken Sie auf der Fernbedienung die Taste SOURCE, um zwischen den verfügbaren Quellen umzuschalten. Der TV-Modus kann durch Drücken der Taste TV/DTV, der Zifferntasten (0–9) und der Taste P / auf der Fernbedienung ausgewählt werden. Er kann jedoch nicht mit Hilfe der Taste SOURCE ausgewählt werden. Signalquellennamen bearbeiten Vergeben Sie für die an die Eingangsbuchsen angeschlossenen Geräte Namen, um die Auswahl der Signalquelle zu vereinfachen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER/OK, um “Eingang” auszuwählen.

2. Drücken Sie die Taste oder , um “Name bearb.”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um das Gerät auszuwählen,

das Sie bearbeiten möchten. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie die Taste oder , um das gewünschte Gerät

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

Das Unternehmen garantiert nur für die sechs unterstützten Länder (GB, Deutschland, Frankreich, Italien, Spanien und Österreich) die einwandfreie Funktionsweise des DTV-Menüs, weil nur diese Länderstandards unterstützt werden. Wenn das Land des Senders von dem Land abweicht, das vom Benutzer gewählt wurde, werden außerdem möglicherweise die Zeichen, die im Kanal-Banner, in der Info, in der Anleitung, Programmverwaltung usw. zu sehen sind, nicht korrekt angezeigt. ➣ Verfügbar im TV-Modus. Voreingestellt auf den DTV-Modus mithilfe der Taste TV/DTV auf der Fernbedienung. Zur Unterstützung bei der Navigation im Bildschirmmenüsystem und beim Einrichten der verschiedenen verfügbaren Einstellungen studieren Sie bitte die folgende Abbildung. Drücken Sie die Taste D.MENU. TV-Programm Heute & Morgen Ausführlich Programmiert Standard Akt./Näch., Ausführlich Kanal Autom. speichern Man. speichern Favoriten bearbeiten Kanalliste Einstellungen Menütransparenz Kindersicherung Untertitel Untertitelmodus Audioformat Digitaltext Zeitzone System Hoch, Mittel, Gering, Deckend PIN eingeben Aus, Ein Normal, Schwerhörig PCM/Dolby Digital Deaktivieren, Aktivieren Produktinformation Signalinformation Software-Update Common Interface Reset Sprache Wiedergabesprache Untertitelsprache Teletext-Sprache Voreinstellung

Return Beenden Kanal Autom. speichern Man. speichern Favoriten bearbeiten Kanalliste Move Enter Navig Eingabe Return Beenden Einstellungen Menütransparenz : Mittel Kindersicherung Untertitel : Ein Untertitelmodus : Normal Audioformat : PCM Move Enter Navig Eingabe

Return Beenden Sprache Wiedergabesprache Untertitelsprache Teletext-Sprache Voreinstellung Move Enter Navig Eingabe Return Beenden Diese Optionen können Sie auch durch Drücken der Taste D.MENU auf der Fernbedienung aufrufen. Primäre Audiosprache Sekundäre Audiosprache Primäre Untertitelsprache Sekundäre Untertitelsprache Primäre Videotextsprache Sekundäre Videotextsprache Die Untermenüs des CI-Menüs sind abhängig vom Modell des CAM-Moduls. Deutsch - 32 BN68-01186B-Ger-0312.indd 32 2007-03-13 9:19:51 Kanalliste automatisch aktualisieren Sie können die Kanalliste aktualisieren, wenn der Anbieter Mode Custom Autom.:speichern Equalizer neue Sender hinzufügt oder wenn Sie das Fernsehgerät an

: Off einen neuen Standort bringen. Auto Volume : Off Digitale Dienste werden gesucht… Internal Mute : Off

1. Drücken Sie die Taste D.MENU, um das Menü DTV

35% Reset anzuzeigen. Dienste gefunden: 24 Kanal: 38

2. Drücken Sie die Taste oder , um “Kanal” auszuwählen, und

Stop drücken Sie dann die Taste ENTER/OK. Move Enter Return

3. Drücken Sie die Taste ENTER/OK, um “Autom. speichern”

Zurück auszuwählen. Drücken Sie dann die Taste ENTER/OK.

4. Anschließend wird die Anzahl der durchsuchten Sender angezeigt.

➣ Die vorhandene Liste der bevorzugten Kanäle wird nicht gelöscht, wenn die Kanalliste aktualisiert wird. ➣ Um die Suche vorzeitig abzubrechen, drücken Sie bei aktivierter Auswahl “Stopp” die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Bei schwachem Signal wird die Meldung “No Service found!” (Kanal nicht gefunden) angezeigt. Die Meldung “Signalkabel überprüfen” wird angezeigt. Kanalliste manuell aktualisieren Zur Beschleunigung der Kanalsuche können Sie den Kanal Man. speichern angeben. Kanal Frequenz Bandbreite

1. Drücken Sie die Taste D.MENU, um das Menü DTV

anzuzeigen. KHz 8 MHz

2. Drücken Sie die Taste oder , um “Kanal” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Man. speichern”

search Suchlauf auszuwählen, und drücken Sie dann die Taste ENTER/OK. Einstellen Zurück

4. Drücken Sie die Taste oder , um “Kanal” auszuwählen, und

drücken Sie dann die Taste ENTER/OK. ➣ Kanal: In Großbritannien werden nacheinander Kanal 5 bis 69 angezeigt. (je nach Land) ➣ Frequenz: Die in der Kanalgruppe zur Verfügung stehenden Frequenzen werden angezeigt. ➣ Bandbreite: Es sind die Bandbreiten 7 und 8 MHz verfügbar.

5. Anschließend wird die Anzahl der durchsuchten Sender angezeigt.

6. Drücken Sie zum Beenden die Taste EXIT.

➣ Sie können die Eingabe über die Taste auf der Fernbedienung vornehmen. Deutsch - 33 BN68-01186B-Ger-0312.indd 33 2007-03-13 9:19:53 Bevorzugte Kanäle bearbeiten Sie können Ihre bevorzugten Kanäle mit den vierfarbigen Tasten bearbeiten.

1. Drücken Sie die Taste D.MENU, um das Menü DTV

2. Drücken Sie die Taste oder , um “Kanal” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Favoriten bearbeiten”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die rote Taste, um die gespeicherten Kanäle

5. Wählen Sie mit den Tasten oder den gewünschten Kanal

aus. Drücken Sie die Taste ENTER/OK. ➣ Das Symbol wird neben dem ausgewählten Kanal angezeigt, und der Kanal wird zur Favoritenliste hinzugefügt. ➣ Wenn Sie dies wieder rückgängig machen möchten, drücken Sie erneut die Taste ENTER/OK. Alle wählen: Wählen Sie alle aktuell angezeigten Kanäle aus. Keinen wählen: Auswahl aller ausgewählten Kanäle aufheben. Vorschau: Zeigt (a) alle ausgewählten Kanäle an. ➣ Die Einstellung der bevorzugten Kanäle ist damit abgeschlossen.

6. Drücken Sie zum Beenden die Taste EXIT.

Favoriten bearbeiten (Keine Kanäle) Move Enter Kanäle zufüg Return Zurück Favoriten bearbeiten

BBC TWO Five BBC THREE abc1 QVC Move Enter Return Navig Select Zurück Alle wählen Keinen wählen Vorschau Favoriten bearbeiten

MoveNavig Enter Return Zufüg Vorschau Löschen Hinzufügen Navig Zurück Sie können diese Funktion verwenden, nachdem Sie einen oder mehrere bevorzugte Kanäle ausgewählt haben.

1. Drücken Sie die Taste D.MENU, um das Menü DTV

2. Drücken Sie die Taste oder , um “Kanal” auszuwählen, und

Favoriten bearbeiten drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Favoriten bearbeiten”

Five auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die rote Taste im Menü “Favoriten bearbeiten”.

QVC Eine Beschreibung des Vorgehens beim Hinzufügen weiterer Kanäle finden Sie in Schritt 5 der vorherigen Beschreibung. Move Enter Return Alle wählen Keinen wählen Vorschau

5. Wenn Sie den Kanal überprüfen möchten, der gespeichert

Navig Select Zurück werden soll, drücken Sie die Taste D.MENU. Zum Beenden drücken Sie die Taste EXIT. ➣ Um alle Kanäle zur Favoritenliste hinzuzufügen, drücken Sie die rote Taste. Um alle Kanäle aus der Liste zu entfernen, drücken Sie die grüne Taste. Vorschau: Zeigt (a) alle ausgewählten Kanäle an. Drücken Sie die Taste CH List, um den Favoritenmanager anzuzeigen. Deutsch - 34 BN68-01186B-Ger-0312.indd 34 2007-03-13 9:19:55 Wechseln Favoriten bearbeiten

1. Drücken Sie die Taste D.MENU, um das Menü DTV

BBC TWO anzuzeigen. BBC THREE

2. Drücken Sie die Taste oder , um “Kanal” auszuwählen,

abc1 und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Favoriten bearbeiten”

Move Enter Return auszuwählen, und drücken Sie dann die Taste ENTER/OK. Zufüg Navig Vorschau Löschen Navig Select Zurück

4. Wählen Sie mit der Taste oder den gewünschten Kanal

5. Drücken Sie die grüne Taste.

➣ Das Symbol wird links neben der Kanalbezeichnung angezeigt.

6. Drücken Sie die Taste oder , um den zu verschiebenden Kanal auszuwählen, und drücken Sie

dann die Taste ENTER/OK.

7. Drücken Sie zum Beenden die Taste EXIT.

1. Markieren Sie im Menü “Favoriten bearbeiten” den Kanal, für

den Sie eine Vorschau sehen möchten. Drücken Sie hierzu auf die Tasten oder .

2. Drücken Sie die gelbe Taste.

➣ Der ausgewählte Kanal wird auf dem Bildschirm angezeigt. Favoriten bearbeiten

Move Navig Enter Return Vorschau Löschen Zufüg Navig Löschen

1. Markieren Sie im Menü “Favoriten bearbeiten” den Kanal, der

aus der Favoritenliste gelöscht werden soll. Drücken Sie hierzu auf die Tasten oder .

2. Drücken Sie die blaue Taste.

➣ Der ausgewählte Kanal und seine Nummer werden gelöscht. ➣ Wenn Sie der Favoritenliste einen zuvor gelöschten Kanal wieder hinzuzufügen möchten, schlagen Sie bitte unter “Hinzufügen” auf Seite 34 nach. Zurück Favoriten bearbeiten

Move Zufüg Navig Navig Enter Vorschau Return Löschen Zurück Deutsch - 35 BN68-01186B-Ger-0312.indd 35 2007-03-13 9:19:57 Auswählen der Kanalliste Sie können von den durchsuchten Kanälen die ausgewählten Kanalliste Alle Kanäle Test Card M' v2.0 Kanäle ausschließen. Wenn Sie die gespeicherten Kanäle 1/2 23 bid-up.tv 60 Television X 1 Test Card M' durchsuchen, werden die Kanäle, die übersprungen werden 25 TCM 70 BBC Radio 1 3 Vida003b 26 UKTV Style 72 BBC Radio 2 4 Vida004b sollen, nicht angezeigt. Alle Sender, die nicht ausdrücklich 27 Discovery 73 BBC Radio 3 5 vida005b übersprungen werden sollen, werden angezeigt. 28 DiscoveryH&L 74 BBC Radio 4 6 vida006b 15 Cartoon Nwk 84 heat 15 Ch 15 33 Boomerang 91 MOJO 16 QVC

1. Drücken Sie die Taste D.MENU, um das Menü DTV

800 ARD-MHP-Data 55 Ttext Holidays 17 UKTV Gold 6 Mehr anzuzeigen. Vorige Seite Nächste Seite Favoriten

2. Drücken Sie die Taste oder , um “Kanal” auszuwählen, und

Navig Ansehen Zurück drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Kanalliste” auszuwählen, und drücken Sie dann die Taste

4. Drücken Sie die Taste oder , um “Alle”, “Favoriten” oder “Standard” auszuwählen, und drücken Sie

dann die Taste ENTER/OK.

5. Drücken Sie die gelbe Taste, um zwischen den bevorzugten Kanälen (Favoriten) und der Liste mit allen

Kanälen umzuschalten. ➣ Die Liste der bevorzugten Kanäle enthält nur die Kanäle, die Sie vorher mit dem Menü “Favoriten bearbeiten” (siehe Seite 34) bestimmt haben.

6. Drücken Sie die rote oder grüne Taste, um die vorherige oder die nächste Seite der Kanalliste

7. Drücken Sie die Taste oder , um einen Kanal, der eingestellt werden soll, auszuwählen, und

drücken Sie dann die Taste ENTER/OK. ➣ Kanalnummer, Name und ein Symbol werden in der oberen linken Ecke angezeigt, während sie den Kanal wechseln. Die Kanalnummer und der Name werden angezeigt, wenn der Kanal einer derjenigen aus der Liste aller Kanäle ist, und ein Symbol wird angezeigt, wenn der Kanal einer der Favoriten ist.

8. Drücken Sie die blaue Taste, um zwischen Fernsehgerät, Radio, Daten/Sonstiges und Alle

9. Drücken Sie die Taste CH LIST, um die Kanalliste zu beenden

Programminformationen anzeigen Während sie ein Programm sehen, können zusätzliche Information darüber angezeigt werden.

1. Drücken Sie beim Anzeigen des Programms die Taste INFO.

➣ Die Programminformationen werden angezeigt.

2. Zum Verlassen der Bannerinformationen drücken Sie die Taste

INFO. 14:30 Sa1 Sep AII Channels A 1 AFDO,16:9 14:30~14:33 AFDO 16:9 Sperre aus Contains video with AFD O; coded frame is 16:9 Stereo Untertitel Englisch Move Enter Return Beenden Deutsch - 36 BN68-01186B-Ger-0312.indd 36 2007-03-13 9:19:58 EPG-Informationen (Elektronischer Programmführer) anzeigen Die Informationen des elektronischen Programmführers werden von den Sendern zur Verfügung gestellt. Es kann sein, dass Programmeinträge leer oder veraltet sind. Dies ist auf die für einen bestimmten Kanal übertragenen Informationen zurückzuführen. Die Anzeige wird dynamisch aktualisiert, sobald neue Informationen verfügbar sind. Heute & Morgen Für die sechs in der linken Spalte angezeigten Kanäle werden die aktuelle und die nächste Sendung angezeigt. Ausführlich Hier werden die Programminformationen in einem Zeitplan mit einer Unterteilung von jeweils 1 Stunde angezeigt. Es wird ein Zeitfenster von 2 Stunden mit Programminformationen angezeigt. Dieses Fenster kann jedoch in der Zeit nach vorne oder nach hinten verschoben werden.

1. Drücken Sie die Taste D.MENU, um das Menü DTV

2. Drücken Sie die Taste ENTER/OK, um “TV-Programm”

3. Drücken Sie die Taste oder , um Programmführer “Heute &

Morgen” oder “Ausführlich” auszuwählen. Drücken Sie die Taste ENTER/OK. ➣ Sie können das TV-Programmmenü auch durch Drücken der Taste GUIDE aufrufen

Dann... Programm aus der Liste des Programmführers anzeigen

• Wählen Sie mit der Taste , , , ein Programm aus.
• Drücken Sie die ENTER/OK-Taste . Sobald Sie ein Programm gewählt haben, wird es zusammen mit einem Uhr-Symbol angezeigt. Wenn Sie erneut ENTER/OK drücken, wird die Programmwahl aufgehoben und das Uhr-Symbol verschwindet. Weitere Informationen über das Vormerken von Programmen finden Sie auf der nächsten Seite. Programminformationen anzeigen

• Wählen Sie mit der Taste , , , ein gewünschtes Programm aus.
• Drücken Sie die Taste INFO, wenn das Programm markiert bzw. hervorgehoben ist. Zwischen dem Programmführer “Heute & Morgen” oder “Ausführlich” umzuschalten

• Drücken Sie wiederholt die rote Taste. die Liste “Favoriten” und “Ausführlich” anzuzeigen

• Drücken Sie mehrmals die grüne Taste. Schnell zurückblättern (24 Stunden).

• Drücken Sie mehrmals die gelbe Taste. Schnell weiterblättern (24 Stunden).

• Drücken Sie mehrmals die blaue Taste. Programmführer beenden

• Drücken Sie die Taste EXIT. Der Programmtitel wird oben in der Mitte des Bildschirms angezeigt. Klicken Sie auf die Taste INFO, wenn Sie genauere Informationen benötigen. Zu diesen Informationen gehören: Kanalnummer, Programmdauer, Statusleiste, Kindersicherungsstufe, Bildqualität (HD/SD), Tonmodus, Untertitel oder Teletext, Sprache für Untertitel oder Teletext sowie Kurzzusammenfassung des markierten Programms. “...” wird ... angezeigt. Sechs Kanäle werden angezeigt. Um den Kanal zu wechseln, wählen Sie mit den Tasten oder den gewünschten Kanal aus. Für eine seitenweise Darstellung wählen Sie Taste P oder die aus. Deutsch - 37 BN68-01186B-Ger-0312.indd 37 2007-03-13 9:19:59 Verwenden der Vormerkliste Wenn Sie eine Vormerkliste der Sendungen angelegt haben, die Sie gern sehen möchten, wird das Gerät zur vorgemerkten Zeit automatisch auch dann auf das vorgemerkte Programm umgeschaltet, wenn Sie gerade eine andere Sendung sehen.

1. Drücken Sie die Taste D.MENU, um das Menü DTV

2. Drücken Sie die Taste ENTER/OK, um “TV-Programm”

3. Drücken Sie die Taste oder , um “Programmiert”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die rote Taste. Das Fernsehgerät schaltet auf das

vorgemerkte Programm um.

5. Drücken Sie die Taste ENTER/OK, um ein Programm

auszuwählen, und regeln Sie es mit der Taste oder ein. ➣ Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken. Kanal: Kanal wählen. Zeit: Zeit einstellen. Datum: Jahr, Monat und Tag einstellen. Frequenz: Frequenz einstellen. (“Einmal”, “Täglich”, “Wöchentl.”)

6. Nachdem Sie die Vormerkungen eingestellt haben, drücken Sie

7. Drücken Sie zum Beenden die Taste EXIT.

➣ Speichern: Erstellte Vormerkliste speichern. Abbrechen: Erstellte Vormerkliste verwerfen. Programm zufüg.: Neue Liste “Programmiert” hinzufügen. Bearbeiten: Ausgewählten Vormerkplan korrigieren. Löschen: Ausgewählten Vormerkplan löschen. Programmiert (Keine Sendungen) Programm zufüg Zurück Programmiert Dienstag 22 Apr 15:30 ~ 16:00 Einmal 801 RaiTre Programm zufüg Navig Bearbeiten Löschen Zurück Programmiert Kanal 802 RaiUno Zeit 15 : 20 bis-- : -- Datum Di 22 Apr 2007 Frequenz Einmal Speichern Einstellen Abbrechen Navig Zurück Einstellen des Standardführers Sie können einstellen, welcher Programmführer als Standard angezeigt werden soll.

1. Drücken Sie die Taste D.MENU, um das Menü DTV

2. Drücken Sie die Taste ENTER/OK, um “TV-Programm”

3. Drücken Sie die Taste oder , um “Standard” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

4. Wählen Sie den Programmführer “Akt./Näch.” oder “Ausführlich”

mit den Tasten oder aus, und drücken Sie die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

TV-Programm Heute & Morgen Ausführlich Programmiert Standard : FAkt./Näch Now/Next Ausführlich Move Navig Enter Return Eingabe Zurück Diese Optionen können Sie auch durch Drücken der Taste GUIDE auf der Fernbedienung aufrufen. Deutsch - 38 BN68-01186B-Ger-0312.indd 38 2007-03-13 9:20:01 Anzeigen aller Kanäle und der bevorzugten Kanäle Im Menü des elektronischen Programmführers können Sie alle Kanäle oder die bevorzugten Kanäle anzeigen.

1. Drücken Sie die Taste D.MENU, um das Menü DTV

anzuzeigen. Heute & Morgen 13:28 Mi 16 Feb

2. Drücken Sie die Taste ENTER/OK, um “TV-Programm”

Extreme Machines: Armoured Cars auszuwählen. All Channels Information

3. Drücken Sie die Taste oder , um den gewünschten

Aktuell Demnächst Programmführer (“Heute & Morgen” oder “Ausführlich”) auszuwählen.

4. Drücken Sie die Taste ENTER/OK.

5. Drücken Sie die grüne Taste. Zwischen den Listen mit allen

Ansehen Ausführlich Favoriten Beenden Kanälen und den bevorzugten Kanälen können Sie umschalten.

6. Wählen Sie mit der Taste , , , oder ein Programm Ihrer

7. Drücken Sie die Taste INFO, um Informationen über das

Ausführlich 13:28 Mi 16 Feb markierte Programm anzuzeigen. Extreme Machines: Armoured Cars

8. Wenn Sie die Favoritenliste der Kanäle noch nicht angelegt

Information haben: Heute 13:00 14:00 “Die Favoritenliste ist leer. Möchten Sie jetzt Ihre Favoriten auswählen?” wird als Meldung angezeigt. Wählen Sie “Ja”. Das Menü “Favoriten bearbeiten” wird angezeigt. Wenn Sie Ansehen Akt./Näch Favoriten -24Std +24Std Beenden Nein wählen, bleiben alle Kanäle unverändert. Einzelheiten über das Bearbeiten der Favoritenliste erfahren Sie auf Seite 34.

9. Drücken Sie zum Beenden die Taste EXIT.

➣ Bei “Alle Kanäle” handelt es sich um die Liste aller Kanäle, die beim Sendersuchlauf zwecks Listenaktualisierung gefunden wurden. Im Modus für alle Kanäle werden alle Kanäle angezeigt. ➣ Die Liste “Favoriten” enthält die Kanäle, die mit dem Menü “Favoriten bearbeiten” (siehe Seite 34) festgelegt wurden. INFO INFO Die Favoritenliste ist leer. Möchten Sie jetzt Favoriten auswählen?

Nein Deutsch - 39 BN68-01186B-Ger-0312.indd 39 2007-03-13 9:20:02 Einstellen der Menütransparenz Die Transparenz des Menüs ist einstellbar.

1. Drücken Sie die Taste D.MENU, um das Menü DTV anzuzeigen.

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Menütransparenz”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Wählen Sie die erforderliche Option (“Hoch”, “Mittel”, “Gering”

oder “Deckend”) durch Drücken der Taste oder aus, und drücken Sie dann die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

Einstellungen Menütransparenz : Mittel Hoch Kindersicherung Mittel Untertitel : Ein Gering Untertitelmodus : Normal Deckend Audioformat

Navig Eingabe Zurück Kindersicherung einstellen Mit dieser Funktion können Sie nichtautorisierte Benutzer, z. B. Einstellungen Kinder, daran hindern, ungeeignete Programme anzuschauen. Menütransparenz : Mittel Hierzu verwenden Sie eine benutzerdefinierte, mehrstellige Kindersicherung Untertitel : Ein PIN. Das Bildschirmmenü fordert Sie auf, eine PIN zuzuweisen Untertitelmodus : Normal (diese können Sie bei Bedarf später noch ändern). Audioformat

1. Drücken Sie die Taste D.MENU, um das Menü DTV anzuzeigen.

2. Drücken Sie die Taste oder , um “Einstellungen”

Move Enter Return auszuwählen, und drücken Sie dann die Taste ENTER/OK. Navig Eingabe Zurück

3. Drücken Sie die Taste oder , um “Kindersicherung”

Kindersicherung auszuwählen, und drücken Sie dann die Taste ENTER/OK. PIN eingeben

4. “PIN eingeben” wird angezeigt.

5. Geben Sie die aktuelle vierstellige PIN über die Zahlentasten

(0-9) ein. Die in der Gruppe “Kindersicherung” angebotenen Optionen werden mit der “Altersbeschränkung” angezeigt. ➣ Der Standard-PIN-Code eines neuen Fernsehgeräts lautet PIN eingeben Zurück ➣ Wenn Sie eine ungültige PIN eingeben, wird die Meldung Kindersicherung “Ungültige PIN. Versuchen Sie es noch einmal.” angezeigt. Altersbeschränkung: No Block

6. Drücken Sie die Taste ENTER/OK.

Sperre aus Block PIN ändern

7. Wählen Sie mit den Tasten oder die gewünschte

Altersbeschränkung aus. Drücken Sie die Taste ENTER/OK.

8. Wenn Sie die PIN ändern möchten, wählen Sie “PIN ändern”

aus, indem Sie die Taste oder drücken. Drücken Sie die Move Enter Return Taste ENTER/OK. Navig Eingabe Zurück ➣ Die Aufforderung “Neue PIN eingeben” wird angezeigt. PIN ändern

9. Geben Sie die neue PIN über die Zahlentasten (0-9) ein.

Neue PIN bestätigen ➣ “Neue PIN bestätigen” wird angezeigt.

10. Geben Sie zur Bestätigung die neue PIN erneut über die

Zahlentasten (0-9) ein. Ihr PIN-Code wurde geändert. ➣ Die Meldung “Ihre PIN-Code wurde geändert” wird angezeigt.

11. Drücken Sie die Taste ENTER/OK.

12. Drücken Sie zum Beenden die Taste EXIT.

➣ Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der folgenden Reihenfolge, um die PIN auf 0-0-0-0 zurückzusetzen: POWER (Aus), MUTE, 8, 2, 4, POWER (Ein).

Deutsch - 40 BN68-01186B-Ger-0312.indd 40 2007-03-13 9:20:05 Einrichten von Untertiteln Sie können Untertitel aktivieren und deaktivieren.

1. Drücken Sie die Taste D.MENU, um das Menü DTV

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Untertitel” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

4. Wählen Sie “Ein” mit der Taste oder .

Drücken Sie die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

Einstellungen Menütransparenz : Mittel Kindersicherung Untertitel : Ein Aus Untertitelmodus : Normal Ein Audioformat Move Enter Return Navig Eingabe Zurück Festlegen des Untertitelmodus Mit diesem Menü legen Sie den Untertitelmodus fest. “Normal” Einstellungen unter dem Menü ist die Basisoption für Untertitel, und Menütransparenz : Mittel “Schwerhörig” ist für hörgeschädigte Personen bestimmt. Kindersicherung Untertitel : Ein

1. Drücken Sie die Taste D.MENU, um das Menü DTV

Untertitelmodus :Normal Normal anzuzeigen. Audioformat Schwerhörig

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK. Move Enter Return

3. Drücken Sie die Taste oder , um “Untertitelmodus”

Navig Eingabe Zurück auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste oder , um “Normal” oder “Schwerhörig” auszuwählen. Drücken Sie die

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Wenn das Programm, das Sie gerade sehen, die Funktion “Schwerhörig” nicht unterstützt, wird selbst bei ausgewählter Funktion “Schwerhörig” automatisch die Funktion “Normal” aktiviert. Audioformat ändern Sie können Dolby Digital-Ton nur hören, wenn der Receiver Einstellungen mit einem Glasfaserkabel angeschlossen ist. Über den Menütransparenz : Mittel Hauptlautsprecher hören Sie nur den PCM-Ton. Kindersicherung Untertitel : Ein Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher Untertitelmodus : Normal als auch den Audioreceiver verwenden, kann es aufgrund der Audioformat : PCM Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie Move Enter Return in diesen Fall die interne Stummschaltung. Navig Eingabe Zurück

1. Drücken Sie die Taste D.MENU, um das Menü DTV

2. Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste

3. Drücken Sie die Taste oder , um “Audioformat” auszuwählen, und drücken Sie dann die Taste

4. Drücken Sie die Taste oder , um “PCM” oder “Dolby Digital” auszuwählen.

Drücken Sie zum Beenden die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Entsprechend dem Sendesignal wird Audioformat angezeigt. Dolby Digital Sound steht nur zur Verfügung, wenn das Fernsehgerät mit einem externen Lautsprecher über ein optisches Kabel verbunden ist. Deutsch - 41 BN68-01186B-Ger-0312.indd 41 2007-03-13 9:20:06 Digitaltext einstellen (Nur Großbritannien) Wenn das Programm mit Digitaltext gesendet wird, ist diese Einstellungen Funktion aktiviert.

1. Drücken Sie die Taste D.MENU, um das Menü DTV

Digitaltext : Deaktivieren Enable Zeitzone anzuzeigen. Aktivieren System

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Digitaltext” auszuwählen,

Move Enter Return und drücken Sie dann die Taste ENTER/OK. Navig Eingabe Zurück

4. Drücken Sie die Taste oder , um “Deaktivieren” oder

“Aktivieren” auszuwählen. Drücken Sie die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ MHEG (Multimedia and Hypermedia Information Coding Experts Group): Ein internationaler Standard für Datenkodiersysteme, die in Multimedia und Hypermedia Einsatz finden. Dies ist ein höheres Niveau als das MPEG-System, das solche datenverknüpfende Hypermedia wie Standbilder, Zeichendienst, Animations-, Grafik- und Videodateien sowie Multimediadateien umfasst. MHEG ist eine User Runtime Interaction Technology (Verfahren für Benutzerinteraktion während der Laufzeit) und wird auf verschiedenen Gebieten verwendet, z. B. VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), Teleweiterbildung, Telekonferenzen, digitale Bibliotheken und Netzwerkspiele. Zeitzone auswählen (Nur Spanien) Wählen Sie die Zeitzone entsprechend Ihrem Wohnsitz aus.

1. Drücken Sie die Taste D.MENU.

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Zeitzone” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

4. Wählen Sie mit der Taste oder die die Zeitzone Ihres

Wohnsitzes aus. Drücken Sie die Taste ENTER/OK. ➣ Die folgenden Optionen sind verfügbar. Iberische Halbinsel und die Balearen Kanarische Inseln

5. Drücken Sie zum Beenden die Taste EXIT.

Einstellungen Digitaltext Zeitzone System

Move Enter Navig Eingabe Return Zurück Zeitzone Iberische Halbinsel und die Balearen Kanarische Inseln Einstellen Eingabe Zurück Anzeigen von Produktinformationen Sie können Informationen über Ihr Produkt anzeigen. Sollten Sie Service- oder Reparaturleistungen benötigen, wenden Sie sich bitte an einen offiziellen Händler für Samsung-Produkte.

1. Drücken Sie die Taste D.MENU, um das Menü DTV anzuzeigen.

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “System” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste ENTER/OK, um “Produktinformation”

auszuwählen. ➣ Das Menü “Produktinformation” wird ausgewählt. - Softwareversion, Firmwareversion

5. Drücken Sie zum Beenden die Taste EXIT.

Produktinformation Software-Version: T_BDXPDEU00_0700 Firmware-Version: T_STDEU7_102c Zurück Deutsch - 42 BN68-01186B-Ger-0312.indd 42 2007-03-13 9:20:08 Überprüfen der Signalinformation Sie können Informationen über den Signalstatus erhalten.

1. Drücken Sie die Taste D.MENU, um das Menü DTV

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “System” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste oder , um “Signalinformation”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Bei schwachem Signal wird die Meldung “Kein Signal” angezeigt. Signalinformation Dienst: ? Dienst-ID:0000 Multiplex: ? (TSID 0000, ONID 0000) Netz: ? (ID 0000) Bitfehlerrate:

Move Enter Return Zurück Software aktualisieren Damit Ihr Produkt stets mit den neuesten Funktionen des Digitalfernsehens ausgerüstet ist, werden zusammen mit dem normalen TV-Signal regelmäßig Softwareaktualisierungen übertragen. Das Gerät erkennt diese Signale automatisch und zeigt einen Hinweis auf die Softwareaktualisierung an. Sie haben die Wahl, ob die Aktualisierung installiert werden soll.

1. Drücken Sie die Taste D.MENU, um das Menü DTV

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “System” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste oder , um “Software-Update”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

5. Wählen Sie mit der Taste ▲ oder ▼ “Softwareinformationen”,

“Handbuchaktualisierung” oder “Upgrade im Standbymodus” aus. Drücken Sie die Taste ENTER/OK. Softwareinformationen Damit die aktuelle Softwareversion angezeigt wird, drücken Sie die Taste ENTER/OK. Zum Anzeigen von Informationen zur Softwareversion drücken Sie erneut die Taste ENTER/OK. “Handbuchaktualisierung” Drücken Sie die Taste ENTER/OK, um auf den aktuellen Sendekanälen nach neuer Software zu suchen. Upgrade im Standbymodus: Ein/Aus Drücken Sie die Taste ENTER/OK. Um die Softwareaktualisierung mit eingeschaltetem Hauptnetz fortzusetzen, wählen Sie mit den Tasten ▲ oder ▼ “Ein” aus. 45 Minuten nach Beginn des Standbymodus wird die manuelle Aktualisierung automatisch ausgeführt. Da intern die Stromversorgung für das Gerät eingeschaltet ist, kann der LCDBildschirm leicht beleuchtet sein. Dieser Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist.

6. Drücken Sie zum Beenden die Taste EXIT.

Eingabe Zurück Software-Update

Softwareinformationen Handbuchaktualisierung Upgrade im Standbymodus : Ein Navig Eingabe Zurück Software-Update

Softwareinformationen Handbuchaktualisierung Upgrade im Standbymodus : Ein Navig Eingabe Zurück Software-Update Softwareinformationen Handbuchaktualisierung Upgrade im Standbymodus : Ein Navig Eingabe

Zurück Deutsch - 43 BN68-01186B-Ger-0312.indd 43 2007-03-13 9:20:10 Anzeigen der Gemeinsamen Schnittstelle Die folgenden Erklärungen gelten für den Fall, dass ein CAMAnwendungsinformationen Typ : CA Modul in den CI-Schlitz gesteckt ist und angezeigt wird. Hersteller : Channel Plus

1. Drücken Sie die Taste D.MENU, um das Menü DTV

Info : Top Up TV anzuzeigen.

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “System” auszuwählen,

Zurück und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste oder , um “Common Interface”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

5. Drücken Sie die Taste ENTER/OK, um Informationen zu Ihrer

Anwendung anzuzeigen.

6. Drücken Sie zum Beenden die Taste EXIT.

➣ In den Anwendungsinformationen wird die CI-Karte beschrieben. ➣ Sie können das CAM-Modul unabhängig davon anschließen, ob das Fernsehgerät angeschaltet ist oder nicht.

1. Sie können das CI-CAM-Modul bei Ihrem nächsten Händler

oder durch telefonische Bestellung erwerben.

2. Schieben Sie die CI-Karte in Richtung des Pfeils in das

CAM-Modul ein, bis sie fest sitzt.

3. Schieben Sie das CAM-Modul mit installierter CI-Karte in den Schlitz für die gemeinsame

Schnittstelle hinein. (Schieben Sie das CAM-Modul in Pfeilrichtung bis zum Anschlag, sodass es parallel mit dem Schlitz ist.)

4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes Signal.

Auswählen des CI-Menüs (Common Interface) Hiermit kann der Benutzer seine Auswahl in dem vom CAMCI-Menü Main menu Modul bereitgestellten Menü treffen. Module information

1. Drücken Sie die Taste D.MENU, um das Menü DTV

Smart card information anzuzeigen. Language Software Download

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK. Press OK to select, or Exit to quit

3. Drücken Sie die Taste oder , um “System” auszuwählen,

Navig Eingabe Beenden und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste oder , um “Common Interface”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

5. Wählen Sie “CI-Menü” mit der Taste oder .

, und drücken Sie die Taste ENTER/OK.

6. Wählen Sie die erforderliche Option durch Drücken der Taste oder aus, und drücken Sie dann die

7. Drücken Sie zum Beenden die Taste EXIT.

➣ Wählen Sie das CI-Menü ausgehend vom Menü PC Card (PC-Karte). Deutsch - 44 BN68-01186B-Ger-0312.indd 44 2007-03-13 9:20:11 Zurücksetzen Sie können alle gespeicherten Werte wieder auf die Reset Ausgangswerte zurücksetzen. PIN eingeben ➣ Beim Zurücksetzen werden alle Kanalinformationen sowie die Einstellungen des Benutzers wieder auf die werkseitigen Standardwerte zurückgesetzt.

1. Drücken Sie die Taste D.MENU, um das Menü DTV

2. Drücken Sie die Taste oder , um “Einstellungen”

PIN eingeben Zurück auszuwählen, und drücken Sie dann die Taste ENTER/OK. Reset

3. Drücken Sie die Taste oder , um “System” auszuwählen,

ACHTUNG: Alle Kanaleinstellungen und und drücken Sie dann die Taste ENTER/OK. Benutzervoreinstellungen gehen verloren und werden auf die Werkseinstellungen

4. Drücken Sie die Taste oder , um “Reset” auszuwählen, und

zurückgesetzt. Ein Zurücksetzen sollte drücken Sie dann die Taste ENTER/OK. nur dann durchgeführt werden, wenn schwerwiegende Probleme aufgetreten

5. “PIN eingeben” wird angezeigt.

6. Geben Sie die aktuelle vierstellige PIN über die Zahlentasten

(0-9) ein. Zurück ➣ Die Warnmeldung wird angezeigt. Sie setzen sämtliche Werte wieder zurück, indem Sie nacheinander die farbigen Tasten drücken (rot, grün, gelb und blau).

7. Drücken Sie zum Beenden die Taste EXIT.

Auswählen der bevorzugten Sprache (Untertitel, Audio oder Teletext) Sie können die Standardsprache für Untertitel, Audio oder Teletext ändern. Zeigt die Sprachinformationen für den eingehenden Audiostrom an.

1. Drücken Sie die Taste D.MENU, um das Menü DTV

2. Drücken Sie die Taste oder , um “Sprache” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um die “Wiedergabesprache”,

“Untertitelsprache” oder “Teletext-Sprache” auszuwählen. Drücken Sie die Taste ENTER/OK.

4. Wählen Sie eine bestimmte Sprache aus, indem Sie wiederholt

die Taste oder drücken. Drücken Sie die Taste ENTER/ OK. ➣ Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Auch während Sie ein Programm anschauen, können Sie Untertitelsprachen auswählen. Auch während Sie ein Programm anschauen, können Sie die Audiosprachen auswählen. Sprache Wiedergabesprache Untertitelsprache Teletext-Sprache Voreinstellung Navig Eingabe Zurück Sprache Wiedergabesprache Untertitelsprache Teletext-Sprache Voreinstellung Navig Eingabe Zurück Sprache Wiedergabesprache Untertitelsprache Teletext-Sprache Voreinstellung Navig Eingabe Zurück Deutsch - 45 BN68-01186B-Ger-0312.indd 45 2007-03-13 9:20:13 Voreinstellung Das Menü umfasst die 6 folgenden Untermenüs: Sprache Primäre Untertitelsprache, Sekundäre Untertitelsprache, Wiedergabesprache Primäre Audiosprache, Sekundäre Audiosprache, Primäre Untertitelsprache Teletextsprache, Sekundäre Teletextsprache. Teletext-Sprache Bei dieser Funktion kann eine der folgenden Sprachen gewählt Voreinstellung werden (Englisch, Deutsch, Italienisch, Schwedisch, Französisch, Walis., Galisch, Irisch, Dänisch, Finnisch, Norweg., Spanisch, Tschechisch und Griechisch). Die hier gewählte Sprache ist die Standardsprache, wenn der Benutzer einen Kanal auswählt. Navig Eingabe Zurück Drücken Sie die Taste ▲ oder ▼ zum Auswählen des gewünschten Menüs (Primäre Untertitelsprache, Sekundäre Untertitelsprache, Primäre Audiosprache, Sekundäre Audiosprache, Primäre Videotextsprache, Sekundäre Videotextsprache), und drücken Sie dann die Taste ENTER/OK. Es wird die Optionen des ausgewählten Menüs angezeigt. Drücken Sie die Taste ▲ oder ▼, um die gewünschte Option auszuwählen (Englisch, Deutsch, Italienisch, Schwedisch, Französisch, Walis., Galisch, Irisch, Dänisch, Finnisch, Norweg., Spanisch, Tschechisch oder Griechisch), und drücken Sie dann die Taste ENTER/OK. ➣ Wenn Sie die Spracheinstellung ändern, werden die Untertitelsprache, die Audiosprache und die Teletext-Sprache im Menü “Sprache” (siehe Seite 45) automatisch in die gewünschte Sprache geändert. ➣ Die Untertitelsprache, Audiosprache und Teletext-Sprache im Menü “Sprache” zeigen eine Liste der vom aktuellen Kanal unterstützten Sprachen an, und die Auswahl ist hervorgehoben. Wenn Sie die Spracheinstellung ändern, gilt die neue Auswahl nur für den aktuellen Kanal. Die geänderte Einstellung hat keinen Einfluss auf die Einstellung der Untertitelsprache, Audiosprache und TeletextSprache im Menü “Voreinstellung”. Allgemeines zum Teletext Die meisten Fernsehsender strahlen zusammen mit dem Programm Teletextseiten aus. Die Teletextseiten enthalten unter anderem die folgenden Informationen: Sendezeiten Nachrichten und Wetterberichte Sportergebnisse Untertitel für Hörgeschädigte Die Teletextseiten sind in sechs Kategorien unterteilt: Sportergebnisse

Inhalt Gewählte Seitennummer Aktuelle Seitennummer oder Suchstatus Senderkürzel Datum und Uhrzeit Text Statusinformation Deutsch - 46 BN68-01186B-Ger-0312.indd 46 2007-03-13 9:20:14 Teletext anzeigen Sie können jederzeit Teletextinformationen anzeigen, aber ein guter Signalempfang ist Voraussetzung. Andernfalls können: Informationen fehlen; einige Seiten nicht angezeigt werden. So aktivieren Sie den Teletext und zeigen die Indexseite an:

1. Drücken Sie die Taste P ( ) oder P ( ), um den gewünschten

Kanal (mit Teletext) auszuwählen.

2. Drücken Sie zum Aufrufen des Teletextmodus die Taste TEXT/MIX

➣ Die Indexseite wird angezeigt. Diese Seite kann jederzeit durch Drücken der Taste MENU ( ) erneut aufgerufen werden.

3. Drücken Sie erneut die Taste TEXT/MIX (

➣ Die eigentliche Fernsehsendung wird über die Aufteilungsfunktion zusammen mit der Teletextseite und der Indexseite in der angegebenen Reihenfolge auf dem Bildschirm angezeigt.

4. Drücken Sie die Taste TV/DTV, um die Textanzeige zu beenden.

➣ Wenn beim Anzeigen von Text falsche oder unvollständige Zeichen angezeigt werden, sollten Sie sicherstellen, dass die Textsprache mit der Sprache im Menümodus Einstellungen identisch ist. Wenn die beiden Sprachen nicht übereinstimmen, wählen Sie als Textsprache die gleiche Sprache, die im Menü Einstellungen angegeben ist. Eine bestimmte Teletextseite anzeigen Geben Sie die Nummer der gewünschten Teletextseite direkt über die Zifferntasten auf der Fernbedienung ein.

1. Geben Sie die dreistellige Seitennummer der gewünschten Seite mit

den entsprechenden Zifferntasten ein.

2. Falls die ausgewählte Seite mit Unterseiten verknüpft ist, werden

diese nacheinander angezeigt. Drücken Sie die PIP ( ), damit nicht weitergeblättert wird. Drücken Sie die Taste PIP ( ) erneut, um den automatischen Seitenwechsel wieder zu aktivieren.

3. Anzeigeoptionen verwenden:

Um... Drücken Sie die Taste... Sowohl Videotext als auch eine laufende Sendung anzuzeigen. TEXT/MIX ( Verborgenen Text anzeigen (z. B. Antworten bei Quizsendungen) “Versteckten Text wieder auszublenden” INFO ( INFO ( Eine Unterseite, durch Eingabe ihrer vierstelligen Nummer PRE-CH (

Die nächste Videotextseite anzuzeigen Die vorherige Videotextseite anzuzeigen

Videotext mit doppelt so großen Buchstaben in:

• Der oberen Hälfte des Bildschirms anzuzeigen
• Der unteren Hälfte des Bildschirms anzuzeigen P.SIZE ( )
• zweimal Normale Wiedergabe

• dreimal Deutsch - 47 BN68-01186B-Ger-0312.indd 47 2007-03-13 9:20:15 Auswählen einer Teletextseite mit Fastext Die verschiedenen Themen auf den Teletextseiten sind farbig gekennzeichnet und lassen sich über die Farbtasten auf der Fernbedienung anwählen.

1. Drücken Sie die Taste TEXT/MIX (

), um die Teletext-Startseite anzuzeigen.

2. Drücken Sie die Farbtaste, die dem Thema entspricht, das Sie

anzeigen möchten. (Die verfügbaren Themen werden in der Statuszeile angezeigt.)

3. Drücken Sie die rote Taste, um die vorherige Seite anzuzeigen.

Drücken Sie die grüne Taste, um die nächste Seite anzuzeigen.

4. Drücken Sie die Taste TV/DTV, um die Textanzeige zu beenden.

Fernbedienung einrichten Wenn Sie die Fernbedienung entsprechend konfiguriert haben, sind fünf verschiedene Modi verfügbar: TV, DVD, Cable (Kabelreceiver), STB (Set-Top-Box) und VCR (Videorecorder). Mit der entsprechenden Taste auf der Fernbedienung können Sie zwischen diesen Modi wechseln und das gewünschte Gerät ansteuern. ➣ Die Fernbedienung ist möglicherweise nicht mit allen DVD-Playern, Videorecordern, Kabelreceivern und Set-Top-Boxen kompatibel. Einrichten der Fernbedienung für den Videorecorder, CABLE, DVD und STB

1. Schalten Sie den Videorecorder, CABLE, DVD und STB.

2. Drücken Sie die Taste VCR, CABLE, DVD und STB auf der

Fernbedienung des Fernsehgeräts.

3. Drücken Sie die Taste SET auf der Fernbedienung des Fernsehgeräts.

4. Geben Sie mit den Zifferntasten auf der Fernbedienung die drei Ziffern

für den VCR-Code ein, der auf Seite 49~51 dieses Handbuchs für Ihren Videorecorder angegeben ist. Achten Sie darauf, drei Ziffern des Codes einzugeben, auch wenn die erste Ziffer eine “0” ist. (Wenn mehrere Codes angegeben sind, versuchen Sie es mit dem ersten Code.)

5. Drücken Sie die Taste POWER

auf der Fernbedienung. Der Videorecorder sollte sich einschalten, wenn die Fernbedienung ordnungsgemäß eingerichtet wurde. Wenn der Videorecorder nach dem Einrichten nicht einschaltet, wiederholen Sie die Schritte 2, 3 und 4, und probieren Sie die anderen für die Marke Ihres Videorecorders aufgeführte Codes aus. Wenn keine weiteren Codes aufgelistet sind, probieren Sie jeden VCR-Code von 000 bis 080. Deutsch - 48 BN68-01186B-Ger-0312.indd 48 2007-03-13 9:20:16 Fernbedienungscodes Videorecorder Marke SAMSUNG ADMIRAL AIWA AKAI AUDIO DYNAMICS BELL&HOWELL BROKSONIC CANDLE CANON CITIZEN COLORTYME CRAIG CURTIS MATHES DAEWOO DIMENSIA DYNATECH ELECTROHOME EMERSON FISHER FUNAI GENERAL ELECTRIC GO VIDEO HARMAN KARDON HITACHI INSTANT REPLAY JC PENNEY JCL JVC KENWOOD KLH KONIA LG(Goldstar) LIOYD LOGIK LXI MAGNAVOX MARANTZ MARTA MEI MEMOREX MGA MIDLAND MINOLTA MITSUBISHI Code

Deutsch - 51 BN68-01186B-Ger-0312.indd 51 2007-03-13 9:20:18 PC-Software installieren (unter Windows XP) Im Folgenden sind die Windows-Anzeigeeinstellungen für die meisten Computer aufgeführt. Die tatsächlich auf dem Computer angezeigten Fenster variieren je nach Version von Windows und der jeweiligen Videokarte. Selbst wenn das angezeigte Fenster abweicht, gelten in den meisten Fällen die gleichen Grundinformationen für die Einstellung. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

1. Klicken Sie zuerst im Startmenü von Windows auf “Systemsteuerung”.

2. Wenn das Fenster “Systemsteuerung” angezeigt wird, doppelklicken Sie auf

“Darstellung und Designs”.

3. Wenn das Fenster “Systemsteuerung” angezeigt wird, doppelklicken Sie auf

“Anzeige”. Anschließend wird ein Dialogfeld angezeigt.

4. Navigieren Sie im Dialogfeld “Anzeige” zur Registerkarte “Einstellungen”. Stellen Sie die

Bildschirmauflösung auf folgenden Wert: Optimum- 1920 X 1080 Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung “60” oder “60 Hz” ausgewählt werden. Andernfalls klicken Sie einfach auf OK, um das Dialogfeld zu schließen. Anzeigemodi Bildschirmposition und -größe hängen vom Typ des PC-Monitors und seiner Auflösung ab. Bei den in der Tabelle angegebenen Auflösungen handelt es sich um die empfohlenen Auflösungen. (Alle Zwischenauflösungen innerhalb der unterstützten Auflösungsbereiche werden unterstützt.) D-Sub Eingang Vollbildmodus Auflösung Horizontal Frequenz (kHz) Vertikal Frequenz (Hz) Pixeltakt Frequenz (MHz) Sync-Polarität (H/V) IBM 640 x 350 640 x 480 720 x 400 31,469 31,469 31,469 70,086 59,940 70,087 25,175 25,175 28,322

HDMI/DVI Eingang Vollbildmodus IBM VESA

Das Zeilensprungverfahren wird nicht unterstützt. Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt. Deutsch - 52 BN68-01186B-Ger-0312.indd 52 2007-03-13 9:20:18 Einstellungen für PC vornehmen Mode : Custom Grob- und Feinabstimmung des Bilds vornehmen Bildjustierung Equalizer (Bildjustierung)

: Off 50 Grob Durch Einstellung der Bildqualität können Bildstörungen und Auto Volume Off Fein Rauschen beseitigt oder verringert werden. Internal Mute : Off Reset Falls sich Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob). Führen Sie dann erneut eine Feinabstimmung durch. Move Enter Return Nachdem Sie das Bildrauschen durch die Grob- und Eingabe Zurück Navig Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist.

1. Voreinstellung: Drücken Sie die Taste Quelle, um den Modus “PC“einzustellen.

2. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “PC” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste ENTER/OK, um “Bildjustierung” auszuwählen.

5. Drücken Sie die Taste oder , um “Grob” oder “Fein” auszuwählen, und drücken Sie dann die Taste

6. Stellen Sie mit den Tasten oder die Bildschirmqualität ein. Drücken Sie die Taste ENTER/OK.

7. Drücken Sie zum Beenden die Taste EXIT.

Bildposition ändern. Passen Sie die Position des PC-Bilds an, wenn es nicht auf das Fernsehbild passt.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob- und

Feinabstimmung des Bilds vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste oder , um “Position” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Stellen Sie mit den Tasten oder die vertikale Position ein.

Stellen Sie mit den Tasten oder die horizontale Position ein. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

PC-Bildschirm automatisch einstellen (Automatische Anpassung). Die automatische Einstellung ermöglicht eine automatische Anpassung des PC-Monitors an das eingehende PC-Videosignal. Die Werte für “fein”, “grob” und “position” werden automatisch eingestellt.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob- und

Feinabstimmung des Bilds vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste oder , um “Autom. Einstellung”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie zum Beenden die Taste EXIT.

Bildeinstellungen initialisieren (Bild zurücksetzen): Sie können alle Bildeinstellungen auf die werkseitig eingestellten Ausgangswerte zurücksetzen.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob- und

Feinabstimmung des Bilds vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste oder , um “Bild zurücksetzen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie zum Beenden die Taste EXIT.

Bildjustierung Position Autom. Einstellung Bild zurücksetzen Navig

Eingabe Eingabe Zurück

Bildjustierung Position Autom. Einstellung Bild zurücksetzen Navig Eingabe

Zurück Deutsch - 53 BN68-01186B-Ger-0312.indd 53 2007-03-13 9:20:21 Verstellbare Wandhalterung(LE40M8, LE46M8, LE52M8, LE40N8, LE46N8)(gesondert lieferbar) Nachdem Sie die Wandhalterung montiert haben, können Sie die Position Ihres Fernsehgeräts einfach justieren.

1. Drücken Sie die MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Einstellungen” auszuwählen, und drücken Sie dann die ENTER/OK.

2. Drücken Sie ▲ oder ▼ so oft, bis “Einstellung für

Wandmontage” erscheint, und drücken Sie dann die ENTER/OK.

3. Stellen Sie mit den Tasten ▲,▼,◄ oder ► die gewünschte

4. Zum Beenden drücken Sie die Taste EXIT.

➣ Wenn Sie eine Pfeiltaste drücken, wenn das Bildschirmmenü nicht auf dem Bildschirm angezeigt wird, wird das Fenster zum Einstellen angezeigt. ➣ Wenn Sie den Strom abschalten, wechselt das Fernsehgerät wieder zur anfänglichen Installationsposition. Wenn Sie den Strom anschalten, wechselt das Fernsehgerät wieder zur letzten gespeicherten Position.

Einstellungen Plug & Play Sprache : Deutsch Zeit Spielemodus :Aus Blaues Bild : Aus Melodie : Aus Heimkino-PC : Aus Mehr Navig

Eingabe Zurück Mode : Custom Einstellungen Equalizer Mehr

Return Eingabe Zurück Einstellung für Wandmontage Position1 Position 1 2 3 Einstellen INFO Center Beenden Verwenden der Fernbedienung für das Einstellen Taste Vorgang Wandmontagewinkel einstellen Nach oben kippen; Nach unten kippen; Nach rechts bewegen; Nach links bewegen Zurücksetzen Zur anfänglichen Installationsposition wechseln Speichern einer Position und dahin wechseln

Speichert auf der roten, grünen und gelben Taste jeweils eine Position. Wechselt durch Drücken auf eine der drei farbigen Tasten zur gespeicherten Position. Einzelheiten zur Installation entnehmen Sie bitte dem mitgelieferten Installationshandbuch. Setzen Sie sich für die Installation des Geräts und zum Einbauen und Verschieben der Wandhalterung mit einem Fachbetrieb in Verbindung. Nutzen Sie das Installationshandbuch, wenn Sie die Wandhalterung an einer Wand installieren. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Deutsch - 54 BN68-01186B-Ger-0312.indd 54 2007-03-13 9:20:22 Was ist Anynet+? Anynet+ ist ein AV Netzwerksystem, mit dem die Benutzer alle angeschlossenen AV-Geräte durch das Menüsystem von Anynet+ mittels einer einheitlichen und benutzerfreundlichen AVBenutzerschnittstelle steuern können, wenn diese AV-Geräte von Samsung Electronics in einem Netzwerk miteinander verbunden sind. Anschließen von Anynet+-Geräten Das Anynet+-System unterstützt nur AV-Geräte, die ihrerseits Anynet+-fähig sind. Prüfen Sie, ob das AV-Gerät, das Sie an den Fernseher anschließen möchten, eine Anynet+Kennzeichnung aufweist. Direkter Anschluss an das Fernsehgerät

Anynet+-Gerät 1 HDMI-1.3-Kabel Anynet+-Gerät 2 HDMI-1.3-Kabel Anynet+-Gerät 3 Verbinden Sie einen der Anschlüsse [HDMI 1], [HDMI 2] oder [HDMI 3] am Gerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+-Gerät. Verwenden Sie hierfür das HDMI-Kabel. HDMI-1.3-Kabel Anschluss an das Heimkinosystem Anynet+-Gerät 1 HDMI-1.3-Kabel Heimkinosystem HDMI-1.3-Kabel Anynet+-Gerät 2 HDMI-1.3-Kabel Anynet+-Gerät 3

1. Verbinden Sie einen der

Anschlüsse [HDMI 1], [HDMI 2] oder [HDMI 3] am Gerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+Gerät. Verwenden Sie hierfür das HDMI-Kabel.

2. Verbinden Sie den

HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet+Geräts. Verwenden Sie hierfür das HDMI-Kabel. HDMI-1.3-Kabel Optisches Kabel

Verbinden Sie den (optischen) digitalen Audioausgang am Fernsehgerät und den digitalen Audioeingang des Receivers ausschließlich mit Hilfe eines Glasfaserkabels. Schließen Sie nur einen Receiver an. Über die Lautsprecher des Heimkinosystems können Sie 5.1-Klang genießen. Anderenfalls können Sie den Ton nur in 2-Kanal-Stereo wiedergeben. Damit Sie den Fernsehton über das Heimkinosystem wiedergeben können, müssen Sie den digitalen Audio-Eingang (optisch) des Heimkinosystems korrekt mit dem Fernsehgerät verbinden. Sie können den Ton vom BD-Recorder, der über das Fernsehgerät an das Heimkinosystem gesendet wird, nicht in 5.1-Qualität hören, weil das Fernsehgerät nur Stereoton unterstützt. Einzelheiten entnehmen Sie dem Handbuch für das Heimkinosystem. Sie können Anynet+-Geräte mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMI-Kabel unterstützen möglicherweise keine Anynet+-Funktionen. Schließen Sie alle Videokabel an das Fernsehgerät an. Anynet+ arbeitet, wenn das AV-Gerät, das Anynet+ unterstützt, im Standby-Modus oder angeschaltet ist. Anynet+ unterstützt maximal 8 AV-Geräte. Deutsch - 55 BN68-01186B-Ger-0312.indd 55 2007-03-13 9:20:23 Einrichten von Anynet+ Die folgenden Einstellungen für Anynet+ sind verfügbar. Verwenden der Anynet+-Funktionen

1. Drücken Sie die Taste Anynet+.

Drücken Sie die Taste ▲ or ▼, um Einstellungen auszuwählen, und drücken Sie dann die Taste ENTER/OK

2. Drücken Sie die Taste ENTER/OK, um Anynet+ (HDMI-CEC)

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Ein, und drücken Sie dann die Taste ENTER/OK. Die Funktion für Anynet+ (HDMI-CEC) wird aktiviert. Wenn Sie Aus wählen, wird Anynet+ (HDMI-CEC) deaktiviert. Wenn die Anynet+ (HDMI-CEC)-Funktion deaktiviert wird, werden auch alle Vorgänge in Verbindung mit Anynet+ deaktiviert. Automatisches Abschalten von Anynet+-Geräten durch Abschalten des Fernsehgeräts

1. Drücken Sie die Taste ▲ oder ▼, um Autom. Ausschalten

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Wählen Sie mit der Taste ▲ oder ▼ die Option Ein aus, und drücken

Sie dann die Taste ENTER/OK.

Die Funktion zum automatischen Ausschalten wird aktiviert. Wenn Sie Aus wählen, wird die Funktion zum automatischen Ausschalten deaktiviert. Zum Beenden drücken Sie die Taste EXIT. Air 28 Fernsehen Gerät auswählen

Navig. Beenden Eingabe Einstellungen Anynet+ (HDMI-CEC) : OffAus Autom. Ausschalten : OffEin Gerätesuche Navig. Eingabe Zurück Einstellungen Anynet+ (HDMI-CEC) : Ein Autom. Ausschalten Gerätesuche : Off Aus Ein Navig. Eingabe Zurück Damit Sie Anynet+ verwenden können, muss die Geräteauswahl der Fernbedienung auf TV eingestellt sein. Wenn Sie die automatische Abschaltung auf Ein setzen, werden auch die angeschlossenen externen Geräte ausgeschaltet, wenn Sie das Fernsehgerät ausschalten. Wenn das Gerät jedoch gerade aufnimmt, darf es nicht abgeschaltet werden. Suchen von Anynet+-Geräten und Umschalten zwischen diesen Geräten

Drücken Sie die Taste Anynet+. Wählen Sie mit der Taste ▲ oder ▼ die Option Gerät auswählen aus, und drücken Sie dann die Taste ENTER/OK. Wählen Sie ein bestimmtes Gerät durch Drücken der Tasten ▲ oder ▼, und drücken Sie dann die Taste ENTER/OK. Das System wechselt zum ausgewählten Gerät. Wenn Sie das gewünschte Gerät nicht finden können, drücken Sie die Tasten ▲ oder ▼, um Verbindungen suchen auszuwählen, und drücken Sie dann die Taste ENTER/OK. Die Meldung Konfigurieren der Anynet +-Verbindung wird angezeigt. Wenn die Suche nach Geräten abgeschlossen ist, werden die angeschlossenen Geräte im Anynet+-Menü aufgeführt. Air 28 Fernsehen Gerät auswählen

DVDR1 DVDR2 DVD1 DVD2 Einstellungen Navig. Zurück Eingabe Das Umschalten zu den ausgewählten Geräten kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des Einstellungen Umschaltens nicht abbrechen. Anynet+ (HDMI-CEC) : Ein Die zum Suchen nach Geräten erforderliche Zeit hängt von der Anzahl der angeschlossenen Geräte ab. Autom. Ausschalten : Ein Wenn die Gerätesuche abgeschlossen ist, wird die Anzahl der Gerätesuche gefundenen Geräte nicht angezeigt. Zwar sucht das Fernsehgerät beim Anschalten mit der Netztaste Navig. Eingabe Zurück automatisch nach Geräten, aber Geräte, die bei angeschaltetem Fernsehgerät oder unter bestimmten Umständen angeschlossen werden, erscheinen in der Geräteliste nicht. Wählen Sie deshalb das Menü Searching Connections (Verbindungen suchen), um nach Geräten zu suchen. Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet+Funktion nicht verwenden. Achten Sie darauf, immer nur mit der Taste Anynet+ zu einem Anynet+-Gerät zu wechseln. Deutsch - 56 BN68-01186B-Ger-0312.indd 56 2007-03-13 9:20:24 Anynet+-Menü Der Inhalt des Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen Anynet+-Geräte ab. Anynet+-Menü Fernsehen Gerät auswählen Aufnehmen Menü im Gerät Gerätebetrieb Empfänger Einstellungen Beschreibung Wechselt vom Anynet+-Modus zum Fernsehmodus. Ihr Fernsehgerät ist an das entsprechende Gerät angeschlossen. Startet ein Aufnahme. (Diese Menüption funktioniert nur bei aufnahmefähigen Geräten.) Zeigt das Menü des angeschlossenen Geräts an. Beispiel. Wenn ein DVD-Recorder angeschlossen ist, wird der Menütitel für den DVD-Recorder angezeigt. Zeigt das Menü für die Wiedergabesteuerung des angeschlossenen Geräts an. Beispiel. Wenn ein DVD-Recorder angeschlossen ist, wird das Menü für die Wiedergabesteuerung des DVD-Recorders angezeigt. Die Tonausgabe erfolgt über den Receiver. Sie können die Umgebung für die Verwendung von Anynet+ einstellen. Im Anynet+-Modus verfügbare Tasten der TV-Fernbedienung Gerätetyp Anynet+-Gerät Betriebsstatus Wenn nach dem Wechseln zum Gerät das Menü des entsprechenden Geräts auf dem Bildschirm angezeigt wird. Nach dem Wechseln zum Gerät beim Abspielen einer Datei Gerät mit eingebautem Tuner Nach dem Wechseln zum Gerät beim Fernsehen Audiogerät Beim Aktivieren des Receivers Anyview2 Beim Fernsehen

Verfügbare Tasten Zifferntasten ▲/▼/◄/►/ENTER tasten Farbige Tasten Taste EXIT ◄◄ (Rückwärts suchen) ►► (Vorwärts suchen) (Stopp) ► (Wiedergabe/Pause) CH ▲/▼-Taste Taste VOL +/MUTE Taste ► (Wiedergabe/Pause) Die Anynet+-Funktionen können nur verwendet werden, wenn die Fernbedienung auf TV gestellt ist. Die Taste REC funktioniert nur im Aufnahmemodus. Sie können Anynet+-Geräte nicht mit den Tasten seitlich an Ihrem Fernsehgerät bedienen. Sie können Anynet+-Geräte nur mit der TV-Fernbedienung steuern. Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall das Anynet+-Gerät nochmals aus. Im Anynet+-Modus funktionieren die Farbtasten möglicherweise nicht ordnungsgemäß. Die Funktionen der Tasten ◄◄, ►► können je nach Gerät unterschiedlich sein. Aufnehmen Sie können Fernsehprogramme mit einem Recorder aufnehmen. Drücken Sie die REC-Taste . Die Aufnahme beginnt. Aber nur, wenn ein Anynet+-fähiges Aufnahmegerät angeschlossen ist.

Im Fernsehmodus wird das aktuelle Fernsehprogramm aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen. Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu Aufnahme, nachdem Sie die Anynet+-Taste gedrückt haben. Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen ist. Informationen zur Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch zur Antennenverbindung. Deutsch - 57 BN68-01186B-Ger-0312.indd 57 2007-03-13 9:20:24 Tonwiedergabe mit einem Receiver Sie können die Tonwiedergabe über einen Receiver anstelle des TV-Lautsprechers laufen lassen.

1. Drücken Sie die Taste Anynet+.

Drücken Sie die Taste ▲ oder ▼, um Empfänger auszuwählen, Air 28 und drücken Sie dann die Taste ENTER/OK. Fernsehen

2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Ein,

Gerät auswählen und drücken Sie dann die Taste ENTER/OK. Aufnehmen Sie können jetzt Ton mit dem Receiver wiedergeben. Menü im Gerät

3. Drücken Sie zum Beenden die Taste EXIT.

Gerätebetrieb Wenn der Receiver angeschaltet ist, erfolgt die Tonwiedergabe durch Empfänger : Ein den 2-Kanal-Receiver. Einstellungen Wenn der Receiver ausschließlich für ein Heimkinosystem bestimmt ist Navig. Eingabe (also nur Audio unterstützt), wird er in der Geräteliste möglicherweise Beenden(Ende) nicht aufgeführt. Der Receiver funktioniert nur dann, wenn Sie die optische Verbindung zwischen Fernseher und Receiver ordnungsgemäß hergestellt haben. Bei Inhalten mit einem Urheberrechtsproblem erfolgt die Wiedergabe über den Receiver möglicherweise nicht störungsfrei. Bei Betrieb über den Receiver bestehen Einschränkungen hinsichtlich der PIP-Funktion und des Audio-Menüs. Prüfen Sie Folgendes, bevor Sie sich an den Service wenden Problem Anynet+ funktioniert nicht. Lösung

Ich möchte Anynet+ starten.

Ich möchte Anynet+ EXIT.

Die Meldung “Verbinden mit Anynet+-Gerät” wird angezeigt. Keine Wiedergabe mit dem Anynet+-Gerät. Das angeschlossene Gerät wird nicht angezeigt.

Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang läuft.

Das Fernsehprogramm kann nicht aufgezeichnet werden. Die Ausgabe des Fernsehtons erfolgt über den Receiver. Prüfen Sie, ob es sich um ein Anynet+-Gerät handelt. Das Anynet+-System unterstützt nur Anynet+-fähige Geräte. Schließen Sie nur einen Receiver an. Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist. Prüfen Sie die Video/Audio/HDMI-Kabelverbindungen des Anynet+-Geräts. Prüfen Sie, ob Anynet+ (HDMI-CEC) im Menü “Einstellungen” von Anynet+ auf An eingestellt ist. Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet. Prüfen Sie, ob es sich um eine ausschließelich für Anynet+ geeignete Fernbedienung handelt. Anynet+ funktioniert unter bestimmten Umständen nicht. (Kanalsuche) Stellen Sie nach dem Anschließen oder Entfernen des HDMI 1.3-Kabels sicher, dass die Geräte wieder gesucht werden, oder starten Sie das TV-Gerät erneut. Überprüfen Sie, ob die Funktion „Anynet+“ des Anynet+-Geräts eingeschaltet ist. Prüfen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren Sie zudem, ob Anynet+ (HDMI-CEC) im Menü Anynet+ Setup (Einstellungen für Anynet+) aktiviert ist. Drücken Sie die Taste TV auf der TV-Fernbedienung, um zu TV zu wechseln. Drücken Sie dann die Anynet+-Taste, um das Anynet+-Menü anzuzeigen und die gewünschte Menüoption auszuwählen. Wählen Sie im Anynet+-Menü die Option Fernsehen. Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein Gerät, bei dem es sich nicht um ein Anynet+-Gerät handelt. Drücken Sie auf eine der Tasten CH, CH LIST, PRE-CH um in den TV-Modus zu wechseln. (Beachten Sie, dass die Kanaltaste nur funktioniert, wenn kein Anynet+-Gerät mit integriertem Tuner angeschlossen ist.) Sie können die Fernbedienung nicht verwenden, während Sie Anynet+ konfigurieren, oder in einen anderen Anzeigemodus wechseln. Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder das Ändern des Anzeigemodus abgeschlossen ist. Prüfen Sie, ob das Gerät die Anynet+-Funktionen unterstützt. Vergewissern Sie sich, dass das HDMI 1.3-Kabel ordungsgemäß angeschlossen wurde. Prüfen Sie, ob <Anynet+ (HDMI-CEC)> im Menü “Einstellungen” von Anynet+ auf <An> eingestellt ist. Suchen Sie nochmal nach Anynet+-Geräten Sie können Anynet+-Geräte nur mithilfe eines HDMI 1.3-Kabels anschließen. Einige HDMI 1.3Kabel unterstützen möglicherweise keine Anynet+-Funktionen. Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist. Schließen Sie das Glasfaserkabel an das Fernsehgerät und den Receiver an. Deutsch - 58 BN68-01186B-Ger-0312.indd 58 2007-03-13 9:20:24 Kensington-Schloss als Diebstahlsicherung Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. Das Schloss muss separat erworben werden. Je nach Hersteller können Aussehen und Verriegelungsverfahren von der Abbildung abweichen. Informationen zur richtigen Anwendung entnehmen Sie bitte der Bedienungsanleitung des Kensington-Schlosses.

1. Führen Sie das Schloss in den

Kensington-Einschub am LCDKabel Fernsehgerät ein (Abbildung 1), und drehen Sie es in die Abb. 2 Verriegelungsposition (Abbildung 2). Abb. 1

2. Schließen Sie das Kabel für

➣ Die Position des Kensington-Schlosses ist modellabhängig. das Kensington-Schloss an.

3. Befestigen Sie das Kensington<Optional>

Schloss an einem Tisch oder einem schweren stationären Objekt. Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst Kein Ton oder Bild

Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist. Vergewissern Sie sich, dass Sie die Tasten auf der Vorderseite des Geräts gedrückt haben. Überprüfen Sie die Einstellungen für Kontrast und Helligkeit. Überprüfen Sie die Lautstärke. Normales Bild, aber kein Ton

• Überprüfen Sie die Lautstärke.
• Überprüfen Sie, ob die Taste MUTE auf der Fernbedienung gedrückt wurde.
• Überprüfen Sie, ob “Int. Ton aus” deaktiviert ist. Kein Bild oder nur schwarzweißes Bild

• Ändern Sie die Farbeinstellungen.
• Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist. Ton- und Bildstörungen

• Suchen Sie das elektrische Gerät, das die Störungen am Fernsehgerät verursacht, und stellen Sie es in einem größeren Abstand auf.
• Schließen Sie das Fernsehgerät an eine andere Steckdose an. Verzerrtes oder verschneites Bild, verzerrter Ton

• Überprüfen Sie Ausrichtung, Standort und Anschlüsse der Antenne. Interferenzen werden oft durch Zimmerantennen verursacht. Fernbedienung funktioniert nicht richtig

• Tauschen Sie die Batterien der Fernbedienung aus.
• Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender).
• Überprüfen Sie die Batteriekontakte. Die Meldung “Signalkabel prüfen“ wird angezeigt.

• Stellen Sie sicher, dass das Signalkabel fest mit dem Computer oder der Videoquelle verbunden ist.
• Vergewissern Sie sich, dass der Computer bzw. die Videoquelle eingeschaltet ist. Die Meldung “Nicht unterstützter Modus” im PC-Modus wird angezeigt.

• Ermitteln Sie die maximale Auflösung und Bildwiederholfrequenz der Videokarte.
• Vergleichen Sie diese Werte mit den Angaben in der Tabelle zu den Anzeigemodi. Das TFT-LCD-Panel enthält Unterpixel (6.220.800), wofür eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung. Deutsch - 59 BN68-01186B-Ger-0312.indd 59 2007-03-13 9:20:25 Spezifikationen Modell Bildgröße (Diagonal) Leistungsaufnahme Vertikal PC-Auflösung Ton Ausgang Abmessungen (B x T x H) Gehäuse Mit Fuß Gewicht (mit Fuß) Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Lagerungstemperatur Luftfeuchtigkeit (Lagerung) Modell Bildgröße (Diagonal) Leistungsaufnahme Vertikal PC-Auflösung Ton Ausgang Abmessungen (B x T x H) Gehäuse Mit Fuß Gewicht (mit Fuß) Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Lagerungstemperatur Luftfeuchtigkeit (Lagerung) LE37M8 LE40M8 LE46M8 37 Zoll 200 W 1920 x 1080 @ 60 Hz 40 Zoll 240 W 1920 x 1080 @ 60 Hz 46 Zoll 260 W 1920 x 1080 @ 60 Hz 10 W X 2 10 W X 2 10 W X 2 916 X 87 X 595 mm 916 X 300 X 654 mm 971 X 87 X 628 mm 971 X 300 X 687 mm 1106 X 104 X 706mm 1106 X 326 X 768 mm 19 Kg 21 Kg 30 Kg 10 bis 40 °C 10 % bis 80 %, nicht kondensierend -20 bis 45 °C 5 % bis 95 %, nicht kondensierend 10 bis 40 °C 10 % bis 80 %, nicht kondensierend -20 bis 45 °C 5 % bis 95 %, nicht kondensierend 10 bis 40 °C 10 % bis 80 %, nicht kondensierend -20 bis 45 °C 5 % bis 95 %, nicht kondensierend LE52M8 LE40N8 LE46N8 52 Zoll 310 W 1920 x 1080 @ 60 Hz 40 Zoll 240 W 1920 x 1080 @ 60 Hz 46 Zoll 260 W 1920 x 1080 @ 60 Hz 10 W X 2 10 W X 2 10 W X 2 1257 X 111 X 800 mm 1257 X 326 X 860 mm 1041 X 97 X 615 mm 1041 X 290 X 671 mm 1176 X 114 X 694mm 1176 X 320 X 761 mm 36 Kg 22 Kg 31 Kg 10 bis 40 °C 10 % bis 80 %, nicht kondensierend -20 bis 45 °C 5 % bis 95 %, nicht kondensierend 10 bis 40 °C 10 % bis 80 %, nicht kondensierend -20 bis 45 °C 5 % bis 95 %, nicht kondensierend 10 bis 40 °C 10 % bis 80 %, nicht kondensierend -20 bis 45 °C 5 % bis 95 %, nicht kondensierend Drehbarer Fuß (Links / Rechts) -20˚ ~ 20˚

Änderungen der technischen Daten und des Geräte-Designs vorbehalten. Dies ist ein digitales Gerät der Klasse B. Die technischen Daten zur benötigten Netzspannung finden Sie auf dem Etikett am Produkt. Deutsch - 60 BN68-01186B-Ger-0312.indd 60 2007-03-13 9:20:26 Diese Seite wurde absichtlich leer belassen. BN68-01186B-Ger-0312.indd 61 2007-03-13 9:20:26 Voorzorgsmaatregelen bij weergave van stilstaand beeld Stilstaande beelden kunnen permanente schade aan uw TV-scherm toebrengen.

of telefonisch bestellen.
