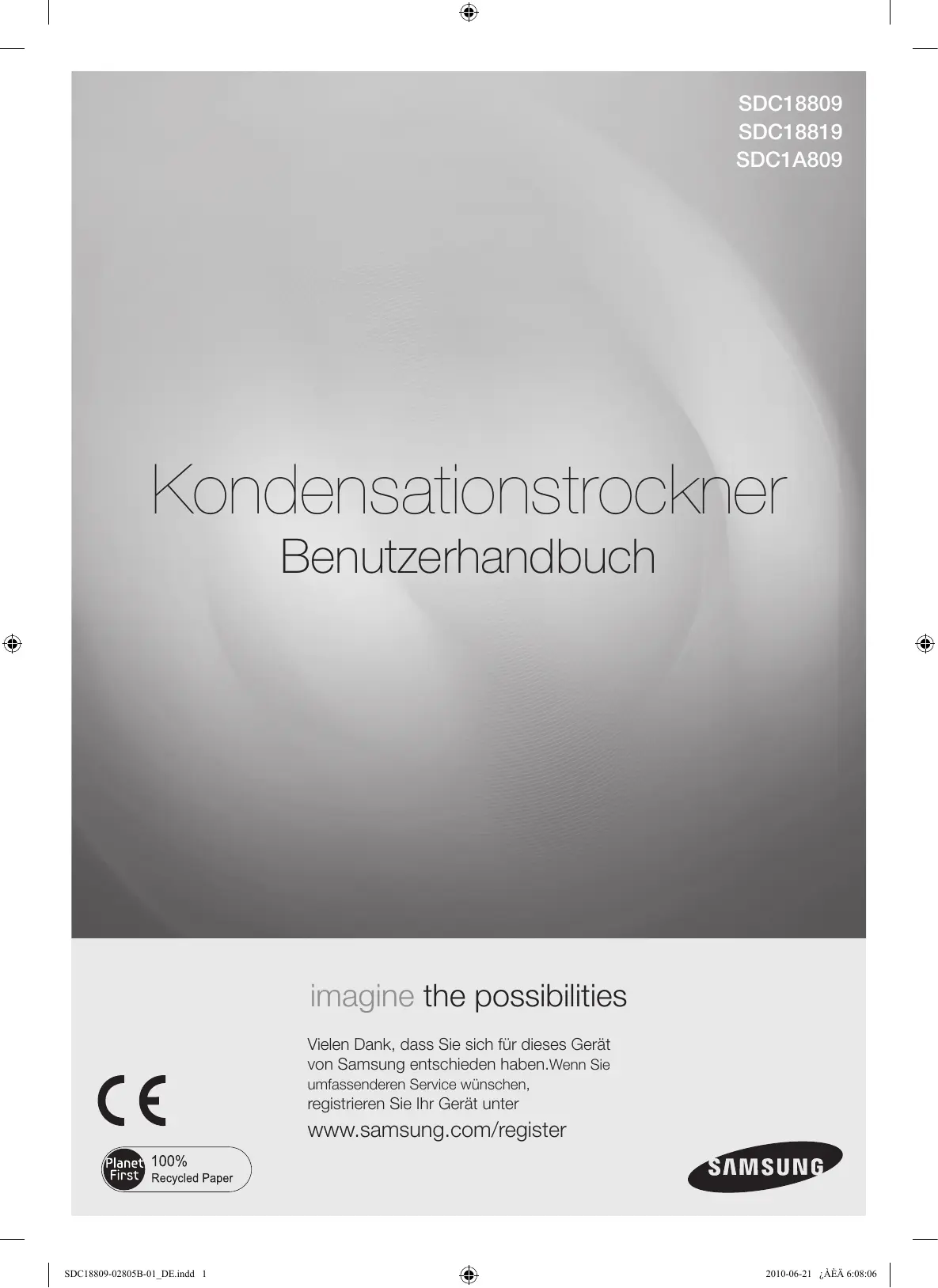

BEDIENUNGSANLEITUNG SDC18819 SAMSUNG

www.samsung.com N° code DC68-02805B-01_FR SDC18809-02805B-01_FR.indd 36 2010-06-21 ¿ÀÈÄ 6:09:26 SDC18809 SDC18819 SDC1A809 Kondensationstrockner Benutzerhandbuch imagine the possibilities Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben.Wenn Sie umfassenderen Service wünschen, registrieren Sie Ihr Gerät unter www.samsung.com/register SDC18809-02805B-01_DE.indd 1 2010-06-21 ¿ÀÈÄ 6:08:06 Funktionen

Unendliche Trocknermöglichkeiten zu Ihren Diensten! Endlich können Sie besonders große Mengen trocknen. Unser riesiger 8 kg-Trockner führt Ihrer Wäsche noch mehr Luft zu, trocknet schneller und sorgt für faltenfreie Wäsche.

2. Optische Wasserpegelanzeige

Zum ersten Mal können Sie den Wasserstand im Behälter mit Hilfe einer durchsichtigen Pegelanzeige ablesen, ohne den Wasserbehälter öffnen zu müssen.

3. Trocknungssensor (vollautomatisches Trocknen)

Durch den Einsatz von Feuchtigkeits- und Temperaturfühlern werden die Trocknungszeiten und der Energieverbrauch unter Einsatz digitaler Technologien gesteuert.

Die Innenbeleuchtung ermöglicht ein müheloses Durchsuchen des Innenraums, auch im Dunkeln.

Die Niedertemperaturtrocknung wurde entwickelt, um empfindliche Gewebe vor den Drehbewegungen in der Trommel zu schützen, und für Sachen wie z. B. Sportschuhe, die für normale Trommeltrocknung ungeeignet sind. M1006 (Nummer der Woolmark-Genehmigung).

6. Zertifiziertes Wollprogramm

Das von Woolmark zertifizierte Programm minimiert Gewebeschäden beim Trocknen von Wollsachen.

7. Beidseitige Türscharniere für einfaches Öffnen des Geräts an

jedem Aufstellort. Unsere Trockner passen überall ohne Probleme mit dem Öffnen der Gerätetür. Unsere einfach montierte Tür kann auf beiden Seiten angeschlagen werden.

8. Rautentrommel für mehr Gewebeschonung

Die rautenförmige Trommel, eine Spezialentwicklung von Samsung Electronics, bietet Ihrer Wäsche besten Schutz.

9. Hohe Energieeffizienz

Die Energieeffizienz wurde optimiert, um unnötigen Stromverbrauch zu vermeiden. 2_ Funktionen SDC18809-02805B-01_DE.indd 2 2010-06-21 ¿ÀÈÄ 6:08:06 Sicherheitsinformationen Wir freuen uns, dass Sie sich für einen neuen Wäschetrockner von Samsung entschieden haben. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pflege Ihres neuen Geräts. Lassen Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie die vielen Vorteile und Funktionen Ihres Wäschetrockners voll nutzen. WARNUNG - Brandgefahr

Der Wäschetrockner darf nur von einem qualifizierten Techniker angeschlossen werden. Installieren Sie den Wäschetrockner gemäß den Anweisungen des Herstellers und den örtlichen Vorschriften. Befolgen Sie die Installationshinweise genau, um Gefahren für Ihr Leib und Leben auszuschließen

WICHTIGE INFORMATIONEN ZU DEN SICHERHEITSHINWEISEN

Die Warnungen und wichtigen Sicherheitshinweise decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihren Trockner installieren, warten und einsetzen. Wenden Sie sich immer an Ihren Hersteller, wenn Probleme oder Zustände auftreten, die Sie nicht verstehen.

WICHTIGE SYMBOLE FÜR SICHERHEITS- UND

GEFAHRENHINWEISE WARNUNG Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen oder zum Tod führen können. VORSICHT Gefährliche bzw. unsichere Praktiken, die zu leichten Verletzungen oder Sachschäden führen können. VORSICHT Um die Gefahr von Bränden und Explosionen, elektrischem Schlag und anderen Verletzungen beim Einsatz Ihrer Waschmaschine zu vermindern, beachten Sie folgenden Sicherheitsregeln: NICHT probieren. NICHT demontieren. NICHT berühren. Halten Sie sich genauestens an die Anweisungen. Ziehen Sie den Netzstecker der Waschmaschine aus der Steckdose. Stellen Sie sicher, dass die Waschmaschine geerdet ist. Bitten Sie den Kundendienst um Hilfe. Hinweis Sicherheitsinformationen _3 SDC18809-02805B-01_DE.indd 3 2010-06-21 ¿ÀÈÄ 6:08:06 Sicherheitsinformationen ACHTUNG Dieses Gerät soll nicht von Personen (auch Kindern) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden. Von dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine für ihre Sicherheit verantwortliche Person eine Unterweisung zur Bedienung des Geräts erhalten haben. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.

HINWEISE ZUM WEEE-KENNZEICHEN

Umweltfreundliche Entsorgung dieses Geräts (Elektro- und Elektronikschrott) (Anwendbar nur in der Europäischen Union und anderen europäischen Ländern mit separaten Sammelsystemen) Dieses Zeichen auf dem Produkt, dem Zubehör oder der Dokumentation gibt an, dass das Gerät und sein elektronisches Zubehör (Ladegerät, Kopfhörer und USB-Kabel) nach Ablauf ihrer Gebrauchsdauer nicht über den normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät getrennt von anderen Abfällen, und führen Sie es dem Recycling zu, um mögliche Umwelt- oder Gesundheitsschäden zu vermeiden und die nachhaltige Wiederverwertung von Materialien zu unterstützen. Private Benutzer erhalten detaillierte Informationen zum ordnungsgemäßen Recycling dieser Gegenstände bei dem Fachhändler, bei dem Sie das Gerät erworben haben oder bei den örtlichen Behörden. Gewerbliche Benutzer wenden sich an ihren Lieferanten und überprüfen die Bedingungen Ihres Kaufvertrags. Weder dieses Gerät noch sein elektronisches Zubehör dürfen gemeinsam mit dem sonstigen gewerblichen Müll entsorgt werden. 4_ Sicherheitsinformationen SDC18809-02805B-01_DE.indd 4 2010-06-21 ¿ÀÈÄ 6:08:06 ACHTUNG

WICHTIGE WARNHINWEISE FÜR DIE INSTALLATION

Die Installation dieses Geräts darf nur von entsprechend geschultem Fachpersonal vorgenommen werden. - Andernfalls besteht Verletzungsgefahr bzw. die Gefahr von Stromschlägen, Brand, Explosion oder Störungen des Geräts. Verbinden Sie das Netzkabel nur mit einer Wandsteckdose mit 220/240 V~ bei 50/60 Hz und 15 A und verwenden Sie die Steckdose nur für dieses Gerät. Verwenden Sie außerdem kein Verlängerungskabel. - Wenn Sie eine Wandsteckdose gemeinsam mit anderen Geräten benutzen (mit Hilfe einer Steckerleiste oder eines Mehrfachsteckers) können Stromschläge oder Brände verursacht werden. - Stellen Sie sicher, dass Netzspannung, Frequenz und Stromstärke den Angaben in den technischen Daten des Geräts entsprechen. Andernfalls besteht die Gefahr von Stromschlägen oder Brand. Verbinden Sie den Netzstecker fest mit der Steckdose. Entfernen Sie Fremdstoffe wie Staub oder Wasser mit einem trockenen Tuch regelmäßig von den Anschlussstiften des Steckers sowie den Kontaktpunkten. - Ziehen Sie den Netzstecker heraus und reinigen Sie ihn mit einem trockenen Tuch. - Andernfalls besteht die Gefahr von Stromschlägen oder Brand. Halten Sie alle Verpackungsmaterialien außerhalb der Reichweite von Kindern, denn Verpackungsmaterial kann für Kinder gefährlich sein. - Wenn ein Kind sich eine Tüte über den Kopf zieht, kann es ersticken. Dieses Gerät muss ordnungsgemäß geerdet sein. Erden Sie das Gerät nicht an einem Gasrohr, Wasserrohr aus Kunststoff oder der Telefonleitung. - Andernfalls besteht die Gefahr von Stromschlägen, Brand, Explosion oder Störungen des Geräts. - Verbinden Sie das Netzkabel niemals mit einer Steckdose, die nicht korrekt geerdet ist, und vergewissern Sie sich, dass die Erdung den örtlichen und nationalen Vorschriften entspricht. Sie dürfen das Gerät niemals so aufstellen oder lagern, dass es Wettereinflüssen ausgesetzt ist. Verwenden Sie niemals Netzstecker oder Netzkabel, die beschädigt sind, oder eine lose Wandsteckdose. - Andernfalls besteht die Gefahr von Stromschlägen oder Brand. - Falls der Stecker (das Netzkabel) beschädigtist, muss esvomHerstellerodervomKu ndendienstbzw. voneinemähnlichqualifiziertenTechnikerausgewechseltwerden, um Gefahrenzuvermeiden. Ziehen Sie nicht am Netzkabel oder knicken Sie es nicht zu stark. Verknoten oder befestigen Sie das Netzkabel nicht. Haken Sie das Netzkabel nicht über ein Metallobjekt, stellen Sie keine schweren Gegenstände darauf, verlegen Sie das Netzkabel nicht zwischen Objekten und schieben Sie das Netzkabel nicht in den Raum hinter dem Gerät. - Andernfalls besteht die Gefahr von Stromschlägen oder Brand. Fassen Sie nicht am Netzkabel an, wenn Sie den Netzstecker herausziehen. - Fassen Sie den Netzstecker beim Herausziehen am Stecker an. - Andernfalls besteht die Gefahr von Stromschlägen oder Brand. Sicherheitsinformationen _5 SDC18809-02805B-01_DE.indd 5 2010-06-21 ¿ÀÈÄ 6:08:06 Sicherheitsinformationen VORSICHT

WICHTIGE WARNHINWEISE FÜR DEN EINSATZ

Lassen Sie keine Kinder und Tiere in das Gerät hinein. Entfernen Sie vor der Entsorgung des Geräts außerdem den Türverschlusshebel. - Andernfalls besteht die Gefahr, dass Kinder hinfallen und sich verletzen. - Wenn Kinder im Produkt eingeschlossen werden, besteht Erstickungsgefahr. Versuchen Sie nicht, in das Geräteinnere zu greifen, wenn sich die Trommel dreht. Setzen Sie sich nicht auf das Gerät und lehnen Sie sich nicht gegen die Gerätetür. - Dadurch kann das Gerät umkippen und Verletzungen verursachen. Trocknen Sie die Wäsche nur, nachdem sie in einer entsprechenden Waschmaschine geschleudert wurde. Trinken Sie nicht das kondensierte Wasser. TrocknenSieimWäschetrocknerkeineungewascheneWäsche. HaltenSieeinenWäschetrocknerniemalsvordemEnde des Trockenprogramms an, esseidenn, alleWäschestückewerdenschnellherausgenommen und ausgebreitet, so dasssich die Wärmeverbreitenkann. Trocknen Sie keine Wäsche, die durch entflammbare Materialien wie Benzin, Kerosin, Waschbenzin, Verdünner, Alkohol usw. verunreinigt ist. - Andernfalls besteht die Gefahr von Stromschlägen, Brand oder Explosion. Lassen Sie nicht zu, dass Haustiere mit dem Trockner spielen oder Bauteile ankauen. - Andernfalls besteht die Gefahr von Stromschlägen oder Verletzungen. Wenn Sie das Gerät entsorgen, entfernen Sie vorher die Gerätetür und das Netzkabel. - Andernfalls besteht die Gefahr von Verletzungen oder von Beschädigungen des Netzkabels. Berühren Sie den Netzstecker nicht mit nassen Händen - Andernfalls besteht die Gefahr von Stromschlägen. Versuchen Sie nicht selbst, das Gerät zu reparieren, auseinander zu nehmen oder zu verändern. - Verwenden Sie ausschließlich Normsicherungen (z. B. solche aus Kupfer, Stahldraht, usw.). - Wenn das Gerät repariert oder neu installiert werden muss, wenden Sie sich an Ihr örtliches Kundendienstcenter. - Andernfalls besteht Verletzungsgefahr bzw. die Gefahr von Stromschlägen, Brand oder Störungen des Geräts. 6_ Sicherheitsinformationen SDC18809-02805B-01_DE.indd 6 2010-06-21 ¿ÀÈÄ 6:08:06 VORSICHT

VORSICHTSHINWEISE FÜR DEN BETRIEB

Stellen Sie weder sich selbst noch irgendwelche Gegenstände (Wäsche, brennende Kerzen, angezündete Zigaretten, Geschirr, Chemikalien, Metall usw.) auf das Gerät. - Andernfalls besteht Verletzungsgefahr bzw. die Gefahr von Stromschlägen, Brand oder Störungen des Geräts. Berühren Sie beim oder kurz nach dem Trocknen nicht das Glas der Gerätetür oder die Innenseiten der Trommel, da diese heiß sind. - Andernfalls besteht Verbrennungsgefahr. Drücken Sie die Tasten nicht mit Hilfe scharfer Gegenstände wie Stiften, Messern, Fingernägeln usw. - Andernfalls besteht die Gefahr von Stromschlägen oder Verletzungen. Geben Sie kein chemisches Reinigungsmittel direkt auf die Wäsche und waschen, spülen oder schleudern Sie keine Wäsche, die mit einem chemischen Reinigungsmittel verunreinigt ist. - Dies kann aufgrund der Hitze zum Verdampfen des Reinigungsmittels und spontaner Verbrennung oder Explosion führen. Trocknen Sie keine Wäschestücke mit Formelementen aus Gummi (Latex) oder anderen Gummitexturen. - Beim Erhitzen von Formelementen aus Gummi besteht Brandgefahr. Trocknen Sie keine Wäsche, die mit Pflanzen- oder Bratenöl verunreinigt ist, da ein großer Teil des Öls beim Waschen der Wäsche nicht entfernt wird. Führen Sie außerdem das Kühlprogramm durch, damit die Wäsche nicht mehr heiß ist. - Die Oxidationswärme des Öls kann einen Brand auslösen. Stellen Sie vor dem Waschen sicher, dass die Taschen aller zu waschenden Kleidungsstücke geleert sind. - Harte bzw. spitze Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben oder Steine können schwere Schäden an Ihrer Waschmaschine verursachen. Waschen Sie keine Kleidung mit großen Schnallen, Knöpfen oder anderen schweren Metallapplikationen. Verwenden Sie Weichmacher und Antistatikmittel nur, wenn diese vom Hersteller empfohlen werden. - Andernfalls kann es zu Schäden an der Wäsche kommen. Verwenden Sie den Trockner nicht in der Nähe gefährlichen Stäube (wie Kohlenstaub, Getreidestaub usw.). - Andernfalls besteht die Gefahr von Stromschlägen, Brand oder Explosion. Legen Sie niemals brennbare Materialien in die Nähe des Geräts. - Andernfalls besteht die Gefahr der Beschädigung von Bauteilen, von Giftgasen, die aus dem Gerät austreten, Stromschlägen, Brand oder Explosion. - Das Gerät sollte nicht hinter abschließbaren Türen aufgestellt werden. ACHTUNG

WICHTIGE WARNHINWEISE FÜR DIE REINIGUNG

Reinigen Sie das Gerät nicht, indem Sie es direkt mit Wasser besprühen. Verwenden Sie niemals Waschbenzin, Verdünner oder Alkohol, um das Gerät zu reinigen. - Andernfalls kann es zu Verfärbungen, Verformungen, Schäden, Stromschlag oder Brand kommen. Ehe Sie das Gerät reinigen bzw. Wartungsarbeiten durchführen, ziehen Sie den Netzstecker des Geräts aus der Steckdose. - Andernfalls besteht die Gefahr von Stromschlägen oder Brand. Reinigen Sie den Filtereinsatz vor und nachdem Sie den Trockner verwenden. Lassen Sie das Innere des Geräts regelmäßig durch einen zugelassenen Servicetechniker reinigen. Reinigen Sie den Kondensator einmal im Monat mit Wasser. Das Innere des TrocknerssollteregelmäßigdurchqualifizierteServicemitarbeitergereinigtwerden Sicherheitsinformationen _7 SDC18809-02805B-01_DE.indd 7 2010-06-21 ¿ÀÈÄ 6:08:06 Inhalt

AUFSTELLEN DES TROCKNERS

Für die Installation benötigte Werkzeuge Siehe Trocknergehäuse Stellen Sie vor der Installation Folgendes sicher: Vor der Inbetriebnahme des Geräts Wichtiger Hinweis für den Installateur Wahl des Aufstellorts Anschluss in einer Nische oder einem Wandschrank Anforderungen an die Stromversorgung Erdung Installation neben der Waschmaschine Installationscheckliste Wasser ablaufen lassen, ohne den Wasserbehälter zu verwenden Abwasserschlauch anschließen Installation übereinander Ändern der Anschlagseite für die Gerätetür BETRIEBSANLEITUNG, TIPPS

Übersicht über das Bedienfeld Kindersicherung Ton aus Individualprogramm Programmendevorwahl Innenbeleuchtung Trockengestell Beladen Sie den Trockner ordnungsgemäß Erste Schritte

REINIGUNG UND PFLEGE

Säubern Sie den Filtereinsatz Reinigen Sie den Kondensator Bedienfeld Trommel Trommel aus rostfreiem Stahl Trocknergehäuse

Entfernen des Kondenswassers(

Säubern des Filtereinsatzes( Reinigen der Kondensatorbaugruppe PFLEGEHINWEISE

Pflegehinweise FEHLERSUCHE

Überprüfen Sie die folgenden Lösungen, wenn Ihr Trockner bestimmte Probleme hat. Informationscodes

Erklärung der Pflegesymbole Umweltschutz-Hinweise Konformitätshinweise Technische Daten Übersicht über die Waschprogramme Verbrauchsdaten

Netzstecker Arbeitsfläche Bedienfeld

01 AUFSTELLEN DES TROCKNERS

Lassen Sie den Trockner von einem Profi installieren. Wenn das Gerät mangelhaft aufgestellt, eingestellt oder angeschlossen wird, haftet der Installateur für die daraus resultierenden Kundendienstanfragen. Wenn Sie den Trockner also selbst installieren, haften Sie selbst. Vergewissern Sie sich, dass Sie alles für die Installation Benötigte vorhanden ist (220 – 240 V~/50 Hz/15 A).

1. Eine GEERDETE NETZSTECKDOSE wird benötigt. Siehe „Anforderungen an die Stromversorgung“ (Seite 11).

2. KONDENSATIONSSYSTEM - Transportiert und kondensiert die heiße und feuchte Luft im Innern das Geräts

mit Hilfe eines eingebauten Kondensators. Wasserbehälter Gerätetür Filtereinsatz Kondensator Nivellierfüße Bauteile Schlauchführung Kabelbinder Schlauchanschluss Langer Bedienungsanleitung Abwasserschlauch (2 m) Aufstellen des Trockners _9 SDC18809-02805B-01_DE.indd 9 2010-06-21 ¿ÀÈÄ 6:08:08 Aufstellen des Trockners STELLEN SIE VOR DER INSTALLATION FOLGENDES SICHER:

Verbinden Sie das Netzkabel des Gerät erst nach Abschluss der Trocknerinstallation mit der Wandsteckdose. Kontrollieren Sie das Gerät vor der Installation auf sichtbare Beschädigungen. Wenn Teile beschädigt aussehen, wenden Sie sich an ein Samsung-Kundendienstzentrum in Ihrer Nähe. Transportieren Sie das Gerät nicht allein. Achten Sie auf die Kanten des Trockners, da diese scharf sein können. Installieren Sie den Trockner nicht an einem Ort, wo er Frost ausgesetzt ist. Kaltes Wasser kann das Gerät beschädigen. Verwenden Sie das Gerät nur in geschlossenen Räumen. Legen Sie den Trockner beim Hochheben nicht auf eine Seite, und bewegen Sie ihn nicht in einer Weise, dass die internen Bauteile erschüttert werden. Andernfalls kann es zu Schäden an den internen Bauteilen des Geräts kommen.

Prüfen Sie, ob sich noch irgendwelches Zubehör in der Trommel befindet. Stecken Sie den Stecker erst unmittelbar vor der Inbetriebnahme des Geräts in die Steckdose. Versperren Sie nicht die Luftzufuhröffnung im Kühlergrill auf der Vorderseite des Trockners. Stellen Sie keine entflammbaren Gegenstände in die Nähe des Trockners und halten Sie die Umgebung sauber. Halten Sie den Trockner waagerecht. Entfernen Sie nicht die verstellbaren Nivellierungsfüße des Trockners. Diese sind notwendig, um das Gerät waagerecht einzustellen.

WICHTIGER HINWEIS FÜR DEN INSTALLATEUR

Lesen Sie die folgenden Anweisungen sorgfältig durch, ehe Sie den Trockner installieren. Bewahren Sie sie so auf, dass Sie sie später schnell wiederfinden. WARNUNG BAUEN SIE DIE GERÄTETÜR AUS ALLEN GERÄTEN AUS, DIE ENTSORGT WERDEN SOLLEN, UM KINDER VOR ERSTICKUNGSGEFAHR ZU SCHÜTZEN.

WAHL DES AUFSTELLORTS

Da es sich bei diesem Gerät um einen Kondensationstrockner handelt, bei dem die Luft im Trockner kondensiert und transportiert wird, ist eine externe Belüftung nicht erforderlich. Deshalb kann der Trockner an jedem Aufstellort installiert und verwendet werden, an dem die Temperatur zwischen 5 und 35° C liegt. Anders bei einem konventionellen Trockner, bei dem ein Entlüftungssystem benötigt wird. ANSCHLUSS IN EINER NISCHE ODER EINEM WANDSCHRANK Für sicheren und ordnungsgemäßen Betrieb benötigt Ihr Trockner die folgenden Mindestabstände: Seitlich – 25 mm Rückseite – 51 mm Oben – 25 mm Front – 465 mm Wenn die Waschmaschine zusammen mit einem Trockner aufgestellt wird, muss in der Nische oder dem Wandschrank vorn eine Luftöffnung von mindestens 465 cm² frei bleiben. 10_ Aufstellen des Trockners SDC18809-02805B-01_DE.indd 10 2010-06-21 ¿ÀÈÄ 6:08:08

ANFORDERUNGEN AN DIE STROMVERSORGUNG

Das Gerät muss an eine Stromversorgung mit 220 – 240 V/50 Hz/15 A angeschlossen werden.

Ein unsachgemäßer Anschluss des Erdleiters kann zum Risiko eines elektrischen Schlags führen. Sollten Sie Zweifel haben, ob Ihr Trockner ordnungsgemäß geerdet wurde, lassen Sie dies von einem ausgebildeten Elektriker oder von qualifiziertem Servicepersonal überprüfen. Tauschen Sie den mit Ihrem Trockner gelieferten Stecker nicht aus – sollte er nicht in den Ausgang passen, lassen Sie von einem ausgebildeten Elektriker eine passende Steckdose installieren. Um unnötige Brandgefahr und das Risiko von Stromschlägen oder Verletzungen auszuschließen, müssen die elektrischen Anschlüsse und die Erdung den örtlichen Vorschriften und Bestimmungen entsprechen. Sollten örtliche Bestimmungen und Vorschriften fehlen, so liegt es in Ihrer Verantwortung, für eine den Anforderungen entsprechende Stromversorgung zu sorgen. ERDUNG Ihr Kondensationstrockner muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch das Erden das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom der Weg des geringsten Widerstands geboten wird. Ihre Kondensationstrockner verfügt über einen Netzstecker mit einem dritten Erdungsanschluss, den Sie mit einer ordnungsgemäß installierten Steckdose mit Erdungsleitung verbinden.

01 AUFSTELLEN DES TROCKNERS

WARNUNG Schließen Sie das Erdungskabel niemals an Wasserleitungen aus Kunststoff, Gasleitungen oder Heißwasserleitungen an. Durch unsachgemäßes Anschließen des Erdungskabels für das Gerät kann es zu Stromschlägen kommen. Sollten Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet wurde, lassen Sie dies von einem qualifizierten Elektriker oder von qualifiziertem Servicepersonal überprüfen. Manipulieren Sie nicht den Stecker der Kondensationstrockner. Wenn er nicht in die Steckdose passt, lassen Sie von einem qualifizierten Elektriker eine geeignete Steckdose installieren. WARNUNG Wenn das Gerät nicht geerdet wird, besteht die Gefahr eines Brandes oder elektrischen Schlags. Aufstellen des Trockners _11 SDC18809-02805B-01_DE.indd 11 2010-06-21 ¿ÀÈÄ 6:08:08 Aufstellen des Trockners

INSTALLATION NEBEN DER WASCHMASCHINE

Im Sinne einer ordnungsgemäßen Installation empfehlen wir, einen Fachbetrieb zu beauftragen. Vorgehensweise:

1. Bewegen Sie den Trockner zu einem geeigneten Aufstellort. Sie

Wasserwaage können den Trockner und die Waschmaschine nebeneinander aufstellen. Legen Sie zwei der Polster aus dem Karton auf den Boden. Drehen Sie Ihren Trockner so auf die Seite, dass er auf beiden Polstern liegt.

2. Stellen Sie den Trockener wieder aufrecht hin.

3. Um sicherzustellen, dass der Trockner eine optimale Trockenleistung

erbringt, muss er waagerecht stehen. Um Vibrationen, Geräuschentwicklung und unerwünschte Bewegungen zu minimieren, muss der Boden absolut waagerecht und plan sein. Um den Trockner auf dieselbe Höhe wie die Waschmaschine einzustellen, ziehen Sie die Nivellierfüße vollständig zurück, indem Sie sie gegen den Uhrzeigersinn drehen, lockern Sie dann die Beine, indem Sie sie im Uhrzeigersinn drehen. Nivellierfüße Voll zurückziehen Dann lösen Verstellen Sie die Nivellierfüße nur so weit wie notwendig, um den Trockner waagerecht auszurichten. Wenn Sie die Nivellierfüße weiter als notwendig herausdrehen, kann dies zur Vibrationen des Trockners führen.

4. Siehe „Anforderungen an die Stromversorgung“ (Seite 11).

VOR BETRIEB ODER TEST.

5. Kontrollieren Sie mit einer Wasserwaage, ob Ihr Trockner waagerecht steht, und führen Sie ggf. die

notwendigen Einstellungen mit den Nivellierfüßen durch.

6. Stöpseln Sie Ihren Trockner ein und testen Sie das Gerät anhand der folgenden Checkliste.

INSTALLATIONSCHECKLISTE Der Trockner ist mit der Netzsteckdose verbunden und korrekt geerdet. Der Trockner steht waagerecht und sicher auf dem Boden. Starten Sie Ihren Trockner, um zu bestätigen, dass er läuft, heizt und abgeschaltet wird. 12_ Aufstellen des Trockners SDC18809-02805B-01_DE.indd 12 2010-06-21 ¿ÀÈÄ 6:08:08 WASSER ABLAUFEN LASSEN, OHNE DEN WASSERBEHÄLTER ZU VERWENDEN Gehen Sie folgendermaßen vor, um den Trockner ohne den Wasserbehälter zu verwenden.

01 AUFSTELLEN DES TROCKNERS

ABWASSERSCHLAUCH ANSCHLIESSEN Der Trockner kann das Kondenswasser direkt über den Abwasserschlauch aus dem Trockner herauspumpen. Gehen Sie folgendermaßen vor, um den Abwasserschlauch anzuschließen.

1. Lösen Sie den Abwasserschlauch.

2. Schließen Sie den Wasserversorgungsschlauch

3. Schließen Sie den Zubehörschlauch (langer

Abwasserschlauch) B an den Stutzen neben dem Anschluss an, an den der Abwasserschlauch A angeschlossen ist. VORSICHT

Wenn Sie Schlauch B anschließen, achten Sie darauf, dass die Höhe des Schlauchs 90 cm nicht übersteigt. Nachdem Sie den Abwasserschlauch angeschlossen haben, können Sie das Kondenswasser durch den angeschlossenen Abwasserschlauch direkt über den Abwasserauslass, über das Podest oder über den Abfluss am Podest abfließen lassen. Aufstellen des Trockners _13 SDC18809-02805B-01_DE.indd 13 2010-06-21 ¿ÀÈÄ 6:08:09 Aufstellen des Trockners Abwasserschlauch anschließen Sie können das lose Ende des Abwasserschlauchs auf drei unterschiedliche Arten anordnen:

1. Schlauch in ein Spülbecken hängen: Hängen Sie den Abwasserschlauch in eine Höhe von

maximal 90 cm. Wenn das Ende des Abwasserschlauchs über den Boden gelegt werden muss, empfehlen wir eine Höhe von 60 – 90 cm. Damit das Schlauchende gekrümmt bleibt, setzen Sie es in die mitgelieferte Kunststoff-Schlauchführung ein. Befestigen Sie die Schlauchführung mit einem Haken an der Wand oder dem Hahn, oder fixieren Sie die Schlauchführung auf andere Weise, so dass der Schlauch nicht aus dem Becken rutschen kann. 90 cm Abwasserschlauch Schlauchführung Kabelbinder

2. Bringen Sie den Abwasserschlauch und die Schlauchführung an und befestigen Sie sie mit

3. Sie können das Kondenswasser durch den angeschlossenen Abwasserschlauch (langer

Zubehörschlauch) direkt über den Abwasserauslass abfließen lassen. Abwasserschlauch anschließen Sie können das beim Trocknen entstehende Kondenswasser sofort abfließen lassen, indem Sie den Abwasserschlauch an den Abwasserstutzen anschließen.

1. Montieren Sie den Schlauchanschluss und den Schlauch.

VORSICHT Das Gerät kann beschädigt werden, wenn Sie Schuhe darin trocknen. Verwenden Sie daher zum Trocknen von Schuhen das Programm “Droogrek/Séchoir” (Trockengestell). Schlauchanschluss

2. Schließen Sie das Schlauchende an den Abwasserstutzen an.

14_ Aufstellen des Trockners SDC18809-02805B-01_DE.indd 14 2010-06-21 ¿ÀÈÄ 6:08:10 INSTALLATION ÜBEREINANDER

1. Drehen Sie den Trockner vorsichtig auf die Seite. Verwenden

Sie das Verpackungsmaterial als Polster, damit Sie nicht die Oberflächen des Trockners zerkratzen.

01 AUFSTELLEN DES TROCKNERS

2. Bringen Sie die Gummipolster auf der Unterseite des Trockners an.

• Suchen Sie dazu die 4 Gummipolster im Zubehörpaket. Setzen Sie die Gummipolster in die Öffnungen auf der Unterseite der Nivellierschienen ein.
• Erwerben Sie zusätzlich den Stapelbausatz.

3. Stellen Sie den Trockner wieder aufrecht hin.

Der Stapelbausatz kann nur für Samsung-Produkte eingesetzt werden. VORSICHT

4. Bringen Sie die Klammer am Trockner an.

• Entfernen Sie links auf der Rückseite der Stapelaufstellung Waschmaschine die Befestigungsschraube des Gerätedeckels. Richten Sie die Bohrung der Klammer über der Gewindebohrung für die Befestigungsschraube aus uns setzen Sie die Schraube wieder ein. Ziehen Sie die Schraube noch nicht fest, damit die Klammer einfacher über die Bohrung am Trockner gebracht werden kann.
• Wiederholen Sie den obigen Arbeitsschritt für die rechte Seite.

5. Stellen Sie den Trockner mit den Klammern auf die Waschmaschine.

• Heben Sie den Trockner auf die Waschmaschine. Schützen Sie die Bedientafel der Waschmaschine mit etwas Pappe WARNUNG o.ä.. Achten Sie darauf, den Trockner ausreichend hoch Schraube zu heben, damit er nicht gegen die Bedientafel der Waschmaschine stößt. Verletzungsgefahr. Da das Gerät schwer und sperrig ist, empfehlen wir, den Trockner mit mehr als zwei Personen auf die Waschmaschine zu heben. Andernfalls kann dies zu Verletzungen führen.
• Richten Sie die Bohrungen in der Klammer über den Bohrungen auf der Rückseite des Trockners aus. Ziehen Sie die M4 x 12-Befestigungsschrauben mit einem Kreuzschlitzschraubendreher an.
• Ziehen Sie zuerst die Schrauben der Waschmaschienenhalteklammer und dann alle Schrauben des Stapelbausatzes fest.

6. Schließen Sie die Installation ab.

• Informationen zum Abschließen der Waschmaschineninsta Trockner llation entnehmen Sie bitte der Installationsanleitung für die WARNUNG Waschmaschine.
• Informationen zum Abschließen der Trocknerinstallation entnehmen Sie bitte der Installationsanleitung für den Trockner.
• Schieben oder heben Sie den Geräteturm aus Waschmaschine Waschmaschine und Trockner vorsichtig an die gewünschte Stelle. Benutzen Sie Filzpolster oder andere Hilfsmittel zum Schieben, die beim Bewegen des Geräteturms helfen und den Fußboden schützen. Schieben Sie den Trockner, nachdem Sie ihn auf der Waschmaschine befestigt haben, nicht mehr. Sie könnten Sich beim Drücken gegen den Trockner die Finger einklemmen. Aufstellen des Trockners _15 SDC18809-02805B-01_DE.indd 15 2010-06-21 ¿ÀÈÄ 6:08:12 Aufstellen des Trockners ÄNDERN DER ANSCHLAGSEITE FÜR DIE GERÄTETÜR Sie können die Anschlagseite der Gerätetür ändern, wenn die Situation am Aufstellort (Räumlichkeiten, wenig Platz) dies erforderlich macht. Ob dies erforderlich ist, entscheidet der Kunde. Die dazu erforderlichen Arbeiten können von einem WARNUNG qualifizierten Techniker oder direkt vom Kunden erledigt werden.

1. Ziehen Sie das Netzkabel aus der Steckdose.

2. Entfernen Sie die beiden Schrauben an den Türscharnieren.

3. Heben Sie die Gerätetür aus dem Scharnier.

Rahmen – Vorderseite Türbaugruppe Türscharnier

4. Entfernen Sie die 16 Schrauben

5. Nachdem Sie die Schraube entfernt haben, drehen Sie die Glashalterung,

das Türglas und die Türabdeckung (I) (wie in der Abbildung gezeigt) um 180°. Da die Glashalterung, das Türglas und die Türabdeckung (I) noch nicht VORSICHT miteinander verbunden sind, achten Sie beim Drehen darauf, diese Teile unten anzufassen, damit sie sich nicht voneinander lösen. Arbeiten Sie vorsichtig, damit die Türdichtung nicht entfernt wird. Türglas Glashalterung Türdichtung Türverkleidung (I)

6. Nachdem Sie sie um 180° gedreht haben, halten Sie sie in der Position

(wie in der Abbildung gezeigt).

7. Setzen Sie die Glashalterung in der richtigen Richtung ein. (Setzen Sie sie

nach dem Auseinanderbauen um 180° gedreht wieder zusammen.) 16_ Aufstellen des Trockners SDC18809-02805B-01_DE.indd 16 2010-06-21 ¿ÀÈÄ 6:08:13

8. Ziehen Sie die 16 Schrauben an den richtigen Stellen fest.

9. Beachten Sie, dass zwei der Schrauben eine andere Länge als die anderen

aufweisen. (Verwenden Sie die längeren Schrauben für den Türhebel.)

01 AUFSTELLEN DES TROCKNERS

10. Bewegen Sie die Position der Schraube auf der Rückseite des

11. Ziehen Sie die Schraube in der unteren Bohrung fest.

12. Entfernen Sie die zwei Schrauben, mit denen der vordere Rahmen links

13. Entfernen Sie die zwei Schrauben, mit denen der vordere Rahmen links

gehalten wird. Befestigungsplatte

14. Ziehen Sie nun rechts am Gerät die beiden Schrauben fest, mit denen die

Frontblende befestigt ist, sowie die zwei Schrauben, die den Hebelhalter fixieren.

15. Richten Sie die Tür über den Befestigungsbohrungen aus.

16. Ziehen Sie die zwei Schrauben an, mit denen das Türscharnier gehalten

wird. Innenseite der Trommel Sofern notwendig können Sie die ursprüngliche Anschlagsseite der Gerätetür wieder einstellen, indem Sie den obigen Vorgang wiederholen. Aufstellen des Trockners _17 SDC18809-02805B-01_DE.indd 17 2010-06-21 ¿ÀÈÄ 6:08:14 Betriebsanleitung, Tipps

ÜBERSICHT ÜBER DAS BEDIENFELD

Grafische Digitalanzeige

Programmwahlschalter

Zeigt die Restzeit für den laufenden Trockenvorgang, Programminformationen sowie Fehlermeldungen an. Um ein Programm auszuwählen, drehen Sie den Programmwahlschalter bis zum gewünschten Trockenprogramm. [Katoen/Coton – Baumwolle] Kastdroog/Prêt à ranger - Schranktrocken Extra droog/Très sec – Extratrocken [Synthetisch/Synthétique – Pflegeleicht] Extra droog/Très sec – Extratrocken Kastdroog/Prêt à ranger - Schranktrocken Strijkdroog/ Prêt à repasser – Bügeltrocken [Tijd instellen/Réglage durée Zeitprogramm] Warmluft Kaltluft Frischluft Superfeinwäsche [Warme lucht/Air chaud - Warmluft] [katoen/Coton - Baumwolle] Strijkdroog/ Prêt à repasser – Bügeltrocken Kastdroog/Prêt à ranger - Schranktrocken [Katoen/Coton – Baumwolle] – Für durchschnittlich oder leicht verschmutzte Baumwollsachen, Bettwäsche, Tischtücher, Unterwäsche, Handtücher, Hemden usw.

• Extra droog/Très sec – Extratrocken : Für unempfindliche Stoffe und Kleidung wie Jeans oder Handtücher, die sehr trocken sein sollen.
• Kastdroog/Prêt à ranger - Schranktrocken : Verwenden Sie dieses Programm für Wäsche aus Baumwolle, für Unterwäsche und Leinen (für Jeans NICHT geeignet).
• Strijkdroog/ Prêt à repasser – Bügeltrocken : In diesem Programm wird das Trocknen bei einer für das Bügeln geeigneten Restfeuchtigkeit beendet. [Synthetisch/Synthétique – Pflegeleicht] - Für leicht oder durchschnittlich verschmutzte Blusen, Hemden usw. aus Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder ähnlichen Mischgeweben
• Extra droog/Très sec – Extratrocken : Für unempfindliche Stoffe und Kleidung wie Jeans oder Handtücher, die sehr trocken sein sollen.
• Kastdroog/Prêt à ranger - Schranktrocke : Verwenden Sie dieses Programm für Hemden, Blusen, Bettwäsche und Tischtücher. (für Jeans NICHT geeignet).
• Strijkdroog/ Prêt à repasser – Bügeltrocken : In diesem Programm wird das Trocknen bei einer für das Bügeln geeigneten Restfeuchtigkeit beendet. [Snel droog/Séchage rapide - Kurzprogramm] – Kurzes Trockenprogamm von 29 Minuten Dauer bei hoher Temperatur. [Tijd instellen/Réglage durée - Zeitprogramm] - Im Zeitprogramm können Sie die gewünschte Programmdauer und die Trockentemperatur auswählen. Drehen Sie den Programmwahlschalter auf „Tijd instellen/Réglage durée“, und drücken Sie dann die Zeitwahltaste, um die Trockenzeit einzustellen. Drücken Sie die Zeitwahltaste mehrmals, um nacheinander die verschiedenen möglichen Zeiteinstellungen anzuzeigen. Die Trockenzeit kann in Schritten von jeweils 10 Minuten bis auf maximal 90 Minuten eingestellt werden. 18_ Betriebsanleitung, Tipps SDC18809-02805B-01_DE.indd 18 2010-06-21 ¿ÀÈÄ 6:08:15

Individualprogramm – Auswahltaste Stellen Sie Ihr eigenes Trockenprogramm mit Programmtyp, Temperatur, Trocknungsgrad usw. individuell zusammen (Einzelheiten siehe Seite 21).

Programmende – Auswahltaste Drücken Sie die Taste so oft, bis die gewünschte Zeit für das Programmende angezeigt wird (Verzögerung von 4 bis 19 Stunden in Schritten von 1 Stunde). Die angezeigte Stunde gibt an, wann das Trockenprogramm endet.

Temperaturwahltaste Drücken Sie diese Taste so oft, bis im Display die gewünschte Trocknertemperatur angezeigt wird

Trockengestell – Auswahltaste

Knitterschutz – Auswahltaste

Innenbeleuchtung – Auswahltaste 02 BEDIENUNGSTIPPS [Warme lucht/Air chaud - Warmluft] – Für kleine Wäschestücke, vorgetrocknete Wäsche und normale Stoffe, bei niedriger Temperatur und 20 Minuten Programmdauer. [Koude lucht/Air froid - Kaltluft] – Für alle Stoffe, die durchgelüftet, aber nicht erwärmt werden sollen. [Wol/Laine - Wolle] – Nur für maschinen- und trocknergeeignete Wollprodukte. Die Wäschemenge sollte 1,0 kg nicht übersteigen. Das Wollprogramm dieser Maschine ist von Woolmark für Wollprodukte mit der Kennzeichnung „Total-Easy-Care“ mit M1006 (Woolmark-Zertifizierungsnummer) zertifiziert worden. [Zeer fijn/Très délicat - Superfeinwäsche] – Das Niedertemperaturprogramm für Superfeinwäsche ist für Damenunterwäsche bestimmt. [Opfrissen/Rafraîchir - Frischluft] – Mit diesem Programm können Gerüche entfernt werden. Dieses Programm dient speziell zum Durchlüften von Kleidung. [Sportkleding/Sport - Sportsachen] - Für wasserfeste Bekleidung (außer Gore-Tex), die weiterhin gut aussehen und frisch sein soll. Bessere Trocknung erreichen Sie, indem Sie die Wäsche vor dem Trocknen auf links drehen. Wenn Sie den Trockner überladen, erzielen Sie nur unzureichende Trocknung. Die maximalen Lademengen für die verschiedenen Trockenprogramme finden Sie in der Programmtabelle im Anhang. Für manuelle Trockenprogramme können Sie die Zeit mit der Die Taste “Tijd/ Temps” einstellen. 20 Min30 Min40 Min50 Min60 Min70 Min80 Min90 Min Bei sensorgesteuerten Trockenprogrammen kann die Trockenzeit nicht eingestellt werden, da die genauen Zeiten anhand der Veränderung der Feuchtigkeit in der Maschine bestimmt werden. Die Möglichkeit, ein Trocknerfach einzusetzen, besteht nur im Zeitprogramm. Die Temperatur kann nur auf „Niedrig“ eingestellt werden (Einzelheiten siehe Seite 22). Bei Auswahl von „Knitterschutz“ wird die Wäsche am Ende des Trockenvorganges ungefähr 60 Minuten lang intervallgesteuert in unbeheizter Luft getrocknet, um die Entstehung von Knittern in der Wäsche zu reduzieren. Drücken Sie die Taste „Kreukvrij/Anti-froissage“, um diese Funktion zu aktivieren. Die Anzeigeleuchte über dem Block leuchtet auf, wenn der Knitterschutz aktiviert wird. Getrocknete Wäsche knittert nicht, weil die Trommel nach dem Trocknen in regelmäßigen Abständen rotiert wird. Selbst wenn „Ende“ angezeigt wird, dreht sich die Trommel regelmäßig. Die Trommel wird beim Trocknen beleuchtet. Die Beleuchtung kann nicht nur angeschaltet werden, während der Trockner läuft, sondern auch, wenn er angehalten ist. Wenn Sie die Trommelbeleuchtung nicht innerhalb von 4 Minuten wieder ausschalten, übernimmt der Trockner dies automatisch für Sie. Betriebsanleitung, Tipps _19 SDC18809-02805B-01_DE.indd 19 2010-06-21 ¿ÀÈÄ 6:08:15 Betriebsanleitung, Tipps

Mischgewebealarm – Auswahltaste Mit diesem Alarm wird der Benutzer benachrichtigt, wenn der durchschnittliche Trocknungsgrad „feucht“ (80 % trocken) erreicht ist und die Wäsche verschiedene Arten von Materialien und Stoffen enthält. Wenn die entsprechende Bedingung erfüllt ist, blinkt die LED für den Mischgewebealarm.

Start/Pause – Auswahltaste Drücken Sie diese Taste, um ein Trockenprogramm zu starten. Wenn Sie die Taste im laufenden Betrieb des Trockners drücken, wird das Gerät angehalten. Drücken Sie diese Taste erneut, um das Programm fortzusetzen.

Netztaste Drücken Sie diese Taste, um Ihren Trockner einzuschalten bzw. auszuschalten. Wenn der Trockner 10 Minuten eingeschaltet ist, ohne dass irgendeine Taste gedrückt wird, schaltet er sich automatisch aus. KINDERSICHERUNG Mit dieser Funktion können Sie verhindern, dass Kinder mit dem Trockner spielen. Aktivieren/Deaktivieren Um die Kindersicherung zu aktivieren/deaktivieren, drücken Sie die Tasten Temperatuur/ Température und Tijd/Temps gleichzeitig drei Sekunden lang. “Kinderslot/Sécurité enfant “ leuchtet auf, wenn diese Funktion aktiviert wird.

• Sobald Sie die Stromversorgung einschalten, ist die Kindersicherung verfügbar.
• Wenn Sie die Kindersicherung aktivieren, reagiert bis zum Deaktivieren dieser Funktion keine Taste außer der Netztaste.
• Sobald Sie den Trockner wieder einschalten, bleibt die Kindersicherung verfügbar.
• Wenn keine Taste außer der Netztaste reagiert, kontrollieren Sie die Kindersicherungsanzeige um zu 3 SEK prüfen, ob die Funktion aktiviert ist. TON AUS Die Funktion „Ton aus“ (Geluid uit/Son désactivé) können Sie bei jedem Programm wählen. Wenn Sie diese Funktion wählen, wird der Ton bei allen Programmen ausgeschaltet. Selbst wenn der Strom nacheinander an- und ausgeschaltet wird, bleibt die Einstellung erhalten. Aktivieren/Deaktivieren Um den Ton aus- bzw. einzuschalten drücken Sie die Tasten Rekdroog/Séchoir und Kreukvrij/Anti-froissage gleichzeitig drei Sekunden lang. 3 SEK 20_ Betriebsanleitung, Tipps SDC18809-02805B-01_DE.indd 20 2010-06-21 ¿ÀÈÄ 6:08:16 INDIVIDUALPROGRAMM Für jedes Programm gibt es bestimmte Standardeinstellungen, die automatisch übernommen werden. Die Standardeinstellungen sind auf Seite 33 beschrieben. 02 BEDIENUNGSTIPPS Mit der Taste Mijn programma/Mon programme können Sie Sie Ihr benutzerdefiniertes Programm mit individuell eingestellten Werte für Trocknungsgrad, Trocknungstemperatur und Zeit starten. Wenn Sie die Taste „Individualprogramm“ drücken, aktivieren Sie die zuvor für das Individualprogramm festgelegten Einstellungen. (Standard: Normalprogramm) Wenn ein Individualprogramm aktiviert ist, leuchtet die Anzeige „Mijn programma/Mon programme“. Wählen Sie die Optionen für das Individualprogramm folgendermaßen:

1. Wählen Sie mit dem Programmwahlschalter ein Programm.

2. Stellen Sie nach dem Programm dessen Optionen ein.

3. Anschließend können Sie das Individualprogramm starten, indem Sie auf die Start/Pause-Taste drücken.

Das von Ihnen gewählte Programm und die eingestellten Optionen werden angezeigt, wenn Sie das nächste Mal das Individualprogramm wählen. Sie können die Einstellungen für das Individualprogramm ändern, indem Sie den obigen Vorgang wiederholen. Die zuletzt verwendeten Einstellungen werden angezeigt, wenn Sie das nächste Mal das Individualprogramm wählen. PROGRAMMENDEVORWAHL Sie können eine Zeit innerhalb von 4 bis 19 Stunden (in Schritten von 1 Stunde) einstellen, mit deren Erreichen das Trockenprogramm beendet sein soll. Die angezeigte Stunde gibt an, wann das Trockenprogramm endet.

1. Stellen Sie das Trockenprogramm für Ihre Wäsche manuell oder mit dem Programmwahlschalter ein.

2. Drücken Sie die Taste Eindtijd/Heure de fin so oft, bis die gewünschte Verzögerungszeit eingestellt ist.

Wenn die Verzögerungszeit eingestellt ist, wird die Verzögerungszeitvorwahl aktiviert.

3. Drücken Sie die Start/Pause-Taste. Die Anzeige „Eindtijd/Heure de fin “ blinkt, und die Uhr läuft, bis

die eingestellte Zeit verstrichen ist.

4. Wenn Sie die Programmendevorwahl abbrechen möchten, drücken Sie die Ein/Aus-Taste.

Anschließend schalten Sie den Trockner wieder ein. INNENBELEUCHTUNG Die Trommel wird beim Trocknen beleuchtet. Ein- und Ausschalten Wenn Sie die Innenbeleuchtung ein- oder ausschalten möchten, drücken Sie die Tasten Lamp/ Lampe gleichzeitig. Sie können die Beleuchtung nur anschalten, wenn der Trockner an das Stromnetz angeschlossen ist. Wenn Sie die Trommelbeleuchtung nicht innerhalb von 5 Minuten wieder ausschalten, übernimmt der Trockner dies automatisch für Sie. Betriebsanleitung, Tipps _21 SDC18809-02805B-01_DE.indd 21 2010-06-21 ¿ÀÈÄ 6:08:17 Betriebsanleitung, Tipps TROCKENGESTELL Installieren des Trocknerfachs

1. Öffnen Sie die Gerätetür des Trockners

2. Legen Sie das Trocknerfach so in die Trommel, dass der Vorsprung am Trocknerfach auf dem

Gehäuse des Fusselfilters liegt.

3. Legen Sie die hinteren Beine in die zwei Vertiefungen auf der Hinterwand des Trockners und

drücken Sie dann mittig auf das Trocknerfach, um es zu fixieren.

4. Stellen Sie die Sachen, die getrocknet werden sollen, so in das Fach, dass ausreichend Platz

bleibt, damit die Luft dazwischen zirkulieren kann.

5. Schließen Sie die Gerätetür des Trockners.

6. Drücken Sie die Netztaste.

7. Wählen Sie mit dem Programmwahlschalter das Zeitprogramm, stellen Sie die Zeit ein und

drücken Sie dann die Taste Droogrek/Séchoir (Trockengestell).

• Sie können Trockenzeiten von bis zu 90 Minuten einstellen. Die Temperatur ist automatisch auf „Niedrig“ eingestellt, und sie kann nicht geändert werden. Wählen Sie eine Zeit entsprechend der Feuchtigkeit und dem Gewicht der Sachen. Starten Sie den Trockner. Es kann erforderlich sein, den Tijd instellen noch einmal einzustellen, wenn eine längere Trocknungszeit erforderlich ist.
• Wenn Sie ein Zeitprogramm ohne den Programmwahlschalter einstellen, wird die Taste Droogrek/Séchoir (Trockengestell) nicht gewählt.

8. Drücken Sie die Start/Pause-Taste.

Fachtrockner EMPFOHLENE SACHEN HINWEIS: (MAX 1.5 kg) Waschbare Sweatshirts (Falten und flach auf das Gestell legen) Spielzeuge mit Füllung Wenn Sie Sachen auf dem Gestell trocknen, müssen Sie (gefüllt mit Baumwolle oder Polyester) sie falten und so auf das Gestell legen, dass sie nicht knittern. Spielzeuge mit Füllung (gefüllt mit Schaum oder Gummi) Kopfkissen mit Schaumgummi Um Sportschuhe zu trocknen, stellen Sie die Schuhe mit Turnschuhe den Sohlen nach unten auf das Regal. WARNUNG VORSICHT Beim Trocknen mit hoher Temperatur können Schaumgummi-, Kunststoff- oder Gummiteile an den Sachen beschädigt werden und Brandgefahr verursachen. Das Gerät kann beschädigt werden, wenn Sie Schuhe darin trocknen. Verwenden Sie daher zum Trocknen von Schuhen das Programm Droogrek/Séchoir (Trockengestell). 22_ Betriebsanleitung, Tipps SDC18809-02805B-01_DE.indd 22 2010-06-21 ¿ÀÈÄ 6:08:18

Trocknen Sie nur eine Waschladung gleichzeitig. Mischladungen mit schweren und leichten Stoffen trocknen unterschiedlich. Dies kann dazu führen, dass die leichten Stoffe trocken sind, während die schwere Stoffe am Ende des Trockenprogramms noch feucht sind. Legen Sie ähnliche Sachen in Ihren Trockner, wenn nur ein oder zwei Kleidungsstücke getrocknet werden müssen. Damit verbessern Sie die Bewegung in der Trommel und somit die Trocknungswirkung. Durch Überladen schränken Sie die Bewegung der Wäsche in der Trommel ein. Dies führt zu ungleichmäßiger Trocknung und bei manchen Stoffen zu übermäßigem Verknittern. Trocknen Sie die Wäsche nur, nachdem sie in einer entsprechenden Waschmaschine geschleudert wurde. Ungewaschene Textilien sollten nicht getrocknet werden. Textilien, die mit Öl, Alkohol, Benzin usw. in Kontakt gekommen sind, dürfen nicht getrocknet werden. ERSTE SCHRITTE

1. Beladen Sie den Trockner – NICHT ÜBERLADEN.

2. Schließen Sie die Gerätetür.

3. Wählen Sie das geeignete Waschprogramm und die Zusatzoptionen für die Wäsche (siehe Seite 20 und

4. Drücken Sie die Start/Pause-Taste.

5. Die Trockneranzeige leuchtet auf.

6. Die geschätzte Programmdauer erscheint in der Anzeige.

Die angezeigte Zeit kann schwanken, damit die restliche Trockenzeit genauer wiedergegeben wird.

Am Ende des Trockenprogramms wird im Display „Ende“ angezeigt. Durch Drücken der Netztaste brechen Sie das Programm ab und halten den Trockner an. Die LEDs „Trockenprogramm“, „Kühlprogramm“ und „Knitterschutzprogramm“ leuchten, solange das entsprechend Programm läuft. Betriebsanleitung, Tipps _23 SDC18809-02805B-01_DE.indd 23 2010-06-21 ¿ÀÈÄ 6:08:18 Reinigung und Pflege

Nach jedem Trocknen. Um die Programmdauer zu verkürzen. Um mehr Energieeffizienz zu ermöglichen. Verwenden Sie Ihren Trockner nicht, wenn der Filter nicht eingesetzt ist. VORSICHT Es besteht die Gefahr der Beschädigung von Wäsche, wenn Sie Wäsche ohne Filtereinsatz trocknen.

Einmal im Monat Mit Wasser Wenn Sie den Kondensator längere Zeit nicht reinigen, kann die Trocknungswirkung zurückgehen. VORSICHT BEDIENFELD Reinigen Sie es mit einem weichen, feuchten Tuch. Verwenden Sie keine Scheuermittel. Sprühen Sie keine Reinigungsmittel auf das Bedienfeld. Die Oberfläche des Bedienfelds kann durch bestimmte Vorbehandlungsmittel und Fleckentferner beschädigt werden. Wenden Sie solche Mittel nur in sicherer Entfernung vom Trockner an und wischen Sie eventuelle Reste bzw. versehentlich aufgesprühte Rückstände sofort auf. TROMMEL Entfernen Sie Flecken von z. B. Buntstiften, Tinte oder Stofffarbe (von neuen Sachen wie Handtüchern oder Jeans) mit einem Allesreiniger. Lassen Sie alte Handtücher oder Stoffreste im Gerät „trocknen“, um Rückstände von Flecken- oder Waschmittel zu entfernen. Nachdem Sie diese Arbeit durchgeführt haben, können die Flecken zwar möglicherweise immer noch zu sehen sein, sie sollten aber nicht mehr auf nachfolgende Trocknerladungen abfärben.

TROMMEL AUS ROSTFREIEM STAHL

Um die Trommel aus rostfreiem Stahl zu reinigen, verwenden Sie ein feuchtes Tuch mit einem milden, für Oberflächen aus rostfreiem Stahl geeigneten Reinigungsmittel. Wischen Sie Rückstände von Reinigungsmitteln auf und trocknen Sie die Trommel mit einem sauberen Tuch. TROCKNERGEHÄUSE Der ganze Trockner besitzt ein Hochglanzfinish. Reinigen Sie ihn mit einem weichen, feuchten Tuch. Verwenden Sie keine Scheuermittel. Schützen Sie die Oberfläche vor scharfen Gegenständen, da diese das Hochglanzfinish zerkratzen oder beschädigen können. Stellen Sie keine schweren oder scharfen Gegenstände oder eine Waschmitteltonne auf den Trockner. Bewahren Sie sie auf dem gekauften Sockel oder in einer separaten Lagerbox auf. 24_ Reinigung und Pflege SDC18809-02805B-01_DE.indd 24 2010-06-21 ¿ÀÈÄ 6:08:18

1. Ziehen Sie den Wasserbehälter nach vorn, um ihn zu lösen.

2. Lassen Sie das Kondenswasser aus dem Wasserbehälter ab.

• Lassen Sie das Kondenswasser nach jedem Trocknen aus dem Wasserbehälter ab. WARNUNG

03 PFLEGE UND REINIGUNG

Der Wasserbehälter ist schwer. Halten Sie ihn deshalb mit VORSICHT beiden Händen fest, wenn Sie ihn also aus dem Gerät entfernen. Achten Sie darauf, dass kein Wasser aus dem Behälter spritzt. Abwasserstutzen Sie sollten das Wasser nach jedem Einsatz des Geräts ablassen, weil ansonsten die Gefahr des Wasseraustritts besteht. Wenn Sie den Wasserbehälter leeren und die Starttaste drücken, wird das „Behälter voll“( ) in der LED-Anzeige ausgeschaltet.

1. Öffnen Sie die Gerätetür, und ziehen Sie den Filter nach

oben heraus. Filtereinsatz

2. Öffnen und reinigen Sie den Filtereinsatz.

• Reinigen Sie den Filtereinsatz nachdem Sie den Trockner verwendet haben.

• Wenn Sie den Filtereinsatz nach der angegebenen Nutzungszeit nicht reinigen, sinkt die Trocknungsleistung und es besteht Brandgefahr. Achten Sie deshalb darauf, stets die VORSICHT Reinigungsintervalle für den Filtereinsatz einzuhalten.
• Wenn der Filtereinsatz beschädigt oder zerbrochen ist, sinkt da die Trocknungsleistung und es besteht Brandgefahr. Achten Sie deshalb darauf, den Filtereinsatz in diesem Fall zu tauschen.
• Reinigen Sie den Filtereinsatz nach jedem Trocknen.
• Wenn die Filteroberfläche feucht ist, verwenden Sie den Filter erst, nachdem er vollständig getrocknet ist.
• Wenn Sie den Filtereinsatz säubern und die Starttaste drücken, wird das Filter-( LED-Anzeige ausgeschaltet. ) in der Reinigung und Pflege _25 SDC18809-02805B-01_DE.indd 25 2010-06-21 ¿ÀÈÄ 6:08:19 Reinigung und Pflege

REINIGEN DER KONDENSATORBAUGRUPPE

1. Öffnen Sie die Abdeckung des Kondensatorfachs.

2. Lösen Sie die Kondensatorhalterung.

Kondensatorhalterung

3. Entnehmen Sie den Kondensator.

4. Reinigen Sie den Kondensator gründlich unter fließendem

Wasser aus dem Hahn. Lassen Sie ihn von Wasser durchströmen. VORSICHT

• Wenn Sie den Kondensator nach der angegebenen Nutzungszeit nicht reinigen, sinkt da die Trocknungsleistung. Achten Sie deshalb darauf, stets die Reinigungsintervalle für den Kondensator einzuhalten.
• Reinigen Sie ihn einmal im Monat
• Wenn Sie den Kondensator nach dem Reinigen montieren, vergewissern Sie sich, dass die Kondensatorhalterung fixiert ist. 26_ Reinigung und Pflege SDC18809-02805B-01_DE.indd 26 2010-06-21 ¿ÀÈÄ 6:08:20 Pflegehinweise PFLEGEHINWEISE Beachten Sie die Pflegehinweise auf dem Etikett oder die Anweisungen des Herstellers bei besonderen Wäschestücken. Wenn kein Pflegeetikett vorhanden ist, halten Sie sich an die folgenden Informationen.

Befolgen Sie die Pflegeanweisungen auf dem Etikett oder trocknen Sie die Wäschestücke bei hoher Temperatur auf dem Baumwollschrank. Vergewissern Sie sich, dass die Wäschestücke gründlich getrocknet sind, ehe Sie sie verwenden oder weglegen. Um gleichmäßige Trocknung zu erzielen, ist möglicherweise eine Neuanordnung erforderlich. Verwenden Sie das Baumwollprogramm für schranktrockene Wäsche und geben Sie immer nur ein Laken in den Trockner, damit es gut verwirbelt wird. Vergewissern Sie sich, dass die Wäschestücke gründlich getrocknet sind, ehe Sie sie verwenden oder weglegen. Stoffwindeln

Verwenden Sie das Baumwollprogramm für schranktrockene Wäsche und stellen Sie eine hohe Temperatur ein, um weiche und kuschelige Windeln zu erhalten. Wäsche mit Daunenfüllung (Jacken, Schlafsäcke, Bettdecken usw.)

Verwenden Sie das Baumwollprogramm für schranktrockene Wäsche und stellen Sie eine niedrige Temperatur ein. Wenn Sie ein paar trockene Handtücher dazugeben, verkürzen Sie die Trockenzeit und absorbieren Feuchtigkeit. Schaumgummi (Rutschsicherungen, gefüllte Spielzeuge, Schulterpolster usw.)

Kunststoff (Duschvorhänge, Gartenmöbelabdeckungen usw.)

04 TIPPS FÜR DIE WÄSCHE

Bettlaken und Bettdecken KEINESFALLS bei hoher Temperatur trocknen. Verwenden Sie dafür das Kaltluftprogramm (keine Wärmezufuhr). WARNUNG – Wenn Sie ein Gummiteil mit Wärme trocknen, kann es beschädigt werden oder einen Brand verursachen. Verwenden Sie das Baumwollprogramm für schranktrockene Wäsche. Geben Sie ein paar trockene Handtücher hinzu, um die Verwirbelung zu unterstützen und das Wäschestück aufzuschütteln. KEINESFALLS Kapok- oder Schaumstoffkissen im Trockner trocknen. Verwenden Sie dafür das Kaltluftprogramm. Verwenden Sie das Kaltluft- oder das Zeitprogramm bei niedriger Temperatureinstellung. Beachten Sie die Hinweise auf dem Pflegeetikett. UNBEDINGT VERMEIDEN:

• Glasfaserstoffe (Gardinen, Vorhänge usw.).
• Wolle, sofern nicht auf dem Etikett gestattet.
• Wäschestücke mit erheblichen Mengen Pflanzen- oder Bratenöl. Pflegehinweise _27 SDC18809-02805B-01_DE.indd 27 2010-06-21 ¿ÀÈÄ 6:08:20 Fehlersuche ÜBERPRÜFEN SIE DIE FOLGENDEN LÖSUNGEN, WENN IHR TROCKNER BESTIMMTE PROBLEME HAT. PROBLEM LÖSUNG Er geht nicht an.

Das Gerät heizt nicht.

Der Trockner trocknet die Wäsche nicht.

Prüfen Sie, ob die Tür fest geschlossen ist. Vergewissern Sie sich, dass das Netzkabel mit einer Strom führenden Steckdose verbunden ist. Überprüfen Sie die Automatik- und Schmelzsicherungen in Ihrem Sicherungskasten. Drücken Sie die Start/Pause-Taste noch einmal, wenn Sie während des Programms die Tür geöffnet haben. Lassen Sie das Kondenswasser aus dem Wasserbehälter ab. Säubern Sie den Filtereinsatz Überprüfen Sie die Automatik- und Schmelzsicherungen in Ihrem Sicherungskasten. Wählen Sie eine andere Wärmestufe als Kaltluft aus. Überprüfen Sie den Filtereinsatz und den Kondensator und reinigen Sie sie nötigenfalls Möglicherweise befindet sich der Trockner in der Abkühlungsphase des Programms. Prüfen Sie alle obigen Punkte ab und außerdem: Überladen Sie den Trockner nicht. 1 Waschmaschinenladung = 1 Trocknerladung. Trennen Sie schwere Wäsche von leichter. Große Teile wie Laken oder Bettdecken müssen möglicherweise neu angeordnet werden, um gleichmäßige Trocknung zu ermöglichen. Vergewissern Sie sich, dass das Wasser aus dem Trockner richtig abläuft, damit das Gerät das Wasser aus der Wäsche adäquat herausziehen kann. Möglicherweise ist die Wäschemenge zu klein, um richtig verwirbelt zu werden. Geben Sie ein paar Handtücher dazu. Säubern Sie den Filtereinsatz Reinigen Sie den Kondensator. Überprüfen Sie, ob der Kühlluftauslass blockiert ist. Überprüfen Sie die Wäsche auf Gegenstände wie Münzen, lose Knöpfe, Nägel usw. und entfernen Sie diese sofort. Achten Sie darauf, dass der Trockner, wie in der Installationsanleitung beschrieben, genau waagerecht steht. Es ist aufgrund der hohen Luftgeschwindigkeit in der Trommel und am Lüfter normal, dass der Trockner summt. 28_ Fehlersuche SDC18809-02805B-01_DE.indd 28 2010-06-21 ¿ÀÈÄ 6:08:20 PROBLEM LÖSUNG Das Gerät trocknet ungleichmäßig.

Der Trockner schaltet sich ab, ehe die Wäsche trocken ist

Fusseln auf der Wäsche

Kleidung trotz Knitterschutz verknittert

Gerüche bleiben auch nach dem Auffrischen in der Kleidung.

Haushaltsgerüche von Farben, Lacken, starken Reinigungsmitteln usw. können zusammen mit der Umgebungsluft in den Trockner gelangen. Das ist normal, da der Trockner Luft aus dem Zimmer ansaugt, erhitzt, durch die Trommel zieht und dann nach außen befördert. Wenn solche Gerüche in der Luft liegen, lüften Sie das Zimmer vor dem Einsatz des Trockners gründlich durch. 05 FEHLERBEHEBUN

Nähte, Taschen und andere, ähnlich schwere Teile werden möglicherweise nicht ganz trocken, wenn der Rest der Wäsche bereits den gewählten Trocknungsgrad erreicht hat. Dies ist normal. Wählen Sie nötigenfalls die Einstellung „Extratrocken“. Wenn ein schweres Wäschestück zusammen mit einer Ladung leichter Wäsche (z. B. ein Handtuch zusammen mit Bettlaken) getrocknet wird, ist es möglich, dass das schwere Wäschestück nicht ganz trocken wird, wenn der Rest der Wäsche schon den gewähltenTrocknungsgrad erreicht hat. Trennen Sie schwere Wäsche von leichter, um optimale Trocknung zu erreichen. Die Wäschemenge im Trockner ist zu klein. Geben Sie weitere Sachen oder einige Handtücher hinzu und starten Sie das Programm neu. Die Wäschemenge im Trockner ist zu groß. Nehmen Sie einige Sachen heraus und starten Sie den Trockner neu. Stellen Sie sicher, dass der Fusselfilter vor jedem Einsatz gesäubert wird. Bei mancher Wäsche, die in starkem Maße Fusseln erzeugt, kann es notwendig sein, den Filtereinsatz auch während des Programms zu reinigen. Manche Stoffe erzeugen besonders viele Fusseln (z. B. Frotteehandtücher). Diese sollten getrennt von Kleidung getrocknet werden, die in besonderem Maße Fusseln anziehen (zum Beispiel: schwarze Leinenhose). Teilen Sie größere Ladungen zum Trocknen in mehrere kleinere Ladungen auf. Kontrollieren Sie die Taschen gründlich, ehe Sie die Wäsche trocknen. Kleine Ladungen mit 1 bis 4 Wäschestücken sind am besten geeignet. Laden Sie weniger Wäsche in den Trockner. Laden Sie ähnliche Wäschesorten in den Trockner. Stoffe mit starken Gerüchen sollten gewaschen werden. Fehlersuche _29 SDC18809-02805B-01_DE.indd 29 2010-06-21 ¿ÀÈÄ 6:08:20 Fehlersuche INFORMATIONSCODES Es werden möglicherweise Informationscodes angezeigt, damit Sie besser verstehen können, was Ihr Trockner gerade macht. ANGEZEIGTER FEHLER BEDEUTUNG LÖSUNG Verstopfter Filter behindert Luftzirkulation. Säubern Sie den Filtereinsatz oder Kondensator. Wenden Sie sich an den Kundendienst, wenn das Problem bestehen bleibt.

Einschalten des Trockners bei geöffneter Tür Schließen Sie die Gerätetür und schalten Sie den Trockner wieder ein. Wenden Sie sich an den Kundendienst, wenn das Problem bestehen bleibt.

Die Tür schließt nicht richtig Setzen Sie sich mit dem Kundendienst in Verbindung.

Taste länger als 30 Sekunden gedrückt Stellen Sie sicher, dass keine Taste ständig gedrückt wird. Versuchen Sie, das Programm neu zu starten. Wenden Sie sich an den Kundendienst, wenn das Problem bestehen bleibt.

Verstopfter Filter behindert Luftzirkulation. Unzulässige Heiztemperatur beim Betrieb des Trockners. Säubern Sie den Filtereinsatz oder Kondensator. Wenden Sie sich an den Kundendienst, wenn das Problem bestehen bleibt.

Das EEPROM tauscht die Daten nicht richtig aus Versuchen Sie, das Programm neu zu starten. Wenden Sie sich an den Kundendienst, wenn das Problem bestehen bleibt.

Der Motor arbeitet nicht richtig. Versuchen Sie, das Programm neu zu starten. Wenden Sie sich an den Kundendienst, wenn das Problem bestehen bleibt.

Der Wasserbehälter ist voller Wasser. Die Abwasserpumpe ist defekt. Leeren Sie den Wasserbehälter und starten Sie neu. Wenden Sie sich an den Kundendienst, wenn das Problem bestehen bleibt. tE2 tE4 Bei Codes, die nicht oben aufgeführt sind, oder wenn die empfohlene Lösung nicht weiterhilft, setzen Sie sich bitte mit dem Samsung Kundendienst oder Ihrem Fachhändler in Verbindung. 30_ Fehlersuche SDC18809-02805B-01_DE.indd 30 2010-06-21 ¿ÀÈÄ 6:08:20 Anhang

ERKLÄRUNG DER PFLEGESYMBOLE

Waschprogramm Besondere Hinweise Warnsymbole für das Waschen Normal Trocknen auf der Leine/ Aufhängen Nicht waschen Bügelfrei / Knitterfrei / Knitterschutz Tropfnass trocknen Nicht wringen Empfindliches/ Feinwäsche Liegend trocknen Nicht bleichen Leistungswahlschalter Nicht im Trockner trocknen Wassertemperatur** Hoch Kein Dampf (beim Bügeln) Heiß Mittel Nicht bügeln Warm Niedrig Kalt Jede Temperatur Chemische Reinigung Keine Wärme/Luft Nicht chemisch reinigen Handwäsche Bleichen 06 ANHANG Die folgenden Symbole sind Pflegehinweise für Bekleidung. Die Pflegehinweise für Wäsche umfassen Symbole für das Waschen, Bleichen, Trocknen und Bügeln sowie ggf. Reinigungshinweise. Die Verwendung dieser Symbole gewährleistet die Einheitlichkeit zwischen den verschiedenen Bekleidungsherstellern von einheimischer und importierter Textilien. Befolgen Sie die Pflegehinweise des Etiketts, um die Lebensdauer Ihrer Bekleidung zu maximieren und Probleme beim Waschen zu vermindern. Chemische Reinigung Jedes Bleichmittel (bei Bedarf) Bügeltrocken oder Dampftemperaturen Trocknen auf der Leine/ Aufhängen Nur chlorfrei (farbecht) Bleichmittel (bei Bedarf) Hoch Tropfnass trocknen Trockenprogramm Mittel Liegend trocknen Früher Normal Bügelfrei / Knitterfrei / Knitterschutz Empfindliches/ Feinwäsche ** Die Punktsymbole geben die geeignete Waschtemperatur für verschiedene Wäschearten an. Der Temperaturbereich „Heiß“ ist 41 – 52 °C, für „Warm“ 29 – 41 °C und für „Kalt“ 16 – 29 C. (Die Wassertemperatur muss mindestens 16 °C betragen, damit das Waschmittel wirken und effektiv reinigen kann.) Anhang _31 SDC18809-02805B-01_DE.indd 31 2010-06-21 ¿ÀÈÄ 6:08:20 Anhang UMWELTSCHUTZ-HINWEISE Dieses Gerät ist aus wiederverwertbaren Materialien hergestellt. Beachten Sie bei der Entsorgung von Altgeräten die geltenden Normen und Gesetze. Schneiden Sie das Netzkabel durch, damit die Waschmaschine nicht mehr an eine Stromquelle angeschlossen werden kann. Entfernen Sie die Gerätetür, um zu verhindern, dass spielende Kinder sich versehentlich in der Trommel einschließen. KONFORMITÄTSHINWEISE Das Gerät entspricht den europäischen Sicherheitsnormen sowie der EG-Richtlinie 93/68 und der Norm EN

ABMESSUNGEN TYP FRONTLADER-TROCKNER A. Höhe 84,8 cm B. Breite 59,8 cm C. Tiefe bei um 90° geöffneter Tür 108,6 cm D. Tiefe 63,4 cm GEWICHT

NENNLEISTUNG DES HEIZELEMENTS

ENERGIEVERBRAUCH Trommelbeleuchtung 2500 W (1750 W + 750 W) OHNE HEIZUNG 175 W MIT HEIZUNG 2675 W LED (modellabhängig) Wenden Sie sich an unseren Kundendienst, wenn die LED ausgetauscht werden muss. 32_ Anhang SDC18809-02805B-01_DE.indd 32 2010-06-21 ¿ÀÈÄ 6:08:25

ÜBERSICHT ÜBER DIE WASCHPROGRAMME

Sportsachen 1,5 Früher

Extratrocken Baumwolle Schranktrocken Pflegeleichtes Schranktrocken

Bügeltrocken 06 ANHANG Programm Max. Wrinkle Wäschemenge Kaltluft Programmen- Individual- Mischgewe- Innenbeleu- Prevent Signalton Temp(in kg) Dauer Dauer eratur devorwahl progamm bealarm chtung aus (Knitter(Trockengewicht (min) schutz) der Wäsche)

• Wolle M1006 (Nummer der Woolmark-Genehmigung) Superfeinwäsche

• Je nach prozentualem Wollanteil in der Wäsche kann sich die Zeit um bis zu 43 Minuten verlängern. Anhang _33 SDC18809-02805B-01_DE.indd 33 2010-06-21 ¿ÀÈÄ 6:08:25 Anhang VERBRAUCHSDATEN Programm Höchstdrehzahl einer Wäschemenge Haushaltswaschmaschine (in kg)* (U/min) Energieverbrauch (kWh) Dauer (Minuten) Baumwollprogramm für schranktrockene Wäsche

1000 (60 % Restfeuchtigkeit)** 1400 (50 % Restfeuchtigkeit) 4,49 4,18

Baumwollprogramm für bügeltrockene Wäsche

1000 (60 % Restfeuchtigkeit)** 1400 (50 % Restfeuchtigkeit) 3,96 3,44

1. * : Trockengewicht der Wäsche

** : EN 61121:2005-Testprogramm

2. Alle Daten ohne Sternchen wurden mit Hilfe von EN 61121:2005 berechnet.

Die Verbrauchsdaten können von den obigen Nennwerten abweichen, wenn Wäschemenge, Textilart, Restfeuchtigkeit nach dem Schleudern oder abweichende Stromversorgungsdaten vorliegen und zusätzliche Optionen gewählt werden 34_ Anhang SDC18809-02805B-01_DE.indd 34 2010-06-21 ¿ÀÈÄ 6:08:25 Notizen SDC18809-02805B-01_DE.indd 35 2010-06-21 ¿ÀÈÄ 6:08:25 FRAGEN ODER HINWEISE? Land

www.samsung.com GERMANY 01805 - SAMSUNG (726-7864 € 0,14/Min) www.samsung.com BELGIUM 02-201-24-18 www.Samsung.com/be (Flämisch) www.samsung.com/be_fr (Französisch) LUXEMBURG
