EKCBR 2514 COMFORT - Kühl-Gefrier-Kombination LIEBHERR - Kostenlose Bedienungsanleitung

Produkttyp	Kühl-Gefrierkombination
Marke	Liebherr
Modell	EKCBR 2514 COMFORT
Höhe (Modell 10/6)	1262 mm
Geschätzte Breite	600 mm
Geschätzte Tiefe	650 mm
Stromversorgung	220-240 V, 50 Hz
SuperCool-Funktion	Ja, schnelles Kühlen von Lebensmitteln
Kindersicherung	Ja, aktivierbar/deaktivierbar
Innenbeleuchtung	LED (Laserklasse 1/1M)
Gefrierkapazität	Bis zu 2 kg/24h
Abtauart	Automatisch für den Kühlschrank, manuell für den Gefrierschrank
Klimaklasse	SN (+10°C bis +32°C)
Kältemittel	R600a (Menge auf dem Typenschild)
Reinigung	Warmes Wasser und mildes Reinigungsmittel, kein Dampfreiniger
Reparierbarkeit	Eingriffe nur durch den Kundendienst
Mitgeliefertes Zubehör	Lüftungsgitter, Abdeckungen, Griff usw.
Installation	Einbaugerät, erfordert Belüftung

Häufig gestellte Fragen - EKCBR 2514 COMFORT LIEBHERR

Wie stelle ich die Temperatur des Kühlschranks ein?

Drücken Sie die Taste Up/Down, bis die gewünschte Temperatur angezeigt wird (empfohlen: 5°C).

Wie aktiviere ich die SuperCool-Funktion?

Drücken Sie die Taste SuperCool. Das Symbol * erscheint auf dem Display. Die Funktion deaktiviert sich automatisch nach 6 Stunden.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Taste SuperCool 5 Sekunden lang gedrückt. Das Verriegelungssymbol erscheint. Wiederholen Sie den Vorgang zum Deaktivieren.

Was tun, wenn das Display F1 anzeigt?

Dies zeigt einen Fehler an. Kontaktieren Sie den Kundendienst und geben Sie Typ, Servicenummer und Seriennummer an.

Wie taue ich den Gefrierschrank ab?

Ziehen Sie den Netzstecker, nehmen Sie die Lebensmittel heraus, öffnen Sie die Gefrierschranktür und warten Sie etwa 20 Minuten. Entfernen Sie das Eis manuell und reinigen Sie.

Was ist die maximale Gefrierkapazität?

Bis zu 2 kg frische Lebensmittel können in 24 Stunden eingefroren werden.

Kann ich den Kühlschrank in einer unbeheizten Garage installieren?

Ja, wenn die Umgebungstemperatur zwischen +10°C und +32°C liegt (Klimaklasse SN).

Wie ändere ich die Türanschlagrichtung?

Ein Umbausatz ist beim Händler erhältlich. Die Montageanleitung liegt dem Satz bei.

Wie reinige ich das Innere?

Verwenden Sie warmes Wasser und ein mildes Reinigungsmittel. Vermeiden Sie Dampfreiniger und scheuernde Produkte. Trocknen Sie nach der Reinigung gut ab.

Was tun, wenn der Kühlschrank nicht genug kühlt?

Überprüfen Sie die eingestellte Temperatur, die Belüftung, die Position in der Nähe einer Wärmequelle und ob der Thermostat einwandfrei funktioniert. Andernfalls kontaktieren Sie den Kundendienst.

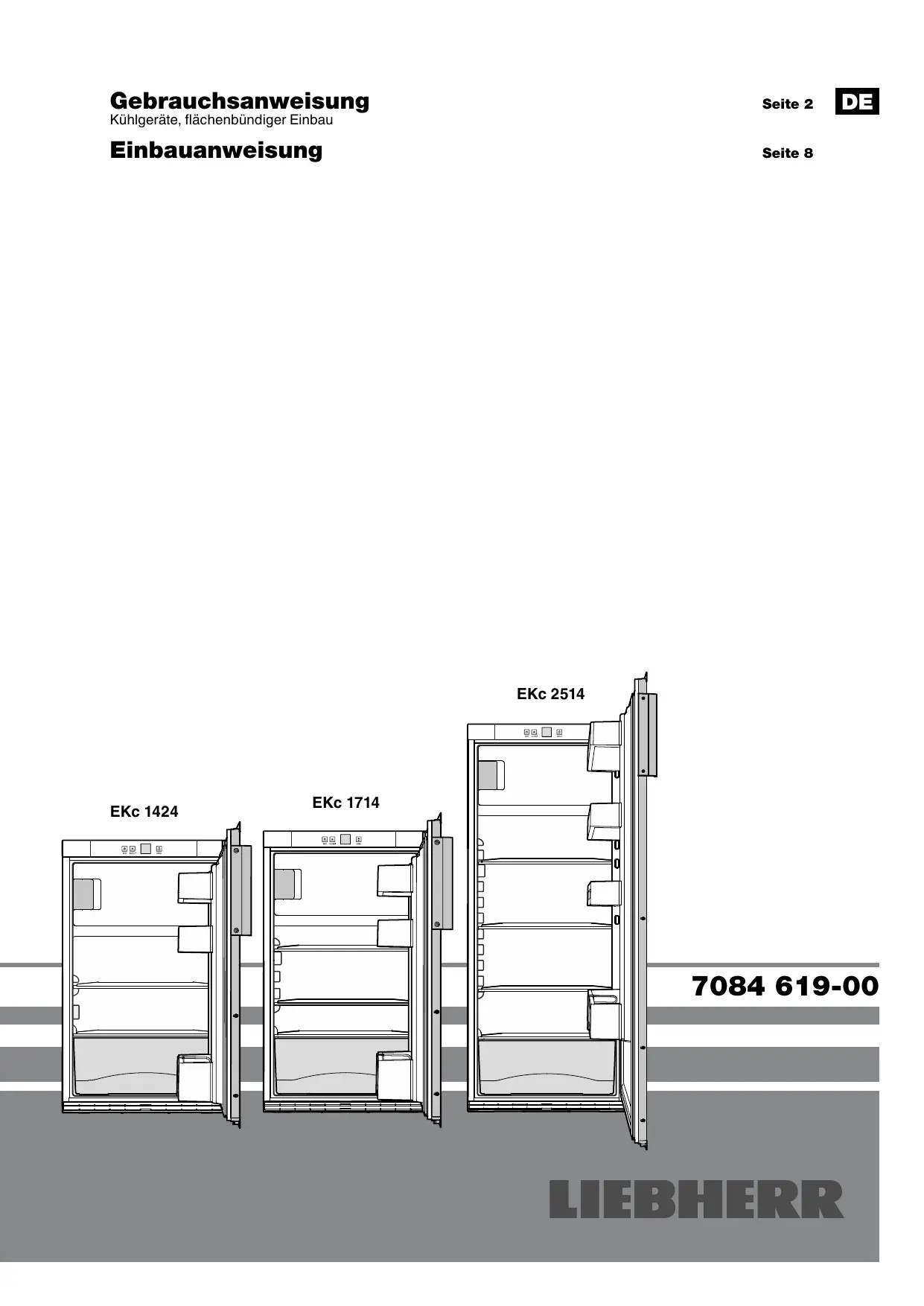

BEDIENUNGSANLEITUNG EKCBR 2514 COMFORT LIEBHERR

Gerätebeschreibung 2

Entsorgungshinweis 2

Sicherheits- und Warnhinweise 3

Einsatzbereich des Gerätes 3

Klimaklasse 4

Aufstellen 4

Elektrischer Anschluss. 4

Bedien- und Kontrollelemente 4

Gerat ein- und ausschalten 4

Temperatur einstellen 4

SuperCool 5

Kindersicherung. 5

Ausstattung 5

Innenbeleuchting 6

Kuhlen 6

Energie sparen 6

Gefrierfach 6

Einfrieren 6

Eiswurfel bereiten. 6

Abtauen 7

Reinigen 7

Störung. 7

Außer Betrieb setzen 7

Mitgelieferte Zubehörteile 8

GerätemaBe 8

EinbaumaBe 9

DekorplattenmaBe. 9

Dekorplattenmontage. 9

Einbau des Gerätes 10

Turanschlag wechseln 11

Entsorgungshinweis

Das Gerät enthalt wertvolle Materialien und ist einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Das ausgediente Gerät beim Abtransport am Kältekreislauf nicht beschädigen, damit das enthaltene Kältemittel (Angaben auf dem Typenschild) und das Öl nicht unkontrolliert entweichen können.

• Gerät unbrauchbar machen.
• Netzsteckerziehen.
• Anschlusskabel durchtrennen.

WARNING

Erstickungsgefahr durch Verpackungsmaterial und Folien!

Kinder nicht mit Verpackungsmaterialenfahren halten.

Das Verpackungsmaterial zu einer offiziellen Sammelstelle bringen.

Gerätebeschreibung

① Bedien- und Kontrollelemente
② Versetbarer Turabsteller
③ Gefrierfach
④ Geteilte Abstellfläche
⑤ Versetzbare Abstellfläche
⑥ Gemuselade
⑦ Typenschild

Sicherheits- und Warnhinweise

• Um Personen- und Sachschäden zu vermeiden, sollte das Gerät von zwei Personen ausgepackt und aufgestellt werden.
• Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.
• Zur Gewährleistungs eines sicheren Betriebes das Gerät nur nach Angaben der Gebrauchsanleitung montieren und anschließen.
• Im Fehlerfall Gerät vom Netz trennen. Netzsteckerziehen oder Sicherung auslösen bzw. herausdrehen.
• Nicht am Anschlusskabel, sondern am Steckerziehen, um das Gerät vom Netz zu trennen.
• Reparaturen und Eingriffe an dem Gerät nur vom Kundendienst ausführten setzen, sonst können erhebliche Gefahren für den Benutzer entstehen. Gleiches gilt für das Wechseln der Netzanschlussleitung.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren. Beim Transport und beim Reinigen des Gerätes darauf auf achten, dass der Kältekreislauf nicht beschädigt wird. Bei Beschädigungen Zündquellen fernhalten und den Raum gut durchlügen.
• Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerätspiel. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Vermeiden Sie dauernden Hautkontakt mit kalten Oberflächen oder Kuhl-/Gefriergut. Es kann zu Schmerzen, Taubheitsgeführ und Erfrierungen führen. Bei länger dauerndem Hautkontakt Schutzmaßnahmenvorsehen, z. B. Handschuhe verwenden.

• Speiseeis, besonderss Wassereis oder Eiwurfel, nach dem Entnehmen nicht那么简单 und nicht zu kalt verzehren. Durch die tiefen Temperaturen besteht eine "Verbrennungsgefahr".

• Verzehren Sie keine überlagerten Lebensmittel, sie können zu einer Lebensmittelvergifting führen.

• Lagern Sie keine explosiven Stoffe oder Sprüh-dosen mit brennbaren Treibmitteln, wie z. B. Propan, Butan, Pentan usw., im Gerät. Eventuell austretende Gase konnten durch elektrische Bauteile entzündet werden. Sie erkennen solche Sprüh-dosen anderaufgedruckten Inhaltsangabe oder einem Flammensymbol.
• Keine elektrischen Geräte innerhalb des Gerätes benutzen.
  Die LED-Lichtleiste im Gerät dient der Beleuch-tung des Geräteinnenraumes. Sie ist nicht zur Raumbeleuchting geeignet.

Einsatzbereich des Gerätes

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln im tatsächlichen oder haushaltsähnlichen Umfeld.

Hierzu zählt z. B. dieutzung

• in Personalkuchen, Frühstücks pensionen,
• durch Gänge in Landhäusern, Hotels, Motels und anderen Unterkünften,
• beim Catering und ähnlichem Service im Großhandel.

Benutzen Sie das Gerät ausschließlich im haushaltsüblichen Rahmen. Alle anderen Anwendungsarten sind unzulässig.

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborprüparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffen und Produkten. Eine missbrächliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen.

Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgeführdeten Bereichen.

Klimaklasse

Die Klimaklasse gibt an, bei welcher Raumtemperatur das Gerät betrieben werden darf, um die volte Kälteleistung zu erreichen.

Die Klimaklasse ist am Typenschild aufgedrucht.

Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Klimaklasse Raumtemperatur

SN +10^ bis +32^

Das Gerät nicht außerhalb der angegebenen Raumtemperaturen betreiben!

Aufstellen

• Der Aufstellungsraum Ihres Gerätes muss lauter der Norm EN 378 pro 8g Kältemittelfullmenge R 600a ein Volumen von 1m^3 aufweisen, damit im Falle einer Leckage des Kältemittelkreislaufes kein zündfähiges Gas-Luft-Gemisch im Aufstellungsraum des Gerätes entstehen kann. Die Angabe der Kältemittelmengefinden Sie auf dem Typenschild im Geräteinnenraum.
• Das Gerät nur in eingebautem Zustand betreiben.
• Lüftungsöffnungen bzw. -gitter nicht abdecken.

Elektrischer Anschluss

Das Gerät nur mit Wechselstrom betreiben.

Die zulässige Spannung und Frequenz ist am Typenschild aufgedrucht. Die Position des Typenschildes ist im Kapitel Geräte-beschreibung ersichtlich.

Die Steckdose muss vorschäftsmäßig geerdet und elektrisch abgesichert sein.

Der Auslösestrom der Sicherung muss zwischen 10 A und 16 A liegen.

Die Steckdosearf sich nicht hinter dem Gerät befinden und mussleicht erreichbar sein.

Das Gerät nicht über Verlängerungskabel oder Verteilersteckdosen anschließen.

Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel- bzw. Drehstrom) oder Energiesparstecker verwenden. Beschäftigungsgefahr für die Elektronik!

Bedien- und Kontrollelemente

On/Off

SuperCool

(1)

(2)
Up/Down

① Temperaturanzeige(Display)
② Temperatureinstalltaste
③ Ein-/Austaste
④ SuperCool-Taste (mit SuperCool schalten Sie das Kuhlteil auf hochste Abkühlleistung)

Symbole im Display

Menu Einstellmodus ist aktiv (Aktivieren der Kindersicherung)

Kindersicherung ist aktiv

* Symbol SuperCool ein

DEMO Präsentationsmodus ist aktiv

Gerä ein- und ausschalten

Einschalten

On/Off-Taste drücken, so dass die Temperaturanzeige leuchtet.

On/Off

Ausschalten

On/Off-Taste ca. 3 Sekunden drücken, so dass die Temperatur-anzeige dunkel ist.

Temperatur einstellen

Up/Down-Taste drucken, die Temperaturanzeige springt auf den nachstieferen Temperaturwert.

Up/Down-Taste so oft drücken, bis der gewünschte Wert angezeigt wird.

Up/Down

Empfehlenswerte Temperatureinstellung: 5^ . Im Gefrierteil stellt sich eine durchschnittliche Temperatur von ca. -18^ ein.

Die Temperatur im Innenraum stellt sich nach einer gewissen Betriebszeit auf den eingestillten Wert ein.

Erscheint in der Anzeige F1, liegt ein Fehler am Gerät vor. In thisem Fall den Kundendienst kontaktieren.

SuperCool

Durch Aktivieren von SuperCool sind die Temperatur im Kuhlteil auf den kältesten Wert. Es empfeht sich, wenn große Mengen Lebensmittel schnell abgekührt werden sollen.

Einschalten

SuperCool-Taste drucken.

Das Symbol * erscheint im Display.

SuperCool

Hinweis

SuperCool schaltet sich nach ca. 6 Stunden automatisch ab, kann jeder früher ausgeschaltet werden.

Ausschalten

SuperCool-Taste drucken. Das Symbol ±b erlischt.

Kindersicherung

Mit der Kindersicherung konnen Sie das Gerät vor ungewöltem Ausschalten sichern.

Kindersicherung aktivieren

SuperCool

5 Sek. drücken. Anzeige =

SuperCool

SuperCool

On/Off

Die Kindersicherung ist aktiviert.

Kindersicherung deaktivieren

SuperCool

5 Sek. drücken. Anzeige =

SuperCool

SuperCool

On/Off

Die Kindersicherung ist deaktiviert.

Ausstattung

Die Abstellflächen sind je nach Kuhlguthöhe versetzbar.

Glasplatte anheiten, Aussparung über Auflage ziehen undHigher oder tiefer einsetzen.

Geteilte Abstellfläche

Wenn Sie Platz für hohe Gebäußebenötigen, dann einfach die vorderhalbte Glasplatte vorsichtig unter die hintere Platte schieren.

Geteilte Abstellfläche in der Höhe versetzen

Halteteile abziehen und höher odertiefer auf die Auflagenoppen aufsetzen.

Türabsteller versetzen

Absteller senkrecht nach oben haben, nach vorne herausnahmen und in anderer Höhe in umgekehrter Reihenfolge wieder einsetzen.

Durch Verschieben des Flaschenhalters F können Sie Flaschen gegen Umkippen beim Turöffnen und -schlieren sichern.

Schubfach entnehmen.

Rollenschienen zum Reinigen entnahmen (nur EKc 2514).

Innenbeleuchting

Die Innenbeleuchung schaltet sich immer ein, wenn die Tur des Gerätes geöffnet wird.

Die Lichtintensität der LED-Beleuch-tung entspricht der Laserklasse 1/1M.

Achtung

Die Lichtabdeckungarf nur vom Kundendienst entfernt werden.

Wenn die Abdeckung entfernt wird, nicht mit optischen Linsen aus unmittelbarer Nähe direkt in die Beleuchting blichen. Die Augen konnen darauf geschädigt werden.

Kühlen

Einordnungsbeseipiel

① Butter,Kase
② Eier, Dosen, Tuben
③ Flaschen
④ Tiefkuhlkost, Eiswürfel
⑤ Backwaren, fertige Speisen, Getränke
⑥ Fleisch, Wurst, Molkereiprodukte
⑦ Obst, Gemüse, Salate, frische Krauter

Hinweis

Lebensmittel, die leicht Geruch oder Geschmack abgeben oder annehmen, sowie Flüssigkeiten immering geschlossenen Gefäßen oder abgedeckt aufbewahren.

Hochprozentigen Alkohol nur damit verschlossen und stehend lagern.

Energie sparen

• Immer auf gute Be- und Entlüftung achten. Lüftungsöffnungen bzw.-gitter nicht abdecken.
• Gerät nicht im Bereich direkter Sonnenbestrahlung, darüber Herd, Heizung und dergleichen aufstellen.
• Der Energieverbrauch ist abhängig von den Aufstellbedingungen, z. B. der Umgebungstemperatur.
• Gerat möglichst kurz offen.
• Lebensmittel sortiert einordnen.
• Warme Speisen einlagen: erst auf Zimmertemperatur abkühlen halten.
• Tiefkuhlgut im Kuhlraum auftauen.

Gefrierfach

• Alle Lebensmittel gut verpackt und abgedeckt aufbewahren. Reifbildung wird vermieden.
• Wenn im Gerät eine dicke Reifschicht ist: Gerät abtauen.

Gefrierfach

Im Gefrierfach konnen Sie bei einer Temperatur von -18^ und tiefer Tiefkuhlkost und Gefriergut mehrere Monate lagern, Eiswurfel bereiten und frische Lebensmittel einfrierten.

Die Lufttemperatur im Fach, gemessen mit Thermometer oder anderen Messgeräten, kann schwanken.

Einfrieren

Die frischen Lebensmittel sollen möglichst Schnell bis auf den Kern durchgefroren werden.

Es können bis zu max. 2kg / 24 Stunden eingefroren werden.

Die Temperatur auf 5^ oder kälter einstellen.
- 4 Stunden warten.
Die frischen Lebensmittel einlagen.
- Ca. 24 Stunden nach dem Einlagen sind die frischen Lebensmittel durchgefroren.
- Die Temperatur auf die übliche Einstellung zurückstellen.

Tiefkuhlkost (bereits gefrorene Ware) kann sofort ins kalte Fach eingelagert werden.

VORSICHT

Flaschen und Dosen mit Geträngen nicht einfrieren! Diese können beim Gefrieren platzen.

Hinweise zum Einfrieren

• Zum Verpacken gefrierergeignetes Material oder Gefäße verwenden.
• Die Packungen immer mit Datum und Inhalt beschreiben und die empfohlene Lagerdauer des Gefrierguts nicht überschreiben.
• Zum Auftauen immer nur so viel entnahmen, wie unmittelbar benötigt wird. Aufgetaute Lebensmittel möglichst schnell zu einem Fertiggericht welterverarbeiteten.

Die eingefrorenen Lebensmittel können folgendermaßen aufgetaut werden:

• im HeiBluftherd
• im Mikrowellengerät
• bei Raumtemperatur
• im Kuhlschrank

Eiswürfel bereiten

• Eisschale mit Wasser füssen.
• Eisschale in das Gerät stellen und gefrieren halten.
• Die Eiswürfellös sich aus der Schale durch Verwinden, oder wenn die Eisschale kurz unter fließendes Wasser gehalten wird.

Abtauen

Der Kuhlraum taut automatisch ab.

Gefrierfach

An den Wänden des Gefrierraums bildet sich nach längerer Betriebszeit eine Reif- bzw. Eisschicht. Sie erhöht den Energieverbrauch.

• Netzsteckerziehen oder Sicherungausschalten!
• Gefriergut in Papier oder Decken einschlagen und an einem kühlen Ort aufbewahren.
• Gerätetur und Gefrierfachtür während des Abtauvorgangs offen halten.
• Nach einer Abtauzeit von ca. 20 Minuten kann die Reif- bzw. Eissicht mit der Hand vom Innenbehälter gelöst und entfernt werden.
• Restliches Tauwasser mit einem Tuch aufnehmen und das Gerät reinigen.

VORSICHT

Beschädigungsgefahr des Kältekreislaufs und Entzündungsgefahr durch austretendes Kältemittel.

Zum Abtauen keine mechanischen Vorrichtungen oder andere künstliche Hilfsmittel verwenden, außer denen, die vom Hersteller empfohlen werden.

Reinigen

Vor dem Reinigen grundsatzlich das Gerät außer Betrieb setzen. Netzsteckerziehen oder Sicherung ausschalten!

• Innenraum und Ausstattungsteile und mit lauwarmem Wasser und etwas Spülmittel reinigen. Verwenden Sie keinesfalls sand-oder säurehaltige Putz- bzw. chemische Lösungsmittel.
• Achten Sie daraufuf, dass kein Reinigungswasser in die elektrischen Teile und in das Luftungsgitter dringt.
• Alles mit einem Tuch gut trocknen.
• Das Typenschild ander Geräteinnenseite nicht beschädigen oder entfernen - es ist wichtig für den Kundendienst.
  Die Ablauföffnung im Kuhlraum mit einem dūnnen Hilfsmittel, z. B. Wattestübchen oder ähnlichem, reinigen.

VORSICHT

Beschädigungsgefahr von Gerätekomponenten und Verletzungsgefahr durch freiendampf.

Das Gerät nicht mit Dampfreinigungsgeräten reinigen!

Störung

• Im Anzeigedisplay erscheint F1.
• Am Gerät liegt ein Fehler vor. Den Kundendienst kontaktieren.
• Beim Einsteckendes Netzsteckersläuft das Kälteaggregat nicht an, in der Temperaturanzeige wird jedoch ein Wert angezeigt.
• Der Präsentationsmodus ist aktiviert. Den Kundendienst kontaktieren.

Folgende Störungen können Sie durch Prüfender möglichen Ursachen selbst beheben:

• Das Gerät arbeitet nicht. Prüfen Sie, ob
• das Geräteingeschaltet ist,
• der Netzstecker richtig in der Steckdose ist,
• die Sicherung der Steckdose in Ordnung ist.

Die Gerausche sind zu laut. Prufen Sie, ob

• das Gerät fest auf dem Boden stehen,
• befindehende Möbel oder Gegenstände vom laufenden Kühlaggregat in Vibrationen gesetzt werden. Beachten Sie, dass Strömungsgeräuscheim Kältekreislauf nicht zuvermeiden sind.

Die Temperatur ist nicht ausreichend tief. Prüfen Sie
- die Einstellung nach Abschnitt „Temperatur einstellen“, wurde der richtige Wert eingestellt?
- ob das separat eingelegte Thermometer den richtigen Wert anzeigt.
- Ist die Entlüftung in Ordnung?
- Ist der Aufstellort zu dicht an einer Wärmequelle?

Wennkeiner o.g. Ursachen vorliegt und Sie die Störung nicht selbst beseitigen konnten, wenden Sie sichitte an die nachste Kundendienstelle. Teilen Sie die Typenbezeichnung ①, Service- ② und Serialnummer ③ des Typenschildes mit.

Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Außer Betrieb setzen

Wenn das Gerät langere Zeit außer Betrieb gesetzt wird: Gerät ausschalten, Netzsteckerziehen oder die vorgeschalteten Sicherungen auslösen bzw. Herausschrauben.

Gerät reinigen und die Tür geöffnet setzen, um Geruchsbildung zu vermeiden.

Das Gerat entspricht den einschlagigen Sicherheitsbestimmungen sowie den EG-Richtlinien 2004/108/EG und 2006/95/EG.

Mitgelieferte Zubehörteile

Lüftungsgitter (wird am Gerät unter montiert)

Abdeckungen

Montage links offen bei Turanschlag rechts.

Montage rechts offen bei Turanschlag links.

Abdeckung

Montage links unter bei Turanschlag rechts.

Montage rechts unten bei Turanschlag links.

Abdeckung für oberen Scharnierwinkel bei Turanschlag rechts

Abdeckung für oberen Scharnierwinkel bei Turanschlag links

Tügriff

Stopfen für Lagerbuchse in der Tur组织开展

Abdeckkappen für die Schrauben am Dekorrahmen

Schrauben zur Befestigung des Gerätes in der Nische

Hinweis

Der Beipackbeutel enthalt alle möglichen Teile für eine ganze Gerätereihe. Je nach Gerätotyp können Teile nach dem Einbau übrigbleiben.

Gerätemaße

Seitenansicht

Um Probleme beim Einbau des Gerätes und Schäden am Gerät zu vermeiden, die folgenden Voraussetzungen unbedingte inhalten!

Das Kuchenmöbel muss horizontal und vertikal ausgerichtet werden!

Minimale Wandsstärke des Möbelkorpus = 16 mm.

6/6 H=762mm

7/6 H=889mm

10/6 H=1270mm

In thisem Bereich kommt die Netzzuleitung aus der Rückseite des Gerätes.

Freie Länge der Netzzuleitung = 2000mm

Die Position der Steckdose unter Berücksichtigung dieser An-gaben wahren.

Die Steckdosearf sich nicht hinter dem Gerät befinden und mussleicht erreichbar sein.

Dekorplattenmaße

	Höhe	Breite	Dicke max.
6/6	677 mm	535 mm	2 mm
7/6	804 mm	535 mm	2 mm
10/6	1185 mm	535 mm	2 mm

Dekorplattenmontage

• Dekorrahmen ① abschrauben.
• Dekorrahmen ② nur lockern u vorn schieben.
• Dekorplatte ③ zwischen Dekorrahmen und Turschieben.
• Dekorrahmen ① mit Griff ④ anschrauben.
• Alle Dekorrahmen zurückschieben und festschrauben.

Einbau des Gerätes

1. Transportsicherung entfern.

1. Abdeckprofil aufsetzen.

Bei Geräten mit rechts angeschlagener Tur.

Bei Geräten mit links angeschlagener Tur.

1. Gerät in die Nische einschreiben und je nach gewünschter Optik in der Tiefe ausrichten.

Netzkabel zum Bereich der Steckdose hin verlegen.

Beim Einschieben des Gerätes darauf achten, dass das Netzkabel nicht beschädigt wird.

1. Das Gerät mit je zwei Schrauben durch die Scharniere befestigen.

1. Schrauben ① Iosen.
2. Winkel zur Möbelwand hin verschieben.
3. Schrauben ① festziehen
4. Schrauben (2) eindrehen.

Türanschlag wechseln

Die Geräte werden je nach Bestellung mit Türanschlag rechts oder links ausgeliefert.

Sollte Dennoch ein Wechsel des Turanschlags notwendig sein, so ist ein Umbausatz erforderlich.

Dieser kann über Fachhandel oder Ersatzteilverkauf bezogen werden.

Die Montageanleitung wird mit dem Umbausatz mitgeliefert.

7.

Luftungsgitter aufsetzen und einrasten.
