BEDIENUNGSANLEITUNG GS36NAIEP SIEMENS

(FCSBVDITBOMFJUVOH *OTUSVDUJPOGPS6TF .PEFE࣐FNQMPJ *TUSV[JPOJQFS*tVTP (FCSVJLTBBOXJK[JOH

de Inhaltsverzeichnis Sicherheits- und Warnhinweise 5 Hinweise zur Entsorgung 8 Lieferumfang 9 Aufstellort 9 Raumtemperatur und Belüftung beachten 10 Gerät anschließen 10 Gerät kennenlernen 11 Gerät einschalten 12 Temperatur einstellen 12 Alarmfunktionen 13 Nutzinhalt 13 Der Gefrierraum 14 Max. Gefriervermögen 14

Gefrieren und Lagern Frische Lebensmittel einfrieren Super-Gefrieren Gefriergut auftauen Ausstattung Gerät ausschalten und stilllegen Abtauen Gerät reinigen Energie sparen Betriebsgeräusche Kleine Störungen selbst beheben .... Geräte-Selbsttest Kundendienst

14 15 16 16 16 18 18 18 19 20 20 22 22

88 89 90 91 91 92 92 93 94 94 95 97 97

de deInhaltsverzeichnisdeGebrauchsanleitung

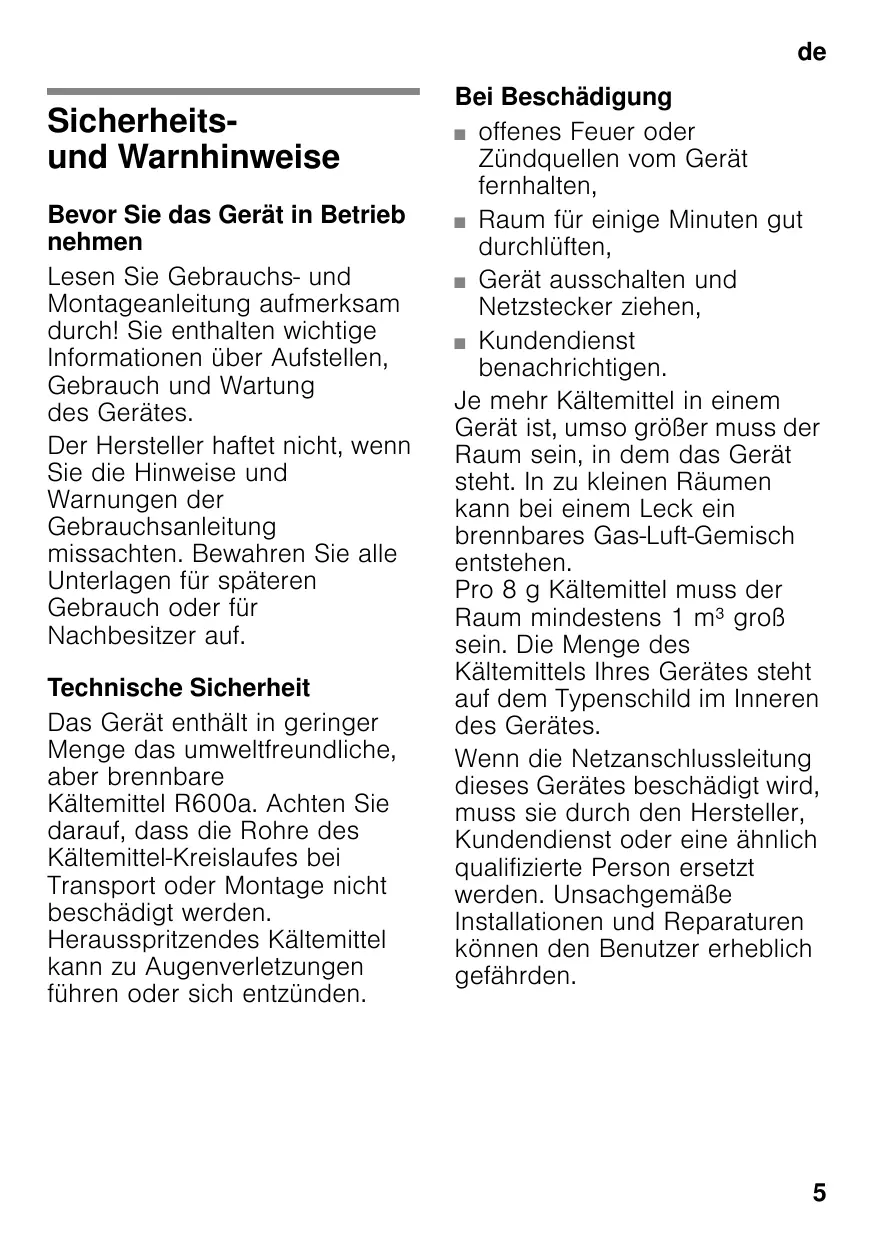

Sicherheitsund Warnhinweise Bevor Sie das Gerät in Betrieb nehmen Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes. Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanleitung missachten. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf. Technische Sicherheit Das Gerät enthält in geringer Menge das umweltfreundliche, aber brennbare Kältemittel R600a. Achten Sie darauf, dass die Rohre des Kältemittel-Kreislaufes bei Transport oder Montage nicht beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.

Bei Beschädigung ■ offenes Feuer oder Zündquellen vom Gerät fernhalten, ■ Raum für einige Minuten gut durchlüften, ■ Gerät ausschalten und Netzstecker ziehen, ■ Kundendienst benachrichtigen. Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen. Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Inneren des Gerätes. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Unsachgemäße Installationen und Reparaturen können den Benutzer erheblich gefährden.

de Reparaturen dürfen nur durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person durchgeführt werden. Es dürfen nur Originalteile des Herstellers benutzt werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen. Eine Verlängerung der Netzanschlussleitung darf nur über den Kundendienst bezogen werden. Beim Gebrauch ■

Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr! Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr!

Keine spitzen oder scharfkantigen Gegenstände verwenden, um Reif- und Eisschichten zu entfernen. Sie könnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entzünden oder zu Augenverletzungen führen. Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr! Sockel, Auszüge, Türen usw. nicht als Trittbrett oder zum Abstützen missbrauchen. Zum Abtauen und Reinigen Netzstecker ziehen oder Sicherung ausschalten. Am Netzstecker ziehen, nicht am Anschlusskabel. Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern. Kunststoffteile und Türdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffteile und Türdichtung werden sonst porös. Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen.

Vermeidung von Risiken für Kinder und gefährdete Personen: Gefährdet sind Kinder, Personen, die körperlich, psychisch oder in ihrer Wahrnehmung eingeschränkt sind sowie Personen, die nicht genügend Wissen über die sichere Bedienung des Gerätes haben. Stellen Sie sicher, dass Kinder und gefährdete Personen die Gefahren verstanden haben. Eine für die Sicherheit verantwortliche Person muss Kinder und gefährdete Personen am Gerät beaufsichtigen oder anleiten. Nur Kinder ab 8 Jahren das Gerät benutzen lassen. Bei Reinigung und Wartung Kinder beaufsichtigen. Niemals Kinder mit dem Gerät spielen lassen.

Im Gefrierraum keine Flüssigkeiten in Flaschen und Dosen lagern (besonders kohlensäurehaltige Getränke). Flaschen und Dosen können platzen! Nie Gefriergut sofort, nachdem es aus dem Gefrierraum genommen wird, in den Mund nehmen. Gefrierverbrennungsgefahr! Vermeiden Sie längeren Kontakt der Hände mit dem Gefriergut, Eis oder den Verdampferrohren usw. Gefrierverbrennungsgefahr!

Kinder im Haushalt ■

Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien! Das Gerät ist kein Spielzeug für Kinder! Bei Gerät mit Türschloss: Schlüssel außer Reichweite von Kindern aufbewahren!

de Allgemeine Bestimmungen Das Gerät eignet sich zum Gefrieren von Lebensmitteln, ■ zur Eisbereitung. Dieses Gerät ist für den häuslichen Gebrauch im Privathaushalt und das häusliche Umfeld bestimmt. Das Gerät ist funkentstört nach EU-Richtlinie 2004/108/EC. Der Kältekreislauf ist auf Dichtheit geprüft. Dieses Erzeugnis entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte (EN 60335-2-24). Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. ■

Hinweise zur Entsorgung * Verpackung entsorgen Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit: Entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei der Gemeindeverwaltung.

* Altgerät entsorgen Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

m Warnung Bei ausgedienten Geräten 1. Netzstecker ziehen. 2. Anschlusskabel durchtrennen und mit dem Netzstecker entfernen. 3. Ablagen und Behälter nicht herausnehmen, um Kindern das Hineinklettern zu erschweren! 4. Kinder nicht mit dem ausgedienten Gerät spielen lassen. Erstickungsgefahr! Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des KältemittelKreislaufes bis zur fachgerechten Entsorgung nicht beschädigen.

Lieferumfang Prüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden. Wenden Sie sich bei Beanstandungen an den Händler, bei dem Sie das Gerät erworben haben oder an unseren Kundendienst. Die Lieferung besteht aus folgenden Teilen: ■ Standgerät ■ Ausstattung (modellabhängig) ■ Beutel mit Montagematerial ■ Gebrauchsanleitung ■ Montageanleitung ■ Kundendienstheft ■ Garantiebeilage ■ Informationen zu Energieverbrauch und Geräuschen

Aufstellort Als Aufstellort eignet sich ein trockener, belüftbarer Raum. Der Aufstellort sollte nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Nähe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein:

Wandabstand Bild # Das Gerät benötigt keinen seitlichen Wandabstand. Die Behälter und Ablagen sind trotzdem voll ausziehbar.

Türanschlag wechseln (falls erforderlich) Falls erforderlich empfehlen wir den Türanschlag durch unseren Kundendienst wechseln zu lassen. Die Kosten für einen Türanschlagwechsel können Sie bei Ihrem zuständigen Kundendienst erfragen.

m Warnung Während des Türanschlagwechsels darf das Gerät nicht am Stromnetz angeschlossen sein. Vorher Netzstecker ziehen. Um die Geräterückseite nicht zu beschädigen, ausreichend Polstermaterial unterlegen. Gerät vorsichtig auf die Rückseite legen. Hinweis Wird das Gerät auf den Rücken gelegt, darf der Wandabstandshalter nicht montiert sein.

Zu Elektro- und Gasherden 3 cm. ■ Zu Öl- oder Kohleanstellherden 30 cm. Der Boden am Aufstellort darf nicht nachgeben. Boden eventuell verstärken. Eventuelle Bodenunebenheiten mit Unterlagen ausgleichen. ■

Raumtemperatur und Belüftung beachten Raumtemperatur Das Gerät ist für eine bestimmte Klimaklasse ausgelegt. Abhängig von der Klimaklasse kann das Gerät bei folgenden Raumtemperaturen betrieben werden. Die Klimaklasse ist auf dem Typenschild zu finden, Bild ,. Klimaklasse SN N ST T

zulässige Raumtemperatur +10 °C bis 32 °C +16 °C bis 32 °C +16 °C bis 38 °C

+16 °C bis 43 °C Hinweis Das Gerät ist innerhalb der Raumtemperaturgrenzen der angegebenen Klimaklasse voll funktionsfähig. Wird ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, können Beschädigungen am Gerät bis zu einer Temperatur von +5 °C ausgeschlossen werden.

Belüftung Bild $ Die Luft an der Rückwand des Gerätes erwärmt sich. Die erwärmte Luft muss ungehindert abziehen können. Die Kühlmaschine muss sonst mehr leisten. Dies erhöht den Stromverbrauch. Daher: Nie Be- und Entlüftungsöffnungen abdecken oder zustellen!

Gerät anschließen Nach dem Aufstellen des Gerätes mind. 1 Stunde warten, bis das Gerät in Betrieb genommen wird. Während des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert. Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel Gerät reinigen).

de Elektrischer Anschluss Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein. Das Gerät entspricht der Schutzklasse I. Über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220–240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10-A bis 16-A Sicherung abgesichert sein. Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild, Bild ,.

m Warnung Das Gerät darf auf keinen Fall an elektronische Energiesparstecker angeschlossen werden. Zum Gebrauch unserer Geräte können sinus- und netzgeführte Wechselrichter verwendet werden. Netzgeführte Wechselrichter werden bei Photovoltaikanlagen verwendet, die direkt ans öffentliche Stromnetz angeschlossen werden. Bei Insellösungen (z. B. bei Schiffen oder Gebirgshütten), die keinen direkten Anschluss ans öffentliche Stromnetz haben, müssen sinusgeführte Wechselrichter verwendet werden.

Bitte klappen Sie die letzte Seite mit den Abbildungen aus. Diese Gebrauchsanleitung gilt für mehrere Modelle. Die Ausstattung der Modelle kann variieren. Abweichungen bei den Abbildungen sind möglich. Bild ! * Nicht bei allen Modellen. 1-4 5 6 7 8* 9 10 11 12* 13 14

Bedienelemente NoFrost-System Gefrierfachklappe Glasablage Eisbereiter/Eiswürfelbehälter Gefriergutbehälter (klein) Gefriergutbehälter (groß) Schraubfüße Kälteakku Gefrierkalender Türentlüftung

Hinweise zum Betrieb

Ein/Aus-Taste Dient zum Ein- und Ausschalten des gesamten Gerätes. Temperaturanzeige Zeigt die eingestellte Temperatur des Gefrierraums an. Anzeige Super-Gefrieren Sie leuchtet, wenn das Super-Gefrieren in Betrieb ist. Temperatur-Einstelltaste Mit dieser Taste wird die gewünschte Temperatur eingestellt.

Gerät einschalten Bild " Das Gerät mit Ein/Aus-Taste 1 einschalten. Es ertönt ein Warnton. Die Temperaturanzeige 2 blinkt. Drücken Sie die TemperaturEinstelltaste 4. Der Warnton schaltet ab. Wenn der Gefrierraum die eingestellte Temperatur erreicht hat, leuchtet die Temperaturanzeige 2. Vom Werk aus empfehlen wir im Gefrierraum eine Einstellung von -18 °C.

Nach dem Einschalten kann es mehrere Stunden dauern, bis die eingestellte Temperatur erreicht ist. Vorher keine Lebensmittel in das Gerät legen. Durch das vollautomatische NoFrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht notwendig. Die Stirnseiten des Gehäuses werden teilweise leicht beheizt, dies verhindert Schwitzwasserbildung im Bereich der Türdichtung. Lässt sich die Gefrierraum-Tür nach dem Schließen nicht sofort wieder öffnen, warten Sie einen Moment, bis sich der entstandene Unterdruck ausgeglichen hat.

Temperatur einstellen Bild "

Gefrierraum Die Temperatur ist von -16 °C bis -26 °C einstellbar. Temperatur-Einstelltaste 4 so oft drücken, bis die gewünschte Gefrierraum-Temperatur eingestellt ist. Der zuletzt eingestellte Wert wird gespeichert. Die eingestellte Temperatur wird auf Temperaturanzeige 2 angezeigt.

Die Angaben zum Nutzinhalt finden Sie in Ihrem Gerät auf dem Typenschild. Bild ,

Türalarm Der Türalarm (Dauerton) schaltet sich ein, wenn die Gerätetür länger als eine Minute offen steht. Durch Schließen der Tür schaltet sich der Warnton wieder ab.

Temperaturalarm Der Temperaturalarm schaltet sich ein, wenn es im Gefrierraum zu warm ist und das Gefriergut gefährdet ist. Die Temperaturanzeige Bild "/2 blinkt. Ohne Gefahr für das Gefriergut kann sich der Alarm einschalten: ■ Bei Inbetriebnahme des Gerätes. ■ Beim Einlegen großer Mengen frischer Lebensmittel. ■ Bei zu lange geöffneter Gefrierraum-Tür. Hinweis An- oder aufgetautes Gefriergut nicht wieder einfrieren. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden. Die maximale Lagerdauer nicht mehr voll nutzen.

Alarm abschalten Bild " Temperatur-Einstelltaste 4 drücken, um den Warnton abzuschalten.

Gefriervolumen vollständig nutzen Um die maximale Menge an Gefriergut unterzubringen, können Sie alle Ausstattungsteile entnehmen. Die Lebensmittel können Sie dann direkt auf den Ablagen und dem GefrierraumBoden stapeln. Hinweis Um die auf dem Typenschild angegebenen Werte einzuhalten, muss das jeweils oberste Ausstattungsteil im Gerät bleiben.

Ausstattungsteile herausnehmen ■

Gefriergutbehälter bis zum Anschlag herausziehen, vorne anheben und herausnehmen. Bild % Bei Geräten mit Eisbereiter kann dieser herausgenommen werden. Bild & Gefrierfachklappe Bild ' 1. Gefrierfachklappe halb öffnen, 2. Halterung auf einer Seite vom Gerät lösen, 3. Gefrierfachklappe nach vorne ziehen und von Halterung abnehmen, 4. Halterung auf der anderen Seite vom Gerät lösen.

Gefrieren und Lagern

Den Gefrierraum verwenden

Tiefkühlkost einkaufen

Zum Lagern von Tiefkühlkost. Zum Herstellen von Eiswürfeln. Zum Einfrieren von Lebensmitteln.

Hinweis Achten Sie darauf, dass die GefrierraumTür immer geschlossen ist! Bei offener Tür taut das Gefriergut auf und der Gefrierraum vereist stark. Außerdem: Energieverschwendung durch hohen Stromverbrauch!

Beim Einordnen beachten ■

Max. Gefriervermögen Angaben über das max. Gefriervermögen in 24 Stunden finden Sie auf dem Typenschild. Bild ,

Voraussetzungen für max. Gefriervermögen ■

Super-Gefrieren vor dem Einlegen der frischen Ware einschalten (siehe Kapitel Super-Gefrieren). Ausstattungsteile entnehmen. Lebensmittel direkt auf den Ablagen und dem Gefrierraumboden stapeln. Hinweis Die Lüftungsschlitze an der Rückwand nicht mit Gefriergut verdecken. Größere Mengen Lebensmittel vorzugsweise im obersten Fach einfrieren. Dort werden sie besonders schnell und somit auch schonend eingefroren.

Verpackung darf nicht beschädigt sein. Haltbarkeitsdatum beachten. Temperatur in der Verkaufstruhe muss -18 °C oder kälter sein. Tiefkühlkost möglichst in einer Isoliertasche transportieren und schnell in den Gefrierraum legen.

Größere Mengen Lebensmittel vorzugsweise im obersten Fach einfrieren. Dort werden sie besonders schnell und somit auch schonend eingefroren. Die Lüftungsschlitze an der Rückwand nicht mit Gefriergut verdecken. Die Lebensmittel großflächig in den Fächern bzw. Gefriergutbehältern verteilen. Hinweis Bereits gefrorene Lebensmittel dürfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommen. Gegebenenfalls durchgefrorene Lebensmittel in die Gefriergutbehälter umstapeln. Um die Luftzirkulation im Gerät sicherzustellen, Gefriergutbehälter bis zum Anschlag einschieben.

Frische Lebensmittel einfrieren Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel. Um Nährwert, Aroma und Farbe möglichst gut zu erhalten, sollte Gemüse vor dem Einfrieren blanchiert werden. Bei Auberginen, Paprika, Zucchini und Spargel ist das Blanchieren nicht erforderlich. Literatur über das Einfrieren und Blanchieren finden Sie im Buchhandel. Hinweis Einzufrierende Lebensmittel nicht mit bereits gefrorenen in Berührung bringen. ■

Zum Einfrieren geeignet sind: Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild, Geflügel, Gemüse, Obst, Kräuter, Eier ohne Schale, Milchprodukte wie Käse, Butter und Quark, fertige Gerichte und Speisereste wie Suppen, Eintöpfe, gegartes Fleisch und Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen. Zum Einfrieren nicht geeignet sind: Gemüsesorten, die üblicherweise roh verzehrt werden, wie Blattsalate oder Radieschen, Eier in der Schale, Weintrauben, ganze Äpfel, Birnen und Pfirsiche, hartgekochte Eier, Joghurt, Dickmilch, saure Sahne, Creme Fraiche und Mayonnaise.

Gefriergut verpacken Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen. 1. Lebensmittel in die Verpackung einlegen. 2. Luft herausdrücken. 3. Verpackung dicht verschließen. 4. Verpackung mit Inhalt und Einfrierdatum beschriften. Als Verpackung geeignet: Kunststoff-Folie, Schlauch-Folie aus Polyethylen, Alu-Folie, Gefrierdosen. Diese Produkte finden Sie im Fachhandel. Als Verpackung ungeeignet: Packpapier, Pergamentpapier, Cellophan, Müllbeutel und gebrauchte Einkaufstüten. Zum Verschließen geeignet: Gummiringe, Kunststoff-Klipse, Bindfäden, kältebeständige Klebebänder, o. ä. Beutel und Schlauch-Folien aus Polyethylen können mit einem Folienschweißgerät verschweißt werden.

Haltbarkeit des Gefriergutes Die Haltbarkeit ist abhängig von der Art der Lebensmittel. Bei einer Temperatur von -18 °C: ■ Fisch, Wurst, fertige Speisen, Backwaren: bis zu 6 Monate ■ Käse, Geflügel, Fleisch: bis zu 8 Monate ■ Gemüse, Obst: bis zu 12 Monate

Lebensmittel sollen möglichst schnell bis zum Kern durchgefroren werden, damit Vitamine, Nährwerte, Aussehen und Geschmack erhalten bleiben. Schalten Sie einige Stunden vor dem Einlegen der frischen Lebensmittel das Super-Gefrieren ein, um einen unerwünschten Temperaturanstieg zu vermeiden. Das Gerät arbeitet nach dem Einschalten ständig, im Gefrierraum wird eine sehr kalte Temperatur erreicht. Soll das max. Gefriervermögen genutzt werden, ist das Super-Gefrieren 24 Stunden vor dem Einlegen der frischen Ware einzuschalten. Kleinere Mengen Lebensmittel (bis zu 2 kg) können Sie ohne Super-Gefrieren einfrieren.

Je nach Art und Verwendungszweck können Sie zwischen folgenden Möglichkeiten wählen:

Hinweis Ist das Super-Gefrieren eingeschaltet, kann es zu vermehrten Betriebsgeräuschen kommen.

Ein- und Ausschalten Bild " Temperatur-Einstelltaste 4 so oft drücken, bis die Anzeige Super 3 leuchtet. Das Super-Gefrieren schaltet automatisch nach ca. 2 ½ Tagen ab.

bei Raumtemperatur im Kühlschrank im elektrischen Backofen, mit/ohne Heißluftventilator im Mikrowellengerät

m Achtung An- oder aufgetautes Gefriergut nicht wieder einfrieren. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden. Die max. Lagerdauer des Gefriergutes nicht mehr voll nutzen.

Ausstattung (nicht bei allen Modellen)

Gefriergutbehälter (groß) Bild !/10 Zum Lagern von großem Gefriergut, wie z. B. Puten, Enten und Gänsen.

Bild ( Verwenden Sie zur Herstellung von Eiswürfeln ausschließlich Trinkwasser.

Bild )/B Bei einem Stromausfall oder einer Störung verzögert der Kälteakku die Erwärmung des eingelagerten Gefriergutes. Die längste Lagerzeit wird erreicht, in dem Sie den Kälteakku im obersten Fach auf die Lebensmittel legen. Um Platz zu sparen, kann der Akku im Türfach gelagert werden. Der Kälteakku kann auch zum vorübergehenden Kühlhalten von Lebensmitteln, z. B. in einer Kühltasche, herausgenommen werden.

1. Wasserbehälter herausnehmen und bis zur Markierung mit Trinkwasser befüllen.

Hinweis Zuviel eingefülltes Trinkwasser kann die Funktion des Eisbereiters beeinträchtigen. Die Eiswürfel lösen sich nicht einzeln aus der Eisschale. Zuviel eingefülltes Trinkwasser läuft in den Vorratsbehälter, vorhandene Eiswürfel frieren zusammen. Trinkwasser in die Einfüllöffnung füllen. Wasserbehälter wieder einsetzen. Wenn die Eiswürfel gefroren sind, Hebel nach unten drücken und loslassen. Die Eiswürfel lösen sich und fallen in den Vorratsbehälter. Vorratsbehälter herausziehen und Eiswürfel entnehmen.

Eisschale Bild * 1. Eisschale ¾ mit Trinkwasser füllen und in den Gefrierraum stellen. 2. Festgefrorene Eisschale nur mit stumpfem Gegenstand lösen (Löffelstiel). 3. Zum Lösen der Eiswürfel Eisschale kurz unter fließendes Wasser halten oder leicht verwinden.

Gefrierkalender Bild )/A Um Qualitätsminderungen des Gefriergutes zu vermeiden, überschreiten Sie die Lagerdauer nicht. Die Lagerdauer hängt von der Art des Gefriergutes ab. Die Zahlen bei den Symbolen geben die zulässige Lagerdauer in Monaten für das Gefriergut an. Beachten Sie bei handelsüblicher Tiefkühlkost das Herstellungs- oder Haltbarkeitsdatum.

Gerät ausschalten und stilllegen

Bild " Ein/Aus-Taste 1 drücken. Die Temperaturanzeige 2 erlischt und die Kühlmaschine schaltet ab.

Gerät stilllegen Wenn Sie das Gerät längere Zeit nicht benutzen: 1. Gerät ausschalten. 2. Netzstecker ziehen oder Sicherung ausschalten. 3. Gerät reinigen. 4. Gerätetür offen lassen.

Abtauen Gefrierraum Durch das vollautomatische NoFrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht mehr notwendig.

Keine sand-, chlorid- oder säurehaltigen Putz- und Lösungsmittel verwenden. Keine scheuernden oder kratzenden Schwämme verwenden. Auf den metallischen Oberflächen könnte Korrosion entstehen. Nie Ablagen und Behälter im Geschirrspüler reinigen. Die Teile können sich verformen!

Hinweis Ca. 4 Stunden vor dem Reinigen das Super-Gefrieren einschalten, damit die Lebensmittel eine sehr tiefe Temperatur erreichen und somit längere Zeit bei Raumtemperatur gelagert werden können.

Gehen Sie wie folgt vor: 1. Vor dem Reinigen Gerät ausschalten. 2. Netzstecker ziehen oder Sicherung ausschalten. 3. Gefriergut herausnehmen und an einem kühlen Ort lagern. Kälteakku (wenn beiliegend) auf die Lebensmittel legen. 4. Warten, bis die Reifschicht abgetaut ist.

de 5. Gerät mit einem weichen Tuch, lauwarmem Wasser und etwas pH-neutralem Spülmittel reinigen. Das Spülwasser darf nicht in die Beleuchtung gelangen. 6. Die Türdichtung nur mit klarem Wasser abwischen und danach gründlich trocken reiben. 7. Nach dem Reinigen Gerät wieder anschließen und einschalten. 8. Gefriergut wieder einlegen.

Ausstattung Zum Reinigen lassen sich alle variablen Teile des Gerätes herausnehmen (siehe Kapitel Ausstattung). Eisbereiter reinigen Reinigen Sie den Eisbereiter regelmäßig. So vermeiden Sie, dass vor längerer Zeit hergestellte Eiswürfel schrumpfen, abgestanden schmecken oder zusammenkleben. 1. Eisbereiter herausnehmen. Bild & 2. Vorratsbehälter herausnehmen und entleeren. 3. Abdeckung von Eisbereiter abnehmen. 4. Alle Teile des Eisbereiters mit warmen Wasser reinigen. 5. Teile vollständig trocknen lassen. 6. Eisbereiter zusammenbauen und einsetzen.

Gerät in einem trockenen, belüftbaren Raum aufstellen. Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd). Verwenden Sie ggf. eine Isolierplatte. Die Be- und Entlüftungsöffnungen des Gerätes nicht zustellen. Warme Lebensmittel und Getränke erst abkühlen lassen, dann ins Gerät stellen. Gefriergut zum Auftauen in den Kühlraum legen und die Kälte des Gefriergutes zur Kühlung von Lebensmitteln nutzen. Gerät so kurz wie möglich öffnen. Darauf achten, dass die GefrierraumTür immer geschlossen ist. Um einen erhöhten Stromverbrauch zu vermeiden, die Geräterückseite gelegentlich reinigen. Falls vorhanden: Wandabstandshalter montieren, um die ausgewiesene Energieaufnahme des Gerätes zu erreichen (siehe Montageanleitung). Ein reduzierter Wandabstand schränkt das Gerät in seiner Funktion nicht ein. Die Energieaufnahme kann sich dann geringfügig erhöhen. Der Abstand von 75 mm darf nicht überschritten werden. Die Anordnung der Ausstattungsteile hat keinen Einfluss auf die Energieaufnahme des Gerätes.

Betriebsgeräusche Ganz normale Geräusche Brummen Motoren laufen (z. B. Kälteaggregate, Ventilator). Blubbernde, surrende oder gurgelnde Geräusche Kältemittel fließt durch die Rohre. Klicken Motor, Schalter oder Magnetventile schalten ein/aus.

Geräusche vermeiden Das Gerät steht uneben Richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfüße oder legen Sie etwas unter. Das Gerät “steht an” Rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg. Behälter oder Abstellflächen wackeln oder klemmen Prüfen Sie die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

Knacken Automatische Abtauung erfolgt.

Kleine Störungen selbst beheben Bevor Sie den Kundendienst rufen: Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können. Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen – auch während der Garantiezeit! Störung Temperatur weicht stark von der Einstellung ab.

Keine Anzeige leuchtet.

Abhilfe In einigen Fällen reicht es, wenn Sie das Gerät für 5 Minuten ausschalten. Ist die Temperatur zu warm, prüfen Sie nach wenigen Stunden, ob eine Temperaturannäherung erfolgt ist. Ist die Temperatur zu kalt, prüfen Sie am nächsten Tag die Temperatur nochmal.

Stromausfall; Netzstecker anschließen. Prüfen, ob Strom die Sicherung hat ausgelöst; vorhanden ist, Sicherungen überprüfen. der Netzstecker sitzt nicht fest.

Warnton ertönt. Temperaturanzeige blinkt. Bild "/2

Störung - im Gefrierraum ist es zu warm! Gefahr für das Gefriergut.

Zum Abschalten des Warntones TemperaturEinstelltaste Bild "/4 drücken.

Be- und Entlüftungsöffnungen sind verdeckt.

Be- und Entlüftung sicherstellen.

Es wurden zu viele Max. Gefriervermögen nicht überschreiten. Lebensmittel auf einmal zum Gefrieren eingelegt. Nach Beheben der Störung hört die Temperaturanzeige auf zu blinken. Gefrierraum-Tür war lange Zeit offen; Temperatur wird nicht mehr erreicht.

Der Verdampfer (Kälteerzeuger) im NoFrost-System ist so stark vereist, dass er nicht mehr vollautomatisch abtaut.

Ausstellungsmodus ist Gerät kühlt nicht, Temperaturanzeige Bild "/ eingeschaltet. 2 leuchtet.

Zum Abtauen des Verdampfers, Gefriergut mit den Fächern entnehmen und gut isoliert an einem kühlen Platz lagern. Gerät ausschalten und von der Wand wegrücken. Gerätetür offen lassen. Nach ca. 20 Min. beginnt das Tauwasser in die Verdunstungsschale auf der Geräterückseite zu laufen. Bild + Um ein Überlaufen der Verdunstungsschale in diesem Fall zu vermeiden, Tauwasser mit einem Schwamm aufsaugen. Wenn kein Tauwasser mehr in die Verdunstungsschale läuft, ist der Verdampfer abgetaut. Innenraum reinigen. Gerät wieder in Betrieb nehmen. Temperatur-Einstelltaste Bild "/4 für 10 Sekunden gedrückt halten, bis ein Bestätigungston ertönt. Überprüfen Sie nach einiger Zeit, ob Ihr Gerät kühlt.

Ihr Gerät verfügt über ein automatisches Selbsttestprogramm, das Ihnen Fehlerquellen anzeigt, die nur von Ihrem Kundendienst behoben werden können.

Einen Kundendienst in Ihrer Nähe finden Sie im Telefonbuch oder im Kundendienst-Verzeichnis. Geben Sie bitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) des Gerätes an. Sie finden diese Angaben auf dem Typenschild. Bild , Bitte helfen Sie durch Nennung der Erzeugnis- und Fertigungsnummer mit, unnötige Anfahrten zu vermeiden. Sie sparen die damit verbundenen Mehrkosten.

Geräte-Selbsttest starten 1. Gerät ausschalten und 5 Minuten warten. 2. Gerät einschalten und innerhalb der ersten 10 Sekunden die TemperaturEinstelltaste, Bild "/4, für 3–5 Sekunden gedrückt halten, bis -26 °C auf der Temperaturanzeige leuchtet. Das Selbsttestprogramm startet, wenn die Temperaturanzeigen nacheinander aufleuchten. Wenn das Gerät nach kurzer Zeit die vor dem Selbsttest eingestellte Temperatur anzeigt, ist es in Ordnung. Blinkt die Anzeige Super für 10 Sekunden, handelt es sich um einen Fehler. Benachrichtigen Sie den Kundendienst.

Geräte-Selbsttest beenden Nach Ablauf des Programmes geht das Gerät in den Regelbetrieb über.

Reparaturauftrag und Beratung bei Störungen Die Kontaktdaten aller Länder finden Sie im beiliegenden KundendienstVerzeichnis. D A CH

BSH Hausgeräte GmbH Carl-Wery-Straße 34 81739 München, GERMANY
