BEDIENUNGSANLEITUNG WTE2512W WHIRLPOOL

INFORMATIONEN ZUM UMWELTSCHUTZ

ALLGEMEINE HINWEISE UND RATSCHLÄGE

BENUTZUNG DES KÜHLRAUMS

BENUTZUNG DES GEFRIERFACHS

ABTAUEN UND REINIGEN DES

REINIGUNG UND PFLEGE

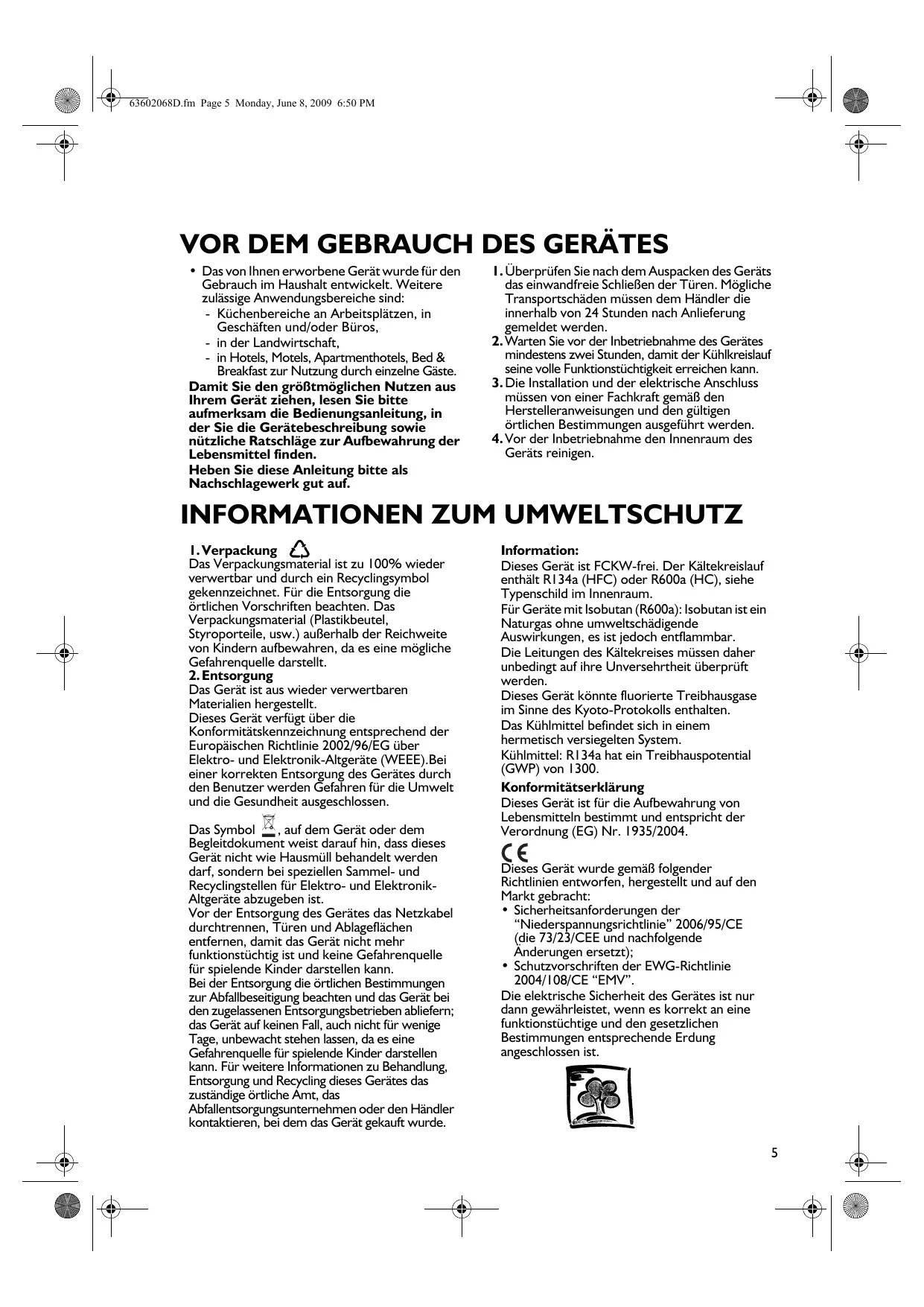

• Das von Ihnen erworbene Gerät wurde für den Gebrauch im Haushalt entwickelt. Weitere zulässige Anwendungsbereiche sind: - Küchenbereiche an Arbeitsplätzen, in Geschäften und/oder Büros, - in der Landwirtschaft, - in Hotels, Motels, Apartmenthotels, Bed & Breakfast zur Nutzung durch einzelne Gäste. Damit Sie den größtmöglichen Nutzen aus Ihrem Gerät ziehen, lesen Sie bitte aufmerksam die Bedienungsanleitung, in der Sie die Gerätebeschreibung sowie nützliche Ratschläge zur Aufbewahrung der Lebensmittel finden. Heben Sie diese Anleitung bitte als Nachschlagewerk gut auf.

1. Überprüfen Sie nach dem Auspacken des Geräts

das einwandfreie Schließen der Türen. Mögliche Transportschäden müssen dem Händler die innerhalb von 24 Stunden nach Anlieferung gemeldet werden.

2. Warten Sie vor der Inbetriebnahme des Gerätes

mindestens zwei Stunden, damit der Kühlkreislauf seine volle Funktionstüchtigkeit erreichen kann.

3. Die Installation und der elektrische Anschluss

müssen von einer Fachkraft gemäß den Herstelleranweisungen und den gültigen örtlichen Bestimmungen ausgeführt werden.

4. Vor der Inbetriebnahme den Innenraum des

Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch ein Recyclingsymbol gekennzeichnet. Für die Entsorgung die örtlichen Vorschriften beachten. Das Verpackungsmaterial (Plastikbeutel, Styroporteile, usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

Das Gerät ist aus wieder verwertbaren Materialien hergestellt. Dieses Gerät verfügt über die Konformitätskennzeichnung entsprechend der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE).Bei einer korrekten Entsorgung des Gerätes durch den Benutzer werden Gefahren für die Umwelt und die Gesundheit ausgeschlossen. Das Symbol , auf dem Gerät oder dem Begleitdokument weist darauf hin, dass dieses Gerät nicht wie Hausmüll behandelt werden darf, sondern bei speziellen Sammel- und Recyclingstellen für Elektro- und ElektronikAltgeräte abzugeben ist. Vor der Entsorgung des Gerätes das Netzkabel durchtrennen, Türen und Ablageflächen entfernen, damit das Gerät nicht mehr funktionstüchtig ist und keine Gefahrenquelle für spielende Kinder darstellen kann. Bei der Entsorgung die örtlichen Bestimmungen zur Abfallbeseitigung beachten und das Gerät bei den zugelassenen Entsorgungsbetrieben abliefern; das Gerät auf keinen Fall, auch nicht für wenige Tage, unbewacht stehen lassen, da es eine Gefahrenquelle für spielende Kinder darstellen kann. Für weitere Informationen zu Behandlung, Entsorgung und Recycling dieses Gerätes das zuständige örtliche Amt, das Abfallentsorgungsunternehmen oder den Händler kontaktieren, bei dem das Gerät gekauft wurde. Information: Dieses Gerät ist FCKW-frei. Der Kältekreislauf enthält R134a (HFC) oder R600a (HC), siehe Typenschild im Innenraum. Für Geräte mit Isobutan (R600a): Isobutan ist ein Naturgas ohne umweltschädigende Auswirkungen, es ist jedoch entflammbar. Die Leitungen des Kältekreises müssen daher unbedingt auf ihre Unversehrtheit überprüft werden. Dieses Gerät könnte fluorierte Treibhausgase im Sinne des Kyoto-Protokolls enthalten. Das Kühlmittel befindet sich in einem hermetisch versiegelten System. Kühlmittel: R134a hat ein Treibhauspotential (GWP) von 1300. Konformitätserklärung Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004. Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:

• Sicherheitsanforderungen der “Niederspannungsrichtlinie” 2006/95/CE (die 73/23/CEE und nachfolgende Änderungen ersetzt);
• Schutzvorschriften der EWG-Richtlinie 2004/108/CE “EMV”. Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es korrekt an eine funktionstüchtige und den gesetzlichen Bestimmungen entsprechende Erdung angeschlossen ist.

ALLGEMEINE HINWEISE UND RATSCHLÄGE

• Zum Transport und zur Installation des Geräts sind zwei oder mehrere Personen erforderlich.
• Beim Auf- bzw. Umstellen des Gerätes darauf achten, dass der Fußboden nicht beschädigt wird (z. B. Parkett).
• Während der Installation sicherstellen, dass das Gerät nicht auf dem Stromkabel steht.
• Das Gerät nicht neben einer Wärmequelle aufstellen.
• Zur Gewährleistung einer angemessenen Belüftung ausreichend Freiraum über und neben dem Gerät lassen.
• Die Belüftungsöffnungen des Gerätes nicht abdecken oder zustellen.
• Die Leitungen des Kühlkreislaufs dürfen nicht beschädigt werden.
• Installieren Sie und nivellieren Sie das Gerät auf einer tragfähigen Fußbodenfläche und wählen Sie dazu einen seinen Abmessungen und seinem Verwendungszweck angemessenen Raum.
• Stellen Sie das Gerät in einem trockenen und gut belüfteten Raum auf. Das Gerät ist für den Einsatz in Räumen mit nachstehenden Temperaturbereichen ausgelegt, die ihrerseits von der Klimaklasse auf dem Typenschild abhängig sind: Der Gerätebetrieb könnte beeinträchtigt werden, wenn das Gerät über längere Zeit bei höheren oder tieferen Temperaturwerten als denen des vorgeschriebenen Bereichs läuft. Klimaklasse

Raumtemp. (°C) Raumtemp. (°F) von 10 bis 32 von 50 bis 90 von 16 bis 32 von 61 bis 90 von 16 bis 38 von 61 bis 100 von 16 bis 43 von 61 bis 110

• Prüfen Sie, ob die auf dem Typenschild angegebene Spannung mit der in der Wohnung übereinstimmt.
• Weder Einzel- noch Mehrfachadapter oder Verlängerungskabel verwenden.
• Verwenden Sie zum Anschluss an die Wasserleitung den im Lieferumfang des neuen Geräts einbegriffenen Schlauch und nicht den Ihres Vorgängergeräts.
• Die Änderung oder der Austausch des Netzkabels darf ausschließlich durch qualifizierte Techniker oder den Technischen Kundendienst erfolgen.
• Die elektrische Abschaltung des Gerätes muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein.

• Stellen Sie keine Spraydosen oder Behälter mit Treibgasen oder brennbaren Substanzen in das Gerät.
• Kein Benzin, Gas oder andere entflammbare Stoffe in der Nähe des Geräts oder anderer Haushaltsgeräte aufbewahren oder verwenden. Durch die ausströmenden Dämpfe bestände Brand- oder Explosionsgefahr.
• Zum Beschleunigen des Abtauvorganges niemals zu anderen mechanischen, elektrischen oder chemischen Hilfsmitteln greifen als zu den vom Hersteller empfohlenen.
• Verwenden Sie keine elektrischen Geräte im Innenraum des Geräte, wenn diese nicht ausdrücklich den Händlerempfehlungen entsprechen.
• Dieses Gerät sollte von Kindern, Behinderten und im Umgang mit dem Gerät unerfahrenen Personen nur nach einer Einweisung zum Gebrauch und unter Aufsicht benutzt werden.
• Kindern das Spielen und Verstecken im Gerät untersagen, um Erstickungs- und Einschließgefahr zu vermeiden.
• Die in den Kälteakkus enthaltene (ungiftige) Flüssigkeit nicht verschlucken (nicht bei allen Modellen).
• Eiswürfel oder Wassereis nicht sofort nach der Entnahme aus dem Gefrierraum verzehren, da sie Kälteverbrennungen hervorrufen können. GEBRAUCH
• Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung unterbrechen.
• Sämtliche Geräte mit Eisbereiter und Wasserspender müssen ausschließlich an eine Trinkwasserleitung angeschlossen werden (mit Wasserleitungsdruck zwischen 0,17 und 0,81 MPa (1,7 und 8,1 bar)). Nicht direkt an die Wasserleitung angeschlossene Eisbereiter bzw.
• Wasserspender dürfen nur mit Trinkwasser gefüllt werden.
• Das Kühlabteil nur zur Lagerung frischer Lebensmittel und das Gefrierabteil nur zur Lagerung von Tiefkühlware, zum Einfrieren frischer Lebensmittel und zum Herstellen von Eiswürfeln verwenden.
• Keine Glasbehälter mit flüssigem Inhalt in das Gefrierabteil stellen, da diese platzen können. Der Hersteller übernimmt keine Haftung bei Nichtbefolgen der oben angeführten Ratschläge und Vorsichtsmaßnahmen. 63602068D.fm Page 7 Monday, June 8, 2009 6:50 PM

BENUTZUNG DES KÜHLRAUMS

Dieses Gerät ist ein Kühlschrank mit -Sterne Gefrierfach. Das Abtauen des Kühlraums erfolgt vollautomatisch. Einschalten des Kühlschranks Netzstecker anschließen. Der Thermostat ermöglicht die Temperatureinstellung in beiden Teilen: Kühlraum und Gefrierfach. Einstellen der Innentemperatur beider Teile:

1. Um den korrekten Betrieb des Geräts und die optimale

Aufbewahrung der Lebensmittel zu gewährleisten, empfehlen wir Ihnen, bei der Einstellung des Thermostats die Anleitungen auf dem beigelegten Blatt zu befolgen.

2. Zur Änderung der Temperatur im Kühlraum den

Thermostatknopf wie folgt drehen:

• auf niedrige Zahlen/MIN stellen, falls eine WENIGER TIEFE Temperatur gewünscht wird;
• oder auf höhere Zahlen/MAX stellen, falls eine TIEFERE Temperatur gewünscht wird. Thermostat auf 0: die Gerätefunktionen und die Innenbeleuchtung sind unterbrochen.

3. Zum Aktivieren des Anti-Kondensat-Systems drücken Sie die

entsprechende Taste (Abb. G). Hinweis: Die Raumtemperatur, die Häufigkeit der Türöffnungen und der Aufstellungsort des Geräts können die Innentemperatur des Kühlgeräts beeinflussen. Bei der Thermostateinstellung müssen diese Faktoren berücksichtigt werden. Für Versionen mit Anti-KondensatSystem Abb. G Aufbewahrung von Lebensmitteln im Kühlraum Lagern Sie die Lebensmittel, wie auf der Abbildung gezeigt, ein. A. Gekochte Speisen B. Fisch, Fleisch C. Obst und Gemüse D. Flaschen E. Eier F. Butter, Milchprodukte, Käse Anmerkungen:

• Der Abstand zwischen den Abstellflächen und der Innenrückwand gewährleistet eine freie Luftzirkulation.
• Die Lebensmittel so lagern, dass sie nicht mit der Rückwand des Kühlraums in Berührung kommen.
• Keine warmen Speisen einlagern.
• Flüssigkeiten in geschlossenen Behältern aufbewahren.
• Die Aufbewahrung von Gemüse mit hohem Wassergehalt kann zur Bildung von Kondenswasser im unteren Fach führen: der korrekte Gerätebetrieb wird dadurch nicht beeinträchtigt.

BENUTZUNG DES GEFRIERFACHS

Das Gefrierfach hat Sterne. Darin kann Tiefkühlware bis zum Verfalldatum auf der Packung aufbewahrt werden. Es können auch frische Speisen eingefroren werden. Diese sind auf das Gitter im oberen Teil zu legen, um den Kontakt mit den im unteren Teil des Fachs befindlichen, bereits tiefgefrorenen Speisen zu vermeiden. Die Menge frischer Lebensmittel, die innerhalb von 24 Stunden eingefroren werden kann, ist auf dem Typenschild angegeben. Bitte beachten: Die einzufrierenden frischen Lebensmittel einwickeln und verschließen in:

• Aluminium- oder Klarsichtfolie, wasserundurchlässige Kunststoffverpackungen, Polyäthylenbehälter mit Deckel, lebensmittelgerechte Tiefkühlbehälter.
• Auch bei Stromausfall behält das Gefrierfach die zur Aufbewahrung der Lebensmittel erforderliche Temperatur bei. Während dieser Zeit sollte die Tür des Fachs allerdings nicht geöffnet werden. Bitte beachten: Die Aufbewahrungsdauer in Monaten für frisch eingefrorene Lebensmittel ist nachstehender Tabelle zu entnehmen. Beim Einkaufen von Tiefkühlware auf Folgendes achten:
• Die Verpackung darf nicht beschädigt sein, da sonst der Inhalt nicht mehr einwandfrei sein könnte. Wenn die Verpackung aufgebläht ist oder feuchte Flecken aufweist, ist das Produkt nicht optimal gelagert worden, und der Inhalt könnte angetaut sein.
• Beim Einkaufen die Tiefkühlware als letzte in den Einkaufswagen legen und stets in einer Kühltasche transportieren.
• Die Tiefkühlware zu Hause sofort in das Gefrierfach legen.
• Angetaute Tiefkühlware nie wieder einfrieren, sondern innerhalb von 24 Stunden verwerten.
• Temperaturschwankungen vermeiden bzw. auf ein Minimum reduzieren. Das auf der Verpackung angegebene Verfalldatum beachten.
• Für die Konservierung von Tiefkühlware stets die Anweisungen auf der Verpackung befolgen. Bereitung von Eiswürfeln
• Die Eiswürfelschale zu 3/4 mit Wasser füllen und in das Gefrierfach stellen. Falls die Schale auf dem Boden festfriert, zum Lösen keine spitzen oder scharfen Utensilien verwenden.

ABTAUEN UND REINIGEN DES

GEFRIERFACHS Das Gefrierfach sollte ein- oder zweimal jährlich bzw. immer dann, wenn sich an den Wänden eine 3 mm dicke Eisschicht gebildet hat, abgetaut werden. Das Abtauen sollte dann vorgenommen werden, wenn wenig Tiefkühlgut eingelagert ist.

1. Die Tür öffnen, alle Lebensmittel entnehmen und sie eng

aneinander in Zeitungspapier einwickeln und an einem kühlen Ort oder in einer Kühltasche aufbewahren.

2. Das Gerät spannungslos setzen.

3. Die Tür offen lassen, damit der Reif abtauen kann.

4. Das Tauwasser entfernen, das sich auf dem

Gefrierfachboden angesammelt hat.

5. Den Innenraum mit einem Schwamm und einer Lösung

aus lauwarmem Wasser und/oder Neutralreiniger reinigen. Keine Scheuermittel verwenden.

6. Nachspülen und sorgfältig abtrocknen.

Hinweis: Um irreparable Schäden am Gefrierfach zu vermeiden, keine spitzen Gegenstände oder scharfen Metallwerkzeuge zur Reifbeseitigung verwenden und das Gefrierfach nicht künstlich erhitzen.

REINIGEN DES KÜHLRAUMS

Den Kühlraum regelmäßig reinigen. Das Abtauen des Kühlraums erfolgt vollautomatisch. Die von Zeit zu Zeit an der Innenrückwand des Kühlraums auftretenden Wassertropfen zeigen die automatische Abtauphase an. Das Tauwasser wird automatisch in eine Abflussöffnung geleitet und anschließend in einem Behälter gesammelt, wo es verdampft. Das Gerät vor jeder Reinigungs- und Wartungsarbeit vom Stromnetz trennen.

• Einen mit lauwarmem Wasser und/oder einem milden Reinigungsmittel befeuchteten Schwamm verwenden.
• Nachspülen und mit einem weichen Tuch trocken reiben. Keine Scheuermittel verwenden.

REINIGUNG UND PFLEGE

• Die Belüftungsgitter regelmäßig mit einem Staubsauger oder einer Bürste reinigen (siehe Abbildung A).
• Die Außenwände mit einem weichen Tuch reinigen. Bei längerer Abwesenheit

1. Kühl- und Gefrierabteil leeren.

2. Das Gerät spannungslos setzen.

3. Das Gefrierfach abtauen, reinigen und beide Teile

sorgfältig abtrocknen.

4. Die Türen offen lassen, um unangenehme

Geruchsbildung zu vermeiden. Abb. A

Das Gerät funktioniert nicht. Liegt ein Stromausfall vor? Ist der Netzstecker richtig angeschlossen? Ist der Zweipolschalter eingeschaltet? Ist die Sicherung durchgebrannt? Ist das Stromkabel beschädigt? Steht der Thermostat auf 0 (Stop)?

2. Die Temperatur in den Geräteräumen ist

• Wurde die Tür korrekt geschlossen?
• Ist das Gerät in der Nähe einer Wärmequelle aufgestellt?
• Ist der Thermostat richtig eingestellt?
• Wird die Luftzirkulation durch die Lüftungsgitter behindert?

3. Die Temperatur im Kühlteil ist zu tief.

• Ist der Thermostat richtig eingestellt?

4. Wasser steht auf dem Boden des

• Ist der Tauwasserabfluss verstopft?

5. Die Innenbeleuchtung funktioniert nicht.

Zuerst Punkt 1 prüfen, dann:

• Das Gerät spannungslos setzen. Für den Austausch der Glühbirne siehe Angaben und Zeichnung in der beigelegten Tabelle.
• Die Glühbirne kontrollieren und ggf. ersetzen. Max. 15 W starke Birnen verwenden.

6. Übermäßige Reifbildung im Gefrierfach

• Wurde die Tür korrekt geschlossen?
• Hemmen eingelagerte Lebensmittel die Tür? Anmerkungen:
• Ist die Vorderkante des Kühlschranks warm, liegt keine Störung vor, sondern das Gerät beugt auf diese Weise Kondensatbildung vor.
• Gluckergeräusche und leichtes Zischen des Kältekreises sind durchaus normal. 63602068D.fm Page 11 Monday, June 8, 2009 6:50 PM KUNDENDIENST Bevor Sie den Kundendienst rufen:

1. Prüfen Sie erst, ob Sie die Störung selbst

beheben können (siehe “Störung - Was tun”).

2. Schalten Sie das Gerät nochmals ein, um zu

prüfen, ob die Störung immer noch vorliegt. Haben Sie keinen Erfolg, schalten Sie das Gerät aus und wiederholen Sie den Versuch nach einer Stunde.

3. Bleibt das Ergebnis negativ, benachrichtigen Sie

den Kundendienst. Machen Sie bitte folgende Angaben:

• die Servicenummer (die Zahl hinter dem Wort SERVICE auf dem Typenschild im Geräteinnern),
• Ihre vollständige Anschrift,
• Ihre Telefonnummer mit Vorwahl. Hinweis: Der vom Kundendienst ausgeführte Türanschlagwechsel fällt nicht unter die Garantieleistung. INSTALLATION
• Das Gerät nicht neben einer Wärmequelle aufstellen.
• Das Gerät an einem trockenen und gut belüfteten Ort aufstellen.
• Die oberen und unteren Belüftungsöffnungen des Gerätes dürfen nicht zugestellt werden.
• Das Geräteinnere reinigen (siehe Kapitel “Reinigen des Kühlraums”). Elektrischer Anschluss

• Die elektrischen Anschlüsse müssen den örtlichen Vorschriften entsprechend ausgeführt werden.
• Die Daten zur Spannung und Leistungsaufnahme können Sie dem Typenschild im Geräteinnern (neben den Obstund Gemüsefächern) entnehmen.

• Die Erdung des Gerätes ist gesetzlich vorgeschrieben. Der Hersteller haftet nicht für eventuelle Schäden an Personen, Haustieren oder Sachen, die infolge Nichtbeachtung der o. g. Vorschriften entstehen sollten.
• Falls Stecker und Steckdose nicht vom selben Typ sind, die Steckdose von einer Fachkraft auswechseln lassen.
• Keine Verlängerungskabel oder Mehrfachadapter verwenden. Elektrische Abschaltung

• Die elektrische Abschaltung des Gerätes muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein. Für freistehende Geräte (keine Einbaugeräte)

• Zur Gewährleistung eines optimalen Betriebs für einen Freiraum von mindestens 5 cm über dem Gerät sorgen und angrenzende Möbel so aufstellen, dass etwas Luft zirkulieren kann.
• Das Gerät ggf. an den vorderen Stellfüßen nivellieren.

63602068D.fm Page 12 Monday, June 8, 2009 6:50 PM TÜRANSCHLAGWECHSEL Bei beiden Türen des Kühlschranks ist der Türanschlag wechselbar.

• Sicherstellen, dass Kühl- und Gefrierraum nicht ans Stromnetz angeschlossen und leer sind.
• Der Türanschlagwechsel sollte von zwei Personen durchgeführt werden. Folgendes Werkzeug wird benötigt:
• Kreuzschlitzschraubenzieher
• Schlitzschraubenzieher
• 8 mm- und 10 mm-Gabel- oder Steckschlüssel. Den Kühlschrank leicht nach hinten kippen, um Zugang zum Unterteil zu erhalten. Nicht mehr als 45º kippen und geschäumtes Verpackungsmaterial o.ä. unterlegen, um die Leitungen des Kältekreislaufs an der Geräterückseite nicht zu beschädigen. Die zwei Schrauben an der Geräterückseite entfernen. Die obere Platte des Geräts abnehmen. Mit dem 8 mm-Gabel- oder Steckschlüssel die 3 Schrauben des Scharniers entfernen. Die 3 Schrauben auf der anderen Seite entfernen. Den Scharnierwinkel und die Plastikblende entfernen. Den Zapfen aus dem Scharnierwinkel herausziehen. Den Zapfen auf der anderen Seite des Geräts einsetzen. Die obere Tür aus dem Winkel des mittleren Scharniers heben und abnehmen. Die Anschlagschraube von der Geräteoberseite abschrauben und auf der anderen Seite montieren. Das mittlere Scharnier mit dem 8 mm-Gabel- oder Steckschlüssel abmontieren. Dabei darauf achten, das weiße Distanzstück nicht zu verlieren. Das Scharnier zur Seite legen. Die Tür vom unteren Scharnier abheben. Die Verschlusskappen von der Mitte des Geräts abnehmen und auf der anderen Seite montieren. Die Verschlusskappen von den Türen entfernen und die Scharnierhülsen auf der anderen Seite montieren.

63602068D.fm Page 13 Monday, June 8, 2009 6:50 PM Die Stellfüße herausdrehen. Den unteren Scharnierwinkel mit einem 8 mm-Gabel- oder Steckschlüssel abmontieren. Den Zapfen entfernen und umsetzen, hierzu mit einem 10 mm-Schlüssel die Mutter abschrauben und mit einem Schlitzschraubenzieher den Zapfen entfernen. Falls erforderlich den Zapfen von unten herausdrücken. Die Schraube an der Unterseite entfernen und auf der anderen Seite montieren. Die Verschlusskappen von der nicht mehr verwendeten Seite des Geräts abnehmen und auf die von den Scharnierwinkeln freigelassenen Bohrungen setzen. Türen und Scharnierwinkel umsetzen. Die Stellfüße umsetzen, dabei den größeren auf der Seite ohne Scharnierwinkel montieren. Kontrollieren, dass beide Türen waage- und senkrecht ausgerichtet sind und die Dichtungen überall plan anliegen, bevor das untere Scharnier endgültig festgezogen wird.
