BEDIENUNGSANLEITUNG KG49EBI40 SIEMENS
Kuhl- und Gefrierkombination
de Inhaltsverzeichnis
Sicherheits- und Warnhinweise 4
Hinweise zur Entsorgung 7
Lieferumfang 7
Aufstellort 8
Ruumtemperatur und Belüftung beachten 9
Gerat anschließen 9
Gerat kennenlernen 10
Gerat einschalten 11
Temperatur einstellen 12
Urlaubs-Modus 12
Alarmfunktionen 13
Nutzinhalt 13
Der Kuhlraum 14
Super-Kühlen 14
Gefrierraum 14
Max. Gefriervermögen 15
Gefrieren und Lager 15
Frische Lebensmittel einfrierten 16
Super-Gefrieren 17
Gefriergut auftauen 17
Ausstattung 18
Aufkleber "OK" 19
Gerat ausschalten und stilllegen .... 20
Abtauen 20
Gerat reinigen 21
Gerüche 22
Beleuchtung (LED) 22
Energie sparen 22
Betriebsgeräusche 23
Kleine Störungen selbst beheben .... 23
Geräte-Selbstest 25
Kundendienst 25
fr Table des matieres
Sicherheits- und Warnhinweise
Bevor Sie das Gerät in Betrieb besteht.
Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes.
Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanleitung missachten. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf.
Technische Sicherheit
Das Gerät enthalt in geringer Menge das umweltfreundliche aber brennbare
Kältemittel R600a. Achten Sie darauf, dass die Rohre des Kältemittel-Kreislaufes bei Transport oder Montage nicht beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.
Bei Beschädigung
offenes Feuer oder Zündquellen vom Gerät fernhalten,
- Raum für eine Minute gut durchlüssen,
Gerät ausschalten und Netzsteckerziehen,
Kundendienstbenachrichtigen.
Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät stehen. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen.
Pro 8 g Kältemittel muss der Raum mindestens 1m^3 groß sein. Die Menge des
Kältemittels Ihres Gerätes steht auf dem Typenschild im Innerend des Gerätes.
Wenn die Netzanschlussleitung\
deses Gerätes beschädigt wird,\
mussie durch den Hersteller,\
Kundendienst oder eineähnlich\
qualifizierte Person ersetzt\
werden. Unsachgemäß\
Installationen und Reparaturen\
konnen den Benutzer erheblich\
gefahrden.
Reparaturen dürfen nur durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person durchgeführt werden.
Es durren nur Originalteile des Herstellers benutzt werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.
Eine Veränderung der Netzanschlussleitungarf nur uber den Kundendienst bezogen werden.
Beim Gebrauch
- Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr!
- Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr!
Keine spitzen oder scharfkantigen Gegenstände verwenden, um Reif- und Eisschichten zu entfernen. Sie konnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entszüden oder zu Augenverletzungen führen.
Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr!
Sockel, Auszüge, Turen usw. nicht als Trittbrett oder zum Abstützen missbrauchen.
Zum Abtauen und Reinigen Netzsteckerziehen oder Sicherung ausschalten. Am Netzsteckerziehen, nicht am Anschlusskabel.
- Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
Kunststoffeile und Turdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffeile und Turdichtung werden sonst porös.
Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen.
de
- Vermeidung von Risiken für Kinder und gefährdete Personen:
Gefährdet sind Kinder,
Personen, die körperlich,
psychisch oder in ihrer
Wahrnehmung eingeschränkt
sind sowie Personen, die nicht
genügend Wissen über die
sichere Bedienung des
Gerätes haben.
Stellen Sie sicher, dass Kinder und gefährdete Personen die Gefahren verstanden haben.
Eine für die Sicherheit verantwortliche Person muss Kinder und gefährdete
Personen am Gerät beaufsichtigen oder anleiten.
Nur Kinder ab 8 Jahren das Gerät benutzen halten.
Bei Reinigung und Wartung Kinder beaufsichtigen.
Niemals Kinder mit dem Gerätspielen halten.
Kinder im Haushalt
Verpackung und deren Teilen nicht Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien!
Das Gerät ist kein Spielzeug für Kinder!
Bei Gerät mit Turschloss: Schlüssel außer Reichweite von Kindern aufbewahren!
Allgemeine Bestimmungen
Das Gerät eignet sich
zum Kühlen und Gefrieren von Lebensmitteln,
zur Eisbereitung.
Dieses Gerät ist für den häuslichen Gebrauch im Privathaushalt und das häsliche Umfeld bestimmt.
Das Gerät ist funkentstört nach EU-Richtlinie 2004/108/EC.
Der Kältekreislauf ist auf Dichtheit geprüft.
Dieses Erzeugnis entspricht den einschlädigten Sicherheitsbestimmungen für Elektrogeräte (EN 60335-2-24).
Hinweise zur Entsorgung
Verpackung entsorgen
Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit: Entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrer Fachhändler oder bei der Gemeindeverwaltung.
Altgerat entsorgen
Altgeräte sind kein wertloser Abfall!
Durch umweltgerechte Entsorgung
konnen wertvolle Rohstoffe
wiedergewonnen werden.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
Warning
Bei ausgedienten Geräten
- Netzsteckerziehen.
- Anschlusskabel durchtrennen und mit dem Netzstecker entfern.
- Ablagen und Behälter nicht herausnehmer, um Kindern das Hineinklettern zu erschweren!
- Kinder nicht mit dem ausgedienten Gerät speilen{lassen. Erstickungsgefahr!
Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen.
Lieferumfang
Prufen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden.
Wenden Sie sich bei Beanstandungen an den Handler, bei dem Sie das Gerät erworben haben oder an unseren Kundendienst.
Die Lieferung besteht aus folgenden Teilen:
Standgerät
Ausstattung (modellabhängig)
Beutel mit Montagematerial
Gebrauchsanleitung
Montageanleitung
Kundendienstheft
Garantiebeilage
Informationen zu Energieverbrauch und Gerauschen
Aufstellort
Als Aufstellort eignet sich ein trockener, beluftbarer Raum. Der Aufstellort sollt nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Nähe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein:
Zu Elektro- und Gasherden 3 cm.
Zu Öl- oder Kohleanstellherden 30 cm.
Der Boden am Aufstellortarf nicht nachgeben. Boden eventuell verständen. Eventuelle Bodenunbenheiten mit Unterlagen ausgleichen.
Wandabstand
Bild 3
Das Gerät besteht keinen seitlichen Wandabstand. Die Behälter und Ablagen sind trotzdem voll ausziehbar.
Türanschlag wechseln
(falls erforderlich)
Falls erforderlich empfehlen wir den Turanschlag durch unsereen Kundendienst wechseln zu halten. Die Kosten für einen Turanschlagwechsel konnen Sie bei ihrem zuständigen Kundendienst erfragen.
Warning
Während des Turanschlagwechsels darf das Gerät nicht am Stromnetz angeschlossen sein. Vorher Netzsteckerziehen. Um die Geräterückseite nicht zu beschiedigen, ausreichend Polstermaterial unterlegen. Gerät vorsichtig auf die Rückseite legen.
Hinweis
Wird das Gerät auf den Rücken gelegt, darf der Wandabstandshalter nicht montiert sein.
Ruumtemperatur und Belüftung beachten
Raumtemperatur
Das Gerät ist für eine bestimmte Klimaklasse ausgelegt. Abhängig von der Klimaklasse kann das Gerät bei folgenden Raumtemperaturen betrieben werden.
Die Klimaklasse ist auf dem Typenschild zu finden, Bild 20.
| Klimaklasse | zulässige Raumtemperatur |
| SN | +10 °C bis 32 °C |
| N | +16 °C bis 32 °C |
| ST | +16 °C bis 38 °C |
| T | +16 °C bis 43 °C |
Hinweis
Das Gerät ist innerhalb der Raumtemperaturgrenzen der angegebenen Klimaklasse voll funktionsfähig. Wird ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, konnen Beschädigungen am Gerät bis zu einer Temperatur von +5^ ausgeschlossen werden.
Belüftung
Bild 4
Die Luft an der Rückwand des Gerätes erwartt sich. Die erwartte Luft muss ungehindert abziehen konnen. Die Kuhlmaschine muss sonst mehr leisten. Dies erhöht den Stromverbrauch. Daher: Nie Be- und Entlufungsöffnungen abdecken oder zustellen!
Gerät anschließen
Nach dem Aufstellen des Gerätes mind. 1 Stunde warten, bis das Gerät in Betrieb genommen wird. Wahrend des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert.
Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel Gerät reinigen).
Elektrischer Anschluss
Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein.
Das Gerät entspricht der Schutzklasse I. Über eine vorschrifsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220-240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10-A bis 16-A Sicherung abgesichert sein.
Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild, Bild 20.
Warning
Das Gerätarf auf keinen Fall an elektronische Energiesparstecker angeschlossen werden.
Zum Gebrauch unserer Geräte konnen sinus- und nettgeführte Wechselrichter verwendet werden. Netzgeführte Wechselrichter werden bei Photovoltaikanlagen verwendet, die direkt ans öffentliche Stromnetz angeschlossen werden. Bei Insellosungen (z. B. bei Schiffen oder Gebirgsätten), die keinen direkten Anschluss ans öffentliche Stromnetz haben, müssen sinusgeführte Wechselrichter verwendet werden.
Gerät kennenlernen

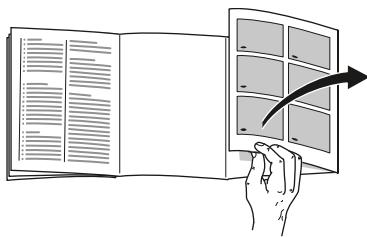

Bitte klappen Sie die letzte Seite mit den Abbildungen aus. These Gebrauchsanleitung gilt fur mehrere Modelle.
Die Ausstattung der Modelle kann variieren.
Abweichungen bei den Abbildungen sind möglich.
Bild 1
- Nicht bei allen Modellen.
1-9 Bedienelemente
10 Beleuchting (LED)
11 Glasablage im Kuhlraum
12 Chillerbehalter
13 Gemüsebehälter
14* Butter- und Käsefach
15* Türablage „EasyLift“
16 Ablage für große Flaschen
17 Gefriergutbehälter (klein)
18 Glasablage im Gefrierraum
19 Gefriergutbehalter (groß)
20 Tauwasserablauf
21 Schraubfübe
A Kuhlraum
B Gefrierraum
Bedienelemente
Bild 2
1 Ein/Aus-Taste
Dient zum Ein- und Ausschalten des gesamten Gerätes.
2 Super-Taste Gefrierraum
Dient zum Ein- und Ausschalten des Super-Gefrierens.
3 Temperatur-Einstelltasten Gefrierraum
Mit diesen Tasten wird die Temperatur des Gefrierraums eingestellt.
4 Temperaturanzeige Gefrierraum
Die Zahlen entsprechen den eingestellen Gefrierraum-Temperaturen in ^ C
5 Alarm-Taste
Dient zum Abschalten des Warntons (siehe Kapitel Alarmfungtion).
6 Holiday-Taste
Dient zum Ein- und Ausschalten des Urlaubs-Modus (siehe Kapitel Urlaubs-Modus).
7 Temperatur-Einstelltasten Kühiraum
Mit diesen Tasten wird die Temperatur des Kuhlraums eingestellt.
8 Temperaturanzeige Kuhlraum
Die Zahlen entsprechen den eingestellen Kuhlraum-Temperaturen in ^ C
9 Super-Taste Kuhlraum
Dient zum Ein- und Ausschalten des Super-Kuhlens.
Gerä einschalten
Bild 2
- Das Gerät mit der Ein/Aus-Taste 1 einschalten.
Ein Warnton ertont, die Temperaturanzeige 4 blinkt und die Alarm-Taste 5 leuchtet.
- Durch Drücken der Alarm-Taste 5 wird der Warnton abgeschaltet.
Das Gerät beginnt zu kühlen. Die Beleuchtung ist bei geöffneter Türe eingeschaltet.
Vom Werk aus sind folgende Temperaturen empfohlen:
Kuhlraum +4^
Gefrierraum -18 °C
Hinweise zum Betrieb
Nach dem Einsatz kann es mehrere Stunden dauern, bis die eingestellten Temperaturen erreicht sind.
Vorher keine Lebensmittel in das Gerät legen.
Die Stirnseiten des Gehäuses werden teilweise leicht beheizt; dies verhindert Schwitzwasserbildung im Bereich der Turdichtung.
Lässt sich die Gefrierraum-Tür nach dem Schließen nicht那么简单 wieder öffnen, warten Sie einen Moment, bis sich der entstandene Unterdruck ausgeglichen hat.
Temperatur einstellen
Bild 2
Kuhlraum
Die Temperatur ist von +2^ bis +8^ einstellbar.
Temperatur-Einstelltaste Kuhlraum 7 so oft drucken, bis die gewünschte Kuhlraum-Temperatur eingestellt ist.
Der zuletzt eingestellte Wert wird gespeichert. Die eingestellte Temperatur wird auf der Temperaturanzeige Kuhlraum 8 angezeigt.
Gefrierraum
Die Temperatur ist von -16^ bis -24^ einstellbar.
Temperatur-Einstelltaste Gefrierraum 3 so oft drucken, bis die gewünschte Gefrierraum-Temperatur eingestellt ist.
Der zuletzt eingestellte Wert wird gespeichert. Die eingestellte Temperatur wird auf Temperaturanzeige Gefrierraum 4 angezeigt.
Urlaubs-Modus
Bei längerer Abwesenheit konnen Sie das Gerät in den energiesparendenUrlaubs-Modus umstellen.
Die Kuhlraum-Temperatur wird automatisch auf +14^ umgestellt.
Lagern Sie während dieser Zeit keine Lebensmittel im Kuhlraum.
Ein- und Ausschalten
Bild 2
Holiday-Taste 6 drucken.
Ist der Urlaubs-Modus eingeschaltet, leuchtet die Taste und die Temperaturanzeige Kuhlraum 8 zeigt keine Temperatur mehr an.
Alarmfunktionen
Turalarm
Der Turalarm schaltet sich ein, wenn die Tur des Kuhlraums länger als eine Minute offen stehen. Durch Schlieben der Tur schaltet sich der Warnton wieder ab.
Temperaturalarm
Der Temperaturalarm schaltet sich ein, wenn es im Gefrierraum zu warm ist und das Gefriergut gefährdet ist.
Nach Drücken der Alarm-Taste 5, zeit
die Temperaturanzeige Gefrierraum 4
fünf Sekunden lang die wärmtste
Temperatur an, die im Gefrierraum
geherrscht hat.
Danach wird dieser Wert gelöscht. Die Temperaturanzeige Gefrierraum 4 zeigt die eingestellte Gefrierraum-Temperatur an, ohne zu blinken.
Von thisem Zeitpunkt an wird die wärmtste Temperatur neu ermittelt und gespeichert.
Ohne Gefahr für das Gefriergut kann sich der Alarm einschalten:
bei Inbetriebnahme des Gerätes,
beim Einlagen großer Mengen frischer Lebensmittel,
bei zu lange geöffneter Gefrierraum-Tur.
Hinweis
An- oder aufgetautes Gefriergut nicht wieder einfrierten. Erst nach dem Verarbeiteten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden.
Die maximale Lagerdauer nicht mehr voll nutzen.
Alarm abschalten
Bild 2
Alarm-Taste 5 drücken, um den Warnton abzuschalten.
Nutzinhalt
Die Angaben zum Nutzinhalt finden Sie in
Hjem Gerät auf dem Typenschild. Bild 20
Gefriervolumen vollständig nutzen
Um die maximale Menge an Gefriergut unterzubringen, können Sie alle Ausstattungsteile entnehmen. Die Lebensmittel konnen Sie dann direkt auf den Ablagen und dem Gefrierraum-Boden stapeln.
Ausstattungsteile herausnehmen
Gefriergutbehälter bis zum Anschlag herausziehen, vorne anheben und hersausnehmer. Bild 16
Der Kuhlraum
Der Kuhlraum ist der ideale Aufbewahrungsord für fertige Speisen, Backwaren, Konserven, Kondensmilch und Hartkäse sowie kälteempfindliches Obst und Gemüse.
Beim Einordnen beachten
Lebensmittel gut verpackt oder abgedeckt einordnen. Dadurch bleiben Aroma, Farbe und Frische erhalten. Außerdem werden Geschmacksübertragungen und Verfarbungen der Kunststoffe vermieden.
Hinweis
Vermeiden Sie Kontakt zwischen Lebensmitteln und Rückwand. Die Luftzirkulation wird sonst beeinträchtigt. Lebensmittel oder Verpackungen können an der Rückwand festfrierten.
Kältezonen im Kuhlraum beachten
Durch die Luftzirkulation im Kuhlraum entstehen Zonen unterschiedlicher Kälte:
Kälteste Zone
ist im Innenarum an der Rückwand und im Chillerbehälter. Bild 1/12
Hinweis
Lagern Sie in den kältesten Zonen empfindliche Lebensmittel, z. B. Fisch, Wurst, Fleisch.
Wärmsste Zone
Lagern Sie in der wärmten Zone z. B.
Hartkäse und Butter. Käse kann so sein Aroma weiter entfalten, die Butter bleibt streichfähig.
Super-Kühlen
Beim Super-Kühlen wird der Kühlraum ca. 15 Stunden lang so kalt wie möglich gekühlt. Danach wird automatisch auf die vor dem Super-Kühlen eingestellte Temperatur umgestellt.
Das Super-Kühlen einschalten z. B.
vor dem Einlagen großer Mengen Lebensmittel.
zum Schnellkuhlen von Geträngen.
Hinweis
Ist das Super-Kühlen eingeschaltet, kann es zu erhöhten Betriebsgeräuschenkommen.
Ein- und Ausschalten
Bild 2
Super-Taste Kuhlraum 9 drucken. Die Taste leuchtet, wenn das SuperKühlen eingeschaltet ist.
Gefrierraum
Den Gefrierraum verwenden
Zum Lagern von Tiefkuhlkost.
Zum Herstellen von Eiswurfeln.
Zum Einfrieren von Lebensmitteln.
Hinweis
Achten Sie darauf, dass die Gefrierraum-Tür immer geschlossen ist! Bei offener Türt taut das Gefriergut auf und der Gefrierraum vereist stark. Außerdem: Energieverschwendung durch hohen Stromverbrauch!
Max. Gefriervermögen
Angaben über das max. Gefriervermögen in 24 Stunden finden Sie auf dem Typenschild. Bild 20
Voraussetzungen für max. Gefriervermögen
Super-Gefrieren vor dem Einlagen der frischen Ware einschalten (siehe Kapitel Super-Gefrieren).
Ausstattungsteile entnehmer; Lebensmittel direkt auf den Ablagen und dem Gefrierraumboden stapeln.
Größere Mengen Lebensmittel vorzugsweise im obersten Fach einfrieren. Dort werden sie besondersschnell und damit auch schonend eingefroren.
Frische Lebensmittel möglichst nahe zu den Seitenwänden einfrierten.
Gefrieren und Lager
Tiefkuhlkost einkaufen
Verpackungarf nicht beschädigt sein.
Haltbarkeitsdatum beachten.
- Temperatur in der Verkaufstrufe muss -18 °C oder kälter sein.
Tiefkuhlkost möglichst in einer Isoliertasche transportieren und Schnell in den Gefrierraum legen.
Lebensmittel einfrierten
Zum Einfrieren nur frische und einwandfreie Lebensmittel verwenden.
Einzufrierende nicht mit bereits gefrorenen Lebensmitteln in Berührung bringen.
Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen.
Gefriergut lagern
Gefriergutbehälter bis zum Anschlag einschieben, um einwandfrei Luftzirkulation sicherzustellen.
Sind weitere Lebensmittel unterzubringen, können Sie die Lebensmittel direkt auf den Glasablagen und auf dem Gefrierraumboden stapeln:
- Dazu sämtliche Gefriergutbehälter herausnahmen.
- Gefrier gutbehälter bis zum Anschlag herausziehen, vorn anheiten und hersausnahmen. Bild 16
Frische Lebensmittel einfrierten
Verwenden Sie zum Einfrierten nur frische und einwandfrei Lebensmittel.
Um Nährwert, Aroma und Farbe möglichst gut zu erhalten, sollte Gemüse vor dem Einfrieren blanchiert werden. Bei Auberginen, Paprika, Zucchini und Spargel ist das Blanchieren nicht erforderlich.
Literatur über das Einfrieren und Blanchieren finden Sie im Buchhandel.
Hinweis
Einzufrierende Lebensmittel nicht mit bereits gefrorenen in Berührung bringen.
Zum Einfrierten geeignet sind: Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild, Geflügel, Gemüse, Obst, Kräuter, Eier ohne Schale, Milchprodukte wie Käse, Butter und Quark, fertige Gerichte und Speisereste wie Suppen, Eintöpfe, gegartes Fleisch und Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen.
Zum Einfrierten nicht geeignet sind: Gemüsesorten, die üblicherweise roh verzehrt werden, wie Blattsalate oder Radieschen, Eier in der Schale, Weintrauben, ganze Apfel, Birnen und Pfirsiche, hartgekochtete Eier, Joghurt, Dickmilch, saure Sahne, Creme Fraiche und Mayonnaise.
Gefriergut verpacken
Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen.
- Lebensmittel in die Verpackung einlagen.
- Luft herausdrücken.
- Verpackung damit verschreiben.
- Verpackung mit Inhalt und Einfrierdatum beschreiben.
Als Verpackung geeignet: Kunststoff-Folie, Schlauch-Folie aus Polyethylen, Alu-Folie, Gefrierdosen. Diese Produkte finden Sie im Fachhandel.
Als Verpackung ungeeignet:
Packpapier, Pergamentpapier,
Cellophan, Müllbeutel und gebrauchte
Einkaufsuten.
Zum VerschlieBen geeignet:
Gummiringe, Kunststoff-Klipse,
Bindfaden, kältebeständige
Klebebänder, o. ä.
Beutel und Schlauch-Folien aus
Polyethylen können mit einem
Folienschweiβgerät verschreibt werden.
Haltbarkeit des Gefriergutes
Die Haltbarkeit ist abhängig von der Art der Lebensmittel.
Bei einer Temperatur von -18 °C:
Fisch, Wurst, fertige Speisen, Backwaren: bis zu 6 Monate
Käse, Geflügel, Fleisch: bis zu 8 Monate
Gemüse, Obst: bis zu 12 Monate
Super-Gefrieren
Lebensmittel sollen möglichst schnell bis zum Kern durchgefroren werden, damit Vitamine, Nährwerte, Aussehen und Geschmack erhalten bleiben.
Schalten Sie eine Stunden vor dem Einlagen der frischen Lebensmittel das Super-Gefrieren ein, um einen unerwünschten Temperaturanstieg zu vermeiden.
Im Allgemeinen genügen 4-6 Stunden. Das Gerät arbeitet nach dem Einschalten ständig, im Gefrierraum wird eine sehr kalte Temperatur erreicht.
Soll das max. Gefriervermögen genutzt werden, ist das Super-Gefrieren 24 Stunden vor dem Einlagen der frischen Ware einzuschalten.
Kleinere Mengen Lebensmittel (bis zu 2 kg) können Sie ohne Super-Gefrieren einfrieren.
Hinweis
Ist das Super-Gefrieren eingeschaltet,
kann es zu vermehrten
Betriebsergebnissen kommt.
Ein- und Ausschalten
Bild 2
Super-Taste 2 drucken.
Ist das Super-Gefrieren eingeschaltet, leuchtet die Taste.
Das Super-Gefrieren schaltet automatisch nach ca. 21 / 2 Tagen ab.
Gefriergut auftauen
Je nach Art und Verwendungszweck können Sie zwischen folgenden,Möglichkeiten wahren:
bei Raumtemperatur
im Kuhlschrank
im elektrischen Backofen, mit/ohne HeiBluftventilator
im Mikrowellengerat
Achtung
An- oder aufgetautes Gefriergut nicht wieder einfrierten. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden.
Die max. Lagerdauer des Gefriergutes nicht mehr voll nutzen.
Ausstattung
(nicht bei allen Modellen)
Butter- und Käsefach
Durch leichtes Drucken in der Mitte der Butterfachklappe öffnet sich das Butterfach.
Das Fach zum Reinigen unter anheiten und herausnahmen.
Verstellbare Turablage „EasyLift"
Bild 5
Die Ablage lasst sich in der Höhe verstellen ohne herausgenommen zu werden.
Seitliche Knöpfe an der Ablage gleichzeitig drücken, um die Ablage nach unten zu bewegen. Nach oben{lasst sie sich ohne Drücken der Knöpfebewegen.
Flaschenhalter
Bild 7
Der Flaschenhalter verhindert ein Kippender Flaschen beim Öffnen und Schlieben derTür.
Glasablagen
Bild 8
Sie konnen die Ablagen des Innenraums nach Bedarf variieren: Dazu Ablage herausziehen, vorne anheben und hersausnahmen.
Variable Ablage
Bild 9
Die Ablage kann bei Bedarf nach unter geklappt werden: Ablage nach vorneziehen, absenken und nach hintendrucken.
Sie eignet sich zum Lagern von Lebensmitteln und Flaschen.
Auszugsbehälter
Bild 10
Sie konnen den Behälter zum Beladen und Entladen Herausnahmen. Dazu Behälter anheben und herausziehen. Die Halterung des Behalters ist variabel.
Flaschenablage
Bild 11
In der Flaschenablage konnen Sie Flaschen sichere ablegen. Die Halterung ist variabel.
Chillerbehalter
Bild 1/12
Im Chillerbehalter herrschen tiefere Temperaturen als im Kühlraum. Es können auch Temperaturen unter 0^ aufreten.
Ideal zum Lagern von Fisch, Fleisch und Wurst. Nicht für Salate, Gemüse und kalteempfindliche Waren geeignet.
Gemüsebehälter mit Feuchtigkeitsregler
Bild 13
Um das optimale Lagerklima für Obst und Gemüse zu schaffen, können Sie die Luftfeuchtigkeit in dem Gemüsebehälter je nach Einlagerungsmenge einstehen:
■kleine Mengen Obst und Gemüse - hohe Luftfeuchtigkeit
große Mengen Obst und Gemüse - niedrige Luftfeuchtigkeit
Hinweise
Kälteempfindliches Obst (z. B. Ananas, Banane, Papaya und Zitrusfrüchte) und Gemüse (z. B. Auberginen, Gurken, Zucchini, Paprika, Tomaten und Kartoffeln) sollen den optimalen Erhalt von Qualität und Aroma außerhalb des Kühlschranks bei Temperaturen von circa +8^ bis +12^ gelagert werden.
- Je nach Lagermenge und Lagergut kann sich im Gemüsebehälter Kondenswasser bilden.
Kondenswasser mit einem trockenen Tuch entfernen und Luftfeuchtigkeit im Gemüsebehälter über den Feuchtigkeitsregler anpassen.
Gemüsebehälter-Einsatz
Bild 14
Der Einsatz kann herausgenommen werden.
Gefriergutbehälter (groß)
Bild 1/19
Zum Lagern von großem Gefriergut, wie z. B. Puten, Enten und Gansen.
Hinweis
Trennplatte (falls vorhanden) kann nicht herausgenommen werden.
Eisschale
Bild 18
- Eisschale 34 mit Trinkwasser füllen und in den Gefrierraum stellen.
- Festgeflorene Eisschale nur mit stumpfem Gegenstand losen (Löffelstiel).
- Zum Losen der Eiswurfel Eisschale kurz unter fliebendes Wasser halten oder leicht verwinden.
Kälteakku
Bild 17
Bei einem Stromausfall oder einer Störung verzögert der Kälteakku die Erwärnung des eingelagerten Gefriergutes. Die langste Lagerzeit wird erreicht, in dem Sie den Kälteakku im obersten Fach auf die Lebensmittel legen.
Aufkleber “OK”
(nicht bei allen Modellen)
Mit der "OK"-Temperaturkontrolle küssen Temperaturen unter +4^ ermittelt werden. Stellen Sie die Temperatur stufenweise kälter, falls der Aufkleber nicht "OK" anzeigt.
Hinweis
Bei Inbetriebnahme des Gerätes kann es bis zu 12 Stunden dauern, bis die Temperatur erreicht ist.
Korrekte Einstellung
Gerätausschalten und stilllegen
Gerä ausschalten
Bild 2
Ein/Aus-Taste 1 drucken. Die Temperaturanzeige 8 erlischt und die Kuhlmaschine schaltet ab.
Gerät stilllegen
Wenn Sie das Gerät längerere Zeit nicht benutzen:
- Gerät ausschalten.
- Netzsteckerziehen oder Sicherung ausschalten.
- Gerät reinigen.
- Geräte tür offen halten.
Abtauen
Kühlraum
Das Abtauen wird automatisch ausgeführt.
Das Tauwasser lauft über die Tauwasserrinnen und das Ablaufloch in den Verdunstungsbereich des Gerätes.
Gefrierraum
Der Gefrierraum taut nicht automatisch ab, da das Gefriergut nicht antauenarf. Eine Reifschicht im Gefrierraum verschlechtert die Kälteabgabe an das Gefriergut und erhoht den Stromverbrauch. Entfernen Sie regelmäßige Reifschicht.
Achtung
Reifschicht oder Eis nicht mit Messer oder spitzem Gegenstand abschaben. Sie konnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entzünden oder zu Augenverletzungen führen.
Gehen Sie wie folgt vor:
Hinweis
Ca. 4 Stunden vor dem Abtauen das Super-Gefrieren einschalten, damit die Lebensmittel eine sehr tiefe Temperatur erreichen und somit langere Zeit bei Raumtemperatur gelagert werden können.
- Gerät zum Abtauen ausschalten.
- Netzsteckerziehen oder Sicherung ausschalten.
- Gefriergutschalen mit den Lebensmitteln an einem kühlen Ort lagern. Kälteakku (wenn beiliegend) auf die Lebensmittel legen.
- Tauwasserablauf öffnen. Bild 15
- Zum Auffangen des Tauwassers kann die Ablage für große Flaschen verwendet werden. Dazu Ablage für große Flaschen Herausnahmen (siehe Kapitel Gerät reinigen) und unter den offenen Tauwasserablauf sollen.
- Zum Beschleunigen des Abtauvorgangs zwei Töppe mit freiBem Wasser auf Topfuntersetzer in das Gerät stellen.
- Nach dem Abtauen das aufgefangene Tauwasser ausleeren. Das restliche Tauwasser auf dem Gefrierraumboden mit einem Schwamm aufwischen.
- Tauwasserablauf schlieBen.
- Ablage für große Flaschen wieder in Tur einsetzen.
- Nach dem Abtauen Gerät wieder anschließen und einschalten.
Gerät reinigen
Achtung
Keine sand-, chlorid- oder säurehaltigen Putz- und Lösungsmittel verwenden.
Keine scheuernden oder kratzenden Schwämme verwenden.
Auf den metallischen Oberflächen könnte Korrosion entstehen.
- Nie Ablagen und Behälter im Geschirrspüller reinigen.
Die Teile können sich verformen!
Gehen Sie wie folgt vor:
- Vor dem Reinigen Gerät ausschalten.
- Netzsteckerziehen oder Sicherung ausschalten.
- Gefriergut Herausnehmen und an einem kühlen Ort lagern. Kälteakku (wenn beiliegend) auf die Lebensmittel legen.
- Warten, bis die Reifschicht abgetaut ist.
- Gerät mit einem weichen Tuch, lauwarmem Wasser und etwas pH-neutralem Spülmittel reinigen. Das Spülwasserarf nicht in die Beleuchtung gelangen.
- Die Turdichtung nur mit klarem Wasser abwischen und danach gründlich trocken reiben.
- Nach dem Reinigen Gerät wieder anschließen und einschalten.
- Gefriergut wieder einlagen.
Ausstattung
Zum Reinigen{lassen sich alle variablen Teile des Gerätes Herausnehmen.
Ablagen in der Tur herausnehmen Bild 6
Ablagen nach oben anheben und herausnahmen.
Glasablagen herausnehmen Bild 8
Die Glasablagen anheben, nach vorneziehen, absenken und seitlich herausschwenken.
Auszugsbehälter herausnehmen
Behalter anheben und herausziehen.
Tauwasserablauf-Blende
Zum Reinigen der Tauwasserrinne muss die Glasablage über dem
Gemüsebehälter, Bild 1/13, von der
Tauwasserablauf-Blende getrennt werden:
- Glasablage herausnehmen.
- Tauwasserablauf-Blende anheben und herausnehmer. Bild 12
Hinweis
Tauwasserrinne und Ablaufloch regelmäßig mit Wattestäbchen oder Ähnlichem reinigen, damit das Tauwasser ablaufen kann.
Gemüsebehälter Bild 15
Die Blende des Gemüsebehalters kann zum Reinigen abgenommen werden.
Seitliche Knöpfen nacheinander drücken und darauf die Blende von dem Gemüsebehälter abnehmer.
Behalter herausnehmen Bild 5
Behalter bis zum Anschlag Herausziehen, vorne anheiten und herausnehmer.
Gerüche
Falls Sie unangenehme Gerüche feststellen:
- Gerät mit Ein/Aus-Taste ausschalten. Bild 2/1
- Alle Lebensmittel aus dem Gerätherausnahmen.
- Innenraum reinigen (siehe Kapitel Gerät reinigen).
- Alle Verpackungen reinigen.
- Stark riechende Lebensmittel luftdicht verpacken, um Geruchsbildung zuverhindern.
- Gerät wieder einschalten.
- Lebensmittel einordnen.
- Nach 24 Stunden prüfen, ob es erneut zu Geruchsbildung gekommen ist.
Beleuchtung (LED)
Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestellt.
Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder autorisierten Fachkräften ausgeführrt werden.
Energie spare
Gerät in einem trockenen, beluftbaren Raum aufstellen. Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd).
Verwenden Sie ggf. eine Isolierplatte.
Warme Lebensmittel und Getränke erst abkühlen setzen, dann ins Gerät stellen.
Gefriergut zum Auftauen in den Kuhlraum legend und die Kälte des Gefriergutes zur Kuhlung von Lebensmitteln nutzen.
Reifschicht im Gefrierraum regelmäßig abtauen.
Die Reifschicht verschlechtert die Kälteabgabe an das Gefriergut und erhöht den Stromverbrauch.
Gerat so kurz wie möglich öffnen.
Um einen erhöhten Stromverbrauch zu vermeiden, die Geräterückseite gelegentlich reinigen.
Falls vorhanden: Wandabstandshalter montieren, um die ausgewiesene Energieaufnahme des Gerätes zu erreichen (siehe Montageanleitung). Ein reduzierter Wandabstand schrankt das Gerät in seiner Funktion nicht ein. Die Energieaufnahme kann sich dann geringfügig erhöhen. Der Abstand von 75 mm darf nicht übersritten werden.
Die Anordnung der Ausstattungsteile hat keinen Einfluss auf die Energieaufnahme des Gerätes.
Betriebsgeräutsche
Ganznormale Geräusche
Brummen
Motoren laufen (z. B. Kälteaggregate, Ventilator).
Blubbernde,urrende oder gurgelnde Gerausche
Kältemittel fließt durch die Rohre.
Klicken
Motor, Schalter oder Magnetventileschalten ein/aus.
Gerausche vermeiden
Das Gerät stehtuneben
Richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfälle oder legen Sie etwas unter.
Das Gerät "steht an"
Rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg.
Behalter oder Abstellflächen wackeln oder klemmen
Prufen Sie die Herausnehmbaren Teile und setzen Sie sie eventuell neu ein.
Flaschen oder Gefäße berühren sich
Rücken Sie die Flaschen oder Gefäße leicht auseinander.
Kleine Störungen selbst beheben
Bevor Sie den Kundendienst rufen:
Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können.
Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen – auch während der Garantiezeit!
| Störung | Mögliche Ursache | Abhilfe |
| Temperatur weicht stark von der Einstellung ab. | | In einigen Fällen reicht es, wenn Sie das Gerät für 5 Minuten ausschalten.Ist die Temperatur zu warm, prüfen Sie nach weniger Stunden, ob eine Temperaturannaherung erfolgt ist.Ist die Temperatur zu kalt, prüfen Sie am{nachsten Tag die Temperatur nochmal. |
| Keine Anzeige leuchtet. | Stromausfall; die Sicherung hat ausgelöst; der Netzstecker sitzt nicht fest. | Netzstecker anschließen. Prüfen, ob Stromvorhanden ist, Sicherungen überprüfen. |
| Temperaturanzeige zeigt „E..“ an. | Elektronik hat einen Fehler erkannt. | Kundendienst rufen. |
| Warnton ertönt, Alarm-Taste leuchtet. Bild 2/5 | | Zum Abschalten des Warntones Alarm-Taste 5 drücken. |
| Im Gefrierraum ist es zu warm! | Gerät ist geöffnet. | Gerät schreiben. |
| Gefahr für das Gefriergut! | Be- und Entlüftungsöffnungen sind verdeckt. | Be- und Entlüftung sicherstellen. |
| Es wurden zu weitere Lebensmittel auf einmal zum Gefrieren eingelegt. | Max. Gefriervermögen nicht überschreiben. |
| | Nach Beheben der Störung hört die Alarm-Taste 5 nach einiger Zeit auf zu leuchten. |
| Temperaturanzeige
Gefrierraum blinkt, Bild 2/4 | | Zum Abschalten des Warntones Alarm-Taste Bild 2/5 drücken. |
| Warnton ertönt | Gerät ist geöffnet. | Gerät schreiben. |
| Taste Alarm leuchtet.
Bild 2/5 | Be- und Entlüftungsöffnungen sind verdeckt. | Be- und Entlüftung sicherstellen. |
| Im Gefrierraum ist es zu warm! | Es wurden zu weitere Lebensmittel auf einmal zum Gefrieren eingelegt. | Max. Gefriervermögen nicht überschreiben. |
| Gefahr für das Gefriergut! | | Nach Beheben der Störung erlischt die Anzeige Alarm nach einiger Zeit. |
| | Nach Drücken der Alarm-Taste 5 wird das Blinken der Temperaturanzeige abgeschlossen. Bild 2/4 |
| | Temperaturanzeige zeigt fünf Sekunden lang die wärmtste Temperatur an, die im Gefrierraum geherrscht hat. |
| Temperaturanzeige
Gefrierraum blinkt, Bild 2/4 | Durch eine Störung war es in der Vergangenheit im Gefrierraum zu warm. | Nach Drücken der Alarm-Taste 5 wird das Blinken der Temperaturanzeige abgeschlossen. Bild 2/4 |
| | Temperaturanzeige zeigt fünf Sekunden lang die wärmtste Temperatur an, die im Gefrierraum geherrscht hat. |
| Gerät kühlt nicht,
Temperaturanzeige und
Beleuchtung leuchten. | Ausstellungsmodus ist eingeschaltet. | Alarm-Taste Bild 2/5 für 10 Sekunden gedrückt halten, bis ein Bestätigungston ertont.
Überprüfen Sie nach einiger Zeit, ob Ihr Gerät kühlt. |
Geräte-Selbsttest
Ihr Gerät verfügbar über ein automatisches Selftestprogramm, das Ihnen Fehlerquellen anziegt, die nur von ihrem Kundendienst behoben werden können.
Geräte-Selbsttest starten
- Gerät ausschalten und 5 Minuten warten.
- Gerä einschalten.
- Alarm-Taste Bild 2/5 drücken, um den Alarm abzuschalten. Wenn kein Warnton ertont entfällt dieser Schritt.
- Innerhalb der ersten 10 Sekunden nach dem Einsatz des Geräts für 3 bis 5 Sekunden die Super-Taste Bild 2/2 gedrückt halten, bis ein akustisches Signal ertört.
Das Selftestprogramm startet.
Während der Selftestläuft, ertont ein langes akustisches Signal.
Wenn der Selftest beendet ist und zweimal ein akustisches Signal ertont, ist Ihr Gerät in Ordnung.
Blinkt die Super-Taste 10 Sekunden und ertönen 5 akustische Signale, handelt essich um einen Fehler. Benachrichtigen Sie den Kundendienst.
Geräte-Selbsttest beenden
Nach Ablauf des Programmes Goes das Gerät in den Regelbetrieb über.
Kundendienst
Einen Kundendienst in Ihrer Höhe finden Sie im Telefonbuch oder im Kundendienst-Verzeichnis. Geben Sieitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) des Gerätes an.
SiefindendesieAgabenauf dem Typenschild.Bild 20
Bitte halten Sie durch Nennung der Erzeugnis- und Fertigungsummer mit, unnötige Anfahrten zu vermeiden. Sie sparen die damit verbundenen Mehrkosten.
Reparaturauftrag und Beratung bei Störungen
Die Kontaktdaten aller Ländern finden Sie im beiliegenden Kundendienst-Verzeichnis.
D 08921751751
A 0810550522
CH 0848840040
Technische verilgheit
Kleine storingen selbstverhelpen
