BEDIENUNGSANLEITUNG ZBA23022SA ZANUSSI

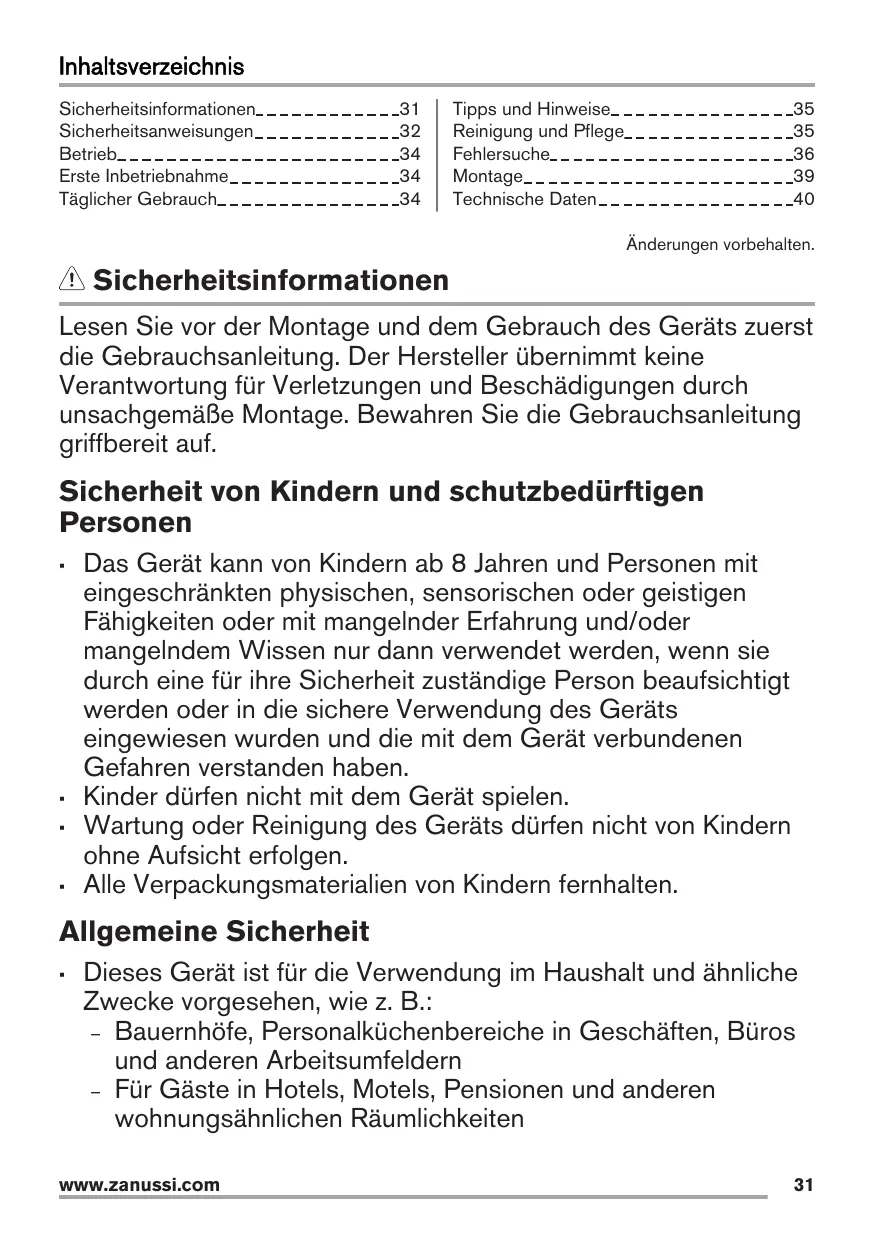

Inhaltsverzeichnis Sicherheitsinformationen Sicherheitsanweisungen Betrieb Erste Inbetriebnahme Täglicher Gebrauch

Tipps und Hinweise Reinigung und Pflege Fehlersuche Montage Technische Daten

35 35 36 39 40 Änderungen vorbehalten.

Sicherheitsinformationen Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

Sicherheit von Kindern und schutzbedürftigen Personen •

Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen. Alle Verpackungsmaterialien von Kindern fernhalten.

Allgemeine Sicherheit •

Dieses Gerät ist für die Verwendung im Haushalt und ähnliche Zwecke vorgesehen, wie z. B.: – Bauernhöfe, Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumfeldern – Für Gäste in Hotels, Motels, Pensionen und anderen wohnungsähnlichen Räumlichkeiten

Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse, um das Gerät und in der Einbaunische nicht blockiert sind. Versuchen Sie nicht, den Abtauvorgang durch andere als vom Hersteller empfohlene mechanische oder sonstige Hilfsmittel zu beschleunigen. Beschädigen Sie nicht den Kältekreislauf. Betreiben Sie in den Lebensmittelfächern des Geräts keine anderen als die vom Hersteller empfohlenen Elektrogeräte. Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl. Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände. Bewahren Sie in dem Gerät keine explosiven Substanzen, wie Spraydosen mit entzündlichen Treibgasen auf. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

Sicherheitsanweisungen Montage

Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen. • • • • • •

Entfernen Sie das gesamte Verpackungsmaterial. Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht. Halten Sie sich an die mitgelieferte Montageanleitung. Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe. Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann. Warten Sie mindestens 4 Stunden, bevor Sie das Gerät an das Stromnetz anschließen. Dies ist erforderlich, damit das Öl in den Kompressor zurückfließen kann.

Stellen Sie das Gerät nicht in der Nähe von Heizkörpern, Herden, Backöfen oder Kochfeldern auf. Die Geräterückseite muss gegen die Wand gestellt werden. Stellen Sie das Gerät nicht dort auf, wo es direktem Sonnenlicht ausgesetzt sein könnte. Stellen Sie das Gerät nicht an zu feuchten oder kalten Orten auf, wie z. B. in Nebengebäuden, Garagen oder Weinkellern. Wenn Sie das Gerät verschieben möchten, heben Sie es bitte an der Vorderkante an, um den Fußboden nicht zu verkratzen.

Elektrischer Anschluss WARNUNG!

Brand- und Stromschlaggefahr. • •

Das Gerät muss geerdet sein. Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer

Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft. Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an. Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Achten Sie darauf, elektrische Bauteile (wie Netzstecker, Netzkabel und Kompressor) nicht zu beschädigen. Wenden Sie sich an den autorisierten Kundendienst oder einen Elektriker, um die elektrischen Bauteile auszutauschen. Das Netzkabel muss unterhalb des Netzsteckers verlegt werden. Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist. Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

Nehmen Sie keine technischen Änderungen am Gerät vor. Stellen Sie keine elektrischen Geräte (z. B. Eisbereiter) in das Gerät, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind. Achten Sie darauf, den Kältekreislauf nicht zu beschädigen. Er enthält Isobutan (R600a), ein Erdgas mit einem hohen Grad an Umweltverträglichkeit. Dieses Gas ist brennbar. Wird der Kältekreislauf beschädigt, stellen Sie bitte sicher, dass es keine Flammen und Zündquellen im Raum gibt. Belüften Sie den Raum. Stellen Sie keine heißen Gegenstände auf die Kunststoffteile des Geräts. Bewahren Sie keine entzündbaren Gase und Flüssigkeiten im Gerät auf. Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren

Der in diesem Gerät verwendete Lampentyp eignet sich nicht zur Raumbeleuchtung.

Reinigung und Pflege WARNUNG!

Verletzungsgefahr sowie Risiko von Schäden am Gerät. •

Es besteht Verletzungs-, Verbrennungs-, Stromschlag- und Brandgefahr.

Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts. Berühren Sie nicht den Kompressor oder den Kondensator. Sie sind heiß.

Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden. Der Kältekreis des Gerätes enthält Kohlenwasserstoffe. Das Gerät muss von einer qualifizierten Fachkraft gewartet und nachgefüllt werden. Prüfen Sie regelmäßig den Wasserabfluss des Geräts und reinigen Sie ihn gegebenenfalls. Bei verstopftem Wasserabfluss sammelt sich das Abtauwasser am Boden des Geräts an.

Verletzungs- und Erstickungsgefahr. • • • • •

Trennen Sie das Gerät von der Stromversorgung. Schneiden Sie das Netzkabel ab, und entsorgen Sie es. Entfernen Sie die Tür, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen. Der Kältekreislauf und die Isolierungsmaterialien dieses Gerätes sind ozonfreundlich. Die Isolierung enthält entzündliches Gas. Für Informationen zur korrekten Entsorgung des Gerätes wenden Sie sich an Ihre kommunale Behörde. Achten Sie darauf, dass die Kühleinheit in der Nähe des Wärmetauschers nicht beschädigt wird.

Betrieb Einschalten des Geräts 1. Stecken Sie den Stecker in die Netzsteckdose. 2. Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.

Ausschalten des Geräts Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position „O“.

Temperaturregelung Die Temperatur wird automatisch geregelt. Bedienen Sie das Gerät wie folgt: • Drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kühlung zu erreichen. • Drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen.

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Geräts von verschiedenen Faktoren abhängt: • Raumtemperatur • Häufigkeit des Türöffnens • Menge der eingelagerten Lebensmittel • Standort des Geräts.

Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Reifbildung kommen. In diesem Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Energieverbrauch.

Eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

Erste Inbetriebnahme Reinigen des Innenraums Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einer neutralen Seife. Sorgfältig nachtrocknen.

Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da diese die Oberfläche beschädigen.

Täglicher Gebrauch WARNUNG!

Siehe Kapitel Sicherheitshinweise.

Verstellbare Ablagen Die Wände des Kühlschranks sind mit einer Reihe von Führungsschienen ausgestattet, die verschiedene Möglichkeiten für das Einsetzen der Ablagen bieten. Die Glasablage über der Gemüseschublade und der Flaschenhalter sollten jedoch nicht verstellt werden, um eine korrekte Luftzirkulation zu gewährleisten.

Positionierung der Türablagen Die Türablagen können in verschiedener Höhe positioniert werden; damit ermöglichen sie das Lagern verschieden großer Lebensmittelpackungen. 1. Ziehen Sie die Ablage langsam in Pfeilrichtung, bis sie sich löst. 2. Setzen Sie die Ablage in der gewünschten Höhe wieder ein.

Tipps und Hinweise Normale Betriebsgeräusche

Folgende Geräusche sind während des normalen Gerätebetriebs normal:

Hinweise für die Kühlung

Ein leichtes Gurgeln und Blubbern, wenn das Kältemittel durch die Leitungen gepumpt wird. Ein Surren und ein pulsierendes Geräusch vom Kompressor, wenn das Kältemittel durch die Leitungen gepumpt wird. Ein plötzliches Knackgeräusch aus dem Geräteinneren, verursacht durch thermische Ausdehnung (eine natürliche und nicht gefährliche physikalische Erscheinung). Leises Klicken des Temperaturreglers, wenn sich der Kompressor ein- oder ausschaltet.

Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als notwendig.

Hinweise für die Kühlung frischer Lebensmittel So erzielen Sie die besten Ergebnisse: • •

Legen Sie keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühlschrank. Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn sie stark riechen.

Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann.

Fleisch (alle Sorten): Verpacken Sie Fleisch in einem Frischhaltebeutel und legen Sie diesen auf die Glasablage über der Gemüseschublade. Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese Weise. Gekochte Lebensmittel, kalte Gerichte usw.: Diese sollten abgedeckt auf eine der Ablagen gelegt werden. Obst und Gemüse: Gründlich reinigen und in die dafür vorgesehene(n) Schublade(n) legen. Butter und Käse: Diese sollten stets in speziellen luftdichten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie möglich in der Verpackung zu haben. Flaschen: Sie sollten mit Deckel in der Flaschenablage in der Tür oder im Flaschenhalter (falls vorhanden) aufbewahrt werden. Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten im Kühlschrank nicht unverpackt aufbewahrt werden.

Reinigung und Pflege WARNUNG!

Siehe Kapitel Sicherheitshinweise.

Allgemeine Warnhinweise ACHTUNG!

Ziehen Sie vor jeder Wartungsmaßnahme immer den Netzstecker aus der Steckdose.

Dieses Gerät enthält Kohlenwasserstoffe in seinem Kältekreislauf. Aus diesem Grund dürfen die Wartung und das Nachfüllen ausschließlich durch autorisiertes Fachpersonal erfolgen. Das Zubehör des Geräts und die Innenteile eignen sich nicht für die Reinigung im Geschirrspüler.

Regelmäßige Reinigung ACHTUNG!

Ziehen Sie nicht an Leitungen und/ oder Kabeln im Innern des Geräts und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen.

Abtauen des Kühlschranks Bei normalem Betrieb wird Reif bei jedem Anhalten des Kompressors automatisch vom Verdampfer des Kühlschranks entfernt. Das Tauwasser sammelt sich in einer Auffangrinne und läuft durch eine Abflussöffnung in einen speziellen Behälter an der Rückseite des Geräts über dem Kompressor, wo es verdampft. Reinigen Sie deshalb regelmäßig die Abflussöffnung in der Mitte der Auffangrinne an der Rückwand des Kühlraums, damit das Tauwasser nicht überläuft und auf die gelagerten Lebensmittel tropft.

Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen.

Wenn Sie das Gerät verschieben möchten, heben Sie es bitte an der Vorderkante an, um den Fußboden nicht zu verkratzen.

Das gesamte Gerät muss regelmäßig gereinigt werden: 1. Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife. 2. Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen, um zu gewährleisten, dass diese sauber und frei von Fremdkörpern sind. 3. Spülen und trocknen Sie diese sorgfältig ab. 4. Reinigen Sie den Kondensator und den Kompressor auf der Geräterückseite, falls diese zugänglich sind, mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

Stillstandszeiten Bei längerem Stillstand des Geräts müssen Sie folgende Vorkehrungen treffen: 1. Trennen Sie das Gerät von der Netzstromversorgung. 2. Entnehmen Sie alle Lebensmittel. 3. Reinigen Sie das Gerät und alle Zubehörteile. 4. Lassen Sie die Tür(en) offen, um das Entstehen unangenehmer Gerüche zu vermeiden.

Möchten Sie bei einer längeren Abwesenheit das Gerät weiter laufen lassen, bitten Sie jemanden, es gelegentlich zu prüfen, damit die Lebensmittel bei einem möglichen Stromausfall nicht im Innern des Gerätes verderben.

Fehlersuche WARNUNG!

Siehe Kapitel Sicherheitshinweise.

Was tun, wenn ... Störung Das Gerät funktioniert überhaupt nicht.

Mögliche Ursache Das Gerät ist abgeschaltet.

Lösung Schalten Sie das Gerät ein.

Der Netzstecker wurde nicht Stecken Sie den Netzstecker richtig in die Steckdose gesteckt. korrekt in die Steckdose. Es liegt keine Spannung an der Steckdose an.

Testen Sie, ob ein anderes Gerät an dieser Steckdose funktioniert. Wenden Sie sich an eine Elektrofachkraft.

Das Gerät erzeugt Geräusche.

Unebenheiten im Boden sind durch Unterlegen nicht ausgeglichen worden.

Kontrollieren Sie, ob das Gerät stabil steht.

Die Lampe funktioniert nicht.

Die Lampe befindet sich im Standby-Modus.

Schließen und öffnen Sie die Tür.

Die Lampe ist defekt.

Siehe hierzu „Austauschen der Lampe“.

Die Temperatur ist nicht richtig eingestellt.

Siehe Kapitel „Betrieb“.

Es wurden viele Lebensmittel gleichzeitig zum Einfrieren eingelegt.

Warten Sie einige Stunden und prüfen Sie dann die Temperatur erneut.

Raumtemperatur zu hoch.

Siehe Klimaklasse auf dem Typenschild.

In das Gerät eingelegte Lebensmittel waren noch zu warm.

Lassen Sie die Lebensmittel vor dem Einlagern auf Raumtemperatur abkühlen.

Die Tür ist nicht richtig geschlossen.

Siehe „Schließen der Tür“.

Der Kompressor schaltet sich nicht sofort ein, nachdem Sie gedrückt oder die Temperatur auf einen anderen Wert eingestellt haben.

Dies ist normal, keine Störung.

Der Kompressor schaltet sich erst nach einer Weile ein.

Wasser fließt an der Rückwand des Kühlschranks hinunter.

Während des automatischen Abtauprozesses schmilzt Reif auf der Rückwand.

Der Kompressor arbeitet ständig.

Wasser fließt in den Kühlschrank. Der Wasserablauf ist verstopft. Die eingelagerten Lebensmittel verhindern, dass das Wasser zum Wassersammler fließt.

Reinigen Sie den Ablauf. Stellen Sie sicher, dass die Lebensmittel nicht die Rückwand berühren.

Wasser läuft auf den Boden.

Der Tauwasserablauf ist nicht mit der Verdampferschale über dem Kompressor verbunden.

Befestigen Sie den Tauwasserablauf an der Verdampferschale.

Die Temperatur im Gerät ist zu hoch/niedrig.

Die Temperatur ist nicht richtig eingestellt.

Stellen sie eine höhere/niedrigere Temperatur ein.

Die Tür ist nicht richtig geschlossen.

Siehe „Schließen der Tür“.

Die Temperatur der zu kühlenden Lebensmittel ist zu hoch.

Lassen Sie die Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in das Gerät stellen.

Es wurden zu viele Lebensmittel gleichzeitig eingelegt.

Legen Sie weniger Lebensmittel gleichzeitig ein.

Die Tür wurde zu häufig geöffnet.

Öffnen Sie die Tür nur, wenn es notwendig ist.

Die Kaltluft kann nicht im Gerät zirkulieren.

Kaltluftzirkulation im Gerät sicherstellen.

Bitte wenden Sie sich an den nächsten autorisierten Kundendienst, wenn alle genannten Abhilfemaßnahmen nicht zum gewünschten Erfolg führen.

Austauschen der Lampe Das Gerät ist mit einer langlebigen LED-Innenbeleuchtung ausgestattet.

Ziehen Sie den Netzstecker aus der Steckdose.

1. Schieben Sie die transparente Abdeckung mit den Fingern nach oben und unten und nehmen Sie sie in Pfeilrichtung ab.

2. Ersetzen Sie die defekte Lampe durch eine Lampe mit der gleichen Leistung und Form, die speziell für Haushaltsgeräte vorgesehen ist. (Die maximal erlaubte Leistung finden Sie auf der Lampenabdeckung.) 3. Bringen Sie die Lampenabdeckung wieder an. 4. Stecken Sie den Netzstecker in die Steckdose. 5. Öffnen Sie die Tür. Prüfen Sie, ob die Lampe brennt.

Schließen der Tür 1. Reinigen Sie die Türdichtungen. 2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu „Montage“. 3. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Wenden Sie sich an den autorisierten Kundendienst.

Siehe Kapitel Sicherheitshinweise.

Standort Beachten Sie bei der Installation die Montageanleitung. Damit das Gerät die optimale Leistung bringen kann, sollte es weit entfernt von Wärmequellen wie Heizungskörpern, Boilern, direktem Sonnenlicht usw. aufgestellt werden. Die Luft muss frei an der Rückseite des Gerätes zirkulieren können.

Anforderungen an die Belüftung

Installieren Sie dieses Gerät in einem trockenen, gut belüfteten Raum, in dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typenschild des Geräts angegeben ist:

Hinter dem Gerät muss genug Platz für eine ausreichende Luftzirkulation sein.

+16 °C bis +38 °C Elektrischer Anschluss

Bei einigen Modellen können Funktionsstörungen auftreten, wenn sie außerhalb dieses Temperaturbereichs betrieben werden. Der ordnungsgemäße Betrieb wird nur innerhalb des angegebenen Temperaturbereichs gewährleistet. Bei Fragen zum Aufstellungsort des Geräts wenden Sie sich an den Verkäufer, unseren Kundendienst oder nächstgelegenen autorisierten Service-Partner.

Anforderungen an die Belüftung

Kontrollieren Sie vor der ersten Benutzung des Geräts, ob die Netzspannung und frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist der Netzstecker mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät gemäß den geltenden Vorschriften von einem qualifizierten Elektriker erden. Der Hersteller übernimmt keinerlei Haftung bei Missachtung der vorstehenden Sicherheitshinweise. Das Gerät entspricht den EWG-Richtlinien.

Hinter dem Gerät muss genug Platz für eine ausreichende Luftzirkulation sein.

Technische Daten Technische Daten

Die technischen Daten befinden sich auf dem Typenschild auf der Außen- oder Innenseite des Geräts sowie auf der Energieplakette.

UMWELTTIPPS Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen
