BEDIENUNGSANLEITUNG EQ.6 PLUS S300 TE653501DE SIEMENS

Gebrauchsanleitung Instruction manual

Sehr geehrte Kaffeeliebhaberin, sehr geehrter Kaffeeliebhaber, herzlichen Glückwunsch zum Kauf dieses Kaffeevollautomaten aus dem Hause Siemens. Diese Gebrauchsanleitung beschreibt verschiedene Gerätevarianten, die sich im Detail unterscheiden. Bitte auch die beiliegende Kurzanleitung beachten. Sie kann in einem speziellen Aufbewahrungsfach 16 bis zum nächsten Gebrauch verstaut werden. Zur Verwendung dieser Gebrauchsanleitung: Die Umschlagseite dieser Anleitung können Sie vorne ausklappen. Dort finden Sie mit Nummern bezeichnete Geräteillustrationen, auf die in dieser Anleitung immer wieder verwiesen wird. Beispiel: Brüheinheit 14 Displayanzeigen und Symbole werden in dieser Anleitung ebenfalls speziell dargestellt. So können Sie erkennen, dass es sich um Texte oder Symbole handelt, die am Gerät angezeigt werden oder aufgedruckt sind. Beispiel Displaytexte: Espresso Beispiel Bedienelemente: C

• Inhalt Bestimmungsgemäßer Gebrauch3 Wichtige Sicherheitshinweise3 Lieferumfang5 Auf einen Blick5 Überblick – Bedienelemente6 Display7 Inbetriebnahme8 Eigene Einstellungen „Favorit“ 9 Kindersicherung9 Getränkezubereitung9 Zubereitung von Kaffeegetränken p. 11
• Zubereitung mit Milch p. 11
• Spezielle Getränke p. 12
• Zubereitung mit ­gemahlenem Kaffee p. 13
• Mahlgrad einstellen p. 14
• Menü14 Pflege und tägliche Reinigung17 Milchsystem reinigen p. 18
• Brüheinheit reinigen (Bild G) p. 19
• Service-Programme20 Milchsystem reinigen p. 20
• Entkalken p. 21
• Reinigen p. 21
• ­calc‘nClean Tipps zum Energiesparen23 Frostschutz23 Aufbewahrung Zubehör23 Zubehör23 Entsorgung23 Garantiebedingungen24 Einfache Probleme selbst beheben25 Technische Daten28 p. 22

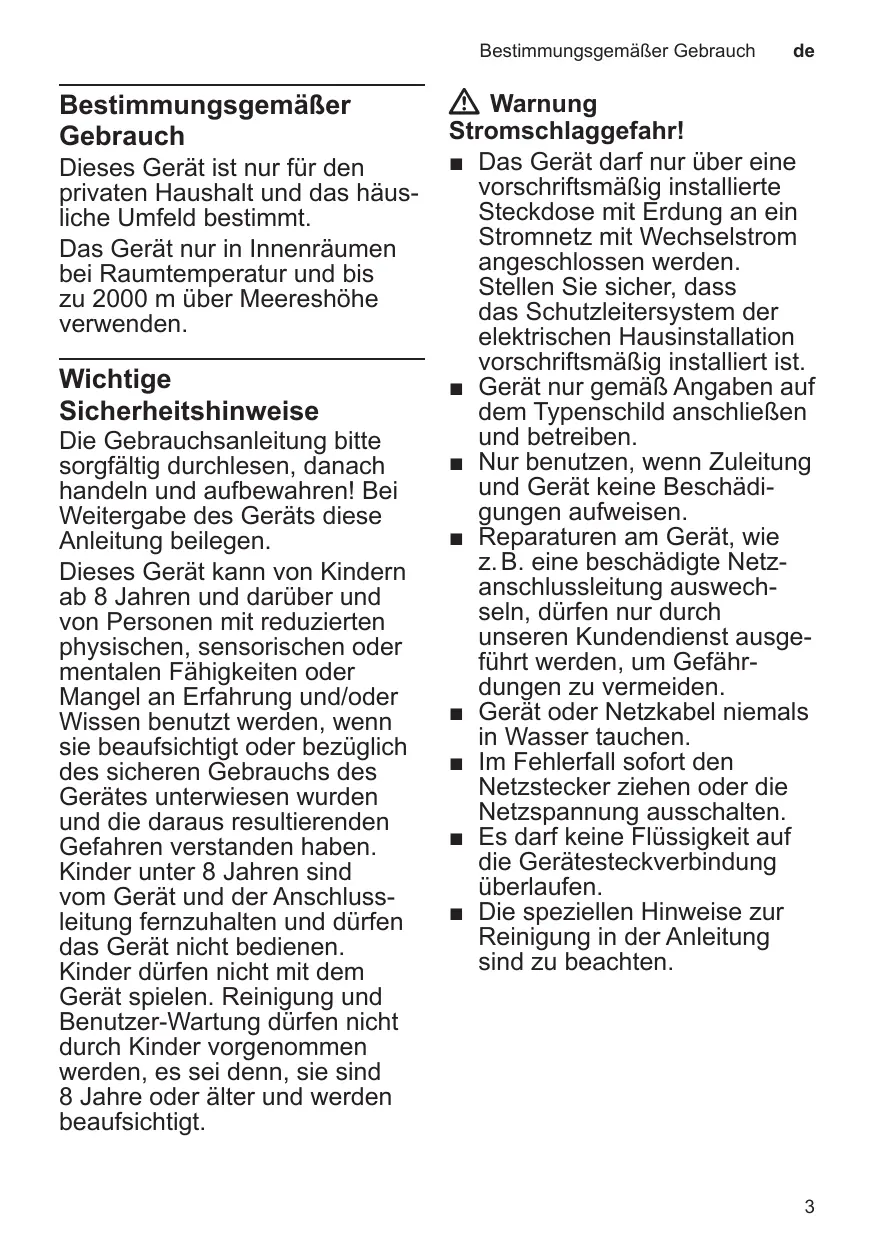

Bestimmungsgemäßer Bestimmungsgemäßer Gebrauch Dieses Gerät ist nur für den privaten Haushalt und das häus­ liche Umfeld bestimmt. Das Gerät nur in Innenräumen bei Raumtemperatur und bis zu 2000 m über Meereshöhe verwenden. Wichtige Sicherheitshinweise Sicherheitshinweise Die Gebrauchsanleitung bitte sorgfältig durchlesen, danach handeln und aufbewahren! Bei Weitergabe des Geräts diese Anleitung beilegen. Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder unter 8 Jahren sind vom Gerät und der Anschluss­ leitung fernzuhalten und dürfen das Gerät nicht bedienen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer­Wartung dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt. Bestimmungsgemäßer Gebrauch

W Warnung Stromschlaggefahr! ■ Das Gerät darf nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom angeschlossen werden. Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist. ■ Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben. ■ Nur benutzen, wenn Zuleitung und Gerät keine Beschädi­ gungen aufweisen. ■ Reparaturen am Gerät, wie z. B. eine beschädigte Netz­ anschlussleitung auswech­ seln, dürfen nur durch unseren Kundendienst ausge­ führt werden, um Gefähr­ dungen zu vermeiden. ■ Gerät oder Netzkabel niemals in Wasser tauchen. ■ Im Fehlerfall sofort den Netzstecker ziehen oder die Netzspannung ausschalten. ■ Es darf keine Flüssigkeit auf die Gerätesteckverbindung überlaufen. ■ Die speziellen Hinweise zur Reinigung in der Anleitung sind zu beachten.

Wichtige Sicherheitshinweise W Warnung Gefahr durch Magnetismus! Das Gerät enthält Permanent­ magnete, die elektronische Implantate wie z. B. Herzschritt­ macher oder Insulinpumpen beeinflussen können. Träger von elektronischen Implantaten bitte einen Mindestabstand von 10 cm zum Gerät und, bei Entnahme, zu folgenden Teilen einhalten: Milchbehälter, Milchsystem, Wassertank, Tropfschale und Brüheinheit. W Warnung Erstickungsgefahr! Kinder nicht mit Verpackungs­ material spielen lassen. Klein­ teile sicher aufbewahren, sie können verschluckt werden. W Warnung Verletzungsgefahr! ■ Nicht in das Mahlwerk greifen. ■ Fehlanwendung des Gerätes kann zu Verletzungen führen. W Warnung Brandgefahr! ■ Das Gerät wird heiß. ■ Das Gerät nie in einem Schrank betreiben.

W Warnung Verbrennungsgefahr! ■ Das Milchsystem wird sehr heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren. ■ Nach dem Gebrauch können die Oberflächen von Heiz­ element oder Wärmeplatte noch einige Zeit heiß sein. ■ Frisch zubereitete Getränke sind sehr heiß. Bei Bedarf etwas abkühlen lassen. Lieferumfang

Lieferumfang (Bild A auf den Ausklappseiten)

Kaffeevollautomat Gebrauchsanleitung Kurzanleitung Milchschlauch und Ansaugrohr Wasserhärtestreifen

Pulverlöffel Wasserfilter * Milchbehälter mit „freshLock“ Deckel * Entkalkungstabletten * Auf einen Blick (Bilder B, C, D, E, F und G auf den Ausklappseiten)

Netzschalter J Bedienfeld (siehe folgende Seite) Display Getränkeauslauf (Kaffee, Milch, ­Heißwasser), höhenverstellbar a) Abdeckung b) Milchsystem / Kaffeeauslauf (zweiteilig) c) Milchschlauch d) Ansaugrohr e) Aufnahme Milchsystem Abnehmbarer Wassertank Deckel für Wassertank Aufbewahrungsfach für Pulverlöffel Pulverlöffel (Einsetzhilfe für Wasserfilter) Bohnenbehälter 10 Aromadeckel 11 Drehwähler für Mahlgradeinstellung 12 Pulverschublade (Kaffeepulver / Reinigungstablette) 13 Tür zur Brüheinheit 14 Brüheinheit a) Verriegelung b) Abdeckung 15 Auswurfhebel 16 Aufbewahrungsfach für Kurzanleitung 17 Tropfschale a) Blende b) Tropfblech (zweiteilig) c) Kaffeesatzbehälter d) Schwimmer 18 Kabelstaufach 19 Typenschild (E.-Nr.; FD)

• Die Gebrauchsanleitung beschreibt verschiedene Varianten. Mit * gekennzeichnete Positionen sind nur in bestimmten Gerätemodellen vorhanden.

Überblick – Bedienelemente Überblick – Bedienelemente (Bild B auf den Ausklappseiten)

Die folgenden Symbole sind je nach Betriebszustand des Geräts zu sehen bzw. hinterleuchtet: start stop Espresso Latte Macchiato Espresso Macch. Milchkaffee Caffe Crema Milchschaum Cappuccino Spezielle Getränke (siehe Kapitel „Spezielle Getränke“). C – Start-Stopp-Taste I – Auswahl nach unten F – Zurück menu A – Menü öffnen G – Bezug von zwei Tassen gleichzeitig

B – Bestätigen / Speichern H – Kaffeestärke einstellen

D – Tassengröße auswählen R – Favorit aufrufen (kurz berühren) und ­Kindersicherung (mindestens 3 Sekunden berühren).

Display Netzschalter J Mit dem Netzschalter J wird das Gerät ­ein- oder ausgeschaltet. Das Gerät spült automatisch, wenn es ein- und aus­geschaltet wird. Das Gerät spült nicht, wenn: ■■ es beim Einschalten noch warm ist. ■■ vor dem Ausschalten kein Kaffee bezogen wurde. Das Gerät ist betriebsbereit, wenn im Bedienfeld die Symbole und das Display leuchten. Bedienfeld (Touchfeld) Im Bedienfeld kann ganz einfach durch Berühren der Symbole und Zeichen navigiert werden. Es ertönt ein akustisches Signal. Der Signalton kann ein und ausgeschaltet werden (siehe Kapitel „Menü – Tastentöne“). Getränkeauswahl Durch Berühren des entsprechenden Symbols wird das gewünschte Getränk direkt ­ausgewählt (siehe Kapitel „Getränkezubereitung“). Start-Stopp-Taste Durch Berühren von C wird die Getränkezubereitung oder ein ServiceProgramm gestartet. Durch erneutes Berühren von C während der Getränkezubereitung wird der Bezug vorzeitig gestoppt. Menü Durch Berühren von A wird das Menü aufgerufen, die Navigationssymbole werden aktiviert und leuchten. Durch Berühren von I, B und F wird im Menü ­navigiert und es werden Informationen abgerufen oder ­Einstellungen ­vorgenommen (siehe Kapitel „Menü“).

Getränkeoptionen Durch Berühren von H oder D wird die Stärke oder Menge des Getränks angepasst, durch Berühren von G werden zwei Tassen gleichzeitig zubereitet, sobald mit C der Bezug gestartet wird (siehe Kapitel „Getränke­zubereitung“). „Favorit“ und Kindersicherung Durch kurzes Berühren von R werden personalisierte Getränke aufgerufen (siehe Kapitel „Eigene Einstellungen Favorit“). Berührt man R mindestens 3 Sekunden, wird die Kindersicherung aktiviert oder deaktiviert (siehe Kapitel „Kindersicherung“). Display Im Display werden die gewählten Getränke und Einstellungen sowie Meldungen zum Betriebszustand angezeigt. Espresso normal mittelgroß Bitte Wassertank füllen Die Meldung erlischt, sobald die Handlung durchgeführt wurde.

Inbetriebnahme Inbetriebnahme Allgemeines Nur reines, kaltes Wasser ohne Kohlensäure und ausschließlich geröstete Bohnen in die entsprechenden Behälter füllen. Keine glasierten, karamellisierten oder mit sonstigen zuckerhaltigen Zusätzen behandelte Kaffeebohnen ver­wenden, sie verstopfen die Brüheinheit. Bei diesem Gerät ist die Wasserhärte ein­stell­bar. Ab Werk ist die Wasserhärte 4 ein­gestellt. Die Wasserhärte des verwen­deten Wassers mit beiliegendem Prüfstreifen feststellen. Wird ein anderer Wert als Wasser­härte 4 angezeigt, das Gerät nach Inbetriebnahme entsprechend programmieren (siehe unter Kapitel „Menü – Wasserhärte“). Gerät in Betrieb nehmen ■■ Vorhandene Schutzfolien entfernen. ■■ Den Kaffeevollautomat auf eine ebene und für das Gewicht ausreichende, wasser­feste Fläche stellen. ■■ Die Lüftungsschlitze des Geräts müssen frei bleiben.

Wichtig: Das Gerät nur in frostfreien Räumen verwenden. Wurde das Gerät bei Temperaturen unter 0° C transportiert oder gelagert, mindestens 3 Stunden warten, bevor das Gerät in Betrieb genommen wird. ■■ Netzstecker (Kabelstaufach 18) an der Steckdose anschließen. Die Länge kann durch Zurückschieben und Herausziehen ­passend eingestellt werden. Das Gerät dazu mit der Rückseite z. B. an die Tischkante stellen und das Kabel entweder nach unten ziehen, oder nach oben schieben. ■■ Deckel Wassertank 6 hochklappen. ■■ Wassertank 5 abnehmen, ausspülen und mit frischem, kaltem Wasser füllen. Die Markierung „max“ beachten. ■■ Den Wassertank 5 gerade aufsetzen und ganz nach unten drücken. ■■ Den Deckel Wassertank 6 wieder schließen.

■■ Bohnenbehälter 9 mit Kaffeebohnen füllen. ■■ Das Gerät mit dem Netzschalter 1 J einschalten. Das Bedienfeld und das Display werden aktiviert. Im Display erscheint die voreingestellte Sprache, in der die weiteren Displaytexte angezeigt werden. Es stehen mehrere Sprachen zur Auswahl. ■■ I so oft berühren, bis die gewünschte Sprache im Display ­gekennzeichnet ist. Deutsch English Français ■■ C berühren, um die Auswahl zu bestätigen. Die gewählte Sprache ist gespeichert. Das Markenlogo leuchtet im Display 3. Das Gerät heizt nun auf und spült, etwas Wasser läuft aus dem Getränkeauslauf 4. Das Gerät ist betriebsbereit, wenn im Bedienfeld die Symbole und das Display leuchten.

Der Kaffeevollautomat ist ab Werk mit den Standardeinstellungen für optimalen Betrieb programmiert. Das Gerät schaltet nach einer ausgewählten Zeit automatisch ab (siehe Kapitel „Menü – Selbstabschaltung“).

Eigene Einstellungen „Favorit“

Bei der ersten Benutzung, nach der Durchführung eines ServiceProgramms oder wenn das Gerät längere Zeit nicht in Betrieb war, hat das erste Getränk noch nicht das volle Aroma und sollte nicht ­getrunken werden. Getränkezubereitung Dieser Kaffeevollautomat mahlt für jeden Brühvorgang frischen Kaffee. Für eine optimale Qualität die Bohnen kühl und verschlossen aufbewahren oder tiefgefrieren.

Nach Inbetriebnahme des Kaffeevollautomaten wird eine feinporige und standfeste „Crema“ erst nach dem Bezug einiger Tassen dauerhaft erreicht. Bei längerem Gebrauch ist es normal, dass sich an den Lüftungsschlitzen Wassertropfen bilden. Eigene Einstellungen „Favorit“ Die Anzahl der Favoriten ist abhängig vom Geräte­modell. Unter dem Menüpunkt „Favorit“ können individuelle (personali­sierte) Getränke abgespeichert und geändert werden (siehe Kapitel „Menü – Favorit“). Individuelles Getränk abrufen ■■R kurz berühren. ■■ Einen bereits mit eigenen Einstellungen hinterlegten Favoriten auswählen. ■■ C berühren, um den Getränkebezug zu starten. Kindersicherung Um Kinder vor Verbrühungen und Ver­brennungen zu schützen, kann das Gerät gesperrt werden. ■■R mindestens 3 Sekunden berühren. Im Display 3 erscheint ein Schlüssel. Die Kindersicherung ist ­aktiviert. Nun ist keine Bedienung mehr möglich.

Wichtig: Täglich frisches, kaltes Wasser in den Wassertank 5 füllen. Es sollte immer ausreichend Wasser für den Betrieb des Gerätes im Wassertank 5 sein. Tasse(n), vor allem kleine, dickwandige Espressotassen z. B. mit Heißwasser vorwärmen.

Bei einigen Einstellungen wird der Kaffee in zwei Schritten zubereitet (siehe „­aromaDouble Shot“). Bitte warten, bis der Vorgang komplett abgeschlossen ist. Es können verschiedene Getränke ganz einfach auf Tastendruck zubereitet werden. Getränkeauswahl Durch Berühren des entsprechenden Symbols wird das gewünschte Getränk direkt ­ausgewählt. Das gewählte Getränk wird durch Linien ober- und unterhalb des Symbols gekennzeichnet. Die Getränkebezeichnung und die aktuell eingestellten Werte für Kaffeestärke und Tassengröße werden im Display 3 angezeigt. Folgende Getränke stehen zur Auswahl: Espresso Latte Macchiato Espresso Macch. Milchkaffee Caffe Crema Milchschaum Cappuccino ■■R mindestens 3 Sekunden berühren. Der Schlüssel im Display 3 verschwindet wieder. Die Kindersicherung ist deaktiviert. Das Gerät kann wie gewohnt bedient werden.

Getränkezubereitung Durch mehrmaliges Berühren der Taste „Spezielle Getränke“ können nacheinander verschiedene Getränke ausgewählt werden: Heißwasser Americano * Warme Milch * Flat White * Cafe Cortado * Kaffeekanne * Kleiner Brauner *

Mit * gekennzeichnete Positionen sind nur in bestimmten Gerätemodellen vorhanden. Tassengröße auswählen Durch Berühren von D wird die Füllmenge des Getränks individuell ausgewählt. Folgende Einstellungen sind möglich: klein mittelgroß groß Kaffeestärke anpassen, Pulverkaffee auswählen Durch Berühren von H wird die Stärke des Kaffeegetränks individuell eingestellt oder die Zubereitung mit Pulverkaffee ausgewählt. Folgende Einstellungen sind möglich: sehr mild sehr stark mild doubleshot stark normal doubleshot stark+ stark Pulverfach ■■ Durch Berühren des entsprechenden Symbols das gewünschte Getränk auswählen. ■■ H so oft berühren, bis die gewünschte Einstellung z. B. stark oder Pulverfach (siehe Kapitel „Zubereitung mit gemahlenem Kaffee“) im Display angezeigt wird. aromaDouble Shot Je länger der Kaffee gebrüht wird, desto mehr Bitterstoffe und unerwünschte Aromen werden gelöst. Geschmack und Bekömmlichkeit des Kaffees werden dadurch beeinträchtigt. Für extra starken Kaffee verfügt das Gerät deswegen über eine spezielle aromaDouble Shot-Funktion. Nach der Hälfte der zubereiteten Menge werden erneut Kaffeebohnen gemahlen und gebrüht, so dass jeweils nur die wohlschmeckenden und gut bekömmlichen Aromastoffe gelöst werden.

Die Funktion aromaDouble Shot kann für alle Getränke mit einem Kaffeeanteil von mind. 35 ml Kaffeefüllmenge ausgewählt werden. Für kleine Getränke, wie z. B. einen kleinen Espresso oder bei Einstellung auf G ist die Funktion nicht verfügbar. ■■ Durch Berühren des entsprechenden Symbols das gewünschte Getränk auswählen. ■■ D so oft berühren, bis die gewünschte Einstellung im Display angezeigt wird.

Ein Pfeil oder Pfeile neben der Einstellung, z. B. „groß ˆ“ zeigen an, dass die vom Werk voreingestellte Füllmenge (siehe Kapitel „Menü – Tassengröße einstellen“) verändert wurde. Zwei Tassen auf einmal Durch Berühren von G werden nach Auswahl eines Kaffeegetränks oder KaffeeMilch-Getränks (bei bestimmtem Gerätetyp nur Kaffeegetränke) zwei Tassen gleichzeitig zubereitet, sobald mit C der Bezug gestartet wird. Die Einstellung wird im Display angezeigt. ■■ Durch Berühren des entsprechenden Symbols das gewünschte Getränk auswählen. ■■ G berühren. ■■ Zwei vorgewärmte Tassen links und rechts unter den Getränkeauslauf 4 stellen. ■■ C berühren, um den Getränke­ bezug zu starten. Das ausgewählte Getränk wird gebrüht und läuft anschließend in die beiden Tassen. Getränkezubereitung

Das Getränk wird in zwei Schritten (zwei Mahlvorgänge) zubereitet. Bitte warten, bis der Vorgang komplett abgeschlossen ist.

Abhängig vom Gerättyp ist die ­Funktion „Zwei Tassen auf einmal“ nur für Kaffeegetränke und nicht für Kaffee-Milch-Getränke verfügbar. Zubereitung von Kaffeegetränken Das Gerät muss betriebsbereit sein. ■■ Vorgewärmte Tasse unter den Getränke­ auslauf 4 stellen. ■■ Durch Berühren des entsprechenden Symbols das gewünschte Kaffeegetränk Espresso oder Caffe Crema auswählen. Im Display werden die Getränkebezeichnung und die aktuell eingestellten Werte für Kaffeestärke und Tassengröße ­angezeigt. Caffe Crema normal mittelgroß

Tassengröße und Kaffeestärke können durch Berühren von D und H verändert werden. Bei Auswahl Pulverfach wie unter „Zuberei­tung mit gemahlenem Kaffee“ beschrieben vorgehen. Zum Beispiel: ■■ D so oft berühren, bis groß im Display angezeigt wird. ■■ H so oft berühren, bis mild im Display angezeigt wird. ■■ C berühren, um den ­Getränke­bezug zu starten. Der Kaffee wird gebrüht und läuft ­anschließend in die Tasse.

Durch erneutes Berühren von C kann der Getränkebezug vorzeitig gestoppt werden.

Zubereitung mit Milch Dieser Kaffeevollautomat besitzt ein ­integriertes Milchsystem. Damit können Kaffeegetränke mit Milch oder auch Milchschaum und warme Milch zubereitet werden.

Tipp: Es können auch pflanzliche Getränke anstatt Milch verwendet werden, z. B. aus Soja.

Hinweis: Die Qualität des Milchschaums ist abhängig von der Art der verwendeten Milch oder des pflanzlichen Getränks.

Verbrennungsgefahr! Ober- und Unterteil des Milch­systems 4b werden sehr heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren.

Achtung! Getrocknete Milchreste sind schwer zu entfernen, deshalb unbedingt reinigen (siehe Kapitel „Milchsystem reinigen“).

Bei der Zubereitung mit Milch kann es zu pfeifenden Geräuschen kommen. Diese sind durch das Milchsystem 4b technisch bedingt.

Durch erneutes Berühren von C kann der Getränkebezug vorzeitig gestoppt werden. Das Gerät muss betriebsbereit sein. Milchschlauch und Ansaugrohr müssen angeschlossen sein. ■■ Das Ansaugrohr 4d in den Milchbehälter einführen. ■■ Vorgewärmte Tasse oder Glas unter den Getränkeauslauf stellen. Kaffeegetränke mit Milch ■■ Durch Berühren des entsprechenden Symbols Espresso Macch., Milchkaffee, Latte Macchiato oder Cappuccino auswählen.

Getränkezubereitung Im Display werden die Getränkebezeichnung und die voreingestellten Werte für Tassengröße und Kaffeestärke angezeigt.

Tassengröße und Kaffeestärke können durch Berühren von D und H verändert werden. Bei Auswahl Pulverfach wie unter „Zubereitung mit gemahlenem Kaffee“ beschrieben vorgehen. ■■ C berühren, um den Getränke­ bezug zu starten. Zuerst wird Milch bzw. Milchschaum in die Tasse bzw. das Glas ausgegeben. Anschließend wird der ­Kaffee gebrüht und läuft in die Tasse bzw. das Glas. Durch einmaliges Berühren von C kann der Milchbezug oder Kaffeebezug vorzeitig gestoppt werden; zweimaliges Berühren von C stoppt den kompletten Getränkebezug. Milchschaum ■■ Durch Berühren des Symbols ­Milchschaum auswählen. ■■ Durch Berühren von D die Tassengröße einstellen. ■■ C berühren, um den Getränke­ bezug zu starten. Milchschaum fließt aus dem Getränkeauslauf. Spezielle Getränke Durch mehrmaliges Berühren der Taste „spezielle Getränke“ können nacheinander verschiedene Getränke ausgewählt werden. Mit * gekennzeichnete Positionen sind nur in bestimmten Gerätemodellen vorhanden. Heißwasser Vor dem Bezug von heißem Wasser sollte das Milchsystem gereinigt und der Milchschlauch abgezogen werden (siehe Kapitel „Milchsystem reinigen“). Wird das Milchsystem nicht gereinigt, können geringe Mengen von Milch mit dem Wasser ausgegeben werden.

Verbrennungsgefahr! Das Milchsystem 4b wird sehr heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren. Das Gerät muss betriebsbereit sein. ■■ Tasse oder Glas unter den Getränke­ auslauf 4 stellen. ■■ Symbol „spezielle Getränke“ so oft berühren, bis Heißwasser im Display erscheint. ■■ Durch Berühren von D die Tassengröße einstellen. ■■ C berühren, um den ­Getränke­bezug zu starten.

Erscheint die Meldung Bitte Milchschlauch abziehen, wie folgt vorgehen: ■■ Den Milchschlauch 4c abziehen und C erneut berühren. Heißes Wasser fließt aus dem Auslauf 4.

Durch erneutes Berühren von C kann der Getränkebezug vorzeitig gestoppt werden. Warme Milch * Bitte zuerst das Kapitel „Zubereitung mit Milch“ durchlesen und beachten. Anschließend: ■■ Symbol „spezielle Getränke“ so oft berühren, bis Warme Milch im Display erscheint. ■■ Durch Berühren von D die Tassengröße einstellen. ■■ C berühren, um den ­Getränke­bezug zu starten. Warme Milch fließt aus dem Auslauf 4.

Durch erneutes Berühren von C kann der Getränkebezug vorzeitig gestoppt werden. Americano * ■■ Vorgewärmte Tasse unter den Getränkeauslauf 4 stellen. ■■ Symbol „spezielle Getränke“ so oft berühren, bis Americano im Display erscheint. Getränkezubereitung ■■ Einstellungen wie Tassengröße und Stärke wie im Kapitel „Zubereitung von Kaffeegetränken“ vornehmen. ■■ C berühren, um den ­Getränke­bezug zu starten. Der Kaffee wird gebrüht und läuft ­anschließend in die Tasse.

Durch erneutes Berühren von C kann der Getränkebezug vorzeitig gestoppt werden. Flat White *, Cafe Cortado * oder Kleiner Brauner * Bitte zuerst das Kapitel „Zubereitung mit Milch“ durchlesen und beachten. Anschließend: ■■ Tasse oder Glas unter den Getränkeauslauf 4 stellen. ■■ Symbol „spezielle Getränke“ so oft berühren, bis Flat White, Cafe Cortado oder Kleiner Brauner im Display erscheint. ■■ Einstellungen wie Tassengröße und Stärke wie im Kapitel „Zubereitung von Kaffeegetränken“ vornehmen. ■■ C berühren, um den ­Getränke­bezug zu starten. Der Kaffee wird gebrüht und läuft in die Tasse bzw. das Glas. Je nach Getränk wird Milch bzw. Milchschaum ausgegeben. Die Reihenfolge Kaffee/Milch ist abhängig vom Getränk.

Durch einmaliges Berühren von C kann der Milchbezug oder Kaffeebezug vorzeitig gestoppt werden. Zweimaliges Berühren von C stoppt den kompletten Getränkebezug. Kannenfunktion * ■■ Kanne unter den Getränkeauslauf 4 stellen. ■■ Symbol „spezielle Getränke“ so oft berühren, bis Kaffeekanne im Display erscheint. ■■ Durch Berühren von H die Kaffeestärke einstellen.

■■ Durch Berühren von D die Menge (4 oder 6 Tassen) einstellen. ■■ C berühren, um den ­Getränke­bezug zu starten. Der Kaffee wird gebrüht und läuft ­anschließend in die Kanne.

Durch erneutes Berühren von C kann der Getränkebezug vorzeitig gestoppt werden. Zubereitung mit ­gemahlenem Kaffee Dieser Kaffeevollautomat kann auch mit gemahlenem Kaffee (kein löslicher Kaffee) betrieben werden.

Bei der Zubereitung mit gemahlenem Kaffee ist die Einstellung der Kaffeestärke, der Bezug von zwei Tassen auf einmal und aromaDouble Shot nicht verfügbar. Das Gerät muss betriebsbereit sein. ■■ Vorgewärmte Tasse unter den Getränke­ auslauf 4 stellen. ■■ Durch Berühren des entsprechenden Symbols ein Kaffeegetränk oder KaffeeMilch-Getränk auswählen. ■■ H so oft berühren, bis Pulverfach im Display angezeigt wird. ■■ Die Pulverschublade 12 öffnen. ■■ Maximal 2 gestrichene Pulverlöffel mit Kaffeepulver einfüllen.

Achtung! Keine Kaffeebohnen oder lös­lichen Kaffee einfüllen. ■■ Die Pulverschublade 12 schließen. ■■ C berühren, um den ­Getränke­bezug zu starten. Der Kaffee wird gebrüht und läuft ­anschließend in die Tasse.

Durch erneutes Berühren von C kann der Getränkebezug vorzeitig gestoppt werden.

Menü Mahlgrad einstellen Mit dem Drehwähler 11 für Mahlgradein­ stellung kann die gewünschte Feinheit des Kaffeepulvers eingestellt werden.

Achtung! Den Mahlgrad nur bei laufendem Mahlwerk verstellen! Das Gerät kann sonst beschädigt werden.

Verletzungsgefahr! Nicht in das Mahlwerk greifen. ■■ Bei laufendem Mahlwerk den ­Drehwähler 11 zwischen feinem Kaffeepulver (a: ­Drehen gegen den Uhrzeigersinn) und gröberem Kaffeepulver (b: Drehen im Uhrzeigersinn) einstellen.

Menü Das Menü dient dazu, Einstellungen individuell zu ändern, ­Informationen abzurufen oder Vorgänge zu starten. ■■ Durch Berühren von A das Menü öffnen. Im Display erscheinen die verschiedenen Einstellmöglichkeiten, die Navigations­ symbole leuchten auf. Die aktuelle Einstellung ist im Display gekennzeichnet. Navigation im Menü: I = nach unten navigieren B = bestätigen / speichern F = zurückgehen A = Menü öffnen / Menü verlassen

Durch Berühren von I werden jeweils Einstell- oder Auswahlmöglichkeiten in wiederkehrender Reihenfolge angezeigt. Nach Erreichen des untersten Menüpunktes erscheint wieder der oberste Menüpunkt.

Die neue Einstellung macht sich erst ab der zweiten Tasse Kaffee bemerkbar.

Bei dunkel gerösteten Bohnen einen feineren, bei helleren Bohnen einen gröberen Mahlgrad einstellen.

Zum Beispiel: Kaffeetemperatur max. einstellen: ■■ A berühren. Das Menü wird geöffnet. ■■ I so oft berühren, bis ­Kaffeetemperatur im Display angezeigt wird. ■■ B berühren, es erscheint z. B. hoch ■■ I so oft berühren, bis max. im Display angezeigt wird. ■■ B berühren, um zu speichern. Im Display erscheint die Bestätigung. ■■ Der Menüpunkt Kaffeetemperatur erscheint. ■■ F berühren, um das Menü zu verlassen. Menü Folgende Einstellungen können ­vorgenommen werden: Reinigung und Pflege Starten spezieller Service-Programme. Es kann Milchsystem reinigen, Entkalken, Reinigen oder calc‘nClean ausgewählt werden. ■■ Mit I das gewünschte Programm auswählen und mit B bestätigen. ■■ C berühren, um das Programm zu starten.

Wichtig: Unbedingt das Kapitel „Service-Programme“ beachten. Info Service-Programme (abhängig vom Gerättyp) Anzeige, wieviele Getränke noch bezogen werden können, bevor ein ServiceProgramm durchgeführt werden muss. ■■ Mit I Reinigen in --- c ­oder Entkalken in --- c anzeigen lassen. ■■ Mit F die Anzeige verlassen.

Der Zähler läuft technisch bedingt nicht „auf die Tasse genau“. Kaffee-Milch Verhältnis * Das vom Werk voreingestellte Mischungsverhältnis Kaffee/Milch kann in mehreren Stufen angepasst werden. ■■ Mit I das Getränk (nur für Kaffeegetränke mit Milch) auswählen und mit B bestätigen. ■■ Mit I das gewünschte Mischungsverhältnis auswählen (Einstellung des Milchanteils in %) und mit B bestätigen. ■■ Die Einstellung ist gespeichert. Beispiel: Bei einem eingestellten Wert von 30 % werden 30 % Milch und 70 % Kaffee ausgegeben. Mit * gekennzeichnete Positionen sind nur in bestimmten Gerätemodellen vorhanden.

Favorit Im Menüpunkt Favorit können individualisierte Getränke angelegt oder geändert werden. Die Anzahl der Favoriten ist abhängig vom Gerätemodell. ■■ Mit I ein neues oder bereits vorhandenes Profil auswählen und mit B bestätigen. ■■ Das gewünschte Getränk berühren und mit B bestätigen. ■■ Im Display erscheint je nach Getränk die Auswahl für die Getränke-Einstellungen wie z.B. ml oder Kaffee-Milch-Verhältnis. ■■ Die Auswahl vornehmen und jeweils mit B bestätigen. ■■ Das Getränk ist im Profil gespeichert. Tassengröße einstellen Einstellung der Füllmenge für jedes Getränk und für jede Tassengröße. Die vom Werk voreingestellte Füllmenge kann in mehreren Stufen angepasst werden. ■■ Mit I das Getränk auswählen und mit B bestätigen. ■■ Mit I die gewünschte Füllmenge auswählen und mit B bestätigen. Die Einstellung ist gespeichert. Wasserhärte Einstellung auf die örtliche Wasserhärte. Es kann Stufe 1, 2, 3, 4 oder Enthärtungsanlage ausgewählt werden. Die voreingestellte Wasserhärte ist Stufe 4. ■■ Mit I die gewünschte Wasserhärte auswählen und mit B bestätigen.

Die richtige Einstellung der Wasser­ härte ist wichtig, damit das Gerät rechtzeitig anzeigt, wenn es entkalkt werden muss. Die Wasserhärte kann mit dem beiliegen­den Teststreifen festgestellt oder bei der örtlichen Wasserversorgung nachgefragt werden. Ist im Haus eine Wasserenthärtungsanlage installiert, bitte Enthärtungsanlage einstellen.

Menü ■■ Den Teststreifen kurz in das Wasser ­tauchen und nach 1 Minute das Ergebnis ablesen. Stufe Wasserhärtegrad Deutsch (°dH) Französisch (°fH) 1-7 1-13 8-14 14-25 15-21 26-38 22-30 39-54 Selbstabschaltung Einstellung der Zeitspanne, nach der das Gerät nach der letzten Getränke­zubereitung automatisch ausschaltet. Es können Werte von 15 Minuten bis zu 3 Stunden ausgewählt werden. Die vor­eingestellte Zeit ist 30 Minuten. ■■ Mit I die gewünschte Zeitspanne auswählen und mit B bestätigen. Kaffeetemperatur Einstellung der Temperatur für Kaffee­ getränke und Heißwasser. Es kann normal, hoch, oder max. aus­gewählt werden. Die Einstellung ist für alle Zubereitungsarten wirksam. ■■ Mit I die gewünschte Temperatur­ stufe auswählen und mit B bestätigen. Wasserfilter Einstellung, ob ein Wasserfilter aktiviert werden soll oder kein Wasserfilter verwendet wird. Es kann Neuen Filter aktivieren oder Kein Filter eingesetzt ausgewählt werden.

Ein Wasserfilter vermindert Kalkablagerungen und reduziert Verun­ reinigungen im Wasser. Das Gerät muss zudem nicht so oft entkalkt werden. Wasserfilter sind über den Handel oder den Kundendienst erhältlich (siehe Kapitel „Zubehör“).

Wichtig: Bevor ein neuer Wasserfilter verwendet werden kann, muss dieser gespült werden. ■■ Den Wasserfilter mit der Öffnung nach oben in einen mit kaltem Wasser gefüllten Behälter tauchen. ■■ Den Filter an den Seiten leicht zusammendrücken bis keine Luftblasen mehr aufsteigen, der Wasserfilter bleibt am Boden. ■■ Den Wasserfilter mit Hilfe des Pulverlöffels 8 in den Wassertank 5 fest eindrücken. ■■ Wassertank bis zur Markierung „max“ mit Wasser füllen. ■■ Milchschlauch 4c mit dem Milchsystem 4b und dem Ansaugrohr 4d verbinden. ■■ Das Ende des Ansaugrohrs 4d in das Tropfblech 17b einstecken. ■■ A berühren und mit I ­Wasserfilter auswählen. ■■ B berühren und mit I Neuen Filter ­aktivieren auswählen. ■■ Tropfschale entleeren und wieder einsetzen. ■■ Mit B bestätigen. Wasser fließt nun durch den Filter um ihn zu spülen. ■■ Anschließend die Tropfschale entleeren und wieder einsetzen. Das Gerät ist wieder betriebsbereit.

Pflege und tägliche Reinigung

Durch das Spülen des Filters ist gleichzeitig die Einstellung für die Anzeige „Bitte Wasserfilter wechseln“ aktiviert worden. Nach dieser Anzeige oder spätestens nach 2 Monaten ist die Wirkung des Filters erschöpft. Er ist aus hygienischen Gründen, und damit das Gerät nicht verkalkt (Gerät kann Schaden nehmen), auszutauschen. Wird kein neuer Filter eingesetzt, die Einstellung Kein Filter eingesetzt auswählen und mit B bestätigen.

Wird das Gerät längere Zeit nicht benutzt (z. B. Urlaub), sollte der eingesetzte Filter vor dem Gebrauch des Gerätes gespült werden. Dazu einfach eine Tasse Heißwasser beziehen. Sprachen Einstellung der Sprache, in der die Displaytexte angezeigt werden. ■■ Mit I die gewünschte Sprache auswählen und mit B bestätigen. Frostschutz Serviceprogramm, um Schäden durch ­Frosteinwirkung bei Transport und Lagerung zu ver­mei­den. Das Gerät wird dabei vollständig entleert.

Info Getränkebezüge (abhängig vom Gerättyp) Anzeige, welche Menge an Getränken seit der Inbetriebnahme zubereitetet wurden. ■■ Mit F die Anzeige verlassen. Werkseinstellungen Zurücksetzen aller eigenen Einstellungen auf den Auslieferungszustand. ■■ C berühren, um alle eigenen Einstellungen zu löschen. Pflege und tägliche Reinigung

Stromschlaggefahr! Vor der Reinigung den Netzstecker ziehen. Das Gerät niemals in Wasser tauchen. Keinen Dampfreiniger benutzen. ■■ Das Gehäuse mit einem weichen, ­feuchten Tuch abwischen. ■■ Das Bedienfeld mit einem Mikrofasertuch reinigen. ■■ Keine alkohol- oder spiritushaltigen ­Reinigungsmittel verwenden. ■■ Keine scheuernden Tücher oder ­Reinigungsmittel verwenden.

Das Gerät muss betriebsbereit sein und der Wassertank 5 gefüllt sein. ■■ C berühren, um das Programm zu starten. ■■ Wassertank entnehmen, das Gerät entleert automatisch das Leitungssystem und schaltet sich aus. ■■ Den Wassertank 5 und die Tropfschale 17 entleeren. Tastentöne Ein- oder Ausschalten der Töne beim Berühren des Bedienfeldes. ■■ Mit B die Auswahl bestätigen. ■■ Mit I Tastentöne ein oder Tastentöne aus auswählen und mit B bestätigen. ■■ Rückstände von Kalk, Kaffee, Milch, Reinigungs- und Entkalkungslösung immer sofort entfernen. Unter solchen Rückständen kann sich Korrosion ­bilden. ■■ Neue ­Schwammputztücher können mit Salzen behaftet sein. Salze können Flugrost am Edelstahl verursachen, deshalb die Tücher vor Benutzung unbedingt gründlich auswaschen.

Pflege und tägliche Reinigung ■■ Tropfschale 17 mit Kaffeesatzbehälter 17c nach vorne herausziehen. Blende 17a und Tropfblech 17b abnehmen. Tropfschale und Kaffeesatzbehälter entleeren und reinigen. ■■ Den Innenraum des Geräts (Aufnahme Schalen) und die Pulverschublade (nicht entnehmbar) auswischen. ■■ Schwimmer 17d ausbauen und mit einem feuchten Tuch reinigen (abhängig vom Gerätetyp).

Die folgenden Bauteile nicht in den Geschirrspüler geben: Blende der Tropfschale 17a, Abdeckung 4a, Brüheinheit 14, Wassertank 5 und Aromadeckel 10.

Die folgenden Bauteile sind für den Geschirrspüler geeignet: Tropfschale 17, Tropfblech 17b, Kaffeesatzbehälter 17c, Pulverlöffel 8 und Ober- und Unterteil des Milchsystems 4b.

Wichtig: Tropfschale 17 und Kaffeesatz­behält­er 17c sollten täglich geleert und gereinigt werden, um Ablagerungen zu vermeiden. Milchsystem reinigen

Das Milchsystem 4b wird unmittelbar nach der Zubereitung eines Milchgetränks automatisch mit einem kurzen Dampfstoß gereinigt. Das Milchsystem wöchentlich manuell reinigen, bei Bedarf auch öfter. Für eine besonders gründliche Reinigung kann das Milchsystem 4b automatisch mit dem Programm „Milchsystem reinigen“ gereinigt werden (siehe Kapitel „ServiceProgramme – Milchsystem reinigen“). Manuell reinigen

Verbrennungsgefahr! Das Milchsystem 4b wird sehr heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren. Milchsystem 4b zum Reinigen zerlegen: ■■ Getränkeauslauf 4 ganz nach unten schieben. ■■ Die Abdeckung 4a nach vorne entfernen und den Milchschlauch abziehen.

Wenn das Gerät im kalten Zustand eingeschaltet oder nach Bezug von Kaffee ausgeschaltet wird, spült das Gerät automatisch. Das System reinigt sich somit selbst.

Wichtig: Sollte das Gerät längere Zeit (z. B. Urlaub) nicht benutzt werden, das komplette Gerät einschließlich Getränkeauslauf 4, Milchsystem 4b, Tropfschale 17 und Brüheinheit 14 gründlich reinigen.

■■ Das Milchsystem 4b gerade nach vorne herausziehen.

Pflege und tägliche Reinigung ■■ Die Aufnahme Milchsystem 4e gründlich von Kaffeeresten reinigen. ■■ Ober- und Unterteil des Milchsystems 4b zerlegen.

Brüheinheit reinigen (Bild G)

Siehe auch Kurzanleitung im ­Auf­bewahrungsfach 16. Zusätzlich zum automatischen Reinigungs­ programm sollte die Brüheinheit 14 regelmäßig zum Reinigen entnommen werden. ■■ Mit dem Netzschalter 1 J komplett ausschalten. ■■ Die Tür 13 zur Brüheinheit öffnen. ■■ Die rote Verriegelung 14a an der Brüheinheit 14 ganz nach links schieben. ■■ Den Auswurfhebel 15 ganz nach unten drücken. Die Brüheinheit wird gelöst. ■■ Die Brüheinheit 14 an den Griffmulden fassen und vorsichtig herausziehen.

Wichtig: Ohne Spülmittel reinigen und nicht in den Geschirrspüler geben. ■■ Milchschlauch und Ansaugrohr trennen. ■■ Die Einzelteile mit Spüllauge und einem weichem Tuch reinigen. ■■ Alle Teile mit klarem Wasser spülen und abtrocknen. ■■ Die Abdeckung 14b der Brüheinheit ­abnehmen und die Brüheineit 14 unter fließendem ­Wasser gründlich reinigen.

Ober- und Unterteil des Milch­systems 4b sowie Milchschlauch 4c und Ansaugrohr 4d können auch in den Geschirrspüler gegeben werden. ■■ Die Einzelteile wieder zusammensetzen. ■■ Das Sieb der Brüheinheit unter dem ­Wasserstrahl gründlich reinigen. ■■ Milchsystem 4b wieder gerade von vorne in das Gerät einsetzen. ■■ Abdeckung 4a wieder aufsetzen. ■■ Den Geräteinnenraum mit einem feuchten Tuch gründlich reinigen, eventuell vorhandene Kaffeereste entfernen.

Service-Programme ■■ Brüheinheit 14 und Geräte-Innenraum trocknen lassen. ■■ Die Abdeckung 14b wieder auf die Brüheinheit setzen und die Brüheinheit 14 bis zum Anschlag in das Gerät schieben. ■■ Den Auswurfhebel 15 ganz nach oben drücken. ■■ Die rote Verriegelung 14a ganz nach rechts schieben und die Tür 13 schließen. Service-Programme

Siehe auch Kurzanleitung im ­Auf­bewahrungsfach 16. In gewissen Zeitabständen erscheint nach Vorankündigung im Display 3 entweder Entkalken notwendig oder Reinigen notwendig oder calc‘nClean notwendig. Das Gerät sollte unverzüglich mit dem entsprechenden Programm gereinigt oder entkalkt werden. Wahlweise können die Vorgänge Entkalken und Reinigen durch die Funktion ­calc‘nClean zusammengefasst werden (siehe Kapitel „­calc‘nClean“). Erfolgt das Service-Programm nicht nach Anweisung, kann das Gerät beschädigt werden. Bei Verwendung eines Wasserfilters verlängern sich die Zeitabstände bis das Entkalkungsprogramm durchgeführt werden muss.

Wichtig: Wird das Gerät nicht rechtzeitig entkalkt, erscheint Entkalken überfällig. Gerät wird demnächst gesperrt --> 3 Sek. menu drücken. Den Entkalkungsvorgang nach Anweisung sofort durchführen. Ist das Gerät gesperrt, kann es erst wieder nach erfolgtem Entkalkungsvorgang bedient werden.

Achtung! Bei jedem Service-Programm ­Entkalk­ungs- und Reinigungs­mittel nach Anleitung benutzen. Das Service-Programm keinesfalls unterbrechen! Flüssigkeiten nicht trinken! Niemals Zitronensäure, Essig oder Mittel auf Essigbasis verwenden. Keinesfalls Entkalkungstabletten oder ­andere Entkalkungsmittel in die Pulverschublade 12 einfüllen! Vor Start des jeweiligen Service-Programms (Entkalken, Reinigen oder ­calc‘nClean) die Brüheinheit entnehmen, nach Anweisung reinigen und wieder einsetzen. Die Aufnahme Milchsystem 4e gründlich von Kaffeeresten reinigen. Speziell entwickelte und geeignete ­Entkalkungs- und Reinigungs­tabletten sind über den Handel, sowie den ­Kundendienst erhältlich (siehe Kapitel „Zubehör“). Milchsystem reinigen Dauer: ca. 1 Minute. Mit A das Menü öffnen. ■■ Mit I Reinigung und Pflege auswählen und mit B bestätigen. ■■ Mit I Milchsystem reinigen auswählen und mit B bestätigen. ■■ C berühren, um das Programm zu starten. Das Display 3 führt durch das Programm: ■■ Ein leeres Glas unter den Getränkeauslauf 4 stellen und das Ende des Ansaugrohrs 4d in das Glas geben. ■■ C berühren. Das Milchsystem reinigt sich nun automatisch. ■■ Anschließend das Glas entleeren und das Ansaugrohr 4d reinigen. Zusätzlich das Milchsystem regelmäßig gründlich manuell reinigen (Geschirrspüler oder per Hand) (siehe Kapitel „Pflege und tägliche Reinigung“). Service-Programme

Entkalken Dauer: ca. 30 Minuten. Die Zeile unten im Display zeigt an, wie weit der Ablauf fortgeschritten ist. Das Entkalkungs­programm läuft jetzt ca. 1 ­Minute und spült das Gerät. ■■ Tropfschale 17 leeren und wieder einsetzen.

■■ Mit A das Menü öffnen. ■■ Mit I Reinigung und Pflege auswählen und mit B bestätigen. ■■ Mit I Entkalken auswählen und mit B bestätigen. ■■ C berühren, um das Programm zu starten. Das Display 3 führt durch das Programm: ■■ Tropfschale 17 leeren und wieder einsetzen. Das Gerät ist fertig entkalkt und wieder betriebsbereit. Ist ein Wasserfilter in den ­Wassertank 5 eingesetzt, diesen unbedingt vor dem Start des Service-Programms entfernen.

Es erscheint die Aufforderung ­Ggf. Wasserfilter entfernen ¢start. ■■ Filter entfernen und erneut C berühren. ■■ Lauwarmes Wasser in den leeren Wasser­ tank 5 bis zur Markierung „0,5 l“ einfüllen und 1 Siemens Entkalkungstablette TZ80002N darin auflösen. ■■ C berühren. ■■ Einen Behälter mit 0,5 l Fassungsvermö­gen unter den Getränkeauslauf 4 stellen. ■■ Das Ende des Ansaugrohrs 4d in den Behälter geben. ■■ C berühren. Das Entkalkungspro­gramm läuft jetzt ca. 20 Minuten.

Ist zu wenig Entkalkungslösung im Wasser­tank 5, erscheint die Auf­forderung Entkalker nachfüllen ¢start. ■■ ­Entkalkungslösung nachfüllen und erneut C berühren. ■■ Den Wassertank 5 spülen und frisches Wasser bis zur Markierung „max“ einfüllen. ■■ Wenn ein Filter verwendet wird, diesen jetzt wieder einsetzen. ■■ C berühren.

Wichtig: Das Gerät mit einem weichen, feuchten Tuch abwischen um Rückstände der Entkalkungs­lösung sofort zu entfernen. Unter solchen Rückständen kann sich ­Korrosion bilden. Neue ­Schwammputztücher können mit Salzen behaftet sein. Salze können Flugrost am Edelstahl verursachen, deshalb die Tücher vor Benutzung unbedingt gründlich auswaschen. Das Ansaugrohr 4d des Getränkeauslaufs gründlich reinigen. Reinigen Dauer: ca. 9 Minuten. Die Zeile unten im Display zeigt an, wie weit der Ablauf fortgeschritten ist. ■■ Mit A das Menü öffnen. ■■ Mit I Reinigung und Pflege auswählen und mit B bestätigen. ■■ Mit I Reinigen auswählen und mit B bestätigen. ■■ C berühren, um das Programm zu starten. Das Display 3 führt durch das Programm: ■■ Tropfschale 17 leeren und wieder ­ein­setzen. ■■ Die Pulverschublade 12 öffnen. ■■ Eine Siemens Reinigungstablette ein­werfen und die Schublade 12 schließen. ■■ C berühren. Das Reinigungs­programm läuft jetzt ca. 7 Minuten. ■■ Tropfschale 17 leeren und wieder einsetzen. Das Gerät ist fertig gereinigt und wieder betriebsbereit.

■■ ­Entkalkungslösung nachfüllen und erneut C berühren. ■■ Den Wassertank 5 spülen und frisches Wasser bis zur Markierung „max“ einfüllen. ■■ Wenn ein Filter verwendet wird, diesen jetzt wieder einsetzen. ■■ C berühren. Das Ent­kal­kungs­programm läuft jetzt noch ca. 1 Minute und anschließend das Reinigungs­programm ca. 7 Minuten und spült das Gerät. ■■ Tropfschale 17 leeren und wieder einsetzen. Dauer: ca. 43 Minuten. ­calc‘nClean kombiniert die Einzel­funktionen Entkalken und Reinigen. Liegt die Fälligkeit der beiden Programme nah beieinander, schlägt der Kaffee­ vollautomat automatisch dieses Service­ programm vor. Die Zeile unten im Display zeigt an, wie weit der Ablauf fortgeschritten ist. Ist ein Wasserfilter in den ­Wassertank 5 eingesetzt, diesen unbedingt vor dem Start des Service-Programms entfernen. ■■ Mit A das Menü öffnen. ■■ Mit I Reinigung und Pflege auswählen und mit B bestätigen. ■■ Mit I calc‘nClean auswählen und mit B bestätigen. ■■ C berühren, um das Programm zu starten. Das Display 3 führt durch das Programm: ■■ Tropfschale 17 leeren und wieder einsetzen. ■■ Die Pulverschublade 12 öffnen. ■■ Eine Siemens Reinigungstablette in die Schublade 12 einwerfen und schließen. ■■ C berühren.

Es erscheint die Aufforderung ­Ggf. Wasserfilter entfernen ¢start. ■■ Filter entfernen und erneut C berühren. ■■ Lauwarmes Wasser in den leeren Wasser­ tank 5 bis zur Markierung „0,5 l“ einfüllen und 1 Siemens Entkalkungstablette TZ80002N darin auflösen. ■■ C berühren. ■■ Einen Behälter mit mind. 1 l Fassungsver­ mögen unter den Getränkeauslauf 4 stellen. ■■ Das Ende des Ansaugrohrs 4d in den Behälter geben. ■■ C berühren. Das Entkalkungs­programm läuft jetzt ca. 28 Minuten.

Ist zu wenig Entkalkungslösung im Wasser­tank 5, erscheint die Auf­forderung Entkalker nachfüllen ¢start.

Wichtig: Das Gerät mit einem weichen, feuchten Tuch abwischen um Rückstände der Entkalkungs­ lösung sofort zu entfernen. Unter solchen Rückständen kann sich ­Korrosion bilden. Neue Schwamm­ putztücher können mit Salzen behaftet sein. Salze können Flugrost am Edelstahl verursachen, deshalb die Tücher vor Benutzung unbedingt gründlich auswaschen. Das Ansaugrohr 4d des Getränkeauslaufs gründlich reinigen. Das Gerät ist fertig entkalkt und wieder betriebsbereit.

Wichtig: Wurde eines der Service-­ Programme z. B. durch Stromausfall unter­brochen, wie folgt vorgehen: ■■ Den Wassertank 5 spülen und frisches Wasser bis zur Markierung „max“ einfüllen. ■■ C berühren. Das Gerät wird aus Sicherheitsgründen ca. 2 Minuten lang durchgespült. ■■ Tropfschale 17 leeren und wieder einsetzen. Das abgebrochene Service-Programm muss erneut gestartet werden.

Tipps zum Energiesparen Tipps zum Energiesparen Zubehör Frostschutz Entsorgung ■■ Wird der Kaffeevollautomat nicht benutzt, das Gerät mit dem Netzschalter 1 J auf der Vorderseite des Geräts ausschalten. ■■ Im Menü unter ­Selbstabschaltung die automatische Abschaltung auf 15 Minuten einstellen. ■■ Kaffee- oder Milchschaumbezug nach Möglichkeit nicht unterbrechen. Vor­zeitiger Abbruch führt zu erhöhtem Energieverbrauch und zu einer schnelleren Füllung der Tropfschale. ■■ Das Gerät regelmäßig entkalken, um Kalkablagerungen zu vermeiden. Kalk­ rückstände führen zu einem höheren Energieverbrauch.

Achtung! Um Schäden durch Frosteinwirkung bei Transport und Lagerung zu ­vermeiden, muss das Gerät vorher vollständig entleert werden. Siehe Kapitel „Menü – Frostschutz“. Aufbewahrung Zubehör Der Kaffeevollautomat hat spezielle ­Fächer, um Pulverlöffel und Kurzanleitung am Gerät zu verstauen. ■■ Um den Pulverlöffel 8 aufzubewahren, den Wassertank 5 abnehmen und den Pulverlöffel in die vorgeformte ­Vertiefung 7 einsetzen. ■■ Um die Kurzanleitung aufzubewahren, die Tür zur Brüheinheit 13 öffnen und die Kurzanleitung in das dafür vorgesehene Fach 16 einstecken.

Folgendes Zubehör ist über den Handel und Kundendienst erhältlich: Zubehör Bestell­nummer Handel / Kundendienst Reinigungstabletten TZ80001A / 00312097 TZ80001B / 00312098 Entkalkungstabletten TZ80002A / 00312094 TZ80002B / 00312095 Wasserfilter TZ70003 / 00575491 Pflegeset TZ80004A / 00312105 TZ80004B / 00312106 Milchbehälter mit TZ80009N / 00576166 „freshLock“ Deckel

Entsorgen Sie die Verpackung umweltgerecht. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektround Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Garantiebedingungen Garantiebedingungen Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen des Landes, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Die Garantiebedingungen für Deutschland und die Adressen finden Sie auf den letzten vier Seiten dieses Heftes. Darüber hinaus sind die Garantiebedingungen auch im Internet unter der benannten Webadresse hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. Änderungen vorbehalten.

Einfache Probleme selbst beheben

Einfache Probleme selbst beheben Problem Das Gerät reagiert nicht mehr. Ursache Störung am Gerät Das Mahlwerk läuft nicht an. Das Gerät ist zu heiß. Stark ­schwankende Kaffee- bzw. Milchschaumqualität. Schwankende Milchschaumqualität Das Gerät ist verkalkt. Kein Heißwasserbezug möglich. Zu wenig oder kein ­Milch­schaum oder das Milchsystem saugt keine Milch an. Die Milchschaumqualitat ist abhängig von der Art der verwendeten Milch oder des pflanzlichen Getränks. Das Milchsystem oder die Aufnahme des Milchsystems ist verschmutzt. Das Milchsystem oder die Aufnahme des Milchsystems ist verschmutzt. Ungeeignete Milch. Das Milchsystem ist nicht richtig zusammen­gesetzt. Das Gerät ist verkalkt. Abhilfe Netzstecker ziehen und 10 Sekunden warten, Netzstecker einstecken. Das Gerät vom Netz trennen und eine Stunde abkühlen lassen. Das Gerät nach Anleitung entkalken. Optimieren Sie das Ergebnis durch die Auswahl der Milchsorte oder der pflanzlichen Getränkesorte. Das Milchsystem oder die Aufnahme reinigen (siehe Kapitel „Pflege und tägliche Reinigung“). Das Milchsystem oder die Aufnahme reinigen (siehe Kapitel „Pflege und tägliche Reinigung“). Keine bereits aufgekochte Milch verwenden. Kalte Milch mit einem Fettgehalt von ­mindestens 1,5 % verwenden. Ober- und Unterteil befeuchten und zusammensetzen. Das Gerät nach Anleitung entkalken. Lauwarme Milch verwenden. Die Milch/MilchmixgeDie verwendete Milch ist tränke sind zu kalt. zu kalt. Der Mahlgrad ist zu fein. Den Mahlgrad gröber ­stellen. Die persönlich eingeDer Pulverkaffee ist zu fein. Gröberes Kaffeepulver stellte Füllmenge wird verwenden. nicht erreicht, der Kaffee läuft nur tropfen­weise Das Gerät ist stark Das Gerät nach Anleitung oder es fließt kein Kaffee verkalkt. entkalken. mehr. Können Probleme nicht behoben werden, unbedingt die Hotline anrufen! Die Telefonnummern befinden sich auf den letzten Seiten der Anleitung.

Einfache Probleme selbst beheben Problem Ursache Kaffee hat keine „Crema“. Ungeeignete Kaffeesorte. Der Kaffee ist zu „sauer“. Der Kaffee ist zu „bitter“. Der Kaffee schmeckt „verbrannt“. Das Gerät gibt kein Getränk aus Das Gerät gibt kein Getränk aus Die Bohnen sind nicht mehr röstfrisch. Der Mahlgrad ist nicht auf die Kaffeebohnen abgestimmt. Der Mahlgrad ist zu grob eingestellt oder das Kaffeepulver ist zu grob. Ungeeignete Kaffeesorte. Der Mahlgrad ist zu fein eingestellt oder das Kaffee­ pulver ist zu fein. Ungeeignete Kaffeesorte. Zu hohe Brühtemperatur Abhilfe Kaffeesorte mit höherem Anteil an Robusta-Bohnen verwenden. Frische Bohnen verwenden. Mahlgrad feiner stellen. Mahlgrad feiner stellen oder ­feineres Kaffeepulver verwenden. Dunklere Röstung verwenden. Mahlgrad gröber stellen oder gröberes Kaffeepulver verwenden. Kaffeesorte wechseln. Temperatur reduzieren, siehe Kapitel „Menü – Kaffeetemperatur“. Der Mahlgrad ist zu fein Mahlgrad gröber stellen eingestellt oder das Kaffee- oder gröberes Kaffeepulver pulver ist zu fein. verwenden. Ungeeignete Kaffeesorte. Kaffeesorte wechseln. Im Wasserfilter ist Luft. Wasserfilter so lange in Wasser tauchen bis keine Luftblasen mehr entweichen, Filter wieder einsetzen. EntkalkungsmittelDen Wassertank entnehmen und reste verstopfen den gründlich reinigen. Wassertank. Der Wasserfilter hält nicht Der Wasserfilter ist nicht Wasserfilter gerade und fest in im Wassertank. richtig befestigt. den Tankanschluss drücken. Mahlgrad gröber oder feiner Der Kaffeesatz ist nicht Der Mahlgrad ist zu fein oder zu grob eingestellt stellen oder 2 gestrichene Mess­kompakt und zu nass. oder es wird zu wenig löffel Kaffeepulver verwenden. Kaffeepulver verwendet. Tropfschale zu früh Tropfschale erst einige Tropfwasser auf entnommen. innerem Geräteboden ­Sekunden nach dem letzten Getränkebezug entnehmen. bei ent­nommener Tropfschale. Können Probleme nicht behoben werden, unbedingt die Hotline anrufen! Die Telefonnummern befinden sich auf den letzten Seiten der Anleitung.

Einfache Probleme selbst beheben Problem Displayanzeige ­Bitte Bohnenbehälter ­f üllen trotz gefülltem ­Bohnen­behälter oder Mahlwerk mahlt keine Kaffeebohnen. Displayanzeige ­Tropfschale leeren trotz leerer Tropfschale. Displayanzeige Wasser ohne ­Kohlensäure einfüllen oder Filter wechseln Sehr häufige Anzeige, dass Entkalken nötig ist. Displayanzeige Bitte Brüheinheit reinigen und wieder einsetzen

Ursache Bohnen fallen nicht ins Mahl­­werk (zu ölige Bohnen). Abhilfe Leicht an den Bohnen­behälter klopfen. Eventuell Kaffee­ sorte wechseln. Bei geleertem Bohnen­behäl­ter diesen mit einem trockenen Tuch auswischen. Bei ausgeschaltetem Gerät Bei eingeschaltetem Gerät Tropfschale entnehmen und wird das Entleeren nicht erkannt. wieder einsetzen. Die Tropfschale ist Tropfschale gründlich reinigen. verschmutzt. Wassertank falsch Wassertank richtig einsetzen. eingesetzt. Kohlensäurehaltiges Wassertank mit frischem Wasser im Wassertank. Leitungswasser füllen. Schwimmer im Wassertank Tank entnehmen und gründlich hängt fest. reinigen. Neuer Wasserfilter nicht Wasserfilter nach Anleitung nach Anleitung gespült. spülen und in Betrieb nehmen. Im Wasserfilter ist Luft. Wasserfilter so lange in Wasser tauchen bis keine Luftblasen mehr entweichen, Filter wieder einsetzen. Wasserfilter alt. Neuen Wasserfilter einsetzen. Zu kalkhaltiges Wasser. Wasserfilter einsetzen und ­aktivieren (siehe Kapitel „Menü – Wasserfilter“). Getränkeauslauf verstopft. Getränkeauslauf und Aufnahme Milchsystem reinigen (siehe Kapitel „Pflege und tägliche Reinigung“). Verschmutzte Brüheinheit. Brüheinheit reinigen. Zuviel Pulverkaffee in der Brüheinheit reinigen. Maximal Brüheinheit. 2 gestrichene Pulverlöffel mit Kaffeepulver einfüllen. Brüheinheit reinigen Der Mechanismus (siehe Kapitel „Pflege und der ­Brüheinheit ist schwer­gängig. tägliche Reinigung“). Verschmutzte Brüheinheit. Brüheinheit reinigen. Displayanzeige Bitte Gerät neu starten Können Probleme nicht behoben werden, unbedingt die Hotline anrufen! Die Telefonnummern befinden sich auf den letzten Seiten der Anleitung.

Technische Daten Problem Ursache Abhilfe Displayanzeige Falscher oder zu wenig Entkalkungs-Programm erneut Gerät nicht ausreichend Entkalker oder Gerät zuvor durchführen entkalkt. Vorgang übermäßig verkalkt. wiederholen Displayanzeige Gerät ist zu heiß. Gerät 30 Minuten ausschalten. Gerät abkühlen lassen Displayanzeige Im Gerät ist ein Fehler. Bitte die Hotline anrufen. Störung Bitte Hotline anrufen Können Probleme nicht behoben werden, unbedingt die Hotline anrufen! Die Telefonnummern befinden sich auf den letzten Seiten der Anleitung. Technische Daten Elektrischer Anschluss (Spannung – Frequenz) Anschlusswert Maximaler Pumpendruck, statisch Maximales Fassungsvermögen Wassertank (ohne Filter) Maximales Fassungsvermögen Bohnenbehälter Länge der Zuleitung Abmessungen (H x B x T) Gewicht, ungefüllt Art des Mahlwerks
