BEDIENUNGSANLEITUNG VVA92E452 VIVA
de Inhaltsverzeichnis
GEBRAUCHSANLEITUNG 2
Wichtige Sicherheitshinweise 2
Umweltschutz 4
Umweltschonende Entsorgung 4
Betriebsarten 4
Abluftbetrieb. 4
Umluftbetrieb 4
Gerat bedienen 5
Beleuchting. 5
Reinigen und warten 5
Zubehör Umluftbetrieb 7
MONTAGEANLEITUNG 8
Wichtige Sicherheitshinweise 8
Allgemeine Hinweise 9
Abluftbetrieb 9
Abluftleitung 9
Wand überprüfen 10
Elektrischer Anschluss 10

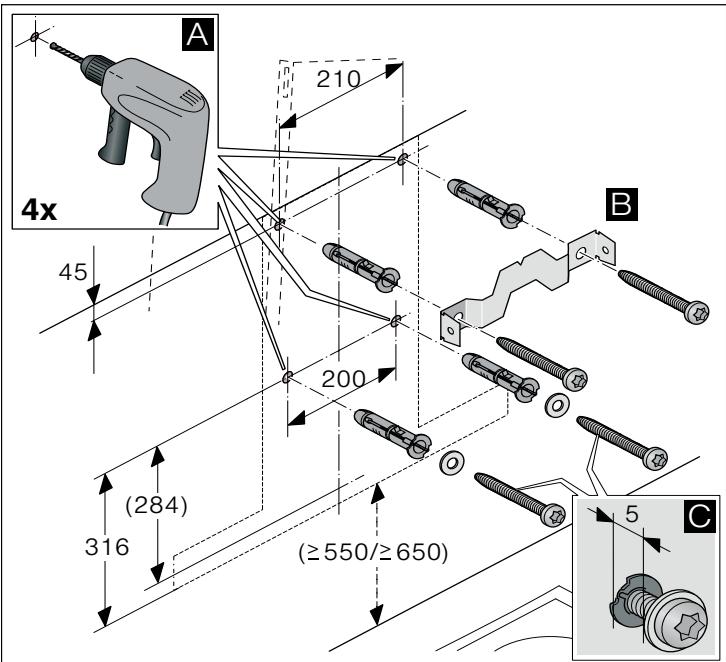

Installation 10
InstallationVBorbereiten 10

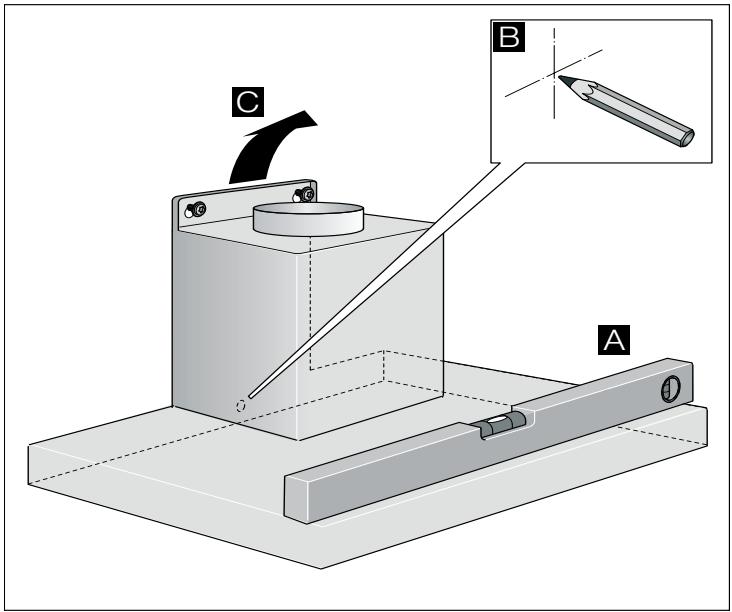

Installation 10

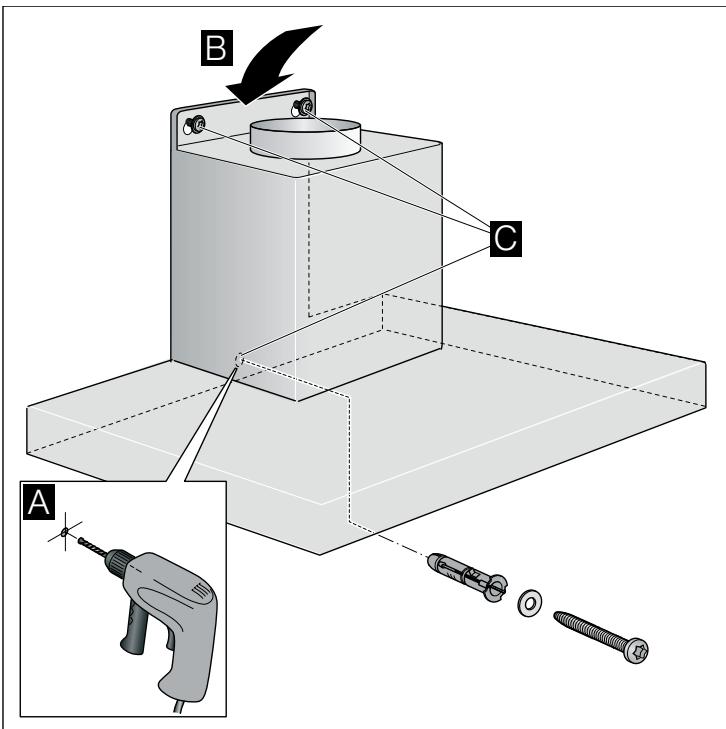

Gerat fertig installieren 11
Gerat anschlieben 11

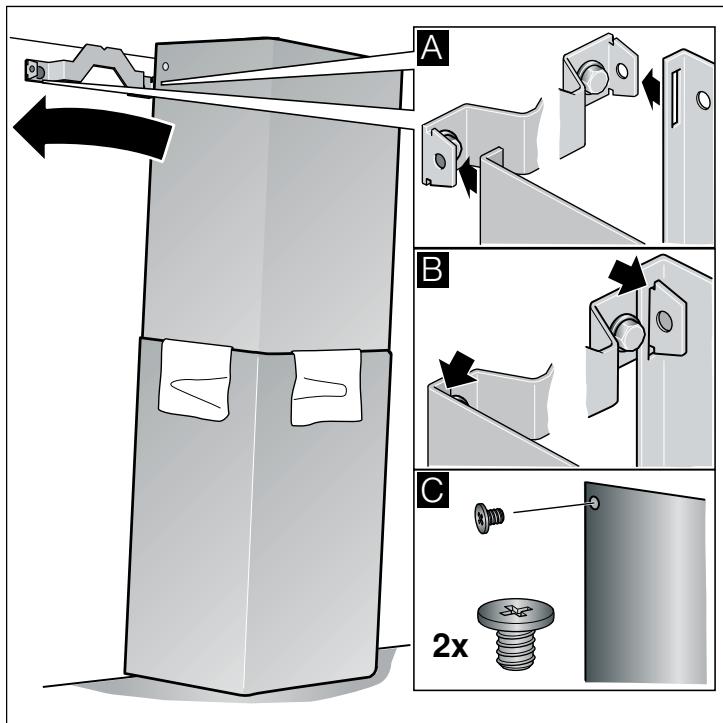

Kaminverblendung montieren 11
GEBRAUCHSANLEITUNG
Die Kontaktdaten aller Ländern finden Sie im beiliegenden Kundendienstverzeichnis.
Wichtige Sicherheitshinweise
These Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen am Aufstellungsord verantwortlich.
Dieses Gerät ist nur für den privaten Haushalt und das tatsächliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.
Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.
Kinder)dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgefuhrt werden, es sei dess, sie sind 8 Jahre und äter und werden beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.
Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.
Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.
Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial speilen lässt.

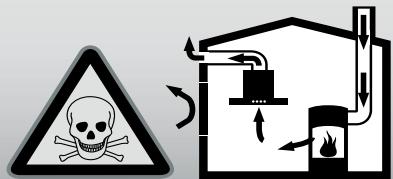

Lebensgefahr!
Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.
Raumluftabhängige Feuerstätten (z.B. gas-, ol-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z.B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Kuche und den benachbarten Räumen Raumluft entzogen -ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
Es muss saber immer für ausreichende Zuluft gesorgt werden.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmaerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und ihren die passende Maßnahme zur Belüfung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden.
Fettfilter mindestens alle 2 Monate reinigen.
Gerät nie ohne Fettfilter betreiben.
Die Fettablagerungen im Fettfilter können sich entzünden. In der Höhe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.
- Heiβes Öl und Fett entszündet sich Schnell. Heiβes Öl und Fett nie unbeaufsichtigt las-
ten. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsich-
tig mit Deckel, Löschdecke oder Ähnli-
chem ersticken.
Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachte Luftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben.
■ Bei gleichzeitigem Betrieb mehrerer Gas-Kochstellen entwickelt sich große Hitze. Ein darüber angebrachte Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern.
Verbrennungsgefahr!
Die zugänglichen Teile werden im Betrieb besteht. Nie die bereits Teile berühren. Kinder fernhalten.
Verletzungsgefahr!
Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe trag.
Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen.
Stromschlaggefahr!
Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
- Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundenst-Techniker darf Reparaturen durchführren und beschädigte Anschlussleitungen austauschen. Ist das Gerät defect, Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundenst rufen.
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
Ursachen für Schäden
Achtung!
Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.
Defekte Lampen immer(sofort ausauschen,um eine Überlastung der restlichen Lampen zu verhindern.
Beschädigungsgefahr durch eindringende Nässe in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.
Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente kein den Edelstahlreiniger verwenden.
Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.
Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälte).
Umweltschutz
Packen Sie das Gerät aus und entsorgen Sie die Verpackung umweltgerecht.
Umweltschonende Entsorgung
Dieses Gerät entspricht der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE - waste electrical and electronic equipment). Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
Betriebsarten
Dieses Gerät können Sie im Abluft- oder Umluftbetrieb einsetzen.
Abluftbetrieb
Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.
Hinweis: Die Abluftarf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.
Soll die Abluft in einen Rauch- oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.
Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Kuche zurückgeführrt.
Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauern. Die verschiedene Mochlichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmer Sie der Prospektur oder Fragen Sie ihren Fachhändler. Das dafür notwendige Zubehor erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop. Die Zubehor-Nummern findsen Sie am Ende der Gebrauchsanleitung.
Gerät bedienen
These Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst eine Minute nach Kochende wieder aus. Der Kuchendunst wird so am wirkungsvollsten beseitigt.
Bedienfeld
Erläuterung
| Licht Ein/Aus | |
| 0,1 | Lüfter Aus/Lüfterstufe 1 |
| 2 | Lüfterstufe 2 |
| 3 | Lüfterstufe 3 |
Lüfter einstellen
Einschalten
Drucken Sie die Taste 1, 2 oder 3.
Ausschalten
Drucken Sie die Taste 0.
Beleuchting
Die Beleuchtung konnen Sie unabhängig von der Lüftung ein- und ausschalten.
Drucken Sie die Taste.
Reinigen und warten
Verbrennungsgefahr!
Das Gerät wird während des Betriebs heißt, verbesserten im Bereich der Lampen. Vor der Reinigung Gerät abkühlen halten.
Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten.
Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe/TRagen.
Reinigungsmittel
Damit die entsprechenden Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie
keine scharfen oder scheuernden Reinigungsmittel,
keine stark alkoholhaltigen Reinigungsmittel,
keine harten Scheuerkissen oder Putzschwämme,
keine Hochdruckreiniger oder Dampfreiniger.
Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus.
Beachten Sie alle Anweisungen und Warnungen, die den Reinigungsmitteln beiliegen.
| Bereich | Reinigungsmittel |
| Edelstahl | Heiße Spüllauge: Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen. Edelstahlflächen nur in Schliffrichtung reinigen. Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemitel erhältlich. Das Pflegemitel mit einem weichen Tuch hauchdünnauf-tragen. |
| Lackierte Oberflächen | Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Keinen Edelstahlreiniger verwenden. |
| Aluminium und Kunststoff | Glasreiniger: Mit einem weichen Tuch reinigen. |
| Glas | Glasreiniger: Mit einem weichen Tuch reinigen. Kei-nen Glasschaber verwenden. |
| Bedienelemente | Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Beschädigungsgefahr der Elektronik durch eindringende Nässe. Bedienelemente nie mit nassem Tuch reinigen. Keinen Edelstahlreiniger verwenden. |
Metalfettfilter reinigen
Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden.
Fettfilter mindestens alle 2 Monate reinigen.
Gerat nie ohne Fettfilter betreiben.
Hinweise
- Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel.
■ Bei Reinigung der Metalfettfilter auch die Halterung der Metalfettfilter im Gerät mit einem feuchten Tuch reinigen.
Die Metalfettfilter konnen Sie in der Geschirrspulmaschine oder von Hand reinigen.
In der Geschirrspulmaschine:
Hinweis: Bei der Reinigung in der Geschirrspulmaschine konnen leichte Verfarbungen auftreten. Das hat keinen Einfluss auf die Funktion der Metallfettfilter.
■ Reinigen Sie stark verschmutzte Metallfettfilter nicht zusammen mit Geschirr.
Stellen Sie die Metalfettfilter locker in die Geschirrspulmaschine. Die Metalfettfilter)durfen nicht eingeklemmt werden.
Von Hand:
Hinweis: Bei hartnäckigem Schmutz können Sie einen speziellen Fettlöser verwenden. Er kann über den Online-Shop bestellt werden.
Weichen Sie die Metallfettfilter in heiBer Spullauge ein.
- Verwenden Sie zur Reinigung eine Bürste und spulen Sie die Filter danach gut aus.
Lassen Sie die Metallfettfilter abtropfen.
Oft können Sie aufgetretene Störungenleitung selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.
Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführren und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

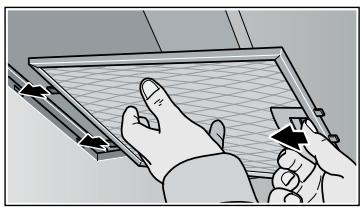

Metalfettfilter ausbauen
- Verriegelung öffnen und den Metallfettfilter herunterklappen. Dabei mit der anderen Hand unter den Metallfettfilter fassen.
- Metallfettfilter aus der Halterung hersausnehmen.
Hinweise
Fett kann sich unter im Metallfettfilter ansammeln.
- Metallfettfilter waagerecht halten, um ein Abtropfen von Fett zu vermeiden.
3.Metallfettfilter reinigen.

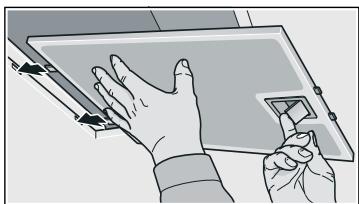

Metalfettfilter einbauen
- Metalfettfilter einsetzen.
Dabei mit der anderen Hand unter den Metallfettfilter fassen. - Metallfettfilter nach oben klappen und Verriegelung einrasten.
Störungstabelle
| Störung | Mögliche Ursa-che | Lösung |
| Gerät faktio-niert nicht | Stecker ist nicht eingesteckt | Gerät am Stromnetz anschließen |
| Stromausfall | Prüfen, ob andere Küchen-geräte Funktionieren | |
| Sicherung defect | Im Sicherungskasten prü-fen, ob die Sicherung für das Gerät in Ordnung ist | |
| Die Beleuch-tung faktio-niert nicht. | Die Lampen sind defect. | Lampen auswechseln, siehe Kapitel “Lampen aus-Wechseln”. |
Lampen auswechseln
Stromschlaggefahr!
Beim Auswechseln der Lampen stehen die Kontakte der Lampenfassung unter Strom. Vor dem Auswechseln den Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten.
Wichtig! Verwenden Sie nur Leuchtmittel gleichen Typs und gleicher Leistung (siehe Lampenfassung oder Typenschild im Innenraum des Gerätes - dazu Metallfettfilter ausbauen.
Halogenlampen auswechseln
Hinweis: Halogenlampen dürfen beim Einsetzen nicht am Glaskolben berührt werden. Zum Einsetzen der Halogenlampen ein sauberes Tuch verwenden.
- Lampenring vorsichtig mit einem geeigneten Werkzeug entfern.
- Lampe hersausziehen und durch den gleichen Lampentyp ersetzen.
- Lampenabdeckung einsetzen.
- Netzstecker einstecken bzw. Sicherung wieder einschalten.
Gluhlampen auswechseln
- Lampenabdeckung liegt anheiten und zur Geräteaußeneite schieren.
- Lampe herausdrehen und durch den gleichen Lampentyp ersetzen.
- Lampenabdeckung einsetzen.
- Netzstecker einstecken bzw. Sicherung wieder einschalten.
Kundendienst
Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch umunnötige Technikerbesuche zu vermeiden.
Geben Sie beim Anrufitte die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD-Nr.) an, damit wir Sie qualifiziert betreiben konnen. Das Typenschild mit den Nummern finden Sie im Innenaum des Gerätes (dazu Metallfettfilter ausbauen).
Damit Sie bei Bedarf nicht langeuchen * müssen , * konnen Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.
E-Nr.
FD-Nr.
Kundendienst
Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist.
Die Kontaktdaten aller Ländern finden Sie im beiliegenden Kundendienstverzeichnis.
Zubehör Umluftbetrieb
(nicht im Lieferumfang enthalten)
Erstausstattung
1
Wechselfilter
2
1 VVZ52V40
2 705431

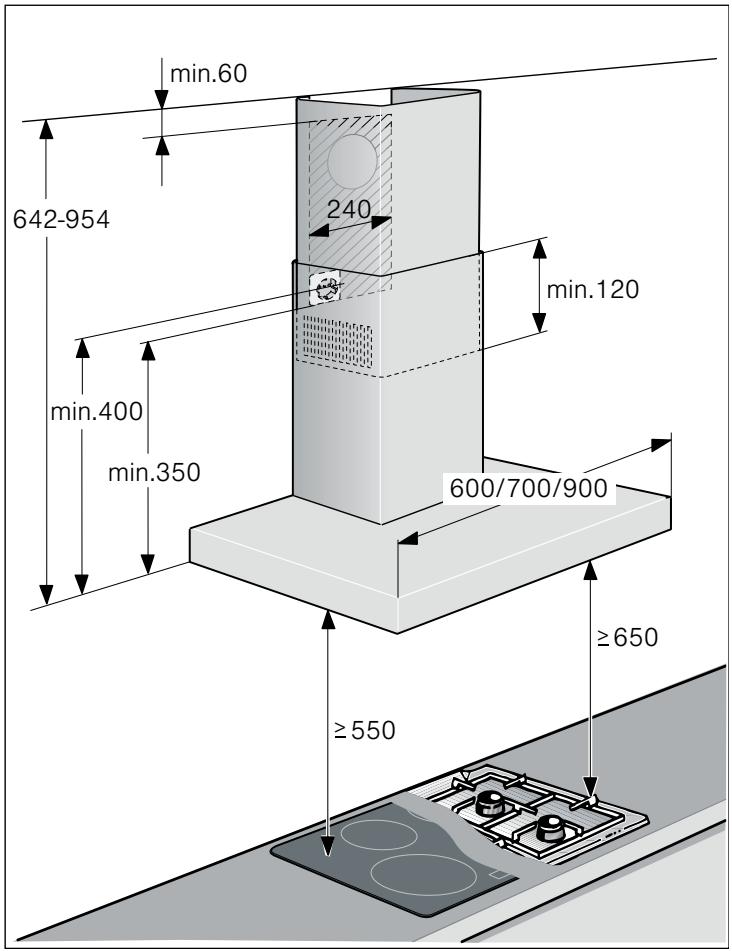

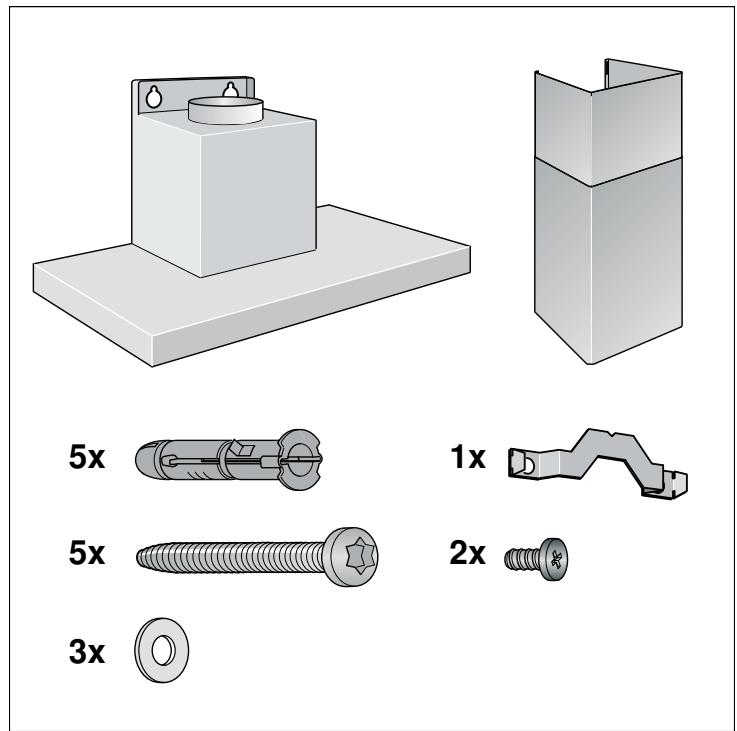

MONTAGEANLEITUNG
- Dieses Gerät wird an der Wand installiert.
Fur zusätzliche Sonderzubehörteile (z.B. für Umluftbetrieb) die dort beiliegende Installationsanleitung beachten.
Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.
Wichtige Sicherheitshinweise
These Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen am Aufstellungsord verantwortlich.
Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.
Für die Installation,müssen die aktuell gultigenBauvorschriften und die Vorschriftder ortlichen Strom-und Gasversorgerbeachtet werden.

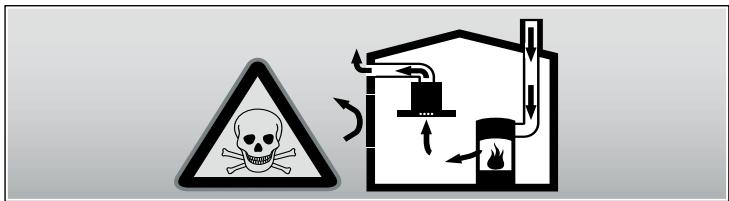

Lebensgefahr!
Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.
Raumluftabhängige Feuerstätten (z.B. gas-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z.B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen -ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
Es muss saber immer für ausreichende Zuluft gesorgt werden.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebsbare Öffnungen, z.B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ohnen die passende Maßnahme zur Belüfung vorschlägt.
Wird die Dunstabzugshaube ausschlieBlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Lebensgefahr!
Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Bei Installation einer Luftung mit einer kamingebundenen Feuerstelle muss die Stromzuführung der Haube mit einer geeigneten Sicherheitsschaltung versehen werden.
Brandgefahr!
Die Fettablagerungen im Fettfilter konnen sich entszünden. Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hitzestau zu vermeiden. Beachten Sie die Angaben zu ihrem Kochgerät. Werden Gas- und Elektro-Kochstellen zusammen betrieben, gilt der größte angegebene Abstand.
Das Gerätarf nur an einer Seite direkt...,
naben einem Hochschrank oder einer
Wand installiert werden. Der Abstand zur
Wand oder zum Hochschrank muss mind.
50 mm betragen.
Verletzungsgefahr!
Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe trag.
- Ist das Gerät nicht ordnungsgemäß an der Wand befestigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher montiert werden.
Das Gerät ist schwer. Zum Bewegen des Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.
Stromschlaggefahr!
Bauteile innerhalb des Gerätes konnen scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einkommen.
Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial speilenassen.
Allgemeine Hinweise
Abluftbetrieb
Hinweis: Die Abluft darauf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.
Soll die Abluft in einen Rauch- oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.
Abluftleitung
Hinweis: Für Beanstandungen, die auf die Rohrstrecke zusückzufahren sind, übernimmt der Hersteller des Gerätes keine Gewährleistung.
Das Gerät erreicht seine optimale Leistung durch ein kurzes, geradliniges Abluftrohr und einen möglichst großen Rohrdurchmesser.
Durch lange raue Abluftrohre, viele Rohrbögen oder Rohrdurchmesser, die kleiner als 150 mm sind, wird die optimale Absaugleistung nicht erreicht und das Lüftergeräusch wird lauter.
Die Rohre oder Schläuche zum Verlegen der Abluftleitung müssen aus nicht brenbarem Material sein.
Rundrohre
Es wird ein Innendurchmesser von 150 mm empfohlen, jeder mindestens 120 mm.
Flachkanäle
Der Innenquerschnitt muss dem Durchmesser der Rundrohre entsprechen.
0 150 mm ca. 177 cm²
0 120 mm ca. 113 cm²
Flachkanäle sollenne keine scharfen Umlenkungen haben.
■ Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.
Wand überprüfen
Die Wand muss eben, senkrecht und ausreichend tragfähig sein.
Die Tiefe der Bohrlocher muss der Länge der Schrauben entsprechen. Die Dübel muss einen festen Halt haben.
Die beiliegenden Schrauben und Dübel sind für massives Mauerwerk geeignet. Für andere Konstruktionen (z.B. Rigips, Porenbeton, Poroton-Mauerziegel) müssen entsprechende Befestigungsmittel verwendet werden.
Das max. Gewicht der Dunstabzugshaube beträgt 40 kg.
Elektrischer Anschluss
Stromschlaggefahr!
Bauteile innerhalb des Gerätes konnen scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einkommen.
Die erforderlichen Anschlussdaten stehen auf dem Typenschild im Innenaum des Gerätes, dazu Metallfettfilter ausbauen.
Länge der Anschlussleitung: ca. 1,30 m
Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
Dieses Gerätarf nur an eine vorschrifsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst innerhalb der Kaminverblendung anbringen.
Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein.
- Ist die Schutzkontaktsteckdose nach der Installation des Gerätes nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.
Bei einem erforderlichen Festanschluss muss in der Installation ein allpoliger Trennschalter (Leitungsschutzschalter, Sicherungen und Schütze) mit mind. 3 mm Kontaktöffnung vorhanden sein. Nur eine Elektrofachkraft darf den Festanschluss ausführten.
Installation
InstallationVBorbereiten
Achtung!
Stellen Sie safer, dass sich im Bereich der Bohrungen keine Stromleitungen, Gas- oder Wasserrohre befinden.
- Von der Decke bis zur Unterkante der Dunstabzugshaube eine senkrechte Mittellinie an die Wand zeichnen.
- Positionen für die Schrauben und die Kontur des Einhängebereiches anziehnen.
- Löcher mit 8 mm und Bohrtiefe 80 mm bohren und die Dubel wandbündig eindrücken. A
- Haltewinkel für die Kaminverblendung anschrauben. B
5.2 Befestigungsschrauben mit Unterlegscheiben bis auf ca. 5 mm eindreten.
Installation
1.Gerat aufhängen und austrichten. A
2. Die Bohrung für die Sicherungsschraube aneichen. 3
3.Gerat wieder abhängen.
Gerät fertig installmenten
- Das Loch für die Sicherungsschraube 8 mm und Bohrtiefe 80 mm bohren und den Dubel wandbündig eindrücken. A
- Schutzfolie vom Gerät zuerst an der Rückseite und nach der Montage vollständig abziehen.
3.Gerat aufhängen. B - Sicherungsschraube - mit Unterlegscheibe - eindreten und alle Schrauben fest anziehen. C
Gerät anschließen
Abluftverbindung herstellen
Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbereich vorher glätten.
- Abluftrohr direkt am Luftstutzen befestigen.
- Verbindung zur Abluftöffnung herstellen.
- Verbindungsstellen geeignet abdichten.
Stromanschluss herstellen
- Netzstecker in die Schutzkontaktsteckdose stecken.
- Bei einem erforderlichen Festanschluss,itte die Hinweise im Kapitel Elektrischer Anschluss beachten.
Kaminverblendung montieren
Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe/TRagen.
- Kaminverblendungen trennen.
Dazu das Klebeband abziehen - Schutzfolien an beiden Kaminverblendungen abziehen.
- Kaminverblendungen ineinander schieben.
Hinweise
Um Kratzer zu vermeiden, Papier als Schutz über die Kanten der äußeren Kaminverblendung legen.
- Schlitze der inneren Kaminverblendung nach unten.
- Kaminverblendungen auf dem Gerät aufsetzen.
- Innere Kaminverblendung nach oben schiben und links und rechts am Haltewinkel einhängen. A
- Kaminverblendung nach unter einrasten. B
- Kaminverblendung mit zwei Schrauben seitlich an den Haltewinkel schrauben. C
en Table of contents
INSTRUCTION MANUAL 12
Teruggezogen verbrandingsgassen können leiden tot vergifting.
Terugezogen verbrandingsgassen können leiden tot vergifting.
BSH Hausgeräte Vertriebs GmbH
Carl-Wery-Str. 34
81739 München
DEUTSCHLAND
