BEDIENUNGSANLEITUNG H110 TYPE PYRAMIDE LEISURE

Bitte lessen Sie zunachst diese Bedienungsanleitung!

Sehr geehrte Kunden,

Vielen Dank, dass Sie sich für ein Beko-Produkt entschieden haben. Wir hoffen, dass Sie optimale Ergebnisse mit ihrem Produkt erzielen, das unter Einsatz hochqualitativer und neuester Technologie hergestellt wurde.itte lessen Sie daher vor Inbetriebnahme des Produktes zunachst sorgfältig die gesamte Bedienungsanleitung und alle mitgelieferten Dokumente und bewahren diese zum künftigen Nachschlagen auf. Falls Sie das Produkt an demand Anderen übergeben, handigen Sieitte auch die Bedienungsanleitung aus. Befolgen Sie alle Warnungen und Informationen in der Bedienungsanleitung.

Denken Sie davon, dass diese Bedienungsanleitung auch für verschiedene andere Modelle gilt. Unterschiede zwischen den Modellen werden in der Bedienungsanleitung kenntlich gemacht.

Erläuterungen der Symbole

In der gesamten Bedienungsanleitung werden folgende Symbole verwendet:

Warning vor gefährlichen Situationen, die (lebensbedrohliche) Verletzungen und Sachschäden verursachen können.

Dieses Produkt wurde unter Einsatz neuester Technologie unter umweltfreundlichen Bedingungen hergestellt.

1 Technische Angaben ihres Gerätes

24-26

2 Wichtige Sicherheitswarnings 27-28

Allgemeines 27

Sicherheitshinweise 27

Vor Anschluss des Modells an das Stromnetz . .27

3 Installationsanleitung 28-29

Elektrischer Anschluss 28

Befestigung an der Wand 29

Befestigung der teleskopischen, schmückenden Anschlussstücke. 29

Filtrationsversion 29

4 Benutzung und Wartung 30-31

Ausweiseln der LED-Lampen 31

Bedienung der Beleuchtung die

SimboLbezeichnungensind folgend

wiedergegeben. 31

1 Technische Angaben ihres Gerätes

	H 110 K	H 110 X	H 100 K	H 100 X	H 90 K	H 90 X
Breite	495 mm	495 mm	495 mm	495 mm	495 mm	495 mm
Tiefe	108 mm	108 mm	100 mm	100 mm	90 mm	90 mm
Höhe	755-1100
Versorgungsspannung	220 - 240 V, 50-60 Hz
Steuerung	Mit 3 Stufen
Saugleistung	650 m³/h
Motorleistung	250 W
Lampenleistung	2 x 1,5 W LED
Durchmesser Abluftrohr	120-150 mm
Nettogewicht	15 kg	15 kg	14.5 kg	14.5 kg	13 kg	13 kg
Bruttogewicht	17,5 kg	17,5 kg	17 kg	17 kg	15.5 kg	15.5 kg
Farbe	Schwarz	Inox	Schwarz	Inox	Schwarz	Inox

1 Technische Angaben ihres Gerätes

A

B

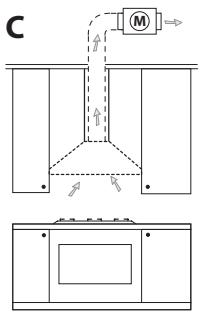

C

max 90 cm

Fig.1
Fig.2

Fig.4

Fig.3

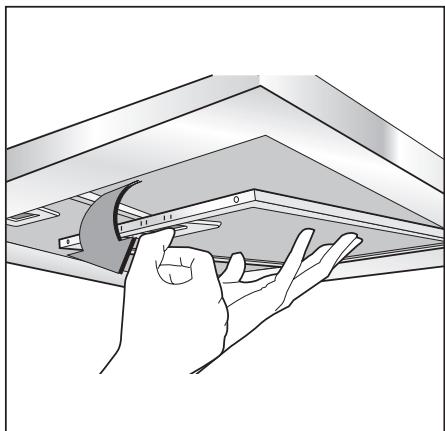

Fig.5

1 Technische Angaben ihres Gerätes

Fig.6

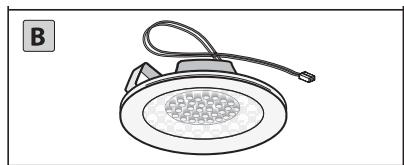

Fig.7

2 Wichtige Sicherheitswarnings

Allgemeines

These Anleitungmente aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthalt. Die Anleitung fur eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äußem Motor (Abb.1C) entworfen.

Sicherheitshinweise

• Vorsicht ist geboten, wenn gleichzeitig eine Abzugs Haube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Kuchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugs Haube zu gewährleisten, ist davon immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach außen,müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz:

• Kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstarke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sichitte an einen qualifizierten Elektriker.

• Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen.

• Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder über die beiden Drahte des Zweiphasenanschlusses, die durch eine 3A-Sicherung geschützt sind, an die Stromversorgung angeschlossen werden.

Elektrogeräte können unter gewissen Umständen gefährlich sein!

• Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist.
  Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren.
• Es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren.
• Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können.
• Beim Frittieren sind die Speisen ständig zu kon-trollieren, um eine Entzündung von überhitztem Öl zu verhindern.
• Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfern.
• Das Gerät sollte nicht von kleinen Kindern oder Personen benutzt werden, welche Beaufsichtigung bestehtigen.
• Kleine Kinder sollen beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielten.
• Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder Brennstoff betriebenen Geräten gleichzeitig verwendet wird.
• Es besteht Brandgebung, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführrt wird.

2 Wichtige Sicherheitswarnings

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sieitte damit, dass das Gerät korrekt entsorgt wird, der Benutzerträgt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren befindliche Symbol sagt aus, dass these Produkte nicht wie normaler Hausmüll behandelt werden darf,

sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteile zugeführwt werden muss. Entsorgen Sieitte das Alt gerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sichitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll, oder an den Handler, bei dem Sie das Gerät erworben haben.

3 Installationsanleitung

• Montage und Anschluss müssen von einem Fachmann durchgeführt werden.
• Vor der Ausführung der Montagearbeiten Schutzhandschuhe anlagen.

Elektrischer Anschluss:

Die Kuchenhaube gehort zur Geräteklasse II, thereof muss keine der Leitungen geerdet werden. Der Stecker muss nach der Montage des Geräts leicht zugänglich sein. Sollte das Gerät mit einem Kabel ohne Stecker ausgestattet sein, ist für den Anschluss an das Stromnetz ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Kontaktmindestöffnung von 3 mm zwischen Gerät und Stromnetz vorzusehen.
- Der Anschluss an das Stromnetz ist folgendermaßen durchzufahren:

BRAUN = L Leitung

BLAU = N Nullleiter.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Koch Vorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen.

Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammen gesetzt ist, muss der obere Teil über den unteren gestulpt werden. Auf keinen Fallarf das Abluft Rohr der Kuchenhaube an ein Rohr angeschlüssen werden, in dem Warmluft zirkuliert oder das zur Entlüfung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlüssen sind. Vor der Durchführung der Montagevorgänge, den/die Fett Filter entfernen, damit sich das Gerät leichter handhabenlässt (Abb.5).

• Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.
• Es empfeihlt sich der Einsatz eines Lufttableleitungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsoffnung. Die Verwendung eines Reduzierstucks konnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

3 Installationsanleitung

• Ist Ihr Gerät für Wohnbereiche mit Zentral-saugsystem vorgesehen, wie folgt vorgehen:

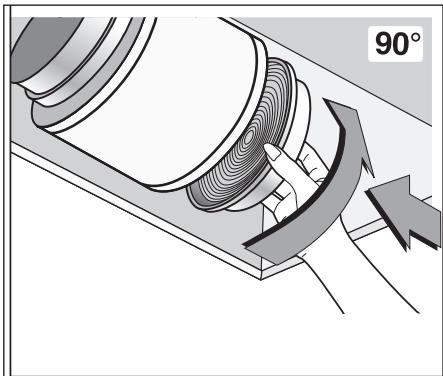

• Der Schalter steuert über eine thermoelektrische Vorrichtung die Öffnung und Schliebung eines Ventils. Wird der Schalter auf ON gestellt, öffnet sich nach einer Minute das Ventil mit einer 90^ Drehung, wodurch die verbrauchte Luft angesaugt wird. Wird der Schalter auf OFF gestellt, schließt sich nach 100 Sekunden das Ventil wieder.

Befestigung an der Wand:

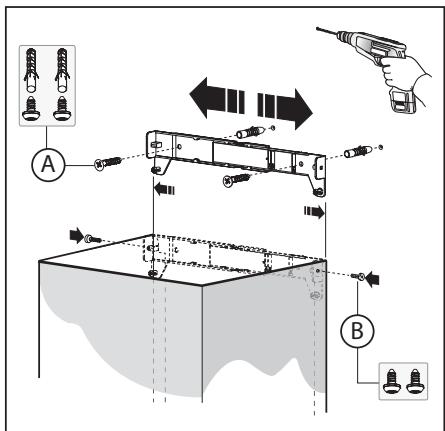

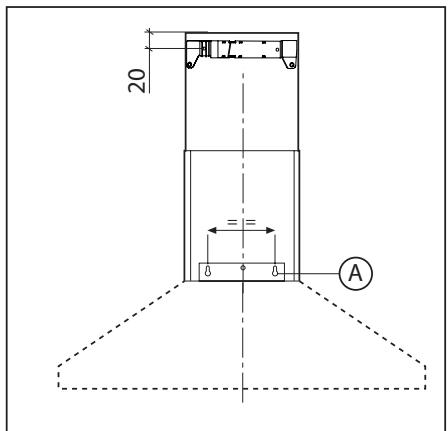

Unter Einhaltung der angegebenen Maße die LÖcher A bohren (Abb.2). Das Gerät an der Wand befestigen und waagrecht mit den Hängeschräcken ausrichten. Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben A (Abb.4) befestigen. Für die verschiedene Montagen der Mauer typ (z. B. Eisenbeton, Gipskarton, usw.) entsprechende Schrauben und Dübel verwenden. Falls die Schrauben und Dübel mit dem Produkt mitgeliefert wurden, sich vergewissern, dass sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

Befestigung der teleskopischen, schmückenden Anschlussstücke:

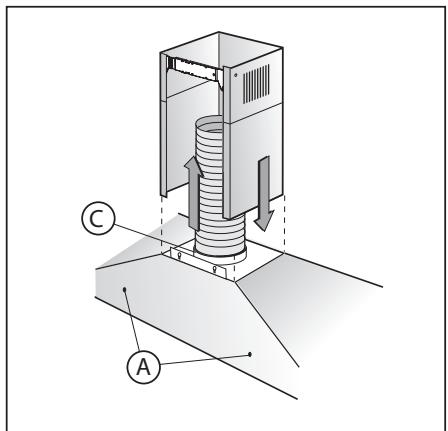

Die Stromzuleitung innerhalb des Raumbedarfs des schmückenden Anschlussstücks verlegen. Falls Ihr Gerät in Aspirationsversion oder Version mit äußem Motor zu installieren ist, das Luftaus-trittslochVBoreiten.Die Breite des Haltebugels des oberen Anschlussstücks einstellen (Abb.3). Dann anhand der Schrauben A (Abb.3) so an der Decke befestigen, dass er mit der Abzugshaube ausgerichtet ist und die in Abb.2 angegebene Entfernung von der Decke einhalten.Mittels eines Anschlussrohres den Flansch C mit dem Luftaus-trittsloch verbinden (Abb.4).

Das obere Anschlussrück in das untere Anschlußstuck stecken und auf den Aufbau legen Das obere Anschlußstuck bis zum Bugel ausziehen und anhand der Schrauben B (Abb.3) befestigen. Zur Verwendung der Abzugshaube von der Aspirationsversion in die Filtrationsversion, beim Handler die Aktivkohlenfilter besorgen und die Montageanleitung befolgen.

Filtrationsversion:

Die Abzugshaube und die zwei Anschlußstücke laut den Anweisungen des Abschnits über die Montage der Abzugshaube in Aspirationsversion befolgen. Zur Montage des Filtrationsanschlußstücks auf die dem Kit beiliegenden Anweisungen Bezugnehmen. Werde das Kit nicht mitgeliefert, beim Handler als Zubehör bestellen. Die Filter müssen am Ansaugaggregat angebracht werden, das sich im Innern der Haube befindet, wobei sie nach ihr ausgerichtet werden und um 90 Grad bis zur Auslösung der Sperrung gedreht werden müssen (Abb.6).

4 Benutzung und Wartung

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu halten, um den vollständigen Abzug der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der Dunstabzugshaube hangt entscheidend von der Sorgfalt und Regelmaßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohle Filters.
• Der Antifett-Filter hat die Aufgabe, die in der Luft schwendbenden Fettpartikel zu fangen, davon kann er in entsprechenden Zeitspannen verstopfen, je nach Gebrauch des Geräts.
• Um der Brandgebung vorzubeugen, müssen mindestens alle 2 Monate die Antifett-Filter per Hand gereinigt werden; dazu verwendet man neutrale, nicht scheuernde Reinigungsmittel oder man gibtihn in die Spülmaschine bei niedriger Temperatur und kurzem Zyklus.
• Nach der Reinigung kann die Farbe etwas verändert sein. Diese Tatsache ist kein Grund für eine Beschwerde, damit er ausgewechselt wird.
  Die Aktivkohlefilter dieren dazu, die Luft, die in die Umgebung zusückgeleitet wird zu reini- gen; sie haben die Aufgabe, die unangenehmen Gerüche, die während des Garvorgangs entsthen, zu beseitigen.
  Die nicht regeneribaren Aktivkohlefilter müssen mindestens alle 4 Monate ausgewechselt werden. Die Sattigung der Aktivkohle hangt davon ab, wie oft das Gerät benutzt wird, vom Gar typ und von der Häufigkeit, mit der die Reinigung des Antifett-Filters durchgeführt wird.
  Die regenerierbaren Aktivkohlefilter müssen per Hand mit neutralen, nicht scheuernden Reinigungsmitteln gewaschen werden oder man gibtihn in die Spülmaschine bei einer

Temperatur, die 65^ nicht überschreiben darf (der Waschzyklus muss ohne Geschirr vollendet werden). Das überschüssige Wasser entfernen ohne den Filter darauf zu beschädigen, die Bauteile aus Kunststoff entfernen und das Vlies im Ofen mindestens 15 Minuten lang circa bei einer Temperatur von max. 100^ trockenen. Um den regeneribaren Aktivkohlefilter wirkungsvoll zu erhalten, muss diese Operation alle 2 Monate wiederholt werden. Max. alle drei Monate muss ein Auswechseln vorgenommen werden bzw. jak des Mal, wenn das Vlies beschädigt ist.

• Vor der Montage des Antifett-Filters und des regeneribaren Aktivkohlefilters ist es unbedingt nötig sicherzustellen, dass diese gut getrocknet sind.
  Die Haube muss*häufig sowohl Innen als auch AuBen gereinigt werden;azo verwendet man ein mit denaturiertem Alkohol befeuchtetes Tuch oder ein neutrales nicht scheuerndes Reinigungsmittel.
• Die Beleuchtungsanlage ist für den Gebrauch während des Kochvorgangs realisiert worden und nicht für eine langere Beleitung der Umgebung im Allgemeinen. Wird die Beleitung lange Zeit angelassen, wird die durchschnittliche Lebensdauer der Glühbirne erheblich verringgert.
• Wenn das Gerät mit einer serviceleuchte ausgestattet ist, kann diese für die allgemeine anhaltende Beleuchtung der Umgebung benutzt werden.

Das Nichteinalten dieser Hinweise für die Reinigung der Haube und deren Auswechseln und die Reinigung der Filter, führen zu Brandgebung. Es wird davon empfohlen, die hier gegebenen Ratschläge zu befolgen.

4 Benutzung und Wartung

Auswechseln der LED-Lampen (Abb.7):

Wenn die Geräteversion eine LED Lampe vorsieht, muss diese von einem spezialisiertem Techniker ausgewechselt werden

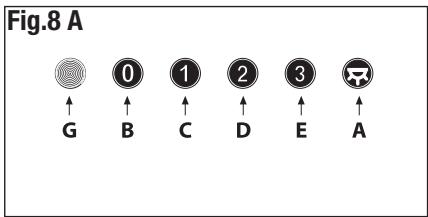

Bedienung der Beleuchtung (Abb.8.A.) die SimboLbechnungensind folgend wiedergegeben:

A = Taste BELEUCHTUNG
B = Taste OFF
C = Taste ERSTE GESCHWINDIGKEIT
D = Taste ZWEITE GESCHWINDIGKEIT
E = Taste DRITTE GESCHWINDIGKEIT
G = MOTORKONTROLLEUCHTE.

FÜR SCHÄDEN, DIE AUF DIE NICTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUfuHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
