BEDIENUNGSANLEITUNG KH 17129-3 E AMICA

BEDIENUNGSCANLEITUNG - KAMINHAUBE DE 18

Bitte lesen Sie diese Anleitung vor der Installation des Kaminhaube durch!

NOTICE D'UTILISATION - HOTTE ASPIRANTE FR 28

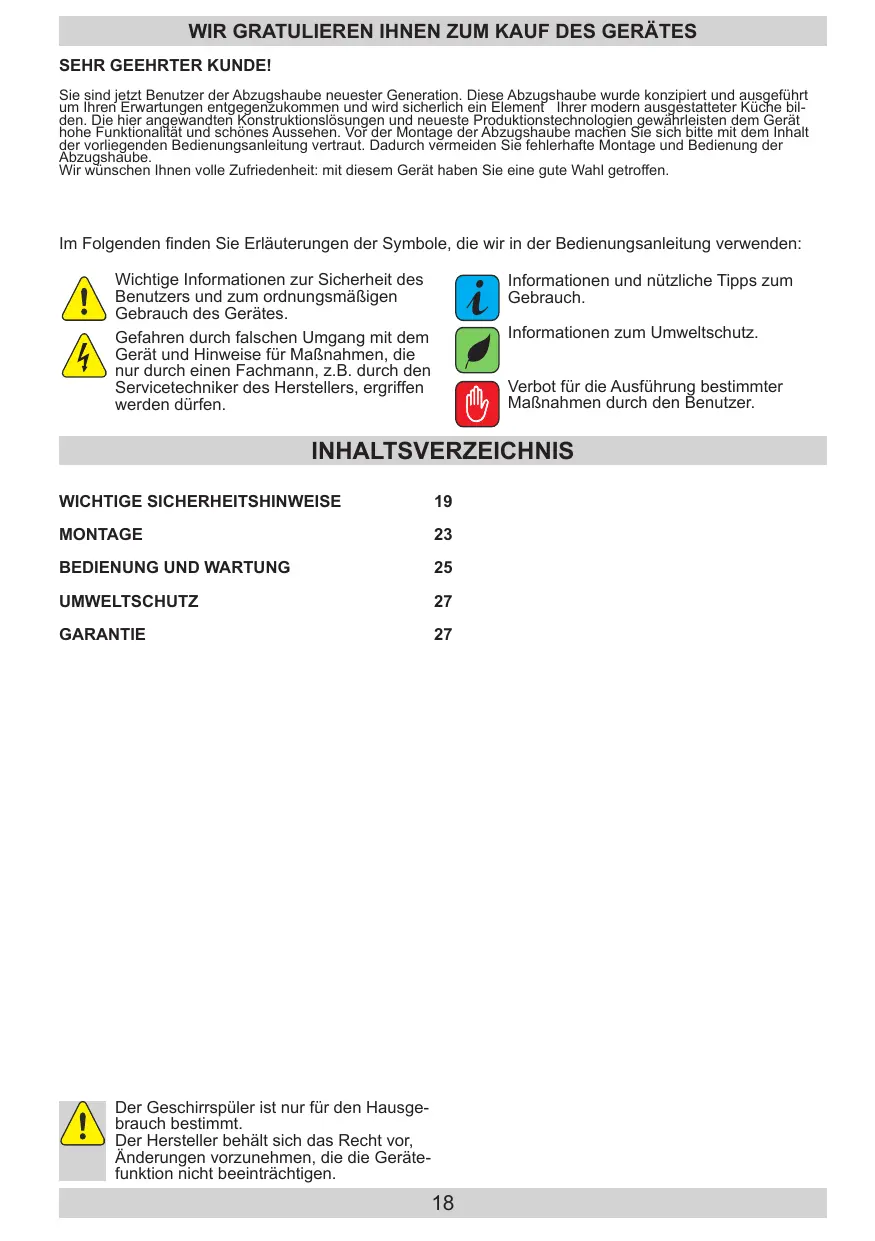

SEHR GEEHRTER KUNDE!

Sie sind jetzt Benutzer der Abzugshaube neuester Generation. Diese Abzugshaube wurde konzipiert und ausgeführrt um ihren Erwartungen entgängenzukommen und wird sicherlich ein Element ihrer modern ausgestatteter Kuche bilden. Die hier angewandten Konstruktionslösungen und neueste Produktionstechnologien gewährleisten dem Gerät hohe Funktionalität und schones Aussehen. Vor der Montage der Abzugshaube machen Sie sichitte mit dem Inhalt der vorliegenden Bedienungsanleitung vertraut. Dadurch vermeiden Sie fehlerhafte Montage und Bedienung der Abzugshaube.

Wir wünschen Ihnen volte Zufriedenheit: mit thisem Gerät haben Sie eine gute Wahl getroffen.

Im Folgenden finden Sie Erläuterungen der Symbole, die wir in der Bedienungsanleitung verwenden:

Wichtige Informationen zur Sicherheit des Benutzers und zum ordnungsmäßigen Gebrauch des Gerätes.

Gefahren durch falschen Umgang mit dem Gerät und Hinweise für Maßnahmen, die nur durch einen Fachmann, z.B. durch den Servicetechniker des Herstellers, ergriffen werden dürfen.

Informationen und nützliche Tipps zum Gebrauch.

Informationen zum Umweltschutz.

Verbot für die Ausführung bestimmter Maßnahmen durch den Benutzer.

INHALTSVERZEICHNIS

WICHTIGESICHERHEITSHINWEISE 19

MONTAGE 23

BEDIENUNG UND WARTUNG 25

UMWELTSCHUTZ 27

GARANTIE 27

Der Geschirrspuler ist nur für den Hausgebrauch bestimmt.

Der Hersteller besteht sich das Recht vor, Änderungen vorzunehmen, die die Geräte-funktion nicht beeinträchtigen.

Der Hersteller haftet nicht fur die Schaden, die Folge der Nichteinhaltung inder vorliegenden Gebrauchsanweisung angeführten Prinzipien sind.

Die Dunstabzugshaube dient zur Abführung von Gerüchen und Dämpfen. Verwenden Sie die Dunstabzugshaube nicht zu anderen Zwecken.

• Beim Abluftbetrieb muss die Dunstabzugshaube an einen entsprechenden Luftungskanal angeschlossen werden (nicht an betriebsaktive Kamin-, Rauch- oder Abgaskanäle anschließen!). Es ist damit erforderlich, eine Leitung zur Abführung der Abluft nach außen zu installieren. Diese Abluftleitung (ein Rohr mit einem Durchmesser von 0 120 oder 150mm) sollte mindestens 4-5 m lang sein. Die Abluftleitung ist auch bei Teleskopund Möbeldunstabzugshauben bei Umluftbetrieb erforderlich.

• Beim Umluftbetrieb muss der Aktivkohlefilter installiert werden. In dieser Fall ist es nicht mehr erforderlich, die Leitung zur Abführung der Abluft zu installieren. Zu empfehlen ist dagegen die Montagedes Umlenkblechs für die Abluft (nur bei Kaminabzugshauben).

Die Dunstabzugshaube verfügt über eine unabhängige Beleuchtung sowie einen Abluftventilator mit der Möglichkeit der Einstellung einer der mehreren Leistungsstufen.

• Je nach der Version der Gerätes ist die Dunstabzugshaube für eine dauerhafte Anbrinigung an einer vertikalen Wand über einem Gas-oder Elektroherd (Kaminabzugshauben und Universalabzugshauben); unter der Decke über einem Gas- oder Elektroherd (Inselabzugshauben); an einer vertikalen Wand in einem Möbelstück über einem Gas- oder Elektroherd (Teleskop-und Möbeldunstabzugshauben) bestimmt. Vergewissern Sie sich vor der Montage, ob die Wand-oder Deckenkonstruktion für die Montage der Dunstabzugshaube geeignet ist und standhalten kann. Manche Modelle der Dunstabzugshauben sind sehr schwer.

Die Montagehöhe über dem Elektroherd ist im Produktdatenblatt (in der technischen Spezifikation des Gerätes) angegeben. Sollte in der Montageanleitung für Gasherde ein größer Abstand angegeben sein, so muss dies berücksichtigt werden (Abb. 1a/b/c).

• Vermeiden Sie offen Flammen unter der Dunstabzugshaube. Wenn Sie das Kochgeschirr von der Gaskochstelle nehmen, stellen Sie die Flamme zuvor auf Minimum. Sorgen Sie immer davon, dass die Flamme keinesfalls über das Kochgeschirr hinausragt, sonst kommt es zu unerwünschten Energieverlusten und zur gefährlichen Koncentration von Wärme.

Die Zubereitung der Gerichte mit Fetten muss stets unter Aufsicht erfolgen, da das überhitzte Fett sich Schnell selbst entzüden kann.
- Vor jedem Filterwechsel oder vor Durchführung von Reparaturen trennen Sie das Gerät von der Stromversorgung, indem Sie den Stecker aus der Steckdoseziehen.
Der Fettfilter der Dunstabzugshaube ist durchschnittlich alle zwei bis drei Wochen zu reinigen. Ein überfetteter Filter bedeutet Brandgefahr!

• Sollten im Raum gleichzeitig sowohl die Abzugshaube als andere nicht mit Strom gespeiste Geräte (z.B. Öfen für flüssige Brennstoffe, Durchlauferhützer, Thermen) betreiben werden, muss für eine ausreichende Belüftung des Raumes (Luftzufuhr) gesorgt werden. Ein{sicherer Betrieb der Abzugshaube ist nur dann möglich, wenn bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer, luftverbrauchender Geräte, der Unterdruck in ihrer direkten Höhe den Wert von max. 0,004 mB erreicht (dieser Wert gilt nicht bei Umluftbetrieb der Dunstabzugshaube).

Die DunstabzugshaubearfichtalsStutzflachefurPersonen,disichgeradeinderkuchebefinden,genutztwerden.

Die Dunstabzugshaube sollte sowohl von außen als auch von innen oft (MINDESTENS EINMAL PRO MONAT, unter Bechtung der in dieser Gebrauchsanweisung angegebenen Hinweise zur Wartung des Gerätes) gereinigt werden. Bei Nichtbeachtung der Grundsätze, die die Reinigung der Dunstabzugshaube und den Filterwechsel betreffen, entstehen Brandgefahr. Der Hersteller übernimmt keine Haftung für eventuelle Schäden oder Brände, die durch das Gerät verursacht wurden und sich aus der Nichtbeachtung der in dieser Gebrauchsanweisung angegebenen Hinweise ergeben.

• Wird das Netzkabel beschädigt, muss es von einem Fachmann repariert werden.
  Das Gerät muss problemos vom Stromnetz zu trennen sein, indem man den Stecker herauszieht oder den zweipoligen Schalter betätglt.

Das Gerät darf nicht durch Personen (darunter auch Kinder) mit eingeschränkten körperslichen, Sinnlichen oder psychischen Fähigkeiten sowie durch unerfahrene sowie solche Personen, die das Gerät nicht kennen, bedient werden, es sei dess, es geschieht unter Aufsicht oder gemäß der Anweisungen der für ihre Sicherheit verantwortlichen Personen.

• Erlauben Sie nicht den Kindern das Gerät ohne Aufsicht zu bedieren. Erlauben Sie den Kinder nicht mit dem Gerät zu playen.
• Prüfen Sie, ob die auf Typenschild gemachteten Angaben zur Spannung den örtlichen Parametern der Stromversorgung entsprechen.
• Das Netzkabel vor der Montage ausrollen und begradigen.
  Vorschlafungsgeschäfte
• Vorschlafungsgeschäfte
• Verpackungsmaterialien (Kunststoffbeutel und Styropor)
• Kunden gemährlich sein!

• Halten Sie diese von Kindern fern! Erstickungsgefahr!

• ACHTUNG: Vor Anschluss der Dunstabzugshaube ans Stromnetz muss immer kontrolliert werden, ob das Netzkabel ordnungsmäßig installiert und während der Montagearbeiten durch die Dunstabzugshaube NICHT eingeklemmt wurde. Es ist empfehlenswert, das Funktionstüchtigkeit der Dunstabzugshaube vor der Ergeinfung der Montagemaßnahmen zu überprüfen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!
- Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.
In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.
- WARNUNG! erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

Montage

Die Montage wurde Schritt fur Schritt auf den Abbildungen 3... gezeigt.

Einstellung des Abluftbetriebs der Dunstabzugshaube

Im Abluftbetrieb wird die Luft nach Außen durch einen gesonderten Kanal abgefuhlrt. Dabei sollen eventuell bestehende Kohleaktifilter entfern werden. Die Abzugshaube schlieben Sie an das Abzugssloch mit einem fixen oder flexiblen Rohr 120 mm (im Fachhandel erreichbar) an. Der Anschluss sollte von einem qualifizierten Fachmann durchgefuhlrt werden.

Einstellung des Umluftbetriebs der Dunstabzugshaube

In dieser Option kehrt die gefilterte Luft über die auf beiden Seiten des oberen Kamin befindlichen Offnungen in den Raum zurück. Bei dieser Einstellung ist ein Aktivkohlefilter zu installieren Und es ist empfehlenswert, das Umlenkblech für die Abluft zu montieren (verfügbar je nach dem Modell).

In ausgewählten Modellen der Universalabzugshauben muss der Hebel in der Dunstabzugshaube umgestellt werden (Abb. 8), damit das Gerät vom Abluft- auf den Umluftbetrieb wechseln kann. Die vereinigte Luft keht. über die im oberen Bereich des Gerätes befindlichen Offnungen in den Raum zurück.

Beim Umluftbetrieb muss im Falle der Möbel- und Teleskopabzugshauben ein Rohr zur Abführung der Abluft montiert werden. Das andere Rohrende ist in den Raum zu richten, dadurch erfolgt die Abführung der gefilterten Luft.

Geschwindigkeit der Lufters

Unter normalen Bedingungen und bei geringer Konzentration der Dampfe wird geringe und mittlere Geschwindigkeit empfohlen. Die höchste Geschwindigkeit (TURBO) sollte dagegen nur bei hoher Koncentration der Dampfe, z.B. beim Braten oder Grillen, genutzt werden.

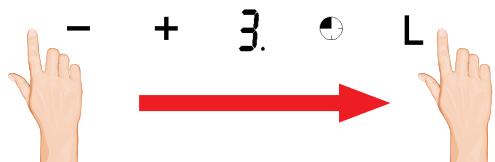

Die Steuerung der Dunstabzugshaube erfolgt am Bedienfeld (Abb. 4a)

• Felder " -" und " +" - dieren zur Regulierung der Geschwindigkeit des Lufters im Bereich von 1 bis 4,
• Feld ”+” - durch Drücken dieser Taste wird der Geschwindigkeit des Lufters erhöht
• Feld ”- ” - durch Drucken dieser Taste wird der Geschwindigkeit des Lufters reduziert.
• Timer - dient zur Programmierung der automatischen Ausschaltfunktion des Lufters (max. 90 Min.)
• "L" - Beleuchting Ein/Aus.

Programm-Funktion (Timer)

• Timer: Es besteht die Möglichkeit, die automatische Ausschaltfunktion des Lufters jederzeit im Bereich von 10 bis 90 Minuten in Zeitabständen von 10 Minuten zu programmieren.
  Um die Funktion der Programmierung zu betätgien, schalten Sie den Motor der Abzugshaube mit der Taste "+" in der gewünschten Leistungsstufe ein und anschließend drücken Sie die Taste der Programmierung der Uhrzeit für die Ausschaltung der Abzugshaube (Symbol der Uhr). In der Anzeige entscheidt die blinkende Ziffer 0, die darauf hinweist, dass die Steuereinheit sich im Modus der Uhrzeit-Programmierung befindet. Anschließlich wahlen Sie die Uhrzeit für die automatische Ausschaltung des Motors mit der Taste "+" und achten Sie darauf, dass die angezeigte Ziffer, multipliziert durch einen 10-minutigen Zeitinterval, der Zeit für die verzögerte Ausschaltung des Motors der Abzugshaube entspricht (z.B. Ziffer 1=10 Min., Ziffer 2=20 Min., Ziffer 3=30 Min., usw.)
• Mit dem eingestellten Wert für die verzogerte Ausschaltung wird dieser Wert mit der Taste für die Programmierung der Uhrzeit für die Ausschaltung der Abzugshaube (Symbol der Uhr) erneut bestätigt. Danach blinkt das Display nicht mehr und zeigt den zuvor eingestellten Zeitablauf an und der blinkende Punkt an der Ziffer für den Zeitablauf signalisiert die bis zur Ausschaltung der Abzugshaube ablaufende Zeit. Der Verzicht auf die Funktion einer automatischen Ausschaltung des Motors der Abzugshaube kann durch ein weiteres Drücken der Taste für die Programmierung der Uhrzeit für die Ausschaltfunktion der Abzugshaube (Symbol der Uhr) während des Zeitablaufs erfolgen.

FILTERSÄTTIGUNGSANZEIG*

Die Dunstabzugshaube ist zusätzlich mit einer elektronischen Filtersattigungs- oder Filterwechselanzeige ausgestellt:

• Anzeige des Wechsels des Aktivkohlefilters - im Display entscheidt der Buchstabe „C" (220 Betriebsstunden).
• Anzeige der Reinigung des Alufilters - im Display erscheint der Buchstabe „F" (100 Betriebsstunden),

Die beiden vorstehenden Funktionen stehen dem Betrieb der Dunstabzugshaube nicht entgegen, aber nach der Aktivierung der Anzeige ("C oder F") ist die Ziffer des Betriebsablaufs (von 0 bis 4) nicht sightbar, bis der angezeigte Buchstabe „C" oder „F" gelöscht wird.

Um die Nachrichten "C" oder "F" zu losechen, den Timer-Sensor über ca. 10 Sekunden betätigten.

Wird ein Punkt (ohne weitere Symbole) im Bedienfeld angezeigt, befindet sich die Dunstabzugshaube im Stanby-Modus. Um die Hinterleuchtung der Sensorfelder im Bedienfeld zu aktivieren, den Finger horizontal über alle Sensoren (auf der Höhe des Punktes) von links anziehen.

• Modell abhängig

Wartung

Durch die regelmäßige Wartung und Reinigung ist guter und fehlfreier Betrieb und optimale Lebensdauer des Gerätes gewährleistet. Beim Austausch der Fett- und Kohleaktivfilter sind besondere Hinweise des Herstellers zu beachten.

Alufettfilter

Reinigung

Der Aluminiumfettfilter sollte bei einem üblichen Betrieb der Dunstabzugshaube jedem Monat im Geschirrsprüder oder per Hand mit einem feinen Reinigungsmittel oder flüssiger Seite gereinigt werden.

Wechsel

Die Demontage des Aluminiumfettfilters wurde in der Abbildung 5 gezeigt.

In manchen Modellen wurde ein Akrylfilter eingesetzt. Diese ist mindestens alle zwei Monate oder hafiger bei einem durchaus intensiven Gebrauch zu wechseln.

Kohlefilter (nur in der Version mit dem Umlaufbetrieb)

Das Aktivkohlefilter wird ausschließlich im Umluftbetrieb verwendet.

Das Aktivkohlefilter kann Gerüche so lange absorbieren bis es gesättigt ist. Eine Reinigung ist nicht möglich, ein Austausch muß regelmäßig - mindestens einzelmal alle zwei Monate, bei starker Beanspruchung auch früiger - erfolgen.

Austausch

Die Demontage des Aktivkohlefilters wurde in der Abb. 6 gezeichnet.

Reinigung

Normale Reinigung der Dunstabzugshaube:

• Verwenden Sie weder nasse Reinigungstücher noch Schwämme noch Wasserstrahl.
• Verwenden Sie weder Lösemittel noch Alko-hol, weil die lackierten Oberflächen dadurch matt werden konnen.
• Verwenden Sie keine atzenden Stoffe, insbesondere bei der Reinigung von Oberflächen aus nichtstendem Stahl.
• Verwenden Sie keine harten, rauen Reinigungstücher

Es wird empfohlen, einen feuchten Lappen mit mildem Reinigungsmittel zu verwenden.

Achtung: Nach mehrerer Reinigungen in der Spulmaschine kann sich die Farbe des Alufettfilter'sändern. Diese Farbänderung bedeutet keine Funktionseinschänkung, das Alufettfilter muss nicht ausgetauscht werden.

Entsorgung der NeugeräteVerpackung

Das Gerä wird durch seine Verpackung gegen Transportschäden geschützt. Nach dem Auspacken sind die Verpackungsmaterialien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entstehen. Unsere Verpackungen werden aus umweitfreiundlichen Ma

terialien hergestellt, die niederverwertbar sind:

• Außenverpackung aus Pappe/Folie
• Formteile aus geschäumtem, FCKW-freiem Polystvrol (PS)
• Folien und Säcke aus Polyethylen (PE)

ENTSORGUNG DES ALTGERÄTES

Schnapp- oder Riegelschlösser entfernen oder unbrauchbar machen - Soverhindern Sie, dass sich spielende Kinder im Gerät selbst einsperren konnen Der Versorgungleitungsaustausch- der Y-Typ

Anschluß Wenn die Versorgungsleistung beschädigt wird, muss sie ausgetauscht werden Der Austausch darf nur in einer autoriesierten Werkstatt von einem Fachmann vorgenommen werden. Dieses Gerat wurde gemäß der EU-Richtlinie 2002/96/EG über Elektro- und Elektro-nikktgerate mit dem Symbol einer durchgekruzten Müll-tonne gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss bei einer Recycling-Sammelstelle für elektrische und elektro-nische Geräte abgegeben werden. Das Symbol weist auf die ordnungsgemäß Entsorgung hin. Sammelstellen, Elektrogeschäfte und Gemein- deeinrichtungen garantieren die Abgabe des Altgerätes.

Eine fachgerechte Entsorgung von elektrischen und elektronischen Altgeräten verhinn- dert eventuelle Gesundheitsschäden und Umweltbelastungen, die aus dem Kontakt mit gefährlichen Stoffen und falscher Depo- nierung und Verarbeitung solcher Geräte resultieren.

GARANTIE

Garantie

Garantieleistung entsprechend der Garantiekarte.

Der Hersteller lehtune Haftung ab, die aus unsachgemaffem Gebrauch der Mikrowelle resultiert.

CE-Konformitätserklarung

Der Hersteller这点es Produktes erklart hiermit in alleiniger Verantwortung, dass这点es Produkt den einschlagigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht:

Niederspannungsrichtlinie 2006/95/EG,
Elektromagnetische Verträgelichkeit 2004/108/EG,
ErP-Richtlinie 2009/125/EG

Das Gerät ist mit dem C Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur

Einsichtnahme durch die zuständigen Marktüberwachungsbehörden
