BEDIENUNGSANLEITUNG CVMI900X CANDY

BEDIENUNGS- & INSTALLATIONSANLEITUNG ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ

BEDIENUNGS- & INSTALLATIONSANLEITUNG INHALT EINLEITUNG SICHERHEITSVORKEHRUNGEN SPEZIFIKATIONEN INSTALLATION (Abzug außen) INSTALLATION (Luftauslass innen)

BESCHREIBUNG DER FUNKTIONEN

BEDIENUNG WARTUNG FEHLERBEHEBUNG KUNDENDIENST UMWELTSCHUTZ

Einleitung Wir bedanken uns das Sie sich für eine Candy Dunstabzugshaube entschieden haben Diese Bedienungsanleitung soll Ihnen alle erforderlichen Anweisungen im Zusammenhang mit der Installation, des Gebrauchs und der Wartung des Gerätes bieten. Um das Gerät richtig und sicher zu betreiben, lesen Sie bitte diese Bedienungsanleitung sorgfältig vor der Installation und Nutzung durch. Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden. Sie ist mit einem starken Elektromotor, einem geräuscharmen Zentrifugallüfter und geschirrspültauglichen Edelstahl Filterkassetten ausgestattet. Platzierung auf dieser Produktkennzeichnung , erklären Durch die wir in alleiniger Verantwortung, die Einhaltung aller europäischen Sicherheit, Gesundheit und Umwelt in den Rechtsvorschriften festgelegten Anforderungen für dieses Produkt. Sicherheitsvorkehrung Lassen Sie keine Kinder das Gerät bedienen. Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. Sie darf nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt werden. Die Dunstabzugshaube und die Filter sollten regelmäßig gereinigt werden. Reinigen Sie die Dunstabzugshaube nach der Gebrauchsanweisung und halten sie das Gerät von brennbaren Materialien fern. Das Brennen vom Gasherd ist strengstens verboten. Kontrollieren Sie ob das Netzkabel beschädigt ist. Eine Beschädigung des Netzkabels muss von einem qualifizierten Fachpersonal ersetzt werden. Der Raum sollte ausreichend belüftet sein wenn die Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas oder anderen Brennstoffen verwendet wird. Die Luft darf nicht in einem Kamin,der zum Absaugen von Rauch verwendet wird entladen werden. Die Regularien über die Entlastung der Luft müssen erfüllt sein. Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen, bestimmt, sofern Sie eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Gerätes durch eine Person erhalten. Kinder sollten beaufsichtigt warden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Nicht unter der Dunstabzugshaube flambieren. Die Dunstabzugshaube darf nicht über einen Herd mit mehr als 4 Kochplatten installiert werden. Stromschlaggefahr Schließen Sie dieses Gerät nur an eine ordnungsgemäß geerdete Steckdose. Im Zweifelsfall konsultieren Sie das entsprechende Fachpersonal. Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer oder elektrischen Schlag führen.

Lieferumfang Zubehörliste Spezifikation Abbildung Menge Gehäuse

Aeußerer Kaminschacht

Unterer Kaminschacht

Untere Kaminschacht Halterung

Aeußere Kaminschacht Halterung

Schrauben ST4.0×30 φ7. 2 Schrauben ST4.0×8

Installation （Wandmontage） Wenn Sie einen Abzug nach draußen haben, dann können Sie Ihre Dunstabzugshaube wie im Bild unten durch einen Abluftkanal anschließen (Emaille, Aluminium oder einem flexiblen Rohr mit einem Innendurchmesser von 150 mm).

Vor der Installation das Gerät ausschalten und den Stecker aus der Steckdose ziehen.

Die Dunstabzugshaube sollte in einem Abstand von 65 - 75 cm über der Arbeitsplatte angebracht werden.

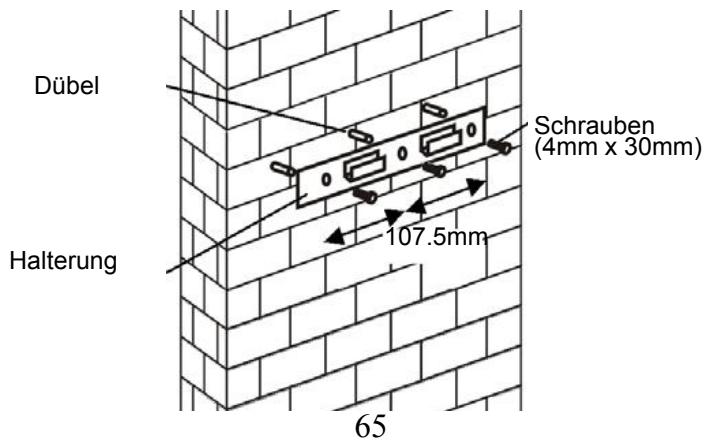

Bohren Sie 3 x 8 mm Löcher, um die Halterung zu fixieren. Schrauben und ziehen Sie die Halterung an der Wand mit den mitgelieferten Schrauben fest. Dübel Schrauben (4mm x 30mm) Halterung 107.5mm

Für Schrägblende müssen vor dem Einbau 2x8mm zusätzliche Löcher & Befestigungsschrauben & Schraubstopfen bohren.

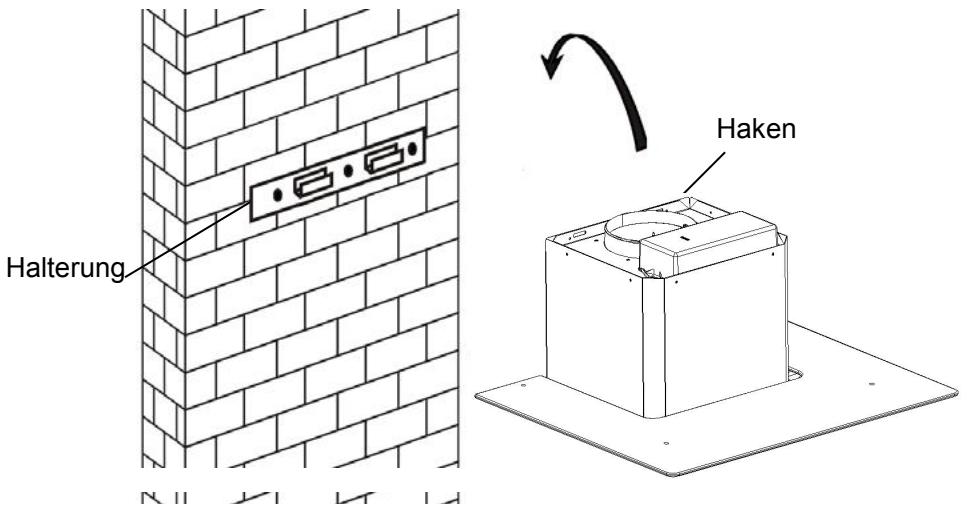

Fixieren Sie die Dunstabzugshaube an der Halterung. Haken Halterung

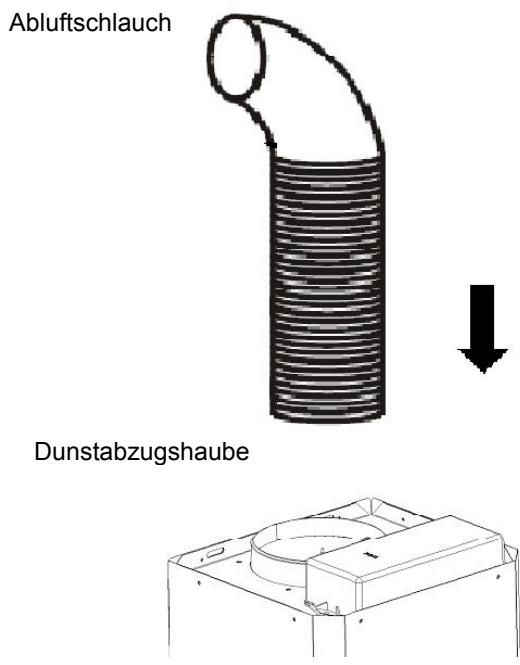

5. Befestigen Sie den Ein-Weg-Ventil um den Luftauslass der

Dunstabzugshaube. Dann wie unten angezeigt den Abluftschlauch am Ein-Weg-Ventil der Haube befestigen. Abluftschlauch Dunstabzugshaube

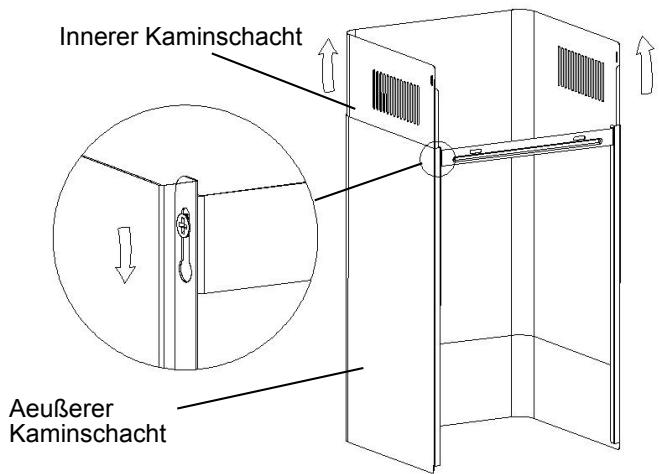

Das Glass in der entsprechenden Position auf der Oberseite der Dunstabzugshaube befestigen. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen Sie die Schrauben nicht zu stark fest damit das Glass nicht beschädigt wird. Verschieben Sie den inneren Kaminschacht über den äußeren Kaminschacht. Ziehen Sie den inneren Kaminschacht komplett raus. Stellen Sie den Kamin in die entsprechende Höhe ein. ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn die richtige Höhe erreicht ist, dann hängen Sie die Befestigungsbohrungen wie in der unteren Abbildung gezeigt in die entsprechende Position. Innerer Kaminschacht Aeußerer Kaminschacht

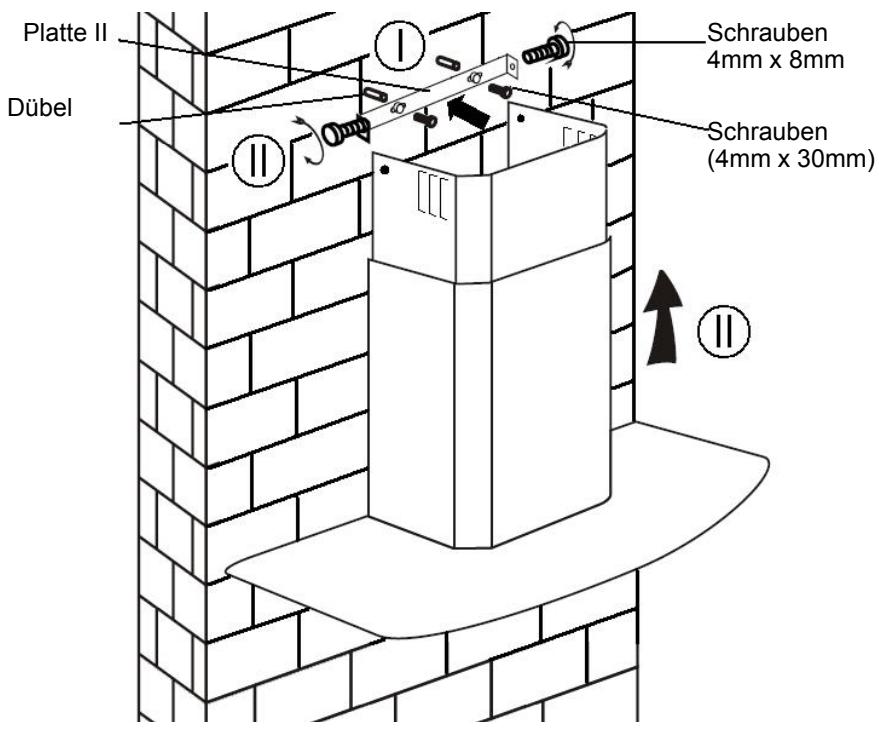

ii. Bohren Sie 2 x 8 mm Löcher zur Befestigung der Platte II. Schrauben und ziehen Sie die Platte II auf die Wand mit 2 Schrauben. Stellen Sie den Kaminschacht auf die Haube und fixieren Sie es mit 2 Schrauben. Platte II Schrauben 4mm x 8mm Dübel Schrauben (4mm x 30mm)

Installation (Luftauslass Innen) Wenn Sie nicht über einen Ausgang nach außen verfügen, ist der Abluftschlauch nicht erforderlich. Die Installation ist ähnlich wie im vorigen Abschnitt. Aktivkohlefilter können eingesetzt werden um Gerüche aufzufangen. Um die Aktivkohlefilter zu installieren, sollten die Metallfettfilter zuerst gelöst werden. Drücken Sie die Verriegelung und ziehen ihn nach unten. Legen Sie den Aktivkohlefilter in das Gerät und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie das gleiche auf der anderen Seite. HINWEIS: o Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Sollte er losgelöst sein und nicht verriegelt kann es gefährlich werden. o Wenn der Aktivkohlefilter eingesetzt wird dann wird die Saugleistung gesenkt.

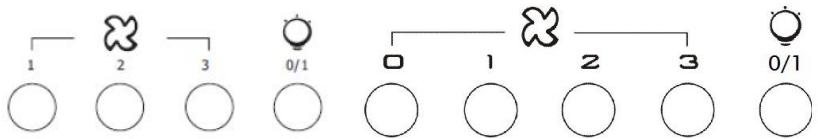

Beschreibung der Funktionen BEDIENUNG Taste geringste Stufe Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet welches nicht viel Dampf verursacht. Taste mittlere Stufe Die Air Flow Geschwindigkeit ist die ideale Funktion für den Standard Kochvorgang. Taste höchste Stufe Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird dann drücken Sie die High Speed Taste für höchste effektive Belüftung Taste Beleuchtung HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden dann arbeitet das Gerät nur bei der höchsten Drehzahl.

Ein / Aus-Taste Es ist zum Ein- / Ausschalten der Lüfter verwendet. Speed-Plus-Taste Für die Geschwindigkeit des Lüfters zunehmenden Geschwindigkeitsabnahme Taste Für die Drehzahl des Gebläses abnimmt. Licht-Taste Digitaler Bildschirm Lüfterdrehzahl -Anzeige: "1" für Low Speed, "2" für mittlere Geschwindigkeit,"3" für High-Speed, "4" für Boosterfunktion.

Schnelle Zeit: Drücken Sie & 1 Sekunde halten, werden Digitalanzeige blinkt und in 5 Minuten Countdown, nach 5 Minuten Motor & Licht schaltet sich automatisch und Summerton für 1 Sekunde. Booster-Funktion Diese Haube hat eine Boosterfunktion. Um den Booster zu aktivieren, drücken Sie auf die Geschwindigkeit 4, geben Sie die höchste Geschwindigkeit ein, während die Motorhaube in Betrieb ist, und erhöhen Sie die Geschwindigkeit für 5 Minuten, bevor Sie die Geschwindigkeit verlangsamen.

Wartung Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch mit einer lauwarmen milden Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals Metall-Pads, chemische, abrasive Materialien oder harte Bürsten zum Reinigen des Geräts.

II. Monatliche Reinigung des Fettfilters

NOTWENDIG: Reinigen Sie den Filter jeden Monat, so wird das Risiko einer Brandgefahr verhindert. Der Filter sammelt Fett, Rauch und Staub…….so stellt der Filter die Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen so sammelt sich das Fett an (brennbares Material). Reinigen Sie es mit einem Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird keine Luft nach außen abgeführt. Dieser Filter nimmt Gerüche auf und muss mindestens einmal pro Jahr ausgetauscht werden.

IV. Wechseln einer Glühbirne

Entfernen Sie die Schrauben vom Glass. Entnehmen Sie das Glass von der Haube. Entfernen Sie die Glühbirne die ausgetauscht werden muss. Trennen Sie die Lichtverkabelung und entfernen Sie die Lampenfassung und Verkabelung von der Haube. Wichtig: Es ist nicht möglich die Glühbirnen einzelnen zu ersetzen. Es wird notwendig sein die Lampe, Lampenfassung und die Verkabelung als komplettes Teil zu erhalten. (LED_Licht: G4, MAX 1,5 W) Ersetzen Sie die Glühbirnen, Lampenfassungen und Verkabelung in der

gleichen Weise wie die Originalen. Dann schließen Sie die Lichtverdrahtung wieder an. Setzen Sie das Glass auf die Haube und ziehen Sie die Schrauben zu. Achten Sie darauf, dass die Schrauben nicht zu fest angezogen werden. FEHLERBEHEBUNG Fehler Licht an aber Ventilator funktioniert nicht Sowohl Licht und Lüfter funktionieren nicht Starke Vibration des Gerätes Ursache Der Lüfterflügel klemmt Der Motor ist beschädigt Halogen Glühbirne brennt Netzkabel locker Der Lüfterflügel ist beschädigt. Der Lüftermotor ist nicht fest fixiert. Das Gerät ist nicht richtig an der Halterung befestigt Saugleistung nicht gut Zu großer Abstand zwischen dem Gerät und der Arbeitsplatte Lösung Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren. Ersetzen Sie die Glühbirne mit den richtigen Anschlußwerten. Schließen Sie es an die Stromversorgung wieder an. Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren. Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren. Nehmen Sie das Gerät ab und prüfen Sie ob es in der richtigen Position befestigt ist. Stellen Sie den Abstand auf 65-75 cm KUNDENDIENST Wenn Sie den Fehler nicht selbst feststellen bzw. beheben können: Gerät vom Stromnetz trennen. Die Seriennummer und Modellnummer des Gerätes notieren und den Kundendienst anrufen.

SERIENNUMMER. Wo finde ich diese? Es wichtig, dass Sie dem Kundendienst die 16-stellige Seriennummer mitteilen (16-stelliger Code der mit der Zahl 3 anfängt). Die Seriennummer können Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes (befindet sich am Gerät) entnehmen. UMWELTSCHUTZ Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden. Bitte recyceln soweit es möglich ist. Erkundigen Sie sich bei Ihrer Gemeinde oder Ihrem Händler im Bezug auf die Wiederverwertung. Dieses Gerät ist gemäß EU Direktive 2012/19/EU gekennzeichnet. Durch fachgerechte Entsorgung dieses Produktes helfen Sie potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die sonst von ungeeigneter Verschwendungshandhabung von diesem Produkt verursacht werden könnte. Das Symbol auf dem Produkt zeigt an, dass dieses Produkt nicht in den Haushaltsmüll gehört. Es soll zum zutreffenden Sammlungspunkt für die Wiederverwertung elektrischer und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß der örtlichen Umweltregelungen für Abfallbeseitigung ausgeführt werden. Für detaillierte Informationen über Behandlung, Rückgewinnung und Wiederverwertung von diesem Produkt, kontaktieren Sie bitte Ihre örtliche Stadtverwaltung, Ihre Müllabfuhr oder Ihren Verkäufer.
