BEDIENUNGSANLEITUNG WD0804Y8E SAMSUNG

WD0804W8(E/N/S/V/W) WD0802W8(E/N/S/V/W) WD0814W8(E/N/S/V/W) WD0812W8(E/N/S/V/W) WD0804Y8(E/N/S/V/W) WD0802Y8(E/N/S/V/W) WD0814Y8(E/N/S/V/W) WD0812Y8(E/N/S/V/W) Waschmaschine Benutzerhandbuch Diese Bedienungsanleitung besteht aus zu 100 % recyceltem Papier. imagine the possibilities Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben. Registrieren Sie Ihr Gerät auf der folgenden Website, um unseren Service besonders umfassend nutzen zu können: www.samsung.com/register WD0804Y8-02927V_DE.indd 1 2011-7-8 16:26:04 Funktionen Ihrer neuen Waschmaschine Mit dieser neuen Maschine macht Wäsche waschen richtig Spaß. Abgesehen von der speziellen Sprudlerfunkrion und der hohen Energieeffizienz verfügt Ihre neue Samsung-Waschmaschine über alle Vorteile, die das Waschen der Wäsche so einfach und angenehm wir nur möglich machen.

• Eco Bubble (Schaum aktiv) Das leistungsstarke Programm Eco Bubble (Schaum Aktiv) von Samsung sorgt für eine verbesserte Sauberkeit und Gewebepflege. Dank Eco Bubble (Schaum aktiv) kann sich das Waschmittel gleichmäßig verteilen, wodurch es schneller und tiefer in das Gewebe eindringen kann.

• Einhandbedienung vom Waschen bis zum Trocknen Erfahren Sie Annehmlichkeiten eines durchgehenden Wasch-/Trockenprogramms. Sie können zwischen 4 verschiedenen Trocknerprogrammen wählen. So können Sie einen ganzen Waschzyklus einschließlich Trockengang mit einem einzigen Bedienknopf einstellen.
• Schranktrocken (Standardprogramm), Niedertemperaturtrocknung, Bügelfertig, Zeitprogramm (30 min – 270 min). Diese Trocknerprogramme können auch unabhängig von den Waschprogrammen verwendet werden.

• AIR Refresh Mit seinem einzigartigen AIR Refresh-Mechanismus entfernt das GeruchsbeseitigungSystem unangenehme Gerüche und befreit Ihre Wäsche von Keimen, die mit herkömmlichen Waschsystemen nicht entfernt werden können.
• Air Wash-tauglich: Wollmäntel, Baumwollkleidung oder Unterwäsche, Pullover, Anzüge, Kissen, Polster, Strickpuppen
• Nicht geeignet: Leder, Seide, Samt, Elektroheizkissen oder fleckige Wäsche

• Kurzprogramm Vergeuden Sie keine Zeit! Kurzprogramm unterstützt Sie in Ihrem hektischen Alltag. Jetzt können Sie Ihre Lieblingssachen (bis zu 2 kg) in nur 15 Minuten waschen!

• Motor mit Flüsterantrieb Der einzigartige Flüsterantrieb des Motors Ihrer Samsung-Waschmaschine funktioniert ohne Riemen oder Zahnräder und reduziert Vibrationen. So wird Ihre Waschmaschine leiser und hält länger.

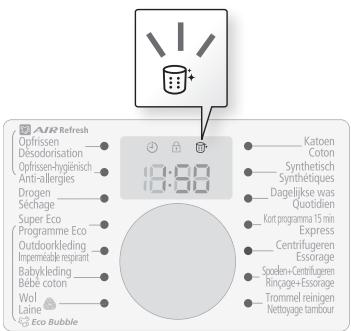

• Trommelreinigung Die Trommelreinigung hilft, Ihre Waschmaschine sogar völlig ohne chemische Reinigungsmittel oder Bleichmittel sauber zu halten. Dieses Spezialprogramm hält Ihre Wäschetrommel sauber und geruchsfrei.

• Babywäsche Ihre Samsung-Waschmaschine bietet Waschprogramme, mit denen die Kleidung von Kindern mit empfindlicher Haut besonders geschützt wird. Diese Programme sorgen für geringere Hautreizungen bei Kindern, da Waschmittelrückstände minimiert werden. Außerdem klassifizieren diese Programme die Wäsche nach ihrem Typ, und die Wäsche wird dann entsprechend den Wascheigenschaften durchgeführt. Dadurch fühlen sich die Kinder immer frisch und sauber, wenn sie ihre Kleidung anziehen. 2_ Funktionen Ihrer neuen Waschmaschine WD0804Y8-02927V_DE.indd 2 2011-7-8 16:26:04

• Woolmark-Zertifizierung Diese Maschine wurde getestet und erfüllt die Anforderungen der Spezifikation von Woolmark für die Maschinenwäsche von Wollprodukten. Diese Zertfizierung geht über das bisherige Woolmark-Zeichen hinaus und es garantiert nicht nur die Waschleistung, sondern auch die Faserschonung bei Wollprodukten. Wollstoffe dürfen bei Beachtung der Waschhinweise auf dem Bekleidungsetikett entsprechen den Angaben von Woolmark und Samsung gewaschen werden.

• Programmende Sie können den Start eines Waschprogramms in Schritten von 1 Stunde um maximal 19 Stunden verzögern. Dieses verbessert die Nutzungsmöglichkeiten Ihrer Waschmaschine, insbesondere, wenn Sie das Haus verlassen müssen.

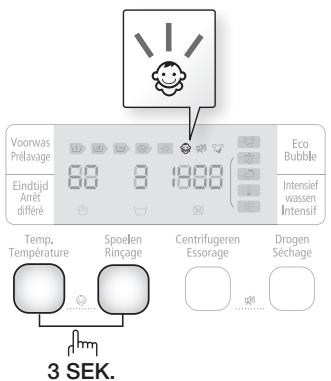

• Kindersicherung Mit der Kindersicherung wird dafür gesorgt, dass keine neugierigen Kinderhände in die Trommel der Waschmaschine greifen. Die Sicherheitsfunktion stellt sicher, dass Ihre Kinder nicht mit dem Gerät spielen und dabei in den Waschvorgang eingreifen. Zudem werden Sie gewarnt, wenn sie auslöst. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pflege Ihrer neuen Samsung-Waschmaschine. Lesen Sie die darin enthaltenen Beschreibungen der Bedieneinheit, die Anweisungen zur Bedienung der Waschmaschine und die Tipps, wie Sie das Meiste aus ihren modernen Features und Funktionen herausholen. Im Abschnitt „Fehlerbehebung und Fehlercodes“ auf Seite 39 erfahren Sie, was zu tun ist, wenn es doch einmal zu einer Störung Ihrer neuen Waschmaschine kommt. Funktionen Ihrer neuen Waschmaschine _3 WD0804Y8-02927V_DE.indd 3 2011-7-8 16:26:04 Sicherheitsinformationen Wir freuen uns, dass Sie sich für eine neue Waschmaschine von Samsung entschieden haben. Diese Anleitung enthält wichtige Informationen über die Installation, den Gebrauch und die Pflege Ihrer Waschmaschine. Bitte lesen Sie diese Bedienungsanleitung in Ruhe durch – nur so können Sie von den vielfältigen Funktionen und Vorteilen Ihrer Waschmaschine profitieren. DAS MÜSSEN SIE ÜBER DIE SICHERHEITSHINWEISE WISSEN Bitte lesen Sie diese Bedienungsanleitung vollständig durch, damit Sie wissen, wie die umfassenden Funktionen und Merkmale Ihrer neuen Waschmaschine sicher und effizient benutzt werden, und bewahren Sie die Bedienungsanleitung in der Nähe der Waschmaschine auf, damit Sie sie jederzeit parat haben. Verwenden Sie die Waschmaschine nur für den in der vorliegenden Bedienungsanleitung angegebenen Zweck. Die in dieser Bedienungsanleitung enthaltenen Warnhinweise und die wichtigen Sicherheitshinweise decken nicht alle Bedingungen und Situationen, die auftreten können, ab. Es liegt in Ihrer Verantwortung, bei Installation, Pflege und Gebrauch Ihrer Waschmaschine Ihren gesunden Menschenverstand sowie Vorsicht und Sorgfalt walten zu lassen. Die vorliegende Bedienungsanleitung gilt für mehrere Modelle; Ihre Waschmaschine kann deshalb leicht von der in dieser Bedienungsanleitung beschriebenen Maschine abweichen und manche Warnzeichen gelten unter Umständen für Sie nicht. Bei Fragen oder Unklarheiten wenden Sie sich bitte an Ihr nächstes Servicezentrum oder informieren Sie sich unter www.samsung.com.

WICHTIGE SYMBOLE FÜR SICHERHEITSANWEISUNGEN UND

GEFAHRENHINWEISE Bedeutung der Symbole und Zeichen in diesem Benutzerhandbuch: ACHTUNG Gefahren oder unsichere Handlungsweisen, die zu schweren oder tödlichen Verletzungen und/oder Sachbeschädigung führen können. VORSICHT Gefahren oder unsichere Handlungsweisen, die zu Verletzungen und/ oder Sachbeschädigung führen können. VORSICHT Um die Gefahr von Bränden und Explosionen, elektrischem Schlag und anderen Verletzungen beim Einsatz Ihrer Waschmaschine zu vermindern, beachten Sie folgenden Sicherheitsregeln: Aktion NICHT ausführen. NICHT demontieren. NICHT berühren. Befolgen Sie die Anweisungen wörtlich. Ziehen Sie den Netzstecker der Waschmaschine aus der Steckdose. Stellen Sie sicher, dass die Waschmaschine geerdet ist. Bitten Sie den Kundendienst um Hilfe. Hinweis 4_ Sicherheitsinformationen WD0804Y8-02927V_DE.indd 4 2011-7-8 16:26:05 Diese Warnzeichen sollen Sie und andere vor Verletzungen schützen. Bitte halten Sie sie genau ein. Studieren Sie diesen Abschnitt genau und bewahren Sie ihn dann an einem sicheren Ort auf, wo er griffbereit ist. Lesen Sie alle Anweisungen aufmerksam durch, ehe Sie Ihre Waschmaschine benutzen. Wie bei jedem Gerät, das mit elektrischem Strom betrieben wird, gibt es gewisse Gefahren. Für den sicheren Betrieb der Waschmaschine machen Sie sich mit der Bedienung vertraut und benutzen die Waschmaschine mit entsprechender Vorsicht. Erlauben Sie nicht, dass Kinder (oder Haustiere) auf oder in der Waschmaschine spielen. Die Tür der Waschmaschine lässt sich von innen nicht öffnen, und Kinder können ernsthaft verletzt werden, wenn Sie im Innern eingeschlossen sind. Das Gerät ist nicht für den Gebrauch durch Personen (und Kinder) mit verminderten körperlichen, ACHTUNG geistigen oder sensorischen Fähigkeiten oder fehlender Erfahrung gedacht, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder im sicheren Gebrauch des Geräts angeleitet. Kinder müssen beaufsichtigt werden und dürfen nicht mit dem Gerät spielen. Wenn das Netzkabel defekt oder beschädigt ist, muss es vom Hersteller, von einer autorisierten Servicestelle oder von einem hinreichend qualifizierten Fachmann ersetzt werden. Andernfalls können erhebliche Gefahren für den Benutzer entstehen. Das Gerät sollte so aufgestellt werden, dass der Netzstecker, die Wasserhähne und die Ablaufleitungen zugänglich sind. Waschmaschinen mit Belüftungsöffnungen im Boden müssen so aufgestellt werden, dass die Belüftungsöffnungen nicht durch Teppiche oder andere Gegenstände blockiert werden. Verwenden Sie neue Schlauchsätze. Gebrauchte Schlauchsätze sollten nicht wiederverwendet werden. DAS WEEE-ZEICHEN Korrekte Entsorgung dieses Produktes (Elektro- und Elektronikaltgeräte) (betrifft die Länder der Europäischen Union sowie andere europäische Länder mit Mülltrennung) Das Zeichen, das auf dem Produkt, den Zubehörteilen oder der Dokumentation angebracht sein kann, weist daraufhin, dass dieses Gerät sowie seine elektronischen Zubehörteile (z. B. Ladestation, Headset, USB-Kabel) am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgt werden darf. Um Schädigungen unserer Umwelt und gesundheitliche Schädigungen zu vermeiden, die durch unkontrollierte Abfallentsorgung entstehen können, trennen Sie diese Teile vom normalen Müll führen Sie sie der sachgerechten Wiederverwertung zu. Private Benutzer sollten für Informationen über die sichere und umweltunschädliche Entsorgung dieses Gerätes entweder ihren Fachhändler, bei dem sie das Gerät gekauft haben, kontaktieren oder sich bei ihren örtlichen Behörden erkundigen. Gewerbliche Benutzer wenden sich an ihren Lieferanten und entnehmen die relevanten Informationen ihrem Kaufvertrag. Dieses Gerät und seine elektronischen Zubehörteile dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden. Sicherheitsinformationen _5 WD0804Y8-02927V_DE.indd 5 2011-7-8 16:26:06 Sicherheitsinformationen ACHTUNG

WICHTIGE WARNHINWEISE FÜR DIE INSTALLATION

Dieses Gerät darf nur von einem qualifizierten Techniker oder Serviceunternehmen installiert werden. - Andernfalls drohen Stromschläge, Selbstentzündung, Explosionen, Probleme mit dem Gerät oder Verletzungen. Das Gerät ist schwer – Vorsicht beim Anheben! Verbinden Sie das Netzkabel nur mit einer Wandsteckdose mit 220-240V / 50Hz und verwenden Sie den Stecker nur für dieses Gerät. Verwenden Sie kein Verlängerungskabel. - Wenn andere Verbraucher über eine Steckdosenleiste an der gleichen Steckdose angeschlossen werden oder wenn ein Verlängerungskabel benutzt wird, kann es zu Stromschlägen oder Selbstentzündung kommen. - Versichern Sie sich, dass die vorhandene Netzspannung, Strom und Frequenz den Angaben in der Produktspezifikation entsprechen. Andernfalls besteht Stromschlagoder Selbstentzündungsgefahr. Stecken Sie den Stecker fest in die Netzsteckdose. Reinigen Sie die Anschlussstifte des Steckers und die Kontakte regelmäßig mit einem trockenen Tuch von Staub und Feuchtigkeit. - Ziehen Sie den Stecker ab und reinigen Sie ihn mit einem trockenen Tuch. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Achten Sie beim Anstecken des Netzsteckers darauf, dass das Netzkabel in die richtige Richtung zeigt, d. h. zum Boden läuft. - Wenn Sie den Stecker andersherum anstecken, können die Leitungsdrähte im Kabel beschädigt werden und es kann zu Stromschlägen oder Selbstentzündung kommen. Halten Sie sämtliches Verpackungsmaterial von Kindern fern, da Verpackungsmaterialien für Kinder gefährlich sein können. - Wenn ein Kind eine Tüte über den Kopf zieht, kann es ersticken. Wenn das Gerät oder das Netzkabel beschädigt ist, wenden Sie sich an Ihr nächstgelegenes Servicezentrum. Das Gerät muss fachgerecht geerdet werden. Erden Sie das Gerät nicht an einer Gasleitung, einem Kunststoffwasserrohr oder einer Telefonleitung. - Andernfalls drohen Stromschläge, Selbstentzündung, Explosionen oder Probleme mit dem Gerät - Stecken Sie das Netzkabel nicht in eine Steckdose, die nicht ordnungsgemäß geerdet ist und versichern Sie sich, dass die Steckdose den lokalen und nationalen Vorschriften entspricht. Installieren Sie das Gerät nicht in der Nähe einer Wärmequelle oder in der Nähe von brennbarem Material. Installieren Sie das Gerät nicht in feuchten, öligen oder staubigen Umgebungen, an Orten mit direkter Sonneneinstrahlung oder Regen (Wasser). Installieren Sie das Gerät nicht an Orten, wo die Temperatur unter den Gefrierpunkt sinken kann - Bei Frost können die Leitungen platzen Installieren Sie das Gerät nicht an Orten, wo Gas austreten kann. - Andernfalls drohen Stromschläge oder Selbstentzündung. 6_ Sicherheitsinformationen WD0804Y8-02927V_DE.indd 6 2011-7-8 16:26:06 Verwenden Sie keinen elektrischen Transformator. - Andernfalls drohen Stromschläge oder Selbstentzündung. Verwenden Sie keinen beschädigten Netzstecker, kein beschädigtes Netzkabel und keine lockere Wandsteckdose. - Andernfalls drohen Stromschläge oder Selbstentzündung. Ziehen Sie nicht mit Gewalt am Netzkabel und knicken Sie das Netzkabel nicht ab. Verdrehen oder verknoten Sie das Netzkabel nicht. Verlegen Sie das Netzkabel nicht über Metallgegenstände, stellen Sie keine schweren Gegenstände auf das Netzkabel, stecken Sie das Netzkabel nicht zwischen Gegenstände und drücken Sie das Netzkabel nicht hinter das Gerät. - Andernfalls drohen Stromschläge oder Selbstentzündung. Ziehen Sie nicht am Netzkabel, wenn Sie den Netzstecker aus der Steckdose ziehen. - Ziehen Sie am Stecker. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Verlegen Sie Kabel und Rohre nicht so, dass Sie darüber stolpern könnten. VORSICHT

VORSICHTSHINWEISE FÜR DIE INSTALLATION

Dieses Gerät muss so aufgestellt werden, dass der Netzstecker zugänglich ist. - Andernfalls kann es durch Leckströme zu Stromschlägen oder Selbstentzündung kommen. Stellen Sie das Gerät auf einem ebenen, festen Untergrund auf, der ausreichend tragfähig ist. - Andernfalls können anormale Vibrationen, Bewegungen, Lärm oder Probleme mit dem Gerät entstehen. ACHTUNG

WICHTIGE WARNHINWEISE FÜR DEN GEBRAUCH

Ziehen Sie bei einer Überflutung der Waschmaschine sofort den Netzstecker, schließen Sie die Wasserzufuhr und wenden Sie sich an Ihr nächstgelegenes Servicezentrum. - Fassen Sie den Netzstecker nicht mit nassen Händen an - Andernfalls besteht Stromschlaggefahr Ziehen Sie sofort den Netzstecker, wenn Sie ungewöhnliche Geräusche hören oder Brandgeruch oder Rauch wahrnehmen und wenden Sie sich an Ihr nächstgelegenes Servicezentrum. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Belüften Sie im Falle von Gaslecks (z. B. Propangas, Flüssiggas usw.) sofort den Raum und fassen Sie den Netzstecker nicht an. Fassen Sie das Gerät oder das Netzkabel nicht an. - Verwenden Sie kein Gebläse. - Funkenschlag kann eine Explosion oder ein Feuer auslösen. Lassen Sie Kinder nicht in oder auf der Waschmaschine spielen. Sorgen Sie außerdem dafür, dass bei einer Entsorgung der Waschmaschine der Hebel von der Waschmaschinentür entfernt wird. - Kinder können sich in der Waschmaschine einschließen und darin ersticken. Das Verpackungsmaterial am Unterteil der Waschmaschine (Schaum, Styropor) muss entfernt werden, bevor die Waschmaschine in Gebrauch genommen wird. Sicherheitsinformationen _7 WD0804Y8-02927V_DE.indd 7 2011-7-8 16:26:06 Sicherheitsinformationen Waschen Sie keine Teile, die mit Benzin, Kerosin, Benzen, Farbverdünner, Alkohol oder anderen brennbaren oder explosiven Stoffen verschmutzt sind. - Andernfalls drohen Stromschläge, Selbstentzündung oder Explosionen. Öffnen Sie die laufende Waschmaschine (Kochwäsche/Trocknen/Schleudern) nicht mit Gewalt. - Aus der Waschmaschine austretendes Wasser kann zu Verbrennungen führen und den Boden rutschig werden lassen. Es besteht Verletzungsgefahr. - Das gewaltsame Öffnen kann die Waschmaschine beschädigen und zu Verletzungen führen. Bringen Sie Ihre Hände nicht unter die Waschmaschine. - Es besteht Verletzungsgefahr. Fassen Sie den Netzstecker nicht mit nassen Händen an. - Es besteht Stromschlaggefahr. Schalten Sie die laufende Waschmaschine nicht aus, indem Sie den Stecker aus der Netzsteckdose ziehen. - Beim Wiederanstecken des Steckers kann es zu Funkenschlag und dadurch zu Stromschlägen oder Selbstentzündung kommen. Kinder und Babys dürfen die Waschmaschine nicht unbeaufsichtigt benutzen. Lassen Sie Kinder nicht in die Waschmaschine klettern - Andernfalls besteht Stromschlag-, Selbstentzündungs- und Verletzungsgefahr. Bringen Sie Ihre Hände oder Metallgegenstände nicht unter die laufende Waschmaschine. - Es besteht Verletzungsgefahr. Ziehen Sie nicht am Netzkabel, um den Netzstecker aus der Steckdose zu ziehen, sondern fassen Sie immer den Netzstecker und ziehen Sie ihn gerade aus der Steckdose heraus. - Eine Beschädigung des Netzkabels kann zu Kurzschluss, Selbstentzündung und/oder Stromschlägen führen Versuchen Sie niemals, das Gerät selbst zu reparieren, auseinander zu bauen oder zu verändern. - Verwenden Sie keine andere Sicherung (Kupfer-, Stahldrahtsicherung usw.) als die normale Sicherung. - Wenden Sie sich immer an Ihr nächstgelegenes Servicezentrum, wenn das Gerät repariert werden muss. - Andernfalls drohen Stromschläge, Selbstentzündung, Probleme mit dem Gerät oder Verletzungen. Wenn sich der Wasserzuleitungsschlauch vom Anschluss löst und Wasser über das Gerät strömt, ziehen Sie den Netzstecker. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Ziehen Sie bei einem Gewitter oder wenn das Gerät längere Zeit nicht benutzt wird, den Netzstecker aus der Steckdose. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. 8_ Sicherheitsinformationen WD0804Y8-02927V_DE.indd 8 2011-7-8 16:26:06 VORSICHT

VORSICHTSHINWEISE FÜR DEN GEBRAUCH

Wenn die Waschmaschine mit Fremdstoffen wie z. B. Reinigungsmittel, Schmutz, Lebensmittelreste usw. verschmutzt ist, ziehen Sie den Netzstecker und reinigen Sie die Waschmaschine mit einem feuchten, weichen Tuch. - Andernfalls kann es zu Verfärbungen, Verformungen, Beschädigung oder Rostbildung kommen. Hohe mechanische Belastung kann die Glasscheibe an der Waschmaschinefront brechen lassen. Seien Sie vorsichtig, wenn Sie die Waschmaschine benutzen. - Glasscherben können Verletzungen verursachen. Öffnen Sie den Wasserhahn nach einem Problem mit der Wasserzuleitung oder wenn der Wasserschlauch wieder neu angeschlossen wird, immer langsam und vorsichtig. Öffnen Sie den Wasserhahn langsam, wenn die Waschmaschine längere Zeit nicht benutzt wurde. - Der Luftdruck im Wasserschlauch oder in der Wasserzuleitung kann Teile beschädigen oder Wasser austreten lassen. Wenn bei laufender Waschmaschine ein Problem mit dem Wasserablauf auftritt, überprüfen Sie, ob der Ablauf frei ist. - Wenn die Waschmaschine trotz eines verstopften Ablaufs benutzt und mit Wasser überströmt wird, besteht Stromschlag- und Selbstentzündungsgefahr durch Leckströme. Achten Sie beim Einlegen der Wäsche in die Waschmaschine darauf, dass keine Wäschestücke in der Türe eingeklemmt werden. - Wenn Wäschestücke in der Türe eingeklemmt werden, kann die Wäsche oder die Waschmaschine beschädigt werden, oder es kann Wasser austreten. Der Wasserhahn muss zugedreht werden, wenn die Waschmaschine nicht benutzt wird. - Versichern Sie sich, dass die Schraube am Schlauchanschluss fest angezogen ist. - Andernfalls kann es zu Beschädigungen oder Verletzungen kommen. Die Gummidichtung darf nicht verunreinigt sein (Schmutz, Gewebefasern usw.). - Wenn die Türe nicht vollständig schließt, kann Wasser austreten. Öffnen Sie den Wasserhahn und überprüfen Sie, ob der Schlauchanschluss am Wasserschlauch fest angezogen und dicht ist, ehe Sie das Gerät verwenden. - Wenn die Schrauben am Schlauchanschluss nicht festgezogen sind, kann Wasser austreten. Sicherheitsinformationen _9 WD0804Y8-02927V_DE.indd 9 2011-7-8 16:26:06 Sicherheitsinformationen Stellen Sie sich nicht auf das Gerät und stellen Sie keine Gegenstände (wie z. B. brennende Kerzen oder Zigaretten, Geschirr, Wäsche, Chemikalien, Metallgegenstände usw.) auf das Gerät. - Andernfalls drohen Stromschläge, Selbstentzündung, Probleme mit dem Gerät oder Verletzungen. Sprühen Sie keine flüchtigen Stoffe wie z. B. Insektizide auf die Oberflächen der Waschmaschine. - Diese Stoffe sind nicht nur gesundheitsschädlich, sondern sie können auch zu Stromschlägen, Selbstentzündung oder Problemen mit dem Produkt führen. Stellen Sie keine Objekte, die elektromagnetische Strahlung erzeugen, neben das Gerät. - Dies kann Verletzungen durch Fehlfunktionen verursachen. Das Wasser, dass während eines Kochwaschgangs oder während der Trockenphase abläuft, ist heiß und darf nicht berührt werden. - Andernfalls kann es zu Verletzungen und Verbrennungen kommen. Wasserdichte Sitzgelegenheiten, Polster oder Kleidungsstücke (*) dürfen weder gewaschen noch geschleudert oder getrocknet werden, es sei denn, Ihre Waschmaschine hat hierfür ein spezielles Programm. - Waschen Sie dicke, feste Matten nicht, selbst wenn das Waschen in der Maschine laut Etikett zulässig ist. - Andernfalls kann die Waschmaschine beschädigt werden, es kann zu Verletzungen kommen oder die Wände, der Boden und die Wäschestücke können durch anormale Vibrationen Schaden nehmen.

• Wollbetten, Regenhauben, Angelwesten, Skihosen, Schlafsäcke, Windelhöschen, Trainingsanzüge, Fahrrad-, Motorrad- und Pkw-Abdeckhauben usw. Benutzen Sie die Waschmaschine nicht, wenn das Waschpulverfach entfernt wurde. - Andernfalls kann es zu Stromschlägen oder Verletzungen durch austretendes Wasser kommen. Berühren Sie das Innere der Trommel nicht während oder nach dem Trockenvorgang – das Innere ist heiß. - Dies kann zu Verbrennungen führen. Stecken Sie Ihre Hand nicht in das geöffnete Waschpulverfach. - Andernfalls kann es zu Verletzungen kommen, wenn das Waschpulver eingezogen wird. Geben Sie keine anderen Objekte als Wäschestücke (wie z. B. Schuhe, Lebensmittelreste, Haustiere usw.) in die Waschmaschine. - Andernfalls kann die Waschmaschine durch anormale Vibrationen beschädigt werden, oder es können, im Falle von Haustieren, schwere oder tödliche Verletzungen verursacht werden. Drücken Sie nicht mit spitzen Gegenständen (z. B. Nadeln, Messern, Fingernägeln usw.) auf die Tasten. - Andernfalls drohen Stromschläge oder Verletzungen. Waschen Sie keine Wäschestücke, die mit Öl, Crème oder Lotionen, wie sie normalerweise in Kosmetik- oder Massagestudios benutzt werden, verschmutzt sind. - Andernfalls kann sich die Gummidichtung verziehen und es kann Wasser austreten. Lassen Sie keine Metallgegenstände wie z. B. Haarnadeln oder Sicherheitsnadeln oder Bleichlauge für längere Zeit in der Waschtrommel. - Andernfalls kann die Trommel zu rosten beginnen. 10_ Sicherheitsinformationen WD0804Y8-02927V_DE.indd 10 2011-7-8 16:26:06 - Wenn sich an der Oberfläche der Trommel Rost zeigt, reinigen Sie die Trommel mit einem Neutralreiniger und einem Schwamm. Auf keinen Fall eine Drahtbürste verwenden. Wenden Sie Trockenreiniger nicht direkt an und waschen, spülen oder schleudern Sie keine Wäschestücke, die mit Trockenreiniger verunreinigt sind. - Andernfalls kann es durch die Wärme, die bei der Oxidierung des Öls entsteht, zu einer spontanen Verbrennung oder Entzündung kommen. Verwenden Sie kein heißes Wasser aus Wasserkühlern oder Heizgeräten. - Dies kann zu Problemen mit der Waschmaschine führen. Verwenden Sie keine Handwaschseife in der Waschmaschine. - Die Seife kann aushärten und sich im Inneren der Waschmaschine ablagern, was zu Problemen mit dem Produkt sowie Verfärbungen, Rost oder schlechtem Geruch führen kann. Waschen Sie keine großen Waschstücke wie z. B. Betten im Wäschenetz. - Geben Sie Socken und BHs in das Wäschenetz, um sie mit anderen Kleidungsstücken zu waschen. - Andernfalls kann es durch anormale Vibrationen zu Verletzungen kommen. Verwenden Sie kein gehärtetes Reinigungsmittel. - Wenn sich das Reinigungsmittel in der Waschmaschine ablagert, kann Wasser austreten. Waschmaschinen mit Belüftungsöffnungen im Boden müssen so aufgestellt werden, dass die Belüftungsöffnungen nicht durch Teppiche oder andere Gegenstände blockiert werden. Versichern Sie sich, dass die Taschen der Kleidungsstücke, die gewaschen werden, leer sind. - Harte, spitze Gegenstände wie z. B. Münzen, Sicherheitsnadeln, Nägel, Schrauben und Steine können die Waschmaschine stark beschädigen. Waschen Sie keine Kleidungsstücke mit großen Knöpfen, Schnallen oder anderen schweren Metallteilen. ACHTUNG

WICHTIGE WARNHINWEISE FÜR DEN GEBRAUCH

Reinigen Sie das Gerät nicht, indem Sie es direkt mit Wasser einsprühen. Benzen, Verdünnungsmittel oder Alkohol dürfen nicht für die Reinigung des Gerätes verwendet werden. - Andernfalls drohen Verfärbungen, Verformungen, Beschädigungen, Stromschläge oder Selbstentzündung. Trennen Sie das Gerät vom Netz, ehe Sie irgendwelche Reinigungs- oder Wartungsarbeiten ausführen. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Sicherheitsinformationen _11 WD0804Y8-02927V_DE.indd 11 2011-7-8 16:26:07 Inhalt ANSCHLIESSEN DER WASCHMASCHINE

REINIGUNG UND PFLEGE IHRER

FEHLERSUCHE UND FEHLERCODES

ANHANG 13 Überprüfen der Teile 14 Anschlussvoraussetzungen Stromnetz und Erdung Wasserzufuhr Wasserablauf Aufstellung Umgebungstemperatur 15 Anschluss in einer Nische oder einem Wandschrank 15 Aufstellen der Waschmaschine 21 Vor dem ersten Waschgang 21 Grundlegende Erklärungen 22 Verwenden des Bedienfelds Kindersicherung Signalton aus Programmende Abpumpen Mijn programma (Mein Programm) Eco Bubble (Schaum aktiv) AIR Refresh 29 Trockengang Waschen mit dem Programmwahlschalter Mit manuellen Einstellungen waschen 31 Waschhinweise 32 Waschmittel und Zusätze Geeignete Waschmittel Waschmittelbehälter Flüssigwaschmittel (ausgewählte Modelle) 34 Trommel reinigen (Trommel-Reinigung) 35 Wasser ablassen über den Notablauf 36 Fremdkörperfalle reinigen 36 Außenflächen der Waschmaschine reinigen 37 Waschmittelbehälter und Einschub reinigen 37 Sieb am Wasserzulauf reinigen 38 Wenn die Waschmaschine eingefroren ist 38 Lagern der Waschmaschine 39 Kontrollieren Sie diese Punkte, wenn Ihre Waschmaschine... 40 Fehlercodes 41 Übersicht über die Waschprogramme 42 Erklärung der Pflegesymbole 42 Entsorgung von Altgeräten 42 Konformitätshinweise 43 Technische Daten 12_ Inhalt WD0804Y8-02927V_DE.indd 12 2011-7-8 16:26:07 Anschließen der Waschmaschine

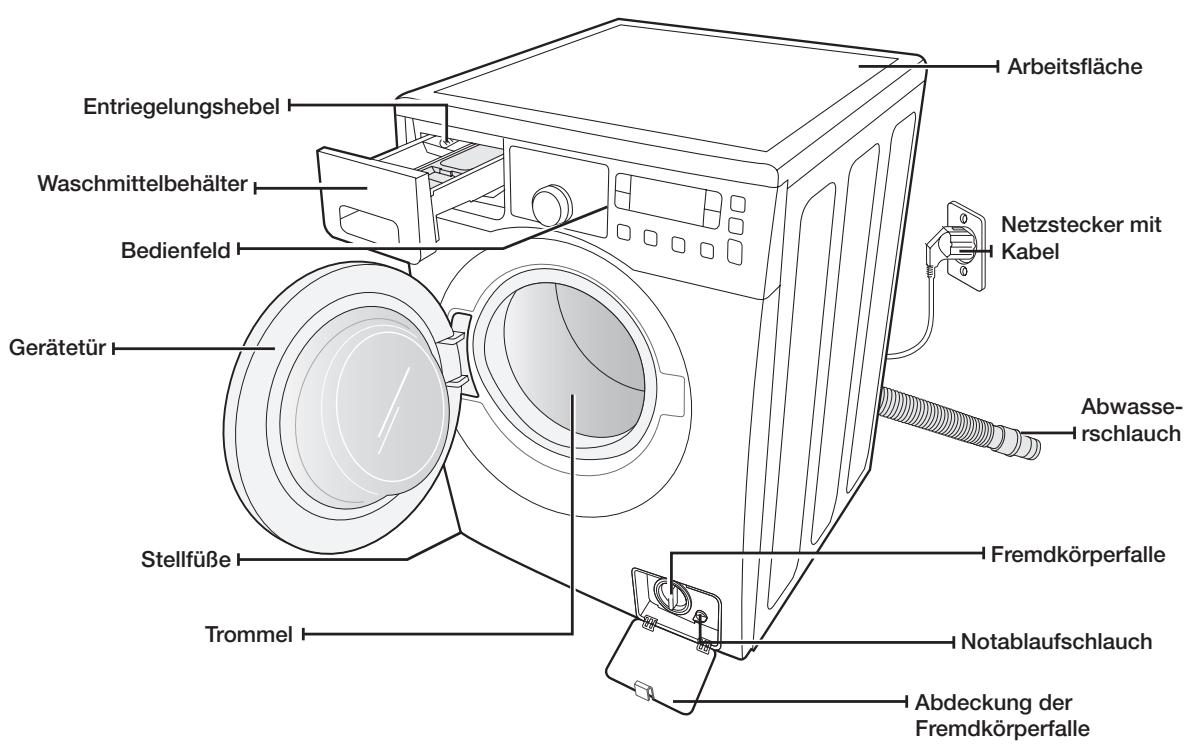

ÜBERPRÜFEN DER TEILE

Packen Sie Ihre Waschmaschine vorsichtig aus und vergewissern Sie sich, dass alle nachfolgend gezeigten Teile mitgeliefert wurden. Falls ein Transportschaden vorliegt oder Teile fehlen, setzen Sie sich bitte umgehend mit dem Samsung Kundendienst oder Ihrem Fachhändler in Verbindung. 01 EINSTELLEN Achten Sie darauf, dass Ihr Installateur die folgenden Hinweise sorgfältig beachtet, damit Ihre neue Waschmaschine ordnungsgemäß arbeitet und Sie keiner Verletzungsgefahr ausgesetzt sind, wenn Sie Wäsche waschen. Arbeitsfläche Entriegelungshebel Waschmittelbehälter Netzstecker mit Kabel Bedienfeld Gerätetür Abwasserschlauch Fremdkörperfalle Stellfüße Trommel Notablaufschlauch Abdeckung der Fremdkörperfalle Schraubenschlüssel

• Kunststoffabdeckungen für Transportsicherungsöffnungen Kalt Heiß (ausgewählte Modelle) Schlauchführung Zuwasserschlauch Fach für Flüssigwaschmittel (ausgewählte Modelle)

• Kunststoffabdeckungen für Transportsicherungsöffnungen: Die Anzahl der Kunststoffabdeckungen hängt von dem Modell ab (3-5 Abdeckungen). Anschließen der Waschmaschine _13 WD0804Y8-02927V_DE.indd 13 2011-7-8 16:26:08 Anschließen der Waschmaschine ANSCHLUSSVORAUSSETZUNGEN Stromnetz und Erdung ACHTUNG Verwenden Sie für dieses Gerät niemals ein Verlängerungskabel. Verwenden Sie nur das Netzkabel der Waschmaschine. Sorgen Sie beim Vorbereiten des Anschlusses dafür, dass die Stromversorgung folgende Bedingungen erfüllt:
• AC 220V -240 V / 50 Hz, abgesichert mit Schmelzsicherung oder Schutzschalter.
• Gesonderter Netzabschnitt ausschließlich für Ihre Waschmaschine. Ihre Waschmaschine muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch das Erden das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom der Weg des geringsten Widerstands geboten wird. Ihre Waschmaschine verfügt über einen Netzstecker mit einem Schutzleiter den Sie mit einer ordnungsgemäß installierten Schutzkontakt-Steckdose verbinden. Schließen Sie das Erdungskabel niemals an Wasserleitungen aus Kunststoff, Gasleitungen oder Heißwasserleitungen an. Durch unsachgemäßes Anschließen des Erdungskabels für das Gerät kann es zu Stromschlägen kommen. Sollten Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet wurde, lassen Sie dies von einem qualifizierten Elektriker oder von qualifiziertem Servicepersonal überprüfen. Manipulieren Sie nicht den Stecker der Waschmaschine. Wenn er nicht in die Steckdose passt, lassen Sie von einem qualifizierten Elektriker eine geeignete Steckdose installieren. Wasserzufuhr Ihre Waschmaschine wird in einem Wasserdruckbereich von 0,5 Bar und 8 Bar korrekt gefüllt. Bei einem Wasserdruck von weniger als 0,5 Bar kann es zu einem Versagen des Wasserventils kommen, so dass es nicht vollständig schließen kann. Auch kann es sein, dass das Füllen der Waschmaschine länger dauert, als die Steuerung zulässt. In diesem Fall wird die Waschmaschine abgeschaltet. (Die Steuerung sieht eine Füllzeitbegrenzung vor, um ein Überlaufen und Überflutungen auszuschließen, falls sich ein Schlauch in der Maschine lösen sollte.) Damit die Länge des vorgesehenen Anschlussschlauchs ausreicht, muss sich der Wasseranschluss in einem Abstand von maximal 120cm von der Rückseite der Waschmaschine befinden. Die meisten Fachhändler bieten Anschlussschläuche verschiedener Längen bis 305 cm an. Die Gefahr von Lecks und Wasserschäden reduzieren Sie durch:
• Leichte Erreichbarkeit aller Wasseranschlüsse.
• Schließen der Wasserhähne, wenn Sie die Waschmaschine nicht benutzen.
• Regelmäßiges Überprüfen auf Lecks an den Anschlüssen des Zuwasserschlauchs. ACHTUNG Bevor Sie Ihre Waschmaschine erstmals in Betrieb nehmen, prüfen Sie alle Anschlüsse am Wasserventil und am Hahn auf Undichtigkeit. 14_ Anschließen der Waschmaschine WD0804Y8-02927V_DE.indd 14 2011-7-8 16:26:08 Wasserablauf Aufstellung Beste Leistung erzielen Sie nur, wenn Sie Ihre Waschmaschine auf einem soliden Untergrund aufstellen. Holzböden müssen möglicherweise verstärkt werden, um Vibrationen und/oder ungleichmäßige Belastungen zu verhindern. Teppiche und andere weiche Bodenplatten fördern Vibrationen und verstärken die Neigung der Waschmaschine, sich beim Schleudern leicht in Bewegung zu setzen. 01 EINSTELLEN Samsung empfiehlt eine Standrohrhöhe von 65cm. Der Wasserabfluss-Schlauch muss durch die dafür vorgesehene Halterung zum Abflussrohr geführt werden. Das Abflussrohr muss ausreichend groß für den Außendurchmesser des Wasserabfluss-Schlauchs sein. Der Wasserabfluss-Schlauch wird bereits im Werk am Gerät befestigt. Stellen Sie Ihre Waschmaschine niemals auf einer erhöhten Plattform oder einer schlecht abgestützten Konstruktion auf. Umgebungstemperatur Stellen Sie Ihre Waschmaschine nicht in Bereichen auf, in denen Wasser gefrieren kann. Es besteht immer die Möglichkeit, dass Wasser im Wasserventil, in der Pumpe oder den Schläuchen zurückbleibt. Gefrierendes Wasser in den Leitungen kann Schäden an den Riemen, der Pumpe und anderen Komponenten verursachen. Anschluss in einer Nische oder einem Wandschrank Für sicheren und ordnungsgemäßen Betrieb benötigt Ihre Waschmaschine die folgenden Mindestabstände: Seitlich – 25 mm Oben – 25 mm Rückseite – 50 mm Vorderseite – 465 mm Wenn die Waschmaschine zusammen mit einem Trockner aufgestellt wird, muss in der Nische oder dem Wandschrank vorn ein Freiraum von mindestens 465 mm bleiben. Ihre Waschmaschine allein benötigt einen solchen Freiraum nicht.

AUFSTELLEN DER WASCHMASCHINE

SCHRITT 1 Standort wählen Bevor Sie die Waschmaschine anschließen, wählen Sie einen Standort mit den folgenden Eigenschaften:

• Harter, ebener Untergrund ohne Teppich oder einen Bodenbelag der die Entlüftung behindert
• Nicht im direkten Sonnenlicht
• Ausreichende Belüftung
• Frostfrei (Temperatur nicht unter 0 ˚C)
• Nicht in der Nähe von Wärmequellen (Öl- oder Gasheizungen)
• Ausreichend große Aufstellfläche, damit die Waschmaschine nicht auf dem Netzkabel steht Anschließen der Waschmaschine _15 WD0804Y8-02927V_DE.indd 15 2011-7-8 16:26:08 Anschließen der Waschmaschine SCHRITT 2 Transportsicherungen entfernen Bevor Sie Ihre Waschmaschine aufstellen, müssen Sie alle Transportsicherungsbolzen auf der Rückseite des Geräts entfernen.

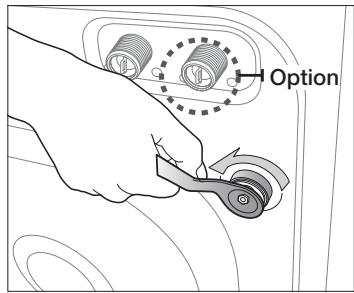

1. Lockern Sie alle Bolzen mit dem mitgelieferten

Schraubenschlüssel. Option

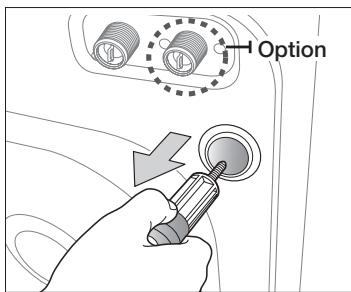

2. Halten Sie den Bolzen mit dem Schraubenschlüssel,

und ziehen Sie ihn durch die breite Aussparung an der Öffnung. Dieser Vorgang muss für alle Transportsicherungen ausgeführt werden.

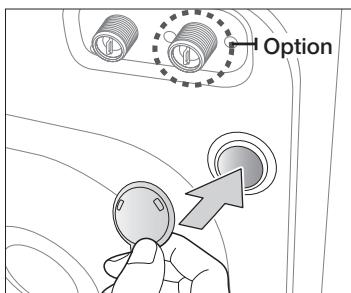

3. Verschließen Sie die Transportsicherungsöffnungen mit den

mitgelieferten Kunststoffabdeckungen. Option Option

4. Bewahren Sie die Sicherungsbolzen an einem sicheren Ort auf, falls Sie die Waschmaschine

in der Zukunft noch einmal transportieren müssen. ACHTUNG Verpackungsmaterialien können eine Gefahr für Kinder darstellen. Entfernen Sie deshalb alle Verpackungsmaterialien (Kunststoffbeutel, Styropor usw.) aus der Reichweite von Kindern. 16_ Anschließen der Waschmaschine WD0804Y8-02927V_DE.indd 16 2011-7-8 16:26:09 SCHRITT 3 Stellfüße ausrichten Wenn Sie die Waschmaschine anschließen, müssen Sie sicherstellen, dass Netzstecker, Wasseranschluss und Abfluss leicht erreichbar sind. 01 EINSTELLEN

1. Schieben Sie die Waschmaschine an die gewünschte Stelle.

Waschmaschine mit den Stellfüßen gerade aus. Dazu drehen Sie wie abgebildet die Stellfüße im Uhrzeigersinn oder gegen den Uhrzeigersinn.

3. Wenn die Waschmaschine waagerecht steht, ziehen Sie

die Sicherungsmutter mit dem mitgelieferten Werkzeug fest. SCHRITT 4 Zuwasserschlauch und Abwasserschlauch anschließen Wasserzufuhrschlauch anschließen

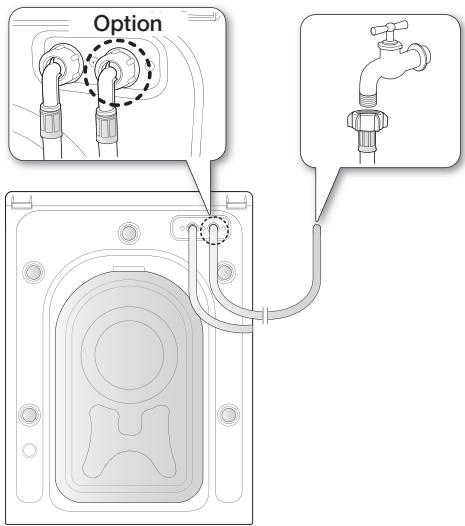

1. Schließen Sie das L-förmige Ende des

Zuwasserschlauchs an den Wasserzulauf an der Rückseite der Waschmaschine an. Drehen Sie die Schraubverbindung von Hand fest. Option Schließen Sie ein Ende des Zuwasserschlauchs an die Waschmaschine und das andere Ende an den Wasserhahn an. Achten Sie darauf, dass der Zuwasserschlauch nicht gedehnt wird. Sollte der Schlauch zu kurz sein, verwenden Sie einen längeren Hochdruckschlauch.

2. Schließen Sie das andere Ende des

Schlauchs an den entsprechenden Anschluss des Kaltwasserhahns an. Schrauben Sie den Anschluss von Hand fest. Sofern notwendig, können Sie den Anschluss des Zuwasserschlauchs am Waschmaschinenzulauf drehen, indem Sie die Schraubverbindung lockern, den Schlauch drehen und den Anschluss wieder festschrauben. Für bestimmte Modelle mit einem zusätzlichen Warmwasseranschluss:

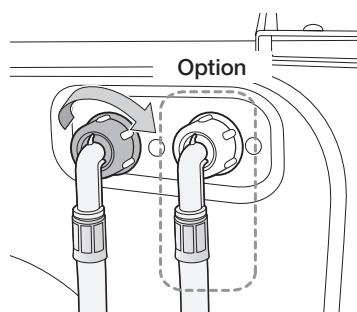

1. Schließen Sie das rote L-förmige Ende des Warmwasser-Zufuhrschlauches an

den Warmwasserzulauf an der Rückseite der Waschmaschine an. Drehen Sie die Schraubverbindung von Hand fest.

2. Schließen Sie das andere Ende des Warmwasser-Zufuhrschlauches an den entsprechenden

Anschluss des Warmwasserhahns an. Schrauben Sie den Anschluss von Hand fest.

3. Verwenden Sie ein Y-Verbindungsstück, wenn Sie ausschließlich kaltes Wasser verwenden

möchten. Anschließen der Waschmaschine _17 WD0804Y8-02927V_DE.indd 17 2011-7-8 16:26:10 Anschließen der Waschmaschine Wasserzufuhrschlauch anschließen

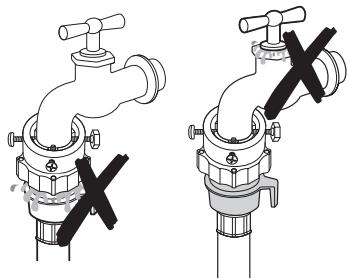

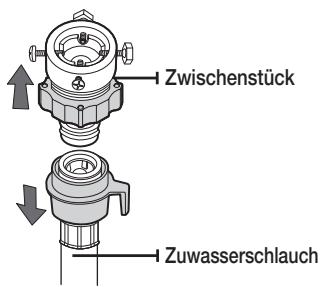

1. Entfernen Sie das Zwischenstück vom

Wasserzufuhrschlauch. Zwischenstück Zuwasserschlauch

2. Verwenden Sie einen Kreuzschraubenzieher, um die vier

Schrauben des Zwischenstücks zu lösen. Drehen Sie dann Teil (2) des Zwischenstücks in Pfeilrichtung, bis ein Abstand von 5 mm entstanden ist.

3. Schließen Sie das Zwischenstück am Wasserhahn an,

indem Sie die Schrauben festziehen und das Zwischenstück gleichzeitig nach oben drücken. Drehen Sie Teil (2) in Pfeilrichtung und verbinden Sie (1) mit (2).

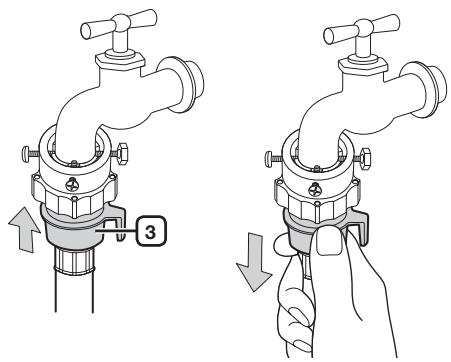

4. Schließen Sie den Wasserzufuhrschlauch am

Zwischenstück an. Wenn Sie Teil (3) loslassen, so wird der Schlauch automatisch mit dem Zwischenstück verbunden und ein Klicken ist zu hören. Nachdem Sie den Wasserzufuhrschlauch am Zwischenstück angeschlossen haben, vergewissern Sie sich, dass er richtig angeschlossen ist, indem Sie den Schlauch nach unten ziehen.

5. Verbinden Sie das andere Ende des

Wasserzufuhrschlauches mit dem Wasserventil auf der Rückseite der Waschmaschine. Drehen Sie die Schrauben im Uhrzeigersinn fest.

Option 18_ Anschließen der Waschmaschine WD0804Y8-02927V_DE.indd 18 2011-7-8 16:26:11

6. Starten Sie die Wasserzufuhr und vergewissern Sie sich,

dass kein Wasser beim Ventil, dem Wasserhahn oder dem Zwischenstück austritt. Tritt an einer dieser Stellen Wasser aus, so wiederholen Sie die genannten Schritte.

Benutzen Sie die Waschmaschine nicht, wenn Wasser austritt. Dies kann zu einem elektrischen Schlag oder Schaden führen.

01 EINSTELLEN ACHTUNG

Wenn der Wasserhahn über ein Gewinde verfügt, schließen Sie den Wasserzufuhrschlauch wie in der Abbildung dargestellt an. Verwenden Sie für die Wasserzufuhr möglichst einen konventionellen Wasserhahn. Wenn der Hahn einen quadratischen Querschnitt aufweist oder einen zu großen Durchmesser besitzt, entfernen Sie den Distanzring aus dem Adapter, ehe Sie ihn an den Hahn anschließen. Den AquaSchlauch anschließen (ausgewählte Modelle) Der AquaSchlauch wurde erfunden, um Ihnen perfekten Schutz vor Überschwemmungen zu bieten. Das System gehört zum Frischwasserzubehörschlauch und es unterbindet die Wasserversorgung automatisch, sobald der Schlauch beschädigt wird. Es zeigt auch eine Warnmeldung an.

Schließen Sie den Wasserzufuhrschlauch wie dargestellt an den Wasseranschluss an. Anschließen der Waschmaschine _19 WD0804Y8-02927V_DE.indd 19 2011-7-8 16:26:12 Anschließen der Waschmaschine Abwasserschlauch anschließen Sie können das lose Ende des Abwasserschlauchs auf drei unterschiedliche Arten anordnen:

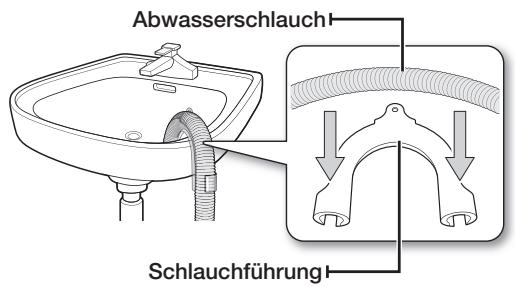

1. Schlauch in ein Spülbecken hängen: Hängen Sie den Abwasserschlauch in einer Höhe von

60 bis 90 cm über den Rand eines Spülbeckens. Damit das Schlauchende gekrümmt bleibt, setzen Sie das Schlauchende in die mitgelieferte Kunststoff-Schlauchführung ein. Befestigen Sie die Schlauchführung mit einem Haken an der Wand oder dem Hahn, oder fixieren Sie die Schlauchführung auf andere Weise, so dass der Schlauch nicht aus dem Becken rutschen kann. 60 ~ 90 cm Abwasserschlauch Schlauchführung

2. Schlauch mit Anschluss am Abflussrohr verbinden: Verbinden Sie den Abwasserschlauch

mit dem Anschlussstück (Siphon) des Abflussrohrs unterhalb der Spüle. Das Ende des Abwasserschlauchs muss mindestens 60 cm über dem Fußboden liegen.

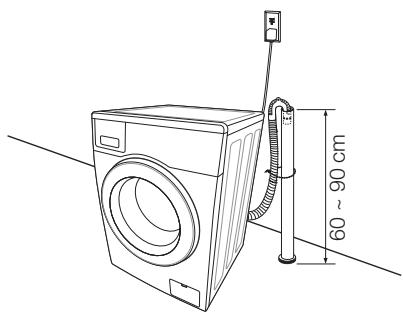

3. Schlauch in ein Abflussrohr einleiten: Wir empfehlen die Verwendung eines 65 cm langen

vertikalen Rohres. Das Rohr darf nicht kürzer als 60 cm und nicht länger als 90 cm sein. 60 ~ 90 cm Das Ablaufrohr muss folgende Anforderungen erfüllen:

• Mindestdurchmesser 5 cm.
• Mindestablaufmenge 60 Liter/Minute. SCHRITT 5 Stromversorgung der Waschmaschine Stecken Sie das Netzkabel in eine AC 220-240V / 50Hz-Steckdose, die durch eine Sicherung oder einen Schutzschalter abgesichert ist. (Weitere Informationen zu den Anforderungen an Stromanschluss und Erdung finden Sie auf Seite 14.) 20_ Anschließen der Waschmaschine WD0804Y8-02927V_DE.indd 20 2011-7-8 16:26:14 Waschbetrieb Mit Ihrer neuen Waschmaschine von Samsung ist die schwerste Sache am Waschen die Entscheidung, wann es endlich losgehen soll.

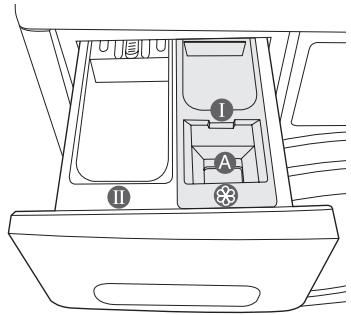

VOR DEM ERSTEN WASCHGANG

02 WASCHBETRIEB Bevor Sie das erste Mal Wäsche waschen, muss die Waschmaschine zunächst einmal ein komplettes Leerprogramm (d.h. ohne Wäsche) durchlaufen.

1. Drücken Sie die Aan/Uit (Ein/Aus)-Taste.

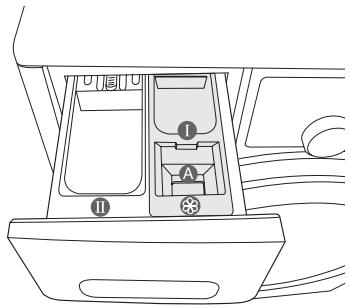

2. Füllen Sie ein wenig Waschmittel in die Waschmittelkammer

im Waschmittelbehälter.

3. Drehen Sie den Wasserhahn am Wasserzulauf der

4. Drücken Sie die Start/Pauze (Start/Pause)-Taste.

Damit wird Wasser entfernt, das nach dem Test beim Hersteller in der Maschine verblieben sein könnte. Kammer Kammer

orwaschmittel oder Stärke. aschmittel für den Hauptwaschgang, Wasserenthärter, Einweichmittel, Bleichmittel und Fleckentferner. Verwenden Sie für Flüssigwaschmittel das Fach für Flüssigwaschmittel (siehe Seite 33 im Handbuch für das entsprechende Modell). Geben Sie kein Waschpulver in das Fach für Flüssigwaschmittel. Kammer

usätze, wie z.B. Weichspüler oder Formerhaltungszusätze (nicht höher als bis zur unteren Kante von Einsatz „A“ befüllen)

GRUNDLEGENDE ERKLÄRUNGEN

1. Geben Sie Ihre Wäsche in die Waschmaschine.

ACHTUNG Überlasten Sie die Waschmaschine nicht. Sie finden die Füllmengen für die verschiedenen Wäschearten in der Tabelle auf Seite 31-32.

• Achten Sie darauf, dass Sie keine Wäsche in der Tür einklemmen, da sonst später Wasser austreten könnte.
• Nach dem Waschprogramm kann sich möglicherweise noch Waschmittel vorn in der Gummidichtung befinden. Entfernen Sie diese Waschmittelrückstände, da sie ein Wasserleck verursachen können.
• Berühren Sie das Glas der Gerätetür nicht, während die Maschine aerbeitet, da diese heiß ist.
• Öffnen Sie den Waschmittelbehälter und das Flusensieb NICHT, solange die Waschmaschine läuft, denn es besteht Gefahr durch heißes Wasser oder heißen Dampf.
• Waschen Sie im Normalprogramm keine wasserdichten Kleidungsstücke, es sei denn, Sie haben das Pflegeprogramm für Outdoorkleding (Outdoor)-Kleidung eingestellt.

Schließen Sie die Gerätetür, so dass sie hörbar einrastet. Schalten Sie den Strom an. Geben Sie Waschmittel und Waschzusätze in den Waschmittelbehälter. Wählen Sie das geeignete Waschprogramm und die Zusatzoptionen für die Wäsche. Die Waschvorgangsanzeige leuchtet auf, und die verbleibende Waschzeit wird im Display angezeigt.

6. Drücken Sie die Start/Pauze (Start/Pause)-Taste.

Waschbetrieb _21 WD0804Y8-02927V_DE.indd 21 2011-7-8 16:26:14 Waschbetrieb

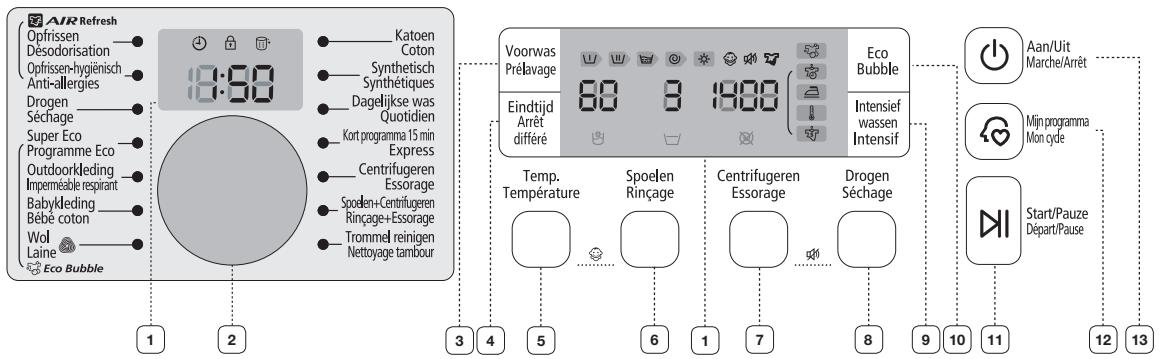

VERWENDEN DES BEDIENFELDS

GRAFISCHE DIGITALANZEIGE Zeigt die Restzeit für den laufenden Waschvorgang, alle Waschinformationen sowie Fehlermeldungen an. PROGRAMMWAHLSCHALTER Wählen Sie das geeignete Waschprogramm und die Schleuderdrehzahl für das Programm. Einzelheiten entnehmen Sie dem Abschnitt „Waschen mit dem Programmwahlschalter“ . (siehe Seite 30) Katoen (Baumwolle) - Für durchschnittlich oder leicht verschmutzte Baumwollsachen, Bettwäsche, Tischtücher, Unterwäsche, Handtücher, Hemden usw. Synthetisch (Pflegeleicht) - Für leicht oder durchschnittlich verschmutzte Blusen, Hemden usw. aus Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder ähnlichen Mischgeweben. Dagelijkse was (Mischwäsche) - Verwenden Sie dieses Programm für einmal getragene Kleidungsstücke wie Unterwäsche und Hemden. Kort programma 15 min (Kurzprogramm 15 Min) - Für leicht verschmutzte Wäsche bis zu 2 kg, die Sie schnell wieder benötigen.

• Die tatsächlichen Werte (15 Minuten) können je nach Wasserdruck, Wasserhärte, Wassereintrittstemperatur, Umgebungstemperatur, Wäscheart und -menge sowie Art der Verschmutzung, Spannungsschwankungen und gewählten Zusatzoptionen abweichen.
• Geben Sie für die 15 Minuten-Schnellwäsche nur eine kleine Menge Waschmittel für eine kleine Waschladung (max. 2 kg) zu, andernfalls kann Waschmittel in der Wäsche verbleiben. Centrifugeren (Schleudern) - Zusätzlicher Schleudergang, um mehr Wasser zu entfernen. Spoelen + Centrifugeren (Spülen+Schleudern) - Für Wäsche, die nur gespült werden muss oder zum Zugeben von Weichspüler. Trommel reinigen (Trommel-Reinigung) – Verwenden Sie dieses Programm zum Reinigen der Trommel. Es befreit die Trommel von Schmutz und Bakterien. Die regelmäßige Verwendung (nach 40 Waschgängen) dieses Programmes wird empfohlen. Reinigungs- oder Bleichmittel sind nicht erforderlich. AIR Refresh - Dieses Programm eignet sich Beseitigen schlechter Gerüche. Mit der Programmwahlschalter können Sie zwischen den folgenden Betriebsarten wechseln. (Opfrissen (Geruchsbeseitigung) Opfrissen-hygiënisch (Hygienische Geruchsbeseitigung))
• Opfrissen (Geruchsbeseitigung) - Verringern von schlechten Gerüchen an den Kleidungsstücken 22_ Waschbetrieb WD0804Y8-02927V_DE.indd 22 2011-7-8 16:26:15 Opfrissen-hygiënisch (Hygienische Geruchsbeseitigung) Beseitigt Gerüche und reinigt die Wäsche tiefgreifend dank einer höheren Temperatur und einer verbesserten Geruchsbeseitigung. Drogen (Trocknen) - Automatisches Trocknen der Wäsche durch Erkennen von Menge und Gewicht der Wäsche. Super Eco (Energie Sparen) – Die niedrige Temperatur des Programms Eco Bubble (Schaum aktiv) sorgt für saubere Wäsche bei gleichzeitiger Energieeinsparung. Outdoorkleding (Outdoor) – Verwenden Sie dieses Programm für Kleidung für den Außenbereich wie Wander-, Ski- und Sportbekleidung. Um funktionale Eigenschaften zu erfüllen, verfügen die Gewebe dieser Kleidungsstücke über besondere Anfertigungen und Fasern wie Elastan, Stretch und Mikrofasern. Babykleding (Flecken) - Die hohe Waschtemperatur und ein zusätzlicher Spülgang stellen sicher, dass kein Waschmittel in den Kleidungsstücken zurückbleibt. Wol (Wolle) - Nur für maschinengeeignete Wollprodukte. Hierbei mit maximal 2,0 kg beladen.
• Beim Wollprogramm wird die Wollwäsche mit Hilfe ruhiger Bewegungen der Waschmaschine gewaschen. Dank dieser ruhigen Bewegungen und dank des Einweichvorgangs wird Ihre Wollwäsche optimal vor dem Einlaufen und Verformen geschützt und trotzdem richtig sauber. Dieser Stoppvorgang stellt kein Problem dar.
• Für Wol (Wolle) empfiehlt sich ein neutrales Waschmittel. So werden bessere Waschergebnisse erzielt und die Wollfasern geschont. Das Wollprogramm dieser Maschine wurde von Woolmark für maschinentaugliche Woolmark-Produkte zertifiziert, sofern diese gewaschen werden gemäß den Anweisungen auf dem Bekleidungsetikett und den Anweisungen des Herstellers dieser Waschmaschine, M1125.(Zertifikatnummer von I.W.S. Nominee Co., Ltd.) Abpumpen - Drehen Sie den Programmwahlschalter auf „Centrifugeren (Schleudern)“, drücken Sie dann die Taste „Centrifugeren (Schleudern)“ wiederholt, bis das Licht „Schleudern aus ( )“ aufleuchtet und drücken Sie dann auf die Taste Start/Pauze (Start/Pause), um das Wasser abzupumpen

TASTE EINDTIJD (PROGRAMMENDE) Drücken Sie die Taste so oft, bis die gewünschte Vorwahlzeit für das Eindtijd (Programmende) angezeigt wird (Verzögerung von 3 bis 19 Stunden in Schritten von 1 Stunde). Die angezeigte Stunde gibt an, wann das Waschprogramm endet.

TASTE TEMP. (TEMPERATUR) Drücken Sie die Taste so oft, bis die gewünschte Waschtemperatur im Display angezeigt wird: (Kaltwasser , 30 ˚C, 40 ˚C , 60 ˚C oder 95 ˚C).

TASTE SPOELEN (SPÜLEN) Drücken Sie diese Taste, um zusätzlichen Spülgänge durchzuführen. Es können maximal fünf Spülgänge durchgeführt werden. 02 WASCHBETRIEB

Drücken Sie diese Taste, um die Voorwas (Vorwäsche) zuzuschalten Voorwas (Vorwäsche) ist nur bei den folgenden Waschprogrammen verfügbar: Katoen (Baumwolle), Synthetisch (Pflegeleicht), Dagelijkse was (Mischwäsche), Babykleding (Flecken). Drücken Sie diese Taste so oft, bis im Display die gewünschte Schleuderdrehzahl angezeigt wird.

, 400, 800, 1000, 1200 U/min „Ohne Schleudern “ - Nach dem letzten Abpumpen wird kein Schleudergang mehr durchgeführt. „Spülstopp “ -Die Wäsche verbleibt im letzten Spülwasser. Vor dem Herausnehmen der Wäsche müssen Sie das Programm „Abpumpen“ oder „Schleudern“ auswählen. Waschbetrieb _23 WD0804Y8-02927V_DE.indd 23 2011-7-8 16:26:16 Waschbetrieb

DROGEN (TROCKNEN)-TASTE Durch Drücken dieser Taste wechseln Sie zwischen den folgenden Optionen. Schranktrocken Niedertemperaturtrocknung Bügelfertig Zeitprogramm (30min. 1:00 Stunde 1:30 Stunde 2:00 Stunde 2:30 Stunde 3:00 Stunde 3:30 Stunde 4:00 Stunde 4:30 Stunde) Schranktrocken Schranktrocken - Verwenden Sie dieses Programm für Wäsche aus Baumwolle, für Unterwäsche und Leinen. Niedertemperaturtrocknung - Dieses Programm schützt wärmeempfindliche Sachen durch Niedertemperaturtrocknung. Bügelfertig - In diesem Programm wird das Drogen (Trocknen) bei einer für das Bügeln geeigneten Restfeuchtigkeit beendet. Zeitprogramm - Mit diesem Programm wird die Wäsche zu einer bestimmten Zeit getrocknet.

• Waschen Sie keine Kleidungsstücke, die möglicherweise nicht für den Trockner geeignet sind, da diese selbst bei geringen Temperaturen ihre Form verlieren können.
• Die Optionen „Schranktrocken“, „Niedertemperaturtrocknung“, „Bügelfertig“ und „Zeitprogramm“ ermitteln das Gewicht der Wäsche, um so die benötigte Trocknungsdauer anzuzeigen, damit die Wäsche besser getrocknet wird.
• Die Trocknungsbedingungen können je nach Art und Menge der Wäsche variieren.
• Das Drogen (Trocknen) steht bei den Programmen Trommel reinigen (Trommel-Reinigung), AIR Refresh, Outdoorkleding (Outdoor) und Wol (Wolle) nicht zur Verfügung. TASTE INTENSIEF WASSEN (INTENSIVWÄSCHE) Drücken Sie diese Taste, wenn Ihre Wäsche stark verschmutzt ist, und intensiv gewaschen werden muss. Die Dauer jedes Programmschritts wird verlängert.

(SCHAUM AKTIV) Das Programm Eco Bubble (Schaum aktiv) ist standardmäßig eingeschaltet. Drücken Sie ein Mal auf die Taste Eco Bubble (Schaum aktiv), um dieses Funktion auszuschalten (AUS wird auf dem Display angezeigt). Durch erneutes Drücken der Taste wird die Funktion wieder aktiviert.

• Für einige Waschgänge muss die Funktion „Eco Bubble (Schaum aktiv)“ aktiviert sein (AN wird auf dem Display angezeigt und der Schaumerzeuger wird automatisch eingeschaltet).
• Andere Waschgänge benötigen diese Funktionen nicht und der Schaumerzeuger wird automatisch ausgeschaltet (AUS).
• Für viele Waschgänge können Sie diese Option selbst ein- oder ausstellen. Die Auswahl hat einen sichtbaren Einfluss auf die auf dem Display angezeigte benötigte Waschzeit (siehe Seite 27 für weitere Informationen). TASTE START/ PAUZE (START/PAUSE) Drücken Sie diese Taste, um das laufende Programm anzuhalten und bei nochmaligem Drücken fortzusetzen. TASTE MIJN PROGRAMMA (MEIN PROGRAMM) Stellen Sie das gewünschte Waschprogramm einschließlich Temperatur, Schleudergang, Verschmutzungsgrad, Optionen usw. ein

(EIN/AUS) Drücken Sie diese Taste, um Ihre Waschmaschine ein- bzw. wieder auszuschalten. Wenn die Waschmaschine zehn Minuten lang steht, ohne dass irgendeine Taste gedrückt wird, wird die Stromversorgung automatisch ausgeschaltet. 24_ Waschbetrieb WD0804Y8-02927V_DE.indd 24 2011-7-8 16:26:17 Kindersicherung Mit der Kindersicherung können Sie die Tasten verriegeln, so dass das von Ihnen eingestellte Waschprogramm nicht verändert werden kann. Aktivieren/Deaktivieren 02 WASCHBETRIEB Um die Kindersicherung zu aktivieren/deaktivieren, drücken Sie die Tasten Temp. (Temperatur) und Spoelen (Spülen) gleichzeitig drei Sekunden lang. „Kindersicherung “ leuchtet auf, wenn diese Funktion aktiviert wird. Wenn die Kindersicherung aktiviert ist, kann nur noch die Aan/Uit (Ein/Aus)-Taste verwendet werden. Die Kindersicherung bleibt auch nach dem An-/Abschalten des Geräts aktiv, oder nachdem der Netzstecker gezogen und wieder eingesteckt wird. 3 SEK. Signalton aus Die Funktion „Ton aus“ können Sie bei jedem Programm wählen. Wenn Sie diese Funktion wählen, wird der Ton bei allen Programmen ausgeschaltet. Selbst wenn der Strom nacheinander an- und ausgeschaltet wird, bleibt die Einstellung erhalten. Aktivieren/Deaktivieren Um den Ton aus- bzw. einzuschalten drücken Sie die Tasten Centrifugeren (Schleudern) und Optionen gleichzeitig drei Sekunden lang. „Ton Aus ” leuchtet auf, wenn diese Funktion aktiviert wird. 3 SEK. Programmende Sie können eine Zeit innerhalb von 3 bis 19 Stunden (in Schritten von 1 Stunde) einstellen, mit deren Erreichen das Waschprogramm beendet sein soll. Die angezeigte Stunde gibt an, wann das Waschprogramm endet.

1. Stellen Sie das Waschprogramm für Ihre Wäsche manuell oder mit dem

Programmwahlschalter ein.

2. Drücken Sie die Taste Eindtijd (Programmende) so oft, bis die gewünschte

Verzögerungszeit eingestellt ist.

3. Drücken Sie die Start/Pauze (Start/Pause)-Taste. Die Anzeige „Eindtijd (Programmende)

” leuchtet, und die Uhr läuft, bis die eingestellte Zeit verstrichen ist.

4. Wenn Sie die Programmendevorwahl abbrechen möchten, drücken Sie die Aan/Uit (Ein/

Aus) -Taste. Anschließend schalten Sie die Waschmaschine wieder ein. Waschbetrieb _25 WD0804Y8-02927V_DE.indd 25 2011-7-8 16:26:18 Waschbetrieb Abpumpen Gehen Sie folgendermaßen vor, wenn Sie lediglich das Wasser aus der Waschmaschine abpumpen möchten.

1. Drücken Sie die Aan/Uit (Ein/Aus)-Taste.

2. Drehen Sie den Programmwahlschalter auf „Centrifugeren (Schleudern)“.

3. Drücken Sie die Taste Centrifugeren (Schleudern) wiederholt, bis das Licht „Schleudern

aus ( )“ aufleuchtet.

4. Drücken Sie die Start/Pauze (Start/Pause)-Taste.

Mijn programma (Mein Programm) Mit der Bedienung einer einzigen Taste können Sie Ihr individuelles Waschprogramm einstellen (Temperatur, Schleudergang, Verschmutzungsgrad usw.). Drücken Sie die Taste Mijn programma (Mein Programm), um die gespeicherten Funktionen des Waschgangs „Mijn programma (Mein Programm)“ zu laden und anzuwenden. Ebenso blinken die Leuchten des ausgewählten Waschgangs und der entsprechenden Funktionen auf. Im Modus „Mijn programma (Mein Programm)“ können Sie alle Optionen wie folgt einstellen.

1. Drehen Sie den Wasserhahn am Wasserzulauf auf.

2. Drücken Sie die Aan/Uit (Ein/Aus)-Taste.

3. Wählen Sie das Waschprogramm mithilfe des Programmwahlschalters.

4. Stellen sie jede Option ein, nachdem Sie ein Programm ausgewählt haben.

Unter dem Abschnitt „Waschprogramme“ auf Seite 41 erhalten Sie Informationen zu den verfügbaren Optionen jedes Waschprogramms.

5. Dann können Sie das ausgewählte Waschprogramm speichern, indem Sie die Taste Mijn

programma (Mein Programm) drücken und länger als 3 Sekunden im Modus „Mijn programma (Mein Programm)“ gedrückt halten. Das von Ihnen ausgewählte Programm und die Optionen werden das nächste Mal, wenn Sie die Funktion „Mijn programma (Mein Programm)“ wählen, angezeigt. Sie können die Einstellungen für „Mijn programma (Mein Programm)“ ändern, indem Sie die oben genannten Schritte wiederholen. Die zuletzt verwendete Einstellung wird das nächste Mal, wenn Sie die Funktion „Mijn programma (Mein Programm)“ wählen, angezeigt. Wenn Sie die Taste „Mijn programma (Mein Programm)“ drücken und in weniger als 3 Sekunden loslassen, so werden das zuletzt gespeicherte Programm und die entsprechenden Optionen angezeigt. Wenn Sie die Taste „Mijn programma (Mein Programm)“ länger als 3 Sekunden gedrückt halten, so werden das aktuelle Programm und die entsprechenden Optionen gespeichert und die LED-Leuchte blinkt 3 Sekunden lang auf. 26_ Waschbetrieb WD0804Y8-02927V_DE.indd 26 2011-7-8 16:26:19 Eco Bubble (Schaum aktiv) Dank „Eco Bubble (Schaum aktiv)“ kann sich das Waschmittel gleichmäßig verteilen, wodurch es schneller und tiefer in das Gewebe eindringen kann. Katoen (Baumwolle), Synthetisch (Pflegeleicht), Dagelijkse was (Mischwäsche), Kort programma 15 min (Kurzprogramm 15 Min). SchaumbläschenFunktion Abbruch der Schaumbläschen-Funktion Verfügbar Verfügbar Super Eco (Energie Sparen), Outdoorkleding (Outdoor), Babykleding (Flecken), Wol (Wolle)

Nicht verfügbar Die Schaumbläschen-Funktion kann je nach Programm unterschiedlich sein. 02 WASCHBETRIEB Programm Eco Bubble (Schaum aktiv) ist standardmäßig eingestellt. Drücken Sie ein Mal auf die entsprechende Taste, um die Option zu deaktivieren, und drücken Sie sie erneut, um sie wieder zu aktivieren.

Öffnen Sie die Gerättür, legen Sie die Wäsche in die Trommel und schließen Sie die Tür. Drücken Sie die Aan/Uit (Ein/Aus)-Taste. Wählen Sie eine Funktion. Geben Sie eine der Wäschemenge angemessene Menge an Waschmittel und Weichspüler in die entsprechenden Kammern und schließen Sie den Waschmittelbehälter.

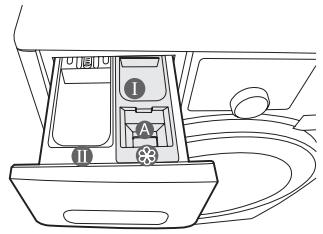

• Geben Sie die angemessene Menge an Waschmittel in die WaschmittelkammerKammer und den Weichspüler in die Weichspülerkammer wobei Sie unterhalb der maximalen Einfüllhöhe „A” bleiben sollten
• Ist das Vorwaschprogramm ausgewählt, so geben sie ebenfalls Waschmittel in die entsprechende Kammer

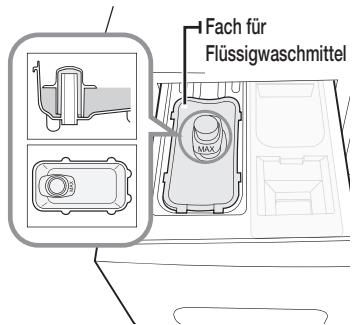

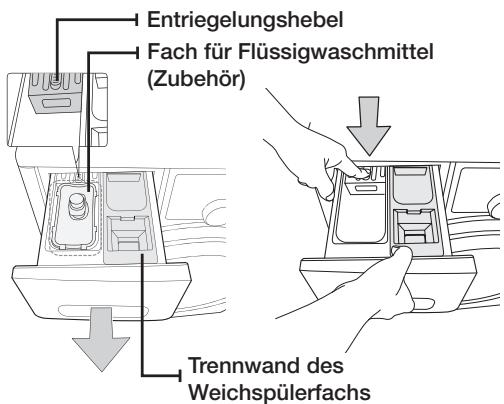

• Verwenden Sie für Flüssigwaschmittel das Fach für Flüssigwaschmittel (beachten sie hierzu den Abschnitt „Flüssigwaschmittel“ auf Seite 33). Geben Sie kein Waschpulver in das Fach für Flüssigwaschmittel.

5. Drücken Sie die Start/Pauze (Start/Pause)-Taste.

• Drücken Sie die Start/Pauze (Start/Pause)-Taste, um mit dem Waschen zu beginnen.
• Die Menge der Wäsche wird automatisch erkannt und die Wäsche gewaschen.
• Nach dem Beginn des Waschvorgangs kann die Schaumbläschen-Funktion nicht mehr hinzugefügt oder ausgewählt werden.
• Mit der angegebenen Waschmittelmenge wird eine ausreichende Menge an Schaumbläschen erzeugt.

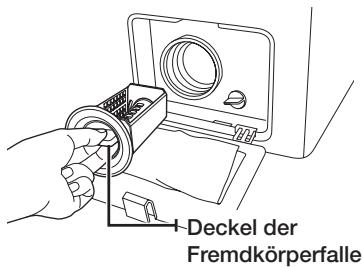

• Bitte reinigen Sie regelmäßig die Fremdkörperfalle. Durch regelmäßiges Reinigen wird gewährleistet, dass eine ausreichende Anzahl an Schaumbläschen erzeugt wird.
• Je nach Waschmittel und Wäsche können die Bläschen aufgesaugt werden, wodurch der Eindruck einer kleinen Menge entsteht.
• Obwohl die Bläschen unverzüglich nach dem Beginn de Waschvorgangs erzeugt werden, kann es einige Minuten dauern, bis sie sichtbar werden. Waschbetrieb _27 WD0804Y8-02927V_DE.indd 27 2011-7-8 16:26:19 Waschbetrieb AIR Refresh Aufgrund seines leistungsstarken Lüftungssystems kann der Geruchsbeseitigung die Wäsche ohne Wasser auffrischen. Sie können Wollmäntel, Baumwollkleidung oder Unterwäsche, Pullover und Anzüge auffrischen. [Zwei Kleidungsstücke oder weniger (weniger als 1 kg)]

1. Öffnen Sie die Gerätetür, geben Sie Ihre Wäsche in die Waschmaschine und schließen Sie die

2. Drücken Sie die Aan/Uit (Ein/Aus)-Taste.

3. Drehen Sie den Programmauswahlschalter in die Stellung Opfrissen

(Geruchsbeseitigung). MODUS PROGRAMMDAUER Opfrissen (Geruchsbeseitigung) 29 min Opfrissen-hygiënisch (Hygienische Geruchsbeseitigung) 59 min Wenn eine dieser Optionen ausgewählt wurde, kann keine weitere Taste gedrückt werden und Sie können lediglich das verzögerte Programmende (3:00 bis 19:00 Stunden) auswählen.

4. Schließen Sie die Gerätetür und drücken Sie die Start/Pauze (Start/Pause)-Taste.

• Wenn sich Wasser in der Trommel befindet, können Sie die Option Opfrissen (Geruchsbeseitigung) nicht auswählen. Pumpen Sie das Wasser ab und wählen Sie Opfrissen (Geruchsbeseitigung) aus.
• Drücken Sie die Start/Pauze (Start/Pause)- Taste oder die Aan/Uit (Ein/Aus), wenn Sie die Wäsche entnehmen möchten.
• Bei den Geruchsbeseitigungsprogrammen können Sie Duftstoffe oder Conditioner zu Ihrer aufgefrischten Wäsche hinzugeben (ein Portion pro 1-2 Kleidungsstücke). Verwenden Sie den Geruchsbeseitigung nicht für folgende Kleidungsstücke:
• Empfindliche Sachen wie Leder, Nerz, Pelz, Seide usw.
• Unterwäsche mit Spitzenbesatz, geklebte Puppenkissen und sowie andere Kleidungsstücke, deren Dekorationen sich lösen können.
• Knöpfe an Kleidung können zerbrechen.
• Gestärkte Kleidung kann ihre Form verlieren.
• Massives Schlafzubehör wie z. B. Nackenstützen aus Holz - Kopfkissen und Bettdecken mit Kunststofffüllung und Stärke statt Baumwolle - Elektroheizkissen

• Bei jedem Drücken der Taste wird nacheinander eines der folgenden Trocknerprogramme eingestellt: Schranktrocken Niedertemperaturtrocknung Bügelfertig Zeitprogramm (30 min. 1:00 Stunde 1:30 Stunde 2:00 Stunde 2:30 Stunde 3:00 Stunde 3:30 Stunde 4:00 Stunde 4:30 Stunde) Schranktrocken Trocknerprogramm Informationen Maximale Zeit(Max. Lademenge Lademenge) Automatisches Schranktrocken Standard: Trocknen der Trocknen

Wäsche. Niedertemperaturtrocknung

3,0kg 140min. Trocknen der Wäsche bei 2,0 kg geringer Temperatur, um den Stoff zu schonen. Hierbei verbleibt eine geringe 2,0 kg Restfeuchte im Stoff, damit die Wäschestücke leichter gebügelt werden können. Hierbei verbleibt eine geringe 5,0 kg Restfeuchte im Stoff, damit die Wäschestücke leichter gebügelt werden können. 160min. 02 WASCHBETRIEB Hinweise zur Trocknungskapazität finden Sie auf dem Typenschild. Achten Sie darauf, die Maschine nicht bis zur angezeigten Markierung für 5,0kg zu füllen, wenn Sie Wäsche trocknen wollen.

1. Öffnen Sie die Tür, legen Sie die Wäsche hinein, und schließen Sie dann die Tür wieder.

2. Drücken Sie die Aan/Uit (Ein/Aus)-Taste und anschließend die Drogen (Trocknen)-Taste.

: Nun wird automatisch das Standardprogramm eingestellt. Das Drogen (Trocknen) steht bei den Programmen Trommel reinigen (Trommel-Reinigung), AIR Refresh, Outdoorkleding (Outdoor) und Wol (Wolle) nicht zur Verfügung.

3. Verwenden Sie die Taste Drogen (Trocknen) folgendermaßen.

Trocknerprogramme 30min. 270min.

• Für Programme, die Automatisches Trocknen durchführen, zeigt diese Maschine automatisch die zum Trocknen benötigte Zeit an, indem das Gewicht der Wäsche vor dem Trocknen ermittelt und die Zeit entsprechend angepasst wird.
• Verwenden Sie bei Wäscheladungen unter 3,0 kg das automatische Trockenprogramm. Verwenden Sie für Wäscheladungen über 3,0 kg das Zeitprogramm.
• Wenn sowohl Schleuder- als auch Trocknerprogramme ausgewählt werden, passt die Maschine die Schleuderdrehzahl automatisch für optimale Trockenleistung an.
• Überprüfen Sie vor Verwendung des Trocknerprogramms, ob das Frischwasserventil geöffnet ist.

4. Geben Sie eine geeignete Menge Waschmittel und Weichspüler in den Waschmittelbehälter

und schließen Sie diesen anschließend wieder.

5. Drücken Sie die Start/Pauze (Start/Pause)-Taste.

: So wird automatisch ein optimiertes Wasch-/Trockenprogramm ausgeführt.

• Das gewählte Programm kann nach Beginn des Trocknens nicht mehr geändert werden.
• Wenn kein kaltes Wasser angeschlossen ist, kann das Trocknen nicht durchgeführt werden.
• Wenn Sie nach einer Handwäsche Trocknen möchten, drücken Sie Centrifugeren (Schleudern) und Drogen (Trocknen) gleichzeitig. Waschbetrieb _29 WD0804Y8-02927V_DE.indd 29 2011-7-8 16:26:20 Waschbetrieb Waschen mit dem Programmwahlschalter Das automatische Fuzzy-Control-Steuerungssystem Ihrer neuen Samsung-Waschmaschine vereinfacht das Waschen erheblich. Wenn Sie ein Waschprogramm auswählen, stellt die Maschine selbsttätig die richtige Waschtemperatur, -zeit und Schleuderdrehzahl ein.

1. Drehen Sie den Wasserhahn für den Wasserzulauf der Waschmaschine auf.

2. Drücken Sie die Aan/Uit (Ein/Aus)-Taste.

3. Öffnen Sie die Gerätetür.

4. Legen Sie die Wäschestücke nacheinander in die Trommel, ohne diese zu überladen.

5. Schließen Sie die Gerätetür.

6. Geben Sie Waschmittel, Weichspüler und ggf. Waschmittel für die Vorwäsche in die

entsprechenden Waschmittelkammern. Eine Voorwas (Vorwäsche) ist nur bei den Waschprogrammen Katoen (Baumwolle), Synthetisch (Pflegeleicht), Dagelijkse was (Mischwäsche), Babykleding (Flecken). Ein Vorwaschgang ist nur bei starker Verschmutzung der Wäsche erforderlich.

7. Wählen Sie mit dem Programmwahlschalter das für Ihre jeweilige Wäsche geeignete

Waschprogramm: Katoen (Baumwolle), Synthetisch (Pflegeleicht), Dagelijkse was (Mischwäsche), Kort programma 15 min (Kurzprogramm 15 Min)., Super Eco (Energie Sparen), Outdoorkleding (Outdoor), Babykleding (Flecken), Wol (Wolle), Handwäsche. Ein Vorwaschgang ist nur bei starker Verschmutzung der Wäsche erforderlich.

8. Sie können jetzt mit den entsprechenden Tasten die Waschtemperatur, die Anzahl der

Spülgänge, die Schleuderdrehzahl und die Programmendezeit eingeben.

9. Drücken Sie die Start/Pauze (Start/Pause)-Taste, um den Waschvorgang zu starten.

Programmanzeige leuchtet, und die noch verbleibende Waschzeit für den Waschgang wird im Display angezeigt. Pausenoption In den ersten 5 Minuten eines Waschprogramms können Sie noch Wäschestücke hinzugeben/ herausnehmen.

1. Drücken Sie die Start/Pauze (Start/Pause)-Taste, um die Tür zu entriegeln.

Die Tür kann nicht geöffnet werden, wenn das Wasser zu HEISS oder der Wasserstand zu HOCH ist.

2. Schließen Sie die Tür, und drücken Sie die Start/Pauze (Start/Pause)-Taste, um den

Waschvorgang wieder zu starten. Nach Beendigung des Waschvorgangs: Nach Abschluss des gesamten Waschgangs wird das Gerät automatisch ausgeschaltet.

1. Öffnen Sie die Gerätetür.

2. Nehmen Sie die Wäsche aus der Waschtrommel.

30_ Waschbetrieb WD0804Y8-02927V_DE.indd 30 2011-7-8 16:26:20 Mit manuellen Einstellungen waschen 02 WASCHBETRIEB Sie können die Einstellungen für den Waschvorgang auch manuell wählen, ohne den Programmwahlschalter zu verwenden.

1. Drehen Sie den Wasserhahn am Wasserzulauf auf.

2. Drücken Sie die Aan/Uit (Ein/Aus) -Taste der Waschmaschine.

3. Öffnen Sie die Gerätetür.

4. Legen Sie die Wäschestücke nacheinander in die Trommel, ohne diese zu überladen.

5. Schließen Sie die Gerätetür.

6. Geben Sie Waschmittel, Weichspüler und ggf. Waschmittel für die Vorwäsche in die

entsprechenden Waschmittelkammern.

7. Drücken Sie die Taste Temperatur. (Kaltwasser, 30 ˚C, 40 ˚C, 60 ˚C oder 95 ˚C)

8. Drücken Sie die Taste Spoelen (Spülen), um die gewünschte Anzahl von Spülgängen

einzustellen. Es können maximal fünf Spülgänge durchgeführt werden. Das Waschprogramm wird entsprechend verlängert.

9. Drücken Sie die Taste Centrifugeren (Schleudern), um die Schleuderdrehzahl einzustellen.

10. Drücken Sie die Taste Eindtijd (Programmende) so oft, bis die gewünschte Endezeit

angezeigt wird (Verzögerung von 3 bis 19 Stunden in Schritten von 1 Stunde). Die angezeigte Stunde gibt an, wann das Waschprogramm endet.

11. Drücken Sie die Start/Pauze (Start/Pause)-Taste, um den Waschvorgang zu starten.

WASCHHINWEISE Beachten Sie die folgenden Hinweise, wenn Sie sauberste Wäsche und bei geringstem Verbrauch erreichen möchten. Kontrollieren Sie immer das Etikett in der Kleidung, ehe Sie waschen. Sortieren und waschen Sie die Wäsche nach folgenden Kriterien:

• Pflegetikett: Sortieren Sie die Wäsche nach Gewebeart in Baumwolle, Mischgewebe, Synthetik, Seide, Wolle und Viskose.
• Farbe: Trennen Sie weiße Wäsche von der Buntwäsche. Waschen Sie neue Buntwäsche separat.
• Größe: Wenn Sie Wäschestücke unterschiedlicher Größe zusammen waschen, verbessert sich die Waschwirkung.
• Empfindlichkeit: Waschen Sie empfindliche Textilien (z. B. reine Schurwolle, Gardinen und Seide) separat, und stellen Sie dazu das Waschprogramm für Feinwäsche ein. Überprüfen Sie vor dem Waschen die Etiketten mit den Pflegesymbolen an den Wäschestücken. Eine Erklärung der Pflegesymbole finden Sie im Anhang. Entleeren Sie die Taschen Leeren Sie vor dem Waschen die Taschen in Ihren Wäschestücken. Kleine, unregelmäßig geformte Objekte wie Münzen, Messer, Nadeln und Briefklammern können Schäden an Ihrer Waschmaschine verursachen. Waschen Sie keine Kleidung mit großen Schnallen, Knöpfen oder anderen schweren Metallapplikationen. Metall an der Kleidung kann Ihre Wäsche wie auch die Trommel beschädigen. Ziehen Sie Kleidungsstücke mit Knöpfen oder Stickereien auf links, ehe Sie sie waschen. Falls die Reißverschlüsse von Hosen und Jacken beim Waschen geöffnet sind, kann der Schleuderkorb beschädigt werden. Schließen Sie Reißverschlüsse vor dem Waschen. Kleidungsstücke mit langen Bändern können sich mit anderen Wäschestücken verdrehen und sie beschädigen. Vergessen Sie nicht, solche Bänder vor dem Waschen zu befestigen. Vorwäsche bei Baumwollgeweben Ihre neue Waschmaschine, in Verbindung mit einem modernen Vollwaschmittel eingesetzt, erzielt perfekte Waschergebnisse und spart zugleich Energie, Zeit, Wasser und Waschmittel. Bei besonders stark verschmutzten Wäschestücken aus Baumwolle empfiehlt es sich jedoch, das Vorwaschprogramm zusammen mit einem enzymhaltigen Waschmittel zu verwenden. Waschbetrieb _31 WD0804Y8-02927V_DE.indd 31 2011-7-8 16:26:20 Waschbetrieb Bestimmen der Füllmenge Überladen Sie die Waschmaschine nicht, da die Wäsche ansonsten nicht richtig sauber ist. Die folgende Tabelle enthält Angaben zur Füllmenge für verschiedene Gewebearten. Gewebeart Füllmenge Modell WD0804 / WD0802 / WD0814 / WD0812 Katoen (Baumwolle) - leicht bis durchschnittlich verschmutzt - stark verschmutzt 8,0 kg Synthetisch (Pflegeleicht) 3,0 kg Outdoorkleding (Outdoor) 2,0 kg Wol (Wolle) 2,0 kg

• Wenn die Waschtrommel ungleichmäßig gefüllt ist (“UE” leuchtet im Display), verteilen Sie die Wäsche neu. Wenn die Waschtrommel ungleichmäßig gefüllt ist, kann sich die Schleuderwirkung verschlechtern.
• Beim Waschen von Bettwäsche oder Decken kann sich die Waschdauer verlängern oder die Schleuderwirkung verschlechtern. Vergessen Sie nicht, Büstenhalter (sofern waschbar) in ein Waschnetz (nicht mitgeliefert) zu legen.
• Das Metall im Büstenhalter könnte brechen und die Wäsche beschädigen. Deshalb sollten Sie diese stets in einem Waschnetz in die Trommel geben.
• Kleine und leichte Wäschestücke wie Strümpfe, Handschuhe, Damenstrümpfe und Taschentücher können sich im Bereich der Trommelklappe verfangen. Deshalb sollten Sie diese in einem Waschnetz in die Trommel geben. VORSICHT Waschen Sie das Waschnetz nicht allein und ohne Wäsche in der Maschine. Dies kann übermäßige Vibrationen verursachen, durch die die Maschine in Bewegung geraten kann, sodass Unfall- oder Verletzungsgefahr entsteht.

WASCHMITTEL UND ZUSÄTZE

Geeignete Waschmittel Wählen Sie das geeignete Waschmittel nach folgenden Gesichtspunkten aus: Gewebeart (Baumwolle, Synthetik, Feinwäsche, Wolle), Farbe, Waschtemperatur und Verschmutzungsgrad. Verwenden Sie stets speziell für Waschmaschinen entwickeltes Waschmittel mit geringer Schaumbildung. Befolgen Sie die Anweisungen des Waschmittelherstellers in Bezug auf das Gesamtgewicht der zu waschenden Schmutzwäsche, sowie des Verschmutzungs- und Wasserhärtegrads in Ihrer Gegend. Im Zweifelsfall kann das Wasserwerk darüber Auskunft geben, welchen Härtegrad das Wasser hat. Verwenden Sie kein verhärtetes Waschmittel, da solches auch nach dem Spülen noch zurückbleiben kann. Dadurch kann es passieren, dass die Waschmaschine nicht richtig spült oder das der Abfluss verstopft. Bitte beachten sie bei der Verwendung des Wollprogramms Folgendes:

• Verwenden Sie nur neutrales Waschmittel für das Reinigen von Wolle.
• Beim Einsatz von Waschpulver können Rückstände davon auf der Wäsche verbleiben und das Material (Wolle) beschädigen. 32_ Waschbetrieb WD0804Y8-02927V_DE.indd 32 2011-7-8 16:26:21 Waschmittelbehälter Ihre Waschmaschine verfügt über getrennte Kammern für Waschmittel und Weichspüler. Geben Sie die Waschzusätze in die richtigen Kammern, ehe Sie Ihre Waschmaschine starten. Öffnen Sie NIEMALS den Waschmittelbehälter während die Waschmaschine in Betrieb ist oder es besteht die Gefahr einer Verletzung durch heißes Wasser oder Wasserdampf.

1. Ziehen Sie den Waschmittelbehälter links von der Bedieneinheit heraus.

2. Geben Sie die empfohlene Waschmittelmenge direkt in die Waschmittelkammer

die Waschmaschine starten. , ehe Sie

02 WASCHBETRIEB Verwenden Sie für Flüssigwaschmittel das Fach für Flüssigwaschmittel (siehe „Flüssigwaschmittel“ im Handbuch für das entsprechende Modell). Geben Sie kein Waschpulver in das Fach für Flüssigwaschmittel.

3. Geben Sie die empfohlene Menge Weichspüler in die

Weichspülerkammer , sofern erforderlich. Überschreiten Sie NICHT die MAXIMAL EINFÜLLHOHE ( ). VORSICHT Geben Sie in das Weichspülerfach ( ) kein Waschpulver/ flüssiges Waschmittel.

4. Geben Sie bei einem Programm mit Voorwas (Vorwäsche)

die empfohlene Waschmittelmenge direkt in die Vorwaschmittelkammer . Wenn Sie große Wäschestücke waschen, dürfen Sie die folgenden Waschmittelarten NICHT verwenden.

• Waschmittel mit Ball und Netz MAX Konzentrierte oder dickflüssige Weichspüler und Conditioner müssen mit etwas Wasser verdünnt werden, bevor sie in den Behälter gefüllt werden können (verhindert ein Blockieren des Überlaufs). Achten Sie darauf, dass der Weichspüler nicht ausläuft, wenn Sie den Waschmittelbehälter schließen, nachdem Sie Weichspüler in das Spülerfach gegeben haben . Flüssigwaschmittel (ausgewählte Modelle) Um Flüssigwaschmittel zu verwenden, stellen Sie das Flüssigwaschmittelfach in den Hauptwäschebereich des Waschmittelbehälters und gießen Sie das Flüssigwaschmittel in das Flüssigwaschmittelfach. Fach für
• Überschreiten Sie nicht die MAXIMALE Einfüllhöhe. Flüssigwaschmittel
• Wenn Sie Waschpulver verwenden, nehmen Sie das Flüssigwaschmittelfach aus dem Waschmittelbehälter. Waschpulver kann nicht aufgelöst werden, solange sich das Flüssigwaschmittelfach im Waschmittelbehälter befindet.
• Nach einem Waschvorgang verbleibt möglicherweise etwas Flüssigwaschmittel in dem Fach. Waschbetrieb _33 WD0804Y8-02927V_DE.indd 33 2011-7-8 16:26:22 Reinigung und Pflege Ihrer Waschmaschine Durch gute Pflege Ihrer Waschmaschine verbessern Sie ihre Leistung, vermeiden unnötige Reparaturen und verlängern ihre Lebensdauer. TROMMEL REINIGEN (TROMMEL-REINIGUNG) Dieses Programm führt eine Selbstreinigung durch, bei der Rückstände im Innern der Waschmaschine entfernt werden.

1. Drücken Sie die Aan/Uit (Ein/Aus)-Taste.

2. Drehen Sie den Programmwahlschalter auf das

Programm „Trommel reinigen (Trommel-Reinigung)“.

• Sie können nur die Funktion „Eindtijd (Programmende)“ verwenden.
• Die Wassertemperatur während der Trommelreinigung beträgt 70 °C. Diese Temperatur kann nicht geändert werden.

3. Geben Sie die entsprechende Menge Reinigungsmittel

in die Waschmittelkammer und schließen Sie den Waschmittelbehälter (wenn Sie die Trommel mit einem Reinigungsmittel säubern möchten).

• Achten Sie darauf, zum Reinigen der Trommel nur das empfohlene Reinigungsmittel zu verwenden.
• Es gibt solche Reinigungsmittel als Pulver und als Flüssigkeit . Flüssige Reinigungsmittel können nur in Verbindung mit dem Flüssigwaschmittelfach (Zubehör) verwendet werden.

4. Drücken Sie die Start/Pauze (Start/Pause)-Taste.

• Wenn Sie die Start/Pauze (Start/Pause)-Taste drücken, beginnt das Trommelreinigungs-Programm. VORSICHT

Mit der Trommelreinigung können Sie die Trommel aber auch ohne Reinigungsmittel reinigen. Verwenden Sie die Trommelreinigung nie, wenn Wäsche in der Waschmaschine ist. Dies kann zu Schäden am Stoff oder zu einem Problem mit der Waschmaschine führen. Verwenden Sie bei der Trommelreinigung niemals normales Waschmittel. Verwenden Sie nur 1/10 der Menge des Trommelreinigers, die vom Hersteller des Mittels empfohlen wird. Da Chlorbleiche das Gerät verfärben kann, achten Sie darauf, nur Sauerstoffbleiche zu verwenden. Reinigungspulver: Verwenden Sie nur ein [Reinigungspulver] oder ein [Trommelreinigungsmittel]. Flüssiges Reinigungsmittel: Verwenden Sie nur ein [Reinigungsflüssigkeit mit Sauerstoffbleiche] oder ein [Trommelreinigungsmittel]. 34_ Reinigung und Pflege Ihrer Waschmaschine WD0804Y8-02927V_DE.indd 34 2011-7-8 16:26:22

03 REINIGUNG UND PFLEGE

Die Alarmfunktion der Trommelreinigung

• Wenn nach einer Wäsche auf dem Display die Anzeige „Trommelreinigung“ und zugleich die Lampe am Programmwahlschalter leuchtet, bedeutet dies, dass eine Trommelreinigung erforderlich ist. Nehmen Sie in diesem Fall die Wäsche aus der Waschmaschine, schalten Sie die Stromversorgung ein und reinigen Sie die Trommel mit dem Trommelreinigungsprogramm.
• Wenn Sie die Trommelreinigung nicht durchführen, erlöscht die Anzeige „Trommelreinigung“ im Display und die Lampe am Programmwahlschalter geht aus . Allerdings leuchten die Anzeige „Trommelreinigung“ im Display und die Lampe am Programmwahlschalter nach zwei Wäschen wieder auf. Dies führt jedoch zu keinen Problemen mit der Waschmaschine.
• Obwohl der Hinweis auf die Trommelreinigung im Allgemeinen etwa einmal im Monat erscheint, kann sich die Häufigkeit je nach Anzahl der Wäschen unterscheiden.
• Reinigen Sie die Fremdkörperfalle, im Falle eines Alarms (siehe „Reinigen der Fremdkörperfalle“ auf Seite 36). Andernfalls kann die Leistung der Schaumbläschen-Funktion eingeschränkt werden.

WASSER ABLASSEN ÜBER DEN NOTABLAUF

1. Ziehen Sie den Netzstecker der Waschmaschine ab.

2. Öffnen Sie den Filterverschluss, indem Sie ihn nach unten

drücken und dann am Griff ziehen. Abdeckung der Fremdkörperfalle

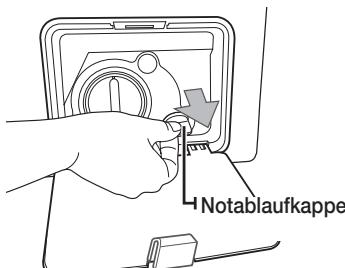

3. Ziehen Sie den Deckel für die Notfallentleerung heraus.

4. Halten Sie den Deckel am Ende des Notfallablaufs

und ziehen Sie diesen dann ca. 15 cm heraus.

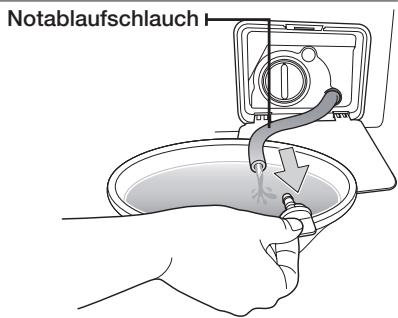

5. Lassen Sie das gesamte Wasser in ein Auffanggefäß

laufen. Notablaufschlauch Es kann mehr Restwasser vorhanden sein, als Sie denken. Stellen Sie eine größere Schlüssel parat.

6. Setzen Sie den Deckel und den Schlauch für die

Notfallentleerung wieder ein.

7. Schließen Sie die Abdeckung der Fremdkörperfalle

wieder. Reinigung und Pflege Ihrer Waschmaschine _35 WD0804Y8-02927V_DE.indd 35 2011-7-8 16:26:23 Reinigung und Pflege Ihrer Waschmaschine

FREMDKÖRPERFALLE REINIGEN

Wir empfehlen, die Fremdkörperfalle fünf oder sechs Mal pro Jahr zu reinigen bzw. wenn die Fehlermeldung „5E“ im Display angezeigt wird: (Siehe „Wasser ablassen über den Notablauf“ im vorigen Abschnitt.) Wenn sich Fremdstoffe in der Fremdkörperfalle ansammeln, geht die Leistung der Sprudlerfunktion zurück. VORSICHT Bevor der Schmutzfilter gereinigt wird, muss unbedingt der Netzstecker aus der Netzsteckdose gezogen werden.

1. Entfernen Sie zuerst das restliche Wasser (siehe „Wasser

ablassen über den Notablauf“ auf Seite 35). Wenn Sie die Fremdkörperfalle entfernen, ohne zuvor das restliche Wasser abzulassen, kann das Wasser heraustropfen.

2. Öffnen Sie die Abdeckung der Fremdkörperfalle mit Hilfe

einer Münze oder eines Schlüssels.

3. Falls erforderlich, lassen Sie noch in der Waschmaschine

befindliches Wasser wie oben beschrieben („Wasser ablassen über den Notablauf“) ab.

4. Schrauben Sie die Fremdkörperfalle heraus.

Deckel der Fremdkörperfalle

5. Reinigen Sie die Fremdkörperfalle, und entfernen Sie

etwaige Fremdkörper. In der Waschmaschine befindet sich hinter der Fremdkörperfalle das Propellerrad der Absaugpumpe. Stellen Sie sicher, dass dieses Rad nicht blockiert ist.

6. Schrauben Sie die Fremdkörperfalle wieder ein.

7. Setzen Sie die Abdeckung der Fremdkörperfalle wieder ein.

VORSICHT Nehmen Sie die Fremdkörperfalle nicht bei laufender Maschine heraus, andernfalls kann heißes Wasser aus der Maschine ausströmen.

chten Sie darauf, dass die Fremdkörperfalle nach der Reinigung wieder eingesetzt wird. Wenn die Fremdkörperfalle ausgebaut ist, kann die Funktion der Waschmaschine gestört sein und es kann Wasser austreten.

ie Fremdkörperfalle muss nach der Reinigung wieder genau so eingesetzt werden, wie sie ursprünglich installiert war.

AUSSENFLÄCHEN DER WASCHMASCHINE REINIGEN

1. Wischen Sie die Außenflächen und das Bedienfeld der Waschmaschine mit einem

angefeuchteten weichen Lappen ab. Verwenden Sie keine scheuernden Reinigungsmittel.

2. Wischen Sie mit einem trockenen weichen Lappen nach.

3. Gießen Sie kein Wasser auf bzw. über die Waschmaschine.

36_ Reinigung und Pflege Ihrer Waschmaschine WD0804Y8-02927V_DE.indd 36 2011-7-8 16:26:24

WASCHMITTELBEHÄLTER UND EINSCHUB REINIGEN

1. Drücken Sie den Entriegelungshebel im

Inneren des Waschmittelbehälters, und ziehen Sie den Waschmittelbehälter heraus.

2. Nehmen Sie die Trennwand für

das Weichspülerfach und das Flüssigwaschmittelfach (Zubehör) aus dem Waschmittelbehälter. Entriegelungshebel Fach für Flüssigwaschmittel (Zubehör)

03 REINIGUNG UND PFLEGE

Trennwand des Weichspülerfachs

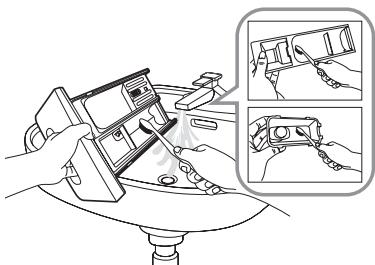

3. Waschen Sie alle Teile unter fließendem Wasser.

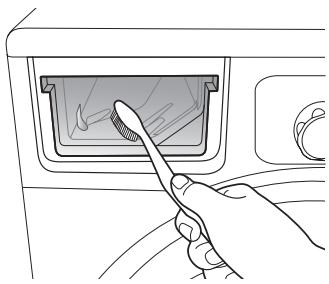

4. Reinigen Sie die Kammern des Waschmittelbehälters mit

einer alten Zahnbürste.

5. Setzen Sie die Trennwand für das Weichspülfach und

das Flüssigwaschmittelfach (Zubehör) wieder in den Waschmittelbehälter ein (kräftig drücken).

6. Schieben Sie den Waschmittelbehälter wieder in die

7. Zum Entfernen von Waschmittelresten lassen Sie bei leerer

Trommel das Spülprogramm durchlaufen.

SIEB AM WASSERZULAUF REINIGEN

Wir empfehlen, das Filtergitter für den Wasserschlauch mindestens einmal pro Jahr zu reinigen bzw. wenn die Fehlermeldung “4E” im Display angezeigt wird:

1. Drehen Sie den Wasserhahn am Wasserzulauf der Waschmaschine zu.

2. Lösen Sie die Schraubverbindung des Wasserzufuhrschlauchs an der Rückseite der

Waschmaschine. Verschließen Sie den Schlauch mit einem Tuch, damit nicht aufgrund des Luftdrucks Wasser aus dem Schlauch spritzt.

3. Greifen Sie das Sieb im Zulaufanschluss der Waschmaschine mit einer Flachzange, und

ziehen Sie es vorsichtig heraus. Spülen Sie es unter fließendem Wasser so lange ab, bis es ganz sauber ist. Reinigen Sie auch die Innen- und Außenseite des Zulaufanschlusses.

4. Schieben Sie das Sieb wieder in den Zulaufanschluss.

5. Schrauben Sie den Wasserzufuhrschlauch wieder am Zulaufanschluss fest

6. Drehen Sie den Hahn der Wasserzufuhr auf, und stellen Sie sicher, dass der Anschluss dicht

ist. Reinigung und Pflege Ihrer Waschmaschine _37 WD0804Y8-02927V_DE.indd 37 2011-7-8 16:26:25 Reinigung und Pflege Ihrer Waschmaschine

WENN DIE WASCHMASCHINE EINGEFROREN IST

Falls die Temperatur am Aufstellort der Waschmaschine so weit gefallen ist, dass Restwasser in der Maschine gefroren ist, gehen Sie wie folgt vor:

1. Ziehen Sie den Netzstecker der Waschmaschine aus der Steckdose.

2. Gießen Sie warmes Wasser auf den Anschluss am Wasserzulauf, um den

Wasserzufuhrschlauch lösen zu können.

3. Nehmen Sie den Wasserzufuhrschlauch ab, und legen Sie ihn in warmes Wasser.

4. Gießen Sie warmes Wasser in die Waschmaschinentrommel, und lassen Sie es 10 Minuten

5. Schließen Sie den Wasserzufuhrschlauch wieder an die Waschmaschine und den

Wasserzulauf an. Überprüfen Sie, ob Wasserzufuhr und Wasserableitung normal funktionieren.

LAGERN DER WASCHMASCHINE

Wenn Sie Ihre Waschmaschine für längere Zeit lagern müssen, entleeren Sie sie zunächst und lösen alle Anschlüsse vollständig. Waschmaschinen können beschädigt werden, wenn die Schläuche und inneren Bauteile der Maschine vor längerer Lagerung nicht entleert werden.

1. Wählen Sie das Programm Katoen (Baumwolle) , und geben Sie Bleichmittel in das

entsprechende Fach. Drücken Sie dann auf Kurzprogramm, und lassen Sie dieses Programm ohne Wäsche durchlaufen.

2. Drehen Sie den Wasserhahn am Wasserzulauf der Waschmaschine zu und lösen Sie den

Wasserzufuhrschlauch.

3. Ziehen Sie den Stecker der Waschmaschine aus der Steckdose, und lassen Sie die Tür der

Waschmaschine geöffnet, damit die Luft in der Trommel zirkulieren kann. Wenn Sie Ihre Waschmaschine bei Temperaturen unter dem Gefrierpunkt gelagert haben, lassen Sie eventuelle Wasserrückstände in der Waschmaschine tauen, ehe Sie sie verwenden. 38_ Reinigung und Pflege Ihrer Waschmaschine WD0804Y8-02927V_DE.indd 38 2011-7-8 16:26:25 Fehlersuche und Fehlercodes

KONTROLLIEREN SIE DIESE PUNKTE, WENN IHRE

WASCHMASCHINE... LÖSUNG Nicht startet

Stellen Sie sicher, dass die Waschmaschine an eine Steckdose angeschlossen ist. Stellen Sie sicher, dass die Gerätetür fest geschlossen ist. Stellen Sie sicher, dass der Wasserhahn am Wasserzulauf aufgedreht ist. Stellen Sie sicher, dass die Start- und Pausentaste gedrückt wurde.

Drehen Sie den Wasserhahn am Wasserzulauf ganz auf. Stellen Sie sicher, dass der Zuwasserschlauch nicht eingefroren ist. Beseitigen Sie Knicke im Wasserzufuhrschlauch. Reinigen Sie das Sieb am Wasserzufuhrschlauch.

Kein Wasser oder nicht genug Wasser bekommt Nach dem Ende des Waschvorgangs Waschmittelreste am Waschmittelbehälter aufweist Vibriert oder zu geräuschvoll • läuft

Das Wasser wird nicht abgepumpt, oder es wird nicht geschleudert

Die Tür ist verriegelt und lässt sich nicht öffnen.

04 FEHLERSUCHE PROBLEM Stellen Sie sicher, dass die Waschmaschine mit ausreichendem Wasserdruck läuft. Achten Sie darauf, dass das Waschmittel in die Mitte des Waschmittelbehälters gefüllt wird. Stellen Sie sicher, dass die Waschmaschine gerade steht. Falls die Stellfläche uneben ist, können Sie die Stellfüße an der Waschmaschine entsprechend regulieren. Stellen Sie sicher, dass alle Transportsicherungen entfernt wurden. Stellen Sie sicher, dass die Waschmaschine keine anderen Geräte oder Gegenstände berührt. Stellen Sie sicher, dass die Wäsche in der Trommel gleichmäßig verteilt ist. Stellen Sie sicher, dass der Wasserabfluss-Schlauch nicht geknickt ist oder zusammen gedrückt wird. Stellen Sie sicher, dass die Fremdkörperfalle nicht verstopft ist. Die Tür kann erst drei Minuten nach dem Abschalten der Waschmaschine oder der Stromversorgung geöffnet werden. Wenn das Problem fortbesteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum. Fehlersuche und Fehlercodes _39 WD0804Y8-02927V_DE.indd 39 2011-7-8 16:26:25 Fehlersuche und Fehlercodes FEHLERCODES Bei Störungen Ihrer Waschmaschine wird ein Fehlercode im Display angezeigt. Schlagen Sie in solchen Fällen in der folgenden Tabelle nach und probieren Sie die empfohlene Lösung aus, ehe Sie den Kundendienst anrufen. FEHLERCODE

cE/3E/Uc Sud/Sd Schließen Sie die Gerätetür. Stellen Sie sicher, dass die Gerätetür fest geschlossen ist. Stellen Sie sicher, dass der Wasserhahn am Wasserzulauf aufgedreht ist. Überprüfen Sie den Wasserdruck. Sieb im Frischwasserschlauch reinigen. Reinigen Sie die Fremdkörperfalle. Stellen Sie sicher, dass der Wasserabfluss-Schlauch ordnungsgemäß angeschlossen ist. Sieb im Frischwasserschlauch reinigen Die Wäsche ist ungleichmäßig in der Trommel verteilt. Wäsche neu verteilen. Wenn nur ein einzelnes Wäschestück, z. B. ein Bademantel oder Jeansstoff, gewaschen wird, ist das Ergebnis des letzten Schleudergangs möglicherweise nicht zufrieden stellend, und der Fehlercode „UE“ wird im Display angezeigt.

Setzen Sie sich mit dem Kundendienst in Verbindung.

Erscheint, wenn übermäßige Schaumbildung erkannt wird. Die Anzeige leuchtet weiter, während der Schaum entfernt wird. Wenn der Schaum entfernt ist, wird der normale Zyklus fortgesetzt (dies ist ein normaler Vorgang; es handelt sich um einen Fehler, der Sensorstörungen verhindern soll). Bei Codes, die nicht oben aufgeführt sind, oder wenn die empfohlene Lösung nicht weiterhilft, setzen Sie sich bitte mit dem Samsung Kundendienst oder Ihrem Fachhändler in Verbindung. 40_ Fehlersuche und Fehlercodes WD0804Y8-02927V_DE.indd 40 2011-7-8 16:26:25 Übersicht über die Waschprogramme

ÜBERSICHT ÜBER DIE WASCHPROGRAMME

( bei Bedarf) Katoen (Baumwolle) 8,0

Synthetisch (Pflegeleicht) 3,0

Trommel reinigen (Trommel-Reinigung)

Opfrissen (Geruchsbeseitigung) 1,0

Opfrissen-hygiënisch (Hygienische Geruchsbeseitigung) 1,0

Drogen (Trocknen) 5,0

PROGRAMM Eco Bubble Intensief wassen (Schaum aktiv) (Intensivwäsche) Eindtijd (Programmende) 05 WASCHPROGRAMME PROGRAMM Max. SchleuderMax Waschmittel geschwindigkeit Max. WäTempe(in U/min) schemenge ratur (kg) VorwäHauptWD0804 WD0802 (˚C) Weichspüler sche waschgang WD0814 WD0812 Drogen Waschzeit (Trocknen) (min) Katoen (Baumwolle)

Synthetisch (Pflegeleicht)

Kort programma 15 min (Kurzprogramm 15 Min).

Trommel reinigen (Trommel-Reinigung)

Opfrissen (Geruchsbeseitigung)

Opfrissen-hygiënisch (Hygienische Geruchsbeseitigung)

1. Mit Vorwäsche verlängert sich ein Waschprogramm um etwa 15 Minuten.

2. Die Programmdauer wurde entsprechend der Norm IEC 60456 / EN 60456 ermittelt.

• Hauptwaschgang: Baumwolle, Temperatur 60 °C, maximale Schleudergeschwindigkeit; Verwendung einer Ladung mit 8 kg.
• Trocknen: Erster Trockenvorgang mit einer 3kg-Ladung (Ladung besteht aus: 9 Kissenbezüge und 9 Handtücher) durch Auswahl von schranktrocken; Zweiter Trockenvorgang mit einer 3kg-Ladung (Ladung besteht aus: 3 Betttücher und 8 Handtücher) durch Auswahl von schranktrocken; Dritter Trockenvorgang mit einer 2kg-Ladung (Ladung besteht aus: 5 Kissenbezüge und 7 Handtücher) durch Auswahl von schranktrocken. (Zur Gewichtseinstellung können 1 oder 2 Handtücher entfernt oder hinzugefügt werden)

3. Katoen (Baumwolle) 60° C + Intensief wassen (Intensivwäsche) + Eco Bubble (Schaum aktiv) ist ein

Waschprogramm, das der Norm EN60456 entspricht.

4. Dagelijkse was (Mischwäsche): Kurzprogramm zu Prüfzwecken.

5. Da die in der Tabelle oben angegebenen Werte z. T. von Bedingungen wie Wasserdruck, -temperatur,

Wäschemenge und -art abhängen, können je nach den vorliegenden Bedingungen leicht abweichende Werte auftreten.

6. Bei aktivierter Intensivwäsche wird die Dauer jedes Programms verlängert.

Übersicht über die Waschprogramme _41 WD0804Y8-02927V_DE.indd 41 2011-7-8 16:26:26 anhang

ERKLÄRUNG DER PFLEGESYMBOLE

Die folgenden Symbole sind Pflegehinweise für Bekleidung. Es gibt die folgenden vier Symbole (gleiche Reihenfolge): Waschen, Bleichen, Trocknen und Bügeln und ggf. Reinigungshinweise. Die Verwendung dieser Symbole gewährleistet die Einheitlichkeit zwischen den verschiedenen Bekleidungsherstellern von inländischer und importierter Bekleidung. Befolgen Sie die Pflegehinweise des Etiketts, um die Lebensdauer Ihrer Bekleidung zu maximieren und Probleme beim Waschen zu vermindern. Normalwaschgang Bügeln bei max. 100 ˚C Schonwaschgang Nicht bügeln Waschen bei 95 ˚C Chemische Reinigung mit allen Lösungsmittel möglich Waschen bei 60 ˚C Chemische Reinigung mit Perchlorethylen, Feuerzeugbenzin, reinem Alkohol oder R113 Waschen bei 40 ˚C Chemische Reinigung mit Kerosin, reinem Alkohol oder R113 Waschen bei 30 ˚C Keine chemische Reinigung möglich Handwäsche Liegend trocknen Nicht waschen (nur chemische Reinigung) Kann zum Trocknen aufgehängt werden Chlorbleiche möglich Zum Trocknen auf einen Kleiderbügel hängen Chlorbleiche nicht möglich Trocknen im Wäschetrockner mit normaler Temperatureinstellung Bügeln bei max. 200 ˚C Trocknen im Wäschetrockner mit reduzierter Temperatureinstellung Bügeln bei max. 150 ˚C Nicht im Trockner trocknen

ENTSORGUNG VON ALTGERÄTEN

Dieses Gerät ist aus wieder verwertbaren Materialien hergestellt. Beachten Sie bei der Entsorgung von Altgeräten die geltenden Normen und Gesetze. Schneiden Sie das Netzkabel durch, damit die Waschmaschine nicht mehr an eine Stromquelle angeschlossen werden kann. Entfernen Sie die Gerätetür, um zu verhindern, dass spielende Kinder sich versehentlich in der Trommel einschließen. Überschreiten Sie nicht die auf den Waschmittelpackungen angegebene empfohlene Waschmittelmenge. Verwenden Sie nur dann Fleckentferner und Bleichmittel, wenn es unbedingt notwendig ist. Waschen Sie möglichst immer die volle für das jeweilige Waschprogramm angegebene Wäschemenge. Auf diese Weise sparen Sie Wasser und Strom. KONFORMITÄTSHINWEISE Das Gerät entspricht den europäischen Sicherheitsnormen sowie der EG-Richtlinie 93/68 und der Norm EN

Änderungen des Designs und der technischen Daten der Waschmaschine bleiben vorbehalten. anhang _43 WD0804Y8-02927V_DE.indd 43 2011-7-8 16:26:30 FRAGEN ODER HINWEISE? Land

CODES D’ERREUR ET DE

CAPACITÉ DE LAVAGE ET D’ESSORAGE
