BEDIENUNGSANLEITUNG ZFX31401WA ZANUSSI

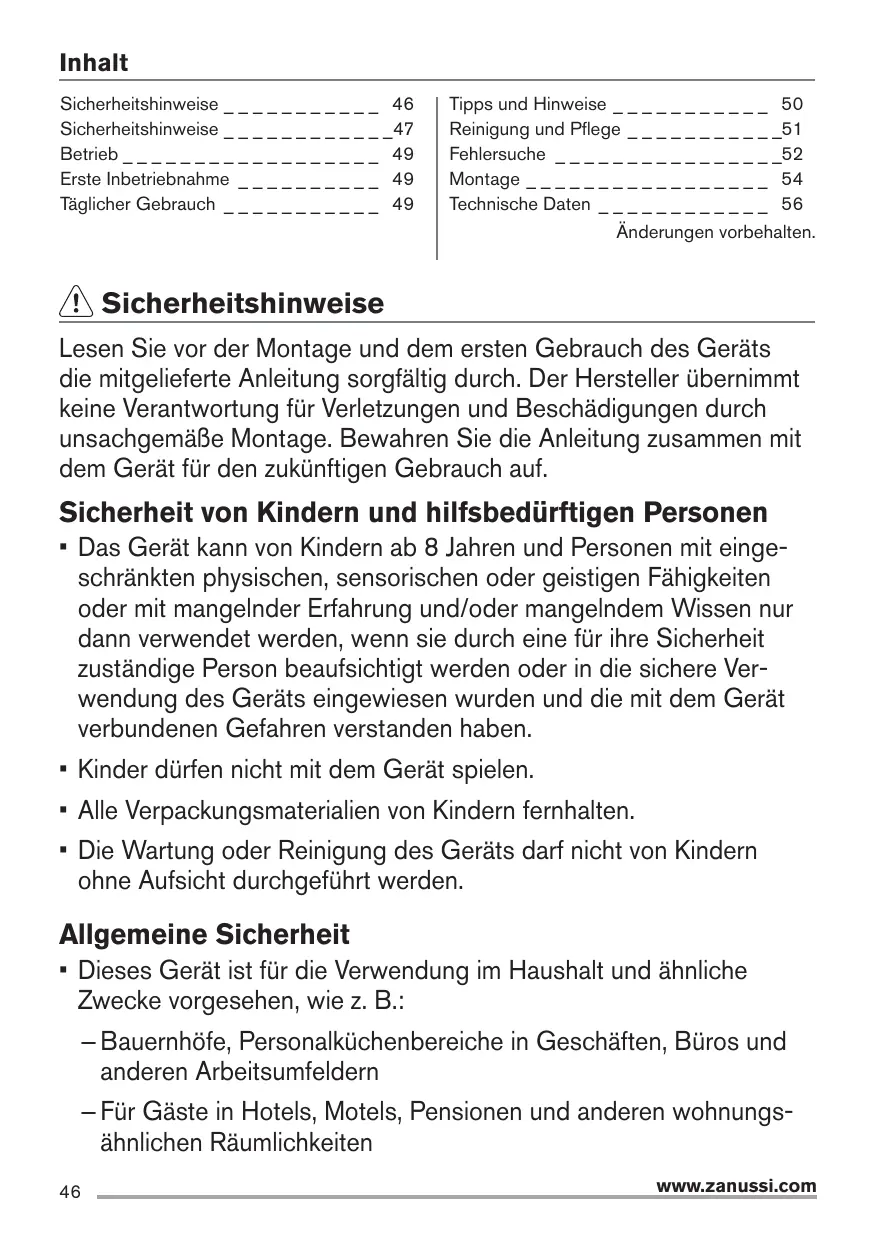

Inhalt Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ Betrieb _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Erste Inbetriebnahme _ _ _ _ _ _ _ _ _ _ _ Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _

Tipps und Hinweise _ _ _ _ _ _ _ _ _ _ _ _ Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ Fehlersuche _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _

Änderungen vorbehalten. Sicherheitshinweise Lesen Sie vor der Montage und dem ersten Gebrauch des Geräts die mitgelieferte Anleitung sorgfältig durch. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Anleitung zusammen mit dem Gerät für den zukünftigen Gebrauch auf. Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Alle Verpackungsmaterialien von Kindern fernhalten.
• Die Wartung oder Reinigung des Geräts darf nicht von Kindern ohne Aufsicht durchgeführt werden. Allgemeine Sicherheit

• Dieses Gerät ist für die Verwendung im Haushalt und ähnliche Zwecke vorgesehen, wie z. B.: ––Bauernhöfe, Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumfeldern ––Für Gäste in Hotels, Motels, Pensionen und anderen wohnungsähnlichen Räumlichkeiten

• Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse oder in der Einbaunische nicht blockiert sind.
• Versuchen Sie nicht, den Abtauvorgang durch andere als vom Hersteller empfohlene mechanische oder sonstige Hilfsmittel zu beschleunigen.
• Achten Sie darauf, den Kältekreislauf nicht zu beschädigen.
• Betreiben Sie in den Lebensmittelfächern des Geräts keine anderen als die vom Hersteller empfohlenen Elektrogeräte.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämme, Lösungsmittel oder Metallgegenstände.
• Bewahren Sie in dem Gerät keine explosiven Substanzen, wie Spraydosen mit entzündlichen Treibgasen auf.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden, um Gefahrenquellen zu vermeiden. Sicherheitshinweise Montage  ACHTUNG! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.
• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
• Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.
• Warten Sie mindestens 4 Stunden, bevor Sie das Gerät an das Stromnetz anschließen. Dies ist erforderlich, damit das Öl in den Kompressor zurückfließen kann. www.zanussi.com

• Stellen Sie das Gerät nicht in der Nähe von Heizkörpern, Herden, Backöfen oder Kochfeldern auf.
• Die Geräterückseite muss gegen die Wand gestellt werden.
• Stellen Sie das Gerät nicht dort auf, wo es direktem Sonnenlicht ausgesetzt sein könnte.
• Stellen Sie das Gerät nicht an zu feuchten oder kalten Orten, wie Nebengebäuden, Garagen oder Weinkellern, auf.
• Wenn Sie das Gerät verschieben, heben Sie es bitte an der Vorderkante an, um den Fußboden nicht zu verkratzen. Elektrischer Anschluss  ACHTUNG! Brand- und Stromschlaggefahr.
• Das Gerät muss geerdet sein.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.

• Stellen Sie keine heißen Gegenstände auf die Kunststoffteile des Geräts.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.

• Legen Sie keine Erfrischungsgetränke in das Gefrierfach. Dadurch entsteht Druck auf den Getränkebehälter.

• Schließen Sie das Gerät unbedingt an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, elektrische Bauteile (wie Netzstecker, Netzkabel und Kompressor) nicht zu beschädigen. Wenden Sie sich an den technischen Kundendienst oder einen Elektriker, um die elektrischen Bauteile auszutauschen.
• Das Netzkabel muss unterhalb des Netzsteckers verlegt werden.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
• Berühren Sie nicht den Kompressor oder den Kondensator. Sie sind heiß.
• Nehmen keine Gegenstände aus dem Gefrierfach oder berühren Sie diese nicht, falls Ihre Hände nass oder feucht sind.
• Frieren Sie aufgetaute Lebensmittel nicht wieder ein.
• Befolgen Sie die Hinweise auf der Verpackung zur Aufbewahrung tiefgekühlter Lebensmittel.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist. Reinigung und Pflege  ACHTUNG! Andernfalls besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden. Bedienungshinweise  ACHTUNG! Es besteht Verletzungs-, Verbrennungs-, Stromschlag- oder Brandgefahr.

• Der Kältekreis des Gerätes enthält Kohlenwasserstoffe. Das Gerät muss von einer qualifizierten Fachkraft gewartet und nachgefüllt werden.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Stellen Sie keine elektrischen Geräte (z. B. Eisbereiter) in das Gerät, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
• Achten Sie darauf, den Kältekreislauf nicht zu beschädigen. Er enthält Isobutan (R600a), ein Erdgas mit einem hohen Grad an Umweltverträglichkeit. Dieses Gas ist brennbar.
• Wird der Kältekreislauf beschädigt, stellen Sie bitte sicher, dass es keine Flammen und Zündquellen im Raum gibt. Den Raum belüften.

• Prüfen Sie regelmäßig den Wasserabfluss des Geräts und reinigen Sie ihn gegebenenfalls. Bei verstopftem Wasserabfluss sammelt sich das Abtauwasser am Boden des Geräts an. Entsorgung  ACHTUNG! Verletzungs- und Erstickungsgefahr.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie die Tür, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen. www.zanussi.com

• Der Kältekreislauf und die Isolierungsmaterialien dieses Gerätes sind ozonfreundlich.
• Die Isolierung enthält entzündliches Gas. Für Informationen zur korrekten Entsorgung des Geräts wenden Sie sich an Ihre kommunale Behörde.

• Achten Sie darauf, dass die Kühleinheit in der Nähe des Wärmetauschers nicht beschädigt wird. Betrieb Einschalten des Geräts Stecken Sie den Stecker in die Netzsteckdose. Drehen Sie den Temperaturregler auf „Volle Beladung“ und lassen Sie das Gerät mindestens 4 Stunden lang in Betrieb, damit die richtige Temperatur erreicht wird, bevor Sie Lebensmittel hinein legen. Stellen Sie den Temperaturregler gemäß der eingelagerten Menge Lebensmittel ein. Ausschalten des Geräts Drehen Sie den Temperaturregler zum Ausschalten des Gerätes in die Position „OFF“. Temperaturregelung Die Temperatur im Gefrierraum wird durch den Temperaturregler, der sich auf dem Bedienfeld befindet, geregelt. Bedienen Sie das Gerät wie folgt:
• Drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kühlung zu erreichen.
• Drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen.

• IPosition „1“ – Kalt.
• IPosition „3“ – Kälter. Standardeinstellung.
• IPosition „5“ – Kälteste.  Wenn kleinere Mengen Lebensmittel eingefroren werden, ist die Einstellung „Halbe Beladung“ am besten geeignet. Wenn große Mengen Lebensmittel eingefroren werden, ist die Einstellung „Volle Beladung“ am besten geeignet. Erste Inbetriebnahme Reinigung des Innenraums Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen „Neugeruch“ am besten durch Reinigen der Innenteile mit lauwarmem Wasser und einer neutralen Seife. Sorgfältig nachtrocknen.  VORSICHT! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird. Täglicher Gebrauch ACHTUNG! Siehe Sicherheitshinweise. Einfrieren frischer Lebensmittel Der Gefrierraum eignet sich zum Einfrieren von frischen Lebensmitteln und zum längerfristigen Lagern von bereits gefrorenen und tiefgefrorenen Lebensmitteln. www.zanussi.com Für das Einfrieren frischer Lebensmittel ist eine Änderung der mittleren Einstellung nicht erforderlich. Möchten Sie den Gefriervorgang beschleunigen, drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen.

Legen Sie die einzufrierenden Lebensmittel auf die Ablage des Gefrierraums. Hier befindet sich die kälteste Zone. Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden kann, ist auf dem Typenschild angegeben, das sich im Innern des Gerätes befindet. Der Gefriervorgang dauert 24 Stunden: Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in den Gefrierraum. Lagerung gefrorener Lebensmittel Lassen Sie das Gerät bei der ersten Inbetriebnahme oder wenn das Gerät einige Zeit nicht benutzt wurde mindestens 4 Stunden lang mit hohen Einstellungen laufen. Tipps und Hinweise  Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe „Lagerzeit bei Störung“) zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und nach dem Abkühlen erneut eingefroren werden. Auftauen Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur Verfügung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden. Kleinere Teile können sogar direkt aus dem Gefrierraum entnommen und anschließend sofort gekocht werden. In diesem Fall dauert der Garvorgang etwas länger. Normale Betriebsgeräusche Die folgenden Geräusche sind normal, wenn das Gerät in Betrieb ist: Hinweise zum Einfrieren Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• ein leichtes Gurgeln und Blubbern, wenn das Kältemittel durch die Leitungen gepumpt wird;

• Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden kann, ist auf dem Typschild angegeben.

• ein Surren und ein pulsierendes Geräusch vom Kompressor, wenn das Kältemittel umgewälzt wird;

• Der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach.

• ein plötzliches Knacken aus dem Inneren des Geräts durch thermische Ausdehnung (eine natürliche und nicht gefährliche physikalische Erscheinung);
• ein leises Klickgeräusch von der Temperaturregelung, wenn sich der Kompressor ein- oder ausschaltet. Energiespartipps
• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.
• Wenn die Umgebungstemperatur hoch ist, der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energieverbrauch ermöglicht.

• Frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr guter Qualität ein.
• Teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen.
• Die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder Gefrierbeutel verpackt werden.
• Achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass sie nicht in Kontakt mit Gefriergut kommen, da dieses sonst antauen könnte.
• Magere Zutaten lassen sich besser und länger als fetthaltige lagern. Durch Salz wird die Lagerungsdauer von Zutaten verkürzt. www.zanussi.com

• Werden Eiswürfel direkt nach der Entnahme aus dem Gefrierfach verwendet, können sie Frostbrand auf der Haut verursachen.

• Achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel schnellstmöglich in Ihr Gefriergerät zu bringen.

• Es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über die Lagerzeit zu haben.

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig. Hinweise zur Lagerung gefrorener Lebensmittel So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:
• Prüfen Sie sorgfältig, ob die im Handel erworbenen gefrorenen Lebensmittel sachgerecht gelagert wurden.

• Aufgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneutes Einfrieren.
• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung sollte nicht überschritten werden. Reinigung und Pflege ACHTUNG! Siehe Sicherheitshinweise. Allgemeine Warnhinweise  VORSICHT! Ziehen Sie bitte vor jeder Wartungsmaßnahme immer den Netzstecker aus der Steckdose.  Dieses Gerät enthält Kohlenwasserstoffe in seinem Kältekreislauf. Aus diesem Grund dürfen die Wartung und das Nachfüllen ausschließlich durch autorisiertes Fachpersonal erfolgen.  Das Zubehör des Gerätes und die Innenteile eignen sich nicht für die Reinigung im Geschirrspüler. Regelmäßige Reinigung Das gesamte Gerät muss regelmäßig gereinigt werden:
• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.
• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen, um zu gewährleisten, dass diese sauber und frei von Fremdkörpern sind.
• Spülen und trocknen Sie sie sorgfältig ab. www.zanussi.com  Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Gerätes, und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen. Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können. Reinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der Geräterückseite mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.  Achten Sie darauf, das Kühlsystem nicht zu beschädigen. Wenn Sie das Gerät verschieben möchten, heben Sie es bitte an der Vorderkante an, um den Fußboden nicht zu verkratzen. Abtauen des Gefriergeräts  VORSICHT! Entfernen Sie Reif und Eis vom Verdampfer niemals mit scharfen metallischen Gegenständen, da dieser dadurch beschädigt werden könnte. Versuchen Sie nicht, den Abtauvorgang durch andere als vom Hersteller empfohlene mechanische oder sonstige Hilfsmittel zu beschleunigen. Ein Temperaturanstieg des Gefrierguts während des Abtauens des Geräts kann die Lagerzeit dieser Lebensmittel verkürzen.

 Stellen Sie den Temperaturregler 12 Stunden vor dem Abtauen auf eine kühlere Einstellung, damit eine ausreichende Kälte als Reserve für die Unterbrechung im Betrieb entstehen kann. Auf den Ablagen des Gefriergeräts und im Innern des oberen Fachs bildet sich stets etwas Reif. Tauen Sie das Gefriergerät ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5 mm erreicht hat. Entfernen Sie den Reif wie nachstehend erläutert:

1. Schalten Sie das Gerät aus und ziehen

Sie den Netzstecker aus der Steckdose.

2. Nehmen Sie das gesamte Gefriergut heraus, verpacken Sie es in mehrere Schichten Zeitungspapier und lagern Sie es an

einem kühlen Ort.  ACHTUNG! Fassen Sie gefrorene Lebensmittel nicht mit nassen Händen an. Ihre Hände könnten an den Lebensmitteln festfrieren.

3. Lassen Sie die Tür geöffnet und entnehmen Sie die Gefrierablage. Es ist

möglich, kleinere Eisstücke mit einem Plastikschaber zu entfernen. Wischen Sie das Tauwasser auf. Es kann aufgefangen werden, indem eine ausreichend hohe Schale vor dem Gerät aufgestellt wird und das Tauwasser hineinfließen kann. tellen Sie eine Schale mit warmem Wasser in das Gefrierfach, um den Abtauprozess zu beschleunigen. Entfernen Sie bereits während des Abtauprozesses vorsichtig Eisstücke, die sich lösen lassen.

4. Ist das Geräteinnere vollständig abgetaut, trocken Sie die nassen Oberflächen

gründlich ab und bewahren Sie den Kunststoffschaber für eine spätere Verwendung auf.

5. Schalten Sie das Gerät ein.

6. Drehen Sie den Temperaturregler auf

„Volle Beladung“ und lassen Sie das Gerät mindestens 4 Stunden in Betrieb.

7. Legen Sie die ausgelagerten Lebensmittel

wieder in das Gerät.

8. Stellen Sie den Temperaturregler gemäß

der eingelagerten Menge Lebensmittel ein. Stillstandzeiten Bei längerem Stillstand des Geräts müssen Sie folgende Vorkehrungen treffen:

1. Trennen Sie das Gerät von der Netzversorgung.

2. entnehmen Sie alle Lebensmittel

3. Tauen Sie das Gerät ab (sofern notwendig). Reinigen Sie den Innenraum und das

4. Die Tür(en) offen lassen, um das Entstehen unangenehmer Gerüche zu

vermeiden.  ACHTUNG! Möchten Sie bei einer längeren Abwesenheit das Gerät weiterlaufen lassen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Kühlgut bei einem möglichen Stromausfall nicht im Inneren des Geräts verdirbt. Fehlersuche  ACHTUNG! Siehe Sicherheitshinweise. Was ist, wenn Problem Das Gerät funktioniert nicht. Mögliche Ursache Das Gerät ist abgeschaltet. Abhilfe Schalten Sie das Gerät ein. Der Netzstecker wurde nicht Stecken Sie den Netzstecker richtig in die Steckdose gesteckt. richtig in die Steckdose.

www.zanussi.com Problem Mögliche Ursache Abhilfe Es liegt keine Spannung an der Netzsteckdose an. Testen Sie, ob ein anderes Gerät an dieser Steckdose funktioniert. Wenden Sie sich an einen qualifizierten Elektriker. Das Gerät ist zu laut. Unebenheiten im Boden wurden nicht ausgeglichen. Kontrollieren Sie, ob das Gerät stabil steht. Der Kompressor arbeitet ständig. Die Temperatur ist nicht richtig eingestellt. Es wurden zu große Mengen an Lebensmitteln gleichzeitig zum Einfrieren eingelegt. Die Raumtemperatur ist zu hoch. Siehe hierzu „Betrieb“. In das Gerät eingelegte Lebensmittel waren noch zu warm. Zu starke Reif- und Eisbildung. Die Temperatur im Gerät ist zu hoch/niedrig. Die Tür ist nicht richtig geschlossen. Die Tür ist nicht richtig geschlossen oder die Türdichtung ist verzogen/verschmutzt. Der Stopfen des Tauwasserablaufs sitzt nicht richtig. Die Nahrungsmittel sind nicht richtig verpackt. Die Temperatur ist nicht richtig eingestellt. Die Temperatur ist nicht richtig eingestellt. Die Temperatur der Lebensmittel ist zu hoch. Die Reifschicht ist dicker als 4 bis 5 mm. Warten Sie einige Stunden und prüfen Sie dann die Temperatur erneut. Siehe Klimaklassen-Tabelle auf dem Typenschild. Lassen Sie die Lebensmittel vor dem Einlagern auf Raumtemperatur abkühlen. Siehe hierzu „Schließen der Tür“. Siehe hierzu „Schließen der Tür“. Stecken Sie den Stopfen des Tauwasserablaufs richtig ein. Verpacken Sie die Nahrungsmittel richtig. Siehe hierzu „Betrieb“. Stellen Sie eine höhere/niedrigere Temperatur ein. Lassen Sie die Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in das Gerät stellen. Tauen Sie das Gerät ab. Die Tür wurde häufig geöffnet. Öffnen Sie die Tür nur wenn nötig. Die Kaltluft kann im Gerät nicht zirkulieren. Stellen Sie sicher, dass die Kaltluft im Gerät zirkulieren kann.  Rufen Sie den nächsten Kundendienst an, wenn alle genannten Abhilfemaßnahmen nicht zum gewünschten Erfolg führen. Schließen der Tür

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe

3. Ersetzen Sie die defekten Türdichtungen,

falls erforderlich. Wenden Sie sich hierzu an den Kundendienst. www.zanussi.com

Montage ACHTUNG! Siehe Sicherheitshinweise. Aufstellung Installieren Sie dieses Gerät in einem trockenen, gut belüfteten Raum, in dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typenschild des Geräts angegeben ist: Klimaklasse Umgebungstemperatur

+16 ºC bis +43 ºC  Bei einigen Modellen können Funktionsstörungen auftreten, wenn sie außerhalb dieses Temperaturbereichs betrieben werden. Der ordnungsgemäße Betrieb wird nur innerhalb des angegebenen Temperaturbereichs gewährleistet. Bei Fragen zum Aufstellungsort des Geräts wenden Sie sich an den Verkäufer, unseren Kundendienst oder nächstgelegenen Service-Partner. Ort:  ACHTUNG! Es muss möglich sein, das Gerät von der Hauptstromversorgung zu trennen; daher sollte der Netzstecker nach der Montage leicht zugänglich sein. Das Gerät sollte möglichst weit entfernt von Wärmequellen wie Heizungen, Boilern oder direktem Sonnenlicht usw. aufgestellt werden. Die Luft muss frei auf der Geräterückseite zirkulieren können. Um einen einwandfreien Betrieb sicherzustellen, sollte der Abstand zwischen der Oberseite des Gehäuses und dem Hängeschrank mindestens 100 mm betragen, wenn das Gerät unter einem Hängeschrank aufgestellt wird. Allerdings sollte die Aufstellung des Geräts unter einem Hängeschrank nach Möglichkeit vermieden werden. Die ordnungsgemäße waagrechte Ausrichtung des Gerätes kann mithilfe eines oder mehrerer verstellbarer Füße am Sockel des Gehäuses erfolgen. Die Rückseite des Kühlschranks sollte 75 mm von der Wand entfernt sein, zu den Seiten muss ein Mindestabstand von 100 mm eingehalten werden, zur Zimmerdecke muss der Abstand mindestens 100 mm betragen und nach vorne muss ausreichend Platz vorhanden sein, um die Türen mit einem Winkel von 160° öffnen zu können. Wechsel des Türanschlags  ACHTUNG! Vor der Durchführung von Arbeiten am Gerät ist stets der Netzstecker aus der Steckdose zu ziehen.  VORSICHT! Die nachfolgend beschriebenen Schritte sollten von mindestens zwei Personen durchgeführt werden, um ein Herunterfallen der Türen zu vermeiden.

1. Nehmen Sie die obere Scharnierverkleidung ab.

2. Lösen Sie die 2 Halteschrauben, und nehmen Sie das Scharnier vom Gerät ab.

3. Nehmen Sie die Tür ab.

4. Lösen Sie die beiden Schrauben zur

Befestigung des unteren Türscharniers (lösen Sie nicht den Befestigungsfuß vom Scharnier). Nehmen Sie die Tür ab.

5. Nehmen Sie den linken Fuß ab, wie in der

Abbildung dargestellt.

6. Befestigen Sie zunächst das Türscharnier

mit dem entsprechenden Fuß an der gegenüberliegenden Seite und anschließend den anderen, abmontierten Fuß an der vorherigen Stelle. Gehen Sie dabei wie in der Abbildung dargestellt vor. Achten Sie darauf, dass sich die Schrauben in den richtigen Löchern befinden, wie in der Abbildung dargestellt. Das Scharnier muss parallel zur Geräteseite sein. Stellen Sie sicher, dass der untere Fuß unter dem Türscharnier befestigt wird. Den unteren Fuß erkennen Sie an den 4 Lamellen an der Außenfläche.

7. Befestigen Sie die Tür an dem unteren

8. Um das obere Türscharnier zu befestigen,

entfernen Sie vorsichtig die PlastikSchraubenlochabdeckung und bringen Sie diese wieder in den Löchern der Halteschrauben des Scharniers an.

9. Bringen Sie das obere Scharnier mit den

2 Halteschrauben an. Achten Sie darauf, dass die Türkante parallel zur Geräteseite ausgerichtet ist.

10. Bringen Sie die Scharnierverkleidung

11. Montieren Sie den Griff und die Plastikstopfen an der gegenüberliegenden Seite.

 ACHTUNG! Rücken Sie das Gerät wieder an die richtige Stelle und richten Sie es waagerecht aus. Warten Sie mindestens vier Stunden, bevor Sie es wieder an die Stromversorgung anschließen.  Führen Sie eine Endkontrolle durch, um sicherzustellen, dass:

• alle Schrauben fest angezogen sind;
• die Magnetdichtung am Gerät anliegt;
• die Tür ordnungsgemäß öffnet und schließt. Bei niedrigen Umgebungstemperaturen (z. B. im Winter) kann es sein, dass die Türdichtung nicht richtig am Gerät anliegt. Warten Sie in diesem Fall auf die natürliche Anpassung der Dichtung. Wenden Sie sich an den Kundendienst, wenn Sie bei den oben beschriebenen Schritten Unterstützung benötigen. Ein Kundendiensttechniker wird die Türen dann auf ihre Kosten umbauen. Elektrischer Anschluss
• Kontrollieren Sie vor der ersten Benutzung des Geräts, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät muss geerdet sein. Zu diesem Zweck ist der Netzkabelstecker mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät gemäß den geltenden Vorschriften erden, und zwar von einem qualifizierten Elektriker.
• Der Hersteller übernimmt keinerlei Haftung bei Missachtung der vorstehenden Sicherheitshinweise.
• Das Gerät entspricht den EWG-Richtlinien. www.zanussi.com

Technische Daten Technische Daten Höhe

Lagerzeit bei Störung Stunden

Spannung Volt 220–240 Frequenz

Die technischen Daten befinden sich auf dem Typenschild auf der Außen- oder Innenseite des Geräts sowie auf der Energieplakette. UMWELTTIPPS Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt. www.zanussi.com www.zanussi.com
