BEDIENUNGSANLEITUNG FFA253 FAGOR
BEDIENUNGSANLEITUNG - GEBRAUCHSANWEISUNG - INSTALLATIONS- UND GEBRAUCHSANLEITUNG
- Sicherheitsanweisungen 02
1 / INSTALLATION DES KÜHLSCHRANKS
- Stromanschluss 03 Vor dem Anschluss des Geräts 03 Umweltschutz 03 Recycling 03
- Beschreibung des Kühlschranks 04
- Änderung der Öffnungsrichtung 04
2 / GEBRAUCH DES KÜHLSCHRANKS
- Gebrauch des Kühlfachs 05
- Gebrauch des Gefrierfachs 05 Lebensmittelsicherheit (je nach Modell) 06
3 / LAUFENDE INSTANDHALTUNG DES KÜHLSCHRANKS
Abtauen 07 Reinigung 07 - Glühbirnenwechsel 07
4 / BESONDERE HINWEISE, STÖRUNGEN
- Betriebsanomalien 08 5 / KUNDENDIENST 09

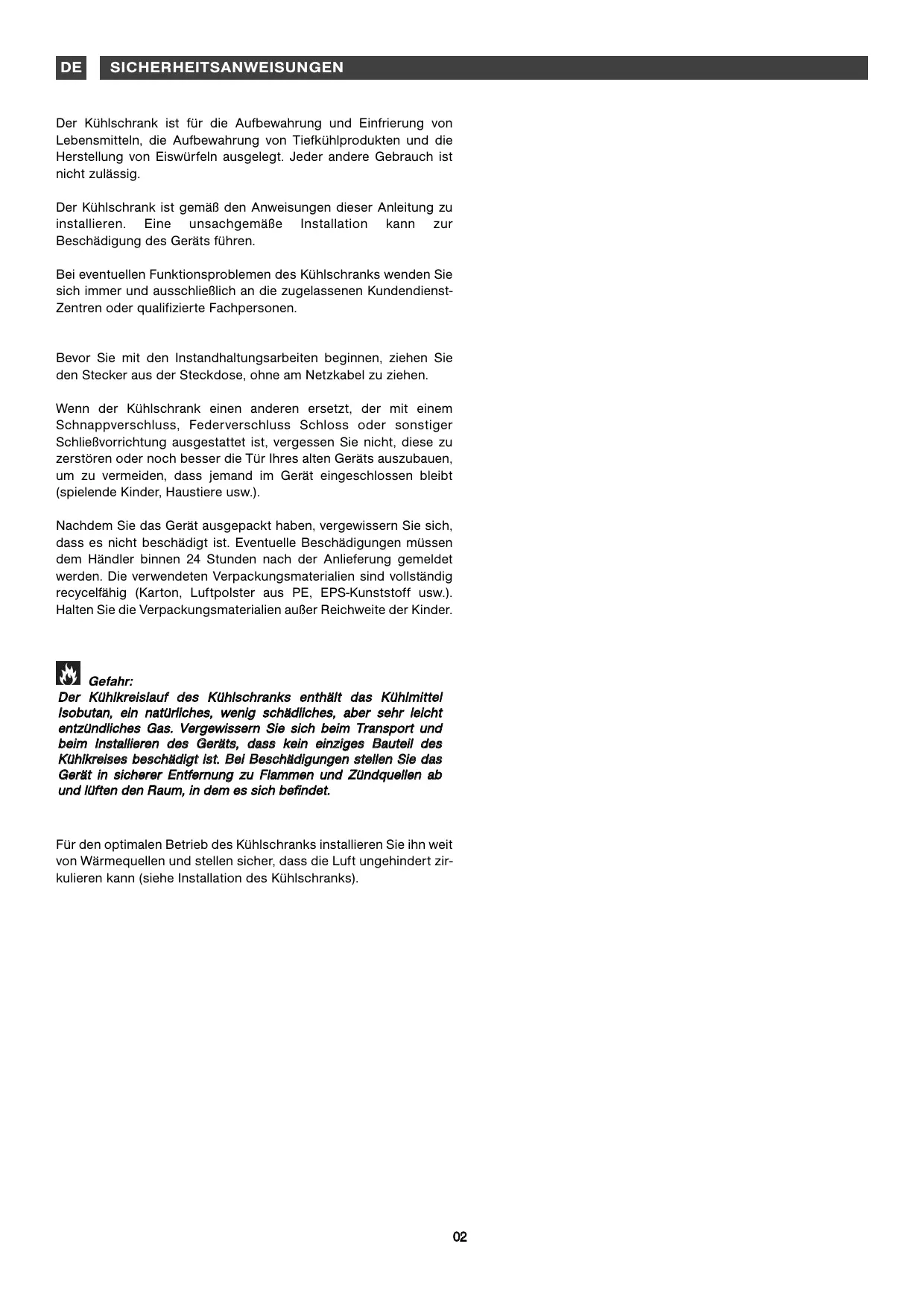

Der Kühlschrank ist für die Aufbewahrung und Einfrierung von Lebensmitteln, die Aufbewahrung von Tiefkühlprodukten und die Herstellung von Eiswürfeln ausgelegt. Jeder andere Gebrauch ist nicht zulässig.
Der Kühlschrank ist gemäß den Anweisungen dieser Anleitung zu installieren. Eine unsachgemäße Installation kann zur Beschädigung des Geräts führen.
Bei eventuellen Funktionsproblemen des Kühlschranks wenden Sie sich immer und ausschließlich an die zugelassenen Kundendienst-Zentren oder qualifizierte Fachpersonen.
Bevor Sie mit den Instandhaltungsarbeiten beginnen, ziehen Sie den Stecker aus der Steckdose, ohne am Netzkabel zu ziehen.
Wenn der Kühlschrank einen anderen ersetzt, der mit einem Schnappverschluss, Federverschluss, Schloss oder sonstiger Schließvorrichtung ausgestattet ist, vergessen Sie nicht, diese zu zerstören oder noch besser die Tür Ihres alten Geräts auszubauen, um zu vermeiden, dass jemand im Gerät eingeschlossen bleibt (spielende Kinder, Haustiere usw.).
Nachdem Sie das Gerät ausgepackt haben, vergewissern Sie sich, dass es nicht beschädigt ist. Eventuelle Beschädigungen müssen dem Händler binnen 24 Stunden nach der Anlieferung gemeldet werden. Die verwendeten Verpackungsmaterialien sind vollständig recyclefähig (Karton, Luftpolster aus PE, EPS-Kunststoff usw.). Halten Sie die Verpackungsmaterialien außer Reichweite der Kinder.
Gefahr:
Der Kühlkreislauf des Kühlschranks enthält das Kühlmittel Isobutan, ein natürliches, weniger schädliches, aber sehr leicht entzündliches Gas. Vergewissern Sie sich beim Transport und beim Installieren des Geräts, dass kein einziges Bauteil des Kühlkreises beschädigt ist. Bei Beschädigungen stellen Sie das Gerät in sicherer Entfernung zu Flammen und Zündquellen ab und lüften den Raum, in dem es sich befindet.
Für den optimalen Betrieb des Kühlschranks installieren Sie ihn weit von Wärmequellen und stellen sicher, dass die Luft ungehindert zirkulieren kann (siehe Installation des Kühlschranks).
Achtung:
Bevor Sie mit der Installation beginnen, lesen Sie aufmerksam die Sicherheitsanweisungen, um bestimmte Unannehmlichkeiten zu vermeiden.
Stellen Sie das Gerät in einem feuchtigkeitsfreien, gut belüfteten Raum weit von Wärmequellen auf. Lassen Sie einen Abstand von mindestens 10 cm zwischen dem Oberteil des Kühlschranks und einem darüber liegenden Möbelelement. Ist ein solcher Abstand nicht möglich, setzen Sie 5 cm Abstand zwischen dem Oberteil und einem wandbefestigten Küchenelement und einen Abstand von 2,5 cm von beiden Seiten des Kühlschranks.
Soll das Gerät neben einem anderen Kühlschrank oder Gefrierschrank aufgestellt werden, achten Sie darauf, dass die beiden Geräte nicht zu dicht nebeneinander stehen, um eine Kondensation nach außen zu vermeiden.
Die Kühlklasse des Kühlschranks steht auf dem Typenschild. Sie gibt den Raumtemperaturbereich an, für den die Kühleinheit ausgelegt ist, um einen einwandfreien Betrieb des Geräts zu gewährleisten.
Klasse
N
ST
Raumtemperatur
16° bis 32°
18° bis 38°
18° bis 43°
STROMANSCHLUSS
Steckdose: 220-240 V mit Schutzerde
Vermeiden Sie Adapter und Veränderungen.
Vermeiden Sie eine Berührung des Kabels mit dem Verdichter.
Vermeiden Sie ein Klemmen des Kabels unter dem Gerät.
Die elektrische Einrichtung des Geräts umfasst eine Erdung. Zu Ihrer Sicherheit schließen Sie den Kühlschrank an eine Steckdose mit wirksamer Erdung an (gemäß den gültigen Normen betreffend die Sicherheit elektrischer Geräte).
Der Hersteller übernimmt keine Haftung für Schäden, die auf eine fehlende Erdung zurückgehen.
VOR DEM ANSCHLUSS
- Reinigen Sie die Innenflächen des Kühlschranks mit lauwarmem Wasser und Bikarbonat. Spülen Sie sie und trocknen Sie sie sorgfältig ab.
- Warten Sie 2 Stunden, bevor Sie den Kühlschrank in Betrieb nehmen, damit sich die Schmierstoffe des Motorverdichters stabilisieren können.
UMWELTSCHUTZ
Der Kühlkreislauf und die Isolierstoffe des Geräts enthalten keine für die Ozonschicht schädlichen Kühlgase. Der Kühlschrank darf nicht zusammen mit städtischem Abfall und Altschrott entsorgt werden, um Beschädigungen des Kühlkreises besonders auf der Rückseite des Geräts zu vermeiden. Informieren Sie sich bei den zuständigen Behörden über die Einsammlung dieser Art von Geräten.
RECYCLING
Die Verpackungsmaterialien des Kühlschranks sind wiederverwertbar. Beteiligen Sie sich am Recycling und tragen Sie zum Umweltschutz bei, indem Sie sie in den dafür vorgesehenen Sammeltonnen Ihrer Gemeinde entsorgen.
Das Gerät enthält ebenfalls zahlreiche recyclefähige Werkstoffe. Es wurde daher mit diesem Logo versehen, damit Sie wissen, dass alte Geräte getrennt entsorgt werden müssen. Das vom Hersteller betriebene Recycling der Geräte erfolgt darauf unter besten Bedingungen und entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte. Wenden Sie sich an die zuständigen Behörden oder an Ihren Händler, die Sie über die Ihrem Wohnort am nächsten gelegenen Altgeräte-Sammelstellen informieren können.
Wir danken Ihnen für Ihre Teilnahme am Umweltschutz.

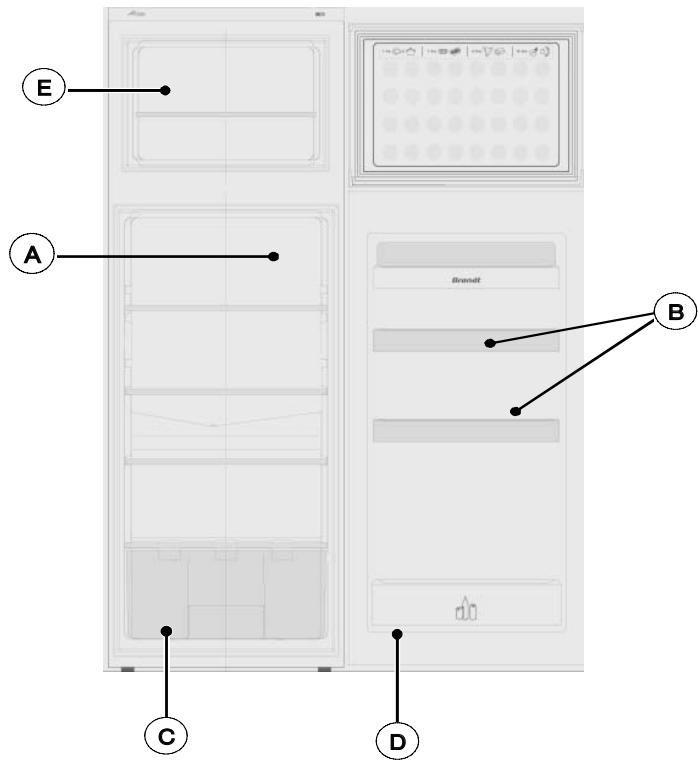

BESCHREIBUNG DES KÜHLSCHRANKS (entsprechend Modell)
Temperaturregler
Innentürbehälter
Gemüsefach
Flaschenfach
Gefrierfach
****
ÄNDERUNG DER ÖFFNUNGSRICHTUNG
Es besteht die Möglichkeit, die Öffnungsrichtung der Tür zu ändern:
Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie die Öffnungsrichtung ändern.
- Neigen Sie das Gerät leicht nach hinten und blockieren Sie es in dieser Position.
- Schrauben Sie den unteren Scharnierbolzen los und entfernen Sie die Tür des Kühlfachs.
- Lösen Sie die 4 Scharnierschrauben und entfernen Sie das Scharnier. Setzen Sie es auf der entgegengesetzten Seite ein.
- Schrauben Sie das mittige Scharnier los und entfernen Sie die Tür des Gefrierfachs.
- Entfernen Sie das obere Scharnier und setzen Sie es auf der gegenüberliegenden Seite ein.
- Tauschen Sie die Lochabdeckungen und Kunststoffführungen der Scharnierbolzen auf der Oberseite der 2 Türen gegeneinander aus.
- Stecken Sie die Gefrierfachtür auf den Bolzen und halten Sie sie in dieser Position fest; setzen Sie das mittige Scharnier im unteren Türteil ein und schrauben Sie es fest.
- Setzen Sie die Kühlfachtür zwischen dem mittigen Scharnier und dem unteren Scharnier ein und schrauben Sie sie fest.
- Setzen Sie den unteren Scharnierbolzen ein und ziehen Sie ihn fest an.
- Besitzt der Kühlschrank einen vertikalen Griff, achten Sie darauf, dass Sie ihn auf der entgegengesetzten Seite anbringen.
MONTAGE DER TÜRGRIFFE (entsprechend Modell)
Die Griffe liegen im Innenraum des Kühlschranks. Bringen Sie die Griffe an den Türen in den entsprechenden Löchern an und befestigen Sie sie wie unten abgebildet mit den mitgelieferten Schrauben.
Wenn die Griffe befestigt sind, setzen Sie die mitgelieferten Schraubenabdeckungen an den dafür vorgesehenen Stellen ein.
GEBRAUCH DES KÜHLFACHS

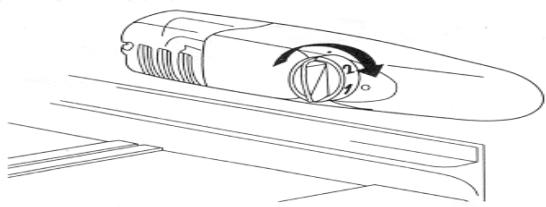

Der im Innenraum des Kühlschranks befindliche Temperaturregler regelt die Temperatur. Zum Einstellen des Temperaturreglers drehen Sie das Einstellrad rechts vom Behälter. Steht der Temperaturregler auf 0, ist das Gerät abgeschaltet. Wir empfehlen, den Regler auf eine mittlere Position - 2 oder 3 - einzustellen.
Tipps:
- Stellen Sie keine warmen Speisen hinein und bewahren Sie flüssige Lebensmittel unbedingt in geschlossenen Behältnissen im Kühlschrank auf.
- Stellen Sie NIEMALS flüchtige, entzündliche und explosionsfähige Flüssigkeiten wie Lösungsmittel, Alkohol, Aceton und Benzin in den Kühlschrank, anderenfalls besteht Explosionsgefahr.
- Bewahren Sie Fleisch und Fisch eingewickelt auf, um Gerüche zu vermeiden.
- Sorgen Sie für ausreichend Abstand zwischen den Lebensmitteln, damit die Luft dazwischen ungestört zirkulieren kann. Beim Einräumen vermeiden Sie, dass sich die Lebensmittel berühren.
- Stellen Sie sicher, dass die Lebensmittel die kalte Hinterwand des Kühlschranks nicht berühren. Dafür sind die Böden mit einem Anschlag versehen. Die Tür sollte nicht länger offen stehen, als unbedingt erforderlich.
GEBRAUCH DES GEFRIERFACHS
Das Gefrierfach dient zur Aufbewahrung von Tiefkühlprodukten, zum Einfrieren frischer Lebensmittel und zur Herstellung von Eiswürfeln.
Frieren Sie nicht zu große Mengen Lebensmittel auf einmal ein. Je schneller ein Lebensmittel eingefroren wird, desto länger bewahrt es seine Eigenschaften. Wickeln Sie die Lebensmittel vor dem Einfrieren ein, damit sie ihre Frische und Eigenschaften bewahren und die anderen Produkte nicht beeinträchtigen.
Die Aufbewahrungsdauer von Tiefkühlkost und Gefrierkost hängt von der Lebensmittelart ab. Beachten Sie die Hinweise auf der Verpackung. Stellen Sie keine Flaschen und keine Getränkedosen in das Tiefkühlfach. Sie können bersten, wenn ihr Inhalt gefriert. Getränke mit hohem Kohlensäuregehalt können sogar explodieren! Bewahren Sie NIEMALS Limonade, Fruchtsaft, Bier, Wein, Sekt usw. im Gefrier-/Tiefkühlfach auf.

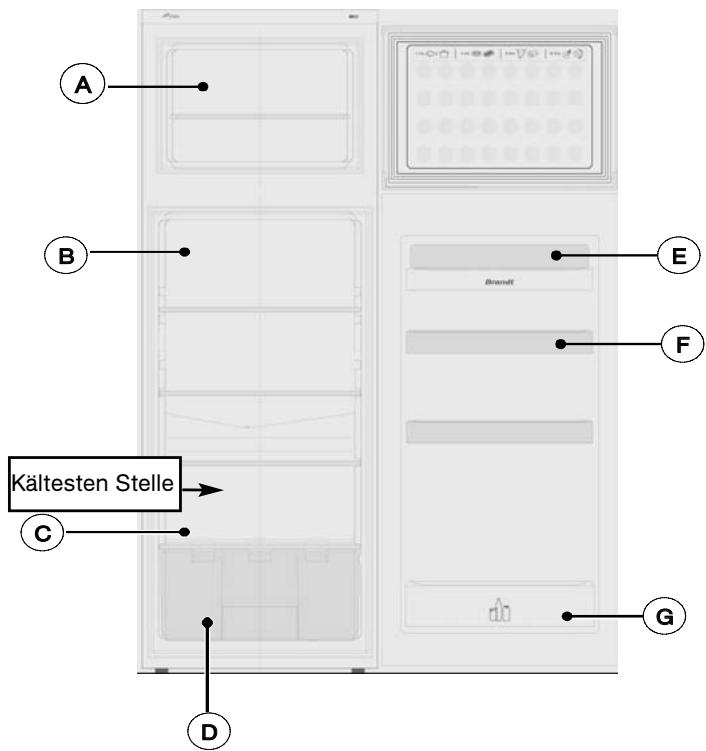

LEBENSMITTELSICHERHEIT (entsprechend Modell)
Erklärungen zum Symbol der kältesten Stelle.
Dieses Symbol weist auf die kälteste Stelle im Kühlschrank hin, an der die Temperatur ≤ +4°C liegt.
Dort bewahren Sie Folgendes auf: Fleisch, Geflügel, Fisch, Aufschnitt, vorgekochte und Fertiggerichte, gemischte Salate, Zubereitungen sowie Ei oder Creme enthaltende Konditoreiwaren, Frischnudeln, Teig, Pizza/Quiche, Frischprodukte und Rohmilchkäse, gebrauchsfertiges, in Kunststoff verpacktes Gemüse und grundsätzlich sämtliche Frischprodukte, deren Haltbarkeitsdatum eine Aufbewahrungstemperatur von ≤ 4° voraussetzt.
Temperaturanzeige:
Stellen Sie den Temperaturregler ein.
Temperatur richtig.
Mit der Temperaturanzeige kann der einwandfreie Betrieb des Kühlschranks überprüft werden.
Die Anzeige steht auf „OK“, wenn die kälteste Stelle eine mittlere Temperatur von ± 4°C erreicht (4 Stunden nach Inbetriebnahme). Liegt die Temperatur über + 4°C, bleibt die Anzeige schwarz. In diesem Fall müssen Sie die Temperatur im Kühlschrank mit dem Temperaturregler senken.
Achtung:
Bleibt die Kühlschranktür länger geöffnet, steigt die Temperatur im Kühlschrank. Um die Temperatur richtig zu ermitteln, muss die Anzeige binnen 30 Sekunden abgelesen werden. Desgleichen ist zu beachten, dass die Temperatur im Innenraum nicht überall gleichmäßig ist, weshalb die einzelnen Bereiche jeweils für eine bestimmte Lebensmittelart geeignet sind.
Aufbewahrung von Tiefkühlkost oder Gefrierkost
Milchprodukte, Käse
Fleisch, Wurstwaren, Fisch
Obst und Gemüse
Getränke, Butter und Eier
Würzstoffe
Getränke
ABTAUEN
Der Kühlschrank besitzt ein automatisches Abtausystem. Die Rückseite des Geräts bedeckt sich mit Reif, wenn der Verdichter arbeitet, und taut ab, wenn der Verdichter abgeschaltet ist. Schmilzt der Reif, verdampft das Wasser von selbst.
Das Fach * * * * muss stets abgetaut werden, wenn die Reifschicht ca. 4 cm erreicht. In allen Fällen muss dieses Fach mindestens 1 Mal pro Jahr abgetaut werden.
Sie können die mitgelieferte Kunststoffspachtel verwenden, aber in keinem Fall ein Utensil aus Metall oder ein elektrisches Gerät.
Ziehen Sie den Stecker aus der Steckdose, bevor Sie mit dem Abtauen beginnen.
- Packen Sie die eingefrorenen Lebensmittel in einen Gefrierbeutel ein und bewahren Sie sie an einer kühlen Stelle auf.
- Lassen Sie die Tür geöffnet und saugen Sie das Wasser nach und nach mit einem Schwamm auf.
- Um den Abtauvorgang zu beschleunigen, können Sie einen Behälter mit warmem Wasser in das Fach stellen und die Tür schließen.
- Wenn das Fach abgetaut ist, reinigen Sie das Gerät.
REINIGUNG UND PFLEGE
Ziehen Sie den Stecker aus der Steckdose, bevor Sie das Gerät reinigen.
Wir empfehlen, den Kühlschrank in regelmäßigen Abständen zu reinigen und zu desinfizieren.
- Reinigen Sie den Innenraum mit Wasser und Bikarbonat, mit einem Schwamm oder einem Lappen, um die Bildung von Gerüchen zu vermeiden.
- Verwenden Sie in keinem Fall Lösungsmittel und scheuernde Reinigungsmittel, die den Innenraum des Kühlschranks beschädigen würden. Waschen Sie das Zubehör des Innenraums nicht in der Spülmaschine.
- Es wird empfohlen, die Rückseite des Kühlschranks ein Mal pro Jahr mit einem Lappen abzuwischen. Verschmutzungen der Rückseite senken den Wirkungsgrad des Kühlschranks und erhöhen seinen Verbrauch.
GLÜHBIRNENWECHSEL
Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Glühbirne wechseln.
- Entfernen Sie das Gitter. Die Glühbirne befindet sich hinter der Wand des Temperaturreglers.
- Schrauben Sie die Glühbirne gegen den Uhrzeigersinn heraus.
- Setzen Sie eine neue Glühbirne mit gleicher Leistung wie die alte ein.
- Setzen Sie das Gitter ein, stecken den Stecker in die Steckdose und schalten das Gerät ein.
BETRIEBSANOMALIEN
Bei jedem Kühlschrank entsteht eine normale Geräuschentwicklung:
Das Kühlgas kann ein Sprudelgeräusch in den Leitungen erzeugen. - Der Verdichter kann Surrgeräusche erzeugen, die sich beim Anlauf verstärken können. Die verwendeten Materialien erzeugen ein „Knacken" beim Dehnen und Zusammenziehen.
| PROBLEM | ABHILFE |
| Der Kühlschrank Funktioniert nicht. | Überprüfen Sie, dass der Stecker richtig sitzt, dass die Schmelzssicherung nicht durchgebrannt ist und der Schutzschalter nicht aktiviert ist. |
| Der Kühlschrank vibriert oder erzeugt Geräusahe | Überprüfen Sie, dass er waagerecht stehen. Verstellen Sie die Fuß entsprechend. |
| Der Kühlschrank kühlt zu stark/nicht genug. | Überprüfen Sie die Position des Temperaturreglers und stellenihn auf eine geeignetere Temperatur ein. |
| Die Glühbirne des Kühlschranks leuchtet nicht. | Überprüfen Sie die Glühbirne und wechseln sie gegebenenfalls aus. Wenn das Problem anhalt, kontrollieren Sie den Anschluss des Geräts. |
| Der Verdichter startet nach einem Temperaturwechsel nicht. | Das ist normal, der Verdichter lauft nach einer bestimmen Zeit an. |
| Wasser befindet sich auf dem Boden oder den Kühlschrankböden. | Das Loch für die Abführung des Abtauwassers ist wahrscheinlich verstopt. Machen Sie es mit einer Stricknadel frei. |
TECHNISCHER PANNENDIENST
Wenn Sie die beschriebenen Kontrollen bereits durchgeführt haben und das Problem trotzdem anhält, NEHMEN SIE KEINE REPARATUR SELBST VOR. Wenden Sie sich an den Technischen Pannendienst in Ihrer Nähe.
DIESES GERÄT ERFÜLLT DIE EWG-RICHTLINIEN
Eventuelle Eingriffe an Ihrem Kühlschrank dürfen nur von einem qualifizierten Fachmann, der von der Marke zugelassen ist, durchgeführt werden.
Bei Ihrem Anruf geben Sie bitte sämtliche Daten Ihres Geräts vollständig an (Modell, Typ, Seriennummer): Diese Daten stehen in Ihrem Garantieschein und auf dem Typenschild.
ORIGINALTEILE: Bei einem Wartungseingriff verlangen Sie den ausschließlichen Gebrauch von zertifizierten Originalersatzteilen.
