BEDIENUNGSANLEITUNG HD 650 T2 PLUS MEGASAT

Sicherheitsmaßnahmen 3

Kennzeignungen auf dem Gerät 4

Grundlegende Funktionen der Fernbedienung.....5

Anschlasse 6

Fernbedienung 7

Anschlieben amFernsehgerat 7

Netzanschluss 8

Strom Ein/Aus. 8

Anschluss der Antenne 8

USB-Anschluss 9

Erstinstallation 10

Menusystem 10

Programm 10

Navigieren in der Kanal-Gesamtliste 11

Favoritenlste 11

Elektronischer Programmführer (EPG) 11

Bild 11

Kanalsuche. 12

Uhrzeit 12

Option 12

System 12

USB 13

OSD-Meldungen 14

Kein Signal. 14

Kanalnavigation 14

Text anzeigen 14

Spezifikationen 14

Fernbedienung 15

Digitale Funktionen 15

Fehlerische und -behebung. 16

Konformitätsinformation. 17

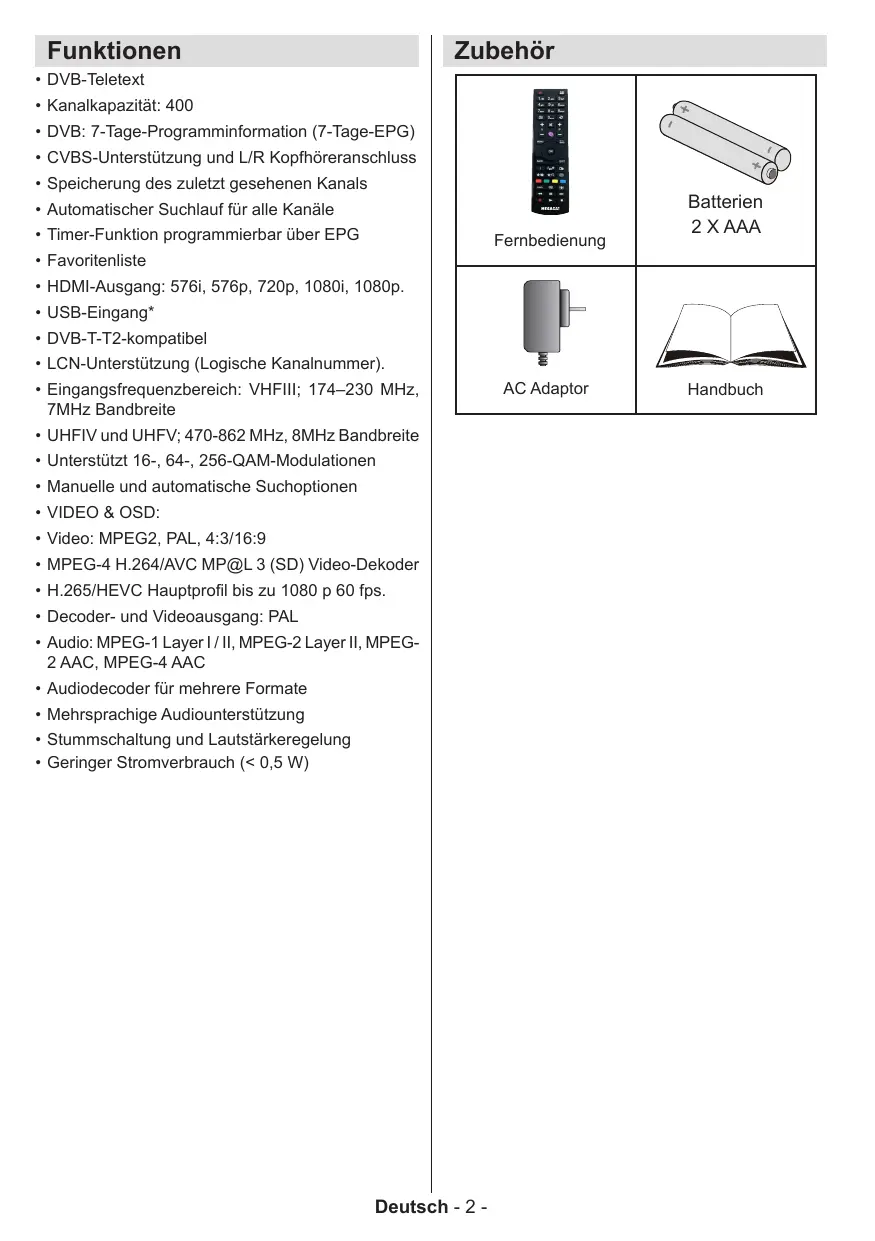

Funktionen

DVB-Teletext
- Kanalkapazität: 400
DVB: 7-Tage-Programminformation (7-Tage-EPG)
CVBS-Unterstützung und L/R Kopfloreranschluss
- Speicherung des zuletzt gesehenen Kanals
- Automatischer Suchlauf für alle Kanäle
- Timer-Funktion programmierbar über EPG
- Favoritenliste
HDMI-Ausgang: 576i, 576p, 720p, 1080i, 1080p.
- USB-Eingang*
DVB-T-T2-kompatibel
- LCN-Unterstützung (Logische Kanalnummer).
Eingangsfrequencybereich: VHFIII; 174-230 MHz, 7MHz Bandbreite
UHFIV und UHFV; 470-862 MHz, 8MHz Bandbreite
- Unterstutz 16-, 64-, 256-QAM-Modulationen
- Manuelle und automatische Suchoptionen
VIDEO & OSD:
Video: MPEG2, PAL, 4:3/16:9
MPEG-4 H.264/AVC MP@L3 (SD) Video-Dekoder
H.265/HEVC Hauptprofil bis zu 1080 p 60 fps.
- Decoder- und Videoausgang: PAL
Audio: MPEG-1 Layer I/II, MPEG-2 Layer II, MPEG-2 AAC, MPEG-4 AAC
- Audiodecoder für mehrere Formate
- Mehrsprachige Audiunterstützung
- Stummschaltung und Lautstärkeregelung
- Geringer Stromverbrauch (< 0.5W)

Zubehör

Fernbedienung	Batterien 2 X AAA
AC Adaptor	Handbuch

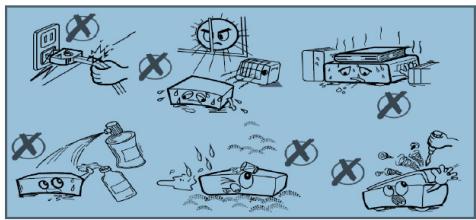

Sicherheitsmaßnahmen

Stromquelle

Verwenden Sie stets das mitgelieferte Netzgerät.

Betreiben Sie das Netzgerät nur mit einer Spannungssquelle, die den Angaben auf dem AC-Netzgerät entspricht.

Das Netzgerät kann im normalen Betrieb frei werden. Dies ist keine Fehlfunktion.

Bitte stellen Sie sicher, dass das Netzgerät nicht abgedeckt wird. Halten Sie um das AC-Netzgerät einen Abstand von (mindestens) 15 cm ein.

Leistungsinformationen und Sicherheitshinweise des AC-Netzgerats befinden sich darauf aufgedrucht.

WARNING: Ziehen Sie den Stecker aus der Steckdose, wenn das Gerät über länger Zeit nicht benutzt wird.

Netzkabel

Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Das Netzkabelarfur am Stecker gehandelt werden Stecken Sie das Gerät niemals durch Ziehen am Kabel aus und berühren Sie das Netzkabel niemals mit nassen Händen, da dies zu einem Kurzschluss oder zu einem Stromschlag führn kann. Machen Sie niemals Knoten in das Kabel, und binden Sie es niem mit anderen Kabeln zusammen. Die Netzkabel müssen so verlegt werden, dass niemand darauf treten kann. Beschädigungen am Netzkabel konnen zu Branden oder Stromschlagen führen. Überprüfen Sie das Netzkabel gelegentlich auf seine Universehrtheit. Sollte es beschädigt sein, wenden Sie sichitte an den Kundendienst in Ihrer Näre. Sollte es erforderlich sein, das Netzkabel auszutauschen, darf dies nur in einer qualifizierten Werkstatt erfolgen.

• Stellen Sie das Gerät nicht an Orten auf, die direkter Sonneneinstrahlung, starker Staubeinwirkung oder Mechanischen Erschütterungen ausgesetzt sind.
• Das Gerätarf nicht in der Näre von Wärmequellen aufgestellt werden. Das Gerätarf nicht auf eine weiche Oberfläche wie z.B. einen Teppich gestellt werden, weil

dadurch die Belüftungsöffnungen an der Geräteunterseite blockiert werden können.

• Das Gerätarf unter anderem nicht in Räumen mit hoher Luftfeuchigkeit aufgestellt werden, da Kondensation, die beispielsweise in Kuchen auftritt, zu Fehlfunktionen oder Schäden am Gerät führt.
• Heizkörper oder andere Wärmequellen unter dem Gerät können ebenfalls zu Fehlfunktionen oder Schäden am Gerät führen.
  Die beim Betrieb des Geräts entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Stellen Sie das Gerät dazu nicht in geschlossenen Schranken auf, und decken Sie es nicht ab.
• Bringen Sie das Gerät nicht mit Wasser oder Feuchtigkeit in Kontakt. Betreiben Sie das Gerät nicht in der Nähe von Badewannen oder Schwimmbecken.
• Sorgen Sie für eine gute Luftzirkulation. Stellen Sie das Gerät an einem Ort mit ausreichender Luftzirkulation auf, um einen Wärnestau im Gerät zu vermeiden.
• Sollete ein harter Gegenstand auf das Gerät fallen oder Flüssigkeit in das Gerät eindringen, müssen Sie das Gerät ausstecken und durch eine qualifizierte Fachkraft überprüfen setzen, bevor es wieder betrieben werden kann.

Das GerätarfwederFlüssigkeitsstropfennoch -spritzernausgesetztwerden.StellenSiekein mitFlüssigkeitengefülltenObjekte (z.B.Vasen) aufdasGerät.

Der Netzstecker dient dazu, das Gerät vom Stromnetz zu trennen. Der Netzstecker dient der Trennung des Gerätes vom und sollte jederzeit mühelos erreichen sein.

VORSICHT

Batterien dürfen niemals zu großer Hitze wie direkter Sonneneinstrahlung, Feuer od. dgl. ausgesetzt werden.

Kennzeichnungen auf dem Gerät

Die folgenden Symbole werden auf dem Gerät als Kennzeichnungen für Einschränkungen und Vorsichtsmaßnahmen sowie Sicherheitshinweise verwendet. jeder Kennzeichnung ist nur dann zu beachten, wenn diese auf dem Gerät angebracht worden ist. Beachten Sie diese Informationen aus Sicherheitsgründen.

Gerat der Schutzklasse II: Dieses

Gerat ist so aufgebaut, das es keinen

Schutzleiter (elektrische Erdung) für die

Verbindung zum Stromnetz erfordert.

Gerät der Schutzklasse II Mit

Funktionalem Schutzleiter: Dieses

Gerät ist so aufgebaut, das es keinen

Schutzleiter (elektrische Erdung) für die

Verbindung zum Stromnetz erfordert. Der

Schutzleiter dient fonctionalen Zwecken.

Schutzleiter (Erdung) Die markierte

Klemme ist für den Anschluss an den mit

der Stromleitung verbundenen

Schutzleiter (Erdung) vorgesehen.

Lebensgehrdende Klemme: Die

markierte(n) Klemme(n) ist/sind im

normalen Betriebszustand

lebensgefahrnd.

Vorsicht.itte beachten Sie die

Bedienungsanleitung: Der markierte

Bereich bzw. die markierten Bereiche

enthalten durch den Benutzer auszutauschende Knopfzenellenbatterien.

Gerät der Laserklasse 1

Dieses Gerät enthalt eine

Laserquelle der Klasse 1, die unter vermünftigerweise

Betriebsbedingungen

vorhersehbaren ungefährlich ist.

WARNING

Batterien)durfen nicht verschluckt werden, es besteht chemische Veratzungsgefahr. (Im Lieferumfang enthaltendes Zubehor bzw.) Dieses Gerat verfügt möglicherweise über eine Knopfzellbatterie. Wenn die Knopfzellenbatterie verschluckt wird, führt dies innerhalb 2 Stunden zu schweren internen Verzuzungen mit möglicher Todesfolge.

Halten Sie gebrauchte und neue Batterien von Kindern fern.

Wenn das Batteriefach nicht sichere geschlossen. stoppen Sie die Verwendung des

Gerats und halten Sie Kinder fern.

Falls Sie den Verdacht haben, dass Batterien verschluckt wurden oder in irgendegen.

Körperteil platziert wurde, sichen Sie sofort medizinische Hilfe auf.

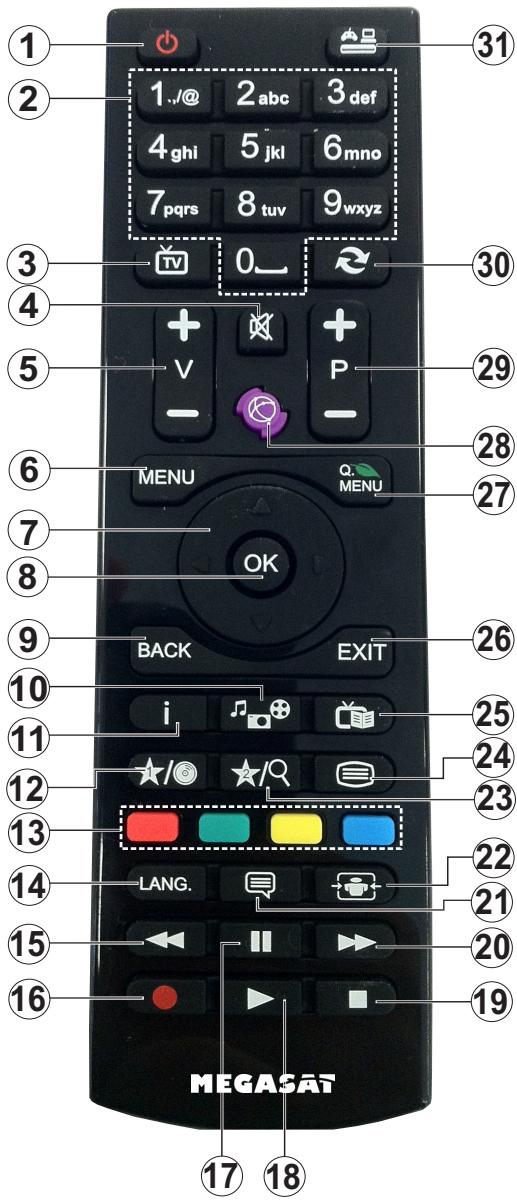

Grundlegende Funktionen der Fernbedienung

1. Standby / Ein
2. Numerische Tasten
3. Umschalten zwischen TV- und RadioModus
4. Stumm
5. Lautstärke Auf / Ab
6. Menu Ein/Aus
7. Navigationstasten (Auf/Ab/Links/Rechts)
8. OK/ bestätigen/ Öffnen der Kanalliste
9. Zurück
10. Medienbrowser
11. Einmal drücken, um das Infobanner zu öffnen. Mit zweimaligem Drücken wird der Infomenü-Bildschirm erweitert.
12. Zeigt eine Liste der bevorzugten Kanäle an
13. Farbstaten
14. Zeigt das Einstellungsmenu für die Audiosprache an
15. Schneller Rücklauf (im Medienbrowser-Modus)
    16.Keine Funktion
16. Pause (im Medienbrowser-Modus)
17. Wiedergabe (im Medienbrowser-Modus)
18. Stop (im Medienbrowser-Modus)
19. Schneller Vorlauf (im MedienbrowserModus)
20. Zeigt das Untermenü Untertitel an (bei DVB-Kanalen)
21. Bildgroße
    23.Keine Funktion
22. Teletext
23. Elektronischer Programmfuhrer (bei DVB-Kanalen)
24. Beenden
    27.Keine Funktion
    28.Keine Funktion
25. Programm weiter / Programme darüber
26. Vorhergehendes Programm
    31.Keine Funktion

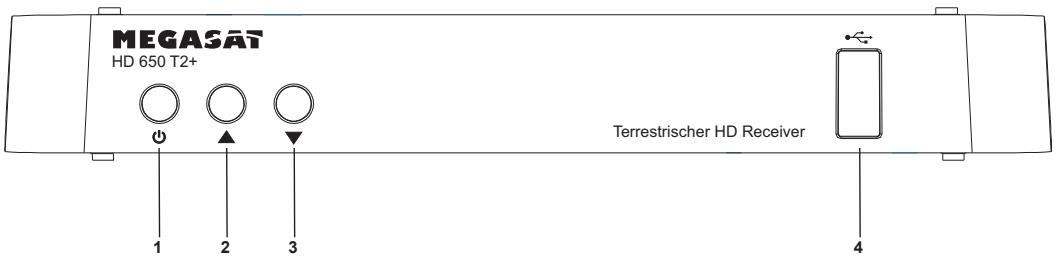

Frontansicht

1. POWER/STANDBY-Taste
2. ZUM OBEREN KANAL GEHEN
3. ZUM UTEREN KANAL GEHEN
4. USB-EINGANG:Um USB-Speichergeräte zur Medienwiedergabe anzuschreiben

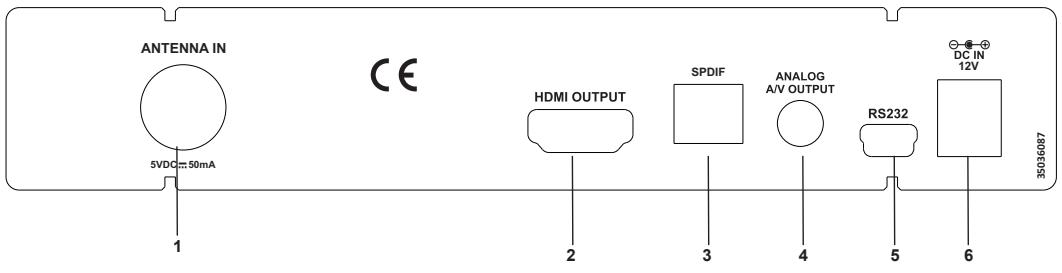

RÜCKSEITE

1.ANTENNENEINGANG:Antenneneingang
2. HDMI-AUSGANG: HDMI-Ausgang-Anschluss
3. Optischer Audioausgang: Sie können diesen Anschluss verwenden um den digitalen AudioAusgang mit einem Zusammenhang zu verbinden. Weitere Informationen finden Sie in der Bedienungsanleitung für das Audio-System.
4. ANALOGER A/V-AUSGANG: Analog-Video/Video-Ausgang
5. RS232:Serieller Anschluss (fur Wartungszwecke)
6. LEISTUNGSAUFNAHME: DC IN (12V) Stromversorgung

Stellen Sie sicher, dass Sie alle Kabel anschließen und Verbindungen herstellen, bevor Sie das Gerät mit dem Netzadapterstecker an die Stromversorgung anschlieben.

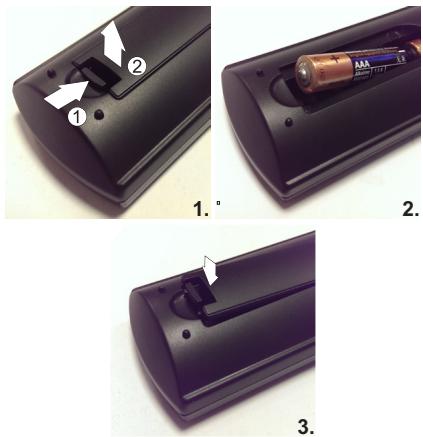

Fernbedienung

Öffnen Sie zunachst die Batteriefachabdeckung auf der Unterseite der Fernbedienung. Legen Sie die beiden 1,5-V-Batterien (RO3/AAA) in das Batteriefach ein. Beachten Sie damit die aufgedruckten Polaritätsmarkierungen (+/-), und setzen Sie anschließend die Batteriefachabdeckung wieder ein. Wenn Sie die Fernbedienung verwenden, halten Sie diese auf die Vorderseite des Receivers gerichtet. Wenn die Fernbedienung nicht Funktioniert oder die gewährte Funktion nicht anspricht, sind vermutlich die Batterien leer und sollenn sochnell wie möglich ersetzt werden.itte verwenden Sie nur auslaufsichere Batterien. Wenn Sie die Fernbedienung langere Zeit nicht verwenden, erhmen Sie die Batterien am besten aus dem Batteriefach hersaus.

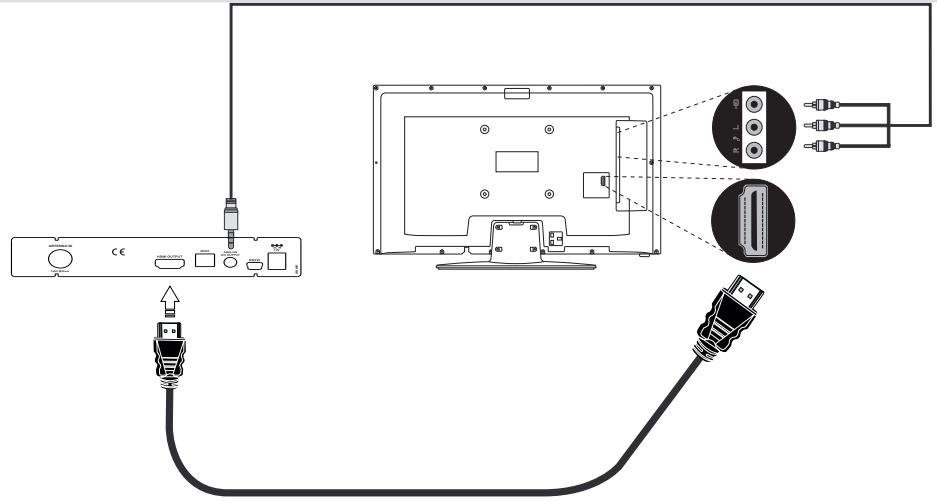

Anschlieben am Fernsehgerät

Sie können die Set-Top-Box durch Benutzen der Scart-Buchse oder des HDMI-Eingangs an Ihr TV-Gerät anschließen. Benutzen Sie ein Scart- oder HDMI-Kabel, um die Set-Top-Box mit dem TV-Gerät zu verbinden. Die HDMI-Technologie bietet Ohnen eine Bildwiedergaben der hochsten Qualität. Für eine optimale HD-Qualität wird der TV-Anschluss über HDMI empfohlen

Die Set-Top-Box gibt RGB oder CVBS-Ausgang vom Scart oder hochauflösende Qualität vom HDMI-Ausgang.

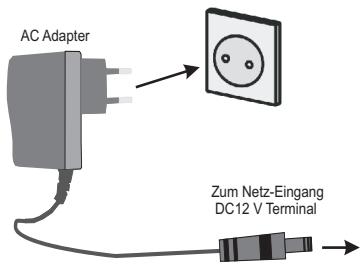

Netzanschluss

WICHTIG: Die Set-Top-Box ist nur für den Betrieb mit 12V Gleichstrom ausgelegt. Dafür wird ein Adapter mit 12 V Ausgangsspannung verwendet. Schließen Sie diesen Wechselstromadapter an ein Netz mit 220-240 V Wechselstrom/ 50/60 Hz an.

Geben Sie Ihrer Set-Top-Box nach dem Auspacken genug Zeit, sich der Raumtemperatur der Umgebung anzupassen, bevor Sie diese an das Stromnetz anschließen.

Hinweis: Falls ein Steckernetzteil für Zigarettenanzünderbuchse im Auto verwendet werden, ist zu beachten, dass, wenn die Ausgangsspannung niedriger als 12 V liegt, es zu einem Smartcard-Fehler kommt kann.

Strom Ein / Aus

Stellen Sie sicher, dass Sie alle Kabelanschlüsse richtig vorgenommen wurden. Nachdem Sie den Netzteilstecker der Settop-Box in die Steckdose gesteckt haben, leuchtet auf der Vorderseite eine LED auf (Standby-Modus). Wenn die Settop-Box zum ersten Mal eingeschaltet wird, warten Sieitte einen Moment, bevor Sie den Empfänger aktivieren, da das Booten der Software etwas Zeit braucht. Schalten Sie dann ihren digitalen Empfänger ein, indem Sie die Standby-Taste auf der Fernbedienung drücken. Sie sehen dann, dass die LED an der Vorderseite die Farbeändert (EIN-Modus).

Autom. Abschaltung:

These Box wird nach weniger als vier Stunden im aktiven Modus automatisch in den Standby-Modus geschellt. Wenn keine Benutzerinteraktion und/oder Kanalumschaltung erfolgt, wird zwei Minuten vor dem Umschalten in den Standby-Modus eine Warnmeldung ausgegeben. Die Automatische Abschaltung ist als Standard eingestellt, sie kann aber vom Benutzer im Menu auf ein oder aus eingestellt werden.

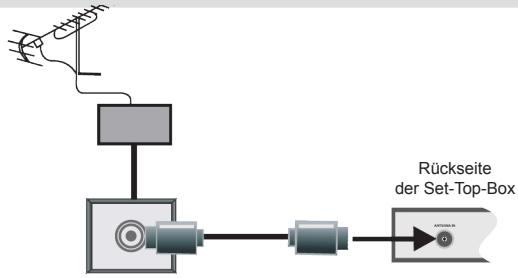

Anschluss der Antenne

These Abbildung zeigt, wie man eine Antenne anschließt. Der Antenneneingang ANTENNA IN gestattet den Anschluss an eine Antennenanlage.

USB-Anschluss

• Über den USB-Eingang an der Box konnen Sie eine USB-Festplatte oder einen USB-Speicherstick anschließen. Diese Funktion erlaubt Ohnen, auf einem USB-Gerät gespeicherte Dateien abzuspielen.
• Es werden 2.5" und 3.5" externe Festplatten Unterstützung (Festplatten mit eigener Stromversorgung) unterstützen.

WICHTIG

• Erstellen Sie gegebenenfalls Kopien ihrer Dateien, bevor Sie andere Geräte an die Box anschließen, um mögliche Datenverluste zu vermeiden. Beachten Sie, dass der Hersteller keinerlei Haftung für beschädigte Dateien oder Datenverluste übernimmt.
• Unter Umständen sind bestimmte Arten von USB-Geräten (z. B. MP3-Player) oder USB-Festplattenlaufwerke/-Speichersticks nicht mit dieser Box kompatibel.

WICHTIG: Das Gerät unterstützt nur die Diskformatierung mit FAT32. Das NTFS-Format wird nicht unterstützen. Wenn Sie eine USB-Festplatte im NTFS-Format anschließen, werden Sie aufgefordert, den Inhalt zu formatieren.

Anschluss einer USB-Festplatte

• Stecken Sie das USB-Gerät in den USB-Eingang der Box ein.

Hinweis:Die USB-Festplatte sollte nur dann angeschlossen oder entfernt werden, wenn die Box ausgescheltet ist.

Das verwendete Kabel für den Anschluss einer USB-Festplatte an die Box muss das USB-Logo/TRagen und so kurz wie möglich sein.

VORSICHT!

• Schnelles An- und Abstecken von USB-Geräten ist gefährlich. Durch hintereinander wiederholte An- und Abstecken können physische Schäden am USB-Player und am USB-Gerät selbst entstehen.
• Ziehen Sie niemals während des Aufnehmens oder Abspielens ein USB Gerät aus dem TV-Gerät.

Erstinstallation

WICTIG: Stellen Sie sicher, dass die Antennene angeschlossen ist, bevor Sie die Set-TopBox zum ersten Mal einschalten.

Wenn Sie die Box aus dem Standby-Modus einschalten und noch kein Kanal gespeichert ist, wird das Menu Anleitung zu Ersten Installation am Bildschirm angezeigt. Im ersten Menübildschirm wird nach der Menüsprache gefragt:

Durch Drucken der „oder“, „-Taste konnen Sie die gewünschte Sprache wahren. Drucken Sie die OK oder markieren Kanalsuche (Channel Search und drucken Sie die „-Taste auf der Fernbedienung, die Kanalsuche zu starten.

Die Boxucht nun nach allen verfügbaren Sendern. Dabei zeigt der Fortschrittsbalkenden Status an. Lassen Sie die Top-Set-Box die Suche komplett durchführren, damit alle verfügbaren Sender gespeichert werden.

Hinweis: Sie können die EXIT-Taste zum Abbrechen drucken oder die MENU-Taste, um den Installationsvorgang zu uberspringen

Menusystem

Drucken Sie die MENU-Taste, um das Hauptmenü aufzurufen.

Wenn Sie zwischen den Menu hin- und herwechseln möchten, nutzen Sie die Navigations- ( / / / ) -Tasten auf der Fernbedienung.

Durch Benutzden der OK-Taste können Sie ein Menu betreten, wahren oder bestätigten.

In einigen Untermenus konnen Sie die EXIToder Back-Taste benutzen, um zum vorherigen Menu-Bildschirm zurückzukehren.

Um einen Menu-Bildschirm zu verlassen, können Sie die Taste MENU drucken.

Auf die folgende Optionen kann über den Hauptmenu-Bildschirm zugegriffen werden:

1.)Programm
2.) Bild
3.) Kanalsuche
4.) Uhrzeit
5) Option
6) System
7) USB

Programm

Drucken Sie die Taste MENU, um in das Hauptmenü zu gelangen. Markieren Sie den Menüpunkt Programm durch das Drucken der / Taste. Klichen Sie die OK oder Taste und markieren Sie Programmbearbeiten. Klichen Sie die OK oder Taste. Sie werden nun aufgefordert, das Password einzugeben. Das Standard-Password ist 0000.Das Menu Programmbearbeiten wird angezeigt.

Hinweis: Drucken Sie einfach OK, um die ganze Kanalliste anzuzeigen.

Drücken Sie die „▼“/▲“-Taste, um den Kanal auszuwahlen, der bearbeitet werden soll. Drücken Sie / Tasten, um die zwischen den Kanallisten Alle Radiosender und Alle TV-Sender hin- und herzuschalten.

Drucken Sie die Taste BLAU, um den ausgewählten Kanal zu Löschen.

Drücken Sie die Taste GELB, den ausgewählten Kanal zu sperren.

Drücken Sie die GRÜNE Taste, um Überspringen festzulegen. Diese Kanal wird während es Senderwechsels mit Hilfe der Programm ü+/-Tasten übersprungen

Drucken Sie die SWAP-Taste, um den ausgewählten Kanal umzubenennen.

Drucken Sie die FAV-Taste, um Sender als Favoriten zu markieren.

Drücken Sie die EXIT/BACK-Taste zum Speichern und Verlassen.

Kanäle Löschen

Wahlen Sie den Kanal, den Sie löschen möchten, und drücken Sie die Taste BLAU. Um ihre Entscheidung zu bestätigten wird eine Meldung angezeigt. Drücken Sie OK, um den ausgewählten Kanal zu löschen, drücken Sie die Taste EXIT, um abzubrechen.

Kanäle umbenennen

Wahlen Sie den Kanal, den Sie umbenennen wollen, und drücken Sie dann die SWAP-Taste. Die virtuelle Bildschirmtastatur wird angezeigt. Nutzen Sie die Richtungstasten, um in der virtuellen Bildschirmtastatur zu navigieren, und drücken Sie die OK-Taste, um die Auswahl zu bestätigen. Wenn Sie fertig sind, markieren Sie OK auf der linken Seite der virtuellen Tastatur, und drücken Sie OK-Taste auf der Fernbedi

enung, um den neuen Namen zu speichern. Drücken Sie EXIT, um Bearbeiten abzubrechen, oder markieren Sie Abbrechen auf der Tastatur, und drücken Sie OK.

Kanäle sperren

Wahlen Sie den Kanal, den Sie löschen möchten, und drücken Sie die Taste GELB, um den Kanal zu sperren/zu entsperren. Das Sperrsymbol wird darüber dem gewählten Kanal eingebrendet.

Hinweis:Der voreingestellte PIN-Code ist 0 und kann im Menu „System > Password einstellen" geändert werden.

Navigieren in der Kanal-Gesamtliste

In der Kanaltabelle dieren die „▼“/▲"-Tastendazu, die Markierung auf den vorherigen bzw.nachsten Kanal zu verschiben. Um einen bestimmten Kanal anzusehen, markieren Sie这点en mit den „▼“/▲"-Tasten, und drücken Sie OK. Nun werden Name und Nummer des ausgewählten Kanals auf dem Bildschirm angezeigt. Wenn der ausgewählte Kanal durch ein Password geschützt ist, wird ein PopupMenu angezeigt. Nach Eingabe des richtigen Codes kann der ausgewählte Kanal angesehen werden. Möglich ist auch die Wahl eines anderen Kanals durch Navigieren mit den „▼“/▲"-Tasten. Mit der Bildlaufleiste in der Mitte wird die Position des angezeigten Kanals innerhalb der Gesamtliste dargestellt.

Favoriteliste

Mit den Favoritenlisten können Sie die Kanäle nach eigenen Wünschen in geeigneten Gruppen zusammenfassen. Nutzen Sie das Menu Programm>Programm bearbeiten

Drücken Sie die FAV-Taste, um die Favoritenliste zu öffnen. Sie können die Position der Kanäle in der Listéändern. Markieren Sie den gewünschten Kanalnamen und drücken Sie die TasteROT. Nutzen Sie die „▼“/“▲“-Tasten, um den Kanal zu verschiben, und drücken Sie (die OK-Taste zum Bestätigen.

Elektronischer Programmführer (EPG)

Um den Programmführer anzuzeigen, drucken Sie die EPG-Taste auf der Fernbedienung. Der Programmführer kann aus dem MenuProgramm>EPG geöffnet werden. Sie

finden hier Programminformationen über den jeweiligen Kanal in der 7-TAGE-EPG.

• Drücken Sie die „/“-Tasten, umzwischen den Kanalen zu navigieren.
• Drücken Sie die „▼" / “▲“-Tasten, um durch die Sendungen der ausgewählten Kanäle navigieren.

Beachten Sie, dass die Informationen zu Sendungen automatisch aktualisiert werden. Wenn in den Kanälen keine Informationen über Sendungen verfügbar sind, werden nur die Kanalnamen und die Daten angezeigt.

Erinnerung einstellen / Erinnerung abbrechen

Drücken Sie die OK- oder INFO-Tasten, um das Zeitplan-MENU zu öffnen. Sie konnen Erinnerungen für ausgewählte Sendungen mit Hilfe theseus Menü hinzufugen. Sie konnen außerdem zuvor auf die Beste hinzugefugte Erinnerungen bearbeiten oderlöschen. Markieren Sie eine Erinnerung auf der Beste. Drücken Sie die GRÜNE Taste zum Bearbeiten und die BLAUE Taste, um die ausgewählte Erinnerung zulöschen. Drücken Sie auf die EXIT/BACK-Taste, um zum Programmführung-MENU zurückzukehren.


Drücken Sie die MENU-Taste und wahlen Sie Bild aus der Liste mit Hilfe der „/“-Tasten auf der Fernbedienung. Klichen Sie die OKoder „-Taste zum Öffnen.Verschiedene Optionen stehen zur Auswahl: Bildformat, Auflösung.

Bildverhältnis

Die Kanäle konnen Programme im Breitbartformat übertragen, damit müssen die Set-Top-Box Einstellungen zur Ausgabe bei normalen bzw. Breitbart-TV-Geräten jeweils verschienen ausgegeben werden.

These Funktion definiert das Bildformat des angeschlossenen TV-Gerätes, damit TV-Sendungen korrekt angezeigt werden.

Sie können das Bildverhältnis entweder auf Automatisch, 16:9 Pillarboxformat, 16:9 Pan&Scan, 4:3 Letterbox, 4:3 Pan&Scan, 4:3 Voll- oder 16:9 Breitbartschirm einstellen.

Auflösung

Durch das Drucken der „< 一 >/<“-Tasten auf der Fernbedienung können Sie die HDMI-Auflösung auf 576i, 576P, 720P, 1080i oder 1080P (50 Hz) einstellen.

Kanalsuche

Drücken Sie die MENU-Taste und wahlen Sie Kanalsuche aus der Seite mit Hilfe der „<”/“-Tasten auf der Fernbedienung. Klichen Sie die OK- oder „▼"-Taste zum OffnenDrei Optionen stehen zur Auswahl: Autosuche, Manuelle Suche, Antennenleistungen.

Um eine automatische Kanalsuche zu starten, markieren Sie Autosuche, und drücken die OK- oder"-Taste.

Um eine manuelle Kanalsuche zu starten, markieren Sie Manuelle Sueche, und drucken die OK- oder"-Taste. Auf dem nachsten Bildschirm konnen Sie den Frequenzkanal einstellen und dann OK drucken, um die Sueche zu starten. Auf thism Bildschirm konnen Sie die Frequenz, Bandbreite, die Signalstarke und die Signalqualitatsswerte sehen.

Uhrzeit

Wahlen Sie Zeit im Hauptmenu, um die Zeiteinstellungen zu konfigurieren. Drucken Sie OK- oder die „ “-Taste, um diese aufzurufen.

Nutzen Sie die - bzw. ^ -Tasten, um die gewünschte Option zu markieren. Drücken Sie die / -Taste zum Einstellen.

Time Offset entweder auf Auto oder auf Manuell eingestellt werden, wenn Auto ausgewähl wird, ist die Time Zone-Option zum Einstellen nicht verfügbar. Um die Zeitzonen-Option einzustellen, muss Time Offset als Manuell eingestellt sein.

Die Länder-Region kann nicht eingestellt werden und zeigt die augenblickliche Region an. Ein Sleeptimer kann für die Nutzung des SleepElement eingestellt werden. Mit Hilfe diesen Elements können Sie Box so einstellen, dass diese sich nach einer bestimmten Zeit in den Sleep-Modus schaltet. 1, 2, 3, 4, 5 Stunden und Aus sind als Optionen verfügbar.

Mit Hilfe der Optionen des Untermenus Strom Ein/Aus können Sie die Box so einstellen, dass sich diese nach einer bestimmten Zeit ausschaltet. Markieren Sie Strom Ein/

Aus und drücken Sie die „-Taste, um die Untermenüoptionen anzuzeigen. Stellen Sie die Strom Ein- oder Strom Aus-Option auf Aktivieren und stellen Sie dann Zeit für Strom Ein oder Zeit für Strom aus wie gewünscht ein.

Option

Wahlen Sie Option im Hauptmenu, um die Zeiteinstellungen zu konfigurieren. Drucken Sie OK- oder die „ ^ -Taste, um diese aufzurufen.

OSD-Sprache: Zeigt die Sprache der Bildschirmenus an.Drucken Sie zum Wechseln der Sprache die 一 ^ 一 /“-Taste auf der Fernbedienung.

Untertitelsprache:Die Einstellung der Untertitelsprache erfolgt mit Hilfe der 一 ^ 一 / "Tasten. Um die Untertitel auszuschalten, stellen Sie Aus ein.

Audiosprache:Die Einstellung der Audiosprache erfolgt mit Hilfe der 一 ^ 一 /“-Tasten.

Digitalaudio:Um den Ausgabetyp Digitalaudio einzustellen, markieren Sie diese Option und drücken Sie die „<”/“>”-Taste.Die Optionen PCM und Komprimiert stehen zur Auswahl.

Audiobeschreibung: Sie können diese ausschalten oder auf einen Wert zwischen 1-32 stellen.

System

Drücken Sie die MENU-Taste und wahlen Sie System aus der Liste mit Hilfe der „<” / “>”-Tasten auf der Fernbedienung. Klichen Sie die OK- oder „<”-Taste zum Öffnen.Vier Optionen stehen zur Auswahl: Passwort einstellen, Auf Werkseinstellung zusücksetzen, Information und CA-MENU.

Password einstellen: Sie konnen das System und die Kindersicherung der Box einstellen. Markieren Sie die Option Password einstellen und drucken Sie die OK- oder “▶”-Taste, um das Hauptmenu aufzurufen. Wahlen Sie die Option, die Sie zürücksetzen möchten, um das neue Password einzugegeben. Geben Sie über die Zifferntasten das alte und das neue Password ein. Sie müssen das neue Password zur Bestätigung nochmals eingeben. Wenn beide Passwörter vierstig und identisch sind, wird das Password geändert. Das werkseitige Password ist für beide Optionen auf 0000 gestellt.

Wenn Sie die Password-Nummer ändern, sollenn Sie diese notieren und gut aufbewahren, bei Bedarf nachzusehen. Auf Werkeinstellungen zurücksetzen:Markieren Sie die Option Auf Werkeinstellungen zurücksetzen und drücken Sie die OK- oder "Taste, um aus die Werkeinstellungen zurückzusetzen. Sie sollenn zuerst das richtige Password eingeben. Zum Bestätigen und Fortfahren drucken Sie die OK-Taste oder drucken Sie EXIT, um abzubrechen.

Information: Markieren Sie die Option Information und drücken Sie die OK- oder “▶”-Taste, um Informationen über den Receiver anzuzeigen. Die Modell, die Software-Version und die Hardware-Version wird angezeigt.

CA-M Menu: Markieren Sie die Option CA-Menu und drucken Sie die OK- oder “▶”-Taste, um die Menü für den bedingten Zugang (CA) aufzurufen.

Weitere Informationen zu diesen Thema, finden Sie auf unserer Homepage: www.megasat.tv

USB

Drücken Sie die USB-Taste und wahlen Sie System aus der Liste mit Hilfe der „▲" / “▶”-Tasten auf der Fernbedienung. Klichen Sie die OK- oder „▼“-Taste zum Öffnen. Die USB-Menüoptionen werden angezeigt. Drei Optionen stehen zur Auswahl: Multimedia, Foto konfigurieren und Video konfigurieren.

Multimedia

Sie konnen die auf einem angeschlossen USB-Gerät gespeicherten Musik-, Video- und Bilddateien abspielen. Wahlen Sie Multimedia im USB-MENU mit Hilfe der Nach oben/ nach unten-Taste und drücken Sie die OK-Taste, den Bildschirm zur Medienauswahl anzuzeigen. Um auf die Menüoptionen für Multimedia zuzugreifen, drücken Sie die -Taste auf der Fernbedienung. Wahlen Sie den gewünschten Medientyp und drucken Sie OK, um fortzufahren.

Hinweis: Bestimmte USB-Geräte werden unter Umständen nicht Unterstützung. Wenn das USB-Speichergerät nach Ein-/Ausschalten oder nach der ersten Installation nicht erkannt wird, stecken Sie zuerst das USB-Gerät aus und schalten Sie die Set-Top-Box aus und wieder ein. Stecken Sie das USB-Gerät wieder in den USB-Eingang der Box ein.

Wiedergeben von Audiodateien:

Wahlen Sie Musik als gewünschten Medientyp und drucken Sie die OK-Taste. Wahlen Sie den Ordner, der die Musikdaten enthalt, wenn diese nicht im Root-Ordner gespeichert sind. Nur die verfügbaren Musikdaten werden angezeigt.

Taste OK: Gibt die ausgewählte Datei wieder.

▶ Taste: Gibt alle Mediendateien im Ordner beginnend mit der ausgewählten Datci wieder.
Taste: Stoppt die Wiedergabe der Datei.
Taste: Pause/Wiederaufnahme der Wiedergabe der Datei.
▶▶Taste: Schneller Vorlauf.
Taste: Schneller Rücklauf.

Anzeigen von JPEG-Dateien

Wahlen Sie Foto als gewünschten Medientyp und drucken Sie die OK-Taste. Wahlen Sie den Ordner, der die Bilddateien enthalt, wenn diese nicht im Root-Ordner gespeichert sind. Nur die verfügbaren Bilddateien werden angezeigt.

OK-Taste: Zeigt das ausgewählte Bild im Vollbildmodus an. Nach dem Drucken der OK-Taste können folgende Vorgänge ausgeführrt werden:

Rote Taste: Zoom

Grüne Taste: Drehen

Rückseite:Zurück zum vorherigen Ordner.

▶ Taste: Startet die Diashow mit allen Dateien im Ordner.

Blae Taste:Zeigt alle Bilder in der Vorschauansicht an.

Videodateien wiedergeben

Wahlen Sie Video als gewünschten Medientyp und drucken Sie die OK-Taste. Wahlen Sie den Ordner, der die Videodateien enthalt, wenn diese nicht im Root-Ordner gespeichert sind. Nur die verfügbaren Videodateien werden angezeigt.

▶ Taste: Gibt das ausgewählte Video wieder.
Taste: Stoppt die Wiedergabe des Videos.
Taste:Pause/Wiederaufnahme der Wiedergabe des Videos.
Schaltflächen: Schneller Vorlauf.
Schaltflächen: Schneller Rücklauf.

Rückseite:Zurück zum vorherigen Ordner.

Rote Taste: Schaltet zwischen Vorschau- und Vollbildmodus-Modus.

Foto konfigurieren

Wahlen Sie die USB-Option aus dem Hauptmenu. Wahlen Sie dann Foto konfigurieren und drucken Sie die OK- oder „-Taste. Folgende Optionen stehen zur Auswahl:

Diaschau-Zeit: Legen Sie ein Zeitinterval für jeder Dia fest. Die Option kann zwischen 1 und 8 Sekunden betragen.
Diaschau-Modus:Stellen Sie den Diaschau-Modus auf Zufall oder einen gewündschen von 0 bis 59.
Seitenverhältnis: Wenn die Option Beibehalten gewählt wurde, wird das Seitenverhältnis der Fotos nicht verändert. Wenn die Option Verwerfen gewählt wurde, wird das Seitenverhältnis der Fotos dem Seitenverhältnis des Bildschirm angepasst. Video konfigurieren
Wahlen Sie die USB-Option aus dem Hauptmenu. Wahlen Sie dann Video konfigurieren und drucken Sie die OK- oder -Taste. Folgende Optionen stehen zur Auswahr:
Untertitellegenschaften: Untertitel-Schriftgroße einstellen.
Untertitel-Hintergrundfarbe:Stellt die Hintergrundfarbe der Untertitel ein.
Untertitel-Schriftfarbe:Stellt die Untertitel-Schriftfarbe ein.

OSD-Meldungen

Kein Signal

Empfängt die Box kein Signal (wenn z. B. das Antennenkabel nicht angeschlossen ist), wird die Meldung „Kein Signal“ auf dem Bildschirm eingebrendet.

Kanalnavigation

Kanal-Tasten:Mit den Tasten P + /P -gelangen Sie zum nachsten bzw. vorgen Kanal in der Liste.

Zifferntasten: Durch Drücken einer numerischen Taste wird ein kleines Eingabefenster rechts oben auf dem Bildschirm eingebrendet. Nach Eingabe der ersten Ziffer wartet die Box 5 Sekunden, falls Sie die{nachste Ziffer eingeben möchten.Wenn in diesen 5 Sekunden keine weitere Ziffer eingegeben wird, schaltet der Receiver zur eingegebenen Kanalnummer.

Wenn eine Nummer eingegeben wurde, der kein Kanal gewiesen ist, wird die Meldung „Ungültiger Kanal" auf dem Bildschirm angezeigt.

Bei jedem Umschalten auf einen neuen Kanal oder wenn die Informationstaste (I) gedrückt wird, wird im unteren Bereich des Bildschirms ein Informationsbanner eingebrendet. Die Leiste in der Mitte das Banners zeigt die Dauer der aktuellen Sendung an. Das Kanalinfobanner zeigt an:

• Kanalnummer
• Name des Kanals
  Balken fur die Programmdauer.
• Name des laufenden Programms, Name des nachfolgenden Programms und deren Start- und Endzeiten.

Wenn auf einen gespersten Kanal gescheltet wird, ist ein Password erforderlich. Nach Eingabe des richtigen Passworts kann der ausgewählte Kanal angesehen werden. Zum Überspringen solch eines Kanals verwenden Sie die P+ / P-Tasten.

Wenn die V + / V -Tasten gedrückt werden, wird die Lautstärkenleiste angezeigt. Diese stellt das aktuelle Volume grafisch da.

Wird die Taste MUTE gedrückt, erscheint ein Symbol für die Stummschaltung am Bildschirm. Dieses Symbol wird solange angezeigt, bis die MUTE- oder die V + / V --Tasten werden. Die MUTE-Taste Funktioniert nicht, wenn ein Menu auf dem Bildschirm angezeigt wird.

Text anzeigen

Einige Kanäle haben Teletext-Sections die zusammen mit dem Fernsehprogramm ausgestraht werden.

Drücken Sie die Taste, um Teletext-Seiten zu aktivieren (falls vorhanden). Drücken Sie die Taste erneut, um den Standby-Modus zu verlassen.

Wenn Sie zwischen den Teletex-Seiten hinund herwechseln möchten, nutzen Sie die Navigations- (_^ / ^ ^ / ^ / ^ ) OK und die Farbstasten.

Hinweis:Bei aktivierten Untertiteln kann die Teletext-Seite nicht angezeigt werden.

Spezifikationen

ALLGEMEIN

Stromversorgung Settop-Box: 12V Gleichstrom - 220 - 240 V AC, 50-60Hz

Eingangsfrequency : 174MHz - 862 MHz

Leistungsaufnahme: 10,8 W (max)

Aktiver Antennenausgang: 5V - 50mA

Betriebstemperatur: 5^ bis +40^

Lagerungstemperatur: -20 °C bis +70 °C

Feuchtigkeit: 25 bis 75% relative Luftfeuchtigkeit

Abmessungen : 174,7 x 141,5 x 39,30mm

Gewicht: 270g

Standby-Leistungsaufnahme (Sparmodus): < 0,5W

USB

Stromlimit: 5V @ 500mA max

Fernbedienung

Übertragungsstandards:

MPEG2, MPEG4 DVB-T

MPEG2, MPEG4 HD DVB-T2

Demodulation:

• Symbolrate: COFDM mit 2K/8K FFT-Modus.
• Modulation:16-QAM - 64-QAM FEC für alle DVB-Modi (wird automatisch gefunden), 256-QAM für DVB-T2.

Video:

MPEG-1/2/4 Videodecoder

• Unterstützung ISO/IEC 13818-2 MPEG-2 MP@ HL Videodecodierung bis zu 1080p@30fps
• Unterstutz ISO/IEC 14496-2 MPEG-4 SP und ASP Videodecodierung bis zu 1080p@30fps

H.264 Decoder

• Unterstutz ITU-T H.264, ISO/IEC 14496-10 (Haupt-und Hoch-Profile bis hin zur Videodekodierung 4.1
• Unterstützung Auflösung bis hin zu 1080p@30fps
• H.265/HEVC Hauptprofil bis zu 1080 p 60 fps..

Audio:

• MPEG-1, MPEG-2 (Layer I/II), MP3, AC-3 (Dolby Digital), AAC-LC
• E-AC-3 (Dolby Digital Plus)
  -AAC,HE-AAC 5.1 Multikanaldekodierung
• Untersitz simultan HE-AAC-Decodierung und Transcodierung an AC-3
• AC-3-Stream Ausgabe über SPDIF
• Stereo-Audio-Beschreibung Decodierung
• RA8-LBR Decodierung

Mediaplayer:

Unterstutzte Dateien: mp3,ipeg,avi,mkv

Trick-Modus: Verfugbar

MP3 ID3 Tag-Unterstützung: Verfügbar

Mpeg4-Datei und MKV-Wiedergabe: Ver用户提供

Drehen: Verfugbar

MARKENZEICHENANERKENNUNG

Hergestellt unter der Lizensz der Dolby Laboratories. Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

Fehlersuche und -behebung

FEHLER	Mögliche Ursachen	Was ist zu tun?
Die Standby-LED leuchtet nicht.	Das Adapterkabel ist nicht angeschlossen.	Prüfen Sie, ob das Adapterkabel mit einer Netzsteckdose verbunden ist.
Kein Bild oder Ton	Kein Signal oder Signal zu schwach.	Überprüfen Sie die Antonne und die A/V HDMI-Anschlüsse.
Die Einstellungen, die Sie in den Menüs vorgenommen haben, wurden nicht übernommen.	Die digitale Settop-Box wurde vom Netz getrennt und vorher nicht in den Standby-Modus geschaltet.	Warten Sie, bis das Gerät in den Standby-Modus gewechselt hat, bevor Sie es vom Netz trennen.
Die Fernbedienung funktioniert nicht.	Die digitale Set-Top-Box ist im Standby-Modus.Die Fernbedienung wird nicht ordnungsgemäß ausgerichtet.Batterien sind leer.	Drücken Sie die Standby-Taste.Stellen Sie safer, dass die Gerätevorderseite nicht blockiert ist.Wechseln Sie die Batterien aus.
Sie haben den Kanalspercode vergessen.		Bitte wenden Sie sich an ihren Händler oder Kundendienst.
Video ist bei HDMI-Ausgabe OK, aber Audio nicht	Die HDMI-Übertragung ist gestört.	Stcken Sie TV und STB möglichstig aus und wieder ein.

Konformitätsinformation

Der Receiver entspricht den folgenden Standards und Normen:

Der Satellitenreceiver entspricht den folgenden NormenIn Bezug auf die Konformität mit den grundlegenden Anforderungen und den relevanten Vorschriften entspricht these Gerät der EMC-Richtlinie 2014/30/EU sowie der Richtlinie 2014/35/EU für Niederspannungsgeräte. Anforderungen für umweltgerechte Gestaltung energieverbrauchsrevanter Produkte (Richtlinie 2009/125/EC nach der Durchführungsverordnung Nr. 642/2009).

EN 55013:2001+A1:2003+A2:2006

EN 55022:2010/AC:2011 - Klasse B

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2008

EN 5020:2007+A11:2011

EN 55024:2010

IEC60065:2001+A1:2005+A2:2010

EN60065:2002+A1:2006+A11:2008+A2:2010

+A12:2011

Megasat Werke GmbH

Industriestraße 4a

D-97618 Niederlauer

WARNING

Dies ist ein Produkt der Klasse A. Im Hausgebrauch kann these Produkte Funktionstörungen verursachen. In this fall muss der Benutzer unter Umständen entsprechende Maßnahmen ergreifen.
