Produkttyp	Automatische Kaffeemaschine
Marke	NEFF
Modell	C77V60N01
Abmessungen (H x B x T)	454 x 594 x 535 mm
Gewicht	25,9 kg
Stromversorgung	220-240 V, 50-60 Hz, 1700 W
Maximaler Pumpendruck	19 bar
Wassertankkapazität	2,5 L
Fassungsvermögen des Kaffeebohnenbehälters	1000 g
Mahlwerktyp	Keramik
Getränkezubereitung	Espresso, Kaffee, Cappuccino, Latte Macchiato, Café au Lait, Milchschaum, Heiße Milch, Heißes Wasser
Sonderfunktionen	Doppelmahlung, MyCoffee (einstellbare Mengen), Pulverkaffeezubereitung, Zwei Tassen gleichzeitig
Individuelle Einstellungen	Aroma (5 Stufen), Menge, Mahlgrad, Kaffeetemperatur, Wasserhärte, Auto-Abschaltung
Auszugsystem	Automatischer Schrankauszug (2 Positionen)
Pflege	Tägliche Reinigung, automatische Spülung, Reinigung des Milchaufschäumers (spülmaschinengeeignet), Reinigung der Brühgruppe
Serviceprogramme	Entkalkung, Reinigung, Calc'n'Clean
Wasserfilter	Optional, mit Wechselerinnerung
Sicherheit	Automatische Abschaltung, Verbrennungsschutz, Sicherheitshinweise
Mitgeliefertes Zubehör	Messlöffel, Milchschlauch, Milchbehälter, Milchaufschäumer, Wasserfilter, Fett, Wasserhärteteststreifen, Merkblatt
Garantie	Gemäß den Bedingungen des Händlers

Häufig gestellte Fragen - C77V60N01 NEFF

Wie bereite ich einen Cappuccino mit der NEFF C77V60N01 zu?

Für einen Cappuccino verwenden Sie kalte Milch (mindestens 1,5 % Fett). Nehmen Sie den Milchaufschäumer (19) heraus und schließen Sie den Milchschlauch (12) an. Stellen Sie einen Milchbehälter daneben und führen Sie den Schlauch ein. Wählen Sie Cappuccino mit der Navigationstaste (4). Stellen Sie das gewünschte Aroma und die Menge ein, drücken Sie dann Start/Stop (6). Die Maschine bereitet zuerst den Milchschaum und dann den Kaffee zu.

Wie reinige ich den Milchaufschäumer nach dem Gebrauch?

Führen Sie nach jedem Gebrauch eine kurze Spülung durch: Wählen Sie im Menü Kurz spülen und drücken Sie Start/Stop. Stellen Sie eine Tasse unter den Aufschäumer, das Wasser spült das System. Für eine gründliche Reinigung zerlegen Sie den Aufschäumer (19a, 19b) und waschen Sie die Teile von Hand oder in der Spülmaschine. Montieren Sie ihn wieder und setzen Sie ihn ein.

Wie stelle ich den Mahlgrad ein?

Achtung: Ändern Sie die Einstellung nur, während das Mahlwerk läuft. Ziehen Sie die Maschine vollständig heraus, wählen Sie Espresso und starten Sie die Zubereitung. Während das Mahlwerk läuft, drehen Sie den Wahlschalter (11) oben an der Maschine: Nach links für feineren Mahlgrad, nach rechts für gröberen. Die Änderung ist ab der zweiten Tasse spürbar.

Was tun, wenn die Meldung 'Bitte entkalken' erscheint?

Drücken Sie die i-Taste (1) 3 Sekunden lang, um in die Einstellungen zu gelangen. Wählen Sie Entkalken und drücken Sie Start/Stop. Befolgen Sie die Anweisungen auf dem Bildschirm: Leeren Sie die Abtropfschale, stellen Sie ein Gefäß unter den Aufschäumer, entfernen Sie den Wasserfilter falls vorhanden, gießen Sie 0,5 L lauwarmes Wasser mit zwei Entkalkungstabletten in den Tank. Das Programm dauert etwa 20 Minuten.

Wie verwende ich Pulverkaffee in dieser Maschine?

Öffnen Sie die Kaffeeschublade (10). Verwenden Sie maximal zwei gestrichene Messlöffel gemahlenen Kaffee (keine Bohnen oder löslichen Kaffee). Schließen Sie die Schublade. Wählen Sie im Menü das Getränk mit der Option Pulverkaffee. Wählen Sie die Menge und starten Sie die Zubereitung. Für eine zweite Tasse fügen Sie erneut Pulverkaffee hinzu.

Wie bereite ich zwei Tassen gleichzeitig zu?

Stellen Sie zwei Tassen unter die beiden Ausläufe (20). Wählen Sie Espresso oder Kaffee mit der Navigationstaste. Stellen Sie das Aroma ein, gehen Sie dann mit der Taste (5) zur Menge. Verwenden Sie die Taste (4), um 2 kleine Tassen, 2 mittlere Tassen oder 2 große Tassen auszuwählen. Drücken Sie Start/Stop. Die beiden Tassen werden nacheinander befüllt.

Wie groß ist der Wassertank und wie fülle ich ihn?

Der Wassertank (8) hat ein Fassungsvermögen von 2,5 L. Zum Befüllen ziehen Sie die Maschine heraus (Auszugsposition 1), nehmen Sie den Tank nach oben ab, spülen Sie ihn aus und füllen Sie ihn mit frischem Wasser bis zur Markierung max. Setzen Sie ihn senkrecht wieder ein und drücken Sie ihn ganz hinein.

Wie stelle ich die Wasserhärte ein?

Bestimmen Sie die Wasserhärte mit dem mitgelieferten Teststreifen. Drücken Sie i (1) 3 Sekunden lang, navigieren Sie mit den Tasten (2) und (5) zu Wasserhärte, und stellen Sie dann mit der Navigationstaste (4) die Stufe (1 bis 4) ein. Die richtige Einstellung ermöglicht es der Maschine, den Zeitpunkt der Entkalkung korrekt anzuzeigen.

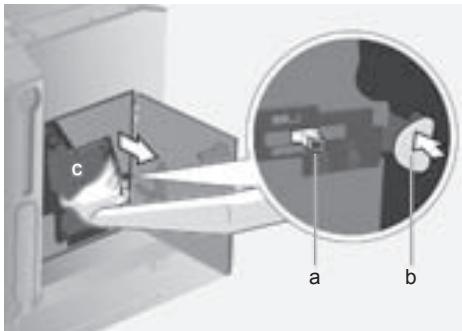

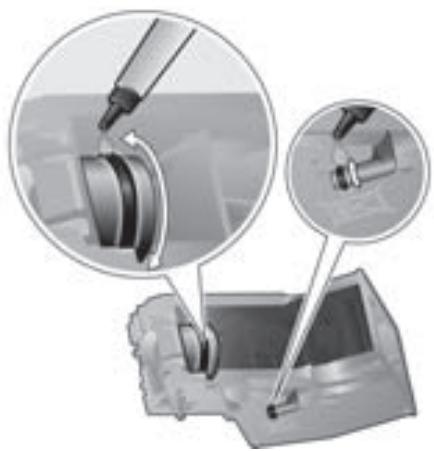

Wie reinige ich die Brühgruppe?

Schalten Sie die Maschine in den Eco-Modus und schalten Sie sie mit dem Schalter (7) aus. Öffnen Sie die Klappe (14) mit dem Klappenöffner (15). Schieben Sie den roten Verriegelungsschieber (a) nach vorne, drücken Sie den roten Knopf (b) und nehmen Sie die Brühgruppe (c) an den Aussparungen heraus. Spülen Sie sie gründlich unter fließendem Wasser ohne Reinigungsmittel. Wischen Sie das Innere der Maschine ab, lassen Sie es trocknen und setzen Sie alles wieder zusammen. Schmieren Sie die Dichtungen mit dem Spezialfett (Art.-Nr. 311368).

Was tun bei der Meldung 'Brühgruppe reinigen'?

Diese Meldung zeigt an, dass die Brühgruppe verschmutzt ist. Befolgen Sie das Reinigungsverfahren in der Anleitung: Entnehmen Sie die Brühgruppe, spülen Sie sie mit Wasser und trocknen Sie sie. Überprüfen Sie auch, ob Sie nicht mehr als zwei Messlöffel gemahlenen Kaffee verwendet haben. Wenn der Mechanismus schwergängig ist, tragen Sie Spezialfett auf.

BEDIENUNGSANLEITUNG C77V60N01 NEFF

Lieferumfang (siehe Seite 6)

Die nachstehenden Bedingungen, die Voraussetzungen und den Umfang unserer Garantieleistung beschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für dieses Gerät leisten wir Garantie gemäß den nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektronischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder fremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt werden.

Geräte, die zumutbar (z.B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.

Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

1. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geleistet.
2. Garantieleistungen bewirken weder eine Veränderung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
3. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, sofern wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen der Werkskundendienst und unsere Servicepartner zur Verfügung.

Neff GmbH

Carl-Wery-Str. 34 / 81739 München // Germany

(EUR 0,14/Min. DTAG)

Internet: www.neff.de

Kundendienst-Zentren · Central-Service-Depots · Service Après-Vente · Servizio Assistenza · Centrale Serviziostati · Asistencia técnica · Serviceværksteder · Apparatservice · Huolto

DE Deutschland, Germany

BSH Hausgeräte Service GmbH Zentralwerkstatt für

kleine Hausgeräte

Trautskirchener Straße 6-8

90431 Nürnberg

Online-Auftragsstatus, Pickup-Service für Kaffeevollautomaten

und viele weitere Infos unter: www.neff.de

Reparaturservice*

(Mo-Fr: 8:00-18:00 Uhr erreichbar)

Tel.: [phone]

mailto:[e-mail]

Ersatzteilbestellung*

(365 Tage rund um die Uhr erreichbar)

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

*) 3,9 Ct./Min. aus dem Festnetz,

Mobilfunk max. 0,42 €/Min.

AU Australien

Sampford & Staff Pty. Ltd. 421 Smith Street

Fitzroy, Victoria 3065

Tel.: [phone]

Fax: [phone]

www.sampford.com.au

BE Belgien, Belgique, Belgium

BSH Home Appliances S.

... zum Kauf dieses Produktes. Mit diesem ein- und ausfahrbaren Espresso-Vollautomaten haben Sie ein hochwertiges und modernes Küchengerät erworben; es vereint innovative Technik, eine Vielzahl von Funktionen und Bedienkomfort.

Sie können damit spielend leicht und schnell verschiedene wohlschmeckende Heißgetränke frisch bereiten - ob eine traditionelle Tasse Kaffee, einen bekömmlichen Milchkaffee oder Latte Macchiato, einen cremigen Cappuccino oder einen kräftigen Espresso. Gleichzeitig bietet Ihnen das Gerät zahlreiche Möglichkeiten, es ganz Ihrem individuellen Geschmack anzupassen.

Damit Sie den Espresso-Vollautomaten mit all seinen Möglichkeiten und Funktionen auch zuverlässig und sicher nutzen können, machen Sie sich bitte vertraut mit seinen Bestandteilen, Funktionen, Anzeigen und Bedienelementen. Diese Gebrauchsanleitung möchte Ihnen dabei helfen. Nehmen Sie sich daher bitte etwas Zeit und lesen Sie sie, bevor Sie das Gerät in Betrieb nehmen.

Zur Verwendung dieser Gebrauchsanleitung

Die Umschlagseite dieser Anleitung können Sie vorne ausklappen. Dort finden Sie mit Nummern bezeichnete Geräteillustrationen, auf die in dieser Anleitung immer wieder verwiesen wird. Beispiel: „Wassertank (8)".

Wenn Sie die Seite ausgeklappt lassen, können Sie immer schnell nachsehen, egal wo in der Anleitung Sie sich gerade befinden.

Displayanzeigen und Tastenbeschriftungen werden in dieser Anleitung in einer anderen Schrift dargestellt als die, die Sie gerade lesen. So können Sie erkennen, dass es sich um einen Text handelt, der am Gerät angezeigt wird oder aufgedruckt ist: Beispiel: Espresso

Dem Gerät ist eine Kurzanleitung beigelegt, in der Sie die wichtigsten Funktionen schnell nachschlagen können. Sie kann rechts außen am Gerät aufbewahrt werden.

Inhalt

5 Sicherheitshinweise

6 Lieferumfang

6 Aufbau und Bestandteile

7 Bedienelemente und Anzeige

7 Netzschalter O/I

7 Menü und Display

8 Auszugssystem

9 Zubehör

9 Displaymeldungen

10 Inbetriebnahme

10 Allgemeines

10 Sparmodus

10 Gerät in Betrieb nehmen

11 Getränkezubereitung

11 Getränkeauswahl 12 Doppelmahlung 12 Ein Beispiel 13 Zubereitung mit Kaffeepulver 13 Zubereitung mit Milch 14 Zwei Tassen auf einmal 15 My coffee 16 Milchschaum und warme Milch zubereiten 16 Heißwasser beziehen

17 Informationen und Einstellungen

17 Informationen am Display 17 Einstellungen am Display 18 Füllmenge anpassen 19 Mahlgrad einstellen 19 Wasserhärte ermitteln 20 Tipps zum Energiesparen

20 Tägliche Pflege und Reinigung

20 Tägliche Pflege 21 Milchsystem reinigen 22 Brüheinheit reinigen

23 Serviceprogramme

24 Entkalken 25 Reinigen 25 Calc'n'Clean

27 Zubehör, Lagerung, Entsorgung, Garantie

27 Zubehör 27 Lagerung 27 Entsorgung 27 Garantie

28 Einfache Probleme selbst beheben

30 Technische Daten

Sicherheitshinweise

Lesen Sie diese Gebrauchsanleitung vor der Benutzung des Gerätes sorgfältig durch, handeln Sie danach und bewahren Sie sie auf. Beachten Sie auch die beiliegende Kurzanleitung.

Dieser Espressovollautomat ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z.B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

Er darf nur mit Frischwasser sowie mit den in dieser Anleitung beschriebenen Mitteln (Kaffee, Reinigungs-/Entkalkungsmittel) befüllt werden.

Gerät nur in Innenräumen und bei Raumtemperatur verwenden. Personen (auch Kinder) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen dürfen das Gerät nicht bedienen, außer sie werden beaufsichtigt oder haben eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist.

Kinder vom Gerät fernhalten. Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.

Stromschlaggefahr! Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben. Gerät nicht benutzen, wenn Gerät oder Zuleitung beschädigt ist. Im Fehlerfall das Gerät sofort mit dem Netzschalter vom Netz trennen. Anschließend den Netzstecker ziehen. Gerät nicht öffnen oder auseinanderbauen. Netzkabel niemals in Wasser tauchen. Reparaturen am Gerät, z.B. eine beschädigte Zuleitung auswechseln, dürfen nur durch unseren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden.

Verletzungsgefahr! Nicht in das Mahlwerk greifen.

Verbrennungsgefahr! Der Milchschäumer für Milch/Heißwasser wird sehr heiß.

Nach Benutzung zuerst abkühlen lassen und erst dann berühren.

Verletzungsgefahr! Gerät vorsichtig aus dem Einbaumöbel herausziehen und einschieben, damit Finger nicht eingeklemmt werden.

Lieferumfang

siehe Übersichtsbild am Anfang der Anleitung

• ESPRESSOVOLLAUTOMAT C77V60N2 • Gebrauchsanleitung • Filteranleitung • Montageanleitung • Pulverlöffel • Milchschlauch • Kurzanleitung • Milchbehälter • Wasserfilter • Fett (Tube) • Wasserhärtestreifen • Milchschäumer

Aufbau und Bestandteile

(Siehe Illustration auf der ausklappbaren vorderen Innenseite dieser Anleitung)

1 Taste i (Informationen/Einstellungen) 2 Wahltaste Δ (nach oben) 3 Display 4 versenkbarer Schwenkknopf 5 Wahltaste ∇ (nach unten) 6 Taste Start/Stop ▷/□ 7 Netzschalter O/I 8 herausnehmbarer Wassertank 9 Bohnenbehälter mit Aromadeckel 10 Pulverschublade (Kaffeepulver/Reinigungstablette) 11 Drehwähler für Mahlgrad 12 Milchschlauch 13 Pulverlöffel 14 Tür zur Brüheinheit 15 Türöffner zur Brüheinheit 16 Auslösetaste für den Auszug 17 Milchbehälter 18 Tropfschaleneinheit 19 herausnehmbarer Milchschäumer (Milch-/Heißwasserbezug) 20 höhenverstellbarer Kaffeeauslauf

Bedienelemente und Anzeige

Netzschalter O/I

Mit dem Netzschalter O/I (7) wird das Gerät eingeschaltet oder vollständig ausgeschaltet (Stromzufuhr wird unterbrochen). Im „Sparmodus" leuchtet im Display eine LED auf.

Wichtig:

Den Netzschalter während des Betriebs nicht betätigen. Gerät erst abschalten, nachdem Sie es durch Versenken des Schwenkknopfes in den „Sparmodus" geschaltet haben. Dadurch wird das Gerät automatisch gespült.

Menü und Display

Um Ihnen die Bedienung des Gerätes so einfach wie möglich zu machen und gleichzeitig eine Vielzahl von Funktionen zur Verfügung zu stellen, ist das Gerät mit einer leicht verständlichen Menüführung ausgestattet. Damit können Sie mit nur wenigen Bedienschritten aus einer Fülle von Möglichkeiten wählen, wenn Sie sich kurz damit vertraut gemacht haben. Das Display zeigt die jeweils von Ihnen getroffene Programmauswahl und informiert Sie, beispielsweise wenn Sie Wasser oder Kaffee einfüllen oder ein Serviceprogramm ausführen müssen. Im Folgenden wird die grundlegende Menübedienung beschrieben.

1 i: Wenn Sie i kurz antippen, werden Ihnen Informationen angezeigt (siehe „Informationen am Display"). Wenn Sie i länger als drei Sekunden gedrückt halten, gelangen Sie in das Einstellungsmenü (siehe „Einstellungen am Display"). 2 Δ: Damit kann im Display (3) nach oben navigiert werden. Die Schrift des gerade aktiven Menüpunktes ist größer. 3 Display: Das Display zeigt durch Symbole und Texte Einstellungen, laufende Vorgänge und Meldungen an. 4 Versenkbarer Schwenkknopf: Nicht versenkt: Das Gerät ist eingeschaltet. Nach dem Einsatz spült das Gerät, außer es ist noch warm vom letzten Betrieb.

Versenkt: Das Gerät befindet sich im „Sparmodus“. Nachdem das Gerät in den „Sparmodus“ geschaltet wurde, spült es, außer es wurde vorher kein Kaffee bezogen.

Das Gerät ist betriebsbereit, wenn im Display (3) das Menü für die Getränkeauswahl zu sehen ist.

Durch Schwenken des Schwenkknopfes können Einstellungen (z. B. Kaffeestärke oder -menge) vorgenommen und geändert werden.

Das Gerät erkennt auch im „Sparmodus" die Entnahme der Tropfschaleneinheit (18).

5 ∇: Damit kann im Display (3) nach unten navigiert werden. Die Schrift des aktiven Menüpunktes ist größer. 6 Start/Stop ▷/■: Die Getränkebereitung oder ein Serviceprogramm startet. Durch erneutes Drücken von ▷/■ (6) während der Getränkebereitung kann der Bezug vorzeitig gestoppt werden.

Auszugssystem

Das Gerät kann aus dem Einbaumöbel automatisch herausgefahren werden. Dazu:

Auslösetaste (16) drücken (Gerät muss dazu eingeschaltet sein) oder

Abstellfläche abnehmen und am nun zugänglichen Griff darunter ziehen:

Das Gerät fährt selbstständig in Auszugsposition 1.

In dieser Position können Wasser, Bohnen, Kaffeepulver und Reinigungs-/Entkalkungstabletten eingefüllt sowie das Zubehör an der rechten Geräteseite entnommen werden.

Um das Gerät ganz herauszufahren:

nochmals Auslösetaste (16) drücken und das Gerät von Hand in Position 2 herausziehen oder Gerät am Griff ganz herausziehen. In der Auszugsposition 2 können die Brüheinheit entnommen und der Mahlgrad verstellt werden.

Auszugsposition 1

Auszugsposition 2

Danach das Gerät wieder bis zum Anschlag in das Einbaumöbel zurückschieben.

Während des Brühvorgangs ist das automatische Herausfahren gesperrt.

Zubehör

Der Espresso-Vollautomat hat besondere Fächer, um Zubehörteile (12, 13) und Kurzanleitung am Gerät zu verstauen. Diese befinden sich auf der rechten Seite und sind zugänglich, wenn das Gerät in Auszugsposition 1 herausgezogen ist.

Displaymeldungen

Im Display werden Ihnen außer dem aktuellen Betriebszustand verschiedene Meldungen angezeigt, die Ihnen Zustandsinformationen geben oder mitteilen, wenn Ihr Eingreifen erforderlich ist. Sobald Sie die erforderliche Maßnahme ausgeführt haben, verschwindet die Meldung und es wird wieder das Menü für Getränkeauswahl angezeigt.

Informationen:

Displaymeldung	Bedeutung
Wassertank bald leer	Wassertank muss bald gefällt werden
Bohnenbehälter bald leer	Bohnenbehälter muss bald gefällt werden
Untertemperaturitte warten	Gerät heizt auf;itte haben Sie noch einen Moment Geduld
Sie konnen Ihr Getränk jetzt entnahmen	Das Getränk kann entnommen werden

Aufforderungen zum Handeln:

Displaymeldung	Was Sie tun müssen
Wassertank füllen	Wassertank füllen
Wassertank einsetzen	Wassertank einsetzen
Wassertank prüfen	Wassertank ent- nehmen und korrekt einsetzen
Tropfschale einsetzen	Tropfschale einsetzen
Tropfschale leeren	Tropfschale leeren und reinigen
Bohnenbehälter füllen	Bohnenbehälter füllen
Milchschaumer aufsetzen	Milchschaumer aufsetzen
Brüheinheit einsetzen	Brüheinheit ein- setzen und Tür schließen
Tür schliessen
Brüheinheit reinigen	Brüheinheit reinigen
Service - Filter wechseln	Wasserfilter wechseln
Service - Entkalken	Serviceprogramm „Entkalken“ ausführten
Service - Reinigen	Serviceprogramm „Reinigen“ ausführten
Service - Calc'n'DClean	Serviceprogramm „Calc'n'DClean“ ausführten
Kurzspäulen Milch- system → D/□	Milchsystem reinigen

Inbetriebnahme

Allgemeines

Nur reines Wasser ohne Kohlensäure und vorzugsweise Espresso- oder Vollautomaten-Bohnenmischungen in die entsprechenden Behälter füllen. Keine glasierten, karamellisierten oder mit sonstigen zuckerhaltigen Zusätzen behandelte Kaffeebohnen verwenden; sie verkleben die Brüheinheit. Bei der ersten Benutzung oder wenn das Gerät längere Zeit nicht in Betrieb war, hat die erste Tasse Kaffee noch nicht das volle Aroma.

Nach Inbetriebnahme des Espressovollautomaten wird eine feinporige und standfeste „Crema“ erst nach dem Bezug einzelner Tassen dauerhaft erreicht.

Der Espresso-Vollautomat ist ab Werk mit den Standardeinstellungen für optimalen Betrieb programmiert. Das Gerät schaltet nach einer Stunde automatisch in den „Sparmodus“. Diese Einstellung kann wie weitere andere geändert werden (siehe „Auto off in“ im Kapitel „Einstellungen am Display“).

Sparmodus

Ist keine Tropfschale eingesetzt, kann das Gerät nicht eingeschaltet werden und es fließt kein Wasser aus dem Kaffeeauslauf. Die Meldung „Tropfschale einsetzen“ erscheint. Diese Meldung erscheint auch, wenn die Tropfschale während des „Sparmodus“ herausgezogen wird. Die Meldung erlischt, wenn die Tropfschale wieder eingesetzt wird. Das Gerät befindet sich wieder im Sparmodus.

Den Netzschalter während des Betriebs nicht betätigen. Gerät erst abschalten, wenn es im „Sparmodus“ ist, damit automatisch gespült wird.

Gerät in Betrieb nehmen

1. Netzschalter (7) drücken.

1. Im Display erscheint die Sprachauswahl:

Einstellungen
Sprache
Deutsch	English

1. Den versenkten Schwenkknopf (4) drücken und die gewünschte Sprache auswählen, in der die weiteren Display-Texte erscheinen sollen.

Es stehen folgende Sprachen zur Auswahl:

Deutsch Português

English Dansk

Русский Norsk

Nederlands Suomi

Français Česky

Italiano Türkçe

Svenska Magyar

Español Ελληνικά

Polski Български

1. ▷ / □ (6) drücken; die ausgewählte Sprache ist gespeichert.

Sie können die Spracheinstellung später jederzeit verändern (siehe „Einstellungen am Display“).

1. Gerät ausfahren (siehe „Auszugssystem“).
2. Wassertank (8) nach oben herausziehen, ausspülen und mit frischem, kaltem Wasser füllen. Die Markierung „max“ beachten.
3. Den Wassertank (8) gerade einsetzen und ganz nach unten drücken.

Täglich frisches Wasser in den Wassertank füllen. Es sollte immer ausreichend Wasser für den Betrieb des Gerätes im Wassertank sein.

1. Bohnenbehälter (9) mit Kaffeebohnen füllen (Zubereitung mit Kaffeepulver: siehe Seite 13).
2. Gerät wieder in das Einbaumöbel einschieben.
3. Das Gerät heizt nun auf und spült, etwas Wasser läuft aus dem Kaffeeauslauf. Im Display erscheint das Menü für Getränkeauswahl:

1. Wasserhärte einstellen (siehe „Einstellungen im Display").

Getränkezubereitung

Getränkeauswahl

Im Menü für die Getränkeauswahl können Sie mit dem Schwenkknopf (4) Ihr Getränk wählen:

Espresso

Kaffee

normal

mittlere Tasse

Espresso

Kaffee

Latte Macchiato

zu gleichen Teilen Espresso und Milchschaum; wird mit Milch aufgefüllt; wird bevorzugt in einem hohen Glas gereicht; Cappuccino

1/3 Espresso + 1/3 Milch + 1/3 Milchschaum; wird bevorzugt in einer Tasse gereicht; Milchkaffee

1/2 Kaffee + 1/2 Milch; wird bevorzugt in einer weiten Tasse gereicht;

My coffee

Milchschaum

Warme Milch

Heißwasser

Kurzspülen

Bei den meisten Getränkearten können Sie mit den Tasten Δ (2) und ∇ (5) weitere Optionen auswählen, z. B. Kaffeestärke und -menge. Die jeweils verfügbaren Optionen werden immer unter der Getränkeart angezeigt. Innerhalb der mit Δ (2) und ∇ (5) gewählten Optionen können Sie dann mit dem Schwenkknopf (4) Einstellungen vornehmen.

Bei der Kaffeebereitung haben Sie folgende Möglichkeiten:

Kaffeestärke:

Δ mild

normal

stark

doppelstark

doppelstark extra

Kaffeemenge:

Klein

mittel

groß

Doppelmahlung

Je länger der Kaffee gebrüht wird, desto mehr Bitterstoffe und unerwünschte Aromen werden gelöst. Geschmack und Bekömmlichkeit des Kaffees werden dadurch beeinträchtigt. Für die Stärkeeinstellungen doppelstark und doppelstark extra verfügt ihr Espresso-Vollautomat deswegen über eine spezielle Doppelmahl-Funktion. Nach der Hälfte der zubereiteten Menge wird erneut Kaffeepulver gemahlen und gebrüht, so dass jeweils nur die wohlschmeckenden und gut bekömmlichen Aromastoffe gelöst werden.

Diese Funktion ist verfügbar für folgende

Getränke:

Kaffee (1 Tasse)

Cappuccino (1 Tasse)

Milchkaffee (1 Tasse)

My coffee (1 Tasse)

Espresso (1 Tasse, mittel und groß)

Ein Beispiel

Nehmen wir an, Sie möchten sich eine große Tasse milden Kaffee aus Bohnen bereiten.

1. Stellen Sie eine Tasse unter den Kaffeeauslauf (20).

1. Schwenken Sie den Schwenkknopf (4) so oft, bis in der Mitte der oberen Zeile Kaffee angezeigt wird (die Schrift der aktiven Einstellung ist größer).

1. Drücken Sie nun einmal (5), um zur Stärkeeinstellung zu gelangen.

Die Stärkeeinstellung ist hervorgehoben.

Kaffee
mild	normal	stark
mittlere Tasse

1. Schwenken Sie den Schwenkknopf (4) nach links, bis in der Mitte mild groß erscheint.

Kaffee
mild	normal
mittlere Tasse

1. Drücken Sie erneut (5), um zur Mengeneinstellung zu gelangen. Nun ist die Mengeneinstellung hervorgehoben.

Kaffee
mild
kleine Tasse	mittlere Tasse	große Tasse

1. Schwenken Sie den Schwenkknopf (4) nach rechts, bis in der Mitte große Tasse steht.

1. Drücken Sie / (6).

Ihr gewählter Kaffee wird zubereitet. Auf dieselbe Weise können Sie auch andere Kaffeearten in anderen Stärken und Mengen bereiten.

Bei den Stärkeeinstellungen doppelstark und doppelstark extra brüht das Gerät zweimal hintereinander. Warten Sie, bis der Vorgang komplett abgeschlossen ist.

Zubereitung mit Kaffeepulver

Dieser Espresso-Vollautomat bietet auch die Möglichkeit, Kaffee aus Kaffeepulver zuzubereiten. Zur Dosierung ist ein Pulverlöffel beigefügt.

1. Fahren Sie das Gerät heraus und entnehmen Sie den Pulverlöffel.
2. Die Pulverschublade (10) öffnen.

1. Maximal zwei gestrichene Löffel Kaffeepulver einfüllen.

Keine Bohnen und keinen löslichen Kaffee einfüllen.

1. Die Pulverschublade wieder schließen.
2. Gerät wieder einfahren.
3. Mit dem Schwenkknopf (4) Getränk und Menge wählen:

1. Tasse unter den Kaffeeauslauf (20) stellen.

1. ▷ / □ (6) drücken.

Der Kaffee wird gebrüht und läuft anschließend in die Tasse(n). Für eine weitere Tasse Kaffee erneut Kaffeepulver einfüllen und den Vorgang wiederholen. Wird innerhalb von 90 Sekunden kein Kaffee bezogen, entleert sich die Brühkammer automatisch, um einer Überfüllung vorzubeugen. Das Gerät spült.

Zubereitung mit Milch

Für einen optimalen Milchschaum bevorzugt kalte Milch mit einem Fettgehalt von mindestens 1,5 % verwenden.

1. Kaffeeauslauf (20) nach unten schieben. Abdeckklappe abnehmen und Milchschäumer (19) herausziehen:

1. Gerät ausfahren (siehe „Auszugssystem").
2. Den mitgelieferten Milchschlauch entnehmen und mit dem Anschlussende am Milchschäumer (19) anschließen.

1. Milchschäumer (19) aufstecken und Milchschlauch (12) in die Kerbe drücken.

1. Abdeckklappe schließen.
2. Gerät wieder einfahren.
3. Gefäß mit Milch unter dem Milchschäumer abstellen. Milchschlauch in das Gefäß einfahren. Das eingekerbte Ende des Milchschlauchs soll in die Milch eintauchen.

1. Tasse oder Glas unter den Kaffeeauslauf stellen.
2. Latte Macchiato, Cappuccino, Milchkaffee oder My Coffee (Ihre individuelle Kaffee-Milch-Mischung) durch Schwenken des Schwenkknopfs (4) auswählen. Im Display werden das gewählte Getränk sowie die Einstellung der Kaffeestärke und Kaffeemenge für dieses Getränk angezeigt.

Kaffee	Latte Macchiato	Cappuccino
	normal
	mittleres Glas

1. Einstellungen für Stärke und Menge vornehmen.
2. ▷ / □ (6) drücken. Zuerst wird nun Milch angesaugt, zubereitet und in die Tasse bzw. das Glas gefördert. Sofort danach wird der Kaffee vorgebrüht und läuft anschließend in die Tasse bzw. das Glas.

Bei den Stärkeeinstellungen doppelstark und doppelstark extra brüht das Gerät zweimal hintereinander. Warten Sie, bis der Vorgang komplett abgeschlossen ist.

Getrocknete Milchreste sind schwer zu entfernen, deshalb nach jeder Benutzung das Milchsystem reinigen (siehe „Milchsystem reinigen“).

Zwei Tassen auf einmal

1. Zwei Tassen unter die beiden Kaffeeausläufe links und rechts stellen.

1. Mit dem Schwenkknopf (4) Espresso oder Kaffee wählen. Mit ∇ (5) und dem Schwenkknopf (4) die gewünschte Stärke einstellen.
2. Mit ∇ (5) zur Mengenauswahl wechseln. In der Mengenauswahl den Schwenkknopf (4) so oft nach rechts schwenken, bis im Display 2 kleine Tassen angezeigt wird.

Kaffee

mild

große Tasse, 2 kleine Tassen, 2 mittlere Tassen

1. Gewünschte Menge für die beiden Tassen mit dem Schwenkknopf (4) einstellen (klein, mittel, groß).
2. ▷ / □ (6) drücken. Die beiden Tassen werden gefüllt.

Das Gerät brüht zweimal hintereinander, den kompletten Vorgang abwarten.

My coffee

In der Einstellung My coffee können Sie individuell festlegen, in welchem Verhältnis Kaffee und geschäumte Milch gemischt werden sollen.

1. Den Milchschlauch (12) am Milchschäumer (19) anschließen (siehe „Zubereitung mit Milch").
2. Gefäß mit Milch auf der Abstellfläche abstellen. Milchschlauch (12) in das Gefäß einführen. Das eingekerbte Ende des Milchschlauchs soll in die Milch eintauchen.
3. Tasse unter den Kaffeeauslauf stellen:

1. Mit dem Schwenkknopf (4) My coffee auswählen:

Milchkaffee	My coffee	Milchschaum
	mild
	große Tasse

1. Mit ∇ (5) zur Stärkeauswahl wechseln. Mit dem Schwenkknopf (4) die gewünschte Stärke einstellen:

1. Mit ∇ (5) weiter zur Mengenauswahl wechseln. Mit dem Schwenkknopf (4) die gewünschte Menge einstellen:

1. Mit ∇ (5) zur Auswahl des Mischverhältnisses wechseln. Mit dem Schwenkknopf (4) in 20%-Schritten das gewünschte Mischungsverhältnis einstellen:

1. ▷ / □ (6) drücken; das Getränk wird im gewünschten Mischungsverhältnis bereitet.

Die vorgenommenen Änderungen werden automatisch gespeichert. Eine zusätzliche Bestätigung ist nicht erforderlich.

Milchschaum und warme Milch zubereiten

Verbrennungsgefahr! Der Milchschäumer (19) wird heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren.

Für eine optimale Milchschaumqualität bevorzugt kalte Milch mit einem Fettgehalt von mindestens 1,5 % verwenden.

Für eine optimale Milchschaumqualität bevorzugt kalte Milch mit einem Fettgehalt von mindestens 1,5% verwenden.

1. Den Milchschlauch (12) am Milchschäumer (19) anschließen (siehe „Zubereitung mit Milch").
2. Tasse oder Glas unter den Auslauf des Milchschäumers stellen.
3. Die gewünschte Einstellung Milchschaum oder Warme Milch durch Schwenken des Schwenkknopfs (4) auswählen:

My coffee	Milch苏	Warme Milch

1. / (6) drücken, Milchschaum (ca. 40 Sek.) oder warme Milch (ca. 60 Sek.) fließt aus dem Auslauf des Milchschäumers.

Durch erneutes Drücken von / (6) kann der Vorgang vorzeitig abgebrochen werden.

Bei der Zubereitung von warmer Milch kann es zu pfeifenden Geräuschen kommen. Diese sind durch den Milchschäumer (19) technisch bedingt.

Gretrockene Milchreste sind schwer zu entfernen, deshalb nach jeder Benutzung den Milchschaumer reinigen (siehe „Milchsystem reinigen").

Verbrennungsgefahr!

1. Verbrennungsgefahr!
2. Der Milchschäumer (19), aus dem Erdgas Heißwasser fließt, wird.

Nach Benutzung zuerst abkühlen lassen und erst dann berühren.

Das Gerät kann auch Heißwasser bereiten, z. B. für Tee.

1. Tasse oder Glas unter den Kaffeeauslauf stellen.
2. Mit dem Schwenknoopf (4) Heißwasser auswählen:

Warme Milch	Heißwasser	Kurzspälen
	~ 85°C

1. Mit (5) zur Temperaturwahl wechseln. Mit dem Schwenknoopf (4) die gewünschte Temperatur einstellen:

Heißenwasser
~80°C	~85°C	~90°C

1. / (6) drücken; heißes Wasser fließt ca. 40 Sek. lang aus dem Auslauf des Milchschäumers.

Durch erneutes Drücken von / (6) kann der Vorgang vorzeitig abgebrochen werden.

Wärmen Sie Tassen, vor allem kleine, dickwandige Espressotassen vor der Benutzung mit dem freien Wasser an.

Informationen und Einstellungen

Mit i (1) können Informationen abgerufen (antippen) und Einstellungen vorgenommen (mindestens drei Sekunden gedrückt halten) werden.

Informationen am Display

Im Info-Menü (Taste i (1) antippen) können folgende Informationen abgerufen werden:

wann eine Entkalkung nötig ist wann eine Reinigung nötig ist wann ein Filterwechsel nötig ist wie viel Kaffee seit der Inbetriebnahme des Geräts bezogen wurden wie viele Milchgetränke bezogen wurden Menge des zubereiteten Heißwassers

Einstellungen am Display

i (1) mindestens drei Sekunden gedrückt halten; es erscheinen verschiedene Einstellmöglichkeiten:

Einstellungen

Sprache

Tassenfüllmenge

Deutsch

Mit Δ (2) und ∇ (5) können Sie zwischen den verschiedenen Einstellungsmöglichkeiten wechseln; die jeweils aktive wird in großer Schrift dargestellt. Sie können die angezeigte aktuelle Einstellung mit dem Schwenkknopf (4) verändern. Um das Menü wieder zu verlassen, drücken Sie noch einmal i (1).

Die vorgenommenen Änderungen werden automatisch gespeichert. Eine zusätzliche Bestätigung ist nicht erforderlich.

Folgende Einstellmöglichkeiten stehen Ihnen zur Verfügung:

Sprache: Durch Schwenken des Schwenkknopfs (4) kann die Displaysprache ausgewählt werden.

Tassenfüllmenge: Für jedes Kaffeegetränk und jede Tassengröße kann die Füllmenge separat eingestellt werden (siehe „Füllmenge anpassen" auf Seite 18).

Wasserhärte: Durch Schwenken des Schwenkknopfs (4) kann die gewünschte Wasserhärte (1, 2, 3 und 4) ausgewählt werden (siehe auch „Wasserhärte ermitteln und einstellen").

Kaffeetemperatur: Durch Schwenken des Schwenkknopfs (4) kann die Kaffeetemperatur eingestellt werden.

Auto off in: Durch Schwenken des Schwenkknopfs (4) kann die Zeitspanne eingegeben werden, nach der das Gerät nach der letzten Getränkezubereitung automatisch in den „Sparmodus" schaltet. Die Einstellung ist von 5 Minuten bis zu 8 Stunden möglich.

Die voreingestellte Zeit ist eine Stunde; sie kann zum Energiesparen verändert werden.

Kontrast: Der Kontrast im Display kann mit dem Schwenkknopf (4) von -4 bis +4 eingestellt werden; die Voreinstellung ist 0.

Beleuchtung: Die Beleuchtung kann auf Aus, An (Standardeinstellung) oder Aus nach 5 Min. eingestellt werden.

Wasserfilter: Jedes Mal, wenn ein neuer Wasserfilter in den Wassertank (8) eingesetzt wird, muss er gespült werden:

1. Wasserfilter in den Wassertank (8) einsetzen und Tank bis zur Markierung "max" mit Wasser füllen.
2. Durch Schwenken des Schwenkknopfs (4) / drucken wählen und / (6) drücken.
3. Einen Behälter mit 0,5 Liter Fassungsvermögen unter den Milchschaumer (19) stellen.
4. / (6) drücken. Wasser läuft nun erst durch den Filter, um ihn zu spülen, und anschließend in das Gefäß.

Das Gefäß entleeren; das Gerät ist wieder betriebsbereit.

Durch das Spülen des Filters wird gleichzeitig die Einstellung für die Anzeige Service - Filter wechseln aktiviert.

Bei der Anzeige Service - Filter wechseln oder spätestens nach zwei Monaten ist die Wirkung des Filters erschöpft. Er muss aus hygienischen Gründen und damit das Gerät nicht verkalkt (Gerät kann Schaden nehmen) ausgetauscht werden. Ersatzfilter sind über den Handel oder den Kundendienst erhältlich (siehe „Zubehör").

Nach jedem Filterwechsel muss der Filter zunächst gespült werden. Dazu wie am Anfang dieses Kapitels beschrieben vorgehen. Wird kein neuer Filter eingesetzt, die Einstellung Wasserfilter auf Aus drehen.

Ausführliche Informationen zum Wasserfilter können in der beiliegenden Filteranleitung nachgelesen werden.

Wenn das Gerät längere Zeit nicht benutzt wurde (z. B. im Urlaub), sollte der eingesetzte Filter vor dem Gebrauch des Gerätes gespült werden; dazu einfach eine Tasse heißes Wasser beziehen.

Weitere Einträge im Menü Einstellungen:

Entkalken: Soll das Gerät jetzt entkalkt werden, ▷/□ (6) drücken und das Entkalkungsprogramm starten (siehe „Entkalken“).

Reinigen: Soll das Gerät jetzt gereinigt werden, ▷/□ (6) drücken und das Reinigungsprogramm starten (siehe „Reinigen“).

Calc'nClean: Soll das Gerät gleichzeitig entkalkt und gereinigt werden, ▷/□ (6) drücken und das Calc'nClean-Programm starten (siehe „Calc'nClean“).

Werkseinstellung: Die eigenen Einstellungen können gelöscht und die Werkseinstellungen wieder aktiviert werden (Reset). Zur Aktivierung der Werkseinstellung ▷/□ (6) drücken.

Das Gerät kann auch folgendermaßen auf die Werkseinstellung zurückgesetzt werden:

1. Gerät mit Netzschalter O/I (7) ganz ausschalten. 2. Tasten Δ (2) und ∇ (5) gleichzeitig drücken, gedrückt halten und Gerät mit Netzschalter O/I (7) wieder einschalten.

Die Werkseinstellungen sind wieder aktiviert.

Füllmenge anpassen

Die Füllmenge kann individuell an Ihre Tassen angepasst werden. Für jedes Kaffeegetränk und jede Tassengröße kann die Füllmenge separat eingestellt werden.

1. Zum Aufrufen der Grundeinstellungen i (1) mindestens 3 Sekunden gedrückt halten.
2. Mit dem Schwenkknopf (4) Tassenfüllmenge auswählen.
3. ∇ (5) drücken.
4. Mit dem Schwenkknopf (4) das Kaffeegetränk auswählen.
5. ∇ (5) drücken.
6. Mit dem Schwenkknopf (4) die Tassengröße auswählen.
7. (5) drücken.
8. Mit dem Schwenkknopf (4) die Füllmenge anpassen.

Mit Δ (2) gelangen Sie zurück zur Auswahl der Tassengröße und des Getränks. Zum Verlassen der Grundeinstellungen (1) drücken. Die Einstellungen sind gespeichert.

Wichtig:

Die ausgewählte Menge in ml ist ein Richtwert und kann z.B. durch Crema-Bildung, Mahlgrad-einstellung oder Milchart erheblich schwanken.

Mahlgrad einstellen

Mit dem Drehwähler für Mahlgrad (11) auf der Geräteoberseite kann die gewünschte Feinheit des Kaffeepulvers eingestellt werden:

Achtung:

Den Mahlgrad nur bei laufendem Mahlwerk verstellen. Das Gerät kann sonst beschädigt werden.

1. Gerät ganz herausfahren (siehe „Auszugssystem").
2. Im Menü für Getränkeauswahl Espresso wählen.
3. / (6) drücken.
4. Bei laufendem Mahlwerk den Drehwähler (11) von feinem Kaffeepulver auf gröberes Kaffeepulver 8 oder umgekehrt einstellen.

Die neue Einstellung macht sich erst ab der zweiten Tasse Kaffee bemerkbar.

Tipp: Bei dunkel gerösteten Bohnen einen feineren, bei helleren Bohnen einen gröberen Mahlgrad einstellen.

Wasserhärte ermitteln

Bei diesem Gerät ist die Wasserhärte einstellbar. Die richtige Einstellung der Wasserhärte ist wichtig, damit das Gerät rechtzeitig anzeigt, wenn es entkalkt werden muss. Ab Werk ist die Wasserhärte 4 voreingestellt.

Die Wasserhärte kann mit dem beiliegenden Teststreifen festgestellt oder bei der örtlichen Wasserversorgung erfragt werden.

Den Teststreifen kurz in Wasser tauchen, leicht abschütteln und nach einer Minute das Ergebnis ablesen.

Wasserhärtegrade und Einstellstufen:

Stufe	Wasserhärtegrad
	Deutsch (°dH)	Französisch (°fH)
1	1-7	1-13
2	8-14	14-25
3	15-21	26-38
4	22-30	39-54

Tipps zum Energiesparen

Der Espresso-Vollautomat schaltet automatisch nach einer Stunde (Werks-einstellung) in den „Sparmodus". Im „Sparmodus" verbraucht das Gerät sehr wenig Energie, überwacht aber weiter alle sicherheitsrelevanten Funktionen, um Schäden zu vermeiden. Die voreingestellte Zeit von einer Stunde kann verkürzt werden (siehe „Auto off in" im Kapitel „Einstellungen am Display"). Das Gerät verbraucht dann noch weniger Energie. Durch Versenken des Schwenkknopfes wird das Gerät in den „Sparmodus“ versetzt. Wird das Gerät nicht benutzt: am Netzschalter ausschalten. Kaffee- oder Milchschaumbezug nach Möglichkeit nicht unterbrechen. Vorzeitiger Abbruch führt zu erhöhtem Energieverbrauch und zu einer schnelleren Füllung der Tropfschale. Das Gerät immer entkalken, wenn Service - Entkalken angezeigt wird (siehe „Entkalken”), um Kalkablagerungen zu vermeiden. Kalkrückstände führen zu einem höheren Energieverbrauch.

Tägliche Pflege und Reinigung

Stromschlaggefahr! Vor der Reinigung das Gerät mit dem Netzschalter ausschalten.

Keinen Dampfreiniger benutzen.

Tägliche Pflege

1. Das Gehäuse täglich mit einem weichen, feuchten Tuch abwischen.
2. Keine scheuernden Tücher oder Reinigungsmittel verwenden.
3. Rückstände von Kalk, Kaffee, Milch und Entkalkungslösung immer sofort entfernen. Unter solchen Rückständen kann sich Korrosion bilden.
4. Keine alkohol- oder spiritushaltigen Reinigungsmittel auf den Hochglanzflächen verwenden.
5. Den Wassertank (8) nur mit Wasser ausspülen.
6. Tropfblech (18 a) abnehmen. Tropfschale (18 c) herausziehen. Blende der Tropfschale (18 b) abnehmen. Wasser und Kaffeesatz (18 d) entleeren. Schale reinigen oder in den Geschirrspüler geben. Tropfblech (18 a) und Blende der Tropfschale (18 b) nicht in den Geschirrspüler geben.

1. Der Deckel und die Isolierhülle des Milchbehälters dürfen nur mit einem feuchten Tuch leicht abgewischt werden. Nicht in den Geschirrspüler geben.
2. Innenraum des Gerätes (Aufnahme Schalen) auswischen.
3. Milchsystem reinigen (im Folgenden beschrieben).
4. Alle Teile wieder einsetzen.

Tropfschale (18 c) und Kaffeesatzbehälter (18 d) sollten täglich geleert und gereinigt werden, um Schimmelbildung zu vermeiden.

Wenn das Gerät im kalten Zustand eingeschaltet oder nach Bezug von Kaffee in „Sparmodus“ versetzt wird, spült das Gerät automatisch. Das Leitungssystem im Inneren des Gerätes reinigt sich somit selbst.

Sollte das Gerät längere Zeit (z. B. Urlaub) nicht benutzt werden, das komplette Gerät einschließlich Milchsystem und Brüheinheit gründlich reinigen.

Milchsystem reinigen

Verbrennungsgefahr! Der Milchschäumer (19) wird heiß. Nach Benutzung zuerst

abkühlen lassen und erst dann berühren.

Die Meldung

Kurzspülen Milchsystem → D/□ erscheint

wenn nach der Benutzung nicht gereinigt wurde ▶ kurz bevor das Gerät automatisch in den Sparmodus schaltet und vorher nicht gereinigt wurde.

Wenn diese Meldung erscheint, starten Sie mit Schritt 2 unter „Kurzspülen Milchsystem".

Milchsystem nach jeder Benutzung reinigen.

Alle Teile können auch in den Geschirrspüler gegeben werden.

Kurzspülen Milchsystem:

1. Im Menü für Getränkeauswahl den Eintrag Kurzspülen auswählen und ▷/□ (6) drücken.
2. Eine Tasse unter den Milchschäumer (19) stellen und das Ende des Milchschlauchs in die Tasse geben.
3. ▷/□ (6) drücken. Das Gerät füllt nun automatisch Wasser in die Tasse und saugt es zum Spülen über den Milchschlauch wieder an. Nach ca. 1 Min. ist der Spülvorgang abgeschlossen.
4. Tasse leeren und Milchschlauch reinigen.

Reinigen Milchsystem:

1. Milchschäumer zum Reinigen zerlegen. Kaffeeauslauf (20) nach unten schieben. Abdeckklappe abnehmen und Milchschäumer (19) herausnehmen:

1. Die Aufnahme des Milchschäumers (19) mit einem weichen Tuch reinigen.
2. Milchschäumer zerlegen (19a und 19b).
3. Die Teile entweder mit Hand spülen oder in den Geschirrspüler (Besteckkorb) geben.
4. Die einzelnen Teile wieder zusammenstecken und in das Gerät einsetzen. Bis zum Anschlag nach halten drücken.

Brüheinheit reinigen

Zusätzlich zum automatischen Reinigungsprogramm sollte die Brüheinheit regelmäßig zum Reinigen entnommen werden.

Achtung: Brüheinheit ohne Spülmittel reinigen und nicht in den Geschirrspüler geben.

1. Gerät ganz ausfahren (siehe „Auszugssystem").
2. Gerät mit () (4) in den „Sparmodus“ schalten.
3. Mit dem Netzschalter O/I (7) komplett ausschalten; kein Symbol darf mehr leuchten.

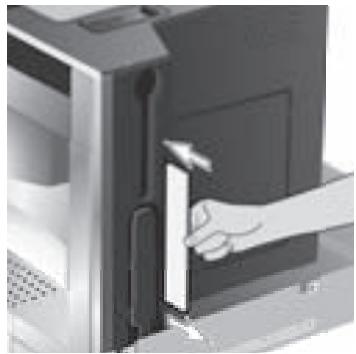

4. Den Türöffner (15) greifen und die Tür (14) zur Brüheinheit nach hinten aufklappen:

1. Die rote Verriegelung (a) an der Brüheinheit ganz nach vorne schieben:

1. Die rote Taste (b) drücken und die Brüheinheit (c) an den Griffmulden fassen und vorsichtig herausnehmen:

1. Die Brüheinheit unter fließendem Wasser gründlich reinigen.

1. Den Geräte-Innenraum gründlich reinigen, eventuell vorhandene Kaffeereste entfernen.
2. Brüheinheit und Geräte-Innenraum trocken halten.
3. Die Brüheinheit (c) bis zum Anschlag einsetzen.
4. Die rote Verriegelung (a) ganz nach hinten schieben und die Tür (14) schließen.

Hinweis: Nach dem gründlichen Reinigen sollen die Dichtungen in der Brüheinheit zur optimalen Pflege regelmäßig gefettet werden.

Dazu auf die Dichtungen ein speziell dafür abgestimmtes Fett (Best.Nr. 311368) rundum dünn auftragen.

Serviceprogramme

In gewissen Zeitabständen erscheint je nach Benutzung des Gerätes im Display anstatt der Kaffeeauswahl eine der folgenden Anzeigen:

Service - Filter wechseln

→ iTaste 3 Sek.

Service - Reinigen

→ i-Taste 3 Sek.

Service - Entkalken

→ i-Taste 3 Sek.

Service - Calc'nClean

→ i-Taste 3 Sek.

Dann sollte unverzüglich der Wasserfilter gewechselt bzw. das Gerät mit dem entsprechenden Programm gereinigt oder entkalkt werden (auf den nächsten Seiten beschrieben). Das Gerät kann sonst beschädigt werden.

Die Serviceprogramme können auch manuell im Einstellungsmenü gestartet werden (siehe „Einstellungen am Display").

Flüssigkeiten nicht trinken. Zum Entkalken niemals Essig, Mittel auf Essigbasis, Zitronensäure oder Mittel auf Zitronensäurebasis verwenden. Zum Entkalken und Reinigen ausschließlich die dafür geeigneten Tabletten verwenden. Sie wurden speziell für diesen Espresso-Vollautomaten entwickelt und können im Handel und über den Kundendienst nachgekauft werden (siehe „Zubehör"). Keinesfalls Entkalkungstabletten oder andere Entkalkungsmittel in die Pulverschublade (10) für Reinigungstabletten einfüllen.

Ist ein Filter in den Wassertank (8) eingesetzt, diesen unbedingt vor dem Start des Serviceprogramms entfernen und erst nach Beendigung des Programms wieder einsetzen.

Das Serviceprogramm keinesfalls unterbrechen. Wird eines der Serviceprogramme z.B. durch Stromausfall unterbrochen, wie folgt vorgehen:

1. Den Wassertank (8) spülen und frisches Wasser bis zur Markierung „max“ einfüllen.
2. ▷ / □ (6) drücken; das Reinigungsprogramm läuft jetzt ca. 3 Minuten:

Reinigungsprogramm läuft...

Das Gerät ist wieder betriebsbereit.

Entkalken

Bei der Anzeige Service - Entkalken i (1) mindestens drei Sekunden gedrückt halten. Es erscheint:

Entkalken → 0 / 0 drücken oder

Zum Starten ohne Anzeige (siehe „Einstellung am Display“) i (1) mindestens drei Sekunden gedrückt halten und

Entkalken → 0 / 0 drücken auswählen.

/□ (6) drücken, das Display führt Sie durch das Programm:

Tropfschale leeren

Tropfschale (18) leeren.

Tropfschale einsetzen

Tropfschale wieder einsetzen.

Ist der Milchschäumer nicht eingesetzt, erscheint die Meldung:

Milchschäumer aufsetzen

Milchschäumer (19) einsetzen.

Behälter unter Milchschäumer stellen → ∅/□

Einen Behälter mit mindestens 0,5 Liter Fassungsvermögen unter den Milchschäumer (19) stellen. ▷/□ (6) drücken.

Ist der Wasserfilter aktiviert, erscheint die Meldung:

Wasserfilter entfernen → D/□ Wasserfilter entfernen und D/ (6) drücken.

0,5 l Wasser + Entkalker einfüllen → D/□

Lauwarmes Wasser in den leeren Wassertank (8) bis zur Markierung „0,5 l“ einfüllen und zwei Entkalkungstabletten darin auflösen. ▷/□ (6) drücken, das

Entkalkungsprogramm läuft jetzt ca. 20 Minuten:

Entkalkungsprogramm läuft...

Ist zu wenig Entkalkungslösung im Wassertank, erscheint die Meldung:

Zu wenig Entkalker, Entkalker nachfüllen

Lauwarmes Wasser in den leeren Wassertank (8) bis zur Markierung „0,5 l“ einfüllen und zwei Entkalkungstabletten darin auflösen. ▷/□ (6) drücken. Das Entkalkungsprogramm wird fortgesetzt.

Wassertank spülen und füllen → 0 / 0

Den Wassertank spülen und frisches Wasser bis zur Markierung „max“ einfüllen.

D/□ (6) drücken, das Entkalkungsprogramm läuft jetzt ca. 1 Minute und spült:

Entkalkungsprogramm läuft...

Tropfschale leeren

Tropfschale (18) leeren.

Tropfschale einsetzen

Tropfschale wieder einsetzen.

Wenn ein Filter verwendet wird, diesen jetzt wieder einsetzen. Das Gerät ist fertig entkalkt und wieder betriebsbereit.

Reinigen

Bei der Anzeige Service- Reinigen

i (1) mindestens drei Sekunden gedrückt halten.

Es erscheint:

Reinigen → 0 / □ drücken

oder

Zum Starten ohne Anzeige (siehe „Einstellung am Display") (1) mindestens drei Sekunden gedrückt halten und

Reinigen → drucken auswählen.

D/□ (6) drücken, das Display führt Sie durch das Programm:

Tropfschale leeren

Tropfschale (18) leeren.

Tropfschale einsetzen

Tropfschale wieder einsetzen.

Reinigungssprogramm läuft...

Pulverschublade offen

Gerät ausfahren und Pulverschublade (10) öffnen.

Reinigungstablette einwerfen

Schublade schließen

Eine Reinigungstablette in die Pulverschublade einwerfen und Schublade wieder schließen.

□/□ drücken

D/□ (6) drücken; das Reinigungssprogramm läuft jetzt ca. 7 Minuten:

Reinigungssprogramm läuft...

Tropfschale leeren

Tropfschale (18) leeren.

Tropfschale einsetzen

Tropfschale wieder einsetzen.

Das Gerät ist wieder betriebsbereit.

Calc'n'Clean

Calc'n'Clean kombiniert die Einzelfunktionen Entkalken und Reinigen. Liegt die Fälligkeit der beiden Programme nahe beieinander, schlägt der Espresso-Vollautomat automatisch dieses Serviceprogramm vor.

Bei der Anzeige Service - Calc'n'Clean (1) mindestens drei Sekunden gedrückt halten.

Es erscheint:

Calc'n'Clean → drücken oder

Zum Starten ohne Anzeige (siehe „Einstellung am Display") Taste (1) mindestens drei Sekunden gedrückt halten und Calc'n'Clean → drücken auswählen.

▷ / □ (6) drücken, das Display führt Sie durch das Programm:

Tropfschale leeren

Tropfschale (18) leeren.

Tropfschale einsetzen

Tropfschale wieder einsetzen.

Ist der Milchschäumer nicht eingesetzt, erscheint die Meldung:

Milchschäumer aufsetzen

Milchschäumer (19) einsetzen.

Behälter unter Milchschäumer stellen → 0 / 0

Einen Behälter mit mindestens einem Liter Fassungsvermögen unter den Milchschäumer (19) stellen.

D/口 (6) drücken; das Gerät spült zweimal:

Reinigungssprogramm läuft...

Pulverschublade öffnen

Gerät ausfahren und Pulverschublade (10) öffnen.

Reinigungstablette einwerfen

Schublade schließen

Eine Reinigungstablette in die Pulverschublade einwerfen und Schublade wieder schließen.

Ist der Wasserfilter aktiviert, erscheint die Meldung:

Wasserfilter entfernen → D/□ Wasserfilter entfernen und D/□ (6) drücken.

0,5 l Wasser + Entkalker einfüllen

→ 0/□

Lauwarmes Wasser in den leeren Wassertank (8) bis zur Markierung „0,5 l“ einfüllen und zwei Entkalkungstabletten darin auflösen. >/□ (6) drücken, das Entkalkungsprogramm läuft jetzt ca. 20 Minuten:

Entkalkungsprogramm läuft...

Ist zu wenig Entkalkungslösung im Wassertank, erscheint die Meldung:

Zu wenig Entkalker. Entkalker nachfüllen.

Lauwarmes Wasser in den leeren Wassertank (8) bis zur Markierung „0,5 l“ einfüllen und zwei Entkalkungstabletten darin auflösen. ▷/□ (6) drücken. Das Entkalkungsprogramm wird fortgesetzt.

Wassertank spülen und füllen → D/□ Den Wassertank spülen und frisches Wasser bis zur Markierung „max“ einfüllen.

D/□ (6) drücken, das Entkalkungsprogramm läuft jetzt ca. 1 Minute:

Entkalkungsprogramm läuft...

Anschließend läuft ca. 7 Minuten das Reinigungsprogramm und spült das Gerät:

Reinigungsprogramm läuft...

Tropfschale leeren

Tropfschale (18) leeren.

Tropfschale einsetzen

Tropfschale wieder einsetzen. Wenn ein Filter verwendet wird, diesen jetzt wieder einsetzen. Das Gerät ist fertig gereinigt und wieder betriebsbereit.

Zubehör, Lagerung, Entsorgung, Garantie

Zubehör

Folgendes Zubehör ist im Handel und über den Kundendienst erhältlich:

Zubehör	Bestellnummer
	Handel	Kundendienst
Reinigungsl-tabletten	TZ60001	310575
Entkalkungsl-tabletten	TZ60002	310967
Wasserfilter	TZ70003	467873
Fett (Tube)	-	311368

Lagerung

Um Frostschäden bei Transport und Lagerung zu vermeiden, muss das Gerät vorher vollständig entleert werden.

Das Gerät muss dazu betriebsbereit sein, der Wassertank (8) gefüllt.

1. Ein großes, schmales Gefäß unter den Milchschaumer (19) stellen.
2. Die Einstellung Milchschaum am Display auswählen, / (6) drücken und ca. 15 Sekunden dampfen lassen.

1. Mit dem Netzschalter OII (7) das Gerät ausschalten.
2. Den Wassertank (8) und die Tropfschale (18) entleeren.

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege informieren Sie sich bitte beim Fachhändler.

Garantie

Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Die Garantiebedingungen für Deutschland finden Sie auf der nächsten Seite und die Adressen auf den hinteren Umschlagseiten dieses Heftes.

Darüber hinaus sind die Garantiebedingungen auch im Internet unter der Webadresse auf der Rückseite hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich.

Änderungen vorbehalten.

Einfache Probleme selbst beheben

Problem	Ursache	Abhilfe
Displayanzeige Bohnenbehälter füllen. Trotz gefüllten Bohnenbehälters mahlt das Gerät keine Kaffeebohnen.	Bohnen fallen nicht ins Mahl-werk (zu ülige Bohnen).	Eventuell Kaffeesorte wech-seln. Leeren Bohnenbehälter mit einem trockenen Tuch auswischen.
Kein Teewasserbezug möglich.	Der Milchschaumer oder die Aufnahme des Milchscha-u-mers ist verstopft.	Milchschaumer oder Aufnah-me reinigen.
Zu weniger Milchschaum oder zu flüssiger Milchschaum. Der Milchschaumer saugt keine Milch an.	Der Milchschaumer oder die Aufnahme des Milchscha-u-mers ist verstopft.	Milchschaumer oder Aufnah-me reinigen.
	Das Gerät ist stark verkalkt.	Gerät entkalken.
	Ungeeignete Milch.	Milch mit 1,5% Fettgehalt verwenden.
	Der Milchschaumer (19) ist nicht richtig zusammengesetzt.	Milchschaumerteile befeuchten und fest zusammenpressen.
Kaffee lauft nur tropfen-weise oder es fließt kein Kaffee mehr.	Der Mahlgrad ist zu fein. Das Kaffeepulver ist zu fein.	Den Mahlgrad länger stel-len. Gröberes Kaffeepulver verwenden.
	Das Gerät ist stark verkalkt.	Gerät entkalken.
Kaffee hat keine „Crema" (Schaumschicht).	Ungeeignete Kaffeesorte.	Kaffeesorte mit higherem Anteil an Robusta-Bohnen verwenden.
	Die Bohnen sind nicht mehr röstfrisch.	Frische Bohnen verwenden.
	Der Mahlgrad ist nicht auf die Kaffeebohnen abgestimmt.	Mahlgrad auf fein einstellen.
Der Kaffee ist zu „sauer".	Der Mahlgrad ist zu grob ein-gestellt oder das Kaffeepulver ist zu grob.	Mahlgrad feiner stellen oder feineres Kaffeepulver verwenden.
	Ungeeignete Kaffeesorte.	Dunklere Rösung verwenden.

Einfache Probleme selbst beheben

Problem	Ursache	Abhilfe
Der Kaffee ist zu „bitter“.	Der Mahlgrad ist zu fein ein-gestellt oder das Kaffeepulver ist zu fein.	Mahlgrad länger stellen oder größeres Kaffeepulver verwenden.
	Ungeeignete Kaffeesorte.	Kaffeesorte wechseln.
Displayanzeige StörungBitte Hotline anrufen.	Im Gerät ist ein Fehler.	Hotline anrufen (siehe bereits Umschlagseiten).
Der Wasserfilter halt nichtim Wassertank.	Der Wasserfilter ist nichtrichtig befestigt.	Wasserfilter gerade und fest in den Tankanschluss drücken.
Der Kaffeesatz ist nichtkompakt und zu Nass.	Der Mahlgrad ist zu fein oder zu groß eingestellt oder es wird zu weniger Kaffeepulver verwendet.	Mahlgrad länger oder feinerstellen oder 2 gestricheneMesslöffel Kaffeepulver verwenden.
DisplayanzeigeBrüheinheit reinigen.	Verschmutzte Brüheinheit.	Brüheinheit reinigen.
	Zuviel Pulverkaffe in derBrüheinheit.	Brüheinheit reinigen.(Maximal 2 gestrichenePulverlösfel mit Kaffeepulver einfllen).
	Der Mechanismus derBrüheinheit ist schwergängig.	Brüheinheit entnehmer und mit einem speziell dafür abgestimmtem Fett (Best. Nr. 311368) behandeln, siehe Kapitel „Tägliche Pflegeund Reinigung“.
Stark schwankende Kaffee-bzw. Milchschaumqualität.	Das Gerät ist verkalkt.	Das Gerät nach Anleitung mit zwei Entkalkungstabletenentkalken.
Tropf Wasser auf inneremGerätboden bei entnomerer Tropfschale.	Tropfschale zu frühenottomen.	Tropfschale erst einzel Sekunden nach dem letztenGeträndebezug entnehmen.

Können Probleme nicht behoben werden, nicht versuchen, den Fehler selbst zu finden, das Gerät auseinanderzubauen oder selbst zu reparieren. Hotline anrufen (siehe hintere Umschlagseiten).

Technische Daten

Elektrischer Anschluss (Spannung/Frequenz)	220-240 V / 50-60 Hz
Leistung der Heizung	1700 W
Maximaler Pumpendruck, statisch	19 bar
Maximales Fassungsvermögen Wassertank (ohne Filter)	2,5 l
Maximales Fassungsvermögen Bohnenbehälter	1000 g
Länge der Zuleitung	150 cm
Abmessungen (H x B x T)	454 x 594 x 535 mm
Gewicht, ungebäßlt	25,9 kg
Art des Mahlwerks	Keramik
