Produkttyp	Motherboard
Marke	MSI
Modell	H87M-E33
Formfaktor	ATX (30,5 cm x 22 cm)
Gewicht	Ca. 0,8 kg
Chipsatz	Intel H87 Express
CPU-Sockel	LGA1150
Kompatible Prozessoren	Intel Core i7/i5/i3 der 4. Generation, Pentium, Celeron
Unterstützter Speichertyp	DDR3 bis zu 1600 MHz (OC)
Anzahl Speichersteckplätze	4 (max. 32 GB, Dual-Channel)
Erweiterungssteckplätze	1x PCIe 3.0 x16, 1x PCIe 2.0 x16, 2x PCIe 2.0 x1, 2x PCI
SATA-Speicher	6x SATA 6 Gb/s (RAID 0/1/5/10 unterstützt)
USB-Anschlüsse	4x USB 3.0 (2 hinten, 2 per Header), 8x USB 2.0 (4 hinten, 4 per Header)
Audio	Realtek ALC887 (3 Klinkenanschlüsse)
Netzwerk	Realtek RTL8111G Gigabit Ethernet
Rückseitige Anschlüsse	PS/2 Maus und Tastatur, 4x USB 2.0, 2x USB 3.0, HDMI, VGA, DVI-D, RJ45, 3x Audio
Wichtige interne Anschlüsse	24-Pin ATX, 8-Pin ATX 12V, 6x SATA, 2x USB 2.0 Header, 1x USB 3.0 Header, 2x CPU-Lüfter, 3x Gehäuselüfter, 1x seriell, 1x parallel, TPM, Front-Audio, Systempanel
Erforderliche Versorgungsspannung	Standard ATX-Netzteil (Überwachung +12V, +5V, +3,3V)
BIOS	UEFI AMI (128 Mb Flash) mit Click BIOS 4
Besondere Funktionen	Military Class 4, OC Genie 4, AMD CrossFire, Command Center, Super Charger
Wartung und Reinigung	Verwenden Sie ein trockenes, fusselfreies Tuch. Vermeiden Sie Flüssigkeiten. Vor der Reinigung vom Stromnetz trennen.
Sicherheit	Elektrostatische Entladungen vermeiden. Berühren Sie nicht die Sockelstifte. Beachten Sie die Temperaturgrenzen.

Häufig gestellte Fragen - H87M-E33 MSI

Welcher Prozessortyp ist mit dem MSI H87M-E33 Motherboard kompatibel?

Das Motherboard unterstützt Intel-Prozessoren der 4. Generation für den Sockel LGA1150, insbesondere Core i7, i5, i3, Pentium und Celeron. Besuchen Sie die Website msi.com/service/cpu-support für die vollständige Liste.

Wie viele DDR3-Speicherriegel kann ich installieren und wie hoch ist die maximale Kapazität?

Sie können bis zu 4 DDR3-Riegel mit einer maximalen Gesamtkapazität von 32 GB installieren. Die unterstützte Frequenz beträgt bis zu 1600 MHz (übertaktet). Verwenden Sie vorzugsweise identische Module, um den Dual-Channel-Modus zu aktivieren.

Wie aktiviere ich den Dual-Channel-Modus für den Speicher?

Stecken Sie die Speicherriegel in Steckplätze derselben Farbe (DIMM1+DIMM3 oder DIMM2+DIMM4). Der Dual-Channel-Modus wird automatisch aktiviert, wenn die Module vom gleichen Typ und gleicher Kapazität sind.

Kann ich eine dedizierte Grafikkarte mit diesem Motherboard verwenden?

Ja, es verfügt über 2 PCIe x16-Steckplätze (einen 3.0, einen 2.0) für Grafikkarten. Es unterstützt auch die AMD CrossFire-Technologie für den Einsatz von zwei Karten.

Wie lösche ich das CMOS bei Startproblemen?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Versetzen Sie den Jumper JBAT1 für einige Sekunden von Position 1-2 (behalten) auf 2-3 (löschen) und dann zurück auf 1-2. Sie können auch die CMOS-Batterie für 30 Sekunden entfernen.

Welche Speicheroptionen sind verfügbar?

Das Motherboard bietet 6 SATA 6 Gb/s-Anschlüsse mit Unterstützung für RAID 0, 1, 5 und 10. Es ist kompatibel mit Festplatten, SSDs und SATA-Optischen Laufwerken.

Gibt es Unterstützung für Übertaktung?

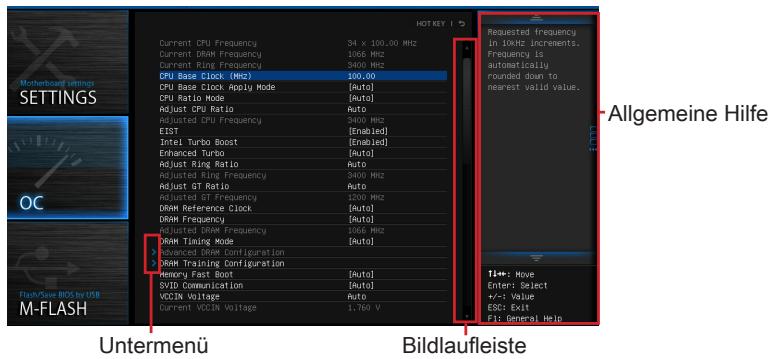

Ja, über das BIOS Click BIOS 4 oder die Funktion OC Genie 4 (physischer oder virtueller Knopf). OC Genie ermöglicht eine vereinfachte automatische Übertaktung. Für manuelles Übertakten passen Sie Frequenzen und Spannungen im OC-Menü des BIOS an.

Wie aktualisiere ich das BIOS?

Verwenden Sie das Dienstprogramm M-Flash im BIOS mit einem FAT32-USB-Stick, der die BIOS-Datei enthält. Sie können auch Live Update 5 unter Windows für ein Update aus dem Internet verwenden.

Welche Audioanschlüsse sind verfügbar?

Das Motherboard verfügt über einen Realtek ALC887 mit 3 Klinkenanschlüssen auf der Rückseite (Line-In, Line-Out, Mikrofon) und einem JAUD1-Anschluss für die Frontblende. Die Sound Blaster Cinema-Software ist bei einigen Modellen enthalten.

Wie installiere ich die Treiber nach dem Einbau des Motherboards?

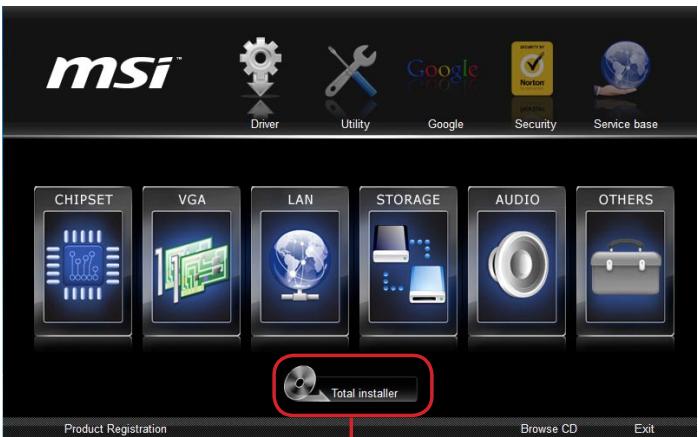

Legen Sie die mitgelieferte DVD ein und starten Sie Total Installer, der alle notwendigen Treiber (Chipsatz, Audio, LAN usw.) automatisch erkennt und installiert. Starten Sie dann das System neu. Sie können die neuesten Treiber auch von der MSI-Website herunterladen.

BEDIENUNGSANLEITUNG H87M-E33 MSI

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte am Ende ihres Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschließlich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

Spezifikationen...... De-2

Anschlussübersicht ...... De-5

Rücktafel-Übersicht...... De-7

CPU (Prozessor)...... De-9

Speicher......De-13

Schraubenlöcher für die Montage...... De-14

Stromversorgung...... De-15

Erweiterungssteckplätze ...... De-16

Video/ Grafikkarten ...... De-17

Interne Anschlüsse...... De-18

Steckbrücken ...... De-25

Treiber und Dienstprogramme ...... De-26

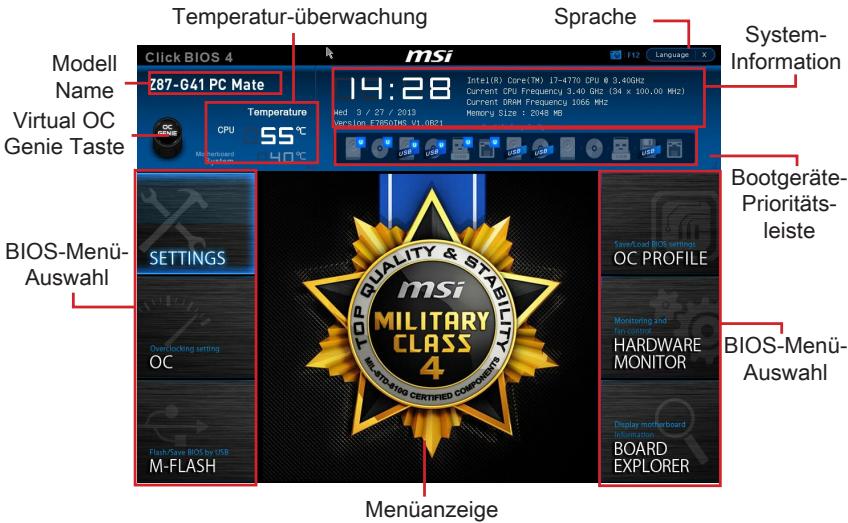

BIOS-Setup ...... De-27

Français...... Fr-1

Spécifications....Fr-2

Guide Rapide Des Connecteurs ......Fr-5

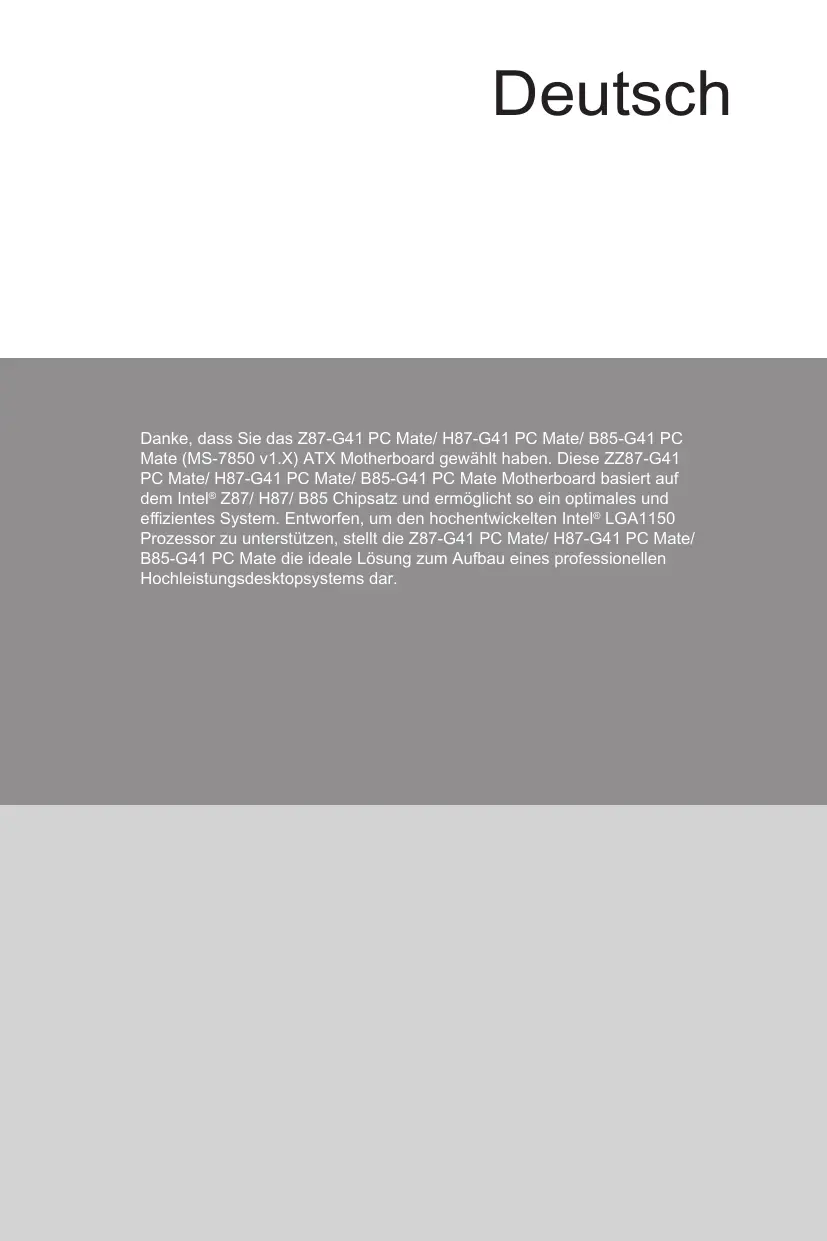

Danke, dass Sie das Z87-G41 PC Mate/ H87-G41 PC Mate/ B85-G41 PC Mate (MS-7850 v1.X) ATX-Motherboard gewählt haben. Dieses Motherboard basiert auf dem Intel® Z87/ H87/ B85 Chipsatz und ermöglicht so ein optimales und effizientes System. Entworfen, um den hochentwickelten Intel® LGA1150 Prozessor zu unterstützen, stellt das Z87-G41 PC Mate/ H87-G41 PC Mate/ B85-G41 PC Mate die ideale Lösung zum Aufbau eines professionellen Hochleistungsdesktopsystems dar.

Prozessor	■ Die Intel® CoreTM i7 / CoreTM i5 / CoreTM i3 / Pentium® / Celeron® Prozessoren der 4. Generation für LGA 1150 Sockel
Chipsatz	■ Intel® Z87/ H87/ B85 Express Chipsatz
Speicher	■ 4x DDR3 Speicherplätze unterstützen bis zu 32GB■ Z87-G41 PC Mate unterstützt DDR3 3000(OC)/ 2800(OC)/ 2666(OC)/ 2600(OC)/ 2400(OC)/ 2200(OC)/ 2133(OC)/ 2000(OC)/ 1866(OC)/ 1600/ 1333/ 1066 MHz■ H87-G41 PC Mate und B85-G41 PC Mate unterstützt DDR3 1600/ 1333/ 1066 MHz■ Dual-Kanal-Speicherarchitektur■ Unterstützt ungepufferte Non-ECC-Speicher■ Unterstützt Intel® Extreme Memory Profile (XMP)
Erweiterung-anschlüsse	■ 2x PCIe x16-Steckplätze- PCI_E2 unterstützt PCIe 3.0- PCI_E4 unterstützt PCIe 2.0- Unterstützen die Modi x16, x4/x4■ 2x PCIe 2.0 x1-Steckplätze■ 2x PCI-Steckplätze
Onboard-Grafik	■ 1x VGA Anschluss, unterstützt eine maximale Auflösung von 1920x1200 @ 60H■ 1x DVI-D Anschluss, unterstützt eine maximale Auflösung von 1920x1200 @ 60Hz■ 1x HDMI Anschluss, unterstützt eine maximale Auflösung von 4096x2160@24Hz, 24bpp/ 2560x1600@60Hz, 24bpp/ 1920x1080@60Hz, 36bpp
Multi-GPU	■ Unterstützt AMD CrossFireTM Technologie
Aufbewahrung	■ Z87-G41 PC Mate/ H87-G41 PC Mate- Intel Z87/ H87 Express Chipsatz- 6x SATA 6Gb/s Anschlüsse (SATA1~6)- Unterstützt RAID 0, RAID1, RAID 5 und RAID 10- Unterstützt die Intel Smart Response Technologie, Intel Rapid Start Technologie und Intel Smart Connect Technologie*
	■ B85-G41 PC Mate- Intel B85 Express Chipsatz- 4x SATA 6Gb/s Anschlüsse (SATA1, SATA2, SATA3, SATA4)- 2x SATA 3Gb/s Anschlüsse (SATA5, SATA6)- Unterstützt die Intel Smart Connect Technologie**Unterstützt die Intel Core Prozessoren auf Windows 7 and Windows 8.
USB	■ Intel Z87/ H87/ B85 Express Chipsatz- 4x USB 3.0 Anschlüsse (2 Anschlüsse an der Rückwand, 2 Anschlüsse stehen durch die internen USB Anschlüsse zur Verfügung)- 8x USB 2.0 Anschlüsse (4 Anschlüsse an der Rückwand, 4 Anschlüsse stehen durch die internen USB Anschlüsse zur Verfügung)
Audio	■ Realtek® ALC887 Codec
LAN	■ Realtek® RTL8111G Gigabit LAN Controller
Hintere Ein-/und Ausgänge	■ PS/2 Tastaturanschluss x1■ PS/2 Mausanschluss x1■ USB 2.0 Anschlüsse x4■ USB 3.0 Anschlüsse x2■ HDMI Anschluss x1■ VGA Anschluss x1■ DVI-D Anschluss x1■ LAN (RJ45) Anschluss x1■ Audiobuchsen x3
Interne Anschlüsse	■ ATX 24-poliger Stromanschluss x1■ ATX12V 8-poliger Stromanschluss x1■ SATA Anschlüsse x6■ USB 2.0 Anschlüsse x2 (unterstützt zusätzliche 4 USB 2.0-Ports)■ USB 3.0 Anschluss x1 (unterstützt zusätzliche 2 USB 3.0-Ports)■ 4-poliger CPU-Lüfter-Anschlüsse x2■ 4-poliger System-Lüfter-Anschluss x1■ 3-poliger System-Lüfter-Anschlüsse x2■ Steckbrücke zur CMOS-Löschung x1■ Audioanschluss des Frontpanels x1■ Systemtafelanschlüsse x2■ Gehäusekontaktschalter x1■ TPM Anschluss x1■ Serielle Stiftleiste x1■ Parallele Stiftleiste x1
E/A Anschluss	■ NUVOTON NCT6779 Controller Chip
Hardware-Monitor	■ CPU/System Temperaturerfassung■ CPU/System Geschwindigkeitserfassung■ CPU/System Lüfterdrehzahlregelung
BIOS Funktionen	■ 64 Mb Flash (Für Z87-G41 PC Mate)■ 128 Mb Flash (Für H87-G41 PC Mate/ B85-G41 PC Mate)■ UEFI AMI BIOS■ ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0■ Mehrsprachenunterstützung
Besonder-heiten	■ Military Class 4■ OC Genie 4■ Click BIOS 4■ AMD CrossFire■ Sound Blaster Cinema (Für Z87-G41 PC Mate)■ Clear CMOS Taste■ Total Lüftersteuerung■ Super RAID■ Kommandozentrale
Software	■ Treiber■ MSI- Kommandozentrale- Super Charger- Super RAID- Live Update 5- Fast Boot■ 7-ZIP■ Intel Extreme Tuning Utility■ Norton Internet Security Solution■ Trend Micro SafeSync■ Sound Blaster Cinema (Für Z87-G41 PC Mate)■ Network Genie■ Intel Small Business Advantage (Für H87-G41 PC Mate/ B85-G41 PC Mate)
Form Faktor	■ ATX Form Faktor■ 12 Zoll x 8,7 Zoll (30,5 cm x 22 cm)

Weitere CPU-Informationen finden Sie unter http://www.msi.com/service/cpu-support/

Die neuesten Informationen über kompatible Bauteile finden Sie unter http://www.msi.com/service/test-report/

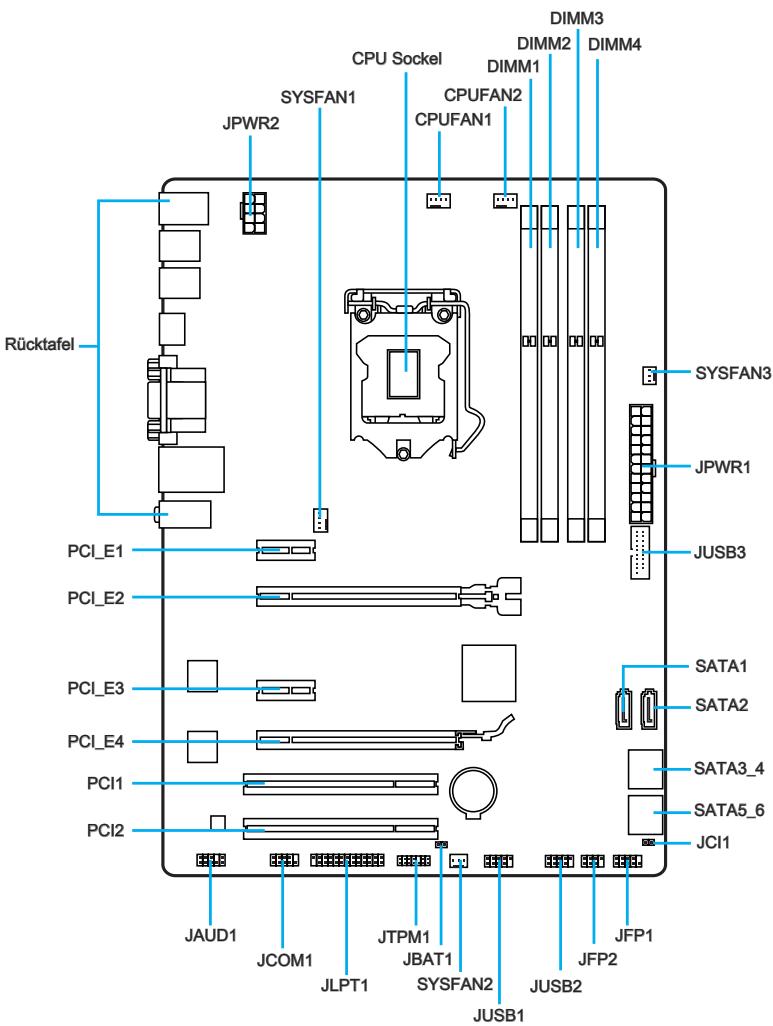

Übersicht der Motherboard-Anschlüsse

Port-Name	Port-Typ	Seite
Rücktafel	E/A Anschlüsse	De-7
CPU Sockel	LGA1150 CPU Sockel	De-9
CPUFAN1~2,SYSFAN1~3	Stromanschlüsse für Lüfter	De-19
DIMM1~4	DDR3 Speichersteckplätze	De-13

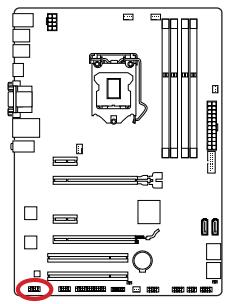

JAUD1	Audioanschluss des Frontpanels	De-22
JBAT1	Steckbrücke zur CMOS-Löschung	De-25
JCI1	Gehäusekontaktanschluss	De-22

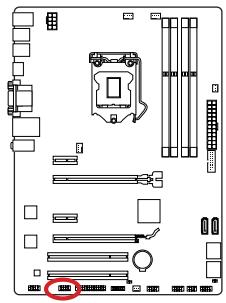

JCOM1	Serieller Anschluss	De-23
JFP1, JFP2	Systemtafelanschlüsse	De-20

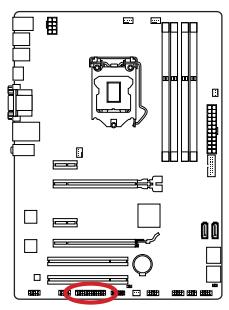

JLPT1	Parallele Schnittstelle	De-24
JPWR1~2	ATX Stromanschluss	De-15

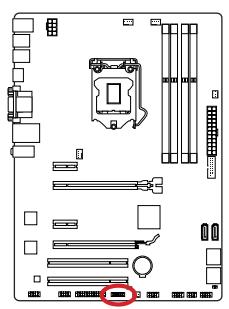

JTPM1	TPM Anschluss	De-23
JUSB1~2	USB 2.0 Erweiterungsanschluss	De-21
JUSB3	USB 3.0 Erweiterungsanschluss	De-21
MSATA_1	mSATA Steckplatz	De-27
PCI_E2, 4	PCIe x1 Erweiterungssteckplätze	De-16
PCI_E1, 3	PCIe x16 Erweiterungssteckplätze	De-16
SATA1~6	SATA Anschlüsse	De-18

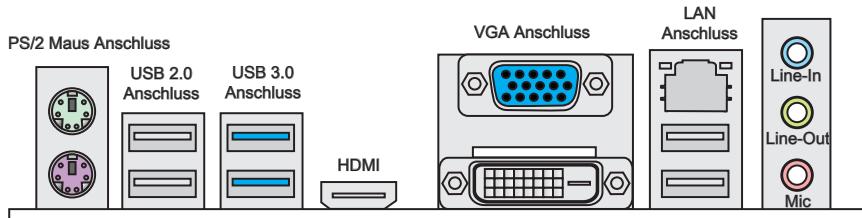

PS/2-Tastaturanschluss DVI-D-Anschluss

▶ PS/2-Tastatur/Maus-Anschluss

Der Standard-PS/2®-Maus/Tastatur-Stecker DIN ist für eine PS/2®-Maus/Tastatur.

▶ USB 2.0-Anschluss

Der USB 2.0-Anschluss dient zum direkten Anschluss von USB 2.0-Geräten, wie etwa Tastatur, Maus oder weiterer USB 2.0-kompatibler Geräte.

▶ USB 3.0-Anschluss

Der USB 3.0-Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Er unterstützt Datentransferraten bis zu 5 Gbit/s (SuperSpeed).

Wichtig

Um ein USB 3.0 einzusetzen, schließen Sie es bitte mit einem USB 3.0 kompatiblen Kabel an einen USB 3.0 Anschluss an.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Das High-Definition Multimedia Interface (kurz HDMI) ist eine Schnittstelle für die volldigitale Übertragung von dekomprimierten Audio- und Video-Daten. Dieser HDMI unterstützt alle Formate für Fernsehen, einschließlich Standard- und Enhanced- oder HD-Video sowie die Audioformate der Unterhaltungselektronik.

▶ VGA Anschluss

Die DB 15-Pin Buchse dient zum Anschluss eines VGA Monitors.

▶ DVI-D Anschluss

Der DVI-D (Digital Visual Interface- Digital) Anschluss erlaubt Ihnen, einen LCD- oder CRT-Monitor anzuschließen. Um einen Monitor anzuschließen, können Sie weitere Informationen dem Handbuch Ihres Monitors entnehmen.

Diese Plattform unterstützt die Ausgabe über 2- oder 3 Displays:

	HDMI+VGA	HDMI+DVI	VGA+DVI	HDMI+VGA+DVI
Erweiterter-Modus(Erweiterung des Desktops auf einen zweiten und dritten Monitor)	○	○	○	○
Clone-Modus(Monitore zeigen das gleiche Bild)	○	○	○	○

▶ LAN Port

Die Standard RJ-45 Buchse dient zur Verbindung in einem lokalen Netzwerk (LAN).

	LED	LED Status	Bezeichnung
	Link/ Activity LED (Verbindung/Aktivität LED)	Aus	Keine Verbindung
		Gelb	Verbindung
		Blinkt	Datenaktivität
	Speed LED (Geschwindigkeit LED)	Aus	10 Mbps-Verbindung
		Grün	100 Mbps-Verbindung
		Orange	1 Gbps-Verbindung

▶ Audioanschlüsse

Diese Audioanschlüsse dienen zur Verbindung mit Audiogeräten. Durch die Farben erkennen Sie die unterschiedlichen Funktionen der Audioanschlüsse.

■ Blau - Line-In : Der Anschluss "Line In" kann externe Audioausgabegeräte aufnehmen. Grün - Line-Out : An den Anschluss "Line Out" können Sie Lautsprecher oder Kopfhörer anschließen. ■ Rosa - Mikrofon : Der Anschluss "Mic" nimmt ein Mikrofon auf.

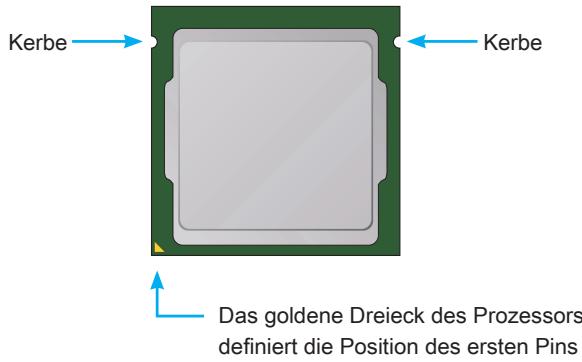

Erklärung zur LGA 1150 CPU

Die Oberseite der LGA 1150 CPU hat zwei Justierungen und ein gelbes Dreieck, um die korrekte Ausrichtung der CPU auf dem Motherboard zu gewährleisten. Das gelbe Dreieck des Prozessors definiert die Position des ersten Pins.

Wichtig

Überhitzung

Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionsweise des CPU-Kühlers sicher, um die CPU vor Überhitzung zu schützen. Überprüfen Sie, ob eine gleichmäßige Schicht der thermischen Paste (oder des thermischen Klebebands) zwischen der CPU und dem Kühlblech aufgetragen ist, um die Wärmeableitung zu erhöhen.

CPU-Wechsel

Stellen Sie vor einem Wechsel des Prozessors stets sicher, dass das Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Unversehrtheit der CPU zu gewährleisten.

Übertakten

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurechtkommen. Von jedem Versuch des Betriebs außerhalb der Produktspezifikationen kann nur abgeraten werden. Wir übernehmen keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigen Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.

CPU- und Kühlkörper-Einbau

Wenn Sie die CPU einbauen, denken Sie bitte daran, einen CPU-Kühler zu installieren. Ein CPU-Kühlkörper ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität beizubehalten. Befolgen Sie die nachstehenden Schritte, um die richtige CPU- und CPU-Kühlkörper-Installation zu gewährleisten. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Motherboard.

Video-Demonstration

Anhand dieses Videos an der untenstehenden Adresse lernen Sie, wie Sie CPU und Kühlkörper installieren.

http://youtu.be/bf5La099url

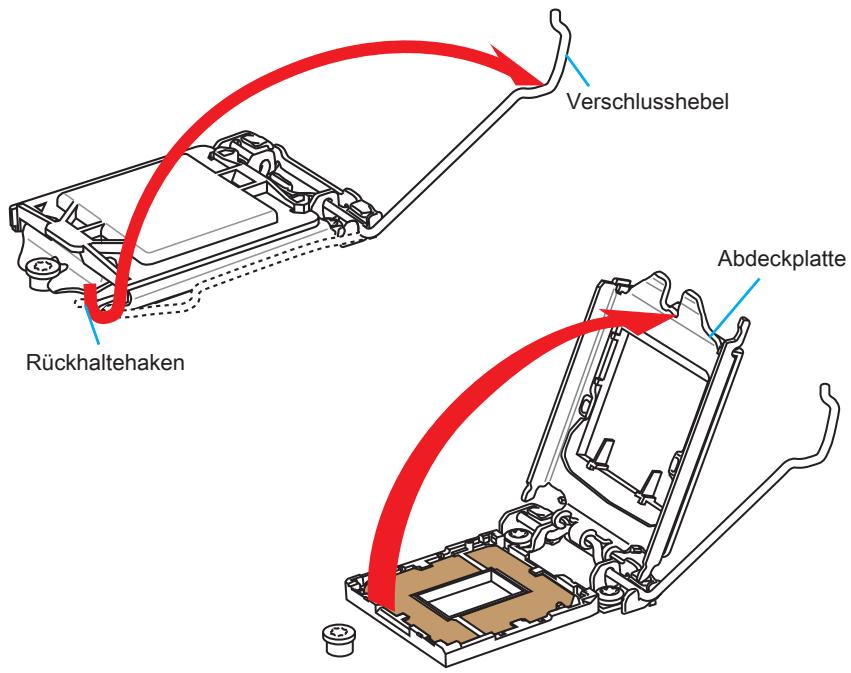

1. Drücken Sie den Verschlusshebel nach unten, um den Hebel zu öffnen, und öffnen Sie anschließend die Abdeckplatte.
2. Die Abdeckplatte sollte nach vollständigem Zurückklappen des Verschlusshebels mit nach hinten klappen.

Wichtig

Berühren Sie die Sockelkontakte oder die Unterseite der CPU nicht.

1. Positionieren Sie die Kerben mit den Justiermarkierungen des Sockels. Setzen Sie die CPU nach unten, ohne Kippen oder Schieben der CPU im Sockel. Begutachten Sie, ob die CPU richtig im Sockel sitzt.
2. Schließen Sie und schieben Sie die Abdeckplatte unter dem Rückhalteknopf. Verschließen Sie den Verschlusshebel.

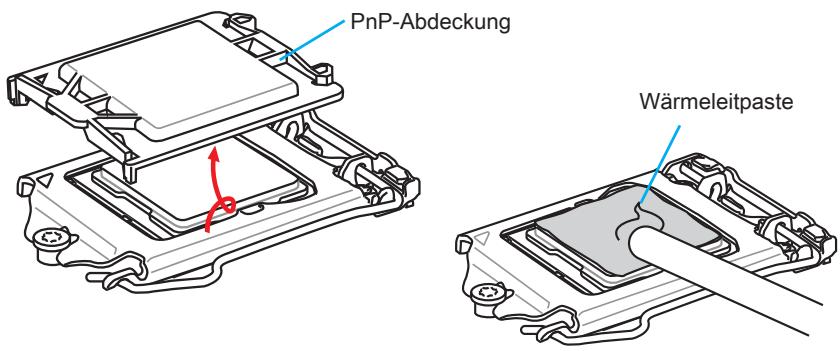

1. Wenn Sie den Verschlusshebel herunterdrücken, wird die PnP-Abdeckung aus dem CPU-Sockel automatisch getrennt. Bitte bewahren Sie die PnP-Abdeckung. Setzen Sie bitte immer die PnP-Abdeckung ein, wenn die CPU aus dem Sockel entfernt wird.
2. Verteilen Sie dann eine geeignete Wärmeleitpaste oder ein Wärmeleitpad auf der Oberseite der eingesetzten CPU. Dies verbessert die Wärmeableitung maßgeblich und verhindert damit die Überhitzung des Prozessors.

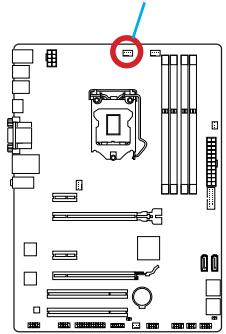

1. Machen Sie den CPU-Lüfteranschluss auf dem Motherboard ausfindig.
2. Setzen Sie den Kühlkörper auf die CPU und beachten Sie die Übereinstimmung der Lüfterverankerungen mit den dafür vorgesehenen Löchern auf der Motherboard-Platine.

CPU-Lüfteranschluss

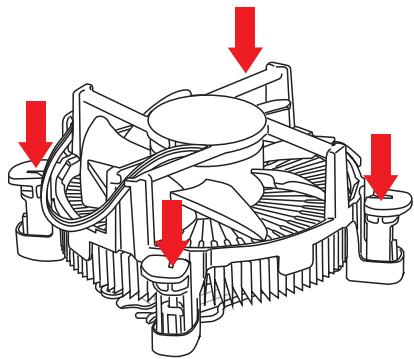

1. Drücken Sie nach der korrekten Positionierung des Kühlkörpers die Arretierungsstifte mit leichtem Druck nach unten bis sie einrasten. Das Einrasten sollte mit einem Klick hörbar sein.
2. Überprüfen Sie das Motherboard um sicherzustellen, dass der Kühler korrekt installiert ist.
3. Schließlich verbinden Sie das Stromkabel des CPU-Lüfters mit dem Anschluss auf dem Motherboard.

• Stellen Sie sicher, dass Ihr Kühlkörper eine feste Verbindung mit der CPU hergestellt hat, bevor Sie Ihr System starten.
• Wenn keine CPU installiert ist, schützen Sie immer den CPU-Sockel durch die Plastikabdeckung.
• Wenn Sie eigene CPU und den Kühlkörper/Kühler gekauft haben, beziehen Sie sich bitte auf die Unterlagen des Kühlers für mehr Details über die Kühlerinstallation.

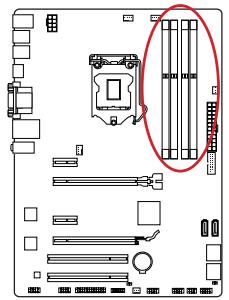

Die DIMM-Steckplätze nehmen Arbeitsspeichermodule auf. Die neuesten Informationen über kompatible Bauteile finden Sie unter http://www.msi.com/service/test-report/

Anhand dieses Videos an der untenstehenden Adresse lernen Sie, wie Sie die Speichermodule installieren.

http://youtu.be/76yLtJaKICQ

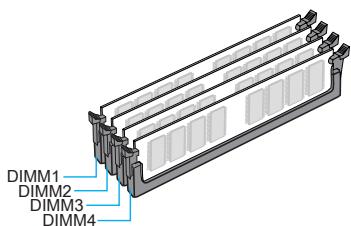

Populationsregeln für Dual-Kanal-Speicher

Im Dual-Kanal-Modus können Arbeitsspeichermodule Daten über zwei

Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-Kanal-Modus wird die Leistung Ihres Systems verbessert. Bitte beachten Sie die folgenden Abbildungen zur Veranschaulichung der Installationsvorgaben im Dual-Kanal-Modus.

Wichtig

• DDR3 und DDR2 können nicht untereinander getauscht werden und der Standard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speichermodule stets in DDR3 DIMM Slots.
• Verwenden Sie die Speichermodule des gleichen Typs und identischer Speicherdichte im Zweikanalbetrieb, um die Systemstabilität zu gewährleisten.
• Aufgrund der Chipsatzressourcennutzung wird nur eine Systemdichte bis 31+GB (nicht volle 32GB) erkannt, wenn jeder DIMM Slot mit einem 8GB Speichermodul besetzt wird.

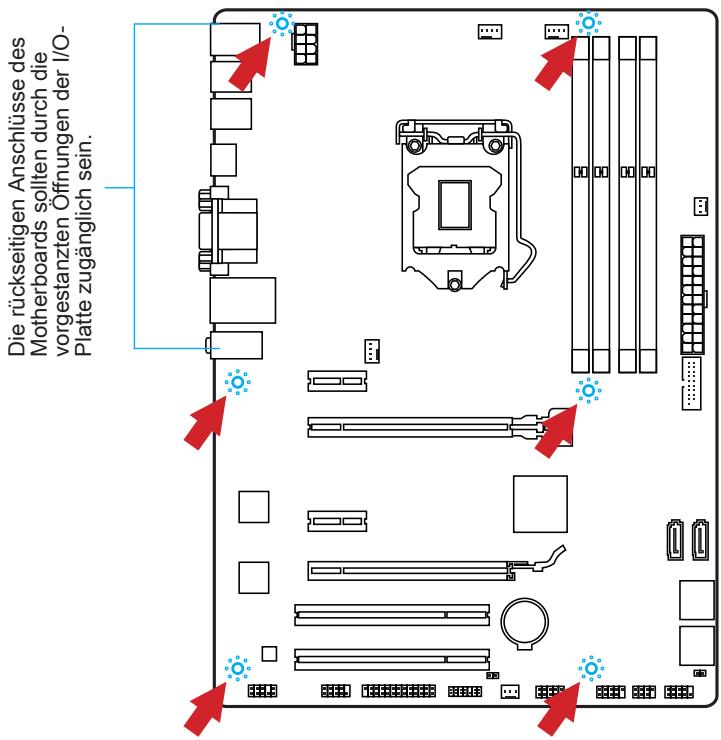

Schraubenlöcher für die Montage

Verwenden Sie die dem Motherboard beiliegende I/O-Platte und setzen Sie sie mit leichtem Druck von innen in die Aussparung des Computergehäuses ein. Zur Installation des Motherboards in Ihrem PC-Gehäuse befestigen Sie zunächst die dem Gehäuse beiliegenden Abstandhalter im Gehäuse. Legen Sie das Motherboard mit den Schraubenöffnungen über den Abstandhaltern und schrauben Sie das Motherboard mit den dem Gehäuse beiliegenden Schrauben fest. Die Positionen der Befestigungslöcher sehen Sie in der Zeichnung unten. Weitere Informationen erfahren Sie über Ihr Gehäusehandbuch.

Wichtig

• Installieren Sie das Motherboard auf einer ebenen Fläche ohne Schmutz. - Um Schäden am Motherboard zu verhindern, vermeiden Sie jegliche Berührung des Motherboards mit dem Gehäuse mit Ausnahme der Abstandhalter unter den Befestigungslöchern. - Stellen Sie sicher, dass sich keine losen metallischen Teile im Gehäuseinneren befinden.

Video-Demonstration

Anhand dieses Videos unter der untenstehenden Adresse lernen Sie, wie Sie die Stromversorgungsstecker installieren.

http://youtu.be/gkDYyR_83I4

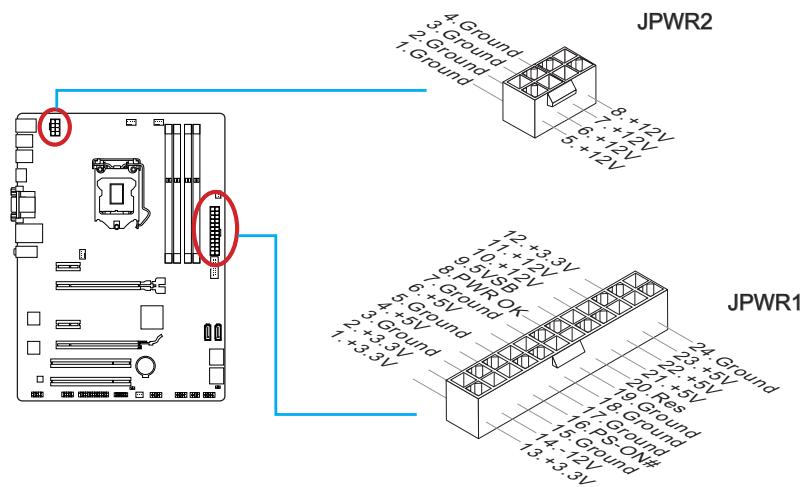

JPWR1~2: ATX-Stromanschlüsse

Mit diesem Anschluss verbinden Sie den ATX-Stromanschluss. Achten Sie beim Verbinden des ATX-Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige Verbindung zu gewährleisten.

Wichtig

Stellen Sie sicher, dass diese Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

Dieses Motherboard enthält zahlreiche Schnittstellen für Erweiterungskarten, wie diskrete Grafik- oder Soundkarten.

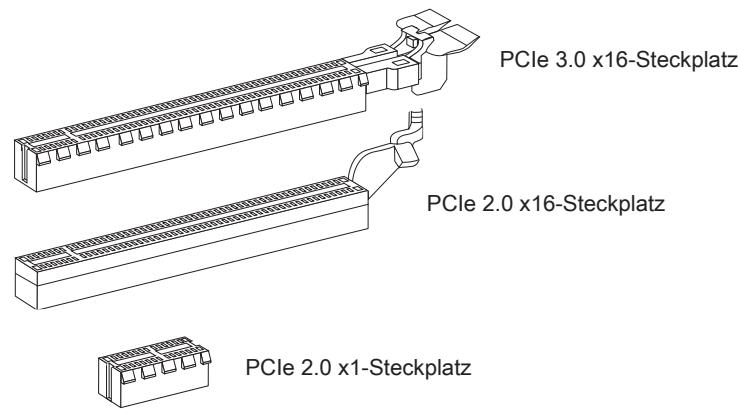

PCI_E1~4: PCIe-Erweiterungssteckplätze

Der PCIe-Steckplatz unterstützt PCIe-Erweiterungskarten.

PCI1~2: PCI-Erweiterungssteckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um notwendige zusätzliche Hardware- oder Software-Änderungen zu überprüfen.

Falls im Prozessor integriert, nutzt dieses Motherboard den im Prozessor befindlichen Grafikprozessor. Zusätzliche Grafikkarten können aber über die auf dem Motherboard verfügbaren Erweiterungssteckplätze eingesetzt werden, um die Systemleistung zu erhöhen.

Video-Demonstration

Anhand dieses Videos unter der untenstehenden Adresse lernen Sie, wie Sie eine Grafikkarte im PCIe-x16-Steckplatz mit Butterfly-Verschlüssen installieren.

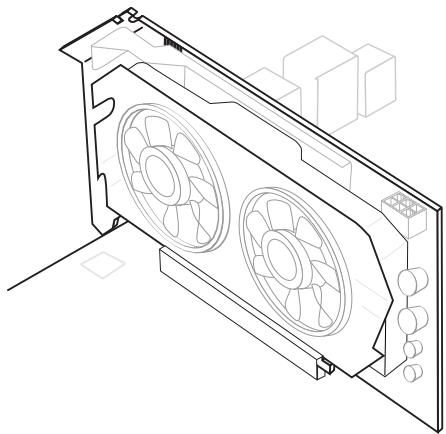

Installation einer Grafikkarte

1. Stellen Sie fest, für welchen Steckplatz Ihre Grafikkarte geeignet ist. Suchen Sie einen entsprechenden freien Steckplatz auf Ihrem Motherboard. Entfernen Sie eine eventuelle Schutzvorrichtung für den Steckplatz im Gehäuse.
2. Positionieren Sie die Grafikkarte über den gewählten Steckplatz, mit dem Display-Anschluss in Richtung Gehäuseausgang. Für die Installation einer einzelnen Grafikkarte empfehlen wir PCI_E2.
3. Pressen Sie die Grafikkarte in den Steckplatz. Je nach Steckplatz sollte die Karte in einer Halterung am Steckplatzende einrasten.
4. Befestigen Sie das vordere Ende der Grafikkarte mit einer dafür vorgesehenen Schraube am Computergehäuse.
5. Konsultieren Sie das Handbuch Ihrer Grafikkarte für weitere Angaben zur Treiberinstallation und zu den Einstellungen. Einige Grafikkarten benötigen den Anschluss einer gesonderten Stromversorgung.

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial ATA (SATA). Pro Anschluss kann ein Serial ATA Gerät angeschlossen werden. Zu Serial ATA Geräten gehören Festplatten (HDD), SSD Festplatten (SSD) und optische Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke).

Video-Demonstration

Anhand dieses Videos an untenstehender Adresse lernen Sie, wie Sie eine SATA-Festplatte installieren. http://youtu.be/RZsMpqxythc

• Viele Serial ATA Geräte benötigen eine zusätzliche Stromversorgung über das PC-Netzteil. Dazu gehören Festplatten (SSD und HDD) und optische Laufwerke (CD-/DVD-/Blu-Ray). Weitere Informationen bietet das entsprechende Handbuch des Laufwerks.
• Meist müssen Serial-ATA Geräte im Gehäuse verschraubt werden. Informationen dazu finden Sie im Gehäuse- oder Gerätehandbuch.
• Knicken Sie das Serial ATA Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein.
• SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen, den flachen Stecker auf dem Motherboard einzustecken.

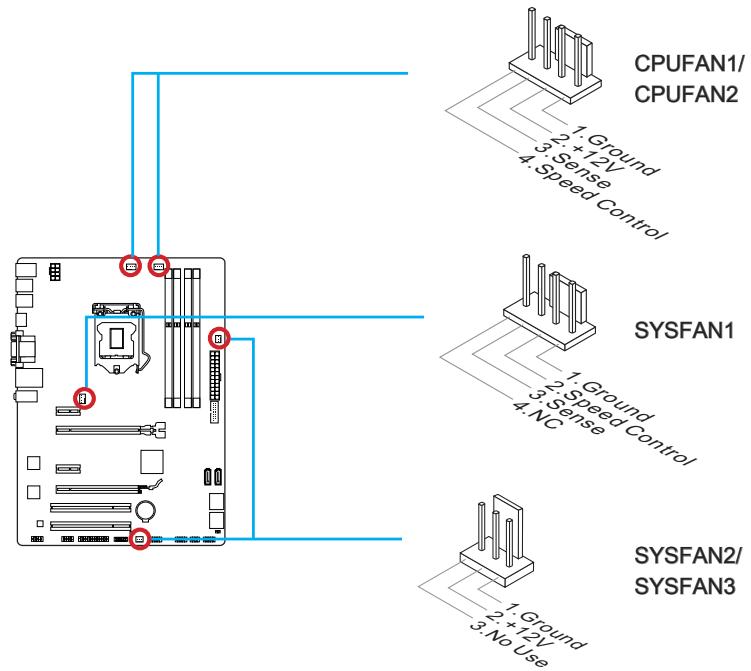

CPUFAN1~2, SYSFAN1~3: Stromanschlüsse für Lüfter

Die Anschlüsse unterstützen aktive Systemlüfter mit +12V. Ist Ihr Motherboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Geschwindigkeitsregelung, um die Vorteile der Steuerung des CPU-Lüfters zu nutzen. Vergessen Sie nicht, alle Systemlüfter anzuschließen. Einige Systemlüfter können nicht direkt an dem Motherboard angeschlossen werden und müssen stattdessen mit dem Netzteil direkt verbunden werden. Kompatible Systemlüfter können an jeder der Onboard-Systemlüfteranschlüsse angeschlossen werden.

Wichtig

• Informieren Sie sich vor dem Kühlerkauf über die empfohlenen CPU-Kühler des Prozessorherstellers auf dessen Website.
• Die Anschlüsse unterstützen die Smart-Fan-Lüftersteuerung. Das Utility Command Center kann installiert werden, um die Lüftergeschwindigkeit in Abhängigkeit von der Prozessor- und System-Temperatur zu steuern.
• Für den Fall, dass nicht genügend Lüfteranschlüsse auf dem Motherboard zur Verfügung stehen, können weitere Lüfter mittels Adapter direkt am Netzteil angeschlossen werden.
• Stellen Sie vor dem ersten Systemstart sicher, dass sich keine Kabel in den Lüftern verfangen können.

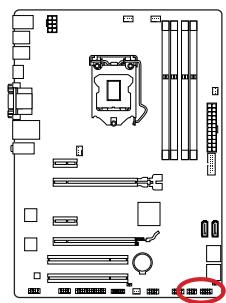

Diese Anschlüsse sind für das Frontpanel angelegt. Sie dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des "Intel® Front Panel I/O Connectivity Design Guide". Bei der Installation der Frontpanel-Anschlüsse nutzen Sie bitte die beiliegenden mConnectors, um die Installation zu vereinfachen. Schließen Sie alle Kabel aus dem PC-Gehäuse zunächst an die mConnectors an und stecken Sie die mConnectors auf das Motherboard.

Video-Demonstration

Anhand dieses Videos an untenstehender Adresse lernen Sie, wie Sie die Frontpanel-Anschlüsse installieren.

http://youtu.be/DPELIdVNZUI

• An den Anschlüssen aus dem Gehäuse sind die positiven Kabel an den Pins, die mit kleinen Dreiecken markiert sind, erkennbar. Bitte verwenden Sie das Diagramm oben und die Bezeichnungen auf den MConnectors, um die korrekte Positionierung und Platzierung festzustellen.
• Die meisten Anschlüsse in der Frontplatte des PC-Gehäuses sollen vor allem in JFP1 gesteckt werden.

JUSB1\~2: USB 2.0 Erweiterungsanschlüsse

Dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits-USB-Peripheriegeräte, wie z.B. USB-Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.

- Bitte beachten Sie, dass Sie die mit VCC (stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

JUSB3: USB 3.0 Erweiterungsanschluss

Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Unterstützt Datentransferraten bis zu 5 Gbit/s (SuperSpeed).

• Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.
• Zur Verwendung eines USB 3.0-Geräts müssen Sie das Gerät an einen USB 3.0 Port über ein optionales USB 3.0-kompatibles Kabel anschließen.

JCI1: Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wenn das PC-Gehäuse geöffnet wird, aktiviert dies den Gehäuse-Kontaktschalter und eine Warnmeldung wird auf dem Bildschirm angezeigt. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

JAUD1: Audioanschluss des Frontpanels

Dieser Anschluss ermöglicht den Anschluss von Audio Ein- und Ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des “Intel® Front Panel I/O Connectivity Design Guide”.

JTPM1: TPM Anschluss

Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.

JCOM1: Serieller Anschluss

Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

JLPT1: Parallele Schnittstelle

Die Parallele Schnittstelle ist eine Standard Druckerschnittstelle, die ebenso als Enhanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben werden kann.

JBAT1: Steckbrücke zur CMOS-Löschung

Der Onboard-CMOS-Speicher (RAM) wird durch eine externe Spannungsversorgung über eine Batterie auf dem Motherboard versorgt, um die Daten der

Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, bei jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen möchten, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Halten Sie sich an die Anweisungen in der Grafik, um die Daten zu löschen.

Wenn das System ausgeschaltet ist, können Sie die Steckbrücke stecken, um die Daten im CMOS zu löschen. Danach entfernen Sie die Steckbrücke. Versuchen Sie niemals, die Daten im CMOS zu löschen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigt werden.

Treiber und Dienstprogramme

Nach der Installation des Betriebssystems müssen Sie Treiber installieren, um die Leistung des neuen Computers zu maximieren. Dem MSI-Mainboard liegt eine Treiber-CD bei. Die enthaltenen Treiber ermöglichen es Ihnen, das Motherboard effizienter zu nutzen und von den besonderen Eigenschaften des MSI-Motherboards zu profitieren.

Sie können Ihren Computer durch den Einsatz des beiliegenden

Sicherheitsprogramms vor Viren schützen. Zusätzlich liegen dem Paket eine Vielzahl von leistungsfähigen und nützlichen Utilities bei.

Total Installer

Total Installer ist sehr einfach zu verwenden und gewährleistet eine zuverlässige Installation aller notwendigen Treiber sowie der gewünschten Programme. Befolgen Sie bitte die folgenden Schritte, um die Treiber und Dienstprogramme auf Ihrem neuen Computer zu installieren.

1. Legen Sie die MSI-Treiber-Disk in das optische Laufwerk ein. Der Setup-Bildschirm erscheint automatisch, wenn "Autorun" aktiviert ist.
2. Klicken Sie auf das Symbol "Total Installer". Ein Popup-Dialog erscheint, in dem alle notwendigen Treiber aufgelistet werden.

Klicken Sie hier

1. Wählen Sie alle Kontrollkästchen der Treiber-Liste.
2. Klicken Sie die "Install"-Taste.
3. Die Installation der Software wird dann in Gang gesetzt. Nach der Fertigstellung wird ein Neustart durchgeführt.
4. Klicken Sie auf OK, um die Installation zu beenden.
5. Starten Sie den Computer neu.

Sie können auch dieselbe Methode verwenden, um die gewünschten Dienstprogramme zu installieren.

CLICK BIOS wurde von MSI entwickelt. Es bietet eine intuitiv bedienbare grafische Benutzeroberfläche, in der BIOS-Parameter einfach per Maus und Tastatur konfiguriert werden können.

Mit CLICK BIOS können Benutzer alle wichtigen BIOS-Einstellungen ändern, die CPU-Temperatur überwachen, die Boot-Reihenfolge festlegen und die Systeminformationen anzeigen, wie CPU-Name, DRAM-Kapazität, OS-Version und BIOS-Version. Benutzer können die Einstellungen exportieren und importieren, um sie zu sichern, einzuspielen oder mit Freunden zu teilen.

Aufruf des BIOS-Setups

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test - Selbstüberprüfung nach dem Einschalten). Sobald die unten angezeigte Meldung erscheint, drücken Sie die Taste ( ), um das BIOS aufzurufen:

Press DEL key to enter Setup Menu, F11 to enter Boot Menu

(ENTF drücken, um das Einstellungsprogramm zu öffnen; F11 drücken, um das Bootmenü zu öffnen)

Wenn die Meldung verschwindet, bevor Sie reagieren, und Sie möchten immer noch ins BIOS, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die "RESET"-Taste am Gehäuse betätigen. Sie können das System außerdem neu starten, indem Sie gleichzeitig die Tasten , und drücken (bei manchen Tastaturen , und ).

MSI bietet zusätzlich zwei Methoden, um zum BIOS-Setup zu gelangen. Klicken Sie auf das Auswahlfeld "GO2BIOS" des Bildschirms "MSI Fast Boot" oder drücken Sie die Taste "GO2BIOS" (optional) auf dem Motherboard, um beim nächsten Systemstart automatisch ins BIOS-Menü zu wechseln.

Klicken Sie auf das Auswahlfeld "GO2BIOS" des Bildschirms "MSI Fast Boot".

Wichtig

• Beim Einsatz des "MSI Fastboot"-Dienstprogramms zum automatischen Aufrufen des BIOS müssen Sie das Programm zunächst installieren.
• Die Menüpunkte jeder in diesem Kapitel beschriebenen BIOS-Kategorie befinden sich in permanenter Weiterentwicklung, um die Systemleistung zu verbessern. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollten demnach nur als Anhaltspunkte dienen.

Überblick

Nach dem Aufrufen des BIOS sehen Sie die folgende Anzeige.

▶ Temperaturüberwachung

Es zeigt die Temperatur des Prozessors und des Motherboards.

▶ Sprache

Hier können Sie die Sprache der BIOS-Einstellungen auswählen.

▶ Systeminformation

Es zeigt Zeit, Datum, CPU-Name, CPU-Frequenz, DRAM-Frequenz, DRAM-Kapazität und die BIOS-Version.

▶ BIOS-Menü-Auswahl

Die folgenden Optionen stehen zur Verfügung:

■ SETTINGS - Mit diesem Menü können Sie die Parameter für Chipsatz und Boot-Geräte angeben. ■ OC - Dieses Menü enthält die Frequenz- und Spannungsanpassungen. Die Erhöhung der Frequenz kann eine bessere Leistung erreichen. Andererseits kann eine zu hohe Frequenz und hohe Wärmeentwicklung Instabilität verursachen. Daher empfehlen wir unerfahrenen Anwendern nicht zu übertakten. ■ M-FLASH - Dieses Menü bietet die Funktion, das BIOS mit einem USB-Flash-Laufwerk zu aktualisieren. ■ OC PROFILE - In diesem Menü werden die verschiedenen Overclocking-Profile gesetzt. ■ HARDWARE MONITOR - In diesem Menü werden die Geschwindigkeiten der Lüfter gesetzt und die Spannungen des Systems überwacht. ■ BOARD EXPLORER - In diesem Menü zeigt die Information der installierten Geräte auf dem Motherboard an.

▶ Boot-Geräte-Prioritätsleiste

Sie können die Gerätesymbole verschieben, um die Startreihenfolge zu ändern.

Hohe Priorität → Niedrigere Priorität

▶ Menüanzeige

Dieser Bereich ermöglicht die Konfiguration von BIOS-Einstellungen.

▶ Virtual OC Genie Taste

Aktivieren oder deaktivieren Sie die OC Genie Funktion durch einen Klick auf diese Taste. Wenn aktiviert, leuchtet diese Taste auf. Aktivieren Sie die OC Genie-Funktion, um mit einem von MSI optimierten Übertaktungsprofil automatisch zu übertakten.

▶ Modellname

Zeigt das Modell des Motherboards an.

Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol finden, bedeutet dies, dass Sie über das entsprechende Feld ein Untermenü mit zusätzlichen Optionen aufrufen können. Durch die Steuertasten oder Maus können Sie ein Feld hervorheben und durch Drücken der Eingabetaste oder durch einen Doppelklick mit der linken Maustaste in das Untermenü gelangen.

▶ Bildlaufleiste

Schieben Sie die Bildlaufleiste oder nutzen Sie die Pfeiltasten, um die weiteren Elemente anzuzeigen, die im Menü-Anzeigebereich sind.

▶ Allgemeine Hilfe

Die Allgemeine Hilfe zeigt eine Kurzbeschreibung an, um Ihnen bei der Verwendung des ausgewählten Elements zu helfen.

Betrieb

Sie können die BIOS-Einstellungen mit der Maus oder der Tastatur steuern. Die folgende Tabelle zeigt und beschreibt die Hotkeys und Mausaktionen.

Hotkey	Maus	Beschreibung
<↑↓→←>	Bewegen Sie den Cursor	Auswahl eines Eintrages
	Klicken/ doppelt-klicken Sie mit der linken Maustaste	Auswahl eines Symbols/ Feldes
	Klicken Sie mit der rechten Maustaste	Das Menü verlassen oder zurück zum Hauptmenü aus dem Untermenü
<+>		Hochzählen oder ändern eines Wertes
<->		Herunterzählen oder ändern eines Wertes
		Allgemeine Hilfe
		CPU-Spezifikationen
		Aufruf des Memory-Z Fensters mit Details zum Speicher
		Laden der ursprünglichen Setup-Standardwerte
		OC-Profil wird vom USB-Stick geladen
		OC-Profil wird auf einem USB-Stick gespeichert
		Speichern oder Zurücksetzen der Änderungen
		Speichern des Bildschirmfotos auf einen FAT/FAT32 USB-Laufwerk

OC-Menü

In diesem Menü können Benutzer das BIOS anpassen und übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können.

• Die Übertaktung ist nur für fortgeschrittene Benutzer zu empfehlen. - Die erfolgreiche Übertaktung ist nicht gewährleistet. Die Anwendung von Übertaktungsmaßnahmen kann zu Verlust der Garantie oder zur Beschädigung der Hardware führen. - Falls Sie sich mit der Übertaktung nicht auskennen, empfehlen wir für einfaches Übertakten die OC-Genie-Funktion.

Zeigt die derzeitige Frequenz der installierten CPU, des Speichers und des Rings. Dies ist nur eine Anzeige – keine Änderung möglich.

▶ CPU Base Clock (MHz) [Default]

Hier können Sie den CPU-Grundtakt anpassen. Sie können die CPU übertakten, indem Sie diesen Wert verändern. Bitte beachten Sie, dass die Übertaktung (und das Ergebnis) und die Stabilität nicht gewährleistet sind. Diese Option wird angezeigt, wenn der installierte Prozessor diese Funktion unterstützt.

Zeigt das derzeitige Band des CPU-Grundtakts an. Dies ist nur eine Anzeige – keine Änderung möglich. Diese Option kann nur geändert werden, wenn der Prozessor diese Funktion unterstützt.

Legen Sie das Band des CPU-Grundtakts fest. Sie können den CPU-Grundtakt durch die Anpassung des Werts übertakten. Bitte beachten Sie, dass die Übertaktung (und das Ergebnis) und die Stabilität nicht gewährleistet sind. Diese Option kann nur

geändert werden, wenn der Prozessor diese Funktion unterstützt. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. [Optionen: Auto, 1,00, 1,25, 1,67]

▶ CPU Base Clock Apply Mode [Auto]

Einstellung des angepassten CPU-Grundtakts.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Next Boot] Die CPU arbeitet mit angepasstem CPU-Grundtakt nach einem Neustart.

[Immediate] Die CPU arbeitet mit angepasstem CPU-Grundtakt sofort.

▶ CPU Ratio Mode [Auto]

Wählen Sie den Betriebsmodus des CPU-Multiplikators.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Fixed Mode] Legt den CPU-Multiplikator fest.

[Dynamischer Modus] Der CPU-Multiplikator wird dynamisch je nach CPU-Belastung verändert.

Legen Sie den CPU-Multiplikator fest, um die CPU-Taktfrequenzen zu bestimmen. Diese Option kann nur geändert werden, wenn der Prozessor diese Funktion unterstützt.

Zeigt die eingestellte Frequenz der CPU an. Es handelt sich um eine Anzeige – Änderungen sind nicht möglich.

▶ EIST [Aktiviert]

Aktivieren oder deaktivieren Sie die Enhanced Intel® SpeedStep Technologie.

▶ Intel Turbo Boost [Aktiviert]

Aktivieren oder deaktivieren Sie Intel® Turbo Boost. Diese Option wird angezeigt, wenn die installierte CPU diese Einstellungen unterstützt.

[Aktiviert] Aktivieren Sie diese Funktion, um die CPU-Leistung automatisch zu erhöhen, wenn das System mehr Leistung benötigt.

[Deaktiviert] Deaktivieren Sie diese Funktion.

▶ Enhanced Turbo [Auto]

Aktivieren oder deaktivieren Sie die Enhanced Turbo Funktion für alle CPU-Kerne, um die CPU-Leistung zu erhöhen.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Aktiviert] Alle CPU-Kerne werden mit maximalem Turbo konfiguriert.

[Deaktiviert] Deaktivieren Sie diese Funktion.

Wählen Sie ein Overclocking-Profil für die OC Genie-Funktion. Diese Option wird angezeigt, wenn "OC Genie Function Control" auf [By BIOS Optionen] steht.

[Gear1] Aktivieren Sie den Wert des Gear1 Overclocking-Profils für die Übertaktung.

[Gear2] Aktivieren Sie den Wert des Gear2 Overclocking-Profils für extreme Übertaktungen.

Wichtig

• Es wird empfohlen, keine Änderung im OC-Menü zu machen und die Werkseinstellungen nach dem Aktivieren der OC Genie-Funktion nicht zu laden.
• Im OC Genie Modus sind das BIOS-Update oder ein Clearing-CMOS unzulässig. Diese können zum Versagen der OC Genie Funktion oder zu anderen Effekten führen.

▶ Adjust Ring Ratio [Auto]

Setzen Sie den Ring Ratio. Der erlaubte Wertebereich ist abhängig von der installierten CPU.

Zeigt die angepasste Ring Frequenz. Nur Anzeige – keine Änderung möglich.

▶ Adjust GT Ratio [Auto]

Setzen Sie den Multiplikator der integrierten Grafik. Der erlaubte Wertebereich ist abhängig von der installierten CPU.

Zeigt die angepasste Frequenz der integrierten Grafik. Nur Anzeige – keine Änderung möglich.

▶ DRAM Reference Clock [Auto]

Setzen Sie den DRAM-Referenztakt. Der erlaubte Wertebereich ist abhängig von der installierten CPU. Diese Option wird angezeigt, wenn die installierte CPU diese Einstellungen unterstützt.

▶ DRAM Frequency [Auto]

Setzen Sie die DRAM Frequenz. Bitte beachten Sie, dass ein zuverlässiges Übertaktungsverhalten nicht garantiert werden kann.

Zeigt die Speicherfrequenz an. Nur Anzeige – keine Änderung möglich.

▶ Extreme Memory Profile (X.M.P) [Disabled]

Extreme Memory Profiles (XMP) sind von Intel eingeführte Zertifizierungen für DDR3-Speichermodule aus dem PC-Bereich und können kompatible DDR3-Speicher übertakten. Diese Option steht zur Verfügung, wenn die installierten Speichermodule die XMP-Technik unterstützen.

[Disabled] Deaktiviert diese Funktion.

[Profile 1] Sie können Ihre Plattform übertakten, indem Sie das Profil 1 auswählen.

[Profile 2] Sie können Ihre Plattform übertakten, indem Sie das Profil 2 auswählen.

▶ DRAM Timing Mode [Auto]

Wählt den Speicher-Timing-Modus aus.

[Auto] Das DRAM-Timing wird basierend auf SPD (Serial Presence Detect) der installierten Speichermodule bestimmt.

[Link] Ermöglicht die manuelle Konfiguration des DRAM-Timings für alle Speicherkanäle.

[UnLink] Ermöglicht die manuelle Konfiguration des DRAM-Timings für die einzelnen Speicherkanäle.

▶ Advanced DRAM Configuration

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Dieses Untermenü wird nach der Einstellung [Link] oder [Unlink] im "DRAM Timing Mode" aktiviert. Der Anwender kann die Speicher-Timings für jeden Kanal des Speichers einstellen. Das System könnte nach dem Ändern der Speicher-Timings instabil werden oder nicht mehr booten. Wenn Instabilität auftritt, löschen Sie bitte die CMOS-Daten und stellen Sie die Standardeinstellungen wieder her. (Lesen Sie bitte den Abschnitt "Clear CMOS Jumper/ Taste", um die CMOS-Daten zu löschen und die Standardeinstellungen auf das BIOS zu laden.)

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Aktiviert oder deaktiviert die verschiedenen Methoden des DRAM-Trainings. Das System könnte nach Änderungen dieser Elemente in diesem Untermenü instabil werden oder nicht mehr booten. Wenn Instabilität auftritt, löschen Sie bitte die CMOS-Daten und stellen Sie die Standardeinstellungen wieder her. (Lesen Sie bitte den Abschnitt "Clear CMOS Jumper/ Taste", um die CMOS-Daten zu löschen und die Standardeinstellungen auf das BIOS zu laden.)

▶ Memory Fast Boot [Auto]

Aktivieren oder deaktivieren Sie die Initiierung und Prüfung des Speichers für jeden Boot-Vorgang.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Enabled] Der Vorgang der Initiierung und Prüfung des Hauptspeichers wird aus dem Archiv der ersten Initiierung imitiert, um den Systemstart zu beschleunigen.

[Disabled] Der Speicher wird bei jedem Boot-Vorgang vollständig neu initiiert und geprüft.

▶ SVID Communication [Auto]

Aktivieren oder deaktivieren Sie die SVID (Serial Voltage Identification)-Unterstützung.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Enabled] PWM-Phase wird dynamisch je nach CPU SVID (Serial Voltage Identification) geändert.

[Disabled] Deaktiviert die SVID (Serial Voltage Identification)-Unterstützung.

▶ VCCIN Voltage [Auto]

Legen Sie die CPU-Eingangsspannung fest. Die CPU-Eingangsspannung ist die CPU-Stromquelle, die durch Komponenten der CPU gemeinsam genutzt wird.

Zeigt die aktuelle CPU-VCCIN-Spannung an. Nur Anzeige.

▶ CPU Core Voltage Mode/ CPU Ring Voltage Mode/ CPU GT Voltage Mode [Auto]

Wählen Sie die Betriebsmodi für diese Spannungen aus.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Adaptive Mode] Legt die adaptiven Spannungen automatisch an, um die System-Performance zu optimieren.

[Override Mode] Hier können Sie diese Spannungen manuell einstellen.

Einstellung dieser Spannungen. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS die Spannungen automatisch einstellen, oder Sie können sie manuell einstellen.

▶CPU Core Voltage Offset Mode/ CPU Ring Voltage Offset Mode/ CPU GT Voltage Offset Mode/ CPU SA Voltage Offset Mode/ CPU IO Analog Voltage Offset Mode/ CPU IO Digital Voltage Offset Mode [Auto]

Wählen Sie die Spannungs-Offset-Modi aus.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[+] Hier können Sie die positive Offset-Spannung einstellen.

[-] Hier können Sie die negative Offset-Spannung einstellen.

▶ CPU Core Voltage Offset/ CPU Ring Voltage Offset/ CPU GT Voltage Offset/ CPU SA Voltage Offset/ CPU IO Analog Voltage Offset/ CPU IO Digital Voltage Offset [Auto] Stellen Sie die Offset-Werte für diese Spannungen ein.

Zeigt die aktuellen Spannungen. Nur Anzeige.

▶ Internal VR OVP OCP Protection [Auto]

Aktiviert oder deaktiviert den Überspannungsschutz und Überstromschutz für den CPU-internen Spannungsregulator (VR/ Voltage Regulator).

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Enabled] Legt die Spannungsbegrenzung der CPU-internen VR für Überspannungsschutz und Überstromschutz fest.

[Disabled] Deaktivieren Sie diese Funktion zum Übertakten.

Aktiviert oder deaktiviert das interne CPU-VR-Effizienzmanagement.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Enabled] Aktivierung des VR-Effizienzmanagements für Energieersparnis.

[Disabled] Deaktivierung dieser Funktion.

▶ DRAM-Spannung [Auto]

Setzt die Speicherspannung. Wenn die Einstellung auf [Auto] gesetzt ist, stellt das BIOS die Speicherspannung automatisch ein. Sie können die Einstellungen auch manuell vornehmen.

Zeigt die aktuelle Speicherspannung. Nur zur Anzeige.

Aktiviert oder deaktiviert die Systemwarnmeldung beim Booten, wenn die CPU oder der Hauptspeicher ersetzt wurde.

[Enabled] Das System zeigt eine Warnmeldung beim Systemstart und lädt die Standardeinstellungen für neue Geräte.

[Disabled] Deaktiviert die Funktion und behält die aktuellen BIOS-Einstellungen bei.

▶ Spread Spectrum

Die Spread-Spectrum-Funktion reduziert die erzeugte elektromagnetische Strahlung durch Modulation eines Taktgeneratorimpulses.

[Enabled] Aktivieren Sie die Spread-Spectrum-Funktion, um die elektromagnetische Wechselwirkung zu reduzieren.

[Disabled] Verbessert die Übertaktungsfähigkeiten des CPU-Grundtakts.

Wichtig

• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für Sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größer der Spread-Spectrum-Wert ist, desto stärker nimmt die EMI ab, und das System wird weniger stabil. Bitte informieren Sie sich über die lokale EMI-Regelung und den passenden Spread-Spectrum-Wert.
• Denken Sie daran, Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor in seiner Funktion zu stören.

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen der installierten CPU an. Zu diesen Informationen gelangen Sie, indem Sie die Taste [F4] drücken. Nur Anzeige.

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die wichtigsten Eigenschaften der installierten CPU an.

▶ MEMORY-Z

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Dieses Untermenü zeigt alle Einstellungen und Timings des installierten Speichers. Zu diesen Informationen gelangen Sie auch, indem Sie die Taste [F5] drücken.

▶ DIMM1\~4 Memory SPD

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des verwendeten Speichers an. Nur Anzeige.

▶ CPU Features

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen.

Der Prozessor verwendet die Technologie des Hyper-Threadings, um die Transaktionsraten zu erhöhen und die Antwortzeiten des Benutzers zu verringern. Die Intel Hyper-Threading Technologie behandelt die Prozessorkerne innerhalb des Prozessors als multiple logische Prozessoren, die Anweisungen simultan durchführen können. Dadurch tritt eine wesentliche Verbesserung der Systemleistung ein.

[Enable] Aktiviert die Intel Hyper-Threading Technologie.

[Disabled] Deaktiviert die Option, wenn das System die HT-Funktion nicht unterstützt.

▶ Active Processor Cores [All]

Hier können Sie die Zahl der aktiven Prozessorkerne auswählen.

▶ Limit CPUID Maximum [Disabled]

Aktiviert oder deaktiviert den erweiterten CPUID-Wert.

[Enabled] Das BIOS begrenzt den maximalen CPUID-Eingabewert, um Bootprobleme mit älteren Betriebssystemen zu umgehen, die den Prozessor mit erweitertem CPUID-Wert nicht unterstützen.

[Disabled] Verwenden Sie den maximalen CPUID-Eingabewert.

Intels Execute Disable Bit kann an den Rechner gerichtete "Buffer Overflow"-Angriffe verhindern, bei denen Computerwürmer versuchen, das System durch Ausführung von Codes zu schädigen. Es wird empfohlen, diese Funktion zu aktivieren.

[Enabled] Aktiviert den NO-Execution-Schutz, um bösartige Angriffe und Würmer abzuwehren.

[Disabled] Deaktiviert diese Funktion.

Aktiviert oder deaktiviert die Intel Virtualization Technology.

[Enabled] Aktiviert die Intel Virtualization-Technologie, die es mehreren Betriebssystemen ermöglicht, in voneinander unabhängigen Partitionen zu arbeiten. Das System kann als mehrere Systeme virtuell eingesetzt werden.

[Disabled] Deaktiviert diese Funktion.

▶ Hardware Prefetcher [Enabled]

Aktivieren oder deaktivieren Sie den Hardware Prefetcher (MLC Streamer Prefetcher).

[Enabled] Der CPU-Hardware-Prefetcher kann frühzeitig Daten und Anweisungen aus dem Speicher in den L2-Cache laden, um die Cache-Latenzzeiten zu reduzieren.

[Disabled] Deaktiviert den Hardware Prefetcher.

Aktiviert oder deaktiviert den CPU Hardware Prefetcher (MLC Spatial Prefetcher).

[Enabled] Ermöglicht Adjacent Cache Line Prefetch zur Verringerung der Cache-Latenzzeit und zur Leistungssteigerung von Applikationen.

[Disabled] Aktiviert nur die angeforderten Cache-Zeilen.

Aktiviert oder deaktiviert die CPU AES (Advanced Encryption Standard-New Instructions) Unterstützung. Diese Option wird angezeigt, wenn die CPU diese Funktion unterstützt.

[Enabled] Aktiviert die Intel AES Unterstützung.

[Disabled] Deaktiviert die Intel AES Unterstützung.

Aktiviert oder deaktiviert die Intel Adaptive Thermal-Monitor-Funktion, um die CPU vor Überhitzung zu schützen.

[Enabled] Drosselt die CPU-Kerntakt, wenn die CPU-Temperatur über die adaptive Temperatur steigt.

[Disabled] Deaktiviert diese Funktion.

C-State ist eine durch ACPI definierte Prozessor-Power-Management-Technologie.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Enabled] Ermöglicht die Erkennung, wann sich das System im Leerlauf befindet, und senkt den CPU-Stromverbrauch entsprechend.

[Disabled] Deaktiviert diese Funktion.

▶ C1E Support [Disabled]

Aktiviert oder deaktiviert die C1E-Funktion für Stromersparnis im Leerlauf. Diese Option wird angezeigt, wenn "Intel C-State" aktiviert ist.

[Enabled] Ermöglicht die C1E-Funktion, um die CPU-Frequenz und -Spannung zur Stromersparnis im Leerlauf zu reduzieren.

[Disabled] Deaktiviert diese Funktion.

▶ Package C State limit [Auto]

Hier können Sie einen CPU-C-State-Modus für Stromsparen auswählen, wenn das System im Leerlauf ist. Diese Option wird angezeigt, wenn "Intel C-State" aktiviert ist.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[C0\~C7s] Die Energiesparstufe ist von hoch zu niedrig: C7, C6, C3, C2, dann C0.

[No limit] Es gibt keinen C-State-Grenzwert für die CPU.

▶ LakeTiny Feature [Disabled]

Aktivieren oder deaktivieren Sie die Intel See Tiny-Technologie mit IRST für SSD. Diese Option wird angezeigt, wenn eine installierte CPU diese Funktion unterstützt und "Intel C-State" aktiviert ist.

[Enabled] Verbessert die der dynamischen IO-Last angepasste Leistung für die Beschleunigung der SSD-Geschwindigkeit.

[Disabled] Deaktiviert diese Funktion.

Hinweis: Die folgenden Elemente werden angezeigt, wenn Intel Turbo Boost aktiviert ist.

Hier stellen Sie die TDP-Leistungsgrenze für die CPU im Turbo-Boost-Modus ein.

Hier stellen Sie den Zeitraum (ms) für die TDP-Leistungsgrenze (W) ein.

Hier stellen Sie die TDP-Leistungsgrenze für die CPU im Turbo-Boost-Modus ein.

Hier legen Sie die maximale Stromgrenze der CPU im Turbo-Boost-Modus fest. Wenn der Strom über den angegebenen Grenzwert steigt, verringert die CPU automatisch die Core-Frequenz.

▶ 1/2/3/4-Core-Ratio-Limit [Auto]

Diese Option erscheint nur, wenn eine CPU installiert ist, die diese Funktion unterstützt. Hier können Sie den CPU-Multiplikator in den verschiedenen aktiven Kernen im Turbo-Boost-Modus einstellen. Diese Option wird angezeigt, wenn der installierte Prozessor diese Funktion unterstützt.

Französisch

Dieses Kapitel enthält Demo-Diagramme, wie Sie Ihren Computer installieren. Einige der Installationen bieten auch Videodemonstrationen. Bitte geben Sie die URL ein, um sie mit dem Webbrowser auf Ihrem Handy oder Tablet anzusehen. Sie können auch auf die URL verlinken, indem Sie den QR-Code scannen.

Die Diagramme in diesem Kapitel dienen nur als Referenz und können von dem von Ihnen gekauften Produkt abweichen.
