BEDIENUNGSANLEITUNG PKK651R14E BOSCH

[de] Gebrauchsanleitung 2

de Inhaltsverzeichnis

Sicherheitshinweise 2
Ursachen fur Schaden 4
Umweltschutz 4
Umweltschonende Entsorgung 4
Tipps zum Energiesparen 4
Das Gerät kennen lernen 5
Das Bedienfeld. 5
DieKochstellen. 5
Restwärmeanzeige 5
Kochfeld einstellen 5
Kochfeld ein- und ausschalten. 5
Kochstelle einstellen 5
Kochtabelle 6

Kindersicherung. 7
Kindersicherung ein-und ausschalten 7
Automatische Kindersicherung 7
Timer 8
Dauer einstellen 8
Automatische Zeitbegrenzung 8
Grundeinstellungen 8
Grundeinstellungen ändern 9
Reinigen und Pflogen 9
Glaskeramik. 9
Kochfeldrahmen. 9
Störung beheben 10
Kundendienst 10

Sicherheitshinweise

These Anleitung sorgfältiglesen. Die Gebrauchs- und Montageanleitung sowie den Gerätepass für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät nur zum Zubereiten von Speisen benutzen. Das Gerät während des Betriebes immer beaufsichtigen.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerätspielern. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Brandgefahr!

• Heiβes Öl und Fett entszündet sich schnell. Heiβes Öl und Fett nie unbeaufsichtigt setzen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.
  Die Kochstellen werden sehr heißt. Nie brennbare Gegenstände auf das Kochfeld legen. Keine Gegenstände auf dem Kochfeld lagern.
  Das Gerät wird heiß. Nie brennbare Gegenstände oder Spraydosen in Schubladen direkt unter dem Kochfeld aufbewahren.
  Das Kochfeld schaltet sich von selbst ab und{lssst sich nicht mehr bedieren. Es kann sich später unbeabsichtigt einschalten. Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

Verbrennungsgefahr!

Die Kochstellen und deren Umgebung werden sehr heiß. Die weiß Flächen nie berühren. Kinder unter 8 Jahren fernhalten.
Die Kochstelle heizt, aber die Anzeige Funktioniert nicht. Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.

Stromschlaggefahr!

Sprünge oder Brüche in der Glaskeramik können Stromschläge verursachen. Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
Die Reinigung mit Dampf kann Stromschläge verursuchen. Keine dampfreiniger verwenden.
- Unsachgemäß Reparaturen sind gefährlich. Nur ein geschulter Kundendienst-Techniker darf Reparaturen durchführren. Ist das Gerät defekt, Sicherung im Sicherungskosten ausschalten.

Verletzungsgefahr!

Kochtöpfe können durch Flüssigkeit zwischen Topfboden und Kochstelle plottlich in die Höhe springen. Kochstelle und Topfboden immer trocken halten.

Ursachen für Schäden

Achtung!

Raue Topf- und Pfaffenböden verkratzen die Glaskeramik.
- Vermeiden Sie das Leerkochen von Töpfen. Es können Schäden entstehen.
- Nie Höhe Pfannen und Töppe auf dem Bedienfeld, dem Anzeigebereich oder dem Rahmen abstellen. Es können Schäden entstehen.

• Wenn harte oder spitze Gegenstände auf das Kochfeld fallen, können Schäden entstehen.
  Alu-Folie oder Kunststoff-Gefäße schmelzen auf den heißen Kochstellen an. Herdschutzfolie ist für Ihr Kochfeld nicht geeignet.

Ubersicht

In der folgenden Tabelle finden Sie die früigsten Schäden:

Schäden	Ursache	Maßnahme
Flecken	Übergelaufene Speisen	Entfernen Sie übergelaufene Speisen sowie mit einem Glasschaber.
	Ungeeignete Reinigungsmittel	Verwenden Sie nur Reinigungsmittel, die für Glaskeramik geeignet sind
Kratzer	Salz, Zucker und Sand	Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche
	Raue Topf- und Pfaffenböden ver-kratzen die Glaskeramik	Prüfen Sie Ihr Geschirr.
Verführungen	Ungeeignete Reinigungsmittel	Verwenden Sie nur Reinigungsmittel, die für Glaskeramik geeignet sind
	Topfabrieb (z.B. Aluminium)	Heben Sie die Töppe und Pfaffen beim Verschieben an.
Ausmuschelung	Zucker, stark zuckerhaltige Speisen	Entfernen Sie übergelaufene Speisen sowie mit einem Glasschaber.

Umweltschutz

Packen Sie das Gerät aus und entsorgen Sie die Verpackung umweltgerecht.

Umweltschonende Entsorgung

Dieses Gerät entspricht der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE - waste electrical and electronic equipment). Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Tipps zum Energiesparen

Schlieben Sie Töpfe immer mit einem passenden Deckel. Beim Kochen ohne Deckel benötigen Sie viermal mehr Energie.
■ Benutzen Sie Töppe und Pfannen mit ebenen Böden. Unebene Böden erhöhen den Energie-Verbrauch.
Der Durchmesser von Topf- und Pfannenboden soll mit der Grübe der Kochstelle übereinstimmen. Speziell zu keine Töppe auf der Kochstelle führen zu Energieverlusten. Beachten Sie: Geschirr-Hersteller geben oft den oberen Topfdurchmesser an. Er ist meistens größter als der Durchmesser des Topfbodens.
- Verwenden Sie für keine Mengen einen kleinen Topf. Ein großer, nur weniger gefüllter Topf besteht viel Energie.
Garen Sie mit weniger Wasser. Das spare Energie. Bei Gemüse bleiben Vitamine und Mineralstoffe erhalten.
Schalten Sie rechtzeitig auf eine niedrigere Kochstufe darüber.
Nutzen sie die Restwärme des Kochfeldes. Schalten Sie bei längeren Garzeiten bereits 5-10 Minuten vor Garzeitende die Kochstelle aus.

Das Gerät kennen lernen

Die Gebrauchsanweisung gilt für verschiedene Kochfelder. Auf Seite 2 finden Sie eine Typenübersicht mit Maßangaben.

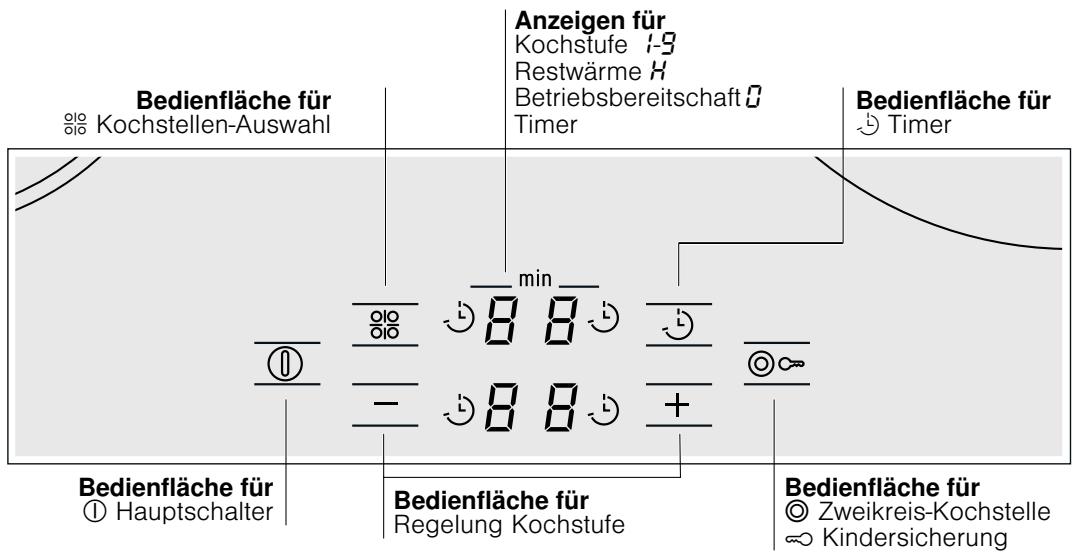

Das Bedienfeld

Bedienflächen

Wenn Sie ein Symbol berühren, wird die jeweilige Funktion aktiviert.

Die Kochstellen

Kochstelle	Zuschalten und Wegschalten
○ Einkreis-Kochstelle
◎ Zweikreis-Kochstelle	Symbol © berühren
Zuschalten der Kochstelle: Die entsprechende Anzeige leuchtet.
Einschalten der Kochstelle: Die zuletzt eingestellte Höhe wird automatisch gewählt

Restwärmeanzeige

Das Kochfeld hat für jeder Kochstelle eine Restwärmeanzeige.

Erscheint in der Anzeige ein ±bH , ist die Kochstelle noch heiß. Sie können z. B. ein kleines Gericht warm halten oder Kuvertüre schmelzen. Die Anzeige erlischt, wenn die Kochstelle ausreichend abgekühlt ist.

Kochfeld einstellen

In diesen Kapitel erfolnen Sie, wie Sie die Kochstellen einstellen. In der Tabelle finden Sie Kochstufen und Garzeiten für verschiedene Gerichte.

Kochfeld ein- und ausschalten

Das Kochfeld schalten Sie mit dem Hauptschalter ein und aus.
Einschalten: Berühren Sie das Symbol ①. Ein Signal ertont. Die Lampe darüber dem Hauptschalter und die Anzeigen ② leuchten. Das Kochfeld ist betriebsbereit.

Ausschalten: Berühren Sie das Symbol ①, bis die Lampe..., dem Hauptschalter und die Anzeigen erlöschen. Alle Kochstellen sind ausgeschaltet. Die Restwärmeanzeige leucht..., bis die Kochstellen ausreichend abgekühlt sind.

Hinweis: Das Kochfeld schaltet sich automatisch aus, wenn alle Kochstellen länger als 20 Sekunden ausgeschaltet sind.

Kochstelle einstellen

Mit den Symbolen + und - stellen Sie die gewünschte Kochstufe ein.

Kochstufe 1 = niedrigste Leistung

Kochstufe 9 = hochste Leistung

Jede Kochstufe hat eine Zwischenstufe. Sie ist mit einem Punkt gekennzeichnet.

Kochstufe einstellen

Das Kochfeld muss eingeschaltet sein.

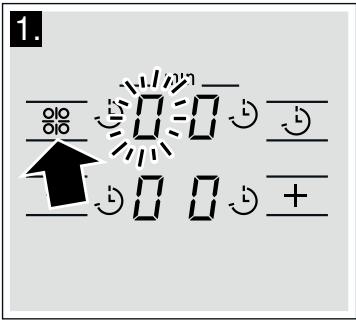

1. Symbol sooft berühren bis die Anzeige der gewündten Kochstelle hell leuchtet.

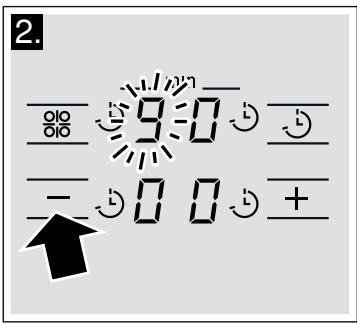

2. In den nachsten 10 Sekunden Symbol + oder - berühren. Die Grundeinstellung erscheint.

Symbol + Kochstufe 1

Symbol - Kochstufe 9

1. Die Kochstufe ändern: Symbol + oder - berühren, bis die gewünschte Kochstufe erscheint.

Kochstelle ausschalten

Mit Symbol oio die Kochstelle auswahlen. Symbol + oder - berühren, bis 0 entscheid. Nach etwa 5 Sekunden entscheidt die Restwärmeanzeige.

Hinweise

Die Kochstelle regelt durch Ein- und Ausschalten der Heizung. Auch bei höchster Leistung kann die Heizung ein- und ausschalten.
Ist nur eine Kochstelle in Betrieb, können Sie diese ohne Vorauswahl regeln.

Kochtabelle

In der nachfolgenden Tabelle finden Sie eine Beispiele.

Die Garzeiten und Kochstufen sind von Art, Gewicht und Qualität der Speisen abhängig. Deshalb sind Abweichungen möglich.

Beim Erwärmen dickflüssiger Speisen regelmäßig umruhren.
Verwenden Sie zum Ankochen die Kochstufe 9.

	Fortkochstufe	Fortkochdauer in Minuten
Schmelzen
Schokolade, Kuvertüre, Butter Honig	1-2	-
Gelatine	1-2	-
Erwärmen und Warmhalten
Eintopf (z. B. Linseneintopf)	1-2	-
Milch**	1-.2.	-
Würstchen in Wasser erhitzen**	3-4	-
Auftauen und Erwärmen
Spinat tiefgekühlt	2-.3.	20-30 Min.
Gulasch tiefgekühlt	2-.3.	10-15 Min.
Garziehen, Simmern
Knödel, KlöBe	4-.5.	20-30 Min.
Fisch	4-5*	10-15 Min.
Weisse Saucen, z.B. Bechamelsauce	1-2	3-6 Min.
Aufgeschlagene Saucen, z.B. Sauce Bernaise, Sauce Hollondaise	3-4	8-12 Min.
Kochen, Dämpfen, Düsten
Reis (mit doppelter Wassermenge)	2-3	15-30 Min.
Milchreis	1-.2.	25-35 Min.
Pellkartoffeln	4-5	25-30 Min.
Salzkartoffeln	4-5	15-25 Min.
Teigwaren, Nudeln	6-7*	6-10Min.
Eintopf, Suppen	3-.4.	15-60 Min.
Gemüse	2-.3.	10-20 Min.
Gemüse, tiefgekühlt	3-.4.	10-20 Min.
Garen im Schnellkochtopf	4-5	-
Schmoren
Rouladen	4-5	50-60 Min.
Schmorbraten	4-5	60-100 Min.
Gulasch	2-.3.	50-60 Min

• Fortkochen ohne Deckel
  ** Ohne Deckel

	Fortkochstufe	Fortkochdauer in Minuten
Braten**
Schnitzel, natur oder paniert	6-7	6-10 Min.
Schnitzel, tiefgekühlt	6-7	8-12 Min.
Kotlett, natur oder paniert	6-7	8-12 Min.
Steak (3 cm dick)	7-8	8-12 Min.
Geflügelbrust (2 cm dick)	5-6	10-20 Min
Geflügelbrust, tiefgekühlt	5-6	10-30 Min.
Fisch und Fischfilet natur	5-6	8-20 Min.
Fisch und Fischfilet paniert	6-7	8-20 Min.
Fisch und Fischfilet, paniert und tiefgekühlt z.B. Fischstübchen	6-7	8-12 Min.
Scampis und Garnelen	7-8	4-10 Min.
Pfannengerichte tiefgekühlt	6-7	6-10 Min
Pfannkuchen	6-7	fortlaufend
Omelett	3.-4.	fortlaufend
Spiegeleier	5-6	3-6 Min.
Frittieren (150-200g pro Portion fortlaufend in 1-2 ltr Öl frittieren**)
Tiefkühlprodukte, z.B. Pommes frites, Chicken nuggets	8-9	-
Krokten	7-8	-
Hackbällchen	7-8	-
Fleisch, z.B. Hähnchenteile	6-7	-
Fisch paniert oder im Bierteig	5-6	-
Gemüse, Pilze paniert oder im Bierteig	5-6	-
Kleingebäck, z.B. Krapfen/Berliner, Obst im Bierteig	4-5	-

• Fortkochen ohne Deckel
  ** Ohne Deckel

Kindersicherung

Mit der Kindersicherung konnen Sie verhindern, dass Kinder das Kochfeld einschalten.

Kindersicherung ein-und ausschalten

Das Kochfeld muss ausgeschaltet sein.

Einschalten: Berühren Sie das Symbol 心 für ca. 4 Sekunden. Die Lampe besoin dem Symbol 心 leuchtet 10 Sekunden lang. Das Kochfeld ist gesperrt.

Ausschalten: Berühren Sie das Symbol für ca. 4 Sekunden. Die Sperre ist aufgehoben.

Automatische Kindersicherung

Mit dieser Funktion wird die Kindersicherung immer automatisch aktiviert, wenn Sie das Kochfeld ausschalten.

Ein- und ausschalten

Wie Sie die automatische Kindersicherung einschalten, erfolnen Sie im Kapitel Grundeinstellungen.

Timer

Sie geben für die gewünschte Kochstelle eine Dauer ein. Die Kochstelle schaltet nach Ablauf der Dauer automatisch aus.

Dauer einstellen

Mit Symbol oio die Kochstelle auswahlen.

1. Kochstufe einstellen.

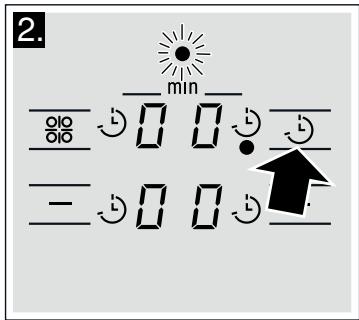

2. Symbol berühren. In den Anzeigen der hinteren Kochstell- len erscheint und die darüberliegende Lampe blinkt. Die Lampe bei der Timer-Anzeige der Kochstelle leuchtet.

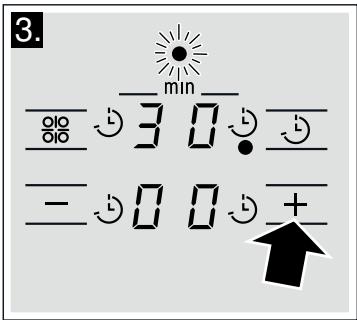

3. Symbol + oder - berühren. Der Vorschlagswert erscheint.

Symbol +: 30 Minuten

Symbol - 10 Minuten

1. Symbol + oder - berühren, bis die gewünscht Dauer in der Anzeige erscheint.

Nach 5 Sekunden lauft die Dauer ab. In den Anzeigen werden wieder die Kochstufen angezeigt.

Nach Ablauf der Zeit

Wenn die Dauer abgelaufen ist, schaltet die Kochstelle aus. In der Kochstellen-Anzeige leuchtet 0. Ein Signal ertont. Berühren Sie das Symbol . Die Anzeigen erlöschen und der Signatlon verstummt.

Dauer anzeigen

Mit Symbol die Kochstelle auswahlen. Symbol berühen. Die restliche Dauer erscheint für 5 Sekunden.

Dauer korrigieren oder loschen

Mit Symbol oio die Kochstelle auswahlen. Symbol berühen und mit Symbol - oder Symbol + die Dauerändern oder auf 00 stellen.

Automatische Zeitbegrenzung

Ist eine Kochstelle lange Zeit in Betrieb und sie ändern die Einstellung nicht, wird die automatische Zeitbegrenzung aktiviert.

Die Heizung der Kochstelle wird unterbrochen. In der Kochstell- len-Anzeige blinken abwechselnd F und B.

Wenn Sie eine beliebige Bedienfläche berühren, erlischt die Anzeige. Sie konnen neu einstellen.

Wann die Zeitbegrenzung aktiv wird, richtig sich nach der eingestillten Kochstufe (1 bis 10 Stunden).

Grundeinstellungen

Ihr Gerät hat verschiedene Grundeinstellungen. Sie können diese Einstellungen an ihre eigenen Gewohnheiten anpassen.

Anzeige	Funktion
c 1	Automatische Kindersicherung
	Ausgeschalt.*
	Eingeschalt.
c 2	Signalton
	Bestätigungsssignal und Fehlbedienungssignal ausgeschalt.
	Nur Fehlbedienungssignal eingeschalt.
	Bestätigungsssignal und Fehlbedienungssignal eingeschalt.*
c 5	Automatische Zeitbegrenzung
	Grundeinstellung - Abschalten nach 1 - 10 Stunden.
	Halbierte Grundeinstellung - Abschalten nach 0,5 - 5 Stunden
	Geviertelte Grundeinstellung - Abschalten nach 0,25 - 2,5 Stunden
c 6	Dauer des Timer-Ende Signals
	10 Sekunden.*
	30 Sekunden
	3 1 Minute.

*Grundeinstellung

Anzeige	Funktion
c 7	Zuschaltung der Heizkreise
	Ausgeschaltet.
	Eingeschaltet.
	Letzte Einstellung vor dem Ausschalten der Kochstelle.*
c 0	Rücksetzung auf die Grundeinstellung
	Ausgeschaltet.
	Eingeschaltet.
*Grundeinstellung

Grundeinstellungen ändern

Das Kochfeld muss ausgeschaltet sein.

1. Das Kochfeld einschalten.

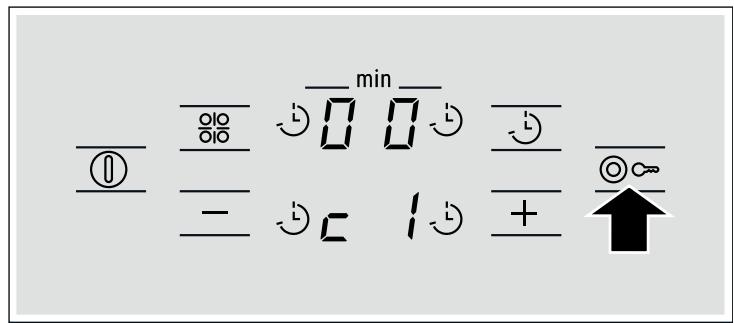

2. In den nachsten 10 Sekunden das Symbol 4 Sekunden lang berühren

Im Display der vorderen Kochstellen leuchtet c 1.
3. Symbol ≈ sooft berühren, bis im Display die gewünschte Anzeige erscheint.

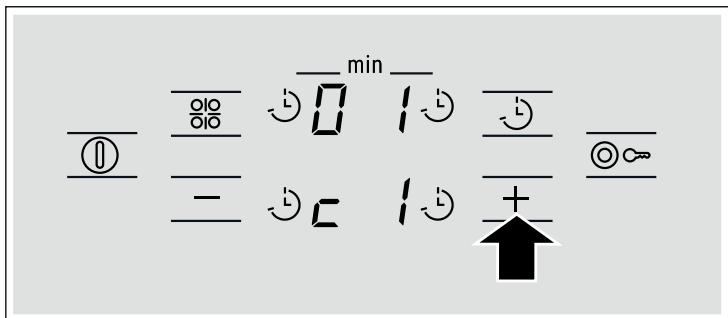

1. Symbol + sooft berühren, bis im Display die gewünschte Einstellung erscheint.

1. Symbol 4 Sekunden lang berühren.

Die Einstellung ist aktiviert.

Ausschalten

Zum Verlassen der Grundeinstellung das Kochfeld mit dem Hauptschalter ausschalten und neu einstellen.

Reinigen und Pflege

Die Hinweise in thisem Kapitel halten Ihnen darüber, Ihr Kochfeld zu pflegen.

Geeignete Reinigungs- und Pflegemittel erhalten Sie über den Kundendienst oder in unserem e-Shop.

Glaskeramik

Reinigen Sie das Kochfeld jedesmal, nachdem Sie damit gekocht haben. So brennen Kochreste nicht fest.

Reinigen Sie das Kochfeld erst, wenn es ausreichend abgekühlt ist.

Verwenden Sie nur Reinigungsmittel, die für Glaskeramik geeignet sind. Beachten Sie die Reinigungshinweise auf der Verpackung.

Benutzen Sie nie:

Unverdünntes Handgeschirrspulmittel
Reiniger fur die Geschirrspulmaschine
Scheuermittel
aggressive Reiniger wie Backofenspray oder Fleckenentfer-ner
kratzende Schwämme
Hochdruckreiniger oder Dampfstrahler

Starken Schmutz entfern den Sie am besten mit einem im Handel erhältlichen Glasschaber. Beachten Sie die Hinweise des Herstellers.

Einen geeigneten Glasschaber erhalten Sie auch über den Kundendienst oder in unserem e-Shop.

Kochfeldrahmen

Um Schaden am Kochfeldrahmen zu vermeiden, befolgen Sieitte die folgenden Hinweise:

Verwenden Sie nur warme Spullauge.
Benutzen Sie keine scharfen oder scheuernden Mittel.
Benutzen Sie nicht den Glasschaber.

Störung beheben

Oft liegt es nur an einer Kleinigkeit, wenn eine Störung auffritt. Achten Sieitte auf folgende Hinweise,bevor Sie den Kundenst anrufen.

Anzeige	Fehler	Maßnahme
Keine	Die Stromversorgung ist unterbrochen.	Kontrollieren Sie die Haussicherung des Gerätes. Prüfen Sie anhand anderer elektronischer Geräte, ob ein Stromausfall vorliegt.
E blinkt	Ein Gegenstand liegt auf der Bedienfläche.	Entfernen Sie den Gegenstand.
Er + Zahl	Störung der Elektronik.	Schalten Sie das Gerät an der Haussicherung oder am Schutzschalter im Sicherungskasten aus und nach 30 Sekunden wieder ein. Rufen Sie den Kundendienst, wenn die Anzeige wieder erscheint.
F2	Die Elektronik wurde überhützt und hat die entsprechende Kochstelle abgeschaltet.	Warten Sie bis die Elektronik ausreichend abgekühlt ist. Berühren Sie dann eine Bedienfläche der Kochstelle.*
F4	Die Elektronik wurde überhützt und hat alle Kochstellen abgeschaltet.	Warten Sie bis die Elektronik ausreichend abgekühlt ist. Berühren Sie dann eine beliebige Bedienfläche.*
F8	Die Kochstelle war zu lange in Betrieb und hat sich abgeschaltet.	Sie konnen die Kochstelle所提供 wieder einschalten.

• Stellen Sie keine heißen Töppe an oder auf das Bedienfeld

In den Kochstellen-Anzeigen blinkt :-

Wenn beim Netzanschluss des Gerätes oder nach einem Stromausfall in den Kochstellen-Anzeigen - blinkt, ist die Elekt-

ronik gestört. Decken Sie zum Quittieren der Störung die Bedienfläche kurz mit der Hand ab.

Kundendienst

Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch umunnötige Technikerbesuche zu vermeiden.

E-Nummer und FD-Nummer:

Wenn Sie unseren Kundendienst anfordern, geben Sieitte die E-Nummer und FD-Nummer des Gerätes an. Das Typenschild mit den Nummern finden Sie auf dem Gerätepass.

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kosten ist.

Die Kontaktdaten aller Länder für den nachstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.

Reparatauftrag und Beratung bei Störungen

A 0810240260

D 01801223355

(0,039 €/Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min.)

CH 0848 840 040

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind.

fr Table des matieres

Robert Bosch Hausgeräte GmbH

Carl-Wery-StraBe 34

81739 München

Germany

www.bosch-home.com
